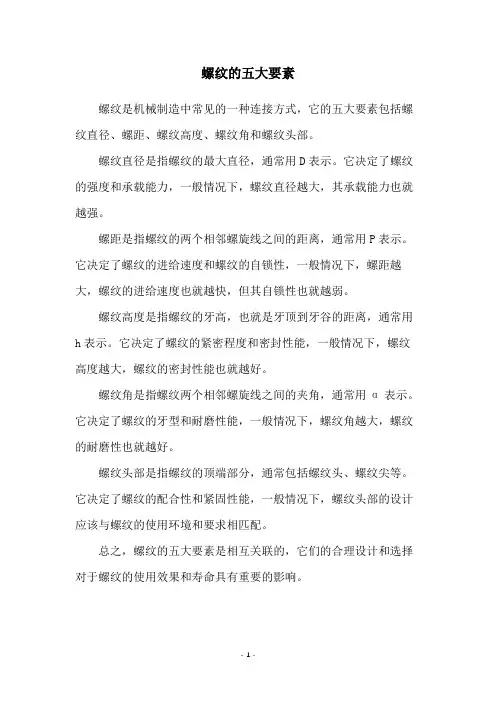

螺纹是机械制造中常见的一种连接方式，它的五大要素包括螺纹直径、螺距、螺纹高度、螺纹角和螺纹头部。
螺纹直径是指螺纹的最大直径，通常用D表示。
它决定了螺纹的强度和承载能力，一般情况下，螺纹直径越大，其承载能力也就越强。
螺距是指螺纹的两个相邻螺旋线之间的距离，通常用P表示。
它决定了螺纹的进给速度和螺纹的自锁性，一般情况下，螺距越大，螺纹的进给速度也就越快，但其自锁性也就越弱。
螺纹高度是指螺纹的牙高，也就是牙顶到牙谷的距离，通常用h表示。
它决定了螺纹的紧密程度和密封性能，一般情况下，螺纹高度越大，螺纹的密封性能也就越好。
螺纹角是指螺纹两个相邻螺旋线之间的夹角，通常用α表示。
它决定了螺纹的牙型和耐磨性能，一般情况下，螺纹角越大，螺纹的耐磨性也就越好。
螺纹头部是指螺纹的顶端部分，通常包括螺纹头、螺纹尖等。
它决定了螺纹的配合性和紧固性能，一般情况下，螺纹头部的设计应该与螺纹的使用环境和要求相匹配。
总之，螺纹的五大要素是相互关联的，它们的合理设计和选择对于螺纹的使用效果和寿命具有重要的影响。
- 1 -。
1-3-2螺纹基本知识-5要素
螺纹五要素
1.螺纹基本知识
(1)螺纹的形成和种类
(2)螺纹5要素
按表面分（外螺纹、内螺纹）
按用途分（连接螺纹、传动螺纹）
按标准分（标准螺纹、特殊螺纹、非标准螺纹）
螺纹的大径（公称直径）螺纹的线数螺纹的螺距和导程螺纹的旋向
螺纹的牙型
现代工程制图（下）
1.牙型
方形
三角形
梯形
锯齿形
现代工程制图（下）
M、G、R，Rc，Rp ……B
Tr
2.公称直径
代表螺纹尺寸的直径。
公称直径大径
现代工程制图（下）小径中径大径牙顶大径中径小径牙底牙顶牙顶牙底
牙底顶径
小径中径
大径有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）
3.线数
双线
单线现代工程制图（下）返回
4.螺距与导程
螺距P:相邻两牙在中径线上对应两点的轴向距离P h
P
P 单线螺纹: P h =P。
多线螺纹: P h =nP, n=线数。
导程P h :同一条螺旋线上相邻两牙在中径线上对应两点的轴向距离
现代工程制图（下）返回
有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）
5.旋向
右旋螺纹
左旋螺纹顺时针旋入
逆时针旋入
现代工程制图（下）
螺纹副：
现代工程制图（下）由五要素分别一致的内、外螺纹构成。
大径
线数
导程
旋向
牙型
有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）。
螺纹连接的五大要素
螺纹连接的五大要素螺纹连接是工业制造中常见的一种连接方式，它可以有效地将两个零件紧密连接在一起，且不容易松动。
螺纹连接的结构机械强度高，螺纹采用特殊精密加工，使螺纹连接牢固耐用，使用寿命长，它是实现工业机械自动化，工业自动化生产的重要元件。
螺纹连接有五大要素：一、螺纹形状。
螺纹形状有梯形螺纹、V形螺纹、普通螺纹、圆形螺纹等几种形状。
梯形螺纹和V形螺纹的螺距是相同的，两种螺纹的特点是：梯形螺纹的牢固性高，V形螺纹的效率高。
普通螺纹的力量比其他螺纹的小，耐磨性较好，适用于低压高温管线的连接，单位长度的螺纹长度较长，比其它类型螺纹长度短一倍，但应力变化较大，一般不用于高压系统。
圆形螺纹的使用范围较广，它是螺纹连接中最常用的一种，可满足大部分工程要求。
二、螺纹尺寸。
螺纹尺寸是安装时需要考虑的因素，它主要涉及螺纹直径、螺纹螺距、螺纹深度等参数。
螺纹直径是指螺纹芯线的直径，是指螺纹的周长；螺纹螺距是指螺纹芯线的螺距，螺纹深度是指螺纹在连接面上所占深度；在连接时，需要将螺纹将两个零件紧密连接在一起。
三、螺纹材料。
正确的螺纹材料是提升螺纹强度和耐磨性的关键，一般螺纹材料可以分为金属螺纹和塑料螺纹两类。
金属螺纹材料一般包括钢、不锈钢、铝等，它们的主要特点是结构紧凑、耐腐蚀、耐磨损，并且有良好的热稳定性。
塑料螺纹材料的特点是具有耐油、耐老化、耐磨性、低密度和机械强度等优点，但其特性稍弱，不能用于苛刻的工况。
四、螺纹加工工艺。
为确保螺纹连接牢固可靠，必须采用正确的螺纹加工工艺。
螺纹加工工艺包括螺纹精密加工加工、螺纹热处理、螺纹表面处理、螺纹尺寸检验等。
螺纹精密加工加工是指采用专业设备对螺纹参数进行精密加工。
螺纹热处理是指将螺纹经过热处理使其具有更高的强度和韧性。
螺纹表面处理是指将螺纹表面进行各种处理，以提高其耐磨性和耐腐蚀性。
螺纹尺寸检验是为了确保螺纹的正确尺寸，以保证螺纹的牢固可靠。
五、螺纹安装和拆卸工具。
螺纹安装和拆卸时，必须采用正确的安装、拆卸工具，如扳手、棘轮扳手、美标扳手、特殊扳手、活动扳手、断裂式扳手等。
螺纹的基本三要素
螺纹的基本三要素
螺纹的基本三要素是螺纹的牙型、大径和螺距。
1. 牙型：牙型是指螺纹的形状，常见的牙型有三角形、梯形、矩形等。
不同的牙型适用于不同的应用场景，例如，三角形牙型通常用于紧固和连接，而梯形牙型则常用于传动。
2. 大径：大径是指螺纹的外径，也就是螺纹的最大直径。
大径的大小决定了螺纹的尺寸和强度，同时也影响了螺纹的承载能力和适用范围。
3. 螺距：螺距是指螺纹上相邻两个牙之间的距离。
螺距的大小会影响螺纹的自锁性能、传动效率和拧紧力矩。
较小的螺距会产生较大的自锁力，但传动效率较低；较大的螺距则会提高传动效率，但自锁力可能会降低。
这三个要素相互影响，共同决定了螺纹的特性和应用。
在设计和使用螺纹时，需要根据具体需求选择合适的牙型、大径和螺距，以确保螺纹能够满足所需的功能和性能要求。
希望以上解释对你有所帮助！如果你对螺纹的其他方面还有疑问，欢迎继续提问。
螺纹连接原理
螺纹连接原理
螺纹连接是通过螺纹的相互咬合来实现连接的一种方式。
螺纹连接的原理是利用螺纹的斜面和咬合力来产生紧固效果。
通常，螺纹连接分为内螺纹和外螺纹，其中内螺纹是指螺母和螺纹孔的结合形式，外螺纹是指螺纹和螺栓或螺钉的结合形式。
螺纹连接的原理基于以下几个关键点：
1. 螺纹的形状：螺纹连接通过螺纹斜面的角度和咬合力来实现紧固。
螺纹的形状通常是三角形，其角度和高度可以根据具体应用需求进行设计。
2. 斜面的作用：在螺纹连接中，当螺纹旋入时，斜面上的咬合力会产生一个方向的力矩，使螺栓与螺母之间保持紧固状态。
斜面的设计通过增加或减小螺纹的斜度来影响连接的紧固程度。
3. 摩擦力的作用：在螺纹连接中，摩擦力是实现连接的另一个重要因素。
通过增加摩擦力，可以提高螺纹连接的紧固效果。
因此，在螺纹连接中，常常会使用一些防松措施，例如使用垫圈或锁紧剂等，以增加摩擦力和防止螺纹松动。
总结起来，螺纹连接的原理是通过螺纹斜面的咬合力和摩擦力来实现紧固效果。
通过合理设计螺纹的形状和斜面的角度，可以实现不同程度的紧固，并通过增加摩擦力来防止松动。
螺纹连接广泛应用于各种机械设备和结构中，具有简单可靠、易于维护等优点。
螺纹连接的原理和应用
螺纹连接的原理和应用螺纹连接是一种通过螺纹互相咬合的方式来实现零件之间连接的方法。
它通过在零件的外表面上开设螺纹孔，并在相应零件上形成螺纹的方法，使得两个或多个零件可以通过螺纹互相咬合，实现紧固的效果。
螺纹连接在工程实践中用途广泛，被广泛应用于机械制造、车辆、航空航天等领域。
螺纹连接的原理主要有以下几个方面：1. 互相咬合：螺纹连接通过螺纹的高低不规则形状，使得两个或多个零件在螺纹面上发生互相咬合，从而实现连接。
一般情况下，连接时需要根据螺纹的标准尺寸和公差要求，确保螺纹的尺寸和角度的匹配度，以达到良好的互相咬合效果。
2. 摩擦力锁紧：螺纹连接时，通过逆时针转动螺母，使其沿着螺纹轴线方向移动，同时产生对零件的外压力。
由于螺纹表面的不平整性，摩擦力会使螺纹咬合更紧密，从而实现连接的锁紧效果。
在实际应用中，可根据需要调节螺纹的加紧力度，以确保连接的牢固性。
3. 优势互补：螺纹连接的原理在于两个螺纹的互相咬合，形成互动力。
一个螺纹为外螺纹，另一个为内螺纹，二者形状互补，形成了平行、斜角和自锁作用。
这种互补关系使得螺纹连接能够承受相对较大的拉力、剪力和扭矩，从而实现了可靠的连接效果。
螺纹连接的应用广泛，以下是一些常见的应用场景：1. 机械制造：螺纹连接广泛应用于机械设备制造中，如机床、汽车、农机等。
例如，螺纹连接常见于机械轴与螺母、螺栓的连接。
通过螺纹连接，可以实现零部件的紧固、拆卸和更换，提高机械设备的维修性和灵活性。
2. 钢结构建筑：在钢结构建筑中，螺纹连接常用于连接梁柱、连接悬挂吊杆等。
螺纹连接通过紧固螺栓，使得钢结构件之间形成紧密的连接，提高结构的稳定性和承载能力。
3. 石油化工：在石油化工行业，螺纹连接广泛应用于管道连接。
例如，石油管道和气体管道的连接通常采用螺纹连接方式。
螺纹连接能够承受高压和高温的工况，确保管道的密封性和安全性。
4. 航空航天：在航空航天领域，螺纹连接被广泛应用于飞机和火箭等飞行器的结构连接。
螺纹连接的五大要素
螺纹连接的五大要素螺纹连接是一种常用的连接方式，通过螺纹的相互旋转达到连接的目的。
螺纹连接有五个主要要素，包括螺纹尺寸、螺纹材料、螺纹加工、螺纹润滑和螺纹预紧力。
1.螺纹尺寸：螺纹尺寸是螺纹连接的重要要素之一，它包括螺纹的直径、步距和螺纹类型。
螺纹的直径决定了连接的负荷承载能力，步距是指相邻螺纹之间的距离，螺纹类型可以分为粗牙和细牙等。
正确选择螺纹尺寸是保证连接质量和安全性的关键。
2.螺纹材料：螺纹连接的要素之二是螺纹材料的选择。
螺纹材料需要具有一定的强度和耐磨性，以承受连接工作时的载荷，并能够防止螺纹腐蚀和磨损。
常见的螺纹材料有碳钢、不锈钢、合金钢等。
根据特定的工作环境和要求，选择适合的材料可提高连接的可靠性和使用寿命。
3.螺纹加工：螺纹连接的要素之三是螺纹的加工方式。
螺纹的加工方式主要包括切削加工和塑性加工两种形式。
切削加工是指使用刀具切削金属以形成螺纹，通常通过铣床、车床等机械设备进行加工。
塑性加工是指通过压力变形的方式来形成螺纹，如滚压、挤压等。
正确的螺纹加工方式可以保证连接的质量和精度。
4.螺纹润滑：螺纹连接的要素之四是螺纹的润滑。
螺纹润滑是为了减少由于螺纹旋转摩擦而产生的热量和损耗，同时减少螺纹紧固时的起始力。
润滑剂可以是油脂、润滑油或润滑膏等，润滑剂应根据螺纹材料和工作环境进行选择，以保持螺纹的良好运行状态。
5.螺纹预紧力：螺纹连接的要素之五是螺纹的预紧力。
螺纹的预紧力是指施加在螺纹连接上的压力，它决定了连接的紧固力和抗松弛能力。
正确的预紧力可以提供足够的固定力，避免连接的松动和螺纹的疲劳。
预紧力的大小应根据具体的应用需求和标准规定来确定。
总结起来，螺纹连接的五大要素包括螺纹尺寸、螺纹材料、螺纹加工、螺纹润滑和螺纹预紧力。
这些要素的正确选择和应用能够确保螺纹连接的质量和可靠性，提高连接的使用寿命和安全性。
在实际工程中，对这些要素的综合考虑和合理搭配是成功进行螺纹连接的关键。
螺纹连接的五大要素
螺纹连接的五大要素螺纹连接是一种常见的机械连接方式，被广泛应用于各种机械设备中。
在进行螺纹连接时，需要注意一些要素，以确保连接的牢固性和可靠性。
本文将介绍螺纹连接的五大要素，以帮助读者更好地理解和应用螺纹连接技术。
一、螺纹类型螺纹连接的第一要素是螺纹类型。
常见的螺纹类型有UNC、UNF、BSW、BSF、M、G、R等。
不同的螺纹类型适用于不同的连接场合。
例如，UNC和UNF螺纹适用于一般用途的机械连接，BSW和BSF螺纹适用于英制机械连接，M螺纹适用于公制机械连接，G和R螺纹适用于管道连接等。
在选择螺纹类型时，需要根据具体连接要求和机械设备的规格进行选择，以确保连接的完美配合。
二、螺纹尺寸螺纹连接的第二要素是螺纹尺寸。
螺纹尺寸是指螺纹的直径和螺距。
不同的螺纹尺寸适用于不同的连接场合。
例如，相同螺纹类型的螺纹尺寸可以根据不同的连接要求进行选择。
在进行螺纹连接时，需要注意螺纹尺寸的精度和一致性，以确保连接的牢固性和可靠性。
三、螺纹材质螺纹连接的第三要素是螺纹材质。
螺纹材质是指螺纹的制造材料。
常见的螺纹材质有碳钢、不锈钢、铜、铝等。
不同的螺纹材质适用于不同的连接场合。
例如，不锈钢螺纹适用于高温高压和腐蚀性环境下的机械连接，铜螺纹适用于导电性要求高的机械连接。
在选择螺纹材质时，需要考虑连接要求、机械设备的材质和使用环境等因素，以确保连接的牢固性和可靠性。
四、螺纹加工螺纹连接的第四要素是螺纹加工。
螺纹加工是指将螺纹加工到机械设备的连接部件上，以便进行螺纹连接。
螺纹加工需要注意螺纹的精度和一致性，以确保连接的牢固性和可靠性。
在进行螺纹加工时，需要使用专业的螺纹加工设备和工具，以确保螺纹的质量和精度。
五、连接力螺纹连接的第五要素是连接力。
连接力是指螺纹连接时产生的力。
连接力的大小和方向对连接的牢固性和可靠性有着重要的影响。
在进行螺纹连接时，需要注意连接力的大小和方向，以确保连接的牢固性和可靠性。
连接力的大小和方向可以通过选择合适的螺纹尺寸、材质和加工精度等要素来控制。
螺纹牙型的五要素
螺纹牙型的五要素
牙型
在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。
相邻两牙侧面间的夹角称为牙型角。
常用普通螺纹的牙型为三角形，牙型角为60°。
大径、小径和中径
大径是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径，外螺纹的大径用d表示，内螺纹的大径用D表示。
小径是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径，外螺纹的小径用d1表示，内螺纹的小径用D1表示。
在大径和小径之间，设想有一柱面(或锥面)，在其轴剖面内，素线上的牙宽和槽宽相等，则该假想柱面的直径称为中径，用d2(或D2)表示(如图1所示)。
图1 螺纹参数
线数
形成螺纹的螺旋线的条数称为线数。
有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面内是均匀分布的。
导程
相邻两牙在中径线上对应两点轴向的距离称为螺距。
同一条螺旋线上，相邻两牙在中径线上对应两点轴向的距离称为导程。
线数n、螺距P、导程S之间的关系为：S=n·P
旋向
沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。
螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要素相同的内、外螺纹才能互相旋合。
标准螺纹三要素
标准螺纹三要素标准螺纹是机械连接中常见的一种连接方式，它具有结构简单、安装方便、可靠性高等特点，被广泛应用于各种机械设备中。
标准螺纹的三要素包括螺纹直径、螺距和牙型。
下面，我们将对这三个要素进行详细介绍。
首先，螺纹直径是指螺纹的直径尺寸，它是螺纹的重要参数之一。
螺纹直径的测量通常采用外径和内径两种方式，外径是指螺纹外部的直径尺寸，内径是指螺纹内部的直径尺寸。
螺纹直径的选取应根据连接件的使用要求和工作环境来确定，一般情况下，直径越大，承载能力越强，但也会增加材料的消耗和成本。
因此，在选择螺纹直径时，需要综合考虑各方面的因素，以确保连接件的可靠性和经济性。
其次，螺距是指螺纹每圈的螺纹峰和螺纹谷之间的距离，它是螺纹的另一个重要参数。
螺距的大小直接影响着螺纹的紧固性能和传递力的大小。
一般来说，螺距越大，螺纹的紧固性能越好，但是传递力会减小；反之，螺距越小，传递力越大，但是螺纹的紧固性能会减小。
因此，在设计螺纹时，需要根据连接件的使用要求和工作环境来确定螺距的大小，以满足连接件的使用要求。
最后，牙型是指螺纹的牙型形状，它是螺纹的另一个重要参数。
常见的螺纹牙型有三角形牙型、梯形牙型和锯齿形牙型等。
不同的牙型适用于不同的工作环境和使用要求。
三角形牙型适用于一般情况下的连接，梯形牙型适用于需要承受较大载荷的连接，锯齿形牙型适用于需要防松动和防松脱的连接。
因此，在选择牙型时，需要根据连接件的使用要求和工作环境来确定，以确保连接件的可靠性和安全性。
综上所述，标准螺纹的三要素包括螺纹直径、螺距和牙型，它们是螺纹的重要参数，直接影响着连接件的使用性能和安全性能。
在设计和选择螺纹时，需要综合考虑这三个要素，以确保连接件的可靠性、经济性和安全性。
希望本文对您有所帮助，谢谢阅读！。
螺纹的结构及五要素ppt课件
完整版课件
7
1.标注螺纹尺寸 1).普通粗牙螺纹:公称直径d=16,螺距 p=2,右旋,中等旋合长度,中径和顶径 公差带代号分别为5g6g。
完整版课件
8
1.标注螺纹尺寸 2).普通细牙螺纹:公称直径d=16,螺距 p=1.5,左旋,长旋合长度,中径和顶径公 差带代号均为6H。
完整版课件
9
1.标注螺纹尺寸 3).普通粗牙螺纹:公称直径d=20,螺距 p=2.5,右旋,中等旋合长度,中径和顶径公 差带代号均为6h。
完整版课件
19
完整版课件
20
完整版课件
21
完整版课件
22
11-5标注表面粗糙度
1.将指定的表面粗糙度用代号标注在图上。
完整版课件
23
11-5标注表面粗糙度
1.将指定的表面粗糙度用代号标注在图上。
完整版课件
24
11-5标注表面粗糙度
2. 指出错误,将正确的表面粗糙度标注在右图上。
完整版课件
1.将装配图中的配合尺寸，标注在相应的零件图上
完整版课件
33
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
完整版课件
13
螺纹紧固件联接
完整版课件
14
螺栓联接的画法
完整版课件
15
螺柱联接的画法
完整版课件
16
12-2-2(1) 分析下列紧固件联接图中的各 种错误，并在旁边画出正确的联接图。
完整版课件
17
5.分析螺柱联接画法的错误,将正确的画在右面。
完整版课件
18
6.分析螺钉联接画法的错误,将正确的画在右面。
完整版课件
项目六任务一螺纹连接
普 通 螺 纹
粗牙普 通螺纹 细牙普 通螺纹 非螺纹 密封的 管螺纹 M
按被连接件之间是否可 动连接：铰链、轴和轴承等。 以有相对运动可以分为 静连接：键连接、螺纹连接等。 本项目主要研究普通平键连接和螺纹连接。
项目六
学习目标 ：
零件的连接与装配图识读
任务一 螺纹连接
1、了解螺纹连接的基本知识； 2、熟悉螺纹连接的工程应用及表达方法； 3、掌握螺纹连接的预紧及防松方法。 考核标准： 1、熟悉常用螺纹紧固件的应用场合； 2、能够看懂常用螺纹连接的画法； 3、掌握螺纹连接的预紧及防松办法。
螺纹连接
外螺纹大经d ：与外螺纹牙顶相重合的假想
圆柱体的直径，亦称公称直径，通常以公 称直径表示螺纹大小,如：M25 ；
外螺纹小径d1 ：与外螺纹牙底相重合的假
想圆柱体的直径,即危险剖面直径, (计算直 径 )；
中径d2 ：在轴向剖面内，母线通过牙厚等
于牙槽宽的假想圆柱体直径,即几何直径；
任务一
一 、螺纹连接基本知识 1、螺纹连接要素 线数
任务一
螺纹连接
二、螺纹紧固件连接 （三）螺纹连接的预紧与防松 1、螺纹连接的预紧 预紧力F0的控制：
测力矩扳手原理： 利用弹性件的变 形量正比于拧紧 力矩的原理，借 助手柄上的指针 指示刻度扳上拧 紧力矩值,以控 制 F。
定力矩板手——达到固定 的拧紧力矩T时，弹簧受 压将自动打滑。
任务一
螺纹连接
螺纹连接的这些知识点你都知道吗？
螺纹连接的这些知识点你都知道吗？一、螺纹种类•按牙型可分为三角形、梯形、矩形、锯齿形和圆弧螺纹；•按螺纹旋向可分为左旋和右旋；•按螺旋线条数可分为单线和多线；•按螺纹母体形状分为圆柱和圆锥等。
二、螺纹的要素螺纹包括五个要素：牙型、公称直径、线数、螺距（或导程）、旋向。
1. 牙型在通过螺纹轴线的剖面区域上，螺纹的轮廓形状称为牙型。
有三角形、梯形、锯齿形、圆弧和矩形等牙型。
螺纹的牙型比较：2. 直径螺纹有大径（d、D）、中径（d2、D2）、小径（d1、D1），在表示螺纹时采用的是公称直径，公称直径是代表螺纹尺寸的直径。
普通螺纹的公称直径就是大径。
外螺纹（左）内螺纹（右）3. 线数沿一条螺旋线形成的螺纹称为单线螺纹，沿轴向等距分布的两条或两条以上的螺旋线形成的螺纹称为多线螺纹。
单线螺纹（左）双线螺纹（右）4. 螺距和导程螺距（p）是相邻两牙在中径线上对应两点间的轴向距离。
导程（ph）是同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。
单线螺纹时，导程=螺距；多线螺纹时，导程=螺距×线数。
5. 旋向顺时针旋转时旋入的螺纹称为右旋螺纹；逆时针旋转时旋入的螺纹称为左旋螺纹。
左旋螺纹右旋螺纹三、螺纹的标记（1）普通螺纹普通螺纹用得最广泛，螺纹紧固件（螺栓、螺柱、螺钉、螺母等零件）上的螺纹一般均为普通螺纹。
普通螺纹分粗牙普通螺纹和细牙普通螺纹。
细牙普通螺纹多用于精密零件和薄壁零件上。
在螺纹的标记中，细牙普通螺纹的螺距必须注出，而粗牙普通螺纹的螺距一般不标注。
普通螺纹的标记由五部分组成：1）特征代号M (表示普通螺纹)2）尺寸代号尺寸代号：公称直径×螺距（多线螺纹的导程和螺距均要注出，单线粗牙普通螺纹螺距不标注）。
“M10”表示公称直径为10 mm、螺距1.5 mm的单线粗牙普通螺纹。
“M10×1”表示公称直径为10mm、螺距为1 mm的单线细牙普通螺纹。
2）普通螺纹的公差带代号由公差等级（数字）和基本偏差（外螺纹用小写字母、内螺纹用大写字母表示）所组成，例如5g6g、6g、6H、7H。
螺纹连接原理ppt课件
精品课件
螺纹联接的有效性
c) 防松 摩擦防松
1、螺纹联接原理
机械防松
破坏螺旋副的防松
注意： 提高螺栓拧紧扭矩，只可以提高两个零件的联接程度，但不能起到防松 作用，而且一味的提高扭矩，可能会造成紧固件拉伸变形，一旦超过屈
退刀槽、在螺母承压面以内的栓杆有余留螺纹等。 d-2) 减小螺栓的应力幅
精品课件
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
精品课件
螺纹联接原理
精品课件
螺旋与螺旋副
外（阳）螺旋和内（阴）螺旋相互配合，通过旋转其中一个 就可以使两者沿螺旋移动，产生相对的螺旋运动——螺旋副
螺旋是一种简单机械，是斜面类机械的变形
螺旋副啮合条件
螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要 素相同的内、外螺纹才能互相旋合。
将一与水平面倾斜角为的直线绕在圆柱体上，即可形成一条螺旋线。 如果用一个平面图形（梯形、三角形或矩形）沿着螺旋线运动，并保 持此平面图形始终在通过圆柱轴线的平面内，则此平面图形的轮廓在 空间的轨迹便形成螺纹。
服极限，就会造成紧固件断裂，联接失效，严重的还会引起其他事故的发生。
精品课件
1、螺纹联接原理
螺纹联接的有效性
d-1) 减轻应力集中 • 螺纹的牙根和收尾、螺栓头部与栓杆交接处都有应力集中，是产生疲劳断裂的危险部位。 • 为减轻应力集中，适当加大牙根圆角半径以可提高螺栓疲劳强度20～40%，或在螺纹收尾处用
精品课件
1、螺纹联接原理
螺纹联接的受力状态
对于整个联接而言，所受的载荷可能为轴向载荷、横向载 荷、弯矩和转矩等，但是对于当个螺栓而言，所受载荷为 轴向力和（或）横向力。 轴向力 —— 拉伸应力 —— 拉伸强度
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺纹连接的五大要素
螺纹连接是一种常见的机械连接方式，在各种工业领域都有广泛的应用。
然而，螺纹连接也是一种比较复杂的连接方式，需要考虑多个因素才能确保连接的可靠性和安全性。
本文将介绍螺纹连接的五大要素，帮助读者更好地理解螺纹连接的原理和应用。
一、螺纹类型
螺纹连接的第一个要素是螺纹类型。
目前常见的螺纹类型有三种：公制螺纹、英制螺纹和圆锥螺纹。
其中，公制螺纹是国际通用的螺纹标准，常用于欧洲和亚洲国家；英制螺纹则是英美国家常用的螺纹标准；圆锥螺纹则主要用于管道和阀门等工业设备中。
不同类型的螺纹在使用时需要注意其规格和标准，以确保连接的匹配性和可靠性。
此外，还需要注意螺纹的精度和表面质量，以避免连接时出现卡滞、漏气等问题。
二、螺纹尺寸
螺纹连接的第二个要素是螺纹尺寸。
螺纹尺寸包括螺纹直径、螺距和螺纹长度等参数，这些参数决定了螺纹的承载能力和连接的紧固力。
在选择螺纹尺寸时，需要考虑连接的应力和负荷情况，以及连接件的材料和硬度等因素。
一般来说，螺纹尺寸越大，连接的承载能力和紧固力就越大，但也会增加连接件的重量和成本。
三、螺纹材料
螺纹连接的第三个要素是螺纹材料。
螺纹材料的选择直接影响
连接的强度和耐久性。
常见的螺纹材料有碳钢、不锈钢、铜、铝等。
在选择螺纹材料时，需要考虑连接件的工作环境、温度和腐蚀环境等因素，以确保连接的耐久性和稳定性。
四、螺纹涂层
螺纹连接的第四个要素是螺纹涂层。
螺纹涂层可以增加螺纹的摩擦系数和防锈性能，从而提高连接的紧固力和耐久性。
常见的螺纹涂层有镀铬、镀锌、镀镍、黑色氧化等。
在选择螺纹涂层时，需要考虑涂层的耐腐蚀性、耐磨损性和耐高温性等因素，以确保连接的稳定性和可靠性。
五、螺纹紧固力
螺纹连接的第五个要素是螺纹紧固力。
螺纹紧固力是指连接件在紧固过程中产生的压力和张力，对于保证连接的可靠性和安全性至关重要。
螺纹紧固力的大小取决于连接件的材料、螺纹尺寸、紧固力的大小和紧固方式等因素。
在紧固螺纹时，需要选择合适的扳手和扭矩值，以确保紧固力的准确性和稳定性。
综上所述，螺纹连接的五大要素包括螺纹类型、螺纹尺寸、螺纹材料、螺纹涂层和螺纹紧固力。
在选择和使用螺纹连接时，需要充分考虑这些要素，以确保连接的可靠性和安全性。
