《建筑供配电》课程设计计算书XXX吉林建筑工程学院电气与电子信息工程学院《建筑供配电》课程设计计算书姓名：XXX学号：XXXXXX班级：XXXXXX指导教师：XXXXXXXX设计时间：2011.12.12——2011.12.23摘要21世纪，电子技术计算机网络技术，自动控制技术和系统工程得到空前的高速发展，并渗透到各个领域，深刻的影响着人类的上产方式和生活方式，给人类带来了前所未有的方便和利益。
虽然电能带来了巨大利益，但是电能的安全输配还是至关重要的，生活对电能供应的质量和管理提出了越来越高的要求。
对于普通居民楼供电系统的核心部分是配变电室。
因此，设计和建造一个安全、经济的配变电室，是极为重要的。
此配变电所供电设计包括：负荷归类、主接线方案、负荷计算、配变电所主变压器台数和容量、型式确定、进出线的方案选择、无功功率补偿、短路计算和开关设备选择、地下配变电线路布线方案确定、线路导线及其配电设备和保护设备选择。
本次设计作为蓝天集团办公楼，采用了两路市电进线，两台变压器供电，低压侧采用单母线分段联络方式，并有柴油发电机作为备用，柴油发电机供一二级负荷供电，提高了供电可靠性；在低压配电系统中采用放射式与树干式相结合，巧妙地利用将这两种方式的优点，同时提高了供电的经济性，避免材料浪费，符合科学发展，适合于未来时代的发展，具有一定的参考意义。
关键词：输配电配变电所变压器等电位接地目录第1章绪论 (1)1.1设计题目及工程概况 (4)1.1.1设计题目 (4)1.1.2工程概况 (4)1.2设计目的 (4)1.3设计原则和设计要求 (4)1.3.1设计原则 (4)1.3.2设计要求 (2)1.4设计依据和设计程序 (2)1.4.1设计依据 (2)1.4.2设计程序 (3)1.5设计任务及范围 (3)第2章方案论证 (4)2.1负荷等级 (4)2.2供电电源 (5)2.3配变电所系统 (5)第3章负荷计算 (6)3.1负荷计算的依据和目的 (6)3.2需要系数法计算................................................. 6-93.3系统无功补偿计算............................................. 10-11 第4章高低压设备选择及要求 (12)4.1变压器的选择 (12)4.2高压开关柜的选择 (12)4.3高压断路器的选择 (12)4.4低压开关柜选择 (13)4.5低压断路器选择 (13)4.6互感器的选择 (13)4.6.1电流互感器的选择........................................... 13-144.6.2电压互感器的选择 (15)4.7电缆的选择 (16)第5章配变电所设计 (17)5.1配变电所设计的要求 (17)5.2配变电所位置选择的要求 (17)5.3配变电所的布置 (17)5.3.1高压柜平面布置 (17)5.3.2低压柜平面布置 (18)5.4配变电所接地 (18)小结 (19)参考文献 (20)第一章绪论建筑工程的电气设计中，需要讲究设计的可操作性、延续性、系统性和整体协调性。
建筑电气设计计算书
计算书一、设计依据：《民用建筑电气设计规范》行业标准 JGJ 16-2008《建筑照明设计标准》国家标准 GB50034-2004《供配电系统设计规范》国家标准 GB50052-95《建筑物防雷设计规范》国家标准 GB50057-94（2000年版）《低压配电设计规范》国家标准 GB50054-95《建筑物电子信息系统防雷设计规范》GB50343-2004《公共建筑节能设计标准》山东标准 DBJ14-036-2006《智能建筑设计标准》 GB/T50314-2006;《建筑设计防火规范》国家标准 GB50016-2006《托儿所、幼儿园建筑设计规范》 JGJ 39-87《有线电视系统工程技术规范》 GB50200-94《综合布线系统工程设计规范》 GB50311-2007等建设单位提供的电气设计要求,委托书,有关批文。
其它相关专业提供的技术资料。
二、设计内容：供配电系统、电气照明、综合布线、有线电视、电铃系统、建筑物防雷与接地等。
三、配电系统：电源及电压:本工程采用三相四线制的供电方式，从室外引入380/220V电源，进线电缆从建筑物穿厚壁镀锌钢管埋地直接进入一层配电箱 1ALP。
供电方式：配电系统采用放射式和树干式相结合的方式，详见相关配电系统图。
公共走道疏散应急照明采用自带应急电池的供电方式且应满足国标《消防应急灯具》GB17945-2000的要求;具体详见配电系统图。
四、配线：室内配线均采用暗管配线。
除平面图、系统图注明的管线型号、规格及其配合关系外，均采用JDG钢管布线，接灯等分支线均采用BV-450/750V-1.5mm2塑料铜芯线暗管敷设。
其管线配合关系见下表：I类灯具应增加一根 PE线,并与相线同截面（不再另标注），且灯具的外露可导电部分应可靠接地。
本工程所用配线钢管均为内外镀锌厚电线钢管。
五、设备及安装：配电设备选用成套产品，按系统图向厂家定制。
设备安装参考资料为：《建筑电气安装工程图集》等，部分设备装法装高见“设备材料表”备注。
建筑供配电 第二章 建筑供配电的负荷计算
第二章建筑供配电的负荷计算
线电压的单相设备容量换算为接于相电压 的设备容量 1、负荷均摊法：即 2、系数法：
第二章建筑供配电的负荷计算
四、民用建筑负ห้องสมุดไป่ตู้计算 照明： 一般用电插座每个可按100W计算： 需要系数： 按逐级计算法确定总计算负荷：
第二章建筑供配电的负荷计算
第六节 供配电系统的功率损耗与电能需要 量计算 一、供电线路的功率损耗 三相供电线路的有功功率损耗△P，无功 功率损耗△Q分别按下式计算：
第二章建筑供配电的负荷计算
年负荷曲线的另一种形式，是按全年每日的最大 负荷(通常取每日最大负荷的半小时平均值)绘制 的，称为年每日最大负荷曲线，如图所示。横坐 标依次以全年十二个月份的日期来分格。这种年最大 负荷曲线，可以用来确定拥有多台电力变压器的 变电所在一年内的不同时期宜于投入几台运行，即所 谓经济运行方式，以降低电能损耗，提高供电系统的 经济效益。
第二章建筑供配电的负荷计算 二、与负荷计算有关的几个物理量
(一)年最大负荷和最大负荷利用小时数 年最大负荷是指全年中最大工作班内半小时（30分钟）平 均功率的最大值，并用符号Pm、Qm和Sm分别表示年有功、无 功和视在最大负荷。 半小时（30分钟）平均最大功率P30 所谓最大工作班，是指一年中最大负荷的工作班次，最大负 荷最少出现2～3次的最大负荷，而不是偶然出现的某一个工作 班。 年最大负荷利用小时数Tm，是一个假想时间。其物理意义 是，如果用户以年最大负荷(如Pm)持续运行Tmh，则所消耗的 电能恰好等于全年实际消耗的电能。如图2-3(c)所示，年持续 负荷曲线与两轴所包络的面积，等于Pm与Tm的乘积(即面积I等 于面积Ⅱ)，所以Tm可表达为： 年最大负荷利用小时是反映电力负荷特征的一个重要参数， 与工厂的生产班制有明显的关系。例如一班制工厂， Tmax≈1800～3000h；两班制工厂，Tmax≈3500～4800h；三班 制工厂，Tmax≈5000～7000h。
供配电计算说明
本建筑物为二类高层建筑,地下一层,地上八层,框架墙结构。
建筑高度31.5米，楼内功能主要以办工为主。
本建筑物的用电负荷等级除消防电源为二级外,其它均为三级负荷。
在本建筑物室外设箱变一台,专供本建筑用电。
本建筑物内电源均由室外箱变引来,采用电缆YJV-1KV沿电缆沟敷设，室内采用沿桥架敷设。
引入电压均为: 220/380V ，消防备用电源由柴油发电机供电。
补偿后功率因数：C0S%%c=0.91室内照明灯具主要采用荧光灯,节能灯或白炽灯;由箱变至各层配电箱的供电干线,竖向沿竖井内电缆桥架敷设,水平干线在吊顶内沿电缆桥架敷设。
由电气竖井引至顶层水箱间电源线路穿钢管暗敷本建筑物防雷按三类防雷建筑设置，本建筑物做总等电位联结供配电设计计算：一、总负荷计算1 计算用电设备总安装容量：P=617Kw需要系数： Kx=0.6计算负荷： Pjs=P*Kx=370kW功率因数：COSO=0.9计算电流: Ijs=Pjs/1.732x0.38xCOSO=625A2 变压器选择 SG10-500KVA-10KV/0.4二、备用电负荷计算用电设备安装容量：P=106Kw需要系数： Kx=0.85计算负荷： Pjs=P*Kx=90kW功率因数：COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=161A电缆选用:YJV-1kV-4X70+1x35mm2三、干线负荷计算1)WLM1:用电设备安装容量：P=15Kw需要系数： Kx=0.85计算负荷： Pjs=P*Kx=13kW功率因数：COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=23A电缆选用:YJV-1kV-5x16mm22) WLM2:用电设备安装容量：P=60Kw需要系数： Kx=0.8计算负荷： Pjs=P*Kx=48kW功率因数：COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=91A电缆选用:YJV-1kV-4x25mm2+1x16mm2 3) WLM3:用电设备安装容量：P=60Kw需要系数： Kx=0.8计算负荷： Pjs=P*Kx=48kW功率因数：COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=91A电缆选用:YJV-1kV-4x25mm2+1x16mm2 4) WLM5:用电设备安装容量：P=33Kw需要系数： Kx=0.85计算负荷： Pjs=P*Kx=23kW功率因数：COSO=0.5计算电流: Ijs=Pjs/1.732x0.38xCOSO=69A电缆选用:YJV-1kV-5x16mm25) WLM6:用电设备安装容量：P=15Kw需要系数： Kx=0.85计算负荷： Pjs=P*Kx=13kW功率因数：COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=23A电缆选用:YJV-1kV-5x16mm26) WLM8:用电设备安装容量：P=6Kw需要系数： Kx=1计算负荷： Pjs=P*Kx=6kW功率因数：COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=11A电缆选用:YJV-1kV-5x10mm27) WLM9:用电设备安装容量：P=6Kw需要系数： Kx=1计算负荷： Pjs=P*Kx=6kW功率因数：COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=11A电缆选用:YJV-1kV-5x10mm28) WLM10:用电设备安装容量：P=8Kw需要系数： Kx=1计算负荷： Pjs=P*Kx=8kW功率因数：COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=14A电缆选用:YJV-1kV-5x16mm29) WLM11:用电设备安装容量：P=94Kw需要系数： Kx=0.7计算负荷： Pjs=P*Kx=66kW功率因数：COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=118A电缆选用:YJV-1kV-4x50+25mm210) WLM12:用电设备安装容量：P=104Kw需要系数： Kx=0.7计算负荷： Pjs=P*Kx=73kW功率因数：COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=130A电缆选用:YJV-1kV-4x50+25mm211) WLM14:用电设备安装容量：P=104Kw需要系数： Kx=0.7计算负荷： Pjs=P*Kx=73kW功率因数：COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=130A电缆选用:YJV-1kV-4x50+25mm212) WLM15:用电设备安装容量：P=104Kw需要系数： Kx=0.7计算负荷： Pjs=P*Kx=73kW功率因数：COSO=0.85计算电流: Ijs=Pjs/1.732x0.38xCOSO=130A电缆选用:YJV-1kV-4x50+25mm213) WLM16:用电设备安装容量：P=20Kw需要系数： Kx=0.7计算负荷： Pjs=P*Kx=16kW功率因数：COSO=0.5计算电流: Ijs=Pjs/1.732x0.38xCOSO=48A电缆选用:YJV-1kV-5x16mm2文件：是由绿洲同济教育网收集整理上传，提供免费下载学习交流资料，如果侵犯了你的权益请通知绿洲同济教育网会立即修改；下载说明：1、文件来之互联网，版权归原作者所有；2、资源共享交流学习之使用，不得用于任何商业用途；3、绿洲同济教育网对此资源不负任何法律现任；。
供配电参考计算书全解
目录摘要 (I)Abstract.................................................................................... 错误！未定义书签。
第一章系统概述. (1)1.1 工程概况 (1)1.2 设计概述 (1)第二章供配电系统初步方案设计..................................... 错误！未定义书签。
第三章低压配电系统施工图设计3.1 1AP-1照明配电箱53.29 一层照明总配电箱 63.45生活水泵控制箱....第四章变压器负荷计算电容补偿及设备选型74.1 一号变压器负荷计算、电容补偿计算............................................ 错误！未定义书签。
4.2 二号变压器负荷计算、电容补偿计算............................................ 错误！未定义书签。
4.3高低压侧短路电流计算第五章低压一次设备选型、保护整定及各种校验................... 错误！未定义书签。
5.1对109 出线柜 (12)5.2 对104电容补偿柜 (15)5.3对101进线柜 (15)5.4 对107联络柜.......................................................................... 错误！未定义书签。
第六章高压一次设备选型、保护整定及各种校验6.1 对AH01 进线柜 (12)6.2 对AH02 进线柜 (17)第七章电压损失校验 (20)4.1 电气设备的基本阻抗参数 (20)4.1.1 变压器的阻抗 (20)4.1.2 自动开关过电流线圈的阻抗 (20)4.1.3 空气断路器的阻抗 (20)4.1.4 电流互感器的阻抗 (20)4.1.5 其它有些电气设备阻抗 (21)4.2 各回路校验 (21)第八章建筑物防雷设计....................................................... 错误！未定义书签。

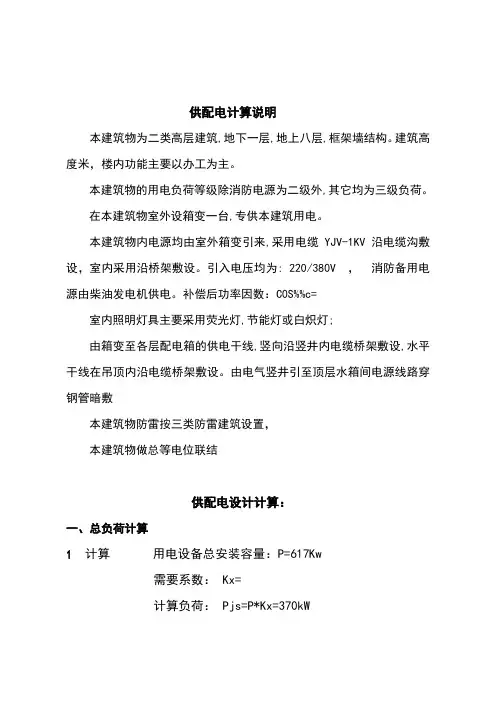

办公楼供配电计算说明书
供配电计算说明本建筑物为二类高层建筑,地下一层,地上八层,框架墙结构。
建筑高度米，楼内功能主要以办工为主。
本建筑物的用电负荷等级除消防电源为二级外,其它均为三级负荷。
在本建筑物室外设箱变一台,专供本建筑用电。
本建筑物内电源均由室外箱变引来,采用电缆YJV-1KV沿电缆沟敷设，室内采用沿桥架敷设。
引入电压均为: 220/380V ，消防备用电源由柴油发电机供电。
补偿后功率因数：C0S%%c= 室内照明灯具主要采用荧光灯,节能灯或白炽灯;由箱变至各层配电箱的供电干线,竖向沿竖井内电缆桥架敷设,水平干线在吊顶内沿电缆桥架敷设。
由电气竖井引至顶层水箱间电源线路穿钢管暗敷本建筑物防雷按三类防雷建筑设置，本建筑物做总等电位联结供配电设计计算：一、总负荷计算1计算用电设备总安装容量：P=617Kw需要系数： Kx=计算负荷： Pjs=P*Kx=370kW功率因数：COSO=计算电流: Ijs=Pjs/变压器选择 SG10-500KVA-10KV/二、备用电负荷计算用电设备安装容量：P=106Kw需要系数： Kx=计算负荷： Pjs=P*Kx=90kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-4X70+1x35mm2三、干线负荷计算1)WLM1:用电设备安装容量：P=15Kw需要系数： Kx=计算负荷： Pjs=P*Kx=13kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-5x16mm2 2) WLM2:用电设备安装容量：P=60Kw需要系数： Kx=计算负荷： Pjs=P*Kx=48kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-4x25mm2+1x16mm23) WLM3:用电设备安装容量：P=60Kw需要系数： Kx=计算负荷： Pjs=P*Kx=48kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-4x25mm2+1x16mm24) WLM5:用电设备安装容量：P=33Kw需要系数： Kx=计算负荷： Pjs=P*Kx=23kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-5x16mm2 5) WLM6:用电设备安装容量：P=15Kw需要系数： Kx=计算负荷： Pjs=P*Kx=13kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-5x16mm2 6) WLM8:用电设备安装容量：P=6Kw需要系数： Kx=1计算负荷： Pjs=P*Kx=6kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-5x10mm2 7) WLM9:用电设备安装容量：P=6Kw需要系数： Kx=1计算负荷： Pjs=P*Kx=6kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-5x10mm2 8) WLM10:用电设备安装容量：P=8Kw需要系数： Kx=1计算负荷： Pjs=P*Kx=8kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-5x16mm2 9) WLM11:用电设备安装容量：P=94Kw需要系数： Kx=计算负荷： Pjs=P*Kx=66kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-4x50+25mm2 10) WLM12:用电设备安装容量：P=104Kw需要系数： Kx=计算负荷： Pjs=P*Kx=73kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-4x50+25mm2 11) WLM14:用电设备安装容量：P=104Kw需要系数： Kx=计算负荷： Pjs=P*Kx=73kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-4x50+25mm2 12) WLM15:用电设备安装容量：P=104Kw需要系数： Kx=计算负荷： Pjs=P*Kx=73kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-4x50+25mm2 13) WLM16:用电设备安装容量：P=20Kw需要系数： Kx=计算负荷： Pjs=P*Kx=16kW功率因数：COSO=计算电流: Ijs=Pjs/电缆选用:YJV-1kV-5x16mm2。
供配电设计(最终) 设计计算书
供配电系统系统的构成要依赖于系统中每个设备的确定，这些设备必须满足在正常负荷电流作用下长时间安全运行的要求。
这就要求作负荷的预测计算，及负荷计算。
概述负荷计算的概念计算负荷是一个假想的持续负荷，其热效应与同时间内实际变动负荷所产生的热效应相等。
负荷计算的依据由于相同性质的电能用户具有相似的用电规律，因此可以根据已知的电能用户的用电规律来推测未投入使用的同类型电能用户的用电规律。
在负荷计算中，除了已存在的同类型为负荷依据以外，还应考虑由于经济发展，人们生活水平提高所带来的用电需求量的增加。
负荷计算的需要系数法本计算方案中涉及到的公式：c P =d K n1Nii P =∑ c c Q P tg φ=/cos c c S P φ=3c I =式中 ∑Pn ―― 总设备功率，单位为kW ；Kd ―― 需要系数；Pc ―― 计算有功功率，单位kW ； Qc ―― 计算无功功率，单位kvar ； Sc ―― 计算视在功率，单位kVA ； tg Φ ―― 电气设备功率因数角的正切值；Ur ―― 电气设备额定电压，单位为kV ； Ic ―― 计算电流，单位为A ；一、因为用电设备多，考虑从简，根据设备的用途、分布和容量对用电设备进行统计计算：表3－1 变压器所承受用电负荷参数表二、选择变压器所带用电设备开关、导线截面、互感器：1.一区地下1-10层照明WLM2∵P n ＝600kw Kx ＝ 0.4 ∴Pc ＝P n ×Kx ＝240kw∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝ 74.4kar22Qc Pc Sc +=＝ 251.3kvaUrSc Ic ⋅=3＝362A根据计算电流Ic 选择开关：断路器选择：HGSM1-400LP/3 2.二区地下1-12层照明WLM5:∵P n ＝210 kw Kx ＝ 0.9 ∴Pc ＝P n ×Kx ＝189kw∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝58.59kvar22Qc Pc Sc +=＝198kvaUrScIc ⋅=3＝285A根据计算电流Ic 选择开关和导线：断路器选择：HGSM1-400LP/3 3.地下一层照明WLM7：∵P n ＝10 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝ 10 kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝3.1 kvar22Qc Pc Sc +=＝10.53kvaUrSc Ic ⋅=3＝15A根据计算电流Ic 选择开关和导线：断路器选择：HGSM1-63LP/3 4.景观照明 （回路）WLM9∵P n ＝40 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝ 40 kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝12.4 kvar22Qc Pc Sc +=＝42.11 kvaUrSc Ic ⋅=3＝58A根据计算电流Ic 选择开关和导线：断路器选择：HGSM1-63LP/35.航空障碍灯 （回路）WEM7∵P n ＝5kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝ 5kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝1.55 kvar22Qc Pc Sc +=＝5.2kvaUrSc Ic ⋅=3＝7.5A根据计算电流Ic 选择开关和导线：断路器选择：HGSM1-63LP/3 6.总统套房照明 （回路）WEM8∵P n ＝25kW Kx ＝ 0.9 ∴Pc ＝P n ×Kx ＝ 22.5 kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝5.859 kvar22Qc Pc Sc +=＝19.89 kvaUrSc Ic ⋅=3＝34A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-63LP/3 7.应急照明电源 （回路）WEM5∵P n ＝26kW Kx ＝ 0.9 ∴Pc ＝P n ×Kx ＝ 23.4 kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝7.25 kvar22Qc Pc Sc +=＝24.50 kvaUrSc Ic ⋅=3＝35A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-63LP/3 8.地下室排污泵 （回路）WEPM1∵P n ＝15.2 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝ 15.2 kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝4.7 kvar22Qc Pc Sc +=＝16 kvaUrSc Ic ⋅=3＝23 A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-63LP/39.地下室排污泵，送风机 （回路）WEPM2∵P n ＝13 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝13 kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝4.03kvar22Qc Pc Sc +=＝14kvaUrSc Ic ⋅=3＝19A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-63LP/310.地下一层夹层送风机，排风机WEPM7：∵P n ＝0.36 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝0.36 kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝0.11kvar22Qc Pc Sc +=＝0.38 kvaUrSc Ic ⋅=3＝1A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-63LP/311.地下室上区消火栓 给水泵WEPM8：∵P n ＝90 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝90 kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝27.9kvar22Qc Pc Sc +=＝94.74 kvaUrSc Ic ⋅=3＝136A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-160LP/3 12.地下室下区消火栓 给水泵WEPM9：∵P n ＝55 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝55 kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝17.05kvar22Qc Pc Sc +=＝57.58 kvaUrSc Ic ⋅=3＝83A根据计算电流Ic 选择开关和导线：断路器选择：HGSM1-160LP/3 13.自动喷洒水泵WEPM10：∵P n ＝75 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝75kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝23.25kvar22Qc Pc Sc +=＝78.95 kvaUrSc Ic ⋅=3＝113A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-160LP/3 14.卷帘门WEPM12：∵P n ＝10.5 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝10.5kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝3.25kvar22Qc Pc Sc +=＝10.99 kvaUrSc Ic ⋅=3＝15.8A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-63LP/3 15.电梯WEPM14：∵P n ＝35 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝35kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝10.85kvar22Qc Pc Sc +=＝36.84kvaUrSc Ic ⋅=3＝53A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-160LP/316.屋面排烟风机 加压送风机WEPM17：∵P n ＝29 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝29kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝8.99kvar22Qc Pc Sc +=＝30.53 kvaUrSc Ic ⋅=3＝44A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-63LP/3 17.屋面加压风机 送风机WEPM23：∵P n ＝60 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝60kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝18.6kvar22Qc Pc Sc +=＝ 63.16kvaUrSc Ic ⋅=3＝90A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-160LP/3 18.屋面排烟风机WEPM24：∵P n ＝37.5kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝37.5kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝11.63kvar22Qc Pc Sc +=＝39.47 kvaUrSc Ic ⋅=3＝57A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-100LP/3 19.地下室洗衣机房WPM1：∵P n ＝9.77 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝9.77kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝3.03kvar22Qc Pc Sc +=＝10.28 kvaUrSc Ic ⋅=3＝15A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-63LP/3 20.地下室女洗浴设备WPM3：∵P n ＝120 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝120kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝37.2kvar22Qc Pc Sc +=＝126.32 kvaUrSc Ic ⋅=3＝181A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-225LP/3 21.地下男洗浴设备WPM4：∵P n ＝200 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝200kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝62kvar22Qc Pc Sc +=＝210.53kvaUrSc Ic ⋅=3＝301A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-400LP/3 22.地下室锅炉设备WPM6：∵P n ＝96 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝96kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝29.76kvar22Qc Pc Sc +=＝ 101.05kvaUrSc Ic ⋅=3＝145A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-225LP/3 23.地下室热水循环泵WPM8：∵P n ＝3.5 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝3.5kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝1.09kvar22Qc Pc Sc +=＝3.68 kvaUrSc Ic ⋅=3＝5A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-63LP/3 24.地下室提升机WPM9：∵P n ＝5 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝5kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝1.55kvar22Qc Pc Sc +=＝5.26 kvaUrSc Ic ⋅=3＝7.5A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-63LP/3 25.给水泵WPM10：∵P n ＝51.5 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝51.5kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝15.97kvar22Qc Pc Sc +=＝54.2 kvaUrSc Ic ⋅=3＝78A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-100LP/3 26.中水处理WPM12：∵P n ＝40 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝40kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝12.4kvar22Qc Pc Sc +=＝42.11kvaUrSc Ic ⋅=3＝60A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-100LP/3 27.一层热风幕WPM13：∵P n ＝37 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝37kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝11.47kvar22Qc Pc Sc +=＝38.95 kvaUrSc Ic ⋅=3＝56A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-100LP/3 28.热水器WPM15：∵P n ＝66 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝66kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝20.46kvar22Qc Pc Sc +=＝68.04 kvaUrSc Ic ⋅=3＝99A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-160LP/3 29.一层厨房动力WPM16：∵P n ＝88 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝88kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝27.28kvar22Qc Pc Sc +=＝92.63 kvaUrSc Ic ⋅=3＝133A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-160LP/3 30.冷水机组WPMK1：∵P n ＝394 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝394kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝122.14kvar22Qc Pc Sc +=＝414.74kvaUrSc Ic ⋅=3＝594A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-800LP/3 31.冷冻水泵WPMK3：∵P n ＝55 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝55kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝17.05kvar22Qc Pc Sc +=＝57.89kvaUrSc Ic ⋅=3＝83A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-160LP/3 32.冷却水泵WPMK6：∵P n ＝55 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝55kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝17.05kvar22Qc Pc Sc +=＝57.89 kvaUrSc Ic ⋅=3＝83A根据计算电流Ic 选择开关和导线： 断路器选择：HGSM1-160LP/3 33.冷却水塔WPMK9：∵P n ＝15 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝15kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝4.65kvar22Qc Pc Sc +=＝15.79kvaUrSc Ic ⋅=3＝23A根据计算电流Ic 选择开关和导线： 断路器选择；HGSM1-63LP/3 34.中水，全自动水处理WPMK12：∵P n ＝1.3 kW Kx ＝ 1 ∴Pc ＝P n ×Kx ＝1.3kW∵ COS Φ＝ 0.95 tg Φ=0.31∴ Qc ＝ Pc × tg Φ＝0.403kvar22Qc Pc Sc +=＝1.37 kvaUrSc Ic ⋅=3＝2A根据计算电流Ic 选择开关和导线： 断路器选择；HGSM1-63LP/3三、变压器的选择设备总容量（应急照明属消防救灾设备不参加负荷计算）：∑Pn＝6042.87kW有功总负荷：∑Pc =4834.85kW 无功总负荷：∑Qc=1498.80 kvar有功功率同时系数：K ∑p = 0.85 无功功率同时系数：K ∑Q = 0.95有功总计算容量： Pc = K Σ∑⋅Pc = 4109.62 Kw 无功总计算容量： Qc = K Σ∑⋅Qc=1423.86 kvar补偿前功率因数：COS Φ1 = 0.87由于感性负载比较多必须使电压一次侧功率因数达到0.9 以上，取补偿后COS Φ2 ＝ 0.92Δ Qc ＝ Pc (tg Φ1 － tg Φ2) ＝ -217.662 kvar按每片16 kvar 预选取15组，即实际补偿量为：－15×16kvar ＝－240 kvar 补偿后Qc ＝1499.45－240＝ 1259.45kvar 补偿后的实际功率因数为：COS Φ ＝ 0.94补偿后的视在功率：22Qc Pc Sc +=＝4349.7 kVA根据补偿后的计算视在功率，选择变压器 SC(B) 10-200/10，联结组标号D,yn11 ，变压器短路电压百分数u k ％＝4，则其负荷率为83％。
工地临时供电计算书
工地临时供电计算书一、用电量计算:工地临时供电包括施工及照明用电两个方面，计算公式如下：其中 P ──计算用电量(kW)，即供电设备总需要容量；Pc ──全部施工动力用电设备额定用量之和；Pa ──室内照明设备额定用电量之和；Pb ──室外照明设备额定用电量之和；K1 ──全部施工用电设备同时使用系数；总数10台以内取0.75；10-30台取0.7；30台以上取0.6；K2 ──室内照明设备同时使用系数，取0.80；K3 ──室外照明设备同时使用系数，取0.80；全部施工动力用电设备额定用量：-------------------------------------------------------------序号机具名称额定功率(kW) 距离电源(m) 台数1 蛙式夯土机HW-20～60 1.50 420.00 102 塔式起重机QT-80A 55.50 410.00 23 塔式起重机ZT120(上海) 70.50 490.00 34 插入式振动器 1.10 336.00 165 平板式振动器 0.50 336.00 46 钢筋切断机(GJ-40) 7.00 450.00 67 钢筋调直机(Gj4-14/4) 9.00 450.00 68 钢筋弯曲机GJ7-40 2.80 450.00 69 交流电弧焊机 21.00 280.00 1210 1～1.5t单筒卷扬机 7.50 490.00 1211 J4-375强制式混凝土搅拌机 10.00 280.00 212 200～325L砂浆搅拌机 1.20 280.00 213 灰浆泵(1～6m3/h) 1.20 280.00 214 木工圆据机 3.00 560.00 615 单面杠压刨床 8.00 560.00 616 100m高扬程水泵 20.00 480.00 417 潜水泵 2.20 350.00 5018 施工电梯 11.00 500.00 4------------------ -------------------------------------------全部施工照明用电额定用量：-------------------------------------------------------------序号照明名称额定功率(kW) 距离电源(m)1 混凝土及灰浆搅拌站 1.00 300.002 钢筋室外加工 6.40 800.003 木材加工模板 3.20 1000.004 仓库及棚仓库 1.20 300.005 办公楼，试验室 2.40 600.006 浴室盥洗室，厕所 0.60 700.007 宿舍 3.60 800.008 食堂及俱乐部 2.00 850.009 机械挖土工程 100.00 1000.0010 混凝土浇筑工程 30.00 1000.0011 夜间运料 2.40 3000.00-------------------------------------------------------------本例计算中 K1=0.60； K2=0.80； K3=0.80；经过计算得到 P = 804.26kW。
建筑电气计算书详细版
建筑电⽓计算书详细版变配电室电压损失计算取距离变配电室距离最远处回路进⾏计算，采⽤负荷矩⽅法：【结论】：总线路电压损失Δu% =Δu% =Δu%（变压器）+Δu%（变压器出⼝升压） +Δu（线路）= -3+5-（0.153+0.220） = 1.627,符合规范要求(-5<Δu%<5)。
1#变配电室低压短路电流计算书屋顶层排烟风机处短路电流计算：排烟风机配电箱进线为WDZN-YJY-4X70+1X35 ，长度约40⽶，计算配电箱处的短路电流，同时校验断路器的灵敏度。
参考⼿册：《⼯业与民⽤配电设计⼿册》第三版:计算单相短路电流：线路末端单相短路电流周期量有数值Id1Id1 = 5.84kA校验：断路器In=40A，短路电流分断能⼒满⾜要求。
且断路器短路电流整定值I3=10In，满⾜Id1=5.84KA 1.3 I3=0.52KA的灵敏度校验要求。
计算变配电室配电箱APE-PD1的末端三相短路电流及热稳定性校验：条件：变配电室配电箱ATPD1进线为WDZ-YJY-4x35+1x16 ，长度约15⽶，排风机配电回路线缆为WDZ-BYJ-4x10-CT，长度约20⽶，计算配电箱处的短路电流。
求变配电室配电箱ATPD1的末端三相短路电流周期量有数值Id3：Id3 = 14.47KA排风机的末端三相短路电流周期量有数值Id3：Id3 = 4.93KAAPE-PD1进线断路器选⽤T1N160R40F3P， AC 50Hz ，380/415V的条件下，额定运⾏短路分断能⼒Ics 为36kA>Id3=14.47KA，满⾜规范要求。
校验变配电室配电箱ATPD1的热稳定性：s≥Id3*t/K=14470*02.0+/100=28.94mm2，故ATPD1进线选为WDZ-YJY-4x35+1x16 ；.002满⾜热稳定要求。
校验排风机的热稳定性：s≥Id3*t/K=4930*02.0+/100=9.86mm2，故排风机进线选为WDZ-YJY-4x10 ；满⾜热02.0稳定要求。
高层建筑电气计算书
高层建筑电气计算书一、工程概述本次设计的高层建筑为一栋综合性办公楼，地上共 25 层，地下 2 层。
总建筑面积为 35000 平方米，建筑高度为 98 米。
主要功能包括办公区域、会议室、餐厅、设备用房等。
二、用电负荷计算（一）设备容量统计1、照明设备：办公区域按照 10W/平方米计算，共 12000 平方米，照明设备容量为 120kW；走廊、楼梯间等公共区域按照 5W/平方米计算，共 3000 平方米，照明设备容量为 15kW；会议室按照 15W/平方米计算，共 1000 平方米，照明设备容量为 15kW；餐厅按照 12W/平方米计算，共 1500 平方米，照明设备容量为 18kW。
照明设备总容量为168kW。
2、空调设备：采用中央空调系统，制冷量为 2500kW，功率因数为 085，空调设备容量为 2941kW。
3、电梯设备：共 6 部电梯，每部电梯功率为 15kW，电梯设备总容量为 90kW。
4、给排水设备：包括水泵、水箱等，总功率为 50kW。
5、消防设备：包括消防泵、排烟风机等，总功率为 150kW。
6、弱电设备：包括通信、监控、网络等，总功率为 50kW。
（二）需要系数取值根据《民用建筑电气设计规范》及本建筑的使用功能，照明设备的需要系数取 08；空调设备的需要系数取 07；电梯设备的需要系数取 05；给排水设备的需要系数取 08；消防设备的需要系数取 10；弱电设备的需要系数取 08。
（三）计算负荷1、照明设备计算负荷：168kW × 08 ＝ 1344kW2、空调设备计算负荷：2941kW × 07 ＝ 20587kW3、电梯设备计算负荷：90kW × 05 ＝ 45kW4、给排水设备计算负荷：50kW × 08 ＝ 40kW5、消防设备计算负荷：150kW × 10 ＝ 150kW6、弱电设备计算负荷：50kW × 08 ＝ 40kW总计算负荷：1344 ＋ 20587 ＋ 45 ＋ 40 ＋ 150 ＋ 40 ＝ 24681kW三、变压器容量选择（一）功率因数补偿为提高功率因数，在低压侧设置电容器补偿装置，补偿后的功率因数达到 09 以上。
某住宅楼工程强电计算书
某住宅楼工程强电计算书一、工程概述本住宅楼工程位于具体地址，总建筑面积为X平方米，地上X层，地下X层。
建筑功能主要为住宅，包括具体户型数量和面积。
为满足居民日常生活和安全用电需求，进行强电系统的设计和计算。
二、用电负荷计算1、住宅用电负荷根据相关规范和标准，结合本住宅楼的户型和面积，住宅用电负荷按以下标准计算：小户型（面积范围）：XkW/户中户型（面积范围）：XkW/户大户型（面积范围）：XkW/户本住宅楼共有小户型数量户小户型，中户型数量户中户型，大户型数量户大户型。
则住宅用电负荷计算如下：小户型总负荷：小户型数量×XkW ＝ XkW中户型总负荷：中户型数量×XkW ＝ XkW大户型总负荷：大户型数量×XkW ＝ XkW住宅总用电负荷：小户型总负荷＋中户型总负荷＋大户型总负荷＝ XkW2、公共区域用电负荷公共区域包括楼梯间、电梯、走廊等，其用电负荷根据实际设备功率和使用时间进行计算。
电梯：共X部，每部功率为XkW，每天运行时间约为X小时。
楼梯间照明：功率为XkW，每天照明时间约为X小时。
走廊照明：功率为XkW，每天照明时间约为X小时。
公共区域总用电负荷计算如下：电梯总负荷：X×X×X ＝ XkW楼梯间照明总负荷：X×X ＝ XkW走廊照明总负荷：X×X ＝ XkW公共区域总用电负荷：电梯总负荷＋楼梯间照明总负荷＋走廊照明总负荷＝ XkW3、总用电负荷本住宅楼工程的总用电负荷为住宅用电负荷与公共区域用电负荷之和：总用电负荷＝住宅总用电负荷＋公共区域总用电负荷＝ XkW三、变压器容量选择考虑到变压器的负载率一般不宜超过 85%，同时为了满足未来可能的用电增长需求，预留一定的余量。
变压器容量计算公式为：变压器容量＝总用电负荷 ÷负载率负载率取 80%，则变压器容量为：变压器容量＝总用电负荷 ÷ 80% ＝ XkVA根据计算结果，选择具体型号和容量的变压器X台。
建筑供配电的负荷计算资料
用电设备组的需要系数及功率因数表
第三十九页，共91页。
第四十页，共91页。
2．多组用电设备组、配电干线或车间变电所 的计算负荷 同时系数（同期系数） 引入原因：各用电设备组的最大负荷非同时 出现。
第四十一页，共91页。
有功功率： Pc＝ K∑P · ∑ PCi 无功功率： Qc＝ K∑q · ∑ QCi 视在功率：Sc 计算电流：Ic
Pc1=b∑Pe+c∑Pnmax
=0.14X50+0.4X(1X7+2X4.5+2X2.8)
=7+8.64=15.64
kw
第五十二页，共91页。
通风机：b=0.65 c=0.25 cosΦ=0.8 Pc2=b∑Pe+c∑Pnmax =0.65X5.6+0.25X5.6 =4.75+1.4=6.15 kw
荷应择其大者计入容量。 季节性用电设备应择其最大者计入总设备功
率（制冷和采暖设备） 住宅的设备容量采用每户的用电指标之和
第二十四页，共91页。
第四节 负荷计算
4.1 负荷计算的主要内容 1. 设备容量Pe 配电系统设计和负荷计算的
基础资料和依据。 2. 计算容量Pc 即计算负荷、需要负荷或最
荷系数、线路及用电设备效率、以及很多随机 因素有关。
第十一页，共91页。
6.利用系数K1：用电设备组在最大负荷班内的 平均负荷
第十二页，共91页。
计算负荷的定义
是按发热条件选择导体和电气设备时使用的一个假想 负荷，通常规定取30分钟平均最大负荷 P30、 Q30和 S30
作为该 用户的“计算负荷”。
第二十九页，本部分和附加部 分，后者考虑一定数量大容量设备影响。
建筑供配电——负荷计算
11
• 例2-1：某汽车制造厂全厂计算负荷 Pc=7000kw，Qc=500kvr,求该厂全年有功及 无功电量需要量是多少？ • 解：查表2-2得有功的Tm=4960(h),可得全年有 功电能需要量Wp为：
Wp Tm Pm 4960 7000 34.7百万度
100
0.6
0.7
插座分四个回路：厨房回路，这个回路设置了四 个插座，分别供油烟机（100W）、微波炉 （1500W）、电饭煲（1000W）和一般炊具 （300W）使用。空调回路，这个回路设置了两个 插座，这两个插座选用1000W的功率，分别安置 在主卧室和客厅。卫生间回路，这个回路设置了 三个插座，分别供电热水器（2000W）、洗衣机 （300W）和排气扇（30W）使用。还有就上一般 插座（100W）回路，这个回路大多是一般设备的 插座，需要注意的是，设计中在书房安装了电脑 插座，在主卧室和客厅安装了电视插座，在餐厅 安装了电冰箱插座。
kW k var kVA A
• 2.不同工作制的多组用电设备组的计算负荷 • 设有不同类型的m个用电设备组
m kW PC bi Pei (cPX ) m i 1 m QC bi Pei tg i (cPX ) m tg X i 1 S P 2 Q 2 kVA C C C SC A I C 3 *U N
7
二、与负荷计算有关的几个物理量
1.年最大负荷Pm和年最大负荷小时数Tm （1）年最大负荷Pm 一年里, 最高日负荷曲线中，30分钟内的平均功 率的最大值，也被称为30分钟最大负荷P30
（2）年最大负荷利用小时Tm
若负荷以年最大负荷Pm持续运行一段时间，所 消耗的电能恰好等于负荷全年实际消耗的电能，这 段时间就是年最大负荷利用小时数，表示为Tm 。 8
施工用电计算书
施工用电计算书1、总用电量计算（依据公式）：(1)P1①#塔吊和木工设备K x = 0.5，Cosφ = 0.7；P js =44.4KW木工机具：7.5 KW44.4+7.5=51.9 KW(2) P2供搅拌机、砂浆机和A楼施工用电K x = 0.5，Cosφ = 0.7；P js =10.5KWA楼照明=50 KW10.5+50=60.5 KW(3)P3两台人货电梯用电K x = 0.5，Cosφ = 0.7；P js =20kW(4)P4 B楼施工用电K x = 0.5，Cosφ = 0.7；P js = 50kW（5）P5②#塔吊K x = 0.5，Cosφ = 0.7；P js = 44.4kW(6)P6钢筋切断、对焊、调直和弯曲等机组K x = 0.5，Cosφ = 0.7；P js = 89.93kW(7)总的负荷计算，功率因数 = 0.7，系数取=0.5。
总的有功功率P js= (51.9＋60.5＋20＋50＋44.4＋89.93+A、B楼照明和移动机具225.1) = 541.83kW计算变压器容量= K x 541/0.7=386kV AIjs=0.5×541KW/1.732×0.38×0.7=588A2、选择变压器根据计算的总的容量选择ZBW-450/10 型三相电力变压器，它的容量为450kV A>386kV A×1.1(增容系数)能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。
3、选择总箱的进线截面及进线开关(1)选择导线截面：上面已经计算出总计算电流I js = 588A，查表得室外埋设线路40°C时选择240㎜2，其安全载流量为592A，能够满足使用要求。
由于供电箱至动力总箱距离短，可不校核电压降的选择。
(2)选择总进线开关：DZ10-600/3 ；(3)选择总箱中漏电保护器：未选择。
施工用电计算书
临时用电量一.编制依据《施工现场临时用电安全技术规范》JGJ46-2005《工程建设标准强制性条文》《建筑工程施工现场供电安全规范》GB50194--93《建筑施工现场安全规范检查标准》JGJ59-99《电力工程电缆设计规范》GB50217《简明施工计算手册》第三版（江正荣、朱国梁编著）二.施工现场用电初步统计1)计算公式工地临时供电包括施工及照明用电两个方面，参照《简明施工计算手册》第三版（江正荣、朱国梁编著）计算公式(17-17)如下：其中η── 用电不均衡系数，取值1.1；P── 计算用电量(kW)，即供电设备总需要容量；ΣP1 ── 全部电动机额定用电量之和；ΣP2 ── 电焊机额定用电量之和；ΣP3 ──室内照明设备额定用电量之和；ΣP4 ──室外照明设备额定用电量之和；K1 ── 全部动力用电设备同时使用系数，取0.6；K2 ── 电焊机同时使用系数，取0.6；K3 ── 室内照明设备同时使用系数，取0.8；K4 ── 室外照明设备同时使用系数，取1.0；cosφ ── 用电设备功率因数，取0.75。
2)施工现场用电量统计表经过计算得到ΣP1 = 116 KWΣP2 = 170.2 KWΣP3 = 10 KWΣP4 = 24 KW3)用电量计算P = 1.1×(0.6×116/0.75+0.6×170.2+0.8×10+1×24) = 226.92 KW三.变压器容量计算变压器容量参照《简明施工计算手册》第三版（江正荣、朱国梁编著）计算公式(17-19)如下：P变= 1.05×226.92 = 238.266 KVA结论：一个做业面用200KVA左右，高层四栋，考虑全部开工有四个做业面，将不同时使用系数考虑进去，所以选用800KVA（带环网），位置在图中标注。
另一地块考虑到后期施工，也用800KVA箱变。
电缆选择：（1）如果用电缆。
施工现场用电计算书
施工现场用电计算书（1）电焊机组K X=0.45 cosΦ=0.45 tgΦ=1.98 将Jc=20% Jc=50% 分别换算到JC=100%的额定容量Pe1=pe1-1+pe1-2=14.32+141.42=155.74KwPjs1=Kx×Pe1=0.45×155.74=70.083KwQjs1=Pjs1×tgΦ=70.083×1.98=138.77kvar（2）钢筋机械组Kx=0.7 cosΦ=0.7 tgΦ=1.02Pe2=11+6=17KwPjs2=Kx×Pe2=0.7×17=11.9KwQjs2=Pjs2×tgΦ=11.9×1.02=12.14Kvar（3）提升机组Kx=0.3 cosΦ=0.7 tgΦ=1.02Pe3=88KwPjs3=Kx×Pe3=0.3×88=26.4KwQjs3=Pjs3×tgΦ=26.4×1.02=26.93Kvar（4）木工机械Kx=0.3 cosΦ=0.7 tgΦ=1.02Pe4=6+8=14kwPjs4=Kx×Pe4=0.7×14=9.8KwQjs4=Pjs4×tgΦ=9.8×1.02=9.996Kvar（5）搅拌机组Kx=0.7 cosΦ=0.68 tgΦ=1.08Pe5-1=12Kw Pe5-2=22Kw Pe5=12+22=34KwPjs5=Kx×Pe5=0.7×34=23.8KwQjs5=Pjs5×tgΦ=23.8×1.08=25.704Kvar（6）振捣机组Kx=0.65 cosΦ=0.65 tgΦ=1.12Pe6=9.6KwPjs6=Kx×Pe6=0.65×9.6=6.24Qjs6=Pjs6×tgΦ=6.24×1.12=6.99Kvar（7）塔吊组Kx=0.3 cosΦ=0.7 tgΦ=1.02Pjs7=Kx×Pe7=0.3×45.54=13.662KwQjs7=Pjs7×tgΦ=13.662×1.02=13.94Kvar（8）生活区用电Kx=0.7 tgΦ=1.02Pe8=34KwPjs8=Kx×Pe8=0.7×34=23.8KwQjs8=Pjs8×tgΦ=23.8×1.02=24.28Kvar（9）总的计算负荷计算，干线同期余数取Kx=0.9总的有功功率Pjs=Kx×(Pjs1+Pjs2+…Pjs8)=0.9×(70.083+11.9+26.4+9.8+23.8+6.24+13.662+23.8)=167.2Kw总的无功功率Qjs=Kx×(Qjs1＋Qjs2＋…Qjs8)=0.9×(138.77+12.14+26.93+9.996+25.704+6.99+13.94+24.28)=232.88Kw 总的视在功率总的计算电流计算：分－3 分－4（1）开1、开2到对焊机导线截面及开关箱内电气设备选择计算电流：查表Kx=0.45 cosΦ=0.45选择导线截面，铜芯橡皮绝缘导线35mm2(2)分1、分2到塔吊的导线截面及箱内电气设备的选择计算电流：查表得Kx=1 cosΦ=0.7 tgΦ=1.02选择导线截面，铜芯橡皮绝缘导线35mm2(3)开1、至分－5到钢筋机组导线截面及分箱内对应保护开关选择计算电流：查表得Kx=1 cosΦ=0.7 tgΦ=1.02选择导线截面：BX－3×25+1×16G50埋地敷设选择分－5中对应的开关为DI10－100/3（4）开2到木工机械到分—5计算电流：查表得Kx=1 cosΦ=0.7选择导线截面：BX－3×4+1×4G20埋地敷设开关箱内HK1－30/33×RC1A－30A漏保器：DI15L－20A（5）提升机分－6 开—1~开8计算电流：查表得Kx=1 cosΦ=0.7选择导线截面BX－3×6+1×6G25埋地敷设开关箱内：HK1－60/3 3×RC1A－60A 漏电器DZ15L—60/3（6）搅拌机分－7 开－1~开4计算电流：查表得Kx=1 cosΦ=0.68选择导线截面BX－3×10+1×10G32埋地敷设开关箱内：HK1-60/3 3×RC1A-60A 漏电器DZ15L-60/3（7）生活区分－8 开1 开2计算电流：查表得Kx=1 cosΦ=0.7开1选择导线截面：BX—3×6＋1×6G25开关箱内：HK－60/3 3×RC1A－60A 漏电器DI15L－60/3开2选择导线截面：BX－3×25＋1×16G50保护开关为DL10－100/3。
