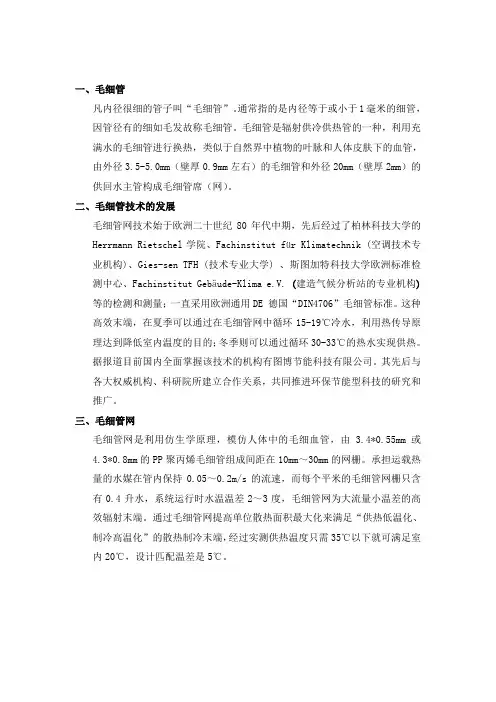

毛细管辐射供暖技术

1、节能建筑是否有必要采用毛细管热泵生态空调？

每个人的身体每小时产生10mg大于1微米的尘埃颗粒和1亿个0.5微米的尘埃颗粒。在密闭不通风的室内还有挥发性有机化合物（VOCs）、CO2、细菌、霉菌、尘螨、臭味等等。冬天早起晨练的人再回到自己的卧室就会有明显的感受---空气污浊得令自己也难以忍受。

现代节能建筑在追求节能时，墙体因保温而失去透气性，门窗密封性能提高使漏风几乎为零，因此现代人就像住在一个扎紧口袋的大塑料袋内，室内的污染物得不到排出和稀释；装修材料质量和过分装饰又使室内污染物浓度持续升高，只要停止有效通风，污染物浓度就会迅速恢复，从而引起“病态建筑综合症”：眼睛发红、流鼻涕、嗓子疼、头晕、恶心、皮肤瘙痒、困倦、失眠、记忆力减退、畸变、突变、癌变等。中国室内装饰协会环境检测中心透露：2004年，由室内空气污染引起的死亡人数已达11.1万人（直接原因），与每年的交通死亡人数相等。北京儿童医院血液科2004年的一项调查研究表明：近90%的小儿白血病患者家中近期都曾装修过！中国疾控中心2010年5月１６日公布最新调查结果表明，我国每年有２２０万青少年死于因室内污染所引发的呼吸系统疾病，其中１００万是５岁以下幼儿。有关数据显示，室内空气污染的程度高出室外污染５－１０倍，全球４％的疾病与室内空气质量相关。

甲醛被世卫组织确定为致癌和致胎儿畸形物质,在居室污染中据第一位。甲醛对呼吸系统具有遗传性损伤及致癌（即上一代人的损伤会遗传给下一代，下一代是在上一代的基础上继续累计直至发生病变）。所有的人造板材（不管是高、中、低密度，还是大芯板等等）、大多数的天然木材（为了能防腐、不变形、防潮等，许多不法商人用福尔马林溶液处理木材时间短、效果好、价格最便宜）、绝大多数的胶、布匹、皮革处理等等都不能保证不含甲醛！！！

目前使用的胶粘剂以脲-甲醛或三聚氰胺-甲醛为主，无法去除的游离甲醛是最主要的污染物，其释放期达8～15年（所谓合格板材，三到五年之内为强释放，八到十年为中释放，15年左右才到弱释放，而伪劣则谁也说不清楚），靠开窗通风或摆放绿色植物收效甚微，靠喷所谓的吸收剂或清新剂只能使污染叠加而更重。

一直以来，各种研究和各种改进不断推出，但在恒温恒湿恒氧空调系统（温湿度独立控制的新风系统）问世之前都无法将舒适、节能和优良的室内空气质量有机地结合起来。毛细管热泵生态空调在节能的同时进行新风置换，通过新鲜空气冲淡甲醛等有害物质的浓度，并使人体处于始终处于新风环境中，免受有害气体的侵袭。

2、什么是置换新风？作用是什么？

室内采用下送风，上排风的换风方式叫置换新风。作用是：

送风温度低于室内温度，沿地面蔓延形成新空气湖。人体温度远高于室内温度，低温新风在人体加热作用下上浮，包裹人体，让人始终处于新风环境中，并继续上浮通过排风口排除室外。这种气流方式为柱塞式单向流，如吸烟和人体异味都不会相互影响，包括甲醛在内的各种室内环境污染以最快速度排除。

室外新风除湿机也采用置换方式进行能量交换，夏季室外高温新鲜空气与室内排出的低温空气进行冷量交换，冬季室外低温新鲜空气与室内排出的高温空气进行热量交换，能节省所排出空气中65%以上的能量。

3、毛细管热泵空调为什么称为生态空调？

医学专家这样描述毛细管热泵空调系统：“整个毛细管网温度调节系统可以看作是人体的血液循环系统，集分水式毛细管网就是毛细血管、供回水主干管就是动脉和静脉血管、机组就是心脏、载体介质就是血液，而智能化的温控装置就是神经中枢和大脑；辅助的新风系统就是呼吸系统，调节湿度并保证空气品质。毛细管网热泵空调打造的是真正意义上的智能

化生态化生存环境！”

空调专家认为，毛细管热泵空调系统利用理想高效的换热器（28～35℃的低温热源可以采暖，16～20℃的高温冷源可以制冷），能够有效利用低品位能源打造高品质生活，实现一个系统采暖制冷两用，是可以改变人类未来生活方式的先进暖通空调末端，毛细管网的推广应用将引发传统采暖制冷技术的革命，具有广阔的市场发展前景，对节能减排降耗意义重大。

4、毛细管热泵空调不适合什么样的房子用？

毛细管网热泵中央空调系统营造的是高质量、高舒适的空气环境，不但要保证温度，还要保证舒适湿度，是一个高度智能化、集成化的系统。为保证整个系统安全可靠，又不至于运行费用消耗过高，达到一个最佳的运行管理系数，从设计角度考虑，有两种建筑不适合毛细管热泵系统：

1）、建筑物维护结构的保温性能不能满足节能65%以上的国家节能标准。

2）、中餐厅、健身房、洗浴间等人流密集、活动量大、水汽蒸发较重的场所。

如果采用毛细管热泵空调的建筑中含有中餐厅、健身房这些功能区，可以通过加装风机盘管进行解决。

5、毛细管网的安全可靠性如何？

制作毛细管网的原料是PP-R、PE-RT等热塑性绿色环保材料，可热熔成型，同时具有耐高温、耐高压、耐腐蚀的特点。管道的耐压能力与直径的平方成反比，毛细管虽然壁厚0.8mm却能耐19公斤压力，壁薄唯一怕针扎或划伤，所以成品保护很关键。我们的毛细管网做了8760H的严格测试，是国家化学建筑材料测试中心用一整年的时间测试完成的，110度水温19公斤压力测试365天不破裂、不渗漏，可见品质有多好，这个实验说明毛细管网可正常使用50年以上。

6、毛细管网技术传热效率高的技术依据是什么？

如图所示，毛细管网是由两根供回水主管和若干毛细管连接而成的集分水式结构，具有换热面积大、换热均匀、壁薄换热效果好、水力损失小的特点，决定了毛细管网采暖制冷的热效率都非常高，是一种高效的换热器。根据国家空调质检中心检测报告：样品在供水温度45℃，回水温度40℃，基准点温度20℃，ΔT=22.5℃时，单位面积散热量Qdr=240.88 W/m2，热效率几乎是传统地暖的2.5倍；样品在供水温度15℃，回水温度20℃，基准点温度26℃，ΔT=8. 5℃时，单位面积散冷量Qdl=122.84 W/m2。正因为毛细管网采暖制冷的效率都很高，决定了毛细管网能够有效利用低品位能源，打造高品质生活，实现节能和舒适效果，对国家节能、减排、降耗，提升建筑品质意义十分重大。这是毛细管网的核心价值之所在。

7、如何解决毛细管网辐射供冷时的结露问题？

（1）系统采用18℃左右高于露点温度的冷水辐射供冷。

（2）毛细管网辐射供冷需采取合理有效的独立除湿方式，可保证室内露点温度始终低于辐射面层的温度，不致结露。

（3）在每个房间设露点保护温湿度控制器，温湿度控制器与分集水器上各路电热执行器连接，当系统检查到有凝露危险时，自动关闭水路，防止凝露发生。

8、毛细管热泵生态空调为什么节能？节能多少？

在毛细管热泵生态空调系统中毛细管网是一个高效的散热末端，节能与否及节能多少要从整个系统来看。高效的末端为系统有效利用低品位的能源提供了必要条件，住房与城乡建设部组织国内权威专家对毛细管热泵空调项目进行了科技成果评估，结论是毛细管网与热泵或太阳能组合的系统可以比传统中央空调系统节能70－90％，具体分析如下：

与水/地源热泵结合

使用毛细管网技术以后：冬季热泵冷凝温度降低，原来45℃供水降到30℃左右，COP 提高，节能指标提高到60～80％；

夏季毛细管网直接利用水/地源热泵地能采集器作为自然冷源排除空调室内的显热，在处理占到总冷负荷60～70％左右的显热方面节能达到90％以上，此外采用毛细管网空调技术，削弱了常规空调系统中占有很大比例的启动冷负荷、尖峰冷负荷，空调送风量的减小也相应减少风机能耗达到50％以上，综合夏季节能指标65～75％；

无论冬季、夏季，毛细管网主要以辐射的方式承担室内冷热负荷，在保证与对流方式同等舒适度的条件下，冬季室内采暖温度可以降低2～3℃，夏季室内空调温度可以提高1～2℃，建筑冷热负荷可以降低5～10％。

因此，地源热泵与毛细管网结合应用，全年节能指标达到70％以上。

与太阳能的结合

毛细管的用能品位低，为太阳能的利用提供了可能和便利，在具备太阳能利用条件的地方，冬季利用太阳能制备10℃以上的低温热水，达到30℃时直供毛细管网系统供热，低于30℃时，由热泵主机在太阳能达到的温度基础上再继续加热，制取30℃采暖热水，大大降低热泵能耗；同时，可采用蓄热水箱蓄存热水供夜间使用。只有在连续雨雪天气（没有阳光）情况下，完全依靠地源热泵制热。冬季采暖热量的90％左右可以由节能率95％左右的太阳能系统提供，剩下的10％由热泵提供，则冬季节能率达90～94％。

与工业冷却水/废热水/地热尾水的结合

如果和工业冷却水/废热水/地热尾水进行换热，系统水温达到30℃时可直供毛细管网系统供热，低于30℃时可由热泵主机再从废水中提取能量制取30℃采暖热水，提取能量后的余水可重复使用。在供热工况下节能效果类似于太阳能工况。

9、毛细管热泵生态空调跟传统中央空调相比都有哪些优点？

1）、舒适度高：温湿度独立处理、温度均匀、柔和安静、无强风、无噪声、不传播细菌

2）、输配能耗低：1m³水相当于3840m³空气传播能量，输配能耗低。

3）、寿命长：末端可靠使用50年以上。

4）、不需要风机盘管，室内占空间很小。

5）、没有运动部件，一次施工终生免维修免清洗。

6）、实时供应新风，有效解决了室内甲醛等污浊有害气体对人体的长期侵袭，真正创造了绿色、低碳、节能、养生的健康生态环境。

7）、在空调效果相同情况下，冬季供热时水温仅为30℃（传统空调45℃），夏季供冷水温高达18℃（传统空调7℃），主机耗能下降60%以上。

10、毛细管网与结构埋管比较有哪些优势?

1）、节能性：可实现分户计量，将技术节能和行为节能相结合。

2）、安全性：即使遭破坏，毛细管管径小，不会出现水淹事故，查找漏点及修复十分简单，安全性好。

3）、施工简便：工厂预制，现场仅需要连接主管，与装饰面结合，对装饰影响最小，地面、顶棚、柱面、墙面任意安装。

11、毛细管网技术参数主要有哪些？

1）、毛细管网外径4.3mm，内径2.5mm，壁厚0.8mm, 干管为De20。单片毛细管网标准宽度为660mm，毛细管长度根据设计图纸而定，考虑到水力平衡等问题，一般长度不大于12m。

2）、毛细管网夏季供冷（处理显热）时，供水温度以室内辐射面层温度不低于室内露点温度为准，一般控制在18℃，供回水3℃温差；冬季采暖供水温度根据室内热舒适度要求决定，一般控制在31℃。如果用做室内局部高温（40℃以上）供热，考虑到毛细管网长期使用寿命，一般供水温度不超过65℃。供热时供回水3-5℃温差。

3）、毛细管网在温度65℃，压力0.6Mpa工况下使用寿命为50年，毛细管网爆破压力为5.6 MPa。

12、毛细管施工有何技术要求？

毛细管网材料为热水PPR，连接方式热熔连接，针对De20×2.0的主管，特殊情况在保证不漏水的情况下可辅以快速连接管件连接。

当环境温度平均低于5℃时，考虑到毛细管网冷脆性问题，如不配合相关温度保障措施，应停止施工。

毛细管网施工时，如果铺设在墙面或屋顶面，一般抹灰找平层厚度为0.5cm—1cm；如果铺设在地面用作超薄型地暖，底层需铺设保温层，兼具防止逆向传热和找平作用，保温层建议使用发泡水泥，一般厚度为2-3cm，毛细管网找平层厚度为1cm，中间无需铺豆石砼层，总占用层高为3-4cm。

13、安装了毛细管生态空调还能不能开窗户？

开窗目的是为了使室内空气与室外空气进行交换，从而改善室内空气环境。安装了毛细管网生态空调的房间，系统一般配备置换新风，室外空气经过新风机组处理后变成干爽洁净的新风，并通过置换的方式送进室内，始终保持室内环境处于清爽状态，没有开窗的必要。如果开窗，反倒造成能源的浪费。在室外湿度较大的情况下，开窗时房间内设置的露点保护温控器如果检查到有凝露危险时，会自动关闭水路，防止凝露发生，房间内温度将达不到设计的舒适标准。

14、安装了毛细管网的墙面如果想挂个壁画，钉个钉子怎么办？

现在的房子装修得漂漂亮亮的，很少有人会在墙上楔钉子了。如果说非要挂个壁画，可以在精装阶段预留。实在不行可以由我公司采用热成像技术，确定毛细管位置也是很方便的。

灯位预留插座预留顶棚抹灰隐蔽

15、毛细管网会不会漏水？

毛细管网在110℃、环应力1.9Mpa、8760小时，无破裂、无渗漏，而且毛细管网工厂预制，每片网出厂前经过25公斤压力检测。在施工过程中，管路连接完成后要进行打压实验。在抹面施工、待精装过程当中始终保压，如有破坏漏水及时处理。

16、个别房间温度不热（冷），达不到设计要求怎么解决？

1）、通过专业的工艺设计，保证每个房间实现流量平衡，同时采用先进的温控器和集分水器实现智能控制。

2）、通过专业的施工和后期系统调试，达到国家暖通验收标准后，才能交付业主使用。

17、毛细管热泵空调系统有什么缺点？

毛细管网末端系统是高舒适、低能耗的高端产品，造价较高。以前这项技术是德国垄断，价格非常高。现在经过我公司和合作机构自主研发和系统集成，系统整体成本降低了很多，但还是属于高端市场的适用产品。

毛细管热泵空调在供冷除湿方面对建筑物的维护结构有较高的要求，必须达到国家规定的节能65%的标准。同时在工艺设计和施工方面需要经过专业培训的设计人员和施工技术人员才能保证达到预期的目标。

18、毛细管网阻力是否很大，系统扬程如何考虑，水力平衡问题如何解决？

毛细管网可以看作是一个塑料暖气片，都是常规的暖通空调设计技术。

1）毛细管网是并联结构，阻力很小，一个子回路一般不超过两米，系统扬程的确定需通过最不利环路阻力计算。毛细管网的水是流经许许多多平行的毛细管道（并联），而大管系统是只流经一根管道（串联）。毛细管网的这种主管与毛细管形成的网栅结构，犹如人体中的毛细血管体系，起到分配、输送和搜集液体的功能。在网栅中和人体毛细血管中的液体流动速度基本相同，平均流速是0.05～0.20m/s。另外，管内流态为层流，这样当水流量增大后，毛细管内的压力损失呈线性关系增加，而不是通常的平方关系

2）每条支路我们尽量采用同程设计。每条支路所承担的面积都在20平米左右。

3）通过集分水器进行水路分配，在施工后打压调节。

19、房间开始供冷供热后多长时间才能显出效果？

每个房间实行分区分时智能温控，一般热惯性不超过0.5小时，以夏季供冷为例，通过热成像技术可以看到供冷时温度的变化。如下图所示：

末端施工注意事项：

毛细管热泵生态空调系统因其“恒温、恒湿、恒氧”的特点被越来越多的客户群体关注、认识、接纳。我公司经过多年的研究试验已经在毛细管热泵系统设计方面取得了重大突破，同时通过项目实施积累了丰富的施工经验。公司低碳展馆的成功验收、山东澳华展厅的稳定运行、淮南泉山大酒店的开工建设，以及西安中海铂宫别墅的成功实施……无论是设计还是施工我们都遵循了非常严格的规范制度，因为毛细管热泵生态空调系统不像传统空调，在任何一个环节出现的失误都足以影响系统的安全稳定性。现在根据我们已经实施的项目经验中提炼出部分重点施工注意事项，与大家交流探讨，以便在今后的施工中少走弯路，本次重点分析毛细管末端系统实施过程中的注意要点：

※毛细管网栅的铺设及供回水管的布置、保温注意要点

在毛细管网铺设之前要与业主（或甲方）充分的沟通，了解任何一个位置的装修方案，确定好每一片毛细管的铺设位置。这个过程中主要注意以下几点：

1.毛细管网铺设时与装修是否有冲突，毛细管铺设以后是否会被装饰材料或其他室内家具所遮挡影响使用效果，如有冲突要尽早与业主（或甲方）沟通定下解决方案；

2.粘贴或固定毛细管网之前要确定顶面（或墙面）无浮灰，如果有要先清理再铺设毛细管网，防止抹灰后顶面（或墙面）的脱落；

3.毛细管网如果用胶粘，粘贴时一定要用绿色环保胶水；

4.毛细管网不抹灰部分要做适当的保温处理（可用建筑用缝隙填充剂），其他管路的保温要严格按照设计要求进行；

5.毛细管网供、回水主管要尽量少用弯头，减小水路阻力。在过梁处要与业主（或甲方）定好方案再走管线，防止因与装修无法结合而造成返工；

6.温、湿度控制器要安装于每层或每个房间便于操作的位置，同时安装高度要和室内电器开关的高度保持一致。

※室内集分水器的选择、布置注意要点

目前，毛细管网换热器一般应用于高档建筑，对室内温度的控制要求十分严格。毛细管网供回水温差一般3－5℃左右，要求精确控制调节，对集分水器的选择除了满足地板采暖系统控制要求的条件外最好满足以下几点：

1.分、集水器主干管上设置可关断阀门，并加设置温度表显示供回水温度；

2.毛细管管壁超薄不足1㎜，系统防腐管材防老化尤为重要，所以循环系统的集分水器和阀门必须为铜质材料内外镀镍；

3.为满足高档建筑精装修要求，集分水器体积应尽量小，便于安装的同时要设置检修口方便后期维修。

※新风系统的施工和重力柜的位置及管路走向的注意要点

重力柜、新风主立管、分风箱以及送回风口位置的确定要结合施工图纸和业主（或甲方）充分沟通后，在不影响使用功能、方便施工同时便于对其装修装饰的基础上进行：

1.在每层的各个分支管上设置风量调节阀对风量进行调节，实现各个房间、区域的风量平衡；

2.重力柜与供回水管的连接处最好用活接连接，可实现毛细管网与主管道的拆卸分离，方便以后对重力柜的检修及清洗。同时在供水管道上加装阀门实现水量调节；

3.重力柜的放置高度及冷凝水管的布置都要保证冷凝水的顺利排放。

以上几点是我在毛细管热泵生态空调末端施工过程中的一些体验，在此和大家分享，在今后的实施过程中欢迎大家多加交流。
