静电手环点检操作指导书
静电环测试操作规范书
一、范围:凡本厂所有静电环测试作业均适用.
二、内容:
2-1投入物料:无
2-2使用设备: 静电环测试仪﹑静电环
2-3作业内容:
2-3-1测试者将静电环戴于手腕﹐且金属片与皮肤完全接触后扣紧.
2-3-2测试时﹐测试者先将静电环与腕带接触端扣好﹐然后把静电环之鳄鱼夹夹于静电环测试仪之输出线连接(如图1).
2-3-3测试者将其戴静电环之手掌与测试仪之圆金属面接触﹐测试仪上三个LED 灯会亮起其中一个﹐若中间绿色(GOOD)LED 灯亮且有蜂鸣声﹐则为合格（如图2）﹐若两边之红色(LOW 和HIGH)LED 灯任意一个亮﹐则为不合格（如图3）.
绿色灯亮OK 红色灯亮NG 图1 图2 图3
2-3-4若测试不合格﹐测试者先检查静电带与手腕之松紧度及静电环与测试仪输出线连接是否良好﹐第二次测试仍不合格则立即更换静电环﹐再进行测试﹐直到绿色(GOOD)LED 灯亮为止.
2-3-5测试合格﹐测试者将测试结果及日期填入《静电环测试记录表》内.
四、注意事项:
4-1测试时﹐触摸测试仪之圆金属面的手掌部位不能有手套或其它绝缘物﹐以免接触不良造成误判. 4-2戴好静电环且测试合格后方可作业.
4-3静电手环的宽松带需戴在手腕上且金属片与皮肤完全接触并拉紧，不可戴在手套或衣服上。
五、相关檔: 无
六、使用窗体:
6-1静电环测试记录表 测试仪金属面
测试
仪输
出线
与静
电环
连接。

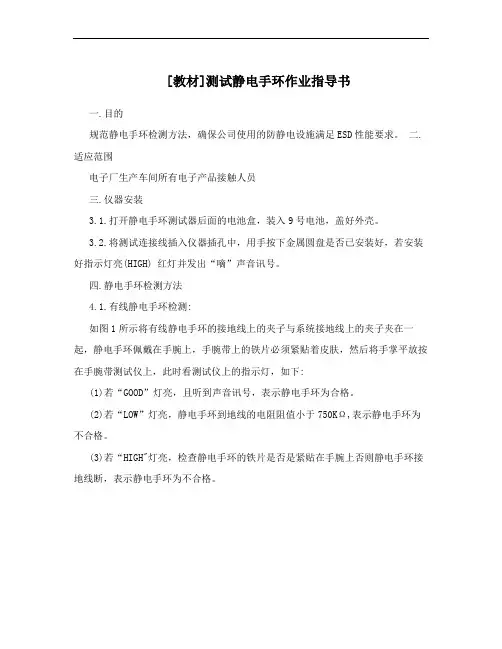

[教材]测试静电手环作业指导书
![[教材]测试静电手环作业指导书](https://img.taocdn.com/s3/m/bad8f8f9e45c3b3566ec8b6f.png)
[教材]测试静电手环作业指导书一.目的规范静电手环检测方法，确保公司使用的防静电设施满足ESD性能要求。
二.适应范围电子厂生产车间所有电子产品接触人员三.仪器安装3.1.打开静电手环测试器后面的电池盒，装入9号电池，盖好外壳。
3.2.将测试连接线插入仪器插孔中，用手按下金属圆盘是否已安装好，若安装好指示灯亮(HIGH) 红灯并发出“嘀”声音讯号。
四.静电手环检测方法4.1.有线静电手环检测:如图1所示将有线静电手环的接地线上的夹子与系统接地线上的夹子夹在一起，静电手环佩戴在手腕上，手腕带上的铁片必须紧贴着皮肤，然后将手掌平放按在手腕带测试仪上，此时看测试仪上的指示灯，如下:(1)若“GOOD”灯亮，且听到声音讯号，表示静电手环为合格。
(2)若“LOW”灯亮，静电手环到地线的电阻阻值小于750KΩ,表示静电手环为不合格。
(3)若“HIGH"灯亮，检查静电手环的铁片是否是紧贴在手腕上否则静电手环接地线断，表示静电手环为不合格。
4.2.无线静电手环检测:如图2所示将静电手环佩戴在手腕上，手腕带上的铁片必须紧贴着皮肤，系统接地线的夹子夹住无线静电手环上的螺丝帽，然后将手掌平放按在手腕带测试仪上，此时看测试仪上的指示灯，如下:(1)若“GOOD”灯亮，且听到声音讯号，表示静电手环为合格。
(2)若“LOW”灯亮，静电手环到地线(螺丝帽)的电阻阻值小于750KΩ,表示静电手环为不合格。
(3)若“HIGH"灯亮，检查静电手环的铁片是否是紧贴在手腕上，否则表示静电手环为不合格。
五.注意事项5.1.每天上班前按要求测试并记录，由班组长(或指定人员)签名确认。
5.2.在测试静电手环时手不能接触测试仪后面的插孔及连接线金属部位，否则测试结果会不准确。
5.3.在测试静电手环的过程中，两手不能佩呆防静电手套或者指套。
在测试过程中。
如果测试仪器不亮或很微弱时，说明测试仪的电池不足，请及时更换，以确保仪器测试能正确读取数值。

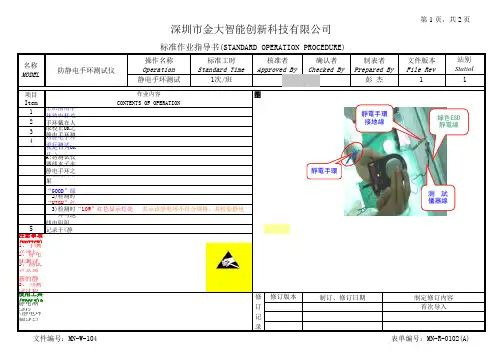

静电手环测试SOP - 副本
项目图
Item 1上班前用手抹放电杆首2再确认静电手环戴在人3取校正OK之静电手环测4
对静电手环进行测试：仪是否为OK 品 )A:将测试仪器线夹子夹B: 用非戴静电手环之并检测其结
果 1)检测时
“GOOD”绿 2)检测时“HIGH”红
环与地线电阻阻5
把测试结果记录于<静
注意事项(NOTICE)1、手腕
必须与2、静电环测试3、测试后必须4、更换新的静5、当测试过程使用工具
(TOOLS)&
修静电测
试仪订<静电环测试记
记录
3)检测时“LOW”红色显示灯亮 表示该静电环不符合规格，并检验静电制订、修订日期
修订版本制定修订内容制表者
Prepared By 核准者
Approved By 1
名称
MODEL
标准工时
Standard Time
作业内容
CONTENTS OF OPERATION
防静电手环测试仪
彭 杰
深圳市金大智能创新科技有限公司
标准作业指导书(STANDARD OPERATION PROCEDURE)
操作名称
Operation 站别Statiol 静电手环测试
1次/班
确认者
Checked By 文件版本
File Rev
1
首次导入
綠色ESD 靜電線
測試儀器線
靜電手環
接地線
靜電手環
ATTENTION
SENSITIVE DEVICES
OBSERVE PRECAUTIONS
ELECTROSTATI
FOR HANDLING。
静电环测试作业指导
作业指导书 1.目的
指导作业员工正确有步骤地测试静电环，从而保证每位作业员使用的都是测试合格的静电环。
2.范围
适用于公司生产过程中的每位作业员
3.配置仪器 静电环测试仪：EXALT-490
4.图示说明
5.作业说明
5.1 每天早上8：00和下午13：30在一进车间时作业员测试静电环.
5.2 将静电环戴在手腕上，注意静电环上的铁皮部分一定要与测试员的皮肤充分接触.
5.3 将静电环的夹子夹住静电测试仪上的夹子，注意一定要夹稳，同时用手将静电测试仪上的白色按钮（PRESS HERE)按下.
5.4 如静电测试仪上的绿色指示灯亮，表明静电环测试OK可以使用，如静电测试仪上的LO红色或HI 红色指示灯亮，表明静电环测试的电阻值偏小或偏大，此时要向自己的上司要求更换静电环，经重新测试OK后方可使用。
5.5 测试完毕后在『静电环测试记录表』上做好相应的记录。
5.6 静电环测试记录表每天须经各部门拉长确认，QA抽查测试作业员之静电环，并做好抽检记录。
5.7 『静电环测试记录表』由品质部参照『品质记录管制程序』保存。
6.相关记录
『静电环测试记录表』版本：A1文件名称：静电环测试指导书
文件编号：WI-ME-A-011制作：日期：2006-07-13审批：
日期：绿色指红色指
示灯不
红色指示灯不白色按
夹子夹。
静电手环检测使用指导
静电手环检测指导书
编号： SYTF-SYGW0201-2009-01/0
仪器
名称
静电手环 静电手环检测仪 仪器 型号 HAKKO498 使用 工位 静电手环 检测工位
附属工具 接地铁板 1.目的：
为了使操作者正确操作设备，以确保人身安全、设备的正常性能和测试结果的准确性。
2.适用范围：
适用于我司现使用的静电手环仪操作。
3.操作前准备：
3.1检测人员脚踩接地铁板，将接地线插头,插入测试仪上端的接地线插座内;
3.2将腕带扎紧手腕；接地线连接腕带；
3.3将手按测试仪板座，此时LED 指示灯亮起,并听到蜂鸣器声音。
1）如果绿色”GOOOD “灯亮时,表示连接系统良好。
2）如果红色”LOW ”灯亮时,须检查腕带接地连接电阻,因为可能低于800千欧姆,对人体有所影响。
3）如果红色”HIGH ”灯亮时,须检查腕带是否扎紧手腕,并检查腕带接地电阻，确保腕带未松脱测试仪接地线。
3.4测试操作图：
1.正确戴静电手环,有金属的一端带在手腕的上面，静电环的松紧要适中不能松。
2.静电环的鳄鱼夹与测试仪点检接收杆连接在一起。
3.右手轻轻按压测试仪金属触片,中间”GOOD ”亮且报警良好,两边”LOW “”high ”红色亮且无报警时，说明不良。
注意事项：
1.按动测试仪检测弹片时，不要使用单指按动。
2.使用时注意不要用力按压检测弹片，不得私自挪动检测仪，不得私自摘取测试线夹。
第1页 共1页。
插件工位静电环每日点检作业指导书
定期对静电环测试仪进行校准和维护。
管理点检记录，确保所有数据可追溯。
这些步骤确保了静电环的性能和安全性，从而保障了生产过程中的静电防护效果。具体的操作细节和要求可能因不同的生产环境和设备而有所差异，具体实际情况按实际操作而定。

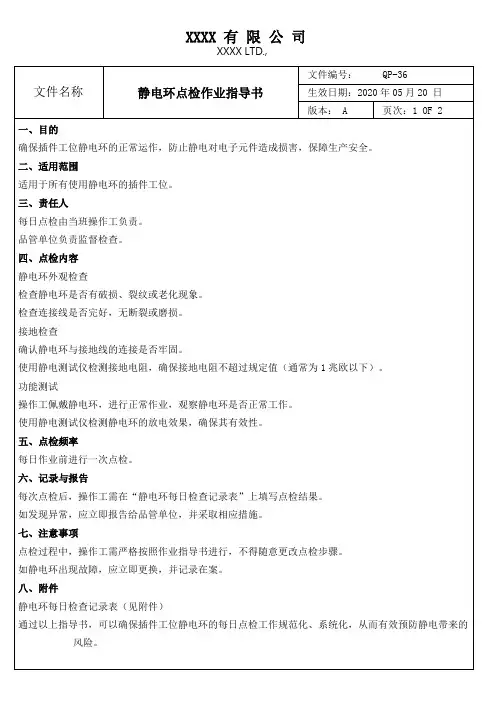

XXXX 有 限 公 司
XXXXLTD.,
文件名称
静电环点检作业指导书
文件编号： QP-36
生效日期：2020年05月20 日
版本： A
页次：1 OF 2
一、目的
确保插件工位静电环的正常运作，防止静电对电子元件造成损害，保障生产安全。
二、适用范围
适用于所有使用静电环的插件工位。
三、责任人
每日点检由当班操作工负责。
准备工作：
确保静电环测试仪是合格的，并且在有效期内。
确认静电环和静电鞋的状态良好，符合使用要求。
点检操作：
使用静电环测试仪对静电环进行测试。
记录测试结果，确保静电环的性能符合要求。
记录与报告：
将点检结果记录在点检表中。
检查点检表，确保所有使用的静电环都进行了点检并记录。
验证与确认：
确认点检记录的完整性和准确性。
八、附件
静电环每日检查记录表（见附件）
通过以上指导书，可以确保插件工位静电环的每日点检工作规范化、系统化，从而有效预防静电带来的风险。
XXXX有 限 公 司
XXXXLTD.,
文件名称
静电环点检作业指导书
文件编号： QP-36
生效日期：2020年05月20 日
版本： A
页次：2 OF 2
静电环点检的标准流程主要包括以下几个步骤：
使用静电测试仪检测静电环的放电效果，确保其有效性。
防静电手环测试作业指导书
二、操作
1
2
3
4
记录结果
作业员将静电手环测试结果记录在静电环测试记录表中，测试OK 划“√”，NG 划“×”，测试NG 需向领班确认静电手环是否OK,无效静电环则要求更换,如为误测则重复上述步骤直到测试OK 为止。
三、注意事项
1.作业人员每天上班作业前需对静电手环用静电环测试仪(图一)进行测试；
2.IPQC 须不定时抽查作业人员之静电手环测试状况及测试记录；
3.发现有不合格静电手环要立即进行更换。
一、操作流程
静电手环与与手接触良好作业人员将有线静电环戴于手腕并且最少有三点接触皮肤及松紧适中(图二)；
静电手环与测试仪接好用静电测试仪之锷鱼夹夹住静电手环另一端插头(图三)或用静电环插头插入静电测试仪插座孔内(图四)；
防静电手环测试作业指导书
XX 电子科技有限公司
测试（手按“PRESS HERE”键）用任一手掌按住“PRESS HERE”键，静电测试仪“LOW”灯(红色)亮或“HIGH”灯(红色)亮表示测试之静电环NG ，“GOOD”灯(绿色)亮表示测试之静电环为OK(图五、图六)；
四、相关图片
文件编号XX-QPA-ENG014制订日期2018/5/1文件版本
A/01
页 码
第1页，共1页
图一
图二图五
图三
LOW
GOOD
HIGH
PRESS HERE
图四
图六
N
OK
NG。
静电手环点检操作指导书
静电手环点检操作指导书一、引言静电手环是一种用于防止静电积累的设备，主要用于在电子制造、工业生产和实验室等环境中保护人员和设备免受静电电荷的影响。
为了确保静电手环能够正常使用并有效地发挥作用，进行点检操作是至关重要的。
本指导书将详细介绍静电手环点检操作的步骤和要点。
二、点检前的准备1. 准备工具：在进行点检操作之前，需要准备以下工具：- 静电手环- 静电检测仪- 清洁布或棉垫- 静电消散器2. 安全措施：在进行点检操作之前，确保在安全环境中操作，避免触电事故的发生。
同时，注意保护自身设备和电子制品的安全。
三、点检操作步骤1. 检查静电手环的连接：确保静电手环和接地装置之间的连接牢固可靠。
检查手环上的金属接地扣和导电材料是否完整，无损坏。
2. 检查静电手环的导电性能：使用静电检测仪测量静电手环的电阻值。
正常情况下，手环的电阻值应在合理范围内，如10^3〜10^6欧姆之间。
若电阻值过大或过小，可能会导致静电手环无法正常工作，需要进行维修或更换。
3. 清洁静电手环：使用清洁布或棉垫轻轻擦拭静电手环的金属接地扣和导电材料，确保其表面干净无尘。
注意不要使用含有化学物质的清洁剂，以免对手环造成损伤。
4. 检查周围环境：确保点检操作的周围环境干净无尘，尽量避免静电产生和积累。
如果周围环境存在静电问题，可以适当使用静电消散器进行消除。
5. 定期检测：进行静电手环的点检操作应该是定期的，建议每周执行一次，以确保其长期有效地工作。
四、点检后的记录和处理1. 记录点检结果：将每次点检操作的结果记录下来，包括电阻值、清洁情况和任何发现的问题。
这样可以追踪手环的使用情况，并及时处理问题。
2. 处理问题：如果在点检过程中发现手环存在问题，比如导电材料受损、电阻值异常等，应立即停止使用，并及时联系相关人员进行维修或更换。
3. 提醒使用者：在点检后，务必向使用者提醒静电手环的正确使用方法和注意事项，以确保其能够正确佩戴和使用。
ESD各项测试验证作业指导书(SOP)
1.目的：建立公司内部各项静电防护项目的测试规范，统一防静电测试方法与判定标准。
2.范围：适用于本公司静电防护项目的检测，如：接地系统、防静电地板（地垫）、防静电工作台（桌垫）、周转箱、包装袋、防静电手环、人体静电防护用品、离子风机、烙铁等辅助工具。
3.内容：3.1静电手环：3.1.1测试仪器：静电手环测试仪3.1.2测试方法：图1-1 静电手环测试示意图 3.1.2.1来料检验时进行抽样测试，并记录于《静电手环测试记录表》。
3.1.2.2静电手环由IQC 进行抽样测试。
3.1.2.3必须将腕带扣反面金属接触到手腕时，才能进行测试。
3.1.2.4测试时，腕带扣住一只手，另一端香蕉头插入测试器上的测试端子。
3.1.2.5测试者用手指按下导通器上金属键，看导通器上灯号显示，如图1-1：① 绿灯GOOD 亮－OK ，且BUZZER 长鸣。
② 黄灯LOW 、红灯HIGH 亮－失败，BUZZER 无声（需更换腕带或腕带线再测试）。
3.1.2.6且于测试中增加摆动手腕的动作，以确认是否有接触不良。
3.1.2.7测试中若发生有两个灯号同时亮时（绿、黄灯亮或绿、红灯亮），应更换新品或其他良品腕带（腕带或腕带线）再测。
（a ）若灯号显示正常，则确认腕带部份不良应更换。
（b ）若灯号依然显示两个灯亮，或者时好时坏，判定可能测试器为不良品，应立即通知组长处理，将该测试器重新校验或送修。
3.1.3测量频率：来料检验（抽样）3.1.4记录表单：《静电手环测试记录表》QC-BD-074静电手环测试仪黄灯、红灯亮NG 绿灯亮OK3.2人体综合电阻测量：3.2.1测试仪器：人体综合电阻测试仪3.2.2操作方法：3.2.2.1作业员需标准着装（静电帽、静电衣、静电鞋、静电手环等）（如图1-2）后，站立于人体综合测试仪上。
说明：头发压入防静电帽中；静电衣袖子不允许挽起；穿静电鞋时，光脚或穿纯棉袜，保证导通性。
如果工作岗位要戴防静电手套或者手指套的，也需穿戴完整。
静电手环点检作业指导书
制作审核核准平衡工时标准产能NoNo用量112文件编号：VK-SPE0005A版本/版次：A/0页码/页次：1 of 1制作日期：2017/1/12二、点检操作：1、将接地线插头,插入测试仪上端的接地线插座内。
2、将腕带扎紧手腕；接地线连接腕带。
3、将手按测试仪板座，此时LED指示灯亮起,并听到蜂鸣器声音.如果绿色”GOOOD“灯亮时,表示连接系统良好。
如果红色”HIGH”灯亮时,须检查腕带是否扎紧手腕,并检查腕带接地电阻，确保腕带未松脱测试仪接地线， 如果红色”LOW”灯亮时,须检查腕带接地连接电阻,因为可能低于800千欧姆,对人体有所影响..三、注意事项1巡检每天开线前对静电手环进行点检，对总装有要求静电防护的岗位所使用的静电手环均需点检，包含返修岗位。
2点检完毕后由巡检在《静电手环点检表》中做记录。
3测试不良的静电手环由巡检通知当班班组长，班组长必须立即更换，不允许再次使用。
静电手环点检操作规程一、目的为了使操作者正确操作设备，以确保人身安全、设备的正常性能和测试结果的准确性。
品名规格/治工具名称料号/治工具参数色标作业位置静电环测试仪设备名称静电环设备型号作业内容图示说明正确佩戴静电手环,有金属的一端在手腕的上面,静电环的松紧要适中不能松. 如皮肤较为干燥，可以涂抹护手霜或凡士林等进行润湿，增大接触。
静电环的鳄鱼夹与测试仪点检鳄鱼夹连接在一起，也可以静电环的头部直接插入静电测试仪接地端口中。
左手按压测试仪金属触片,中间”GOOD ”亮且报警说明静电手环良好,两边”LOW “”high ”红色亮且无报警时，说明不良。
静电手环检测作业指导
静电手环戴好后可以开始检测,用手按住静电检测仪金属开关按钮（如图四所
4
示）。检测仪上有三个指示灯,如检测后亮绿色灯,则检测结果为合格；如检 测后亮红色灯,则表示静电手环已经损坏,请更换静电手环后，再重复以上检
测动作。
5 检测完后必须在静电点检表格内做好检测记录。 6 静电手环检测通过后即可进入生产岗位进行作业。
序号
作业前准备工作
1 要求所有作业人员上班前自己检查静电手环，按作业指导书检测。
将静电手环带在手上,让静电手环背面金属片接触到人体皮肤表面。（不能太 松也不能太紧,能接触到皮肤表面即可)（如图二所示）
将测试仪夹子夹在无线静电手环正面金属端子上面（如图二所示），若为有 3 线静电手环则将测试仪夹子夹在有线静电手环的同一接地点（如图三所示）
序号 1 2 3 4
注意事项 不能未检测直接对产品进行作业 检测时发现静电手环不良后,不能将不良静电手环戴进车间作业 静电手环背面金属片一定要接触到手皮肤表面 作业时静电手环夹子要夹在静电线上的铁线上。(不能夹在绝缘皮上)
拟制 审核 批准
静电手环检测作业指导书
作业视图
图一
图二
图三
图四
适用范围
文件编号
贴片房、单调组（插件与调试岗位）、线路 板装配岗位、品管部（电子原材料检验岗 位）、维修部（线路板维修岗位）、仓储部 （电子器件发料岗位）
版本号 制定日期
工具及 设备
有线静电手环、无线静电手环、静电测试仪（HAKKO498）
目的 规范本公司的作业规程,保障客户产品的品质,增强客户满意.
静电环点检作业指导书
静电环点检作业指导书1.0目的防止因静电不导通而影响或损坏电子元件或线路板，特对所使用的静电手环进行点检。
2.0范围生产线在用静电手环（有线或无线）。
3.0职责检测仪器的使用人员负责对仪器做日常保养和使用前的点检确认，发现测试异常时，应立即报告相关管理人员进行处理。
4.0定义无5.0内容5.1 点检装置：腕带测试仪。
5.2 要求所用装置应有CNAS认可的计量机构进行校准合格，每年需校准一次。
并在校准有效期内使用。
5.3 点检操作方法5.3.1有线静电手环：5.3.1.1 测试者戴上静电手环，将静电手环连线的另一端与腕带测试仪顶部的接头或插孔连接。
如静电手环连线一端为香蕉插头，插入顶部右边的插孔；如静电手环连线一端为鳄鱼夹，则夹在顶部中间的小立柱上；如静电手环连线一端为接扣，则扣在左边的扣座上。
5.3.1.2 按下测试仪上的金属测试板。
5.3.1.3 如果绿色的“PASS”（通过）灯亮，并发出“哗—”的声音，表明被测试的静电手环正常，可以使用。
5.3.1.4 如果“HI—FALL”或“LO—FALL”的灯亮，说明该静电手环已失效，须立即更换。
“HI—FALL”黄灯亮，表示静电手环是高阻值，此时不能导通静电。
“Lo—FALL”红灯亮，表示静电手环是低阻值，可能有短路的地方，此时使用不安全。
如果低电压“LO-BAT”灯亮，表示电池电压不足，此时需更换电池。
5.3.2 无线静电手环：5.3.2.1 无线静电手环的点检需要在手环的金属部位引出一根连线，连线的另一端与腕带测试仪顶部的接头或插孔连接。
5.3.2.2 其余步骤与5.3.1.2~5.3.1.4相同。
5.4 点检周期及结果处理5.4.1 点检合格的静电手环方可使用。
不合格的静电手环禁止使用。
5.4.2 静电手环的点检根据使用频率每个星期至少进行2次。
并记录在“静电手环点检测试记录表”中，点检记录保存至少1年。
5.4.3 新购回的须经点检合格后方能提供使用。
防静电环操作指导书
防静电环操作指导书一、概述防静电环是一种用于防止静电干扰的装置。
静电干扰是在电子设备生产和维护过程中非常常见的问题，可能导致设备损坏甚至失效。
为了保护设备免受静电干扰的影响，正确使用防静电环是至关重要的。
本指导书将为您提供关于防静电环的操作指导，以确保您正确、安全地使用该设备。
二、操作准备1. 确保在操作防静电环之前，您已经了解了有关静电干扰的基本知识，以及防止静电干扰的各种措施。
2. 在开始操作之前，确保您的手和工作区域干净无尘。
使用清洁湿布擦拭工作区域表面，以去除任何可能产生静电的污垢。
3. 确保您佩戴合适的防静电装备，包括防静电手套、防静电鞋、防静电服等。
三、操作步骤1. 将防静电环穿过指定位置，通常是将其穿在手腕上。
确保环的接触面与皮肤紧密接触，以确保电荷能够正确地释放。
2. 在使用防静电环的过程中，避免使用任何可能产生静电的物质，例如塑料袋、塑料容器等。
3. 避免与带电物体接触，以免静电荷通过环传导到您的身体和设备上。
4. 在操作过程中，避免进行过于激烈的运动，以减少静电产生的机会。
5. 不要与其他具有较高静电风险的设备靠近，尽量保持适当的距离。
6. 在使用防静电环期间，注意避免触摸面部、眼睛和口部，以免引起感染或其他健康问题。
7. 当您暂时离开工作区域时，务必将防静电环从手腕上取下并妥善存放在指定的地方，以防止其丢失或损坏。
四、常见问题解答1. 防静电环是否需要定期更换？是的，根据厂商的建议，防静电环应定期更换以确保其正常工作。
通常建议每三到六个月更换一次。
2. 防静电环能否防止所有类型的静电干扰？防静电环可以有效降低静电干扰的风险，但并不能完全消除所有类型的干扰。
因此，在使用防静电环的同时，仍然需要采取其他的静电防护措施。
3. 防静电环可以用于所有类型的工作？是的，防静电环可以用于各种需要防止静电干扰的工作环境，例如电子设备制造、维护、修理等。
五、安全注意事项1. 使用防静电环时，请确保遵守所有相关安全规定和指南。
静手环测试指导及静电释放操作指导书
操作指导书生效日期：XXXXXXXXXX
工序名静手环测试指导及静电释放作业名称线别工位文件版次文件编号
A/0
一.操作示图：
使用工具/辅料注意事项
修
订
记
录NO版本修订内容日期修改人做成确认承认
静电测试仪和静电消除桩1.手环内侧金属面必须紧贴手腕皮肤，不能戴在手套上或衣袖上2.测试静电手环时手不能接触测试仪后面的插孔及连接线金属部位，否则测试结果会不准确 3.如果测试仪器不亮或很微弱时，说明测试仪的电池不足，需及时更换，以确保仪器测试能正确读取数值4.使用无线静电手环，必须要每天触摸静电释放器进行静电释放5.测试静电手环的过程中，两手不能佩戴防静电手套或者指套
1.将静电手环佩戴在手腕上，手腕带上的铁片必须紧贴着皮肤（如图所示一）
2.将系统接地线的
夹子夹住无线静电
手环上的螺丝帽（如
图所示一）
3.将手掌平放按在PRESS HERE键上，观察测试仪上的指示灯（如
图所示一），若“GOOD”灯亮，且听到声音讯号，表示静电手环为：
合格；若“LOW”灯亮，静电手环到地线(螺丝帽)的电阻阻值小于750K
Ω,表示静电手环为：不合格；若“HIGH"灯亮，检查静电手环的铁
片是否是紧贴在手腕上，否则表示静电手环为：不合格
4.将手放在静电释放器上3秒
钟以上，消除人体静电，并对静
电手环进行静电释放（如图所示
二）
图一
图二。
静电手环点检操作规范
四川凯越光电科技股份有限公司
静电环点检操作规范
文件编号:SCKY-SC-SMT-005
版 本/次: 页 码: 生效日期:
A 第 12 页 共 4 页 2010 年 03 月 11 日
1、目的
静电环点检操作规范 保证与产品直接接触的人员所使用的静电环处于 OK 状态，以确保品质。
2．范围
适版用次于所有修使订用说静明电环工撰序写。日期
撰写人
审查人
备注
3．职责A
初版
2010. 3. 11
杨超
3.1 使用静电环部门负责检测静电环是否 OK，若发现异常及时更换。
3.2 品质部负责静电环检测仪的校准工作。
3.3 维修组负责对接地线进行定期检测，保证接地线处于良好接地状态。
4．内容 4.1 静电环使用部门要将所有静电环编号，列出清单以便区分管理。
足，则说明静电环不良，应及时更换 OK 的静电环使用。
4.3 作业员检测完毕后，要在《静电环点检确认表》上对应的栏内作相应标识，在签名栏
内确认；如果有部分静电环当天未使用，则在相应栏内作未使用的标识；不良的静
电环要在备注栏内注明详细情况。
4.4 各部门管理人员负责监查每天的检测工作是否进行，并确认效果。
版 本/次: 页 码: 生效日期:
A 第 3页 共 4页 2010 年 03 月 11 日
1．首先戴好静电环。
2．静电环和检测仪夹在一起。
3．用手按压检测仪金属检测区域。
4．绿灯（GOOD）亮表示 OK。
4.6.2 接地线点检方法： 校正绝缘电阻表：将绝缘电阻表的两根连接线夹住，使其导通（见下图 2）；用手握住绝 缘电阻表的把手往顺时针方向摇动（见图 4）。确认指针指在‘0’的位置。
静电环测试操作指引
静电环测试仪操作引导编制日期审查日期同意日期订正记录日期订正状态改正内容申请改正人审查同意1 目的规范静电手环检测方法，保证企业使用的防静电设备知足ESD性能要求。
2 范围使用全部静电环测试仪的操作方法。
3 权责3.1作业员戴上静电环作业以前，需在指定的静电环测试仪上测试合格后方可上线作业。
3.2 IPQC 必要保证每个作业员佩戴静电环是有开释静电功能的，若静电环测试NG立刻要求改换。
4名词定义4.1 静电环测试仪器；测试静电手环能否合格或不合格种仪器。
4.2 有线静电手环: 为防备人体接触敏感组件而造成静电损坏,佩戴于手(脚)上的防静电物件,并用一根导线连结接到大地。
5作业内容5.1 仪器安装；翻开仪器后边的电池盒，装入9V电池，盖好外壳。
将测试线插入仪器插孔中，用手按下金属圆盘检查能否安装好，若安装好指示灯亮（HIGH）。
5.2测试方法；固定测试在保证静电手环测试仪通电状况下，先佩戴好静电环，手段带内金属片须贴紧着手皮肤，再将静电手环的鳄鱼夹与测试仪的连结线相连，最后按下测试仪上的金属按钮 2~3 秒，待指示灯稳固后再判断。
（如图 1，2）图1图2挪动测试（工作时的测试方法）在保证静电手环测试仪通电状况下，且在工作时期测试，先将静电环测试仪夹于静电接地在线或静电手环的鳄鱼夹上，再通知被测试人员按下测试仪上的金属按钮 2~3 秒，待指示灯稳固后再判断。
（如图 3）图 35.3 测试判断；当测试仪上的绿色“ PASS或GOOD”灯亮，且听到蜂鸣器“滴”的声音序号时，表示静电环合格；当红色“ LOW或 HIGH”灯亮，在确立静电手环与仪器连结好的状况下说明该静电手环已不合格要实时改换静电环，并从头测试直到改换测试合格为止，最后将测试结果记录于《静电环检查记录表》内。
5.4静电环测试仪功能确认；静电手环功能确认用一个合格的静电环样本按标准测试方法确认，若绿色PASS或 GOOD灯亮表示此仪器功能正常；若红色LOW/HIGH灯亮表示此仪器功能部正常，需停止使用并办理。
EP-PD-SOP-006 防静电检测作业指导书
编号EP-PD-SOP-006版本A\0页码1-1编 写审 核批 准日 期2009-6-19★ 善用资源 防止污染 自我完善 人人有责 ★ 1.目的：2.范围：如亮红灯则为NG （图二），示为此静电手环不可使用，应即时知会当班拉长，确认不合 格后立即更换新的合格静电手环。
5.11 拉长每周抽查两次，并在记录表中记录。
（图三）2.1 生产所有人员。
5.4 测试时，手触测试仪金属片时，指示灯亮绿灯并可听到嗡嗡作响声，则示为OK （图一）。
3.1 静电环测试仪。
3.2 静电手腕检查记录表。
4.权责：5.6 静电控制测试仪在使用过程中，如发现无法测试时，应即时向管理人员反映。
3.工具：5.5 测试OK 后作好静电检测记录登记以备查阅。
6.附录：6.1 填写此表：《静电环检测记录表》 №：EP-PD-QR-0154.1 所有佩戴静电手环的人员要进行检测，相关负责人要做好记录。
5.作业内容：5.1 佩带防静电手环时，打开可调节手环扣片，调节导电带的长度，手环上的金属须与手臂内 5.2 静电带的金属夹头必须在静电接地铜线的露铜部分上。
5.8 有固定工位员工戴有绳静电环，流动工位戴无绳静电环。
侧紧贴，接触，以不感到过紧为准，不可隔衣物佩戴。
5.9 测试OK 的在表格中对应的日期栏打“√”，NG 时“×”打休息时打“O”。
（图三）5.10 任何人员检测后都需作相关记录，每班各记一次。
5.3 测试时，必须确认静电带是否佩带OK 及有没有与静电检测夹夹好。
5.7 不合格静电手环，需立即更换后方可使用。
防静电检测作业指导书能极电源（深圳）有限公司 1.1 避免生产人员使用不合格防静电手环，确保公司产品正常生产。
静电手环测试仪作业指导书
【工程概要】监视手腕带是否戴好，监测静电手环是否损坏【目的】保护电子产品免受静电损坏，提升产品良率及品质质量的可靠性【静电及危害】1.物体表面带正电荷，另一个物体表面带负电荷，存在于两个物体间的静电电荷叫静电2.两个物体接触时会产生静电放电，发生迅移的电荷转移，就会电坏产品【测试前准备】测试器、静电环、圆珠笔【静电环结构】导电松紧带、活动按扣、弹簧软线、保护电阻及夹头【测试步骤】1.戴静电环（图一）(图二)（图三）要求:戴在左手手腕位置并且静电环的腕带应拉紧，以保证金属部分要求与皮肤充分接触!以便于良好导电.备注：1.静电环金属部分要与手心方向的手腕上的皮肤充分接触；(图三)2.静电手环不可松松垮垮，不可隔着静电服。
（图一）（图二）2.连接静电环（图三）左手持静电环金属夹右手持静电测试仪金属夹连接好OK!以便于静电环与静电测试仪导通.3.测试静电环准备（图四）方法:将戴好静环的左手贴合静电环测试仪感应区!4.测试静电环（图五）方法:做好第三步工作之后手压下测试仪感应区.绿灯亮(GOOD)为正常并且伴有响声;红灯亮(HIGH)为不正常属开路状态;红灯亮(LOW)为不正常属短路状态.5.测试O K,签名（图六）方法:在显示绿灯亮,表示静电环完全OK,在签名册上找自己的姓名位置打:√.错误戴法错误戴法正确戴法图一图二图三图四图四图五图六【注意事项】1.有限接地手腕，使用时腕带与皮肤必须接触，并且确保接地线是否接地2.夹头必须夹住地线除皮金属上3.定时测量，必须带正确，不能隔着衣服4.测量时路灯必须亮起为O K【备注】1.静电环如果出现异常情况,须第一时间知会拉长更换。
2. 测试仪引线必须放置在指定位置。
3. 测试时不能粗暴作业,须轻拿轻放。
4. 未做静电测试上班者处以5元/次罚款。
5. 损坏仪器者照价赔偿。
6. 静电环的作用是与接地地线相接让人体多于静电电荷通过电阻进行静电放电。
静电环测试操作指引
静电环测试仪操作指引编制日期审核日期批准日期修订记录日期修订状态修改内容申请修改人审核批准1目的规范静电手环检测方法，确保公司使用的防静电设施满足ESD性能要求。
2范围使用所有静电环测试仪的操作方法。
3权责3.1作业员戴上静电环作业之前，需在指定的静电环测试仪上测试合格后方可上线作业。
3.2IPQC必需确保每个作业员佩戴静电环是有释放静电功能的，若静电环测试NG立即要求更换。
4名词定义4.1静电环测试仪器；测试静电手环是否合格或不合格种仪器。
4.2有线静电手环:为防止人体接触敏感组件而造成静电破坏,佩带于手(脚)上的防静电物品,并用一根导线连接接到大地。
5作业内容5.1仪器安装；5.1.1打开仪器后面的电池盒，装入9V电池，盖好外壳。
5.1.2将测试线插入仪器插孔中，用手按下金属圆盘检查是否安装好，若安装好指示灯亮（HIGH）。
5.2测试方法；5.2.1固定测试5.2.1.1在确保静电手环测试仪通电情况下，先佩戴好静电环，手腕带内金属片须贴紧着手皮肤，再将静电手环的鳄鱼夹与测试仪的连接线相连，最后按下测试仪上的金属按钮2~3秒，待指示灯稳定后再判定。
（如图1，2）图1图25.2.2移动测试（工作时的测试方法）5.2.2.1在确保静电手环测试仪通电情况下，且在工作期间测试，先将静电环测试仪夹于静电接地在线或静电手环的鳄鱼夹上，再通知被测试人员按下测试仪上的金属按钮2~3秒，待指示灯稳定后再判定。
（如图3）图35.3测试判定；5.3.1当测试仪上的绿色“PASS或GOOD”灯亮，且听到蜂鸣器“滴”的声音序号时，表示静电环合格；当红色“LOW或HIGH”灯亮，在确定静电手环与仪器连接好的情况下说明该静电手环已不合格要及时更换静电环，并重新测试直到更换测试合格为止，最后将测试结果记录于《静电环检查记录表》内。
5.4静电环测试仪功能确认；5.4.1静电手环功能确认5.4.1.1用一个合格的静电环样本按标准测试方法确认，若绿色PASS或GOOD灯亮表示此仪器功能正常；若红色LOW/HIGH灯亮表示此仪器功能部正常，需停止使用并处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
静电手环点检操作指导书
摘要：
静电手环是一种用于防止静电危害的安全工具。
为了确保静电手环的正常使用和防护效果，本文档提供了详细的静电手环点检操作指导。
1. 引言
静电手环被广泛应用于电子、半导体、医疗、化工等行业，用于保护工作人员、设备和产品免受静电危害。
静电手环连接人体和地面的导电物质，可将人体积累的静电释放到地面，避免静电放电导致的意外和损害。
2. 点检前准备
在进行静电手环点检前，请确保以下准备工作已完成：
2.1. 工具准备：工作证、松紧带、螺丝刀等。
2.2. 了解手环：熟悉静电手环的结构和特性，包括导电材料、接地线等。
2.3. 解决静电问题：确认工作场所的地面是否符合要求，确保地面导电性良好。
3. 点检步骤
以下是静电手环点检的详细操作步骤：
3.1. 检查导电材料：检查静电手环的导电材料，如金属表面、导电绳、接地插头等是否有锈蚀、损坏或松动。
3.2. 检查接地线：检查静电手环与接地线的连接是否稳固，接地线是否磨损或断裂。
3.3. 检查松紧带：检查静电手环松紧带的使用情况，是否有损坏或松动。
3.4. 检查扣环：检查静电手环的扣环是否完好，是否能够牢固地固定在手腕上。
3.5. 检查接地线连接器：检查静电手环的接地线连接器是否完好，是否能够稳固地连接接地装置。
3.6. 测试静电手环：使用静电测试仪或静电测量仪对静电手环进行测试，确认其防护性能是否符合标准要求。
4. 点检记录与维护
在点检过程中，应及时记录点检结果，包括点检日期、点检人员、点检情况等信息。
如果发现问题或异常情况，应立即向上级汇报，并及时修复或更换静电手环。
5. 安全提示
使用静电手环时，请注意以下安全提示：
5.1. 定期点检：定期进行静电手环的点检，确保其正常使用和防护功能。
5.2. 正确佩戴：正确佩戴静电手环，确保接触皮肤的导电材料与皮肤充分接触。
5.3. 防保养：避免使用尖锐物品刮蹭静电手环，防止损坏导电材料。
5.4. 避免接触水：静电手环不应接触水或湿润环境，以免影响导电性能。
结论：
本文档提供了静电手环点检操作指导，确保静电手环的正常使用和防护效果。
通过定期点检和维护，可避免静电危害对人体和设备的损害，并确保工作环境达到安全标准。
