工厂供电设计 指导
工厂供电设计
![工厂供电设计](https://img.taocdn.com/s3/m/12e4ec0d2f3f5727a5e9856a561252d381eb2045.png)
工厂供电设计工厂供电设计是指对工厂的电力供应系统进行设计,确保工厂能够获得稳定、可靠、安全的电力供应。
以下是一些建议和步骤,供您参考:1. 确定电力需求:首先需要明确工厂的电力需求,包括设备、照明、空调等各项用电设备的功率需求,并预留适当的余量。
2. 分析用电特点:对工厂用电特点进行分析,包括用电负荷的大小、峰值等,以便选择适当的供电装置。
3. 设计供电系统:根据工厂用电需求和用电特点,设计供电系统,并决定是否采用主供电和备用供电,以保证电力供应的可靠性和连续性。
4. 考虑用电安全:确保供电系统稳定可靠,并考虑电气安全措施,如接地系统、过载保护、漏电保护等,以提高用电设备和人员的安全。
5. 选择供电设备:选择适当的供电设备,如变压器、开关柜、配电盘等,并确保设备符合工厂用电需求和安全要求。
6. 进行容量计算:根据工厂的用电负荷和用电需求,进行供电系统的容量计算,包括变压器容量、主干线容量等。
7. 进行线路布置:对供电线路进行布置,包括主干线、分支线路、配电线路等,确保供电线路的合理布局和安全性。
8. 进行系统联络:对供电系统进行系统联络设计,确保各个供电设备之间的互联性和互补性,以提高供电系统的可靠性。
9. 进行设备选型:根据工厂的用电需求和供电系统设计,选择适当的供电设备,如变压器、开关柜、配电盘等,并确保设备符合工厂用电需求和安全要求。
10. 进行施工和验收:根据供电系统设计方案,进行供电系统的施工,并进行验收工作,确保供电系统能够正常运行和符合安全要求。
以上是一些工厂供电设计的基本步骤和建议,具体的设计方案还需根据工厂的具体情况进行细化和完善。
建议您咨询专业的电力设计和施工单位,以确保供电系统的可靠性和安全性。
工厂供电专业课程设计指导样本
![工厂供电专业课程设计指导样本](https://img.taocdn.com/s3/m/44759ceec1c708a1284a4448.png)
工厂供电专业课程设计指导工厂供电课程设计指导第十章设计说明书的编写和设计图样的绘制第一节设计说明书的编写设汁说明书是课程设计和毕业设计结束时必须提出的重要设计文件。
在工程设计中,初步设计阶段结束时也必须编写出设计说明书,而施工设计阶段则不要求系统的设计说明书,必要的文字说明只作为施工图样的补充。
一、设计说明书编写的一般要求1.必须阐明设计主题1)首先必须说明设计的项目名称(设计题目)、任务要求及分工情况。
2)简要说明设计的依据,包括设计原始资料的摘要。
3)整个设计说明书要反映出设计的指导思想或遵循的设计原则。
2.应突出阐述设计方案1)要突出设计方案的选择比较。
例如对变配电所的主结线方案,一般要求选2~3个比较合理的方案来进行技术经济分析比较。
从中优选一个最佳方案。
2)设计方案的比较要简明,分析要全面,论述要科学有据。
3.文字要精炼,计算要简明1)说明书的文字叙述要开门见山,不要滥用修饰词;特别是写“前言”,要实事求是,切忌虚夸。
2)文字说明要精炼、准确,要符合现代汉语规范,讲究标点符号用法,避免语法、修辞和逻辑错误。
字迹要清楚,力求工整,切忌写错别字。
3)选择计算要简明,力戒繁琐,尽量采用一目了然的图表形式。
4.条理要清晰,层次要分明1)除“前言”或“结语”外,设计说明书的中间主体部分应尽量采用条款分明的形式,罗列叙述,或采用图表格式,力求作到条理清晰,叙述清楚。
2)要按照设计的顺序,安排好说明书的层次结构。
前后之间既要层次分明,又要有逻辑联系。
3)设计说明书要统一编写页码,前面要编写“目录”。
目录中的章节序号、标题及页码,均应与正文一致。
作为课程设计和毕业设计的说明书,后面须列出“参考书目”。
参考书目的格式,按GB7714—87《文后参考文献著录规则》规定应为:编著者·书名·出版地:出版者,出版年。
按1990年3月发布的《标点符号用法》,书名外可加书名号《》。
例:刘介才主编·《工厂供电设计指导》·北京:机械工业出版社,1998。
课程设计工厂供电
![课程设计工厂供电](https://img.taocdn.com/s3/m/bc7ba07ebf1e650e52ea551810a6f524ccbfcbe9.png)
课程设计工厂供电
一、引言
随着信息技术的发展,计算机的普及,计算机课程设计受到了广大学
子们的重视,学生要完成实际的课程设计,就必须要有一定的供电来支持。
现在,给学生提供课程设计工厂供电的需求正在增加,因此,本文旨在提
出一种可行的课程设计工厂供电方案,帮助学生更好地完成课程设计。
二、工厂供电方案
1.课程设计工厂主要采用220V交流电源,采用普通照明电源接入计
算机,该电源主要是以变压器分配电压,进行稳定输出,以保证计算机的
正常运行。
2.为了提高安全性,建议采用地线接入,地线可以帮助电源设备以及
软件设施的正常运行,能够有效的降低热失控,防止计算机短路而发生意外。
3.工厂供电系统采用可编程控制器,便于用户设置各种功能参数,通
过软件调节系统温度,以及各种智能监控系统,提高电源系统的质量。
4.为了充分利用电力,工厂动力电源系统采用变频调速,可以根据实
际情况调整电源功率,节省电力消耗。
三、工厂供电系统设计
1.工厂供电系统应采用多极性接线系统,采用高品质电源线,以防止
线路热失控而发生意外。
工厂供电设计
![工厂供电设计](https://img.taocdn.com/s3/m/64fa0d9232d4b14e852458fb770bf78a65293ae2.png)
工厂供电设计工厂供电设计一、工厂供电设计的概述工厂供电设计是指根据工厂的用电需求,进行用电负荷计算和供电线路设计的过程。
一个合理的供电设计可以保证工厂的正常运行,并提高用电的安全性和可靠性。
二、工厂用电负荷计算工厂用电负荷计算是工厂供电设计的第一步。
它需要根据工厂的生产设备、照明设施、空调系统等各项用电设备进行详细的调查和统计。
1. 生产设备的用电计算生产设备是工厂最主要的用电负荷来源,其用电量的计算需要结合设备的功率、使用时间和使用频率等因素进行综合分析。
一般情况下,生产设备的用电功率可以通过设备的额定功率加上一定的修正系数得到。
2. 照明设施的用电计算照明设施是工厂的常规用电设备,其用电量的计算需要根据照明灯具的功率和数量等因素进行综合估算。
在计算过程中,可以考虑采用节能灯具和自动控制系统来降低照明设施的用电负荷。
3. 空调系统的用电计算空调系统是工厂的重要用电设备,其用电量的计算需要结合空调设备的制冷量、运行时间和效率等因素进行综合分析。
在计算过程中,可以考虑采用节能空调设备和优化空调系统布局来降低空调系统的用电负荷。
三、工厂供电线路设计工厂供电线路设计是根据工厂的用电负荷,设计合适的供电线路,以满足工厂各个用电设备的供电需求。
1. 供电线路的选取供电线路的选取需要根据工厂的用电负荷和供电距离等因素进行综合考虑。
一般情况下,较小的工厂可以采用单回路供电系统,较大的工厂可以考虑采用双回路供电系统。
此外,还需要考虑供电线路的线径、电缆材料和敷设方式等因素。
2. 供电线路的布置供电线路的布置需要根据工厂的用电设备位置和供电距离等因素进行合理安排。
一般情况下,可以采用环路供电方式,将供电线路分成多个回路,以减少供电线路的长度和电流负荷。
3. 供电线路的保护供电线路的保护是确保供电系统安全可靠的重要环节。
常见的供电线路保护设备包括断路器、保险丝、接地装置等。
在设计过程中,需要根据供电线路的负荷特性和故障状况等因素,确定合适的保护设备和保护方案。
工厂供电设计

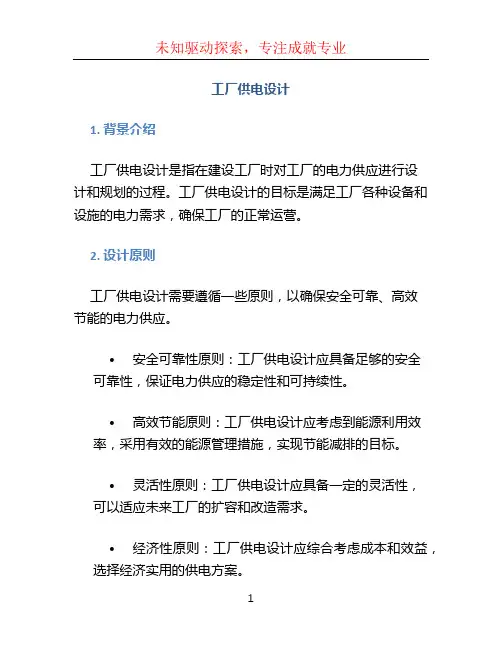

![工厂供电设计](https://img.taocdn.com/s3/m/cd57e7aa112de2bd960590c69ec3d5bbfd0adaf8.png)
工厂供电设计1. 背景介绍工厂供电设计是指在建设工厂时对工厂的电力供应进行设计和规划的过程。
工厂供电设计的目标是满足工厂各种设备和设施的电力需求,确保工厂的正常运营。
2. 设计原则工厂供电设计需要遵循一些原则,以确保安全可靠、高效节能的电力供应。
•安全可靠性原则:工厂供电设计应具备足够的安全可靠性,保证电力供应的稳定性和可持续性。
•高效节能原则:工厂供电设计应考虑到能源利用效率,采用有效的能源管理措施,实现节能减排的目标。
•灵活性原则:工厂供电设计应具备一定的灵活性,可以适应未来工厂的扩容和改造需求。
•经济性原则:工厂供电设计应综合考虑成本和效益,选择经济实用的供电方案。
3. 供电系统设计3.1 主配电系统主配电系统是工厂供电系统的核心组成部分,负责将电力输送到工厂不同区域的各个设备和设施。
主配电系统的设计要考虑以下要素:•供电容量:根据工厂的设备和设施需求,确定主配电系统的供电容量。
•备用支持:考虑到电力供应的连续性,主配电系统应设置备用支持系统,如应急发电机组和备用电源。
•接地系统:确保工厂供电系统的接地良好,减少人员和设备的触电风险。
•电缆布线:合理布置主配电系统的电缆,减少电缆损耗和干扰。
3.2 照明系统设计照明系统设计是工厂供电设计中的重要部分,对工厂的安全和生产效率有着直接影响。
照明系统设计的要点如下:•光照设计:根据工厂的不同区域、作业任务和安全要求,确定适当的光照水平和照明设备类型。
•能源效率:选择高效节能的照明设备,如LED灯具,减少能耗。
•照明控制:设置照明控制系统,根据工厂的使用情况和时间要求,实现照明的智能控制和定时开关。
3.3 动力设备供电设计动力设备供电设计是工厂供电设计中的另一个重要领域,它涉及到工厂的生产设备和机械设备的电力供应。
动力设备供电设计需要考虑以下几个方面:•电气负载:了解动力设备的电气负载特性,确保供电系统的稳定性。
•供电方案:选择适当的供电方案,如直接供电或通过变压器供电。
工厂供电设计要点概论

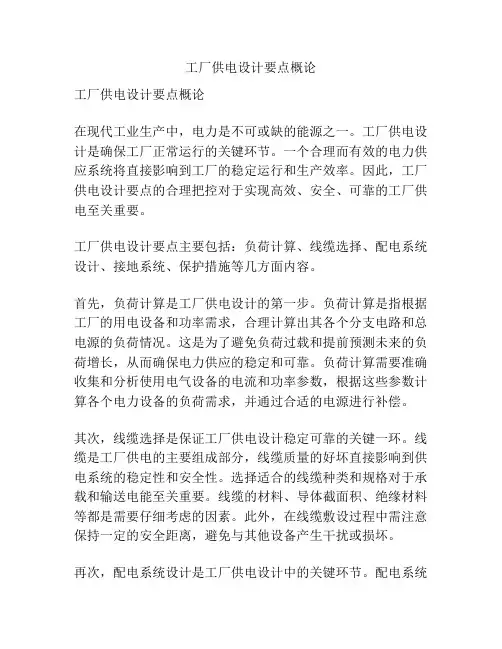

![工厂供电设计要点概论](https://img.taocdn.com/s3/m/277ec1f764ce0508763231126edb6f1aff007119.png)
工厂供电设计要点概论工厂供电设计要点概论在现代工业生产中,电力是不可或缺的能源之一。
工厂供电设计是确保工厂正常运行的关键环节。
一个合理而有效的电力供应系统将直接影响到工厂的稳定运行和生产效率。
因此,工厂供电设计要点的合理把控对于实现高效、安全、可靠的工厂供电至关重要。
工厂供电设计要点主要包括:负荷计算、线缆选择、配电系统设计、接地系统、保护措施等几方面内容。
首先,负荷计算是工厂供电设计的第一步。
负荷计算是指根据工厂的用电设备和功率需求,合理计算出其各个分支电路和总电源的负荷情况。
这是为了避免负荷过载和提前预测未来的负荷增长,从而确保电力供应的稳定和可靠。
负荷计算需要准确收集和分析使用电气设备的电流和功率参数,根据这些参数计算各个电力设备的负荷需求,并通过合适的电源进行补偿。
其次,线缆选择是保证工厂供电设计稳定可靠的关键一环。
线缆是工厂供电的主要组成部分,线缆质量的好坏直接影响到供电系统的稳定性和安全性。
选择适合的线缆种类和规格对于承载和输送电能至关重要。
线缆的材料、导体截面积、绝缘材料等都是需要仔细考虑的因素。
此外,在线缆敷设过程中需注意保持一定的安全距离,避免与其他设备产生干扰或损坏。
再次,配电系统设计是工厂供电设计中的关键环节。
配电系统是将电力从总电源输送到各个用电设备的过程,包括变压器、低压配电柜、开关设备等。
合理的配电系统设计可以实现各个电路之间的动态平衡和电能分配,从而提高工厂的供电效率。
在配电系统设计中,需要合理选择分支装置和安全开关,同时设计合理的熔断器和隔离开关等设备,以保证供电系统的安全运行。
接地系统是工厂供电设计中与安全相关的重要要点。
接地系统是为了实现设备和人员的安全而设计的,有效的接地系统可以有效防止雷击和电击等安全事故的发生。
在接地系统的设计中需要选择合适的接地电阻,同时将配电系统的各个相关设备和设施有效连接起来,以确保电力的安全流动。
最后,保护措施是工厂供电设计中不可忽视的一部分。
工厂供电毕业设计
![工厂供电毕业设计](https://img.taocdn.com/s3/m/9aab3c62bdd126fff705cc1755270722192e5935.png)
工厂供电毕业设计工厂供电毕业设计一、设计背景随着社会的发展,工厂的供电需求也在不断增加。
为了保证工厂的正常运转和生产,供电系统的可靠性和稳定性显得尤为重要。
本文旨在设计一个适用于工厂的供电系统,以满足工厂的不同负载需求和提高供电系统的可靠性。
二、设计目标1. 提高供电系统的可靠性和稳定性。
2. 满足工厂的不同负载需求。
3. 减少线路的损耗,提高供电系统的效率。
4. 提高供电系统的安全性。
三、设计内容1. 供电系统的整体架构设计根据工厂的不同用电负载需求,设计一个合理的供电系统架构。
该供电系统应包括主变配电系统、配电房、配电板等,以满足工厂的不同用电负载需求。
2. 供电系统的线路设计根据工厂的用电负载需求和供电系统的整体架构,设计供电系统的线路布置。
对于负载较大的用电设备,可以采用独立的线路供电,以降低线路损耗。
同时,还要考虑线路的安全性和稳定性,合理选择导线材质和截面积,确保供电系统的正常运行。
3. 供电系统的保护设计为了保证供电系统的安全性,需要设计相应的保护措施。
例如,对于主电源线路,需要设置过载保护装置和短路保护装置,以防止电流过大而导致线路短路或设备损坏。
同时,还要安装接地装置,以避免电气意外事故的发生。
4. 供电系统的自动化设计为了提高供电系统的管理和控制效率,可以引入自动化技术进行设计。
例如,可以使用PLC控制系统对供电系统进行监测和控制,实现对供电系统的远程监控和自动控制。
这样可以大大提高供电系统的管理效率和运行稳定性。
四、设计步骤1. 调研工厂的用电负载需求,了解工厂的实际情况。
2. 根据用电负载需求,设计供电系统的整体架构和线路布置。
3. 根据供电系统的整体架构,设计相应的保护措施。
4. 引入自动化技术,设计供电系统的自动化控制。
5. 编制详细的设计方案,并进行模拟和实验验证。
6. 完善设计方案,进行最后的设计优化。
7. 编制设计报告,并进行设计成果的评估和总结。
五、设计成果及意义通过设计一个适用于工厂的供电系统,可以提高供电系统的可靠性和稳定性,满足工厂的不同负载需求,减少线路的损耗,提高供电系统的效率。
工厂供电课程设计要求
![工厂供电课程设计要求](https://img.taocdn.com/s3/m/f1fdff66366baf1ffc4ffe4733687e21af45ffde.png)
工厂供电课程设计要求一、教学目标本课程旨在让学生了解和掌握工厂供电的基本原理和应用,包括电力系统的基本概念、电力传输和分配的原理、电气设备的选型和安装、电力系统的保护和控制等内容。
通过本课程的学习,学生应能:1.描述电力系统的基本组成部分和运行原理。
2.解释电力传输和分配的基本过程。
3.选择合适的电气设备并了解其性能和应用。
4.设计和实施简单的电力系统保护方案。
5.分析并解决实际工厂供电问题。
二、教学内容本课程的教学内容主要包括以下几个部分:1.电力系统的基本概念:包括电力系统的组成部分、电压等级、电力传输和分配的原理等。
2.电气设备的选型和安装:包括变压器、开关设备、电缆和电动机等设备的选型和安装要求。
3.电力系统的保护:包括过电流保护、差动保护、接地保护和距离保护等。
4.电力系统的自动化控制:包括电力系统的监控、自动化装置的工作原理和应用等。
5.实际案例分析:分析工厂供电系统的实例,让学生学会如何设计和实施一个安全的、高效的工厂供电系统。
三、教学方法为了提高学生的学习兴趣和主动性,本课程将采用多种教学方法,包括:1.讲授法:用于讲解电力系统的基本概念、原理和设备。
2.案例分析法:通过分析实际案例,让学生学会如何设计和实施工厂供电系统。
3.实验法:让学生通过实验,亲自操作和观察电气设备,加深对电力系统的理解。
4.小组讨论法:鼓励学生分组讨论,共同解决问题,培养团队合作能力。
四、教学资源为了支持教学内容和教学方法的实施,我们将准备以下教学资源:1.教材:选择合适的教材,为学生提供全面、系统的学习材料。
2.参考书:提供相关的参考书籍,帮助学生深入理解电力系统的相关知识。
3.多媒体资料:制作课件、视频等多媒体资料,丰富学生的学习体验。
4.实验设备:准备必要的实验设备,让学生能够亲自动手操作,加深对电力系统的理解。
五、教学评估本课程的评估方式包括平时表现、作业、考试等多种形式,以全面、客观、公正地评价学生的学习成果。
工厂供电设计指导课程设计
![工厂供电设计指导课程设计](https://img.taocdn.com/s3/m/9da75e1d4a35eefdc8d376eeaeaad1f3469311fe.png)
工厂供电设计指导课程设计
1. 前言
随着工业化进程的加速,越来越多的工厂建设或者扩建。
而工厂的正常运行离
不开稳定的供电系统。
因此,对于工厂供电系统的设计具有非常重要的意义。
本文将从工厂规划、电力负荷、输电线路、变电站等多个方面进行详细的解析,为读者提供一份实用的工厂供电系统的设计指导。
2. 工厂规划
首先,对于工厂供电系统的设计,需要从工厂规划入手。
对于新建工厂,要充
分考虑电力负荷和供电方式。
同时要根据工厂的实际情况进行详细的分析,确定电力负荷并针对性地制定供电方案。
对于已有的工厂,需要对其现有供电系统进行勘察和改造,提高供电可靠性。
建议在工厂规划方案的初步设计中,就充分考虑了有关的供电问题,以便在后期工作中能够顺利进行。
3. 电力负荷
电力负荷是指所需的电能量,用于正常运行工厂。
在进行工厂供电系统设计之前,需要充分了解工厂的电力负荷,以便合理安排供电设备,并保证供电系统的可靠性和安全性。
在对电力负荷进行评估时,需要考虑诸多因素,包括工厂的生产规模、机电设备的种类和数量、照明、空调、办公用电等因素。
如果负荷估算不准确,会影响供电设备的选型和电力系统的稳定性。
因此,对电力负荷进行精准评估是设计工作的重要前提。
4. 输电线路
输电线路是指将高压电力传送到工厂变电站的电力线路。
对于工厂供电系统的
设计,要合理选择输电线路的走向、选取适当容量的电缆,以及确定输电线路的保
1。
工厂供电课程设计 专业指导书
![工厂供电课程设计 专业指导书](https://img.taocdn.com/s3/m/cd68f471f242336c1eb95e46.png)
' 2 '2 ' 视在功率 S 30 P30 Q30 =867.7 kVA,计算电流 I 30
' S 30
3U N
=1318.3 A, 功率因数提高为
-4-
江西理工大学应用科学学院
3
9
10
8
计入 K p =0.8, K q =0.85
2.2
无功功率补偿
无功功率的人工补偿装置:主要有同步补偿机和并联电抗器两种。由于并联电抗器具 有安装简单、运行维护方便、有功损耗小以及组装灵活、扩容方便等优点,因此并联电抗 器在供电系统中应用最为普遍。 由表 2.1 可知,该厂 380V 侧最大负荷时的功率因数只有 0.75。而供电部门要求该厂 10KV 进线侧最大负荷时功率因数不低于 0.9。 考虑到主变压器的无功损耗元大于有功损耗, 因此 380V 侧最大负荷时功率因数应稍大于 0.9, 暂取 0.92 来计算 380V 侧所需无功功率补 偿容量: QC = P30 (tan 1 - tan 2 )=811.4[tan(arccos0.75) - tan(arccos0.92) ] = 369.93 kvar 参照图 2,选 PGJ1 型低压自动补偿评屏,并联电容器为 BW0.4-14-3 型,采用其方案 1 (主屏)1 台与方案 3(辅屏)4 台相结合,总共容量为 84kvar 5=420kvar。补偿前后,变
184 —— —— 160 —— —— 116 —— —— 80.6 —— —— 51.4 —— —— 44.4 —— —— 10.7 272 —— 1089.8
工厂供电设计 指导
![工厂供电设计 指导](https://img.taocdn.com/s3/m/6a54e5b483d049649b665873.png)
工厂供电的设计一、工厂供电的意义和要求工厂供电,就是指工厂所需电能的供应和分配,亦称工厂配电。
众所周知,电能是现代工业生产的主要能源和动力。
电能既易于由其它形式的能量转换而来,又易于转换为其它形式的能量以供应用;电能的输送的分配既简单经济,又便于控制、调节和测量,有利于实现生产过程自动化。
因此,电能在现代工业生产及整个国民经济生活中应用极为广泛。
在工厂里,电能虽然是工业生产的主要能源和动力,但是它在产品成本中所占的比重一般很小(除电化工业外)。
电能在工业生产中的重要性,并不在于它在产品成本中或投资总额中所占的比重多少,而在于工业生产实现电气化以后可以大大增加产量,提高产品质量,提高劳动生产率,降低生产成本,减轻工人的劳动强度,改善工人的劳动条件,有利于实现生产过程自动化。
从另一方面来说,如果工厂的电能供应突然中断,则对工业生产可能造成严重的后果。
因此,做好工厂供电工作对于发展工业生产,实现工业现代化,具有十分重要的意义。
由于能源节约是工厂供电工作的一个重要方面,而能源节约对于国家经济建设具有十分重要的战略意义,因此做好工厂供电工作,对于节约能源、支援国家经济建设,也具有重大的作用。
工厂供电工作要很好地为工业生产服务,切实保证工厂生产和生活用电的需要,并做好节能工作,就必须达到以下基本要求:(1)安全在电能的供应、分配和使用中,不应发生人身事故和设备事故。
(2)可靠应满足电能用户对供电可靠性的要求。
(3)优质应满足电能用户对电压和频率等质量的要求(4)经济供电系统的投资要少,运行费用要低,并尽可能地节约电能和减少有色金属的消耗量。
此外,在供电工作中,应合理地处理局部和全局、当前和长远等关系,既要照顾局部的当前的利益,又要有全局观点,能顾全大局,适应发展。
二、工厂供电设计的一般原则按照国家标准GB50052-95 《供配电系统设计规范》、GB50053-94 《10kv及以下设计规范》、GB50054-95 《低压配电设计规范》等的规定,进行工厂供电设计必须遵循以下原则:(1)遵守规程、执行政策;必须遵守国家的有关规定及标准,执行国家的有关方针政策,包括节约能源,节约有色金属等技术经济政策。
工厂供电设计指导 (2)
![工厂供电设计指导 (2)](https://img.taocdn.com/s3/m/4bc459b2fbb069dc5022aaea998fcc22bcd143a3.png)
工厂供电设计指导1. 引言工厂供电设计是工业设施的重要组成部分,为设备和设施提供可靠和安全的电力供应是保障生产运营的关键。
本文档旨在提供工厂供电设计的指导原则和最佳实践,帮助工程师们在设计过程中做出明智的决策,并确保供电系统的稳定性和可靠性。
2. 设备需求分析在进行工厂供电设计之前,首先需要对工厂的设备需求进行全面的分析。
这包括确定各个设备的功率需求、电压要求和相数要求等。
根据设备的电气特性,可以合理规划供电系统的容量和布局。
3. 输入电力分布系统设计输入电力分布系统是工厂供电系统的核心部分,它将来自电站或电网的电能输入到工厂内部。
以下是一些设计指导原则:3.1 电压等级选择根据工厂设备及用电需求的特点,选择合适的电压等级是非常重要的。
一般来说,较高的电压等级可以减少输电损耗,但同时也需要更复杂的设备和保护措施。
在做出决策之前,应该综合考虑供电设备成本、运行成本和可靠性等因素。
3.2 系统容量计算根据设备的总功率需求和负载特性,计算输入电力分布系统的容量。
通过合理的负荷分配和备用容量的规划,确保系统能够满足工厂的需求,并具备一定的冗余能力。
3.3 电缆和导线选择根据电流负载和距离要求,选择适当的电缆和导线规格。
合理的选择可以减少输电损耗和电压降,提高供电系统的效率。
3.4 变压器的选择与布置变压器是输入电力分布系统中非常重要的设备,可以实现不同电压等级之间的转换。
选择合适的变压器类型和容量,并合理布置在工厂内部,以满足设备的电压要求。
4. 设备供电系统设计设备供电系统是将输入电力分配给各个设备的重要环节,以下是一些设计指导原则:4.1 主电路和支路设计根据设备的功率需求和电气特性,设计主电路和支路的布置。
合理的布线方式可以减少电路阻抗和电压降,提高设备的供电质量和稳定性。
4.2 电源备份和UPS系统对于一些关键设备,建议采用电源备份和UPS系统以保障设备的连续供电。
根据设备的重要性和对供电连续性的要求,选择合理的备份方案和UPS系统容量。
工厂供电设计指导教学设计
![工厂供电设计指导教学设计](https://img.taocdn.com/s3/m/d097242f5e0e7cd184254b35eefdc8d376ee14ef.png)
工厂供电设计指导教学设计前言工厂供电设计在工业生产中扮演了重要的角色。
本篇教学设计旨在为学生提供关于工厂供电设计的详细指南,以帮助他们了解工厂供电设计所需的步骤和流程,以及常见的问题和解决方案。
教学目标通过学习,学生将能够:•理解工厂供电系统的结构和重要性;•掌握工厂供电设计的基本原理和流程;•了解工厂供电常见问题及其解决方案。
教学内容1.工厂供电设计概述•工厂供电系统概述•工厂供电的作用和重要性2.工厂供电设计原则•供电质量保障•经济性原则•安全性原则3.工厂供电设计步骤•确定负荷需求和容量•选择配电方案•设计和布置配电系统•进行电路计算和校核•编制配电系统设计、安装和施工图纸4.工厂供电常见问题及解决方案•电压不稳定•噪音、电磁干扰等•线路短路、断路等•应急措施教学方法本教学设计采用传统教学法与案例教学相结合的方法。
1.传统教学法:通过PPT和黑板讲解授课内容,强化学生对理论知识的掌握2.案例教学:通过案例分析,引导学生了解工厂供电设计实践中所面临的问题和解决方案教学流程1.工厂供电设计概述•工厂供电系统概述•工厂供电的作用和重要性2.工厂供电设计原则•供电质量保障•经济性原则•安全性原则3.工厂供电设计步骤•确定负荷需求和容量•选择配电方案•设计和布置配电系统•进行电路计算和校核•编制配电系统设计、安装和施工图纸4.工厂供电常见问题及解决方案•电压不稳定•噪音、电磁干扰等•线路短路、断路等•应急措施5.案例分析•分析一个实际的工厂供电设计案例,让学生运用已学知识解决设计中遇到的实际问题6.总结与反思•对教学过程和所学知识进行总结,检验教学效果教学评估这里列出了教学评估的几种方法:1.期中考试:期中考试内容涵盖本教学设计中的知识点,理论和实践相结合。
2.课堂讨论:引导学生在课堂上进行讨论,交流他们对课程知识的理解程度和掌握情况。
3.练习和作业:要求学生每周完成一定数量的练习和作业,以测试他们对理论和实践的掌握情况。
工厂供电设计指导第二版课程设计
![工厂供电设计指导第二版课程设计](https://img.taocdn.com/s3/m/5a2b0c950129bd64783e0912a216147916117e61.png)
工厂供电设计指导第二版课程设计背景介绍工厂电力系统是工厂生产的重要保障,有效合理的工厂供电设计是工厂电力系统的前提。
本课程设计旨在对工厂供电设计进行深入研究和指导,为工程技术人员提供实用性的指导和建议。
课程大纲第一部分:工厂电力系统的概述1.工厂电力系统的概述2.工厂用电负载特点分析3.工厂电力系统的分类第二部分:工厂供电负载分析1.工厂负载特点2.工厂用电设备负载计算方法3.工厂用电负载分布规划第三部分:工厂供电系统的设计1.工厂供电系统的设计与规划2.工厂主变压器的选型与配置3.工厂配电装置的选型与配置4.工厂高压配电系统的设计与计算5.工厂低压配电系统的设计与计算第四部分:工厂供电系统的运行与维护1.工厂供电运行管理的指导思想2.工厂供电系统的保护与安全措施3.工厂供电系统的维护与检修教学方法本课程设计采用理论、实验、实践相结合的教学方法,主要包括:1.理论讲授:通过讲授理论知识,对工厂供电设计的理论知识进行深入讲解。
2.实验教学:通过实验教学,对学生进行工厂供电系统的实际操作和实验研究。
3.论文写作:通过论文写作,让学生深入研究工厂供电系统的实际应用和解决问题的方法。
教材资料1.《工厂用电设计与施工》2.《工业电力系统设计》3.《电化学工业电力系统设计与运行》4.《高压电气设备及其安全管理》5.《电气自动化控制系统检修与维护》预期效果通过本课程设计,学生将掌握:1.工厂电力系统的概念和分类2.工厂用电负载的特点和计算方法3.工厂供电系统的设计与规划4.工厂供电系统的运行管理和维护评估方法本课程设计的评估方法包括学生的实验和论文成绩,以及期末考核成绩。
实验成绩占30%,论文成绩占40%,期末考核成绩占30%。
总结工厂供电设计是工厂电力系统的重要组成部分,对于工厂生产具有重要的保障作用。
本课程设计旨在通过理论讲授、实验教学和论文写作,深入研究和指导工厂供电设计,为工程技术人员提供实用性的指导和建议。
工厂供电设计指导教学设计 (2)
![工厂供电设计指导教学设计 (2)](https://img.taocdn.com/s3/m/8cb2360d66ec102de2bd960590c69ec3d4bbdb77.png)
工厂供电设计指导教学设计前言在工业生产中,设备的正常运行离不开供电的保障,而工厂供电设计则是供电保障的重要方面。
本教学设计旨在为工厂供电设计的学习和实践提供指导性内容。
目标通过本教学设计,学生应该能够:•了解工厂供电设计的基本概念和原理;•掌握常见的工厂供电设计方案;•能够根据不同的工厂需求进行供电参数计算和方案设计;•具备工厂供电设计实践能力。
教学内容基础知识1.工厂供电的概念和应用–工厂供电系统的作用和意义;–工厂供电系统的组成和类型;–工厂供电系统的配电方案和技术要求。
2.工厂供电负载计算–工厂负载类型和特点;–工厂电力需求和负载计算;–工厂供电系统的负载匹配和优化。
3.工厂供电系统的设备选型和配置–工厂供电设备的选型和配置;–工厂供电系统的设备布置和互连;–工厂供电系统的监控和管理。
实践操作1.工厂供电设计项目实战–工厂供电系统设计流程和要点;–工厂供电系统设计实例和案例分析;–工厂供电系统的设计和评估。
2.工厂供电设备操作和维护–工厂供电设备的操作和控制;–工厂供电设备的检修和维护;–工厂供电设备的故障排除和处理。
教学方法本教学设计采用理论授课和实践操作相结合的方式进行教学:1.理论内容采取讲授和讨论相结合的方式,讲解实用的工厂供电设计原理和方法,介绍常见的工厂供电系统和案例,引导学生学会分析和解决问题,并结合工业实际场景进行模拟和分析;2.实践操作采用工业工具和设备进行操作演示和模拟,要求学生针对具体工厂场景进行供电设计,并结合实际问题进行解决,使学生能够动手操作并体验到供电设计实践中的挑战和乐趣。
教学评价本教学设计的主要评价内容包括:1.学生在学习过程中的课堂表现和积极性;2.学生在工厂供电设计项目实战中的设计能力和实践水平;3.学生在工厂供电设备操作和维护中的实践能力和工作效率。
结语通过本教学设计的学习和实践,学生将掌握基本的工厂供电设计知识和实践能力,能够为以后工作中的工厂供电设计提供实用的技术支持,更好地满足工业生产的需求,并为工业升级和发展做出贡献。
工厂管理-工厂供电设计要点概论(PPT49页)
![工厂管理-工厂供电设计要点概论(PPT49页)](https://img.taocdn.com/s3/m/a337f614dd36a32d737581b8.png)
1.1电缆选择
常用电缆(电线) •VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电缆 •VV22--铜芯聚氯乙烯绝缘聚氯乙烯护套双钢带铠装层聚氯乙烯外护层电缆 •ZRA-YJV22—铜芯交联聚乙烯绝缘聚氯乙烯护套电缆 •YJY22--铜芯交联聚乙烯绝缘聚乙烯护套电缆 •KVV--聚氯乙烯绝缘聚氯乙烯护套控制电缆 •ZRC-KVVP22-0.45/0.75 10×1.5 •BV—铜芯聚氯乙烯绝缘电线(俗称独股塑料硬铜线) •BVR--铜芯聚氯乙烯绝缘电线(俗称多股塑料软铜线) 注:阻燃电缆分A、B、C,A类阻燃性能最优。
3)设计选择电缆载流量要按照:I设计 ≤ I电缆允许
1.2低压断路器选择
低压断路器又称塑壳断路器、框架断路器、空气断路器、自动开关、微断, 无论哪种,结构大体如右图: •短路时过流脱扣动作,短路 电流动作大小调整吸力弹簧 •过载时热脱扣动作,过载倍 数调整热金属片整定螺钉 •电源电压降低或消失时失压 脱扣动作,电压降低百分数 调整失压弹簧 •远方跳闸分励脱扣动作
1.6电流互感器的选择
电流互感器准确度等级(测量误差):0.1/试验室、0.2/电度表、0.5/ 电流表、1/电流表、3/保护、TP(暂态保护用)、P(稳态保护用)常用有 5PXX、10PXX,前者为误差±5%,后者为±10%,P--保护,后面XX为准确 限值系数。 •例如:某线路电流互感器300/5,已知该线路某点短路电流4800A,如选用 5P10电流互感器是否满足保护要求?解:300A*10=3000A,不满足,如果 用5P20,300A*20=6000A,满足要求。 •电流互感器与电能表精度匹配一般有:有功电度表0.2S或0.5S配0.2互感 器;有功电度表1级配0.5互感器。
1.9变压器的接线ቤተ መጻሕፍቲ ባይዱ调压
供配电技术设计指导资料
![供配电技术设计指导资料](https://img.taocdn.com/s3/m/93545c3e580216fc700afddf.png)
工厂供电设计依据的主要技术标准一、工厂供电设计依据的主要设计规范二、工厂供电设计依据的主要制图标准常用的电气图形符号和文字符号一、供电设计中常用的电气图形符号1.电工系统图常用的图形符号按GB4728-84、85规定,如表1-3所示。
图形右上角标“=”者,表示该符号与国际电工委员会(1EC)标准规定的符号相同。
图形右上角标“ ”者,表示该符号系编者依据国标规定的原则派生的。
无功功率补偿常用的并联电容器的型号及其主要技术数据如下表所示。
高低压电容器柜(屏)的选择示例1.GR—l型高压电容器柜的选择GR—1型高压电容器柜有01、02、03、04等4种方案,如图2—5所示。
选择步骤:①根据所需无功补偿容量,选择一台或数台01号或02号电容器柜。
②根据进线方向选择一台03号或04号放电互感器柜。
2.PGJl型低压无功功率自动补偿屏PGJl型低压无功功率自动补偿屏有1、2、3、4等4种方案,如图2—6所示。
其中1、2屏为主屏,3、4屏为辅屏。
1、3屏各有6支路,电容器为BW0.4—14—3型,每屏共84kvar,采用6步控制,每步投)~14kvar。
2、4屏各有8支路,电容器亦为BW0.4—14—3型,每屏共112kvar,采用8步控制,每步亦投入14kvar。
选择步骤:①根据控制步数要求,选择一台1号或2号主屏。
②根据所需无功补偿容量再补充一台或数台3号或4号辅屏。
变配电所主结线方案的设计第一节变配电所主结线方案的设计原则与要求变配电所的主结线,应根据变配电所在供电系统中的地位、进出线回路数、设备特点及负荷性质等条件确定,并应满足安全、可靠、灵活和经济等要求。
一、安全性1)在高压断路器的电源侧及可能反馈电能的另一侧,必须装设高压隔离开关。
2)在低压断路器的电源侧及可能反馈电能的另一侧,必须装设低压刀开关。
3)在装设高压熔断器—负荷开关的出线柜母线侧,必须装设高压隔离开关。
4)35kV及以上的线路末端,应装设与隔离开关联锁的接地刀闸。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
工厂供电的设计一、工厂供电的意义和要求工厂供电,就是指工厂所需电能的供应和分配,亦称工厂配电。
众所周知,电能是现代工业生产的主要能源和动力。
电能既易于由其它形式的能量转换而来,又易于转换为其它形式的能量以供应用;电能的输送的分配既简单经济,又便于控制、调节和测量,有利于实现生产过程自动化。
因此,电能在现代工业生产及整个国民经济生活中应用极为广泛。
在工厂里,电能虽然是工业生产的主要能源和动力,但是它在产品成本中所占的比重一般很小(除电化工业外)。
电能在工业生产中的重要性,并不在于它在产品成本中或投资总额中所占的比重多少,而在于工业生产实现电气化以后可以大大增加产量,提高产品质量,提高劳动生产率,降低生产成本,减轻工人的劳动强度,改善工人的劳动条件,有利于实现生产过程自动化。
从另一方面来说,如果工厂的电能供应突然中断,则对工业生产可能造成严重的后果。
因此,做好工厂供电工作对于发展工业生产,实现工业现代化,具有十分重要的意义。
由于能源节约是工厂供电工作的一个重要方面,而能源节约对于国家经济建设具有十分重要的战略意义,因此做好工厂供电工作,对于节约能源、支援国家经济建设,也具有重大的作用。
工厂供电工作要很好地为工业生产服务,切实保证工厂生产和生活用电的需要,并做好节能工作,就必须达到以下基本要求:(1)安全在电能的供应、分配和使用中,不应发生人身事故和设备事故。
(2)可靠应满足电能用户对供电可靠性的要求。
(3)优质应满足电能用户对电压和频率等质量的要求(4)经济供电系统的投资要少,运行费用要低,并尽可能地节约电能和减少有色金属的消耗量。
此外,在供电工作中,应合理地处理局部和全局、当前和长远等关系,既要照顾局部的当前的利益,又要有全局观点,能顾全大局,适应发展。
二、工厂供电设计的一般原则按照国家标准GB50052-95 《供配电系统设计规范》、GB50053-94 《10kv及以下设计规范》、GB50054-95 《低压配电设计规范》等的规定,进行工厂供电设计必须遵循以下原则:(1)遵守规程、执行政策;必须遵守国家的有关规定及标准,执行国家的有关方针政策,包括节约能源,节约有色金属等技术经济政策。
(2)安全可靠、先进合理;应做到保障人身和设备的安全,供电可靠,电能质量合格,技术先进和经济合理,采用效率高、能耗低和性能先进的电气产品。
(3)近期为主、考虑发展;应根据工作特点、规模和发展规划,正确处理近期建设与远期发展的关系,做到远近结合,适当考虑扩建的可能性。
(4)全局出发、统筹兼顾。
按负荷性质、用电容量、工程特点和地区供电条件等,合理确定设计方案。
工厂供电设计是整个工厂设计中的重要组成部分。
工厂供电设计的质量直接影响到工厂的生产及发展。
作为从事工厂供电工作的人员,有必要了解和掌握工厂供电设计的有关知识,以便适应设计工作的需要。
三、设计内容及步骤全厂总降压变电所及配电系统设计,是根据各个车间的负荷数量和性质,生产工艺对负荷的要求,以及负荷布局,结合国家供电情况。
解决对各部门的安全可靠,经济的分配电能问题。
其基本内容有以下几方面。
1、负荷计算全厂总降压变电所的负荷计算,是在车间负荷计算的基础上进行的。
考虑车间变电所变压器的功率损耗,从而求出全厂总降压变电所高压侧计算负荷及总功率因数。
列出负荷计算表、表达计算成果。
2、工厂总降压变电所的位置和主变压器的台数及容量选择参考电源进线方向,综合考虑设置总降压变电所的有关因素,结合全厂计算负荷以及扩建和备用的需要,确定变压器的台数和容量。
3、工厂总降压变电所主结线设计根据变电所配电回路数,负荷要求的可靠性级别和计算负荷数综合主变压器台数,确定变电所高、低接线方式。
对它的基本要求,即要安全可靠有要灵活经济,安装容易维修方便。
4、厂区高压配电系统设计根据厂内负荷情况,从技术和经济合理性确定厂区配电电压。
参考负荷布局及总降压变电所位置,比较几种可行的高压配电网布置放案,计算出导线截面及电压损失,由不同放案的可靠性,电压损失,基建投资,年运行费用,有色金属消耗量等综合技术经济条件列表比值,择优选用。
按选定配电系统作线路结构与敷设方式设计。
用厂区高压线路平面布置图,敷设要求和架空线路杆位明细表以及工程预算书表达设计成果。
5、工厂供、配电系统短路电流计算工厂用电,通常为国家电网的末端负荷,其容量运行小于电网容量,皆可按无限容量系统供电进行短路计算。
由系统不同运行方式下的短路参数,求出不同运行方式下各点的三相及两相短路电流。
6、改善功率因数装置设计按负荷计算求出总降压变电所的功率因数,通过查表或计算求出达到供电部门要求数值所需补偿的无功率。
由手册或厂品样本选用所需移相电容器的规格和数量,并选用合适的电容器柜或放电装置。
如工厂有大型同步电动机还可以采用控制电机励磁电流方式提供无功功率,改善功率因数。
7、变电所高、低压侧设备选择参照短路电流计算数据和各回路计算负荷以及对应的额定值,选择变电所高、低压侧电器设备,如隔离开关、断路器、母线、电缆、绝缘子、避雷器、互感器、开关柜等设备。
并根据需要进行热稳定和力稳定检验。
用总降压变电所主结线图,设备材料表和投资概算表达设计成果。
8、继电保护及二次结线设计为了监视,控制和保证安全可靠运行,变压器、高压配电线路移相电容器、高压电动机、母线分段断路器及联络线断路器,皆需要设置相应的控制、信号、检测和继电器保护装置。
并对保护装置做出整定计算和检验其灵敏系数。
设计包括继电器保护装置、监视及测量仪表,控制和信号装置,操作电源和控制电缆组成的变电所二次结线系统,用二次回路原理接线图或二次回路展开图以及元件材料表达设计成果。
35kv及以上系统尚需给出二次回路的保护屏和控制屏屏面布置图。
9、变电所防雷装置设计参考本地区气象地质材料,设计防雷装置。
进行防直击的避雷针保护范围计算,避免产生反击现象的空间距离计算,按避雷器的基本参数选择防雷电冲击波的避雷器的规格型号,并确定其接线部位。
进行避雷灭弧电压,频放电电压和最大允许安装距离检验以及冲击接地电阻计算。
10、专题设计11、总降压变电所变、配电装置总体布置设计综合前述设计计算结果,参照国家有关规程规定,进行内外的变、配电装置的总体布置和施工设计。
第二章负荷计算及功率补偿一、负荷计算的内容和目的(1)计算负荷又称需要负荷或最大负荷。
计算负荷是一个假想的持续性的负荷,其热效应与同一时间内实际变动负荷所产生的最大热效应相等。
在配电设计中,通常采用30分钟的最大平均负荷作为按发热条件选择电器或导体的依据。
(2)尖峰电流指单台或多台用电设备持续1秒左右的最大负荷电流。
一般取启动电流上午周期分量作为计算电压损失、电压波动和电压下降以及选择电器和保护元件等的依据。
在校验瞬动元件时,还应考虑启动电流的非周期分量。
(3)平均负荷为一段时间内用电设备所消耗的电能与该段时间之比。
常选用最大负荷班(即有代表性的一昼夜内电能消耗量最多的一个班)的平均负荷,有时也计算年平均负荷。
平均负荷用来计算最大负荷和电能消耗量。
二、负荷计算的方法负荷计算的方法有需要系数法、利用系数法及二项式等几种。
本设计采用需要系数法确定。
主要计算公式有:有功功率: P30 = Pe·Kd无功功率: Q30 = P30 ·tgφ视在功率: S3O = P30/Cosφ计算电流: I30 = S30/√3UN三、各用电车间负荷计算结果如下表:四、全厂负荷计算取K∑p = 0.92; K∑q = 0.95根据上表可算出:∑P30i = 6520kW; ∑Q30i = 5463kvar 则 P30 = K∑P∑P30i = 0.9×6520kW = 5999kWQ30 = K∑q∑Q30i = 0.95×5463kvar = 5190kvarS30 = (P302+Q302)1/2 ≈7932KV·AI30 = S30/√3UN ≈ 94.5ACOSф = P30/Q30 = 5999/7932≈ 0.75五、功率补偿由于本设计中上级要求COSφ≥0.9,而由上面计算可知COSф=0.75<0.9,因此需要进行无功补偿。
综合考虑在这里采用并联电容器进行高压集中补偿。
可选用BWF6.3-100-1W型的电容器,其额定电容为2.89µFQc = 5999×(tanarc cos0.75-tanarc cos0.92)Kvar=2724Kvar 取Qc=2800 Kvar因此,其电容器的个数为: n = Qc/qC = 2800/100 =28而由于电容器是单相的,所以应为3的倍数,取28个正好无功补偿后,变电所低压侧的计算负荷为:S30(2)′= [59992+(5463-2800) 2] 1/2 =6564KV·A变压器的功率损耗为:△QT = 0.06 S30′= 0.06 * 6564 = 393.8 Kvar△PT = 0.015 S30 ′= 0.015 * 6564= 98.5 Kw变电所高压侧计算负荷为:P30′= 5999+ 98.5 = 6098 KwQ30′= (5463-2800 )+ 393.8= 3057 KvarS30′ = (P302 + Q302) 1/2= 6821 KV .A无功率补偿后,工厂的功率因数为:cosφ′= P30′/ S30′= 6098 / 6821= 0.9则工厂的功率因数为:cosφ′= P30′/S30′= 0.9≥0.9因此,符合本设计的要求第三章变压器的选择(1)主变压器台数的选择由于该厂的负荷属于二级负荷,对电源的供电可靠性要求较高,宜采用两台变压器,以便当一台变压器发生故障后检修时,另一台变压器能对一、二级负荷继续供电,故选两台变压器。
(2)变电所主变压器容量的选择装设两台主变压器的变电所,每台变压器的容量ST应同时满足以下两个条件:①任一台单独运行时,ST≥(0.6-0.7)S′30(1)②任一台单独运行时,ST≥S′30(Ⅰ+Ⅱ)由于S′30(1)= 7932 KV·A,因为该厂都是上二级负荷所以按条件2 选变压器。
③ ST≥(0.6-0.7)×7932=(4759.2~5552.4)KV·A≥ST≥S′30(Ⅰ+Ⅱ)因此选5700 KV·A的变压器二台第四章主结线方案的选择一、变配电所主结线的选择原则1.当满足运行要求时,应尽量少用或不用断路器,以节省投资。
2.当变电所有两台变压器同时运行时,二次侧应采用断路器分段的单母线接线。
3.当供电电源只有一回线路,变电所装设单台变压器时,宜采用线路变压器组结线。
4.为了限制配出线短路电流,具有多台主变压器同时运行的变电所,应采用变压器分列运行。
