天正2020绘制等边三角形
天正CAD绘图详细步骤
![天正CAD绘图详细步骤](https://img.taocdn.com/s3/m/0ab5d3c2bb4cf7ec4afed088.png)
天正CAD绘图详细步骤一、结构平面图1、建立轴网a、天正⑴→模板图→“直线轴网”→1生成新数据b、“特性”→修改轴线颜色及线形→Layer…DDOTE→color…red→Linetype…DOTEc、“轴网标注”d、“单轴变号”(必要时)2、绘制柱子a、天正⑴→模板图→“方柱插入”或“单插方柱”b、天正⑵→模板图编辑→“柱子参数”c、“复制”或“移动”柱子。
3、绘制剪力墙(或异型柱)a、天正⑵→ASD工具→“ASD矩形叠合”→绘剪力墙轮廓线(注:也可以用其他绘图命令绘出剪力墙的轮廓线)b、用solid命令填充剪力墙(每捕捉四点即填充一个四边形)c、“复制”、“镜像复制”、“移动”剪力墙。
4、绘制主梁线a、天正⑴→模板图→“主梁线”b、取主梁起点→键入“w”→输入梁宽数值→绘制梁线(注:“梁左偏”及“梁右偏”乃相对于绘梁时的前进方向)c、天正⑵→模板图编辑→“改变梁宽”(必要时)5、绘制次梁线a、天正⑴→模板图→“次梁线”b、键入“F”取次梁参照点→输入梁与参照点距离→键入“w”→输入梁宽数值→绘制梁线c、复制一道标注次梁位置的尺寸线→天正⑴→尺寸标注→“标注断开”→输入断开尺寸数值(右侧输正值,左侧输负值)6、梁线处理a、天正⑵→模板图编辑→“设置轮廓(实)线”→点取楼盖边线b、天正⑵→模板图编辑→“实梁变虚”7、绘制楼板钢筋a、参数设置:天正⑴→参数设置→板内布筋方式设置→取消“板内钢筋编号”→负筋尺寸界限位置“标至梁中”b、绘制正钢筋和负钢筋:天正⑵→楼板钢筋→“与梁正交正筋”或“自动长度负筋”注:可利用绘制“结构线”的方法将负筋布置整齐c、标注钢筋:天正⑵→ASD工具→“标注文字或配筋1”(或天正⑴→文字→“标注文字或配筋1”)→用鼠标右键、中键和左键三种方法标注钢筋或文字d、修改配筋:“ASD编辑文字及配筋”(必要时)8、标注梁号、板号、柱号a、梁号:天正⑵→ASD工具→“标注文字或配筋1”→用鼠标右键或左键两种方法标注文字(可批量复制后用:“ASD编辑文字及配筋”)b、板号、柱号:天正⑵→ASD工具→“标注文字或配筋2”(与“文字或配筋1 ”区别在于不去搜索梁线)9、标注细部尺寸、文字等a、天正⑴→尺寸标注→“逐点标注”b、天正⑴→文字→“文字标注”或“文字编辑”(大段的文字可以用“文件输入”)c、天正⑴→标高标号→“文字图名”或“指向索引”等。
教你用天正暖通画图讲解
![教你用天正暖通画图讲解](https://img.taocdn.com/s3/m/17345f1f5627a5e9856a561252d380eb629423c9.png)
教你用天正暖通画图讲解一、半径标注单位置:【尺寸标注】→【半径标注】(BJBZ)功能:在图中标注弧线或圆弧墙的半径,尺寸文字容纳不下时,会按照制图标准规定,自动引出标注在尺寸线外侧。
菜单点取【半径标注】或命令行输入“BJBZ”后,会执行本命令。
点取菜单命令后,命令行提示:请选择待标注的圆弧<退出>:此时点取圆弧上任一点,即在图中标注好半径。
二、备档拆图菜单位置:【文件布图】→【备档拆图】(BDCT)功能:很多时候一个工程的许多张图纸都放在同一个DWG文件中,当需要备档的时候就需要把这些图一张一张的拆出来,每张都要保存一个单独的DWG文件,那么这个功能就是自动完成拆图并且每张图保存成单独文件。
菜单点取【备档拆图】或命令行输入“BDCT”后会执行本命令,命令启动后光标变为方形拾取框,命令行提示:“请选择范围:<整图>”;框选如上图所示的9张图纸的区域,右键确定会弹出如下对话框:上方可以调整拆分好的文件存放的路径;中间表格可以编辑拆分后图纸的文件名、图名、图号同事还可以查看该文件对应的原文件中图纸的位置;下方可以勾选拆分后是否自动打开文件,编辑完成点击确定即可。
注:插图要求图面上所有的图框均为天正图框,天正图库开放图框可扩充。
三、边线对齐菜单位置:【建筑】→【墙体工具】→【边线对齐】(BXDQ)功能:本命令用来对齐墙边,并维持基线不变,边线偏移到给定的位置。
换句话说,就是维持基线位置和总宽不变,通过修改左右宽度达到边线与给定位置对齐的目的。
通常用于处理墙体与某些特定位置的对齐,特别是和柱子的边线对齐。
墙体与柱子的关系并非都是中线对中线,要把墙边与柱边对齐,无非两个途径,直接用基线对齐柱边绘制,或者先不考虑对齐,而是快速地沿轴线绘制墙体,待绘制完毕后用本命令处理。
后者可以把同一延长线方向上的多个墙段一次取齐,推荐使用。
菜单点取【边线对齐】或命令行输入“BXDQ”后,会执行本命令,命令行提示:请点取墙边应通过的点:取墙体边线通过的一点(如图中P点);选择墙体:选中墙体边线改为通过指定点。
绘图时必须掌握的天正CAD技巧
![绘图时必须掌握的天正CAD技巧](https://img.taocdn.com/s3/m/30199ebcd1d233d4b14e852458fb770bf78a3b90.png)
绘图时必须掌握的天正CAD技巧工作时,不少设计师都开始花式探索天正CAD的快捷工作方法,看能将它拓展到什么程度,但不管怎样,天正都是建筑师必备的一个软件,绘制图纸,它依然是一项利器。
天正快捷键▎直线轴网 ZXZW生成正交轴网,斜交轴网或单向轴网。
▎墙生轴网 QSZW在已有墙中按墙基线生成定位轴线。
▎两点标注 LDBZ选择起始轴与结束轴,在已生成的双向轴网上标注轴线号和尺寸。
▎逐点标注 ZDBZ逐个选择轴线标注互不相关的多个轴号。
本命令用于自动方式不能标注的轴网或不适合自动标注的轴网,已交互方式逐个对轴线进行标注。
▎添加轴线 TJZX在已有轴网基础上增加轴线,更新有关的轴号和尺寸。
▎添加径轴 TJJZ在已有圆弧网上添加新的径向轴线。
▎重排轴号 CPZH改变图中某轴线编号,该组编号自该轴号开始进行重新排序。
▎单轴编号 DZBH改变图中单根轴线的编号。
▎添补编号 TBZH在已有轴网上对新增轴线添加有关联的轴号。
▎删除轴号 SCZH在已有轴号上删除轴号,其余轴号自动重排。
▎对象编辑 DXBJ此功能仅改变轴号显示方式,有4种轴号标注状态反复切换,本侧标轴号、对侧标轴号、双侧标轴号和双侧不标轴号,所有轴号一起变化,而尺寸标注不变。
▎标准柱 BZZ在轴线的交点处插入矩形柱、圆柱或正多边形柱,后者包括常用的3、5、6、8、12边形断面。
▎构造柱 GZZ在墙角交点处插入构造柱,按照所选择的墙角形状为基准,用户在对话框中输入构造柱的具体尺寸,指出对齐方向,然后在墙角处正确画出构造柱的填充图案,构造柱的定义用于二维施工图。
插入形状与墙一致的角柱,可改各段长度。
▎角柱 JZ在墙角插入形状与墙一致的角柱,可改各段长度。
▎绘制墙体 HZQT本命令可启动一个非模式对话框,其中可以设定墙体叁数,不必关闭对话框,既可直接绘制墙体、弧墙和用矩形方法绘制自定义墙体对象,墙线相交处自动处理,墙宽、墙高可随时改变,墙线端点有误可以回退。
CAD中利用辅助圆如何绘等边三角形?

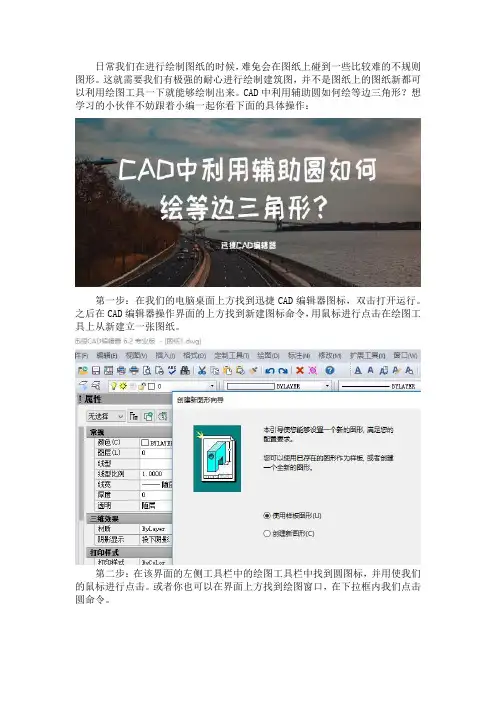

![CAD中利用辅助圆如何绘等边三角形?](https://img.taocdn.com/s3/m/e29d7154844769eae009eda2.png)
日常我们在进行绘制图纸的时候,难免会在图纸上碰到一些比较难的不规则图形。
这就需要我们有极强的耐心进行绘制建筑图,并不是图纸上的图纸新都可以利用绘图工具一下就能够绘制出来。
CAD中利用辅助圆如何绘等边三角形?想学习的小伙伴不妨跟着小编一起你看下面的具体操作:
第一步:在我们的电脑桌面上方找到迅捷CAD编辑器图标,双击打开运行。
之后在CAD编辑器操作界面的上方找到新建图标命令,用鼠标进行点击在绘图工具上从新建立一张图纸。
第二步:在该界面的左侧工具栏中的绘图工具栏中找到圆图标,并用使我们的鼠标进行点击。
或者你也可以在界面上方找到绘图窗口,在下拉框内我们点击圆命令。
第三步:在图纸上绘制一个圆出来之后,我们可以直接点击界面上方的格式窗口,下拉框内我们点击点样式命令。
或者我们直接在左下角的命令中输入“p”,然后调取点样式。
第四步:我们在所弹出的窗口对点样式做一些比较重要的设置,之后点击确定。
之后找到绘图窗口,在下拉框内我们用鼠标去点击点—分割命令,然后根据下面的命令指令操作。
第五步:圆的三个点确定之后,我们点击左侧工具栏中的直线命令,然后直接对着三点进行绘制,这样一个等边三角形就绘制完成了。
以上就是小编今天所要分享的全部内容,对此你有什么看法或者疑问?小编在此建议最好自己能够动手跟着上边的步骤操作一遍。
希望对大家能够有所帮助!。
教你用天正暖通画图
![教你用天正暖通画图](https://img.taocdn.com/s3/m/ac4012e5aeaad1f346933f9b.png)
一、半径标注单位置:【尺寸标注】→【半径标注】(BJBZ)功能:在图中标注弧线或圆弧墙的半径,尺寸文字容纳不下时,会按照制图标准规定,自动引出标注在尺寸线外侧。
菜单点取【半径标注】或命令行输入“BJBZ”后,会执行本命令。
点取菜单命令后,命令行提示:请选择待标注的圆弧<退出>:此时点取圆弧上任一点,即在图中标注好半径。
二、备档拆图菜单位置:【文件布图】→【备档拆图】(BDCT)功能:很多时候一个工程的许多张图纸都放在同一个DWG文件中,当需要备档的时候就需要把这些图一张一张的拆出来,每张都要保存一个单独的DWG文件,那么这个功能就是自动完成拆图并且每张图保存成单独文件。
菜单点取【备档拆图】或命令行输入“BDCT”后会执行本命令,命令启动后光标变为方形拾取框,命令行提示:“请选择范围:<整图>”;框选如上图所示的9张图纸的区域,右键确定会弹出如下对话框:上方可以调整拆分好的文件存放的路径;中间表格可以编辑拆分后图纸的文件名、图名、图号同事还可以查看该文件对应的原文件中图纸的位置;下方可以勾选拆分后是否自动打开文件,编辑完成点击确定即可。
注:插图要求图面上所有的图框均为天正图框,天正图库开放图框可扩充。
三、边线对齐菜单位置:【建筑】→【墙体工具】→【边线对齐】(BXDQ)功能:本命令用来对齐墙边,并维持基线不变,边线偏移到给定的位置。
换句话说,就是维持基线位置和总宽不变,通过修改左右宽度达到边线与给定位置对齐的目的。
通常用于处理墙体与某些特定位置的对齐,特别是和柱子的边线对齐。
墙体与柱子的关系并非都是中线对中线,要把墙边与柱边对齐,无非两个途径,直接用基线对齐柱边绘制,或者先不考虑对齐,而是快速地沿轴线绘制墙体,待绘制完毕后用本命令处理。
后者可以把同一延长线方向上的多个墙段一次取齐,推荐使用。
菜单点取【边线对齐】或命令行输入“BXDQ”后,会执行本命令,命令行提示:请点取墙边应通过的点:取墙体边线通过的一点(如图中P点);选择墙体:选中墙体边线改为通过指定点。
012绘图工具-T20天正给排水V2.0操作使用教程分解版

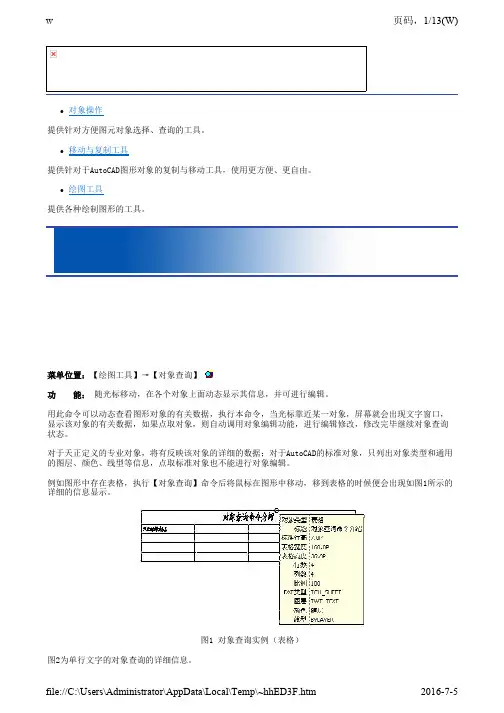

![012绘图工具-T20天正给排水V2.0操作使用教程分解版](https://img.taocdn.com/s3/m/8239071aba1aa8114531d906.png)
命令位置:【绘图工具】→【图案减洞】 功 能: 将填充图案上的空白区域填补上。 鼠标或右键执行命令后,命令行提示:
请选择图案填充<退出>: 选择填充图案
选取边界区域内的点<退出>: 点取边界区域内的点
命令位置:【绘图工具】→【线图案】 功 能: 绘制线图案。 鼠标或右键执行本命令后,系统弹出[线图案]对话框,如1所示:
请选择要修改颜色的图块<退出>: 当选择图块后,调出如下对话框:
页码,8/13(W)
图1 选择颜色 当选择颜色后,单击确定,命令行提示:
同名图块是否同时变颜色?<N>: 当选择 N 时同名图块不随之联动变化,当选择 Y 时同名图块随之变化颜色。
命令位置:【绘图工具】→【图案加洞】 功 能: 在已填充图案上分割出一块空白区域。 鼠标或右键执行命令后,命令行提示:
对话框功能说明:
控件 对象类型
图层
颜色 线型
其他 快捷键2
功能
过滤选择条件为图元对象的类型,比如选择所有的PLINE。 过滤选择条件为图层名,比如过滤参考图元的图层为A,则选 取对象时只有A层的对象才能被选中。 过滤选择条件为图元对象的颜色,目的是选择颜色相同的对 象。 过滤选择条件为图元对象的线型,比如删去虚线。 过滤选择条件为图块名称、门窗编号、文字属性和柱子类型 与尺寸,快速选择同名图块,或编号相同的门窗、相同的柱 子。 恢复上次的选择对象并将其选择使夹点显示出来。
w
页码,2/13(W)
图2 对象查询实例(文字)
菜单位置:【绘图工具】→【对象选择】
功 能: 先选参考对象,选择其它符合参考对象过滤条件的图形,生成预选对象选择集。
用尺规作图画三角形的方法
![用尺规作图画三角形的方法](https://img.taocdn.com/s3/m/343c8b1f11661ed9ad51f01dc281e53a5802516a.png)
用尺规作图画三角形的方法
三角形是一种常见的几何图形,它可以用来表达各种概念,可以用来构建形状、结构和物理实体,也可以被用来展示统计数据。
用尺规作图画三角形的方法可以用来创建几何图形,并且可以判断几何图形的性质,以及三角形的一些属性。
用尺规画三角形可以分为三步:
1.使用尺规以中心点为中心画一个圆,圆的半径就确定了三角形的高度,然后以圆为中心画出三条射线,假设射线A、B、C,A-C为60度,B-A为90度,C-B为90度,就已经完成了三角形的基本形状。
2.然后使用尺规根据基准线给每条射线依次画出三条边,射线A-B-C的边长分别为a、b、c,可以用任意一条边的长度表示三角形的边平行四边形的长度,例如a=5cm,b=3cm,c=4cm,那么三角形的面积就等于a*b/2,也就是5*3/2=7.5cm。
3.接下来就是要判断三角形的形状,如果a=b=c,则为等边三角形,如果a=b≠c,则为等腰三角形,如果a≠b≠c,则为一般三角形。
用尺规作图画三角形的方法很容易操作,先画一个圆,再画三条射线,然后再以基准线给每条射线依次画出三条边,并且判断出三角形的形状,就可以得出其边长及面积了。
加入现在要求我们在一个长方形的基准线上画一个三角形,那么我们首先要做的就是把长方形分成六段,每段的边长不一定相等,接着在六段上画出相应的射线,然后下一步就是给每个射线依次画出三条边,可以用任意一条边的长度表示三角形的边长,最后根据三个边
的长度来判断出三角形的形状。
以上就是用尺规作图画三角形的方法,只要熟悉其原理以及相应的步骤,就可以很快的将相应的几何图形画出来,掌握了这个方法,就可以轻松的创建几何图形,判断几何图形的性质,从而更好的展示统计数据。
CAD图纸上等边三角形如何绘制?
![CAD图纸上等边三角形如何绘制?](https://img.taocdn.com/s3/m/fb168f07f01dc281e43af023.png)
小学的时候相信都在图画本上画出漂亮的房子,房子更多的是利用三角板进行绘制。
现在基本上都是在绘图工具来进行绘制建筑图纸,而且里面还有好多的图形设计。
CAD图纸上等边三角形如何绘制?感兴趣或者想学习的小伙伴们不妨跟着小编一起来学习一下。
第一步:首先可以在我们的电脑桌面上方中找到迅捷CAD编辑器这个图标,然后用我们鼠标的左键去点击这个图标,接着进入到CAD编辑器的操作界面。
第二步:进入到CAD编辑器操作界面之后,我们可以点击界面上方的新建或者文件—新建,这时候会新建一个图纸。
第三步:点击界面上方的编辑器,界面会进行切换,在下边的工具栏中找到直线这个工具,并把它进行激活,在图纸上任意选一点作为起点,绘制直线的长度。
第四步:把起点作为一点,然后绘制想同直线的长度,角度是60°,之后把两个两节点进行连接。
以上就是小编今天所要和大家分享的如何绘制出等边三角形,你们都学会了吗?希望上边的这些操作步骤能够帮助到你们,感兴趣的小伙伴可以按照上边具体操作步骤,自己试着操作一遍!。
天正建筑操作技巧教程
![天正建筑操作技巧教程](https://img.taocdn.com/s3/m/70192b0e4a35eefdc8d376eeaeaad1f3469311a2.png)
天正建筑操作技巧序号内容轴网绘制轴网(HZZW)→直线轴网:选择“上开”,“左进”输入轴线信息,完成轴线的创建;其中“上进、下进、左进、右进”,为了避免轴线过密而影响标注,使相邻的轴线上下或左右串开(轴线伸出长度);绘制轴网(HZZW)→圆弧轴网:选择“圆心角”,“进深”输入圆弧轴角度和同心圆轴间距离;墙生轴网(QSZW):选择墙体后回车即可,适用于用天正建筑绘制的墙体;添加轴线(TJZX):选择参考轴线后,输入参考距离;轴线裁剪(ZXCJ ):框选有轴线的区域,对所选区域的轴线裁剪;也可以选择一条轴线,然后点另一边,将这边的轴线剪切;轴网合并(ZWHB):选择两组轴网,选择边界线进行轴线延伸,相当于延伸的命令;轴网标注(ZWBZ):选择起始轴线,再选择终止轴线;可选择单侧或双侧标注;仅适用于天正创建的轴线;单轴标注(DZBZ):每输入一次轴号,点击一次轴线;添补轴号(TBZH):点选已有的轴号,再点击要添加的轴线进行轴号添加;删除轴号(SCZH):选择要删除的轴号,再选择是否重排;重排轴号(CPZH):选择要重排的开始轴线,输入新轴号,其后面的轴号进行重排;轴号的夹点编辑:通过点选轴线中的夹点,改变轴线的起始位置、轴号的偏移位置等;轴号的在位编辑:双击轴号,对轴号进行编辑修改;墙体绘制等分加墙(DFJQ):选取一边墙,在参数对话框选择分段数,再选择另一边墙,完成等分;单线变墙(DXBQ):选择轴线,设置参数后,完成轴线变墙;墙体分段(QTFD):对已绘制的墙体,改变部分墙段的厚度;幕墙转换(MQZH):选择墙体,回车,再回车,对已经绘制的墙体,转换成幕墙;倒墙角(DQJ):对墙体进行倒圆角操作;倒斜角(DXJ):对墙体进行倒直角操作;修墙角(XQJ):对交叉的墙体进行修剪;边线对齐(BXDQ):选取要对齐的直线,在选取墙的一条边,完成墙边的对齐;净距偏移(JJPY):对墙体进行偏移,偏移量为墙体间净距;墙柱保温(QZBW):可以选择内保温、外保温,选取墙体和柱,即完成保温层添加;也可以取消添加的保温层,操作同添加;墙体造型(QTZX):改变墙体的厚度,可以选择外凸、内凹,需要选取起点、终点,类似做直线操作;墙齐屋顶(QQWD):用于立面图中,将墙体延伸到屋顶下;改墙厚(GQH):对已创建的墙体,更改墙体厚度,可单选、可框选;该外墙厚(GWQH):指定墙内侧宽度、墙外侧宽度,对外墙厚进行修改;改高度(GGD):在三维模型中,改变柱、墙体的高度;改外墙高(GWQG):在三维模型中,框选后,可直接识别外墙,改变外墙的高度;平行生线(PXSX):对已经创建的墙柱,提取(选取)其中的一条边,进行便宜操作生成直线;墙端封口(QDFK):框选后,去掉墙端头的封口;墙面UCS操作(QMUCS):可以将平面的墙体,转换成立面的墙体,相当于剖面的效果;异形立面操作(YXLM):相当于立面图内线段的修剪,识别矩形和异形,去矩形留异形;矩形立面操作(JXLM):将不规则的凹凸型立面墙,转换成矩形立面墙;识别内外操作(SBNW):框选墙体,外墙将会以红色线显示,便于查找(再操作会恢复原样);柱子标准柱(BZZ):选择柱类型、形状、尺寸,可以点选插入柱、沿着一根轴线布置柱子、指定区域内轴线交点插入柱、替换已插入的柱、选择多段线创建异形柱;角柱(JZ):点取要创建角柱的角,弹出属性对话框,设置属性生成角柱;构造柱(GZZ):点取插入位置,弹出属性对话框,设置属性生产构造柱;替换柱子:双击柱子,改变柱子的属性;柱齐墙边(ZQQB):点取要对齐到的墙边,选择要对齐的柱子,再选择柱边,将柱子移动到要对齐的墙边;门窗门窗(MC):选择插门、插窗、插门联窗、子母门等;可以选择门窗的类型、立面类型;门窗参数;插入(捕捉)的方式,进行门窗的插入;组合门窗(ZHMC):对已经创建的门和窗,把门窗组合到一起(挨在一起);带形窗(DXC):设置带形窗参数,选择带形窗经过的墙,进行绘制;转角窗(ZJC):设置转角窗参数后,点取墙内角,设置两侧墙的转角距离,完成绘制;同时可以选中凸窗,设置参数后进行凸窗的绘制,绘制方法相同;门窗编号(MCBH):选择要编号的门窗,回车后选择自动编号(S),完成编号;内外翻转(NWFZ):选择要翻转的门窗,完成门窗开启方向的改变;左右翻转(ZYFZ):选择要翻转的门窗,完成门窗轴的位置改变;门窗套(MCT):选择要添加的门窗,设置参数后,选择增加门窗套的一侧,完成添加;相当于内嵌门窗;门口线(MKX):设置参数,可单侧、居中、双侧设置,选择要添加的门,完成添加,相当于门口下的分割线(分隔线);同时可以进行消门口线操作;加装饰套(JZST):设置参数,点取“取自截面”选择门窗套类型,点取要加门窗套的门窗,再点击加门窗套的一侧,完成添加,相当于门窗口装饰;窗棂展开(CLZK):对转角窗、凸窗等带转角的窗进行平面展开,选择要展开的窗,点取展开到位置,完成展开;窗棂映射(CLYS):在窗棂展开图中,绘制出相应的窗玻璃分割线;选择待映射到的窗,选择待映射的棱线,完成映射;室内外设施直线梯段(ZXTD):设置参数后,设置梯段方向后,选择插入点完成插入;圆弧梯段(YHTD):设置参数后,设置梯段方向后,选择插入点完成插入;任意梯段(RYTD):先绘制两条参考线,设置参数后,选择左边线和右边线,完成插入;双跑楼梯(SPLT):设置参数后,设置梯段方向后,选择插入点完成插入;多跑楼梯(DPLT):输入参数,点取插入点,单显示10/X(X和设置的参数有关)时,点取鼠标左键,输入平台长度,输入T 继续绘制梯段,直至完成绘制;双分平行楼梯(SFPX):设置参数后,设置梯段方向后,选择插入点完成插入;双分转角楼梯(SFZJ):设置参数后,设置梯段方向后,选择插入点完成插入;双分三跑楼梯(SSSP):设置参数后,设置梯段方向后,选择插入点完成插入;交叉楼梯(JCL 剪刀楼梯(T JDL ):设置参数后,设置梯段方向后,选择插入点完成插入;):设置参数后,设置梯段方向后,选择插入点完成插入;三角楼梯(T SJLT):设置参数后,设置梯段方向后,选择插入点完成插入;矩形转角楼梯(JXZJ):设置参数后,设置梯段方向后,选择插入点完成插入;可设置跑数;添加扶手(TJFS):选择要添加的梯段,设置扶手宽度、扶手顶面高度、扶手距边;连接扶手(LJFS):对各梯段已创建的扶手进行连接,选择待连接的扶手,完成连接;电梯(DT):设置参数,点取电梯间的一个角点,点击另一个角点,选择电梯门所在的一侧,点取平衡块所在的一侧,完成创建;自动扶梯(ZDFT):设置参数,选择单梯、双梯、并列放置、交叉放置,设置梯段方向后,选择插入点完成插入;阳台(YT):设置参数,选择阳台类型,选择阳台起点、终点完成创建;台阶(TJ):设置参数,选择台阶类型,选择台阶起点、终点完成创建,绘制台阶边线;坡道(PD):设置参数,设置坡道方向,输入T改基点,选择插入点完成插入;散水(SS):设置参数,框选创建散水的所有墙体,完成创建;房间和屋顶搜索房间(SSFJ):设置要显示的内容,框选要搜索的一个完整的建筑物的所有墙体(或门窗),图中的房间就会被搜索出,并进行标注(编号、名称、面积等-前提是用天正创建的墙体房间);生成房间轮廓线(FJLK):点选要生成轮廓的房间,生成房间的轮廓线;房间排序(FJPX):对已标注的房间序号进行修改,重新编号;查询面积(CXMJ ):设置要显示的内容,点选房间,点选要插入信息的位置,完成查询;套内面积(TNMJ):设置要显示的内容,框选整个图形,点选插入的位置,完成套内面积计算;面积计算(MJJS):选择要相加的房间或者已经查询显示的信息,点选插入的位置,完成面积计算;加踢脚线(JTJX):选择踢脚线的样式,点取“拾取房间内部点”,完成踢脚线的插入;奇数分隔(JSFG):用三点定一个要奇数分隔的四边形,对房间进行分隔(类似铺设瓷砖或安装吊顶);布置洁具(BZJJ):选择洁具类型后设置参数,选择插入类型,进行绘制;布置隔断(BZGD):确定一条直线来选择洁具,设置隔断长度、隔断门宽,完成绘制;布置隔板(BZGB):确定一条直线来选择洁具,设置隔板长度,完成绘制;绘制搜屋顶线(SWDX):框选要搜索的一个完整的建筑物的所有墙体(或门窗),设置偏移外墙距离,完成绘制;绘制任意坡顶(RYPD):选择一封闭的多段线,设置坡度角、出檐长度,到三维模式下,改变坡屋顶的底标高,将屋顶移动到墙顶;绘制人字坡顶(RZPD):用多段线绘制屋顶的外边线,选择一封闭的多段线,设置屋脊线的起点、终点,选择参考墙顶标高的墙体,完成绘制;绘制攒尖屋顶(CJWD):例如六边形屋顶,设置参数,输入中心点位置,拖动要求的位置后,完成绘制;绘制矩形屋顶(JXWD):设置参数,点取主坡墙外皮的左下角点,再点取右下角点,再点取右上角点,完成绘制;加老虎窗(JLHC):选择屋顶,设置参数,点取插入点,完成绘制;加雨水管(JYSG):选择雨水管入水洞口的起始点、出水口的结束点,文字和表格文字样式(WZYS):点击新建,命名样式,设置中西文参数,完成新建;单行文字(DHWZ):输入文字内容,设置文字的参数等,点取插入点完成创建;多行文字:输入文字内容,设置文字的参数等,点取插入点完成创建;曲线文字(QXWZ):选择“直接写弧线文字”或“按已有曲线布置文字”,选取文字基线,输入文字,设置字高,完成创建;调用专业词库替换文字(ZYCK):选择专业词库内的名词,点选“文字替换,”选择要替换的文字,完成替换;查找替换(CZTH):点击查找对象后的选择按钮,拾取要查找的文字,点击替换为后的选择按钮,拾取要替换的文字,完成替换;新建表格(XJBG):设置表格参数,拾取插入点,完成空表格的新建;全屏编辑表格(QPBJ):选择已有表格,对已有表格进行删除、插入行列等操作;拆分表格(CFBG):设置查分的参数(份数等),选择要拆分的表格,完成拆分;表列编辑(BLBJ):选择表格的列,设置该列的参数,改变该列内容的参数(标题不变);增加表行(ZJBH):选择“在本行之后插入”等,选择参照行,完成插入行;单元编辑(DYBJ):选择要编辑的单元格,设置新参数、内容,完成编辑;单元递增(DYDZ):点取要编辑的第一个单元格(起始编号,)点取最后一个单元格,完成递增;单元复制(DYFZ):点取源拷贝单元格,点取要粘贴的单元格,完成复制;单元合并(DYHB):点选要合并的第一个单元格,点取要合并的最后一个单元格,完成合并;尺寸标注门窗标注(MCBZ):指定标注的第一点、第二点,完成门窗的标注;墙厚标注(QHBZ):指定墙厚的第一点、第二点,完成墙厚的标注;两点标注(LDBZ):指定标注的起点、终点,选择其中还要标注的门、窗、柱,完成这些元素的标注;内门标注(NMBZ):划线选择要标注的内门,可选择“轴线定位、垛宽定位”,完成边柱;快速标注(KSBZ):选择(点选、框选)要标注的对象,选择“整体”、“连续”、“连续加整体”标注方式,指定尺寸线位置,完成标注;楼梯标注(LTBZ):点取要标注的楼梯,完成楼梯标注(标注楼梯阶数);逐点标注(ZDBZ):点取第一点,第二点,尺寸线位置,再逐点选择要标注的点;文字过密会自动上下排列;半径标注(BJBZ):选择待标注的圆弧,完成标注;角度标注(JDBZ):选择角度的第一条直线,第二条直线,完成标注;弧长标注(HCBZ):选择待标注的弧段,选择弧段终点,完成标注;文字复位(WZFW):选择要复位文字的标注,回车完成操作(把远离尺寸线的文字,复位到同一距离);裁剪延伸(CJYS):给出裁剪延伸的基准点,选择要延伸或裁剪到的点,完成尺寸线的延伸或裁剪;取消尺寸(QXCC):选择待取消的尺寸区间的文字,完成该段尺寸的取消(删除);连接尺寸(LJCC):选择主尺寸标注,选择需要连接的其他尺寸标注,完成几段尺寸线的组合(连接);尺寸打断(CCDD):在要打断的一侧点取尺寸线,完成一组尺寸打断成两个独立的尺寸组;合并区间(HBQJ):框选合并区间中的尺寸界线箭头,完成几个尺寸合并成一个尺寸;对齐标注(DQBZ):选择参考标注,选择其他标注,将几组不在同一直线的尺寸对齐到一条直线上;增补尺寸(ZBCC):选择尺寸标注,点取待增补的标注点的位置,完成改组尺寸上的尺寸增加;切换角标(QHJB):选择天正角度标注(已标注的弧长,)回车,切换成角度标注,再回车,切换长直线标注;符号标注标高标注(BGBZ):设置参数,填入标高后,点取插入点完成标注;箭头引注(JTYZ):设置参数,填入引注的内容,点取插入点完成标注;引出标注(YCBZ):设置参数,填入标注的内容,点取起始点和终点完成标注;做法标注(ZFBZ):设置参数,填入标注的内容,点取起始点和终点完成标注;索引符号(SYFH):设置参数,填入标注的内容,给出索引节点的位置,给出索引节点的范围(圆半径),指定折点位置,给出文字索引号的位置,完成标注;索引图名(SYTM):设置参数,填入图名位置,点取标注位置,完成标注;正交剖切(PMPQ):设置参数,点取第一、第二剖切点,点取剖切方向,完成标注;断面剖切(DMPQ):设置参数,点取第一、第二剖切点,点取剖切方向,完成标注;加折断线(JZDX):进行图形折断的标记,点取折断线起点、终点,选择保留范围(框选),双击折断线,可在其他边“设折断点”;画对称轴(HDCZ):点取起点、终点,完成绘制;画指北针(HZBZ):点取指北针位置,设置指北针的方向角度,完成绘制;图名标注(TMBZ):设置参数,填入图名名称,点取标注位置,完成标注;立面新建工程(GCGL):选择新建工程,输入工程名称,完成新建工程(.tpr格式),工程下有平、立。
用天正建筑绘制建筑施工图
![用天正建筑绘制建筑施工图](https://img.taocdn.com/s3/m/eb624f23700abb68a882fb45.png)
§ 16.2计算机绘制建筑平面图绘制建筑图是一项需要通过长期实践操作来进行提高的技能,现以 个为例,介绍使用天正建筑软件绘制建筑图纸的基本步骤。
点击天正图标,打开窗口,5. 0及以上版本会遇到一个选择对话框, 选择 Acad. dwt 模式,进入平面类的图纸绘制状态(其中的另一选项 Tch3d. dwt 模式是进行三维建模工作的界面)。
