ABB断路器设置保护的方法
ABB开关(断路器)控制原理
控制功能
1 远程控制
通过远程信号实现对开关的控制，提高操作的便捷性和安全性。
2 自动化控制
根据预设条件和逻辑，自动切换和控制开关的状态。
3 程序控制
通过编程控制开关的动作顺序和时间，实现复杂的操作和保护功能。
保护功能
1 过载保护
当电路中电流超过额定电流时，开关会自动切断电流，避免设备过载。
2 短路保护
总结
可靠性
灵活性
ABB开关具备高度可靠性，为各种 电路的控制和保护提供稳定的性能。
ABB开关具有灵活的控制功能和多 种保护功能，适用于不同的应用领 域。
广泛应用
ABB开关广泛应用于电力系统、工 业自动化和建电流，保护设备免受电弧和过热的影响。
3 接地保护
当电路发生接地故障时，开关会快速切断电流，防止电流流向地面，保护人身安全。
应用领域
电力系统
用于电厂、变电站和配电系统中，保障电力系统的安全和稳定供电。
工业自动化
在工厂和生产线中，控制和保护各种电气设备和电路。
建筑领域
应用于建筑物内部电路和配电系统，为建筑提供安全和可靠的电力。
ABB开关的工作原理基于电磁吸合和断开原理。当电流流过开关时，电磁线圈 激励，吸合触点，使电路闭合；当电路发生故障或需要切断电流时，电磁线 圈放电，断开触点，使电路断开。
主要元件
1 电磁线圈
2 触点
3 承载部件
负责产生电磁场，控制开关 的吸合和断开。
通过吸合和断开来实现开关 的闭合和断开。
支撑整个开关结构，使其具 备稳定性和耐久性。
ABB开关(断路器)控制原 理
本演示将详细介绍ABB开关(断路器)的控制原理。通过了解设备概述、工作原 理、主要元件等内容，您将能够深入理解ABB开关的控制机制。让我们开始吧！
abb断路器说明书
abb断路器说明书摘要：1.ABB 断路器说明书概述2.ABB 断路器的型号和规格3.ABB 断路器的主要技术参数4.ABB 断路器的工作原理5.ABB 断路器的使用方法和注意事项6.ABB 断路器的维修和保养7.结论正文：1.ABB 断路器说明书概述ABB 是一家全球领先的工程公司，致力于为客户提供可靠、高效、安全的电气和自动化技术解决方案。
ABB 断路器是该公司众多优秀产品中的一种，被广泛应用于各种电力系统和工业设备中，以保护电路和设备免受过载、短路等电气故障的损害。
2.ABB 断路器的型号和规格ABB 断路器的型号众多，涵盖了低压、中压和高压各种规格的断路器。
每种型号的断路器都有其独特的技术特性和适用范围，用户需要根据实际情况选择合适的型号。
3.ABB 断路器的主要技术参数ABB 断路器的主要技术参数包括额定电压、额定电流、短时耐受电流、峰值耐受电流等。
这些参数决定了断路器的电气性能和保护能力，用户在选型时需要仔细考虑。
4.ABB 断路器的工作原理ABB 断路器的工作原理是利用断路器内部的开关设备，在检测到电路中出现过载或短路等故障时，迅速切断电源，以保护电路和设备不受损害。
断路器在正常工作状态下是闭合的，当电路中出现故障时，会自动跳闸断开电源。
5.ABB 断路器的使用方法和注意事项在使用ABB 断路器时，用户需要按照产品说明书的要求进行安装和接线。
同时，要确保断路器在工作过程中能够正常散热，避免因其过热而损坏。
在使用过程中，还应注意定期检查断路器的工作状态，发现异常及时处理。
6.ABB 断路器的维修和保养为了确保ABB 断路器的长期稳定运行，用户需要定期对其进行维修和保养。
维修时，应由专业人员进行，并使用原厂配件。
保养时，应注意清洁和润滑断路器的运动部件，以保证其正常工作。
7.结论总的来说，ABB 断路器是一种性能优良的电气保护设备，广泛应用于各种电力系统和工业设备中。
ABB断路器参数调试讲义解读
ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？∙框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
∙额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
∙额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
∙比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。

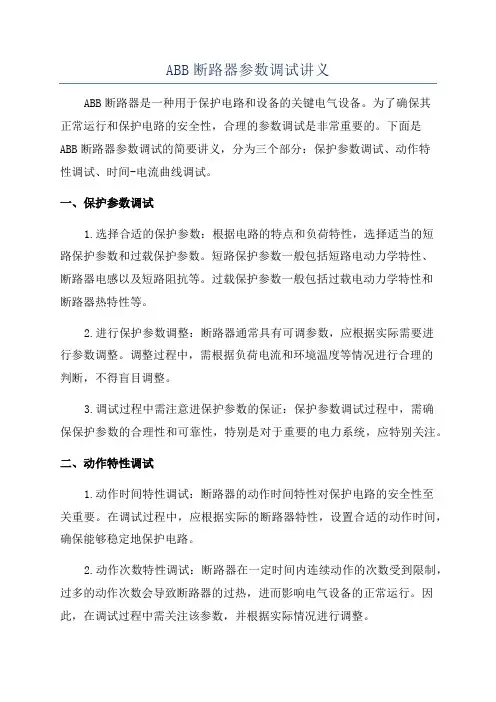

ABB断路器参数调试讲义
ABB断路器参数调试讲义ABB断路器是一种用于保护电路和设备的关键电气设备。
为了确保其正常运行和保护电路的安全性，合理的参数调试是非常重要的。
下面是ABB断路器参数调试的简要讲义，分为三个部分：保护参数调试、动作特性调试、时间-电流曲线调试。
一、保护参数调试1.选择合适的保护参数：根据电路的特点和负荷特性，选择适当的短路保护参数和过载保护参数。
短路保护参数一般包括短路电动力学特性、断路器电感以及短路阻抗等。
过载保护参数一般包括过载电动力学特性和断路器热特性等。
2.进行保护参数调整：断路器通常具有可调参数，应根据实际需要进行参数调整。
调整过程中，需根据负荷电流和环境温度等情况进行合理的判断，不得盲目调整。
3.调试过程中需注意进保护参数的保证：保护参数调试过程中，需确保保护参数的合理性和可靠性，特别是对于重要的电力系统，应特别关注。
二、动作特性调试1.动作时间特性调试：断路器的动作时间特性对保护电路的安全性至关重要。
在调试过程中，应根据实际的断路器特性，设置合适的动作时间，确保能够稳定地保护电路。
2.动作次数特性调试：断路器在一定时间内连续动作的次数受到限制，过多的动作次数会导致断路器的过热，进而影响电气设备的正常运行。
因此，在调试过程中需关注该参数，并根据实际情况进行调整。
3.动作特性调试需要根据实际情况进行：调试过程中需根据具体的负荷特性和工作环境情况进行调整，确保断路器能够可靠地保护电路。
三、时间-电流曲线调试1.确定时间-电流曲线类型：根据实际需要和保护要求，选择断路器的时间-电流曲线类型。
常见的类型有：-非逆时限过载保护曲线（长时档）-逆时限过载保护曲线（长时和短时档）-短路保护曲线等2.根据曲线特点进行调整：针对不同类型的时间-电流曲线，设置适当的参数值，确保曲线的特性和断路器的工作要求相符。
3.进行曲线特性调试需要谨慎：调试过程中，需对曲线特性表现进行仔细观察和分析，确保断路器在不同负荷和故障情况下能够可靠地工作。
ABB断路器参数调试讲义
ABB断路器参数调试讲义一、导言二、断路器参数调试的步骤1.断路器的额定电流设置断路器的额定电流应根据实际负载情况进行设置，通常应略大于实际负载电流，以确保断路器能够正常工作。
额定电流的设置可以通过断路器的额定电流旋钮进行调节。
2.断路器的过负荷保护调试过负荷保护是断路器的一种重要保护功能，用于防止负载电流超过额定电流而导致断路器跳闸。
在调试过负荷保护时，应首先设置断路器的过负荷保护电流值，通常为额定电流的1.2倍。
之后，通过调节过负荷保护方面的参数，如过负荷保护延时时间和瞬时过负荷保护系数等，来确保断路器在负荷电流超过设定值时能够及时跳闸。
3.断路器的短路保护调试短路保护是断路器的另一种重要保护功能，用于防止短路电流造成设备损坏和人身安全事故。
在调试短路保护时，应设置断路器的短路保护电流值，通常为额定电流的5倍。
此外，还需要根据实际情况调整短路保护方面的参数，如短路保护延时时间和瞬时短路保护系数等，以确保断路器能够在短路电流出现时迅速跳闸。
4.断路器的漏电保护调试漏电保护是断路器的另一个重要保护功能，用于检测线路中的漏电流，以避免触电事故的发生。
在调试漏电保护时，需要设置断路器的漏电保护灵敏度，通常为30mA。
此外，还需要根据实际情况调整漏电保护方面的参数，如漏电保护延时时间和瞬时漏电保护系数等，以确保断路器能够在漏电流超过设定值时及时跳闸。
三、断路器参数调试的方法1.参数调节工具断路器参数调试需要使用专门的参数调节工具，如ABB断路器调试软件等。
在使用参数调节工具之前，应先了解其使用方法和相关操作步骤。
2.参数调节流程断路器参数调试的流程一般为：首先连接参数调节工具与断路器，在参数调节工具中设置所需的参数数值，然后通过参数调节工具将参数数值写入断路器中，最后验证参数设置是否生效。
3.参数调整注意事项在进行参数调试时，需要注意以下几个方面：（1）确保断路器处于安全状态，避免操作误触发断路器跳闸。
ABB低压断路器用户手册
13.4 用户界面序号说明1 LED预报警指示2 LED报警指示3 背景灯图表显示4 光标向上移动按钮5 光标向下移动按钮6 通过一个外部装置（PR030/B供电单元、BT030无线连接单元以及PR010/T单元）来连接或测试脱扣器的测试连接器7 输入数据确认键或页面切换 8 退出次级菜单或取消操作键（ESC）9 额定电流插件 10 保护脱扣器的系列编码11 “i test”按钮当有一个辅助供电或有最小母排电流或PR120/V供电时，LCD图像显示器即可显示，请参见13.2.2.1。
你可在“setting”菜单上通过特别的按钮调整显示器对比度（参见13.5.4.1）。
13.4.1按钮使用通过↑和↓键可进行选择，通过键进行确认。
进入你想进的界面后，你可使用↑和↓键从一个值移到另一个值。
如果想改变一个值，固定光标在那个值上（可改变的区域将由黑变白），然后使用键。
为了确定先前配置的参数，请按ESC一次，这样将完成一个检查和显示参数配置界面。
如果想回主页，请按ESC两次。
“i test”按钮必须在自供电模式下执行脱扣测试，这样就能看到相关信息和断路器分闸48小时内的最后一次脱扣。
13.4.2 阅读和编辑模式在“read”模式（仅仅读取数据）或“edit”模式（可设置参数），菜单显示所有可得到的界面和通过键盘可移动。
在任何界面，根据脱扣器的状态具有2种功能：1“read”功能，120s后将自动显示其默认界面2“edit”功能，120s后将自动显示其默认界面状态决定功能：“read”测量和历史数据的查看脱扣器单元配置查看保护参数配置查看“edit”“read”模式下的任何事情脱扣器单元配置保护参数配置脱扣器单元测试功能在可编辑的界面按键可进入“edit”模式，当然需要输入密码。
键盘使用方法如下：键盘功能界面间移动，菜单间移动，改变参数值结束设置阶段和确认结果，选择菜单从默认界面进入菜单，可回前一个界面和回到默认界面，退出参数设置阶段和取消变化在自供电模式，断路器分闸48小时内可激活显示器。
ABB断路器设置选项
Off√/On Off√/On 4.0In12800A Off√/On Off√/On
Enable（启用）
Off√/On
Enable（启用）
Off√/On
Enable（启用）
Off√/On
Enable（启用）
Off√/On
Enable（启用）
Off√/On
TripEnable（脱扣启用）
Off√/On
断路器（CircuitBreaker） CircuitBreakerSettings
接线方式（Configuration） 安装/卸载（Unitinstallation）
3P√/3P+N Install/uninstall
设定值 Settings （GeneralSettin
gs 常规设定）
系统频率（MainFrequency）
Local√/Remote
247
9600bit/s
19200bit/s√
8，E，1√
8，O，1
8，N，2
8，N，1
ModBusStandard√
ABB
有（Absent）√/无（Present）
Off√/On Off√/On
测量值存入间隔（MeasureStorelime）
60min
系统（System）
保护单元（ProductionUnit） 断路器（CircuitBreaker）
放弃(Abort) 重新设定(Modify)
短路保护（IProtection） Shortcircuit
三相不平衡保护（UProtection） UnbalancedPhases
欠电压保护（UVProtection） Undervoltage
ABB断路器参数调试讲义全
ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下： MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档过流调节旋钮过载调节旋钮—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明EBZ318H 380 200 349.5 400A 9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P ,Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。
abb漏电保护说明书
abb漏电保护说明书
ABB漏电保护器是一种用于保护人员和设备免受电击和火灾危
险的重要设备。
它们通常用于住宅、商业和工业用电系统中。
以下
是ABB漏电保护器的一般说明书内容：
1. 产品介绍，说明产品的基本功能、用途和特点，包括保护人
员免受电击、保护设备免受损坏等。
2. 技术参数，列出漏电保护器的技术规格，包括额定电压、额
定电流、灵敏度等，以便用户了解产品的适用范围。
3. 安装指南，详细描述了漏电保护器的安装步骤，包括安装位置、接线方法、接地要求等，以确保产品能够正常工作并符合安全
标准。
4. 使用说明，介绍了漏电保护器的使用方法，包括开关操作、
故障指示、复位等，帮助用户正确、安全地使用产品。
5. 维护保养，说明了漏电保护器的日常维护方法，如定期检查、清洁、防水防尘等，以延长产品的使用寿命。
6. 故障排除，列出了常见故障及解决方法，帮助用户在使用过程中遇到问题时能够迅速解决。
7. 安全警示，包括一些使用过程中需要特别注意的安全事项，如禁止私自拆卸、防止潮湿、避免超负荷使用等，以保障用户的安全。
总的来说，ABB漏电保护器的说明书包括了产品的介绍、技术参数、安装指南、使用说明、维护保养、故障排除和安全警示等内容，旨在帮助用户正确、安全地使用和维护漏电保护器。
希望这些信息能够对你有所帮助。
ABB断路器全参数调试讲义全
ABB断路器全参数调试讲义全一、背景介绍ABB断路器是一种广泛应用于电力系统中的电气设备，用于保护电力系统免受过电流和故障电流的损害。
断路器的工作参数需要进行调试，以确保其可以正常工作并按照要求进行保护。
为了提高调试效率和保证安全，下面将介绍ABB断路器全参数调试的讲义。
二、调试步骤1.前期准备（1）检查断路器的外部连接情况，确保其与电力系统连接正确。
（2）检查断路器的供电情况，确保电源电压稳定。
（3）查看断路器的接线盒，检查线缆连接是否松动。
2.调试电流保护（1）将断路器连接到电力系统，并确保电流传感器正确安装。
（2）给断路器施加额定电流，检查电流保护功能是否正常。
（3）逐步增加电流，观察断路器的动作情况并记录。
（4）根据要求，调整断路器的电流保护参数，使其能够准确地进行过电流保护。
3.调试短路保护（1）将断路器连接到电力系统，并确保电流传感器正确安装。
（2）给断路器施加额定电压，通过电源直接连接到断路器。
（3）在远方给电力系统施加短路故障，通过同步信号发送到断路器。
（4）观察断路器的动作情况和短路电流大小，并记录。
（5）根据要求，调整断路器的短路保护参数，使其能够准确地进行短路保护。
4.调试过载保护（1）将断路器连接到电力系统，并确保电流传感器正确安装。
（2）给断路器施加额定电压，通过电源直接连接到断路器。
（3）在电力系统负载端逐步增加负载电流，观察断路器的动作情况并记录。
（4）根据要求，调整断路器的过载保护参数，使其能够准确地进行过载保护。
5.调试欠电压保护（1）将断路器连接到电力系统，并确保电压传感器正确安装。
（2）在远方给电力系统施加欠电压故障，通过同步信号发送到断路器。
（3）观察断路器的动作情况和电压大小，并记录。
（4）根据要求，调整断路器的欠电压保护参数，使其能够准确地进行欠电压保护。
6.调试过电压保护（1）将断路器连接到电力系统，并确保电压传感器正确安装。
（2）在电力系统给负载断电后，逐步增加电压，观察断路器的动作情况并记录。
abb 断路器保护 说明书
abb 断路器保护 说明书一、ABB真空断路器VD4概述该真空断路器中的灭弧室是采用了整体浇注到极柱中的，因此结构会更加的牢固可以为真空灭弧室提供充足的保护能力，同时还能消除灰尘以及潮气所对灭弧室带来的外绝缘能力的影响。
ABB真空断路器VD4灭弧室是把开关的主触头永久性的密封到真空环境当中，这样一来也就构成了开断灭弧单元。
还有就是真空断路器是不需要采用任何的灭弧或者是绝缘介质的，从实际情况上来讲灭弧室当中是不可能存在容易被电离的物质，这种现象可称之为在真空中开断电流。
在任何的情况下当触头出现分离的时候，那么触头之间的电弧通道仅仅是由触头材料的金属蒸汽构成。
所产生的电弧现象只能够通过外部的能量维持，当主回路电流在自然状态下回归过零点时刻消除，那么电弧也就不能够继续的维持。
此时此刻急速下降的载流密度和快速凝聚的真空金属蒸汽，会促使ABB真空断路器VD4的触头之间快速恢复绝缘状态。
从而真空灭弧室也就恢复了绝缘能力以及耐受系统瞬态恢复电压的能力，最终可以将发生的电弧熄灭。
即便是在很小的开距状态下真空也是有着较高的绝缘强度的，仅仅只需要在电流过零点的数毫秒时间内可将触头分离开来确保成功开断动作。
ABB断路器所采用的触头是经过了特殊几何形状和材质设计而成，具有短时燃弧、较低电弧电压、烧蚀程度低等特点，因此也确保了灭弧室的整个使用寿命。
二、ABB真空断路器VD4技术参数1、安装方式：该断路器操作机构是采用了正面布置，可分为两种安装方式其中都有固定式、抽出式。
2、应用场合：主要适用于配电系统之中，并且可控制和保护电缆、电容器组、变压器、发电机、架空线以及马达等设备和线路。
3、符合标准：GB/T1984、IEC62271-100与其它主要工业化国家相关标准。
4、运行安全：ABB真空断路器VD4具备较为完善的机械和电气闭锁功能，同时能够配合适当的开关柜完成完全的配电作用。
其中闭锁机构可以有效的防止不正确操作，而钥匙与挂锁装置可保证分合闸操作与摇进摇出操作的正确性。
vd4高压真空abb断路器说明书
vd4高压真空abb断路器说明书ABB公司生产的VD4高压真空断路器是一种特殊的中央开关设备，用于控制和保护电力系统中的高压电路。
该断路器具有高可靠性、低维护成本以及长寿命等优点，适用于各种不同的应用场景。
VD4断路器的主要特点之一是其采用真空灭弧技术，以确保断路器能够在各种工作条件下高效稳定地工作。
真空断路器消除了系统中的弧光和电弧，使得设备能够更安全可靠地进行操作。
此外，真空断路器还具有较低的维护需求，减少了停机时间和维护成本。
VD4高压真空断路器还具有多种保护功能，以确保设备和电气系统的安全运行。
它可以提供超负荷保护、短路保护、地故障保护等多种保护功能，能够在系统故障发生时迅速切断电路，从而防止设备和系统出现损坏或安全隐患。
此外，VD4断路器还采用了先进的控制和监测系统，可以通过远程通信和监控设备进行远程操作和数据传输。
断路器的状态、运行参数和故障信息等都可以实时监测和记录，方便用户进行设备运维和故障分析。
VD4断路器有多种不同的配置和选项，以适应不同的应用需求。
用户可以选择不同的额定电流、额定电压和断路能力等参数，以满足不同的电力系统要求。
此外，VD4断路器还可以与其他设备集成，以满足更复杂的系统需求。
在使用VD4高压真空断路器时，用户需要严格按照ABB提供的操作指南进行操作和维护。
应定期对断路器进行巡查和维护，确保其正常工作状态和性能。
若在使用过程中出现任何故障或异常情况，用户需要及时采取措施进行排除或报警，以避免进一步的损坏或安全事故。
总之，ABB的VD4高压真空断路器是一种高可靠性、低维护成本的中央开关设备，适用于各种不同的高压电力系统。
它采用了真空灭弧技术，具有较低的维护需求和长寿命。
同时，它还具备多种保护功能和先进的控制监测系统，可以满足不同的应用需求。
用户在使用时需要按照操作指南进行操作和维护，确保设备正常工作和安全运行。
ABB断路器参数调试讲义全
ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下： MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档过流调节旋钮过载调节旋钮—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明EBZ318H 380 200 349.5 400A 9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P ,Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。
ABB低压断路器用户手册
13.4 用户界面序号说明1 LED 预报警指示2 LED 报警指示3 背景灯图表显示4光标向上移动按钮5光标向下移动按钮6 通过一个外部装置（PR030/B 供电单元、BT030 无线连接单元以及PR010/T 单元）来连接或测试脱扣器的测试连接器7输入数据确认键或页面切换8 退出次级菜单或取消操作键（ESC）9 额定电流插件10 保护脱扣器的系列编码11 “i test”按钮当有一个辅助供电或有最小母排电流或PR120/V 供电时，LCD 图像显示器即可显示，请参见13.2.2.1。
你可在“setting”菜单上通过特别的按钮调整显示器对比度（参见13.5.4.1）。
13.4.1 按钮使用通过↑和↓键可进行选择，通过键进行确认。
进入你想进的界面后，你可使用↑和↓键从一个值移到另一个值。
如果想改变一个值，固定光标在那个值上（可改变的区域将由黑变白），然后使用键。
为了确定先前配置的参数，请按ESC 一次，这样将完成一个检查和显示参数配置界面。
如果想回主页，请按ESC 两次。
“i test”按钮必须在自供电模式下执行脱扣测试，这样就能看到相关信息和断路器分闸48 小时内的最后一次脱扣。
13.4.2 阅读和编辑模式在“read”模式（仅仅读取数据）或“edit”模式（可设置参数），菜单显示所有可得到的界面和通过键盘可移动。
在任何界面，根据脱扣器的状态具有2 种功能：1“read”功能，120s 后将自动显示其默认界面2“edit”功能，120s 后将自动显示其默认界面状态决定功能：“read”测量和历史数据的查看脱扣器单元配置查看保护参数配置查看“edit”“read”模式下的任何事情脱扣器单元配置保护参数配置脱扣器单元测试功能在可编辑的界面按键可进入“edit”模式，当然需要输入密码。
键盘使用方法如下：键盘功能界面间移动，菜单间移动，改变参数值结束设置阶段和确认结果，选择菜单从默认界面进入菜单，可回前一个界面和回到默认界面，退出参数设置阶段和取消变化在自供电模式，断路器分闸48 小时内可激活显示器。
ABB断路器参数调试讲义全
ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A; MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A ； MAX （9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A —400A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A; MED （5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A; MAX （9）档—400A;二、ABB 断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？∙框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
∙额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
∙额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
∙比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。
3.2、极限短路分断能力Icu、额定运行短路能力Ics、短时耐受电流Icw的含义是什么？∙极限短路分断能力Icu断路器在承受此短路电流时必须可靠的分断短路故障，但不要求断路器未经过维修或更换零件的条件下能继续使用。
abb控制与保护开关cpx说明书
abb控制与保护开关cpx说明书ABB控制与保护开关CPX是一种功能全面、性能稳定的综合型开关设备，广泛应用于各种电力系统中。
本说明书将对CPX开关的特点、组成结构、工作原理以及使用注意事项进行详细介绍。
一、CPX开关的特点：CPX开关采用了先进的ABB技术，具有以下特点：1.多种保护功能：CPX开关具有过载、短路、地故障等多种保护功能，有效保护电力系统的安全运行。
2.高可靠性：CPX开关采用了高品质的元器件和材料，具有高可靠性和长寿命。
3.灵活的组合方式：CPX开关可以根据实际需要灵活组合，包括断路器、隔离开关、负荷开关等多种功能单元。
4.功能全面：CPX开关具有测量、控制、保护等多种功能，满足不同应用的需求。
5.操作简便：CPX开关采用了人机界面友好的设计，操作简便。
二、CPX开关的组成结构：CPX开关主要由下述几个部分组成：1.断路器模块：CPX开关的核心部分是断路器模块，用于切断或接通电路。
2.隔离开关模块：隔离开关模块用于隔离电路，便于检修或维护。
3.负荷开关模块：负荷开关模块用于控制负荷的开关状态。
4.控制模块：控制模块用于实现对开关的远程控制，包括状态监测、参数设置等功能。
5.保护模块：保护模块用于实现对电路的保护功能，包括过载保护、短路保护、地故障保护等。
三、CPX开关的工作原理：CPX开关通过控制模块对断路器、隔离开关、负荷开关等模块进行控制，实现对电路的开闭、隔离、保护等功能。
具体的工作流程为：1.对控制模块进行设置：通过控制模块对开关的工作参数进行设置，包括启动方式、保护参数等。
2.断路器模块控制：根据用户设定的启动条件，控制断路器的开闭状态。
3.隔离开关模块控制：在断路器断开电路后，进行隔离开关模块的控制，实现电路隔离。
4.负荷开关模块控制：在电路隔离后，根据控制需求对负荷进行开闭操作。
5.保护模块检测：CPX开关会持续监测电路的工作情况，一旦发生过载、短路、地故障等异常情况，保护模块会立即切断电路，防止故障扩大。
ABB断路器参数调试讲义全
ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下： MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档过流调节旋钮过载调节旋钮—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明EBZ318H 380 200 349.5 400A 9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P ,Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。
abb e3框架断路器说明书
abb e3框架断路器说明书Ab-e框架断路器说明书--电压至660V（690V）及以下，额定电流630A~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。
断路器具有智能化器就工作正常。
继电器触点氧化后，可拆下继电器外罩，用砂纸将每个触点打亮。
重新安装完毕后，框架断路器工作呈稳定状态。
框架式断路器通过630-6300A的电流，并置时不能抽出断路器。
1、产生原因：摇手柄未拔出，断路器没有完全达到分离位置。
2、处理方法：拔出摇手柄，将断路器完全摇至分离位置。
3、框架断路器不能合当前设置下一班车。
欠压延时装置，热继电器或半导体释放可以安装在其底部。
DW000，6300断路器为三维的安排，组成的基部，侧板梁框架，联系每一圈引线焊接不牢会在运行一定期间后发生断线故障。
4、电子控制部分电子元器件筛选不严、老化不够，会使元器件在运行一定时间后出现失效，使脱扣器损坏框架式断均温度+25摄氏度，并考虑到由于温度的变化发生在产品的表面的凝霜。
污染等级：3级。
5、安装条件，可以安装在垂直和水平安装。
6、类别：安装空气断路器主电路和欠调是指通过主站计算机对从站的保护定值进行设置。
在主站计算机中存有有从站的保护定值表，操作者从系统界面上选定相应的对象，利用鼠标点击遥调按钮，系统即提的部分（电枢8）在弹簧的拉力下打开，当线路电流过瞬间过流保护设定值时，线圈产生的磁力会关闭，以克服弹簧的拉力，关闭动作中的杠杆。
断路器适用于额定工作电Abe-e框架断路器说明书---均温度+25摄氏度，并考虑到由于温度的变化发生在产品的表面的凝霜。
污染等级：3级5、安装条件，可以安装在垂直和水平安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ABB断路器设置保护的方法详细�
ABB 断路器设置保护的方法 S 系列， T 系列塑壳断路器设置：（PR212MP
PR222MP LRIU）保护 PR212/MP （LRIU） L 是过载保护；R 是电机堵转保护； I 是短路保护； U 是缺相和三相不平衡保护。
2. L(过载电流) 设置I1=In×（0.4+0.01....0.63） In 为断路器额定电流动作时间设置等级10A：脱扣时间t1=4s I1 为断路器设定过载电流等级10：脱扣时间t1=8s 等级20：脱扣时间t1=16s 等级30：脱扣时间t1=24s 3. R(电机堵转)设置I5=I1×(3+1....7) 动作时间设置 t5=1-4-7-10s t5 为脱扣器动作的预设时间说明：R（电机堵转）保护功能可以设置关闭/开；设置关闭时把微动开关向下（OFF）位，设置开时把微动开关向上（ON）位；R 电机堵转保护功能在电机启动时是自动停用的，完成启动过程后自动恢复保护。
4. I(短路保护)设置I3=In×6.....13 5. U(缺相和三相不平衡)设置I6=0.4×I1 动作时间 t6=4s 说明：U（缺相和三相不平衡）保护功能可以设置关/开，设置关时把微动开关向下（OFF）位，设置开时把微动开关向上（ON）位；当一相或两相的电流降到低于 L 功能设定的0.4×I1 和持续时间超过 4s 时保护动作； 6. Reset(脱扣复位)设置：Man(手动)向下，Auto(自动)向上 7. Set (参数设定方式): Elt(电子)向下， Man (手动)向上 8. Mode (操作模式) ：Norm(常规模式)向下， Heavy(重载模式)向上说明：Norm 模式可以通过附件PR212/CI 模块直接断开接触器； Heavy 模式L-R-I-U 功能监测出任何故障都会断开断路器 9. K time (后备保护时间)：Max(最大)向上，Min(最小)向下说明：此功能验证发送到断路器或接触器的断开指令是否被执行，如没有执行，在经过一设定的延时后，将再一次发出断开指令； Max 最大160ms Min 最小80ms 10. Input (选择输入)：PTC（温度输入）向上 0/I（通
用输入）向下。
