武冈至靖州（城步）高速公路土建工程第三合同段（K21+400～K32+300）中国中铁盖梁施工抱箍受力计算书中铁五局（集团）有限公司武靖高速公路第三合同段项目经理部盖梁施工抱箍受力计算书一、抱箍结构设计抱箍具体尺寸见抱箍设计图，主要包括钢带与外伸牛腿的焊接设计两方面的内容，其中牛腿为小型构件，一般不作变形计算，只作应力计算。
二、受力计算1、施工荷载1）、盖梁混凝土和钢筋笼（2**=方，平均密度吨/3m）自重为：×=（吨）2）、钢模自重为：吨3）、支垫槽钢（采用10型槽钢，理论线密度10kg/m，共17根，每根长）自重为：××17=（吨）4）、工字钢（采用40b型工字钢，理论线密度为m，共2根，每根长18m）自重为：2×18×=（吨）5）、连接工字钢的钢板（共4块，每块重79kg）自重为：4×=（吨）6）、钢模两翼护衬（单侧护衬重150kg）自重为：2×=(吨)7）、施工活荷载：10人+混凝土动载+振捣力=10×+×+=（吨）8）、总的施工荷载为：++++++=（吨）9）、考虑安全系数为，则施工总荷载为：×=（吨）10）、单个牛腿受力：÷=（吨）2、计算钢带对砼的压应力σ可由下式计算求得：钢带对立柱的压应力1μσBπD=KG1其中：μ—摩阻系数，取B—钢带宽度，B=600mmD—立柱直径，D=1800mmK—荷载安全系数，取G—作用在单个抱箍上的荷载，G=848kNσ=KG/(μBπD)=×848×1000/×600××1800)=<[]cσ则：1=，满足要求。
其中：[]c σ—砼立柱抗压强度容许值，其值不大于,立柱砼标号为30Mpa ，轴心抗压强度R a b =×30=21Mpa ， R a b =×21=3、钢带内应力2σ的合成图如下：22σ化简得：21σδ=σD/2 其中：δ—钢板厚度求得2σ=1σD/(2)δ=×1800/(2×12)=<f=215 Mpa ，满足要求。
抱箍计算
武冈至靖州（城步）高速公路土建工程第三合同段（K21+400～K32+300）中国中铁盖梁施工抱箍受力计算书中铁五局（集团）有限公司武靖高速公路第三合同段项目经理部盖梁施工抱箍受力计算书一、抱箍结构设计抱箍具体尺寸见抱箍设计图，主要包括钢带与外伸牛腿的焊接设计两方面的内容，其中牛腿为小型构件，一般不作变形计算，只作应力计算。
二、受力计算1、施工荷载1）、盖梁混凝土和钢筋笼（2*10.8*1.6=34.56方，平均密度2.6吨/3m）自重为：2.6×34.56=89.8（吨）2）、钢模自重为：6.5吨3）、支垫槽钢（采用10型槽钢，理论线密度10kg/m，共17根，每根长2.5m）自重为：0.01×2.5×17=0.425（吨）4）、工字钢（采用40b型工字钢，理论线密度为73.878kg/m，共2根，每根长18m）自重为：2×18×0.0739=2.66（吨）5）、连接工字钢的钢板（共4块，每块重79kg）自重为：4×0.079=0.316（吨）6）、钢模两翼护衬（单侧护衬重150kg）自重为：2×0.15=0.3(吨)7）、施工活荷载：10人+混凝土动载+振捣力=10×0.1+0.5×1.2+0.3=1.9（吨）8）、总的施工荷载为：129.22+6.5+0.425+2.66+0.316+0.3+1.9=141.321（吨）9）、考虑安全系数为1.2，则施工总荷载为：141.321×1.2=169.6（吨）10）、单个牛腿受力：169.6÷4=42.4（吨）2、计算钢带对砼的压应力σ可由下式计算求得：钢带对立柱的压应力1μσBπD=KG1其中：μ—摩阻系数，取0.35B—钢带宽度，B=600mmD—立柱直径，D=1800mmK—荷载安全系数，取1.2G—作用在单个抱箍上的荷载，G=848kNσ=KG/(μBπD)=1.8×848×1000/(0.35×600×3.14×1800)=1.29Mpa<[]cσ则：1=16.8Mpa，满足要求。
抱箍计算书
1、设计说明或简介德商高速公路范县段TJ-4标，起讫桩号为K12+550～K19+605.4，全长7.055公里。
本标段盖梁总计68座。
其中：选取单柱受力做大的k16+863陈庄分离立交盖梁为算例。
盖梁长13.552m，宽1.6m，高1.45m，混凝土方量29.1m3。
以下就以此为例来演算抱箍方案实施的可行性2、横梁、纵梁计算过程2.1、横梁演算：支撑按简支梁计算，使用I12.6工字钢，长3m，其力学性质：I=488cm4，W=77.5cm3，E=2.1x105Mpa，A=18.118cm22.1.1计算作用于模板次楞梁的荷载设计值q新浇筑混凝土自重：Q1= （26KN/m3*29.1m3）/（13.552m*1.6m）=34.89KN/m2模板自重：Q2=3.6KN/m2脚手板、栏杆、挡脚板、安全网等防护设施及附加构件自重：Q3=0.5KN/m2施工人员、材料及施工设备荷载：Q4=2.5KN/m2振捣混凝土产生荷载标准值：Q5=2KN/m2浇筑时容量为0.2-0.8m3料斗供料：Q6=4KN/m2计算作用于模板横梁的荷载设计值q计算荷载设计值q=1.2*（Q1+Q2+Q3）+1.4*(Q4+Q5+Q6+)=58.69 KN/m2荷载标准值：q=Q1+Q2+Q3+Q4+Q5+Q6=47.49KN/m2可计算工字钢间距范围a：qal2/8＜【215MPA】*Wa＜【215MPA】*（8*W）/(1.62q)= 【215MPA】*8*77.5cm3/（2.56*58.69KN/m）可以得出 a＜88.7cm 根据实际情况取a=70cm根据实际70cm排列，总计16根，计算实际结构受力情况Q横=1.2*16*3*14.223*10/（13.552*1.6）=0.38 KN/m2计算荷载设计值：q=58.69+0.38=59.07 KN/m22.1.2绘制支撑横梁的受力简图支撑横梁受力简图2.1.3计算作用在横梁上的荷载产生的最不利弯矩值MmaxMmax=ql2/8=59.07*0.7*1.62/8=13.23KN·m绘制弯矩图弯矩图2.1.4计算抗弯强度σ= Mmax/W=13.23KN·m/77.5cm3=170.7Mpa≤215Mpa结论：结构抗弯强度满足要求2.1.5计算抗剪强度Τ=ql/2=59.07*0.7*1.6/2=33.08KNQmax绘制剪力图剪力图Τ=Q max xS0/（Ixb）=33.08KNx57.07cm3/（488cm4x0.5cm）=77.4MPa≤f v=125MPa 1.6计算挠度ωω=5ql4/384EI=5*59.07KN*0.7m*（1.6m）4/384*2.1*105*488cm4=3.4mm≤【ω】=l/400=4mm 绘制位移图位移图结论：结构刚度满足要求小结：根据弯拉强度、剪力强度、挠度等项目验算，支撑横梁满足要求。
抱箍计算书
3.3.3钢抱箍及主梁、分配梁安装钢抱箍安装前要根据设计盖梁底标高、底模厚度、分配梁厚度、主梁高度准确计算出钢抱箍顶面位置，并将钢抱箍顶面位置用石笔画在立柱上。
再用起重机分片或整体吊装钢抱箍，然后将主梁（槽钢）放到钢抱箍上，并用对拉螺杆将两主梁对拉起来。
最后在主梁上摆放好分配梁。
钢抱箍、主梁、分配梁安全验算。
(1) 主梁计算①荷载计算：a) 盖梁自重荷载P1P1=γBH=26KN/m3×1.8 m×1.4m=65.6KN/m，换算到每根主梁：均布荷载q1=P1/2=32.8KN/m；b) 模板、分配横梁自重分配横梁采用[10槽钢，间距50cm，q2=0.12×2/0.5×7.5/2=0.15KN/m；模板自重q3=0.5×(2×1+1.9×1×2)/2=1.45KN/m；c) 施工荷载（人员、机具、材料、其它临时荷载）按q4=2.5KN/m均布荷载计；②荷载组合：q=q1+q2+q3+q4=32.8+0.5+1.45+2.5=37.25KN/m；③计算简图：④计算：a) 解除B点约束，代以支反力R B，用力法解得R B=q(6a2+5b2)/(4b)=463.5KN，R A=q(a+b)-R B/2=200.7KN，b) 弯矩图：c) 最大弯距：A 、B 点弯矩：M 1=-1/2×q×2.42=-2.88q=-155.1KN·m ，跨中弯矩 ：M 2=1/2×q×（32-2.42）=1.62q=87.2KN·m ，则：M max =M 1=155.1KN·m ；d) 截面抗弯模量W拟选用工字钢为主梁，允许应力[σ]=170MPa ，[σ]=M max /w ，w= M max /[σ]=155.1×103/(170×103)=0.91m 3=910cm 3，初步选用40a 工字钢W=1090cm 3>910cm 3，可满足强度要求；⑤ 挠度验算：将均布力q 由A 、B 点分成三段进行挠度叠加计算，计算结果公式如下（以竖直向上位移为正）： a) c 、d 点挠度：EIq EI l l M EI l ql l l EI ql y c 2832.3624)34(242113211231-=⋅⋅+⋅++-=， b) 跨中挠度：EIq EI ql EI l y 915.3384516M 242221-=-⋅⨯-=跨中， c) 最大挠度验算：I40a 惯性矩：I=21720cm 4=2.172×10-4m 4 ，弹性模量E=2×105MPa ，221qa 221qamm m y y 510510172.2100.21083.56915.334113max -=⨯-=⨯⨯⨯⨯⨯-==--跨中，则：4001][6005.0max =<<=l fl y ，满足挠度要求。
抱箍计算书

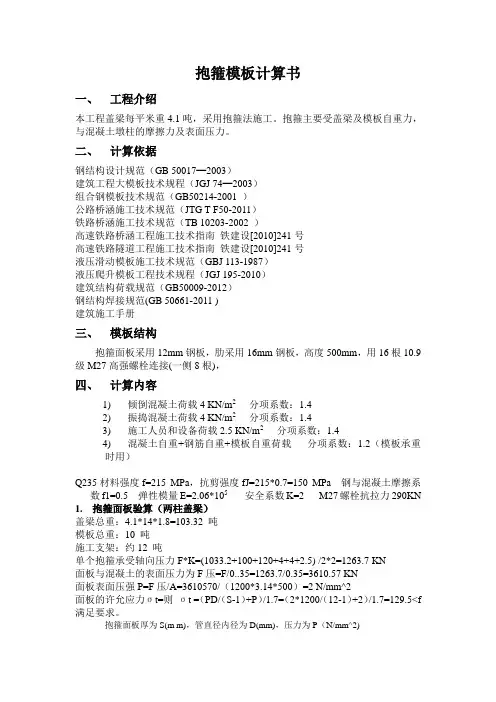

抱箍模板计算书一、工程介绍本工程盖梁每平米重4.1吨，采用抱箍法施工。
