喷砂,抛丸,喷丸三种工艺的区别详解

喷砂，抛丸，喷丸三种工艺的区别详解有小伙伴提出，抛丸不就是喷丸吗，也有人说就是喷砂，其实呢，这是三种制造工艺了，今天就来对比一下，要是还不懂，算我输。

喷砂和喷丸的区别喷砂是使用压缩空气为动力，以形成高速喷射束将砂料，高速喷射到需要处理的工件表面的表面处理工艺。

与喷砂一样，喷丸同样使用压缩空气作为动力，将丸粒喷射到工件表面，对工件表面进行清理或强化的一种工艺。

喷砂所使用的介质是带有棱角的砂粒，如棕刚玉、白刚玉、铁砂等；而喷丸使用的介质则是没有棱角的圆形颗粒，如钢丸，铁丸，玻璃丸以及陶瓷丸等。

喷砂使用不规则的砂粒，对工件表面进行冲击，起到清洁和增加粗糙度的作用，让金属工件获得更好的机械性能还能让镀层更牢固；喷丸则是依靠丸粒的强大冲击力，让工件表面更加紧密，以此让工件更加耐磨，有韧性以及耐腐蚀。

喷砂对设备要求不高，砂粒喷射的速度也并不快，但对工件的加工速度则更快；喷丸则需要使用更先进的设备，因此，加工速度较慢且通常更昂贵。

喷丸与抛丸的区别抛丸是用高速旋转的叶轮，将丸粒高速抛射出去，打到工件表面上，对工件表面进行清理或强化的一种工艺。

抛丸所使用材料有钢丸、铝丸、玻璃珠以及陶瓷丸等。

喷丸与抛丸工艺虽喷射动力和方式不同，但都是高速冲击工件为目的，其效果也基本相同，相比而言，喷丸比较精细，容易控制精度，但效率不及抛丸之高，适用于形状复杂的小型工件；抛丸比较经济实用，容易控制效率和成本，可以控制丸料的粒数来控制喷射效果，但会有死角，适合于大平面单一的工件批量加工。

关于用途，喷砂主要用于除锈，除漆，喷丸抛丸除锈的同时工件表面就像被无数个小锤子锤了一遍，所以也被强化升级了。

喷砂与喷丸动力是压缩空气，抛丸动力是叶轮，力量更大。

喷砂，抛丸，喷丸，所用到的砂，丸都是可以回收再利用的。

这就是它之间的区别。

你看懂了吗？。

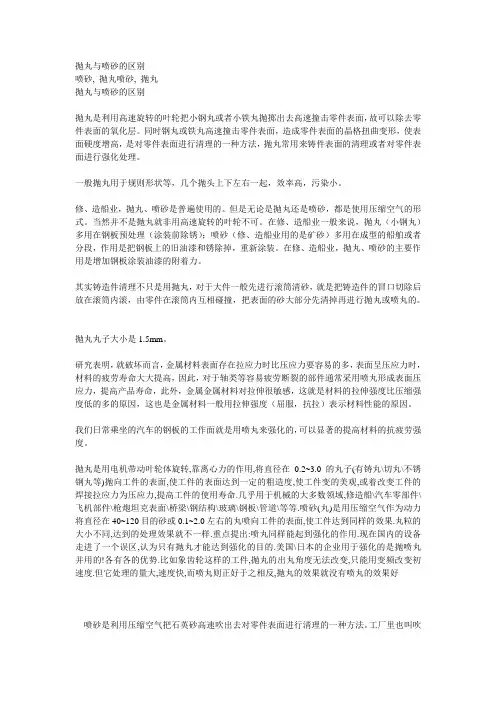

抛丸与喷砂的区别

抛丸与喷砂的区别喷砂, 抛丸喷砂, 抛丸抛丸与喷砂的区别抛丸是利用高速旋转的叶轮把小钢丸或者小铁丸抛掷出去高速撞击零件表面，故可以除去零件表面的氧化层。

同时钢丸或铁丸高速撞击零件表面，造成零件表面的晶格扭曲变形，使表面硬度增高，是对零件表面进行清理的一种方法，抛丸常用来铸件表面的清理或者对零件表面进行强化处理。

一般抛丸用于规则形状等，几个抛头上下左右一起，效率高，污染小。

修、造船业，抛丸、喷砂是普遍使用的。

但是无论是抛丸还是喷砂，都是使用压缩空气的形式。

当然并不是抛丸就非用高速旋转的叶轮不可。

在修、造船业一般来说，抛丸（小钢丸）多用在钢板预处理（涂装前除锈）；喷砂（修、造船业用的是矿砂）多用在成型的船舶或者分段，作用是把钢板上的旧油漆和锈除掉，重新涂装。

在修、造船业，抛丸、喷砂的主要作用是增加钢板涂装油漆的附着力。

其实铸造件清理不只是用抛丸，对于大件一般先进行滚筒清砂，就是把铸造件的冒口切除后放在滚筒内滚，由零件在滚筒内互相碰撞，把表面的砂大部分先清掉再进行抛丸或喷丸的。

抛丸丸子大小是1.5mm。

研究表明，就破坏而言，金属材料表面存在拉应力时比压应力要容易的多，表面呈压应力时，材料的疲劳寿命大大提高，因此，对于轴类等容易疲劳断裂的部件通常采用喷丸形成表面压应力，提高产品寿命，此外，金属金属材料对拉伸很敏感，这就是材料的拉伸强度比压缩强度低的多的原因，这也是金属材料一般用拉伸强度（屈服，抗拉）表示材料性能的原因。

我们日常乘坐的汽车的钢板的工作面就是用喷丸来强化的，可以显著的提高材料的抗疲劳强度。

抛丸是用电机带动叶轮体旋转,靠离心力的作用,将直径在0.2~3.0的丸子(有铸丸\切丸\不锈钢丸等)抛向工件的表面,使工件的表面达到一定的粗造度,使工件变的美观,或着改变工件的焊接拉应力为压应力,提高工件的使用寿命.几乎用于机械的大多数领域,修造船\汽车零部件\飞机部件\枪炮坦克表面\桥梁\钢结构\玻璃\钢板\管道\等等.喷砂(丸)是用压缩空气作为动力将直径在40~120目的砂或0.1~2.0左右的丸喷向工件的表面,使工件达到同样的效果.丸粒的大小不同,达到的处理效果就不一样.重点提出:喷丸同样能起到强化的作用.现在国内的设备走进了一个误区,认为只有抛丸才能达到强化的目的.美国\日本的企业用于强化的是抛喷丸并用的!各有各的优势.比如象齿轮这样的工件,抛丸的出丸角度无法改变,只能用变频改变初速度.但它处理的量大,速度快,而喷丸则正好于之相反,抛丸的效果就没有喷丸的效果好喷砂是利用压缩空气把石英砂高速吹出去对零件表面进行清理的一种方法。

抛丸和喷砂

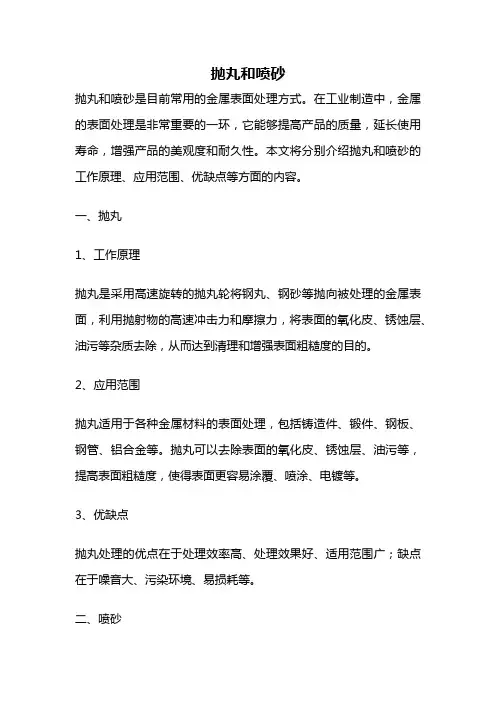

抛丸和喷砂
抛丸和喷砂是目前常用的金属表面处理方式。

在工业制造中，金属的表面处理是非常重要的一环，它能够提高产品的质量，延长使用寿命，增强产品的美观度和耐久性。

本文将分别介绍抛丸和喷砂的工作原理、应用范围、优缺点等方面的内容。

一、抛丸
1、工作原理
抛丸是采用高速旋转的抛丸轮将钢丸、钢砂等抛向被处理的金属表面，利用抛射物的高速冲击力和摩擦力，将表面的氧化皮、锈蚀层、油污等杂质去除，从而达到清理和增强表面粗糙度的目的。

2、应用范围
抛丸适用于各种金属材料的表面处理，包括铸造件、锻件、钢板、钢管、铝合金等。

抛丸可以去除表面的氧化皮、锈蚀层、油污等，提高表面粗糙度，使得表面更容易涂覆、喷涂、电镀等。

3、优缺点
抛丸处理的优点在于处理效率高、处理效果好、适用范围广；缺点在于噪音大、污染环境、易损耗等。

二、喷砂
1、工作原理
喷砂是利用压缩空气将磨料喷向被处理的金属表面，利用磨料的高速冲击力和摩擦力，将表面的氧化皮、锈蚀层、油污等杂质去除，从而达到清理和增强表面粗糙度的目的。

2、应用范围
喷砂适用于各种金属材料的表面处理，包括铸造件、锻件、钢板、钢管、铝合金等。

喷砂可以去除表面的氧化皮、锈蚀层、油污等，提高表面粗糙度，使得表面更容易涂覆、喷涂、电镀等。

3、优缺点
喷砂处理的优点在于处理效果好、适用范围广、成本低；缺点在于处理效率低、易产生粉尘、对环境污染严重。

总的来说，抛丸和喷砂都是有效的金属表面处理方式，可以根据实际情况选择其中一种或两种方式进行表面处理。

在选择时，需要考虑到处理效率、处理效果、环境污染、成本等多个方面的因素，综合评估后选择最适合的表面处理方式。

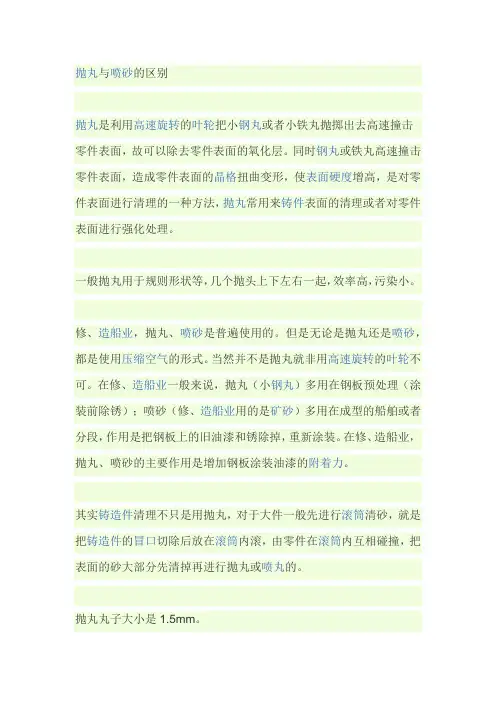

抛丸与喷砂的区别

抛丸与喷砂的区别抛丸是利用高速旋转的叶轮把小钢丸或者小铁丸抛掷出去高速撞击零件表面，故可以除去零件表面的氧化层。

一般抛丸用于规则形状等，几个抛头上下左右一起，效率高，污染小。

修、造船业，抛丸、喷砂是普遍使用的。

但是无论是抛丸还是喷砂，都是使用压缩空气的形式。

当然并不是抛丸就非用高速旋转的叶轮不可。

在修、造船业，抛丸、喷砂的主要作用是增加钢板涂装油漆的附着力。

抛丸丸子大小是1.5mm。

我们日常乘坐的汽车的钢板的工作面就是用喷丸来强化的，可以显著的提高材料的抗疲劳强度。

抛丸、喷砂、喷丸

3.阿尔门（Almen）试验
喷丸强度常用N试片（用于有色金属试验）、A试片（最常用）、C试片（更高强度）来进行测量， A试片和C试片之间关系为近似3倍关系。如用C试片测得强度为0.15-0.20C mm就相当于0.45-0.60A mm。图中厚的为C试片，薄的为A试片。
试验过程中，先测量试片原有变形，然后将卡好该试片的工装置于喷丸箱内，采用与工件相同的工艺进行喷射。喷丸结束，取下试片，测量变形拱高。
2.喷丸强度
影响喷丸强度的工艺参数主要有：弹丸直径、弹流速度、弹丸流量、喷丸时间等。弹丸直径越大，速度越快，弹丸与工件碰撞的动量越大，喷丸的强度就越大。喷丸形成的残余压应力可以达到零件材料抗拉强度的60％，残余压应力层的深度通常可达0.25mm，最大极限值为１mm左右。喷丸强度需要一定的喷丸时间来保证，经过一定时间，喷丸强度达到饱和后，再延长喷丸时间，强度不再明显增加。在喷丸强度的阿尔门试验中，喷丸强度的表征为试片变形的拱高。
4.喷丸覆盖有人对喷丸覆盖率常这样认为：我的喷嘴1上1下喷工件2遍，不就可以满足200％的覆盖率了吗？乍一听觉得有道理，其实不是这样的。
覆盖率的测量是这样的：先在工件表面涂上一层彩釉或萤光釉，然后按工艺参数对工件进行喷丸，每喷表面一遍将工件取出，在显微镜（放大镜）下观察所残留的涂层在表面所占的比例，如还有20％残留，则覆盖率为80％。当残留只有2％，即覆盖率为98％时，可视为全部清除，即覆盖率为100％，此时就有一个时间。若达到400％的覆盖率，就是4倍的该时间。
5.覆盖率的影响因素
影响覆盖率的因素有零件材料硬度、弹丸直径、喷射角度和距离、喷丸时间等。在规定的喷丸强度条件下，零件的硬度低于或等于标准试片硬度时，覆盖率能达到100％；反之，覆盖率会下降。在相同的弹丸流量下，喷嘴与工件的距离越长、喷射的角度越小、弹丸直径越小，达到覆盖率要求的时间就越短。喷丸强化时，应选择大小合适的弹丸、喷射角度及距离，使喷丸强度和覆盖率同时达到要求值。

金属表面处理—喷丸、抛丸、喷砂

一、喷丸喷丸使用高压风机或压缩空气作动力，将～2.5mm直径的弹丸喷射出去，冲击金属表面。

广泛应用于金属表面的消光、去氧化皮；提高零件机械强度、抗疲劳性、耐磨性和耐腐蚀性；消除铸、锻、焊件的残余应力等。

1、表面清理功能用喷丸进行表面处理，打击力大，清理效果明显，动力消耗大。

一般喷丸用来消除厚度不小于2～6mm的或不要求保持准确尺寸及轮廓的中型、大型金属制品以及铸、锻件上的氧化皮、铁锈、型砂及旧漆膜，是表面涂（镀）覆前段一种清理方法。

原理：当钢丸打击到工件表面（无论是喷丸或抛丸）使金属基材发生变形，由于Fe3O4和Fe2O3没有塑性，破碎后剥离，而油膜与基材一同变形，所以对有油污的工件，喷丸无法彻底清除油污。

2、喷丸强化功能原理：当钢丸撞击金属零件表面上，宛如一个微型棒锤敲打表面，捶出小压痕或凹陷。

为了形成凹陷，金属表层必定会产生拉伸。

表层下，压缩的晶粒试图将表面恢复到原来形状，从而产生一个高度压缩力作用下的半球。

无数凹陷重叠形成均匀的残余应力层。

最终，零件在压应力层保护下，极大程度地改善了抗疲劳强度。

如：将高速弹丸喷射到弹簧表面，使弹簧表层发生塑性变形，形成一定而形成一定厚度的强化层，强化层内形成较高的残余应力，由于弹簧表面压应力的存在，当弹簧承受载荷时可以抵消一部分抗应力，从而提高弹簧的疲劳强度。

喷丸强化分为一般喷丸和应力喷丸。

一般处理时，钢板在自由状态下，用高速钢丸打击钢板的表面，使其表面产生预压应力，以减少工作中钢板表面的拉应力。

应力喷丸是将钢板在一定的作用力下预先弯曲，然后进行喷丸处理。

3、喷丸使用的丸的种类：铸钢丸、铸铁丸、玻璃丸铸钢丸，硬度一般为40～50HRC，加工硬金属时，可把硬度提高到57～62HRC。

铸钢丸的韧性较好，使用广泛，其使用寿命为铸铁丸的几倍。

喷丸粒度一般在～1.2mm为宜，喷丸强度要求越高，粒度相对加大。

4、表面清洁质量⑴、Sa1—手工刷除清理级（或清扫级）Sa1级处理的技术标准：工件表面应不可见油污、油脂、残留氧化皮、锈斑和残留油漆等污物；处理后表面上出现大量分别均匀的金属斑点。

喷砂与喷丸的区别

喷砂与喷丸的区别This model paper was revised by the Standardization Office on December 10, 2020喷丸与喷砂的区别1.喷丸是以金属弹丸，利用压缩空气或机械离心力为动力和摩擦力来除去金属锈蚀的方法。

弹丸直径在之间，压缩空气压力为，喷流与表面角度为30度-90度左右。

喷嘴系用T7或T8工具钢制成并淬火至硬度50-55HRC，每个喷嘴使用期限为15-20天。

喷丸是用来清除厚度不小于2mm的或不要求保持准确尺寸及轮廓的中型、大型金属制品以及铸锻件上的氧化皮、铁锈、型砂及旧漆膜。

是表面涂(镀)覆前的一种清理方法。

广泛用于大型造船厂、重型机械厂、汽车厂等。

用喷丸进行表面处理，打击力大，清理效果明显。

但喷丸对“骞ぜ的处理，容易使工件变形，且钢丸打击到工件表面（无论抛丸或喷丸）使金属基材产生变形，由于Fe3O4和Fe2O3没有塑性，破碎后剥离，而油膜与基材一同变形，所以对带有油污的工件，抛丸、喷丸无法彻底清除油污。

2.喷砂也是一种机械清理方法，但并喷砂不是喷丸，喷砂用的是砂粒如石英砂，喷丸用的是金属弹丸。

在现有的工件表面处理方法中，清理效果最佳的还数喷砂清理。

喷砂适用于工件表面要求较高的清理。

但是我国目前通用喷砂设备中多由铰龙、刮板、斗式提升机等原始笨重输砂机械组成。

用户需要施建一个深地坑及做防水层来装置机械，建设费用高，维修工作量及维修费用极大。

随着国家对环境保护和工业卫生的重视，由于喷砂过程有大量粉尘产生不仅严重污染环境，还及易导致操作者的职业病(矽肺)，已大量将喷丸来代替喷砂。

3.抛丸是利用高速旋转的叶轮把小钢丸或者小铁丸抛掷出去高速撞击零件表面，故可以除去零件表面的氧化层。

喷砂三者的区别与联系

抛丸、喷丸、喷砂三者的区别与联系大家都知道，铸件出来后，一般会进行喷丸或喷砂处理，就是常说的shot penning and shot blast喷丸效率高，但会有死角，而喷砂比较灵活，但动力消耗大。

喷砂使用高压风作动力，而抛丸一般为高速旋转的飞轮将钢砂高速抛射岀去。

喷丸得到的铸件表面质量没有喷砂地好，但比喷砂经济。

而且能够去除一些铸件难以清理的粘砂，而喷砂不行。

喷砂和喷丸是两种不同的表面硬化工艺，喷砂处理过的硬度比喷丸的低，所使用的工具也是不同的了！喷砂喷丸根本就是两种喷射介质的差别，当然效果也有差别喷砂比较精细，容易控制精度和平面度喷丸比较经济实用，容易控制效率和成本，可以控制铁丸的直径来控制喷射效果一、喷丸清理的特点1、可以任意使用金属或非金属弹丸，以适应清理工件表面的不同要求；2、清理的灵活性大，容易清理复杂工件的内、外表面和管件的内壁，并且不受场地限制，可将设备安置在特大型工件附近；3、设备结构较简单，整机投资少，易损件少，维修费用低；4、必须配备大功率的空压站，在清理效果相同的条件下，消耗的能量较大；5、清理表面易有湿气，容易再生锈；6、清理效率低，操作人员多，劳动强度大。

二、抛丸清理的特点1、清理效率高，费用低，操作人员少，容易实现机械化，适用于大批量生产；2、不用压缩空气加速弹丸，因而不必设置功率大的空压站，被清理的表面也无湿气；3、灵活性差，受场地限制，清理工件时有些盲目性，在工件表面易产生清理不到的死角；4、设备结构较复杂，易损件多，特别是叶片等零件磨损快，维修工时多，费用高；5、一般情况不能使用轻而细小的弹丸。

三、喷丸清理与抛丸清理的性能和效果比较项目单位抛丸喷丸喷砂单个喷嘴抛丸量Kg/min 60〜1250 48~60 30弹丸速度m/s 60~100 40~50单位抛丸量所需功率比301 8达到同样清理效果的耗电量KW*h/100m2 12.5 267 37.5清理效率40~150 15 6~10达到同样清理效果所耗工时之比1 16 6丸料消耗量之比<1 20成本之比 1 10 4.1环境粉尘浓度mg/m2 4.2〜3.7 200〜300四、关于喷丸清理的喷嘴规格与压缩空气和磨料消耗相互关系喷嘴/mm 工作压力/MPa 项目0.48 0.56 0.59 0.62 0.66 0.705 0.93 1.02 1.10 1.16 1.22 1.27 压缩空气m3*min-188.9 98 103 88.9 109.3 119.8 磨料Kg*h-13.62 3.994.18 4.37 4.46 4.92 清理效率m2*h-16.4 1.73 1.93 2.01 2.09 2.18 2.29 压缩空气m3*min-1160.6 185 194.1 203.2 215.5 227 磨料Kg*h-16.607.62 7.998.36 8.829.29 清理效率m2*h-18 2.86 3.20 3.40 3.57 3.71 3.88 压缩空气m3*min-1274 305 318.9 335.7 349.3 363 磨料Kg*h-111.24 12.6 13.1 13.75 14.30 15 清理效率m2*h-19.5 4.05 4.56 4.73 4.90 5.21 5.55 压缩空气m3*min-1392 436 456 477 499 522 磨料Kg*h-116.1 17.8 18.7 19.5 20.4 21.4 清理效率m2*h-111.1 5.50 6.14 6.45 ， 6.79 6.96 7.19 压缩空气m3*min-1533 596 626 657 687 719 磨料Kg*h-121.8 24.3 25.6 26.9 28.2 29.5 清理效率m2*h-112.7 7.13 7.93 8.35 8.75 ，9.14 9.57 压缩空气m3*min-1686 762802842 873 907 磨料Kg*h-128.1 31.2 32.9 34.5 35.8 37.2 清理效率m2*h-1五、磨料速度与清理效率的比较工作压力MPa 磨料速度m*s-1 相对清理效率%0.7 187.71000.67 178.7 930.63 163.1 850.60 147.5 780.56 120.7 700.53 93.9 630.49 84.9 55注：1 、喷丸清理的工作压力一般不应低于0.53MPa;2、采用大喉径长文丘里型喷嘴。

喷砂除锈和抛丸除锈,哪个效果好

喷砂除锈和抛丸除锈，哪个效果好喷砂除锈和抛丸除锈，哪个效果好一般会进行喷丸或喷砂处理，就是常说的shot blast and shot penning喷丸效率高，但会有死角，而喷砂比较灵活，但动力消耗大。

喷砂使用高压风作动力，而抛丸一般为高速旋转的飞轮将钢砂高速抛射出去喷丸得到的铸件表面质量没有喷砂地好，但比喷砂经济。

而且能够去除一些铸件难以清理的粘砂，而喷砂不行。

喷砂和喷丸是两种不同的表面硬化工艺，喷砂处理过的硬度比喷丸的低，所使用的工具也是不同的了！喷砂喷丸根本就是两种喷射介质的差别，当然效果也有差别喷砂比较精细，轻易控制精度和平面度喷丸比较经济实用，轻易控制效率和成本，可以控制铁丸的直径来控制喷射效果1.抛丸和喷砂都是表面处理,但不是说只有铸件才抛丸2.喷砂主要功能是表面除锈,除氧化皮等,比如热处理后的零件,而抛丸的作用和功能就较多:不但除锈,除表面氧化皮,还提高表面粗糙度,去除零件机加工毛刺,消除零件内应力,减少热处理后零件变形,提高零件表面耐磨,受压能力等3.用于喷丸的工艺有很多,例如:铸件,锻件,机加工后零件表处,零件热处理后表处等4.喷砂主要是人工操作,而抛丸自动化和半自动化的多5.抛丸所用的钢丸和铁丸其实并不是真正意义上的丸,准确的说它是小钢丝或小钢棍,只是使用了一段时间后才看起来象丸子的,所谓喷砂的砂说穿了,也就是河砂而已,和建筑用的没有什么两样,只是喷砂用的经过筛制,含泥少,颗粒大小规格而已。

当然有的行业也有不同，如船舶行业的抛丸用的是真正的钢丸、喷砂用的是金属矿砂（不是河砂-石英砂）1,丸与砂丸一般是球形一类没有棱角的颗粒.如钢丝切丸、钢丸等;砂是指有棱角的砂粒,如棕刚玉、白刚玉、河砂等。

喷与抛喷是以压缩空气作为动力将砂料或丸料喷到材料表面，达到清除和一定的粗糙度。

抛是将丸料以高速旋转时产生的离心力的方法，冲击材料表面，达到清除和一定的粗糙度。

抛丸是构件在一个封闭空间内,由多角度多点喷枪,向构件喷射金属颗粒,构件表面可以达到四级的除锈除油效果,其表面粗糙度经过防腐涂装后漆面的抓力与保持时间都会达到一个很理想的效果.喷砂除锈大体上也有这个效果但是不同的是,喷砂使用的材料多是高硬度的砂石(如石英砂等)或是铜矿渣,而且本身也是手工来操作完成,其速度与抛丸相比要慢,而且假如使用的是砂石,在喷砂的过程中砂石与构件的撞击会产生一些砂石粉末,这些粉未会粘附在构件表面,而且喷砂对构件的表面粗糙度低于抛丸.我记得这是防腐手册中的一个标准,你也可以查一下就是除锈等级,抛丸是瑞典除锈标准四级。

抛丸与喷砂的特点

抛丸与喷砂的区别与特点一、丸与砂丸一般是球形一类没有棱角的颗粒.如钢丝切丸等;砂是指有棱角的砂粒,如棕刚玉、白刚玉、河砂等。

二、原理：1）抛丸是以金属弹丸，利用压缩空气或机械离心力为动力和摩擦力来除去金属锈蚀的方法。

弹丸直径在0.2-2.5mm之间，压缩空气压力为0.2-0.6Mpa，喷流与表面角度为30度-90度左右。

喷嘴系用T7或T8工具钢制成并淬火至硬度50-55HRC，每个喷嘴使用期限为15-20天。

抛丸是用来清除厚度不小于2mm的或不要求保持准确尺寸及轮廓的中型、大型金属制品以及铸锻件上的氧化皮、铁锈、型砂及旧漆膜。

是表面涂(镀)覆前的一种清理方法。

广泛用于大型造船厂、重型机械厂、汽车厂等。

用抛丸进行表面处理，打击力大，清理效果明显。

2) 喷砂也是一种机械清理方法，.喷砂是用压缩空气作为动力将直径在40~120目的砂喷向工件的表面,使工件达到同样的效果。

喷砂用的是砂粒如石英砂，抛丸用的是金属弹丸。

喷砂适用于工件表面要求较高的清理。

但是我国目前通用喷砂设备中多由铰龙、刮板、斗式提升机等原始笨重输砂机械组成。

用户需要施建一个深地坑及做防水层来装置机械，建设费用高，维修工作量及维修费用极大。

三、特点：1) 抛丸是利用高速旋转的叶轮把小钢丸或者小铁丸抛掷出去高速撞击零件表面，故可以除去零件表面的氧化层，使表面形成一层组织密集薄膜，能抵抗外界空气盐份腐蚀。

一般抛丸用于规则形状等，几个抛头上下左右一起，效率高，污染小。

抛丸、喷丸和喷沙的区别

• 喷丸 • 利用高速丸流的冲击作用
清理和强化基体表面的过程。 • 用喷丸进行表面处理，打击力大，清理效果明显。但喷丸对薄板工件的处理，容易使工件变形
喷丸机
抛丸机
一、抛丸
• 抛丸是一种机械方面的表面处理工艺的名称，类似的工艺还有喷砂和喷丸。抛丸的原理是用电动机带动叶轮体旋转 (直接带动或用V型皮带传动)，靠离心力的作用，将直径约在0.2～3.0的弹丸(有铸钢丸、钢丝切丸、不锈钢丸等不同类型)抛向工件的表面，使工件的表面达到一定的粗造度，使工件变得美观，或者改变工件的焊接拉应力为压应力，提高工件的使用寿命。通过提高工件表面的粗糙度，也提高了工件后续喷漆的漆膜附着力。抛丸这种工艺几乎用于机械的大多数领域，如修造船、汽车零部件、飞机部件、枪炮坦克表面、桥梁、钢结构、玻璃、钢板型材、管道内外壁防腐甚至道路表面等等行业。
喷丸的优点
• 喷丸处理是工厂广泛采用的一种表面强化工艺，其设备简单、成本低廉，不受工件形状和位置限制，操作方便，但工作环境较差。喷丸广泛用于提高零件机械强度以及耐磨性、抗疲劳和耐腐蚀性等。还可用于表面消光、去氧化皮和消除铸、锻、焊件的残余应力等。
抛丸与喷丸的区别
• 喷丸使用高压风或压缩空气作动力，而抛丸一般为高速旋转的飞轮将钢砂高速抛射出去。抛丸效率高，但会有死角，而喷丸比较灵活，但动力消耗大。
• 丸的分类总共有3大类：铸钢丸铸铁丸玻璃丸
特别说明：喷丸用玻璃丸和其他用途的玻璃丸是两个不同的概念。喷丸玻璃丸最大的特点是它的硬度最低不小于6—7莫氏而且有一定的韧性，成圆率最低不小于90%。而道路反光玻璃丸对硬度无要求，一般普通玻璃作原材料即可，成圆率要求最低75%。两种价格差别很大，但外观却相差无几，如果将普通玻璃丸用于喷丸加工，貌似成本较低，而在喷丸加工时破碎率较高，且加工强度较高的工件时几乎是一次破

喷砂处理与抛丸处理的区别

喷砂处理是用压缩空气将磨料高速喷向工件的表面用的是通过清除表面的氧化层、锈迹等，以提高表面外观质量。

喷丸处理是将高速的硬质的颗粒（一般是钢粒）打击金属工件表面，目的是提高金属表面的疲劳强度。

两种自理工艺用的工具不同。

这两种处理方法的介质都可循环使用。

抛丸清理机的种类及用途履带式抛丸清理机概述履带式抛丸清理机，适用于对各种零件表面清理。

凡各种金属铸件表面粘砂清理，黑色金属零件的表面除锈，冲压件表面毛刺和毛边的倒钝，锻件和热处理工件的表面处理以及弹簧表面氧化皮清除和表面的晶粒细化等均可通过该系列设备的抛丸强化工艺来实现。

其应用范围极广，主要有铸造厂、热处理厂、电机厂、机床厂、自行车零件厂、动力机厂、汽车配件厂、摩托车配件厂、有色金属压铸厂等。

经抛丸处理后的工件可获得很好的材料本色，也可成为金属零件表面发黑、发蓝、钝化等工艺的前道工序，同时又可为电镀、油漆等涂饰提供良好的基面。

通过本机器抛丸处理后工件可减少拉应力，同时使表面晶粒细化，从而使工件表面强化，增加其使用寿命。

该抛丸机工作噪音小、尘埃少、生产效率高，同时弹丸可自动回收利用，减少材料损耗，减低成本，是现代化企业理想的表面处理设备。

该抛丸机型号有QDS326\QDS3210\6GN\15GN 等.抛丸清理机的用途抛丸清理机是利用钢铁丸送至高速旋转的圆盘上，利用离心力的作用，使高速抛出的钢丸撞击零件表面，达到光饰的目的，抛丸清理机能使零件表面产生压应力，而且没有含硅粉末，对环境污染小。

抛丸清理机主要用途如下：①抛丸清理机使零件表面产生压应力，可提高它们的疲劳强度及抗拉应力腐蚀的能力；②抛丸清理机可对扭曲的薄壁零件进行校正；③抛丸清理机的工艺代替一般的冷、热成型工艺，对大型薄壁铝制零件进行成型加工，不仅可避免零件表面有残余拉应力，而且可获得对零件有利的压应力。

应注意的是：抛丸清理机处理过的零件的使用温度不能太高，否则压应力在高温下会自动消失，因而失去预期的效果。

抛丸宇喷砂的区别

抛丸与喷砂的区别抛丸是利用高速旋转的叶轮把小钢丸或者小铁丸抛掷出去高速撞击零件表面，故可以除去零件表面的氧化层。

工厂里也叫吹砂，不仅去锈，还可以顺带除油，对涂装来说非常有用。

喷丸和喷砂

1.抛丸和喷砂都是表面处理,但不是说只有铸件才抛丸2.喷砂主要功能是表面除锈,除氧化皮等,比如热处理后的零件,而抛丸的作用和功能就较多:不但除锈,除表面氧化皮,还提高表面粗糙度,去除零件机加工毛刺,消除零件内应力,减少热处理后零件变形,提高零件表面耐磨,受压能力等3.用于喷丸的工艺有很多,例如:铸件,锻件,机加工后零件表处,零件热处理后表处等4.喷砂主要是人工操作,而抛丸自动化和半自动化的多5.抛丸所用的钢丸和铁丸其实并不是真正意义上的丸,准确的说它是小钢丝或小钢棍,只是使用了一段时间后才看起来象丸子的,所谓喷砂的砂说穿了,也就是河砂而已,和建筑用的没有什么两样,只是喷砂用的经过筛制,含泥少,颗粒大小规格而已。

当然有的行业也有不同，如船舶行业的抛丸用的是真正的钢丸、喷砂用的是金属矿砂（不是河砂-石英砂）。

我们日常乘坐的汽车的钢板的工作面就是用喷丸来强化的，可以显著的提高材料的抗疲劳强度。

再补充（有些重复，有些冲突）：1,丸与砂丸一般是球形一类没有棱角的颗粒.如钢丝切丸等;砂是指有棱角的砂粒,如棕刚玉、白刚玉、河砂等。

2，喷与抛喷是以压缩空气作为动力将砂料或丸料喷到材料表面，达到清除和一定的粗糙度。

抛是将丸料以高速旋转时产生的离心力的方法，冲击材料表面，达到清除和一定的粗糙度。

喷丸除锈的原理与应用:1.原理:以压缩空气带动铁丸通过专门工具,高速喷射于金属表面,利用铁丸的冲击和摩擦作用,清除金属表面的铁锈及其他污染,并得到有一定粗糙度的,显露金属本色的表面.2.应用:为了提高防护层的结合力.喷丸硬化原理与应用:1.原理:将淬硬钢丸(一般应用锰钢丸,直径为0.8-1.2mm,硬度为HRC47-50),以压缩空气喷出或离心式喷丸机借离心力甩到金属表面, 利用钢丸对金属表面的冲击作用使零件表面硬化.钢丸冲击金属表面:第一使零件表面生成0.1-0.4mm 深的硬化层, 增加零件表面对塑性变形和断裂的抵抗能力,并使表层产生压应力,提高其疲劳强度;第二使零件表面上的缺陷和由于机械加工所带来的损伤减少, 从而降低应力集中.喷丸处理一般对拉伸面起作用, 而对压缩面不起作用, 因此板簧的喷丸只在凹面进行.处理质量一般应以最佳喷丸应力表示( 但目前有些工厂在衡量板簧喷丸质量时是用板簧片弧高变化△H来表示).喷丸的直径、材料、硬度以及喷速等对喷丸质量都有直接影响,必须很好注意.2.应用:用在承受交变应力下工作的零件可以大大提高其疲劳强度, 如汽车板簧、螺旋弹簧、轴类、连杆等喷丸处理后, 均可使寿命提高几倍..喷丸是以金属弹丸，利用压缩空气或机械离心力为动力和摩擦力来除去金属锈蚀的方法。

喷砂与喷丸的区别

喷丸与喷砂的区别1.喷丸是以金属弹丸，利用压缩空气或机械离心力为动力和摩擦力来除去金属锈蚀的方法。

弹丸直径在 0.2-2.5mm 之间，压缩空气压力为 0.2-0.6Mpa ，喷流与表面角度为 30 度-90 度左右。

喷嘴系用 T7 或 T8 工具钢制成并淬火至硬度 50-55HRC，每个喷嘴使用期限为 15-20 天。

喷丸是用来清除厚度不小于 2mm的或不要求保持准确尺寸及轮廓的中型、大型金属制品以及铸锻件上的氧化皮、铁锈、型砂及旧漆膜。

是表面涂 ( 镀) 覆前的一种清理方法。

广泛用于大型造船厂、重型机械厂、汽车厂等。

用喷丸进行表面处理，打击力大，清理效果明显。

但喷丸对“骞ぜ的处理，容易使工件变形，且钢丸打击到工件表面（无论抛丸或喷丸）使金属基材产生变形，由于Fe3O4和 Fe2O3没有塑性，破碎后剥离，而油膜与基材一同变形，所以对带有油污的工件，抛丸、喷丸无法彻底清除油污。

2.喷砂也是一种机械清理方法，但并喷砂不是喷丸，喷砂用的是砂粒如石英砂，喷丸用的是金属弹丸。

在现有的工件表面处理方法中，清理效果最佳的还数喷砂清理。

喷砂适用于工件表面要求较高的清理。

但是我国目前通用喷砂设备中多由铰龙、刮板、斗式提升机等原始笨重输砂机械组成。

用户需要施建一个深地坑及做防水层来装置机械，建设费用高，维修工作量及维修费用极大。

3.抛丸是利用高速旋转的叶轮把小钢丸或者小铁丸抛掷出去高速撞击零件表面，故可以除去零件表面的氧化层。

一般抛丸用于规则形状等，几个抛头上下左右一起，效率高，污染小。

修、造船业，抛丸、喷砂是普遍使用的。

抛丸、喷丸、喷砂等表面处理工艺简介

抛丸、喷丸、喷砂等表⾯处理⼯艺简介抛丸抛丸(pāo wán) 英⽂名：shot blast抛丸是⼀种机械⽅⾯的表⾯处理⼯艺的名称，类似的⼯艺还有喷砂和喷丸。

抛丸的原理是⽤电动机带动叶轮体旋转(直接带动或⽤V型⽪带传动)，靠离⼼⼒的作⽤，将直径约在0.2～3.0的弹丸(有铸钢丸、钢丝切丸、不锈钢丸等不同类型)抛向⼯件的表⾯，使⼯件的表⾯达到⼀定的粗造度，使⼯件变得美观，或者改变⼯件的焊接拉应⼒为压应⼒，提⾼⼯件的使⽤寿命。

通过提⾼⼯件表⾯的粗糙度，也提⾼了⼯件后续喷漆的漆膜附着⼒。

抛丸这种⼯艺⼏乎⽤于机械的⼤多数领域，如修造船、汽车零部件、飞机部件、枪炮坦克表⾯、桥梁、钢结构、玻璃、钢板型材、管道内外壁防腐甚⾄道路表⾯等等⾏业。

原理抛丸的原理抛丸是靠叶轮⾼速旋转，将在叶轮中⼼的磨料，经过调流块(Regulator)及叶轮推动器(Impeller)预加速，送⼊叶⽚区再将磨料⾼速抛出，速度可超过100m/s，由于抛丸覆盖范围较⼤，所以不需利⽤⽓压，能源效益远⾼于喷枪。

叶轮是抛丸机的⼼脏，由电动马达直接或间接驱动，每家叶轮⽣产商均有独特的设计，主要分为单碟和双碟叶轮。

每⽚叶轮可装上4⾄8块叶⽚。

单碟叶轮较轻及设计成弧形叶⽚；双碟式叶轮较重，但较易装卸叶⽚及准确控制抛出磨料。

叶⽚的形状有直⾝或弧形设计，直⾝叶⽚设计简单，可独⽴装卸，虽然这种叶⽚设计可清理的范围(见下⽂)较⼩和抛出速度较低，但由于成本低，因此较为普遍。

弧形叶⽚较难装卸和成本较⾼，但可清理的范围较⼤及抛出速度较⾼。

另外，叶轮在抛丸室的摆放位置亦很重要，如覆盖范围、与⼯件距离、⼯件移动范围、受磨料⼆次反弹或其它叶轮的相互覆盖范围、保养更换的⽅便性等。

经验显⽰倾斜的叶轮对⼯件覆盖较好，⽽数个⼩功率叶轮较⼀个⼤功率叶轮在运作时会较灵活和效果更佳。

抛丸⼯艺损耗性很⾼，其中包括叶轮和内衬钢板等会较易磨损，因此它们的寿命对⽣产⼯序很重要。

⾼铬铸钢叶轮如使⽤48HRC硬度的钢砂，寿命约为800⼩时，钢丸则为1500⼩时。

喷砂除锈和抛丸除锈,哪个效果好

喷砂除锈和抛丸除锈,哪个效果好喷砂除锈和抛丸除锈,哪个效果好一般会进行喷丸或喷砂处理,就是常说的shot bｌast and shot pｅnning喷丸效率高，但会有死角,而喷砂比较灵活,但动力消耗大。

喷砂使用高压风作动力，而抛丸一般为高速旋转的飞轮将钢砂高速抛射出去喷丸得到的铸件表面质量没有喷砂地好，但比喷砂经济。

而且能够去除一些铸件难以清理的粘砂,而喷砂不行。

喷砂和喷丸是两种不同的表面硬化工艺,喷砂处理过的硬度比喷丸的低，所使用的工具也是不同的了!喷砂喷丸根本就是两种喷射介质的差别，当然效果也有差别喷砂比较精细,轻易控制精度和平面度喷丸比较经济实用，轻易控制效率和成本，可以控制铁丸的直径来控制喷射效果1．抛丸和喷砂都是表面处理,但不是说只有铸件才抛丸2.喷砂主要功能是表面除锈,除氧化皮等,比如热处理后的零件,而抛丸的作用和功能就较多:不但除锈,除表面氧化皮，还提高表面粗糙度,去除零件机加工毛刺,消除零件内应力，减少热处理后零件变形，提高零件表面耐磨,受压能力等３.用于喷丸的工艺有很多,例如:铸件,锻件,机加工后零件表处，零件热处理后表处等4.喷砂主要是人工操作,而抛丸自动化和半自动化的多5.抛丸所用的钢丸和铁丸其实并不是真正意义上的丸，准确的说它是小钢丝或小钢棍,只是使用了一段时间后才看起来象丸子的,所谓喷砂的砂说穿了，也就是河砂而已,和建筑用的没有什么两样,只是喷砂用的经过筛制,含泥少,颗粒大小规格而已。

当然有的行业也有不同,如船舶行业的抛丸用的是真正的钢丸、喷砂用的是金属矿砂（不是河砂-石英砂）１,丸与砂丸一般是球形一类没有棱角的颗粒.如钢丝切丸、钢丸等；砂是指有棱角的砂粒,如棕刚玉、白刚玉、河砂等。

喷与抛喷是以压缩空气作为动力将砂料或丸料喷到材料表面,达到清除和一定的粗糙度。

抛是将丸料以高速旋转时产生的离心力的方法，冲击材料表面，达到清除和一定的粗糙度。

抛丸是构件在一个封闭空间内,由多角度多点喷枪,向构件喷射金属颗粒,构件表面可以达到四级的除锈除油效果,其表面粗糙度经过防腐涂装后漆面的抓力与保持时间都会达到一个很理想的效果.喷砂除锈大体上也有这个效果但是不同的是,喷砂使用的材料多是高硬度的砂石(如石英砂等)或是铜矿渣,而且本身也是手工来操作完成,其速度与抛丸相比要慢,而且假如使用的是砂石,在喷砂的过程中砂石与构件的撞击会产生一些砂石粉末,这些粉未会粘附在构件表面，而且喷砂对构件的表面粗糙度低于抛丸.我记得这是防腐手册中的一个标准,你也可以查一下就是除锈等级,抛丸是瑞典除锈标准四级。

抛丸、喷丸、喷砂等表面处理工艺简介-12页文档资料

抛丸抛丸(pāo wán) 英文名：shot blast抛丸是一种机械方面的表面处理工艺的名称，类似的工艺还有喷砂和喷丸。

抛丸的原理是用电动机带动叶轮体旋转(直接带动或用V型皮带传动)，靠离心力的作用，将直径约在0.2～3.0的弹丸(有铸钢丸、钢丝切丸、不锈钢丸等不同类型)抛向工件的表面，使工件的表面达到一定的粗造度，使工件变得美观，或者改变工件的焊接拉应力为压应力，提高工件的使用寿命。

通过提高工件表面的粗糙度，也提高了工件后续喷漆的漆膜附着力。

抛丸这种工艺几乎用于机械的大多数领域，如修造船、汽车零部件、飞机部件、枪炮坦克表面、桥梁、钢结构、玻璃、钢板型材、管道内外壁防腐甚至道路表面等等行业。

原理抛丸的原理抛丸是靠叶轮高速旋转，将在叶轮中心的磨料，经过调流块(Regulator)及叶轮推动器(Impeller)预加速，送入叶片区再将磨料高速抛出，速度可超过100m/s，由于抛丸覆盖范围较大，所以不需利用气压，能源效益远高于喷枪。

叶轮是抛丸机的心脏，由电动马达直接或间接驱动，每家叶轮生产商均有独特的设计，主要分为单碟和双碟叶轮。

每片叶轮可装上4至8块叶片。

单碟叶轮较轻及设计成弧形叶片；双碟式叶轮较重，但较易装卸叶片及准确控制抛出磨料。

叶片的形状有直身或弧形设计，直身叶片设计简单，可独立装卸，虽然这种叶片设计可清理的范围(见下文)较小和抛出速度较低，但由于成本低，因此较为普遍。

弧形叶片较难装卸和成本较高，但可清理的范围较大及抛出速度较高。

另外，叶轮在抛丸室的摆放位置亦很重要，如覆盖范围、与工件距离、工件移动范围、受磨料二次反弹或其它叶轮的相互覆盖范围、保养更换的方便性等。

经验显示倾斜的叶轮对工件覆盖较好，而数个小功率叶轮较一个大功率叶轮在运作时会较灵活和效果更佳。

抛丸工艺损耗性很高，其中包括叶轮和内衬钢板等会较易磨损，因此它们的寿命对生产工序很重要。

高铬铸钢叶轮如使用48HRC硬度的钢砂，寿命约为800小时，钢丸则为1500小时。
