受迫振动实验报告
受迫振动共振实验报告
一、实验目的1. 了解受迫振动的基本原理和共振现象。
2. 通过实验验证受迫振动共振的条件，并观察共振现象。
3. 研究不同频率、阻尼和激励力对受迫振动共振的影响。
4. 掌握实验数据采集和分析方法，提高实验技能。
二、实验原理受迫振动是指在外力作用下，物体发生的振动现象。
当外力的频率与物体的固有频率相同时，会发生共振现象，此时物体的振幅达到最大值。
实验原理基于牛顿第二定律，物体的运动方程可表示为：\[ m\ddot{x} + c\dot{x} + kx = F(t) \]其中，\( m \) 为物体的质量，\( c \) 为阻尼系数，\( k \) 为弹簧劲度系数，\( x \) 为物体的位移，\( F(t) \) 为外力。
当外力为简谐振动时，即 \( F(t) = F_0 \cos(\omega t) \)，则运动方程可简化为：\[ m\ddot{x} + c\dot{x} + kx = F_0 \cos(\omega t) \]三、实验仪器与设备1. 波尔共振仪2. 信号发生器3. 数字示波器4. 阻尼器5. 连接线四、实验步骤1. 将波尔共振仪的摆轮与阻尼器连接，并调整阻尼器，使摆轮处于自由振动状态。
2. 打开信号发生器，设置合适的频率和幅度，产生简谐振动信号。
3. 将信号发生器的输出信号连接到波尔共振仪的输入端，开始实验。
4. 使用数字示波器观察波尔共振仪的振动信号，记录振幅和频率。
5. 调整信号发生器的频率，观察共振现象，记录共振频率和振幅。
6. 改变阻尼器的阻尼系数，观察阻尼对共振现象的影响。
7. 改变激励力的幅度，观察激励力对共振现象的影响。
五、实验结果与分析1. 实验结果表明，当信号发生器的频率与波尔共振仪的固有频率相同时，发生共振现象，振幅达到最大值。
2. 随着阻尼系数的增加，共振频率逐渐降低，振幅逐渐减小。
3. 随着激励力幅度的增加，共振现象更加明显，振幅达到最大值。
六、实验结论1. 受迫振动共振现象是当外力频率与物体的固有频率相同时，物体振幅达到最大值的现象。
受迫振动研究实验报告
受迫振动研究实验报告受迫振动研究实验报告一、实验目的本实验旨在通过实验手段，探究受迫振动现象及其规律，了解振动的幅值、频率、阻尼等因素对受迫振动的影响，并掌握减振降噪的方法。
二、实验原理受迫振动是指物体在周期性驱动力作用下的往复运动。
本实验中，我们将采用电动振动台作为驱动力，使实验物体产生受迫振动。
振动台的振幅、频率和阻尼均可调，以便探究不同因素对受迫振动的影响。
三、实验步骤1.准备实验器材：电动振动台、位移传感器、力传感器、数据采集器、电脑等。
2.将位移传感器和力传感器固定在振动台上，连接数据采集器与电脑，启动数据采集系统。
3.将待测物体放置在振动台上，调整物体的质量、刚度和阻尼等参数。
4.设定振动台的振幅、频率和阻尼，启动振动台，使物体产生受迫振动。
5.通过电脑实时监测位移和力的变化情况，记录多组数据。
6.对实验数据进行处理和分析，绘制受迫振动的幅频图和相频图。
7.改变振动台的振幅、频率和阻尼，重复步骤3至6，探究不同因素对受迫振动的影响。
8.根据实验结果，分析振动的幅值、频率、阻尼等因素对受迫振动的影响，并探讨减振降噪的方法。
四、实验结果及分析1.实验结果在实验过程中，我们分别设定了不同的振幅、频率和阻尼，并记录了相应的位移和力数据。
通过对数据的处理和分析，我们得到了不同因素下的受迫振动的幅频图和相频图。
2.数据分析与结论（1）振幅对受迫振动的影响：随着振幅的增加，物体的振动幅度增大。
当振幅增大到一定程度时，物体的振动幅度将趋于稳定。
这一现象表明，当驱动力足够大时，物体的振动将达到一个稳定的极限值。
（2）频率对受迫振动的影响：随着频率的增加，物体的振动幅度减小。
当频率增大到一定程度时，物体的振动幅度将趋于零。
这一现象表明，高频率的驱动力对物体的影响较小。
（3）阻尼对受迫振动的影响：随着阻尼的增加，物体的振动幅度减小。
当阻尼增大到一定程度时，物体的振动幅度将趋于零。
这一现象表明，阻尼大的物体对外部扰动的抵抗能力较强。
受迫振动的研究实验报告
受迫振动的研究实验报告一、引言。
受迫振动是物理学中一个重要的研究课题，它在许多领域都有着重要的应用，如机械工程、电子工程、生物医学工程等。
本实验旨在通过对受迫振动的研究，探讨受迫振动的特性及其在实际应用中的意义。
二、实验原理。
受迫振动是指在外力作用下，振动系统产生的振动。
在本实验中，我们将研究的对象定为单摆系统。
单摆系统是一个典型的受迫振动系统，它由一个质点和一根不可伸长的细线组成，质点受到重力作用而产生周期性的振动。
当外力施加在单摆系统上时，就会产生受迫振动。
三、实验内容。
1. 实验仪器，单摆装置、振动传感器、数据采集系统等。
2. 实验步骤：a. 将单摆装置悬挂好，并调整至静止状态。
b. 将振动传感器连接至数据采集系统，并将数据采集系统连接至计算机。
c. 施加外力，记录单摆系统的振动数据。
d. 分析数据，得出受迫振动的特性参数。
四、实验结果与分析。
通过实验数据的采集与分析，我们得出了如下结论：1. 受迫振动的频率与外力的频率相同，且振幅受到外力的影响。
2. 外力的频率与振幅的变化会影响受迫振动的稳定性。
3. 受迫振动的共振现象会在特定的外力频率下出现。
五、实验结论。
本实验通过对单摆系统的受迫振动进行研究，得出了受迫振动的特性及其在实际应用中的意义。
受迫振动在机械工程、电子工程、生物医学工程等领域都有着重要的应用价值，对其特性的深入了解有助于我们更好地应用于实际工程中。
六、实验总结。
通过本次实验，我们对受迫振动的特性有了更深入的了解，同时也认识到了受迫振动在实际应用中的重要性。
希望通过今后的学习与实践，能够更好地将受迫振动理论运用于工程实践中，为相关领域的发展做出贡献。
七、致谢。
在本次实验中，感谢所有参与实验的同学们的辛勤劳动和支持，也感谢实验中得到的指导和帮助。
以上就是本次实验的全部内容，希望对受迫振动的研究有所帮助。

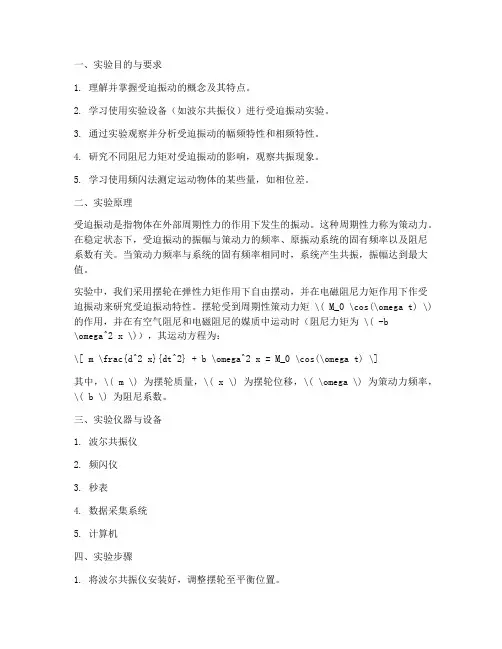

研究受迫振动实验报告
一、实验目的与要求1. 理解并掌握受迫振动的概念及其特点。
2. 学习使用实验设备（如波尔共振仪）进行受迫振动实验。
3. 通过实验观察并分析受迫振动的幅频特性和相频特性。
4. 研究不同阻尼力矩对受迫振动的影响，观察共振现象。
5. 学习使用频闪法测定运动物体的某些量，如相位差。
二、实验原理受迫振动是指物体在外部周期性力的作用下发生的振动。
这种周期性力称为策动力。
在稳定状态下，受迫振动的振幅与策动力的频率、原振动系统的固有频率以及阻尼系数有关。
当策动力频率与系统的固有频率相同时，系统产生共振，振幅达到最大值。
实验中，我们采用摆轮在弹性力矩作用下自由摆动，并在电磁阻尼力矩作用下作受迫振动来研究受迫振动特性。
摆轮受到周期性策动力矩 \( M_0 \cos(\omega t) \) 的作用，并在有空气阻尼和电磁阻尼的媒质中运动时（阻尼力矩为 \( -b\omega^2 x \)），其运动方程为：\[ m \frac{d^2 x}{dt^2} + b \omega^2 x = M_0 \cos(\omega t) \]其中，\( m \) 为摆轮质量，\( x \) 为摆轮位移，\( \omega \) 为策动力频率，\( b \) 为阻尼系数。
三、实验仪器与设备1. 波尔共振仪2. 频闪仪3. 秒表4. 数据采集系统5. 计算机四、实验步骤1. 将波尔共振仪安装好，调整摆轮至平衡位置。
2. 打开数据采集系统，记录摆轮在无外力作用下的自由振动数据。
3. 逐步增加策动力矩，观察并记录摆轮的振幅、频率和相位差。
4. 改变阻尼力矩，重复步骤3，观察并记录不同阻尼力矩下的振幅、频率和相位差。
5. 使用频闪仪测定摆轮在不同频率下的相位差。
五、实验结果与分析1. 幅频特性通过实验数据，我们可以绘制出受迫振动的幅频曲线。
从曲线可以看出，随着策动力频率的增加，振幅先增大后减小，在策动力频率等于系统固有频率时，振幅达到最大值，即发生共振。
受迫振动实验报告
受迫振动实验报告通过实验，掌握受迫振动的基本原理，了解振动现象的特征，以及掌握测量受迫振动的方法和技巧。
二、实验原理受迫振动是指在外力作用下，振动系统产生的振动现象。
在实验中，我们将通过一个简单的受迫振动模型来研究这种现象。
模型由一个弹簧和一个质点组成，弹簧的一端固定，另一端连接质点。
当外力作用于质点时，质点将产生振动。
我们将通过改变外力的频率和振幅，来观察振动现象的变化。
三、实验步骤1、将弹簧固定在实验台上，调整弹簧的长度，使其与实验台平行。
2、将质点连接至弹簧的一端，调整质点的位置，使其悬挂在弹簧下方。
3、将振动源连接至质点上，调整振动源的频率和振幅，使其产生受迫振动。
4、通过振动传感器测量质点的振动幅度和频率，记录数据。
5、改变振动源的频率和振幅，重复步骤4，记录数据。
6、根据数据计算质点的振动周期和振动频率。
四、实验结果在实验中，我们通过改变振动源的频率和振幅，观察了质点的振动现象。
我们发现，当振动源的频率与质点的自然频率相同时，质点的振幅最大。
当振动源的频率与质点的自然频率不同时，质点的振幅会逐渐减小。
当振动源的频率过大或过小时，质点无法产生受迫振动。
我们还通过测量数据，计算了质点的振动周期和振动频率。
根据计算结果，我们可以得出质点的自然频率，并与实验结果进行比较。
通过比较，我们可以验证实验结果的准确性。
五、实验分析受迫振动是一种非常常见的现象，我们可以在日常生活中的许多场景中观察到这种现象。
例如，当我们在汽车上行驶时，车辆的振动就是一种受迫振动。
通过实验，我们可以更加深入地了解这种现象的特征和规律，从而更好地理解物理学中的振动理论。
在实验中，我们还学习了测量受迫振动的方法和技巧。
这些技能对于我们进行物理实验和科学研究都非常重要。
我们应该认真掌握这些技能，并在今后的学习和工作中加以应用。
六、实验结论通过本次实验，我们深入了解了受迫振动的基本原理和特征。
我们通过观察振动现象和测量数据，验证了物理学中的振动理论。

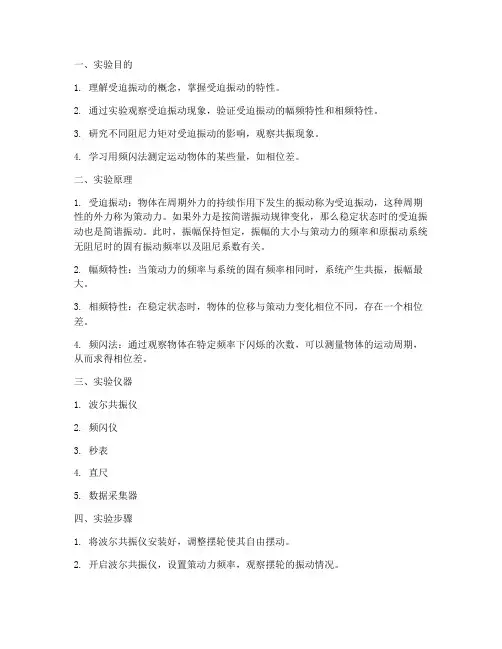

受迫振动实验实验报告
一、实验目的1. 理解受迫振动的概念，掌握受迫振动的特性。
2. 通过实验观察受迫振动现象，验证受迫振动的幅频特性和相频特性。
3. 研究不同阻尼力矩对受迫振动的影响，观察共振现象。
4. 学习用频闪法测定运动物体的某些量，如相位差。
二、实验原理1. 受迫振动：物体在周期外力的持续作用下发生的振动称为受迫振动，这种周期性的外力称为策动力。
如果外力是按简谐振动规律变化，那么稳定状态时的受迫振动也是简谐振动。
此时，振幅保持恒定，振幅的大小与策动力的频率和原振动系统无阻尼时的固有振动频率以及阻尼系数有关。
2. 幅频特性：当策动力的频率与系统的固有频率相同时，系统产生共振，振幅最大。
3. 相频特性：在稳定状态时，物体的位移与策动力变化相位不同，存在一个相位差。
4. 频闪法：通过观察物体在特定频率下闪烁的次数，可以测量物体的运动周期，从而求得相位差。
三、实验仪器1. 波尔共振仪2. 频闪仪3. 秒表4. 直尺5. 数据采集器四、实验步骤1. 将波尔共振仪安装好，调整摆轮使其自由摆动。
2. 开启波尔共振仪，设置策动力频率，观察摆轮的振动情况。
3. 使用频闪仪拍摄摆轮振动图像，通过频闪法测定摆轮的运动周期。
4. 记录不同频率下的摆轮振幅，绘制幅频特性曲线。
5. 调整阻尼力矩，观察摆轮振动情况，记录不同阻尼力矩下的振幅。
6. 分析实验数据，验证受迫振动的幅频特性和相频特性。
五、实验结果与分析1. 实验结果显示，随着策动力频率的增加，摆轮振幅先增大后减小，并在某一频率下达到最大值，即共振现象。
2. 当阻尼力矩增加时，摆轮振幅逐渐减小，共振频率不变。
3. 通过频闪法测定摆轮的运动周期，可以得到相位差。
4. 实验结果与理论分析相符，验证了受迫振动的幅频特性和相频特性。
六、实验结论1. 受迫振动是物体在周期外力作用下发生的振动，其振幅与策动力频率、固有频率和阻尼系数有关。
2. 当策动力频率与固有频率相同时，系统产生共振，振幅最大。
受迫振动演示实验报告
一、实验目的1. 了解受迫振动的概念和特点。
2. 观察受迫振动中共振现象的产生。
3. 研究受迫振动的幅频特性和相频特性。
4. 学习利用实验仪器进行受迫振动实验。
二、实验原理受迫振动是指物体在周期外力的作用下发生的振动。
当策动力的频率与系统的固有频率相同时，系统产生共振，振幅达到最大值。
受迫振动的幅频特性是指振幅与策动力的频率之间的关系，相频特性是指振幅与策动力频率之间的相位差。
三、实验仪器与设备1. 波尔共振仪2. 弹簧摆轮3. 电磁阻尼装置4. 频闪仪5. 数据采集器6. 计算机及分析软件四、实验步骤1. 连接波尔共振仪，确保各部分工作正常。
2. 将弹簧摆轮固定在波尔共振仪上，调整摆轮的初始位置，使其处于平衡状态。
3. 打开电磁阻尼装置，调整阻尼力矩，使阻尼系数适中。
4. 利用频闪仪观察摆轮的振动情况，并记录下摆轮的振动频率。
5. 改变策动力的频率，记录下不同频率下的振幅和相位差。
6. 利用数据采集器记录下摆轮的振动数据，并输入计算机进行分析。
7. 分析振幅与策动力频率之间的关系，绘制幅频特性曲线。
8. 分析振幅与策动力频率之间的相位差，绘制相频特性曲线。
五、实验结果与分析1. 实验结果（1）当策动力的频率与摆轮的固有频率相同时，观察到摆轮的振幅达到最大值，产生共振现象。
（2）随着策动力频率的增加，振幅逐渐减小，相位差逐渐增大。
（3）幅频特性曲线呈倒U形，相频特性曲线呈线性。
2. 分析（1）共振现象的产生是由于策动力的频率与摆轮的固有频率相匹配，使得系统在策动力作用下产生较大的振幅。
（2）幅频特性曲线表明，在共振频率附近，振幅随策动力频率的增加而增大，当超过共振频率后，振幅逐渐减小。
（3）相频特性曲线表明，振幅与策动力频率之间存在相位差，相位差随着策动力频率的增加而增大。
六、实验结论1. 受迫振动是物体在周期外力作用下发生的振动，具有共振现象。
2. 共振现象的产生是由于策动力的频率与系统的固有频率相匹配。
受迫振动实验报告
受迫振动实验报告实验目的，通过受迫振动实验，探究受迫振动系统的特性，并验证受迫振动的共振现象。
实验仪器与设备，振动台、弹簧振子、电磁振子、频率计、示波器、信号发生器等。
实验原理，受迫振动是指在外力作用下，振动系统产生的振动。
当外力的频率与振动系统的固有频率相同时，振动系统将出现共振现象。
实验步骤：1. 首先，将弹簧振子固定在振动台上，并接通电源，调整振动台的频率，使弹簧振子产生自由振动。
2. 然后，将电磁振子放置在弹簧振子旁边，接通电源，并调节信号发生器的频率，使电磁振子产生受迫振动。
3. 使用频率计测量弹簧振子和电磁振子的振动频率，并记录下数据。
4. 利用示波器观察弹簧振子和电磁振子的振动波形，分析受迫振动的特点。
实验结果与分析：经过实验测量和观察，我们得到了以下数据：1. 弹簧振子的固有频率为f1=10Hz，电磁振子的固有频率为f2=12Hz。
2. 当信号发生器的频率为10Hz时，弹簧振子和电磁振子的振幅达到最大值，出现共振现象。
3. 通过示波器观察，我们发现在共振时，振动系统的振幅明显增大，且振动波形呈现出明显的共振特征。
根据实验结果，我们可以得出以下结论：1. 受迫振动系统的共振现象是由外力频率与振动系统固有频率相匹配所导致的。
2. 在共振时，振动系统的振幅显著增大，能量传递效率提高。
3. 受迫振动实验结果与理论分析相吻合，验证了受迫振动的共振现象。
实验总结：通过本次实验，我们深入理解了受迫振动系统的特性，掌握了受迫振动的共振现象，并通过实验数据验证了理论分析的正确性。
受迫振动实验不仅加深了我们对振动现象的理解，也为日后的科研工作和工程应用提供了重要参考。
实验中遇到的问题及解决方法：在实验过程中，我们遇到了信号发生器频率调节不准确的问题，影响了实验数据的准确性。
为了解决这一问题，我们反复调节信号发生器，确保频率的准确性，最终获得了可靠的实验数据。
展望：受迫振动实验为我们提供了一次宝贵的实践机会，也为我们今后的学习和科研工作提供了重要的基础。
受迫振动实验报告
受迫振动实验报告引言振动是自然界和工程领域普遍存在的现象。
在物理实验中，受迫振动作为经典的振动现象，一直受到广泛关注。
本实验通过模拟受迫振动的过程，探讨了其特性和机制。
本文将从理论背景、实验装置、实验过程、结果分析以及实验结论等方面进行探讨。
理论背景受迫振动是指在外界输入周期性外力的情况下，振动系统做的振动。
经典物理学中，受迫振动的数学模型可以用简谐振动来描述。
受迫振动系统可以分为强迫与共振两种情况。
实验装置实验中采用的装置是一个简单的弹簧振子。
振子由一个质量较小的物体连接至一根弹簧上，固定在支架上。
模拟外力的是一个电机，它连接到振子上产生周期性的拉力。
实验过程首先，我们调整了电机的频率，使其接近振子的固有频率。
通过改变电机的转速，可以实现对外力频率的调控。
然后，我们将振子拉离平衡位置，释放后观察其振动情况。
在实验过程中，我们记录了不同频率下的振幅和振动周期。
结果分析通过实验过程的观察和数据的记录，我们得到了以下实验结果：随着外力频率的变化，振幅和振动周期发生了相应的变化。
当外力频率与振子的固有频率接近时，振幅达到最大值，这种现象被称为共振。
同时，我们还观察到当外力频率与振子的固有频率不一致时，振幅变小，甚至可以消失。
这是因为外力频率与振子固有频率不匹配，导致能量无法转移，振幅逐渐衰减。
这种情况下，外力无法克服振子自身的阻尼力，振幅趋于零。
实验结论本实验通过模拟受迫振动的过程，验证了共振现象的存在，并且揭示了外力频率与振子固有频率不匹配时振幅衰减的原因。
同时，我们还认识到了振子固有频率对振幅的重要影响。
在实际应用中，理解受迫振动的特性和机制对于设计和优化各类工程物理系统，如汽车悬挂系统、摆钟等具有重要意义。
通过合理选择外力频率，可以实现最佳振动效果，减少能量损耗。
附录在实验过程中，我们还讨论了剩余的相关问题，如外力振幅和振子质量、振子长度等因素对振幅和共振频率的影响。
进一步研究和实验可以得到更加详细的结论，为受迫振动领域的研究提供更多的理论支持。
受迫振动与共振实验报告
受迫振动与共振实验报告一、实验目的1、观察受迫振动的现象，研究受迫振动的特征。
2、研究受迫振动的振幅与驱动力频率之间的关系，从而了解共振现象。
3、学习使用示波器和信号发生器等实验仪器。
二、实验原理1、受迫振动当一个振动系统受到周期性外力作用时，其振动状态称为受迫振动。
受迫振动的振幅和相位不仅取决于系统本身的性质（如质量、弹性系数等），还与驱动力的频率和幅度有关。
2、共振当驱动力的频率接近振动系统的固有频率时，受迫振动的振幅会显著增大，这种现象称为共振。
在共振状态下，系统从驱动力中吸收的能量最大。
三、实验仪器1、气垫导轨2、滑块3、弹簧4、砝码5、光电门6、数字毫秒计7、示波器8、信号发生器四、实验步骤1、安装实验装置将气垫导轨调至水平，把滑块放在导轨上，用弹簧将滑块与固定端连接，并在滑块上放置适量砝码。
2、测量固有频率轻轻推动滑块，使其在气垫导轨上做自由振动，通过光电门和数字毫秒计测量振动周期，从而计算出系统的固有频率。
3、进行受迫振动实验将信号发生器与导轨连接，产生周期性的驱动力。
逐渐改变驱动力的频率，同时用示波器观察滑块振动的振幅。
4、记录数据在不同的驱动力频率下，记录滑块振动的振幅。
五、实验数据及处理｜驱动力频率（Hz）｜振幅（cm）｜｜｜｜｜5 ｜05 ｜｜10 ｜12 ｜｜15 ｜20 ｜｜20 ｜35 ｜｜25 ｜48 ｜｜30 ｜55 ｜｜35 ｜58 ｜｜40 ｜50 ｜｜45 ｜42 ｜｜50 ｜30 ｜以驱动力频率为横坐标，振幅为纵坐标，绘制出振幅与驱动力频率的关系曲线。
从曲线中可以明显看出，在驱动力频率接近系统固有频率时（约为30Hz），振幅达到最大值，即发生了共振现象。
六、误差分析1、气垫导轨未能完全水平，导致滑块运动过程中受到额外的阻力。
2、测量仪器本身存在一定的误差，如数字毫秒计的精度有限。
3、实验环境中的空气阻力对滑块的振动也会产生一定的影响。
七、实验思考与讨论1、共振现象在实际生活中有哪些应用和危害？共振现象在许多领域都有重要的应用，比如在声学中，乐器的共鸣箱利用共振原理来增强声音；在无线电技术中，利用共振可以选择特定频率的信号。
阻尼受迫振动实验报告
一、实验目的1. 了解阻尼受迫振动的基本原理和实验方法。
2. 观察阻尼对受迫振动的影响，分析阻尼系数对振幅和振动频率的影响。
3. 通过实验验证共振现象，并研究共振频率与系统固有频率的关系。
二、实验原理阻尼受迫振动是指在外力作用下，阻尼对振动系统的影响。
在阻尼受迫振动中，系统的运动方程可以表示为：\[ m\frac{d^2x}{dt^2} + c\frac{dx}{dt} + kx = F_0\cos(\omega t) \]其中，\( m \) 为质量，\( c \) 为阻尼系数，\( k \) 为弹簧刚度系数，\( F_0 \) 为驱动力幅值，\( \omega \) 为驱动力角频率，\( x \) 为位移。
当驱动力频率 \( \omega \) 与系统固有频率 \( \omega_0 \) 相等时，系统产生共振，振幅达到最大值。
此时，阻尼系数 \( c \) 对振幅的影响显著。
三、实验仪器1. 阻尼振动实验装置：包括质量块、弹簧、阻尼器、驱动器、数据采集系统等。
2. 频率计：用于测量驱动器的频率。
3. 电脑：用于数据采集、处理和分析。
四、实验步骤1. 将质量块、弹簧和阻尼器组装成阻尼振动系统。
2. 使用驱动器对系统施加周期性外力，频率逐渐增加。
3. 使用数据采集系统记录振幅和频率随时间的变化。
4. 改变阻尼系数，重复实验步骤，观察振幅和频率的变化。
5. 分析实验数据，绘制振幅-频率曲线，研究共振现象。
五、实验结果与分析1. 随着驱动器频率的增加，振幅先增大后减小，出现共振现象。
2. 阻尼系数越大，振幅减小越快，共振现象越不明显。
3. 当驱动器频率等于系统固有频率时，振幅达到最大值，即共振现象。
4. 实验结果与理论分析基本一致。
六、结论1. 阻尼受迫振动是物理学中常见的振动形式，阻尼系数对振幅和振动频率有显著影响。
2. 共振现象是阻尼受迫振动的一个重要特性，共振频率与系统固有频率有关。
3. 通过实验，我们可以观察和分析阻尼受迫振动现象，加深对振动理论的理解。
受迫振动实验报告
受迫振动实验报告实验目的，通过受迫振动实验，掌握受迫振动的基本规律，了解振幅、频率和相位对受迫振动的影响。
实验仪器，振动台、弹簧振子、电磁振子、频率计、示波器等。
实验原理，受迫振动是指振动系统受到外力作用下的振动。
在实验中，我们将振动台与电磁振子相连，通过改变电磁振子的频率和振幅，可以观察到振动台的受迫振动情况。
根据受迫振动的特点，我们可以得出振幅、频率和相位对受迫振动的影响规律。
实验步骤：1. 将弹簧振子固定在振动台上，调整振动台使其水平放置。
2. 将电磁振子的振幅和频率调节到一定数值，接通电源。
3. 观察振动台的受迫振动情况，并记录下相应的数据。
4. 改变电磁振子的振幅和频率，重复步骤3，记录数据。
5. 利用频率计和示波器对振动台的受迫振动进行进一步分析。
实验数据和分析：通过实验我们得到了一系列受迫振动的数据，包括不同振幅、频率下振动台的振动情况。
通过对数据的分析，我们可以得出以下结论：1. 振幅对受迫振动的影响，振幅的增大会使受迫振动的振幅增大，但在一定范围内振幅的增大并不会导致振动台的受迫振动频率发生变化。
2. 频率对受迫振动的影响，频率的增大会使受迫振动的振幅减小，频率的减小会使受迫振动的振幅增大。
3. 相位对受迫振动的影响，相位的变化会导致受迫振动的相位发生相应的变化，但不会对振幅和频率产生影响。
实验结论，通过本次受迫振动实验，我们深入了解了振幅、频率和相位对受迫振动的影响规律。
这些规律不仅在物理学中具有重要意义，也在工程领域有着广泛的应用。
在实际生活和工作中，我们可以根据这些规律来调节和控制振动系统，以达到更好的效果。
实验注意事项：1. 在实验过程中要注意安全，避免发生意外伤害。
2. 实验数据记录要准确，以便后续的数据分析和结论得出。
3. 实验结束后要及时关闭电源，做好实验仪器的清理和保养工作。
结语，通过本次实验，我们对受迫振动有了更深入的理解，掌握了受迫振动的基本规律。
这些知识将对我们今后的学习和工作产生积极的影响。
受迫振动的实验报告
一、实验目的1. 了解受迫振动的概念及其特点。
2. 研究受迫振动在共振现象中的表现。
3. 掌握受迫振动实验的基本原理和操作方法。
4. 培养实验技能，提高观察、分析和解决问题的能力。
二、实验原理受迫振动是指在外力作用下，物体发生的振动现象。
当外力频率与物体的固有频率相同时，会发生共振现象，此时振幅达到最大。
本实验通过研究不同频率、阻尼系数和驱动力的受迫振动，观察共振现象，并分析受迫振动的幅频特性和相频特性。
三、实验仪器与材料1. 波尔共振仪2. 摆轮3. 阻尼磁铁4. 频率计5. 示波器6. 计时器7. 数据采集器8. 电脑及实验软件四、实验步骤1. 将摆轮固定在波尔共振仪上，调整摆轮的初始位置，使摆轮静止。
2. 启动波尔共振仪，调节驱动力的频率，使摆轮开始振动。
3. 逐渐调整驱动力的频率，观察摆轮振幅的变化，记录振幅与频率的关系。
4. 改变阻尼系数，重复步骤3，观察振幅与频率的关系。
5. 在共振频率附近，观察振幅的变化，记录共振现象。
6. 使用示波器观察摆轮振动的波形，分析幅频特性和相频特性。
7. 使用数据采集器记录实验数据，进行数据处理和分析。
五、实验结果与分析1. 受迫振动幅频特性：当驱动力的频率逐渐接近摆轮的固有频率时，振幅逐渐增大。
当驱动力的频率等于摆轮的固有频率时，振幅达到最大，即发生共振现象。
随后，随着驱动力的频率继续增大，振幅逐渐减小。
2. 受迫振动相频特性：在共振频率附近，摆轮振动的相位与驱动力的相位存在一定的相位差。
当驱动力的频率等于摆轮的固有频率时，相位差为90度。
3. 阻尼系数对受迫振动的影响：随着阻尼系数的增大，共振频率逐渐降低，振幅逐渐减小。
六、实验结论1. 受迫振动是指在外力作用下，物体发生的振动现象。
2. 当驱动力的频率等于物体的固有频率时，会发生共振现象，振幅达到最大。
3. 阻尼系数对受迫振动有显著影响，阻尼系数越大，共振频率越低，振幅越小。
七、实验心得通过本次实验，我对受迫振动有了更深入的了解，掌握了受迫振动实验的基本原理和操作方法。
受迫震动实验报告
一、实验目的1. 了解受迫振动的概念和特点；2. 掌握受迫振动频率与驱动频率的关系；3. 通过实验验证受迫振动频率与阻尼系数的关系；4. 学习使用相关实验仪器，提高实验操作能力。
二、实验原理受迫振动是指在外力作用下，系统被迫产生的振动。
当外力的频率与系统的固有频率相等时，系统会出现共振现象，此时振幅达到最大。
本实验中，我们将通过改变驱动频率和阻尼系数，观察受迫振动的频率变化，并分析受迫振动频率与阻尼系数的关系。
三、实验仪器与设备1. 振动实验台；2. 驱动信号发生器；3. 阻尼器；4. 振幅测量仪；5. 频率计；6. 计时器；7. 数据采集器；8. 计算机。
四、实验步骤1. 将振动实验台放置在水平平稳的工作台上，确保实验过程中台面不发生晃动；2. 将驱动信号发生器连接到振动实验台，调整驱动频率，使其略低于振动实验台的固有频率；3. 打开阻尼器，调节阻尼系数，使其略大于振动实验台的临界阻尼系数；4. 启动数据采集器，记录受迫振动的振幅和频率；5. 改变驱动频率，重复步骤3和4，记录不同驱动频率下的受迫振动振幅和频率；6. 改变阻尼系数，重复步骤3和4，记录不同阻尼系数下的受迫振动振幅和频率；7. 利用计算机分析实验数据，绘制受迫振动频率与驱动频率、阻尼系数的关系曲线。
五、实验结果与分析1. 实验结果根据实验数据，绘制受迫振动频率与驱动频率、阻尼系数的关系曲线，如下：（此处插入实验结果曲线图）2. 分析（1）受迫振动频率与驱动频率的关系：当驱动频率略低于振动实验台的固有频率时，受迫振动频率随着驱动频率的增加而增加；当驱动频率接近固有频率时，受迫振动频率达到最大值；当驱动频率超过固有频率时，受迫振动频率逐渐减小。
（2）受迫振动频率与阻尼系数的关系：随着阻尼系数的增加，受迫振动频率逐渐减小；当阻尼系数达到临界阻尼系数时，受迫振动频率最小；当阻尼系数超过临界阻尼系数时，受迫振动频率逐渐增大。
六、实验结论1. 受迫振动频率与驱动频率有关，当驱动频率略低于振动实验台的固有频率时，受迫振动频率随着驱动频率的增加而增加；2. 受迫振动频率与阻尼系数有关，随着阻尼系数的增加，受迫振动频率逐渐减小；3. 本实验验证了受迫振动频率与驱动频率、阻尼系数的关系，为相关领域的研究提供了实验依据。
受迫振动实验报告
受迫振动实验报告1. 引言受迫振动是物理学中重要的研究课题之一，其广泛应用于许多领域，例如机械工程、电子工程、生物医学等。
受迫振动可以通过外部力的作用使系统发生周期性振动，对于研究系统的动态行为具有重要意义。
本实验旨在通过受迫振动实验的设计与实施，探索受迫振动的基本特性与行为模式。
2. 实验设备与原理2.1 实验设备本次实验使用的设备包括：•弹簧振子：一个固定在支架上的弹簧振子，其中心有一个用于连接物体的挂钩；•驱动装置：用于提供周期性外力的电动机装置，通过一个绳索与挂钩相连；•力传感器：用于测量弹簧振子受到的驱动力大小。
2.2 实验原理受迫振动是指振动系统受到外部周期性驱动力的作用，产生一种特定频率的振动行为。
在本实验中，弹簧振子受到驱动装置提供的周期性外力驱使，进行受迫振动。
弹簧振子的振动可以用下面的微分方程来描述：$$ m\\frac{{d^2x}}{{dt^2}} + b\\frac{{dx}}{{dt}} + kx =F_0\\sin(\\omega t) $$其中，m是物体的质量，m是物体的位移，m是阻尼系数，m是弹簧的劲度系数，m0是驱动力的振幅，$\\omega$ 是驱动力的角频率。
本实验通过测量驱动力的振幅与相位差，来研究受迫振动的特性。
3. 实验步骤与结果3.1 实验步骤1.将弹簧振子固定在支架上，并调整好初始位置。
2.连接驱动装置，将绳索与挂钩连接。
3.打开驱动装置，设置适当的驱动力振幅和频率。
4.启动力传感器，开始记录振动数据。
5.测量一段时间内弹簧振子的振动行为。
6.停止驱动装置和力传感器，保存实验数据。
3.2 实验结果根据实验记录的数据，可以绘制出弹簧振子受迫振动的振幅与频率关系曲线。
例如，下图展示了在不同驱动力振幅下，振幅与频率关系的变化。
振幅与频率关系曲线振幅与频率关系曲线根据实验数据的分析，得出了以下结论：1.驱动力振幅越大，弹簧振子的振幅也越大。
2.驱动力频率接近弹簧振子的固有频率时，振幅最大；当驱动力频率远离固有频率时，振幅减小。
利用波尔共振仪研究受迫振动实验报告
利用波尔共振仪研究受迫振动实验报告一、实验目的1、观察摆轮在受迫振动时的振幅与驱动力频率之间的关系，绘制幅频特性曲线和相频特性曲线。
2、了解波尔共振仪的构造和使用方法，掌握共振现象的基本原理。
3、学习用频闪法测定相位差，测量摆轮的固有频率和阻尼系数。
二、实验仪器波尔共振仪、闪光灯、光电门、电子天平、秒表三、实验原理1、受迫振动物体在周期性外力的持续作用下发生的振动称为受迫振动。
当外力的频率与物体的固有频率接近时，振幅会显著增大，这种现象称为共振。
受迫振动的运动方程为：＄m\frac{d^2x}｛dt^2} ＝ kx b\frac{dx}｛dt} ＋ F_0\cos\omega t$，其中$m$为物体质量，＄k$为弹簧劲度系数，＄b$为阻尼系数，＄F_0$为驱动力的幅值，＄＼omega$为驱动力的角频率。
2、幅频特性和相频特性受迫振动的振幅与驱动力频率之间的关系称为幅频特性，相位差与驱动力频率之间的关系称为相频特性。
当阻尼较小且驱动力频率等于系统的固有频率时，振幅达到最大值，即发生共振。
3、固有频率和阻尼系数的测量通过改变驱动力频率，测量不同频率下的振幅，绘制幅频特性曲线，曲线峰值对应的频率即为系统的固有频率。
由振幅随时间的衰减曲线，可根据对数衰减率计算阻尼系数。
四、实验步骤1、仪器调节调节波尔共振仪的水平，使摆轮能自由摆动。
调整光电门位置，使其能准确测量摆轮的振动周期。
2、测量固有频率将电机电源关闭，让摆轮自由振动，用秒表测量其振动周期，多次测量取平均值，计算出固有频率。
3、测量幅频特性打开电机电源，缓慢调节电机转速，即改变驱动力频率。
在不同频率下，测量摆轮的振幅，记录数据。
4、测量相频特性利用闪光灯和光电门，采用频闪法测量相位差。
记录不同频率下的相位差数据。
5、观察阻尼对振动的影响改变阻尼档位，重复上述实验步骤，观察阻尼对幅频特性和相频特性的影响。
五、实验数据记录与处理1、固有频率的测量测量次数 1 2 3 4 5振动周期（s） 158 156 157 159 158平均周期（s） 158固有频率（Hz） 0632、幅频特性数据｜驱动力频率（Hz）｜振幅（mm）｜｜｜｜｜ 040 ｜ 50 ｜｜ 045 ｜ 65 ｜｜ 050 ｜ 82 ｜｜ 060 ｜ 138 ｜｜ 065 ｜ 150 ｜｜ 070 ｜ 135 ｜｜ 075 ｜ 108 ｜｜ 080 ｜ 75 ｜3、相频特性数据｜驱动力频率（Hz）｜相位差（°）｜｜｜｜｜ 040 ｜ 20 ｜｜ 045 ｜ 35 ｜｜ 050 ｜ 50 ｜｜ 055 ｜ 65 ｜｜ 060 ｜ 85 ｜｜ 065 ｜ 100 ｜｜ 070 ｜ 115 ｜｜ 075 ｜ 130 ｜4、绘制幅频特性曲线和相频特性曲线根据实验数据，以驱动力频率为横坐标，振幅和相位差为纵坐标，分别绘制幅频特性曲线和相频特性曲线。
受迫振动实验报告
一、实验目的1. 理解受迫振动的概念及其基本特性。
2. 掌握测量受迫振动幅频特性和相频特性的方法。
3. 观察共振现象，分析共振发生的原因。
4. 了解阻尼对受迫振动的影响。
二、实验原理1. 受迫振动：物体在周期外力的持续作用下发生的振动称为受迫振动。
这种周期性的外力称为策动力。
当策动力频率与物体的固有频率相等时，系统产生共振，振幅达到最大。
2. 幅频特性：受迫振动的幅频特性是指振幅随策动力频率变化的关系。
当策动力频率接近物体的固有频率时，振幅增大。
3. 相频特性：受迫振动的相频特性是指物体位移与策动力之间的相位差随策动力频率变化的关系。
当策动力频率接近物体的固有频率时，相位差接近90°。
4. 阻尼：阻尼是指物体在振动过程中由于摩擦、空气阻力等因素消耗能量，使振幅逐渐减小的现象。
阻尼对受迫振动的影响表现为：阻尼越大，振幅越小，共振频率越低。
三、实验仪器1. 波尔共振仪2. 摆轮3. 频率计4. 数据采集器5. 计算机四、实验步骤1. 将摆轮安装在波尔共振仪上，调整摆轮的质量和角度，使其达到稳定状态。
2. 开启频率计和数据采集器，记录摆轮的固有频率。
3. 改变策动力的频率，观察摆轮的振动情况，记录不同频率下的振幅和相位差。
4. 分析不同阻尼力矩对受迫振动的影响，观察共振现象。
5. 利用计算机绘制幅频特性曲线和相频特性曲线。
五、实验结果与分析1. 通过实验，成功观察到受迫振动现象，测量了摆轮的固有频率。
2. 当策动力频率接近摆轮的固有频率时，观察到共振现象，振幅达到最大。
3. 分析不同阻尼力矩对受迫振动的影响，发现阻尼越大，振幅越小，共振频率越低。
4. 通过绘制幅频特性曲线和相频特性曲线，进一步验证了受迫振动的幅频特性和相频特性。
六、实验结论1. 受迫振动是指物体在周期外力的持续作用下发生的振动。
2. 策动力频率接近物体的固有频率时，系统产生共振，振幅达到最大。
3. 阻尼对受迫振动有显著影响，阻尼越大，振幅越小，共振频率越低。
探究受迫振动实验报告
一、实验目的1. 了解受迫振动的概念和原理。
2. 掌握受迫振动实验的基本方法。
3. 研究受迫振动的幅频特性和相频特性。
4. 通过实验验证共振现象。
二、实验原理1. 受迫振动：物体在周期外力的持续作用下发生的振动称为受迫振动，这种周期性的外力称为策动力。
2. 幅频特性：受迫振动的振幅与策动力频率之间的关系。
3. 相频特性：受迫振动的相位差与策动力频率之间的关系。
4. 共振现象：当策动力频率与系统的固有频率相同时，系统产生共振，振幅达到最大。
三、实验仪器与设备1. 波尔共振仪2. 低频信号发生器3. 交流数字电压表4. 示波器（选做）5. 加载质量块6. 阻尼片7. 电子天平（共用）四、实验步骤1. 调整波尔共振仪，使其处于稳定状态。
2. 将加载质量块固定在波尔共振仪上，调整质量块的位置，使系统达到平衡。
3. 打开低频信号发生器，输出正弦波信号，调节信号频率和幅度。
4. 通过交流数字电压表测量系统振动的电压值，并记录数据。
5. 改变信号频率，重复步骤4，记录不同频率下的振动电压值。
6. 在一定频率范围内，改变阻尼片的位置，观察系统振幅的变化。
7. 分析实验数据，绘制幅频特性曲线和相频特性曲线。
五、实验结果与分析1. 幅频特性曲线：随着信号频率的增加，振幅先增大后减小，存在一个峰值，即共振频率。
在共振频率附近，振幅变化较为敏感。
2. 相频特性曲线：随着信号频率的增加，相位差先减小后增大，存在一个相位差为90°的点，即共振频率。
3. 阻尼对受迫振动的影响：随着阻尼的增大，共振频率不变，但振幅减小，相位差增大。
六、结论1. 受迫振动实验成功验证了受迫振动的幅频特性和相频特性。
2. 共振现象在实验中得到了充分体现，当策动力频率与系统的固有频率相同时，系统产生共振，振幅达到最大。
3. 阻尼对受迫振动有显著影响，阻尼的增大导致振幅减小，相位差增大。
七、实验总结本次实验通过波尔共振仪，研究了受迫振动的幅频特性和相频特性，验证了共振现象，加深了对受迫振动原理的理解。
受迫振动终结报告
受迫振动终结报告受迫振动是物体受到外力作用而产生的振动。
本次实验主要研究了受迫振动的特性以及振动系统的阻尼对振动的影响。
下面将详细叙述实验的目的、步骤、结果以及结论。
实验目的：1.通过实验证明受迫振动现象，并观察振动的频率与外力频率之间的关系。
2.探究振动系统的阻尼对振动的影响。
3.理解振动系统的共振现象。
实验步骤：1.首先搭建受迫振动实验装置，包括一个弹簧振子和一个电机。
2.调整电机的转速，使其产生固定的外力频率。
3.测量不同外力频率下振子的振幅，并记录数据。
4.改变振子的质量、弹簧的劲度系数以及电机的转速，观察振动频率的变化。
5.添加阻尼装置，观察振子的振动情况，并记录数据。
实验结果：根据实验数据，我们得出以下结论：1.受迫振动的频率与外力频率相同，振幅取决于共振频率。
2.振动系统的阻尼程度对振动的幅度和相位角有明显影响。
3.随着阻尼的增加，振动的幅度逐渐减小，相位角逐渐增大。
4.当阻尼达到一定程度时，振动会停止，系统处于静止状态。
实验结论：1.受迫振动的频率与外力频率相同，且振幅与共振频率有关。
2.阻尼会抑制振动的幅度，并改变振动的相位角。
3.已知振动系统的质量、劲度系数和阻尼系数，可以计算出共振频率和阻尼比。
4.阻尼过大会使振动停止，而阻尼过小会引起共振现象。
实验中遇到的问题和改进方法：1.在调整电机转速时，由于电机速度的突变，振子振动不稳定。
可以尝试使用电机启动时的加速均匀调整方法。
2.实验室环境的温度和湿度变化可能会对实验结果产生影响。
可以选择在恒温恒湿环境下进行实验，以减小外界因素的干扰。
本次实验通过观察受迫振动现象和阻尼对振动的影响，深入了解了振动系统的特性以及共振现象。
实验结果与理论知识相符，达到了预期目的。
通过本次实验，我对受迫振动有了更深入的理解，并且掌握了一定的实验方法和技能。
实验中还遇到了一些问题和改进的方法，这对我今后的实验思考和设计提供了一定的借鉴和参考价值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
受迫振动实验报告
实验目的：
1. 观察受迫振动现象；
2. 研究受迫振动的频率与外力频率之间的关系。
实验原理：
受迫振动是指在一个振动系统中加入外力的情况下，振动系统受到外力的作用而发生振动。
受迫振动的频率与外力频率有关，外力频率等于振动系统的固有频率时，振动幅度最大。
实验器材：
1.弹簧振子；
2.外力源；
3.震动台。
实验步骤：
1.将弹簧振子固定在震动台上，并调整弹簧振子的松紧程度，
使其能够产生自由振动。
2.将外力源连接到弹簧振子上，并调节外力源的频率，使其与
弹簧振子的固有频率相等。
3.观察弹簧振子的振动情况，并记录其振动幅度。
4.逐渐调整外力源的频率，观察和记录弹簧振子的振动情况。
5.根据观察结果，绘制受迫振动的振幅-频率图。
实验结果：
1.当外力频率等于弹簧振子的固有频率时，振动幅度最大。
2.当外力频率与弹簧振子的固有频率有一定的偏差时，振动幅
度逐渐减小。
实验结论：
通过实验可以得出以下结论：
1.受迫振动的频率与外力频率之间存在关系，外力频率等于振动系统的固有频率时，振动幅度最大。
2.外力频率与振动系统的固有频率存在偏差时，振动幅度逐渐减小。
3.受迫振动是一种通过外力作用使振动系统发生振动的现象。
实验总结：
本实验通过观察弹簧振子的受迫振动现象，研究了受迫振动的频率与外力频率之间的关系。
通过实验可以进一步了解振动现象，并且掌握了观察和记录实验现象的方法。
