直流绝缘监测工作原理

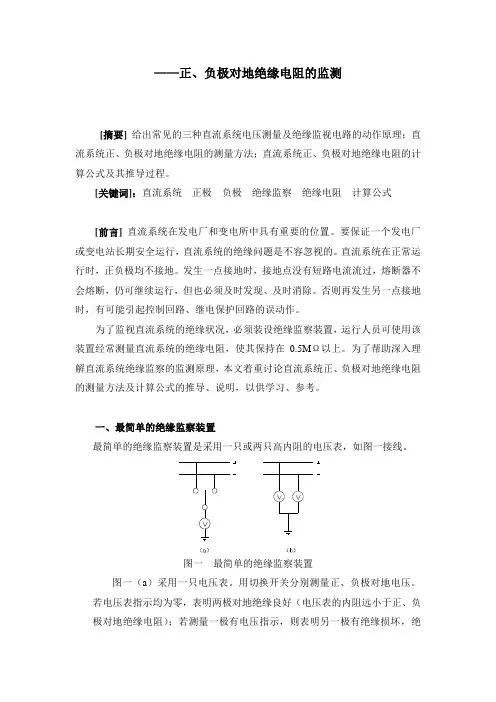

直流系统绝缘监察——正、负极对地绝缘电阻的监测
——正、负极对地绝缘电阻的监测[摘要] 给出常见的三种直流系统电压测量及绝缘监视电路的动作原理；直流系统正、负极对地绝缘电阻的测量方法；直流系统正、负极对地绝缘电阻的计算公式及其推导过程。
[关键词]：直流系统正极负极绝缘监察绝缘电阻计算公式[前言]直流系统在发电厂和变电所中具有重要的位置。
要保证一个发电厂或变电站长期安全运行，直流系统的绝缘问题是不容忽视的。
直流系统在正常运行时，正负极均不接地。
发生一点接地时，接地点没有短路电流流过，熔断器不会熔断，仍可继续运行，但也必须及时发现、及时消除。
否则再发生另一点接地时，有可能引起控制回路、继电保护回路的误动作。
为了监视直流系统的绝缘状况，必须装设绝缘监察装置，运行人员可使用该装置经常测量直流系统的绝缘电阻，使其保持在0.5MΩ以上。
为了帮助深入理解直流系统绝缘监察的监测原理，本文着重讨论直流系统正、负极对地绝缘电阻的测量方法及计算公式的推导、说明，以供学习、参考。
一、最简单的绝缘监察装置最简单的绝缘监察装置是采用一只或两只高内阻的电压表，如图一接线。
图一最简单的绝缘监察装置图一（a）采用一只电压表。
用切换开关分别测量正、负极对地电压。
若电压表指示均为零，表明两极对地绝缘良好（电压表的内阻远小于正、负极对地绝缘电阻）；若测量一极有电压指示，则表明另一极有绝缘损坏，绝缘电阻越小，电压指示越大；若测量一极电压指示直流母线电压，则表明另一极接地。
图一（b）采用两只电压表。
当两极绝缘良好时，两只电压表指示相同，均为母线电压之半，若一极绝缘电阻下降为零，则接该极的电压表指示降为零，另一只电压表指示上升为母线电压；若某极绝缘电阻下降但尚未达到零，则接该极的电压表指示在零与一半母线电压之间。
无论何种情况，两只电压表的读数和为母线电压。
二、简单的绝缘监察装置简单的、能粗略估算正、负母线对地的绝缘电阻的直流系统绝缘监视电路，如图二所示。
图二简单的绝缘监察装置简单的绝缘监察装置是由电压表PV1和转换开关SA组成。
绝缘监测仪工作原理
绝缘监测仪工作原理
绝缘监测仪（也被称为绝缘电阻测量仪）用于测量电气设备（如变压器、电缆、电机等）的绝缘状况，以判断其是否存在绝缘故障。
其工作原理如下：
1. 绝缘监测仪采用直流电压源，将一定电压施加在待测设备的绝缘上。
通常采用的电压范围为500V-5000V。
2. 施加电压后，绝缘监测仪测量绝缘电阻的值。
绝缘电阻是指绝缘材料抵抗电流流过其内部的能力，通常以欧姆（Ω）为单位。
3. 绝缘监测仪内部引入一个高精度的电流测量电路，该电路测量通过测量电压施加的绝缘上的电流来计算绝缘电阻值。
4. 测量过程中，绝缘监测仪会根据测得的电流和施加电压计算得出绝缘电阻值，并将结果显示在仪器的显示屏上。
5. 绝缘监测仪还可通过记录测量结果并与设定的阈值进行比较，来判断绝缘是否正常。
若绝缘电阻低于设定阈值，则会发出报警信号，提示绝缘故障的存在。
总结起来，绝缘监测仪通过施加一定电压在设备绝缘上测量电流，并根据测得的电流计算出绝缘电阻值，从而判断设备绝缘状况是否正常。
绝缘监测仪工作原理
绝缘监测仪工作原理绝缘监测仪是一种用于监测电力系统中绝缘状态的设备，其工作原理是通过对电力系统中的绝缘状态进行实时监测，及时发现绝缘故障并采取相应的措施，以确保电力系统的安全稳定运行。
绝缘监测仪通常由传感器、数据采集模块、数据处理模块和报警模块等部分组成，下面将详细介绍其工作原理。
首先，传感器是绝缘监测仪的核心部件之一，其作用是将电力系统中的绝缘状态转化为电信号。
传感器通常采用电容式、电阻式或光纤式等原理，通过测量电力设备或线路上的绝缘电阻、介电常数等参数来实现对绝缘状态的监测。
传感器将获取的信号传输至数据采集模块。
其次，数据采集模块是用于接收、存储和处理传感器传输过来的数据的部件。
数据采集模块通常包括模数转换器、微处理器、存储器等组成部分，其主要功能是将传感器获取的模拟信号转换为数字信号，并对信号进行初步处理和存储，为后续的数据处理提供基础。
然后，数据处理模块是绝缘监测仪的关键部分，其主要功能是对采集到的数据进行分析、比较和判断，从而实现对电力系统绝缘状态的实时监测。
数据处理模块通常包括数据处理算法、故障诊断逻辑等，通过对数据的处理和分析，可以准确地判断电力系统中是否存在绝缘故障，并对故障进行定位和诊断。
最后，报警模块是绝缘监测仪的输出部分，其作用是在监测到电力系统中存在绝缘故障时，及时发出警报信号，以提醒运维人员进行处理。
报警模块通常包括声光报警器、通信模块等，可以通过声音、光线或远程通信等方式向相关人员发送警报信息，确保故障得到及时处理。
综上所述，绝缘监测仪通过传感器获取电力系统中的绝缘状态信息，数据采集模块进行信号转换和存储，数据处理模块对数据进行分析和判断，报警模块在监测到故障时发出警报信号，从而实现对电力系统绝缘状态的实时监测和故障处理。
这一工作原理保障了电力系统的安全稳定运行，对于提高电力系统的可靠性和安全性具有重要意义。

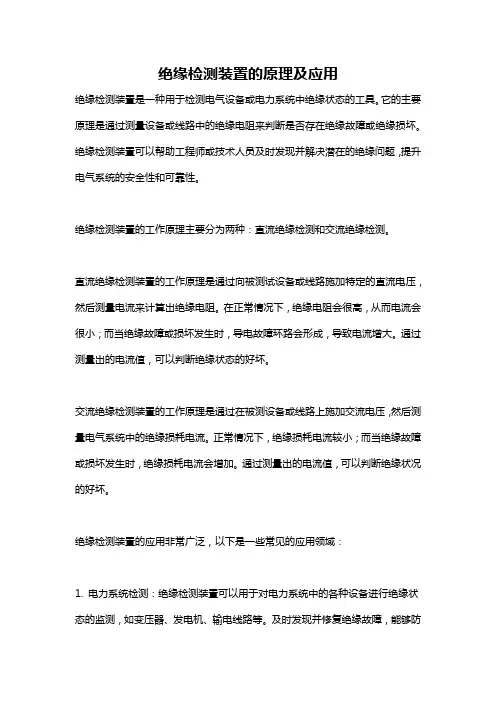

绝缘检测装置的原理及应用
绝缘检测装置的原理及应用绝缘检测装置是一种用于检测电气设备或电力系统中绝缘状态的工具。
它的主要原理是通过测量设备或线路中的绝缘电阻来判断是否存在绝缘故障或绝缘损坏。
绝缘检测装置可以帮助工程师或技术人员及时发现并解决潜在的绝缘问题，提升电气系统的安全性和可靠性。
绝缘检测装置的工作原理主要分为两种：直流绝缘检测和交流绝缘检测。
直流绝缘检测装置的工作原理是通过向被测试设备或线路施加特定的直流电压，然后测量电流来计算出绝缘电阻。
在正常情况下，绝缘电阻会很高，从而电流会很小；而当绝缘故障或损坏发生时，导电故障环路会形成，导致电流增大。
通过测量出的电流值，可以判断绝缘状态的好坏。
交流绝缘检测装置的工作原理是通过在被测设备或线路上施加交流电压，然后测量电气系统中的绝缘损耗电流。
正常情况下，绝缘损耗电流较小；而当绝缘故障或损坏发生时，绝缘损耗电流会增加。
通过测量出的电流值，可以判断绝缘状况的好坏。
绝缘检测装置的应用非常广泛，以下是一些常见的应用领域：1. 电力系统检测：绝缘检测装置可以用于对电力系统中的各种设备进行绝缘状态的监测，如变压器、发电机、输电线路等。
及时发现并修复绝缘故障，能够防止事故的发生，保障电力系统的稳定运行。
2. 电器设备生产与维修：在电器设备的生产和维修过程中，绝缘检测装置可以用于对电器绝缘进行检测和验证，确保产品的品质和性能。
3. 医疗设备：绝缘检测装置可以应用于医疗设备，如医用电器和医用仪器。
它可以检测设备中的绝缘是否完好，避免对病人和医护人员造成电击的危险。
4. 铁路绝缘检测：绝缘检测装置可以用于铁路系统的绝缘状态检测，包括轨道绝缘、信号电缆绝缘等。
这有助于保障铁路线路的正常运行和安全。
5. 建筑工地：绝缘检测装置可以用于建筑工地的电器设备绝缘状态的检测。
这对保障建筑工地工人的人身安全非常重要。
综上所述，绝缘检测装置通过测量电气系统中的绝缘电阻或绝缘损耗电流，可以判断绝缘状态的好坏。
它的应用非常广泛，包括电力系统检测、电器设备生产与维修、医疗设备、铁路绝缘检测和建筑工地等领域。
直流系统绝缘监测
应用综合判据检测直流系统的接地故障，灵敏度高，用 液晶屏在线中文显示，能及时了解直流系统绝缘状况。
３、结束
通过微机自动检测直流系统正、负极对地电压、正、负 极对地绝缘电阻及支路漏电流来判断直流系统绝缘情况及确 定接地支路，无论是多点接地，同一支路正、负绝缘同等下 降都能检测出接地支路及接地极性。灵敏度高、可靠性高， 配备的液晶屏显示正、负极母线电压、绝缘电阻、线路号和 漏电流值，及时掌握直流系统的绝缘情况，给现场运行人员 提供很大方便。
２．３ 检测漏电流判断接地支路
(4) (5)
2号和3号支路的传感器分别输出漏电流I2+和I3+，装置显 示2号和3号支路号、漏电流值及接地电阻值。
同理对多条支路接地，给负极母线投入检测电阻R，能检 测出所有绝缘下降的支路。对负极绝缘下降，给正级母线投 入绝缘电阻R，能检测出所有绝缘下降支路。
c.当同一支路正、负绝缘同等下降或成比例下降时，分别 给直流母线投入正、负极检测电阻，同样能检测出正、负极 各支路漏电流值。
由微机测出此时正极母线电压U+’，此时，电路如图5：
图４ 向负极母线投入检测电阻Ｒ示意图 R+、R-分别为正负极对地电阻 由此可得:
(2)
图４ 向负极母线投入检测电阻Ｒ示意图 由此可得:
(3)
电源技术 ＜ ２０１０年１－２月合刊 ５１
电 源 技 术 ○技术交流
直流系统绝缘监测综合判据
直流系统绝缘监测综合判据摘要：本文通过微机自动检测直流系统正、负极对地电压、正、负极对地绝缘电阻及支路漏电流来判断直流系统绝缘情况及确定接地支路，无论是多点接地，同一支路正、负绝缘同等下降都能检测出接地支路及接地极性。
灵敏度高、可靠性高，配备的液晶屏显示正、负极母线电压、绝缘电阻、线路号和漏电流值，及时掌握直流系统的绝缘情况，给现场运行人员提供很大方便.关键词：直流系统；绝缘监测；综合判据1 WZJD-6A型绝缘监测仪原理解析WZJD-6A型绝缘监测仪具有实时监测直流系统母线电压、正负母线对地电压、正负母线对地绝缘电阻以及巡检支路接地电阻等功能。
1.1 母线监测原理在直流系统中，直流母线对地的绝缘电阻分为正极母线对地绝缘电阻R+和负极母线对地绝缘电阻R-。
按电路基本原理分析可知，要求取R+与R-两个未知数，必须建立两组独立的回路方程式，再将其联立求解，方可求得R+与R-的电阻值。
为此，该监测仪设计了两个不平衡电桥电路。
联立以上两个方程式即可求解正极母线对地绝缘电阻R+和负极母线对地绝缘电阻R-。
1.2 支路检测原理该监测仪在主机中装有超低频信号源，该信号源将4Hz的超低频信号由母线对地注入直流系统。
如果某支路经电阻接地，则装在该支路上的传感器会产生感应电流，感应电流的大小与接地电阻的大小成反比。
感应电流经过一系列处理之后送入CPU进行数据处理，再通过RS485接口送入主机。
主机一方面控制信号采集模块有序地采集各支路传感信号，另一方面又接收信号采集模块送来的数据。
主机接收到的数据经过处理后，一方面送液晶显示器显示与输出报警，另一方面通过通讯接口电路传送给上位机。
设计时将各支路编号，每个信号采集模块能采集16个支路信号，支路数量较多时可扩展多个信号采集模块，信号采集模块通过地址拨码进行编号。
某个支路发生接地故障时，最终会在液晶显示屏上显示出故障支路的编号以及接地电阻阻值，根据支路编号能够很快确定故障支路。
绝缘监测原理
绝缘监测原理
绝缘监测原理是指通过监测电气设备及其周围绝缘材料的绝缘状态，以保证电气设备正常运行、避免绝缘故障和降低电气设备的损坏风险。
绝缘监测主要依靠测量绝缘电阻或绝缘电导来评估绝缘状况。
通常采用的方法有：直流电阻法、交流电阻法和介质损耗角正切法。
直流电阻法是最常用的绝缘监测方法之一。
它通过在被测设备的绝缘电路中加入直流电压，测量通过电路的直流电流，从而计算出绝缘电阻值。
通过对比不同时间段内的电阻值，可以判断绝缘状况是否正常或存在异常。
交流电阻法是另一种常用的绝缘监测方法。
在这种方法中，交流信号被注入绝缘电路，测量相位角和幅值。
相位角的变化和幅值的降低可以指示绝缘情况是否发生变化。
介质损耗角正切法是通过测量电介质中的损耗角正切值来评估绝缘情况。
在正常情况下，电介质的损耗角正切值较小。
若损耗角正切值增大，则意味着电介质的绝缘状况出现问题。
绝缘监测原理基于这些测量方法，通过持续监测绝缘电阻、电导、相位角和损耗角正切等参数的变化，及时发现绝缘故障的存在和发展趋势。
这样可以进行及时的维修和保养，以确保电气设备的安全和可靠运行。
绝缘监测装置原理
绝缘监测装置原理绝缘监测装置是一种用于监测电气设备绝缘状态的设备。
它通过测量和分析绝缘材料的电气特性，提供有关设备绝缘状态的信息。
本文将介绍绝缘监测装置的原理和工作机制。
一、绝缘监测装置的原理绝缘监测装置通过测量电气设备的绝缘电阻、介质损耗角正切以及绝缘材料的极化电流等参数，来判断设备的绝缘状态。
以下是绝缘监测装置常用的原理和工作方式：1. 直流电阻原理：根据欧姆定律，绝缘电阻与电流、电压之间满足Ohm's Law. 如果绝缘材料完好，电阻会很大；若电阻缺陷或污染，电阻会明显下降。
绝缘监测装置通过施加一定电压和测量电流，来计算绝缘电阻，从而判断绝缘状态。
2. 介质损耗角正切原理：介质损耗角正切是指介质中电场能量损耗的程度。
当绝缘材料老化或受潮时，导致介质中电荷移动频率增加，电场能量的损耗增加，角正切值会显著增大。
绝缘监测装置可以通过测量介质损耗角正切的变化，来评估绝缘材料的老化程度。
3. 极化电流原理：极化电流是指绝缘材料在受到外电场作用时，电荷在材料内部发生移动的电流。
当绝缘材料老化或存在故障时，极化电流会增大。
通过测量极化电流的变化，绝缘监测装置可以检测出绝缘材料的老化和故障情况。
二、绝缘监测装置的工作机制绝缘监测装置通常分为三个主要部分：传感器、数据采集单元和数据处理单元。
传感器负责测量电气设备的绝缘参数，并将测得的数据传输给数据采集单元。
数据采集单元负责接收传感器传来的数据，并将其转换成数字信号，以便后续处理和分析。
数据处理单元是绝缘监测装置的核心部分，它对采集到的数据进行处理和分析。
根据不同的绝缘监测原理，数据处理单元可以采用不同的算法和技术。
在现代的绝缘监测装置中，通常还会配备触摸屏或显示屏，用于显示实时数据和状态报警信息。
用户可以通过触摸屏或显示屏进行操作和设置，以满足不同的监测需求。
绝缘监测装置通常会设置报警阈值，当绝缘参数超过预设的阈值时，会触发报警并发送警报信息。
这样可以及时警示用户，采取相应的维修和保养措施，避免发生绝缘故障。
光伏直流绝缘监测装置的原理说明书
Design of PV DC insulation monitoring device
ZHANG Ming1, BAO Lin-jie2, CAI Lei1 1. Jiangsu Acrel Appliance Manufacture CO.,LTD, Jiangyin, China;
按 键操 作
数码管显示
A/D
滤
开
微处理器
转
波
关 电
继电器报警
MCU
换
放
器
大
源
电
48 5通 讯
路
16路支路传感器
4051多路开关
平衡电桥
母 线电 压
线性光耦隔离
图 3 功能结构框图
3.2 母线绝缘监测 母线绝缘监测电路如图 4 所示。MCU 控制电子开关 K1~K4 投入平衡电桥，不同状态下
进行母线电压的线性光耦隔离采样，采样数据输入到 MCU 内部 ADC 通道进行计算处理， 得出实际直流母线绝缘电阻值并给出相应报警。
电阻同时等值下降的状态，且无法实现故障分支定位。 本文设计了一种基于电桥平衡原理改进型方法的绝缘监测装置，配合直流漏电流传感器 能够实时快速定位故障支路，无需注入交流信号，克服了不能检测等值绝缘下降的问题。
2 绝缘监测原理及步骤
电桥平衡的改进型方法监测绝缘的基本原理为：通过两次投入平衡电阻来测量正负母线
[2] 余继军,李昌禧. 直流系统绝缘监测装置研究. 华中理工大学学报,Vol.28,No.8,pp18-20, 2000. [3] 刘君怀,陈怡欢. 直流绝缘监测的应用与发展. 高压电器,2000,36(6). [4] 苏义鑫,刘林伟. 平衡电阻法监测直流系统绝缘. 电力系统自动化,Vol.27,No.14,July 25, 2003. [5] 肖登明. 电力设备在线监测与故障诊断[M]. 上海交通大学出版社,2005.
直流绝缘监测工作原理
直流绝缘监测工作原理
直流绝缘监测是一种用于检测直流电力系统中绝缘状况的方法，其工作原理如下：
1. 测试电路：首先，将测试电路连接到待测设备的绝缘部分。
测试电路通常由直流电源、测量设备和接地电极组成。
2. 施加电压：接下来，直流电源会施加一个已知的直流电压到待测设备的绝缘上。
这个电压通常较高，一般为几千伏到几十伏之间。
3. 监测电流：测量设备会通过接地电极和待测设备之间测量绝缘上的漏电流。
漏电流的大小和性质可以反映出绝缘状况的好坏。
4. 分析结果：测量设备会将测得的漏电流数据进行处理和分析，以判断绝缘的健康状况。
如果漏电流较小，则表明绝缘较好；而较大的漏电流则可能意味着存在绝缘故障。
5. 发出警报：如果绝缘故障被检测到，监测设备会发出警报信号，以提示操作人员进行相应的处理和修复。
通过以上步骤，直流绝缘监测能够实时监测直流电力系统的绝缘状况，及时发现并解决潜在的绝缘故障，从而确保系统的安全运行。
绝缘监测仪工作原理
绝缘监测仪工作原理
绝缘监测仪是一种用于监测电力系统中绝缘状态的设备，其工作原理主要是通过对绝缘介质的电气特性进行监测，以实时掌握绝缘状态的变化情况，从而保障电力系统的安全稳定运行。
下面将详细介绍绝缘监测仪的工作原理。
首先，绝缘监测仪通过在电力系统中布设的传感器，实时采集电气设备的绝缘电阻、介损角正切、局部放电等参数。
这些参数是反映绝缘状态的重要指标，通过监测这些参数的变化，可以及时发现绝缘状态的异常情况。
其次，绝缘监测仪将采集到的数据传输至监控中心或终端设备，经过处理和分析后形成绝缘状态的实时监测图像和数据报表。
这些图像和数据报表直观地反映了电力系统中各个设备的绝缘状态，为运维人员提供了重要的参考依据。
然后，绝缘监测仪还可以通过预设的报警参数，对绝缘状态进行实时监测和预警。
一旦发现绝缘状态存在异常情况，绝缘监测仪会立即发出警报信号，提醒运维人员及时采取相应的措施，以防止绝缘故障的发生。
此外，绝缘监测仪还可以与其他智能化设备进行联动，实现对电力系统的智能化监测和控制。
通过与配电自动化系统、智能终端设备等的联动，可以实现对绝缘状态的自动化监测和控制，提高电力系统的运行效率和安全性。
综上所述，绝缘监测仪通过对绝缘状态的实时监测和预警，可以帮助运维人员及时发现和处理潜在的绝缘故障隐患，保障电力系统的安全稳定运行。
同时，其智能化监测和控制功能，也为电力系统的智能化建设提供了重要的技术支持。
相信随着技术的不断进步，绝缘监测仪将在电力系统中发挥越来越重要的作用。
直流绝缘监视原理
直流绝缘监视原理
直流绝缘监视是一种用于监测直流电路绝缘状态的技术。
它通过测量直流电路绝缘电阻的变化来实现对绝缘性能的监视和检测。
直流绝缘监视的原理是利用电流与电压之间的关系。
在一个正常运行的直流电路中，电流会通过绝缘材料，而绝缘材料的阻抗会阻碍电流的流动。
因此，当绝缘材料的阻抗发生变化时，电流也会相应发生变化。
在直流绝缘监视中，通常会在电路中加入一个绝缘监视器。
这个监视器会通过将一小部分电流注入到电路中，然后测量注入电流与测量电压之间的比值来得出绝缘电阻。
当绝缘电阻下降时，注入电流与测量电压之间的比值会发生变化，从而触发报警系统。
这样，使用直流绝缘监视设备可以实时监测绝缘电阻的状态，并及时采取措施以防止绝缘失效导致意外事故的发生。
总之，直流绝缘监视的原理是通过测量绝缘电阻的变化来实现对直流电路绝缘性能的监视和检测。
它可以帮助我们及时发现绝缘故障，并采取措施防止电路的故障引发安全问题。
直流绝缘监测工作原理
直流绝缘监测工作原理
直流绝缘监测工作原理：
直流绝缘监测是一种用于检测直流绝缘系统（如直流电缆、直流隔离开关等）中绝缘状态的技术。
其基本原理是通过测量绝缘电阻来判断绝缘系统的良好与否。
具体工作原理如下：
1. 接地极的测量：直流绝缘监测装置将接地极接入绝缘系统，测量绝缘电阻。
在正常情况下，绝缘电阻较高，接地电流较小。
如果绝缘发生故障，绝缘电阻将降低，接地电流将增大。
2. 参考极的测量：直流绝缘监测装置将参考极接入绝缘系统，测量绝缘电阻。
通过将参考极接入系统的不同位置，可以确定绝缘故障发生的位置。
3. 测量电压的添加：为了提高测量精度，直流绝缘监测装置会在绝缘系统中加入一个特定的测量电压。
通过测量测量电流，可以计算出绝缘电阻的数值。
4. 数据分析与报警：直流绝缘监测装置会将测量得到的绝缘电阻数据进行分析，当绝缘电阻变化超过预设的阈值时，会发出相应的警报。
总结起来，直流绝缘监测的工作原理是通过测量绝缘电阻来判断绝缘系统是否正常工作。
通过测量接地极和参考极的绝缘电阻，以及添加测量电压，并对测量数据进行分析与报警，可以实现对直流绝缘系统的实时监测和故障预警。
两种直流系统绝缘监测技术对比
图 １
摘 要 ：论 述两种 直流 系统绝缘监 测技 术对 比，并直流 系统接地 的危 害，结合现 场 实践经验 ，提 出微机 直流绝 缘监察装置。 关键词 ：直流 系统 ；微机 直流 ；监察技 术
中图分类 号：Ｔ Ｍ９ ３ ４ ． ３
一
文献标识码 ：Ａ
文章编号 ：１ ６ ７ ４ － ７ ７ １ ２ （ ２ ０ １ ３ ） ２ ０ — ０ ０ ３ ６ － ０ １
２ ０ ｆ ３ 消费电子 ３ ６
在霍 尔元件上 的磁场磁力 线密 度；—— 元件形状 函数，其 中 Ｌ为元件 的长度 ，ｗ为元件的宽度 。 从上面 的公式可 以看 出，霍尔 电压正 比于 电流 强度和磁 场 强度 ，且与霍尔元 件的形状有 关。在 电流强度恒 定以及霍 尔元件 形状确定 的条件下 ，霍尔 电压正 比于磁场 强度 。当所 加磁场方 向改变 时，霍尔 电压 的符号也随之改变 因此，霍尔 元件可 以用来测量磁场 的大小及方 向。 霍 尔效应 的直流 电流感应器测 量直流对地绝缘 ：在 直流 母线上 的所有支路 中都装设霍尔效 应的直流 电流感 应器 ，并 将该支 路的正负极通 过互感器 ；并在 霍尔元件 的直流端 子上 加上 电压 ；并将霍尔元件 的 电压输 出送 入微机 中；正 常运行 时，正负极电源对 地绝缘正常；则通过正负极 的电流 Ｉ＋，Ｉ 一 相等 ；而这 两个 电流在 电流互感器 铁芯中产生 的磁场 （ 磁通 Ｂ ）大 小相等，但方 向相 反；那 么在铁芯中的磁场综合为 ０ ； 根据霍 尔效应 ，在霍尔元 件 电压 输 出为 ０ ，表示 正负极对 地 绝缘 良好 ；而当正极对地 绝缘下 降时，那么流过铁芯 中的电 流 Ｉ＋将 增加 ，Ｉ 一于 Ｉ ＋不 再相等 ，导致铁 芯 中的磁场综 合 不为 ０ ， 而综合的磁场穿过霍尔元件， 被霍 尔元件感应到漏磁 ， 并输 出电压 ，表 示直流 电源正极对地绝 缘下降 ， ． ． 下 降的数值 可根据感应的 电压反映 出来 ； 四、微机直流绝缘监察装置有 以下优点 （ １ ）在线 实 时监 测直 流系 统 的绝 缘状 况，一旦 系统 的 接地 电阻低于预先设定的报 警值，则 自动报警 ； （ ２ ）在 多点 接地 及系统对地 电容较大的情况下仍有较高的准确度 ； （ ３ ） 由于接地故 障点显而 易见 ，不需要拉开众 多直流负荷即可 明 确接 地点 ，减少 了直流负荷停 电，提高 了接地 故障处理 的效 率； （ ４ ）采用先进 的液 晶显示 ，显示容量大，以菜 单方式操 作 ，简单方 便； （ ５ ）采 用插板式 结构，便于 维护； （ ６ ）具 有Ｒ Ｓ ２ ３ ２ 、Ｒ Ｓ ４ ２ ２和 Ｒ Ｓ ４ ８ ５串口，易于实现远方集成监测 。
直流绝缘检测原理
1．引言发电厂和变电站的直流电源作为主要电气设备的保安电源及控制信号电源，是一个十分庞大的多分支供电网络。
在一般情况下，一点接地并不影响直流系统的运行，但如果不能迅速找到接地故障点并予以修复，又发生另一点接地故障，就可能引起重大故障的发生。
现有检测直流系统绝缘的方法主要有电桥平衡原理和低频探测原理。
根据电桥平衡原理实现的绝缘监测装置被广泛使用，但它不能检测直流系统正、负极绝缘同等下降时的情况；绝缘监测装置即使报警，也不能直接得到系统对地的绝缘电阻大小。
用低频探测原理检测接地故障是近几年采用的一种新方法，但它所能检测的接地电阻受直流系统对地分布电容的制约，而且低频交流信号容易受外界的干扰，另外注入的低频交流信号增大直流系统的电压纹波系数。
可见，电桥平衡原理和低频探测原理均存在若干难以克服的缺陷。
本文提出一种新的检测方法，即主回路用不平衡电桥检测总的绝缘电阻，而支路用直流互感器来检测到底是哪一路出现了绝缘降低。
同时用单片机来实现这种检测方法。
2．主回路的绝缘电阻的测量传统的平衡电桥检测原理如下图-1，通过检测电压Uj和Um，再加上给定的电阻R来算出R+、R-，但当正负绝缘都出现降低的情况下，检测的结果将与实际情况不符合。
图-1为了能检测正负都绝缘降低的情况，下文设计一种不平衡电桥测量法。
并用MCS 80C196KC单片机来实现，如图-2所示。
首先我们先说明一下电子继电器AQW214的用法,当AQW214的1、2脚导通时，7、8脚也导通；而且导通的内阻很小。
同理，3，4脚导通时，5、6脚也导通。
而且，AQW214的耐压值可以达到400V，即当7、8，或5、6不导通时，它们两端可以承受400V的电压。
所以我们可以通过控制P10的电平，来控制1、2脚的导通而达到控制JK1的导通与关断。
同理，通过控制P11的电平来控制JK2的导通与关断。
第一步，JK1、JK2都断开，我们通过80C196单片机的A/D口的AC4通道采集C4两端的电压，从而测得Um。
绝缘监测仪工作原理
绝缘监测仪工作原理
绝缘监测仪是一种用于监测电气系统中绝缘状况的设备。
它的工作原理主要是利用了电流和电压之间的关系，通过测量电流和电压的数值来判断绝缘状况是否正常。
在正常情况下，电气系统的绝缘阻抗很高，电流极小，电压稳定。
然而，当绝缘状况下降，电气系统中就会出现漏电现象，导致电流增大，电压波动加剧。
绝缘监测仪通过对电流和电压进行实时监测和分析，可以快速发现绝缘状况的变化。
绝缘监测仪的关键部件是绝缘电流传感器和电压传感器。
绝缘电流传感器通常采用了电流互感器的原理，将系统中的绝缘电流转化为可以测量和记录的电信号。
电压传感器则用于测量系统中的电压，通常采用压阻分压或电容分压的方式，将高电压转化为低电压进行测量。
绝缘监测仪还配备了数据采集和处理系统，可以将采集到的电流和电压数据进行实时处理和分析。
通过对数据进行比较和计算，绝缘监测仪可以判断绝缘状况是否正常，并及时发出警报。
绝缘监测仪的工作原理基于对电流和电压的监测和分析，可以及时发现绝缘状况的变化，预防电气系统发生故障或事故。
它广泛应用于电力系统、制造业、建筑业等领域，对于维护电气设备和保障人身安全具有重要意义。
绝缘监测仪原理
培训目的
熟悉绝缘监测仪外观及型号命名 掌握绝缘监测仪工作方式 掌握常规巡检、支路巡检的工作原理 熟悉电容补偿的操作原理
概述
JYM-II 绝缘仪主机
概述
JYM-S2 绝缘仪从机
基本原理
C1 C2 S1 A/D
放大 电路
…
Vs
交流 信号
CPU电路
R1 R2
常规检测
200K
400K K1
300K K2
Rx
GND GND 200K 300K GND 400K GND
常规检测
1、通常情况下，继电器K1、K2断开，系统中正 负母线的对地电压由左侧的两支200K的电阻决定 ，正负母线对地电压比为1:1
2、继电器K1、K2约每30分到1小时动作一次， K1闭合时K2断开，或K1断开时K2闭合，考虑到 前端有200K的电阻并联，因此形成的正负母线对 地电压比约为13:12（或12:13） 3、当外部有更小的电阻Rx拉低了母线对地电压 时，系统报警并开启小信号发生器，进行支路巡 检
2、电容补偿也是绝缘仪本身校正线的校正原理。
JYM-II(A)绝缘监测仪原理
概述
绝缘监测仪是艾默生智能高频开关电力操作电源系统的组件之一 用于在线监测直流母线对地绝缘状况、各支路的接地电阻和电容 高压直流供电系统同样使用浮地供电，绝缘监测仪也成为了该系统的组件之一， 扩展了其应用的范围 绝缘仪分主机与从机两部分
主机监测电力操作电源系统的母线绝缘情况，从机监测系统输出支路的绝缘情况
支路巡检
绝缘监测仪采用交流注入法，当母线发生绝缘故障时，绝缘仪主 机通过交流信号发生器向母线注入4V@10Hz的交流信号
绝缘监察原理(最全版)PTT文档
四、支路对地绝缘电阻检测
直流法-支路双端接地检测
支路对地绝缘电阻检测主要有交流法和直流法。
1）对于接为环形供电的支路通过监控进行标记，正常情况下，对标记为环供的支路不报警。 2）不受接地电容的影响； 《国家电网公司十八项电网重大反事故措施》中已规定，“新、扩建或改造的变电站直流系统的馈出网络应采用辐射状供电供电方式 ，不应采用环状供电方式。
绝缘监察原理
一、直流系统绝缘的必要性
在一般情况下，直流系统一点接地并不影响直流系统的运 行，但是，如果不及时找出故障点并予以修复，当发生另 一点接地故障时，就可能引起重大事故。
为了保障直流系统的安全可靠运行必须对其绝缘情况进 行在线监测，当某一点发生接地故障时，能立即发出报警 信号并指示故障支路。
三、绝缘检测方法
平衡桥法
当Rx=Ry=∞时（无接地），有 V1=110V、 V2=-110V;
当Ry=∞时（单端接地），由 V1、V2通过解方程，可得 接地电阻Rx。
V1 V 2 R // Rx R
当Rx=Ry≠∞时（平衡接地），有V1=110V、 V2=-110V，不能检测。 当Rx≠Ry≠∞时（双端接地），将Rx、Ry中较大的一个视为无穷大，按
2）接地电容影响测量精度； 当绝缘电阻低于设定的报警值时，发出报警信号并自动启动支路巡检功能。
2）母线有接地告警时，仅自动检测非环供的支路。 4）不能测量双端接地。
3用）交能第流识互一别感接步器地套母，在线各闭的支极合路性的；开正负关出K线上1，，由断于穿开过互开感关器的K直2流，电流在第正常二情况步下，大小闭相等合，开方向关相反K，2它，们产断生开的磁开场相关互K抵1消，。
三、绝缘检测方法
平衡桥与不平衡桥优劣对比
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流绝缘监测工作原理
直流绝缘监测是一种用于检测直流电路中绝缘状况的技术。
其工作原理如下：
1. 首先，直流电源通过绝缘监测装置提供电流给电路中的绝缘体。
这个电流通常非常微小，以避免对被监测绝缘体产生损害。
2. 绝缘监测装置利用感应原理检测电流通过绝缘体时是否发生泄漏。
当绝缘体完好无损时，电流通过绝缘体的泄漏非常小，监测器会读取到一个很小的电流值。
3. 如果绝缘体存在破损或受潮等情况，绝缘监测装置检测到电流泄漏增加。
这是因为绝缘体的破损导致电流更容易通过，结果是监测器读取到一个较大的电流值。
4. 绝缘监测装置会将读取到的电流值与事先设定的警戒值进行比较。
如果电流值超过了警戒值，装置会发出警报信号，提示绝缘状况存在问题。
通过不断监测电流泄漏情况，直流绝缘监测可以实时检测绝缘体的完好性。
这对于确保电路的安全性和可靠性至关重要。
