人教版高中物理选修3-1静电场复习(一)
人教版高中物理选修3-1:第一章 静电场复习 课件

2.在如图所示的装置中,A、B 是真空中竖直放置的两块平行金属 板,它们与调压电路相连,两板间的电压可以根据需要而改变.当两 板间的电压为 U 时,质量为 m、带电荷量为-q 的 带电粒子,以初速度 v0 从 A 板上的中心小孔沿垂直 两板的虚线射入电场中,在快要接触 B 时沿原路返 回.在不计重力的情况下,要想使带电粒子进入电 场后在 A、B 板的中心处返回,可以采用的方法是 ( ) B.使带电粒子的初速度变为 2v0 v0 A.使带电粒子的初速度变为 2
选 修 3-1
第3讲
第一章 静电场
电容器与电容
带电粒子在电场中的运动(一)
导
【学习目标】 1. 掌握平行板电容器的动态问题分析方法 2.掌握带电体在匀强电场中的直线运动问题的分 析方法 3.理解带电粒子在匀强电场中的偏转问题的分析 方法
基础夯实
思
1.电容 (1)定义:电容器所带的 电荷量 与电容器两极板间的
答案:D
2.如图所示, 静止的电子在加速电压为 U1 的电场作用下从 O 经 P 板的小孔射出,又垂直进入平行金属板间的电场,在偏转 电压为 U2 的电场作用下偏转一段距离.现使 U1 加倍,要想使电 子的运动轨迹不发生变化,应该( A.使 U2 加倍 B.使 U2 变为原来的 4 倍 C.使 U2 变为原来的 2倍 D.使 U2 变为原来的 1 2 )
1 解析:电子经U1加速后获得的动能Ek= mv2=qU1,电子 2 1 2 1 qU2l2 U2l2 在偏转电场中的侧移量为:y= at = · 2 = ,可见当U1 2 2 mdv 4U1d 加倍时,要使y不变,需使U2加倍,显然A正确.
答案:A
议
1.如图所示,在平行板电容器正中有一个带电微粒.S 闭合时, 该微粒恰好能保持静止.在以下两种情况下:①保持 S 闭合,② 充电后将 S 断开. 下列说法能实现使该带电微粒向上运动打到上 极板的是( )
人教版物理选修3-1静电场整章复习与巩固知识点+例题+综合测试

选修3-1 第一章静电场章末复习与巩固【学习目标】1.了解静电现象及其在生活中的应用;能用原子结构和电荷守恒的知识分析静电现象。
2.知道点电荷,知道两个点电荷间的相互作用规律。
3.了解静电场,初步了解场是物质存在的形式之一。
理解电场强度。
会用电场线描述电场。
4.知道电势能、电势,理解电势差。
了解电势差与电场强度的关系。
5.了解电容器的电容。
【知识网络】【要点梳理】要点一、与电场有关的平衡问题1.同种电荷相互排斥,异种电荷相互吸引.库仑力实质上就是电场力,与重力、弹力一样,它也是一种基本力.注意力学规律的应用及受力分析.2.明确带电粒子在电场中的平衡问题,实际上属于力学平衡问题,其中仅多了一个电场力而已.3.求解这类问题时,需应用有关力的平衡知识,在正确的受力分析的基础上,运用平行四边形定则、三角形定则或建立平面直角坐标系,应用共点力作用下物体的平衡条件、灵活方法(如合成分解法,矢量图示法、相似三角形法、整体法等)去解决.要点诠释:(1)受力分析时只分析性质力,不分析效果力;只分析外力,不分析内力.(2)平衡条件的灵活应用.要点二、与电场有关的力和运动问题带电的物体在电场中受到电场力作用,还可能受到其他力的作用,如重力、弹力、摩擦力等,在诸多力的作用下物体可能处于平衡状态(合力为零),即静止或匀速直线运动状态;物体也可能所受合力不为零,做匀变速运动或变加速运动.处理这类问题,就像处理力学问题一样,首先对物体进行受力分析(包括电场力),再根据合力确定其运动状态,然后应用牛顿运动定律和匀变速运动的规律列等式求解.要点三、与电场有关的功和能问题带电的物体在电场中具有一定的电势能,同时还可能具有动能和重力势能等.因此涉及与电场有关的功和能的问题可用以下两种功和能的方法来快速简捷的处理,因为功与能的关系法既适用于匀强电场,又适用于非匀强电场,且使同时不须考虑中间过程;而力与运动的关系法不仅只适用于匀强电场,而且还须分析其中间过程的受力情况运动特点等.1.用动能定理处理,应注意:(1)明确研究对象、研究过程.(2)分析物体在所研究过程中的受力情况,弄清哪些力做功,做正功还是负功.(3)弄清所研究过程的初、末状态.2.应用能量守恒定律时,应注意:(1)明确研究对象和研究过程及有哪几种形式的能参与了转化.(2)弄清所研究过程的初、末状态.(3)应用守恒或转化列式求解.要点诠释:(1)电场力做功的特点是只与初末位置有关。
人教版 高二物理 选修3-1 第一章 静电场总复习(题型归类)(无答案)

高二物理(选修3-1)第一章《静电场》针对练习1.电场中有A、B两点,一个点电荷在A点的电势能为1.2×10-8 J,在B点的电势能为0.80×10-8 J。
已知A、B两点在同一条电场在线,如图所示,该点电荷的电荷量为1.0×10-9C,那么()A.该电荷为负电荷B.该电荷为正电荷C. A、B两点的电势差U AB=4.0 VD.把电荷从A移到B,电场力做功为W=4.0 J2.某电场中等势面分布如图所示,图中虚线表示等势面,过a、b两点的等势面电势分别为40 V和10 V,则a、b连线的中点c处的电势应()A.肯定等于25 VB.大于25 VC.小于25 VD.可能等于25 V3.如图所示,M、N两点分别放置两个等量种异电荷,A为它们联机的中点,B为联机上靠近N的一点,C为联机中垂在线处于A点上方的一点,在A、B、C三点中()A.场强最小的点是A点,电势最高的点是B点B.场强最小的点是A点,电势最高的点是C点C.场强最小的点是C点,电势最高的点是B点D.场强最小的点是C点,电势最高的点是A点4.AB是某电场中的一条电场线,一正电荷从A点处自由释放,电荷仅在电场力作用下沿电场线从A点到B点运动过程中的速度图像如图所示,比较A、B两点电势ϕ的高低和场强E的大小,下列说法中正确的()A. ϕA>φB,E A>E BB. ϕA>φB,E A<E BC. ϕA<φB,E A>E BD. ϕA<φB,E A<E B5.如图所示,平行板电容器经开关S与电池连接,a处有一电荷量非常小的点电荷,S是闭合的,ϕa表示a点的电势,F表示点电荷受到的电场力.现将电容器的B板向下稍微移动,使两板间的距离增大,则()A. ϕa变大,F变大B. ϕa变大,F变小C. ϕa不变,F不变D. ϕa不变,F变小6.如图所示匀强电场E的区域内,在O点处放置一点电荷+Q,a、b、c、d、e、f为以O点为球心、半径为R的球面上的点,o、a、e、c、f点共面且与电场平行,o、b、e、d、f点共面且与电场垂直,则下列说法中正确的是()A.a、b、c、d、e、f各点的电场强度均相同B.a、b、c、d、e、f各点的电势均相等C.将检验点电荷+q在上述球面上的任意两点之间移动时,电场力对它一定做功D.在上述球面上,将检验点电荷+q在任意两点之间移动,其中由a点移动到c点过程的电势能变化量最大7.如图所示,虚线a、b和c是某静电场中的三个等势面,它们的电势分别为ϕa、ϕb和ϕc,ϕa >ϕb>ϕc,一带正电的粒子射入电场中,其运动轨迹如实线KLMN所示,由图可知()A.粒子从K到L的过程中,静电力做负功B.粒子从L到M的过程中,静电力做负功C.粒子从K到L的过程中,电势能增加D.粒子从L到M的过程中,动能减小8.如图1所示,匀强电场E的区域内,在O点放置一点电荷+Q.a、b、c、d、e、f为以O为球心的球面上的点,aecf平面与电场平行,bedf平面与电场垂直,则下列说法中正确的是(A.b、d两点的电场强度相同B.a点的电势等于f点的电势C.点电荷+q在球面上任意两点之间移动时,电场力一定做功D.将点电荷+q在球面上任意两点之间移动时,从a点移动到c点电势能的变化量一定最大9.如图所示,把一个架在绝缘支架上的枕形导体放在正电荷形成的电场中.导体处于静电平衡时,下列说法正确的是()A.A、B两点场强相等,且都为零B.A、B两点场强不相等C.感应电荷产生的附加电场E A<E B D.当电键S闭合时,电子从大地沿导线向导体移动10.某带电粒子仅在电场力作用下由A点运动到B点,电场线、粒子在A点的初速度及运动轨迹如图所示,可以判定()A.该粒子带正电B.电场中A点的电势高于B点的电势C.粒子在A点的加速度大于它在B点的加速度D.粒子在A点的动能小于它在B点的动能11.如图所示,C为中间插有电介质的电容器,a和b为其两极板,a板接地.P和Q为两竖直放置的平行金属板,在两板间用绝缘线悬挂一带电小球;P板与b板用导线相连,Q板接地.开始时悬线静止在竖直方向,在b板带电后,悬线偏转了角度α.在以下方法中,能使悬线的偏角α变大的是()A.缩小a、b间的距离B.加大a、b间的距离C.取出a、b两极板间的电介质D.换一块形状大小相同、介电常数更大的电介质12.平行板电容器的两极板A、B接于电源两极,两极板竖直、平行正对,一带正电小球悬挂在电容器内部,闭合电键S,电容器充电,悬线偏离竖直方向的夹角为θ,如图4所示,则下列说法正确的是( )A.保持电键S闭合,带正电的A板向B板靠近,则θ减小B.保持电键S闭合,带正电的A板向B板靠近,则θ增大C.电键S断开,带正电的A板向B板靠近,则θ增大D.电键S断开,带正电的A板向B板靠近,则θ不变13.如图1(a)所示,两个平行金属板P、Q竖直放置,两板间加上如图(b)所示的电压.t=0时,Q板比P板电势高5 V,此时在两板的正中央M点放一个电子,速度为零,电子在静电力作用下运动,使得电子的位置和速度随时间变化.假设电子始终未与两板相碰.在0<t<8×10-10 s的时间内,这个电子处于M点的右侧,速度方向向左且大小逐渐减小的时间是()A.0<t<2×10-10 s B.2×10-10 s<t<4×10-10 sC.4×10-10 s<t<6×10-10 s D.6×10-10 s<t<8×10-10 s14.如图所示,在距地面一定高度的位置以初速度v0向右水平抛出一个质量为m,电荷量为q的带负电小球,小球的落地点与抛出点之间有一段相应的水平距离(水平射程).若在空间加上一竖直方向的匀强电场,使小球的水平射程变为原来的12,求此电场的场强大小和方向.15 .在真空中的O点放一点电荷Q=1.0×10-9C,直线MN过O点,OM=30cm,M点放有一点电荷q=-2×10-10C,如图所示。
人教版高二物理选修3-1第一章《静电场》知识点考点总结(详细)

除非三个条件同时满足:①电场线为直线,②v0=0 或 v0 方向与 E 方向平行。③仅受电场力作用。
熟记几种典型电场的电场线特点:(重点)
①孤立点电荷周围的电场;②等量异种点电荷的电场(连线和中垂线上的电场特点);③等量同种点电荷的电场(连线 和中垂线上的电场特点);④匀强电场;⑤点电荷与带电平板;⑥具有某种对称性的电场;⑦均匀辐射状的电场⑧周 期性变化的电场。
荷质比(比荷):电荷量 q 与质量 m 之比,(q/m)叫电荷的比荷
3、起电方式有三种
①摩擦起电
②接触起电 注意:电荷的变化是电子的转移引起的;完全相同的带电金属球相接触,同种电荷总电荷量平均分配, 异种电荷先中和后再平分。
③感应起电:带电体靠近不带电的物体,使不带电的物体带上电的现象。
④光电效应——在光的照射下使物体发射出电子
① “三点共线,两同夹异,两大夹小”
② 近小远大
三、电场:
1、存在于带电体周围的传递电荷之间相互作用的特殊媒介物质.电荷间的作用总是通过电场进行的。
电场:只.要.电荷存在它周围就.存在电场,电场是客观存在的,它具有力和能的特性。力(电场强度);能(磁通量)
若电荷不动周围的是静电场,若电荷运动周围不单有电场而且产生磁场,
(4) 匀强电场,电势差相等的等势面间距离相等,点电荷形成的电场,电势差相等的等势面间距不相等,越向外 距离越大.
(5) 等势面上各点的电势相等但电场强度不一定相等. (6) 电场线⊥等势面,且由电势高的面指向电势低的面,没电场线方向电势降低。 (7) 两个等势面永不相交. 规律方法 1、一组概念的理解与应用 电势、电势能、电场强度都是用来描述电场性质的物理,,它们之间有十分密切的联系,但也有很大区别,解题中 一定注意区分,现列表进行比较 (1)电势与电势能比较:

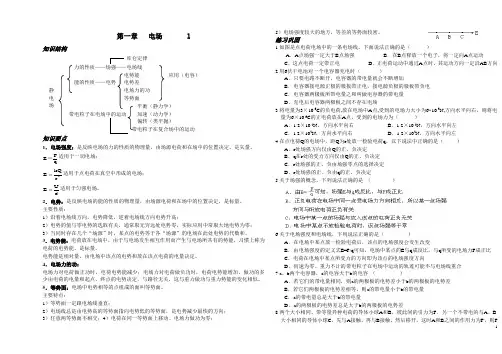

高中物理选修3-1静电场复习1

第一章 电场 1知识结构库仑定律力的性质——场强——电场线 电势能 应用(电容) 能的性质——电势 电势差 电场力的功 等势面 平衡(静力学) 带电粒子在电场中的运动 加速(动力学) 偏转(类平抛) 带电粒子在复合场中的运动知识要点1.电场强度:是反映电场的力的性质的物理量,由场源电荷和在场中的位置决定,是矢量。
qF E =适用于一切电场; 2r kQ E =适用于点电荷在真空中形成的电场; dU E =适用于匀强电场。
2.电势:是反映电场的能的性质的物理量,由场源电荷和在场中的位置决定,是标量。
主要性质:1)沿着电场线方向,电势降低,逆着电场线方向电势升高;2)电势的值与零电势的选取有关,通常取无穷远处电势零,实际应用中常取大地电势为零; 3)当同时存在几个“场源”时,某点的电势等于各“场源”的电场在此处电势的代数和。
3.电势能:电荷放在电场中,由于与电场发生相互作用而产生与电场所共有的势能,习惯上称为电荷的电势能。
是标量。
电势能是相对量,由电场中该点的电势和放在该点电荷的电量决定。
4.电场力的功:电场力对电荷做正功时,电荷电势能减少;电场力对电荷做负功时,电荷电势能增加。
做功的多少由电荷的电量和起点、终点的电势决定,与路径无关,这与重力做功与重力势能的变化相似。
5.等势面:电场中电势相等的点组成的面叫等势面。
主要特点:1)等势面一定跟电场线垂直;2)电场线总是由电势高的等势面指向电势低的等势面,是电势减少最快的方向;3)任意两等势面不相交;4)电荷在同一等势面上移动、电场力做功为零;5)电场强度较大的地方,等差的等势面较密。
练习巩固1.如图是点电荷电场中的一条电场线,下面说法正确的是( )A .A 点场强一定大于B 点场强 B .在B 点释放一个电子,将一定向A 点运动C .这点电荷一定带正电D .正电荷运动中通过A 点时,其运动方向一定沿AB 方向 2.用6伏干电池对一个电容器充电时( )A .只要电路不断开,电容器的带电量就会不断增加B . 电容器接电源正极的极扳带正电,接电源负极的极板带负电C . 电容器两极板所带电量之和叫做电容器的带电量D .充电后电容器两极板之间不存在电场3.将电量为3×10-6C 的负电荷,放在电场中A 点,受到的电场力大小为6×10-3N ,方向水平向右,则将电量为6×10-6C 的正电荷放在A 点,受到的电场力为( ) A .1.2×10-2N ,方向水平向右 B .1.2×10-2N ,方向水平向左 C .1.2×102N ,方向水平向右 D .1.2×102N ,方向水平向左4.在点电荷Q 的电场中,距Q 为r 处放一检验电荷q ,以下说法中正确的是( )A .r 处场强方向仅由Q 的正、负决定B .q 在r 处的受力方向仅由Q 的正、负决定C .r 处场强的正、负由场强零点的选择决定D .r 处场强的正、负由q 的正、负决定5.关于场强的概念,下列说法正确的是 ( )6.关于电场强度和电场线,下列说法正确的是( )A .在电场中某点放一检验电荷后,该点的电场强度会发生改变B . 由电场强度的定义式E=F/q 可知,电场中某点的E 与q 成反比,与q 所受的电场力F 成正比C .电荷在电场中某点所受力的方向即为该点的电场强度方向D .初速为零、重力不计的带电粒子在电场中运动的轨迹可能不与电场线重合 7.a 、b 两个电容器,a 的电容大于b 的电容 ( )A .若它们的带电量相同,则a 的两极板的电势差小于b 的两极板的电势差B .若它们两极板的电势差相等,则a 的带电量小于b 的带电量C .a 的带电量总是大于b 的带电量D .a 的两极板的电势差总是大于b 的两极板的电势差8.两个大小相同、带等量异种电荷的导体小球A 和B ,彼此间的引力为F .另一个不带电的与A 、B 大小相同的导体小球C ,先与A 接触,再与B 接触,然后移开,这时A 和B 之间的作用力为F',则F静电 场与F'之比为 ( ) A .8:3 B .8:1 C .1:8 D .4:1 9.电场中有一点P ,P 点电场强度的方向向东,一个点电荷a 通过P 点,下面哪种情况说明a 带负电?(不计a 受的重力作用) ( )A .通过P 点时,a 的位移向西B .通过P 点时,a 的速度向西C .通过P 点时,a 的加速度向西D .通过P 点时,a 的动量向西10.在真空中,电量为q 1的点电荷产生的电场中有一个点P ,P 点与q 1的距离为 r ,把一个电量为q 2的实验电荷放在P 点,它受的静电力为F ,则P 点电场强度的大小等于( ) A F q B C kq r D kq r 11222....Fq 211.下面关于电场线的说法,其中正确的是( )A .在静电场中释放的点电荷,在电场力作用下一定沿电场线运动B .电场线的切线方向一定与通过此处的正电荷运动方向相同C .电场线的切线方向一定与通过该点的正电荷的加速度方向相同D .电场线是从正电荷出发到负电荷中止.12.如图两个等量异种点电荷电场,AB 为中垂线,且AO=BO ,则( )A .A 、B 两点场强相等 B .正电荷从A 运动到B ,电势能增加C . 负电荷从A 运动到B ,电势能增加D . A 、B 两点电势差为零 13.如图所示,一带电液滴在重力和匀强电场对它的作用力作用下,从静止开始由b 沿直线运动到d ,且bd 与竖直方向所夹的锐角为45°,则下列结论正确的是:( ) A .此液滴带负电 B .液滴做匀加速直线运动C .合外力对液滴做的总功等于零D .液滴的电势能减少 二、填空题14.某电容C=20PF ,那么用国际单位表示,它的电容为_________F . 15.两半径同为r=0.01m 的金属小球,其中一个带电量q 1=+5.0×10-8C ,当两者相距5m 时,其间作用力为3.6×10-7N 的斥力.则当两球相距为0.01m 时,其间作用力F 为__________(填大于、小于或等于)0.09N .16.在真空中有两个点电荷,其中一个电量是另一个电量的4倍,它们相距5×10-2m 时,相互斥力为1.6N ,当它们相距0.1m 时,相互斥力为_____N ,此两电荷电量分别为__________C 和_____________C .17.真空中有两个点电荷A 、B .其带电量q A =2q B ,当二者相距0.01m 时,相互作用力为1.8×10-2N ,则其带电量分别为q A =_______,q B =_______.18.带正电1.0×10-2C 的粒子,在电场中先后经过A 、B 两点,飞经A 点时动能为10J ,飞经B 点时动能为4J ,则带电粒子从A 点到B 点过程中电势能增加了_______J ,AB 两点电势差为_______.19.如图所示,是一正点电荷电场的电场线,电场中A 、B 两点间的电势差U AB =200V .电量为+6×10-8C 的电荷从A 移到B ,电场力对其做的功为_____________J ,其电势能_______.(填增大、减小或不变) 20.关于电场强度,E=F/q 的物理意义是:_______________________________,其适用范围是____________________________;E=KQ/r 2的物理意义是:___________________________,其适用范围是:__________________________________.21.真空中有A 、B 两个点电荷,(1)A 的电量是B 的3倍,则A 对B 的作用力是B 对A 的作用力的_______倍. (2)A 、B 的电量均增加为原来的3倍,距离不变,则其间作用力变为原来的_____倍.(3)A 的电量不变,B 的电量变为原来的9倍,欲使相互作用力不变,A 、B 间距应为原来的_ _倍. (4)A 、B 间距增为原来的3倍,带电量均不变,则相互作用力变为原来的_____倍. 三、计算题22.在真空中一条直线上固定有三个点电荷q A = -8×10- 9C , q B = 5×10- 9C ,q C =4×10- 9C ,AB=8cm ,BC=4cm .如图所示,求q B 受到的库仑力的大小和方向.23.两个小球都带正电,总共有电荷5.0×10-5C ,当两个小球相距3.0m ,它们之间的斥力为0.4N ,问总电荷在两个小球上是怎样分配的?24.空中有竖直向下的电场,电场强度的大小处处相等.一个质量为m=2.0×10-7kg 的带电微粒,其带电量是6.0×10-8C ,它在空中下落的加速度为0.1g .设微粒的带电量不变,空气阻力不计,取g= 10m/s 2,求空中电场强度的大小.试题答案1. B2. B3. B4. A5. C6. D7. A8. B9. C 10. BC 11. CD 12. AD 13. ABD 14. 2.0×10-11 15.小于 16. 0.4,3.3×10-7;1.33×10-6 17. 2×10-8C ;10-8C 18. 6;600V 19. 1.2×10-5;减小20. 电场中某一点的电场强度在数值上等于单位电量的检验电荷在该点受到的电场力,任何电场都适用.在真空中点电荷电场中某点的电场强度跟场电荷电量成正比,跟该点离场电荷的距离的平方成反比 只适用于真空中正、负点电荷的电场。
人教高中物理选修《静电场》

人教版高中物理选修3-1《静电场》复习电荷及其守恒定律 库仑定律(1)【典型例题】【例1】关于摩擦起电和感应起电的实质,下列说法正确的是:( ) A 、 摩擦起电现象说明了机械能可以转化为电能,也说明通过做功可以创造电荷 B 、 摩擦起电说明电荷可以从一个物体转移到另一个物体C 、 感应起电说明电荷可以从物体的一个部分转移到物体另一个部分D 、 感应起电说明电荷从带电的物体转移到原来不带电的物体上去了。
由电荷守恒定律可知:电荷不可能被创造。
【答案】B 、C【例2】绝缘细线上端固定,下端悬挂一个轻质小球a ,a 的表面镀有铝膜,在a 的附近,有一个绝缘金属球b ,开始a 、b 都不带电,如图所示,现在使a 带电,则:( ) A 、a 、b 之间不发生相互作用 B 、b 将吸引a ,吸住后不放 C 、b 立即把a 排斥开D 、b 先吸引a ,接触后又把a 排斥开 【答案】D【例3】两个相同的带电导体小球所带电荷量的比值为1∶3,相距为r 时相互作用的库仑力的大小为F ,今使两小球接触后再分开放到相距为2r 处,则此时库仑力的大小为:A 、F 121 B 、F 61 C 、F 41 D 、F 31【答案】A 、D§1、2电荷及其守恒定律 库仑定律(2)【典型例题】【例1】一根臵于水平面上的光滑玻璃管(绝缘体),内部有两个完全相同的弹性金属球A 、B ,带电量分别为9Q 和-Q ,从图示位臵由静止开始释放,问:两球再次经过图中位臵时,两球的加速度是释放时的多少倍?916倍【例2】如图所示,一个半径为R 的圆环均匀带电,ab 是一个极小的缺口,缺口长为L (L<<R ),圆环的带电量为Q L (正电荷),在圆心处放臵一个带电量为q 的负电荷,试求负电荷受到的库仑力。
()222'R L R q kLQ RqQ k F L -==π受力方向为:圆心O 指向a ’b ’。
【例3】如图所示,用线把小球A 悬于O 点,静止时恰好与另一固定小球B 接触。
高二物理(选修3-1)第一章《静电场》总复习

高二物理 周回顾 第一章《静电场》总复习 时间:一、知识要点1.电荷 电荷守恒定律 元电荷:e= 。
起电的三种方式:_____________________ 。
静电感应:_____________________。
2.库仑定律:F = 。
3.电场及电场强度定义式:E = ,其单位是 。
4.点电荷的场强:E = 。
点电荷的电场E = 。
5.电场线的特点:6.静电力做功的特点:在电场中移动电荷时,电场力所做的功只与电荷的_____ 有关 电场力做功的大小W=_________________ 或 W =_____________________ (匀强电场中). 7.电场力做功与电势能变化的关系:电荷从电场中的A 点移到B 点的过程中,静电力所做的功与电荷在两点的电势能变化的关系式___________________。
8.电势能:①电荷在某点的电势能,等于静电力把它从该点移到_________位置时所做得功。
通常把___________的电势能规定为零。
②电荷在某点的电势能E p = 。
9.电势ϕ: ϕ= 。
10.电势差U : 公式:AB U = 。
电势差有正负:AB U = -BA U 。
电势与电势差的比较:A B BA B A AB U U ϕϕϕϕ-=-=,11.等势面:电场中 的各点构成的面叫等势面。
等势面的特点:12.匀强电场中电势差与电场强度的关系: E = 。
13.静电平衡:处于静电平衡状态的导体的特点:① ② ③ ④ 静电屏蔽的两种情况(1)导体内空腔不受外界影响(2)接地导体空腔外部不受内部电荷影响。
14.电容:定义公式U QC =。
注意C 跟Q 、U 无关, 平行板电容器 kdSC r πε4=。
额定电压、击穿电压15.带电粒子的加速(1)运动状态分析:带电粒子沿与电场线平行的方向进入匀强电场,受到的电场力与运动方向在同一直在线,做 运动。
(答案:匀加(减)速直线)(2)用功能观点分析:粒子动能的变化量等于静电力对它所做的功(电场可以是______电场或_______电场)。
高二物理(选修3-1)第一章-静电场-全章复习资料

高二物理(选修3-1)第一章 静电场1.1 库仑定律1.电荷:自然界中只存在两种电荷,即正电荷和负电荷.用毛皮摩擦过的硬橡胶棒所带的电荷为正电荷,用丝绸摩擦过的玻璃棒所带的电荷为负电荷.同种电荷相互排斥,异种电荷相互吸引.2.电荷量:电荷量是指物体所带电荷的多少.单位是库仑,字母为“C”.物体不带电的实质是物体带有等量的异种电荷.3.元电荷:电子所带电荷量e =1.6⨯10-19C ,全部带电体的电荷量都是e 的整数倍,因此电荷量e 称为元电荷.4.点电荷:点电荷是一种志向化的模型,当带电体的尺寸比它们之间的距离小得许多,以致带电体的大小、形态对相互作用力影响不大时,这样的带电体就可以看做点电荷.5.物体带电方法:(1)摩擦起电;(2)感应起电;(3)接触起电.6.电荷守恒定律:电荷既不能创建,也不能歼灭,只能从一个物体转移到另一个物体,或者从物体的一部分转移到另一部分,在转移过程中电荷总量保持不变.7.库仑定律:(1)适用条件:① 真空中,②点电荷(2)公式:221rQ Q k F = 说明:①两个点电荷间的相互作用力是一对作用力与反作用力,不论两个带电体的电量是否相等,甚至相差悬殊,但它们间的作用力肯定大小相等、方向相反,并与它们的质量无关.②匀称带电的圆球、圆板、圆环,等效为电荷都集中在球心、圆心.③微观粒子(如电子、质子)间的万有引力比它们之间的库仑力小得多,万有引力通常忽视不计,电荷在电场中受力分析时,一般状况下物体的重力不计.1.2 电场强度 电场力的性质1.电场:(1)电场:带电体四周存在的一种物质,是电荷间相互作用的媒体.它是一种看不见的客观存在的物质.它具有力的特性和能的特性.(2)电场最基本的性质:对放入电场中的电荷由电场力的作用.(3)电场力:放入电场中的电荷受到电场的力的作用,此力叫电场力.2.电场强度E :描述电场力的性质的物理量(1)定义:放入电场中某点的电荷所受电场力与此电荷所带电荷量的比值,叫电场强度.(2)定义式:q F E /=.(3)物质性:电场是电荷四周客观存在的物质,电荷之间的相互作用力通过电场而发生.(4)客观性:场强是描述电场力的性质的物理量,只由电场本身确定.电场中某点的场强与检验电荷的电性和电量q 无关,与检验电荷所受的电场力F 无关,即使无检验电荷存在,该点的场强依旧是原有的值.(5)矢量性:电场中某点的电场强度方向规定为正电荷在该点所受电场力的方向.与放在该点的负电荷受的电场力的方向相反.(6)场强大小推断:a .依据电场力推断:q F E /=b .依据电场线推断:只与电场线疏密有关,与电场线方向无关.c .依据匀强电场中电势差推断:E=U/d(7)电场强度的计算:q F E /=(定义式,普遍适用)2rQ kE =(用于真空中点电荷形成的电场) U/d E =(用于匀强电场) 3.电场线:在电场中画出一系列从正电荷动身到负电荷终止的曲线,使曲线上每一点的切线方向跟该点的场强方向一样,这些曲线就叫做电场线.(1)电场线是为了形象地表示电场的方向和强弱引入的假想线,它不是电场中实际存在的线.电场线也不是电荷在电场中运动的轨迹.(2)电场线的疏密表示场强的大小,电场线越密的地方,其场强就越大.(3)电场线上某点的切线方向即该点的场强力向,也就是正电荷在该点所受电场力的方向.(4)静电场的电场线是不闭合的曲线,总是从正电荷(或无穷远处)发出,终止于负电荷(或无穷远处).在没有电荷的地方电场线不会中断,也不会相交.正电荷肯定要发出电场线,负电荷肯定要接收电场线.(5)电场线不会相交或相切.4.电场的叠加:同时存在几个产生电场的场源时,电场中某点的合场强是各场源单独在该点产生场强的矢量和.1.3 电势 电场能的性质1.电势差U AB :(1)定义:电荷在电场中,由一点A 移动到另一点B 时,电场力所做的功与移动电荷电荷量的比值W AB /q ,叫做A 、B 两点间的电势差,用U AB 表示.(2)定义式:U AB =W AB /q .(3)电势差是标量,但有正负,正负表示电势的凹凸.2.电势φ:描述电场能的性质的物理量(1)定义:电势实质上是和标准位置的电势差.即电场中某点的电势,在数值上等于把单位正电荷从某点移到标准位置(零电势点)时电场力所做的功.(2)定义式:φA =U A∞= W A∞/q .(3)电势是标量,但有正负,正负表示该点电势比零电势点高还是低.(4)电势凹凸推断:a .依据移动检验电荷做功推断:移动正电荷电场力做正功(负功)时,电势着陆(上升);移动负电荷电场力做正功(负功)时,电势上升(着陆).b .依据电场线推断:沿着电场线方向,电势越来越低,逆着电场线方向电势越来越高.c .依据场源电荷推断:离正电荷越近,电势越高,离场源负电荷越近,电势越低.d .依据电势差推断:AB U >0,则A 点电势比B 点高;AB U <0,则A 点电势比B 点低.3.电势能E P :(1)电荷在电场中具有的与电荷位置有关的能量叫电荷的电势能.(2)电势能是标量.(3)电场力做功与电势能的变更的关系:电场力对电荷做正功,电荷的电势能削减,做功量等于电势能的削减量;电场力对电荷做负功,电荷的电势能增加,做功量等于电势能的增加量,即W电=-△E P (类比于W G =-△E P ).4.电场力做功的计算:(1)依据电势能的变更与电场力做功的关系计算:即W 电=-△E P .(2)应用公式W AB =qU AB 计算:①正负号运算法:依据符号规约把电量q 和移动过程的始、终两点的电势差U AB 的值代入公式W AB =qU AB .②肯定值运算法:公式中的q 和U AB 都取肯定值代入计算,功的正负再另推断:当正(或负)电荷从电势较高的点移动到电势较低的点时,是电场力做正功(或电场力做负功);当正(或负)电荷从电势较低的点移动到电势较高的点时,是电场力做负功(或电场力做正功).5.等势面:(1)定义:电场中电势相同的点构成的面叫做等势面.(2)等势面的特点:①等势面是为了形象描述电场中各点电势凹凸分布而引入的假想图,不是电场中实际存在的面.②同一等势面上各点间的电势差为零,电荷在等势面上移动时电场力不做功.③电场线垂直于等势面,并指向电势降低最快的方向.④等势面不相交.⑤电场强度较大的地方,等差的等势面较密.⑥电场线的描绘:利用电场线和等势面的垂直关系,先描绘出电场中的等势面,再画出电场线.6.匀强电场中场强和等势面的关系:在匀强电场中,沿着场强方向的两点间的电势差等于电场强度跟这两点间距离的乘积,即U =Ed ,也可理解为:在匀强电场中,电场强度在数值上等于沿场强方向上单位长度的电势着陆,即E =U/d .1.4 电容器 带电粒子在电场中的运动1.电容器、电容(1)电容器:两个彼此绝缘又相互靠近的导体可构成一个电容器.(2)电容:描述电容器容纳电荷本事的物理量.①定义:电容器所带的电荷量Q (一个极板所带电荷量的肯定值)与两个极板间电势差U 的比值,叫做电容器的电容. ②定义式:U Q U Q C ∆∆==.电容C 由电容器本身的构造因素确定,与电容器所带电量Q 和充电电压U 无关.③单位:1F=106μF=1012pF④几种电容器(a )平行板电容器:平行板电容器的电容跟介电常数ε成正比,跟正对面积S 成正比,跟两板间的距离d 成反比,即kdS C πε4=. 带电平行板电容器两极板间的电场可认为是匀强电场,板间场强为U/d E =.(b )固定电容器、可变电容器、电解电容器.电解电容器接入电路时应留意其极性.2. 带电体在电场中的运动(1)平衡(静止或匀速):仅在电场力和重力作用下满意mg qE =(2)加速(1)能量:在任何电场中,若只有电场力做功,有21222121mv mv qU -=. (2)动力学:在匀强电场中,若只有电场力作用,带电体做匀变速运动,其加速度为mEq a =. (3)偏转当不计重力的带电粒子以肯定初速垂直电场方向进入匀强电场时,粒子的运动为类平抛运动,其轨迹是抛物线.当带电粒子的质量为m ,电量为q ,两平行金属板板长为l ,距离为d ,板间电压为U ,当带电粒子以初速v 0平行于两板进入电场时,两板间的场强为dU E =. 在垂直于场强方向上,粒子做匀速直线运动:t v x v v 0x ==,0.在平行于场强方向上粒子做初速度为零的匀加速直线运动:m qE a =,221,t mqE y t m qE v y ==. 离开电场时,粒子在板间的运动时间为0v l t =﹔ 沿电场力方向上的位移为;2212022mdv qUl at y == 速度方向上的偏转角为φ,200tan mdv qUl v v y==φ.(4)圆周运动带电粒子在点电荷形成的径向辐射状分布的静电场中,可做匀速圆周运动.如氢原子核外电子的绕核运动.此时有rv m r Qqk 22=. 3.示波器:(1)构造:示波器的核心部件是示波管,它由电子枪、偏转电极、荧光屏组成.(2)示波管的基本工作原理:利用两组正交的偏转极板,可以限制电子打在荧光屏上的位置.示意图如右:两组偏转电极分别限制电子在水平、竖直方向的偏转.一般在水平偏转电极上加扫描电压(从左向右周期性扫描),在竖直偏转电极上加须要探讨的信号.(3)示波器面板开关与旋钮的作用:如图2-1-1所示为J2459型示波器的面板.①是辉度调整旋钮,标以“☼”符号,用来调整光点和图像的亮度. 顺时针旋转旋钮时,亮度增加.②是聚焦调整旋钮“⊙”,③是协助聚焦调整旋钮“○”,这两个旋钮协作着运用,能使电子射线会聚,在荧光屏上产生一个小的亮斑,得到清楚的图像.往下是电源开关和指示灯,用后盖板上的电源插座接通电源后,把开关扳向“开”的位置,指示灯亮,经过一两分钟的预热,示波器就可以运用了.荧光屏下边第一行中,④是竖直位移旋钮,⑤是水平位移旋钮,分别用来调整图像在竖直方向和水平方向的位置. 它们中间的两个旋钮是“Y 增益”和“X 增益”旋钮,分别用来调整图像在竖直方向和水平方向的幅度,顺时针旋转时,幅度增大.中间一行左边的大旋钮是衰减调整旋钮,它有1、10、100、1000四挡,最左边的“1”挡不衰减,其余各挡分别可使输入的电压衰减为原来的1/10、1/100、1/1000.运用它可以使图像在竖直方向的幅度减小为前一挡的1/10,最右边的正弦符号“~”挡不是衰减,而是由示波器内部供应竖直方向的沟通信号电压,可用来视察正弦波形或检查示波器是否正常工作.中间一行右边的大旋钮是扫描范围旋钮,也有四挡,可以变更加在水平方向的扫描电压的频率范围,左边第一挡是10~100Hz,向右旋转每上升一挡,扫描频率都增大10倍,最右边的是“外X”挡,运用这一挡时,机内没有加扫描电压,水平方向的电压可以从外部输入.中间的小旋钮是扫描微调旋钮,它可以在初定的频率范围内,进行连续微调,得到一确定的频率.顺时针转动时频率连续增加.底下一行中间的旋钮“Y输入”、“X输入”和“地”分别是竖直方向、水平方向和公共接地的输入接线柱.左边的“DC、AC”是竖直方向输入信号的直流、沟通选择开关,置于“DC”位置时,所加的信号电压是干脆输入的;置于“AC”位置时,所加信号电压是通过一个电容器输入的,它可以让沟通信号通过而隔断直流成分.右边的“同步”也是一个选择开关,置于“+”位置时,扫描由被测信号正半周起同步,置于“-”位置时,扫描由负半周起同步.这个开关主要在测量较窄的脉冲信号时起作用,对于正弦波、方波等,无论扳到“+”或“-”,都能很好地同步.对测量没有影响.。
【推荐】高二物理选修3-1第一章《静电场》专题复习

第一章 《静电场》专题复习【知识要点提示】1. 两种电荷:自然界中存在着两种电荷,它们分别为 和 。
(1) 负电荷是用 摩擦过的 上带的电荷; (2) 正电荷是用 摩擦过的 上带的电荷。
(3) 同种电荷相互 ,异种电荷相互 。
2.使物体带电方法有三种(1) 摩擦起电:当两个物体相互摩擦时,一些束缚得不紧的电子往往从一个物体 到另一个物体,于是原来电中性的物体由于得到电子而带负电,失去电子的物体则带正电。
这就是摩擦起电。
(2) 感应起电:指利用 使物体带电的过程。
(3) 接触带电:一个不带电的导体跟另一个带电的导体接触后分开,使不带电的导体带上电荷的方式。
注意:金属导体的特点:金属中离原子核最远的电子会脱离原子核的束缚而在金属中自由活动,这种电子叫自.由电子...;失去电子的原子便成为正离子,金属正离子.....只在各自的平衡位置做振动..而不移动,只有自由电子穿梭其中;当金属导体处于电场中时,自由电子受静电力...作用而定向移动....,使原本不带电的金属导体两端呈现电性,因此金属导体放入电场中时,一定会发生静电感应....现象。
3.电荷量:电荷量是指 ,单位是 ,简称 ,符号是 。
(1) 元电荷:元电荷是指 的电荷量。
用e 表示,e=1.60×10-19C (2) 单位电荷:单位电荷是指 的电荷量。
(3) 点电荷:如果带电体间的距离比它们的大小大得多,以致带电体 的影响可忽略不计,可看成点电荷。
点电荷是 ,实际不存在。
(4) 电荷量是 (填:连续变化、不能连续变化)的物理量。
注意:物体不带电的实质是物体带有等量的正负电荷;物体带电的实质是物体带有不等量的正负电荷。
(5) 试探电荷:带电荷量很小的点电荷,将试探电荷放入电场中时,原来的电场不会发生明显的变化 4.电荷守恒定律:电荷既不能创造,也不能消失,只能从 转移到 ,或者从 转移到 ;在转移过程中,电荷的总量保持不变。
另一种表述:一个与外界没有 交换的系统,电荷的 总是 的。
物理3-1第一章静电场章末复习(上课)1

备选例题4、如图,一电子沿等量异种电荷中垂
线由A-O-B飞过,则电子所受电场力的大小和方向
怎样变化(A )
A:先变大后变小,方向水平向左。 B:先变大后变小,方向水平向右。 C:先变小后变大,方向水平向左。 D:先变小后变大,方向水平向右。
2、静电平衡导体的特点:
①内部场强处处为0 ②表面附近的场强垂直于导体表面 ③净电荷只能分布于导体表面
反证法
④导体是个等势体,表面及任何截面是个等势面 导体中没有电流通过,导体两端没有电压
▲例:求感应电荷产生的场强
A
d
C
d
A
接地
七、 电势φ
1、定义:
q
(标量) 三个量都有正负号
◆正电荷电势能与电势同号 负电荷电势能与电势反号
k
Q r2
③匀强电场 E=U/d
(2)根据电场线判断:电场线密集的地方场强大,
电场线稀疏的地方场强小。
(3)根据等势面判断:(等差)等势面密的地方场
强大,疏的地方场强小。
2、判断电场强度方向的几种方法: 方法一:根据规定,正电荷所受电场力的方向即是该点 的场强方向; 方法二:电场线上每一点的切线方向即是该点的场强方 向; 方法三:电势降低最快的方向就是场强的方向。
(A)UM<UN<U0 (C)UN<UM<U0
(B)UN>UM>U0 (D)UM>UN>U0
练习.如图1所示,在点电荷+Q形成的电场中有
一个带电粒子通过,其运动轨迹如图中实线所示,
虚线表示电场的两个等势面,则 [A ].
A.等势面电势A<B,粒子动能EKA>EKB B.等势面电势A>B,粒子动能EKA>EKB C.等势面电势A>B,粒子动能EKA<EKB D.等势面电势A<B,粒子动能EKA<EKB
高中物理选修3-1第一章《静电场》复习

(2)电场中等势面的形状.
(3) 等势面的性质
①沿同一等势面移动电荷时,电场力不做功。在同 一等势面上任意两点间的电势差为零,所以电场 力做功为零. ②电场线跟等势面垂直,并且由高电势的等势面指 向低电势的等势面.
③任意两个等势面都不相交
【特别提醒】
(1)电荷在电场中具有电势能。 (2)电场力对电荷做正功,电荷的电势能减小
(3)电场力对电荷做负功,电荷的电势能增大 (4)场力做多少功,电荷电势能就变化多少。
WAB EPA EPB EP
(5)电势能是相对的,与零电势能面有关
通常把电荷在离场源电荷无限远处的电势能规定 为零,或把电荷在大地表面上电势能规定为零。
(1)定义:电荷在电场中某点的电势能与它的电荷量 的比值 EP (2)定义式 : A (3)标量. q (4)单位: 伏特(V) (5)电势具有相对性:选择不同的零电势点,各点的电势是不
同的.往往选大地或无穷远为零电势点.
(6)电势和电场线方向的关系:
沿着电场线方向 电势越来越低
4、等势面的概念
场强为零的点,电势、电势能不一定为
零;电势为零的点,场强不一定为零, 电势能一定为零;电势能为零的点,场 强不一定为零,电势一定为零。
【例 5】(双选)图 1-4 为一匀强电场,某带电粒子从 A 点 运动到 B 点.在这一运动过程中克服重力做的功为 2.0 J,电场 力做的功为 1.5 J.则下列说法正确的是( )
(2)接触起电: 实质:不同物体间的电荷转移 (3)感应起电: 静电感应:把电荷移近不带电的导体,可以使 导体带电的现象叫做静电感应。 感应起电:利用静电感应使物体带电叫做感应起电。
人教版高中物理选修3-1《静电场》知识点复习.docx

高中物理学习材料(鼎尚**整理制作)选修3-1《静电场》知识点复习第一单元 电场力的性质一、电荷和电荷守恒定律1.电荷(1)元电荷:e =1.6×10-19 C ,所有带电体的电荷量都是元电荷的______倍,其中质子、正电子的电荷量与元电荷相同.电子带的电荷量q =______________.(2)点电荷:有一定的电荷量,忽略______________的理想化模型.2.电荷守恒定律(1)内容:电荷既不会创生,也不会消灭,它只能从一个物体_________________,或者从物体的一部分________________;在转移的过程中,电荷的总量__________.(2)起电方式:_________、__________、感应起电.(3)带电实质:物体带电的实质是__________.二、库仑定律1.内容:在_____中两个点电荷的相互作用力跟它们的________________成正比,跟它们间的_____________成反比.作用力的方向在________________.2.表达式:F =k q 1q 2r 2,式中k =________ N·m 2/C 2,叫静电力常量. 3.适用条件:______中的_________.三、电场、电场强度和电场线1.电场基本性质:对放入其中的电荷有_________.2.电场强度(1)定义式:_______,单位:_____或____.(2)方向:规定_______在电场中某点____________的方向为该点电场强度的方向.3.电场线(1)电场线的特点①电场线从________或无限远处出发终止于________或无限远处.②电场线在电场中不相交.③在同一电场里,电场线_____的地方场强越大.④电场线上某点的切线方向表示该点的__________.(2)几种典型电场的电场线(如图所示)第二单元电场能的性质一、静电力做功的特点与电势能1.电场力的功(1)特点:电场力做功和路径无关,只与____________有关.(2)计算方法:①W=qEd,只适用于_________,其中d为沿_______方向的位置.②WAB=______,适用于任何形式的电场.2.电势能(1)定义:电荷在电场中具有的势能,等于静电力把它从该点移到________位置时所做的功.(2)电场力做功与电势能的关系:在电场中移动电荷时,静电力做正功,电荷的电势能_____;静电力做负功,电荷的电势能_____,即静电力做的功等于电势能的________,表示为W AB=E p A-E p B.(3)电势能具有________,通常取__________________为电势能的零点.(4)电荷在某点的电势能,等于静电力把它从该点移动到________位置时所做的功.二、电势和等势面1.电势(1)定义:试探电荷在电场中某点具有的__________与__________的比值.(2)定义式:φ=E p q. (3)矢标性:电势是_____,其大小有正负之分,其正(负)表示该点电势比_________高(低).(4)相对性:电势具有________,同一点的电势因________的选取的不同而不同.2.等势面(1)定义:电场中___________________构成的面.(2)特点:①等势面一定与________垂直,即跟 的方向垂直;②在同一等势面上移动电荷时电场力______功;③电场线总是从电势高的等势面指向电势低的等势面;④任意两个等势面都不会______;⑤等差等势面越密的地方电场强度越____,即等差等势面的分布疏密可以描述电场的_______.三、电势差1.定义:电荷在电场中,由一点A 移到另一点B 时,_________________与_________________的比值.2.定义式:___________3.电势差与电势的关系:U AB=________.4.单位:______,符号___.5.影响因素:电势差U AB 由决定,与移动的电荷q 及电场力做功WAB_______,与零势点的选取______.四、匀强电场中电势差与电场强度的关系1.电势差与场强的关系式:E =U d,其中d 为电场中两点间___________的距离. 2.电场强度的方向和大小电场中,场强方向是指_________最快的方向.在匀强电场中,场强在数值上等于沿______方向每单位距离上降低的电势.第三单元 电容 带电粒子在电场中的运动一、电容器、电容1.电容器(1)组成:由两个彼此______又相互______的导体组成.(2)带电荷量:一个极板所带电荷量的_______.(3)电容器的充、放电:充电——使电容器带电的过程,充电后电容器两板带上等量的__________,电容器中储存________.放电——使充电后的电容器失去电荷的过程,放电过程中________转化为其他形式的能.2.电容(1)定义式:_______(2)单位:法拉(F),1 F =____μF =1012pF3.平行板电容器(1)影响因素:平行板电容器的电容与_________成正比,与介质的__________成正比,与________________成反比.(2)决定式:C =εr S 4πkd,k 为静电力常量. 二、带电粒子在电场中的运动1.带电粒子在电场中的加速(1)处理方法:利用动能定理:qU =_____________.(2)适用范围:__________.2.带电粒子在匀强电场中的偏转(1)研究条件:带电粒子垂直于电场方向进入匀强电场.(2)处理方法:类似于平抛运动,应用运动的 的方法.①沿初速度方向做___________运动,x =v x ·t= ,到离开电场时运动时间t =0v l ②沿电场力方向,做 运动v y =at ,a = = =射出偏转电场时合速度v = ,偏转角的正切tan θ=三、示波管的原理1.构造:①________,②___________,③________.2.工作原理:(如图所示)偏转电极XX′和YY′不加电压时,电子打到屏_____;若只加XX′,只在X方向偏转;若只加YY′,只在Y方向偏转;如果在偏转电极XX′上加_____电压,同时加在偏转电极YY′上所要研究的______电压,其周期与扫描电压的周期______,在荧光屏上就显示出信号电压随时间变化的图线。
人教版高中物理选修3-1复习资料全套带答案.doc

最新人教版高中物理选修3-1复习资料全套带答案高中物理第一章静电场章末总结新人教版选修3-1第一部分题型探究静电力与平衡把质量m的带负电小球A,用绝缘细绳悬起,若将带电荷量为Q的带正电球B靠近A,当两个带电小球在同一高度相距r时,绳与竖直方向成a角•试求:(1)A球受到的绳子拉力多大?(2)A球带电荷量是多少?【思路点拨】(1)对小球A受力分析,受重力、静电引力和绳子的拉力,根据三力平衡求出绳子拉力;(2)根据库仑定律求出小球A的带电量.解析:⑴带负电的小球A处于平衡状态,A受到库仑力F'、重力mg以及绳子的拉力T的作用,其合力为零.因此mg-Tcos a =0, F' -Tsin a =0e nig ,得丁= ------ ,F = mg tan a.cos a(2)根据库仑定律F ‘ =k^r,2所以A球带电荷量为q";,:答案:(1) A球受到的绳子拉力F,=mgtan a/、 4皿i 卄冃口mgr2tan a(2) A球带电荷量是q= —小结:本题先根据平衡条件得到库仑力,再根据库仑定律求出B球的带电量.a针对性训练1.用两根长度均为L的绝缘细线各系一个小球,并悬挂于同一点.已知两小球质量均为m,当它们带上等量同种电荷时,两细线与竖直方向的夹角均为0,如图所示.若己知静电力常量为k,重力加速度为g.求:(1)小球所受拉力的大小;⑵小球所带的电荷量.解析:(1)对小球进行受力分析,如图所示.设绳子对小球的拉力为T,则"严(2)设小球在水平方向受到库仑力的大小为F,贝!) F=mgtan 0 ,又因为:F=k —, r=2Lsin 0 r所以Q = 2Lsi 吧严卜答案:见解析粒子在电场屮的运动一带电的粒子射入一固定的点电荷Q 形成的电场中,沿图屮虚线由a 点运动到b 点,a 、b 两点到点A. 粒子一定带正电荷B. 电场力一定对粒子做负功C. 粒子在b 点的电势一定高于a 点的电势D. 粒子在b 点的加速度一定小于在a 点的加速度【思路点拨】由于粒子运动的轨迹是远离电荷Q 的,所以可以判断它们应该是带同种电荷;再由电场力的方向和粒子运动的方向的关系,可以判断做功的情况;根据电场线的疏密可以判断出场强的大小,进而可以判断出电场力和加速度的大小.解析:A. rh 粒子的运动的轨迹对以判断出粒子和点电荷Q 之间的作用力是互相排斥的,所以它们应该 是带同种电荷,但不一定就是带正电荷,所以A 错误.B. 由于粒子和点电荷Q 之间的作用力是互相排斥的,而粒子是向着电荷运动的,也就是库仑力的方 向和粒子运动的方向是相反的,由功的公式可以判断电场力一定对粒子做负功,所以B 正确.C. 由A 的分析可知,不能判断Q 带的电荷的性质,所以不能判断ab 点的电势的高低,所以C 错误.D. 由于r a >n,根据E=k2可以判断a 点的场强要比b 点小,所以粒子在b 点时受的电场力比较大, r加速度也就大,所以D 错误.答案:B小结:本题是対电场性质的考查,根据粒子的运动的轨迹判断出粒子和电荷Q 所带的电荷的性质,是 解决本题的关键,当然还要理解电场线与场强的关系.»针对性训练2. (多选)一带电粒子在正电荷形成的电场中,运动轨迹如图所示的abed 曲线,下列判断正确的是(BC)A. 粒子带负电B. 粒子通过a 点时的速度比通过b 点时大C. 粒子在a 点受到的电场力比b 点小则在这一过程中(若粒子只受电场力,D.粒子在a点时的电势能比b点大解析:A.轨迹弯曲的方向大致指向合力的方向,知电场力背离正电荷方向,所以该粒子帯正电.故A 错误.B.从a到b,电场力做负功,根据动能定理,动能减小,a点动能大于b点动能,则a点速度大于b 点的速度.故B正确.C.b点的电场线比a点电场线密,所以b点的电场强度大于a点的电场强度,所以粒子在a点的电场力比b点小.故C正确.D.从a到b,电场力做负功,电势能增加.所以a点的电势能小于b点的电势能.故D错误.功能关系在电场中的运用如图所示,在点电荷+Q的电场中有A、B两点,将质子和a粒子(带电荷量是质子的2倍,质量是质子的4倍)分别从A点由静止释放到达B点时,它们速度大小之比为多少?解析:质子和a粒子都是正离子,从A点释放后将受电场力作用,加速运动到B点,设AB间的电势差为U,根据动能定理得:对质子:qnU=^mnVH①对a粒子:q a U=^maVa②答案:将质子和a粒子分別从A点由静止释放到达B点时,它们的速度大小Z比是£: 1.»针对性训练3.如图所示,一电子(质量为in,电量绝对值为e)处于电压为U的水平加速电场的左极板A内侧,在电场力作用下由静止开始运动,然后穿过极板B中间的小孔在距水平极板M、N等距处垂直进入板间的匀强偏转电场.若偏转电场的两极板间距为d,板长为1,求:(1)电子刚进入偏转电场时的速度vo;(2)要使电子能从平行极板M、N间飞出,两个极板间所能加的最大偏转电压•令 習 厂 M解析:(1)在加速电场屮,由动能左理有:eU=^mvo —0©(2)电子在偏转电场屮做类平抛运动,有: 平行极板方向:要飞出极板区:联解③④⑤式得:「即 U‘ .ax=-^-U. @答案:见解析创新探究有这样一种观点:有质量的物体都会在英周围空间产生引力场,而一个有质量的物体在英他有质量 的物体所产生的引力场中,都要受到该引力场的引力(即万有引力)作用,这种情况可以与电场类比,那么, 在地球产生的引力场中重力加速度,可以与电场中下列哪个物理量相类比()A. 电势B.电势能C.电场强度D.电场力解析:本题的情境比较新,引力场与电场是两个不同性质的场,但有可比性.引力场的特点是对处于 引力场的有质量的物体有力的作用即F=n )g, g 为重力加速度,这是引力场中力的性质.而电场的特点是 对处于电场的电荷有力的作用即F=Eq, E 为电场强度.两者都是从力的角度显示场的重要性质.答案:C第二部分典型错误释疑典型错误之一忽视对电性的讨论真空中两个静止点电荷相距10 cm,它们之间的相互作用力大小为9X1(E" N,当它们合在一起吋, 成为一个带电量为3X10—8 C 的点电荷,问:原來两个电荷的带电量各为多少?【错解】根据电荷守恒定律:qi + q 2=3X10-8 C=a©2 [ /\ —2 x 2根据库仑定律:q 】q2=〒F=—— X9X10-4 C 2=1X1O -15 C 2=bh以q2飞代入①式得:qf )+ b = 01 =Vot ③ leU'2 C ④垂直极板方向: 解①得:②解得 qi=-(a±-\/a 2 —4b ) =~(3X 10_s ±^/9X 10_1(,—4X 10_I :,)C.【分析纠错】学生的思维缺乏全面性,因两点电荷有对能同号,也有可能异号.题中仅给出相互作用 力的大小,两点电荷可能异号,按电荷异号计算.由 qi —Q2=3X 10 s C=a.q 】q2=l X 10-11 C 2 = b.得 qf —aqi — b=0,由此解得:q 】 = 5X10 8 Cq 2=-2X10-8 C.典型错误之二因错误理解直线运动的条件而出错如图所示,一粒子质量为m,带电量为+ q,以初速度v 与水平方向成45°角射向空间匀强电场区 域,粒子恰做直线运动.求这匀强电场最小场强的大小,并说明方向.【错解】因粒子恰做直线运动,所以电场力刚好等于mg ,即电场强度的最小值为:歸=才.【分析纠错】因粒子恰做直线运动,说明粒子所受的合外力与速度平行,但不一定做匀速直线运动, 还可能做匀减速运动.受力图如图所示,显然最小的电场强度应是:厂 mgs in 45°亠宀工士〒“宀,亠 Emin= ------------- = —,方I 口J 垂直于V 斜冋上方. q 2q典型错误之三因错误判断带电体的运动情况而出错质量为m 的物块,带正电Q,开始时让它静止在倾角u=60°的固定光滑绝缘斜面顶端,整个装置 放在水平方向、大小为的匀强电场,如图所示,斜面高为H,释放物体后,物块落地的速度大小 为()【错解】不少同学在做这道题时,一看到“固定光滑绝缘斜而”就想物体沿光滑斜而下滑不受摩擦力作 A.J72+&) gH C. 2V2gH41用,由动能定理得:mgH+QE#=$Tiv2,得v=p(2+羽)gH而错选A.【分析纠错】其实“固定光滑绝缘斜面”是干扰因素,只要分析物体的受力就不难发现,物体根本不 会沿斜面下滑,而是沿着重力和电场力合力的方向做匀加速直线运动,弄清了这一点,就很容易求得本题 正确答案应是C.典型错误之四 因忽视偏转电场做功的变化而出错一个动能为Ek 的带电粒子,垂直于电场线方向飞入平行板电容器,飞出电容器时动能为2应,如果 使这个带电粒子的初速度变为原来的两倍,那么它飞出电容器吋的动能变为()A. 8EuB. 5EkC. 4.25EkD. 4Ek【错解】当初动能为Ek 时,未动能为2Ek ,所以电场力做功为W=E k ;当带电粒子的初速度变为原來 的两倍时,初动能为4比,电场力做功为W=Ek ;所以它飞出电容器时的动能变为5Ek,即B 选项正确.【分析纠错】因为偏转距离为丫=跻,所以带电粒子的初速度变为原来的两倍时,偏转距离变为》, 所以电场力做功只有W=0.25Ek,所以它飞出电容器时的动能变为4. 25E k ,即C 选项正确.高中物理第二章恒定电流章末总结新人教版选修3-1 原理测电阻率 描述小灯泡的伏安特性曲线 测电池的便用多用表第一部分题型探究将复杂的研究对象转换成简单的物体 模型解决实际问题在国庆日那天,群众游行队伍中的国徽彩车,是由一辆电动车装扮而成,该电动车充一次电可以走 100 km 左右.假设这辆电动彩车总质量为6. 75X 103 kg,当它匀速通过天安门前500 m 长的检阅区域时 用时250 s,驱动电机的输入电流I = 10 A,电压为300 V,电动彩车行驶时所受阻力为车重的0. 02倍.g 取10 m/s 2,不计摩擦,只考虑驱动电机的内阻发热损耗能量,求:(1) 驱动电机的输入功率;(2) 电动彩车通过天安门前时的机械功率;龄规律 电路的连接开艾猜动变阻器恆定电流 导线I 控制件 111源 ① 电開定鏗② 部分电路欧姆定律③ 焦耳定律®闭合电路欧姆定禅 用电器 电浣表电压表多用表(3)驱动电机的内阻和机械效率. 【思路点拨】转换对象彩车一“非纯电阻电路”模型思路立现把复杂的实际研究对象转化成熟悉的非纯电阻电路进行处理,抓住了问题的实质,忽略了次要因素,看似复杂的问题变得非常容易解析:(1)驱动电机的输入功率:P 入=UI = 300 VX10 A = 3 000 W.V(2)电动彩车通过天安门前的速度v =?=2 m/s,电动彩车行驶时所受阻力为Fr=0. 02mg=0. 02X6. 75X 103X 10 N=l. 35X10’ N;电动彩车匀速行驶吋F=Ff, 故电动彩车通过天安门前时的机械功率P 机=Fv = 2 700 W.(3)设驱动电机的内阻为R,由能量守恒定律得:1)入七=P机t +『Rt,解得驱动电机的内阻R=3 Q,驱动电机的机械效率H XI00%=90%.1入答案:(1)3 000 W (2)2 700 W (3)3 Q 90%小结:电动彩车是由电动机驱动的,其含电动机的电路是一非纯电阻电路模型,处理此类问题常用能量守恒定律列式求解.a针对性训练1.有一种“电测井”技术,用钻头在地上钻孔,通过测量钻孔中的电特性反映地下的有关情况.如图为一钻孔,其形状为圆柱体,半径为10 cm•设里面充满浓度均匀的盐水,其电阻率P =0.314 Q・m. 现在在钻孔的上表面和底部加上电压测得U =100 V, 1 = 100 mA,求该钻孔的深度.解析:设该钻孔内的盐水的电阻为R,由R=p得R jo男Q=io‘ Q・由电阻定律得:深度hRS 103X3. 14X0. I2=i =—= -----------------------P 0.314答案:100 m含电容电路的分析与计算方法(多选)如图所示,乩、R2、R3、出均为可变电阻,G、C2均为电容器,电源的电动势为E,内阻r^O. 若改变四个电阻中的一个阻值,贝9()m= 100 m.&所带的电量都增加 C2所带的电量都增加 C2所帯的电量都增加C2所带的电量都增加【思路点拨】由电路图可知,电阻R2、&、串联接入电路,电容器G 并联在电阻R2两端,电容器C2 与心、出的串联电路并联;根据电路电阻的变化,应用欧姆定律及串联电路特点判断电容器两端电压如何 变化,然后由Q=CU 判断出电容器所带电荷量如何变化.解析:Ri 上没有电流流过,R 】是等势体,故减小R 】,G 两端电压不变,C2两端电压不变,G 、C2所带的 电量都不变,选项A 错误;增大G 、C2两端电压都增大,G 、G 所带的电量都增加,选项B 正确;增大 心,G 两端电压减小,C2两端电压增大,G 所带的电量减小,C2所带的电量增加,选项C 错误;减小心,G 、 C2两端电压都增大,C 】、C2所带的电量都增加,选项D 正确.答案:BD小结:解决含电容器的直流电路问题的一般方法:(1) 通过初末两个稳定的状态來了解中间不稳定的变化过程.(2) 只有当电容器充、放电时,电容器支路中才会有电流,当电路稳定时,电容器对电路的作用是断 路.(3) 电路稳定时,与电容器串联的电阻为等势体,电容器的电压为与之并联的电阻两端的电压.(4) 在计算电容器的帶电荷量变化吋,如果变化前后极板帯电的电性相同,那么通过所连导线的电荷 量等于始末状态电容器电荷量之差;如果变化前后极板带电的电性相反,那么通过所连导线的电荷量等于 始末状态电容器电荷量之和.a 针对性训练2. (多选)如图所示电路中,4个电阻阻值均为R,电键S 闭合时,有质量为叭带电量为q 的小球静 止于水平放置的平行板电容器的正中间.现断开电键S,则下列说法正确的是(AC)A. 小球带负电B. 断开电键后电容器的帯电量增大C. 断开电键后带电小球向下运动0.断开电键后带电小球向上运动解析:带电量为q 的小球静止于水平放置的平行板电容器的正屮间,说明所受电场力向上,小球带负 电,选项A 正确;断开电键后电容器两端电压减小,电容器的带电量减小,带电小球所受电场力减小,带 电小球向下运动,选项C 正确、D 错误.A. 减小Ri, B. 增大R2, C. 增大 D. 减小Ri, G 、 C 】、 /?ft创新情景探究角速度计可测量航天器自转的角速度3,其结构如图所示.当系统绕OCT 转动时,元件A 在光滑 杆上发生滑动,并输出电压信号成为航天器的制导信号源.已知A 质量为m,弹簧的劲度系数为k,原长 为I 』,电源电动势为E,内阻不计.滑动变阻器总长为L,电阻分布均匀,系统静止时滑动变阻器滑动头P 在中点,与固定接点Q 正对,当系统以角速度3转动时,求:(1) 弹簧形变量x 与3的关系式;(2) 电压表的示数U 与角速度(Q 的函数关系.【思路点拨】当系统在水平面内以角速度3转动时,由弹簧的弹力提供元件A 的向心力,根据牛顿 第二定律得到角速度3与弹簧仲长的长度x 的关系式.根据串联电路电压与电阻成正比,得到电压U 与x的关系式,再联立解得电压U 与角速度3的函数关系.解析:(1)根据牛顿第二定律,有:F r .=ma = mw 2R, 而 F n = kx = m 2 (Lo + x),2m 3 *L 0(k —mco 2) 答案:见解析.小结:本题是一道典型的理论联系实际的题目,也是一道力学、电学的综合题,关键是要弄懂滑动变 阻器上当滑动头P 滑动时的电阻关系.»针对性训练3. 如图所示,图甲是我市某中学在研究性学习活动中,吴丽同学自制的电子秤原理示意图.目的是 利用理想电压表的示数指示物体的质量.托盘与电阻可忽略的金属弹簧相连,托盘与弹簧的质量均不计•・滑 动变阻器的滑动端与弹簧上端连接,当托盘屮没有放物体时,滑动触头恰好指在变阻器R 的最上端,此吋 电压表示数为零.设变阻器总电阻为R,总长度为L,电源电动势为E,内阻为「限流电阻阻值为R 。
物理选修3-1静电场全章复习人教版

kQ 2点电荷电场的场强: E 2 r
U 3.匀强电场的场强: E d
场源电荷
电场中两点 沿电场线方 向的间距
4.电场的叠加: 如果有几个点电荷同时存在,它们的电场就互 相叠加,形成合电场.这时某点的场强等于各个电 荷单独存在时在该点产生的场强的矢量和.这叫做 电场的念辨析:请判断下列说法是否正确 ⑴.电场线越密的位置,电势越高 ⑵.与零电势点电势差越大的位置,电势越高 ⑶.电势越高的位置,电场强度越大 ⑸.电场强度为零的位置,电势也一定为零 ⑹.电势为零的位置,电场强度也一定为零
( ) ×
× (
(× )
×
× × ×
⑺.电荷沿电场线方向运动,所具有的电势能越来越小 ⑻.电荷在电势越高的位置,电势能越大
ks5u精品课件
A ·
E
例2. 在静电场中,关于场强和电势的说法 正确的是 [ D ] A.电场强度大的地方电势一定高 B.电势为零的地方场强也一定为零 C.场强为零的地方电势也一定为零 D.场强大小相同的点电势不一定相同
ks5u精品课件
例3. 下述说法正确的是 [ A ] A.在同一等势面上移动电荷,电场力不 作功 B.等势面上各点场强大小一定相等 C.电场中电势高处,电荷的电势能就大 D.电场强度大处,电荷的电势能就大
d.电场线和带电粒子的运动轨迹是两回事 . ks5u精品课件
(3)几种常见的电场中电场线的分布及特点..\..\三、 电场线\模拟电场线.swf
匀强电场
等量异种点电荷的电场
ks5u精品课件 等量同种点电荷的电场
二、等势面
形象描述电场中各点电势的情况
(1)、概念: 电场中电势相等的点构成的面
(3)、典型电场的等势面
人教版高二物理选修3-1第一章《静电场》知识点考点总结(详细)

物理选修3-1第一章《静电场》知识点、考点总结(详细)一、电荷、电荷守恒定律1、两种电荷:“+”“-”用毛皮摩擦过的橡胶棒带负电荷,用丝绸摩擦过的玻璃棒带正电荷。
2、元电荷:所带电荷的最小基元,一个元电荷的电量为1.6×10-19C,是一个电子(或质子)所带的电量。
说明:任何带电体的带电量皆为元电荷电量的整数倍。
荷质比(比荷):电荷量q与质量m之比,(q/m)叫电荷的比荷3、起电方式有三种①摩擦起电②接触起电注意:电荷的变化是电子的转移引起的;完全相同的带电金属球相接触,同种电荷总电荷量平均分配,异种电荷先中和后再平分。
③感应起电:带电体靠近不带电的物体,使不带电的物体带上电的现象。
④光电效应——在光的照射下使物体发射出电子4、电荷守恒定律:电荷既不能创造,也不能被消灭,它们只能从一个物体转移到另一个物体,或者从物体的一部分转移到另一部分,系统的电荷总数是不变的.二、库仑定律1.内容:真空中两个点电荷之间相互作用的电力,跟它们的电荷量的乘积成正比,跟它们的距离的二次方成反比,作用力的方向在它们的连线上。
方向由电性决定(同性相斥、异性相吸)2.公式:221 r QQkF k=9.0×109N·m2/C2极大值问题:在r和两带电体电量和一定的情况下,当Q1=Q2时,有F最大值。
3.适用条件:(1)真空中;(2)点电荷.点电荷是一个理想化的模型,在实际中,当带电体的形状和大小对相互作用力的影响可以忽略不计时,就可以把带电体视为点电荷.(这一点与万有引力很相似,但又有不同:对质量均匀分布的球,无论两球相距多近,r都等于球心距;而对带电导体球,距离近了以后,电荷会重新分布,不能再用球心距代替r)。
点电荷很相似于我们力学中的质点.注意:①两电荷之间的作用力是相互的,遵守牛顿第三定律②使用库仑定律计算时,电量用绝对值代入,作用力的方向根据“同性相排斥,异性相吸引”的规律定性判定。
第一章静电场 知识总结(人教版高中物理选修3-1 )

第一章静电场知识总结一、静电场的的基本原理和规律:1. 电荷守恒定律:(1)两种电荷:用丝绸摩擦过的玻璃棒带正电;用毛皮摩擦过的硬橡胶棒带负电(2)电荷守恒定律:电荷不能创造也不能消灭,只能从一个物体转移到另一个物体上,或从物体部分转到另一部分。
2. 库仑定律:(1)内容:在真空或空气中两个点电荷间的相互作用力跟它们所带电量的乘积成正比,跟它们距离的平方成反比,作用力的方向在它们的连线上。
(2)表达式:(K=9×109N.m2/c2)理解说明:A.条件:真空或空气中;点电荷B.两个小球相互接触先中和电荷再等分电量.C.库仑不是基本单位;满足牛三定律. D.K叫静电引力恒量,是通过库仑扭秤测出来的2. 场的叠加原理:(1)场强的叠加:多电荷共同激发的电场某点的场强等于每个电荷各在该点激发电场场强的矢量和.(2)电势的叠加:多电荷共同激发的电场某点的电势等于每个电荷各在该点激发电场电势的代数和.二、描述静电场的物理量:1.场强:(1)定义:场中某点场强的大小定义为检验电荷q在该点所受的电场力F与电量q的比值;电场强度的方向与正电荷的受力方向相同.(2)理解说明:E是描述电场强弱和方向的物理量,它的大小和方向只由场本身的性质所决定,与检验电荷的性质及是否存在无关;电荷所受电场力的性质由场的性质与电荷的性质共同决定.(3).电场强度的计算公式:(a)定义式: E=F/q (适用于任何电场)(b) 点电荷场强公式:E=2rQ k (Q 是场源电荷的电量;r 是场点到源点间的距离.) (c) 匀强电场的场强公式: E=U/d (d 是两点的连线在电场线方向的投影)2.电势:(1)场力做功的特点: 重力、 分子力 、电场力做功与路径无关; 由功是能量转化的量度可知力做了多少正功,物体的势能就减少多少;力做了多少负功,物体的势能就增加多少。
(2)电荷q 在电场中A 点的电势能:电荷在场A 点的电势能定义:把电荷从A 点移到零势能点电场力所做的功Ao PA W E =;PA A E q ϕ=。
人教版高中物理选修3-1静电场复习(一).docx

高中物理学习材料桑水制作静电场复习(一)一、选择题1.下列公式中,既适用于点电荷产生的静电场,也适用于匀强电场的有①场强E=F/q ②场强E=U/d ③场强E=kQ/r2 ④电场力做功W=Uq D(A)①③(B)②③(C)②④(D)①④2.关于两等量异种点电荷在其连线中点的电场强度和电势,下列说法中正确的是B(A)场强为零,电势不为零(B)场强不为零,电势为零(C)场强不为零,电势也不为零 (D)场强为零,电势也为零3.如图所示为某一点电荷Q产生的电场中的一条电场线,A、B为电场线上的两点,一电子以某一速度沿电场线由A运动到B 的过程中,动能增加,则可以判断A(A)电场线方向由B指向A (B)场强大小E A>E B(C)若Q为负电荷,则Q在B点右侧 (D)Q不可能为正电荷4.仅在电场力作用下,电荷由静止开始运动的情况是D(A)从电场线疏处向密处运动 (B)从场强大处向小处运动(C)沿电场线运动 (D)运动轨迹和电场线不一定重合5.两个相同的金属小球(可视为点电荷)所带电量之比为1:7,在真空中相距为r,把它们接触后再放回原处,则它们间的静电力可能为原来的CD (A)4/7 (B)3/7 (C)9/7 (D)16/76.如图所示,虚线a、b和c是某静电场中的三个等势而,它们的电势分别为ϕa、ϕb和ϕc,ϕa>ϕb>ϕc.一带正电的粒子射入电场中,其运动轨迹如实线KLMN所示,由图可知AC(A)粒子从K到L的过程中,电场力做负功(B)粒子从L到M的过程中,电场力做负功(C)粒子从K到L的过程中,电势能增加+++++-----q m(D)粒子从L到M的过程中,动能减少7.如图所示,有一质量为m、带电量为q的油滴,被置于竖直放置的两平行金属板间的匀强电场中,设油滴是从两板中间位置,静止释放进入电场的,可以判定BD(A)油滴在电场中做抛物线运动(B)油滴在电场中做匀加速直线运动(C)油滴打在极板上的运动时间只决定于电场强度和两板间距离(D)油滴打在极板上的运动时间不仅决定于电场强度和两板间距离,还决定油滴的电量和质量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
静电场复习(一)
一、 选择题
1.下列公式中,既适用于点电荷产生的静电场,也适用于匀强电场的有①场强E=F/q ②场强E=U/d ③场强E=kQ/r 2 ④电场力做功W=Uq D
(A)①③
(B)②③ (C)②④ (D)①④ 2.关于两等量异种点电荷在其连线中点的电场强度和电势,下列说法中正确的是B
(A)场强为零,电势不为零 (B)场强不为零,电势为零
(C)场强不为零,电势也不为零 (D)场强为零,电势也为零
3.如图所示为某一点电荷Q 产生的电场中的一条电场线,A 、B 为电场线上的两点,一电子以某一速度沿电场线由A 运动到B 的过程中,动能增加,则可以判断A
(A)电场线方向由B 指向A (B)场强大小E A >E B
(C)若Q 为负电荷,则Q 在B 点右侧 (D)Q 不可能为正电荷
4.仅在电场力作用下,电荷由静止开始运动的情况是D
(A)从电场线疏处向密处运动 (B)从场强大处向小处运动
(C)沿电场线运动 (D)运动轨迹和电场线不一定重合
5.两个相同的金属小球(可视为点电荷)所带电量之比为1:7,在真空中相距为r ,把它们接触后再放回 原 处,则它们间的静电力可能为原来的CD (A)4/7 (B)3/7 (C)9/7 (D)16/7
6.如图所示,虚线a 、b 和c 是某静电场中的三个等势而,它们的电势分别为ϕa 、ϕb 和ϕc ,ϕa >ϕb >ϕc .一带正电的粒子射入电场中,其运动轨迹如实线KLMN 所示,由图可知AC
(A)粒子从K 到L 的过程中,电场力做负功
(B)粒子从L 到M 的过程中,电场力做负功
(C)粒子从K 到L 的过程中,电势能增加
(D)粒子从L 到M 的过程中,动能减少 7.如图所示,有一质量为m 、带电量为q 的油滴,被置于竖直放置的两平行金属板间的匀强电场中,设油滴是从两板中间位置,静止释放进入电场的,可以判定BD
(A )油滴在电场中做抛物线运动 (B )油滴在电场中做匀加速直线运动
(C )油滴打在极板上的运动时间只决定于电场强度和两板间距离
(D )油滴打在极板上的运动时间不仅决定于电场强度和两板间距离,还决定油滴的电量和质量。
8、如图1所示, 让平行板电容器带电后,极板B 与一灵敏的静电计相接,极板A 接地。
静电计的指针偏转一定的角度,若不改变A 、B 两板的带电量而将A 板向靠近B 板,那么静电计指针的偏转角度将
A +++++
-----q
m。
