衍射花样与晶体结构的关系

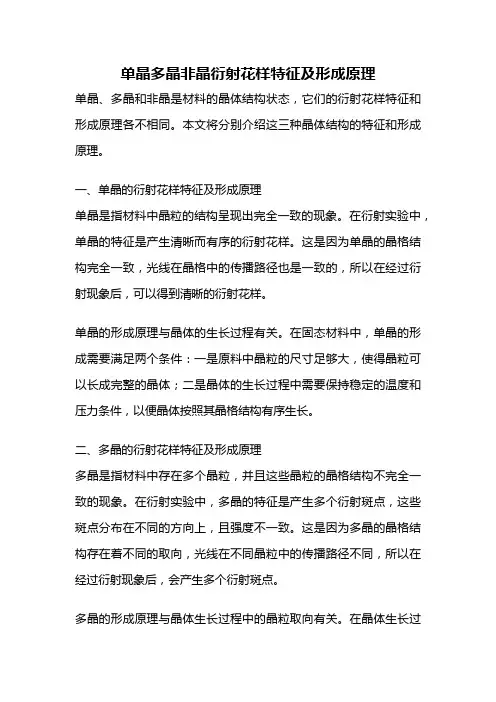

单晶多晶非晶衍射花样特征及形成原理

单晶多晶非晶衍射花样特征及形成原理单晶、多晶和非晶是材料的晶体结构状态,它们的衍射花样特征和形成原理各不相同。
本文将分别介绍这三种晶体结构的特征和形成原理。
一、单晶的衍射花样特征及形成原理单晶是指材料中晶粒的结构呈现出完全一致的现象。
在衍射实验中,单晶的特征是产生清晰而有序的衍射花样。
这是因为单晶的晶格结构完全一致,光线在晶格中的传播路径也是一致的,所以在经过衍射现象后,可以得到清晰的衍射花样。
单晶的形成原理与晶体的生长过程有关。
在固态材料中,单晶的形成需要满足两个条件:一是原料中晶粒的尺寸足够大,使得晶粒可以长成完整的晶体;二是晶体的生长过程中需要保持稳定的温度和压力条件,以便晶体按照其晶格结构有序生长。
二、多晶的衍射花样特征及形成原理多晶是指材料中存在多个晶粒,并且这些晶粒的晶格结构不完全一致的现象。
在衍射实验中,多晶的特征是产生多个衍射斑点,这些斑点分布在不同的方向上,且强度不一致。
这是因为多晶的晶格结构存在着不同的取向,光线在不同晶粒中的传播路径不同,所以在经过衍射现象后,会产生多个衍射斑点。
多晶的形成原理与晶体生长过程中的晶粒取向有关。
在晶体生长过程中,如果晶粒的取向不一致,那么在晶体形成后就会形成多晶结构。
多晶的形成也可能是由于晶体生长过程中的外界因素(如温度、压力等)的变化导致晶体的取向发生变化。
三、非晶的衍射花样特征及形成原理非晶是指材料中晶粒的结构呈现出无序状态的现象。
在衍射实验中,非晶的特征是没有明显的衍射花样,而是产生了连续的散射,形成弥散环状的衍射图样。
这是因为非晶的晶格结构是无序的,光线在晶格中的传播路径也是无序的,所以在经过衍射现象后,得到的是连续的散射。
非晶的形成原理与材料的结构特点有关。
非晶材料的晶格结构是无序的,其中的原子或分子排列没有规律性。
这可能是由于材料的制备过程中,原料中的晶粒没有完全长成完整的晶体,或者是由于晶体生长过程中的外界因素干扰导致晶格结构无序。
硅的衍射花样

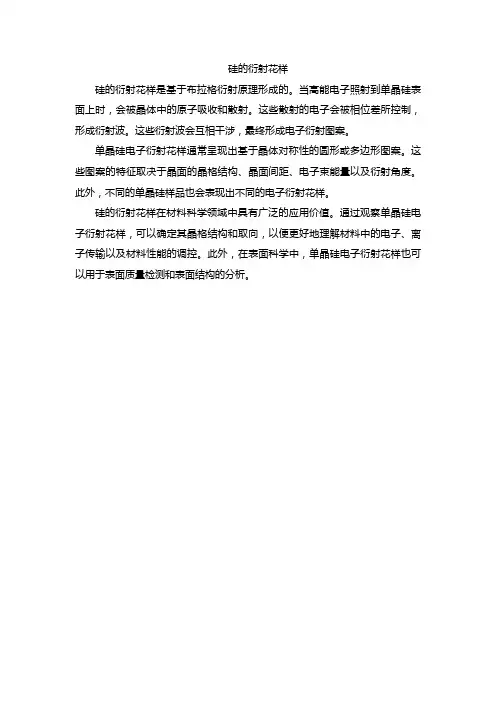

硅的衍射花样
硅的衍射花样是基于布拉格衍射原理形成的。
当高能电子照射到单晶硅表面上时,会被晶体中的原子吸收和散射。
这些散射的电子会被相位差所控制,形成衍射波。
这些衍射波会互相干涉,最终形成电子衍射图案。
单晶硅电子衍射花样通常呈现出基于晶体对称性的圆形或多边形图案。
这些图案的特征取决于晶面的晶格结构、晶面间距、电子束能量以及衍射角度。
此外,不同的单晶硅样品也会表现出不同的电子衍射花样。
硅的衍射花样在材料科学领域中具有广泛的应用价值。
通过观察单晶硅电子衍射花样,可以确定其晶格结构和取向,以便更好地理解材料中的电子、离子传输以及材料性能的调控。
此外,在表面科学中,单晶硅电子衍射花样也可以用于表面质量检测和表面结构的分析。
X射线衍射原理

2
I m q c 2 o d I c s q c 2 o d G s 2 F H 2m K 2 e c 4 4 R L 2 ( 1 c 2 2 2 o ) I 0 s
影响衍射强度的其它因素
• 多重性因子--PHKL 晶体中晶面间距相等的晶面(组)称为等同晶面(组).晶体中 各面的等同晶面(组)的数目称为各自的多重性因子。
•例如的一组晶面间距从大到小的顺序:2.02Å,1.43Å,1.17Å,1.01 Å,
0.90 Å,0.83 Å,0.76 Å……当用波长为λkα=1.94Å的铁靶照射时,因
λkα/2=0.97Å,只有四个d大于它,故产生衍射的晶面组有四个。如用铜
靶进行照射, 因λkα/2=0.77Å, 故前六个晶面组都能产生衍射。
3、面心点阵
单胞中有四种位置的原子,它们的坐标分别是(0,0,0)、 (0,1/2,1/2)、 (1/2,0,1/2)、(1/2,1/2,0)
FHK2L[f1co2s(0)f2co2s(K 2L 2)f3co2s(H 2K 2)f4co2s (H 2L 2)2][fssi2n(0)f2si2n(K 2L 2)f3si2n(H 2K 2)f4si2n (HL)2]f2[1cos(KL)cos(HK)cos(HL)2]
1
d HKL
S
S0
N
由倒易矢量性质可知,(HKL)晶面对 应的倒易矢量r*HKL//N且 r*HKL=1/dHKL,引入r*HKL,则上式可
写为
SS0
rHaKbLc
衍射矢量方程
厄瓦尔德图解
• 以球的1 为倒半易径点作对球应,的得晶到面厄组瓦均尔可德参球与。衍所射有。落在厄瓦尔德
hkl
S/

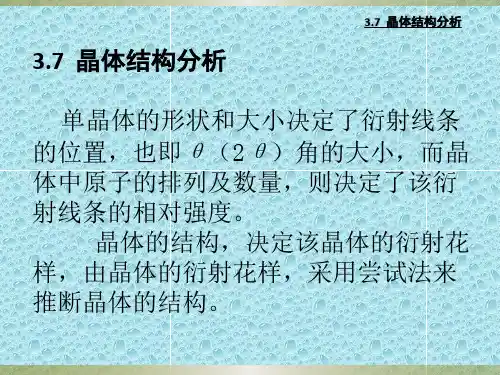

晶体结构分析

3.7.2 X射线晶体衍射花样的指数标底 及晶胞参数计算
上式为晶体结构测定的基本公式。 通过实验测定Qhkl,再根据每个晶系所固 有的特性和消光现象,来判断所属晶系并计 算晶胞参数。
3.7.5 晶体晶胞中原子数及原子坐标的测定 在测定单位晶胞的形状和大小后,须进一 步确定单位晶胞中的原子数(或分子数)n:
具有择优取向的组织结构称为织构。
测定晶体取向方法有多种,常 用的是腐蚀性法、激光定向法 和X射线衍射法。 X射线衍射定向法(非破坏 性测定)通常采用劳厄法或衍 射定向仪法来测定晶体的极图、 反极图或晶体三维取向分布函 数。
1. X射线衍射定向仪法
根据对试样扫测方式不同,X 射线衍射定向仪法,又可分为透射 法和反射法两种。 晶粒定向度的测定,实质也就 是极图的测定及分析,在通常情况 下,利用透射法及反射法测得的数 据组成一个完整的正极图。
3.ห้องสมุดไป่ตู้.1
1) 2) 3)
X射线结构分析方法
1.单晶衍射结构分析 单晶体的选择或培养;
晶胞参数的测定,衍射图的指标化及衍射强度的收集; 空间群的测定;
4) 衍射强度的统一、修正、还原和结构振幅的计算; 5) 衍射相角的测算; 6) 电子密度函数的计算和原子坐标的 修正、精确化 7) 结构的描述; 8) 结构和性质间联系的探讨。
多晶法样品制备、衍射实验和数据 处理简单,但只能测定简单或复杂结构 的部分内容, 而单晶衍射法则样品制备、衍射实 验设备和数据处理复杂,但可测定复杂 结构。
X射线衍射晶体结构测定,包含三个方面的 内容: (1)通过X射线衍射实验数据,根据衍射 线的位置(θ 角),对每一条衍射线或衍 射花样进行指标化,以确定晶体所属晶系, 推算出单位晶胞的形状和大小; (2)根据:①单位晶胞的形状和大小, ② 晶体材料的化学成分及其体③积密度,计 算每个单位晶胞的原子数; (3)根据:①衍射线的强度或②衍射花样, 推断出各原子在单位晶胞中的位置。
晶体衍射流程和结构解析原理

晶体衍射流程和结构解析原理晶体衍射是研究晶体内部结构的重要方法之一,其流程和结构解析原理如下:
晶体衍射的流程:
晶体表面反射:当X射线或电子束照射到晶体表面时,部分能量因晶面反射而损失,形成衍射束。
衍射斑的形成:衍射束投射到荧光屏上,形成对称性或者具有几何规则的斑点,即衍射斑。
结构解析:根据观察到的衍射花样,可以确定晶体的结构、种类和点阵常数等。
晶体衍射的结构解析原理:
布拉格方程:2dsinθ=nλ,其中d是晶面族的晶面间距,θ是X 射线入射方向和晶面之间的夹角,λ是X射线的波长,n是衍射级数(0,1,2,3,…等整数)。
相干干涉:当X射线被原子散射时,散射波中会有波长与入射波波长相同的相干散射波,这两个波长相同的波在某些方向上会发生干涉,从而形成衍射线。
晶体的周期性结构:晶体的微观结构具有周期性,这种周期性决定了晶体的衍射方向。
结构解析:通过解析衍射图样,可以确定晶体中原子的排列方式和间距,进一步确定晶体的结构、晶格常数、晶体的对称性、原子的
排列方式等信息。
总之,晶体衍射是一种非常有效的研究晶体内部结构的方法,通过解析衍射图样,可以获得晶体内部结构的丰富信息。
透射电镜电子衍射在晶体结构分析中的应用

透射电镜电子衍射在晶体结构分析中的应用晶体材料由于具有有序结构而表现出许多独特的性质,成为特定的功能材料,制成器件广泛应用于微电子、自动控制、计算通讯、生物医疗等领域。
功能晶体材料的的微观结构决定其性能,因此对其微观结构的解析一直是科学研究的热点之一。
研究晶体结构通常的方法是X-射线单晶衍射技术(SXRD, Single crystal X-ray diffraction)和X-射线粉末衍射技术(PXRD, Powder X-ray diffraction),科学家们应用此两项技术已经解析了数目非常庞大的晶体结构。
然而X-射线衍射技术对于解析的晶体大小有限制,即使是应用同步辐射光源也只能解析大于微米级的晶体,无法对纳米晶体的结构进行解析。
相对于X-射线,电子束由于具有更短的波长以及更强的衍射,因此电子衍射应用于纳米晶体的结构分析具有特别的意义,透射电镜不仅可对纳米晶体进行高分辨成像而且可进行电子衍射分析,已成为纳米晶体材料不可或缺的研究方法,包括判断纳米结构的生长方向、解析纳米晶体的晶胞参数及原子的排列结构等。
1、判断已知纳米结构的生长方向在研究晶体结构时,很多情况下需要判断其优势生长面及生长方向,尤其是纳米线、纳米带等。
晶体的电子衍射图是一个二维倒易平面的放大,同时透射电镜又能得到形貌,分别相当于倒易空间像与正空间像,正空间的一个晶面族(hkl)可用倒空间的一个倒易点hkl来表示,正空间的一个晶带[uvw]可用倒空间的一个倒易面(uvw)*来表示,对应关系如图1所示,在透射电镜中,电子束沿晶带轴的反方向入射到晶体中,受晶面族(h1k1l1)的衍射产生衍射斑(h1k1l1),那么衍射斑与透射斑的连线垂直于晶面族(h1k1l1),据此可判断晶体的优势生长面及生长方向。
具体的方法是:首先拍摄形貌像,并且在同一位置做电子衍射,在形貌像上找出优势生长面,与电子衍射花样对照,找出与透射斑连线垂直于此晶面的透射斑,并进行标定,根据晶面指数换算出生长方向。
电子衍射实验

电子衍射实验一.实验目的1. 了解波粒二象性的实验表现;2. 了解电子衍射实验对物理学发展的意义;3. 初步掌握电子衍射在表面结构分析中的应用方法。
二.实验原理1.德布罗意假设和波粒二象性 1924年德布罗意从光的波粒二象性得到启发,提出了电子具有波粒二象性的假设。
光在传播过程表现出波的衍射、干涉和偏振现象,表明光有波动性——关于这一点我们在《普通物理实验》中已经观察、学习过,而爱因斯坦利用普朗克的量子理论成功的解释了光电效应,充分揭示了光的粒子性。
鉴于此,德布罗意大胆假设微观粒子也具有类似的性质,即对于能量为E ω=(v πω2=为平面波的圆频率)的微观粒子,其动量k p=(5-1)k 为平面波的波矢量,π2/h = 为约化普朗克常数;波矢量的大小与波长λ的关系为λπ/2=k ,则动量与波长的关系为ph =λ (5-2)式(5-1)就称为德布罗意关系。
这一假设对现代物理学的支柱之一——量子力学的发展具有深远的影响。
当然,这一假设在没有被证实之前式(5-2)是没有指导意义的。
要证实它,在理论上并不困难。
如果电子也具有波动性,那么它的波长是可由使(5-2)给出的,考虑到电子是微观粒子,其相对论效应较明显,它的动量p 应由下式计算cc m E E p k k )2(20+=(5-3)式中E k =eV ,e 为电子所带电量,V 为加速电压,c=2.99792×108m·s -1为真空中的光速,m 0=0.511eV /c 2是电子的静质量。
假设一个电子被110V 的电压加速(典型的低能电子束其加速电压定义为20V~200V),其波长利用(5-2)、(5-3)式,即可算出,约为11.15nm 。
对于这么小的波长要让它产生明显的衍射,那么衍射用的光栅的光栅常数也必须与这一波长接近。
但普通的投射及反射式光栅要做到这么小的光栅常数是不可想象的。
我们知道,物质晶体具有周期性的晶格结构,它们的间距也在10nm 量级,那么可不可以用晶体晶格作为衍射光栅呢?1927年戴维森和其助手革末用单晶体做实验,汤姆孙用多晶体做实验,均发现了电子在晶体上的衍射。
常见晶体标准衍射花样

常见晶体标准衍射花样晶体衍射是一种常见的物质结构表征手段,通过衍射花样的观察和分析,可以得到晶体的结构信息,包括晶胞参数、晶体结构类型、晶面指数等。
常见的晶体衍射花样有单晶衍射花样和粉末衍射花样两种,它们在实验方法、数据处理和结果解释上有所不同。
单晶衍射是指对单个晶体进行衍射实验,由于每个晶体的结构是有序的,所以单晶衍射可以得到非常清晰的衍射花样。
在单晶衍射实验中,通常使用X射线或电子衍射技术,通过旋转晶体和探测器的位置,可以得到全息的三维衍射数据。
单晶衍射花样的特点是衍射斑点清晰,位置确定,强度可测,可以直接用于晶体结构的确定和修正。
粉末衍射是指对晶体粉末进行衍射实验,由于粉末中含有大量晶体颗粒,所以在衍射图样中会出现许多重叠的衍射斑点。
粉末衍射实验通常使用X射线或中子衍射技术,通过旋转样品台得到一系列衍射图样,然后通过数据处理得到衍射角2θ和衍射强度I的关系图谱。
粉末衍射花样的特点是衍射斑点密集,但由于有重叠,所以需要进行数据处理和解谱才能得到有用的结构信息。
在实际应用中,常见的晶体衍射花样有立方晶系的简单立方、体心立方、面心立方的衍射花样,这些衍射花样具有特定的对称性和衍射规律,可以通过比对实验数据和标准数据来确定晶体的结构类型和晶胞参数。
此外,各种晶体结构类型如六方晶系、四方晶系、单斜晶系等也有各自特定的衍射花样,可以通过衍射实验来确定晶体的结构类型和晶面指数。
总之,通过对常见晶体标准衍射花样的观察和分析,可以得到有关晶体结构的重要信息,对材料科学、化学、地质学等领域具有重要的应用价值。
希望本文的介绍能够帮助读者更好地理解晶体衍射的基本原理和实验方法,对相关领域的研究工作有所帮助。
X射线衍射几何条件

a*=V-1〔b×c〕 b*=V-1〔c×a〕 c*=V-1〔a×b〕 a* · a=1, a*· b=0, a*· c=0 b*· a=0, b*· b=1, b*· c=0 c*· a=0, c*· b=0, c*· c=1 (1)在倒易点阵中,由原点指向倒易点阵结点hkl的矢量 称为倒易矢量H*,可表达为 H*=ha*+kb*+lc*, H*必和正点阵的面网(hkl)相垂直; (2)倒易矢量H*的长度和正点阵中的面网(hkl)的晶 面间距d(hkl)成反比, 即|H*|=1/d(hkl)。
§2-1 倒易点阵
1. 倒易点阵的定义
晶体具有空间点阵式的周期性结构,由晶体结构 周期规律中直接抽象出来的点阵,称晶体点阵, 用S 表示。 倒易点阵的概念是埃瓦尔德(P. P. Ewald)在 1921年首先引入的。它是一种虚点阵,是由晶体 内部的点阵按照一定的规则推引出来的一套抽象 点阵。用S*表示。倒易点阵的概念现已发展成为 解释各种X 射线和电子衍射问题的有力工具,并 能简化许多计算工作,所以它也是现代晶体学中 的一个重要组成部分。
当波长一定时,对指定的某一族平面点阵(hkl)来说,n 数值不同,衍射的方向也不同,n=1, 2, 3,……,相应的 衍射角θ为θ1 , θ2 , θ3,……,而n=1, 2, 3 等衍射分别为 一级、二级、三级衍射。为了区别不同的衍射方向,布 拉格方程可写为:
由于带有公因子n 的平面指标(nh nk nl)是 一组和(hkl)平行的平面,相邻两个平面的间 距d(nh nk nl)和相邻两个晶面的间距d(hkl) 的关系为:
(2) 产生衍射的方向有限 因为:Sinθ=nλ/ 2d(hkl)≤1 所以:n≤2d(hkl)/λ 但:n≥1 则有:d≥λ /2 λ ≤2d 波长一定,一组晶面衍射X射线的方向有限。
《电工电子学》电子与物质的相互作用

对于多晶体而言,由于晶粒数目极大 且晶面位向在空间任意分布,多晶体 的倒易点阵将变成倒易球。倒易球与 爱瓦尔德球相交后在相纸上的投影将 成为一个个同心圆。
电子衍射结果实际上是得到了 被测晶体的倒易点阵花样,对 它们进行倒易变换从理论上讲 就可知道其正点阵的情况―― 电子衍射花样的标定。 与X射线衍射类似,遵循布拉 格定律: 2d sin n
倒易点阵是埃瓦尔德(P.P.Ewald)1920年引 入的概念,是一种虚点阵。 正点阵中每组平行晶面(hkl)相当于倒易点 阵中的一个倒易点,此点在这组晶面的公 共法线上,它到原点的距离为该组晶面间 距的倒数。
扫描电子显微镜(SEM)
1935年:德国的 Knoll提出了扫描 电镜(SEM)的概念; 1942 Zworykin. Hillier, 制成了第 一台实验室用的 扫描电镜。1965 年第一台商品扫 描电镜问世。
4)背散射电子(BE)—从距样品表面0.1-1um深度范围内散射回来的入射电子,其 能量近似入射电子能量。主要特点:a)对样品物质的原子序数敏感;b)分辨率和信 号收集率较低; 5)吸收电子(AE)—残存在样品个的入射电子,用于表面化学成份和表面形貌分析。 6)俄歇电子(AUE)—从距样品表面几Å深度范围内发射的并具有特征能量(固定值, 随元素不同而异)的二次电子。特点是用于分析轻和超轻元素和表面薄层分析 (<1nm)。 7)非弹性散射电子—入射电子受到原子核的吸引改变方向的电子。能量损失谱。 原子核(连续波长X射线)和核外电子(二次电子和特征X射线) 8)阴极荧光—入射电子束激发发光材料表面时,从样中激发出来的光子波长大约 在可见光到红外光范围之间。 9)感应电动势—对半导体物质,入射电子产生的电子-空穴对在外电场作用下,各 自运动到一定的区域积累起来,形成净空间电荷而产生电位差,形成附加电动势 10)Cherenkov 辐射 1932-1933年间,德国的Ruska和Knoll 等在柏林制成了第一台电子显微镜(1986诺 贝尔奖) ,放大率只有l2倍,表明电子波可以用于显微镜。 1939年德国的西门子公司产生了分辨本领优于100 Å的电子显微镜。 我国从1958年开始制造电子显微镜。现代高性能的透射电子显微镜点分辨本领 优于3Å,晶格分辨本领达到1-2Å,自动化程度相当高。
多晶体电子衍射花样标定

多晶体电子衍射花样标定
多晶体电子衍射花样的标定
电子衍射是一种重要的材料表征技术,可以通过分析材料的电子
衍射花样来推断其晶体结构和晶体学信息。
对于多晶体样品来说,由于其晶粒朝向的随机性,呈现出较为复杂的衍射花样。
因此,
针对多晶体电子衍射花样的标定需要采取特殊的处理方法。
在进行多晶体电子衍射花样的标定前,需要准备一块已知结构的
单晶样品作为标准样品。
这个标准样品需要具有一定的晶体学信息,例如晶体结构参数和晶体的晶向信息。
可以通过X射线衍射
等方法事先确定其晶体学信息。
接下来,将标准样品安装到电子衍射仪中,并调整仪器使得电子
束精确照射到标准样品上。
同时,根据衍射仪的参数设置,确定
合适的加速电压和放大倍数等条件,以获得清晰的多晶体电子衍
射花样。
在实际的标定过程中,需要将多晶体电子衍射花样与已知的标准
样品进行对比。
通过比较衍射花样中的衍射斑点的位置和强度信息,可以确定多晶体样品的晶向信息和晶胞参数等晶体学信息。
在标定完成后,可以将得到的多晶体电子衍射花样与其他未知样
品进行对比分析。
通过比较衍射花样中的特征信息,可以推断未
知样品的晶体学信息和晶体结构参数。
多晶体电子衍射花样的标定是一项重要的工作,通过其可以获得
多晶体样品的晶体学信息和晶体结构参数。
通过与标准样品的对
比分析,可以进一步推断其他未知样品的晶体学信息。
X射线衍射的几何原理

材料X射线衍射与电子显微学
X射线衍射的几何原理
几个重要晶系的面间距公式
1)立方晶系 2)四方晶系 3)六方晶系
d hkl a h2 k 2 l 2
1 h2 k 2 l 2 2 2 2 d hkl a c
1 4 h2 k 2 hk l 2 2 2 2 d hkl 3 a c
4
材料X射线衍射与电子显微学
X射线衍射的几何原理
2.1 晶体几何学简介
晶面和晶向指数
晶体中的原子在三维空间周期性排列,每一周期以原子 (或离子、分子或原子集团等)为阵点组成单位晶胞,它们 重复排列成空间点阵。
空间点阵可由单胞重复排列而得
College of MSE, CQU
单胞的表示方法
5
材料X射线衍射与电子显微学
X射线衍射的几何原理
晶带 晶带的定义
在晶体结构或空间
点阵中, 与某一取向 平行的所有晶面均属 于同一个晶带。
同一晶带中所有晶面的交线互相平行,其中通过坐
标原点的那条直线称为晶带轴。晶带轴的晶向指数
即为该晶带的指数。
College of MSE, CQU 28
材料X射线衍射与电子显微学
X射线衍射的几何原理
1 h2 k 2 l 2 2 2 2 2 d hkl a b c 1 h2 k2 l2 2hl cos 2 d hkl a 2 sin 2 b2 c 2 sin 2 ac sin 2
College of MSE, CQU 27
4)正交晶系
5)单斜晶系
材料X射线衍射与电子显微学
倒易点阵是一种虚点阵,是由晶体内部的点阵按照 一定的规则推引出来的一套抽象点阵。用S*表示。倒 易点阵的概念现已发展成为解释各种X射线和电子衍 射问题的有力工具,并能简化许多计算工作,所以它 也是现代晶体学中的一个重要组成部分。
面心立方衍射花样

面心立方晶体(FCC)的衍射花样(diffraction pattern)是一个由一系列明暗相间的斑点组成的图案,这些斑点反映了晶体内部原子或分子的周期性排列。
衍射花样的形成是由于X射线或电子束等入射束与晶体中的原子或分子的相互作用,通过散射和干涉效应,产生了特定方向的强度增强或减弱的衍射现象。
面心立方晶体的衍射花样具有以下特点:
1. 对称性:由于面心立方晶体的对称性,其衍射花样也呈现出高度的对称性。
这通常会导致出现一系列对称的斑点,形成一种特定的图案。
2. 斑点位置和强度:斑点的位置和强度可以提供关于晶体结构的有价值信息。
例如,斑点的位置指示了晶格常数,而斑点的强度则与原子或分子的散射因子有关。
3. 对称破缺:在某些情况下,由于晶体中的缺陷、不纯物或外部应力等因素,面心立方晶体的衍射花样可能会出现对称破缺的现象。
这可以提供关于晶体状态的有价值信息。
通过对面心立方晶体的衍射花样的分析,可以深入了解其晶体结构和性质,这在材料科学、物理学和工程学等领域具有重要意义。
第7章 晶体的其它衍射效应及复杂衍射花样特...分析

一般 f.c.c 和 b.c.c 晶体中,不会产生额外斑点,而 hcp
结构会产生额外斑点。
5. 产生二次衍射的情况
同一晶体内的两个晶面之间
两相晶体的两个晶面之间
取向不同、结构相同的相邻两个晶粒的两个晶面之间
5. 二次衍射花样及分析
例 1: Al-Mg-Si合金中基体与片状Mg2Si发生的二次衍射.基体为[001]向, Mg2Si薄片垂直于入射束方向.
(101 1) (1 010) (0001 )
即在(1011)产生的一次衍射束在(1010)晶面发生二 次衍射后,将在(0001)位置出现斑点。
(101 1) (1 010) (0001 )
(2) bcc 结构
Bcc结构,F0的条件
h + k + l = 偶数
若(h1k1l1)和(h2k2l2)之间发生二次衍射,二次衍射斑点
的两个倒易杆n1和n2。
n1和n2与反射球相交产生两个 衍射斑点,一为基体的主衍射斑 点,另一为层错的卫星斑点。 SF n2 n1
t
2. 卫星斑点反映的结构信息分析
g与n1和n2决定的平面不共面时的情形
图7-8(a,b)反映了 S > 0的情况下,主衍射斑与层错卫星 斑之间的相对位臵与层错取向之间的关系。 反过来,可以根据s值、斑点位臵关系确定层错面的取向 及其在样品上下表面的边界。这对于层错的衍射分析是非常
由图7-3(b)有
k1 g 2 k3
k g1 k1
k g3 k3
k g1 g 2 k3
g 3 g1 g 2
(h3 k3l3 ) (h1k1l1 ) (h2 k 2l2 )
获得晶体衍射花样的三种基本方法

获得晶体衍射花样的三种基本方法晶体衍射是一种用于研究晶体结构的重要技术,通过分析晶体衍射花样可以得到晶体的结构信息。
在实际实验中,有三种基本方法可以获得晶体衍射花样,分别是Laue法、转动法和维斯曼法。
Laue法是最简单的一种方法,它利用X射线或中子衍射的性质来研究晶体结构。
在Laue法中,晶体被放置在一个固定位置,X射线或中子束垂直入射到晶体上,然后通过一个屏幕来观察晶体衍射花样。
晶体衍射的花样会显示在屏幕上,通过观察和分析衍射花样的形状和位置,可以推断出晶体的结构信息。
转动法是一种通过转动晶体来观察衍射花样的方法。
在转动法中,晶体被固定在一个旋转台上,X射线或中子束通过晶体后,通过一个屏幕来观察晶体衍射花样。
然后,通过旋转晶体,可以观察到不同的衍射花样。
通过分析不同角度下的衍射花样,可以得到晶体的结构信息。
维斯曼法是一种通过改变入射角度来观察晶体衍射花样的方法。
在维斯曼法中,晶体被放置在一个固定位置,X射线或中子束通过晶体后,通过一个屏幕来观察晶体衍射花样。
然后,改变入射角度,可以观察到不同的衍射花样。
通过分析不同入射角度下的衍射花样,可以得到晶体的结构信息。
这三种基本方法在实际应用中各有优势和限制。
Laue法适用于单晶体和粉末晶体的衍射研究,通过观察衍射花样的形状和位置,可以直接得到晶体的结构信息。
转动法适用于单晶体的衍射研究,通过观察不同角度下的衍射花样,可以得到晶体的结构信息。
维斯曼法适用于粉末晶体的衍射研究,通过改变入射角度观察衍射花样,可以得到晶体的结构信息。
获得晶体衍射花样的三种基本方法分别是Laue法、转动法和维斯曼法。
通过这些方法,可以得到晶体的结构信息,进一步研究晶体的性质和应用。
这些方法在材料科学、化学、生物学等领域中具有广泛的应用前景,对于推动科学研究和技术发展具有重要意义。
衍射花样与晶体结构的关系

衍射花样与晶体结构的关系
衍射花样与晶体结构之间存在密切的关系,衍射花样是一种实验技术,可用于研究晶体的结构。
下面是它们之间的关系:
1.布拉格定律:布拉格定律是理解衍射花样和晶体结
构之间关系的基础。
根据布拉格定律,X射线或中
子衍射的角度和波长与晶体的晶格参数有关。
这意
味着通过测量衍射角度,可以推断晶体的晶格常数
和晶体面之间的距离。
2.衍射花样的形状:晶体中的原子或离子排列在晶格
中,这些排列会导致入射X射线或中子束的散射,
产生衍射花样。
衍射花样的形状和强度取决于晶体
的晶格结构,包括晶胞的大小和形状,以及原子或
离子的位置。
3.晶体结构解析:通过分析衍射花样的强度和角度信
息,科学家可以重建晶体的结构。
这个过程被称为
晶体结构解析。
通过解析衍射花样,可以确定晶胞
的参数,确定原子或离子的位置,以及推断晶体的
结构。
4.材料表征和研究:衍射技术是材料科学中非常重要
的工具,可以用于确定材料的晶体结构。
这对于了
解材料的性质和性能以及开发新材料非常关键。
衍
射还可用于研究晶体的缺陷、晶体生长机制等方面
的信息。
总之,衍射花样与晶体结构之间的关系是基于衍射现象,通过测量和分析衍射花样可以揭示晶体内部的排列和结构信息,这对于理解材料的性质和行为具有重要意义。
单晶多晶非晶衍射花样特征及形成原理

单晶多晶非晶衍射花样特征及形成原理单晶、多晶和非晶是材料中常见的晶体结构形态,它们在衍射花样特征和形成原理上存在着一定的差异。
我们来了解一下单晶的特征和形成原理。
单晶是指晶体中只有一个晶粒,其内部原子或分子排列有序且呈现出完美的晶体结构。
在X 射线衍射实验中,单晶晶体会产生清晰的衍射花样。
单晶的衍射花样具有明确的亮斑和暗斑,呈现出点状分布。
这是因为单晶拥有规则的晶体结构,使得入射的X射线在晶体中发生衍射后形成干涉效应,导致衍射花样的形成。
而单晶的形成通常需要在适当的条件下进行晶体生长,如溶液法、气相法等。
接下来,我们来了解多晶的特征和形成原理。
多晶是指晶体中存在多个晶粒,每个晶粒的内部原子或分子排列有序,但整体呈现出不规则的晶体结构。
与单晶不同,多晶的衍射花样呈现出连续的环状分布。
这是因为多晶晶体中存在许多晶粒,每个晶粒的晶体结构略有差异,导致入射的X射线在不同晶粒间发生衍射后形成环状花样。
多晶的形成通常是由于晶体生长过程中存在晶粒的竞争生长,导致晶体中出现多个晶粒。
我们来了解非晶的特征和形成原理。
非晶是指材料中不存在规则的晶体结构,其内部原子或分子排列无序。
非晶的衍射花样呈现出连续的弥散环状分布。
这是因为非晶材料中的原子或分子排列无规则性,导致入射的X射线在材料中发生散射而形成弥散的衍射花样。
非晶的形成通常是由于材料快速凝固或液态材料迅速冷却而形成的。
单晶、多晶和非晶在衍射花样特征和形成原理上存在着明显的差异。
单晶的衍射花样呈现出点状分布,多晶的衍射花样呈现出连续的环状分布,而非晶的衍射花样呈现出连续的弥散环状分布。
这些特征是由于晶体结构的有序性和无序性导致的。
通过研究晶体的衍射花样,可以了解晶体的内部结构和性质,对于材料科学和物理学的研究具有重要意义。
准晶的衍射花样特点-概述说明以及解释

准晶的衍射花样特点-概述说明以及解释1.引言1.1 概述准晶是介于晶体和非晶体之间的一种特殊结构形态,具有高度有序的排列但又缺乏周期性重复性。
在衍射学中,准晶体的衍射花样呈现出独特的特点,与晶体和非晶体的衍射花样有所不同。
研究准晶的衍射花样特点,不仅能够深入了解准晶的结构特征,还有助于拓展准晶在材料科学领域的应用。
本文将对准晶的衍射花样特点进行深入探讨,从准晶的定义开始,逐步介绍准晶的结构特点以及衍射花样的具体特征。
通过分析准晶的衍射花样,我们可以更好地理解准晶的独特性质,并展望准晶在材料科学领域的潜在应用。
1.2 文章结构文章结构部分应该包括对整篇文章的框架和组织方式进行简要的介绍,让读者了解文章的整体结构和内容安排。
可以描述文章分为引言、正文和结论三个部分,分别介绍了准晶的定义、结构特点以及衍射花样,最后对准晶的衍射花样特点进行总结,并展望其在未来的应用领域。
通过文章结构的介绍,读者可以更好地理解整篇文章的主题和内容安排,方便他们阅读和理解文章的要点和观点。
1.3 目的:本文旨在探讨准晶的衍射花样特点,通过对准晶的定义、结构特点和衍射花样进行详细分析,深入了解准晶材料在衍射中的独特表现。
通过本文的研究,可以更好地认识准晶材料的特性和特点,为准晶研究领域的发展提供理论支撑和实验依据。
同时,也希望通过对准晶衍射花样特点的探讨,拓展准晶材料在材料科学领域的应用潜力,为相关领域的研究和发展提供启示和指导。
2.正文2.1 准晶的定义准晶是介于晶体和非晶体之间的一类特殊结构材料。
与晶体不同的是,准晶不具有长程有序性,即准晶的原子或分子并不按照规则的周期性排列,但仍然具有一定的局部有序性。
与非晶体相比,准晶则具有一定的局部周期性结构。
准晶的特征在于其具有多种不同尺度的周期性结构特点,展现出多重比例的有序性。
准晶结构常常是以单位胞中的若干个简单原子或分子结合形成的一定形式的细胞,这些细胞之间通过一定规则的排列组合而成。
面心立方衍射晶面

面心立方衍射晶面
面心立方(Face-Centered Cubic, FCC)是晶体结构中的一种常见类型,其原子排列方式具有高度的对称性和规律性。
在这种结构中,原子位于立方体的每个角上,并且每个面的中心也有一个原子。
面心立方晶体的X射线衍射图案对于材料科学家来说是非常重要的,因为它们可以提供关于晶体内部原子排列的详细信息。
当X射线通过晶体时,它们会与晶体内部的原子相互作用,产生散射。
这些散射波在某些方向上会相互叠加,形成强烈的衍射波,从而在X射线衍射图上形成明显的斑点或线条。
这些斑点或线条的位置和强度与晶体内部的原子排列密切相关。
在面心立方晶体中,由于其高度对称的结构,衍射图案通常会显示出特定的对称性。
例如,在立方晶系中,常见的衍射晶面包括(100)、(110)和(111)等。
这些晶面对应于不同的原子间距和排列方式,因此它们在衍射图案上的位置和强度也各不相同。
通过分析这些衍射图案,我们可以确定晶体的晶格常数、原子间距以及可能的晶体缺陷等信息。
这些信息对于理解材料的物理和化学性质至关重要,因为它们直接影响材料的力学行为、电学性能、热学性能以及化学反应性等。
总之,面心立方晶体的衍射晶面是研究材料结构和性质的重要手段。
通过仔细分析X 射线衍射数据,我们可以深入了解晶体内部原子的排列方式,从而为设计和优化新材料提供有力支持。
