控制室设计中注意的几个问题上课讲义
控制室培训(讲义)模板
第二节、消防控制室值班人员职责 1、负责对各种消防控制设备的监视和运用，不得擅离职 守，做好检查、操作等工作。 2、熟悉本系统所采用消防设施的基本原理、功能，熟练掌 握操作技术，协助技术人员进行修理、维护，不得擅自 拆卸、挪用或停用消防控制室设备和消防设施，保证设 备正常运行。 3、发生火灾要尽快确认，及时、准确启动有关消防设备， 正确有效地组织扑救及人员疏散，并应直拨119向当地消 防队报警。消防队到场后，要如实报告情况，协助消防
• 消防控制室的设置有如下要求：
1．独立设置的消控室，其耐火等级不应低于二级； 2．宜设置在建筑物首层靠外墙部位或地下一层； 3．采用耐火等级不低于2h的隔墙和1.5h的楼板与其 他部位隔开； 4. 应设置直通室外的安全出口；应设置应急照明装 置
5．严禁与其无关的电气线路及管道穿过；
6．凡穿越消防控制室内的送、回风管在其穿墙处应设 置防火阀；
消防控制室操作培训
目
1
2 3 4 5
录
什么是消防控制室
建筑消防设施的构成 消防控制器的基本操作 消防控制室的管理规定 系统常见故障及处理方法
第一部分
什么是消防控制室
设有火灾自动报警系统的建筑当还设有自动灭火系统或机械防排 烟系统时， 应设置消防控制室。
一、消防控制室的概述
1。 消防控制室是固定消防设施的监测、控制中心。 2。 消防控制室是利用固定消防设施扑救火灾的信息指挥中心。 3。在平时，它全天候地监测各种消防设备的工作状态，保持 系统的正常运行。一旦出现火情，它将成为紧急信息汇集、显 示、处理的中心，及时、准确地反馈火情的发展过程，正确、 迅速地控制各种相关设备，达到疏导和保护人员、控制和扑灭 火灾的目的。是建筑内消防设施的中心枢纽。对于防止火灾， 减少人员伤亡和财产损失具有十分重要的现实意义。

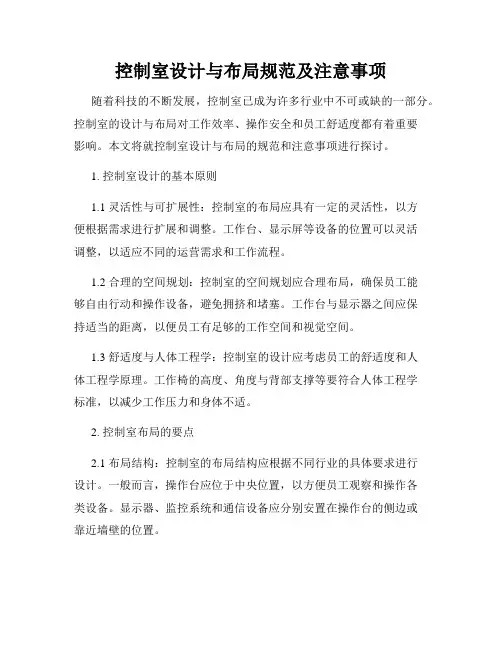

控制室设计与布局规范及注意事项
控制室设计与布局规范及注意事项随着科技的不断发展，控制室已成为许多行业中不可或缺的一部分。
控制室的设计与布局对工作效率、操作安全和员工舒适度都有着重要影响。
本文将就控制室设计与布局的规范和注意事项进行探讨。
1. 控制室设计的基本原则1.1 灵活性与可扩展性：控制室的布局应具有一定的灵活性，以方便根据需求进行扩展和调整。
工作台、显示屏等设备的位置可以灵活调整，以适应不同的运营需求和工作流程。
1.2 合理的空间规划：控制室的空间规划应合理布局，确保员工能够自由行动和操作设备，避免拥挤和堵塞。
工作台与显示器之间应保持适当的距离，以便员工有足够的工作空间和视觉空间。
1.3 舒适度与人体工程学：控制室的设计应考虑员工的舒适度和人体工程学原理。
工作椅的高度、角度与背部支撑等要符合人体工程学标准，以减少工作压力和身体不适。
2. 控制室布局的要点2.1 布局结构：控制室的布局结构应根据不同行业的具体要求进行设计。
一般而言，操作台应位于中央位置，以方便员工观察和操作各类设备。
显示器、监控系统和通信设备应分别安置在操作台的侧边或靠近墙壁的位置。
2.2 设备摆放：不同类型的设备在控制室中的摆放位置要根据使用频率和操作需求进行合理安排。
常用设备和控制器应靠近操作员，而不常用的设备可以放置在远离操作台的位置，以减少干扰和混乱。
2.3 设备接线与隐蔽布线：为确保控制室的整洁美观，设备的接线和布线应进行合理的隐蔽处理。
可以采用地板槽、电缆槽等方式隐藏线缆，避免绊倒和纠缠，同时降低电磁干扰的风险。
3. 控制室注意事项3.1 照明设计：控制室的照明设计应满足工作的视觉需求，保证员工能够清晰地观察屏幕和操作设备。
应避免过强或过弱的照明，以免产生眩光或影响操作准确性。
合适的照明设备应采用柔和的光线，以提供舒适的工作环境。
3.2 噪音控制：控制室通常会有许多设备同时运行，会产生噪音。
为确保员工的工作效率和舒适度，应对控制室进行良好的噪音控制。
控制室设计规范
控制室设计规范控制室是现代化工业生产的重要组成部分，设计合理的控制室对于提高工作效率、保障安全生产具有重要意义。
下面是一些控制室设计的规范和要点，以供参考。
一、空间规划：1. 控制室应根据实际工作需要进行科学布局，合理划分功能区域，确保不同工作区域之间的互不干扰。
2. 控制室应根据人员密度和工作内容确定大小，尽量保持开敞明亮。
3. 控制室内应合理设置通风设备，保持空气流通。
二、照明设计：1. 控制室内应设置充足的照明设备，保证工作区域的光线充足并有合适的色温。
2. 控制室内的照明设备应尽量避免产生反射和眩光，确保操作人员的视觉舒适。
三、色彩设计：1. 控制室的墙面、地面和家具颜色应以中性色为主，避免过于刺眼的颜色对工作人员产生干扰。
2. 在一些需要特殊颜色标示的区域，可以使用明亮饱和的颜色进行标示，以方便操作和区分。
四、人机工程学设计：1. 控制室内设备的安装高度和角度应符合人机工程学设计原则，能够使操作人员自然而然地进行操作。
2. 控制室内设备的布局应遵循人的操作习惯，常用设备应放置在易于触及的位置。
五、设备布置：1. 控制室内各类设备应按照功能进行合理布置，方便操作人员进行操作和维护，尽量减少走动和转身。
2. 设备与设备之间应保留足够的间隔，便于维修和散热。
六、防火安全：1. 控制室应配备灭火器、烟雾报警器等消防设备，并且应定期检查和维护。
2. 控制室内不应存放易燃、易爆物品，保持整洁干净。
七、噪声控制：1. 合理配置隔音门、隔音窗和隔音板等隔音设备，减少来自外界和设备产生的噪音。
2. 控制室内设备的振动和运转噪音应控制在一定范围内，保证操作人员的听觉舒适。
总之，控制室设计规范的目的是为了提供一个安全、舒适、高效的工作环境，对于保障生产的顺利进行和人员的身体健康都具有重要的意义。
以上规范和要点可以作为设计控制室时的参考依据，在实际设计中要根据具体情况进行灵活应用，并结合相关技术和法规进行综合考虑。
控制室
1、为维护控制系统安全，控制室环境应注意哪些内容？2、为维护控制系统安全，控制室维护应注意哪些内容？控制室的位置、环境以及相关配置属于设计阶段内容，但实际使用时，或多或少都存在不按图纸施工，不按规范使用情况，给控制系统带来隐患。
希望海友们从设计、施工到使用，对于您熟悉的领域，发表针对性回复！我先从控制室位置上说几句，内容比较简单却容易被忽视：1、控制室应远离高噪声源、振动源和存在较大电磁干扰的场所；2、控制室应防止可燃蒸汽、气体或灰尘的进入，进入控制室前应该到指定更衣室更换衣物、换鞋或者戴鞋套；3、控制室的照明应以人工照明为主，避免太阳光直射；4、机柜室不应设置通向室外的门。
1、保持适当的温度与湿度，不要小看这些，会造成莫名其妙的问题。
2、保持干净，最好做成全封闭室，防尘防有腐蚀性气体，灰尘的影响大家都知道，腐蚀性气体进入会慢慢腐蚀板卡，出现不稳定故障，很难查，还会造成通讯问题，错误量大等等，特别主要含硫气体、亚硝气、氨气等。
3、防雷设施要完好、接地要完好，接地不好也会出现干扰大，很难查。
4、防老鼠，老鼠会咬断电缆的，我公司出现过，造成跳车，查了很长时间才找到断头，竟然在控制柜的汇线槽里面，明显的咬痕和老鼠屎。
控制室操作人员吃饭，会招引老鼠的。
5，人员管理，特别是个别不怎么懂又爱乱动的工程师，他可能会私自建立一些点或组态，进行练习，到处乱装，可往往不知道危害与安全。
控制系统试运行阶段都应注意哪些问题？开始始投用阶段要注意现场仪表和远传仪表的参数一致正式运行阶段1，连锁回路的参数是否正确2，连锁系统和控制系统（DCS）系统的对应和同意3，合理分配资源，历史趋势组，报警组操作组的分配4，关口计量表器的后期跟踪与维护5，控制系统卡件的清理和控制室温湿度的控制我觉得试运行期间操作工的作用是巨大而且关键的，主要是反应工艺要求和操作要求1、显示、控制、趋势参数是否足够2、各参数设定是否合理3、操作是否方便，尤其是事故状态下能否及时有效操作4、组态的合理性5、设备运行情况（操作站、UPS、安全栅、电缆光缆、一次二次表等）6、仪表与电气交界部分是否明晰7、环境影响控制系统使用阶段都应注意哪些问题1、正常生产过程中，电脑决不允许退出DCS系统。

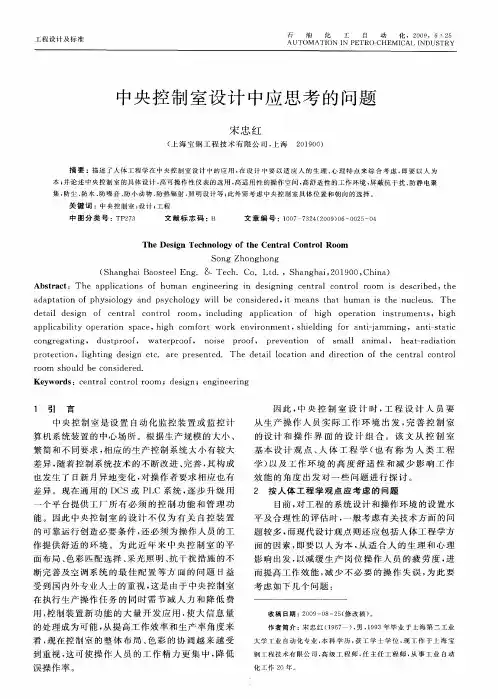

中央控制室设计中应思考的问题
Ｔｈ ｓ ｇ ｃ ｎｏ ｏ ｙ ｏ ｈｅ Ｃｅ ｒ ｌＣｏ ｒ ｌ Ｒｏ ｍ ｅ Ｄｅ ｉ ｎ Ｔｅ ｈ ｌ ｇ ｆ ｔ ｎｔ ａ ｎｔ ｏ ｏ
Ｓｏ ｎｇ Ｚｈｏ ｈｏ ｎｇ ｎｇ
（ Ｓｈａ ｇｈ ｉＢａ ｓ ｅ ｌＥｎ ｎ ａ ｏ ｔ ｅ ｇ．
Ｔｅ ｈ． Ｃｏ Ｌｔ ｃ ． ｄ．，Ｓｈａ ｎｇｈ ｉ ２０ ０ Ｃｈｉ ａ ａ ， １ ０， ９ ｎ）
ｐｒ ｔ ｃ ｉ ｎ，ｌ ｏ ｅ ｔｏ ｉ ｉ ｓｇｎ ｅ ｃ ａ ｅ ｐｒ ｓ ｎｔ ｄ． Ｔｈｅ ｄｅ ａ ｌｌ ａ ｉ ｎ ａ ｄ ｉｅ ｔｏ ｈ ｅ ｔ ａ ｃ ｎｔ ｏ ｇｈｔｎｇ ｄｅ ｉ ｔ ． ｒ ｅ ｅ ｅ ｔ ｉ ｏｃ ｔｏ ｎ ｄ ｒ ｃ ｉ ｎ ｏｆ ｔ ｅ ｃ ｎ ｒ ｌ ｏ ｒ ｌ
ｒ ｍ ｈｏ ｄ ｂｅ ｃ ｓ ｄ ｒ ｄ ｏｏ ｓ ｕｌ ｏｎ ｉ ｅ ｅ ．
Ｋｅ ｗｏ ｄｓ ｅ ｔ ａ ｏ ｒ ｏ ｙ ｒ ：ｃ ｎ ｒ ｌｃ ｎｔ ｏｌｒ ｏｍ ；ｄｅ ｉ ｎ；ｅ ｇｉ ｅ ｉ ｇ ｓｇ ｎ ｎｅ ｒｎ
１ 引 言
因 此 ， 央 控 制 室 设 计 时 ， 程 设 计 人 员 要 中 工
中央控 制 室 是 设 置 自动 化监 控 装 置 或 监 控计 算机 系统 装置 的 中心 场所 。根据 生产 规模 的大小 、
从 生 产 操 作 人 员 实 际 工 作 环 境 出 发 ， 善 控 制 室 完
的设 计 和 操 作 界 面 的 设 计 组 合 。该 文 从 控 制 室 基 本 设 计 观 点 、 体 工 程 学 （ 有 称 为 人 类 工 程 人 也
ｃ ｏｎｇ ｅ ａ ｉ ｇ， ｄｕ ｔ ｏｏ ， ｗａ ｅ ｐｒ ｏ ， ｎｏ ｓ ｐｒ ｏ ｒ ｇ ｔｎ ｓ ｐｒ ｆ ｔｒ ｏ ｆ ｉｅ ｏ ｆ， ｐｒ ｖ ｎ ｉ ｎ ｏ ｓ ａ ｌ ａ ｍ ａ ， ｈｅ ｔ ｒ ｄ ａ ｉ ｅ ｅ ｔｏ ｆ ｍ ｌ ｎｉ ｌ ａ — ａ ｉ ｔｏｎ
关于对消防控制室设计中几个问题的探讨
关于对消防控制室设计中几个问题的探讨作者：佚名来源：湖北安全生产信息网发布时间：2007-3-27 20:33:28减小字体增大字体轻轻一点，立刻拥有一本安全工具书！收藏本篇文章，方便以后查看笔者在建审工作中发现有不少建筑物消防控制室的设计不符合规范要求，特别是不能满足实际使用的需要。
本文试就其中几个主要问题谈一点自己的看法。
一、问题问题一：规范规定，消防控制室宜设在建筑物的首层或地下一层，并应设直通室外的安全出口。
很多建筑设计把消防控制室布置在其它楼层上，理由是：建筑物的首层是门面，是最有利用价值的楼层，有很多房间要布置，如营业大厅、门厅、服务台、酒吧、银行、保管及出租用房等；同样原因，有的虽是布置在一层或地下室中，但地方隐蔽，交通不便。
问题二：把消防控制室与其它用途房间（如电话总机室、门卫值班室、服务人员休息室等）混在一起布置，理由是：这些房间内总是有人，可以兼顾操作，不必再专门配备操作人员了。
问题三：规范对消防控制室内设备的布置作了具体的要求，但对于应有多大面积未作规定。
多数设计仅考虑了设备的布置空间，而对值班人员应有的工作场地、休息场所和维修空间等没有考虑。
问题四：规范规定消防控制室内应设置向当地公安消防部门直接报警的外线电话，但多数仅设有内部使用电话。
理由是：避免乱打外线电话影响工作和增加电话费用；再者发生火灾后，应先向单位负责人报告，负责人可根据情况安排报警。
以上问题的关键在于对消防控制室应起到什么作用还不够明确。
二、分析这里有必要把消防控制室的功能再阐述一下：消防控制室不仅是建筑物内防火、灭火设施的运行显示和控制中心，也是火灾扑救时的情报、指挥中心。
平时，消防控制室内要能显示报警系统的运行、故障情况，显示有关消防设施、设备的实际状态；火灾时，应能发出火灾警报，切入事故广播引导人员疏散，关闭有关部位的电动防火门（防火卷帘）、空调防火阀，启动防烟、排烟设备，停止通风、空气调节系统，把消防电梯置于首层，显示自动灭火系统的动作情况，切断有关部位的非消防电源、设备等；扑救时，应能供火场指挥员使用，显示上述设备的状态，显示消火栓的使用情况，发出疏散和救助指令，控制消防水泵的启、停等。
消防控制室讲义
消 防 控 制 室 日 常 管 理 制 度
四、消防控制室工作人员应提前10分钟上 消防控制室工作人员应提前 分钟上 并做好交接班工作， 岗，并做好交接班工作，接班人员未到岗 前交班人员不得擅自离岗； 前交班人员不得擅自离岗；
五、消防控制室工作人员要按时上岗，并坚守岗位，尽 职尽责，不得脱岗、替岗、睡岗，严禁值班前饮酒或在 值班时进行娱乐活动，因确有特殊情况不能到岗的，应 提前向单位主管领导请假，经批准后，由同等职务的人 员代替值班；
消防基础知识
火灾的定义 在时间上或空间上 失去控制的燃烧所造成 的灾害
火灾的特性 以释放热量并伴有 烟或（和）火焰为特征 的燃烧过程。
火灾的分类 A类火灾 B类火灾 C类火灾 D类火灾
火灾发生的条件
பைடு நூலகம்
氧化物
可燃物
点火源
有焰燃烧发生的条件
氧化物
燃烧反应链
可燃物
点火源
火灾的蔓延方式
火焰的蔓延 热的传播
消防控制室设备操作人员的职责，任务
（1）负责对各种消防控制设备的监视和运用。不得擅离职守，做好 检查、操作等工作。 （2）熟悉本系统所采用消防设施系统基本原理、功能，熟练掌握操 作技术，协助技术人员进行修理、维护。不得擅自拆卸、挪用或停用。 保证设备正常运行。 （3）发生火灾要尽快确认，及时、准确启动有关消防设备，正确有 效地组织扑救及人员疏散，给领导决策当好参谋，并应直拨119向消 防队报警，不得迟报或不报，消防队到场后，要如实报告情况，协助 消防人员扑救火灾，保护火灾现场，调查火灾原因。 （4）对消防控制室设备及通讯器材等要进行经常性的检查，定期做 好各系统功能试验。以确保消防设施各系统运行状况良好。做好交接 班工作，认真填写值班记录及系统运行登记表和控制器日检登记表。 （5）宣传贯彻消防法规、遵守防火安全管理制度，以高度的责任感 去完成各项技术工作和日常管理工作。 （6）积极参加消防专业培训．不断提高业务素质。
电气控制电路设计中应注意的问题
电气控制电路设计中应注意的问题电气控制设计中应重视设计、使用和维护人员在长期实践中总结出来的许多经验，使设计线路简单、正确、安全、可靠、结构合理、使用维护方便。
通常应注意以下问题。
1．电气控制应最大限度地满足被控制设备的要求最大限度地满足被控制设备对电气控制系统的要求是电气设计的依据，这些要求常常以工作循环图、执行元件动作节拍表、检测元件状态表等形式提供，有调速要求的设备还应给出调速技术指标。
其他如启动、转向、制动、跟踪、定位、仿形等控制要求应根据生产需要充分考虑。
设计前，应对被控制设备的工作性能、结构特点、运动情况、加工工艺过程、加工情况及工作环境有充分的了解，并在此基础上设计控制方案，考虑控制方式、启动、制动、反向和调速的要求，安置必要的联锁与保护，确保满足被控制设备的要求。
2．控制电源的选择1）尽量减少控制电源的种类尽量减少控制线路中电源的电流、电压种类，控制电源用量，控制电压等级应符合标准等级。
当控制系统需要若干电源种类时，应按国标电压等级选择。
2）控制电路比较简单时在控制线路比较简单的情况下，可直接采用电网电压，即交流220V、380V供电，以省去控制变压器。
但动力电源电路中的过电压将直接引进控制线路，这对元件的可靠工作不利。
另外，由于控制线路电压较高，对维护与安全不利，因此必须引起注意。
3）控制电路比较复杂时当控制系统使用电器数量比较多、控制电路比较复杂时（当电气系统的电磁线圈超过5个时），控制电路应采用控制电源变压器，将控制电压降到12V或24V。
这种方案对维修与操作元件均有利。
应采用控制变压器降低控制电压，或用直流低电压控制，既节省安装空间，又便于采用晶体管无触点器件，具有动作平稳可靠、检修操作安全等优点。
对于微机控制系统，应注意弱电控制与强电电源之间的距离，不能共用零线，避免引起电源干扰。
照明、显示及报警等电路应采用安全电压。
4）对于操作比较频繁的直流电力传动的控制线路，常用直流电源供电。
解读消防控制室设计要点,请记住这这些设计要求
解读消防控制室设计要点，请记住这这些设计要求消防值班室vs消防控制室vs消防控制中心（1）仅有火灾自动报警系统且无消防联动控制功能时，可设消防值班室。
（2）设有附设火灾自动报警和消防联动控制系统的建筑物，应设消防控制室。
（3）消防系统规模大，需要集中管理的建筑及建筑高度超过100m 的高层民用建筑，应设消防控制中心。
一、消防值班室消防值班室宜设在首层主要附近，可与经常有人值班的部门合并专设。
二、消防控制室1.消防控制室的三门应仍须向疏散方向开启，设立且控制室入口亦须设置明显的标志。
2.消防控制室内应设置备用照明，其作业面的最低照度不应低于正常的照度。
3.消防控制室应采行防水淹的技术技术措施。
4.消防控制室开向建筑内的门应采用乙级防火门5.在控制室应消防其配电线路的最末一级配电箱处设置自动翻转装置。
6.消防控制室并不应在电磁场干扰较强及其他可能影响消防设备正常工作的安全出口。
7.消防控制室宜设置在建筑物的首层或一层靠外墙部位、应设置直通中国出口室外的人身安全出口。
8.单独建造的消防控制室，其耐火等级不应低于二级。
机房的耐火等级不应低于建筑主体的，灭火控制室应为一级。
9.消防控制室内设置的失火消防设备应包括火灾报警控制器、消防联动控制器、消防支队控制室图形显示装置、消防专用电话总机、消防应急广播控制装置、消防应急照明和疏散指示系统控制装置、消防电源监控器等设备或具有相应功能的组合设备。
10.具有两个或几个两个以上消防支队控制室时，应确定主消防控制室和分消防控制室。
主消防控制室的消防设备消防设备系统内共用的应对进行控制，并显示其状态信息；主的控制室内消防消防设备应能显示各分消防控制室内消防设备的状态信息，并可对分消防控制室内的消防设备及其控制的消防系统和设备进行控制；各分消防控制室之间的消防设备之间可以互相传输、显示状态信息，但不应互相控制。
11.消防控制室内设备的布置应符合下列规定：（1）设备锐角盘前的操作距离，单列布置时不应小于1.5m；沙尔梅布置时不应小于2m。
控制室安全注意事项
控制室安全注意事项（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!控制室安全注意事项1、遵守劳动纪律，班前班中不饮酒，不嬉笑、打闹、不脱岗，保持良好的精神状态，绝对不能有瞌睡的现象。
消防控制室知识讲义word资料25页
消防控制室知识讲座消防控制设备：在火灾自动报警系统中，当接收到来自己触发器件的火灾报警后，能自动或手动启动相关消防设备并显示其状态的设备，称为消防控制设备。
1、消防控制设备的组成主要包括：火灾报警控制器，自动灭火系统的控制装置，室内消火栓系统的控制装置，防烟排烟系统及空调通风系统的控制装置，常开防火门，防火卷帘的控制装置，电梯回降控制装置，火灾应急广播、火灾警报装置、消防通信设备，火灾应急照明与疏散指示标志的控制装置。
等十类控制装置中的部分或全部。
2、消防控制设备的设置：消防控制设备一般设置在消防控制中心，以便于实行集中统一控制。
也有的消防控制设备设置在被控消防设备所在现场，但其动作信号则必须返回消防控制室，实行集中与分散相结合的控制方式。
消防控制室设备的构成，消防控制室应至少由下列设备组成：1、火灾报警控制器；2、消防联动控制器；3、消防控制室图形显示装置；4、消防电话主机；5、消防应急广播及成套设备；6、外线电话第一节火灾自动报警系统基础知识火灾报警的工作原理：它能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。
一般火灾自动报警系统和自动喷水灭火系统、室内消防栓系统、防排烟系统、通风系统、空调系统、防火门、防火卷帘、挡烟垂壁等相关设备联动，自动或手动发出指令、启动相应的灭火装置。
一、火灾自动报警系统的发展火灾自动报警系统的发展与火灾探测技术的发展紧密相连火灾探测分为五个阶段分别是：第一代：从19世纪40年代至20世纪40年代，这漫长的100年，感温探测器占主导地位，火灾自动报警系统的发展处于初级阶段。
第二代：从20世纪50年代至70年代，这30年中，感烟火灾探测器登上舞台，将感温火灾探测器排挤到次要地位。
第三代：从20世纪80年代初开始至今，总线制火灾自动报警系统蓬勃兴起。
控制室设计中注意的几个问题上课讲义
四．进线方式
《石油化工控制室设计规范》（SH 3006-xxxx）中对于电缆
进线有如下规定：
控制室宜采用架空进线方式。电缆穿墙入口处宜采用专用的 电缆穿墙密封模块，并满足抗爆、防火、防水、防尘要求。
当受条件限制或需要时，可采用电缆沟进线方式，并符合以 下规定： • 电缆穿墙入口处洞底标高应高于室外沟底标高0.3m以上，
5.1.9 “室内、外地面高差不应小于600mm，其中活动 地板下地面与室外地面的高差不应小于300mm。空气调节 设备机房室内、外高差不应小于300mm”。
21
22
抗爆
单层
6
硫磺回收/尾气处理现场机柜间
30
2
7
空分装置现场机柜间
180
97
8
MTBE/丁烯-1装置现场机柜间
380
60
9
乙烯装置现场机柜间
210
178
硫磺回收装置 轻烃回收装置,乙烯装置
MTBE,乙烯装置 MTBE,乙烯装置
抗爆 抗爆 抗爆 抗爆
单层 单层 单层 单层
10
乙烯装置现场机柜间
182
220
6
2. 中心控制室的命名 《石油化工控制室设计规范》（SH 3006-1999）在修 订过程中，将“中央控制室”改为“中心控制室”。
➢ 虽然“中央”和“中心”两个词的中文意义相近，但 是有细微差别。根据中文词汇的语义和控制室的作用、 位置的确切含义，“中心”比“中央”更表现“集中” 控制和“统一管理”功能，并不强调地理位置和行政 意义。
PX装置
抗爆
单层
16
《石油化工控制室抗爆设计规范》（SH/T 3160-2009）第 6.3.1条规定：
控制室常见问题及防治措施
控制室常见问题及防治措施（包含注意事项）1、消防控制室疏散门1.1现象消防控制室疏散门未应直通室外或安全出口1.2防治措施在施工前图纸会审时要认真审图，发现问题及时向设计反应问题，及时更改。
2、信号线缆接头处理不当2.1现象由于连接处施工操作不规范，线缆接头与线缆接触不良、接头外壳与电缆的屏蔽层接触不良，导致无法正常接收信号。
2.2对现场操作人员进行培训交底，杜绝线路接头中存在的毛刺、剪痕或回钩现象。
3、电源线与控制回路行线缆敷设不规范3.1现象3.1.1线路敷设时未穿管保护或对管壁处理不到位，金属毛边划伤线路；3.1.2主回路电线和电缆敷设时与控制回路的线缆间距偏小，甚至敷设于同一配线管中。
电源线与控制回路行线缆敷设在同一线槽内。
3.2防治措施3.2.1对现场工人进行培训，线缆穿保护管或采用电缆桥架敷设，金属管切割完毕后专人处理毛边；3.2.2电力电缆与控制电缆宜分开敷设，当并列敷设时应保持较大距离（桥架内输送电缆电压的要求为弱电电缆和强电电缆敷设应保证大于等于30cm的间距）。
4、机柜底部与内部配线不规范4.1现象4..1.1从机柜底部到机柜配线的线缆光纤和大多数线缆绑在一起，不能明确区分接入电缆与输出电缆，机柜内光纤敷设保护不到位，出现弯折现象；4.1.2机柜内线缆预留太长，分线方式设置不当，跳线长度计算不当，导致机柜内线路混乱。
4.1.3导线在端子箱中、机柜中、设备终端连接时，没有永久性线标识。
没有永久性线标识有永久性线标识4.2防治措施4.2.1对数多、线缆线径大，应单独绑扎，分线支路用专用标签标识清楚，光纤线路在机柜敷设应套软管保护并单独绑扎，跳线应经实地测试后再进行采购或定制，避免出现太长或太短现象。
5.1现象4.2.2机柜内线缆不宜留太长，一般配线架端接完毕后，从配线架背面的理线架把线缆扎好，从上面往下，理到机柜底部预留1m—2m或在机柜底下盘两圈即可。
4.2.3对现场工人进行培训，导线在端子箱中、机柜中、设备终端连接时，必须有永久性线标识。
消防控制室的常见四大问题
消防控制室的常见四大问题附设在建筑内的消防控制室，应采用耐火极限不低于2.00h的防火隔墙和1.50h的楼板与其他部位分隔，消防控制室开向建筑内的门应采用乙级防火门。
随着技术发展，消防控制室已不再是单一的消防报警联动控制设备，应急照明疏散指示、防火门监控、电气火灾监控、消防电源监控等各类系统的控制主机，均设置在消防控制室。
除电气火灾外，消防控制室还可能存在其他火灾风险（比如纸质记录或文件等）。
因此，对于消防控制室，应依据相关规范要求设置自动灭火、火灾自动报警或排烟设施，具体解说如下：一消防控制室可以和其他控制室合用吗？消防控制室内严禁穿过与消防设施无关的电气线路及管路。
但是，实际应用中，安保和监控设备可以为火灾探测提供有效辅助，且管理上交叉重叠，因此，消防控制可与建筑设备监控系统、安全技术防范系统合用控制室：1、消防控制室与其他控制室合用时，消防设备在室内应占有独立的工作区域，且相互间不会产生干扰；2、消防控制室与其他控制室合用时，控制室应同时满足相关功能规范（消防、安防、智能化等）的要求。
除此之外，消防控制室不可以和其他控制室（或其他功能房间）合用。
二消防控制室是否需要设置自动灭火系统？对于需要设置自动灭火系统的建筑（《建规》8.3），附设在建筑内的消防控制室，应设置自动灭火系统。
消防控制室自动灭火系统的设置，应注意以下要求：1、不能采用自动喷水灭火系统，宜采用气体灭火系统，且应采用设计浓度低于无毒性反应（NOAEL）的气体灭火剂（如七氟丙烷、IG541），严禁采用超过有毒性反应（LOAEL）的气体灭火剂，且应注意喷嘴的喷放方向和角度，尽量回避有人部位。
（可参考“气体灭火NOAEL、LOAEL，设计施工必须掌握的重要指标！”）2、设置气体灭火的消防控制室，建议采用手动控制方式，发生火灾时，值班人员可以撤离至控制室门外紧急启动。
（无人值班时转换自动控制）3、设置气体灭火的消防控制室，应设置灭火后通风换气的通风设施（自然通风设施或机械排风装置）。
