13个常用的电路基础公式

13个常用的电路基础公式

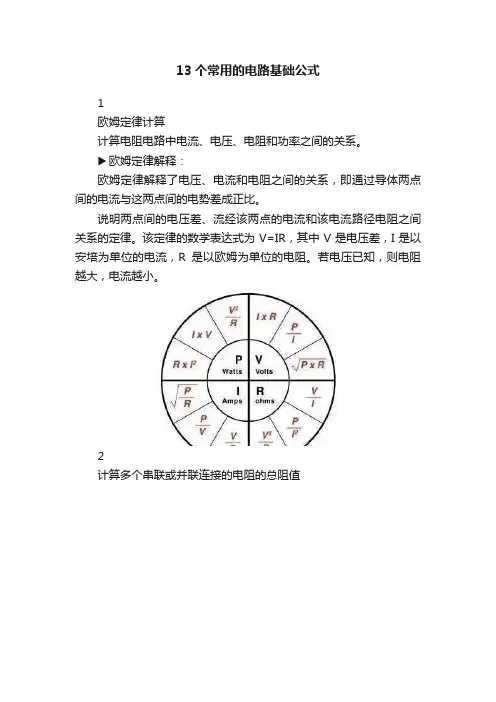

13个常用的电路基础公式1欧姆定律计算计算电阻电路中电流、电压、电阻和功率之间的关系。

▶欧姆定律解释:欧姆定律解释了电压、电流和电阻之间的关系,即通过导体两点间的电流与这两点间的电势差成正比。

说明两点间的电压差、流经该两点的电流和该电流路径电阻之间关系的定律。

该定律的数学表达式为V=IR,其中V是电压差,I是以安培为单位的电流,R是以欧姆为单位的电阻。

若电压已知,则电阻越大,电流越小。

2计算多个串联或并联连接的电阻的总阻值3计算多个串联或并联连接的电容器的总容值4电阻分压计算计算电阻分压器电路的输出电压,以实现既定的阻值和电源电压组合。

什么是分压器?分压器是一个无源线性电路,能产生一个是其输入电压(V1)一部分的输出电压(Vout)。

分压器用于调整信号电平,实现有源器件和放大器偏置,以及用于测量电压。

欧姆定律解释了电压、电流和电阻之间的关系,即通过两点间导体的电流与这两点间的电势差成正比。

这是一个说明两点间的电压差、流经该两点的电流和该电流路径电阻之间关系的定律。

该定律的数学表达式为V=IR,其中V是电压差,I是以安培为单位的电流,R是以欧姆为单位的电阻。

若电压已知,则电阻越大,电流越小。

5电流分流器-电阻计算计算连接到电流源的多至10个并联电阻上流过的电流:6电抗计算计算指定频率下电感器或电容器的电抗或导纳大小。

(1)感抗/导纳(2)容抗/导纳7RC时间常数计算计算电阻与电容的积,亦称RC时间常数。

该数值在描述电容通过电阻器进行充电或放电的方程式中出现,表示在改变施加到电路的电压后,电容器两端的电压达到其最终值约63%所需的时间。

同时该计算器也会计算电容器充电到指定电压所存储的总能量。

如何计算时间常数:时间常数(T)可由电容(C)和负载电阻(R)的值确定。

电容器(E)中存储的能量(E)由两个输入确定,即由电压(V)和电容(C)决定。

8LED串联电阻器计算器计算在指定电流水平下通过电压源驱动一个或多个串联LED所需的电阻。

串联电路基本计算

串联电路基本计算

串联电路基本计算串联电路是指将两个或多个电阻、电容或电感元件依次连接在一起,电流依次通过各个元件。

在串联电路中,电流通过每个元件都相同,而电压则按照元件的阻抗或阻力比例分配。

计算串联电路的基本参数可以帮助我们理解电流和电压在电路中的分布情况,为电路设计和分析提供基础。

首先,我们来讨论串联电阻电路的计算方法。

假设有n个电阻(R1,R2,R3,…Rn)串联连接在一起,电流I通过整个电路,电压V则分布在每个电阻上。

1.计算总电阻(Rt):总电阻等于各个电阻之和,即Rt=R1+R2+R3+…Rn。

2.计算总电流(I):总电流等于电路中的电流,由电压除以总电阻,即I=V/Rt。

3. 计算每个电阻上的电压:根据串联电路的特性,电流通过每个电阻都相同,所以每个电阻上的电压可以通过Ohm's定律计算得到,即Vi= I * Ri。

可以使用这些基本公式来计算串联电阻电路中的电流和电压分布情况,从而了解电路的行为和性能。

接下来,我们来讨论串联电容电路的计算方法。

串联电容电路是指将两个或多个电容连接在一起,电流依次通过各个电容。

在串联电路中,电压在各个电容之间按照电容值的倒数分配。

1.计算总电容(Ct):总电容等于各个电容的倒数之和的倒数,即1/Ct=1/C1+1/C2+1/C3+…1/Cn。

2. 计算总电流(I):总电流等于电路中的电流,由电压除以总电阻,即I = V * Ct * dv / dt,其中dv / dt为电压变化速率。

3.计算每个电容上的电压:根据串联电路的特性,电压在各个电容之间按照电容值的倒数分配,所以每个电容上的电压可以通过电压除以总电容再乘以各个电容的倒数得到,即Vi=V*Ct/Ci。

通过这些基本公式,我们可以计算串联电容电路中的电流和电压分布情况,从而了解电路的行为和性能。

最后,我们来讨论串联电感电路的计算方法。

串联电感电路是指将两个或多个电感连接在一起,电流依次通过各个电感。

在串联电路中,电压按照电感值的比例分配。

如何计算电路中的电流电压和功率

如何计算电路中的电流电压和功率

如何计算电路中的电流电压和功率如何计算电路中的电流、电压和功率电流、电压和功率是电路中的基本电学量,它们对电路的运行和性能起着重要的作用。

通过正确计算电流、电压和功率,可以帮助我们更好地理解电路的工作原理和性能特点。

下面将介绍如何计算电路中的电流、电压和功率。

一、电流的计算方法电流是电荷在单位时间内通过导体横截面的数量,通常用字母I表示。

电流的单位是安培(A)。

根据欧姆定律,电流等于电压除以电阻,即I = V/R。

二、电压的计算方法电压是电势差,通常用字母V表示。

电压的单位是伏特(V)。

根据欧姆定律,电压等于电流乘以电阻,即V = I*R。

三、功率的计算方法功率是电路中每单位时间内转换或传输的能量,通常用字母P表示。

功率的单位是瓦特(W)。

根据功率公式,功率等于电流乘以电压,即P = I*V。

四、电路中电流、电压和功率的计算案例1. 串联电路计算:在串联电路中,各个元件按照串联的方式连接,电流在各个元件之间保持不变。

如果已知电源电压和电阻的数值,可以通过欧姆定律计算电流。

例如,假设电源电压为12伏特,总电阻为4欧姆,根据欧姆定律可知电流为I = V/R = 12/4 = 3安培。

利用电流和电阻的数值,可以计算出各个元件的电压,再根据功率公式计算功率。

2. 并联电路计算:在并联电路中,各个元件按照并联的方式连接,电压在各个元件之间保持不变。

可以通过欧姆定律计算总电阻,然后根据功率公式和电压计算功率。

例如,假设并联电路总电压为10伏特,电阻分别为2欧姆和4欧姆,则总电阻为1/(1/2 + 1/4) = 4/3欧姆。

总电流为I = V/R = 10/(4/3) = 7.5安培。

根据各个元件的电阻和总电流,可以计算各个元件的电流和功率。

3. 混合电路计算:在混合电路中,既有串联又有并联的元件,需要综合运用欧姆定律和功率公式进行计算。

根据电路的连接方式,将电路分解成串联和并联的部分,再分别计算各自的电流和电压,最后根据功率公式计算功率。

简单的 kcl 定理计算支路电流

简单的 kcl 定理计算支路电流

简单的 kcl 定理计算支路电流KCL定理,也称为电路定理,是电路中最重要的定理之
一。

它的主要原理是:在任何一个电路节点,电流的总和等于零。

这意味着,如果有N个支路连接到一个节点,那么
电流的总和应该等于零。

KCL定理可以用来解决任何支路电流计算问题。

为了计
算支路电流,首先需要确定电路中的所有支路。

然后,确定每个支路的电流,并用KCL定理将它们组合起来。

例如,下图显示了一个简单的回路,其中有三个支路:A、B和C。

要计算支路A、B和C的电流,首先应该使用KCL定理:A + B + C = 0
因此,可以使用下面的公式求解:A = -(B + C)
B = -(A + C)
C = -(A + B)
现在,假设支路A的电流是Ia,支路B的电流是Ib,支
路C的电流是Ic。

由于我们已经知道Ia的值,因此可以使用
上述公式计算Ib和Ic的值:Ib = -(Ia + Ic)
Ic = -(Ia + Ib)
因此,计算支路电流就是利用KCL定理,根据电路节点上的电流值,用一系列公式来求解出支路电流的值。

这是一个简单而有效的方法,可以用来解决复杂电路中支路电流计算的问题。

高中物理电路的简化的方法[整理版]

高中物理电路的简化的方法[整理版]

高中物理电路的简化的方法?[ 标签:高中物理,电路 ]解决时间:2009-09-26 00:33满意答案好评率:66%1、节点法就是标出所有的连接点(电路元件左右两端),用导线直接连在一起的算一个连接点,用同一个字符来标示,然后画出串、并联关系非常明确的等效电路图,再进行简化。

2、局部化简法从局部入手,找出其中的串联、并联部分。

例,某段电路有R1、R2两个电阻串联,又与R3并联。

则把R1、R2这两个电阻去掉,换成一个电阻,记为R12,连入原图中。

然后把R12和R3都去掉,换成一个电阻,记为R(12)/3连入原图中。

你会发现这样下去,电路图越来越简单,并且看你自己标记的电阻符号,你就知道其关系了。

如果1、2两电阻串联,3、4两电阻串联,然后再并上。

记为R(12)/(34)如2、3并联,前串1、后串4,记为R1(2/3)4求高中物理电路图简化方法2009-1-23 13:52浏览次数:1426次2009-1-23 13:55最佳答案:1、元件的等效处理,理想电压表--开路、理想电流表--短路;2、电流流向分析法:从电源一极出法,依次画出电流的分合情况。

注意:○1有分的情况,要画完一路再开始第二路,不要遗漏。

○2一般先画干路,再画支路。

3、等势点分析法:先分析电路中各点电势的高低关系,再依各点电势高低关系依次排列,等电势的点画在一起,再将各元件依次接入相应各点,就能看出电路结构了。

4、弄清结构后,再分析各电表测量的是什么元件的电流或电压。

说明:2、3两点往往是结合起来用的。

这是我复制来的,多做些题目仔细体会一下高中物理串联、并联电路的简化来源:4221学习网整理| 作者:未知| 本文已影响683 人在我们平常所遇到的串联、并联电路问题中,最头痛的莫过于碰到一个复杂的电路而不知如何下手。

其实,对于物理中的复杂电路计算,可采取简化电路的方法,化为几个简单的问题进行解决。

简化电路的原则是根据题目提出的要求,取消被短路与开路的器件,保留通路的器件,从而简化出其等效电路。

电路计算公式

电路计算公式

有关电路的公式
标准式:R=U/I部分电路欧姆定律公式:I=U/R
⑴电阻 R
R=ρL/S注:其中ρ不是,而是导线材料在常温下长度为1m横截面积为1mm^2时的阻值
②电阻等于电压除以电流R=U÷I
③电阻等于电压平方除以电功率R=UU÷P
⑵电功 W
电功等于电流乘电压乘时间 W=UIt普适公式
电功等于电功率乘以时间 W=Pt
电功等于电荷乘电压 W=QU
电功等于电流平方乘电阻乘时间W=I×IRt纯电阻电路
电功等于电压平方除以电阻再乘以时间W=U·U÷R×t同上
⑶电功率 P
①电功率等于电压乘以电流 P=UI
②电功率等于电流平方乘以电阻 P=IIR纯电阻电路
③电功率等于电压平方除以电阻P=UU÷R同上
④电功率等于电功除以时间 P=W:Tt
⑷电热 Q
电热等于电流平方成电阻乘时间 Q=IIRt普适公式
电热等于电流乘以电压乘时间 Q=UIt=W纯电阻电路。

电流计算公式

电流计算公式

、静电学1.两种电荷、电荷守恒定律、元电荷:(e=1.60×10-19C);带电体电荷量等于元电荷的整数倍2.库仑定律:F=kQ1Q2/r2(在真空中){F:点电荷间的作用力(N),k:静电力常量k=9.0×109N•m2/C2,Q1、Q2:两点电荷的电量(C),r:两点电荷间的距离(m),方向在它们的连线上,作用力与反作用力,同种电荷互相排斥,异种电荷互相吸引}3.电场强度:E=F/q(定义式、计算式){E:电场强度(N/C),是矢量(电场的叠加原理),q:检验电荷的电量(C)}4.真空点(源)电荷形成的电场E=kQ/r2 {r:源电荷到该位置的距离(m),Q:源电荷的电量}5.匀强电场的场强E=UAB/d {UAB:AB两点间的电压(V),d:AB两点在场强方向的距离(m)}6.电场力:F=qE {F:电场力(N),q:受到电场力的电荷的电量(C),E:电场强度(N/C)}7.电势与电势差:UAB=φA-φB,UAB=WAB/q=-ΔEAB/q8.电场力做功:WAB=qUAB=Eqd{WAB:带电体由A到B时电场力所做的功(J),q:带电量(C),UAB:电场中A、B两点间的电势差(V)(电场力做功与路径无关),E:匀强电场强度,d:两点沿场强方向的距离(m)}9.电势能:EA=qφA {EA:带电体在A点的电势能(J),q:电量(C),φA:A点的电势(V)}10.电势能的变化ΔEAB=EB-EA {带电体在电场中从A位置到B位置时电势能的差值}11.电场力做功与电势能变化ΔEAB=-WAB=-qUAB (电势能的增量等于电场力做功的负值)12.电容C=Q/U(定义式,计算式) {C:电容(F),Q:电量(C),U:电压(两极板电势差)(V)}13.平行板电容器的电容C=εS/4πkd(S:两极板正对面积,d:两极板间的垂直距离,ω:介电常数)常见电容器〔见第二册P111〕14.带电粒子在电场中的加速(V o=0):W=ΔEK或qU=mVt2/2,Vt=(2qU/m)1/215.带电粒子沿垂直电场方向以速度V o进入匀强电场时的偏转(不考虑重力作用的情况下)类似平抛运动平行电场方向:初速度为零的匀加速直线运动d=at2/2,a=F/m=qE/m 垂直电场方向:匀速直线运动L=V ot(在带等量异种电荷的平行极板中:E=U/d)二、恒定电流1.电流强度:I=q/t{I:电流强度(A),q:在时间t内通过导体横载面的电量(C),t:时间(s)}2.欧姆定律:I=U/R {I:导体电流强度(A),U:导体两端电压(V),R:导体阻值(Ω)}3.电阻、电阻定律:R=ρL/S{ρ:电阻率(Ω•m),L:导体的长度(m),S:导体横截面积(m2)}4.闭合电路欧姆定律:I=E/(r+R)或E=Ir+IR也可以是E=U内+U外{I:电路中的总电流(A),E:电源电动势(V),R:外电路电阻(Ω),r:电源内阻(Ω)}5.电功与电功率:W=UIt,P=UI{W:电功(J),U:电压(V),I:电流(A),t:时间(s),P:电功率(W)}6.焦耳定律:Q=I2Rt{Q:电热(J),I:通过导体的电流(A),R:导体的电阻值(Ω),t:通电时间(s)}7.纯电阻电路中:由于I=U/R,W=Q,因此W=Q=UIt=I2Rt=U2t/R8.电源总动率、电源输出功率、电源效率:P总=IE,P出=IU,η=P出/P总{I:电路总电流(A),E:电源电动势(V),U:路端电压(V),η:电源效率}9.电路的串/并联串联电路(P、U与R成正比) 并联电路(P、I与R成反比)电阻关系R串=R1+R2+R3+ 1/R并=1/R1+1/R2+1/R3+电流关系I总=I1=I2=I3 I并=I1+I2+I3+电压关系U总=U1+U2+U3+ U总=U1=U2=U3功率分配P总=P1+P2+P3+ P总=P1+P2+P3+三、磁场1.磁感应强度是用来表示磁场的强弱和方向的物理量,是矢量,单位T),1T=1N/A•m2.安培力F=BIL;(注:L⊥B) {B:磁感应强度(T),F:安培力(F),I:电流强度(A),L:导线长度(m)}3.洛仑兹力f=qVB(注V⊥B);质谱仪〔见第二册P155〕{f:洛仑兹力(N),q:带电粒子电量(C),V:带电粒子速度(m/s)}4.在重力忽略不计(不考虑重力)的情况下,带电粒子进入磁场的运动情况(掌握两种):(1)带电粒子沿平行磁场方向进入磁场:不受洛仑兹力的作用,做匀速直线运动V=V0(2)带电粒子沿垂直磁场方向进入磁场:做匀速圆周运动,规律如下a)F向=f洛=mV2/r=mω2r=mr(2π/T)2=qVB;r=mV/qB;T=2πm/qB;(b)运动周期与圆周运动的半径和线速度无关,洛仑兹力对带电粒子不做功(任何情况下);(c)解题关键:画轨迹、找圆心、定半径、圆心角(=二倍弦切角)。

电线电流计算公式

电线电流计算公式

电线电流计算公式
电线电流计算的常用公式是:电流(I)等于电压(U)除以电阻(R),即
I=U/R。

在电线电缆工作的情况下,还有以下两个计算公式:
1. 单相电流计算公式:I=P÷(U×cosΦ),其中P代表功率(W),U代表电压(220V),cosΦ代表功率因素(),I代表相线电流(A)。

2. 三相电流计算公式:I=P÷(U××cosΦ),其中P、U和cosΦ的含义同上。

此外,一般铜导线的安全截流量为5-8A/平方毫米,铝导线的安全截流量为3-5A/平方毫米。

在单相220V线路中,每1KW功率的电流在4-5A左右,在三相负载平衡的三相电路中,每1KW功率的电流在2A左右。

请注意,不同线径的导线有着不同的载流量,具体的载流量建议参照相关资料或者咨询专业电工,以保证安全使用。

高中物理电路的简化的方法

高中物理电路的简化的方法

高中物理电路的简化的方法?[标签:高中物理,电路]解决时间:2009-09-26 00:33满意答案好评率:66%1、节点法就是标出所有的连接点(电路元件左右两端),用导线直接连在一起的算一个连接点,用同一个字符来标示,然后画出串、并联关系非常明确的等效电路图,再进行简化。

2、局部化简法从局部入手,找出其中的串联、并联部分。

例,某段电路有R1、R2两个电阻串联,又与R3并联。

则把R1、R2这两个电阻去掉,换成一个电阻,记为R12,连入原图中。

然后把R12和R3都去掉,换成一个电阻,记为R(12)/3连入原图中。

你会发现这样下去,电路图越来越简单,并且看你自己标记的电阻符号,你就知道其关系了。

如果1、2两电阻串联,3、4两电阻串联,然后再并上。

记为R(12)/(34)如2、3并联,前串1、后串4,记为R1(2/3)4求高中物理电路图简化方法2009-1-23 13:52浏览次数:1426次2009-1-23 13:55最佳答案:1、元件的等效处理,理想电压表--开路、理想电流表--短路;2、电流流向分析法:从电源一极出法,依次画出电流的分合情况。

注意:○1有分的情况,要画完一路再开始第二路,不要遗漏。

○2一般先画干路,再画支路。

3、等势点分析法:先分析电路中各点电势的高低关系,再依各点电势高低关系依次排列,等电势的点画在一起,再将各元件依次接入相应各点,就能看出电路结构了。

4、弄清结构后,再分析各电表测量的是什么元件的电流或电压。

说明:2、3两点往往是结合起来用的。

这是我复制来的,多做些题目仔细体会一下高中物理串联、并联电路的简化来源:4221学习网整理| 作者:未知| 本文已影响683 人在我们平常所遇到的串联、并联电路问题中,最头痛的莫过于碰到一个复杂的电路而不知如何下手。

其实,对于物理中的复杂电路计算,可采取简化电路的方法,化为几个简单的问题进行解决。

简化电路的原则是根据题目提出的要求,取消被短路与开路的器件,保留通路的器件,从而简化出其等效电路。

串联电路的计算

串联电路的计算

串联电路的计算
好的,下面为你提供串联电路的计算方法:
串联电路基本特点:
1. 总电阻等于各电阻之和,即$R=R1+R2+...+Rn$。

2. 总电压等于各部分电压之和,即$U=U1+U2+...+Un$。

3. 总电流等于各部分电流之和,即$I=I1+I2+...+In$。

串联电路的简单计算规则:
1. 在计算之前,需要明确电路中的各个电阻值。

2. 通过观察电路图,明确电压表和电流表的测量对象。

3. 利用串联电路的基本特点和欧姆定律进行计算。

需要注意的是,在进行串联电路计算时,需要考虑到电路中各个电阻之间的相互影响,以及电压和电流的分配关系。

如果需要计算更复杂的串联电路问题,建议你提供详细的电路图和相关参数,以便我能更好地为你解答。

第二讲 电路及简单计算2--基尔霍夫定律

第二讲 电路及简单计算2--基尔霍夫定律
U3
U
5
U6
U7
太原铁路职工培训基地
对电路中的任一回路,沿任意循行方向转一周,其 电位降等于电位升。或,电压的代数和为 0。 电位降为正 I1 I 2 a + U1 R1 R2 I3 R3 #2 #3 b
即: U
0
电位升为负
+
_ U2
#1
例如: 回路#1
I1R1 I3R3 U 1
电位降 电位升
回路:由支路构成的闭合路径。
网孔:未被其他支路分割的单孔回路。 I1 I2 a 支路:共3条 R2 R1 + + 节点:a、 b R3 #2 #1 (共2个) U 2 _ U1 I3 #3 回路:共3个 b
太原铁路职工培训基地
6条支路 4个结点 7个回路 3个网孔
U1
R3
R1
R4 R6 R5
U2 R2
有流出结点的支路电流的代数和恒等于零。
即:
i 0
I1+ I3+ I2= 0
I1
U1 R1
I1- I4- I6= 0
I6+ I5+ I2= 0
R3
I4 I5
R4 R6 I 6 R5
I3
U2 R 2
I2
太原铁路职工培训基地 二、基尔霍夫电流定律 (KCL)
定律:在集总电路中,任何时刻,对任一结点,所
太原铁路职工培训基地
二、基尔霍夫电流定律 (KCL) 对任何节点,在任一瞬间,流入节点的电流之和 等于由节点流出的电流之和。或者说,在任一瞬间
,一个节点上电流的代数和为 0。

I2
I1
I1 I 3 I 2 I 4
或: I3

电路效率计算公式

电路效率计算公式

电路效率计算公式
1. 电路效率的定义。

- 电路效率(eta)是指电路输出功率(P_出)与输入功率(P_入)的比值。

2. 计算公式。

- eta=frac{P_出}{P_入}×100%
- 对于纯电阻电路,如果已知电阻R两端的电压U、通过的电流I,输入功率P_入 = UI(电源提供的总功率)。

- 若电路中有发热等能量损耗,例如电阻R的发热功率P_损=I^2R,输出功率P_出=P_入-P_损,然后再根据eta=frac{P_出}{P_入}×100%计算效率。

- 在串联电路中,如果有多个电阻R_1、R_2·s,总电阻R = R_1+R_2+·s,电流I=(U)/(R)(U为电源电压),总功率P_入=UI = frac{U^2}{R}。

如果R_1为负载电阻(输出部分),R_2为损耗电阻(例如导线电阻等),则P_出=frac{U_1^2}{R_1}(U_1为R_1两端电压),P_损=frac{U_2^2}{R_2}(U_2为R_2两端电压),同样可根据eta=frac{P_出}{P_入}×100%计算效率。

- 在并联电路中,总电阻R=frac{R_1R_2}{R_1 + R_2}(对于两个电阻并联情况),总电流I = I_1+I_2+·s,总功率P_入=UI。

若R_1为负载电阻,R_2为损耗电阻,P_出和P_损的计算要根据并联电路的电压特点(各支路电压相等,等于电源电压U),P_出=frac{U^2}{R_1},P_损=frac{U^2}{R_2},再用
eta=frac{P_出}{P_入}×100%求效率。

电路中相关计算公式

电路中相关计算公式

电路中相关计算公式一、欧姆定律导体中的电流I和导体两端的电压U成正比,和导体的电阻R成反比,即I=U/R 这个规律叫做欧姆定律。

如果知道电压、电流、电阻三个量中的两个,就可以根据欧姆定律求出第三个量,即I=U/R,R=U/I,U=IR在交流电路中,欧姆定律同样成立,但电阻R应该改成阻抗Z,即I =U/Z二、功率因数1、电源的总功率中应包括电阻的有功功率和电感的无功功率,这个总功率称为视在功率,符号为S,单位是V?A(伏安)。

视在功率与有功功率和无功功率的大小关系是:S=√P2+Q2L有功功率占视在功率中的比例称为功率因数,符号为cosΦ,cosΦ=P÷S=UR÷U=R÷Z。

cosΦ的值从0到1,值越大说明有功功率占视在功率的份额越大,也说明电能的利用率越高。

由于无功功率只是与电源交换能量,而不是将电能转换为其它可用能量,但交换能量的电流在电路中流动,会在电路的电阻上转化为热能而消耗掉一部分电能,因此,无功功率越小越好。

2、功率因数的提高,电感性电路中电流的相位落后于电压,角度在0°~90°之间。

其中电阻的成分越大,电流落后于电压的角度越小,cosΦ值越大;电阻的成分越小,电流落后于电压的角度越大,cosΦ值越小。

由于电感的无功功率占有电源的容量,并在线路上消耗一定的能量,在生产中,希望电感的无功功率越小越好。

电容在电路中,流过电容的电流比电压越前90°,恰好与电感电路中电流电压的相位关系相反,也就是说两者与电源交换能量的时间不同。

电感从电源吸取能量转变为磁能时,正好是电容将其储备的电能返还电源的时候,如果把这两个组件接在一起,电感所需能量可由电容提供一部分,而电容充电时所需电能也恰好能由电感提供,一部分无功电能将在电容与电感之间转换,而不再通过电源。

对电源来讲,负担电感的部分能量将减少,意味着电路的功率因数cosΦ提高。

如果把电容与线圈串联,线圈两端的电压就不再是原来所加的电压。

串联电路基本计算

串联电路基本计算

串联电路基本计算串联电路是一种电路连接方式,在这个方式下,多个电子元件按顺序连接在一起形成一个电路。

串联电路有一些基本的计算方法和规律。

下面将详细介绍串联电路的基本计算。

首先,需要了解串联电路中的电阻计算方法。

在串联电路中,电阻值会相加。

如果串联电路中有两个电阻R1和R2,则串联电路的总电阻Rt等于两个电阻的和,即Rt=R1+R2、例如,如果R1=2Ω,R2=3Ω,则串联电路的总电阻Rt=2+3=5Ω。

在串联电路中,电流的取值相同,即电流值在电路中是保持不变的。

电流按照欧姆定律的原则来计算。

根据欧姆定律,电流I等于电压V除以电阻R,即I=V/R。

在串联电路中,串联电路的总电压等于各个电阻的电压之和。

所以,如果已知串联电路的总电流I和总电阻Rt,可以通过乘法求得总电压V,即V=I*Rt。

在串联电路中,各个电子元件之间的电压分配是依据其电阻值的比例来进行的。

根据欧姆定律,串联电路中每个电子元件的电压等于电流与其电阻的乘积,即V=R*I。

所以,在串联电路中,如果已知总电流I和各个电子元件的电阻值,可以通过乘法求得各个电子元件之间的电压分配。

当然,如果已知串联电路中的总电流I和总电阻Rt,在求解电子元件的电压分配时,可以通过串联电路的所在位置计算每个电子元件的电压。

公式为V1=R1*I,V2=R2*I,依次类推。

例如,如果总电流I=2A,总电阻Rt=5Ω,第一个电子元件的电阻R1=2Ω,则电子元件1的电压为V1=2*2=4V。

类似的,如果第二个电子元件的电阻R2=3Ω,则电子元件2的电压为V2=3*2=6V。

再者,在串联电路中,功率的计算也是非常重要的。

根据欧姆定律,功率等于电压与电流的乘积,即P=V*I。

在串联电路中,总功率等于各个电子元件的功率之和。

所以,如果已知总电压V、总电流I和总电阻Rt,可以通过乘法求得总功率P,即P=V*I。

同样的,如果已知各个电子元件的电阻和功率值,可以通过乘法求得各个电子元件的功率值。

电路简化方法

电路简化方法

电路简化方法电路简化是指通过一定的方法和技巧,将复杂的电路简化为简单的等效电路,以便更好地理解和分析电路的行为。

电路简化方法在电子工程领域中具有重要的意义,它可以帮助工程师快速解决电路设计和故障排除中遇到的问题。

本文将介绍几种常用的电路简化方法。

一、串并电阻简化法串并电阻简化法是用于简化电路中的串联和并联电阻的方法。

对于串联电阻,可以将它们的电阻值相加得到等效电阻;对于并联电阻,可以将它们的导纳值相加得到等效导纳,然后再求得等效电阻。

这样可以将复杂的电路简化为一个等效电阻,从而简化了电路的分析和计算。

二、戴维南定理戴维南定理是一种常用的电路简化方法,它利用了线性电路的叠加性质。

根据戴维南定理,任意一个电路可以看作是由一组电压源和电流源以及它们的内阻构成的。

通过将电路中的各个电源和内阻分别短路或开路,可以得到一系列简化电路。

然后利用线性电路的叠加性质,将这些简化电路的电流和电压分别相加,得到原始电路的电流和电压。

这样可以将复杂的电路简化为一系列简单的电路,从而方便了电路的分析和计算。

三、戴维南等效电阻戴维南等效电阻是一种常用的电路简化方法,它利用了电路中的等效电阻来简化电路。

对于线性电阻网络,可以通过计算出它的戴维南等效电阻来简化电路。

戴维南等效电阻是指将电路中的所有电源置零,并断开所有电流源和电压源,然后在两个端口之间施加一个测试电流,计算出两个端口之间的电压,最后将测试电流和两个端口之间的电压相除,得到戴维南等效电阻。

这样可以将复杂的电路简化为一个等效电阻,从而方便了电路的分析和计算。

四、Norton等效电流Norton等效电流是一种常用的电路简化方法,它利用了电路中的等效电流来简化电路。

对于线性电流网络,可以通过计算出它的Norton等效电流来简化电路。

Norton等效电流是指将电路中的所有电源置零,并断开所有电流源和电压源,然后在两个端口之间施加一个测试电压,计算出两个端口之间的电流,最后将测试电压和两个端口之间的电流相除,得到Norton等效电流。

电路中各点电位的计算

电路中各点电位的计算

途径 :B点 R1 A点 R2 D点(零电位点)
VB = - R1I-R2I= -5×3A-4×3A = -27V
C点旳电位: 以A点位零电位点时VC=30V 途径 :C点 R3 D点
VC = R3I= 2×3A= 6V
11
阐明:两点间旳电压其实就是两点间旳电位差。 即UAB=VA-VB
A
HA
HAB
电阻上旳电压降方向和大小 都是由流过它旳电流来拟定。 电流流入旳方向为正极,电 流流出旳方向为负极。电压 降方向与电流方向一致。
5
计算下列各点电位
从这一点经过一定旳途径绕到零电位旳点,该 点旳电位即等于此途径全部电压降旳代数和。
A + - + R-
Hale Waihona Puke EIB + - -R+
E
I
6
VA=E+IR VB=E-IR
电位。
+
-
+
解: 1、选择A点为零电位点,VA=0V 2、标出电流旳参照方向,标出
-
各元件电压降方向;计算电
-
零电位 点
+- + 电流旳大小为
流大小。
I
E1
33 3A
R1 R2 R3 5 4 2
8
3电、路计算中电某路点中旳某电点位旳电与位所 选a择、选旳择绕途行径途绕径到无零电关位点。
+
HB
B
HAB=HA-HB
12
电路中两点间旳电压与 VC零=电1位8V点旳选择无关。 VB即= 电-1位5V是一种相对值,
而电压是一种绝对值。 UCB=VC-VB=18-(-15)=33V
VB = -27V VC = 6V

串联电路基本计算

串联电路基本计算

串联电路计算一.串联电路的基本性质:(图1)在串联电路中1. I=I 1=I 2电流强度处处相等;2. U=U 1+U 2总电压等于各导体两端电压的和;3. R=R 1+R 2总电阻等于各导体电阻的和;4. U 1/U 2=R 1/R 2串联电阻有分压作用,电压的分配与电阻成比。

图1二.基本计算1.如图2所示,电源电压为9伏,电铃的工作电流为0.2安,串联一个15欧的电阻后电铃正常工作,求:,电铃的工作电阻多大?图22.电阻R 1=12欧,将它与电阻R 2串联后接到8伏的电压上,已知R 2两端的电压是2伏,求R 2的阻值。

3.如图3所示电路中,灯泡L 的电阻R =20欧,正常工作时的电压为3伏,现有一个电压为4.5伏的电源,要使小灯能正常工作,则必须怎样连接入一个多大的电阻?4、图4所示,电阻R 1为24欧,电键K 断开时,电流表的示数为0.3表的示数为0.5安,则(1)电源电压为多大?(2)电阻R 2多大?图45、在图21所示的电路中,电源电压为6伏且不变,电阻R 1的阻值为10欧,闭合电键S ,电流表示数为0.2安,求:(1)电阻R 2的阻值;(2)电压表V 1的示数(3)电压表V 2的示数7.把8欧和4欧的电阻串联在电路中,当通过4欧电阻的电流为0.2安时,它两端的电压是 伏,通过8欧电阻的电流为安,电路总电压为伏。

8.甲、乙两灯串联在8伏的电路上,已知两灯电阻R 甲∶R 乙之比为1∶3,通过甲的电流是0.2安,则R 甲为欧,乙灯两端的电压是伏。

9.如图5所示,长度相同、横截面积不同的同种金属棒AB 和BC 连接在一起。

流过AB 的电流为I AB ,流过BC 的电流为I BC ,则I AB _______I BC ,导体AB 和BC 两端的电压分别为U AB 和U BC ,则U AB _______U BC (填“大于”、“等于”或“小于”)。

10、如图6所示的电路中,电源电压保持9伏不变,定值电阻R 1为5欧,滑动变阻器最大电阻为10欧,当滑片由a 端滑向b 端的过程中,电压表的示数变化范围为伏,电流表示数变化范围为安。

简单电路中的电流和电压计算

简单电路中的电流和电压计算

简单电路中的电流和电压计算电流和电压是电路中最基本的概念,理解和计算它们的数值对于电路分析和设计至关重要。

本文将详细介绍简单电路中电流和电压的计算方法。

首先,让我们从电流开始。

电流的定义是单位时间内通过导体的电荷量。

用数学表达式表示为:电流(I)= 电荷量(Q)/ 时间(t)其中,电流的单位是安培(A),电荷量的单位是库仑(C),时间的单位是秒(s)。

在简单电路中,电流通常是通过电阻器、电源和其他元件的。

要计算电流,可以使用欧姆定律,它表达了电流、电压和电阻之间的关系:电流(I)= 电压(V)/ 电阻(R)欧姆定律告诉我们,当已知电压和电阻时,可以计算出电流的数值。

接下来,让我们看一下电压的定义和计算方法。

电压是指电路中两点之间的电势差,也可以理解为电荷在电路中的推动力。

用数学表达式表示为:电压(V)= 电势差(ΔV)/ 运动电荷的电量(q)其中,电压的单位是伏特(V),电势差的单位也是伏特(V),运动电荷的电量的单位是库仑(C)。

在简单电路中,电压通常由电源提供。

如果电路中只有一个电源,那么整个电路中的电压将等于电源的电压。

但如果电路中有多个电源,那么需要进行电压分配计算。

电压分配计算可以使用电路中的电阻分压原理。

该原理指出,当电压通过串联电阻时,电压将按照电阻的比例进行分配。

例如,如果一个电路中有两个串联的电阻,电压将按照它们的电阻比例进行分配。

此外,如果电路中有并联的电阻,则电压在各个电阻之间是相等的。

综上所述,简单电路中的电流和电压计算方法如下:1. 对于电流:a. 如果已知电压和电阻,可以使用欧姆定律计算电流。

b. 电流等于单位时间内通过导体的电荷量。

2. 对于电压:a. 如果电路中只有一个电源,整个电路中的电压等于电源的电压。

b. 如果电路中有多个电源,需要进行电压分配计算。

c. 电压分配计算可以使用电路中的电阻分压原理。

以上是关于简单电路中电流和电压计算的基本方法。

理解这些概念和计算方法,有助于我们准确分析和设计电路。

电路中的电流计算

电路中的电流计算

电路中的电流计算电路是电子设备中不可或缺的部分,而电路中的电流计算是电路设计与分析的基础。

本文将介绍电路中的电流计算方法,以及相关的公式和技巧。

1. 电流的定义和单位电流是电荷在单位时间内通过导线或电路的数量。

通常用字母"I"表示,单位是安培(A)。

安培的定义是每秒通过导线横截面的电荷量,即1安培等于每秒1库仑的电荷通过导线。

在电路中,电流的方向是从正极流向负极。

2. 电压和电阻对电流的影响根据欧姆定律(Ohm's law),电路中的电流与电压和电阻之间有直接的关系。

欧姆定律可以表示为:电流(I)等于电压(V)与电阻(R)的比值,即I = V/R。

3. 串联电路中的电流计算串联电路是指电路中各个元件依次连接的电路。

在串联电路中,电流在各个元件中保持不变,即相同的电流通过电路中的每个元件。

因此,可以使用以下方法计算串联电路中的总电流:- 将电路中所有的电阻相加,得到总电阻(Rt)。

- 使用欧姆定律计算总电流(It):It = V/Rt,其中V为电路中的总电压。

4. 并联电路中的电流计算并联电路是指电路中的各个元件并联连接的电路。

在并联电路中,每个元件都接收相同的电压,而电流在各个元件之间分流。

要计算并联电路中的总电流,可以使用以下方法:- 将电路中所有的电阻的倒数相加,得到总电阻的倒数(1/Rt)。

- 使用欧姆定律和总电阻的倒数计算总电流(It):It = V * (1/Rt),其中V为电路中的总电压。

5. 混合电路的电流计算混合电路是指由串联和并联组成的复杂电路。

在混合电路中,可以根据需要使用串联和并联的电流计算方法来计算电路中的电流。

- 首先,根据电路的拓扑结构,将电路分解为串联和并联的元件。

- 对于串联部分,使用串联电路的电流计算方法计算总电流。

- 对于并联部分,使用并联电路的电流计算方法计算总电流。

- 最后,将串联和并联的总电流相加得到混合电路中的总电流。

6. 电流计算的注意事项在进行电流计算时,需要注意以下几点:- 保持单位一致,例如电压使用伏特(V),电阻使用欧姆(Ω),电流使用安培(A)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电学计算训练
串并联电路的特点:
电路物理量
类型
电流电压电阻比例关系简单电路图串联电路
并联电路
电学计算公式汇总
类别
物理量物理量
符号
基本单位
及符号
常用单位
及符号
单位换算计算公式
电流
电压
电阻
电功(电能)
电功率
电热
针对训练:
1、小红练习使用电压表时,连接了如图22所示的电路,已知电阻R1为5Ω、R2为15Ω。

实验测得R1两端的电压U1为1.5V,求:
(1)通过R1的电流。

(2)电源的总功率。

2、将R1=4Ω的电阻和R2=6Ω的电阻串联,接在12V的电源上,求:①总电阻R;②电路中的电流I;③R1两端的电压U1和电功率P1?
3、如图14所示,电源电压为9V,标有“6V 6 W”字样的灯泡正常发光。

求(1)灯泡的电阻;
(2)电阻R的阻值大小和电功率?
4、(2009年辽宁省十二市)(8分)如图所示,小灯泡L标有“2.5V”字样。

闭合开关S后,灯泡L正常发光,此时电流表和电压表的示数分别是0.14A和6V。

求:
(1)电阻R的阻值
(2)此时灯L消耗的功率
5、如图19所示,电源电压U=12V,电热丝R1=4Ω,R2=8Ω。

(1)(3分)开关S闭合后电流表的示数为多少?
(2)(3分)开关S闭合后,电热丝R2在10s内产生的热量是多少?
6、如图甲所示是两电阻R1、R2各自的U-I图线。

求:(1)电阻R1的阻值为多大?
(2)如果把R1、R2两个电阻串联接成如图乙所示的电路时,电流表的示
数为0.1A。

求:①电阻R2的电功率。

②电阻R1、R2在1min内消耗的
电能之和。
