发变组保护

发变组保护

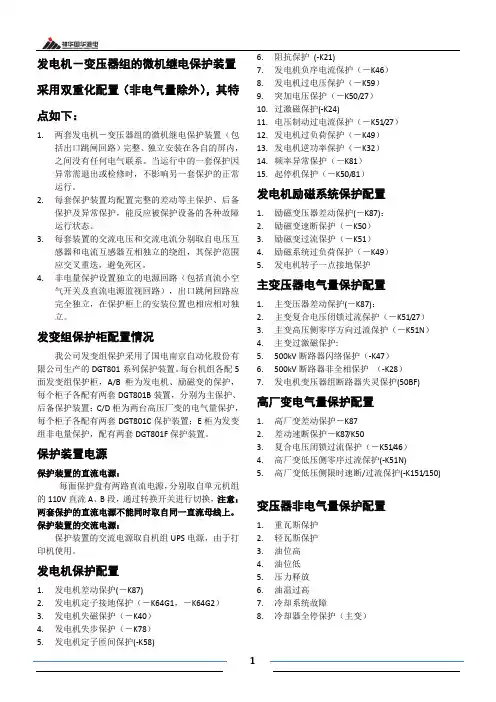

发电机-变压器组的微机继电保护装置采用双重化配置(非电气量除外),其特点如下:1.两套发电机-变压器组的微机继电保护装置(包括出口跳闸回路)完整、独立安装在各自的屏内,之间没有任何电气联系。

当运行中的一套保护因异常需退出或检修时,不影响另一套保护的正常运行。

2.每套保护装置均配置完整的差动等主保护、后备保护及异常保护,能反应被保护设备的各种故障运行状态。

3.每套装置的交流电压和交流电流分别取自电压互感器和电流互感器互相独立的绕组,其保护范围应交叉重迭,避免死区。

4.非电量保护设置独立的电源回路(包括直流小空气开关及直流电源监视回路),出口跳闸回路应完全独立,在保护柜上的安装位置也相应相对独立。

发变组保护柜配置情况我公司发变组保护采用了国电南京自动化股份有限公司生产的DGT801系列保护装置。

每台机组各配5面发变组保护柜,A/B柜为发电机、励磁变的保护,每个柜子各配有两套DGT801B装置,分别为主保护、后备保护装置;C/D柜为两台高压厂变的电气量保护,每个柜子各配有两套DGT801C保护装置;E柜为发变组非电量保护,配有两套DGT801F保护装置。

保护装置电源保护装置的直流电源:每面保护盘有两路直流电源,分别取自单元机组的110V直流A、B段,通过转换开关进行切换,注意:两套保护的直流电源不能同时取自同一直流母线上。

保护装置的交流电源:保护装置的交流电源取自机组UPS电源,由于打印机使用。

发电机保护配置1.发电机差动保护(-K87)2.发电机定子接地保护(-K64G1,-K64G2)3.发电机失磁保护(-K40)4.发电机失步保护(-K78)5.发电机定子匝间保护(-K58)6.阻抗保护(-K21)7.发电机负序电流保护(-K46)8.发电机过电压保护(-K59)9.突加电压保护(-K50/27)10.过激磁保护(-K24)11.电压制动过电流保护(-K51/27)12.发电机过负荷保护(-K49)13.发电机逆功率保护(-K32)14.频率异常保护(-K81)15.起停机保护(-K50/81)发电机励磁系统保护配置1.励磁变压器差动保护(-K87):2.励磁变速断保护(-K50)3.励磁变过流保护(-K51)4.励磁系统过负荷保护(-K49)5.发电机转子一点接地保护主变压器电气量保护配置1.主变压器差动保护(-K87):2.主变复合电压闭锁过流保护(-K51/27)3.主变高压侧零序方向过流保护(-K51N)4.主变过激磁保护:5.500kV断路器闪络保护(-K47)6.500kV断路器非全相保护(-K28)7.发电机变压器组断路器失灵保护(50BF)高厂变电气量保护配置1.高厂变差动保护-K872.差动速断保护-K87/K503.复合电压闭锁过流保护(-K51/46)4.高厂变低压侧零序过流保护(-K51N)5.高厂变低压侧限时速断/过流保护(-K151/150)变压器非电气量保护配置1.重瓦斯保护2.轻瓦斯保护3.油位高4.油位低5.压力释放6.油温过高7.冷却系统故障8.冷却器全停保护(主变)PT、CT的作用1.发电机中性点PT:40kVA、20kV/0.22KV二次电阻:0.47欧姆。

发电机的继电保护

发电机的继电保护
22
6. 反应100%定子绕组的接地保护 一是零序电压保护,能保护定子绕组的85%以上 二是用来消除零序电压保护不能保护的死区
发电机中性点加固定的工频偏移电压 附加直流或低频电源,将其电流注入定子绕组 利用发电机固有的三次谐波电势
23
发电机三次谐波电势的分布特点
US3
C0 f
1
U N 3 C0 f 2C0S
42
系统振荡时机端测量阻抗
X s 0 Z f gmin jX d / 2
43
4. 失磁保护的构成方式
44
转子低电压判据失磁保护方案
45
1.6 发电机-变压器组继电保护 的特点
1. 发电机-变压器组纵差保护的特点
47
2. 发变组中定子单相接地保护的特点
发变组中,发电机的中性点以不安不接地或经消 弧线圈接地
1. 发电机的故障类型及保护方式
定子绕组
• 定子绕组及引出线相间短路:采用纵差保护 • 定子绕组匝间短路:采用横差保护 • 定子绕组单相接地:采用零序电流和零序电压保护
转子绕组
• 转子绕组一点或两点接地:采用定期检测装置,或采 用一点和两点接地保护
• 转子绕组励磁电流消失:自动灭磁开关断开时连锁断 开发电机的断路器,或采用发电机失磁保护
i22dt

I
2 2*
t

A
发电机 凸级式发电
机或调相机
A
40
空气或氢气表面 冷却的隐极式发 电机
30
导线直接冷却的 100~300MW汽 轮发电机
6~15
发电机组容量越大,承受负序过负荷的能力越小,即A值越小
29
定子负序过电流保护的作用
主保护:对定子绕组电流不平衡而引起转子过热 的一种保护,是发电机的主保护之一

电厂运行发变组继电保护系统

电厂运行发变组继电保护系统

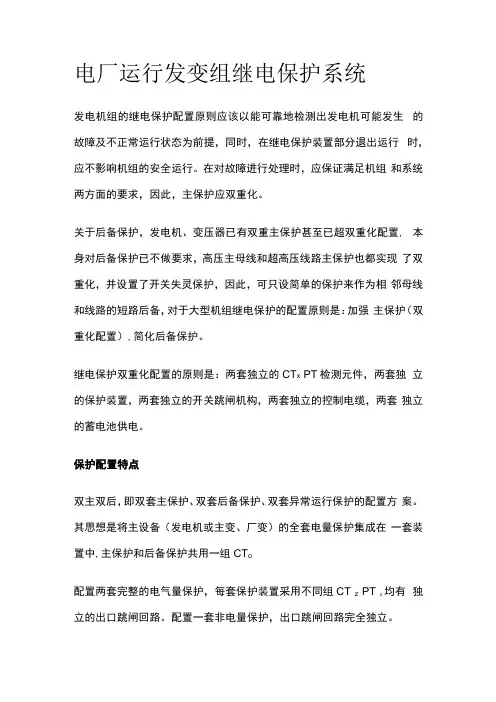

电厂运行发变组继电保护系统发电机组的继电保护配置原则应该以能可靠地检测出发电机可能发生的故障及不正常运行状态为前提,同时,在继电保护装置部分退出运行时,应不影响机组的安全运行。

在对故障进行处理时,应保证满足机组和系统两方面的要求,因此,主保护应双重化。

关于后备保护,发电机、变压器已有双重主保护甚至已超双重化配置, 本身对后备保护已不做要求,高压主母线和超高压线路主保护也都实现了双重化,并设置了开关失灵保护,因此,可只设简单的保护来作为相邻母线和线路的短路后备,对于大型机组继电保护的配置原则是:加强主保护(双重化配置),简化后备保护。

继电保护双重化配置的原则是:两套独立的CT x PT检测元件,两套独立的保护装置,两套独立的开关跳闸机构,两套独立的控制电缆,两套独立的蓄电池供电。

保护配置特点双主双后,即双套主保护、双套后备保护、双套异常运行保护的配置方案。

其思想是将主设备(发电机或主变、厂变)的全套电量保护集成在一套装置中,主保护和后备保护共用一组CT o配置两套完整的电气量保护,每套保护装置采用不同组CT z PT z均有独立的出口跳闸回路。

配置一套非电量保护,出口跳闸回路完全独立。

主变高压侧不设刀闸时,不设短引线保护。

如果发电机和主变可能分开运行,可不装设象常规发变组的所谓大差动保护。

主变和发电机过激励保护需要分开来配置,并且分别按自己的励磁特性来整定,作用于不同出口。

发电机差动保护,主变差动保护,厂变差动保护CT保护区相互交叉衔接,防止出现保护死区。

主变低压侧设置电压互感器,为发电机并网提供系统侧同期电压,同时, 为主变复合电压闭锁过流保护、主变低侧接地保护、主变过激磁保护提供测量电压。

为防止短路电流衰减导致后备保护拒动,发电机采用带记忆的复合电压闭锁过流保护作为后备保护。

主变压器后备保护采用复合电压闭锁过流保护,为保证保护对各侧母线有足够灵敏度,应采用低压侧复合电压闭锁。

在发电机非电量保护中设置发电机灭磁开关联跳保护,作用于发电机全停。

继电保护原理基础

继电保护原理基础

继电保护原理基础
继电保护是电力系统中常用的一种保护手段,它通过检测电力系统的异常状态,及时地切断故障电路,以保护设备和人员的安全。

其工作原理基于电路中的电流、电压、功率等物理量变化,利用继电器的动作来实现保护动作。

继电保护的基本原理是传感器将电力系统中的电流、电压等物理量转化为相应的信号,然后经过信号输出、信号处理等步骤,最终控制继电器动作。

一般来说,继电保护的工作流程包括以下几个步骤:
1. 传感器检测:传感器将电力系统中的电流、电压等物理量转化为电信号。

比如,电流互感器可以将高电压系统中的电流转化为低电压电流信号。

2. 信号输出:经过传感器检测后,得到的电信号需要进行处理,并输出给继电器。

这一步通常由信号处理模块完成,可以对信号进行放大、滤波等处理,以保证输出的信号稳定可靠。

3. 继电器动作:继电器是继电保护的核心组成部分,它根据输入的信号进行判断,并控制其触点的闭合或断开。

当电力系统出现异常情况时,继电器将根据预设的保护动作逻辑来进行相应的动作。

4. 保护动作:继电器动作后,将会触发保护设备执行相应的保护动作,如切断故障电路,保护设备免受进一步损坏。

继电保护的原理基于电力系统的物理量变化,通过传感器检测、信号输出、继电器动作和保护动作等步骤来实现对电力系统的保护。

不同类型的继电保护可以针对电压过高、电流过载、短路故障等不同故障情况进行保护,以确保电力系统运行的安全稳定。

发变组保护保护原理

发变组保护保护原理

华北电力大学
发变组保护原理
4、转子接地保护
• 对1MW及以下发电机的转子一点接地故障,可装设定期 检测装置。
• 1MW及以上的发电机应装设专用的转子一点接地保护装 置延时动作于信号,宜减负荷平稳停机,有条件时可动作 于程序跳闸。
• 对旋转励磁的发电机宜装设一点接地故障定期检测装置。
-摘自GB14285-2006继电保护和安全自动装置技术规程
华北电力大学
发变组保护原理
1、发电机差动保护
• 和应涌流,区外故障及其切除过程中由于两侧TA传变特 性不一致,都易导致差动保护误动;
dia
Id
dIA
Ir
图a 相电流波形
图b 差动电流和制动电流波形
1次判别 25次判别
华北电力大学
发变组保护原理
1、发电机差动保护
• 采用循环闭锁原理,进一步提高差动保护的可靠性; • 具有完善的抗TA饱和能力,以及故障恢复过程中不平
发变组保护原理
6、失步保护
jX
6区
5区 4区 3区
2区
1区
Xs B
Xt
减速失步
加速失步
-Rs -Rj 0
Rj
Rs
R
δ4
δ3
δ2 δ1
A
华北电力大学
7、逆功率保护
理论 传统
动作区 动作区
发变组保护原理
jQ
理想
P -Pset
• 对发电机变电动机运行的异常运行 方式,200MW及以上的汽轮发电机, 宜装设逆功率保护。
华北电力大学
发变组保护原理
华北电力大学
发变组保护原理
9、变压器差动保护
• 难点:
涌流的识别; TA饱和的识别; 和应涌流或区外故障切除后各侧TA暂态特性不一致导致的 差动保护误动。

发变组保护原理及配置介绍

发变组保护原理及配置介绍
发电机过激磁保护(59/81G-A/B) 保护发电机过激磁,即当电压升高和频率降低时工作磁通密度过高引起绝缘
过热老化的保护。
发电机注入式转子一点接地保护(64E-A) 保护检测励磁回路对地绝缘值,如发生一点接地,指示故障点位置及故障点
接地过渡电阻值。机组运行、开机过程及机组停运时注入式保护均应起保护 作用。转子一点接地保护装置不允许采用电容分压,该保护装置安装在励磁 系统屏柜中。 发电机转子一点接地保护(64E-B) 保护采用乒乓切换原理实现,保护检测励磁回路对地绝缘值,如发生一点接 地,指示故障点位置及故障点接地过渡电阻值。保护装置安装在励磁系统屏 柜中。
注入式定子接地保护装置布置在发电机保护A屏。 2 面主变压器电气量保护屏应完全独立,每个保护屏配置一套完整的主变
压器和高压厂用变压器的主、后备保护装置,能反应主变压器和高压厂用 变压器的各种故障及异常状态,并能动作于跳闸或发信号。 跳闸信号光纤传输装置主变侧布置在地下厂房高压电缆保护柜内,500kV侧 布置在地面GIS楼高压电缆保护柜内,光纤传输装置间均采用独立光缆连接 。
发电机注入式定子 100%一点接地保护(64G-A) 保护反应定子 100%绕组一点接地故障,包括发电机中性点附近某点经一定大小 的电弧电阻接地或该点绝缘电阻下降至整定值的一点接地故障。机组运行、开机 过程及机组停运时注入式保护均应起保护作用。
二、发变组保护配置
发电机 100%定子一点接地保护(64G-B) 采用基波零序与三次谐波电压保护共同组成 100%定子一点接地保护。基波零序过 电压保护取机端电压,设两段保护,低定值段带时限动作于信号,高定值段带时限 动作于停机。三次谐波电压保护取机端和中性点电压进行三次谐波比较。
故障引起压力过大时,释压器动作,释放油箱内的油压力,并同时动作于发信 号。

发变组保护的运行与动作处理

发变组保护的运行与动作处理

发变组保护的运行与动作处理摘要:现如今,随着时代的进步,电厂的建设越来越完善。

在电力设备的运转过程中,很多设备都有一套保护装置。

继电器保护装置在发电站设备出现故障时,把电力设备从故障端迅速隔离出来。

一个发电厂涵盖了各种电力设备,其中发电机和变压器是最重要的设备,这些设备在运转过程中设置了各种保护装备。

文章具体分析了发变组保护装备的原理,并对调试方法提出了建议。

关键词:发变组保护;运行;动作处理引言发电机-变压器组的继电保护装置在发电过程中,对发生的各种故障做出准确的判断,发出信号或者出口动作将故障隔离,对维护电厂及电力系统的安全稳定性发挥了重要作用。

对于发电厂内的微机保护装置,调试人员必须了解发电机-变压器组的各类保护原理及其调试方法,本文对其中部分重要的保护原理及其调试方法进行了阐述和分析。

1发变组保护的配置分类与原理1.1接线方式多种多样基本的发变组有三种接线方式,分别为单母线连接,无线母线连接和双母线连接。

单母线连接较其他两种较简单,整个连接只有一组母线,但由于所有入线和出线回路都必须与这条母线并列连接,一旦负载电器功率过高发生故障,将会影响整个线路的连接。

此外母线的分段接线,一般根据负载的不同功率可以将线路分为两到四段,在母线分段接线完成之后,可以减少故障的影响范围,但是当有一段母线出现故障而停止运行时,整个回路都不能运行,会造成大规模的停电事故。

但单母线的造价比较便宜,适用于负载电器设备较少的线路。

此在临修过程中可以添加单母线,可以有效避免对其他线路造成供电影响,减小故障的影响范围。

无母线连接是最广泛应用的,主要是由发电机与变压器直接相连,其操作方式简单,线路明确,后续的维修较检查简单,发现问题能及时填补疏漏,而且供电过程中成本较低,但不能很好地满足长距离的输电,距离对其有很大限制。

双母线连接项目中设置了两条母线。

将两条母线均匀地分配在电源和主线合理的位置上,使用方便,而且在检查修整过程中也能保证其供电正常,增强了线路的安全性和可靠性。

发变组保护原理、组成及运行操作

发变组保护原理、组成及运行操作
• 另外,由于目前尚缺少选择性好、灵敏度高、经常投运且 运行经验成熟的励磁回路两点接地保护装置,所以也有不 装设两点接地保护的意见,进口大型机组,很多不装两点 接地保护。
• 6、定子对称过负荷
• 作为由于发电机过负荷引起的定子绕组过电流保护。保护 由定时限和反时限两部分组成,定时限部分按发电机长期 允许的负荷电流下能可靠返回整定,经延时动作于信号。 反时限部分动作特性按发电机定子绕组过负荷能力(K值 )整定,动作于全停。保护应能反映电流变化时发电机定 子绕组的热积累过程,保护不考虑灵敏系数和时限与其他 相间保护相配合。
• 二、 保护配置原则
1、发电机变压器组(包括发电机、主变压器、励磁 变、高厂变保护)应按双重化配置(非电量保护除 外)保护。每套保护均应含完整的主保护及后备保 护,两套保护装置应完整、独立,安装在各自的柜 内,当运行中的一套保护因异常需要退出或需要检 修时,应不影响另一套保护正常运行。非电量保护 应为独立的装置,单独组屏,设置独立的电源回路 及出口跳闸回路。
• 对于发电机过负荷,即要在电网事故情况下充分发挥发电 机的过负荷能力,以对电网起到最大程度的支撑作用,又 要在危及发电机安全的情况及时将发电机解列,防止发电 机的损坏。一般发电机都给出过负荷倍数和相应的持续时 间。对于我厂1100MW汽轮发电机,发电机具有一定的短时 过负荷能力,从额定工况下的稳定温度起始,能承受( I²-1)*T=37.5S,每年不超过2次,每次不超过60S。
• 3、定子单相接地
• 100%发电机定子接地保护(双套)
• 保护作为发电机定子绕组及其引出线单相接地故障保护。双套配置的 保护装置采用不同原理,一套采用零序电压+三次谐波电压式接地保 护原理,一套采用注入式定子接地保护原理。

发电厂发变组保护原理及其调试方法

发电厂发变组保护原理及其调试方法

发电厂发变组保护原理及其调试方法摘要:在电力设备运行中,出现故障时,保护设备(如继电保护器)会自动将其隔离开来,从而保证电力设备的平稳运转。

在电力系统中,为了确保电力系统安全可靠地工作,必须配备相应的保护装置。

在发电厂的各类电器中,以发电机、变压器为主要部件,其上装有大量的保护装置。

文章着重阐述了发变机组保护的工作原理、运行方式,以及在电站运行中应注意的几个问题。

关键词:发电厂发变组;保护原理及调试;方法分析;1.发电厂发变组保护系统分析为了满足社会生产和生活对电力资源的需求,发电厂需要在现有设备的基础上进一步完善各种设备的管理和优化,尤其是发变组,它是发电厂生产过程中最重要的一环,它的保护装置必须按特殊的技术规范进行二次配置。

从实际状况来看,发电机差动保护对象设备内相间故障,而对于转子接地、定子低阶、匝间等内部故障,转子表面过载、定子过载、低频等非正常运行故障,则无法有效处理。

但是,发变组中出现的机组故障多为异常运行故障,对设备的安全运行造成了很大的威胁,必须加强对机组的保护与调试。

2.发电厂发变组保护原理在电力系统中,发电机差动保护是一种重要的保护方式,在该发电机的主流端,分别设置了两个电流互感器,这两种电流互感器的作用就是以同一相位的电流作为标定信号。

为安全起见,电流互感器二次侧采用一点接地,并两套电流互感器与保护器相连;为避免透平刀片的磨损,将采用逆向电源进行掉电保护。

定子端部绕组是电动机的关键组成部分。

在一定的情况下,采用定子的端压对发电机起到较好的保护作用,若将电力输送到发电机的一端,则定子一端将被辨识出电压,如果电压超过额定电压,定子端将发生故障,设计人员将定子、定子线圈与故障点连接起来,以实现对定子元件的有效保护,当出现二次接地时,采用接地装置进行保护。

随着机组的不断升压,机组的负荷电压将不断增大,当电压达到某一数值后,发电机就会出现不稳定的现象,发电机过热可能导致一些发电装置的内部元件损坏,在机组超负荷运行时,保护器会在机组运行过程中,出现异常或不断升高的情况下,保护器将会出现故障。

发变组继电保护原理及动作过程

发变组继电保护原理及动作过程

发变组继电保护原理及动作过程一、发变组继电保护配置的基本要求:发变组继电保护继电保护配置过程中必须满足四性(即:可靠性、选择性、速动性及灵敏性)的要求,必须保证在各种发电机异常或故障情况下正确的发信或出口动作。

根据GB14285的规定,按照故障或异常运行方式性质不同,机组热力系统和调节系统的条件,我公司发变组保护的出口方式有以下几种:1.全停:断开发电机-变压器组断路器、灭磁,关闭原动机主汽门,启动快切断开厂分支断路器。

2.降低励磁。

3.减出力。

4.程序跳闸:先关主汽门,待逆功率保护动作后断开主断路器并灭磁。

5.信号:发出声光信号。

二、我公司发变组保护配置情况介绍:我公司发变组保护每台机共有三面屏柜,分别为发变组保护A柜、B 柜、C柜,A柜及B柜为冗余设计,两面柜的保护配置完全相同,都是发变组的电气量保护;C柜为主变和高厂变的非电量保护。

发变组电气量保护配置有以下几种类型:1.定子绕组及变压器绕组部故障主保护:发电机差动、主变压器差动、发变组差动、高厂变差动、励磁变差动、发电机匝间保护、定子接地。

2.定子绕组及变压器绕组部故障后备保护:发电机对称过负荷、发电机不对称过负荷、低阻抗、高厂变复压过流、励磁变过流、励磁绕组过负荷。

3.转子接地保护4.发电机失磁保护5.发电机失步保护6.发电机异常运行保护:发电机过励磁保护、发电机频率异常保护、发电机逆功率保护、发电机程跳逆功率保护、启停机保护、断口闪络保护、发电机断水、发电机热工。

7.主变(间隙)零序保护8.厂用电后备保护:厂变分支过流、分支限时速断、分支零序过流。

9.断路器失灵启动变压器非电量保护:1.变压器重瓦斯2.变压器轻瓦斯3.变压器压力释放4.变压器油温异常5.变压器油位异常6.变压器冷却器全停三、重要保护简绍1.差动保护:包括发电机差动、发变组差动、主变差动、厂变差动、励磁变差动。

我司保护装置的差动保护采用比率制动式保护,以各侧电流差为动作电流,三侧电流最大值或两侧电流平均值做为制动电流。

发变组保护的运行与动作处理

发变组保护的运行与动作处理

2 . P T 回路 断线 : 出现P T 回路断 线, 应查 看事件记录 , 复位该信号。 无法复位 应检查原 因并 通知有关专责人员和 专业或 生产 负责人 。 3 . 过 负荷 : 查看发 电机负荷 电流是 否大于保护 定值 , 若没有应查看
2 . 本 装置其他回路的跳 闸均没有经过操 作箱直 接出 口。 跳旁路 接到 5 . 通风 故障 : 主 变1 】 0 K V 侧B 相 二次 电流 大于 1 . 1 A时, 发信号启动 旁 路保护 操作箱 , 跳分 段接到 同期屏 汇接 , 跳 发电机 接发电机 出I : 1 开关 主变风扇 , 电流—直 大于1 . 1 A, 该信号不会复归。
柜跳, 跳厂 变接 发电机 出口间的厂用开关柜 跳 。 跳 灭磁开 关出 口 接 去励 6 . 主变油温高报警 : 核对就 地主变 的油温表 的读数 , 是否大于报警 磁 调节屏 。 启 动快切 出I : 1 接 到厂用快切 装置 , 汽机 减 负荷 出I : 1 接 到主变 值 , 主变的风扇是 否启动 , 观 察油温是 否有上升的趋势 。 控制 箱启动风扇 电机。 7 . 主变绕组 温度高 : 核对就 地主变的绕 组温度表 的读数 , 是否大干 3 . 发 电机差 动电流取 自发电机 中性点 接地端和 发电机 出口 机 端。 发 报警值 , 主变的风扇是 否启动 , 观察绕组温 度是否有上升的趋势。 电机 出1 7 N用于对称 过负荷、 负序过负荷、 失磁 、 复压 过流保护。 四. 发电机 主变装置保护动作处理
4 . 来 自发电机 , 三 相电压 用于发 电机差 动、 失磁 、 复压 过流 转 子两 1 . 当发 变组 发生 任何 故 障时 , 则保 护应正 确 动作 , 并给 出相 关信 点接 地、 T V 断 线闭锁等保护 , 开口 三角则用于定子接地保护。 号, 值 班人 员在处 理故障 的同时要仔 细记录 各种动作信 号, 然后再复归 5 . 在一次 回路实现 不停 电情况 下, 主 变操作到旁 路运行或 操作 回正 信 号。 当保护 动作跳 开开 关后 , 根据 保护动 作信号, 有针对 性地 对一 、

发变组保护的运行与动作处理 王天平

发变组保护的运行与动作处理 王天平

发变组保护的运行与动作处理王天平摘要:发变组是火力发电厂运行的核心设备,它的运行状况直接影响着火电厂整体的运行安全与经济效益。

本文以火电厂发变组保护问题为例,对火电厂目前存在的发电组保护的调试状况展开了分析,并提出了一些应对措施。

然后对调试后的装置进行试运行后发现,采用双重化保护装置能够有效降低火电厂发变组保护装置故障率,可以达到预期的运行效果。

关键词:发变组保护;运行方式;动作;处理1.发电机主变保护运行方式1.1本保护配置通过专用软件,可以实现灵活设计,采用矩阵方式实现跳闸方式可编程。

由于保护装置本身没有大屏幕液晶显示器,对保护装置的采样值监视、有效值监视、事件记录、打印等均需要通过监控机进行观察。

监控机还有其它功能,值班人员进入时应清楚它的含义。

1.2本装置其他回路的跳闸均没有经过操作箱直接出口。

跳旁路接到旁路保护操作箱,跳分段接到同期屏汇接,跳发电机接发电机出口开关柜跳,跳厂变接发电机出口间的厂用开关柜跳。

跳灭磁开关出口接去励磁调节屏。

启动快切出口接到厂用快切装置,汽机减负荷出口接到主变控制箱启动风扇电机。

1.3发电机差动电流取自发电机中性点接地端和发电机出口机端。

发电机出口则用于对称过负荷、负序过负荷、失磁、复压过流保护。

1.4来自发电机,三相电压用于发电机差动、失磁、复压过流转子两点接地、TV断线闭锁等保护,开口三角则用于定子接地保护。

1.5在一次回路实现不停电情况下,主变操作到旁路运行或操作回正常运行方式。

应先退出差动保护压板,后实现CT回路接入与接地切换,操作时应该是先接地,后与保护装置内部接线断开。

切换完成后投入差动保护压板,旁路带主变运行投入差动跳旁路压板,退出差动跳110KV侧开关压板。

正常运行方式投入差动跳110KV侧开关压板,退出差动跳旁路压板。

2.发变组保护装置正常运行检查2.1正常运行中,直流开关在合位。

保护出口信号箱面板上出口信号、出口跳闸显示为黑色。

2.2正常运行中,FST三相操作箱“运行”、“Ⅰ母运行”绿灯亮,“Ⅱ母运行”显示黑色,开关在合位时,“合闸位置”绿灯亮,“跳闸位置”、“旁路”显示黑色;开关在分位时,“跳闸位置”绿灯亮,“合闸位置”、“旁路”显示黑色。

发变组继电保护原理与动作过程

发变组继电保护原理与动作过程

发变组继电保护原理及动作过程一、发变组继电保护配置的根本要求:发变组继电保护继电保护配置过程中一定知足四性〔即:靠谱性、选择性、速动性及敏捷性〕的要求,一定保证在各样发电机异样或故障状况下正确的发信或出口动作。

依据 GB14285的规定,依照故障或异样运行方式性质不一样,机组热力系统和调理系统的条件,我企业发变组保护的出口方式有以下几种:1.全停:断开发电机 -变压器组断路器、灭磁,封闭原动机主汽门,启动快切断开厂分支断路器。

2.降低励磁。

3.减卖力。

4.程序跳闸:先关主汽门,待逆功率保护动作后断开主断路器并灭磁。

5.信号:发出声光信号。

二、我企业发变组保护配置状况介绍:我企业发变组保护每台机共有三面屏柜,分别为发变组保护 A 柜、B 柜、C 柜,A 柜及 B 柜为冗余设计,两面柜的保护配置完整同样,都是发变组的电肚量保护; C 柜为主变和高厂变的非电量保护。

发变组电肚量保护配置有以下几种种类:1.定子绕组及变压器绕组部故障主保护:发电机差动、主变压器差动、发变组差动、高厂变差动、励磁变差动、发电机匝间保护、定子接地。

2.定子绕组及变压器绕组部故障后备保护:发电机对称过负荷、发电机不对称过负荷、低阻抗、高厂变复压过流、励磁变过流、励磁绕组过负荷。

3.转子接地保护4.发电机失磁保护5.发电机失步保护6.发电机异样运行保护:发电机过励磁保护、发电机频次异样保护、发电机逆功率保护、发电机程跳逆功率保护、启停机保护、断口闪络保护、发电机断水、发电机热工。

7.主变〔空隙〕零序保护8.厂用电后备保护:厂变分支过流、分支限时速断、分支零序过流。

9.断路器失灵启动变压器非电量保护:1.变压器重瓦斯2.变压器轻瓦斯3.变压器压力开释4.变压器油温异样5.变压器油位异样6.变压器冷却器全停三、重要保护简绍1.差动保护:包含发电机差动、发变组差动、主变差动、厂变差动、励磁变差动。

我司保护装置的差动保护采纳比率制动式保护,以各侧电流差为动作电流,三侧电流最大值或双侧电流均匀值做为制动电流。

发变组继电保护分析及失磁保护

发变组继电保护分析及失磁保护

发变组继电保护分析及失磁保护发电机作为电力系统的核心设备之一,其正常运行对于电力系统的稳定性和可靠性至关重要。

为了保障发电机的安全运行,需要对其进行有效的保护。

其中,发变组继电保护和失磁保护是非常重要的两种保护方式。

发变组继电保护是指通过电气测量和控制技术,对发电机和变压器进行保护。

其主要作用是在发生故障时,及时切断电路,保护设备和系统。

发变组继电保护系统可以分为两个部分:主保护和备用保护。

主保护是对于故障及损坏的保护,备用保护则是对于主保护失效或超负荷时的补充保护。

发变组继电保护系统主要包括:差动保护、潮流及过载保护、过电流保护、电气量保护等。

差动保护是发变组最重要的保护方式之一。

其基本原理是利用传感器测量相邻绕组的电流,在运行过程中比较其电流的差值是否超过一定的阀值。

如果差值超过阀值,则判定为故障,进行开关动作。

差动保护具有快速、灵敏的特点,可以有效地保护发变组所带的负载和绝缘等级,并能同时保护转子绕组。

潮流及过载保护是根据发变组负载电流与无功电流之间的关系来保护的。

当负载电流或无功电流过载时,会引起绕组温度升高,进而损坏设备。

该保护方式可以根据负载电流实时测量,发现电机的过载运行情况,并根据设置的保护阀值作出相应的保护动作。

过电流保护则是针对发变组异常电流瞬间过大而引起的过电流问题而设计的保护方式。

其可以比较准确地判断设备的故障类型和范围,并对故障设备进行快速切除,从而防止电网的扩大影响。

电气量保护则是基于发变组某些参数(如电压、频率、功率因素、电流等)的设定值,对发变组进行保护。

当参数超过设定值时,就会自动切断电路进行保护,从而防止设备受到二次故障的影响。

失磁保护是指在发生调谐失效时,自动停止发电机运行。

失磁通常是指由于转子磁场与定子磁场相互作用发生变化,导致发电机失去自励闭合的情况。

失磁保护主要用于防止发电机运行过载和发热损坏。

其保护原理是通过超辐磁量来检测发电机是否失磁,并自动停机保护,以防止设备和电网受到损害。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

发变组继电保护原理及动作过程一、发变组继电保护配置的基本要求:发变组继电保护继电保护配置过程中必须满足四性(即:可靠性、选择性、速动性及灵敏性)的要求,必须保证在各种发电机异常或故障情况下正确的发信或出口动作。

根据GB14285的规定,按照故障或异常运行方式性质不同,机组热力系统和调节系统的条件,我公司发变组保护的出口方式有以下几种:1.全停:断开发电机-变压器组断路器、灭磁,关闭原动机主汽门,启动快切断开厂分支断路器。

2.降低励磁。

3.减出力。

4.程序跳闸:先关主汽门,待逆功率保护动作后断开主断路器并灭磁。

5.信号:发出声光信号。

二、我公司发变组保护配置情况介绍:我公司发变组保护每台机共有三面屏柜,分别为发变组保护A柜、B 柜、C柜,A柜及B柜为冗余设计,两面柜的保护配置完全相同,都是发变组的电气量保护;C柜为主变和高厂变的非电量保护。

发变组电气量保护配置有以下几种类型:1.定子绕组及变压器绕组部故障主保护:发电机差动、主变压器差动、发变组差动、高厂变差动、励磁变差动、发电机匝间保护、定子接地。

2.定子绕组及变压器绕组部故障后备保护:发电机对称过负荷、发电机不对称过负荷、低阻抗、高厂变复压过流、励磁变过流、励磁绕组过负荷。

3.转子接地保护4.发电机失磁保护5.发电机失步保护6.发电机异常运行保护:发电机过励磁保护、发电机频率异常保护、发电机逆功率保护、发电机程跳逆功率保护、启停机保护、断口闪络保护、发电机断水、发电机热工。

7.主变(间隙)零序保护8.厂用电后备保护:厂变分支过流、分支限时速断、分支零序过流。

9.断路器失灵启动变压器非电量保护:1.变压器重瓦斯2.变压器轻瓦斯3.变压器压力释放4.变压器油温异常5.变压器油位异常6.变压器冷却器全停三、重要保护简绍1.差动保护:包括发电机差动、发变组差动、主变差动、厂变差动、励磁变差动。

我司保护装置的差动保护采用比率制动式保护,以各侧电流差为动作电流,三侧电流最大值或两侧电流平均值做为制动电流。

回路示意图及制动特性图如下:差动保护属于严重部故障,动作于全停。

2.发电机匝间保护:我公司发电机只引出3个端子,中性点也只可能有3个引出端,对于定子绕组的匝间短路无法配置裂相横差保护和零序电流型横差保护。

因此采用纵向基波零序电压保护。

纵向基波零序电压保护用于保护发电机定子绕组匝间短路或开焊故障,实际上此保护也反应发电机相间短路。

因为发电机中性点不直接接地,所以发电机部相间、匝间短路表现为机端三相对中性点的不平衡,即对中性点而言机端出现纵向零序电压3U0’; 为了防止外部短路时误动作,一般会增设故障分量负序方向元件,当外部短路时负序方向由系统流入发电机,部短路时负序方向由发电机流入系统。

发电机匝间保护属于严重部故障,动作于全停。

3.发电机定子接地保护:1)基波零序电压定子绕组的单相接地(定子绕组与铁芯间的绝缘破坏)是发电机最常见的一种故障,大中型发电机定子绕组中性点不接地或经高阻抗接地。

它具有一般不接地系统单相接地短路特点设A 相距中性点α处单相接地 发电机中性点将发生位移,产生零序电压。

故障点零序电压为 ....)()(3/1A dA dB dA do E U U U U αα-=++=我公司基波定子接地定值为10V ,保护定子的90%,动作为全停。

2)三次谐波电压动作原理:a) 汽轮发电机正常运行时,机端三次谐波电压U3T小于中性点三次谐波电压U3N,两者虽在大小上不相等,但相位完全一致;b) 当金属性接地故障点位于靠近中性点的半个绕组区域(α≤0.5)时, U3N绝对值小于U3T绝对值;当金属性接地故障点靠近机端时正好相反,此时和正常状态难以区分;c) 接地点越靠近中性点,比较三次谐波绝对值得接地保护能动作的过渡电阻越大,表现越灵敏;当接地点位于绕组中心(α=0.5)时,保护能动作的过渡电阻为0;接地点靠近机端一侧(α>0.5),则金属性接地也不能动作。

我公司保护方案基波零序过电压保护与三次谐波电压保护共同组成100%单相接地保护。

三次谐波电压保护由动作接近于中性点,故障电流小,动作于发信。

保护动作后,经检查确定,应向省调申请停机处理,以避免事故扩大。

3.发电机对称过负荷:发电机对称过负荷分为定时限和反时限,定时限启动为1.15倍额定电流,动作于减负荷。

反时限过负荷常数为37.5,动作于程跳。

4.发电机不对称过负荷:电力系统发生不对称短路,或三相负荷不对称时,将有负序电流过发电机的定子绕组,并在发电机中产生相对于转子以两倍同步转速旋转的磁场,从而在转子中产生倍频电流。

倍频电流在流过转子表层时,将在护环与转子本体之间和槽楔与槽壁之间等接触面上形成过热点,将转子烧伤,还将形成局部高温,导致转子表层金属材料的强度下降,危机机组的安全。

不对称定时限过负荷保护的动作电流按发电机长期允许的负序电流I2∞下能可靠返回的条件整定,动作于信号不对称过负荷反时限保护的动作特性,由制造厂家提供的转子表层允许的负序过负荷能力确定。

动作于全停。

5.低阻抗保护:与线路阻抗保护配合,作为发-变组的后备保护。

动作于全停。

6.转子接地保护:发电机转子一点接地故障是发电机常见的故障形式之一,两点接地故障也时有发生,一点接地故障对发电机并不造成危害,但若再相继发生第二点接地故障,则部分转子绕组被短路,可能烧伤转子本体,振动加剧,甚至可能发生轴系和汽轮机磁化,使机组修复困难、延长停机时间。

我公司在转子一点接地保护动作发出信号后,应立即转移负荷,实现平稳停机检修。

两点接地保护2.5秒动作于停机。

7.发电机失磁保护:失磁保护,有时也称为低励保护。

低励,表示发电机的励磁电流低于静稳极限所对应的励磁电流,与正常欠励运行和完全失磁不同;失磁,表示发电机完全失去励磁。

发电机低励或失磁是常见的故障形式,特别是大型机组,励磁系统的环节比较多,增加了发生低励和失磁的机会。

主要判据如下:1)系统侧主判据高压母线三相同时低电压继电器。

本判据主要用于防止由发电机低励失磁故障引发无功储备不足的系统电压崩溃,造成大面积停电。

2)发电机侧主判据:a)静稳极限励磁低电压判据;b)静稳极限阻抗判据。

动作情况:静稳极限阻抗判据延时1.5秒动作于切换厂用电静稳极限阻抗判据与静稳极限励磁低电压判据延时3秒出口程跳。

8.发电机失步保护:采用机端阻抗双透镜原理构成,滑极次数为2,延时1秒出口程跳。

9.过励磁保护:电压的升高和频率的降低均可导致定子铁芯工作磁密增大,反复过励磁,将因过热而使绝缘老化、使绕组的绝缘强度和机械性能恶化,降低设备的使用寿命。

当发电机与主变压器之间无断路器而共用一套过励磁保护时,其整定值按过励磁能力较低的要求整定。

我公司按发电机过励磁能力整定。

发电机过励磁保护有定时限及反时限两种,动作原理为电压标么值与频率标么值的比值大于定值动作。

定时限动作于减励磁,反时限动作于程跳。

10.频率异常保护:包括过频段、低频段及低频累加保护,低频累加依据发电机容许低频累加能力整定。

过频段、低频段出口发信,低频累加出口程跳。

11.过电压保护:对于200MW 及以上大型汽轮发电机,由于运行实践中,出现危及绝缘安全的过电压是比较常见的现象,一般都装设有过电压保护。

经0.5秒延时动作于全停。

12.发电机逆功率和程跳逆功率保护:与电力系统并列运行的发电机,由于各种原因而停止供给原动机能量时,将从系统吸取能量变为电动机运行,驱动原动机运转。

汽轮机在其主汽门关闭后,转子和叶片的旋转会引起风损,风损与转子叶轮直径和叶片长度有关,所以在汽轮机的排气端风损最大;风损还与周围蒸汽密度成正比,一旦机组失去真空,使排除蒸汽的密度增大,风损将剧烈增加。

因为逆功率运行时,没有蒸汽流通过汽轮机,由风损造成的热量不能被带走,会使汽轮机叶片过热以致损坏。

逆功率保护延时120s出口全停,程跳逆功率(逆功率与主汽门关闭)延时1s出口全停。

13.启停机保护:启停机时发生定子接地动作于灭磁。

由于不加三次谐波过滤,动作比定子接地保护灵敏。

正常启机后退出。

14.断路器断口闪络:动作判据为断路器断开与负序电流,延时2秒动作于灭磁,发电机并网后退出该保护。

15.发电机断水保护:发电机冷却水断水时动作,动作出口程跳。

16.发电机热工保护:热工保护汽机跳闸时动作,出口于程跳。

17.励磁绕组过负荷:又称转子过负荷,根据发电机转子过负荷能力整定,动作方式有定时限及反时限,定时限3秒出口减励磁,反时限出口程跳。

18.高厂变复压过流:延时2.1秒动作于全停。

19.励磁变过流:躲过励磁变通过的强励电流,经2.5秒动作于全停。

20.主变零序过流:一段发信,二段延时6秒出口全停。

21.分支限时速断、分支过流、分支零序过流出口于本侧6KV断路器。

22.断路器失灵:动作判据为发电机保护启动失灵与负序零序电流动作,本侧开关失灵,启动远跳出口跳对侧断路器(乐天2或乐驻2)。

23.变压器非电量保护:油变压器轻瓦斯动作于发信,油变压器重瓦斯动作于全停,油变压器压力释放动作于全停,主变压器冷却器故障动作判据为冷却器全停与油变压器油温高(75℃),延时30分钟全停。

油变压器油温高、绕温高、油位异常动作于信号。
