编码器详细介绍与编程指导
编码器说明书
编码器说明书编码器是一种电子设备，可以将输入的模拟信号或数字信号转化成数字编码形式的信号输出。
它广泛应用于自动控制系统、数码通信和计算机控制等领域。
本说明书将为您介绍编码器的工作原理、应用范围及相关注意事项。
一、工作原理编码器是一种将运动或位置转化为数字信号的设备。
根据测量方式不同，编码器可以分为绝对编码器和增量编码器两种类型。
1.绝对编码器绝对编码器的输出码对应每个位置的最终精确位置信息。
当绝对编码器固定在系统中时，无需执行位置确认程序。
2.增量编码器增量编码器的输出码程式的位置变化。
通常，编码器会在一定的方向上旋转并且会感应这种旋转运动，并按照每个旋转位置产生指定的输出。
主要应用于运动与位置控制反馈系统。
二、应用范围编码器广泛应用于工业、航空、军事和医疗等领域。
以下是一些常见的应用场景：1. 工业生产对于制造业来说，编码器可以用于测量生产过程中的运动和位置。
例如，在机器人工厂中。
编码器可以测量机器人臂的运动，从而确保它的运动达到预期目标。
2. 汽车制造在汽车工业中，编码器可以用于测量引擎的转速与车轮的位置。
这对确保汽车在行驶时稳定且方向正确非常重要。
3. 聚光器激光聚光器通常瞄准特定的对象并进行一定的处理。
编码器可用于确定要聚焦的对象的位置。
4. 医疗科技在医疗设备领域，编码器可用于监测和操作手术工具的位置，并能够使手术更加精确。
5. 航空在飞机上，编码器可用于测量飞机在空中的位置与角度，从而确保飞机始终位于正确的位置上。
三、注意事项1.安装要求安装编码器应当遵循以下几个原则：a) 安装编码器的位置必须与被测量的物体保持稳定。
b) 安装编码器的地方应该保持干燥，不能碰撞或扭曲。
2. 选型要求选型时需要注意以下几点：a) 计算并确定测量结果的最小要求；b) 深入了解所要求的测量任务和要求精确度的范围；c) 确定所要测量的位置和承受压力的方向及大小。
3. 操作要求a) 高强度振动会影响编码器的输出精度，避免地震、震荡等环境；b) 编码器需要经常进行维护，防止灰尘和杂物进入设备内部；c) 禁止在未关闭电源的情况下进行拆卸安装等操作。
编码器资料
编码器资料概述编码器是一种电子设备，用于将某种形式的数据转换成对应的编码格式。
它广泛应用于通信、计算机科学、数码产品和工业控制等领域。
本文将介绍编码器的原理、分类和应用。
一、原理编码器的工作原理基于数字信号处理和编码算法。
当输入信号进入编码器时，它会经过特定的处理，转换为与原始信号对应的编码形式。
常见的编码器原理包括：1. 脉冲编码器：通过对输入脉冲进行编码，实现对位置、速度和加速度等参数的测量。
2. 压缩编码器：将输入信号采样并进行压缩编码，以减少数据的存储和传输量。
3. 模拟-数字转换器（ADC）：将模拟信号转换为数字形式，常用于音频、视频和图像处理中。
二、分类编码器可以根据不同的标准进行分类：1. 根据输入信号类型：- 光学编码器：通过光电传感器检测运动目标上的光学标记，常用于位置和速度测量。
- 机械编码器：基于传统的机械结构，通过接触或感应运动部件上的物理标记来进行编码。
- 磁编码器：借助磁场感应原理，通过检测磁标记的位置来进行编码。
2. 根据输出编码类型：- 绝对式编码器：每个位置对应一个唯一的编码值，可实现高分辨率的位置检测。
- 增量式编码器：每个位置之间的变化对应一个编码值，常用于速度和方向的测量。
3. 根据编码精度：- 高精度编码器：具有较高的分辨率和重复性，适用于精密的自动控制系统。
- 低精度编码器：适用于一些对分辨率要求不高的应用，如简单机械系统控制。
三、应用编码器广泛应用于各个领域，包括但不限于以下几个方面：1. 通信领域：编码器在数据传输和通信系统中起着重要作用，用于将信号编码为数字格式，以实现高效可靠的数据传输。
2. 计算机科学：编码器在计算机中用于数据压缩、加密和解码操作，提高数据存储和传输的效率。
3. 数码产品：数码相机、音频播放器、移动电话等数码产品中常使用编码器来压缩和解压数据。
4. 工业控制：编码器广泛应用于机器人、数控机床、自动化生产线等工业控制系统中，用于实时监测和控制运动位置和速度。
编码器详细介绍与编程指导
增量型编码器与绝对型编码器的区分编码器如以信号原理来分，有增量型编码器,绝对型编码器。
增量型编码器（旋转型）工作原理:由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90 度相位差（相对于一个周波为360 度），将C、D 信号反向，叠加在A、B 两相上，可增强稳定信号；另每转输出一个Z 相脉冲以代表零位参考位。
由于A、B 两相相差90 度，可通过比较A 相在前还是B 相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。
编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
分辨率—编码器以每旋转360 度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000 线。
信号输出:信号输出有正弦波（电流或电压）,方波（TTL 、HTL ）,集电极开路（PNP 、NPN ）,推拉式多种形式，其中TTL 为长线差分驱动（对称A,A-;B,B-;Z,Z- ）,HTL 也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。
信号连接—编码器的脉冲信号一般连接计数器、PLC、计算机，PLC 和计算机连接的模块有低速模块与高速模块之分，开关频率有低有高。
如单相联接，用于单方向计数，单方向测速。
A.B 两相联接，用于正反向计数、判断正反向和测速。
A、B、Z 三相联接，用于带参考位修正的位置测量。
A、A-，B、B-，Z、Z-连接，由于带有对称负信号的连接，电流对于电缆贡献的电磁场为0，衰减最小，抗干扰最佳，可传输较远的距离。
对于TTL 的带有对称负信号输出的编码器，信号传输距离可达150 米。
编码器(高速计数器)的使用方法
配件供应
提供编码器原装配件供应，确保维修 质量和设备性能。
06 编码器(高速计数 器)市场发展趋势 与前景展望
市场需求分析
工业自动化需求
编码器作为工业自动化控制系统中的关键部件，其市场需求随着工 业自动化程度的提高而不断增长。
智能制造推动
智能制造的发展对编码器的精度、速度和稳定性提出了更高要求， 推动了编码器市场的进一步发展。
在物流仓储领域，对于物 品计数和传输控制，可选 用具有较高响应频率和稳 定性的增量式编码器。
常见问题解答与误区提示
常见问题
编码器无法正常工作、输出信号不稳定、计数不准确等。
解答与误区提示
检查编码器选型是否正确、参数设置是否合理、接线是否牢固可靠；避免将不同类 型的编码器混淆使用，注意区分分辨率和精度的概念。
调整分辨率
根据实际需求调整编码器的分辨 率，以平衡计数精度和响应速度 之间的关系。
软件优化
通过优化控制算法、提高数据处 理速度等措施，进一步提高整个
系统的性能和稳定性。
安全操作规范提示
电气安全
在接线和调试过程中，务必切断电 源并确保所有电气连接安全可靠， 以防止触电和短路等危险情况发生。
操作规范
在安装和使用编码器时，注意避免 机械碰撞和振动对编码器造成的损 坏，同时确保编码器固定牢固可靠。
03 高速计数器接线 与调试技巧
接线方式及注意事项
接线方式
电缆选择
编码器一般采用差分信号输出，需要将其与 控制器或计数器的差分信号输入端口相连， 注意正负极性的对应。
选择屏蔽双绞线或同轴电缆等高质量电缆， 以减少信号干扰和衰减。
接线长度
接地处理
尽量缩短编码器与控制器或计数器之间的接 线长度，以降低信号衰减和干扰的风险。
编码器使用说明书
编码器使用说明书编码器使用说明书1：介绍编码器是一种用于将模拟信号转换为数字信号的设备。
它主要用于将模拟信号转换为数字数据，以便在数字系统中进行处理和分析。
本使用说明书将介绍如何正确使用编码器以及其各项功能和操作步骤。
2：规格和功能2.1 编码器规格在本章节中，将详细介绍编码器的规格参数，包括输入和输出接口、分辨率、采样率等。
2.2 编码器功能本章节将详细阐述编码器的各项功能和特性，包括信号转换、数字化处理、数据存储等。
3：安装和连接3.1 安装编码器本节将介绍如何正确安装编码器设备，包括固定设备、连接电源、连接信号源等。
3.2 连接设备在本章节中，将说明如何正确连接编码器与其他设备，包括输入/输出设备、电脑等。
4：设置和配置4.1 编码器设置本节将详细阐述编码器的各项设置选项，包括输入信号设置、输出格式设置、参数调整等。
4.2 编码器配置在本章节中，将介绍如何进行编码器的配置，包括网络配置、设备通信配置、用户权限配置等。
5：操作和使用5.1 编码器启动与停止本节将详细介绍如何正确启动和停止编码器设备，包括开机、关机、系统重启等操作。
5.2 编码器操作指南在本章节中，将介绍如何进行编码器的操作，包括信号采集、数据处理、参数调整等。
6：故障排除本节将一些常见的故障现象和解决方法，以帮助用户快速解决设备故障。
7：附件本文档涉及的附件包括编码器的技术手册、安装图纸、数据线接口图等，附件可以通过邮件等方式获取。
8：法律名词及注释8.1 法律名词：在本节中列出本文档中涉及的法律名词，并附带相应的注释和解释。
9：结束语感谢您阅读本编码器使用说明书，希望本文档能为您正确使用和操作编码器提供帮助。
如有任何疑问或意见，欢迎联系我们。
编码器培训教程
后LS（原点）
A
0mm点
脉冲数 524970 测量位置 1700mm
脉冲数x 模厚y
当运动到任意点A位置时，y=x/k 即是当前模厚(mm)。注：k数值2500－2机为307
12
3、程序摘要
原点设置
后退限
后退限位置 每mm脉冲数 脉冲数预设值
13
计数器读写 计数允许
将预设值写入 高速计数器
读取当前值
9
顶出机械值
每mm脉 冲数 顶出位置 mm
10
B、模厚调整（增量式编码器＋高速计数器）
1，编码器参数及接线图
型号：SL-013-360A 电源电压：24V
ØB A20
ØA A18
24V+ B19
分辨率：360
最大应答频率：0-200KHz
SL 24V-
最大转速：6000r/min
A-
输出：集电极开路NPN型
QX40
X468 X469
7
2，基本原理：
1，该编码器为10位编码，可以输出0-2¹º（即0-1024）任一位置编码，例如当编码器机械位 置在512，则输出二进制码10 0000 0000，PLC点x469-x460与之对应。这样PLC读取输入点即 可以得知出当前机械位置。 2，设计思路： 假设押出长度最大200mm，由于该编码器为单圈编码器，最大转一圈，即可知每毫米转动 1024/200=5.12格，假如原点是0点（注：原点只是计算0参考点，未必是编码器机械0点，可 以是任意点），那么当转到x469-x460为10 0000 0000时，即可换算出走了100mm。 3，实际程序设计：
由于A、B两相相差90度，可通过比 较A相在前还是B相在前，以判别编码器 的正转与反转，通过零位脉冲，可获得 编码器的零位参考位。
编码器工作原理
编码器工作原理编码器是一种用于将输入信号转换成特定输出信号的设备。
它广泛应用于自动控制系统、通信系统、数码产品等领域。
本文将详细介绍编码器的工作原理和其常见的工作方式。
一、编码器的基本原理编码器的基本原理是将输入信号转换成特定的输出信号，以实现信息的编码和传输。
它通常由输入部份、编码部份和输出部份组成。
1. 输入部份：输入部份接收来自外部的输入信号，可以是电流、电压、光信号等。
输入信号的特点决定了编码器的适合范围和工作方式。
2. 编码部份：编码部份是编码器的核心部份，它将输入信号转换成特定的编码形式。
常见的编码方式有脉冲编码、格雷码、二进制编码等。
不同的编码方式适合于不同的应用场景。
3. 输出部份：输出部份将编码部份生成的编码信号转换成输出信号，可以是电流、电压、光信号等。
输出信号的特点决定了编码器的输出方式和使用方式。
二、编码器的工作方式编码器的工作方式主要分为绝对编码和增量编码两种。
1. 绝对编码：绝对编码器可以直接读取出物体的精确位置信息，不需要通过计数或者复位等操作。
它的工作原理是将每一个位置对应一个惟一的编码，通过读取编码信号来确定物体的位置。
绝对编码器通常具有高精度和高分辨率的特点，适合于对位置要求较高的应用。
2. 增量编码：增量编码器通过计数脉冲的方式来确定物体的位置。
它的工作原理是将物体的运动转换成脉冲信号，通过计数脉冲的数量和方向来确定物体的位置和运动状态。
增量编码器通常具有较低的成本和较简单的结构，适合于对位置要求不太严格的应用。
三、编码器的应用领域编码器广泛应用于各个领域，以下是一些常见的应用领域：1. 自动控制系统：编码器可以用于测量和控制机械设备的位置、速度和角度等参数，实现精确的运动控制。
2. 通信系统：编码器可以用于数字通信系统中的信号编码和解码，实现信息的传输和处理。
3. 数码产品：编码器可以用于数码相机、数码音乐播放器等产品中的位置和控制功能，提供更好的用户体验。
库伯勒编码器技术手册
库伯勒编码器技术手册一、编码器概述编码器是一种测量旋转或线性运动位置和速度的装置，通常由一个可转动的转子和一个固定的定子组成。
转子上通常有扇区或槽，当转子转动时，这些扇区或槽通过定子，并被定子内的传感器检测到，从而转化为电信号的变化。
通过对这些电信号的处理，可以获得旋转或线性运动的位置、速度和方向等信息。
二、编码器工作原理编码器的工作原理主要基于电磁感应原理。
当编码器的转子上的扇区或槽通过定子时，会改变定子内的磁场分布，从而产生感应电动势。
感应电动势的大小和方向与通过的扇区或槽的位置和速度有关，通过测量感应电动势，就可以得到旋转或线性运动的位置和速度信息。
三、编码器类型和规格编码器有多种类型，如增量式编码器、绝对式编码器、旋转变压器等。
规格方面，编码器的规格主要取决于其测量范围、精度、工作电压、输出信号等参数。
选择合适的编码器类型和规格需要根据实际应用需求进行选择。
四、编码器安装与操作安装编码器时，需要保证其测量轴与被测轴的对准，以减小测量误差。
操作编码器时，需要按照规定的电源电压和工作频率进行供电和信号处理，以保证其正常工作。
同时，还需要定期对编码器进行检查和维护，以保证其长期稳定工作。
五、编码器应用领域编码器在工业自动化领域得到了广泛的应用，如电机控制系统、机器人、数控机床等。
此外，在航空、能源、交通等领域也有一定的应用。
六、编码器性能指标编码器的性能指标主要包括测量精度、分辨率、工作电压、输出信号等。
其中，测量精度是指编码器实际输出值与理论输出值之间的误差；分辨率是指编码器输出信号的位数；工作电压是指编码器正常工作的电压范围；输出信号是指编码器的输出类型（如模拟信号或数字信号）。
七、编码器常见故障与排除编码器的常见故障包括测量误差大、工作不稳定等。
可能的原因有：安装不良、连接线路有问题、工作环境恶劣等。
对于这些故障，可以采取相应的措施进行排除，如重新安装编码器、检查连接线路、改善工作环境等。
编码器使用说明书
编码器使用说明书1. 引言1.1 目的1.2 范围2. 编码器概述2.1 定义和功能- 编码器是一种设备，用于将模拟信号转换为数字信号或者将数字信号转换为模拟信号。
- 主要功能包括：采样、量化、编码和解调等。
3. 硬件安装与连接3 .l 设备准备工作a) 检查硬件完整性，并确保所有配件齐全。
b) 查看用户手册以了解正确的物理连接方式。
3.l 连接步骤：a）确定电源适配器是否已插入并启动设备；b）通过USB线缆将编码器与计算机相连；c）根据需要进行其他外部设备（如传感器或执行机构）的连接；4.软件配置及操作指南4.l 驱动程序安装a ) 在Windows系统中打开“控制面板”，选择“添加/删除程序”选项;b ) 找到驱动程序光盘上提供的文件夹,然后运行其中一个可执行文件来开始自定义设置过程;c ) 根据向导提示完成驱动程序安装;5.参数设置方法5.l 启动软件a ) 双击桌面上的编码器图标以启动配置工具;b) 确保设备已正确连接并处于打开状态;5.2 参数设置a）选择要更改参数的通道；b）根据需要调整各个参数，如采样率、分辨率等；c）保存所做的更改，并确保将其应用到设备中。
6.故障排除6.l 常见问题及解决方法：- 编码器无法被识别：检查USB线缆是否插好；尝试重新安装驱动程序。
- 设备运行不稳定：确认电源适配器正常工作；检查硬件连接是否松脱。
7.附件本文档涉及以下附件:- 用户手册（PDF格式）- 驱动程序光盘8.法律名词及注释1. 模拟信号: 连续变化且可取任意值得信号。
例如声音和温度传感器输出。
2. 数字信号: 在离散时间点上表示信息或数据量的二进制形式。
例如计算机内部处理时使用数字信号进行操作。
编码器的使用方法及注意事项
编码器的使用方法及注意事项（最新版4篇）目录（篇1）I.编码器的定义和作用II.编码器的种类和使用方法III.编码器的使用注意事项IV.总结正文（篇1）编码器是一种将模拟信号转换为数字信号的设备，广泛应用于工业自动化、物联网、智能家居等领域。
以下是编码器的使用方法及注意事项：一、编码器的定义和作用编码器是一种将模拟信号转换为数字信号的设备，其主要作用是实现对物理量的测量和控制。
常见的编码器有光电编码器、磁编码器、超声编码器等。
二、编码器的种类和使用方法1.光电编码器：光电编码器是一种利用光电效应将旋转角度转换为数字信号的设备。
使用光电编码器时，需要将传感器固定在旋转部件上，并将编码盘固定在旋转轴上。
通过读取传感器输出的数字信号，可以实现对旋转角度的测量和控制。
2.磁编码器：磁编码器是一种利用磁感应原理将旋转角度转换为数字信号的设备。
使用磁编码器时，需要将传感器固定在旋转部件上，并将编码盘固定在旋转轴上。
通过读取传感器输出的数字信号，可以实现对旋转角度的测量和控制。
3.超声编码器：超声编码器是一种利用超声波原理将旋转角度转换为数字信号的设备。
使用超声编码器时，需要将传感器固定在旋转部件上，并将超声波发生器和接收器分别安装在旋转轴和旋转部件上。
通过读取传感器输出的数字信号，可以实现对旋转角度的测量和控制。
三、编码器的使用注意事项1.确保编码器与被测物体之间的距离和角度正确，避免误差。
2.在使用光电编码器时，需要注意传感器的清洁和维护，避免灰尘和油污对测量精度的影响。
目录（篇2）I.编码器的定义和作用II.编码器的使用方法III.编码器的注意事项正文（篇2）I.编码器的定义和作用编码器是一种将模拟信号转换为数字信号的设备，常用于测量和监控设备的运行状态。
编码器可以将设备的速度、位置、旋转方向等参数转换成数字信号，从而实现对设备的自动化控制。
II.编码器的使用方法1.确认编码器的连接方式：编码器通常采用串口或网络接口与控制系统连接。
2024年编码器培训教程(多应用)
编码器培训教程(多应用)编码器培训教程引言：编码器是现代电子设备中不可或缺的组件之一，它将原始信号转换为数字信号，以便于传输和处理。
为了更好地理解和应用编码器，本教程将详细介绍编码器的基本原理、分类、工作方式以及应用场景。
第一部分：编码器的基本原理编码器是一种将原始信号转换为数字信号的装置。
它通过对信号进行采样、量化和编码，将模拟信号转换为数字信号。
编码器的基本原理可以概括为三个步骤：采样、量化和编码。
1.采样：采样是将连续的信号转换为离散的信号。
采样过程中，编码器按照一定的采样频率对信号进行采样，将连续的信号转换为一系列离散的点。
2.量化：量化是将连续的信号值转换为离散的信号值。
量化过程中，编码器将采样得到的信号值按照一定的量化级别进行量化，将连续的信号值转换为离散的信号值。
3.编码：编码是将量化后的信号值转换为数字信号。
编码过程中，编码器将量化后的信号值按照一定的编码规则进行编码，将离散的信号值转换为数字信号。
第二部分：编码器的分类根据编码器的编码方式，编码器可以分为两种类型：增量式编码器和绝对式编码器。
1.增量式编码器：增量式编码器输出的是脉冲信号，它通过计算脉冲的数量和方向来确定位置信息。
增量式编码器具有结构简单、成本低廉的优点，但它的缺点是存在累积误差，且在断电后无法确定位置信息。
2.绝对式编码器：绝对式编码器输出的是数字信号，它通过编码器内部的码盘来确定位置信息。
绝对式编码器具有高精度、无累积误差的优点，但它的缺点是成本较高，且在高速运动时输出信号可能会出现延迟。
第三部分：编码器的工作方式编码器的工作方式可以分为两种：接触式和非接触式。
1.接触式编码器：接触式编码器通过机械接触来实现信号的传递。
接触式编码器具有结构简单、可靠性高的优点，但它的缺点是存在磨损和寿命问题。
2.非接触式编码器：非接触式编码器通过电磁感应、光电效应等方式来实现信号的传递。
非接触式编码器具有无磨损、寿命长的优点，但它的缺点是成本较高，且对环境要求较高。
编码器原理及介绍
Ri = Bi+1 ⊕ Bi
01001 → 1101
Bi = Bi+1 ⊕ Ri
例1： ：
例2： 1101 → 01001 ：
0 1 0 0 1 1 1 0 1
1 1 0 1 0 1 0 0 1
由于循环码相邻两个数之间总是只有一个位变化， 由于循环码相邻两个数之间总是只有一个位变化，从而避免 了偶然编码错误（冒大数）的现象。 了偶然编码错误（冒大数）的现象。 3、循环码与二进制码之间的相互转换 、 比较二进制码与循环码： 比较二进制码与循环码： 循环码 0000 0001 0011 0010 0110 0111 0101 0100 1100 1101 二进制 0000 0001 0010 0011 0100 0101 0110 0111 1000 1001 表示二进制码， 表示循环码， 用Bn～B0表示二进制码，Rn～R0表示循环码，比较上面可以 发现： 发现：
编码器介绍
编码器介绍编码器是一种将模拟量信号转换为数字信号的设备或电路。
它将连续的模拟信号离散化，将其表示为数字形式，以便于数字系统的处理和传输。
编码器在许多领域都有广泛的应用，如通信、控制系统、图像处理等。
编码器的基本原理是利用采样和量化的方法将连续的模拟信号转换为离散的数字信号。
它将模拟信号分为若干个离散的时间间隔，并在每个时间间隔内对信号进行采样并量化。
采样是指在固定的时间间隔内对信号进行测量，而量化是将采样得到的信号值映射到一组离散的数值。
光电编码器是一种常见的直接型编码器，它利用光电传感器和标尺来实现信号的转换。
标尺上刻有一系列编码条纹，光电传感器通过测量这些条纹的变化来获取信号值。
光电编码器具有高精度、高分辨率和快速响应的特点，常用于机械设备的位置检测和运动控制。
磁编码器也是一种常见的直接型编码器，它利用磁场传感器和磁标尺来实现信号的转换。
磁标尺上采用磁性材料制成的条纹，磁场传感器通过检测磁场的变化来获取信号值。
磁编码器具有高抗干扰性和耐磨性的特点，适用于恶劣环境下的使用。
增量编码器是一种常见的间接型编码器，它将输入信号转换为脉冲信号来表示变化。
增量编码器通常包含两个通道，一个是计数通道，用于计算脉冲的数量；另一个是方向通道，用于确定脉冲的方向。
增量编码器可以实时监测信号的变化，并精确计算出位移和速度等信息。
绝对编码器是一种直接读取信号精确值的编码器，在每个位置上都有唯一的编码值。
绝对编码器通常包含多个轨道，每个轨道都对应一个编码值。
绝对编码器具有高精度和高可靠性的特点，适用于对位置要求较高的应用。
编码器在通信系统中起到了重要的作用，它可以将模拟信号转换为数字信号进行传输。
在音频和视频编码中，编码器将模拟音频和视频信号转换为数字信号，以便于存储和传输。
编码器可以采用不同的压缩算法来实现信号的压缩，并保证重要信息的传输。
总之，编码器是一种将模拟信号转换为数字信号的设备或电路，它在现代电子技术中有着广泛的应用。
编码器详细介绍与编程指导
编码器详细介绍与编程指导编码器是一种用于将模拟信号转换为数字信号的设备或电路。
它常用于将音频信号、视频信号或其他模拟信号转换为数字数据，以便能够进行数字处理、传输或存储。
在本文中，将详细介绍编码器的工作原理、不同类型的编码器以及编程指导。
一、编码器的工作原理编码器的工作原理基于编码技术，通过一定的编码方法将模拟信号转换为数字信号。
其基本原理是将连续的模拟信号离散化，然后将每个离散化的样本量化为数字形式，再将这些数字信号编码为二进制码。
编码器的工作流程如下：1.采样：将连续的模拟信号按照一定的时间间隔进行采样，得到一系列离散化的样本。
2.量化：将每个采样值映射到一组有限数量的离散码值中，将连续的模拟信号离散化为一系列的离散级别。
3.编码：将量化后的离散信号通过其中一种编码方式转换为二进制码。
常用的编码方式有脉冲编码调制（PCM）和差分编码调制（DMC）等。
4.传输或存储：将编码后得到的数字信号传输给解码器或存储起来。
二、常见的编码器类型1. 音频编码器：将音频信号编码为数字信号。
常用的音频编码器有MPEG-Audio系列（如MP3、AAC）、FLAC、ALAC等。
2.视频编码器：将视频信号编码为数字信号。
常用的视频编码器有H.264、H.265、VP9等。
3.图像编码器：将图像信号编码为数字信号。
常用的图像编码器有JPEG、PNG、GIF等。
4. 数据编码器：将数据信号编码为数字信号。
常用的数据编码器有ASCII码、Unicode、二进制编码等。
三、编码器的编程指导编码器的编程需要掌握编码技术以及相应的编程语言知识。
以下是编程编码器时的一些指导：1.确定编码方式：根据所需的信号类型和应用场景选择合适的编码方式。
2. 学习编程语言：选择一种常用的编程语言（如C、C++、Python），并学习其相关知识。
3. 了解编码库或API：熟悉使用各种编码库或API来实现编码功能。
例如，对于音频编码器，可以使用FFmpeg或LAME等库来实现。
编码器工作原理
编码器工作原理编码器是一种常见的电子设备，用于将输入的模拟或数字信号转换为特定的编码形式。
它在许多领域中被广泛应用，例如通信系统、计算机网络、自动化控制系统等。
本文将详细介绍编码器的工作原理及其应用。
一、编码器的基本原理编码器的基本原理是将输入信号转换为特定的编码形式。
它通常由两个主要部分组成：输入接口和编码逻辑。
1. 输入接口：输入接口用于接收输入信号，可以是模拟信号或数字信号。
模拟信号通常由传感器或电路产生，而数字信号可以来自计算机或其他数字设备。
2. 编码逻辑：编码逻辑是编码器的核心部分，它将输入信号转换为特定的编码形式。
编码逻辑可以采用不同的编码方式，常见的编码方式包括二进制编码、格雷码、BCD码等。
二、常见的编码器类型及其工作原理1. 二进制编码器：二进制编码器将输入信号转换为二进制编码形式。
它通常由多个开关或传感器组成，每个开关或传感器对应一个二进制位。
当开关或传感器处于打开状态时，对应的二进制位为1；当开关或传感器处于关闭状态时，对应的二进制位为0。
2. 格雷码编码器：格雷码编码器将输入信号转换为格雷码编码形式。
格雷码是一种特殊的二进制编码，相邻的两个码字之间只有一个位数发生改变。
格雷码编码器的工作原理是通过逻辑电路将输入信号转换为格雷码。
3. BCD编码器：BCD编码器将输入信号转换为BCD码（二进制编码的十进制表示形式）。
BCD编码器通常由四个二进制编码器组成，每个编码器对应一个十进制位。
它的工作原理是将输入信号转换为相应的二进制编码，然后将二进制编码转换为BCD码。
三、编码器的应用领域编码器在许多领域中都有广泛的应用，下面列举几个常见的应用领域：1. 通信系统：编码器在通信系统中用于将模拟信号或数字信号转换为特定的编码形式，以便在传输过程中提高信号的可靠性和传输效率。
2. 计算机网络：编码器在计算机网络中用于将数字信号转换为特定的编码形式，以便在网络传输中提高数据的可靠性和传输速率。
编码器
工作原理
编码器（图5）由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取，获得四 组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠 加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。

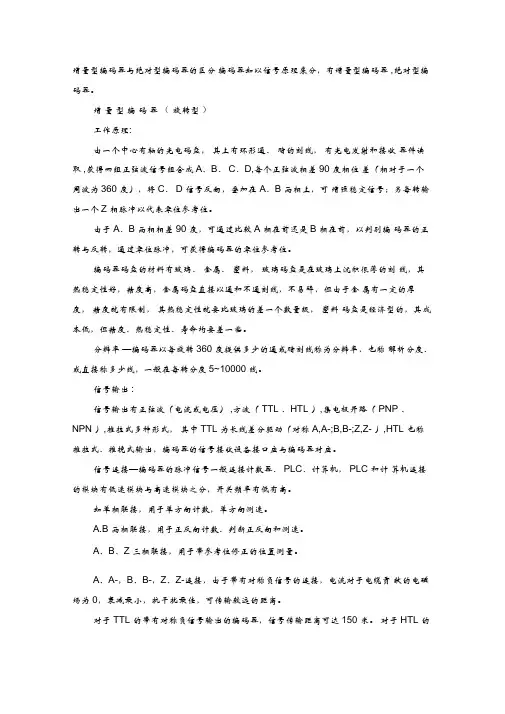

由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可 获得编码器的零位参考位。编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热 稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳 定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
（2）绝对值型：就是对应一圈，每个基准的角度发出一个唯一与该角度对应二进制的数值，通过外部记圈器 件可以进行多个位置的记录和测量。绝对值编码器的输出可直接反映360°范围内的绝对角度，绝对位置可通过 输出信号的幅值或光栅的物理编码刻度鉴别,前者称旋转变压器(Rotating Transformer)；后者称绝对值编码器 (Absolute-value Encoder)。
信号连接—编码器的脉冲信号一般连接计数器、PLC、计算机,PLC和计算机连接的模块有低速模块与高速模 块之分，开关频率有低有高。
如单相联接，用于单方向计数，单方向测速。 A.B两相联接，用于正反向计数、判断正反向和测速。 A、B、Z三相联接，用于带参考位修正的位置测量。 A、A-,B、B-,Z、Z-连接，由于带有对称负信号的连接，电流对于电缆贡献的电磁场为0,衰减最小，抗干扰 最佳，可传输较远的距离。 对于TTL的带有对称负信号输出的编码器，信号传输距离可达150米。 对于HTL的带有对称负信号输出的编码器，信号传输距离可达300米。
电子编码器的使用方法
01编码器基本概念与原理Chapter编码器定义及作用编码器定义编码器作用工作原理简介编码过程解码过程在接收端，解码器对编码后的信号进行解码，还原为原始信号。
解码过程需要遵循与编码过程相对应的解码规则。
绝对式编码器直接测量输入信号的绝对值，生成与之对应的编码输出，适用于需要精确知道位置或状态的场合。
特点包括测量范围宽、分辨率高。
模拟编码器将模拟信号转换为数字信号，适用于音频、视频等模拟信号的数字化处理。
特点包括转换精度高、抗干扰能力强。
数字编码器将数字信号转换为适合传输或存储的格式，如曼彻斯特编码、差分曼彻斯特编码等。
特点包括编码效率高、易于实现同步。
增量式编码器通过测量输入信号的增量来生成相应的编码输出，适用于位置、速度等物理量的测量。
特点包括测量精度高、响应速度快。
常见类型及其特点02编码器选型与安装Chapter01020304根据实际需求选择适当的分辨率，高分辨率可提供更精确的位置信息。
分辨率考虑编码器的电压、电流和信号类型等电气特性，确保与控制系统兼容。
电气特性关注编码器的尺寸、重量、轴径等机械特性，确保与安装环境相匹配。
机械特性根据工作环境选择适合的防护等级和温度范围。
环境适应性选型依据及注意事项安装前准备安装编码器连接电缆030201安装步骤与规范调试方法及技巧通电检查校准零点测试功能调整参数03编码器操作指南Chapter完成初始化设置按照编码器说明书逐步完成初始化设置，包括参数配置、功能选择等。
根据通信协议要求，设置合适的波特率，以确保数据传输的稳定性。
选择通信协议根据实际需求选择合适的通信协议，如CAN 连接电源和信号线将编码器正确接入电源和信号进入初始化模式初始化设置流程01020304进入参数配置模式调整参数值选择需要配置的参数保存配置参数配置方法常见问题解决方案编码器无法正常工作01编码器输出信号异常02编码器参数配置错误0304编码器在通信系统中的应用Chapter信号传输过程中的作用信号转换压缩数据错误检测和纠正数字调制编码器将数字信号转换为适合在信道上传输的调制信号。
编码器的类型与原理
增量式编码器的输出示意图
增量式编码器的连接原理
1 单相连接 用与单方向计数,单向测速 2 A B两相连接,用于正反向计数，用于判断正反方 向和测速 3 A B C 三相连接用于带参考位修正的判断测速 4 A -A B -B C -C连接，由于带有对称的负信 号连接电流对电缆的磁场贡献为零，衰减最小， 抗干扰较强，可以进行长距离输出
光栅尺编码器
光栅位移传感器的工作原理，是由一对光栅副中 的主光栅（即标尺光栅）和副光栅（即指示光栅） 进行相对位移时，在光的干涉与衍射共同作用下产 生黑白相间（或明暗相间）的规则条纹图形，称之 为莫尔条纹。经过光电器件转换使黑白（或明暗） 相同的条纹转换成正弦波变化的电信号，再经过放 大器放大，整形电路整形后，得到两路相差为90o 的正弦波或方波，送入光栅数显表计数显示。
机械方面：
安装时注意允许的轴负载 应保证编码器轴与用户输出轴的不同轴度＜ 0.20mm，与轴线的偏角＜1.5° 安装时严禁敲击和摔打碰撞，以免损坏轴系 和码盘 长期使用时，定期检查固定编码器的螺钉是 否松动 （每季度一次）
编码器安装方式
编码器在扩展轴上
绝对编码器
通用编码器安装在扩展轴上
如何进行正反向判断
因为A B两相相差90度，可以通过判断A相 在先还是B相在先，从而判断正转还是反转
如何进行正反向判断逻辑图
如何进行零位校正
编码器脉冲在传输过程中，可能因为某些 原因（如干扰）产生脉冲信号丢失，导致 传输误差，此时就需要对其进行及时修正 零位信号 C 编码器每旋转一周发一个脉冲，称之为零 位脉冲或标识脉冲，零位脉冲用于决定零 位置或标识位置。要准确测量零位脉冲， 不论旋转方向，零位脉冲均被作为两个通 道的高位组合输出。由于通道之间的相位 差的存在，零位脉冲仅为脉冲长度的一半。
编码器使用教程与测速原理
本节内容
