过程流体机械习题及参考答案

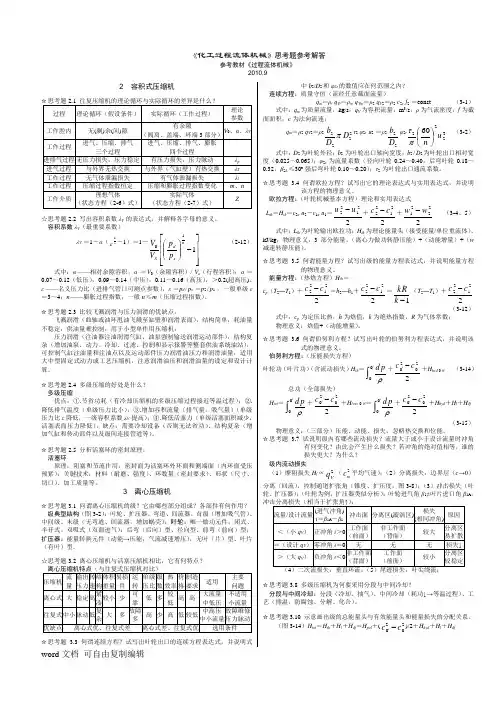

过程流体机械课后答案
《化工过程流体机械》思考题参考解答参考教材《过程流体机械》2010.92 容积式压缩机☆思考题2.2 写出容积系数λV 的表达式，并解释各字母的意义。
容积系数λV （最重要系数）λV ＝1－α（1ε－1）＝1－⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-⎪⎪⎭⎫ ⎝⎛110n s d S p p V V（2-12） 式中：α ——相对余隙容积，α ＝V 0（余隙容积）/ V s （行程容积）；α ＝0.07～0.12（低压），0.09～0.14（中压），0.11～0.16（高压），＞0.2(超高压)。
ε ——名义压力比（进排气管口可测点参数），ε ＝p d / p s ＝p 2 / p 1 ，一般单级ε ＝3～4；n ——膨胀过程指数，一般n ≤m （压缩过程指数）。
☆思考题2.3 比较飞溅润滑与压力润滑的优缺点。
飞溅润滑（曲轴或油环甩油飞溅至缸壁和润滑表面），结构简单，耗油量不稳定，供油量难控制，用于小型单作用压缩机；压力润滑（注油器注油润滑气缸，油泵强制输送润滑运动部件），结构复杂（增加油泵、动力、冷却、过滤、控制和显示报警等整套供油系统油站），可控制气缸注油量和注油点以及运动部件压力润滑油压力和润滑油量，适用大中型固定式动力或工艺压缩机，注意润滑油压和润滑油量的设定和设计计算。
☆思考题2.4 多级压缩的好处是什么？ 多级压缩优点：①.节省功耗（有冷却压缩机的多级压缩过程接近等温过程）；②.降低排气温度（单级压力比小）；③.增加容积流量（排气量，吸气量）（单级压力比ε降低，一级容积系数λV 提高）；④.降低活塞力（单级活塞面积减少，活塞表面压力降低）。
缺点：需要冷却设备（否则无法省功）、结构复杂（增加气缸和传动部件以及级间连接管道等）。
☆思考题2.5 分析活塞环的密封原理。
活塞环原理：阻塞和节流作用，密封面为活塞环外环面和侧端面（内环面受压预紧）；关键技术：材料（耐磨、强度）、环数量（密封要求）、形状（尺寸、切口）、加工质量等。
过程流体机械练习题答案
过程流体机械练习题答案一、选择题1. 过程流体机械中，离心泵的工作原理是什么？A. 利用离心力来输送流体B. 利用重力来输送流体C. 利用压力差来输送流体D. 利用电磁力来输送流体答案：A2. 以下哪种情况会导致离心泵的效率下降？A. 流体粘度增加B. 流体温度升高C. 泵的转速增加D. 泵的扬程增加答案：A3. 离心泵在启动前需要进行的操作是：A. 打开出口阀门B. 打开进口阀门C. 关闭出口阀门D. 打开所有阀门答案：B4. 以下哪个不是过程流体机械的类型？A. 离心泵B. 往复泵C. 齿轮泵D. 电磁泵答案：D5. 在离心泵的运行中，如果吸入管道漏气，会导致什么问题？A. 泵的流量增加B. 泵的扬程下降C. 泵的效率提高D. 泵的噪音增大答案：B二、填空题6. 过程流体机械中的_________泵适用于高粘度流体的输送。
答案：齿轮泵7. 离心泵的效率是指泵的有效功率与_________功率之比。
答案：输入8. 过程流体机械中，_________泵的工作原理是利用活塞的往复运动来输送流体。
答案：往复泵9. 在离心泵的运行中，如果泵的转速增加，其流量_________。
答案：增加10. 离心泵的扬程与泵的转速的平方成正比，因此泵的转速增加时，其扬程会_________。
答案：显著增加三、简答题11. 简述离心泵的启动和停止操作步骤。
答案：启动离心泵时，首先打开进口阀门，确保泵内充满液体，然后关闭出口阀门以减少启动负荷，接着启动泵，待泵正常运行后逐渐打开出口阀门。
停止离心泵时，应先关闭出口阀门，然后停止泵的运行，最后关闭进口阀门。
12. 离心泵在运行中出现振动的原因可能有哪些？答案：离心泵运行中出现振动的原因可能包括：泵的安装不稳固，泵与驱动设备的对中不良，叶轮不平衡，轴承磨损，吸入管道漏气，或者泵的转速过高等。
四、计算题13. 已知某离心泵的转速为3000转/分钟，叶轮直径为0.3米，求该泵的理论扬程。
过程流体机械练习题答案
过程流体机械练习题答案第一题：题目：某水泵出口处水压为3MPa，进口处水压为0.2MPa。
水泵输入功率为100kW，效率为80%，出口流量为80m³/h。
已知水泵的压力升程系数为60m/kW。
试求水泵的扬程和流体功率。
解答：已知数据：出口水压 P_out = 3MPa进口水压 P_in = 0.2MPa输入功率 P_in = 100kW效率η = 80%出口流量 Q_out = 80m³/h压力升程系数 Z = 60m/kW根据流体动力学公式：扬程 H = (P_out - P_in) / ρg其中ρ 为水的密度，g 为重力加速度由于题目中没有给出流体的密度，无法计算扬程。
流体功率P_fluid = ρgQ_outH同样地，由于流体密度未知，无法计算流体功率。
第二题：题目：某管道长度为100m，内径为150mm，粗糙度为0.2mm，输送水流速为0.5m/s。
计算管道的阻力损失。
解答：已知数据：管道长度 L = 100m管道内径 d = 150mm = 0.15m管道粗糙度ε = 0.2mm = 0.0002m水流速度 v = 0.5m/s流体在管道中的阻力损失可以通过达西公式计算：Δh = λLv² / (2gd)其中λ 为摩擦阻力系数，g 为重力加速度根据题目中给出的数据，需要首先计算摩擦阻力系数。
达西公式中的摩擦阻力系数可以通过克什勒图表或其他方法得到，这里假设摩擦阻力系数为0.02。
代入已知数据进行计算：Δh = (0.02)(100)(0.5)² / (2(9.8)(0.15))经过计算得到：Δh ≈ 0.051m所以，该管道的阻力损失约为0.051m。
第三题：题目：某容器中盛有20m³的液体，液体密度为1000kg/m³，容器底部距离液面高度为3m，液体流速为2m/s。
求容器底部的压力。
解答：已知数据：液体体积 V = 20m³液体密度ρ = 1000kg/m³液体流速 v = 2m/s容器底部距离液面高度 h = 3m液体底部的压力可以通过静压计算：P_b = P_0 + ρgh其中 P_0 为大气压力，g 为重力加速度根据题目中给出的数据，需要首先确定大气压力。

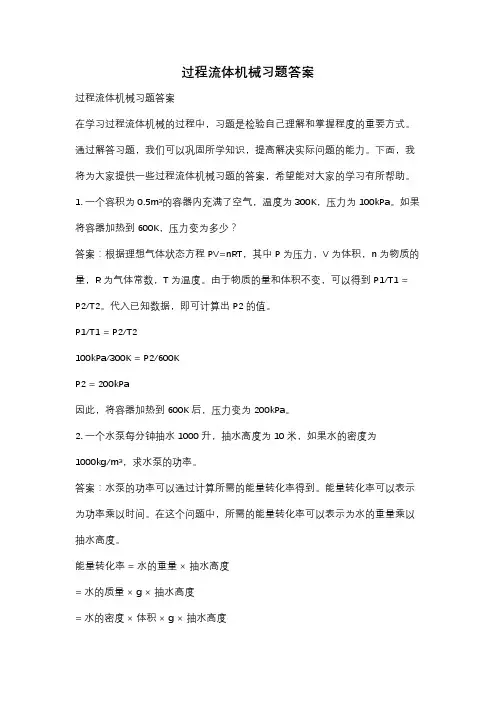

过程流体机械习题答案
过程流体机械习题答案过程流体机械习题答案在学习过程流体机械的过程中，习题是检验自己理解和掌握程度的重要方式。
通过解答习题，我们可以巩固所学知识，提高解决实际问题的能力。
下面，我将为大家提供一些过程流体机械习题的答案，希望能对大家的学习有所帮助。
1. 一个容积为0.5m³的容器内充满了空气，温度为300K，压力为100kPa。
如果将容器加热到600K，压力变为多少？答案：根据理想气体状态方程PV=nRT，其中P为压力，V为体积，n为物质的量，R为气体常数，T为温度。
由于物质的量和体积不变，可以得到P1/T1 = P2/T2。
代入已知数据，即可计算出P2的值。
P1/T1 = P2/T2100kPa/300K = P2/600KP2 = 200kPa因此，将容器加热到600K后，压力变为200kPa。
2. 一个水泵每分钟抽水1000升，抽水高度为10米，如果水的密度为1000kg/m³，求水泵的功率。
答案：水泵的功率可以通过计算所需的能量转化率得到。
能量转化率可以表示为功率乘以时间。
在这个问题中，所需的能量转化率可以表示为水的重量乘以抽水高度。
能量转化率 = 水的重量× 抽水高度= 水的质量× g × 抽水高度= 水的密度× 体积× g × 抽水高度= 1000kg/m³ × 1000L × 1m³/1000L × 9.8m/s² × 10m将单位转化为国际单位制，得到：= 1000kg/m³ × 1m³ × 9.8m/s² × 10m= 98000J因此，水泵的功率为98000J/60s = 1633.33W，约为1633W。
3. 一个管道的长度为100m，直径为0.5m，流体的密度为1000kg/m³，流速为2m/s。
常州大学过程流体机械习题集及参考答案（离心压缩机和泵部分）
常州大学过程流体机械习题集及参考答案（离心压缩机和泵部分）《过程过程流体流体流体机械机械机械》》补充习题补充习题及参考答案及参考答案第三章离心压缩机习题3-1 DA450-121裂解气离心式压缩机，第一级叶轮外径D 2=655mm,叶片出口安装角βA2=35°, 出口叶片数Z 2=22, 出口绝对速度 C 2∝=200m/s,气流方向角α2∝=21.1°, 叶轮工作转速n=8400rpm. 求该级叶轮对每kg 气体所作的理论功H th (α1=90°)参考答案参考答案：：① u 2=287.94287.94m/s m/s m/s②φr2=0.25 =0.25 ③③ H th =46886.9J/Kg 3-2 DA350-61型离心式压缩机，第一级叶轮外径D 2=600mm，叶片出口安装角βA2=45°，出口叶片数Z=18 选用流量系数φr2=0.248，叶轮工作转速n=8600rpm，求第一级叶轮对每kg 气体所作的叶片功H th (α1=90°)参考答案参考答案：：① u 2=270.04m/s =270.04m/s ② H th =45845.8J/Kg3-3丙烯离心式制冷压缩机PLS-2000的第三级叶轮，其叶片进出口速度分别为：C 1=62.25m/s, α1=90°,C 2=136.4m/s, α2=18°24ˊ, 叶轮工作转速n=12000rpm, 进出口直径分别为：D 1=0.180m,D 2=0.330m，求：叶轮给予500kg 有效流量的理论能量头H th 参考答案参考答案：：① u 1=113.04m/s =113.04m/s u 2=207.24m/s =207.24m/s ②C u1=0m/s C u2=129.43m/s,=129.43m/s,③ H th =26823.07J/Kg*500Kg=1.34×104 KJ3-4 已知某离心式空气压缩机的第一级叶轮D 2=380mm, D 1=202mm,，βA2=40°,Z=16,叶轮转速n=13800rpm，流量系数φr2=0.233,α1=90°,求叶轮对单位质量气体所提供的理论能头H th 及叶片无限多时的理论能头H th ∝？参考答案参考答案：：① u 1=145.88m/s =145.88m/s u 2=274.6m/s =274.6m/s ② H th ∞=54454.68J/Kg ③ H th =44940.7J/Kg3-5一台离心式压缩机，一级叶轮的叶片功H th =45864J/kg,ηpol =78%, 级的进口速度C j =74m/s ，出口速度C c =96m/s ，轮阻损失系数βdf =0.03，漏气损失系数βL =0.012，求实际耗功H tot 及H pol 、H hyd 、 H l 、H df ？参考答案参考答案：：① H tot =47790.29 J/Kg ② H pol =37276.43J/Kg ③ H hyd =6717.57J/Kg ④H l =550.37 J/Kg ⑤H df =1375.92 J/Kg 3-6 已知丙烯C 3H 6的R=197.57J/Kg ·k ，k=Cp/Cv=1.1548，首级进口压力0.12MPa ，温度为－41.7℃，若选取u 2=235.6m/s，φr2=0.31，βA2=50°，Z=24，βL +βdf =0.04，ηpol =0.76,试求：首级的压力比ε=？，级的出口压力Pout=？（Pg：143）参考答案参考答案：：① H th =35505.6 J/Kg ② H tot =36925.8J/Kg ③ H pol =28063.6J/Kg ④ε=1.6141.614⑤⑤Pout=Pout=0.193680.193683-7 已知某压缩机的第四级进口容积流量Qin=1.543 m 3/s，该级的D 2=0.65m ，u 2=170m/s，βA2=30°，δ2=4mm，φr2=0.134，ρ2/ρ0=1.094，Z=22，试计算该级叶轮出口相对宽度，b 2/D 2=？该值是否符合要求？（Pg：143）参考答案参考答案：：① τ=0.914 =0.914 ②② b 2/D 2=0.05106 =0.05106 ③∵③∵③∵ 0.025 0.025 0.025≤≤b 2/D 2≤0.065 0.065 ∴∴ 合理3-8 已知某离心式空气压缩机的有效流量G=6.95Kg/s，漏气损失系数βL =0.013，轮阻损失系数βdf =0.03，叶轮对单位质量气体作功H th =49895J/kg,试计算叶轮作功时消耗的理论功率N th 、漏气损失功率N l 、轮阻损失功率N df 、总功率N tot 及叶轮对单位质量有效气体的总耗功H tot 。
过程流体机械试题及答案
过程流体机械试题及答案一、选择题1. 下列哪项不是过程流体机械的主要功能？A. 物料输送B. 能量转换C. 信息处理D. 化学反应答案：C2. 在泵的分类中，根据泵的工作原理，离心泵属于哪一类？A. 容积式泵B. 动力式泵C. 重力式泵D. 电磁式泵答案：B3. 以下哪个参数不是衡量压缩机性能的主要指标？A. 流量B. 扬程C. 效率D. 功率答案：B二、填空题4. 过程流体机械在化工生产中的作用包括_______、_______、_______等。
答案：物料输送；能量转换；化学反应5. 泵的有效功率与_______的平方成正比，与_______成正比。
答案：流量；扬程三、简答题6. 简述往复式压缩机与离心式压缩机的主要区别。
答案：往复式压缩机是通过活塞在气缸内往复运动来改变气体的体积，从而提高气体的压力，适用于小流量、高压力的场合。
而离心式压缩机则是利用旋转的叶轮对气体做功，通过离心力将气体推向外围提高气体压力，适用于大流量、低压力的场合。
四、计算题7. 某离心泵的流量为50 m³/h，扬程为20米，效率为80%，求该泵的轴功率。
答案：首先计算泵的有效功率，有效功率 = 流量× 扬程× 流体密度× 重力加速度× 效率。
假设流体密度为1000 kg/m³，重力加速度为9.81 m/s²，则有效功率= 50 × 10⁻³ × 20 × 1000 × 9.81 × 0.8 = 78420 W。
轴功率是泵实际所需的功率，等于有效功率除以效率，即轴功率 = 78420 W / 0.8 = 98025 W。
五、论述题8. 论述泵在化工生产中的重要性及其常见问题和解决方案。
答案：泵在化工生产中扮演着至关重要的角色，它们负责将原料、中间产品和最终产品从一个工艺单元输送到另一个工艺单元。
最新过程流体机械部分计算题答案
0.12Mpa,温度f 】,酩4xO.76x pH 乔帧第三章离心式压缩机4=^^115481已知丙烯 C3H6的R=197.57J/kg • K, • • ,首级进口压力-41.7 C.若选取u= 235.6m/s,卩" °'烈，Ax =50°, 7= 24,几 + 0督二0』4莎押二0・76试求首级的压力比厂”，级出口压力?.-J7 -解：有限多叶片叶轮的理论能量头为:孔二|1_啓口込一夕血禹片出l-0.31x^0aS m5oj235.6 =35502,737//^总耗功为:H 诚=Q +厲+炖r 加tA= (1 + 0.04)x35502.737 =36922.846J/ kgH 劇=如H 低=056x36922.846 = 2806136// kg28061.36 = 197.57xfa73-41.7)x 1154814548 一 1^=1.79由气体的多变压缩功公式得: 又因为多变效率为叫 60x170D 2n 0.65JT= 4955r//?f= ----- =电=1J»4=0.051<0,065,且 »0為级的出口压力为 P曲=% = 1・乃= 021482.已知某压缩机的第四级进口容积流量 qVin=1.543m3/s.该级= 0J 65J H|U2 = 170 加 =30°)<5；=如 non,轧—0.134)— = 1,094 9 Z = 22.Po试计算该级叶轮出口相对宽度该值是否符合要求？1-矶二 加 2 SUl A.4=1-22 X°'004 =0514jrx0.65xsm30°h _ 爲 (皿］=1.543(4993} 瓦 ~ Z 品灣 I 莎丿 _ 1.094xO.914xO314xl7D J l335'J所以,该值符合要求第四章泵1.某化工厂需要三台水泵，其性能要求是：第一台qv 仁50m3/h , H1=1OOm 第二台qv2=400m3/h , H2=40m 第三台 qv3=800m3/h , H3=18m 均选用 n=1450r/min 的叶轮外径， 试问叶轮交流电动机驱动，试问如何初选泵型？又若选出的第二台泵的扬程偏大，需要切割外径允许的最大切割量是多少？相应的流量、扬程和效率约降低多少？ 解:(1)第一台 qv 仁50m3/h , H1=100m那么= 0.722第二台 qv2=400m3/h , H2=40m第三台 qv3=800m3/h , H3=18m均选用 n=1450r/min那么，由 得:第一台，选用活塞泵，（2）化」11°.漿，那么由表 .3 得:叶轮外径允许的最大切割量为15%即:- =15%,^-= 0.85务 4则，流量降低15%扬程降低27. 75%效率降低1. 5%。
过程流体机械第二版练习题答案
过程流体机械第二版练习题答案帮助您解答过程流体机械第二版练习题。
第一题：流体力学基础概念1. a) 流体力学是研究流体静力学和流体动力学的一门学科。
流体静力学研究静止流体中的压力和力的分布；流体动力学研究流体的运动规律和力学性质。
b)湿力属于动力。
第二题：流体静力学1. 我们可以根据图中提供的势能公式计算总势能。
2. a) 计算得到总势能为P1*V1 + P2*V2，其中P1和P2分别为两个位置的压力值，V1和V2分别为两个位置的容积。
b) 根据能量守恒定律，总势能变化为0，即P1*V1 + P2*V2 = 0。
c) 当P1 > P2时，V1的值变小，V2的值变大；当P1 < P2时，V1的值变大，V2的值变小。
第三题：管道流体力学1. 管道流体力学研究流体在管道中的流动问题，主要涉及流速、流量、压力等参数的计算。
2. 漩涡会导致能量损失和流体阻力增加。
3. 黏性对流体的流动起到阻碍作用，会引起阻力损失。
第四题：管道流速和流量计算1. 流速可以通过流量和管道截面积的比值来计算，即v = Q / A，其中v为流速，Q为流量，A为管道截面积。
2. 流量可以通过流速乘以管道截面积来计算，即Q = v * A。
3. 根据题目给定的参数，可以计算得到流速和流量的值。
第五题：管道的压力损失1. 管道的压力损失包括摩擦损失和局部阻力损失。
2. 摩擦损失可以通过Darcy-Weisbach公式计算，即ΔP = f * (L / D) * (v^2 / 2)，其中ΔP为压力损失，f为摩擦系数，L为管道长度，D为管道直径，v为流速。
3. 局部阻力损失可以根据流体在不同部分的速度和流量变化计算得出。
第六题：流体力学实验1. 流体力学实验可以通过物理实验和数值模拟两种方法进行。
2. 物理实验可以通过搭建实验装置，测量流体各种参数，并观察实验现象来研究流体力学问题。
3. 数值模拟可以通过计算机模拟流体的运动，利用数值方法解决流体力学方程，得到流体的各种参数。
过程流体机械题库和答案
过程流体机械题库一、选择题（单项选择)1．活塞压缩机的实际工作循环由______个过程组成。
A．四B．三C．二D．一2．活塞式压缩机进气管内的压力称为______吸气压力。
A．实际B．名义C．缸内D．开始3．在压力比和膨胀指数一定时，相对余隙容积越大则______系数越小。
A．压力B．温度C．容积D．泄漏4．______是组成离心压缩机的基本单元。
A．级B．段C．缸D．列5．后弯型叶轮，叶片弯曲方向与叶轮旋转方向相反，叶片出口角______。
A．>90°B．<90°C．>180°D．<180°6．离心泵内的流动损失包括摩擦阻力损失和损失。
A. 轮阻B．流量C．机械D．冲击7．改变泵出口调节阀的开度来调节流量属于。
A．改变管路特性曲线B．改变泵特性曲线C．A和B D．既不是A也不是B8．涡壳的作用是______。
A．收集液体，提高液体有效能头B．收集液体，将液体部分动能变为静压能C．收集液体，将液体均匀引出泵D．收集液体，将液体全部动能变为静压能9．活塞在气缸内往复运动，压缩气体，实现压缩机的工作原理，因此属于______ A．运动机构B．工作机构C．润滑系统D．冷却系统10．活塞式压缩机的理论工作循环由______个过程组成。
A．一B．二C．三D．四11．活塞式压缩机的实际工作循环中膨胀和压缩过程属于______过程。
A．气体流动B．热力C．冷却D．升温12．活塞压缩机排气管内的压力称为______排气压力。
A．名义B．实际C．开始D．缸内13．在极限压力比下，容积系数λV为______。
A．1 B．0 C．无穷大D．0.514．在活塞式压缩机中若各级压力比相等且吸入温度相同，则______最少。
A．排气量B．凝液C．总指示功D．泄漏量15．热力学上把______称为实际气体。
A．所有气体B．与理想气体状态方程偏差较大的气体C．含有水分的气体D．所有混合气体16．下列属于易损件的是。
过程流体机械习题及参考答案
过程流体机械习题及参考答案过程流体机械习题及答案第1章绪论一、填空2、流体机械按其能量的转换形式可分为（）和（）二大类。
3、按工作介质的不同，流体机械可分为（）、（）和（）。
5、将机械能转变为（）的能量，用来给（）增压与输送的机械称为压缩机。
6、将机械能转变为（）的能量，用来给（）增压与输送的机械称为泵。
7、用机械能将（）分离开来的机械称为分离机。
二、名词解释5. 压缩机6. 泵7. 分离机第2章容积式压缩机一、填空题2、往复式压缩机由（）、（）、（）和（）四部分组成。
3、往复式压缩机的工作腔部分主要由（）、（）和（）构成。
4、活塞通过（）由传动部分驱动，活塞上设有（）以密封活塞与气缸的间隙。
6、往复式压缩机的传动部分是把电动机的（）运动转化为活塞的（）运动。
10．理论上讲，级数越（），压缩气体所消耗的功就越（）等温循环所消耗的功。
14．气阀主要由（）、（）、（）和（）四部分组成。
16．活塞环和填料的密封原理基本相同，都是利用（）和（）的作用以达到密封的目的。
19．压缩机正常运转时，产生的作用力主要有三类：（1）（）；（2）（）；（3）（）。
22．压缩机中的惯性力可分为（）惯性力和（）惯性力。
23．一阶往复惯性力的变化周期为（）；二阶往复惯性力的变化周期为（）。
25．旋转惯性力的作用方向始终沿曲柄半径方向（），故其方向随曲轴旋转而（），而大小（）。
36．理论工作循环包括（）、（）、（）三个过程。
37．实际工作循环包括（）、（）、（）和（）四个过程。
38．活塞运动到达主轴侧的极限位置称为（）；活塞运动到达远离主轴侧的极限位置称为（）。
39．活塞从一个止点到另一个止点的距离为（）。
40．第一级吸入管道处的气体压力称为活塞压缩机的（）；末级排出接管处的气体压力称为活塞压缩机的（）。
二、选择题2．活塞式压缩机的理论工作循环由______个过程组成。
A．一 B．二 C．三 D．四3．活塞压缩机的实际工作循环由______个过程组成。
过程流体机械习题及答案-推荐下载
A．气体流动 B．热力 C．冷却 D．升温
7．吸、排气管内的压力取决于_____。
A．气缸内吸、排气压力
C．气阀通流面积
10．在压力比和膨胀指数一定时，相对余隙容积越大则______系数越小。
A．压力 B．温度 C．容积 D．泄漏
16．压缩机的实际排气压力取决于______。
A．缸内压力
C．排气温度
10．理论上讲，级数越（ ），压缩气体所消耗的功就越（ ）等温循环所消耗的
功。
14．气阀主要由（ ）、（ ）、（ ）和（
16．活塞环和填料的密封原理基本相同，都是利用（ ）和（ ）的作用以达
到密封的目的。
19．压缩机正常运转时，产生的作用力主要有三类：（1）（
（2）（
22．压缩机中的惯性力可分为（ ）惯性力和（ ）惯性力。
40．第一级吸入管道处的气体压力称为活塞压缩机的（
的气体压力称为活塞压缩机的（
二、选择题
2．活塞式压缩机的理论工作循环由______个过程组成。
A．一
B．二
3．活塞压缩机的实际工作循环由______个过程组成。
A．四
B．三
C．三
C．二
4．活塞式压缩机的实际工作循环中膨胀和压缩过程属于______过程。
23．一阶往复惯性力的变化周期为（
期为（
）。
）；（3）（
25．旋转惯性力的作用方向始终沿曲柄半径方向（ ），故其方向随曲轴旋转而（
），而大小（
）。
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术通关，1系电过，力管根保线据护敷生高设产中技工资术艺料0不高试仅中卷可资配以料置解试技决卷术吊要是顶求指层，机配对组置电在不气进规设行范备继高进电中行保资空护料载高试与中卷带资问负料题荷试2下卷2，高总而中体且资配可料置保试时障卷，各调需类控要管试在路验最习；大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试，况卷要下安加与全强过，看度并22工且22作尽22下可22都能22可地护以缩1关正小于常故管工障路作高高；中中对资资于料料继试试电卷卷保破连护坏接进范管行围口整，处核或理对者高定对中值某资，些料审异试核常卷与高弯校中扁对资度图料固纸试定，卷盒编工位写况置复进.杂行保设自护备动层与处防装理腐置，跨高尤接中其地资要线料避弯试免曲卷错半调误径试高标方中高案资等，料，编试要5写、卷求重电保技要气护术设设装交备备置底4高调、动。中试电作管资高气，线料中课并敷3试资件且、设卷料中拒管技试试调绝路术验卷试动敷中方技作设包案术，技含以来术线及避槽系免、统不管启必架动要等方高多案中项；资方对料式整试，套卷为启突解动然决过停高程机中中。语高因文中此电资，气料电课试力件卷高中电中管气资壁设料薄备试、进卷接行保口调护不试装严工置等作调问并试题且技，进术合行，理过要利关求用运电管行力线高保敷中护设资装技料置术试做。卷到线技准缆术确敷指灵设导活原。。则对对：于于在调差分试动线过保盒程护处中装，高置当中高不资中同料资电试料压卷试回技卷路术调交问试叉题技时，术，作是应为指采调发用试电金人机属员一隔，变板需压进要器行在组隔事在开前发处掌生理握内；图部同纸故一资障线料时槽、，内设需，备要强制进电造行回厂外路家部须出电同具源时高高切中中断资资习料料题试试电卷卷源试切，验除线报从缆告而敷与采设相用完关高毕技中，术资要资料进料试行，卷检并主查且要和了保检解护测现装处场置理设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
过程流体机械练习题答案
过程流体机械练习题答案一、选择题1. 过程流体机械中，泵的主要功能是：A. 压缩气体B. 传输液体C. 转换能量D. 储存能量答案：B2. 离心泵的主要组成部分不包括：A. 泵壳B. 叶轮C. 泵轴D. 阀门答案：D3. 在泵的运行过程中，下列哪项不是泵效率降低的原因：A. 泵的磨损B. 叶轮堵塞C. 泵的超载D. 泵的超速答案：D4. 以下哪个不是泵的分类：A. 离心泵B. 往复泵C. 齿轮泵D. 电磁泵答案：D5. 泵的额定流量是指：A. 泵在最大转速下的工作流量B. 泵在最小转速下的工作流量C. 泵在额定转速下的工作流量D. 泵在任意转速下的工作流量答案：C二、填空题6. 泵的工作原理是通过____来实现能量的转换。
答案：叶轮的旋转7. 泵的扬程是指泵输出液体的____。
答案：总能量8. 泵的吸入条件要求液体在泵的吸入口处形成____。
答案：真空9. 泵的出口压力是指泵输出液体的____。
答案：静压力10. 泵的密封装置的主要作用是防止____。
答案：泄漏三、简答题11. 简述离心泵的工作原理。
答案：离心泵的工作原理是利用叶轮的高速旋转，将能量传递给液体，使液体获得速度和压力，从而实现液体的输送。
12. 描述泵在运行过程中可能出现的故障及其原因。
答案：泵在运行过程中可能出现的故障包括：泵的振动、噪音、流量不足、扬程下降、效率降低等。
这些故障的原因可能是泵的磨损、叶轮堵塞、吸入条件不良、泵的超载或超速等。
13. 解释泵的效率及其影响因素。
答案：泵的效率是指泵输出的有效功率与输入的总功率之比。
影响泵效率的因素包括泵的设计、制造质量、运行条件、维护状况等。
四、计算题14. 已知某离心泵的额定流量为100m³/h，扬程为20m，求泵的输出功率（忽略损失）。
答案：P = Q * g * H / 3600，其中Q为流量，g为重力加速度（9.81m/s²），H为扬程。
代入数值得P = 100 * 9.81 * 20 / 3600 ≈ 54.5kW。
过程流体机械第二版练习题答案
过程流体机械第二版练习题答案过程流体机械第二版练习题答案过程流体机械是机械工程中的一个重要分支，涉及到流体力学、热力学等多个学科。
掌握过程流体机械的理论和应用是机械工程师的基本要求之一。
而对于学习者来说，通过练习题的解答可以更好地巩固所学的知识，提高对知识的理解和应用能力。
下面我将针对过程流体机械第二版的练习题进行解答，希望对大家的学习有所帮助。
练习题1：一个蒸汽发生器的蒸汽压力为3 MPa，温度为400℃，进口水温度为20℃，求蒸汽发生器的热效率。
解答：根据热力学的基本原理，热效率可以通过以下公式计算：热效率 = （蒸汽焓值 - 进口水焓值）/ 燃料焓值首先，需要计算蒸汽焓值和进口水焓值。
蒸汽焓值可以通过蒸汽表查得，对应于给定的蒸汽压力和温度。
进口水焓值可以通过水的比热容和温度差计算得到。
假设进口水的比热容为4.18 kJ/(kg·℃)，则进口水焓值为：进口水焓值 = 进口水质量× 进口水比热容× 温度差假设进口水质量为1 kg，温度差为（400℃ - 20℃），则进口水焓值为：进口水焓值= 1 kg × 4.18 kJ/(kg·℃) × (400℃ - 20℃)接下来，需要计算燃料焓值。
燃料焓值可以通过燃料的燃烧热和燃料的质量计算得到。
假设燃料的燃烧热为40 MJ/kg，燃料的质量为1 kg，则燃料焓值为：燃料焓值 = 燃料质量× 燃料燃烧热将以上计算结果代入热效率公式，即可得到蒸汽发生器的热效率。
练习题2：一个离心泵的进口直径为200 mm，出口直径为150 mm，泵的转速为1500 rpm，求泵的扬程。
解答：离心泵的扬程可以通过以下公式计算：扬程 = （出口静压力 - 进口静压力）/（流体密度× 重力加速度）首先，需要计算出口静压力和进口静压力。
出口静压力可以通过出口压力和出口速度计算得到。
进口静压力可以通过进口压力和进口速度计算得到。
过程流体机械复习资料含试题和答案(DOC)
第1章绪论一、填空按照国际公约的约定，社会经济过程中的全部产品通常分为三类，即（软硬件产品）、（流程性材料产品）和（服务型产品）。
过程流体机械是（产品生产）的能量提供者、（生产环节）的制作者和（物质流通）的输送者。
因此，它往往是一个工厂的心脏、动力和关键设备。
流体机械按其能量的转换形式可分为（原动机）和（工作机）二大类。
按工作介质的不同，流体机械可分为（压缩机）、（泵）和（分离机）。
按流体机械工作原理的不同，可分为（往复式）和（旋转式）流体机械。
将机械能转变为（气体）的能量，用来给（气体）增压与输送的机械称为压缩机。
将机械能转变为（液体）的能量，用来给（液体）增压与输送的机械称为泵。
用机械能将（混合介质）分离开来的机械称为分离机。
二、名词解释1. 流程性材料2. 过程3. 生产过程4. 过程装备5. 过程流体机械6. 压缩机7. 泵8. 分离机5.是以流体为工质进行能量交换，处理与输送的机械，是过程装备重要组成三、简答与分析1．《过程流体机械》课程的教学目标是什么？2．简述过程流体机械的发展趋势？第2章容积式压缩机一、填空题容积式压缩机按结构型式的不同分为（往复式）和（回转式）压缩机。
往复式压缩机由（工作腔）、（传动部分）、（机身部分）和（设备）四部分组成。
往复式压缩机的工作腔部分主要由（气缸）、（活塞）和（气阀）构成。
活塞通过（活塞杆）由传动部分驱动，活塞上设有（活塞环）以密封活塞与气缸的间隙。
（原料）用来密封活塞杆通过气缸的部位。
往复式压缩机的传动部分是把电动机的（旋转）运动转化为活塞的（往复）运动。
往复式压缩机的传动部分一般由（曲柄）、（连杆）和（十字头）构成。
曲柄销与连杆（大头）相连，连杆（小头）通过十字头销与十字头相连，最后由十字头与（活塞杆）相连接。
规定气体对活塞作功其值为（正），活塞对气体作功其值为（负）。
10．影响压力系数的主要因素一是吸气阀处于关闭状态时的（弹簧力），另一个是进气管道中的（压力液动）。
过程流体考试题带答案 2
第1章绪论一、填空1．按照国际公约的约定，社会经济过程中的全部产品通常分为三类，即（软硬件产品）、（流程性材料产品）和（服务型产品）。
2．过程流体机械是（产品生产）的能量提供者、（生产环节）的制作者和（物质流通）的输送者。
因此，它往往是一个工厂的心脏、动力和关键设备。
3．流体机械按其能量的转换形式可分为（原动机）和（工作机）二大类。
4．按工作介质的不同，流体机械可分为（压缩机）、（泵）和（分离机）。
5．按流体机械工作原理的不同，可分为（往复式）和（旋转式）流体机械。
6．将机械能转变为（气体）的能量，用来给（气体）增压与输送的机械称为压缩机。
7．将机械能转变为（液体）的能量，用来给（液体）增压与输送的机械称为泵。
8．用机械能将（混合介质）分离开来的机械称为分离机。
二、名词解释1. 流程性材料2. 过程3. 生产过程4. 过程装备5. 过程流体机械6. 压缩机7. 泵8. 分离机5.是以流体为工质进行能量交换，处理与输送的机械，是过程装备重要组成三、简答与分析1．《过程流体机械》课程的教学目标是什么？2．简述过程流体机械的发展趋势？第2章容积式压缩机一、填空题1．容积式压缩机按结构型式的不同分为（往复式）和（回转式）压缩机。
2．往复式压缩机由（工作腔）、（传动部分）、（机身部分）和（设备）四部分组成。
3．往复式压缩机的工作腔部分主要由（气缸）、（活塞）和（气阀）构成。
4．活塞通过（活塞杆）由传动部分驱动，活塞上设有（活塞环）以密封活塞与气缸的间隙。
5．（原料）用来密封活塞杆通过气缸的部位。
6．往复式压缩机的传动部分是把电动机的（旋转）运动转化为活塞的（往复）运动。
7．往复式压缩机的传动部分一般由（曲柄）、（连杆）和（十字头）构成。
8．曲柄销与连杆（大头）相连，连杆（小头）通过十字头销与十字头相连，最后由十字头与（活塞杆）相连接。
9．规定气体对活塞作功其值为（正），活塞对气体作功其值为（负）。
？10．影响压力系数的主要因素一是吸气阀处于关闭状态时的（弹簧力），另一个是进气管道中的（压力液动）。
过程流体机械题库和答案
过程流体机械题库一、选择题（单项选择)1．活塞压缩机的实际工作循环由______个过程组成。
A．四B．三C．二D．一2．活塞式压缩机进气管内的压力称为______吸气压力。
A．实际B．名义C．缸内D．开始3．在压力比和膨胀指数一定时，相对余隙容积越大则______系数越小。
A．压力B．温度C．容积D．泄漏4．______是组成离心压缩机的基本单元。
A．级B．段C．缸D．列5．后弯型叶轮，叶片弯曲方向与叶轮旋转方向相反，叶片出口角______。
A．>90°B．<90°C．>180°D．<180°6．离心泵内的流动损失包括摩擦阻力损失和损失。
A. 轮阻B．流量C．机械D．冲击7．改变泵出口调节阀的开度来调节流量属于。
A．改变管路特性曲线B．改变泵特性曲线C．A和B D．既不是A也不是B8．涡壳的作用是______。
A．收集液体，提高液体有效能头B．收集液体，将液体部分动能变为静压能C．收集液体，将液体均匀引出泵D．收集液体，将液体全部动能变为静压能9．活塞在气缸内往复运动，压缩气体，实现压缩机的工作原理，因此属于______ A．运动机构B．工作机构C．润滑系统D．冷却系统10．活塞式压缩机的理论工作循环由______个过程组成。
A．一B．二C．三D．四11．活塞式压缩机的实际工作循环中膨胀和压缩过程属于______过程。
A．气体流动B．热力C．冷却D．升温12．活塞压缩机排气管内的压力称为______排气压力。
A．名义B．实际C．开始D．缸内13．在极限压力比下，容积系数λV为______。
A．1 B．0 C．无穷大D．0.514．在活塞式压缩机中若各级压力比相等且吸入温度相同，则______最少。
A．排气量B．凝液C．总指示功D．泄漏量15．热力学上把______称为实际气体。
A．所有气体B．与理想气体状态方程偏差较大的气体C．含有水分的气体D．所有混合气体16．下列属于易损件的是。
过程流体机械部分计算题答案
第三章离心式压缩机1．已知丙烯C3H6的R=197.57J/kg·K,,首级进口压力0.12Mpa,温度-41.7℃．若选取ｕ＝235.6m/s,,试求首级的压力比,级出口压力解:有限多叶片叶轮的理论能量头为：总耗功为：又因为多变效率为，则由气体的多变压缩功公式得：级的出口压力为2.已知某压缩机的第四级进口容积流量qVin=1.543m3/s.该级试计算该级叶轮出口相对宽度该值是否符合要求?解;那么所以,该值符合要求.第四章泵1．某化工厂需要三台水泵，其性能要求是：第一台qv1=50m3/h，H1=100m，第二台qv2=400m3/h，H2=40m，第三台qv3=800m3/h，H3=18m，均选用n=1450r/min的叶轮外径，试问叶轮交流电动机驱动，试问如何初选泵型？又若选出的第二台泵的扬程偏大，需要切割外径允许的最大切割量是多少？相应的流量、扬程和效率约降低多少？解：（1）第一台qv1=50m3/h，H1=100m，第二台qv2=400m3/h，H2=40m，第三台qv3=800m3/h，H3=18m，均选用n=1450r/min那么，由得：第一台，选用活塞泵，第二台，选用离心泵，第三台，选用轴流泵。
（2），那么由表4-3得：叶轮外径允许的最大切割量为15%，即：则，流量降低15%，扬程降低27．75%，效率降低1．5％。
2．某化工厂由储水池清水输送到高位水槽中，要求供水量为100m3/h。
储水池至泵的高度为2．5m，泵至高位水槽的高度为26m，其上装有带滤网的底阀1个，闸板阀1个，90°弯头2个，锥型渐缩过渡接管1个，压水管长40m，其上装有止回阀1个，闸板阀1个，90°弯头2个，锥型渐扩过渡接管1个。
要求选用恰当的水泵。
解：选定管道直径由得：其中一般取吸水管中流速，中流速则吸水管直径，取外径为219mm（内径210mm）。
出水管直径，取外径为159mm（内径150mm）。
过程流体机械智慧树知到课后章节答案2023年下中国石油大学(华东)
过程流体机械智慧树知到课后章节答案2023年下中国石油大学（华东）中国石油大学（华东）绪论单元测试1.与化工过程流体机械相关的课程有哪些？答案:泵与风机;工程流体力学;工程热力学;机械设计基础第一章测试1.下列不属于离心泵的技术参数的是答案:外界温度2.金属材料在加热时，体积( )的性质，称为热膨胀性。
答案:增大3.离心泵的做功原件是？答案:叶轮4.离心泵的安装技术关键在于确定离心泵安装答案:高度5.不属于离心泵启动前的准备工作的是答案:降温6.离心泵内的各种损失不包括答案:气体损失7.下列哪个角度弯管水流进出阻力损失最大答案:90°8.下列不属于密封端面的故障的是答案:变质9.下列不属于造成机封的动、静环平面磨损的原因是答案:介质温度过高10.机械密封处渗漏水的原因不包括答案:外界温度过低第二章测试1.离心压缩机的效率一般低于活塞压缩机答案:对2.离心压缩机中叶轮是唯一做功原件答案:对3.绝能流动中，制止晗不变答案:对4.离心压缩机多变能头小于绝热能头答案:错5.离心压缩机流动效率大于绝热效率答案:对6.常压进气的离心压缩机冬季压力比要大一些答案:对7.二次涡流损失是因为流速分布不均造成的答案:对8.采用多级串联后，喘振流量变小了答案:错9.离心压缩机的绝热效率与输送介质无关答案:对10.气体在级中获得的总功全部以机械能的形式获得答案:错第三章测试1.往复式压缩机具有惯性力和惯性力矩答案:对2.往复式压缩机只采用活塞环密封答案:错3.正常工作时如果泄漏问题严重，会导致排气量不足。
答案:对4.填料函的泄露都属于外泄露。
答案:错5.气缸冷却不好会导致润滑油变质。
答案:对6.吸气压力与排气压力无关。
答案:错7.出口储罐压力升高，则压缩机排气端压力可能升高。
答案:对8.油过多时会导致气缸发生异响。
答案:对9.往复式活塞压缩机的效率高于离心式压缩机。
答案:对10.活塞式压缩机可进行多级压缩。
答案:对第四章测试1.双螺杆泵是对称式螺杆泵。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
过程流体机械习题及答案第1章绪论一、填空2、流体机械按其能量的转换形式可分为（）和（）二大类。
3、按工作介质的不同，流体机械可分为（）、（）和（）。
5、将机械能转变为（）的能量，用来给（）增压与输送的机械称为压缩机。
6、将机械能转变为（）的能量，用来给（）增压与输送的机械称为泵。
7、用机械能将（）分离开来的机械称为分离机。
二、名词解释5. 压缩机6. 泵7. 分离机第2章容积式压缩机一、填空题2、往复式压缩机由（）、（）、（）和（）四部分组成。
3、往复式压缩机的工作腔部分主要由（）、（）和（）构成。
4、活塞通过（）由传动部分驱动，活塞上设有（）以密封活塞与气缸的间隙。
6、往复式压缩机的传动部分是把电动机的（）运动转化为活塞的（）运动。
10．理论上讲，级数越（），压缩气体所消耗的功就越（）等温循环所消耗的功。
14．气阀主要由（）、（）、（）和（）四部分组成。
16．活塞环和填料的密封原理基本相同，都是利用（）和（）的作用以达到密封的目的。
19．压缩机正常运转时，产生的作用力主要有三类：（1）（）；（2）（）；（3）（）。
22．压缩机中的惯性力可分为（）惯性力和（）惯性力。
23．一阶往复惯性力的变化周期为（）；二阶往复惯性力的变化周期为（）。
25．旋转惯性力的作用方向始终沿曲柄半径方向（），故其方向随曲轴旋转而（），而大小（）。
36．理论工作循环包括（）、（）、（）三个过程。
37．实际工作循环包括（）、（）、（）和（）四个过程。
1 / 221 / 2238．活塞运动到达主轴侧的极限位置称为（）；活塞运动到达远离主轴侧的极限位置称为（）。
39．活塞从一个止点到另一个止点的距离为（）。
40．第一级吸入管道处的气体压力称为活塞压缩机的（）；末级排出接管处的气体压力称为活塞压缩机的（）。
二、选择题2．活塞式压缩机的理论工作循环由______个过程组成。
A．一B．二C．三D．四3．活塞压缩机的实际工作循环由______个过程组成。
A．四B．三C．二D．一4．活塞式压缩机的实际工作循环中膨胀和压缩过程属于______过程。
A．气体流动B．热力C．冷却D．升温7．吸、排气管内的压力取决于_____。
A．气缸内吸、排气压力B．气阀弹簧力C．气阀通流面积D．外界系统10．在压力比和膨胀指数一定时，相对余隙容积越大则______系数越小。
A．压力B．温度C．容积D．泄漏16．压缩机的实际排气压力取决于______。
A．缸内压力B．实际吸气压力C．排气温度D．排气系统的压力19．在活塞式压缩机中若各级压力比相等且吸入温度相同，则总指示功最少，这就是______原则。
A．最佳压力B．最佳温度C．等压力分配D．等压力比分配21．下列属于易损件的是。
A．活塞B．十字头销C．阀片D．连杆23．在单列压缩机中采用加平衡质量的方法，可以使一阶往复惯性力______。
A．部分平衡B．完全平衡C．旋转90°D．旋转180°25．各类压缩机的______惯性力或力矩可用加平衡质量的方法来平衡。
A．一阶B．二阶往复C．往复D．旋转26．在活塞式压缩机中加装飞轮的目的使用来______。
A．调整活塞力B．降低功率消耗C．均衡转速D．降低压力脉动28．压缩机铭牌上的排气量指的是______排气量。
A．额定B．标准C．实际D．理论29．活塞杆与气缸间隙采用______密封。
A．活塞环B．软填料C．硬填料D．密封圈2 / 222 / 223 / 223 / 22三、名词解释2. 级3. 内止点4. 理论工作循环5. 外止点 7. 余隙容积9. 吸气压力 10. 排气压力四、改错1．往复式压缩机的工作腔部分主要由气阀、活塞和活塞杆构成。
（ ）7．规定气体对活塞作功其值为负，活塞对气体作功其值为正。
（ ）8．如果气缸冷却良好，进气过程加入气体的热量少，则温度系数取值较高；传热温差大，造成实际气缸工作容积利用率低，温度系数取值较低。
（ ）16．活塞与气缸之间需采用填料密封，活塞杆与气缸之间需采用活塞环密封。
（ ）21．压缩机的冷却方式主要分为有油和无油。
（ ）25．活塞平均速度是联系机器结构尺寸和转速的一个参数，对压缩机的性能有很大影响。
对一台机器来讲，活塞平均速度是一个定值。
（ ）26．压缩机正常运转时，产生的作用力主要有三类：惯性力、气体力和活塞力。
（ ）31．一阶往复惯性力的变化周期为曲轴旋转一周的时间；二阶往复惯性力的变化周期为一阶的一半。
（ ）34．活塞力是由气体力和摩擦力合成的。
（ ）45．理论工作循环包括膨胀、进气、压缩、排气四个过程。
（ ）46．实际工作循环包括进气、压缩、排气和膨胀四个过程。
（ ）五、简答分析2．简述往复式压缩机的基本组成？3．级的理论循环的特点是什么？4．级的实际循环的特点是什么？5．推导容积系数的计算式，并说明式中各字母的意义。
6．简述多级压缩的优点？11．列出压缩机气量调节的常用方法？14．与往复式压缩机比较，回转式压缩机具有哪些特点？17．简述级在列中配置的基本原则？18．解释压缩机型号：（1）V2.2D-0.25/7型空气压缩机；（2）2VY －6/7型空气压缩机；（3）2DZ －12.2/250-2200型乙烯增压压缩机。
19．往复压缩机的理论循环与实际循环的差异是什么？20．分析活塞环的密封原理。
六、作图分析1．试将下列符号标在图I-2-1上：.,,,,,,12h c s d V V V P P P P ，并用上述符号写出容积系数表达式。
4 / 224 / 22图I-2-12、图I-2-2为某压缩机作用力传递图，请将下列作用力符号标在图中，并在横线上注明该力名称。
i P ＿＿＿＿＿＿， P ＿＿＿＿＿＿，S R ＿＿＿＿＿＿， t P ＿＿＿＿＿＿， T ＿＿＿＿＿＿， N ＿＿＿＿＿＿， Z ＿＿＿＿＿＿。
3．图I-2-3为某压缩机环状气阀示意图，请注明图中数字代表的零件名称并说明该阀是吸气阀还是排气阀。
图I-2-2图I-2-21＿＿＿＿＿，2＿＿＿＿＿，3＿＿＿＿＿＿，4＿＿＿＿＿＿，5 / 225 / 22图I-2-36 / 226 / 22 是＿＿＿＿气阀。
4．以图I-2-4为例，分析螺杆压缩机工作过程。
七、计算题I-2-4螺杆式压缩机工作过程7 / 227 / 228 / 228 / 221． 2Z-1.5/7型空压机为双缸、立式、单作用、单级压缩机，结构如图I-2-6。
已知：（1）热力参数名义吸气压力 Pa p 51101⨯=（绝）名义排气压力 Pa p 52108⨯=（绝）吸气温度 C T ︒=251（2）结构尺寸和参数活塞行程mm D mm S 125,128==缸径缸数m in /620,2r i ==转速活塞外止点与缸盖的间隙 1.5mmI-2-6 压缩机结构简图9 / 229 / 22气缸镜面倒角︒⨯306（3）每个气缸的总余隙容积，78cm 3(充液法测得)试计算：（1）每个缸的相对余隙容积是多少?（2）计算容积系数V λ6．一台二氧化碳压缩机，进气压力为0.1MPa ，排气压力为0.2MPa ，压缩级数为5级。
若各级进、排气相对压力损失均为03.0,08.0==d s δδ，试计算各级的实际压力比。
已知名义压力比按等压比分配。
第3章 离心压缩机一、填空题1．离心压缩机的级分为三种型式，即（ ）、（ ）和（ ）。
2．离心压缩机的中间级由（ ）、（ ）、（ ）、（ ）组成。
3．离心压缩机的首级由（ ）和（ ）组成。
4．离心压缩机的末级由（ ）、（ ）和（ ）组成。
5．离心叶轮的常见型式有（ ）、（ ）和（ ）叶轮。
6．叶轮结构型式按叶片弯曲型式可分为（ ）叶轮、（ ）叶轮和（ ）叶轮。
7．叶轮出口速度三角形由（ ）速度、（ ）速度和（ ）速度构成。
8．扩压器的作用是让气流（ ）。
9．离心压缩机级内的能量损失主要包括：（ ）损失、（ ）损失和（ ）损失。
10．离心压缩机级内的流动损失分为（ ）损失、（ ）损失、（ ）损失、（ ）损失和（ ）损失。
14．在每个转速下，每条压力比与流量关系曲线的左端点为（ ）。
各喘振点联成（ ），压缩机只能在喘振线的（ ）性能曲线上正常工作。
16．压缩机性能曲线的左边受到（ ）的限制，右边受到（ ）的限制，在这两个工况之间的区域称为压缩机的（ ）。
压缩机变工况的（ ）越宽越好。
20．在离心压缩机中，往往对小流量的不稳定工况通称为（ ）。
23．管网特性曲线决定于管网本身的（ ）和用户的要求。
25．流动相似的相似条件是模型与实物机之间（ ）相似、（ ）相似、（ ）相似和（ ）相似。
27．符合流动相似的机器其相似工况的（ ）相等。
35．常用的轴向推力的平衡措施有：（ ）、（ ）和采用（ ）。
10 / 2210 / 22 37．轴端密封严防漏气的常用方法有（ ）密封、（ ）密封和（ ）密封。
二、选择题1.______是组成离心压缩机的基本单元。
A ．级B ．段C ．缸D ．列7.离心压缩机级的多变效率可以用______表示。
11.11.--=--=k k m m B kk m m A p o k p o k ηηa b a b p o l a ba bp o l T T p p k k D p p T T k k C lg lg 1.lg lg 1.-=-=ηη8.在离心压缩机中多变指数一般为______。
A. m = 1B. 1 < m < kC. m = kD.m > k10．后弯型叶轮，叶片弯曲方向与叶轮旋转方向相反，叶片出口角A 2β______。
A. >90°B. <90°C. >180°D.<180°11．径向型叶轮，叶片出口角A 2β______。
A. =90°B. <90°C. >90°D.<180°12．前弯型叶轮，叶片弯曲方向与叶轮旋转方向相同，A 2β______。
A. >90°B. <90°C. >180°D.<180°三、名词解释4. 工况点 10. 管网特性曲线四、是非判断2．离心压缩机的中间级由扩压器、弯道、回流器组成。
（ ）3．离心压缩机的首级由叶轮、吸气管和中间级组成。
（ ）4．离心压缩机的末级由叶轮、扩压器和排气蜗室组成。
（ ）5．防止离心压缩机的转子因受轴向推力窜动需要径向轴承。
（ ）6．叶轮结构型式按叶片弯曲型式可分为闭式、半开式和双面进气叶轮。
（ ）7．叶轮出口速度三角形由牵连速度、相对速度和绝对速度构成。
（ ）8．扩压器的作用是让气流平稳流动。
