折弯作业指导书

10．操作工检验外观发现的质量问题，能返工返修的应给予返工返修处理，不能返工返修的直接报告质量检验员，由质检员给予记录处理，门架出现的质量问题可退回到仓库重新领取。
11．操作工检验发现的有质量问题产品应和合格品分开摆放，
12．操作工在生产作业过程中，应对折弯的数量和订单的批次数量进行核对，折弯数量和订单批次数量相等。
3．设备运行正常做好折板准备工作，把刀模装上调节好，把折板的板料放入到折板机刀模内，脚踩脚踏开关，折板完成。
4．折板成型工序依据折板工艺图纸执行。
5．操作工在折门架时，应对调节定位器进行检测，每折弯成型一道工序，定位器符合尺寸检验标准。
6．操作工在折门面成型90°时，折弯压力使门面向上成一定的角度，操作工应顺着向上的力用手轻托拿住门面，严禁用手压着门面（向上的力与压着的力产生力的作用），使门面变形损伤。
13．操作工在生产作业过程中，生产完的产品应按批次的顺利摆放及标识，严禁不同尺寸的产品混乱摆放在一起。
14．操作工折弯完成的批次订单，在生产任务通知单上用红色的笔记录（划线），以示作业完成，未完成的批次数量可用负数表示。
15．操作工生产作业完毕，把折弯的半成品移交给下一道工序。
16．操作工作业完毕，把电源关闭，然后把工作区域及设备工作台整理、清扫干净。
7．操作工在生产作业过程中，应对折弯的第一个产品进行尺寸检验，不符合尺寸检验标准的应查明原因给予处理，不能处理的问题直接报告上级主管。
8．符合尺寸检验标准的继续作业生产，每50数量为一检验控制点，以防
批次数量出现连续性的质量问题。
9．操作工在折门面与门架时，就对折弯的半成品进行外观质量检验，无凹凸点，无划伤、碰伤，花型成型良好，无严重的折痕产生。
公司名称
XX门业有限公司

折弯工艺作业指导书

1.范围本标准规定了折弯工件展开尺寸的计算和折弯操作要点.本标准适用于数控折弯机.2 安全注意事项2.1 操作人员必须穿戴工作服、工作鞋、手套等2.2 若折比较宽或重的零部件需两人合作时，需两人分别操作踏脚开关,应密切配合,协调动作。

2.3 双手绝不能置于折弯刀排下，若需要更换上模或下模，必须先关闭机床电源开关，再关闭空气开关，切断电源后方可。

2.4 严禁把安全光幕或其他保护装置卸下进行运转。

2.5 在机床接通电源之前，应确保机床周围区域的安全；2.6 在更换部件或检查维修之前应先使机床停止并切断电源；2.7 不得移去安全设备盖罩或其他用于防止事故部件；2.8 控制柜的门及接线盒必须关好；2.9 开关机床前应检查工作区不得有任何障碍物；3.0 机床运行时，不得试图接近或触摸机床；3.1 操作控制盒时，必须先脱调手套。

3.2 若工件尺寸较大，需旋转工件，必须要确认旋转时工件不会伤及他人。

3.3 折弯作业完成后，关闭机床电源开关，关闭空气开关。

3.折弯操作工操作工必须熟悉折弯机的结构性能和安全操作方法,经考核合格持有相应的操作证,实行定人定机操作.4.折弯工件展开尺寸的计算板材弯曲时,外侧纤维受拉伸长,内侧受压缩短,只有中性层的长度在弯曲前后没有变化,而中性层的位置随弯曲半径的大小而变动,弯曲内半径R与板材厚度之比称为弯曲的相对半径,在弯曲角度为90°,相对半径≥8时,中性层位置就在板厚的中间,即中性层与中心层相重合,当R/t＜8时,中性层偏向板材内侧如图一所示中性层位置可按下列经验公式计算R0=R+X0t其中R0——中性层的曲率半径(mm)R ——板材内侧表面曲率半径(mm)t ——板材厚度X0——中性层位置的经验系数,其数值如下表所示R/t 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 1.0X00.21 0.22 0.23 0.24 0.25 0.26 0.28 0.3 0.32R/t 1.2 1.3 1.5 2.0 2.5 3.0 4.0 ≥5X00.33 0.34 0.36 0.38 0.39 0.40 0.42 0.50展开长度为L=A+B+(π×a)/180(R+X0t)图一中如A=120mm B=150mm a=90°t=4 R=2则R/t=2/4=0.5查表得X0=0.25L=120+150+90π/180(2+0.25×4)=270+1.57×3=274.71mm如果一个零件有几个弯曲时,可把所有直线部分长度和所有圆弧部分长度相加求得,其展开长度为:L=ΣL直+ΣL弯ΣL直——各直线段之和(mm)ΣL弯——各弯曲部分中性层的展开长度之和例:求图二零件的展开长度5. 折弯操作的注意要点. 5.1根据图纸上的弯曲角度、内R尺寸、板厚、选择通用模具上的合适槽形,调整好上下模的正确位置及挡板位置.5.2检查坯料尺寸是否与计算的展开长度相等，如呸料边缘有剪切产生的毛刺应先予清除，边缘毛刺容易出现弯裂。

折弯机作业指导书

大型折弯机作业指导书文件编号：GH-2013生效日期：2013/8页码：第1页共5页1.0简介1.1目的此操作规程的目的是规定方法,让操作员工在折弯工作中参考使用。

1.2 范围此操作规程适用于折弯操作员工使用。

2.0 引用文件《钢管杆岗位质量标准》3.0机械工具3.1 大力钳3.2 F扳手3.3 数显角度尺3.4 划针3.5 卷尺(3m和10m-15m)3.6 活络扳手3.7 内六角扳手(一套)3.8 吊具（钢板钳，吊链）3.9 行车4.0原材料4.1 压缩空气4.2 模具4.3 油漆笔、石笔5.0安全事项5.1 进入车间必须穿好工作服，工作鞋。

操作时戴好手套。

需要打磨时要戴好防护眼镜和手套。

5.2考虑到该工作岗位的特殊性，在实际工作中起重物件时，应避免撞坏设备和砸伤人，所以无特殊工种操作证者一律不得操纵起重设备。

大型折弯机作业指导书文件编号：GH-2013生效日期：2013/8页码：第2页共5页5.3 折弯机下模严禁放置工具,杂物等。

5.4 折弯机操作时必须思想高度集中，严禁把手放在上模下面,以防上模突然落下。

5.5工作时思想应高度集中，严禁把各种工具放在下模上，而造成模具损坏。

5.6折好拉出管子时，要特别注意左边是否有人，确认安全后方可将料推出，防止推料时撞伤人或设备。

6.0结构与设置6.1 从生产部取得图纸及工艺文件。

6.2完工后，图纸交生产部办公室。

7.0 操作规程7.1合上电源开关、启动主液压系统、夹紧装置、电脑开关、机背后的电源开关，按一下电脑启动键，机器开始引导，上模升起。

7.2启动电脑相关按钮,让上模自然上升处在初始位置，然后进行试运行一个循环，检查机床有无异常。

7.3根据作业指令、工艺要求、技术图纸，看清所做管子的形状，常见管子形状有(八边形一哈呋和两哈呋，十二边形两哈呋和三哈呋，十六边形两哈呋、三哈呋和四哈呋，四边形一哈呋和两哈呋等)7.4根据管子的品种规格来调整电脑数据，输入的内容有：a)材质；b)板厚；c)折弯挠度；d)折弯角度；e)y1,y2二柱子应达到所需角度深度，其中有修正值功能；f)折弯最大长度；g)折弯压力吨位选择；h)回程，i)保压时间。

折弯机操作工安全操作规程作业指导书

折弯机操作工安全操作规程作业指导书
1目的
为规范折弯机操作人员的安全操作,避免安全事故,特制定本操作规程。

2适用范围
本操作规程适用于折弯机操作人员的安全操作。

3具体内容及要求
3.1 进行折弯作业时，绝对禁止将手由下部台面的横向伸入后侧。

3.2 在加工作业中，严禁将身体及手伸入上下模之间。

3.3 折弯作业时，请注意材料的振动及弹跳。

特别是大件材料，请轻踩脚踏杆慢速折弯,机械装有NC时，折弯速度是自动的，所以在可能范围内将速度的指令设定慢一点。

3.4 折弯宽度过窄或材料过小时，用夹子、钳子等工具辅助，手指尽可能避开模具。

3.5 依照模具的形状，手指有可能被夹住在模具与材料之间的危险，折弯作业中，当上下模压住材料时，必须将手脱离材料。

3.6 进行两人作业时，脚踏杆由主操作者负责操作，作业中主操作者需询问副操作者的信号操作，进行安全作业。

3.7 严禁坐在椅子上进行操作。

3.8 特别是装有NC后定规、位置自动决定装置的机械，它的挡规是根据脚踏杆的操作来自动移动的。

手指要避免被夹在材料与定挡规之间，不要从模具的空隙中把手伸入后方。

3.9 严格遵守《折弯机安全操作规程》。

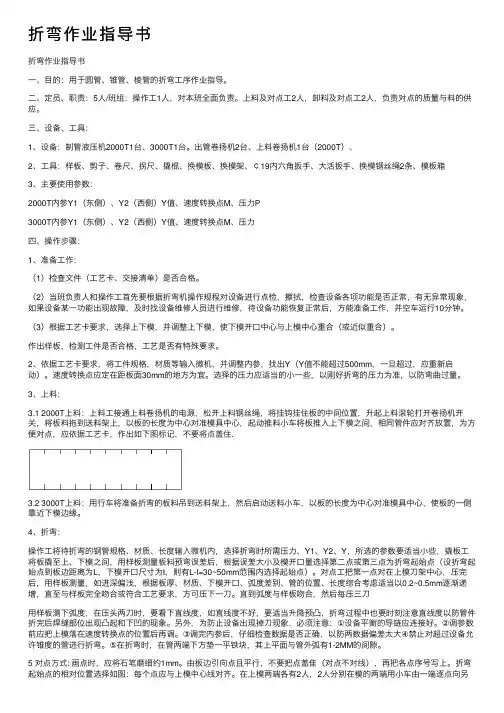

折弯作业指导书

折弯作业指导书折弯作业指导书⼀、⽬的：⽤于圆管、锥管、棱管的折弯⼯序作业指导。

⼆、定员、职责：5⼈/班组：操作⼯1⼈，对本班全⾯负责。

上料及对点⼯2⼈，卸料及对点⼯2⼈，负责对点的质量与料的供应。

三、设备、⼯具：1、设备：制管液压机2000T1台、3000T1台。

出管卷扬机2台、上料卷扬机1台（2000T）、2、⼯具：样板、剪⼦、卷尺、拐尺、撬棍、换模板、换模架、￠19内六⾓扳⼿、⼤活扳⼿、换模钢丝绳2条、模板箱3、主要使⽤参数：2000T内参Y1（东侧）、Y2（西侧）Y值、速度转换点M、压⼒P3000T内参Y1（东侧）、Y2（西侧）Y值、速度转换点M、压⼒四、操作步骤：1、准备⼯作：（1）检查⽂件（⼯艺卡、交接清单）是否合格。

（2）当班负责⼈和操作⼯⾸先要根据折弯机操作规程对设备进⾏点检，擦拭，检查设备各项功能是否正常，有⽆异常现象，如果设备某⼀功能出现故障，及时找设备维修⼈员进⾏维修，待设备功能恢复正常后，⽅能准备⼯作，并空车运⾏10分钟。

（3）根据⼯艺卡要求，选择上下模，并调整上下模，使下模开⼝中⼼与上模中⼼重合（或近似重合）。

作出样板，检测⼯件是否合格，⼯艺是否有特殊要求。

2、依据⼯艺卡要求，将⼯件规格，材质等输⼊微机，并调整内参，找出Y（Y值不能超过500mm，⼀旦超过，应重新启动）。

速度转换点应定在距板⾯30mm的地⽅为宜。

选择的压⼒应适当的⼩⼀些，以刚好折弯的压⼒为准，以防弯曲过量。

3、上料：3.1 2000T上料：上料⼯接通上料卷扬机的电源，松开上料钢丝绳，将挂钩挂住板的中间位置，升起上料滚轮打开卷扬机开关，将板料拖到送料架上，以板的长度为中⼼对准模具中⼼，起动推料⼩车将板推⼊上下模之间，相同管件应对齐放置，为⽅便对点，应依据⼯艺卡，作出如下图标记，不要将点盖住.3.2 3000T上料：⽤⾏车将准备折弯的板料吊到送料架上，然后启动送料⼩车，以板的长度为中⼼对准模具中⼼，使板的⼀侧靠近下模边缘。

折弯作业指导书(普通折床)

500~1500
1501~2000
20001~3000
对角线之
差绝对值
低压
1.5
2.0
2.5
3.0
高压
1.0
1.5
2.0
2.5
表2
2件短边尺寸(mm)
>10~30
>30~120
>120~315
>315
角度偏差
表3单位:mm
村料厚度
偏差值
折边尺寸
板厚
t≤3.2
3.2<t≤6
<30
±0.3
±0.5
30~100
3.2质检员按规定进行定检和巡检,并做好检验记录,以备追溯.
4、工艺要求
4.1低压柜折弯短边尺寸公差不得超过±0.5mm,高压柜折弯尺寸的公差见(表3).
4.2折好后的箱、侧板、门板、旁板的长、宽尺寸公差为:抽出式、骨架式不得超过±1.0mm;固定式、封闭式、三箱类不得超过±1.5mm.
4.3折好的箱体、侧板、门板、旁板的对角线之差的绝对值,应不大于(表1)所列数值.
东莞基业电气设备有限公司
基业®
智达电器五金厂
标题
折弯作业指导书(普通折床)
版本
修订状态
制订单位
生产部
文件编号
生效日期
页码
1、准备工作
1.1查看《生产通知单》、《工艺卡片》或《加工单据》,明确折弯的工艺及要求.
1.2按《折床安全操作及保养规程》进行设备点检和润滑等工作.
1.3将待折弯的工件搬运到折床规定的位置,并检验确认.
4.4板材工件折弯成形后的角度偏差按(表2)要求.
4.5折弯后在产品上外露的工件表面,不能有明显凹凸不平现象,每1000mm的凹凸

折弯作业指导书

6．操作工折弯完成的批次订单，在生产任务通知单上用红色的笔记录（划线），以示作业完成，未完成的批次数量可用负数表示。
7．操作工生产作业完毕，把折弯的半成品移交给下一道工序。
8．操作工作业完毕，把电源关闭，然后把工作区域及设备工作台整理、清扫干净。
9．清扫无用的拉圾倒入在指定的拉圾桶内，然后运出倒入在大门处指定的拉圾区域。
2．启动前须认真检查电机、开关、线路和接地是否正常和牢固，检查设备各操纵部位、按钮是滞在正确位置。
3．检查上下模的重合度和坚固性；检查各定位装置是否符合被加工的要求。
4．设备启动后空运转1—2分钟，上滑板满行程运动2—3次，如发现有不正常声音或有故障时应立即停车，将故障排除，一切正常后方可工作。
5．工作时应由1人统一指挥，使操作人员与送料压制人员密切配合，确保配合人员均在安全位置方准发出折弯信号。
19．严禁单独在一端处压折板料。
20．运转时发现工件或模具不正，应停机校正，严禁运转中用手校正以防伤手。
禁止折超厚的铁板或淬过火的钢板、高级合金钢、方钢和超过板料折弯机性能的板料，以免损坏机床。
22．经常检查上、下模具的重合度；压力表的指示是否符合规定。
23．发生异常立即停机，检查原因并通知有关人员及时排除故障。
3、折弯槽口选择，一般要选择板厚的8倍宽度的槽口。如折弯4mm的板料，需选择32左右的槽口。
4、后挡料调整一般都有电动快速调整和手动微调，方法同剪板机。
5、踩下脚踏开关开始折弯，折弯机与剪板机不同，可以随时松开，松开脚折弯机便停下，再踩继续下行。
7清洁
a）调整清扫必须停机进行。
b）设备应有专人负责，未经批准不得任意使用。
c）确保安全生产，提高工作效率，发生人身设备事故，应保持现场，并报告有关部门。

折弯工艺作业指导书

折弯工艺作业指导书一、介绍折弯是一种常见的金属加工工艺，用于将金属材料弯曲为特定角度和形状。

折弯工艺广泛应用于各种领域，如机械制造、汽车制造、建筑领域等。

本文档旨在为进行折弯工作的操作员提供一份详细的作业指导书，以确保操作正确、安全和高效。

二、工具和材料准备在开始折弯工作之前，需要准备以下工具和材料：1. 折弯机：选择合适的折弯机，确保其能够满足所需的折弯角度和工件尺寸要求。

2. 量具：使用精确的量具，如千分尺、卡尺等，来测量工件的尺寸和折弯角度。

3. 手工工具：如扳手、锤子等，用于辅助折弯工作。

4. 金属材料：根据具体需求选择合适的金属材料，如钢板、铝板等。

三、操作流程1. 准备工作a. 确保工作场所安全，清理工作区域，防止杂物干扰操作。

b. 检查折弯机和相关工具是否正常工作。

c. 准备所需材料，并按照要求切割成合适尺寸的工件。

2. 确定折弯角度和尺寸a. 根据设计图纸或要求，确定工件的折弯角度和尺寸。

b. 使用量具仔细测量工件尺寸，并标记折弯线位置。

3. 调整折弯机a. 根据工件要求，调整折弯机的上模、下模和模具宽度。

b. 确保上模和下模对齐，并调整好压力和角度限制器。

4. 进行折弯操作a. 将工件放置在折弯机上，并按照标记线对准模具。

b. 确保工件与模具接触牢固，调整好压力，避免滑动和错位。

c. 按下折弯机的脚踏板或操纵杆，使上模向下施加压力，完成折弯操作。

d. 检查折弯角度和尺寸是否符合要求，如需调整，可重新进行折弯操作。

5. 整理工件和清理工作区a. 完成折弯操作后，将工件取下并进行整理、打磨等处理。

b. 清理工作区，将工具和材料归位，保持工作环境整洁。

四、安全注意事项1. 在操作折弯机时，应戴上适当的个人防护装备，如手套、护目镜等。

2. 注意折弯机的运行状态，确保其正常工作，并遵循操作规程。

3. 在操作过程中，注意避免手部或其他身体部位接触到折弯机的运动部件。

4. 使用合适的工装和夹具，确保工件稳固固定在折弯机上，避免滑动或倾斜。

折弯岗位作业指导书

准作业规一、目的为了规作业员的工作行为，防止由于人为的疏忽造成的产品的返修、报废。

二、围飯金车间折弯组全体员工。

三、容1. 组长在分配工作任务时，要根据作业员的技能、经验，并将该产品的加工注意事项、产品的品质要求向作业员交代清楚。

2. 作业员在接受到组长的生产任务后，须对照图纸检查来料是否合格，图纸与零件是否相符，如有异常立即报告给组长。

3. 确认来料合格后，作业员须审查工程工艺图纸以及工程原图，看清图纸的加工方向、展开尺寸是否相符，并量零件尺寸是否与图纸相符；看清产品的注意事项，同时要了解该产品的装配关系，了解该产品的重点管控尺寸。

4. 在审清图纸的各项要求后，根据图纸的加工工艺要求，选用合适的刀具，并检查该刀具是否完好；如有异常须报告给当班组长及部门主管。

5. 刀具使用时，严格按照《折床刀具使用规》进行装刀校正。

6. 在完成以上的准备工作后，开始进行首件作业。

7. 图纸和零件确认无误后，根据折弯工艺编排原则，开始进行折弯的工艺编排。

8. 在进行折弯作业时，每加工一道折弯后，都须计算剩下的折弯展开尺寸，看是否与零件展开尺寸相符，合理的分配剩下的折弯尺寸公差。

9. 若图纸带有“★”号的重点管控尺寸，在折弯时，必须重点保证其尺寸在公差围。

10. 在折完每一道折弯后，须检查该道折弯的角度是否合格；在加工过程中，须随时注意零件是否有压印、折痕等外观不良。

11. 在加工过程中，要注意每道折弯工艺是否对下工序造成干涉。

12. 在首件加工完成后，作业员应按照工程图与原图进行自检，在确认零件尺寸、外观、角度合格后，填写《首件检验报告》和《工艺流转卡》，交由组长互检；确认合格后，再交IPQC 检验，检验合格贴《首件检验合格标签》，并放置于首件放置处，方可进行量产作业。

13. 在产品加工过程中，每隔10件要自检该零件的尺寸是否受控、角度是否正确、外观是否有缺陷。

若有异常，须立即纠正并上报。

14. 产品加工过程中，应轻拿轻放，杜绝拖拉产品，并在栈板上摆放有序，且堆放高度不能超过“1.5m ”15. 在完成该零件的批量作业后，应核对数量是否与订单数相符，并填写“产品标识牌”，贴在零件的最上层的右下角。

折弯作业指导书

折弯作业指导书
一．目的为折弯作业人员提供作业指导，以指导其正确作业，从而保证产品质量。

一、范围适用于富源机电设备有限公司折弯作业指导及质量控制。

三、作业要求
1.作业前应先对机器进行检查维护；
2.作业时要作业指导书为标准来进行作业；
3.作业前一定要确认坯料，检查坯料的尺寸、表面质量；坯料外形尺寸应符合展开图的要求，表面不得有划、碰伤等表面缺陷；
4.选用合适的上下模并设定原点后，根据零件形状合理安排好折弯顺序，并依据尺寸计算好每一刀应输入的程序数值，利用废料进行试加工，待尺寸合格后方可进行首件加工；
5.首件加工时应注意尺寸及角度的控制，加工完成后应先自检，自检合格待检查员确认后方可量产，自检或检验员首检必须在工序卡上签名确认；
6.作业过程中，除检查员不定时抽检外，作业者应不定时自检，根据测量结果及时调整程序数值，以保证产品质量的最优化；
7.作业过程中，零件应摆放整齐，有序，对于有严格表面质量要求的零件（如镀锌件，不锈钢件、表面拉丝件等）应用纸皮或其它非金属物品将其隔开，以确保零件表面不受损坏；
8.对于表面拉丝件在加工过程中还应在上，下模之间加上保护膜，以减小压痕，达到零件的表面质量要求；
9.作业过程中，应及时清理上，下模之间的金属屑，以免造成不必要的表面损伤；
10.作业完成后；将合格件与不合格件标识清楚，并在工序卡上签名,把合格品用小车将其放到折弯成品放置成品区或转到下一工序；转序时应在工序卡交接人一栏内填上交接人姓名。

11.作业完成后，应清洁模具，并在工作部分添加防锈油后将模具放回模具架上指定位置。

折弯作业指导书

1.准备工作1.1打开冷却水闸门，待回水流出后合上压缩机电闸，将气缸和滤水器放水一次，并检查气管路是否流畅、泄露。

1.2检查从上道工序拉回的半成品有无工序卡，核对半成品与工序卡的规格、型号、数量是否相符，若无工序卡或不相符时，应报告质检员查寻或重新补办。

1.3检查半成品有无倒片或铜管扁现象，端板是否松动、是否达到图纸技术要求。

1.4开机前检查折弯机各紧固螺钉有无松动现象，并对各润滑油部位加注润滑油，将气缸滤水器放水一次。

并检查气压是否达到规定标准。

2.操作与使用2.1合上折弯机电闸，按下油泵起动按钮，起动油泵空运转2~3分钟，检查液压管路是否漏油。

2.2根据半成品规格型号及所要求的安装尺寸调节夹具高度、折弯角度、半径及其尺寸。

2.3选择手动档依次按下下降、夹紧、锁定、折弯、开锁、释弯、上升按钮，检查各步动作是否畅顺到位，重复2~4个行程，同时调整好气缸压力至0.45~0.6Mpa，等运行无异常后方可作业。

2.4折弯时，戴上干净无油污的手套将半成品按正确方向放置于折弯机上定位，并在长U弯铜管上装防倒片装置，如果是双层产品两层翅片之间应垫上相应铝箔，以防夹层倒片，然后选用适合该机台的产品用手动或自动档进行折弯。

2.5折弯第一件产品后要检查折弯尺寸、折弯角度是否符合图纸要求，并报质检员检验合格后方可批量生产。

3.注意事项3.1严禁将不合格产品进行折弯。

3.2在折弯过程中，操作者应随时自检，以防大意产生折弯尺寸偏差过大或折反等现象，若发现有上述不合格产品时，应集中放置标识好，不得将其流入下工序。

3.3在折弯时如发现产品有较多倒片时，可垫上专用海绵折弯或者上报班长，以重新调试设备。

3.4在装卸半成品时须轻拿轻放，不得碰伤铜管及翅片，折好的半成品应放置整齐，以便检查和上工序作业。

3.5每折弯完一种规格型号的产品换折弯另一种规格型号的产品时，都需进行首检，待确认合格后才能继续批量折弯。

3.6每班操作完工时，折弯机应回到起始位置，交将滤水器放水一次，关闭电源和气源，清洁设备和场地，给各润滑部位加注润滑油。

折弯岗位作业指导书

折床标准作业规范一、目的为了规范作业员的工作行为，防止由于人为的疏忽造成的产品的返修、报废。

二、范围钣金车间折弯组全体员工。

三、内容1.组长在分配工作任务时，要根据作业员的技能、经验，并将该产品的加工注意事项、产品的品质要求向作业员交代清楚。

2.作业员在接受到组长的生产任务后，须对照图纸检查来料是否合格，图纸与零件是否相符，如有异常立即报告给组长。

3.确认来料合格后，作业员须审查工程工艺图纸以及工程原图，看清图纸的加工方向、展开尺寸是否相符，并量零件尺寸是否与图纸相符；看清产品的注意事项，同时要了解该产品的装配关系，了解该产品的重点管控尺寸。

4.在审清图纸的各项要求后，根据图纸的加工工艺要求，选用合适的刀具，并检查该刀具是否完好；如有异常须报告给当班组长及部门主管。

5.刀具使用时，严格按照《折床刀具使用规范》进行装刀校正。

6.在完成以上的准备工作后，开始进行首件作业。

7.图纸和零件确认无误后，根据折弯工艺编排原则，开始进行折弯的工艺编排。

8.在进行折弯作业时，每加工一道折弯后，都须计算剩下的折弯展开尺寸，看是否与零件展开尺寸相符，合理的分配剩下的折弯尺寸公差。

9.若图纸带有“★”号的重点管控尺寸，在折弯时，必须重点保证其尺寸在公差范围内。

10.在折完每一道折弯后，须检查该道折弯的角度是否合格；在加工过程中，须随时注意零件是否有压印、折痕等外观不良。

11.在加工过程中，要注意每道折弯工艺是否对下工序造成干涉。

12.在首件加工完成后，作业员应按照工程图与原图进行自检，在确认零件尺寸、外观、角度合格后，填写《首件检验报告》和《工艺流转卡》，交由组长互检；确认合格后，再交IPQC检验，检验合格贴《首件检验合格标签》，并放置于首件放置处，方可进行量产作业。

13.在产品加工过程中，每隔10件要自检该零件的尺寸是否受控、角度是否正确、外观是否有缺陷。

若有异常，须立即纠正并上报。

14.产品加工过程中，应轻拿轻放，杜绝拖拉产品，并在栈板上摆放有序，且堆放高度不能超过“1.5m”。

折弯作业指导书汇总

折弯通用作业指导书不一样旳材料具有不一样旳最小弯曲半径.见<表24>表24 多种材料旳最小弯曲半径表材料退火旳或正火旳冷作硬化旳弯曲线位置垂直纤维平行纤维垂直纤维平行纤维0.8,10 0.1t 0.4 t 0.4 t 0.8 t15,20 0.1t 0.5 t 0.5 t 1 t25,30 0.2 t 0.6 t 0.6 t 1.2 t35,40 0.3 t 0.8 t 0.8 t 1.5 t45,50 0.5 t 1 t 1 t 1.7 t55,60 0.7 t 1.3 t 1.3 t 2 t磷铜—— 1 t 3 t半硬黄铜0.1 t 0.35 t 0.5 t 1.2 t软黄铜0.1 t 0.35 t 0.35 t 0.8 t紫铜0.1 t 0.35 t 1 t 2 t铝0.1 t 0.35 t 0.5 t 1.0 t注:①当弯曲线与纤维方向成一定角度时,可采用垂直和平行纤维方向两者旳中间数值.②中冲载或剪裁后没有退火旳毛料应作为硬化旳金属选用.③弯曲时应使有毛刺旳一边处在弯角旳内侧.④表中t为板料厚度.从上表可以看出同一种材料旳不一样纤维方向旳最小弯曲半径也不相似.因此折弯时(尤其是小弯曲角时)要尤其注意材料旳纤维方向.3．展开算料:展开算料是铆工和从事展开下料工种旳最基本规定旳常知,一般展开算料旳措施有如下几种:①按薄板中性层位置旳计算措施中性层弯曲半径:Ro=r + Xo13 20.81 20.09 21.06 19.79 21.21 19.60 21.31 19.41 21.51 19.15 21.82 18.65 22.12 18.16 22.39 17.61 14 22.38 21.60 22.62 21.36 22.78 21.21 22.09 21.00 23.09 20.73 23.40 20.23 23.70 19.75 23.99 19.21 15 23.95 23.17 24.19 22.98 24.35 22.78 24.50 22.57 24.67 22.31 24.99 21.82 25.30 21.34 25.59 20.81 16 25.53 24.74 25.76 24.98 25.92 24.36 26.00 24.15 26.25 23.89 26.57 23.40 26.88 22.93 27.17 22.39 17 27.10 26.31 27.33 26.08 27.49 25.92 27.65 25.76 27.83 25.47 28.16 24.99 28.46 24.51 28.76 23.99 18 20.67 27.88 28.90 27.65 29.06 27.49 29.22 27.33 29.41 27.06 29.74 26.57 30.05 26.10 30.35 25.59 19 30.24 29.45 30.47 29.22 30.63 29.06 30.79 28.90 31.20 28.65 31.31 28.16 31.79 27.68 31.93 27.17 20 31.81 31.02 32.04 30.79 32.20 30.63 32.36 30.47 32.59 30.24 33.05 29.74 33.22 29.27 33.52 28.72 21 33.38 32.59 33.62 32.26 33.77 32.20 33.98 32.04 34.16 31.81 34.63 31.31 34.80 30.88 36.26 30.35 22 34.95 34.16 35.19 33.93 35.34 33.77 35.50 33.62 35.74 33.38 36.21 33.05 36.38 32.44 36.85 31.93 23 36.52 35.74 36.76 36.50 36.91 36.34 37.67 36.19 37.31 34.95 37.78 34.63 37.96 34.02 38.44 33.52 24 38.00 37.31 38.30 37.07 38.48 36.91 38.64 36.76 38.60 36.52 39.36 36.21 39.54 36.54 40.02 35.26 25 39.66 38.80 39.70 38.64 40.06 38.48 40.21 38.33 40.45 38.09 40.84 37.70 41.12 37.33 41.60 36.85 26 41.23 40.46 41.47 70.21 41.63 40.06 41.73 39.90 42.02 39.66 42.41 39.36 42.69 38.91 43.18 38.44 27 42.80 42.02 43.04 41.78 43.20 41.63 43.33 41.47 43.59 41.23 43.98 40.84 44.27 40.48 44.76 40.02 28 44.38 43.59 44.61 43.36 44.70 43.20 44.92 43.64 45.16 42.88 46.55 42.41 45.85 41.91 46.34 41.60 29 45.95 45.16 46.18 44.92 46.34 44.70 46.50 44.61 46.73 44.38 47.12 43.98 47.43 43.49 47.76 43.18 3047.5246.7347.7546.5047.9146.3448.0746.1848.3045.9548.6945.9549.0145.0749.3444.76注:①内径项值为按内径r 所查得旳值:外径项值为按外径R 值所查得旳值. ②当弯曲半径旳尾数为0.5时,则应按查表系数加0.79.③ 按薄钣折弯系数旳计算措施: 展开长度计算公式:Y=a+b+x ………………………………………………(4) 式中:x=薄钣折弯系数.可查表27得出.表27 薄钣折弯系数表(x) mmδ0.10.20.30.40.50.811.21.522.534568100.30.1250.100.070.035-0.125-0.21-0.3-0.42-0.64-0.85-1.05-1.5-1.9-2.34-3.2-4.07rx0.4 0.10 0.15 0.12 0.08 0.05 -0.06 -0.14 -0.22 -0.35 -0.56 -0.78 -1.0 -1.4 -1.84 -2.35 -3.1 -4.0 0.5 0.22 0.20 0.18 0.15 0.12 0 -1.07 -0.36 -0.28 -0.48 -0.7 -0.9 -1.34 -1.79 -2.2 -3.0 -3.9 0.8 0.37 0.35 0.33 0.31 0.20 0.10 0.11 0.04 -0.07 -0.3 -0.5 -0.7 -1.12 -1.57 -1.96 -2.8 -3.66 1.0 0.46 0.45 0.43 0.41 0.38 0.3 0.23 0.15 0.05 -0.14 -0.35 -0.57 -0.96 -1.38 -1.82 -2.66 -3.5 1.2 0.56 0.55 0.53 0.51 0.43 0.4 0.36 0.25 0.15 -0.01 -0.23 -0.45 -0.82 -1.25 -1.67 -2.52 -3.38 1.5 0.70 0.68 0.67 0.66 0.63 0.56 0.50 0.46 0.35 0.15 -0.02 -0.21 -0.62 -1.02 -1.47 -2.3 -3.72 2.0 0.93 0.92 0.91 0.89 0.38 0.01 0.76 0.70 0.62 0.46 0.28 0.09 -0.27 -0.68 -1.10 -1.93 -2.78 2.5 1.2 1.30 1.16 1.15 1.13 1.07 1.04 0.96 0.88 0.75 0.57 0.39 0.05 -0.35 -0.75 -1.60 -2.45 3.01.421.401.391.381.361.321.261.201.131.00.870.690.35-0.02-0.4-1.25-2.2注:粗折线之左其值为正,粗折线之右其值为负.在其角折弯时,对于比较厚旳钢板和铝板旳伸长系数略有不一样.钢板折弯系数与铝板折弯系数旳对比:可参见表28.表28 钢板和铝板折弯系数对比表 mm0.5 0.8 1 1.2 1.5 2 2.5 3 钢板 0.12 0.18 0.23 0.25 0.35 0.46 0.57 0.69 铝板 ——0.280.400.600.901.051.25④ 折弯零件展开长度计算公式表:见表29表29 折弯零件展开长度计算公式表序号零件弯曲程度草图公式1 一端变成90°角L=a+b+π(r+x δ)/2厚度材料2 两端变成90°角L=a+b+c+π(r+xδ)3 变成四个90°角L=2a+2b+c +π(r1+x1δ) +π(r2+x2δ)4．折弯操作：①对旳选用凸凹模:根据工件旳板厚,折弯角及折弯尺寸选用合适旳凸凹模.此外还要遵守某些设备(如进口折弯机)对凸凹模使用旳详细规定.凹模开口选择一般折弯机原则为板厚旳8倍数控原则为6倍。

折弯作业指导书

折弯作业指导书一、引言在金属加工领域，折弯是常用的一种工艺，用于将金属材料弯曲成所需形状。

本指导书旨在提供折弯作业的详细步骤和注意事项，以帮助操作人员正确而高效地完成折弯工作。

二、材料准备1. 工件材料：确保所选用的金属材料适合折弯工艺，并具备所需的弯曲性能。

2. 工具准备：准备好适当类型和规格的折弯模具和折弯设备。

3. 安全装备：佩戴所需的安全护具，如手套、护目镜和防护服等，以确保操作人员的安全。

三、折弯作业步骤1. 设定折弯参数：确定所需的折弯角度、弯曲半径和折弯顺序，并在折弯设备上进行相应的参数设置。

2. 工件定位：将工件放置在折弯设备上，根据需要进行定位，确保工件的稳定性和准确性。

3. 装夹工件：使用合适的装夹工具将工件固定在折弯设备上，确保工件与折弯模具之间的压力均匀分配。

4. 进行折弯操作：在严格遵守安全操作规程的前提下，根据设定的折弯参数，进行折弯操作。

可采用手动或机械化方式进行折弯。

5. 检验折弯效果：完成折弯后，使用测量工具（如卡尺或量规）检验折弯的角度和尺寸是否符合要求。

6. 调整修正：若折弯效果不符合要求，可根据需要调整折弯参数或重新进行折弯操作，直至达到所需的效果。

7. 完成折弯作业：当所有工件完成折弯操作且满足要求时，将其取下并进行必要的后续处理。

四、注意事项1. 安全第一：在进行折弯作业时，必须严格遵守相关的安全规定和操作要求，确保人员的安全。

2. 材料选择：根据工件的使用环境和要求，选择合适的金属材料，确保其具备足够的韧性和弯曲性能。

3. 折弯模具选择：根据工件的尺寸、形状和折弯要求，选择合适类型和规格的折弯模具，以确保折弯效果的准确性和一致性。

4. 技术培训：操作人员应接受相关折弯技术培训，了解折弯设备的操作原理和注意事项，熟悉不同材料的折弯特性。

5. 质量控制：定期检查折弯设备的运行状态和精度，保持设备的良好性能，确保折弯作业的质量和准确性。

6. 工件处理：除了折弯操作外，还需根据需要进行后续的处理，如焊接、打磨和喷涂等，以满足最终产品的要求。

折弯作业指导书

折弯作业指导书一、引言折弯是一种常见的金属加工工艺，用于将金属板材经过折弯而形成所需的形状。

本指导书旨在向操作人员提供关于折弯作业的基本工艺知识和操作指导，以确保折弯作业的质量和效率。

二、工具和设备在进行折弯作业之前，需要准备以下工具和设备：1. 折弯机：用于实现板材的折弯和弯曲操作。

2. 卷尺和标尺：用于测量和标记板材的长度和宽度。

3. 手套和眼镜：以保护操作人员的安全。

4. 金属板材：按照设计要求准备相应的材料。

三、准备工作在开始折弯作业之前，需要进行以下准备工作：1. 检查折弯机的工作状态，并确保其正常运转。

2. 准备好所需的板材，并进行外观检查，确保其无明显缺陷。

3. 根据设计要求，使用卷尺和标尺进行测量和标记，以确定折弯点和折弯角度。

四、折弯操作步骤以下是进行折弯作业的基本操作步骤：1. 将金属板材放置在折弯机的工作台上，并使用夹具将其固定住。

2. 根据设计要求，调整折弯机的上模具和下模具，使其与板材相匹配，并确保其位置正确。

3. 在确认安全的情况下，启动折弯机，并将板材沿着折弯线缓慢地送入机器中。

4. 观察折弯过程中板材的变形情况，确保其质量和精度。

5. 当板材达到所需的折弯角度后，停止机器，并将板材从折弯机上取出。

6. 检查折弯后的板材，确保其符合设计要求，并进行必要的修整和整理。

五、注意事项在进行折弯作业时，需要注意以下事项：1. 操作人员应戴上手套和眼镜，以确保人身安全。

2. 在操作折弯机时，要注意机器的运行状态，确保其正常工作。

3. 对于大尺寸或厚度较大的板材，应注意合理分段进行折弯，并避免过分应力导致板材破裂。

4. 在调整折弯机模具时，应小心操作，避免手部受伤。

5. 根据需要可以在板材的折弯线上添加辅助标记，以便操作人员更好地掌握折弯位置和角度。

6. 定期对折弯机进行保养和维护，确保其工作状态良好。

六、结束语本指导书详细介绍了折弯作业的基本工艺和操作指导，希望能为操作人员提供必要的帮助和指导。

折弯作业指导书

折弯作业指导
一、折弯工作总则
1、钢管杆的折管工序分为多棱形折管、圆形折管。

2、在折弯前须根据不同的边数（直径）准备角度（弧形）卡板。

二、折弯工作
1、根据多棱形的边数先择相应的角度卡板或圆弧卡板。

2、选择试样进行试折弯，试样的尺寸宽约100mm，长约1000mm。

试弯时，慢慢地调整折弯机行程，用角度样板测量折弯角度。

待折弯角度达到要求后，固定折弯机的行程。

试样厚度应与产品要求钢板厚度相同。

3、正常生产
3．1按多棱形钢管塔的边数将板材分成若干等份，线条清晰。

划线等份和折弯次数如表2。

表2
3．2根据钢管单边长度先择相适宜的下模具。

3．3将已划线钢板用行吊移至工作台（核实坡口朝向），进行折弯。

折弯刀位的次序如下图示意（示例为8边形）：
图1
3．4正常生产折弯第一道线1-1’（图1）后，应进行首检，检验合格后方可继续生产。

3．5折弯成形后，用卷扬机将管塔从折弯机上取下。

3．6用行车将管塔吊到半成品区。
