调压器基本知识

调压器基本知识

调压器基本概念与术语基本概念与术语1、压力1.1压力的单位常用:Pa, kPa, MPa (SI 单位:Pa) bar, mbar, mAq (mmH2O), Psi (lb/in2)1bar=103mbar=105Pa=10.197×103 mmAq =1.0197kgf/cm2=0.9869atm (粗略换算:1bar=100kPa=1 kgf/cm2, 1kPa=10mbar=100mmAq) 1bar=14.5038Psi 1.2 绝对压力P:用于物理计算, 包括调压器和流量计的选型计算表压Pg : 设备耐压计算大气压P0 : 每个地方的大气压不一定相等,有的会差别很大1标准大气压=1.01325bar三者的关系: P= Pg + P01.3 城市燃气压力级制按GB50028 《城镇燃气设计规范》划分高压A 0.8<P≤1.6MPa高压B 0.4<P≤0.8MPa中压A 0.2<P≤0.4MPa中压B 0.005<P≤0.2Mpa低压P ≤0.005MPa2、温度温度的单位常用:°K,℃(SI 单位)°F,°R℃°K°F°R0273.1532491.6815288.1559518.6820293.1568527.68°R=°F+459.69°K=℃+273.15℃=(°F-32)×5/93、流量和体积3.1体积常用单位:m3,ft3,ml1 ft3=0.0283 m3标况体积:在标准状况下的体积Nm 3 (或Std m3),Scf3.2工况体积:在工况条件下的体积m 3,ft33.3标况流量:在标准状态下的流量,单位:Nm3/h (Std m3/h),Scf/h 调压器的流量计算都是以标况流量为依据。

3.4工况流量:在工况状态下的流量,单位m3/h3.5流量计选型的流量计算都是以工况流量为依据。

浅谈调压器的选择

浅谈调压器的选择

浅谈调压器的选择摘要:随着经济的快速发展,我国化工行业发展也十分快速。

调压站在燃气输配系统中的主要作用是调节和稳定系统压力,并控制燃气流量,防止调压器后设备被磨损和堵塞。

保护系统,通常是由调压器,过滤器,安全装置组成。

调压器是连接天然气输配管网、城市燃气管网的核心设备。

说明了调压器设计方面的重要作用。

关键词:调压站;调压器;燃气输配系统引言随着人们生活水平的提高,天然气从接收站输送到输配管网,再从输配管网输送到城市燃气管网均需要调压,天然气调压器是连接天然气输配管网、城市燃气管网的核心设备,分析调压器的性能有其独特性。

对于提高调压器运行可靠度,保障天然气站场具有现实作用。

1调压器影响因素1.1出口压力对调压器的影响当出口压力设置过低时,气体在阀芯与阀座闭合处的差压增大,当气体中含有杂质时会加速冲刷阀芯和阀座,降低阀芯和阀座密封性。

当出口压力设定过高时,根据调压器的自立调压原理,皮膜F3向上运动,皮膜F4向右运动,阀芯与阀座闭合,此时上游会产生一个憋压,下游压力下降后,又会引起皮膜F3向下运动,皮膜F4向左运动,直到调压器的各个皮膜上的力达到平衡。

在平衡过程中,阀芯来回运动,人为地增加了气体不规则冲刷阀芯和阀座动作次数,加重了对阀座和阀芯的伤害。

这种现象在经常间断性供气情况下较为明显,当上下游压差不大的情况下,如天然气分输站调压阀上游压力为6.2MPa,下游压力为3.5MPa时,打开供气阀,气流平稳,气体流动声音平缓,即在天然气分输站调压器正常调压范围内可以保证气流平缓供应;上下游压力过大时,如天然气调压阀上游压力为6.2MPa,下游调压阀压力为1.2MPa时,打开供气阀,气体流动声音很大,同时下游管道阀门发生轻微抖动,这是由于气体高速流过障碍物(阀芯)时产生气体分界层,在阀芯后出现大量的漩涡,激烈碰撞管道和下游阀门产生的现象。

长期的间断性供气,且上下游压差过大,会造成阀门阀芯关闭不严,调压精度下降,甚至会出现安全事故。

调压器的选择

调压器的选择

1.1 调压器的选择1.1.1 调压器的最大通过能力根据《燃气工程技术手册》,在已知产品样本中给出的试验调压器时所用参数时,调压器在实际运行状态下的最大通过能力可用以下公式进行换算: 亚临界状态 C P P ν>12 //20/02/00P P P P Q Q ∆∆=ρρ临界状态 C P P ν≤12//20/01/005.0P P P Q Q ∆=ρρ式中:Q 0` ——试验调压器通过能力(m3/h )ΔP`——试验调压器压降(Pa )ρ0`——试验燃气密度(Kg/m3P 1` ——试验调压器入口压力(Pa )P 2` ——试验调压器出口压力(Pa )Q 0 ——调压器实际最大通过能力(m3/h )ΔP ——调压器实际压降(Pa )ρ0 ——燃气实际密度(Kg/m3)P 1 ——调压器实际入口压力(Pa )P 2 ——调压器实际出口压力(Pa )νc ——燃气临界压力比,对天然气νc=0.5481.1.2 调压器流量的选择根据《燃气工程技术手册》,调压器的最佳流量范围为0.8~0.3Q p (Q p 调压器的最大通过能力)。

因此,在选择调压器的最大流量时,应保证调压器的最大通过能力Q p=1.2Q j(Qj为小时计算流量),同时应尽量时工作流量为0.8~0.3Q p。

过低的工作流量(<0.3Q p)有可能造成调压器的振动。

1.1.3调压器流量的消音降噪A.调压器通径调压器的通径大小,不仅影响到调压器的通过能力,而且影响到调压器出口流速。

流速过高是造成调压器噪音的主要原因之一。

参考Reflux 819系列调压器产品样本,调压器出口流速与噪音关系见下图:B.消音器据有关报道,选装专门设计的消音器,可降低调压器噪音约10dB。

C.减震在管道与设备及支座处设置柔性减震装置,也是一种消音减震的措施。

1.1.4管道流速据有关资料,为避免产生噪音及震动,燃气在钢管中的流速一般控制在35m/s 以内。

调压器介绍

调压器介绍

P2 出 口 压 力
0
Qmin
Qmax
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95 100 105
Portata Q (Stm c/h) in % 流量 “Q” (Nm3/h)
调压器原理介绍--直接作用式原理
加载元素
测量元素 控制元素 (传感元素)
P1 = 3.5Mpa Q: 100Nm3/h
PS/80
PSO/80 REO/80
100
1.5~40

注:除PSO/79和PSO/80外,所有PS系列指挥器都带有过滤器
FL调压器的主要特点
• • • • • • • • • • • 轴流式结构,流通能力大 调压精度高 在线维护方便 阀口关闭紧密 使用寿命长 工作平稳、噪音小 精确的行程指示 反应灵敏,响应速度快 结构紧凑,零件少 可以阀位远传 适用压力范围大,应用领域广泛
金属钩片 超高、低压 切断的转换
传感器弹簧 各种弹簧,长度与外径均相等。 弹簧钢丝直径:2--6.5mm(覆盖整个设定范围)
OS2的结构-- 传感器 安装位置
BM1 BM2 BMS1 BMS2 BMS1
BM1+BMS1
BM2+BMS1+BMS2
BMS1
BM1 BM1 BMS1
BM2 BMS2
BMS1与BMS2的连接
阀芯组件
OS2的结构
复位针
机械盒 (BM1)
滑块
顶杆
传感器位置 (BMS1)
复位扳手
阀杆—直径3.5mm 膜盖

调压器、阀体之选用和改型

调压器、阀体之选用和改型

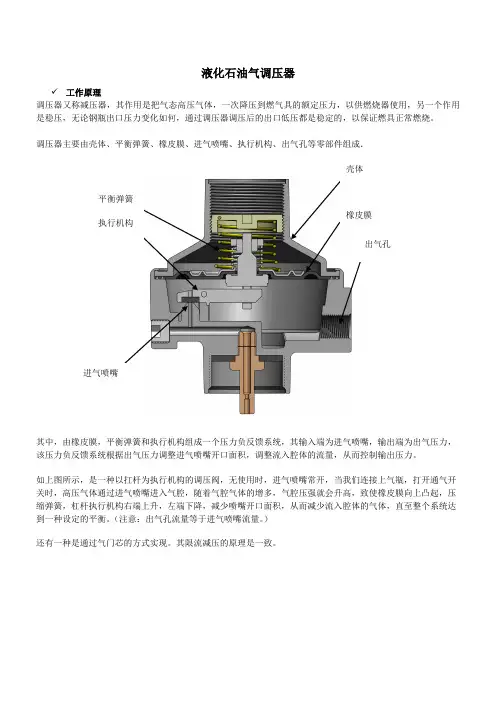

液化石油气调压器工作原理调压器又称减压器,其作用是把气态高压气体,一次降压到燃气具的额定压力,以供燃烧器使用,另一个作用是稳压,无论钢瓶出口压力变化如何,通过调压器调压后的出口低压都是稳定的,以保证燃具正常燃烧。

调压器主要由壳体、平衡弹簧、橡皮膜、进气喷嘴、执行机构、出气孔等零部件组成.其中,由橡皮膜,平衡弹簧和执行机构组成一个压力负反馈系统,其输入端为进气喷嘴,输出端为出气压力,该压力负反馈系统根据出气压力调整进气喷嘴开口面积,调整流入腔体的流量,从而控制输出压力。

如上图所示,是一种以扛杆为执行机构的调压阀,无使用时,进气喷嘴常开,当我们连接上气瓶,打开通气开关时,高压气体通过进气喷嘴进入气腔,随着气腔气体的增多,气腔压强就会升高,致使橡皮膜向上凸起,压缩弹簧,杠杆执行机构右端上升,左端下降,减少喷嘴开口面积,从而减少流入腔体的气体,直至整个系统达到一种设定的平衡。

(注意:出气孔流量等于进气喷嘴流量。

)还有一种是通过气门芯的方式实现。

其限流减压的原理是一致。

壳体橡皮膜出气孔平衡弹簧执行机构 进气喷嘴为什么减压1)因为气瓶的直接输出压力会随着气体的减少而减小,如果用直压,满瓶时燃烧功率大,半瓶时燃烧功率小,难以控制温度均匀。

特别对于BBQ 产品。

2)丙烷气瓶直接输出压力过高,如果用直接,喷嘴加工难度大!3)直压产品密封难度大,无法使用用旋塞阀,不方便控制燃烧。

结构分析常见的减压阀包括了气瓶接口,减压系统,控制阀(可选),输出接口。

分类1)按气瓶接口分,有美国减压阀,欧洲减压阀。

A.Regulator for US propane cylinder.B.Regulator for CV series canister. CV470,CV300, CV270C.Regulator for R series cylinder. R907, R905..按输出压力分,有高压和低压。

A.11” WC, for US product, specific for grill / BBQ.B.15PSI, for US product, specific for stove/ lanternC.其它。

fisher调压器费希尔1098-ezr调压器中文说明书

fisher调压器费希尔1098-ezr调压器中文说明书

指挥器作用式调压器 指挥器作用式调压器适用于高流速或需要精确压力 控制的情况。典型的指挥器控制系统使用“双向”控 制。在这种控制方式 下,主要的皮膜迅速对下游压 力变化作出响应,从而在主要的阀塞位置产生即时 的校正。与此同时,指挥器皮膜使减小后的入口压 力转向到主要皮膜的另一边,从而,控制主要阀塞 的最终位置。双向控制可以得到快速的响应。
美 国 1098-EZR 天 然 气 调 压 器 国 FISHER 减 压 阀 / 燃 气 调 压 器 / 燃 气 调 压 器
技术资料
调压器介绍
简介 仪器工 程师们都认为,一种系统只要能具备足够的 控制功 能,那么,它的结构便越简单越好。总的来
说,调压器是比控制阀更简化的设备系统。调压器 是一种 自我容纳、自我操作的控制设备,它利用控 制系统 本身的能量进行操作,而控制阀则需要外部 的电源 、传输设备和控制设备。
入 口压 力 出 口压 力 大 气压
图 1. 627 型自力式调压器和 操作简图
入口 压力 负载 压力 大气 压
图 2. 1098-EGR 型指挥器作用式ห้องสมุดไป่ตู้压器 及其操作简图
G
调压器的具体类型 在广泛的自力式调压器和指挥器作用式调压器划分 中,包含了所有常规调压器设计,有:
● 减压调压器 ● 背压调压器 ● 压力放散阀 ● 转压调压器 ● 真空调压器和断路器
在操作 过程中,自力式调压器通过内置式压力记录 或一条 外部控制线路来感应下游的压力。该下游压 力压迫 着一条弹簧装置,通过移动皮膜和阀芯来改 变通过 调压器的流通路径的大小。
调压器的类型 这一节 中介绍了不同型号的调压器、所有的调压器 都可以被 划分成以下两种类型:
1. 直接作用式(也称作自控型) 2. 指挥器控制式

调压器选型计算说明书

调压器选型计算说明书

调压器选型计算说明书说明:气态方程全名为理想气体状态方程,一般指克拉珀龙方程:pV=nRT 。

其中p 为压强,V 为体积,n 为物质的量,R 为普适气体常量,T 为绝对温度(T 的单位为开尔文(字母为K),数值为摄氏温度加273.15,如0℃即为273.15K )。

当p ,V ,n ,T 的单位分别采用Pa(帕斯卡),m3(立方米),mol ,K 时,R 的数值为8.31。

该方程严格意义上来说只适用于理想气体,但近似可用于非极端情况(低温或高压)的真实气体(包括常温常压)。

另外指的是克拉珀龙方程来源的三个实验定律:玻-马定律、盖·吕萨克定律和查理定律,以及直接结论pV/T=恒量。

波义耳-马略特定律:在等温过程中,一定质量的气体的压强跟其体积成反比。

即在温度不变时任一状态下压强与体积的乘积是一常数。

即p1V1=p2V2。

盖·吕萨克定律:一定质量的气体,在压强不变的条件下,温度每升高(或降低)1℃,它的体积的增加(或减少)量等于0℃时体积的1/273。

查理定律指出,一定质量的气体,当其体积一定时,它的压强与热力学温度成正比。

即P1/P2=T1/T2 或pt =P′0(1+t/273)式中P′0为0℃时气体的压强,t 为摄氏温度。

综合以上三个定律可得pV/T=恒量,经实验可得该恒量与气体的物质的量成正比,得到克拉珀龙方程一、 调压器出口法兰处的速度调压器出口法兰处的速度,即等于调压器后端管道流速,明确大小见管道平均速度的计算结果。

二、 管道中平均速度将标况流量换算成工况下的流量,再依据工况流量确定合适的管径,换算公式如下:TT P P Q Q 000••= (一) 调压柜型号规格为:200m 3/h(2+0)1.进口管径的确定1) 当气体压力最低,温度最高时,具有最大体积流量,故有: h m T T P P Q Q /2.7415.2935015.273200325.101325.1012003000max =+⨯+⨯=••= 2) 当气体压力最高,温度最低时,具有最小体积流量,故有: h m T T P P Q Q /6.3315.2933015.273400325.101325.1012003000min =-⨯+⨯=••= 根据技术表要求:管道流速s m /20≤ν,取 s m /20=ν计算管径mm Q R 1.18102014.336002.7410360066=⨯⨯⨯=⨯=πν 取管径DN=50mm ,计算管道流速:s m R Q /6.10102514.336002.741036006262=⨯⨯⨯=⨯=πν 2.出口管径的确定3) 当气体压力最低,温度最高时,具有最大体积流量,故有: h m T T P P Q Q /2.21415.2935015.2733325.101325.1012003000max =+⨯+⨯=••= 4) 当气体压力最高,温度最低时,具有最小体积流量,故有: h m T T P P Q Q /2.16115.2933015.2733325.101325.1012003000min =-⨯+⨯=••= 根据技术表要求:管道流速s m /20≤ν,取 s m /20=ν计算管径mm Q R 8.30102014.336002.21410360066=⨯⨯⨯=⨯=πν 取管径DN=65mm ,计算管道流速:s m R Q /4.17103314.336002.2141036006262=⨯⨯⨯=⨯=πν (二) 调压柜型号规格为:250m 3/h(2+0)1.进口管径的确定5) 当气体压力最低,温度最高时,具有最大体积流量,故有: h m T T P P Q Q /8.9215.2935015.273200325.101325.1012503000max =+⨯+⨯=••= 6) 当气体压力最高,温度最低时,具有最小体积流量,故有:h m T T P P Q Q /4215.2933015.273400325.101325.1012503000min =-⨯+⨯=••= 根据技术表要求:管道流速s m /20≤ν,取 s m /20=ν计算管径mm Q R 3.20102014.336008.9210360066=⨯⨯⨯=⨯=πν 取管径DN=50mm ,计算管道流速:s m R Q /2.13102514.336008.921036006262=⨯⨯⨯=⨯=πν 2.出口管径的确定7) 当气体压力最低,温度最高时,具有最大体积流量,故有: h m T T P P Q Q /75.26715.2935015.2733325.101325.1012503000max =+⨯+⨯=••= 8) 当气体压力最高,温度最低时,具有最小体积流量,故有: h m T T P P Q Q /5.20115.2933015.2733325.101325.1012503000min =-⨯+⨯=••= 根据技术表要求:管道流速s m /20≤ν,取 s m /20=ν计算管径mm Q R 4.34102014.3360075.26710360066=⨯⨯⨯=⨯=πν 取管径DN=80mm ,计算管道流速:s m R Q /8.14104014.3360075.2671036006262=⨯⨯⨯=⨯=πν (三) 调压柜型号规格为:300m 3/h(2+0)1.进口管径的确定9) 当气体压力最低,温度最高时,具有最大体积流量,故有: h m T T P P Q Q /4.11115.2935015.273200325.101325.1013003000max =+⨯+⨯=••= 10) 当气体压力最高,温度最低时,具有最小体积流量,故有: h m T T P P Q Q /4.5015.2933015.273400325.101325.1013003000min =-⨯+⨯=••= 根据技术表要求:管道流速s m /20≤ν,取 s m /20=ν计算管径mm Q R 2.22102014.336004.11110360066=⨯⨯⨯=⨯=πν 取管径DN=50mm ,计算管道流速:s m R Q /8.15102514.336004.1111036006262=⨯⨯⨯=⨯=πν 2.出口管径的确定11) 当气体压力最低,温度最高时,具有最大体积流量,故有: h m T T P P Q Q /3.32115.2935015.2733325.101325.1013003000max =+⨯+⨯=••= 12) 当气体压力最高,温度最低时,具有最小体积流量,故有: h m T T P P Q Q /8.24115.2933015.2733325.101325.1013003000min =-⨯+⨯=••= 根据技术表要求:管道流速s m /20≤ν,取 s m /20=ν计算管径mm Q R 7.37102014.336003.32110360066=⨯⨯⨯=⨯=πν 取管径DN=80mm ,计算管道流速:s m R Q /8.17104014.336003.3211036006262=⨯⨯⨯=⨯=πν (四) 调压柜型号规格为:400m 3/h(2+0)1.进口管径的确定13) 当气体压力最低,温度最高时,具有最大体积流量,故有: h m T T P P Q Q /6.14815.2935015.273200325.101325.1014003000max =+⨯+⨯=••=当气体压力最高,温度最低时,具有最小体积流量,故有:h m T T P P Q Q /2.6715.2933015.273400325.101325.1014003000min =-⨯+⨯=••= 根据技术表要求:管道流速s m /20≤ν,取 s m /20=ν计算管径mm Q R 7.25102014.336006.14810360066=⨯⨯⨯=⨯=πν 取管径DN=65mm ,计算管道流速:s m R Q /08.12103314.336006.1481036006262=⨯⨯⨯=⨯=πν2.出口管径的确定14) 当气体压力最低,温度最高时,具有最大体积流量,故有: h m T T P P Q Q /4.42815.2935015.2733325.101325.1014003000max =+⨯+⨯=••= 15) 当气体压力最高,温度最低时,具有最小体积流量,故有: h m T T P P Q Q /4.32215.2933015.2733325.101325.1014003000min =-⨯+⨯=••= 根据技术表要求:管道流速s m /20≤ν,取 s m /20=ν计算管径mm Q R 5.43102014.336004.42810360066=⨯⨯⨯=⨯=πν 取管径DN=100mm ,计算管道流速:s m R Q /2.15105014.336004.4281036006262=⨯⨯⨯=⨯=πν (五) 调压柜型号规格为:600m 3/h(2+0)1.进口管径的确定16) 当气体压力最低,温度最高时,具有最大体积流量,故有: h m T T P P Q Q /9.22215.2935015.273200325.101325.1016003000max =+⨯+⨯=••=当气体压力最高,温度最低时,具有最小体积流量,故有:h m T T P P Q Q /8.10015.2933015.273400325.101325.1016003000min =-⨯+⨯=••=根据技术表要求:管道流速s m /20≤ν,取 s m /20=ν计算管径 mm Q R 4.31102014.336009.22210360066=⨯⨯⨯=⨯=πν 取管径DN=80mm ,计算管道流速:s m R Q /4.12104014.336009.2221036006262=⨯⨯⨯=⨯=πν 2.出口管径的确定17) 当气体压力最低,温度最高时,具有最大体积流量,故有:h m T P Q Q /1.64615.2934.2325.1016003000max =⨯+⨯=••= 18) 当气体压力最高,温度最低时,具有最小体积流量,故有: h m T T P P Q Q /2.48615.2933015.2734.2325.101325.1016003000min =-⨯+⨯=••=根据技术表要求:管道流速s m /20≤ν,取 s m /20=ν计算管径 mm Q R 5.53102014.336001.64610360066=⨯⨯⨯=⨯=πν 取管径DN=125mm ,计算管道流速:s m R Q /41.14106314.336001.6461036006262=⨯⨯⨯=⨯=πν (六) 调压柜型号规格为:1000m 3/h(2+0)1.进口管径的确定19) 当气体压力最低,温度最高时,具有最大体积流量,故有: h m T T P P Q Q /5.37115.2935015.273200325.101325.10110003000max =+⨯+⨯=••=当气体压力最高,温度最低时,具有最小体积流量,故有:h m T T P P Q Q /16815.2933015.273400325.101325.10110003000min =-⨯+⨯=••= 根据技术表要求:管道流速s m /20≤ν,取 s m /20=ν计算管径mm Q R 5.40102014.336005.37110360066=⨯⨯⨯=⨯=πν 取管径DN=100mm ,计算管道流速:s m R Q /2.13105014.336005.3711036006262=⨯⨯⨯=⨯=πν 2.出口管径的确定20) 当气体压力最低,温度最高时,具有最大体积流量,故有: h m T T P P Q Q /8.107615.2935015.2734.2325.101325.10110003000max =+⨯+⨯=••=当气体压力最高,温度最低时,具有最小体积流量,故有:h m T P Q Q /3.81015.2934.2325.10110003000min =⨯+⨯=••=根据技术表要求:管道流速s m /20≤ν,取 s m /20=ν计算管径 mm Q R 2.69102014.336008.107610360066=⨯⨯⨯=⨯=πν 取管径DN=150mm ,计算管道流速:s m R Q /0.17107514.336008.10761036006262=⨯⨯⨯=⨯=πν 三、 调压器的压降直接作用式调压器的压降为:kPaP 30~20=∆(压力只要低于弹簧设定压力就可以正常工作,压差特别小的时候它的工作状态就近似直通)四、 调压器阀口开度(一)200m 3/h(2+0)~250m 3/h(2+0),选择进口调压器Actaris 的产品RBE3212根据选型资料,当进口压力为0.2MPa 时,最大流量h m Q /3803max = 根据调压器出口流量与阀口开度ϕ成比例当调压柜流量为h m Q /2003=时,故有:%64.52380200max =⇒=⇒=ϕϕϕQ Q 当调压柜流量为h m Q /2503=时,故有:%79.65380250max =⇒=⇒=ϕϕϕQ Q (二)300m 3/h(2+0)~600m 3/h(2+0),选择进口调压器Actaris 的产品RBE1812根据调压器出口流量与阀口开度ϕ成比例当调压柜流量为h m Q /3003=时,故有:%301000300max =⇒=⇒=ϕϕϕQ Q 当调压柜流量为h m Q /4003=时,故有:%401000400max =⇒=⇒=ϕϕϕQ Q 当调压柜流量为h m Q /6003=时,故有:%601000600max =⇒=⇒=ϕϕϕQ Q (三)1000m 3/h(2+0),选择进口调压器Actaris 的产品RBE4012 根据调压器出口流量与阀口开度ϕ成比例当调压柜流量为h m Q /10003=时,故有:%83.5817001000max =⇒=⇒=ϕϕϕQ Q。

调压器使用方法

调压器使用方法

调压器使用方法一、调压器简介调压器是一种控制气体或液体压力的装置,广泛应用于工业、医疗和家用设备中。

通过调节压力,调压器能够确保系统的安全运行并满足设备的工作需求。

本文将详细介绍调压器的使用方法,以帮助读者正确操作和维护调压器。

二、调压器的分类根据工作原理和应用领域的不同,调压器可以分为以下几类:1. 手动调压器手动调压器需要人工进行调节,适用于一些需要手动控制压力的场合,如实验室中的气体气压控制。

2. 自动调压器自动调压器能根据设定的压力范围自动调节输出压力,广泛应用于工业生产线和自动化系统中。

3. 气体调压器气体调压器主要用于控制气体压力,常见于工业领域的气动系统和燃气设备中。

4. 液体调压器液体调压器可控制液体的压力,常见于水处理系统、供水设备和喷涂设备中。

三、调压器的安装和调节正确的安装和调节调压器对于保证设备的正常运行至关重要。

以下是一般的安装和调节步骤:1. 安装1.关闭气源或液源,确保管道中没有压力。

2.将调压器与管道连接,注意连接口需要严密,避免漏气或漏液。

3.打开气源或液源,检查连接是否正常。

2. 调节输出压力1.根据设备的要求和实际情况,确定需要的输出压力范围。

2.使用调压器上的调节旋钮或按钮,逆时针旋转以降低输出压力,顺时针旋转以增加输出压力。

3.调节旋钮时,应逐渐小幅度调整,并观察输出压力的变化情况。

3. 检查和维护1.定期检查调压器的工作状态,确保其正常运行。

2.清洁调压器的外壳,并检查是否有损坏或松动的零件。

3.如发现问题或异常现象,应及时联系厂家或维修人员进行修理。

四、调压器的注意事项在使用调压器时,需要注意以下几点以确保安全和有效运行:1. 根据设备要求设置合适的输出压力范围,避免超出设备的承受范围。

2. 定期检查和维护调压器,避免因长期使用或损坏而导致故障。

3. 注意调压器的工作温度范围,避免在过高或过低的温度环境中使用。

4. 避免过度挤压和弯曲调压器的管道,以免影响调压器的正常工作。

培训课件调压器的工作原理及维修技术.ppt

培训课件调压器的工作原理及维修技术.ppt
• 4、打开主调压器,对内部阀口进行清洗、研磨、润滑,
更换阀口垫、密封薄膜、平衡薄膜、密封胶圈。
• 5、检查信号管是否畅通,清除杂质,吹洗信号管。 • 6、检查拉伸弹簧是否变形。 • 7、维修过程中,应使用铜质工具或将铁质工具上涂抹黄
油避免在维修过程中因碰撞引起火花。
• 8、维修完毕后,开启调压器中、低压阀门进行调试,同
• 4、调压箱的进气压力低于0.05MPa时,不得随意调整运
行压力,在特殊情况下的调压期间不得离人,待调压箱的 进气压力恢复正常后再进行调压。
• 5、调压箱的放散压力应保持在Pf=1.05-1.15P2范围内。 • 6、调压箱的切断压力应保持在Pq=1.05~1.15Pb范围内。
.精品课件.
31
• 7、调压箱的关闭压力应保持在Pb≤1.25P2范围内。 • 8、调压箱的安全装置,宜采用安全切断阀式,也可采用
闭调压器旁通阀门,认真观察各部位及运行压力30分钟, 出口压力正常后方可离开。
.精品课件.
10
六、RTZ---K系列直燃式调压器
• 1、维修直燃式调压器,应有三人以上参加操作。 • 2、进入调压站后应首先开启门窗,对室内进行通风。 • 3、关闭调压器中、低压阀门,同时开启调压器旁通阀门,
并设专人观察调压器出口压力。
.精品课件.
18
4、使用方法
.精品课件.
19
(1)、调压器安装注意事项
• A、检查燃气输配管线压力是否与调压箱上的铭牌
所印的适合压力范围相符;
• B、拆下外箱,将调压器连同外箱支承架一起固定
在墙体上;
• C、连接进、出口法兰及管线,注意:检查调压器
上的气流方向是否与管线的气流方向一致;
• D、安装外箱; • E、严禁强力安装;管线试压和吹扫时,请用盲板将

浅谈调压器的选用

浅谈调压器的选用
调 压 器 的 计 算 流量 ,应 按 该 调 压 器 所 承 担 的管 网计算流量 的 1 . 2倍确定 。调 压器的压力 降 ,应根据调压 器前燃气管道的最低压力与调 ,J 压 器 。 城 市 燃 气输 配 系统 中 , 在 间接 作 用 式 调 压 压 器 后 燃 气 管 道需 要 的压 力 之 差 值 确 定 。 器多用于流量 比较大 的区域调压站中。它是 由 有的调压器说 明书上给 出的是 ,流体为空 指 挥 器 和 主调 压 器 组 成 。相 同 的 指 挥 器 和 不 同 Q 为调 压 器 流 通 能 力 m3 / h 气, 管道 直径( 阀体通径 )阀 口直径 , 出 口压 、 进 c为 流 通 能 力 系 数 ,是 密 度 P= 00 gm , 力 和 调 压 器 流通 能 力 。 10 k/ 结构的主调压器或者是相同的主调压器和不同 根据 这 些 数 据 , 用 公 式 利 的 指挥 器 组 合 均 可 以形 成 不 同 系 列 的 产 品 。 其 P压降为 0 9 1 a时 ,流经调节 阀门的小 时 ( ) . 8 MP 0 1计算 出流体 为天然气 、 煤气 , 出口压 力为 进 需 要 值 的 调 压器 流 量 。 中具有代表性 的是轴流式调压器和曲流式 调压 流 量 。 器 。 流式 进 出 口流 线 是 直 线 。 点 为 燃 气 通 过 轴 优 阀 口面 积 举 一 个 例子 。 压 器说 明 书上 给 出 , 口压 调 进 ( 一相对 于 的阻力 系数 0 阀 口阻力 损 失 小 ,所 以 可 以 使 调压 器 在进 出 口 力 02 a 出 f压 力 3 P , ’3 0 /。 求 进 口 .MP , _ j = K a Q= 7 m h Q 59C 面 0 压 力差 较 低 的情 况 下 通 过 较 大 的 流量 。该 系 列 压力为 02 a 出 口 力 为 2 P , .MP , K a 天然气 相对 2对于可压缩流体的计算 … 。 调 压 器 流 量 可 以从 10 1 6 ~ 5×14 , 口 力 0m 进 密度为 054 .5 8的调压器流量 Q 4 7 3 。大约 = 0 m/ h 可 以从 0O ~ . a 出 口压 力 可 以 从 50 a到 .1 1 MP , 6 0P 在 计 算 流 量 时 ,应考 虑燃 气 密 度 的变 化 和 是空气的 1 . 1倍。如果说明书上给 出的进 出 口 08 a 曲 流式 调 压 器 调 节 范 围 广 , 供 城 市燃 对理想气体定律的偏离。 . MP 。 可 压力 就是运行需要 的压力 ,则流体为天然气的 旦 : 1— 气输 配 系统 、 气 站 ( 站 )区 域调 压 及 用 户 调 临 界 压 力 比( ) 09 f2 配 门 、 _ 流量为空气 的 1 4倍。只和流体 密度有关 。 . 3 P l +1 J 压使 用 。直 接 作 用 式 调 压 器 多 用 于楼 栋 调 压 或 我们 在 选 用 调 压 器 时 ,要 先 了解 所 要 供气 用量 不 大 的非 民用 户 。 k 一绝 热 指 数 区域 的小 时 高峰 用 气 量 , 选 择 适合 的调 压 器 。 再 调 压 器 产 品 型 号 组 成 在选 择时,要看清说明书中给出的参数是试验 当 旦 >( )为亚临界状态 产 品型 号 分 为 两 节 , 两节 之 间 用 连 接 符 号 值 还 是给 的是 C值 。试 验 值 的 给 出 是 依 据 空气 pl ” 开。第一节前两位符号“ T 代表燃气调 隔 R” 还是燃气 。 根据给出的参数 , 再 算出对应 流体 的 此 时 调 压 器 的最 大流 量 调 压 器流 量 。 压器, 第三位符号表示 工作原理 ,z 代表直接 “” 作用式 ,J代表间接作用式 。第二节第一位数 “” ( 2) 字代表调压器进 口压 力级制 ,第二位数字代表 Q 5 6 C£ =20 调压器 出口压力级制。第三位数字表示公称管 E查 屿 旦 及 的关 系 曲线 。 由 K及 旦 径代 号 。第 二 节 第 四个 符号 表 示 调 器 链 接 方 P c 式 , 纹 连 接 用 L表 示 , 兰 连接 用 F表示 。通 螺 法 常 调 压 器 连 接 管 径 D = 0 采 用 螺 纹 连 接 , 的值 查 出 E N 5 mm 。 D 5 m 采 用 法 兰 连 接 。 连接 方 式 符 合 上 述 N> 0 m 若 C为 调 节 阀 门 完 全 开 启 时 的 系 数 值 。 为 规 定 , 该项 不 予 标 注 , 则 应 注 L或 F l 0 则 否 。 + 表示 1路调 压没 有旁通 ,+ 2 1表示一 开一 备 1 燃 气 密度 。 若 知道调压器试验值 。则调压器流量 路旁通。举 个例子 , T 一 210 (+ ) R Z 3 /0 F2 0表示直接 作用式 调压器 , 中压 调压 , 径为 10, 高 管 0 法兰 连 接 , 开 1备 , 有 旁 通 。 l 没 下 面 了解 一下 调 压 器 的调 节 机 构 。按 阀 门 当 ≤ ( ) I 状态 为 临界 的结 构 可 分 为单 座 阀及 双 座 阀 。在 很 多 情 况 下 需选用具有对数 曲线或抛物线特性的阀门 。其 最 有效 的区域 是 阀 门开启程 度 的最 后 1 / 4部 此 时 流 量 不 随 的变 化 而 变 化 ,调 压 器 流 量 分 。 这 个 区 域 内 , 阀 门 的开 启 程 度 变 化 很 小 计 算 公 式 为 “ 在 当 时, 被调节的燃气量变化却很大。 阀口的断面通 常小于管道断面。 对于少数快速作用阀 门, 其断 Q=20 P o5 6 Ce c 面等于管道断面。 调 节机 构 的计 算 若知道调压器试验值 Q= . Q o 5 O 气流在通过 阀孔时如压降不大,燃气密度 按上面介绍的调节阀门通过能力计算 公式 的变化可忽略不记 , 如压降相当大时 , 则应考虑 燃气密度 的变化。在计算调压器 的流量 时 , 当 所得 出的流量 ,是在可能的最小压降和阀门完 在 调 ≤00 . 8时 , 略燃 气 的 压 缩 性 , 差 不 全 开 启 条 件 下 的最 大 流 量 。 实 际 运 行 中 , 压 忽 误

调压器工作原理

调压器工作原理

调压器工作原理概述调压器(Voltage Regulator)是电力系统中常用的一种设备,用于控制电压的稳定性,确保电力设备的正常运行。

它通过调整电压的大小来保持其在设定范围内稳定,并消除电压波动对电力设备造成的损坏风险。

本文将深入介绍调压器的工作原理,包括不同类型调压器的工作原理和其应用。

一、调压器类型在电力系统中,有多种类型的调压器可供选择,可以根据其工作原理和应用范围进行分类。

以下是常见的三种调压器类型:1. 手动调压器(Manual Voltage Regulator):手动调压器是一种较为简单的调压器类型,其工作原理基于操作人员的手动控制。

通过旋转或拨动开关来调整电压大小,以使其保持在设定范围内。

然而,由于依赖于人工操作,手动调压器的精度和稳定性有限,一般只用于较小规模的电力系统。

2. 自动调压器(Automatic Voltage Regulator):自动调压器是一种相对高级的调压器类型,它使用电子元件和反馈系统来自动监测和调整电压。

当电压超过或低于设定范围时,自动调压器会自动调整变压器或稳压器的输出,以维持电压稳定。

自动调压器适用于大规模电力系统,能够提供更高的精度和稳定性。

3. 静态电压稳定器(Static Voltage Stabilizer):静态电压稳定器是一种高性能的调压器类型,采用先进的半导体技术和功率电子器件。

它能够通过快速响应和精确的电压调整来保持电压的稳定性。

静态电压稳定器广泛应用于敏感的电力设备和工业自动化控制系统,具有出色的稳定性和可靠性。

二、调压器工作原理不同类型的调压器有不同的工作原理,但总的来说,它们都基于电压控制和反馈机制。

以下是调压器的工作原理的一般步骤:1. 电压检测:调压器首先进行电压检测,通过传感器或电路检测输入电压的大小。

检测到的电压将作为参考值用于后续的比较和调整。

2. 比较和调整:根据设定的电压范围,调压器将检测到的电压与目标电压进行比较。

美国FISHER调压器说明

美国FISHER调压器说明

美国FISHER调压器说明FISHER是全球财富500强艾默生(Emerson)电气公司Management)旗下的一个品牌其在化工、石油天然气、炼油、工业的自动化领域中居于领先地位。

针对特定的燃气设备行业提供优质的产品和技术、咨询、项目管理和维护服务,美国FISHER燃气设备质量一流、技术先进,是燃气设备行业的技术风向标。

国内的广州赫蒂能源设备有限公司自公司成立以来就与fisher精诚合作,已是fisher产品的代理商,建立了稳固的长期合作关系,及专业的售后服务队伍。

燃气调压器(gas pressure regulator)俗称减压阀,是通过自动改变经减压阀的燃气流量而使出口燃气保持规定压力的设备,通常分为直接作用式和间接作用式两种。

减压阀是一种无论气体的流量和上游压力如何变化,都能保持下游压力稳定的装置。

调压器应能够:1、将上游压力减低到一个稳定的下游压力;2、当调压器发生故障时应能够限制下游压力在安全范围内。

液化石油气安全燃烧的一个重要部件,连通在钢瓶和炉具之间.美国FISHER调压器不仅能把瓶内的高压石油气变为低压石油气(从980千Pa降至100千Pa左右)而且作为液化石油气安全燃烧的一个重要部件,连通在钢瓶和炉具之间,还能把低压气,稳定在适合炉具安全燃烧的压强范围内.即做到经它输出的石油气,在炉具火孔处的气压,随地随时地比外界大气压值大2940Pa左右,因此实际上减压阀是一种自动稳压装置,通过皮膜伸缩减压运行的工作原理。

美国FISHER费希尔常用调压器型号:299H,299HS,627-496,627-497,627-498,627-499,627-576,627-577,627-578,627-579,1098-EGR,99,EZR,67CFR,CS400,S200,S300,1301F,1301G,FS-67CH-743,R622H-DGJ,R622-DFF,HSR,95H,95L,133L,133H,98H,98L,289H,289L,289HH,67CFR-226,67CFR-237,67CFR-239,67CFR-600等(详情咨询代理--壹捌零贰柒叁柒陆壹捌肆。

燃气调压器工作原理及性能要求

燃气调压器工作原理及性能要求

FS = FD
调压设备 调压器原理与基本特性 18 7 November 2019
宁波力利
调压器基本原理
– 直接作用式调压器
• 调压器力平衡分析
Quality is a never-ending process. 1 Inches
FS = 90 Lb FD = 90 Lb
Pe = 100 Psig
调压设备 调压器原理与基本特性 16 7 November 2019
宁波力利
调压器基本原理
– 直接作用式调压器
• 调压器力平衡分析
Quality is a never-ending process.
FS = 100 Lb FD = 100 Lb
1 Inches
Pe = 100 Psig
Pa = 10 Psig Q = 50 SCFH
FS = FD
调压设备 调压器原理与基本特性 23 7 November 2019
宁波力利
调压器基本原理
– 直接作用式调压器
• 调压器压力特性 使用轻型弹簧
Quality is a never-ending process. 2 Inches
FS = 90 Lb FD = 90 Lb
Pe = 100 Psig
Quality is a never-ending process.
燃气调压器工作原理及性能要求
Fundamental Principles & Functional Requirements of Gas Pressure Regulators
宁波力利智能控制设备有限公司
调压设备 调压器原理与基本特性 1 7 November 2019
宁波力利

讲座-调压器介绍

讲座-调压器介绍
12不同类型调压器的比较特性截止阀式隔膜阀式轴流阀式定入式设计在线维修可可不可半可模块式设计内装或在线加装功能件可可不可与管道通用rj型发兰连接可可不宜和管道一起作水压试验可可不可射流作用出口气流分布均匀性无无有皮膜或皮套穿孔的后果继续调压不调压继续调压最大出口压力mpa909042流量系数cg以dn100为例800069438800关闭压力等级5510可调比1000
直接作用式 弹簧膜片式 精度 RG 5
SG10 阀系数Cg值高 失效时开启 在线维修方便 零流量时完全密
封 响应速度最快 可内装切断阀
NO. 5
直接作用式调压器
Norval系列
直接作用式 弹簧膜片式 精度 RG 5
SG10 阀系数Cg值高 失效时开启 在线维修方便 零流量时完全
NO. 8
间接作用式调压器
Reval182
间接作用式 截止阀式 精度 RG 2.5
SG 10 阀系数Cg值
大 失效后关闭 响应速度快
NO. 9
间接作用式调压器
Aperflux851
间接作用式 隔膜阀式 精度 RG 2.5
SG 10 阀系数Cg值大 失效后关闭 响应速度快 在线维修方便 零流量时完全密
皮膜(或皮套)穿孔的后果 最大出口压力(MPa) 流量系数Cg(以DN100为例) 关闭压力等级 可调比 对燃气成分要求 重量 价格 备用费用
截止阀式 可 可 可 可 无
继续调压 9.0 8000 5 1000:1 一般 最重 最贵 最廉
隔膜阀式 可 可 可 可 无
不调压 9.0 6943 5 500:1 较高 较轻 较廉 较贵
开大或关小
调压器 膜片 螺杆(弹簧力) 膜片受力平衡 阀杆随膜片的升降 输出一个力作用在阀瓣上 使膜片带动阀瓣升降 开大或关小

解读对调压器的一般介绍及其选型方法中英文

解读对调压器的一般介绍及其选型方法中英文

解读对调压器的一般介绍及其选型方法中英文General introduction of voltage regulator and its selection method 一、一般介绍General introduction调压器的主要特性参数The main characteristic parameters of regulator适用对象:Applicable objects:介质:Medium:设计温度:Design temperature:环境温度:Ambient temperature:规格(公称尺寸):Specification ( nominal):阀口尺寸:The valve size:全开能力、流量系数:Full capacity, flow coefficient:承压能力(公称压力):Bearing capacity (nominal pressure ):出口压力范围、设定值:Outlet pressure range, the setting value:启动差压:Start pressure:调压精度:The accuracy of the regulator:关闭精度:/ /Close the accuracy:m、超压切断范围、低压切断范围、设定值:M, super pressure cutting range, low cutting range, setting value:n、放散压力。

N, releasing pressure.类型及其特性The types and characteristics of按作用原理分:直接作用式(大皮膜)、间接作用式(指挥器,伺服式);According to the principle of action: direct action ( in the film ), indirect effect ( command, servo type );调压对象:后压式、前压式;Pressure: pressure, pressure after the object before;按流动方向分:曲流式、轴流式;According to the flow direction: meander type, axial flow type;按阀口密封分:软密式(无泄漏)、硬密式(微泄漏);According to valve sealing points: the soft sealing type ( no leakage ), hard sealing type ( leakage);按阀口形式分:单阀口、双阀口;盘形、锥形、塞形、孔口形;阀式、膜式(平、套形)等(阀门特性不同);According to the valve port forms : single valve, dual valve port; disc, conical, plug, hole shape; valve type, film type ( flat, shape ), ( the valve characteristics of different );按调压器功能分:普通式、两极、监控式、一体切断式、内置放散式、电控(动)式、组合式等。

调压器基本知识介绍

调压器基本知识介绍
2
调压器简介
这里所介绍的调压器是专指用于流体介质输送管道上的减压器. 它具有阀门的特点,可以控制流体的通断和节流;也具有自动控制元件 的特点.它自身构成一个闭环控制系统.而且不需要其它的辅助能源,只 取自流体本身的压力差(压力势能)作为操作能源.
调压器的基本功能是:在将系统压力维持于某个可接受范围内 的同时,还必须满足下游的流量要求。当流速较低时,调压器阀瓣 靠近阀座,缩小通道以限制流量。当需求流量增加时,阀瓣远离阀 座,增加其打开程度,增大流量。在理想情况下,调压器应能够在 输送所需流量的同时,提供恒定的下游压力。
过大的阀口可能引起的一种情况是“浴缸塞”效应。当阀瓣非常接近阀口时,流体流动产生 的力可能将阀瓣猛烈地推向阀口,从而截断流体的流动。下游压力下降,阀瓣又打开。这样便使 调压器发生循环----打开、关闭、打开、关闭。通过选择更小尺寸的阀口,阀瓣将会远离阀口活 动,从而使调压器变锝更加稳定。
更大的阀口尺寸还需要更大的关闭压力。 此外,过大尺寸的阀口通常使阀瓣和阀口磨损加速,这是因为,阀口通过阀瓣控制了阀座附 近的流动情况。磨损程度随流速的增加而加剧。当流动的流体中存在杂质或其他腐蚀性成分时, 磨损程度也会加大。 使用尽可能小的阀口通常是获得最佳控制和稳定性的最好法则。
调压器基本知识介绍
1
一、调压器简介 二、直接作用式调压器 ……工作原理
……调压特性 ……调压性能 ……杠杆式 ……平衡阀芯式 三、间接作用式调压器 ……工作原理 ……调压性能 ……流量计算 ……加载式 ……卸载式 ……雷诺式 四、直接作用式和间接作用式调压器比较 五、调压器的选择 六、调压器使用注意事项
a
P2
P2
b
Pb
Pb
M
0
q

调压器

调压器

调压器调压器分类调压器分为油浸式调压器,自耦调压器,隔离调压器,感应调压器,柱式电动调压器和晶闸管调压器五种。

调压器的工作方式分手动调压和电动调压.调压器名词解释:调压器英文名晶闸管调压器又称“晶闸管电力调整器”“可控硅电力调整器”或简称“电力调整器”。

“晶闸管”又称“可控硅”(SCR)是一种四层三端半导体器件,把它接在电源和负载中间,配上相应的触发控制电路板,就可以调整加到负载上的电压、电流和功率。

“晶闸管调整器”主要用于各种电加热装置(如电热工业窑炉、电热干燥机、电热油炉、各种反应罐、反应釜的电加热装置)的加热功率调整,既可以“手动”调整,又可以和电动调节仪表、智能调节仪表、PLC以及计算机控制系统配合,实现对加热温度的恒值或程序控制。

按压力划分为了明确表示调压器的压力性能,根据调压器的进口压力与出口压力的级别加以区分,分为:① 低 — 低压;② 中压A — 低压;③ 中压B — 低压;④ 中压A — 中压B;⑤ 高压 — 中压A;⑥ 高压 — 中压B;⑦ 超高 — 高压。

按用途或供应对象加以区分,分为:1. 区域调压器用于供应某一地区的居民用户或企事业单位用户的调压器,称为区域调压器。

在三级制供气城市中,一般为高—中压、中—低压调压器。

2. 专用调压器调压器的设置是专供某一单位的特殊需要而设置,如玻璃厂、冶炼厂等大型工业用户,他们一般需要高于区域供应压力的气源,因此必须为它们设置专用调压器。

3. 用户调压器用户调压器是一种小型调压器,一般用于一幢楼或一户居民。

这主要用于高、中压供气系统。

民用液化石油气的减压阀也是一种用户调压器。

拥护调压器一般分为高—低,中—低压两种。

调压器应用领域“晶闸管调功器”广泛应用于以下领域:A 电炉工业:退火炉,烘干炉,淬火炉,烧结炉,坩埚炉,隧道炉,熔炉,箱式电炉,井式电炉,熔化电炉,滚动电炉,真空电炉,台车电炉,淬火电炉,时效电炉,罩式电炉,气氛电炉,烘箱实验电炉,热处理,电阻炉,真空炉,网带炉,高温炉,窑炉,电炉。

3.高特R100S-调压器参考中文样本

3.高特R100S-调压器参考中文样本

3.高特R100S-调压器参考中文样本R100S系列燃气调压器操作维护手册(参考文件)目录1.技术参数1.1 调压器系统1.2 应用范围1.3 调压器系统型号说明1.4 R100调压器技术规格1.5 R100调压器技术参数1.6 R100调压器尺寸及材料1.7 P095指挥器技术参数2.工作原理2.1概述2.2调压系统工作原理3.安装3.1信号管的连接3.2 注意事项4.工作4.1 调压器调试4.2 检修停止工作4. 3调试备路4.4 调节稳压器压力/辅助压力4.5 更换P095设定弹簧5.维护5.1 概述5.2 拆卸和安装5.3 离线气密性试验5.4 在线气密性试验5.5 备件6.故障及解决方案第一章技术参数1.1 调压器系统调压器(全称燃气压力调压器):BAAI-R100S指挥器(也称压力控制调压器):BAAI P095-xPS-y1.2 应用范围BAAI调压器用于天然气长输管道分输站、城市燃气输配系统、大型工业用户的燃气调压计量系统,具有调压精度高,可靠性高的特点。

BAAI调压器由燃气介质控制。

特别在工况条件变化很大的大型工业用户(如天然气发电厂等)的使用中,BAAI 调压器表现出良好的稳定性和高速的反应能力。

另外,调压器非常适合要求调压站的压差非常小的工况,城市燃气输配系统经常出现这种瓶颈情况。

BAAI调压器所需要的启动压差仅为0.5bar。

同时保证很高的精度,能使调压站内压力在限定的范围内保持平衡。

高特公司可对特殊工况进行预计算和模拟计算。

由于BAAI调压器消音装置独一无二的结构,该调压器特别适用于对于噪音标准要求特别严格的工况。

如果需要,高特公司可为用户计算在特定工况下的噪音水平。

P095的应用BAAI调压器为指挥器控制型调压器,指挥器型号为P095,可以通过其自身的结构将介质压力降低,通常和R100S配套使用。

P095不仅可用于BAAI R100(S)型调压器,还可用于其它型号调压器。

调压器技术讲座

调压器技术讲座

调压器技术讲座调压器技术讲座主讲内容:⼀.调压器简介⼆.调压器原理三.调压器的结构及主要功能四.调压器的性能指标五.监控调压器六.调压器的⽐较七.调压器的选型⼋.压⼒的设定及主意事项九.常见故障及排除⽅法⼗.调压器的命名⼀、调压器简介⽬前,国际上⽣产调压器的⼚家很多,但主要⽣产调压器的⼚家有:意⼤利的塔塔⾥尼、飞奥,美国的FISHER、TORMENE、EQUIMETER、巴西的GASCAT等。

国内⽣产调压器品种较齐全的⼚家主要的成都久安、河北慧星。

⽬前,国内使⽤的调压器主要有⼆⼤类:直接作⽤式和间接作⽤式。

直接作⽤式主要为弹簧负载式:应⽤于楼幢调压,区域调压和⼯业直燃设备。

直接作⽤式调压器分:⼆级调压和⼀级调压。

⼆级调压结构较复杂、制造成本⾼、难度⼤。

调压精度⾼、体积⼩、性能稳定。

⽬前只应⽤于⼩流量调压器如塔塔⾥尼的R70、R25,飞奥的FE6、FE10、FE25、FE40、FE50等⼩流量调压器。

单调压器结构较为简单,调压精度,性能等各项参数没有⼆级调压器和指挥器式调压器稳定。

主要⽤于反应速度快的⼯业直燃式备和中⼩流量的区域调压站。

间接作⽤式调压器:雷诺式调压器,⾃⼒式调压器。

雷诺式调压器:该调压器⽐其他类型调压器的结构复杂,占地⾯积较⼤,但通过流量⼤,调节性能好,是国内早期应⽤最⼴泛的⼀种中低压调压器。

雷诺式调压器由主调压器、中压辅助调压器、低压辅助调压器、压⼒平衡器及针形阀组成。

这种调压器有较好的关闭性能和较⾼的稳压精度,但操作技术要求⾼,维修保养⼯作量⼤。

这种调压器有较好的关闭性能和较⾼的稳压精度,但操作技术要求⾼,维修保养⼯作量⼤。

⾃⼒式调压器:⾃⼒式调压器⼴泛⽤于天然⽓供应系统的门站、分配站、区域调压室及⽤户调压室。

⾃⼒式调压器由主调压器、指挥器、信号管三部分组成。

该调压器结构简单,操作维护⽅便,⽆须外来能源,只须⽤天然⽓⾃⾝压⼒进⾏调节。

⼆.调压器的⼯作原理1.雷若式调压器的⼯作原理2.⾃⼒式调压器的⼯作原理3.直接作⽤式调压器的⼯作原理4.⼆级调压器的⼯作原理1.时,下空间压⼒降低,薄膜及杠杆相应下降,主调压器的主阀门便开启。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

解读对调压器的一般介绍及其选型方法中英文General introduction of voltage regulator and its selection method 一、一般介绍General introduction调压器的主要特性参数The main characteristic parameters of regulator适用对象:Applicable objects:介质:Medium:设计温度:Design temperature:环境温度:Ambient temperature:规格(公称尺寸):Specification ( nominal):阀口尺寸:The valve size:全开能力、流量系数:Full capacity, flow coefficient:承压能力(公称压力):Bearing capacity (nominal pressure ):出口压力范围、设定值:Outlet pressure range, the setting value:启动差压:Start pressure:调压精度:The accuracy of the regulator:关闭精度:/ /Close the accuracy:m、超压切断范围、低压切断范围、设定值:M, super pressure cutting range, low cutting range, setting value:n、放散压力。

N, releasing pressure.类型及其特性The types and characteristics of按作用原理分:直接作用式(大皮膜)、间接作用式(指挥器,伺服式);According to the principle of action: direct action ( in the film ), indirect effect ( command, servo type );调压对象:后压式、前压式;Pressure: pressure, pressure after the object before;按流动方向分:曲流式、轴流式;According to the flow direction: meander type, axial flow type;按阀口密封分:软密式(无泄漏)、硬密式(微泄漏);According to valve sealing points: the soft sealing type ( no leakage ), hard sealing type ( leakage);按阀口形式分:单阀口、双阀口;盘形、锥形、塞形、孔口形;阀式、膜式(平、套形)等(阀门特性不同);According to the valve port forms : single valve, dual valve port; disc, conical, plug, hole shape; valve type, film type ( flat, shape ), ( the valve characteristics of different );按调压器功能分:普通式、两极、监控式、一体切断式、内置放散式、电控(动)式、组合式等。

According to the voltage regulator functions : ordinary type, bipolar, monitoring, one off, a built-in discharge type, control ( dynamic ) type, combination type etc..国内常用的进口调压器制造厂家及产品特点The commonly used imported regulator manufacturer and product characteristics ELSTER(德、美、英):轴流、径向流、中低压、地下;ELSTER ( Germany and the United States, Britain ): axial, radial flow, low pressure,/ /underground;TARTARINI(意):轴流、高中低、多功能、地下、站;TARTARINI ( Italy ): axial flow, high and low, multifunctional, underground, station; RMG(德、英):轴流、高中低、多功能、地下、站、多指挥器、皮膜型式、阀口材料;RMG ( German, English ): axial flow, high and low, multifunctional, underground, stations, director, film type, valve material;FIORENTINI(意):高中低、多功能、地下、站;FIORENTINI ( Italy ): high low, multifunctional, underground, station;FISHER(美):高中低、多功能、站(地下)。

FISHER (US ): high low, multifunctional, station ( underground ).二、调压器的工作能力的估算Estimation of the regulator operation ability最大工作能力定义:对于规定的介质,在设计的进出口压力下,调压器的阀口完全打开时的工作能力。

Defines the maximum capacity: provisions of the media, in the design of the import and export pressure, pressure regulator valve is fully open working ability.可用流量系数(KG)来衡量调压器工作能力的大小:Available flow coefficient ( KG ) to measure the regulator operation ability: KG(C2)的物理含义是:在标准状态下,介质为天然气(密度=0.38kg/m3(RMG)、0.78kg/m3(ELSTE)、0.72kg/m3(TARTARINI) ),进口压力为1bar(相对),出口压力为常压,调压器的最大工作能力。

KG ( C2 ) physical meaning is: in the standard state, medium is natural gas ( density =0.38kg/m3 ( RMG ), 0.78kg/m3 ( ELSTE ), 0.72kg/m3 ( TARTARINI ) ), 1bar ( relative ) inlet pressure, outlet pressure is atmospheric pressure, the maximum working capacity regulator.流量计算公式Calculation formula of the flow理论上计算方法大家已经了解,但是,使用比较麻烦,因此,大家都使用简/ /易的经验公式以及厂家提供等有关的经验数据来进行计算,这里我们介绍德国RMG公司提供的用流量系数(KG)来计算最大工作能力的方法如下:The theory calculation method we already know, however, the use of more trouble, therefore, we are using the empirical formula is simple and manufacturers to provide empirical data relevant to calculate, here we introduce German RMG company offers the flow coefficient ( KG ) methods to calculate the maximum capacity for work: 亚临界流状态超临界流状态Subcritical flow supercritical flow condition压力比Pa/Pe≥0.53 压力比Pa/Pe <0.53Pressure ratio Pa/Pe ≥ 0.53 pressure ratio Pa/Pe <0.53qn=KG ·[Pa(Pe-Pa)]1/2(m3/h) qn=KG ·Pe/2(m3/h)Qn=KG [Pa ( Pe-Pa ) ]1/2 ( m3/h ) qn=KG ·Pe/2 ( m3/h )式中:Pa、Pe分别是调压器出口和进口的绝对压力,单位是bar,不同调压器的KG值,由生产厂家提供。

Type : Pa, Pe respectively is the absolute pressure for import and export, the unit is bar, different voltage regulator KG, provided by the manufacturer.对于不同介质,最大工作能力可用下式换算:For different media, the maximum working capacity available type conversion:qn(其他)=qnX(0.83/p)1/2QN ( other ) =qnX ( 0.83/p ) 1/2一般情况无须考虑介质温度的影响,如果须要,可以用下式换算:In general, without considering the influence of the temperature of the medium, if necessary, can use the type conversion:qn(温度)=qnX(273.15/T)1/2QN ( temperature ) =qnX ( 273.15/T ) 1/2式中:T是介质的绝对温度In the formula: T is the absolute temperature medium其它厂家提供的计算方法也大同小异,这里不再赘述。

Calculation method for other manufacturers to provide the same, here no longer./ /三、调压器的选型方法Method of selection pressure regulator几个问题的讨论Discussion on several problems工作能力的大小(10%—100%)Ability to work size ( 10% - 100% )调压和关闭精度(25%、20%、10%、5%、2.5%…);Pressure and closing precision ( 25%, 20%, 10%, 5%, 2.5%... ) ;放散能力的大小(全放散、部分放散);Diffusion capacity ( the bleeding, bleeding part );监控和安全切断(是否都具备);Monitoring and safety shut-off ( have );进口与国产;Imported and domestic;扩大调压器的使用领域(限流、关断、流量控制)。
