富士通用变频器FRN15F1S-4C
富士通用变频器FRN15F1S-4C
主机分解图主机視卷节能效果一再度升级节能新方式!以往变频器的节能功能，是根据负载状态将电动机单体的损耗降低到最小。
新开发的FRENIC-VP系列更新了着眼点，将变频器自身也作为电器产品之一考虑。
不仅将电动机的损耗降低到最小, 同时也将变频器的耗电量控制到最低程度（最适合最小耗电量控制）。
（对于使用电力的全新槪念）【节龍取栗特件例]节能新控制由此,节能效果再次提高数个百分比。
2005年2月16日《京都协定》正式生效，这也是中国政府和中国企业不可回避的责任，达到行业最高水准的高效节能FRENIC-VP系列则是您最好的选择。
I ■■ 11 I IH11 ■■ I I aa 11 Bin I Hi H I HII11 »■ i i aa 11 HID I I a a I ■II II I H I I ■HI II I I ai lla■l■ll[|lll■ll■laall nn mam ma 11 aa ■ i a 111 IIH I H ■■I I IIB I I am i IIB 11 ma 11 aa i i aa 11 ■■■ 11 ■■ i i ia 11 HIII i m II i ma 11 ■■ i i ■■ II i naa 111电力监控功能使用变频器的操作面板，可以随时确认有关电力的数据。
可监控项目功率消耗（kW）累计功率消耗(kWh) 累计消耗电费(元/kWh)※累计数值可以复原。
选择累计消耗电费表示时， 需要事先设定1kWh 的电费单价，可以选择外国的货 币单位。
为什么使用变频器能够节能?型号…览«<<*丄乙*战JI 舟工盘畔入聖1IP64J•_713~~\_—_i ・ 鬥*>3M ^―J..、r： »——1—<■押H{ AM _LGMf «• >ffruii — I 斗亡一] ■( filmirZt ] (r 科m|i 样q 卜百；: { ] [j F WMJ6f 1»4£；FHHl 3^9 H-X~^~™iyJF!U4EFBI ■阿 破厂卜F 11 ■•=■-* m { ■FBMIIIFIH 艇 >~C=gTJ5 百U ・4・・ffi —iitt<a£、~r =- f pmirn.iIH ・H二片时 M - 4G■ 「MB ，啊施X 弓亡亘-十~)-IB[irWi|Hi.aPH.K )-• r^Mf-SFiE^q TkLt^FHnaMC-K Kn=M= mrdi--k<FPW ?F^E K J- A 啊节氐厂二)〒-J- RRi^.T^-K y- FH 祸 卡可H } €"hWFRMggFIEK H"F= t jr :F1F jr < FTOTiF1L-K ]- FH h 1" fiF1L 」-----P=-Hi •: IP G .iJl<fFFMiiFiL-K ：-^FBmiflE rC^ 一启 H 侣 IF 蓟怦他 M A FR SiyiL^K>>>>>Fi mi MNCT1LJC pl| NiM|f' I L"*C^、■<冃卑 WIII ”>C 卜""口甘：、■门FWifl gFI H-JgSFI3-*4CErV 1 科9扰HR-雪HUK-ACD«*匚4 :曲• ■? ：：「巳二：rRRi^F^MJG 1叭砂臨辰匸•&表中列出了风机/泵类设备在依靠节气闸(阀门”变频器控制进行运转时，风量/流量和用电量之间的对应关系计式。
富士变频器和汇川变频器比较
0.4~400KW
G型恒转矩负载机型P风机水泵类负载机型
MD280NT7.5GB/
IIPBH
MD300N
MD300
高性能多功能
0.4~900KW
MD300T0.7KB
K操作面板外引
多种控制方式选择V/F,FVC,VC，强大可扩展性
MD300A
0.2~2.2KW
MD320L
电梯控制专用
MD320N
EMC滤波器内置型
全能变频器
紧凑型
（Mini）
FRN-C1S
FRN1.5C1S-2C21
0.1~3.7KW
可内置RS485通信卡，1.5KW以上可内置制动电阻器，可与FVR-C11系列尺寸互换
经济型
FVR-S1S
FCR1.5S1S-4C
0.2~3.7KW
没有可选卡
欧姆龙
性能
标准试用电机功率
出色性能
3G3JZ
简易小型，
0.2~3.7kw
3G3MX2
紧凑型，高功能
0.1~15kw
3G3JX
简易小型，可完全替代3G3JZ
0.2~7.5kw
3G3MZ
-ZV2
多功能型紧凑型
0.2~11kw
3G3RX
强力驱动，高功能
0.4~132kw
唯一可实现闭环矢量控制的变频器
汇川
性能
标准试用电机范围
应用类型
型号举例
出色性能
MD280N
0.4~560KW
MD320NS2.2G
与MD300
类似
MD330N
卷绕张力控制专用
0.4~450KW
MD380
高性能矢量
富士FRN5.5G11S-4CX说明书
低噪声高性能多功能变频器富士电机机器制御株式会社动态转矩矢量控制动态转矩矢量控制是一种先进的驱动控制技术。
控制系统高速计算电动机驱动负载所需功率，最佳控制电压和电流矢量，最大限度地发挥电动机的输出转矩。
●按照动态转矩矢量控制方式，能配合负载实现在最短时间内平稳地加减速。
●使用高速CPU 能快速响应急变负载和及时检知再生功率，设有控制减速时间的再生回避功能，实现无跳闸自动减速过程。
●采用富士独自开发的控制方式，在0.5Hz 能输出200%高起动转矩（≤22kW)。
＊ 30kW 以上时为180%。
高性能和多功能的理想结合动态转矩矢量控制能在各种运行条件下实现对电动机的最佳控制。
●使用PG 反馈卡（选件）构成带PG 反馈的矢量控制系统， 实现更高性能、更高精度的运行。
·速度控制范围: 1 : 1200·速度控制精度: ±0.02%·速度响应 : 40Hz带PG反馈更高性能的控制系统1电动机低转速时脉动大大减小●采用动态转矩矢量控制，结合富士专有的数字AVR，实现电动机低转速(1Hz)运行时的转速脉动比以前机种减小 1/2以上。
新方式在线自整定系统●在电动机运行过程中常时进行自整定，常时核对电动机特 性变化，实现高精度速度控制。
●第2电动机亦有自整定功能。
1台变频器切换运行2台电 动机时，保证2台电动机都能高精度运行。
优良的环境兼容性●采用低噪声控制电源系统，大大减小对周围传感器等设 备的噪声干扰影响。
●标准装有连接抑制高次谐波电流的DC 电抗器端子。
●连接选件EMC 滤波器后，能符合欧洲EMC 指令。
节能功能的提高●标准设有风机、泵等最佳自动节能运行模式。
采用使电动 机损耗降至最小的新控制方式，取得更好的节能效果。
●标准设有复写功能，能容易地将1台变频器的功能码数 据复写至其他变频器。
●显示器标准可选择3种语言（中文、英文和日文），便於 国内外配套使用。
●可简单地由键盘面板或外部接点信号进行点动（JOG)运 行操作。

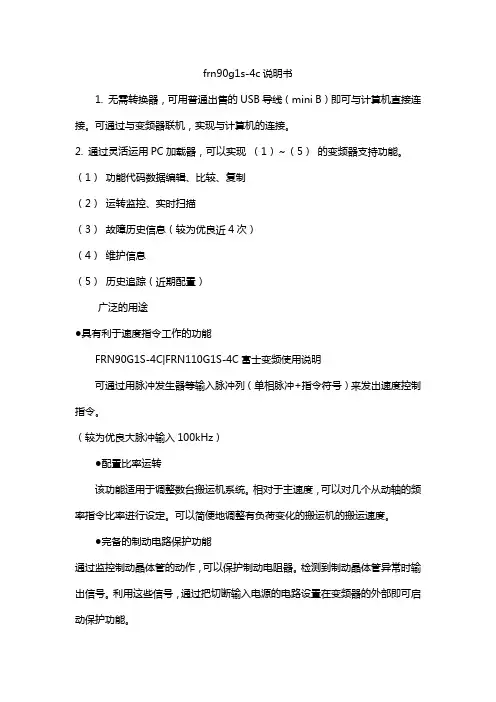

frn90g1s-4c说明书
frn90g1s-4c说明书1. 无需转换器，可用普通出售的USB导线（mini B）即可与计算机直接连接。
可通过与变频器联机，实现与计算机的连接。
2. 通过灵活运用PC加载器，可以实现（1）～（5）的变频器支持功能。
（1）功能代码数据编辑、比较、复制（2）运转监控、实时扫描（3）故障历史信息（较为优良近4次）（4）维护信息（5）历史追踪（近期配置）广泛的用途●具有利于速度指令工作的功能FRN90G1S-4C|FRN110G1S-4C富士变频使用说明可通过用脉冲发生器等输入脉冲列（单相脉冲+指令符号）来发出速度控制指令。
（较为优良大脉冲输入100kHz）●配置比率运转该功能适用于调整数台搬运机系统。
相对于主速度，可以对几个从动轴的频率指令比率进行设定。
可以简便地调整有负荷变化的搬运机的搬运速度。
●完备的制动电路保护功能通过监控制动晶体管的动作，可以保护制动电阻器。
检测到制动晶体管异常时输出信号。
利用这些信号，通过把切断输入电源的电路设置在变频器的外部即可启动保护功能。
●防止物品滑落的功能在上下搬运等过程中，提高了制动信号的准确性。
通过把转矩值加入到以往在输出制动信号时监视的电流值、频率中，可以简便地调整制动时序。
●卷绕的摆控制功能富士变频器电机新一代风机、水泵型富士变频器FRENIC-VP系列已经隆重上市。
VP系列富士变频器具备适合HVAC(Heat Ventilation Air Conditionar)行业所需的功能，节省空间、操作简便、机型丰富、对应等。
发挥风机、水泵、2次方递减转矩负载特性，节能、省力，充分挖掘系统应变能力，满足整体成本下降的需要。
FRN90G1S-4C|FRN110G1S-4C富士变频使用说明富士变频器FUJI FRENIC-Mini系列小容量通用紧凑型富士变频器FRENIC-Mini是集多种性能、功能于一身，可应对多种用途的新型小容量变频器。
适用于横向搬运机械、风扇、水泵、离心机、食品机械等多种机械装置;满足高性能化、系统对应、节能、省力化、总体成本下降等各种需求;丰富多样机型，除200V系列(单相)以外，400V系列也已系列化。
各种变频器型号
日本富士变频器：型号一般工业用：FVR0.4E11S-4JE FVR0.75E11S-4JE FVR1.5E11S-4JE FVR2.2E11S-4JEFVR3.7E11S-4JE FVR0.4E11S-7JE FVR0.75E11S-7JE FVR1.5E11S-7JEFVR2.2E11S-7JE FRN0.4C1S-4C FRN0.75C1S-4C FRN2.2C1S-4CFRN3.7C1S-4C FRN0.4C1S-7C FRN0.75C1S-7C FRN1.5C1S-7CFRN2.2C1S-7C FRN200G11S-4CX FRN220G11S-4CX FRN7.5P11S-4CXFVR0.4E11S-4JE FRN0.4G11S-4CX FRN0.75G11S-4CX FRN1.5G11S-4CXFRN2.2G11S-4CX FRN3.7G11S-4CX FRN5.5G11S-4CX FRN7.5G11S-4CXFRN11G11S-4CX FRN15G11S-4CX FRN18.5G11S-4CX FRN22G11S-4CXFRN30G11S-4CX FRN37G11S-4CX FRN45G11S-4CX FRN55G11S-4CXFRN75G11S-4CX FRN90G11S-4CX FRN110G11S-4CX FRN132G11S-4CXFRN160G11S-4CX FRN200G11S-4CX FRN220G11S-4CXFRN280G11S-4CX(订货) FRN315G11S-4CX(订货) FRN355G11S-4CX(订货)FRN400G11S-4CX(订货)风机泵用：FRN7.5P11S-4CX FRN11P11S-4CX FRN15P11S-4CX FRN18.5P11S-4CXFRN22P11S-4CX FRN30P11S-4CX FRN37P11S-4CX FRN45P11S-4CXFRN55P11S-4CX FRN75P11S-4CX FRN90P11S-4CX FRN110P11S-4CXFRN132P11S-4CX FRN160P11S-4CX FRN200P11S-4CX FRN220P11S-4CXFRN280P11S-4CX FRN315P11S-4CX FRN355P11S-4CX FRN400P11S-4CXFRN450P11S-4CX FRN500P11S-4CXFRN0.4E1S-4C FRN0.75E1S-4C FRN1.5E1S-4C FRN2.2E1S-4CFRN3.7E1S-4C FRN5.5E1S-4C FRN7.5E1S-4C FRN11E1S-4C FRN15E1S-4CFRN0.1E1S-7C FRN0.2E1S-7C FRN0.4E1S-7C FRN0.75E1S-7CFRN1.5E1S-7C FRN2.2E1S-7CFRN0.1E1S-2J FRN0.2E1S-2J FRN0.4E1S-2J FRN0.75E1S-2J FRN1.5E1S-2J FRN2.2E1S-2J FRN3.7E1S-2J FRN5.5E1S-2J FRN7.5E1S-2JFRN11E1S-2J FRN15E1S-2J二、德国西门子变频器西门子6SE6420系列变频器6SE6400-0AP00-0AA1、6SE6400-0BE00-0AA0、6SE6400-0BP00-0AA0、6SE6400-0MD00-0AA0、6SE6400-0PM00-0AA0、6SE6400-0SP00-0AA0、6SE6400-4BC13-0CA0、6SE6420-2UC13-7AA1 0.37K、6SE6420-2UC15-5AA1 0.55k、6SE6420-2UC17-5AA1 0.75k、6SE6420-2UC21-1BA1 1.1kw、6SE6420-2UC21-5BA1 1.5kw、6SE6420-2UC22-2BA1 2.2kw、6SE6420-2UD13-7AA1 0.37k、6SE6420-2UD15-5AA0 0.55k、6SE6420-2UD17-5AA1 0.75K、6SE6420-2UD21-5AA1 1.5kw、6SE6420-2UD22-2BA1 2.2kw、6SE6420-2UD23-0BA1 3KW、6SE6420-2UD24-0BA1 4kw、6SE6420-2UD25-5CA1 5.5KW、6SE6420-2UD27-5CA1 7.5kw、6SE6420-2UD31-1CA1 11kw、6SE6420-3UD23-0BA1 3KW西门子6SE6430系列变频器6SE6430-2UD27-5CA0 7.5KW、6SE6430-2UD31-1CA0 11kw、6SE6430-2UD31-5CA0 15kw、6SE6430-2UD31-8DA0 18.5K、6SE6430-2UD32-2DA0 22kw、6SE6430-2UD33-0DA0 30KW、6SE6430-2UD33-7EA0 37kw、6SE6430-2UD34-5EA0 45kw、6SE6430-2UD35-5FA0 55kw、6SE6430-2UD37-5FA0 75KW、6SE6430-2UD38-8FA0 90kw、6SE6430-2UD41-3FA0 132KW、6SE6430-2UD41-6GA0 160KW、6SE6430-2UD34-5EA西门子6SE6440系列变频器6SE6440-2UD13-7AA1 0.37k、6SE6440-2UD15-5AA1 0.55k、6SE6440-2UD17-5AA1 0.75k、6SE6440-2UD21-5AA1 1.5kw、6SE6440-2UD22-2BA1 2.2kw、6SE6440-2UD24-0BA1 4kw、6SE6440-2UD23-0BA1、6SE6440-2UD25-5CA1 5.5KW、6SE6440-2UD27-5CA1 7.5kw、6SE6440-2UD31-1CA1 11kw、6SE6440-2UD31-5DA1 15KW、6SE6440-2UD31-8DA1 18.5k、6SE6440-2UD32-2DA1 22kw、6SE6440-2UD33-0EA1 30kw、6SE6440-2UD33-7EA1 37kw、6SE6440-2UD34-5FA1 45kw、6SE6440-2UD35-5FA1 55kw、6SE6440-2UD41-3GA1 132kw、6SE6440-2UD42-0GA1 200kw以下为G11S系列的变频器，大量现货，价格大量从优：6SL3211-0AB13-7UA0 6SL3211-0AB15-5UA0 6SL3211-0AB21-1UA11.1KW 6SL3211-0AB21-5UA06SL3211-0AB22-2UA0 6SL3211-0AB22-2UB0 6SL3211-0KB12-5UA0 6SL3211 -0KB13-7UA06SL3211-0KB13-7UB00.37k 6SL3211-0KB13-7UB1 6SL3211-0KB15-5UA0 6SL3211-0KB17-5UA0三、法国施耐德软启动器及变频器：ATV11PU09F1U 1 0.37KW 2184 ATV66D16N4E 1 11KWATV11HU18M2A ATV28HU54N4 ATV31HU22N4AATV11PU09M2A 31 0.37KW 1891ATV38HC19N4X、ATV38HD28N4、ATV38HD25N4、ATV38HD46N4X、ATV38HD54N4X、ATV38HD64N4、ATV58HD12N4、ATV58HD16N4、ATV58HD23N4、ATV58HD28N4X、ATV58HD33N4X、ATV58HD54N4、ATV58HD54N4X、ATV58HD79N4、ATV58HD79N4X、ATV58HU18N4、ATV58HU29N4、ATV58HU54N4、ATV58HU41N4、ATV58HU72N4、ATV11PU09M2A、ATV11PU09F1U、ATV11PU18M2A、ATV28HD12N4、ATV28HU18M2、ATV28HU41N4、ATV28HU90N4、ATV31HU55N4、ATV58EU41N4、ATV58HU09M2、ATV58HU18M2、ATV58HU29M2、ATV58HU41M2、ATV58HU72N4Z、ATV58HU90M2、ATV66D16N4E、ATV66D46N4施耐德推出功能及价格比ATV28更强的ATV31系列，目前ATV71对ATV58,ATV61对ATV38的主动替代，各个性能上均比ATV58及ATV38的更全面，性能更好，欢迎大家来选购！！！ATV11HU09M2A、ATV11HU18M2A、ATV11HU29M2A、ATV28HD12N4、ATV28HD23N4、ATV28HU29N4、ATV28HU41N4、ATV31H075N4、ATV31H075N4A、ATV31HU15N4A、ATV31HU22N4A、ATV31HU40N4A、ATV31HU75N4A、ATV38HD28N4、ATV58FHD16N4、ATV58FHU41N4、ATV58HD23N4、ATV58HU72N4、ATV11HU05M2A、ATV11HU09M2A、ATV11HU18F1A、ATV11HU18M2A、ATV11HU29M2A、ATV11HU29M2E、ATV11HU41M2A、ATV28HD16N4、ATV31H037M2A、ATV31H075M2A、ATV31H075N4A、ATV31HD11N4A、ATV31HD15N4A、ATV31HU11N4、ATV31HU15M2A、ATV31HU15N4A、ATV31HU22N4、ATV31HU22N4A、ATV31HU30N4A、ATV31HU40N4A、ATV31HU55M3X、ATV31HU55N4A、ATV31HU75N4A你们好！感谢一直以来你们对施耐德软起动的大力支持，ATS48借助其转矩控制系统（TCS）专利给您带来无尽的利益。
富士变频器
• 优化控制算法，如采用PID控制、自适应控制等，提高设备运行效率 • 利用能源回收技术，如制动能量回收、废热回收等，提高能源利用率 • 减少设备空载运行和怠速运行，降低能耗
富士变频器在环保方面的应用及贡献
富士变频器在环保方面的应用
• 降低能耗，减少碳排放，降低环境污染 • 减少设备噪音，降低噪音污染，改善工作环境 • 提高设备运行效率，减少资源浪费，降低生产成本
富士变频器的调试步骤
• 开机自检：确保变频器参数设置正确，无硬件故障 • 空载试验：检查变频器在空载状态下的运行性能 • 负载试验：检查变频器在负载状态下的运行性能和控制 精度
富士变频器的调试方法
• 利用变频器的内置功能进行调试，如频率给定、运行模 式等 • 使用外部控制器或编程工具进行调试，如PLC、HMI等 • 根据设备工艺要求，调整变频器参数，优化运行性能
富士变频器品牌简介
• 富士电机株式会社，成立于1923年，是一家日本著名的 电气机械制造企业 • 富士变频器作为富士电机株式会社的核心产品，以其高 性能、高可靠性、高节能性赢得了广泛的市场认可
富士变频器的种类及特点
富士变频器的种类
• 通用型变频器：适用于各种工业场合，如纺织、机床、起重等 • 专业型变频器：针对特定行业或设备，如风机、水泵、电梯等 • 高性能型变频器：适用于对动态性能和稳定性要求较高的场合，如钢铁、化工等
04
富士变频器的高级功能及应用
富士变频器的多功能输入输出接口
富士变频器的多功能输入输出接口
• 支持多种类型的输入接口，如数字量输入、模拟量输入等 • 支持多种类型的输出接口，如数字量输出、模拟量输出等 • 支持多功能接口卡，扩展变频器的输入输出功能
富士变频器说明书
该产品能够与多种不同类型的电机和控制系统兼容，方便用户进行系统集成。
良好的兼容性
富士变频器可用于发电厂、变电站等电力系统的控制和调节，提高电力质量和稳定性。
电力领域
冶金领域
化工领域
机械领域
该产品可用于冶金生产线的速度控制和张力控制，提高生产效率和产品质量。
富士变频器可用于化工生产过程中的流体控制和温度控制，确保生产过程的稳定性和安全性。
富士变频器具有优异的性能和稳定性，被广泛应用于电力、冶金、化工、机械等领域。
富士变频器采用先进的控制算法和优化的软件设计，能够实现高精度的速度控制和转矩控制。
高性能
该产品具有多重保护功能和自诊断功能，能够确保在恶劣的工作环境下稳定运行。
高可靠性
富士变频器具有友好的人机界面和丰富的功能选项，方便用户进行参数设置和操作。
在使用过程中要注意定期维护和保养变频器，及时发现并解决问题，确保生产过程的稳定性和安全性。
THANKS
感谢您的观看。
根据接线图正确连接电源线和电机电缆。
01
02
连接控制信号线，根据实际需求配置输入输出信号。
连接接地线，确保变频器安全接地。
注意事项
确保变频器安装位置远离振动源和高温热源。
避免在变频器输出端安装电容器或浪涌吸收器。
在安装过程中，务必断开电源，避免触电危险。
01
02
03
04
调试步骤
通电前检查：检查电源电压、电机电缆、接地线等是否连接正确。
保养流程
在保养过程中要严格遵守操作规程，避免触电或损坏变频器内部元件；保持设备周围环境清洁干燥，避免粉尘、潮湿等环境因素影响变频器正常运行；定期对变频器进行全面检查和保养，确保设备安全稳定运行。
富士FRN系列风机、泵专用变频器代码设置实例
F15 频率上限
0~120.0Hz
Hz
F16 频率下限
0~120.0Hz
Hz
0：电压输出（DC0~10V）（SW4 在 VO 一侧）
端子 FMA 动作 1：电流输出（DC4~20mA）（SW4 在 IO 一侧）
F29
-
选择
（需要同时设置印刷电路板上的 SW4：拆下
端子盖、主机上盖后就能看到印刷电路板）
系列）
4：其他
H04 自复位次数
0 次：不动作 1~10 次
次O
0
0
自复位等待时
H05
0.5~20.0s
间
s
O
5.0
5.0
操作简介：PRG 键进入程序模式，FUNC/DATA 键显示功能代码、确定数据，用∧键和∨键选择设定项目、
更改功能代码数据等。
第2页 共2页
从以下项目根据功能设定代码值。
0：输出频率
2：输出电流
3：输出电压
4：输出转矩
5：负载率
F31 端子 FMA 功能 6：消耗功率
-
选择
7：PID 反馈值（PV）
9：直流中间回路电压
10：通用 AO
13：电机输出
14：模拟输出测试
15：PID 指令（Sv）
16：PID 输出（mV）
电 流 限 制 动 作 0：不动作
……
99：（1009）总报警
E27 端 子 30A/B/C 同上 （继电器输出）
单 运行 位 可改%OFra bibliotek出厂值 110
设定值 110
-X
15
0
-X
99
99
P01 电机极数
富士 通用变频器 FRN15F1S-4C讲解学习
富士通用变频器F R N15F1S-4CFRENIC-VP 系列风机/水泵（二次方递减转矩负载）专用变频器以往变频器的节能功能，是根据负载状态将电动机单体的损耗降低到最小。
新开发的FRENIC-VP系列更新了着眼点，将变频器自身也作为电器产品之一考虑。
不仅将电动机的损耗降低到最小，同时也将变频器的耗电量控制到最低程度(最适合最小耗电量控制)。
由此,节能效果再次提高数个百分比。
2005年2月16日《京都协定》正式生效，这也是中国政府和中国企业不可回避的责任，达到行业最高水准的高效节能FRENIC-VP系列则是您最好的选择。
使用变频器的操作面板，可以随时确认有关电力的数据。
可监控项目功率消耗(kW)累计功率消耗(kWh)累计消耗电费(元/kWh)※累计数值可以复原。
选择累计消耗电费表示时，需要事先设定1kWh的电费单价，可以选择外国的货币单位。
●右表中列出了风机/泵类设备在依靠节气闸(阀门)/变频器控制进行运转时，风量/流量和用电量之间的对应关系计式。
另列举了在变频器控制时，电源频率fs(Hz)和变频器频率fINV(Hz)之间的计算关系式。
●可见，风量/流量越小节能效果越显著。
使用变频器的节能效果计算方式(公式)列电动机指富士电机公司的4极标准电动机。
显示为200V系列:220V额定/400V系列:440V额定两种。
高于电源的电压。
过低时，电动机的温度会大幅上升，有可能启动变频器的保护功能(限制输出电流)。
载频值在1kHz以下运行时，请将选用的变频器的额定输出电值的80%。
是500KVA(变频器容量超过50KVA时,是变频容量的十倍)在连接到%X=5%的电源时的计算值。
电抗器(DCR)时适用的值。
体平均制动转矩的数值。
(随电动机的效率变化。
)衡率[%] = ( 最大电压[V]-最小电压[V] )/3相平均电压(V)×67(根据IEC61800-3) 相间不平衡率为2～3%时，请使用交流电抗器(ACR选配件) 源再生功能的PWM换流器组合使用时，作为AC风扇的电源输入使用。
富士通用变频器FRN55G11S-4CX资料
FRENIC 5000G11S高性能和多功能的理想结合，动态转矩适量控制能在各种运行条件下实现对电动机的最佳控制。
适用于一般工业负载。
性能概述动态转矩矢量控制动态转矩矢量控制是一种先进的驱动控制技术。
控制系统高速计算电机负载所需功率，最佳控制电压和电流矢量，最大限度发挥电机输出转矩。
·按照动态转矩矢量控制方式，能配合负载实现在最短时间内平稳地加减速·使用高速CPU能快速响应急变负载和及时检知再生功率，设有控制减速时间的再生回避功能，实现无跳闸自动减速过程·采用富士独自开发的控制方式，在0.5HZ能输出200%高起动转矩（22KW以下），30KW以上为180%带PG反馈更高性能的控制系统带PG反馈卡（选件）构成带PG反馈的矢量控制系统，实现更高性能、更高精度的运行·速度控制范围：1：1200·速度控制精度：±0.02%·速度响应：40HZ电机低转速时脉动大大减小·采用动态转矩矢量控制，结合富士专有的AVR，实现低转速（1HZ）运行时的转速脉动比以前机种减小1/2以上新方式在线自整定系统·在电机运行过程中常时进行自整定，常时核对电机特性变化，实现高精度速度控制·第二台电机亦有自整定功能。
1台变频器切换运行2台电机时保证2台电机都能高精度运行优良的环境兼容性·采用低噪声控制电源系统，大大减小对周围传感器等设备的噪声干扰影响·标准装有连接抑制高次谐波电流的DC电抗器端子·连接选件EMC滤波器后能符合欧洲EMC指令节能功能的提高·标准设有风机、泵等最佳自动节能运行方式。
采用使电机损耗降至最小的新控制方式，取得更好的节能效果更方便使用的键盘面板·标准设有复写功能，能方便地将1台变频器的功能码数据复写至其他变频器·可选择三种语言（中、日、英），便于国内外配套使用·可简单地由面板或外部信号进行点动（JOG）运行操作·使用延伸电缆选件（CBIII-10R-..可简单）地实现远程操作完整的产品系列·适用不同用途，提供两种系列，一般工业用的G11S系列和风机、泵类用的P11S·G11S系列容量范围0.2-315KW,风机、泵用P11S容量7.5-400KW符合国际标准·标准系列符合适用于欧洲地区、北美地区和加拿大地区的CE、TUV （22KW以下）、UL、CUL 规格。
日本富士变频器功能表
日本富士变频器功能表一、基本功能功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注F00 密码功能 F00 DA TA PRTC 0--FFFF - - 0F01 频率设定1 F01 FREQ CMD 1 0:键盘操作(∧∨键)1:电压输入(端子12)(0--+10VDC)2:电流输入(端子C1)(4--20mADC)3:电压输入+电流输入(端子12+端子C1)4:用极性信号可作反向运行(端子12)(0--10VDC) - - 0F02 运行操作 F02 OPR METHOD 0:键盘操作FWD REV STOP 键1:外部信号(数字输入)(用FWD REV 端子信号运行) - - 0 选择运行操作的输入方式F03 最高输出频率1 F03 MAX Hz - 1 50 - 120 Hz 1 60 可设定输出的最高频率F04 基本频率1 F04 BASE Hz - 1 25 - 120 Hz 1 50 设定基本频率F05 额定电压1（基本频率1时） F05 RADET V - 1 0:输出与电源电压成比例的电压80 - 240: A VR 动作(200V级)320 - 480: A VR 动作(400V级) V 1 200V级:200400V级:400 设定基本频率1(F04)时的电压F06 最高输出电压1（最高输出频率时） F06 MAX V - 1 80 - 240V: A VR 动作(200V级)320 - 480V: AVR 动作(400V级) V 1 200V级:200400V级:400 设定最高输出频率1(F03)时的电压F07 加减速时间1 F07 ACC TIME 1 0.01-3600 s 0.01 6.00 ∨F08 加减速时间2 F08 DEC TIME 1 0.01-3600 s 0.01 6.00 ∨F09 转矩提升1 F09 TRQ BOOST 1 0.0:自动转矩提升(恒转矩特性负载用)0.1-0.9:平方转矩特性负载用1.0-1.9:比例转矩特性负载用2.0-20.0:恒转矩特性负载用 - 0.1 0.0 ∨F10 电子继电器动作选择 F10 ELCTRN OL 1 0:不动作1:动作(通用电机)2:动作(变频专用电机) - - 2 ∨F11 电子继电器动作值 F11 OL LEVEL 1 变频器额定电流的20-135%电流值为A的设定值 A 0.01 *1) ∨F12 电子继电器热时间常数 F12 TIME CNST 1 0.5 - 75.0 min 0.1 5.0 ∨F13 未使用（DB电阻） F13 DBR OL 数据保护 - - - -F14 未使用（再启动） F14 RESTART 数据保护 - - - -F15 频率上限 F15 H LIMITER 0 - 120 Hz 1 70 ∨F16 频率下限 F16 L LIMITER 0 - 120 Hz 1 0 ∨F17 增益（频率设定信号） F17 FREQ GAIN 0.0 - 200.0 % 0.1 100.0 ∨F18 偏置频率 F18 FREQ BIAS -120.0 - +120.0 Hz 0.1 0.0 ∨F19 不使用 - - - - - -F20 直流制动开始频率 F20 DC BRK Hz 0.0 - 60.0 Hz 0.1 0.0 ∨F21 直流制动动作值 F21 DC BRK LVL 0 - 100 % 1 0 ∨F22 直流制动时间 F22 DC BRK t 0.0s(不动作)0.1 - 30.0 s 0.1 0.0 ∨F23 起动频率 F23 START Hz 0.0 - 60.0 Hz 0.1 0.0F24 起动频率持续时间 F24 HOLDING Hz 0.0 - 10.0 s 0.1 0.0 ×F25 停止频率 F25 STOP Hz 0.1 - 6.0 Hz 0.1 0.1 ×F26 电机转动声(载波频率) F26 MTR SOUND 2 - 15 KHz 1 15 ∨F27 电机转动声(音色) F27 MTR TONE 0:0级1:1级2:2级3:3级 - - 0 ∨可选择4种音调.载波频率(F26)在7[KHz]以下时有效,即使超过7[KHz]时也可设定,不过不能调整音色.F28 不使用 - - - - - -F29 不使用 - - - - - -F30 FMA端子电压调整 F30 FMA V - ADJ 0 - 200 % 1 100 ∨F31 FMA端子功能选择 F31 FMA FUNC 0:速度调节器设定值( BSR )1:输出频率2:输出电流3:输出电压4:转矩指令输出( BSFB )5:负载率6:耗电7:未使用8:检测速度9:直流中间电压10:未使用11:转矩偏置平衡调整( BTBB )12:转矩偏置增益调整( BTBG ) - - 0 ∨ FMA端子0 - 10V定义0:0-最高速度(绝对值)1:0-最高频率(绝对值)8:0-最高速度(绝对值)11:转矩-100% - +100%12:转矩-100% - +100%F32 不使用 - - - - - -F33 FMP端子脉冲率 F33 FMP PULSES 300 - 6000 (100%时的脉冲) p/s 1 1440 ∨F34 FMP端子电压调整 F34 FMP V - ADJ 0:脉冲频率输出(50%幅值固定)1 - 200:输出电压调整(2670p/s固定,脉冲宽度调整) % 1 0 ∨F35 FMP端子功能选择 F35 FMP FUNC 0:速度调节器设定值1:输出频率2:输出电流3:输出电压4:输出转矩5:负载率6:耗电7:未使用8:检测速度9:直流中间电路电压10:未使用 - - 0 ∨ FMA端子0-10V的定义0:0-最高速度(绝对值)1:0-最高频率(绝对值)8:0-最高速度(绝对值)F36 30RY动作模式 F36 30RY MODE 0:跳闸时激磁动作1:通常时激磁动作 - - 0 ×F37 不使用 - - - - - -F38 不使用 - - - - - -F39 不使用 - - - - - -F40 转矩限制1(驱动) F40 DRV TRQ 1 20 - 200 999(不动作) % 1 200 ∨F41 转矩限制1(制动) F41 BRK TRQ 1 0 (再生回避),20 - 200 999(不动作) % 1 200 ∨F42 未使用 F42 TRQVECTOR 1 数据保护 - - - -二、端子功能功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注E01 X1端子功能选择 E01 X1 FUNC 多段速频率选择段段多段速频率选择段段多段速频率选择段段未使用未使用未使用自由运转指令异常复位外部报警点动运行未使用未使用直流制动指令未使用未使用未使用未使用未使用允许编辑指令可更换数据未使用未使用未使用取消转矩控制选择链接运行万能未使用未使用未使用零速指令未使用强制停止预备激磁转矩偏置段段转矩偏置段段转矩偏置段段选择畜电池运行转矩偏置保持 - - 0 ×E02 X2端子功能选择 E02 X2 FUNC - - 1 ×E03 X3端子功能选择 E03 X3 FUNC - - 2 ×E04 X4端子功能选择 E04 X4 FUNC - - 8 ×E05 X5端子功能选择 E05 X5 FUNC - - 4 ×E06 X6端子功能选择 E06 X6 FUNC - - 4 ×E07 X7端子功能选择 E07 X7 FUNC - - 4 ×E08 X8端子功能选择 E08 X8 FUNC - - 4 ×E09 X9端子功能选择 E09 X9 FUNC - - 4 ×E10 加速时间2 E10 ACC TIME 2 0.01 - 3600 s 0.01 6.00 ∨E11 减速时间2 E11 DEC TIME 2 0.01 - 3600 s 0.01 6.00 ∨E12 加速时间3 E12 ACC TIME 3 0.01 - 3600 s 0.01 6.00 ∨E13 减速时间3 E13 DEC TIME 3 0.01 - 3600 s 0.01 6.00 ∨E14 加速时间4 E14 ACC TIME 4 0.01 - 3600 s 0.01 6.00 ∨E15 减速时间4 E15 DEC TIME 4 0.01 - 3600 s 0.01 6.00 ∨E16 未使用 E16 DRV TRQ 2 数据保护 - - - -E17 未使用 E17 BRK TRQ 2 数据保护 - - - -E18 未使用 - - - - - -E19 未使用 - - - - - -E20 Y1 端子功能选择 E20 Y1 FUNC 运行中频率到达的频率检测欠电压停止中转矩控制检测制动驱动转矩限制中未使用过载预报面板运行中停止中运行准备中未使用未使用未使用未使用端子功能用未使用未使用未使用未使用未使用跳闸原因显示信号跳闸原因显示信号跳闸原因显示信号跳闸原因显示信号冷却风扇控制未使用万用散热片过热预报未使用未使用频率检测过载预报未使用速度有信号制动控制信号加速中减速中速度一致制动控制信号 - - 0 ×E21 Y2 端子功能选择 E21 Y2 FUNC - - 38 ×E22 Y3 端子功能选择 E22 Y3 FUNC - - 39 ×E23 Y4 端子功能选择 E23 Y4 FUNC - - 6 ×E24 Y5A Y5C 端子(RY输出) E24 Y5 FUNC - - 6 ×E25 Y5RY 动作模式 E25 Y5RY MODE 0:用ON 信号激磁1:用OFF信号激磁 - - 0 -E26 未使用 - - - - - -E27 未使用 - - - - - -E28 未使用 - - - - - -E29 未使用 - - - - - -E30 速度一致(FAR)(检出值) E30 FAR HYSTR 0.0 - 10.0 Hz 0.1 2.5 ∨E31 频率检测(FDT)(动作值) E31 FDT LEVEL 0.0 - 120.0 Hz 0.1 60.0 ∨E32 频率检测(FDT)(滞后幅值) E32 FDT HYSTR 0.0 - 30.0 Hz 0.1 0 ∨E33 过载预报动作选择 E33 OL WARNING 0:电子热继电器1:输出电流 - - 0 ∨E34 过载预报动作值 E34 OL LEVEL 变频器额定电流的5 - 200 % 0.01 *1) ∨E35 过载预报定时器时间 E35 OL TIMER 0.0 - 60.0 s 0.1 10.0 ∨E36 频率检测2(FDT2)动作值 E36 FDT2 LEVEL 0.0 - 120 Hz 0.1 60.0 ∨E37 过载预报2 动作值 E37 OL2 LEVEL 变频器额定电流的5 - 200 % 0.01 *1) ∨E38 未使用 - - - - - -E39 未使用 - - - - - -E40 显示系数A E40 COEF A 0.00 - 200.0 - 0.01 100.0 ∨E41 显示系数B E41 COEF B -100.00 - - -100.00 ∨设定不能修改E42 显示滤波器 E42 DISPLAYFL 0.0 - 5.0 s 0.1 0.5 ∨E43 LDE 监示器(显示选择) E43 LDE MNTR 0:速度调节器设定值[BSR]1:输出频率2:频率设定值3:输出电流4:输出电压5:电机转速6:线速度7:负载转速8:转矩运算值9:耗电10:转矩偏置平衡调整[BTBB]11:转矩偏置平衡调整[BTBB]12:转矩偏置增益调整[BTBG] - - 0 ∨E44 LCD 监示器(停止显示) E44 LCD MNTR 2 0:设定值显示1:输出值显示 - - 0 ∨变频器停止时的LED显示内容的设定E45 LCD 监示器显示选择 E45 LCD MNTR 0:操作指导显示画面1:条形图(输出频率,输出电流,输出转矩) - - 0 ∨以变频器额定电流作基准显示E46 LCD 监示器语种选择 E46 LANGUAGE 0:日本语1:英语2:德语3:法语4:西班牙语5:意大利语 - - 0 ∨E47 LCD 监示器对比度调整 E47 CONTRAST 0(浅) - 10(深) - - 5 ∨三、控制功能功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注C01 频率跳越1 C01 JUMP Hz1 0 - 120 Hz 1 0 ∨C02 频率跳越2 C02 JUMP Hz2 0 - 120 Hz 1 0 ∨C03 频率跳越3 C03 JUMP Hz3 0 - 120 Hz 1 0 ∨C04 频率跳越幅值 C04 JUMP HYSTR 0 - 30 Hz 1 60 ∨C05 多段频率1 C05 MULTI Hz-1 0.00 - 120.00 Hz 0.01 0.00 ∨C06 多段频率2 C06 MULTI Hz-2 0.00 - 120.00 Hz 0.01 0.00 ∨C07 多段频率3 C07 MULTI Hz-3 0.00 - 120.00 Hz 0.01 0.00 ∨C08 多段频率4 C08 MULTI Hz-4 0.00 - 120.00 Hz 0.01 0.00 ∨C09 多段频率5 C09 MULTI Hz-5 0.00 - 120.00 Hz 0.01 0.00 ∨C10 多段频率6 C10 MULTI Hz-6 0.00 - 120.00 Hz 0.01 0.00 ∨C11 多段频率7 C11 MULTI Hz-7 0.00 - 120.00 Hz 0.01 0.00 ∨C12 多段频率0 C12 MULTI Hz-8 0.00 - 120.00 Hz 0.01 0.00 ∨C13 蓄电池运行速度 C13 MULTI Hz-9 0.00 - 120.00 Hz 0.01 0.00 ∨C14 未使用 C14 MULTI Hz-10 数据保护 - - - -C15 未使用 C15 MULTI Hz-11 数据保护 - - - -C16 未使用 C16 MULTI Hz-12 数据保护 - - - -C17 未使用 C17 MULTI Hz-13 数据保护 - - - -C18 未使用 C18 MULTI Hz-14 数据保护 - - - -C19 未使用 C19 MULTI Hz-15 数据保护 - - - -C20 点动频率 C20 JOG Hz 0.00 - 120.00 Hz 0.01 5.00 ∨C21 未使用 C21 PA TTERN 数据保护 - - - -C22 未使用 C22 STAGE 1 数据保护 - - - -C23 未使用 C23 STAGE 2 数据保护 - - - -C24 未使用 C24 STAGE 3 数据保护 - - - -C25 未使用 C25 STAGE 4 数据保护 - - - -C26 未使用 C26 STAGE 5 数据保护 - - - -C27 未使用 C27 STAGE 6 数据保护 - - - -C28 未使用 C28 STAGE 7 数据保护 - - - -C29 未使用 - - - - - -C30 未使用 C30 FREQ CMD 2 数据保护 - - - -C31 模拟输入(端子12) C31 OFFSET 12 -100.0 -- +100.0 % 0.1 0.0 ∨C32 偏值调整(端子C1) C32 OFFSET C1 -100.0 -- +100.0 % 0.1 0.0 ∨C33 模拟输入滤波器 C33 REF FILTER 0.00 -- 5.00 s 0.01 0.05 ∨四、电动机1 参数功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注P01 电机1极数 P01 M1 POLES 2 - 14 极 2 4P02 电机1容量 P02 M1 CAP 0.01 - 45.00 KW 0.01 *1)P03 电机1额定电流 P03 M1 -Ir 0.00 - 2000 A 0.01 *1)P04 电机1自整定 P04 M1 TUN 1 0:不动作1:动作(电机停止状态下整定%R1,%X)2:动作(电机旋转状态下整定%R1,%X) - - 0P05 电机1在线自整 P05 M1 TUN 2 0:不动作1:动作 - - 0P06 电机1空载电流 P06 M1 -Io 0.00 - 2000 A 0.01 *1)P07 电机1%R1 P07 M1 -%R1 0.00 - 50.00 % 0.01 *1) ∨P08 电机1%X P08 M1 -%X 0.00 - 50.00 % 0.01 *1) ∨P09 电机1转差补偿量 P09 SLIP COMP 1 0.00 - 15.00 Hz - 0.00 ∨五、高级功能功能码名称LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注H01未使用------H02未使用------H03数据初始化H03 DATA INIT0:使用说明书设定值 1:初始值(出厂设定值) --H04未使用H04 AUTO-RESET数据保护---H05未使用H05 RESET INF数据保护----H06冷却风扇ON/OFF控制H06 FAN STOP0:不动作1:动作--∨H07未使用H07 ACC PTN数据保护----H08未使用H08 REV LOICK数据保护----H09未使用H09 START MODE数据保护----H10未使用H10 ENERGY SA V 数据保护----H11减速模式H11 DEC MODE 0:常规减速1:自由运行--∨H12瞬时过电流限制H12 INST CL0:不动作1:动作--H13未使用H13 RESTART t数据保护----H14电流限制时频率降低率H14 FALL RATE0.00 - 100.00Hz/s0.0110.00∨H15未使用H15 HOLD V数据保护----H16未使用H16 SELFHOLD t数据保护----H17未使用------H18转矩控制动作选择H18 TRQ CTRL0:不动作1:端子12(模拟输入)转矩指令(无极性)(0 - +10V/0 - 200%) 2:端子12(模拟输入)转矩指令(无极性)(0 - 10V/0- 200%) 3:端子12(模拟输入)转矩偏置(无极性)(0 - 10V/0- 100%) 4:端子C1(模拟输入)转矩偏置(无极性)(4 - 20mA/0 - 100%) -H19未使用H19 AUT RED -----H20未使用H20 PID MODE -----H21未使用H21 FB SIGNAL -----H22未使用H22 P-GAIN-----H23未使用H23 I-GAIN----H24未使用H24 D-GAIN-----H25未使用H25 FB GILTER-----H26PTC 热敏电阻动作选择H26 PTC MODE0:不动作1:动作--∨H27PTC 热敏电阻动作值H27 PTC LEVEL0.00 - 5.00V0.011.60∨H28未使用数据保护----H29未使用------H30链接功能动作选择H30 LINK FUNK0 - 3--∨H31RS485设定站址H31 RS485 ADDRESS1 - 31-11H32RS485设定发生出错时动作选择H32 MODE ON ER0 - 3--∨H33RS485设定出错处理定时器时间0.0 - 60.0s0.12.0∨H34RS485设定传送速度H34 BAUD RATE0 - 4--1∨H35RS485 数据长度选择H35 LENGTH0: 8bit 1:7bit--∨H36RS485 奇偶位选择H36 PARITY0 - 2--H37RS485 停止位选择H37 STOP BITS0:2bit 1:1bit--∨H38RS485 检测通信中断时间0:无检测1:1 -60s1∨H39RS485 间隔响应时间H39 INTERV AL0.00 - 100s0.010.01∨六、电动机2参数功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注A01 未使用 A01 MAX Hz-2 数据保护 - - - -A02 未使用 A02 BASE Hz-2 数据保护 - - - -A03 未使用 A03 RATED V-2 数据保护 - - - -A04 未使用 A04 MAX V-2 数据保护 - - - -A05 未使用 A05 TRQ BOOST 2 数据保护 - - - -A06 未使用 A06 ELCTRN OL 2 数据保护 - - - -A07 未使用 A07 OL LEVET 2 数据保护 - - - -A08 未使用 A08 TIME CNST 2 数据保护 - - - -A09 未使用 A09 TRQVECTOR 2 数据保护 - - - -A10 未使用 A10 M2 POLES 数据保护 - - - -A11 未使用 A11 M2-CAP 数据保护 - - - -A12 未使用 A12 M2-Ir 数据保护 - - - -A13 未使用 A13 M2 TUN 1 数据保护 - - - -A14 未使用 A14 M2 TUN 2 数据保护 - - - -A15 未使用 A15 M2-To 数据保护 - - - -A16 未使用 A16 M2-%R1 数据保护 - - - -A17 未使用 A17 M2-%X 数据保护 - - - -A18 未使用 A18 SLIP COMP 2 数据保护 - - - -七、选项功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注o01 选择速度指令方式 o01 选项01 0:标准1:矢量控制 - - 1o02 速度指令滤波器时间常数 o02 选项02 0.000 - 5.000 s 0.001 0.020 ∨o03 编码器脉冲数 o03 选项03 20 - 3000 P 1 1024o04 ASR P常数(高速时) o04 选项04 0.01 - 200.00 倍 0.01 40.00 ∨o05 ASR I常数 o05 选项05 0.000 - 5.000 倍 0.001 0.003 ∨o06 速度检测用滤波器时间常数 o06 选项06 0.000 - 5.000 - 0.001 0.003 ∨o07 ASR P常数切换频率1 o07 选项07 0 - 120 Hz 1 5 ∨o08 ASR P常数切换频率2 o08 选项08 0 - 120 Hz 1 10 ∨o09 ASR P常数(低速时) o09 选项09 0.01 - 200.00 倍 0.01 40.00 ∨o10 多段速度指令一致定时器 o10 选项10 0.000 - 0.100 s 0.001 0.005 ∨o11 加减速时间9 o11 选项11 0.01 - 3600 s 0.01 6.00 ∨o12 加减速时间10 o12 选项12 0 - 50 % 1 0o13 S字设定1 o13 选项13 0 - 50 % 1 0o14 S字设定2 o14 选项14 0 - 50 % 1 0o15 S字设定3 o15 选项15 0 - 50 % 1 0o16 S字设定4 o16 选项16 0 - 50 % 1 0o17 S字设定5 o17 选项17 0 - 50 % 1 0o18 S字设定6 o18 选项18 0 - 50 % 1 0o19 S字设定7 019 选项19 0 - 50 % 1 0o20 S字设定8 o20 选项20 0 - 50 % 1 0o21 S字设定9 o21 选项21 0 - 50 % 1 0o22 S字设定10 o22 选项22 0 - 50 % 1 0o23 运行指令一致定时器 o23 选项23 0.000 - 0.100 s 0.001 0.000 ∨o24 转矩偏置起动定时器 o24 选项24 0.00 - 1.00 s 0.01 0.2 ∨o25 制动释放定时器 o25 选项25 0.00 - 5.00 s 0.01 0.1 ∨o26 制动抱闸定时器 o26 选项26 0.00 - 5.00 s 0.01 0.1 ∨o27 速度一致检测幅 o27 选项27 0.0 - 25.0 % 0.01 0.1 ∨o28 速度一致OFF延迟 o28 选项28 0.00 - 10.00 s 0.01 0.10 ∨o29 控制开关 o29 选项29 0 - 3 - 1 0o30 Di转矩偏置0 o30 选项30 -200 - +200 % 1 0 ∨o31 Di转矩偏置1 o31 选项31 -200 - +200 % 1 0 ∨o32 Di转矩偏置2 o32 选项32 -200 - +200 % 1 0 ∨o33 Di转矩偏置3 o33 选项33 -200 - +200 % 1 0 ∨o34 Di转矩偏置4 o34 选项34 -200 - +200 % 1 0 ∨o35 Ai转矩偏置驱动侧 o35 选项35 0.0 - 200.0 % 0.1 100.0 ∨o36 增益制动侧 o36 选项36 0.0 - 200.0 % 0.1 100.0 ∨o37 转矩指令滤波器时间常数 o37 选项37 0.000 - 5.000 s 0.001 0.000 ∨o38 起动时间 o38 选项38 0.00 - 10.00 s 0.01 0.00o39 选择速度0 o39 选项39 000 - 111 - - 000o40 选择速度1 o40 选项40 000 - 111 - - 001o41 选择速度2 o41 选项41 000 - 111 - - 010o42 选择速度3 o42 选项42 000 - 111 - - 011o43 选择速度4 o43 选项43 000 - 111 - - 100o44 选择速度5 o44 选项44 000 - 111 - - 101o45 选择速度6 o45 选项45 000 - 111 - - 110o46 选择速度7 046 选项46 000 - 111 - - 111富士FRE G11UD变频器故障代码表报警名称键盘面板显示动作内容LEDLCD过电流OC1OC DURING ACC加速时电动机过电流，输出电路相间或对地短路，变频器输出电流瞬时值超过过电流检出值时，过电流保护功能动作。
富士变频器
FRN0.4G11S-4
0.75
FRN0.75G11S-4
1.5
FRN1.5G11S-4
2.2
FRN2.2G11S-4
3.7
FRN3.7G11S-4
5.5
FRN5.5G11S-4
FRN5.5P11S-4
7.5
FRN7.5G11S-4
FRN/7.5P11S-4
11
FRN11G11S-4
FRN11P11S-4
ＦＲＮ０.４Ｃ１Ｅ－＊Ｃ１２
０.７５
ＦＲＮ０.７５Ｃ１Ｓ－７Ｃ
ＦＲＮ０.７５Ｃ１Ｓ－４Ｃ
ＦＲＮ０.７５Ｃ１Ｅ－＊７Ｃ
ＦＲＮ０.７５Ｃ１Ｅ－＊Ｃ
ＦＲＮ０.４Ｃ１Ｅ－＊Ｃ１２
１.５
ＦＲＮ１.５１Ｓ－７Ｃ
ＦＲＮ１.５Ｃ１Ｓ－４Ｃ
ＦＲＮ１.５Ｃ１Ｅ－＊７Ｃ
ＦＲＮ１.５Ｃ１Ｅ－＊Ｃ（２１）
ＦＲＮ０.４Ｃ１Ｅ－＊Ｃ１２
特点:追求拥有当前世界上最佳的控制性能和功能
·达到业内最高控制性能
·适应各种控制方式(多驱动功能)
·容量范围广/灵活的使用范围
·备有客户编程功能(选件：UPAC)
·充实的联网功能
·备有支持变频器的输入程序
·内部功能充实
·维护/保护功能充实
·采用操作简单的对话式触摸面板
·符合各地区标准
标准规格：（高性能多功能矢量控制型变频器）
200
FRN200G11S-4
FRN200P11S-4
220
FRN220G11S-4
FRN220P11S-4
280
FRN280G11S-4
FRN280P11S-4
315
FRN315G11S-4
日本富士变频器
日本富士变频器：型号一般工业用：FVR0.4E11S-4JE FVR0.75E11S-4JE FVR1.5E11S-4JE FVR2.2E11S-4JE FVR3.7E11S -4JE FVR0.4E11S-7JE FVR0.75E11S-7JE FVR1.5E11S-7JE FVR2.2E11S-7JE FRN0.4C1S-4 C FRN0.75C1S-4C FRN2.2C1S-4C FRN3.7C1S-4C FRN0.4C1S-7C FRN0.75C1S-7C FRN1 .5C1S-7C FRN2.2C1S-7C FRN200G11S-4CX FRN220G11S-4CX FRN7.5P11S-4CX FVR0. 4E11S-4JE FRN0.4G11S-4CX FRN0.75G11S-4CX FRN1.5G11S-4CX FRN2.2G11S-4CX FRN3.7G11S-4CX FRN5.5G11S-4CX FRN7.5G11S-4CX FRN11G11S-4CX FRN15G11S-4CX FRN18.5G11S-4CX FRN22G11S-4CX FRN30G11S-4CX FRN37G11S-4CX FRN45 G11S-4CX FRN55G11S-4CX FRN75G11S-4CX FRN90G11S-4CX FRN110G11S-4CX FR N132G11S-4CX FRN160G11S-4CX FRN200G11S-4CX FRN220G11S-4CX FRN280G11S -4CX(订货) FRN315G11S-4CX(订货) FRN355G11S-4CX(订货) FRN400G11S-4CX(订货) 风机泵用：FRN7.5P11S-4CX FRN11P11S-4CX FRN15P11S-4CX FRN18.5P11S-4CX FRN22P11 S-4CX FRN30P11S-4CX FRN37P11S-4CX FRN45P11S-4CX FRN55P11S-4CX FRN75P11 S-4CX FRN90P11S-4CX FRN110P11S-4CX FRN132P11S-4CX FRN160P11S-4CX FRN200 P11S-4CX FRN220P11S-4CX FRN280P11S-4CX FRN315P11S-4CX FRN355P11S-4CX FR N400P11S-4CX FRN450P11S-4CX FRN500P11S-4CX FRN0.4E1S-4C FRN0.75E1S-4C F RN1.5E1S-4C FRN2.2E1S-4C FRN3.7E1S-4C FRN5.5E1S-4C FRN7.5E1S-4C FRN11E1S -4C FRN15E1S-4C FRN0.1E1S-7C FRN0.2E1S-7C FRN0.4E1S-7C FRN0.75E1S-7C FRN1. 5E1S-7C FRN2.2E1S-7C FRN0.1E1S-2J FRN0.2E1S-2J FRN0.4E1S-2J FRN0.75E1S-2J F RN1.5E1S-2J FRN2.2E1S-2J FRN3.7E1S-2J FRN5.5E1S-2J FRN7.5E1S-2J FRN11E1S-2J F RN15E1S-2J 二、德国西门子变频器西门子6SE6420系列变频器 6SE6400-0AP00-0AA1、 6SE6400-0BE00-0AA0、6SE6400-0BP00-0AA0、 6SE6400-0MD00-0AA0、6SE6400-0PM00-0AA0、 6SE6400-0SP00-0AA0、6SE6400-4BC13-0CA0、6SE6420-2UC13-7AA1 0.37K、6SE6420-2UC15-5AA1 0.55k 、6SE6420-2UC17-5AA1 0.75k、6SE6420-2UC21-1BA1 1.1kw、 6SE6420-2UC21-5BA1 1.5kw、6SE6420-2UC22-2BA1 2.2kw、 6SE6420-2UD13-7AA1 0.37k、6SE6420-2UD15-5AA0 0.55k、2014下半年教师资格证统考大备战中学教师资格考试小学教师资格考试幼儿教师资格考试教师资格证面试6SE6420-2UD17-5AA1 0.75K、6SE6420-2UD21-5AA1 1.5kw、 6SE6420-2UD22-2BA1 2.2kw、6SE6420-2UD23-0BA1 3KW、 6SE6420-2UD24-0BA1 4kw、6SE6420-2UD25-5CA1 5.5KW、 6SE6420-2UD27-5CA1 7.5kw、6SE6420-2UD31-1CA1 11kw、 6SE6420-3UD23-0BA1 3KW 西门子6SE6430系列变频器 6SE6430-2UD27-5CA0 7.5KW、 6SE6430-2UD31-1CA0 11kw、6SE6430-2UD31-5CA0 15kw、 6SE6430-2UD31-8DA0 18.5K、6SE6430-2UD32-2DA0 22kw、 6SE6430-2UD33-0DA0 30KW、6SE6430-2UD33-7EA0 37kw、 6SE6430-2UD34-5EA0 45kw、6SE6430-2UD35-5FA0 55kw、 6SE6430-2UD37-5FA0 75KW、6SE6430-2UD38-8FA0 90kw、 6SE6430-2UD41-3FA0 132KW、6SE6430-2UD41-6GA0 160KW、 6SE6430-2UD34-5EA 西门子6SE6440系列变频器6SE6440-2UD13-7AA1 0.37k、6SE6440-2UD15-5AA1 0.55k、 6SE6440-2UD17-5AA1 0.75k、6SE6440-2UD21-5AA1 1.5kw、 6SE6440-2UD22-2BA1 2.2kw、6SE6440-2UD24-0BA1 4kw、 6SE6440-2UD23-0BA1、6SE6440-2UD25-5CA1 5.5KW、6SE6440-2UD27-5CA1 7.5kw、6SE6440-2UD31-1CA1 11kw、 6SE6440-2UD31-5DA1 15KW、6SE6440-2UD31-8DA1 18.5k、 6SE6440-2UD32-2DA1 22kw、6SE6440-2UD33-0EA1 30kw、 6SE6440-2UD33-7EA1 37kw、6SE6440-2UD34-5FA1 45kw、 6SE6440-2UD35-5FA1 55kw、6SE6440-2UD41-3GA1 132kw、 6SE6440-2UD42-0GA1 200kw 以下为G11S系列的变频器，大量现货，价格大量从优：6SL3211-0AB13-7UA0 6SL3211-0AB15-5UA0 6SL3211-0AB21-1UA1 1.1KW 6SL3 211-0AB21-5UA0 6SL3211-0AB22-2UA0 6SL3211-0AB22-2UB0 6SL3211-0KB12-5UA0 6SL3211-0KB13-7UA0 6SL3211-0KB13-7UB0 0.37k 6SL3211-0KB13-7UB1 6SL3211-0 KB15-5UA0 6SL3211-0KB17-5UA0 三、法国施耐德软启动器及变频器：ATV11PU09F1U 1 0.37KW 2184 ATV66D16N4E 1 11KW ATV11HU18M2A A TV28H U54N4 ATV31HU22N4A A TV11PU09M2A 31 0.37KW 1891 ATV38HC19N4X、ATV38HD28N4、ATV38HD25N4、A TV38HD46N4X、A TV38HD54N4X、ATV38HD64N4、ATV58H D12N4、A TV58HD16N4、A TV58HD23N4、ATV58HD28N4X、A TV58HD33N4X、ATV58HD54N4、ATV58HD54N4X、A TV58HD7 9N4、ATV58HD79N4X、ATV58HU18N4、ATV58HU29N4、ATV58HU54N4、ATV58HU41N4、ATV58HU72N4、ATV11PU09M2A、ATV11PU09F1U、A TV11PU18M2A、A TV28HD12N4、A TV28HU18M2、ATV28HU41N4、A TV28HU90N4、A TV31HU55N4、ATV5 8EU41N4、ATV58HU09M2、ATV58HU18M2、ATV58HU29M2、A TV58HU41M2、ATV58HU72N4Z、A TV58HU90M2、ATV66D1 6N4E、A TV66D46N4 施耐德推出功能及价格比A TV28更强的ATV31系列，目前ATV71对ATV58,ATV61对ATV38的主动替代，各个性能上均比A TV58及A TV38的更全面，性能更好，欢迎大家来选购！！！ ATV11HU09M2A 、ATV11HU18M2A、ATV11HU29M2A、A TV28HD12N4、ATV28HD23N4、ATV28HU29N4、A TV28HU41N4、ATV31H075N4、 ATV31H075N4A、A TV31HU15N4A、A TV31HU22N4A、ATV31HU40N4A、ATV31HU75N4A、A TV38HD28N4、A TV58FHD16N4、ATV58FHU41N4、A TV58HD23N4、ATV58HU72N4、A TV11HU05M2A、ATV11HU0 9M2A、ATV11HU18F1A、A TV11HU18M2A、ATV11HU29M2A、ATV11HU29M2E、A TV11HU41M2A、ATV28HD16N4、A TV31H0 37M2A、ATV31H075M2A、ATV31H075N4A、A TV31HD11N4A、ATV31HD15N4A、ATV31HU11N4、ATV31HU15M2A、A TV31H U15N4A、ATV31HU22N4、ATV31HU22N4A、ATV31HU30N4A、ATV31HU40N4A、ATV31HU55M3X、ATV31HU55N4A、A TV31 HU75N4A 你们好！感谢一直以来你们对施耐德软起动的大力支持，ATS48借助其转矩控制系统（TCS）专利给您带来无尽的利益。
富士 通用变频器 FRN15F1S-4C
FRENIC-VP 系列风机/水泵（二次方递减转矩负载）专用变频器以往变频器的节能功能，是根据负载状态将电动机单体的损耗降低到最小。
新开发的FRENIC-VP系列更新了着眼点，将变频器自身也作为电器产品之一考虑。
不仅将电动机的损耗降低到最小，同时也将变频器的耗电量控制到最低程度(最适合最小耗电量控制)。
由此,节能效果再次提高数个百分比。
2005年2月16日《京都协定》正式生效，这也是中国政府和中国企业不可回避的责任，达到行业最高水准的高效节能FRENIC-VP系列则是您最好的选择。
使用变频器的操作面板，可以随时确认有关电力的数据。
可监控项目功率消耗(kW)累计功率消耗(kWh)累计消耗电费(元/kWh)※累计数值可以复原。
选择累计消耗电费表示时，需要事先设定1kWh的电费单价，可以选择外国的货币单位。
●右表中列出了风机/泵类设备在依靠节气闸(阀门)/变频器控制进行运转时，风量/流量和用电量之间的对应关系计式。
另列举了在变频器控制时，电源频率fs(Hz)和变频器频率fINV(Hz)之间的计算关系式。
●可见，风量/流量越小节能效果越显著。
使用变频器的节能效果计算方式(公式)3相200V系列项目规格型号(FRN□□□F1S-2C) 0.751.5 2.2 3.7 5.57.5111518.522303745557590110标准适用电动机[kW](*1) 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90 110额定输出额定容量[kVA](*2) 1.6 2.6 4.0 6.3 9.0 12 17 22 27 32 43 53 64 80 105 122 148 电压[V](*3) 3相200～240V(带有AVR功能)额定电流[A](*4)(*10) 4.2 7.0 10.6 16.723.8(22.5)31.8(29)45(42)58(55)73(68)85(80)114(107)140(130)170(156)211(198)276(270)322(320)390(384)额定过载电流额定输出电流的120% - 1分钟额定频率[Hz] 50, 60Hz输入电源相数、电压、频率主电源3相，200～240V，50/60Hz3相，200～220V/50Hz3相，200～230V/60Hz 控制电源辅助输入单相，200～240V，50/60Hz单相，200～220V/50Hz单相，200～230V/60Hz风扇电源辅助输入(*9)单相，200～220V/50Hz单相，200～230V/60Hz电压、频率允许波动范围电压: +10～-15%(相间不平衡率: 2%以内(*8))频率: +5～-5%额定输入电流[A](*5) (有DCR)3.2 6.1 8.9 15.0 21.1 28.8 42.2 57.6 71.0 84.4 114 138 167 203 282 334 410 (无DCR)5.3 9.5 13.2 22.2 31.5 42.7 60.7 80.1 97.0 112 151 185 225 270 - - -所需电源容量[kVA](*6)1.22.23.1 5.3 7.4 10 15 20 25 30 40 48 58 71 98 116 142制动制动转矩[%](*7) 20 10～15 直流制动制动开始频率: 0.0～60.0Hz 制动时间: 0.0～30.0s 制动动作值: 0～60%直流电抗器(DCR) 选件标准配备符合安全标准UL508C,C22.2No.14, EN50178:1997(申请中)防护等级(IEC60529) IP20 封闭型，UL开放型IP00 开放型，UL开放型冷却方式自冷风扇冷却质量[kg] 3.1 3.2 3.3 3.4 3.4 5.8 6.0 6.9 9.5 9.7 11.5 23 33 34 41 75 120(*1) 标准适用电动机指富士电机公司的4极标准电动机。
富士变频器如何选型
富士变频器如何选型?1.目的：提高工作效率2.范围：业务员、订单员3.内容：3.1富士变频器选型主要是和客户确认三个参数：使用场合、功率、电压。
资料上有对型号详细解释及各变频器的外型尺寸、重量、如何选配制动单元、制动电阻。
（特别说明：富士变频器除开F1S系列的，其他系列全部都有自带操作面板）。
具体步骤如下：3.2第一步：必须看懂型号说明。
如：FRN 0.4 G 11 S - 4 CX①②③④⑤⑥⑦①表示：系列（200V和400V系列，型号以FRN和FVR（只有E11S系列才以FVR开头）两种开头的）；②表示：适合电机功率：0.1KW∽500KW；③表示：适用范围（了解变频器是要用在什么场合下即可）；④表示：开发系列；⑤表示：防护结构（S为标准型）；⑥表示：输入电压：2表示3相200V系列；4表示3相400V系列，7表示单相200V（G11S、P11S、F1S系列，没有做单相200V）⑦表示：版型（CX:中、英、日文显示；JE：西文、日文显示）。
3.3第二步：理解各系列之间的关系。
富士变频器选型，只要提供三个参数：1、功率；2、使用场合；3、电压。
富士变频器主要分为8个系列：G11S系列（一般工业用的）、P11S系列（风机泵用的）、E11S系列（紧凑型的）、C1S系列（迷你型）、F1S系列（可以完全替代P11S系列）、E1S系列（用来替代E11S 系列）、G11UD系列（电梯专用变频器）、VG7S系列（矢量变频器）。
变频器功能都是一样，如果带负载能力不是要求特别高，又是小功率变频器，可选C1S和E11S、E1S系列的任意一项。
如：客户需要一个风机泵专用的，功率为7.5KW，电压为3相380V。
我们可以给他选：FRN7.5P11S-4CX，也可选：FRN7.5F1S-4C 。
此两个型号区别：1、后者比前者便宜。
2、前者有自带操作面板，其他的功能他们是完全一样。
3.4第三步：必须能一眼看出客户给出的那些型号是错误的。
富士电机 风机.泵专用变频器 说明书
（使用说明书）风机·泵专用（二次方递减转矩负载用）变频器FRENIC-VP富士电机系统株式会社 INR-SI47-0852d-cCopyright © 2003-2008 Fuji Electric Systems Co., Ltd.All rights reserved.本使用说明书的版权归属富士电机系统株式会社所有。
本书中登载的公司名称和产品名称通常为各公司的商标或注册商标。
规格若有变更，恕不另行通知。
前言感谢您选购本公司通用变频器「FRENIC-VP」系列产品。
该产品是为了实现三相异步电动机变速运转的装置。
请在使用前，仔细阅读本使用说明书后正确使用。
如果使用错误，会影响正常运转，造成寿命降低或引起故障。
以下是FRENIC-VP的相关资料。
请根据实际需要查阅。
FRENIC-VP用户手册 MHT272RS485通信用户手册 MHT271产品选型样本 MCH651RS485通信卡安装说明书 INR-SI47-0872继电器输出卡使用说明书 INR-SI47-0873外部冷却用附件安装説明书 INR-SI47-0880互换性附件安装说明书 INR-SI47-0881多功能操作面板使用说明书 INR-SI47-0885计算机加载软件使用说明书 INR-SI47-0888另外，有关资料编号MHT271，索引a以后的内容与FRENIC-VP对应。
资料随时会进行修订，请使用最新版的资料。
关于适用于「高压或特高压用电设备的高次谐波抑制对策指南」关于该指南，请参照「FRENIC-VP用户手册(MHT272)」的「附录」。
■安全上的注意事项请在安装、配线（连接）、运行、维修检查之前，务必熟读本使用说明书，以保证正确使用该产品。
而且，也请充分熟悉相关设备知识、安全方面的常识以及所有的注意事项。
在本使用说明书中，安全注意事项分为以下两种。
使用错误可能会发生危险情况，如发生死亡或受重伤事故等使用错误可能会发生危险情况，如受到中等程度的伤害或受轻伤事故或发生财产损失等另外，即使在“注意”的标题下记载的事项，因情况不同也可能发生重大后果。
富士变频器的功能特点介绍
富士变频器的功能特点介绍富士变频器的特点：富士变频器有利于节能除了将电机损耗控制在最小外，还可以将变频器损耗控制到最小，因此作为风扇、水泵使用时可实现进一步省电。
可以实现电力监控利用操作面板以及各种通信，可以实现简单的电力监控（功率损耗、累计电力显示、电量的应用显示等）装在冷却风扇的ON/OFF控制功能。
电机停止过程中，可以停止变频器的冷却风扇，因此可以降低风扇运转噪音并实现节能。
环保直流电抗器内置型（近期上市）的标准准系列，可将以抑止高次谐波为目的的选件直流电抗器和变频器本体设置为一体结构，因此可以选择本系列，作为高次谐波抑止对策方针。
（75KW以下<预定>），所有机种内置浪涌抑止电路，所有机种均配备浪涌抑止电路，因此可以降低电磁开关等配套设备的成本。
EMC滤波器内置型（近期上市）的准标准系列化符合欧洲EMC标准，完全符合欧洲EMC指令。
（15KW以下<预定>）所有机种标准配备控制电源辅助输入端子，可以确保变频器的控制电源，以确保在自动切换商用电源切换时运转正常。
便于维护保后和护功能设备可判断主电路电容器的寿命可以确认相对于电容器初始值的比率，因此可指导主电路电容器的更换时间。
装载长寿命冷却风扇采用长寿命冷却风扇（设计寿命：7年<5.5KW以下>），4.5年（7.5-30KW）[环境温度：40度]，减少更换工作。
累计运转时间的记录和显示记录并显示“电动机运转时间”、“变频器运转时间”（电路板电容运转时间、冷却风扇运转时间）的累计运转时间，便于设备和变频器的维护。
主电路及印刷板上的电解电容器的长寿命化在作为有寿命零件的各种电容器中采用了长寿命产品。
预期寿命为10年[环境温度40度、负载率80%（变频器额定电流基准）]晶体管中可以输出寿命预报信号在“主电路电容器”、“印刷基板的电解电容器”或“冷却风扇”中的任何一个寿命即将到期时将输出。
最多保存过去4次报警记录最多可以确认过去四次报警的详细信息。
富士LIFT(LM1S-4C)操作说明书.rar
前言非常感谢您选购本公司的通用变频器“FRENIC-Lift”系列。
本产品是可使3相异步电动机（以下为异步电动机）及永磁同步电动机进行可变速运转的装置，为上下搬运装置专用变频器。
使用前，请仔细阅读本操作说明书，并正确使用。
错误的操作，会妨碍正常的运转，并导致寿命降低和引起故障。
所控制的电动机为同步电动机的情况下，需要符合脉冲编码器规格的PG接口卡（选配件）。
请阅读PG接口卡（选配件）操作说明书。
与FRENIC-Lift相关的资料如下所示。
请根据使用目的选择使用。
・多功能操作面板操作说明书INR-SI47-1040・计算机编程器使用说明书INR-SI47-0888・FRENIC-Lift功能说明书INR-SI47-1045此外，由于随时会对资料进行修订，因此使用时请索取最新版的资料。
■安全注意事项在安装、配线（连接）、运转、保养检查前，请务必熟读本操作说明书，正确使用产品。
并且，须充分掌握设备的知识、安全相关信息及注意事项等所有内容。
在本操作说明书中，对安全注意事项的等级作了如下分类。
危险处理不当可能引起危险情况，如死亡或重伤事故处理不当可能引起危险情况，如中等程度的伤害和轻伤事故或物质损失的发生此外，即使记录在注意事项范围内，也可能因情况不同而导致严重后果。
两者记录的均为重要内容，因此请务必遵守。
关于用途危险FRENIC-Lift是用于异步电动机及同步电动机运转的装置，属于上下搬运装置专用。
不可用于单相电动机及其它用途。
否则可能引起火灾、事故FRENIC-Lift不可用于生命维持装置等与人体事故直接相关的用途。
本产品是在严格的质量管理监督下生产的，将其适用于可能因偶发的故障而导致重大事故或损失的设备时，请设置安全装置。
否则可能引发事故i关于安装危险请安装在金属等不可燃物上。
请不要安装在可燃物附近。
否则可能引发火灾在选配件中使用DC电抗器的情况下，可能会接触到主电路端子台面（带电部分）。
这种情况下，作为对策，请将其安装在人不易触及的地方等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FRENIC-VP 系列风机/水泵（二次方递减转矩负载）专用变频器
以往变频器的节能功能，是根据负载状态将电动机单体的损耗降低到最小。
新开发的FRENIC-VP系列更新了着眼点，将变频器自身也作为电器产品之一考虑。
不仅将电动机的损耗降低到最小，同时
也将变频器的耗电量控制到最低程度
(最适合最小耗电量控制)。
由此,节能效果再次提高数个百分比。
2005年2月16日《京都协定》正式生效，这也是中国政府和中国企业不可回避的责任，达到行业最高水准的高效节能FRENIC-VP系列则是您最好的选择。
使用变频器的操作面板，可以随时确认有关电力的数据。
可监控项目
功率消耗(kW)
累计功率消耗(kWh)
累计消耗电费(元/kWh)
※累计数值可以复原。
选择累计消耗电费表示时，需要事先设定1kWh的电费单价，可以选择外国的货币单位。
●右表中列出了风机/泵类设备在依靠节气闸(阀门)/变频器控制进行运转时，风量/流量和用电量之间的对应关系计
式。
另列举了在变频器控制时，电源频率fs(Hz)和变频器频率fINV(Hz)之间的计算关系式。
●可见，风量/流量越小节能效果越显著。
使用变频器的节能效果计算方式(公式)
3相200V系列
项目规格
型号(FRN□□□F1S-2C) 0.751.5 2.2 3.7 5.57.5111518.522303745557590110标准适用电动机[kW](*1) 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90 110
额定输出额定容量[kVA](*2) 1.6 2.6 4.0 6.3 9.0 12 17 22 27 32 43 53 64 80 105 122 148 电压[V](*3) 3相200～240V(带有AVR功能)
额定电流[A](*4)(*10) 4.2 7.0 10.6 16.7
23.8
(22.5)
31.8
(29)
45
(42)
58
(55)
73
(68)
85
(80)
114
(107)
140
(130)
170
(156)
211
(198)
276
(270)
322
(320)
390
(384)额定过载电流额定输出电流的120% - 1分钟
额定频率[Hz] 50, 60Hz
输入电源相数、电压、频率
主电
源
3相，200～240V，50/60Hz
3相，200～220V/50Hz
3相，200～230V/60Hz 控制
电源
辅助
输入
单相，200～240V，50/60Hz
单相，200～220V/50Hz
单相，200～230V/60Hz
风扇
电源
辅助
输入
(*9)
单相，200～220V/50Hz
单相，200～230V/60Hz
电压、频率允许波动围电压: +10～-15%(相间不平衡率: 2%以(*8))频率: +5～-5%
额定输入电流
[A](*5)
(有
DCR)
3.2 6.1 8.9 15.0 21.1 28.8 42.2 57.6 71.0 8
4.4 114 138 167 203 282 334 410
(无 5.3 9.5 13.2 22.2 31.5 42.7 60.7 80.1 97.0 112 151 185 225 270 - - -
(*1) 标准适用电动机指富士电机公司的4极标准电动机。
(*2) 额定容量显示为200V系列:220V额定/400V系列:440V额定两种。
(*3) 不能输出高于电源的电压。
(*4) 载频设定过低时，电动机的温度会大幅上升，有可能启动变频器的保护功能(限制输出电流)。
载频值在1kHz以下运行时，请将选用的变频器的额定输出电流值设定为实际输出电流值的80%。
(*5) 电源容量是500KVA(变频器容量超过50KVA时,是变频容量的十倍)在连接到%X=5%的电源时的计算值。
(*6) 使用直流电抗器(DCR)时适用的值。
(*7) 电动机本体平均制动转矩的数值。
(随电动机的效率变化。
)
(*8) 相间不平衡率[%] = ( 最大电压[V]-最小电压[V] )/3相平均电压(V)×67(根据IEC61800-3) 相间不平衡率为2～3%时，请使用交流电抗器(ACR选配件)
(*9) 和附带电源再生功能的PWM换流器组合使用时，作为AC风扇的电源输入使用。
(平时不使用)
(*10) 当在周围温度超过40摄氏度，且载频为3kHz以上值的环境下连续使用时，实际输出电流值必须小于选用的变频器的( )额定输出电流值。
[单位: mm] 电源电压变频器型号
3相200V FRN0.75F1S-2C FRN1.5F1S-2C FRN2.2F1S-2C FRN3.7F1S-2C FRN5.5F1S-2C
FRN3.7F1S-4C
3相400V
FRN5.5F1S-4C 注)远程操作面板为选件
■使用外部信号运转、停止及频率设定
[配线顺序]
(1)进行主电路部的配线。
[操作方法]
(1)运转、停止:通过操作面板的按键操作(键),运转或停止。
(2)频率设定:使用键设定频率。
注1) 连接直流电抗器(DCR)(选件)时，请拆下端子P1-P(+)之间的短路片后连接。
75kW以上的变频器中，DCR为标准附属件，请务必连接。
注2) 为了保护配线，请在每个变频器的输入侧(初级)安装推荐的断路器(MCCB)或漏电断路器(ELCB)(带过电流保护功能)。
请不要使用推荐容量以上的断路器。
注3) 使用于从电源上切离变频器时，根据需要除了安装MCCB或ELCB以外，请再安装我们推荐的电磁接触器(MC)。
当MC和螺线管的线圈安装在变频器附近时，请务必使用浪涌吸收器，并注意连接时要并联。
注4) 如果希望变频器的主电路电源处于开放状态时只有控制电路运行，且变频器处于待机状况的话，请连接此处。
只需完成主电路部分的排线，无需连接主端子就能让变频器运行。
放大图
电源
电压
标准适用电动机
(kW)
变频器型号
电抗器型号
图
号
尺寸(mm)
质量(kg)
W
W1
D
D1
D2
D3
H 安装孔 端
子
孔
3相
200V
0.75 FRN0.75F1S-2□ DCR2-0.75 A
66 56 90 72 20 - 94 5.2×8 M4 1.4 1.5 FRN1.5F1S-2□ DCR2-1.5 A 66 56 90 72 20 - 94 5.2×8 M4 1.6 2.2 FRN2.2F1S-2□ DCR2-2.2 A
86
71
100
80
10
-
110 6×11 M4 1.8
变频器型号的"□" 中填入英文字母。
□－S (标准型) H (直流电抗器置型) E (EMC滤波器置型) L/D (防水型(IP54))。
