前、后应认真核对图纸及现场实测尺寸； (3)管子切割宜采用机械切割，切割表面无裂纹、重皮、毛刺、凹凸、缩口、
熔渣、氧化物、铁屑等。切口端面倾斜偏差不应大于管子外径的1%，且不 得超过3mm； (4)管道坡口采用机械加手工打磨方法，形式V型； (5)钢管道组成件组对时，对坡口及其内外表面进行清理油、漆、毛刺等污 范围； 2、设计技术要求； 3、GB50235—2010《工业金属管道工程施工规范》； 二、 压力试验性质、范围及试验数据 1、试验介质：洁净水和压缩空气； 2、试验性质为强度试验和严密性试验； 3、导热油管道强度试验压力2.13Mpa，严密性试验压力1.0MPa； 4、试验范围：整个工程. 三、 压力试验的准备工作 1、强度试验选用试压泵临时配管接入系统； 2、气密性试验选用一台空压机（W2.85/5型），临时配管接入系统； 3、试验压力表应校验，并在周检期内，压力表不少于两块，量程
性试验的压力为阀门的公称压力。 4、阀门法兰与管子轴线应保持垂直，选用的垫片内径应比法兰内径
大2—3mm。 （四）油漆、防腐
1、工程施工中，支架需防腐处理，防腐要求按规范。首先清除表面油脂及 附着物，表面除锈可采用手工除锈方法。
（5）无损检测 1、本工程管道焊缝应进行不少于5%的X射线无损探伤检验，质量等级按《承压 设备无损检测》NB/T47013-2015中Ⅲ级质量要求； （6）管道保温 1、 保温层采用高温玻璃棉，密度为50-60Kg/m3，导热系数为0.055-
编制：xxx
审核：xxx
编制日期：2018.08
11
人员。
编制：xxx
审核：xxx
导热油管道安装方案
3.管道安装
（1）依据施工图纸，进行管道的预制和安装。
（2）采用专业的焊接工艺，保证焊缝质量。
（3）对管道进行试压、泄漏测试，确保管道系统的密封性和强度。
4.设备联接
（1）安装导热油加热设备和其他相关设备。
（2）确保设备与管道连接的准确性和牢固性。
（3）对联接部位进行密封处理，防止泄漏。
4.加强施工现场噪声、粉尘治理，改善作业环境。
八、后期维护
1.定期对导热油管道系统进行检查，发现问题及时处理。
2.做好管道系统的防腐、保温工作，延长使用寿命。
3.加强设备维护，确保系统运行稳定。
4.做好运行记录，为优化系统运行提供依据。
本安装方案旨在为导热油管道安装工程提供指导，具体实施过程中需根据实际情况进行调整。在施工过程中，应严格遵循国家相关法律法规，确保工程合法合规。同时，要注重施工质量、安全及环保，为我国工业生产创造良好条件。
（3）对管道进行强度试验、严密性试验和吹扫清洗。
（4）对管道系统进行防腐、保温处理。
3.设备安装
（1）根据设备图纸，进行设备安装、调试。
（2）确保设备与管道连接牢固，无泄漏。
（3）对设备进行单体调试和联动调试。
4.系统调试
（1）对导热油管道系统进行调试，确保系统运行正常。
（2）调整系统参数，满足生产需求。
第2篇
导热油管道安装方案
一、项目概述
导热油管道系统作为工业生产中关键的传热设备，其安装质量直接关系到生产效率和设备安全。本方案旨在提供一套详细、科学、合规的导热油管道安装流程，确保系统的高效运行和安全性。
二、安装目标
1.实现导热油管道系统的安全、稳定、高效运行。
导热油管道作业指导说明书
表A.4 方案报审表工程名称：中广核德令哈50MW光热发电项目编号：SHPCNE-SOF-A4-JR-005填报说明：本表一式 6 份，由承包单位填报，建设单位、项目监理机构各一份,承包单位四份。
目录一、工程概况........................................................................................................................二、编制依据........................................................................................................................三、施工准备........................................................................................................................3.1 人员准备.................................................................................................................3.2 施工机械及工器具.................................................................................................3.3 技术准备.................................................................................................................3.4 施工环境准备.........................................................................................................四、施工作业方案................................................................................................................4.1导热油管道喷砂及酸洗..........................................................................................4.2整体检验..................................................................................................................五、施工注意事项................................................................................................................5.1安全确保方法..........................................................................................................5.2施工质量确保方法..................................................................................................5.3 职业健康确保方法.................................................................................................5.4 环境保护方法.........................................................................................................六、危害原因识别和控制....................................................................................................一、工程概况1、工程范围：中广核德令哈50MW光热发电项目在青海省德令哈市西出口太阳能工业园区内，本期计划容量为50MW，采取抛物面槽式导热油太阳能热发电技术，建设有190个槽式集热器标准回路，每条回路经过导热油管道进行连接，本工程范围内导热油支吊架总重约90吨，阀门估计1000余台，管道保温面积约56000平方米。
导热油管道作业指导书
导热油管道作业指导书表A.4 方案报审表工程名称：中广核德令哈50MW光热发电项目编号：SHPCNE-SOF-A4-JR-005填报说明：本表一式 6 份，由承包单位填报，建设单位、项目监理机构各一份,承包单位四份。
目录一、工程概况........................................................................................................................二、编制依据........................................................................................................................三、施工准备........................................................................................................................3.1 人员准备 ...........................................................................................................3.2 施工机械及工器具 ...........................................................................................3.3 技术准备 ...........................................................................................................3.4 施工环境准备 ...................................................................................................四、施工作业方案................................................................................................................4.1导热油管道喷砂及酸洗 ....................................................................................4.2整体检查 ............................................................................................................五、施工注意事项................................................................................................................5.1安全保证措施 ....................................................................................................5.2施工质量保证措施 ............................................................................................5.3 职业健康保证措施 ...........................................................................................5.4 环境保护措施 ...................................................................................................六、危害因素识别与控制....................................................................................................一、工程概况1、工程范围：中广核德令哈50MW光热发电项目位于青海省德令哈市西出口太阳能工业园区内，本期规划容量为50MW，采用抛物面槽式导热油太阳能热发电技术，建设有190个槽式集热器标准回路，每条回路通过导热油管道进行连接，本工程范围内导热油支吊架总重约90吨，阀门预计1000余台，管道保温面积约56000平方米。

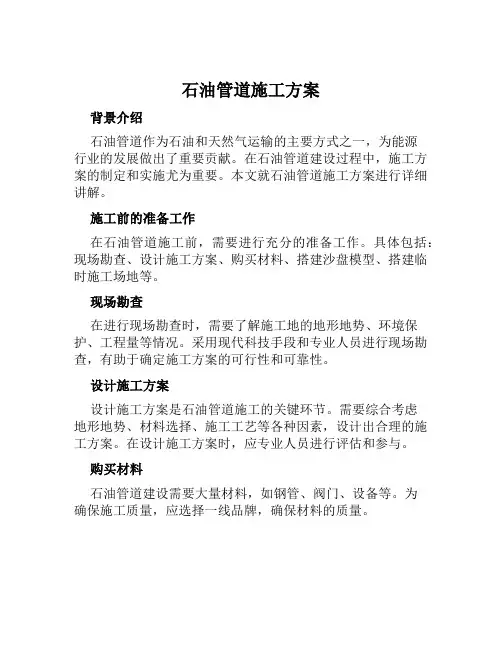

石油管道施工方案 (3)
石油管道施工方案背景介绍石油管道作为石油和天然气运输的主要方式之一，为能源行业的发展做出了重要贡献。
在石油管道建设过程中，施工方案的制定和实施尤为重要。
本文就石油管道施工方案进行详细讲解。
施工前的准备工作在石油管道施工前，需要进行充分的准备工作。
具体包括：现场勘查、设计施工方案、购买材料、搭建沙盘模型、搭建临时施工场地等。
现场勘查在进行现场勘查时，需要了解施工地的地形地势、环境保护、工程量等情况。
采用现代科技手段和专业人员进行现场勘查，有助于确定施工方案的可行性和可靠性。
设计施工方案设计施工方案是石油管道施工的关键环节。
需要综合考虑地形地势、材料选择、施工工艺等各种因素，设计出合理的施工方案。
在设计施工方案时，应专业人员进行评估和参与。
购买材料石油管道建设需要大量材料，如钢管、阀门、设备等。
为确保施工质量，应选择一线品牌，确保材料的质量。
搭建沙盘模型沙盘模型是一种重要的展示和演示工具。
搭建沙盘模型，可以为设计施工方案提供参考，并对施工过程作出预判，避免不必要的损失。
搭建临时施工场地为保护施工人员和设备，需要在施工前搭建临时施工场地。
场地需遵循当地的环保政策和安全标准，保证施工期间的安全和有序。
施工方案的具体实施石油管道施工方案的实施需要专业技术和细致耐心。
它不仅要完成施工工艺上的控制，还要保证施工质量、安全和环保。
以下是具体的施工流程：清理工作清理工作是管道施工的首要阶段。
需要对施工区域进行逐步清理，清除附着在地表和井口内的泥沙、石块、多年树木等障碍物。
并对施工区域进行分级管理，规定施工用地、暂时跨越物设施的合理位置，保证施工场地卫生安全。
地基处理石油管道施工中，地基处理对保证管道安全运行至关重要。
首先要对施工区域的地基进行分析，确定处理方法。
常见的地基处理方法包括挖掉原有土层换成高垫土、采用排水井、采用桩基处理等。
管道安装管道安装是石油管道施工的关键环节。
在安装过程中要遵循四个原则：简单、快速、高效、安全。

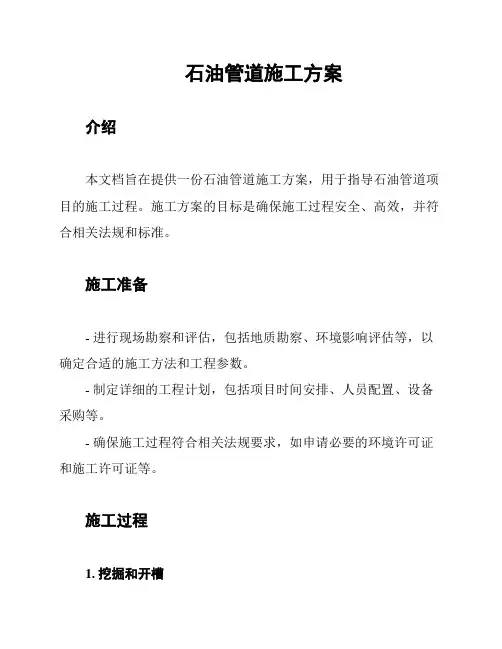

石油管道施工方案
石油管道施工方案介绍本文档旨在提供一份石油管道施工方案，用于指导石油管道项目的施工过程。
施工方案的目标是确保施工过程安全、高效，并符合相关法规和标准。
施工准备- 进行现场勘察和评估，包括地质勘察、环境影响评估等，以确定合适的施工方法和工程参数。
- 制定详细的工程计划，包括项目时间安排、人员配置、设备采购等。
- 确保施工过程符合相关法规要求，如申请必要的环境许可证和施工许可证等。
施工过程1. 挖掘和开槽- 根据设计图纸要求，在指定位置进行挖掘和开槽工作。
- 确保挖掘和开槽的尺寸符合设计要求，并提供合适的支撑结构来防止坍塌风险。
- 清理挖掘和开槽区域，确保施工现场安全整洁。
2. 安装管道- 根据设计要求，进行管道的组装和连接。
使用合适的焊接或螺栓连接方法来确保管道连接牢固。
- 定期进行质量检查，包括对焊缝进行无损检测，以确保管道的质量符合要求。
- 固定管道，采取适当的支撑和固定措施，以确保管道对地面和其他结构物的稳定性和安全性。
3. 管道测试和清洗- 在管道安装完成后，进行压力测试和泄漏测试，确保管道系统的安全性和密封性。
- 根据需要，进行管道的清洗工作，以清除杂质和碎屑，保证管道畅通无阻。
4. 系统调试和投入使用- 完成管道的安装和测试后，进行系统调试工作，确保管道系统的正常运行。
- 参考相关法规和标准，完成管道系统的安全验收和投入使用手续。
安全措施- 在整个施工过程中，严格遵守相关安全规定，如佩戴个人防护装备、设置安全警示标志等。
- 定期进行施工现场安全检查，发现和整改安全隐患。
- 培训施工人员，提高其安全意识和应急处理能力。
环境保护- 在施工过程中，进行垃圾分类和处理，确保环境保护措施得到有效实施。
- 避免施工对周围环境造成污染和破坏，采取必要的措施来防止土壤和水源污染等不良影响。
总结本文档提供了一份石油管道施工方案，其中包括施工准备、施工过程、安全措施和环境保护等方面的内容。
这份施工方案旨在确保施工过程安全、高效，并符合相关法规和标准。
导热油管道作业指导书
表A.4 方案报审表工程名称：中广核德令哈50MW光热发电项目编号：SHPCNE-SOF-A4-JR-005填报说明：本表一式 6 份，由承包单位填报，建设单位、项目监理机构各一份,承包单位四份。
目录一、工程概况........................................................................................................................二、编制依据........................................................................................................................三、施工准备........................................................................................................................3.1 人员准备.................................................................................................................3.2 施工机械及工器具.................................................................................................3.3 技术准备.................................................................................................................3.4 施工环境准备.........................................................................................................四、施工作业方案................................................................................................................4.1导热油管道喷砂及酸洗..........................................................................................4.2整体检查..................................................................................................................五、施工注意事项................................................................................................................5.1安全保证措施..........................................................................................................5.2施工质量保证措施..................................................................................................5.3 职业健康保证措施.................................................................................................5.4 环境保护措施.........................................................................................................六、危害因素识别与控制....................................................................................................一、工程概况1、工程围：中广核德令哈50MW光热发电项目位于省德令哈市西出口太阳能工业园区，本期规划容量为50MW，采用抛物面槽式导热油太阳能热发电技术，建设有190个槽式集热器标准回路，每条回路通过导热油管道进行连接，本工程围导热油支吊架总重约90吨，阀门预计1000余台，管道保温面积约56000平方米。
导热油管道施工方案
导热油管道施工方案1. 引言导热油管道是一种用于输送高温导热油的管道系统，主要用于工业生产中的热能传递。
本文档旨在给出一种导热油管道的施工方案，包括设计、材料选择、施工步骤以及质量控制等内容。
2. 设计在进行导热油管道的施工前，需要进行充分的设计工作。
设计过程主要包括以下几个步骤：2.1 确定输送要求根据工业生产的具体需求，确定导热油的输送要求，包括温度、压力、流量等参数。
2.2 管道布局设计根据工厂的平面布局以及输送要求，确定导热油管道的布局和走向。
2.3 管道尺寸计算根据输送要求和管道布局，进行导热油管道的尺寸计算，包括管道直径、壁厚等参数。
2.4 材料选择根据输送要求和管道尺寸，选择适合的材料，一般情况下，常用的导热油管道材料包括碳钢、不锈钢等。
3. 施工步骤导热油管道的施工步骤主要包括以下几个阶段：3.1 地面准备工作在进行管道铺设之前，需要对工地进行准备工作，包括清理和平整地面，做好防护措施。
3.2 管道预制根据设计要求进行管道的预制，包括切割、焊接、弯曲等工艺。
3.3 管道安装将预制好的管道部件按照设计要求进行安装，包括管道的连接、支承等。
3.4 导热油测试在管道安装完成后，进行导热油的测试，包括温度、压力等参数的检测。
3.5 绝热处理对导热油管道进行绝热处理，以减少能量损失，提高传热效率。
3.6 防腐处理对管道进行防腐处理，以提高管道的使用寿命，减少维护成本。
3.7 管道保温对导热油管道进行保温处理，以减少能量损失。
4. 质量控制为了保证导热油管道的质量，需要进行质量控制和监督。
主要包括以下方面：4.1 材料检验对导热油管道的材料进行检验，包括其化学成分、物理性能等。
4.2 施工验收对导热油管道施工过程进行验收，包括施工质量、施工工艺等。
4.3 导热油测试在管道安装完成后，进行导热油的测试，确保其符合要求。
4.4 绝热和保温效果测试对绝热和保温处理后的导热油管道进行测试，确保其绝热和保温效果达标。
01导热油管道作业指导书
目录一、工程概况 (1)二、编制依据 (1)三、施工准备 (2)3.1 人员准备 (2)3.2 施工机械及工器具 (2)3.3 技术准备 (2)3.4 施工环境准备 (2)四、施工作业方案 (2)4.1导热油管道喷砂及酸洗 (2)4.2 导热油管道安装 (2)4.3 导热油管道支架安装 (2)4.4 阀门安装 (2)4.5 整体检查 (2)五、施工注意事项 (2)5.1安全保证措施 (2)5.2施工质量保证措施 (2)5.3 职业健康保证措施 (2)5.4 环境保护措施 (2)六、危害因素识别与控制 (2)一、工程概况中广核德令哈50MW光热发电项目位于青海省德令哈市西出口太阳能工业园区内，本期规划容量为50MW，采用抛物面槽式导热油太阳能热发电技术，建设有190个槽式集热器标准回路，每条回路通过导热油管道进行连接，本工程范围内导热油管道大约30000余米，支吊架总重约90吨，阀门预计1000余台，管道保温面积约56000平方米。
具体规格型号见下表：二、编制依据1.《电力建设施工技术规范第8部分：加工配制》 DL5190.8-20122.《电力建设施工质量验收及评价规程第5部分管道及系统》 DL/T5210.5—20093.《电力建设安全工作规程第1部分：火力发电》 DL5009.1-20144.《电力建设施工技术规范第五部分管道及系统》 DL5090.5-20125.《工程建设标准强制性条文电力工程部分》2011年版6.《电力建设安全健康与环境管理工作规定》2003版7.《火力发电厂焊接技术规程》DL/T 8698.导热油管道安装图纸三、施工准备3.1 人员准备3.2 施工机械及工器具3.2.1 仪器、仪表注：以上仪器均计量检验合格，精度满足要求，并且在有效期内。
3.2.2 工机具注：上述工器具能力鉴定合格，安全防护设施齐全，每月定期检验及日常维护抽检合格。
电动工器具绝缘每月及随时检验合格。
3.3 技术准备3.3.1施工图纸到图后组织技术人员进行图纸会审工作，对会审中存在的问题已有明确的书面回复；3.3.2安装工作程序编制完成，并报审生效；3.3.3设备、管道及附件到货后，必须经检查、清点核对，其外观、型号、规格、数量等验收合格后方可领用；3.3.4施工中所用工器具齐全完好，所用测量器具应校验合格，并在有效期内使用；施工前进行详细的技术、安全交底；3.4 施工环境准备3.4.1设备安装基础土建已经交安，与管道安装有关的土建预留孔洞（若有）、支架预埋铁板的尺寸和位置应验收合格，满足安装要求；3.4.2作业场地清理干净，无杂物；3.4.3作业区域安全设施完善，包括孔洞盖板、安全围栏、警示牌、消防设施等；3.4.4保证作业区域有良好的照明和通风设施；四、施工作业方案4.1导热油管道喷砂及酸洗DN50及以上的导热油管道进行喷砂，DN50以下的导热油管道进行酸洗及钝化，需要进行酸洗钝化的管道、管件，应预先清理后，进行酸洗、浸泡、钝化、压缩空气吹干，并将管口密封保管，管内不得涂油；磷酸溶液浓度一般控制在15%-18%，酸洗时间控制在6-10小时以内（溶液浓度及酸洗时间等图纸下发后进行修改），确保酸洗及钝化质量；酸洗的管道内壁呈银白色的金属光泽或墨色光泽即为合格，若管壁有白色沉淀物时，必须返工酸洗。
导热油管道施工方案
导热油管道施工方案1. 介绍导热油管道是一种用于输送高温导热油的管道系统。
它通常用于工业领域的热能转移和热处理应用中。
导热油管道的施工方案是确保管道系统安全、高效运行的重要环节。
本文将介绍导热油管道施工方案的设计和实施过程。
2. 施工前准备工作在正式开始导热油管道的施工之前，需要进行一系列准备工作，以确保施工的顺利进行。
2.1. 方案设计首先，需要根据工程需求进行导热油管道的方案设计。
这包括确定管道的布置方案、管道材料、管道规格等。
设计过程需要考虑到导热油的温度、压力等参数，以确保管道系统能够承受相应的工况。
2.2. 材料和设备采购根据方案设计的要求，采购所需的管道材料和施工所需的设备。
这包括导热油管道的钢管、阀门、管件等材料，以及焊接、切割等施工所需的设备。
2.3. 施工组织与安全管理在施工前，需要组织施工人员，并设立相应的施工组织与安全管理机构。
施工组织包括确定施工队伍、制定施工计划和施工步骤等；安全管理包括制定安全操作规程、安全检查等。
3. 施工步骤3.1. 管道布置根据方案设计，确定导热油管道的布置方案。
首先，在施工现场进行管道走线的测量，并标记出管道的位置。
然后，将管道材料按照布置方案进行切割和拼接，组装成所需的管道段。
3.2. 管道焊接将管道段进行焊接。
在焊接过程中，需要注意管道材料的预处理和焊接工艺的选择。
焊接完成后，需要检查焊缝的质量，确保焊接接头的牢固和密封。
3.3. 安装阀门和管件根据方案设计，将阀门和管件安装到已焊接的管道上。
在安装过程中，需要进行坡度和高度的测量，确保阀门和管件的正确安装位置。
3.4. 绝热处理完成管道的安装后，需要对管道进行绝热处理。
绝热处理旨在减少导热油在管道输送过程中的能量损失，提高输送效率。
常用的绝热材料包括矿棉、岩棉等，可根据具体情况选择合适的材料进行绝热处理。
3.5. 系统测试和调试完成绝热处理后，需要对导热油管道系统进行测试和调试。
这包括进行压力测试、温度测试、流量测试等，以验证管道系统的正常运行。
导热油管道施工方案
导热油管道施工方案一、前言导热油管道施工方案是为了确保导热油管道能够正常运行并且达到设计要求，保障工程的安全性和可靠性。
本方案对导热油管道施工进行详细规划和说明，从施工准备、材料选择、施工工艺等方面进行论述。
二、施工准备1. 建立工程管理组织架构，明确各负责人的职责和权限，并确定项目经理负责本工程全面管理和协调工作。
2. 准备施工图纸和技术资料，确保施工图纸准确无误。
3. 合理规划施工人员和机械设备，确保施工人员的素质和设备的完好性。
4. 成立施工专项小组，负责对施工现场进行勘察，并提供详细的勘察报告。
三、材料选择1. 导热油管道应选用耐高温、耐腐蚀的材质，如不锈钢、镀锌钢等，确保管道的使用寿命。
2. 导热油应选用高质量的有机硅导热油，具有良好的导热性能和稳定的化学性质。
3. 导热油管道的焊接材料应选用符合相关标准的高温焊条或焊丝，确保焊接接头的质量。
四、施工工艺1. 施工前应进行现场勘察，了解地形、地貌等环境因素，并根据勘察结果制定详细的施工方案。
2. 在施工现场进行地质勘探，以确定地下管道铺设的合理位置和深度。
3. 根据施工图纸确定导热油管道的铺设路径，并进行站点的规划和布局。
4. 进行挖掘施工，根据设计要求控制挖掘深度和管道的坡度。
5. 进行管道的沟槽处理，确保管道的稳定性和安全性。
6. 进行导热油管道的焊接施工，采用合适的焊接方法和工艺，确保焊接接头的质量和流动性。
7. 进行保温层的施工，选用符合要求的保温材料，提供合适的保温效果。
8. 进行管道的涂漆处理，确保管道的抗腐蚀性能和外观质量。
9. 进行压力试验和泄漏测试，确保导热油管道的密封性和质量。
五、施工安全1. 施工前进行安全教育，提醒施工人员注意工作安全，遵守相关规章制度。
2. 施工现场应设置明显的安全警示标志，并配备必要的安全设施。
3. 施工过程中应对施工人员进行定期的安全培训，提高施工人员的安全意识和应急处理能力。
六、总结导热油管道施工方案对导热油管道的施工过程进行了全面规划和论述。
输油管道施工方案
输油管道施工方案输油管道施工方案一、前期准备1.概述输油管道是一种重要的能源运输方式，将石油、天然气等能源从产地输送至使用地。
本施工方案旨在对输油管道施工过程中的关键环节进行规范和管理，确保施工安全、高效完成。
2.资料准备前期需做好相关资料的准备工作，包括地形图、规划图、设计图纸、勘测资料、环境评估等，以确保施工过程中的地形、环境等信息准确可靠。
3.人员组建根据施工的规模和难度，合理组建施工团队，包括项目经理、技术人员、机械操作人员、安全负责人等。
同时，落实人员的岗位责任，确保施工过程中的各项工作有专人负责。
二、施工过程1.场地准备首先对施工场地进行布置和整理，清除杂物、障碍物，确保施工场地的平整、整洁，为后续的施工提供有利条件。
2.基础施工根据设计图纸，开展基础施工工作，包括打桩、挖土、浇筑混凝土基础等。
在施工过程中，要保证土方工程的垂直度和平整度，确保基础的稳定性。
3.管道焊接将管道段按照设计图纸的要求进行焊接，并进行无损检测，以确保焊缝的质量和密封性。
4.涂层施工对焊接好的管道进行涂层施工，涂层主要用于保护管道表面，防止腐蚀和磨损。
在施工过程中，要严格控制涂层的厚度和质量。
5.管道安装将焊接好并涂层完成的管道段进行安装，按照设计要求进行定位、固定和连接，确保管道的连续性和连通性。
6.管道测试在管道安装完成后，进行压力测试和泄漏测试，以确保管道的安全性和可靠性。
7.竣工验收完成管道施工后，进行竣工验收工作，验收主要包括管道的完整性、安全性和质量等方面。
同时，对施工过程中的现场环境进行整理和清理，恢复原状。
三、施工管理1.安全管理在整个施工过程中，严格落实安全管理制度，加强对施工现场的管理和监督，制定安全操作规程，落实安全防护措施，确保施工人员的人身安全。
2.质量管理严格按照设计要求和相关标准进行施工，组织专业技术人员进行现场监督和质量验收，确保施工质量达到设计要求。
3.进度管理根据施工计划，制定详细的施工进度，合理安排施工人员和施工设备，确保施工进度的合理性和稳定性。
xx导热油系统蒸汽管安装工程施工方案
x x导热油系统蒸汽管安装工程施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN单位工程施工组织设计GD2201003□□工程名称：xx高性能纤维第二有限公司xx湖新厂导热油系统蒸汽管安装工程工程地点： xx市xx施工单位： xx公司编制单位： xx公司编制人：编制日期： 2011 年 12 月 6 日审批负责人:审批日期： 2011 年 12 月日xx高性能纤维第二有限公司xx湖新厂导热油系统蒸汽管安装工程施工方案编制：审核：批准：编制单位：xx公司编制日期：二○一一年十二月六日目录第一章施工组织设计说明及总体概述 ....................................................... 错误!未定义书签。
第二章编制依据 ........................................................................................... 错误!未定义书签。
第三章施工部署 ........................................................................................... 错误!未定义书签。
第四章热力管道安装技术措施 ................................................................... 错误!未定义书签。
第五章施工管理组织机构 ........................................................................... 错误!未定义书签。
第六章施工工期保证措施及进度安排 ....................................................... 错误!未定义书签。
xx导热油系统蒸汽管安装工程施工方案
单位工程施工组织设计GD2201003□□工程名称：xx高性能纤维第二有限公司xx湖新厂导热油系统蒸汽管安装工程工程地点： xx市xx施工单位： xx公司编制单位： xx公司编制人：编制日期： 2011 年 12 月 6 日审批负责人: 审批日期： 2011 年 12 月日xx高性能纤维第二有限公司xx湖新厂导热油系统蒸汽管安装工程施工方案编制：审核：批准：编制单位：xx公司编制日期：二○一一年十二月六日目录第一章施工组织设计说明及总体概述 (4)第二章编制依据 (5)第三章施工部署 (5)第四章热力管道安装技术措施 (6)第五章施工管理组织机构 (14)第六章施工工期保证措施及进度安排 (16)第七章质量保证体系及质量保证措施 (17)第八章文明施工及安全的保证措施 (21)第九章施工人员配置计划 (26)第十章施工机械设备配置计划 (27)第一章施工组织设计说明及总体概述一、施工组织设计说明xx高性能纤维第二有限公司xx湖新厂导热油系统蒸汽管安装工程是由xx高性能纤维第二有限公司投资兴建，由广东省轻纺设计院负责设计，由xx公司负责施工。
本施工组织设计根据管道安装图、《现场设备、工业管道焊接工程施工及验收规范》GB50236-98、《工业金属管道工程施工规范》GB50235-2010等技术资料以及现场踏勘的实际情况，同时参考了以往同类工程的安装工艺和安装经验，考虑了本工程工期较短、要求高等施工特点编制，同时针对本工程的施工进度、质量要求及安全生产等要求，还制定了相应的计划和措施来保证。
二、总体概述1、工程概况xx高性能纤维第二有限公司xx湖新厂导热油系统蒸汽管安装工程，从蒸汽机穿越管廊到分气缸的管道安装及保温。
设计蒸汽压力1.0MPa，设计温度为200℃。
2、工程施工范围(1)从蒸汽机穿越管廊到分气缸的蒸汽管道及配件的安装。
（含管道、阀门的安装、支吊架的制作和安装；含管道、支吊架的除锈、防腐施工）；(2)整体工程水压试验、管道吹管；⑶管道保温3、主要工程量如下第二章编制依据1.业主提供的相关行业标准要求、招标文件及施工图纸；2.《工业金属管道工程施工规范》 GB50235-2010；3.《现场设备、工业管道焊接工程施工及验收规范》GB50236—98；4.《工业设备及管道绝热工程质量检验评定标准》 GB50185-93；5.《工业金属管道工程质量检验评定标准》 GB50184-936.《压力管道安全管理与监察规定》劳部发[1996]140号；7.《压力管道安装安全质量监督检验规则》国质检锅[2002]83号；8.本集团公司质量、职业健康安全与环境（QHSE）管理体系文件。
多层热压机导热油炉管道系统设计规范
多层热压机导热油炉管道系统设计规范
一、导热油炉管道布置要求
1、管道必须采用无缝钢管，连接采用焊接或法兰连接阀门管件必须大于等于1.6MPa 级，并不得采用铸铁及有色金属，管道管件安装前必须清除杂物杂质。
2、油气分离器与高位槽连接的膨胀管，管径不得小于《有机热载体炉安全技术监察规程》规定值，管子弯曲角度不宜小于120 度，其管道严禁装设阀门并不得保温。
3、高位槽溢流管直径不宜小于膨胀管。
4、低位槽的排气管直径应比膨胀管规定值大一档次，排气管上不宜装阀门，应加防雨弯头，低位槽排气管应接到安全地点。
5、在系统最高处和最低处，应设置排气阀和排泄阀。
6、低位槽与循环系统连接，必须装设二个阀门。
7、管道安装应有0.2-0.3的坡度。
8、管架设置要合理，管道应采取热补偿措施。
9、管道连接处密封材料应采用金属缠绕石墨垫片或膨胀复合石墨垫片。
二、导热油炉安装要求
1、基础施工，可按随炉设备基础图，根据当地土壤条件及需求自行确定基础标高、深度、标号。
2、设备就位后，浇灌地脚螺栓，进行找正找平，然后紧固地脚螺栓。
3、燃热油炉，炉体与底座联接处应布10-20mm 石棉绳，紧固联接螺栓达到密封要求。
4、炉体与炉座联接后，必须用耐火砖砌筑，并用耐火浇注料与炉管密封，高过炉管１-２圈。
