2．矩形截面的扭转计算
（1）一般矩形截面( h 10) b
分布特点：周边各点切应力与周边相切，没有垂直于周边的切应力分量，顶点处切应力 等于零，切应力变化情况如图 3-3（a）所示。
横截面上的最大切应力 max 发生在长边中点处
短边上切应力最大值发生在中点处
矩形截面扭转时，相对扭转角
7 / 44
；R 为弹簧圈平均半径， 。
6 / 44
圣才电子书 十万种考研考证电子书、题库视频学习平台
五、非圆截面杆扭转的概念 1．基本概念 （1）翘曲：扭转变形后杆的横截面不再保持为平面的现象。 （2）自由扭转：等直杆两端受扭转力偶作用，且翘曲不受任何限制的扭转。 变形和受力特点：各横截面的翘曲程度相同，纵向纤维的长度无变化；横截面上只有切 应力。 （3）约束扭转：等直杆两端受扭转力偶作用，且翘曲受到限制的扭转。 变形和受力特点：各横截面的翘曲程度不同，相邻两截面间纵向纤维的长度改变；横截 面上有切应力和正应力。
WP
=
D3 16
式中， = d 。 D
上述公式只适用于等直杆和线弹性范围。 （2）强度条件 对于等直杆
对于变截面杆件需综合考虑 T 和 Wt，以求得切应力的最大值。
强度条件的应用：
①强度校核
Tmax [ ] Wt
4 / 44
圣才电子书
②截面选择
十万种考研考证电子书、题库视频学习平台
G
=
E
2(1+
)
4．剪切应变能
在应力小于剪切比例极限的情况下，单位体积内的剪切应变能密度为
=
1 2
=
2 2G ， v
= 1 2
上述公式主要用于线弹性范围内纯剪切应力状态下剪切应变能密度的计算。
（1）一般矩形截面( h 10) b
分布特点：周边各点切应力与周边相切，没有垂直于周边的切应力分量，顶点处切应力 等于零，切应力变化情况如图 3-3（a）所示。
横截面上的最大切应力 max 发生在长边中点处
短边上切应力最大值发生在中点处
矩形截面扭转时，相对扭转角
7 / 44
；R 为弹簧圈平均半径， 。
6 / 44
圣才电子书 十万种考研考证电子书、题库视频学习平台
五、非圆截面杆扭转的概念 1．基本概念 （1）翘曲：扭转变形后杆的横截面不再保持为平面的现象。 （2）自由扭转：等直杆两端受扭转力偶作用，且翘曲不受任何限制的扭转。 变形和受力特点：各横截面的翘曲程度相同，纵向纤维的长度无变化；横截面上只有切 应力。 （3）约束扭转：等直杆两端受扭转力偶作用，且翘曲受到限制的扭转。 变形和受力特点：各横截面的翘曲程度不同，相邻两截面间纵向纤维的长度改变；横截 面上有切应力和正应力。
WP
=
D3 16
式中， = d 。 D
上述公式只适用于等直杆和线弹性范围。 （2）强度条件 对于等直杆
对于变截面杆件需综合考虑 T 和 Wt，以求得切应力的最大值。
强度条件的应用：
①强度校核
Tmax [ ] Wt
4 / 44
圣才电子书
②截面选择
十万种考研考证电子书、题库视频学习平台
G
=
E
2(1+
)
4．剪切应变能
在应力小于剪切比例极限的情况下，单位体积内的剪切应变能密度为
=
1 2
=
2 2G ， v
= 1 2
上述公式主要用于线弹性范围内纯剪切应力状态下剪切应变能密度的计算。
刘鸿文《材料力学》(第5版)笔记和课后习题(含考研真题)详解-厚壁圆简和旋转圆盘(圣才出品)
第16章厚壁圆简和旋转圆盘16.1 复习笔记一、厚壁圆筒厚壁圆筒的壁厚与半径属于同一量级，其几何和载荷都具对称性，因此，属于对称性问题。
对于厚壁圆筒的应力和变形的分析要综合考虑几何关系，静力平衡和物理三方面的关系。
在内压力p1和外压力p2作用下的厚壁圆筒，线弹性情况下，应力和变形分别为：1．应力径向应力：周向应力：2．变形筒壁内任一点的径向位移：二、等厚旋转圆盘对于以匀角速度 旋转的等厚圆盘，属于轴对称问题，其应力计算如下。
1．实心圆盘径向应力：周向应力：在圆盘中心，二者均达到最大值：2．有孔圆盘圆盘中心有半径为a的圆孔，径向应力和周向应力分别为：在处，有：在圆孔内边缘处，有：16.2 课后习题详解16.1 万能试验机油缸外径D=194 mm，活塞面积为0.01 m2。
F=200 kN。
试求油。
缸内侧面的应力，并求第三强度理论的相当应力3r图16-1解：根据题意，筒内径：故，圆筒所承受的内压力：3120010200.01F p MPA ⨯===，油缸内侧的应力：径向应力周向应力第三强度理论的相当应力3r σ：。
16.2 某型柴油机的连杆小头如图16-2所示。
小头外径d 3=50 mm ，内径d 2=39 mm 。
青铜衬套内径d 1=35 mm 。
连杆材料的弹性模量E=220 GPa ，青铜衬套的弹性模量E 1=115 GPa ，两种材料的泊松比皆为μ=0.3。
小头及铜衬套间的过盈量按直径计算为(0.068+0.037)mm ，其中0.068 mm 为装配过盈，0.037 mm 为温度过盈。
试计算小头与衬套间的压力。
图16-2解：根据题意，内外筒的参数如下： 内筒：，装配过盈量：外筒：，，则装配压力：16.3 炮筒内直径为150 mm ，外直径为250 mm 。
射击时筒内气体的最大压力为P 1=120 MPa 。
试求炮筒内侧面的周向应力及径向应力。
解：炮筒属于只有内压的情况，且1502507512522，====a mm b mm ，=75a mm ρ=，1=120MPa ρ。
《材料力学》第五版_刘鸿文第9_10章习题答案
0
−P
0
P
− 2P P
0
0
2P
0
−P
P
− 2P 0
0
解： a、c 桁架 b 桁架
Pcr =
Pb ≥ Pc = Pa
π 2 EI ( 2l ) 2 π 2 EI Pcr = (l ) 2
HAII MAXUN
N ≤ Pcr = 2 P N ≤ Pcr = P
π 2 EI 2 2l 2 π 2 EI P= (l ) 2 P=
8.5 ×1.43 (14 − 8.5) × 9.63 4 4 Iy = + cm = 407cm 12 12
9.6 × 143 (9.6 − 1.4) × 8.53 4 4 Iz = + cm = 1780cm 12 12
iy =
λP =
Iy A
=
407 cm = 2.51cm iz = 64.7
湖北汽车工业学院
材料力学
主讲教师：马迅
10.14 材料相同、长度相等的变截面杆和等截面杆,若两 杆的最大横截面面积相同，问哪一根杆件承受冲击的能 力强？设变截面杆直径为d的部分长为2/5l。假设H较 大，近似把动载系数取为 2H 2H 解：
Kd = 1+ 1+ ∆ st ≈ ∆ st
3 2 lW lW Nl 4Wl ∆st = ∑ = 5 + 5 = π π EA 5Eπ E D2 E d 2 4 4
湖北汽车工业学院
材料力学
主讲教师：马迅
第9+10章习题
教材：9.13、9.16、10.14 附加习题： 9-1、9-2、9-3、9-4、10-2、10-4
附加习题9-2: 1、2杆均为圆截面，直径相同，d=8mm， 材料的E=120GPa，适用欧拉公式的临界柔度为90，规定 稳定性安全系数nst=1.8，求结构的许可载荷P。 解： 应用平衡条件有
−P
0
P
− 2P P
0
0
2P
0
−P
P
− 2P 0
0
解： a、c 桁架 b 桁架
Pcr =
Pb ≥ Pc = Pa
π 2 EI ( 2l ) 2 π 2 EI Pcr = (l ) 2
HAII MAXUN
N ≤ Pcr = 2 P N ≤ Pcr = P
π 2 EI 2 2l 2 π 2 EI P= (l ) 2 P=
8.5 ×1.43 (14 − 8.5) × 9.63 4 4 Iy = + cm = 407cm 12 12
9.6 × 143 (9.6 − 1.4) × 8.53 4 4 Iz = + cm = 1780cm 12 12
iy =
λP =
Iy A
=
407 cm = 2.51cm iz = 64.7
湖北汽车工业学院
材料力学
主讲教师：马迅
10.14 材料相同、长度相等的变截面杆和等截面杆,若两 杆的最大横截面面积相同，问哪一根杆件承受冲击的能 力强？设变截面杆直径为d的部分长为2/5l。假设H较 大，近似把动载系数取为 2H 2H 解：
Kd = 1+ 1+ ∆ st ≈ ∆ st
3 2 lW lW Nl 4Wl ∆st = ∑ = 5 + 5 = π π EA 5Eπ E D2 E d 2 4 4
湖北汽车工业学院
材料力学
主讲教师：马迅
第9+10章习题
教材：9.13、9.16、10.14 附加习题： 9-1、9-2、9-3、9-4、10-2、10-4
附加习题9-2: 1、2杆均为圆截面，直径相同，d=8mm， 材料的E=120GPa，适用欧拉公式的临界柔度为90，规定 稳定性安全系数nst=1.8，求结构的许可载荷P。 解： 应用平衡条件有
刘鸿文《材料力学》(第5版)笔记和课后习题(含考研真题)详解-弯曲内力(圣才出品)
1 / 49
圣才电子书 十万种考研考证电子书、题库视频学习平台
图 4-3
2．载荷的简化 （1）集中载荷：载荷的作用范围远小于杆件轴向尺寸。 （2）分布载荷：沿轴向连续分布在杆件上的载荷，常用 q 表示单位长度上的载荷，称 为载荷集度，如风力、水力、重力。常用的有均布载荷，线性分布载荷。 （3）集中力偶
3．静定梁的基本形式 为方便梁的求解，通常将梁简化，以便得到计算简图。当梁上支反力数目与静力平衡方 程式的数目相同时，即支反力通过静力平衡方程即可完全确定时，称之为静定梁，以下三种 形式的梁均为静定梁。 （1）简支梁：一端为固定铰支座，一端为可动铰支座，如图 4-4 所示。
图 4-4 （2）外伸梁：一端或两端向外伸出的简支梁，如图 4-5 所示。
4.2 课后习题详解
5 / 49
圣才电子书 十万种考研考证电子书、题库视频学习平台
4.1 试求图 4-8 所示各梁中截面 1-1，2-2，3-3 上的剪力和弯矩，这些截面无限接近 于截面 C 或截面 D。设 F，q，a 均为已知。
图 4-8 解：（a）①1-1 截面：沿该截面断开，对右部分进行受力分析，根据平衡条件：
④若
FS
(x)
=
0 ，则
dM (x) dx
=
FS
(x)
=
0
。此时该截面上弯矩有极值（极大值或极小
值）。此外，弯矩的极值还可能出现在集中力和集中力偶作用处截面。
3．外力与内力图的内在联系
（1）斜率规律
剪力图在任一截面处的斜率值等于该截面外力分布载荷的集度值，同理弯矩图图在任一
截面处的斜率值等于该截面剪力值：
圣才电子书
十万种考研考证电子书、题库视频学习平台
圣才电子书 十万种考研考证电子书、题库视频学习平台
图 4-3
2．载荷的简化 （1）集中载荷：载荷的作用范围远小于杆件轴向尺寸。 （2）分布载荷：沿轴向连续分布在杆件上的载荷，常用 q 表示单位长度上的载荷，称 为载荷集度，如风力、水力、重力。常用的有均布载荷，线性分布载荷。 （3）集中力偶
3．静定梁的基本形式 为方便梁的求解，通常将梁简化，以便得到计算简图。当梁上支反力数目与静力平衡方 程式的数目相同时，即支反力通过静力平衡方程即可完全确定时，称之为静定梁，以下三种 形式的梁均为静定梁。 （1）简支梁：一端为固定铰支座，一端为可动铰支座，如图 4-4 所示。
图 4-4 （2）外伸梁：一端或两端向外伸出的简支梁，如图 4-5 所示。
4.2 课后习题详解
5 / 49
圣才电子书 十万种考研考证电子书、题库视频学习平台
4.1 试求图 4-8 所示各梁中截面 1-1，2-2，3-3 上的剪力和弯矩，这些截面无限接近 于截面 C 或截面 D。设 F，q，a 均为已知。
图 4-8 解：（a）①1-1 截面：沿该截面断开，对右部分进行受力分析，根据平衡条件：
④若
FS
(x)
=
0 ，则
dM (x) dx
=
FS
(x)
=
0
。此时该截面上弯矩有极值（极大值或极小
值）。此外，弯矩的极值还可能出现在集中力和集中力偶作用处截面。
3．外力与内力图的内在联系
（1）斜率规律
剪力图在任一截面处的斜率值等于该截面外力分布载荷的集度值，同理弯矩图图在任一
截面处的斜率值等于该截面剪力值：
圣才电子书
十万种考研考证电子书、题库视频学习平台

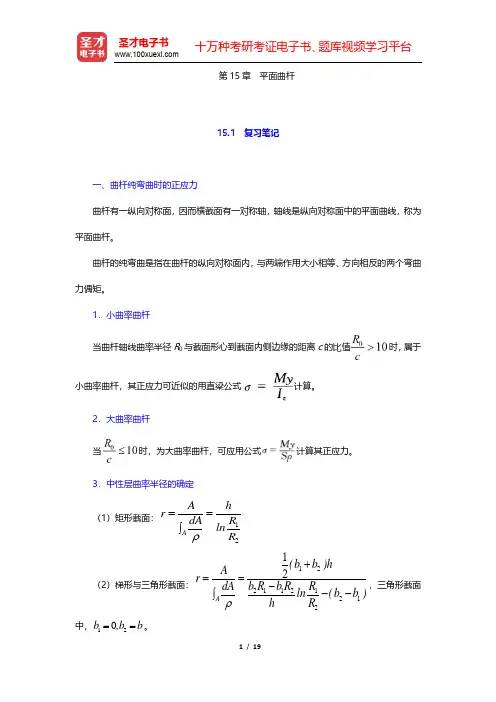

刘鸿文《材料力学》(第5版)笔记和课后习题(含考研真题)详解-平面曲杆(圣才出品)
在 y 轴两侧对称位置，各取一微面积 dA ，两部分 y 坐标相同，z 坐标数值相等但符号
相反，因而两个微面积与 y、z 和 1 的乘积数值相等但符号相反，积分为 0。故微面积与坐
标 y、z 以及 1
的乘积都两两抵消，则有 A
yzdA
=
0 ，命题得证。
图 15-3
15.5 横截面为梯形的吊钩，起重量为 F＝100 kN。吊钩的尺寸是：R1 ＝20 cm，R 2 ＝8 cm， b1 ＝3 cm， b2 ＝8 cm。试计算危险截面 mm 上的最大拉应力。
15.3 作用于开口圆环外周上的均布压力 p＝4 MPa，圆环的尺寸为 R1 ＝4 cm，R 2 ＝1 cm，b＝0.5 cm。试求最大正应力。
解：根据题意，矩形截面的
轴线曲率半径：
则
，
中性层曲率半径：
故截面对中性轴的静矩：
图 15-2 ，为大曲率杆。
在均布压力作用下的合力：
作用在横截面上的弯矩： 最大拉应力发生在离曲率中心最近的内侧边缘上，因此：
15.7 T 形截面的曲杆如图 15-6 所示。设 F＝450 N，l＝70 cm，R＝20 cm。试绘出 截面 m-m 上的应力分布图。
图 15-6 解：截面形心到截面内侧边缘的距离：
则 T 截面可看作是两个矩形组成的截面，其上纤维的曲率半径分别为：
轴线曲率半径：
则
6 / 19
圣才电子书
十万种考研考证电子书、题库视频学习平台
图 15-4
解：根据题意，梯形截面的
轴
线
曲
率
半
径
：
则
，
中性层曲率半径：
，为大曲率杆。
故截面对中性轴的静矩为： m-m 截面离曲率中心最近的内侧边缘拉应力最大，值为：
