最新机械基础轮系练习题
第六章轮系测试题及答案
第六章轮系测试题及答案一、选择题1. 齿轮传动中，齿数比是指（）。
A. 齿轮的齿数B. 两个齿轮的齿数之比C. 齿轮的直径比D. 齿轮的周长比答案：B2. 轮系中，行星轮的作用是（）。
A. 传递动力B. 改变传动比C. 改变旋转方向D. 以上都是答案：D3. 在齿轮传动中，如果主动轮的转速为1000转/分钟，从动轮的齿数是主动轮的两倍，那么从动轮的转速为（）。
A. 500转/分钟B. 2000转/分钟C. 1000转/分钟D. 无法确定答案：A二、填空题1. 轮系中，如果主动轮的齿数为30，从动轮的齿数为60，那么齿数比为______。
答案：1:22. 在一个行星轮系中，太阳轮的转速为200转/分钟，行星轮的转速为100转/分钟，那么行星架的转速为______。
答案：150转/分钟三、简答题1. 请简述轮系的基本组成。
答案：轮系通常由主动轮、从动轮、行星轮和行星架组成。
2. 轮系在机械传动中有什么作用？答案：轮系在机械传动中主要用于改变转速和扭矩，实现动力的传递和分配。
四、计算题1. 已知一个齿轮传动系统，主动轮齿数为40，从动轮齿数为80，求传动比。
答案：传动比为2:1。
2. 一个行星轮系中，太阳轮齿数为20，行星架固定，行星轮齿数为40，求行星轮的转速，如果太阳轮的转速为500转/分钟。
答案：行星轮的转速为1000转/分钟。
五、论述题1. 论述齿轮传动和轮系传动在机械设计中的重要性。
答案：齿轮传动和轮系传动在机械设计中具有至关重要的作用。
它们不仅可以实现动力的高效传递，还可以通过改变齿数比来调整转速和扭矩，满足不同的工作需求。
此外，轮系传动还可以实现复杂的运动控制，如改变旋转方向和实现多轴驱动等，对于提高机械设备的性能和灵活性具有重要意义。

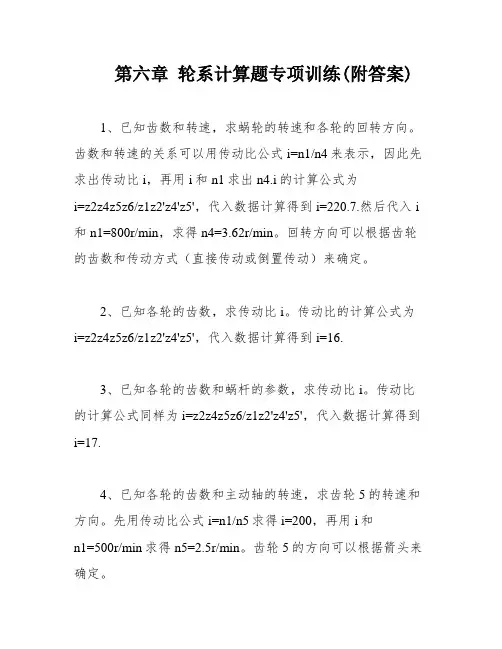

第六章-轮系计算题专项训练(附答案)
第六章轮系计算题专项训练（答案）1、如图所示，已知：z1=16，32，z2，=20，z3=40，蜗杆z3，=2，蜗轮z4=40，n1=800。
试求蜗轮的转速n4并确定各轮的回转方向。
2、在图示轮系中，已知z1、z2、z2'、z3、z4、z4'、z5、z5'、z6。
求传动比i16。
i162z4z5z61z2'z4'z5'3、图示轮系中蜗杆1为双头左旋蜗杆Z1=2，转向如图所示。
蜗轮的齿数为Z2=50，蜗杆2为单头右旋蜗杆Z2’=1, 蜗轮3的齿数为Z3=40, 其余各轮齿数为Z3’=30, Z4=20, Z4’=26, Z5=18, Z5’=46, Z6=16, Z7=22。
求i17。
i172Z3Z4Z5Z6Z71Z2'Z3'Z4'Z5'Z6=50*40*20*18*22/2*1*30*26* 46= 220.74、在习题图8所示的轮系中，已知z1=15 , z2=25 , z2’=15 , z3=30 , z3’=15 , z4=30, z4’=2 , z5=60, 若n1=500 ，求齿轮5转速的大小和方向。
（n 5=2.5 , 顺时针）2002151515603030254534231251=⨯⨯⨯⨯⨯⨯=='''z z z z z z z z n n ，)/(5.220050020015m r n n ===；齿轮5的方向可以画箭头确定。
5、在图示轮系中，已知z 1、z 2、z 2'、z 3、z 4、 z 4'、 z 5、 z 5'、z 6。
求传动比i 16。
6、如图所示轮系，已知122344524,46,23,48,35,20,48z z z z z z z ''=======，1O 为主动轴。
试计算轮系的传动比15i 并确定齿轮5的转动方向。
第六章 轮系计算题专项训练(附答案)
第六章轮系计算题专项训练(附答案)1、已知齿数和转速，求蜗轮的转速和各轮的回转方向。
齿数和转速的关系可以用传动比公式i=n1/n4来表示，因此先求出传动比i，再用i和n1求出n4.i的计算公式为i=z2z4z5z6/z1z2'z4'z5'，代入数据计算得到i=220.7.然后代入i 和n1=800r/min，求得n4=3.62r/min。
回转方向可以根据齿轮的齿数和传动方式（直接传动或倒置传动）来确定。
2、已知各轮的齿数，求传动比i。
传动比的计算公式为i=z2z4z5z6/z1z2'z4'z5'，代入数据计算得到i=16.3、已知各轮的齿数和蜗杆的参数，求传动比i。
传动比的计算公式同样为i=z2z4z5z6/z1z2'z4'z5'，代入数据计算得到i=17.4、已知各轮的齿数和主动轴的转速，求齿轮5的转速和方向。
先用传动比公式i=n1/n5求得i=200，再用i和n1=500r/min求得n5=2.5r/min。
齿轮5的方向可以根据箭头来确定。
5、已知各轮的齿数，求传动比i。
传动比的计算公式同样为i=z2z4z5z6/z1z2'z4'z5'，代入数据计算得到i=16.6、已知各轮的齿数和主动轴的转速，求传动比i和齿轮5的转动方向。
传动比的计算公式同样为i=z2z4z5z6/z1z2'z4'z5'，代入数据计算得到i=40.齿轮5的方向可以根据箭头来确定。
7、已知各轮的齿数和蜗杆的参数，求传动比i和轮6的转速和方向。
传动比的计算公式同样为i=z2z4z5z6/z1z2'z4'z5'，代入数据计算得到i=4.轮6的转速可以用传动比公式i=n1/n6求得，代入n1=1200r/min和i=4计算得到n6=300r/min。
轮6的方向可以根据蜗杆的旋转方向和箭头来确定。
(完整版)第三单元测试题(轮系)答案
第三单元测试题（轮系） 班级 姓名 学号一、 单项选择题1 轮系的下列功用中，哪一功能必须依靠行星轮系实现（ D ）。
A 实现变速传动B 实现大的传动比C 实现分路传动D 实现运动的合成和分解2 定轴轮系有下列情况：（1）所有齿轮轴线平行； （2）首末两轮轴线平行；（3）首末两轮轴线不平行； （4）所有齿轮轴线都不平行。
其中有多少种情况的传动比冠以正负号（ B ）。
A 1种B 2 种C 3种D 4种3 定轴轮系有下列情况：（1）所有齿轮轴线都不平行；（2）所有齿轮轴线平行；（3）首末两轮轴线平行；（4）所有齿轮之间都是外啮合；（5）所有齿轮都是圆柱齿轮。
其中有多少种适用（-1）m 法（m 为外啮合次数）决定传动比的正负号（A ）A 1种B 2 种C 3种D 4种4 某人总结惰轮在轮系中的作用如下：（1）改变从动轮转向；（2）改变从动轮转速；（3）调节轮轴间距；（4）提高齿轮强度。
其中有多少条是正确的（B ）。
A 1条B 2条C 3条D 4条5 行星轮系转化轮系传动比HB H A H AB n n n n i --=若为负值，则齿轮A 与齿轮B 的转向（C ） A 一定相同 B 一定相反 C 不一定D 与传动比正负无关二、计算题。
所示，(按定轴轮系计算好了)解: (1) 划分轮系1-2-2’-3-A(H)构成一周转轮系3’-4-4’-5-A(H)构成一周转轮系(2) 分别计算各分轮系的传动比 ( 注意正负号). 1-2-2’-3-A(H)构成的周转轮系: 334)()('2132313113-=-=--==z z z z n n n n n n i H H H H H (1) 3’-4-4’-5-A(H)构成的周转轮系3433)()('4'3545'35'35'3-=-=--==z z z z n n n n n n i H H H H H(2) (3) 联立求解n 5=0 , n H =n A , n 3=n 3’式(1)乘以式(2)即可计算出结果.n A =-150r/min, 转向与n 1方向相反.3 如图所示轮系中，设已知各轮齿数z 1=25，z 2=20，z 3=65，z 4=60，z 5=20，z 6=20，试求传动比i 14。
机械基础轮系试题及答案
机械基础轮系试题及答案一、选择题（每题2分，共10分）1. 轮系中，若主动轮转速为n1，从动轮转速为n2，传动比i为：A. n1/n2B. n2/n1C. n1*n2D. n1-n2答案：B2. 轮系中，若主动轮齿数为Z1，从动轮齿数为Z2，传动比i为：A. Z1/Z2B. Z2/Z1C. Z1*Z2D. Z1-Z2答案：B3. 轮系中，若主动轮直径为D1，从动轮直径为D2，传动比i为：A. D1/D2B. D2/D1C. D1*D2D. D1-D2答案：B4. 轮系中，若主动轮扭矩为T1，从动轮扭矩为T2，传动比i为：A. T1/T2B. T2/T1C. T1*T2D. T1-T2答案：B5. 轮系中，若主动轮功率为P1，从动轮功率为P2，传动比i为：A. P1/P2B. P2/P1C. P1*P2D. P1-P2答案：B二、填空题（每题2分，共10分）1. 轮系中，传动比i的计算公式为_________。
答案：主动轮转速/从动轮转速或主动轮齿数/从动轮齿数或主动轮直径/从动轮直径2. 轮系中，若主动轮转速为n1，从动轮转速为n2，则传动比i=_________。
答案：n1/n23. 轮系中，若主动轮齿数为Z1，从动轮齿数为Z2，则传动比i=_________。
答案：Z1/Z24. 轮系中，若主动轮直径为D1，从动轮直径为D2，则传动比i=_________。
答案：D1/D25. 轮系中，若主动轮扭矩为T1，从动轮扭矩为T2，则传动比i=_________。
答案：T2/T1三、简答题（每题5分，共20分）1. 描述轮系中传动比的物理意义。
答案：传动比表示轮系中主动轮与从动轮转速或齿数或直径的比值，反映了轮系的减速或增速效果。
2. 轮系中，为什么主动轮与从动轮的转速比等于它们的齿数比？答案：因为轮系中齿轮的啮合关系使得主动轮与从动轮的齿数比决定了它们的转速比，即齿数多的轮转速慢，齿数少的轮转速快。
机械设计基础轮系习题
1.如图所示轮系中，2525==z z ，202='z ，组成轮系的各齿轮模数相同。
齿轮1'和3'轴线重合，且齿数相同。
求轮系传动比54i 。
解：如图，5-2-2’-3-4组成周转轮系453i ='25324345z z zz n n n n =--5-2-1-4组成周转轮系514145451z zn n n n i -=--=因为齿轮1，5同轴，所以5221r r r r +=-又因为组成轮系的各齿轮模数相同，所以75252522521=+⨯=+=z z z 同理，'2325r r r r +=+所以30202525'2253=-+=-+=z z z z所以453i =2320253025'25324345=⨯⨯==--z z z z n n n n (1)-32575-514145451==-=--=z z n n n n i (2)又因为齿轮1'和3'轴线重合，且齿数相同，所以31n n -=…………（3） 连立（1）（2）（3）式解得45-5n n = 所以54554-==n n i ，负号表示齿轮5与杆4转向相反 2.如图所示轮系，已知各轮齿数为：Z 1=28，Z 2=20，Z 3=68，372Z '=，1424Z Z '==,齿轮4的转速n 4=100转/分。
试求H 的转速n H 及回转方向。
解：如图，1-2-3-H 组成周转轮系所以7178682311331-=-=-=--=z z n n n n i H H H因为317224'34'34===z z n n ，所以3100'33==n n 转/分又因为124244,1'14-=-=-=z z n n ，所以100'11-==n n 转/分 所以717100310013-=---=--H HHHn n n n n n ，解得 5.56-=H n 转/分，负号表示转向与齿轮4相反3.在图示轮系中，已知各轮齿数为1330Z Z ==，902=Z ，240Z '=，340Z '=，430Z =，311'H4n 32'4试求传动比IH i ，并说明I 、H 轴的转向是否相同？解：如图，2’-3-3’-4-H 组成周转轮系，设4为主动轮9163030404034'2'3'24'42=⨯⨯==--=z z z z n n n n i H H H 又因为330901221===z z n n ，所以'22133n n n == 又因为4为机架，所以04=n 所以9163101'24=--=--HH H H n n n n n n n ，解得3125.111===H H IH n n i i I 、H 轴的转向相同4.如图所示轮系中，已知各轮的齿数为z 1=12，z 2=52，z 3=76，z 4=49，z 5=12，z 6=73。

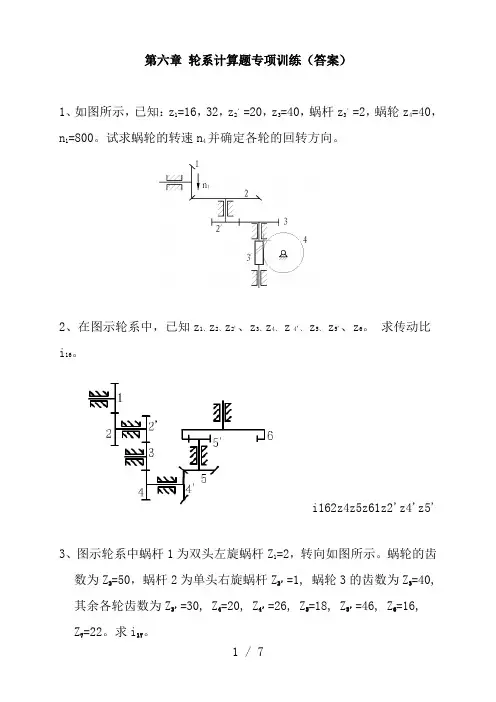

第六章-轮系计算题专项训练(附答案)
第六章-轮系计算题专项训练(附答案)第六章轮系计算题专项训练（答案）1、如图所示，已知：z1=16，z=32，z2，=20，z3=40，蜗杆z3，=2，蜗轮z4=40，n1=800r/min。
试求蜗轮的转速n4并确定各轮的回转方向。
2、在图示轮系中，已知z1、z2、z2'、z3、z4、z4'、z5、z5'、z6。
求传动比i16。
i16=z2z4z5z6/z1z2'z4'z5'3、图示轮系中蜗杆1为双头左旋蜗杆Z1=2，转向如图所示。
蜗轮的齿数为Z2=50，蜗杆2为单头右旋蜗杆Z2’=1, 蜗轮3的齿数为Z3=40, 其余各轮齿数为Z3’=30,Z4=20, Z4’=26, Z5=18, Z5’=46, Z6=16, Z7=22。
求i17。
i17=Z2Z3Z4Z5Z6Z7/Z1Z2'Z3'Z4'Z5'Z6=50*40*20*18*22/2*1*30*26*46= 220.74、在习题图8所示的轮系中，已知z1=15 , z2=25 , z2’=15 , z3=30 , z3’=15 , z4=30,z4’=2 , z5=60, 若n1=500 r/min，求齿轮5转速的大小和方向。
（n5=2.5 r/min , 顺时针）2002151515603030254534231251=⨯⨯⨯⨯⨯⨯=='''zzzzzzzznn，)/(5.220050020015m r n n ===；齿轮5的方向可以画箭头确定。
5、在图示轮系中，已知z 1、z 2、z 2'、z 3、z 4、 z 4'、z 5、 z 5'、z 6。
求传动比i 16。
6、如图所示轮系，已知122344524,46,23,48,35,20,48z z z z z z z ''=======，1O 为主动轴。
轮系 试题
轮系一、判断题（正确 T ，错误 F ）1. 定轴轮系是指各个齿轮的轴是固定不动的。
（ ）2. 单一周转轮系具有一个转臂。
（ ）3. 单一周转轮系中心轮和转臂的轴线必须重合。
（ ）4. 周转轮系中的两个中心轮都是运动的。
（ ）5. 转化轮系的传动比可用定轴轮系求解，因此转化轮系中j g gj n n i =的数值为有齿轮g 到j 间所有 从动轮齿数相乘积与所有主动轮齿数相乘积的比值。
（ ）6. 行星轮系和差动轮系的自由度分别为1和2，所以只有差动轮系才能实现运动的合成或分解。
（ ）二、单项选择题1. 行星轮系的自由度为（ ）。
A 1B 2C 3D 1或22. （ ）轮系中必须有一个中心轮是固定不动的。
A 定轴B 周转C 行星D 差动3. （ ）轮系中两个中心轮都是运动的。
A 定轴B 周转C 行星D 差动4. （ ）轮系不能用转化轮系传动比公式求解。
A 定轴B 混合C 行星D 差动5. 每个单一周转轮系具有（ ）个转臂。
A 0B 1C 2D 36. 每个单一周转轮系中心轮的数目应为（ ）。
A 3B 2C 1D 1或27. 每个单一周转轮系中，转臂与中心轮的几何轴线必须（ ）。
A 交错B 相交C 重合D 平行8. 两轴之间要求多级变速传动，选用（ ）轮系合适。
A 定轴B 行星C 差动D B 和C9. 三轴之间要求实现运动的合成或分解，应选用（ ）。
A 定轴轮系B 行星轮系C 差动轮系D A 和B三、填空题1. 轮系的主要功用是 、 、 、 。
2. 定轴轮系是指 。
3. 周转轮系是指 。
4. 求解混合轮系的传动比，首先必须正确地把混合轮系划分为 和各 个 ，并分别列出它们的 计算公式，找出其相互联系， 然后 。
四、计算题1. 在图示轮系中，设已知双头右旋蜗杆的转速r/m in 9001=n ，602=z ，252='z ，203=z ，253='z ，204=z ，304='z ，355=z ，285='z ，1356=z ，求6n 的大小和方向。
第11章轮系习题答案
一、填空题：1．轮系可以分为：定轴轮系和 周转轮系 。
2．定轴轮系是指：当轮系运动时，各轮轴线位置固定不动的轮系；周转轮系是指：轮系运动时，凡至少有一个齿轮的轴线是绕另一齿轮的轴线转动的轮系。
3．周转轮系的组成部分包括：太阳轮 、 行星轮 和 行星架 。
4．行星轮系具有1个自由度，差动轮系有 2自由度。
5、行星轮系的同心条件是指：要使行星轮系能正常运转，其基本构件的回转线必须在同一直线上。
6、确定行星轮系中各轮齿数的条件包括：传动比条件、同心条件、均布条件、邻接条件。
7、正号机构和负号机构分别是指：转化轮系的传动比H 1n i 为正号或者负号的周转轮系。
动力传动中多采用 负号 机构。
二、分析计算题1、在图示的车床变速箱中，移动三联齿轮a 使3’和4’啮合。
双移动双联齿轮b 使齿轮5’和6’啮合。
已知各轮的齿数为z 1=42，582=z ,38'3=z ,42'4=z ,48'5=z ,48'6=z 电动机的转速为n 1=1445r/min ，求带轮转速的大小和方向。
解：3858483842484258'5'31'6'426116-=⨯⨯⨯⨯=-==z z z z z z n n i min /9466r n -=(与电动机转动方向相反)2、在图示的轮系中，已知各轮齿数为20z z z z z 65321=====,已知齿轮1、4、5、7为同轴线，试求该轮系的传动比17i 。
（1）z z z z z 41231225520100=++==⨯= z z z z 75612332060=+==⨯=（2）iz z z z zz z z z z17323467123561=-()=-⨯⨯=-100602020153、在图示轮系中，已知：蜗杆为单头且右旋，转速n11440= r/min，转动方向如图示，其余各轮齿数为：402=z，20'2=z，303=z，18'3=z，544=z，试：（1）说明轮系属于何种类型；（2）计算齿轮4得转速n4；（3）在图中标出齿轮4的转动方向。
(完整版)机械基础轮系练习题
XXXXX学校《机械基础》练习题一、填空题1．由一系列相互啮合齿轮所构成的传动系统称为_________．2．按照轮系传动时各齿轮的轴线位置是否固定，轮系分为________和________两大类．3．当轮系运转时，所有齿轮几何轴线的位置相对于机架固定不变的轮系称为_______．4．轮系中，既有定轴轮系又有行星轮系的称为________．5．采用行星轮系，可以将两个独立的运动_______为一个运动，或将一个运动_______为两个独立的运动．6．轮系中含有圆锥齿轮、蜗轮蜗杆、齿轮齿条，其各轮转向只能用_________的方法表示．7．定轴轮系中的传动比等于_________的转速之比，也等于该轮系中________与_______之比．8．在各齿轮轴线相互平行的轮系中，若齿轮的外啮合对数是偶数，则首轮与末轮的转向_______；若为奇数，则首轮与末轮的转向__________．9．在轮系中，惰轮常用于传动距离稍__________和需要改变________的场合．10.在轮系中，末端件若是齿轮齿条，它可以把主动件的________运动变为齿条的______运动．11.轮系的特点：(1)可获得_________的传动比；(2)可实现__________距离传动；(3)可实现________、________要求；(4)可_________或__________运动．12.平面定轴轮系中传动比计算公式为_________，其中(-1)的n次方，n表示 ________．若(-1) 的n次方为正，则首、末两轮转向____．13.定釉轮系中任一从动件的转速计算公式为______________________.14.定轴轮系末端通常有下列三种传动形式，则末端件的移动速度v(或移动距离L)的计算公式分别为： (1)末端为螺旋传动时：________________ (2)末端为滚动轮传动时：______________ (3)末端为齿轮齿条传动时：_____________二、单选题1．若齿轮与轴之间( )，则齿轮与轴各自转动，互不影响．A.空套 B．固定 c．滑移 D．空间配合2．如图所示的轮系中，设已知Z1= Z2=Z3′=Z4= 20，Z3=Z5= 60，又齿轮1、3、3′与5同轴线，试求传动比i15。
轮系习题
轮系习题11-1 在图示的轮系中，已知各轮齿数为z z z z z 1235620=====，已知齿轮1、4、5、7为同轴线，试求该轮系的传动比i17。
题11-1图11-2 在如图所示的电动三爪卡盘传动轮系中，已知各轮齿数为16z =，2225z z '==，357z =，456z =，试求传动比14i 。
题11-2图578z =，6726z z ==。
试求传动比1H i 。
题11-3图 题11-4图11-4 图示为一电动卷扬机简图，所有齿轮均为标准齿轮，模数4m =（mm ），各轮齿数为124z =，2218z z '==，3321z z '==，463z =，518z =，6618z z '==。
试求：（１）齿数7?z = （２）传动比17?i =11-5 在图示的轮系中，齿轮均是标准齿轮正确安装，轮１顺时针转动，已知各轮齿数为120z =，225z =，425z =，520z =，试求传动比1i Ⅱ和Ⅱ轴的转向。
题11-5图动比16i 。
题11-6图11-7 在图示的轮系中，各齿轮均为标准齿轮，并已知其齿数分别为134z =，222z =，418z =，535z =。
试求齿数3z 及6z ，并计算传动比12H i11-8 求图示卷扬机减速器的传动比1H i 。
若各轮的齿数为124z =，248z =，230z '=，360z =，320z '=，440z =，4100z '=。
题11-8图11-9 在图示轮系中，已知各齿轮的齿数分别为128z =，378z =，424z =，680z =，若已知12000n =r/min 。
当分别将轮3或轮6刹住时，试求行星架的转速H n 。
题11-9图11-10 在图示的轮系中，已知各轮齿数：11z =，240z =，224z '=，372z =，318z '=，4114z =，蜗杆左旋，转向如图示。
最新机械基础齿轮、轮系练习题
1.判断题(本大题共24小题，总计24分)1.(1分) 由一系列齿轮组成的系统称为轮系。
（）2.(1分) 轮系中的某一个中间齿轮，既可以是前级齿轮副的从动轮，又可以是后一级齿轮副的主动轮。
（）3.(1分) 只改变传动比的大小，不改变转向的齿轮称为惰轮。
（）4.(1分) 轮系可分为定轴轮系和周转轮系两种。
（）5.(1分) 轮系中的惰轮可以改变从动轮的转向和轮系传动比的大小。
（）6.(1分) 轮系传动既可用于相距较远的两轴间传动，又可获得较大的传动比。
（）7.(1分) 轮系中使用惰轮，即可变速又可换向。
（）8.(1分) 主动轮与从动轮间加奇数个惰轮，主动轮与从动轮的回转方向相反。
（）9.(1分) 当主动轴的转速不变，使用滑移齿轮变换啮合位置，可以使从动轴获得不同的转速。
（）10.(1分) 定轮轴系不可以把旋转运动变为直线运动。
（）11.(1分) 轮系可以达到很大的转动比，可以实现较远的距离的转动。
（）12.(1分) 采用轮系传动可以实现无级变速。
（）13.(1分) 在行星轮系中，可以有两个以上的中心轮转。
（）14.(1分) 周转轮系的传动比可以按定轴轮系传动比的计算公式计算得出。
（）15.(1分) 周转轮系中所有齿轮的轴线位置均固定不变。
（）16.(1分) 在周转轮戏中，中心轮和行星架的运转轴线必须重合，否则便不能转动。
（）17.(1分) 轮系可以分为定轴轮系和周转轮系。
其中，差动轮系属于定轴轮系。
（）18.(1分) 减速器常用于原动机与工作机之间，作为减速的转动装置。
（）19.(1分) 一对外啮合的齿轮传动，两轮的转向相同，传动比取正值。
（）20.(1分) 定轴轮系的传动比等于各对齿轮传动比的连乘积.。
（）21.(1分) 定轴轮系可以用画箭头法表示各轮转向。
（）22.(1分) 三星轮变向和滑移齿轮变向都属于加惰轮的轮系。
（）23.(1分) 轮系中，至少有一个齿轮的几何轴线相对机架的位置是变化的轮系称为行星轮系。
轮系习题(1)
第六章轮系及其设计6-1 如图所示为一手摇提升装置，其中各齿轮齿数均已知，试求传动比，并指出当提升重物时手柄的转向（在图中用箭头标出）。
题6-1 题6-26-2 如图所示为一滚齿机工作台传动机构，工作台与蜗轮5固联。
若已知（右旋），滚刀（左旋），。
今要切制一个齿数的齿轮，应如何选配挂轮组的齿数、和。
6-3 如图所示为绕线机的计数器。
图中1为单头蜗杆，其一端装手把，另一端装被绕制线圈。
2、3为两个窄蜗轮，。
在计数器中有两个刻度盘，在固定刻度盘的一周上有100个刻度，在与蜗轮2固联的活动刻度盘的一周上有99个刻度，指针与蜗轮3固联。
问指针在固定刻度盘上和活动刻度盘上的每一格读数各代表绕制线圈的匝数是多少？又在图示情况下，线圈已绕制了多少匝？题6-3 题6-46-4图a、b所示为两个不同结构的圆锥齿轮周转轮系，已知。
求两轮系？6-5 在图示轮系中，已知z1=60，z2=15，z3=18，各轮均为标准齿轮，且模数相同。
试决定z4并计算传动比H i 1的大小及系杆H题 6-5 题 6-66-6 在图示的双级行星齿轮减速器中，各齿轮的齿数为：z1=z6=20，z3=z6=40，z2=z5=10，试求：1）当固定齿轮4时，传动比21H i ； 2）当固定齿轮3时，传动比21H i 。
6-7 在图示的脚踏车里程表的机构中，C 为车轮轴，各轮齿数为z1=17，z3=23，z4=19，204='z ，z5=24。
设轮胎受压变形后使28英寸的车轮的有效直径为0.7m ，当车行1km 时，表上的指针刚好回转一周，求齿轮2的齿数z2。
题 6-7 题 6-86-8、图示轮系中，z z 1325==，z 5100=，z z z 24620===,试区分哪些构件组成定轴轮系？哪些构件组成周转轮系？哪个构件是转臂H ？传动比i16=?6-9、在 图 示 的 轮 系 中， 已 知 齿 轮1 的 转 速n 1120= r/min ， 转 向 如 图 所 示， 而 且 z 140=， z 220=， 求： （1）z 3=?（2）n 30=时， 齿 轮2 的 转 速n 2=?( 大 小 和 转 向） （3）n 20=时， 齿 轮3 的 转 速n 3=?( 大 小 和 转 向)题 6-9 题 6-106-10、在 图 示 轮 系 中， 已 知 各 轮 齿 数 为z 130＝，z 225＝，z z 3424==，z 518=， z 6121＝， n A =48 r/min ，n B =316 r/min ， 方 向 如 图 所 示， 试 求 轮6 的 转 速n 6。
轮系测试题
第六章轮系测试题姓名分数一、单项选择题1、若齿轮与轴各自转动、互不影响则齿轮与轴的关系是( )。
A. 空套B.固定C.滑移2、齿轮与轴之间滑移是指齿轮与轴周向固定、齿轮可沿( )。
A. 周向滑移B. 轴向滑移C. 周向与轴向滑移3、在机械传动中为了获取较大的传动比可采纳的传动是 ( ) 。
A. 齿轮B.蜗杆C.轮系4、在机械传动中将主动轴的一种转速变换为从动轴的多种转速或需要改变从动轴的展转方向采纳的传动是( )。
A. 齿轮B.蜗杆C.轮系(5、轮系运行时全部齿轮的几何轴线地点相关于机架固定不变的轮系是)。
A. 定轴轮系B.周转轮系C.混淆轮系6、轮系运行时起码有一个齿轮的几何轴线相关于机架的地点是不固定的、而是绕另一个齿轮的几何轴线转动的轮系是( )。
A. 定轴轮系B.周转轮系 C .混淆轮系7、齿轮在轴上的固定方式有几种()。
8、齿轮与轴之间固定即齿轮与轴一起转动也不可以沿轴向挪动的固定方式称为()。
A. 固定 B.空套 C.滑移9、齿轮与轴滑移是指齿轮可沿轴向方向挪动、在周向的方向是齿轮与轴()。
A. 固定B.空套C.滑移10、齿轮与轴一起转动、但齿轮可沿轴向滑移的固定方式称为( )。
A. 固定B.空套C.滑移11、能够作较远距离传动的机构是 ()。
A. 齿轮B.轮系C.蜗杆12、一对外啮合的齿轮传动中、两轮的旋转方向()。
A. 同样B.相反C.没关系13、一对内啮合的齿轮传动中、两轮的旋转方向()。
A. 同样B.相反C.没关系14、利用中间齿轮能够改变从动齿轮的()。
A. 速度B.转向C.大小15、在轮系中各齿轮轴线相互平行时、若外啮合齿轮的对数是偶数则首轮与末轮的转向 ()。
A. 同样B.相反C.没关系16、在轮系中对总传动比毫无影响但起到改变齿轮副中从动轮展转方向作用的齿轮被称为 ( )。
A. 主动轮B.从动轮C.惰轮17、定轴轮系传动比大小与轮系中惰轮的齿数( )。
A. 没关B.成正比C.成反比18、若主动轴转速为1200r/min 、若要求从动轴获取12r/min 的转速应采纳的传动是( )。
《机械设计基础》试题库_轮系
第 5 章 轮系习题与参考答案一、复习思考题1．为什么要应用轮系？试举出几个应用轮系的实例？2．何谓定轴轮系？何谓周转轮系？行星轮系与差动轮系有何区别？ 3．什么叫惰轮？它在轮系中有什么作用？4．定轴轮系的传动比如何计算？式中( - 1) m 有什么意义？ 5．定轴轮系末端的转向怎样判别？6．如果轮系的末端轴是螺旋传动，应如何计算螺母的移动量？二、填空题1．由若干对齿轮组成的齿轮机构称为 。
轮系三种。
3．对平面定轴轮系， 始末两齿轮转向关系可用传动比计算公式中 的符号来判定。
4．行星轮系由 、 和 三种基本构件组成。
5．在定轴轮系中，每一个齿轮的回转轴线都是 的。
7．如果在齿轮传动中，其中有一个齿轮和它的绕另一个旋转，则这轮系就叫周转轮系。
8．旋转齿轮的几何轴线位置均 的轮系，称为定轴轮系。
9．轮系中 两轮 之比，称为轮系的传动比。
10．加惰轮的轮系只能改变 的旋转方向，不能改变轮系的 。
n11．一对齿轮的传动比，若考虑两轮旋转方向的同异，可写成 i = 1 = 士 ——。
n212．定轴轮系的传动比， 等于组成该轮系的所有 轮齿数连乘积与所有轮 齿数连乘积之比。
13．在周转转系中，凡具有几何轴线的齿轮，称中心轮，凡具有几何轴线的齿轮，称为行星轮，支持行星轮并和它一起绕固定几何轴线旋转的构件，称为 。
14．周转轮系中，只有一个 时的轮系称为行星轮系。
15．转系可获得 的传动比，并可作距离的传动。
16．转系可以实现要求和 要求。
2．根据轮系中齿轮的几何轴线是否固定，可将轮系分 轮系、 轮系和6．惰轮对 并无映响，但却能改变从动轮的 方向。
17．转系可以运动，也可以运动。
18．采用周转轮系可将两个独立运动为一个运动，或将一个独立的运动成两个独立的运动。
19．差动轮系的主要结构特点，是有两个。
20．周转轮系结构尺寸，重量较。
21．周转轮系可获得的传动比和的功率传递。
三、判断题1 ．转系可分为定轴轮系和周转轮系两种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XXXXX学校《机械基础》练习题
一、填空题
1．由一系列相互啮合齿轮所构成的传动系统称为_________．
2．按照轮系传动时各齿轮的轴线位置是否固定，轮系分为________和________两大类．
3．当轮系运转时，所有齿轮几何轴线的位置相对于机架固定不变的轮系称为_______．
4．轮系中，既有定轴轮系又有行星轮系的称为________．
5．采用行星轮系，可以将两个独立的运动_______为一个运动，或将一个运动_______为两个独立的运动．6．轮系中含有圆锥齿轮、蜗轮蜗杆、齿轮齿条，其各轮转向只能用_________的方法表示．
7．定轴轮系中的传动比等于_________的转速之比，也等于该轮系中________与_______之比．
8．在各齿轮轴线相互平行的轮系中，若齿轮的外啮合对数是偶数，则首轮与末轮的转向_______；若为奇数，则首轮与末轮的转向__________．
9．在轮系中，惰轮常用于传动距离稍__________和需要改变________的场合．
10.在轮系中，末端件若是齿轮齿条，它可以把主动件的________运动变为齿条的______运动．
11.轮系的特点：(1)可获得_________的传动比；(2)可实现__________距离传动；(3)可实现________、________要求；(4)可_________或__________运动．
12.平面定轴轮系中传动比计算公式为_________，其中(-1)的n次方，n表示 ________．若(-1) 的n次方为正，则首、末两轮转向____．
13.定釉轮系中任一从动件的转速计算公式为______________________.
14.定轴轮系末端通常有下列三种传动形式，则末端件的移动速度v(或移动距离L)的计算公式分别为： (1)末端为螺旋传动时：________________ (2)末端为滚动轮传动时：______________ (3)末端为齿轮齿条传动时：_____________
二、单选题
1．若齿轮与轴之间( )，则齿轮与轴各自转动，互不影响．
A.空套 B．固定 c．滑移 D．空间配合
2．如图所示的轮系中，设已知Z1= Z2=Z3′=Z4= 20，Z3=Z5= 60，又齿轮1、3、3′与5同轴线，试求传动比i15。
( ) A.3 B．6 C．9 D．
12
3．汽车后桥传动轴部分组成的轮系为( )
A.平面定轴轮系 B．空间定轴轮系 c．周转轮系 D．都有可能
4．定轴轮系传动比大小与轮系中惰轮的齿数 ( ) A.无关 B．有关，成正比 C．有关，成反比D．有关，不成比例
5．若主动轴转速为1 200 r/min，若要求从动轴获得12 r/min的转速，应采用( )传动．
A. -对直齿圆柱齿轮 B．链 c．轮系 D．蜗轮蜗杆6．关于轮系的说法，正确的是 ( )
A.所有机械传动方式中，轮系的传动比最大
B．轮系靠惰轮变速，靠离合器变向 C．周转轮系只能实现运动的合成与分解 D．轮系的传动比，是构成该轮系所有机械传动方式传动叱的连乘积
7．在轮系中，两齿轮间若增加( )个惰轮时，首、末两轮的转向相同．
A.奇数 B．偶数 c．任意数 D．以上都可以
8．轮系的末端是螺旋传动，已知末端轴转速行n=80 r/min，三线螺杆的螺距为4 mm，则螺母每分钟移动距离为( )mm．
A. 240 B．320 C．960 D. 160
9．轮系的末端是齿轮齿条传动，已知小齿轮的模数，m=3 mm，齿数z=25，末轴转速n=75r/mln，则齿条每分钟移动的距离为( )mm.
A．17662.5 B．5625 C.5887.5 D．8331
10.如图所示轮系，Ⅳ轴可得到几种转速( )
A.3种 B．6种 C．9种 D．12种
三、计算题
1．如图所示为多刀半自动车床主轴箱传动系统．已知带轮直径D1=D2-=180 mm，z1=45，z2=72，z3=36，z4 =81，z5 =59，z6 =54，z7=25，z8=88.试求当电动机转速n=1443 r/min时，主轴Ⅲ的各级转速.
2．图为汽车四档变速箱传动简图，已知z1=25，z2=55，z3=46，z4=30，z5=42，z6 =38，z7=z8=18，A、B为离合器，试求出四个档位的传动比．
3．如图所示定轴轮系中，已知，以n1=1440 r/min，各齿轮的齿数分别为：z1= z3=z6=18，z2 =27，z4=z5= 24，z7= 81．
求：(1)轮系中哪一个齿轮是惰轮？
(2)末轮转速n7为多少？
(3)用箭头在图上标出各齿轮的回转方向
4．图示传动系统，已知z1= z2=z3=z4= 20，z5= 40，D1=130mm，D2 =260mm，双头蜗杆，蜗轮齿数z7= 80，卷简直径D=200mm．
求：(1)若要使重物G上升，n1转动方向如何？蜗轮的螺旋方向如何？
(2)传动比i17为多少？
(3)若要使重物G下降6.28m，电动机需运转多少秒？
(4)z4在系统中起何作用？对系统总传动比有无影响？
(5)写出z1和z2的正确啮合条件？
5．如图所示定轴轮系中，手动进刀有两种进刀速度，手轮轴上有一刻度盘，其圆周均匀刻成80格．求： (1)如手轮转一周，螺母快速前进或快速后退多少距离？ (2)如要求螺母快速移动80 mm，手轮需转多少周？ (3)如要求螺母慢速移动0.06 mm，手轮需转多少格？。
