暗挖隧道小导管超前注浆施工工艺标准

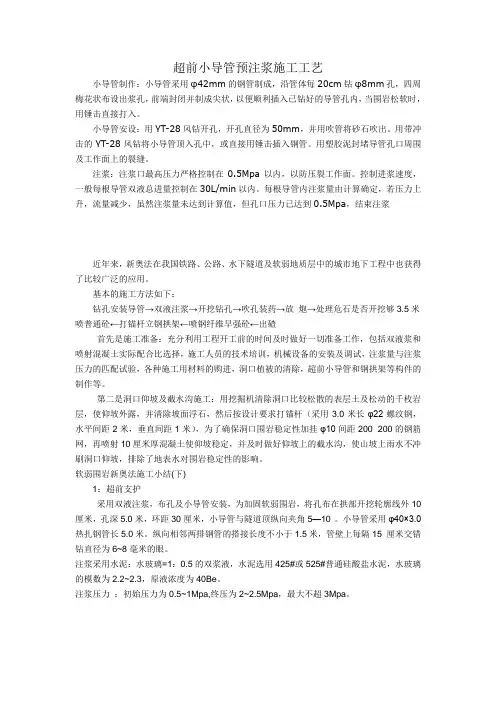

超前小导管预注浆施工工艺
超前小导管预注浆施工工艺小导管制作：小导管采用φ42mm的钢管制成，沿管体每20cm钻φ8mm孔，四周梅花状布设出浆孔，前端封闭并制成尖状，以便顺利插入已钻好的导管孔内，当围岩松软时，用锤击直接打入。
小导管安设：用YT-28风钻开孔，开孔直径为50mm，并用吹管将砂石吹出。
用带冲击的YT-28风钻将小导管顶入孔中，或直接用锤击插入钢管。
用塑胶泥封堵导管孔口周围及工作面上的裂缝。
注浆：注浆口最高压力严格控制在0.5Mpa以内，以防压裂工作面。
控制进浆速度，一般每根导管双液总进量控制在30L/min以内。
每根导管内注浆量由计算确定，若压力上升，流量减少，虽然注浆量未达到计算值，但孔口压力已达到0.5Mpa，结束注浆近年来，新奥法在我国铁路、公路、水下隧道及软弱地质层中的城市地下工程中也获得了比较广泛的应用。
基本的施工方法如下：钻孔安装导管→双液注浆→开挖钻孔→吹孔装药→放炮→处理危石是否开挖够3.5米喷普通砼←打锚杆立钢拱架←喷钢纤维早强砼←出碴首先是施工准备：充分利用工程开工前的时间及时做好一切准备工作，包括双液浆和喷射混凝土实际配合比选择，施工人员的技术培训，机械设备的安装及调试，注浆量与注浆压力的匹配试验，各种施工用材料的购进，洞口植被的清除，超前小导管和钢拱架等构件的制作等。
第二是洞口仰坡及截水沟施工：用挖掘机清除洞口比较松散的表层土及松动的千枚岩层，使仰坡外露，并清除坡面浮石，然后按设计要求打锚杆（采用3.0米长φ22螺纹钢，水平间距2米，垂直间距1米），为了确保洞口围岩稳定性加挂φ10间距200×200的钢筋网，再喷射10厘米厚混凝土使仰坡稳定，并及时做好仰坡上的截水沟，使山坡上雨水不冲刷洞口仰坡，排除了地表水对围岩稳定性的影响。
软弱围岩新奥法施工小结(下)1：超前支护采用双液注浆，布孔及小导管安装，为加固软弱围岩，将孔布在拱部开挖轮廓线外10厘米，孔深5.0米，环距30厘米，小导管与隧道顶纵向夹角5—10°。

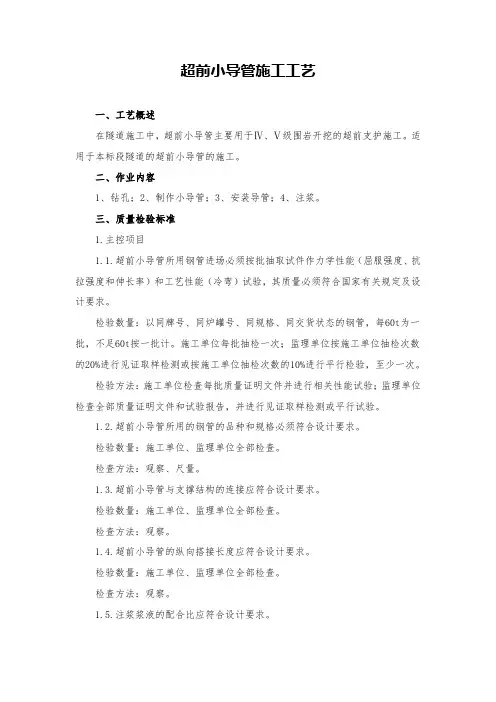

超前小导管施工工艺
超前小导管施工工艺一、工艺概述在隧道施工中，超前小导管主要用于Ⅳ、Ⅴ级围岩开挖的超前支护施工。
适用于本标段隧道的超前小导管的施工。
二、作业内容1、钻孔；2、制作小导管；3、安装导管；4、注浆。
三、质量检验标准1.主控项目1.1.超前小导管所用钢管进场必须按批抽取试件作力学性能（屈服强度、抗拉强度和伸长率）和工艺性能（冷弯）试验，其质量必须符合国家有关规定及设计要求。
检验数量：以同牌号、同炉罐号、同规格、同交货状态的钢管，每60t为一批，不足60t按一批计。
施工单位每批抽检一次；监理单位按施工单位抽检次数的20%进行见证取样检测或按施工单位抽检次数的10%进行平行检验，至少一次。
检验方法：施工单位检查每批质量证明文件并进行相关性能试验；监理单位检查全部质量证明文件和试验报告，并进行见证取样检测或平行试验。
1.2.超前小导管所用的钢管的品种和规格必须符合设计要求。
检验数量：施工单位、监理单位全部检查。
检查方法：观察、尺量。
1.3.超前小导管与支撑结构的连接应符合设计要求。
检验数量：施工单位、监理单位全部检查。
检查方法：观察。
1.4.超前小导管的纵向搭接长度应符合设计要求。
检验数量：施工单位、监理单位全部检查。
检查方法：观察。
1.5.注浆浆液的配合比应符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：施工单位进行配合比选定试验；监理单位检查配合比选定单，并进行见证试验。
1.6.超前小导管注浆压力应符合设计要求，注浆浆液应充满钢管及其周围的空隙。
检验数量：施工单位全部检查；监理单位按施工单位检查数量的20%见证检查。
检验方法：施工单位查施工记录的注浆量和注浆压力，观察；监理单位见证检查。
2.2．一般项目超前小导管施工允许偏差应符合表1的规定。
表1 超前小导管施工允许偏差检查数量：施工单位每环抽查3根四、施工准备4.1 内业技术准备作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

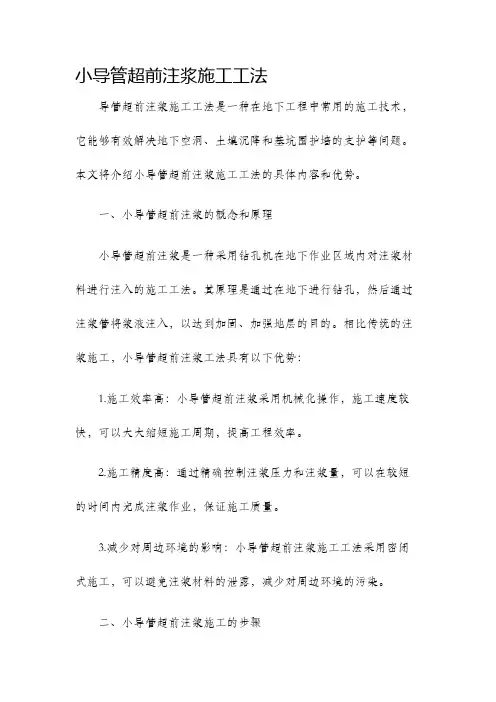

小导管超前注浆施工工法
小导管超前注浆施工工法导管超前注浆施工工法是一种在地下工程中常用的施工技术，它能够有效解决地下空洞、土壤沉降和基坑围护墙的支护等问题。
本文将介绍小导管超前注浆施工工法的具体内容和优势。
一、小导管超前注浆的概念和原理小导管超前注浆是一种采用钻孔机在地下作业区域内对注浆材料进行注入的施工工法。
其原理是通过在地下进行钻孔，然后通过注浆管将浆液注入，以达到加固、加强地层的目的。
相比传统的注浆施工，小导管超前注浆工法具有以下优势：1.施工效率高：小导管超前注浆采用机械化操作，施工速度较快，可以大大缩短施工周期，提高工程效率。
2.施工精度高：通过精确控制注浆压力和注浆量，可以在较短的时间内完成注浆作业，保证施工质量。
3.减少对周边环境的影响：小导管超前注浆施工工法采用密闭式施工，可以避免注浆材料的泄露，减少对周边环境的污染。
二、小导管超前注浆施工的步骤小导管超前注浆施工主要包括以下几个步骤：1.开展勘测和设计：根据工程要求，进行勘测和设计，确定施工地点和施工方案。
2.准备工作：确定施工设备和材料，并进行准备。
包括准备注浆机、钻孔机、注浆管和注浆材料等。
3.钻孔施工：根据设计要求，在地下作业区域内进行钻孔施工。
钻孔的深度和位置要根据地层情况和工程要求进行精确控制。
4.设置导管和注浆：将导管安装在钻孔孔道内，并连接好注浆机。
然后，使用注浆机将注浆材料注入导管中，同时控制注浆压力和注浆量。
5.巩固地层和喷涂渗透剂：在注浆完成后，需要进行地层的巩固和喷涂渗透剂，以增强地层的承载能力和防水效果。
6.施工验收和监测：完成施工后，进行施工验收和监测，确保工程质量符合要求。
三、小导管超前注浆施工工法的优势小导管超前注浆施工工法相比传统的注浆施工工法具有以下优势：1.施工速度快：采用机械化作业，施工速度较快，可以节省时间和人力成本。
2.施工质量好：通过精确的注浆控制，可以保证施工质量，减少地质灾害的发生。
3.施工过程中对环境影响小：施工过程中，采用密闭式施工，减少注浆材料的泄露，对周围环境的影响小。
某隧道超前小导管注浆施工工艺正式版
某隧道超前小导管注浆施工工艺正式版文档资料可直接使用，可编辑，欢迎下载某隧道超前小导管注浆施工工艺在隧道工作面开挖前,沿隧道拱部开挖轮廓线外打入带孔小导管,并通过小导管向围岩压注起胶结作用的浆液，在隧道轮廓线外形成一个0.6～1.2m厚的弧型加固圈。
在此加固圈的保护下即可安全地进行开挖作业。
1)小导管采用φ32mm，L=3.0m，壁厚3.25mm的无缝钢管,一端封闭并制成尖状，以便顺利插入已钻好的导管孔内，当围岩松软时,也可以直接打入，小导管尾端采用φ8钢筋焊一圈加强箍，防止施工时导管尾端变形。
小导管沿拱部环向布置，搭接长度大于1.5m，小导管形状如图1所示。
Φ42无缝钢管2)注浆材料水泥浆：普通水泥浆。
改性水玻璃浆浆液的配合比选择：水玻璃原浆浓度：35°Be′；改性剂的浓度：20%；改性水玻璃浆浆的酸碱度：PH=3～4。
3)注浆工艺(1)小导管安设:①用YT-28风钻将小导管顶入孔中，然后检查导管内有无充填物，如有充填物，用吹管吹出或掏勾勾出，也可直接用锤击插入钢管。
②封堵导管周围及孔口。
③严格按设计要求打入导管，管端外露20cm，以安装注浆管路。
(2)注浆浆液配制、搅拌：①水泥浆搅拌在拌合机内进行，根据拌合机容量大小，严格按要求投料，水泥浆浓度根据地层情况和凝胶时间要求而定，一般控制在1:0.4～0.5。
②搅拌水泥浆的投料顺序为:在加水的同时将缓凝剂一并加入并搅拌,待水量加够后继续搅拌1min，最后将水泥投入并搅拌3min。
③缓凝剂掺量根据所需凝胶时间而定,一般控制在水泥用量的2%～3%.④制备水泥浆时,严防水泥包装纸及其它杂物混入,注浆时设置滤网过滤浆液,未经滤网的浆液不得进入泵内。
(3)小导管注浆使用注浆泵将浆液注入导管进入地层。
注浆施工时注意以下几点：①注浆口最高压力须严格控制在0.5MPa以内，以防压裂工作面。
②进浆速度不宜过快，一般控制每根导管总进量在30L/min以内。
超前小导管预注浆施工工艺方法
超前小导管预注浆施工工艺方法
1)小导管制作
小导管采用φ42mm的钢管制成，沿杆体每20cm钻前φ8mm孔，四周梅花型布置出浆孔，端封闭并制成尖状，以便顺利插入已钻好的导管孔内，当围岩松软时，用锤击直接打入。
2)注浆材料
双浆液：水灰比：0.8：1～1：1，水玻璃浓度35Be'，水泥浆与水玻璃体积比为1：0.6～1：1，在施工中，根据地质情况现场试验调整参数。
3)小导管安设步骤
用风钻开孔，开孔直径为42～50mm，并用吹管将砂石吹出。
用带冲击的风钻将小导管顶入孔中，也可直接用锤击插入钢管。
用塑胶泥（35Be'水玻璃拌合MC型超细水泥或R42.5水泥即可）封堵导管周围及孔口，工作面上的裂缝也同时封堵。
导管外露20cm，以安装注浆管路。
4)注浆施工时注意事项
注浆口最高压力严格控制在0.5MPa以内，以防压裂工作面。
控制进浆速度，一般每根导管双液总进量控制在30L/min以内。
每根导管内注浆量由计算确定，若压力上升，流量减少，虽然注浆量未达到计算值，但孔口压力已达到0.5MPa也应结束注浆。

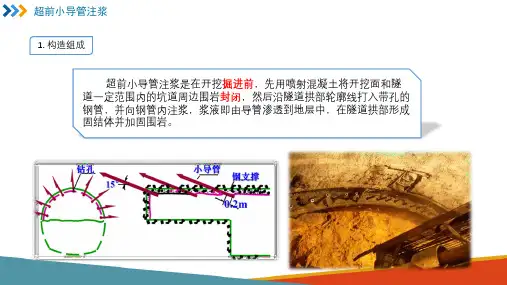

隧道超前支护和地层预加固措施 超前小导管注浆
a<40cm
r
r
b (取30cm)
➢在小导管前端做成约 10cm长的圆锥状，在尾 端焊接直径6~8mm的钢 筋箍，距后端100cm内不 开孔，剩余部分按20 ~30cm梅花形布置直径 6mm的溢浆孔。
管箍(φ6钢筋加焊)
φ42~50mm有缝钢管
1.5m不钻孔
出浆孔 3.5~6.0m
0.2m
超前小导管注浆
➢小导管插入后应外露一定长度，以便连接注浆管，并用塑胶泥(40ºBe水玻璃拌525号水泥) 将导管周围孔隙封堵密实。
超前小导管注浆
4. 注浆 ➢ 注浆设备应性能良好，工作压力应满足注浆压力要求，并 应进行现场试验运转。 ➢ 注浆压力
❖注浆压力与地层条件及注浆范围要求有关，一般要求单管注浆能扩散
到管周0.5~1.0m的半径范围内。
超前小导管注浆
3. 小导管布置和安装
➢小导管钻孔安装前，应对开挖面及5m范围内的坑道喷射5~10cm厚的混凝土封闭。
➢钻孔直径应较管径大20mm以上，环向间距应按地层条件而定，一般采用20~50cm；外插 角应控制在10°~30°之间，一般采用15° 。
➢极破碎围岩或处理坍方时可采用双排管；地下水丰富的松软层，可采用双排以上的多排管； 大断面或注浆效果差时，可采用双排管。
2. 性能特点及适用条件
特点： 浆液被压注到岩体裂隙中并硬化后，不仅将岩块或颗粒胶结
为整体起到了加固作用，而且填塞了裂隙，阻隔了地下水向坑道渗 流的通道，起到了堵水作用。
适用条件： 适用于渗透系数较大的无地下水或水量和压力较小的一般软
弱破碎岩采用时性价比比较高。
❖孔口最高压力应严格控制在允许 范围内，以防压裂开挖面，注浆压 力一般为0.5~1.0 MPa，止浆塞应能 经受注浆压力。
超前小导管预注浆
超前小导管预注浆(1)施工方法：采用现场加工小钢管，喷射砼封闭岩面，用凿岩机钻孔再装钢管或用凿岩机直接将小钢管打入岩层，按设计要求注浆。
注浆顺序为先注无水孔，后注有水孔，从拱顶顺序向下进行。
工艺流程见下图:超前小导管预注浆工艺流程图(2)施工参数:超前小导管采用外径φ50mm，壁厚5mm的热轧无缝钢管加工制成，长500cm，钢管前端加工成锥形，尾部焊接钢筋加固箍，管壁四周每10-15cm交错钻眼,眼孔直径为φ8mm（梅花形布置）。
钢管沿隧道开挖轮廓线布置，外插角5-70打入围岩，环向间距0.5m，纵向前后两排小钢管搭接长度不小于1.5m。
超前小导管预注浆参数选择参考：注浆压力0.5～1.0Mpa，水泥浆水灰比1∶1，水泥标号为425号。
施工中每孔注浆量达到设计注浆量时，或注浆压力达到在1.0Mpa时，可以结束注浆。
超前小导管尾端焊于型钢支架腹部。
(3)施工注意事项:导管应在开挖轮廓线上按设计位置及角度打入，孔位误差不得大于10cm，角度误差不得大于3°，超过允许误差时，应在距离偏大的孔间补管后再注浆。
钢管每根实际打入长度不得短于设计长度，否则开挖1米后补管、注浆。
检查钻孔、打管质量时，应画出草图，以孔位编号、逐孔、逐根检查并认真填写记录。
单孔注浆量不得小于计算值的80%，超过偏差必须补管注浆。
在注浆过程中，如发生串浆现象时，则安装止浆塞或采用多台注浆机同时注浆。
水泥浆压力突然升高，则可能发生堵塞，应停机检查，泵压正常后再进行注浆。
进浆量很大,但压力长时间不升高，则应调整浆液浓度及配合比，缩短凝结时间，进行小泵量低压注浆或间歇注浆，使浆液在裂隙中有相对停留时间，以便凝胶。
注浆过程中要逐管填写记录，标明注浆压力，注浆量，发生情况及时处理。
固结效果检查宜在搭接范围内进行，主要检查注浆量偏少和有怀疑的钢管，要认真填写检查记录。
采用撬棍或小锤轻轻敲击钢管附近，判断固结情况，并配合风钻钻速测试，检查注浆范围，固结不良或厚度不够时要补管注浆。
超前小导管注浆施工方案
超前小导管注浆施工方案小导管注浆浆液选用原则：暗挖段拱部均为粉细砂层，所以均采用水泥水玻璃双液浆。
注浆量、配比、注浆压力具体情况须由现场对各土层进行注浆试验确定，并根据土层变化作相应调整。
要求加固体半径不得小于0.25m。
若小导管注浆不能达到预期效果，可采用后退式分段注浆或其它注浆工艺，保证在开挖顶部形成加固土体。
1、注浆材料及配合比选择暗挖段拱部均为粉细砂层，所以均采用水泥水玻璃双液浆。
注浆量、配比、注浆压力具体情况须由现场对各土层进行注浆试验确定，并根据土层变化作相应调整。
要求加固体半径不得小于0.25m。
若小导管注浆不能达到预期效果，可采用后退式分段注浆或其它注浆工艺，保证在开挖顶部形成加固土体。
2、注浆结束标准每一个注浆段的结束标准主要有两条，一是看注入量，二是看注浆压力，二者兼顾。
为此，要根据地层的孔隙率，估算每一个孔、每一段的吸浆量，作为施工时的参考标准，注浆过程中如果达到或接近预计值，并且压力也有所升高，即可以结束该段注浆。
如果进浆量虽没有达到预计值，检查压力已接近上限，可能因为该段已被上一段注浆时串浆或地层有变化注不进，也可以结束该段的注浆。
一个孔的每一段都注好了，就可以结束该孔的注浆。
3、小导管加工小导管采用φ32mm，马头门处L=2.5m，其他处L=2m，壁厚3.25mm的水煤气管,一端封闭并制成尖状,以便顺利插入已钻好的导管孔内,当围岩松软时,也可以直接打入,小导管尾端采用φ8钢筋焊一圈加强箍,防止施工时导管尾端变形。
为了便于注浆，在小导管中部钻φ6@100、梅花形布置的小孔。
小导管加工前，需要给加工人员进行严格的技术交底或岗前培训。
对加工好的成品要经过严格的质量检验，以保证注浆质量。
为了能与注浆协调进行，可提前安排加工。
4、注浆技术的工艺流程超前预注浆作为一种辅助方法，其主要工艺流程见超前预注浆工艺流程图。
5、超前预注浆的主要机具设备5.1注浆管加工设备：金属材料切割机、电焊机、钻头、等；5.2钻孔设备:风钻及配套工具等；5.3制浆机具：搅拌机、储浆桶、滤网、波美比重计等；5.4注浆机具：注浆泵及其管路、混合器、球阀、专用管接头等；5.5其他工具：管路扳手、活动扳手、螺丝刀、钢丝钳等。
超前小导管预注浆施工要求
超前小导管预注浆施工要求
1、小导管采用Φ32或Φ40焊接钢管制作，长度宜为5米。
管
壁每隔10—20厘米交错钻眼，眼孔直径宜为Φ6—8毫米。
沿隧道纵向开挖轮廓线以外以10--30°的外插角钻孔，将
小导管打入地层，宜可在开挖面上钻孔将小导管打入地层，小导管环向间距宜为20—50厘米。
2、灌注浆液的配合比应由现场试验确定。
建议值：当采用水
泥浆液时，水泥浆的水灰比可采用0.8:1～2:1，需要缩短
时间，可加入相应规格外加剂；当采用水玻璃浆液时，水
泥与水玻璃体积比亦为1:0.3～1:1。
3、小导管注浆前，应对开挖面及5米范围内的坑道，喷射厚
度为5—10厘米砼或用模筑砼封闭，并检查注浆机具是否
完好，备足注浆材料。
4、沿隧道纵向两组小导管间应有不小于1米的水平搭接长
度，环向间距为30－50厘米，并应满足设计要求。
5、为充分发挥机械效能，加快注浆进度，在小导管前安设分
浆器，一次可注入3—5根小导管，注浆压力应为
0.5—1.0Mp。
必要时可在孔口处设置止浆塞，止浆塞应能
承受规定的最大注浆力或水压。
6、注浆顺序：先注无水孔，后注有水孔；从拱顶对称向下进
行。
如遇串浆或跑浆，则可间隔一孔或数孔灌注。
注浆结
束后，应采取措施封端，保持孔内压力，直至浆液完全凝
固。
7、注浆后至开挖前的时间间隔，视浆液种类宜为4—8h。
开
挖时应保留1.5—2.0m的止浆墙，防止下次注浆时孔口跑浆。
隧道超前小导管(含超前锚杆)施工
隧道超前小导管（含超前锚杆）施工一、基本原理在隧道开挖轮廓线外一定距离，以一定的外插角，向开挖面前方打（钻、压）入小导管（锚杆）并压注具有胶凝性质的浆液，使浆液在压力的作用下渗透、扩散到地层孔隙或裂隙中，以改善围岩物理力学性能，在开挖面周围形成一个具有既可止水又有一定强度骨架的硬壳固结体，从而提高围岩的整体性、抗渗性和稳定性。
超前小导管（含超前锚杆）是辅助隧道稳定开挖的一种方法。
二、施工方法1.超前小导管（1）参数选择和加工超前小导管一般选用φ42～φ50热轧无缝钢管加工制作，多采用的长度为3～6 m。
布置间距根据围岩地质通过试验确定，视地质条件按20～50 cm选用。
可以采用均匀间距布置，也可由拱顶至拱脚采取由密至疏的不均匀布置。
外插角大多为5°～10°，但用于塌方处理，以注浆固结塌体形成人工护顶，其倾角宜选为30°。
超前小导管可根据围岩的地质情况设置一排或数排。
对于超前小导管注浆加固范围较长的地段，前后排之间的搭接长度一般在1～1.5 m。
小导管前部应钻注浆孔，孔径一般为6～8 mm，孔间距为10～20 cm，呈梅花形布置。
小导管前端加工成锥形，尾部长度不小于30 cm，作为不钻注浆孔的预留止浆段。
（2）测量布孔小导管管孔一般布置在开挖轮廓线以外5～10 cm。
用全站仪进行小导管位置的测量放样工作，并用红油漆在作业掌子面上做好小导管位置的标记。
（3）钻孔钻孔时一般采用风钻（台车）开孔，以设计的外插角向外钻孔。
为保证超前小导管的有效搭接长度，施工过程中严格控制隧道开挖的进尺，以使下一循环的施工顺利进行。
钻孔直径应大于设计导管直径3～5 mm，孔深大于设计长度10 cm。
对于砂类土，也可采用直径比小导管稍大的钢管制作吹风管，将吹风管缓缓插入土中，用高压风射孔，成孔后将小导管插入。
（4）布管钻孔完毕后，通常要对钻孔进行冲洗并检查钻孔孔深、孔径和倾斜度符合设计要求后，方能进行小导管的安装，工程中多采用气水联合法对钻孔进行冲洗。
超前小导管注浆施工工艺
超前小导管注浆超前小导管,是隧道工程掘进施工过程中的一种工艺方法，主要用于自稳时间短的软弱破碎带、浅埋段、洞口偏压段、砂层段、砂卵石段、断层破碎带等地段的预支护。
一、支护原理（1）超前小导管是稳定开挖工作面的一种非常有效的辅助施工方法。
在软弱及破碎岩层施工中，超前小导管对松散岩层起到加固作用，注浆后增强了松散、软弱围岩的稳定性，有利于完成开挖后与完成初期支护时间内围岩的稳定,不至于围岩失稳破坏直至坍塌。
(2）超前小导管注浆适用于隧道拱部软弱围岩，松散、无粘结土层、自稳能力差的砂层及砂砾（卵）石层级破碎岩层。
（3）通过超前小导管注浆能改变围岩状况及稳定性，浆液注入软弱、松散地层或含水破碎围岩裂隙后，能与之紧密接触并凝固.浆液以充填，劈裂等方式，置换土颗粒间和岩石裂隙中的水分及空气后占据其位置，经过一定时间凝结，将原有的松散土颗粒或裂隙胶结成一个整体，形成一个结构新，强度大，防水性能良好的固结体，使得围岩松散破碎状况得到大幅度改善。
二、施工方法a 止浆岩盘(止浆墙）：对掌子面及其后部3m范围内喷10cm厚的混凝土进行封闭。
b 注浆孔布置：沿开挖轮廓线单排布置。
孔距为30～50cm，外插角10°～15°。
c注浆孔：采用手风钻钻设，孔深3。
5m。
d 小导管：管径Φ42mm,采用热轧无缝钢管制成，前部钻注浆孔，孔径Φ6～8mm，孔间距10～20cm,呈梅花形布置。
前端加工成锥形，尾部长度不小于30cm。
其构造图如下所示：e入已钻好的眼孔，为充分发挥小导管的支护作用，将小导管尾部焊接在已架好的钢支撑上.然后，用锚固剂封堵导管周围孔口以及工作面上的裂缝.f 小导管注浆：采用纯水泥浆灌注，灌浆参数如下：注浆终压：1～2Mpa; 水泥浆浓度（水灰比)：1.25：1～0.8：1；扩散半径：0.50m；导管间距:30～50cm；导管长度:4.00m；水泥标号：425＃普通硅酸盐水泥；导管外插角：10～150；注浆范围：顶拱180°范围内.孔深:3.50m;g 注浆方式：全孔一次注入式。
超前小导管注浆施工方案
超前小导管注浆施工方案
在地下工程中，超前小导管注浆施工方案是一种常用的技术手段，主要用于加固地下结构或填充空隙。
本文将详细介绍超前小导管注浆施工方案的具体步骤和注意事项。
一、施工准备
在进行超前小导管注浆施工之前，需要进行充分的施工准备工作。
具体包括：
1.勘测设计：根据工程要求，对施工区域进行勘测设计，确定注浆的
位置和深度。
2.材料准备：准备好所需的注浆材料，包括水泥、砂浆、注浆管等。
3.设备检查：确保注浆设备和工具完好，能够正常使用。
4.现场布置：在施工现场进行布置，确保施工区域通风良好、安全有
保障。
二、施工步骤
超前小导管注浆施工一般分为以下几个步骤：
1.导管安装：首先，在待注浆位置钻孔安装导管，导管需要插入到设
计要求的深度。
2.注浆准备：混合适量的水泥和砂浆，调配成注浆材料。
3.注浆施工：通过注浆设备将准备好的注浆材料注入导管，直至填满
空隙。
4.导管拆除：待注浆材料凝固后，拆除导管，完成注浆作业。
5.清理现场：清理施工现场，确保干净整洁。
三、注意事项
在进行超前小导管注浆施工时，需要注意以下几点：
1.施工过程中要注意安全，避免发生事故。
2.注浆材料的比例要按照要求进行调配，确保注浆效果。
3.施工现场应保持整洁，避免杂物混入注浆材料中。
4.严格按照设计要求进行施工，确保施工质量。
通过以上步骤和注意事项的实施，可以有效地完成超前小导管注浆施工，达到加固地下结构或填充空隙的目的。
隧道超前小导管施工工艺
超前小导管施工1.小导管施工方法超前小导管采用φ 42 无缝钢管，长度，部署于地道拱部起拱线以上范围内，小道管环向间距为 30cm，管身按梅花形布设泄浆孔，孔径 6-8mm，间距20cm-30cm；小导管端部加工成尖头，掌子面钻孔或直接插打。
小导管施工应吻合以下要求：1.1 前后两排小导管搭接长度不小于。
1.2 小导管采用钻孔布设时，钻孔深度大于导管长度，采用锤击或钻机顶入时，插入长度不小于管长的 90%。
1.3 小导管注浆浆液配比必定经试验确定，注浆工艺简单，操作方便、安全，对环境无污染。
1.4 小导管注浆期间应如期对地下水取样化验检查，如有污染应采用有效技术措施。
1.5 注浆过程应有专人记录，完成后检验注浆收效，不合格者进行补注。
注浆达需要强度后方可进行开挖作业。
2.小导管注浆施工工艺折返线地道施工采用的辅助支护方式为超前小导管注浆加固地层，同时封堵地下水，减少渗水对地道施工的影响。
所采用的注浆方式为经过φ32 超前小导管注水泥—水玻璃双液浆，加固地道拱部120°范围，使地道拱部形成拱形支护体，增加施工安全。
2.1 注浆参数的选择(1)小导管采用φ 42 无缝钢管，长度为，管身前端 2.5m 范围部署6-8mm泄浆孔，孔间距20-30cm。
小导管构造见图。
小导管表示图小导管部署于地道初期支护轮廓线外，部署范围为拱部120°范围内，环向间距为 30cm。
(2)注浆参数水泥采用一般 425#水泥；水灰比 1∶1—1∶1.2 ；水泥浆与水玻璃体积比为 1∶1—1∶0.8 ；凝胶时间 30 秒至 3 分钟；依照初步选定的配合比，测定凝胶时间，直到满足凝胶时间要求，确定施工配合比。
注浆压力，注浆停止压力 1.0 —；浆液扩散半径0.3 —；2.2 工艺流程小导管注浆工艺流程见以下图1-12-4-4 。
施工准备测量布孔成孔插打钢管机具准备注浆浆液准备现场清理小导管施工工艺流程图3．施工技术措施3.1 注浆管采用电钻钻孔插打或钻机顶入两种方式；土层较硬时采用电钻钻孔插管，柔嫩时钻机顶入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
暗挖隧道小导管超前注浆施工工艺标准
1. 适用范围
本标准适用于暗挖软弱围岩隧道开挖前的超前加固。
2. 施工准备
2.1 材料
2.1.1 小导管：一般采用φ30～φ50mm的焊接钢管或无缝钢管制作，长度3～5m。
2.1.2 水泥：宜采用强度等级为32.5级以上的硅酸盐水泥、普通硅酸盐水泥。
水泥应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复验。
其质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175的规定。
2.1.3 水玻璃：浓度40～50Be′的水玻璃。
2.1.4 硫酸：采用98﹪的浓硫酸。
2.1.5 其他材料：改变浆液凝结时间的外加剂，如促凝剂、缓凝剂等。
2.2 机具设备
2.2.1 空压机：应能提供持续风压，出风口压力不小于3MPa，风量1～3m3/min。
2.2.2 注浆机：压力值应不小于2 MPa的双液注浆机，泵量80～150L/min，泵压3～5 MPa。
2.2.3 浆液搅拌机：能连续不断地对浆液进行搅拌，容量为0.8～2m3。
2.2.4 专用设备：
钻机：宜选用体积小、重量轻的钻机，有效成孔长度不小于5m。
2.2.5 其他机具
2.2.5.1 高压浆管（输送浆液）一般采用钢丝缠绕液压胶管或铠装橡胶管，其工作压力不低于终压压力。
2.2.5.2 压气胶管（输送压缩空气）用3～8层帆布缠裹浸胶制成，工作压力
1.0MPa以上，内径16～32mm。
2.2.5.3 钻头：形状有圆锥形和平头形，前者适用于地层为透镜体或个别卵石层，后者适用于粘性土或砂性土地层。
2.2.5.4 钻杆：可用φ50mm或φ42mm的地质钻杆。
2.2.5.5 风镐、搅拌桶、压力表、量桶等。
2.3 作业条件
2.3.1 注浆压力表性能良好，高压管畅通。
2.3.2 工作面、用电满足施工要求，照明光线充足。
2.4 技术准备
2.4.1 已编制好注浆方案，并对有关人员进行技术交底。
2.4.2 导管布设测量放线工作已完成。
2.4.3 已根据地质条件选择浆液种类，并确定配比。
3. 操作工艺
3.1 工艺流程
3.2 操作方法
3.2.1 封闭掌子面：喷射混凝土封闭掌子面，喷射混凝土厚度一般为50～100mm。
3.2.2 成孔：卵石含量较大的砾质土、粘性土层一般采用钻机钻孔，先用高压风清孔，然后用风镐将超前小导管打入孔内。
自稳能力差的砂类土，一般采用吹管法成孔；有一定自稳能力且硬度不大的土层也可直接将管打入。
3.2.3 导管制作：在管壁钻孔间距为100～150mm，孔径为6～8mm的花眼，梅花状布置。
导管前端应加工成锥形，导管后部不小于600mm长不设出浆孔，后端部套丝扣。
见下图。
3.2.4 超前导管安设：超前小导管应按设计要求布置，如设计无明确要求时，平顶隧道一般设于顶部范围内，拱形隧道一般布置于拱部120°范围内，两排小导管纵向水平投影搭接长度宜不小于1m。
小导管沿开挖轮廓线从格栅腹部穿过。
小导管环向间距宜为每米3根，长度3～5m，仰角8°～12°。
3.2.5 堵孔：超前小导管和孔壁之间的空隙应进行封堵，以防止浆液从管外溢出。
3.2.6 浆液制备：浆液一般分为改性水玻璃浆液、水泥-水玻璃浆液及水泥浆液。
3.2.6.1 改性水玻璃浆液
（1）改性水玻璃浆液为硫酸与水玻璃配制而成，首先将98﹪的浓硫酸缓缓倒入盛水的量桶中，并用玻璃棒搅拌，最终稀释成18﹪～20﹪的稀硫酸。
（2）将浓度40～45Be′的水玻璃稀释成18～20Be′。
（3）根据现场地质条件和凝结时间要求，经过试验后按照一定比例将稀硫酸与水玻璃配制成改性水玻璃溶液，PH值控制在2.5～4.0。
（4）为防止浆液在未注入土层之前凝固，应用小型搅拌机不停地搅动，也可以用气泵从浆液底部送风使浆液翻动。
（5）改性水玻璃浆液初凝时间宜控制在8～10min，根据实际情况可加入少量的速凝剂或缓凝剂来调节。
3.2.6.2 水泥-水玻璃双液浆：水泥浆水灰比宜为1﹕1～1.5﹕1，根据现场地质条件，经过试验确定双液浆配比，水泥浆与改性水玻璃浆液体积比宜为1﹕1～1﹕0.5。
3.2.6.3 水泥浆：根据地层条件确定配比，并掺入适量的促凝剂。
有特殊堵水要求时可采用超细水泥。
3.2.7 注浆
3.2.7.1 注浆方法
（1）改性水玻璃浆液：主要适用于砂类土，因凝结较快，一次不宜大量配制，应根据每个注浆孔的注浆量逐孔配制。
注入时宜采用吹管法，先将浆液倒入容器中，该容器一端接送风管，另一端接注浆管，采用瞬间高压风将浆液吹进土体。
（2）水泥-水玻璃双液浆：由于水泥浆和水玻璃浆液混合后凝结速度极快，水泥浆和水玻璃浆液在注入土体前不能混合，注入时必须采用双液注浆泵。
（3）水泥浆：主要适用于空隙率较大的地层，其特点是强度比较大，注入时宜采用泥浆泵。
3.2.7.2 注浆顺序：注浆时相邻孔位应错开，交叉进行。
注浆顺序一般由上而下，以间隔对称注浆为宜。
3.2.7.3 注浆量：单根小导管注浆量
Q =πR2L nαβ
式中R——浆液扩散半径；
L——注浆管长；
n——地层孔隙率；
α——地层填充系数，一般取0.8；
β——浆液消耗系数，一般取1.1～1.2。
3.2.7.4 注浆压力
（1）注水泥浆或改性水玻璃浆液：初压宜为0.1～0.3MPa，砂质土终压一般应不大于0.5MPa，粘质土终压一般不应大于0.7MPa。
（2）注水泥-水玻璃浆液：初压0.3～1.0MPa，终压1.2～1.5MPa。
3.2.7.5 注浆控制指标
（1）单根结束标准：注浆过程中，压力逐渐上升，流量逐渐减少，当压力达到注浆终压，注浆量达到设计注浆量的80﹪以上，可结束该孔注浆；注浆压力未能达到设计终压，注浆量已达到设计注浆量，并无漏浆现象，亦可结束该孔注浆。
（2）本循环结束标准：所有注浆孔均达到注浆结束标准，无漏注现象，即可结束本循环注浆。
3.2.8 封堵注浆管：采用止浆塞封堵注浆管。
4. 质量标准
4.1 主控项目
4.1.1 小导管所用钢管的品种、级别、规格和数量必须符合设计要求。
检验方法：观察，钢尺检查，检查出厂合格证。
4.1.2 注浆用水泥、外加剂等原材料必须符合设计要求及有关规范、标准的规定。
检验方法：检查出厂合格证、试验报告等。
4.2 一般项目
4.2.1 超前小导管的纵向搭接长度应符合设计要求。
检验方法：观察、尺量。
4.2.2 浆液配比、注浆量及注浆压力应满足设计要求。
检验方法：查看压力表、检查注浆记录。
4.2.3 开挖过程中应注意观察浆液扩散情况，观察地层是否达到了有效固结，有无漏水和流砂现象，以便修正下一循环注浆参数。
4.2.4 重要部位注浆效果可采取取芯的办法检查。
4.2.5 超前管注浆施工偏差应符合下表的要求。
5. 成品保护
5.1 注浆完成后，不到规定固结时间不得开挖。
5.2 开挖时应严格控制进尺在有效注浆范围内进行。
6. 应注意的质量问题
6.1 成孔前应核对点位，并控制安设角度和方向，确保浆液的渗透半径达到设计要求，防止加固体不均匀。
6.2 应严格控制注浆压力，以防止破坏封堵面。
6.3 应使用专用的计量器具，并按照设计要求进行配浆，以确保浆液配比准确。
7. 质量记录
7.1 原材料出厂合格证、质量检验报告。
7.2 钻孔记录。
7.3 注浆记录。
8. 安全、环保措施
8.1 安全操作要求
8.1.1 施工人员应戴安全帽，并根据所从事的工作穿戴相应的个人防护用品。
设专人负责各种设备和施工过程中的安全隐患检查工作。
8.1.2 空压机、注浆机等应由持有上岗证的专职人员进行操作。
8.1.3 配制浆液时，应穿戴合格有效的防护用品，非专业配浆人员不得动用各种机具。
8.1.4 各种设备、设施应通过安全检验及性能检验合格后方可使用。
8.2 技术安全措施
8.2.1 打管和注浆时应注意调查地下管线和地下构筑物，采取有效的保护措施，若发现前方有异物，查明情况制定措施后方可继续施工。
8.2.2 采用浓硫酸稀释时应先将浓硫酸缓缓倒入水中，严禁将水直接倒入浓硫酸中。
8.3 环保措施
8.3.1 应优先选用对环境影响小的浆液。
8.3.2 浓硫酸应存放于仓库中，并有专人看管，严防丢失。
8.3.3 超前小导管宜在后方基地加工，避免现场制作时的强噪声污染。
8.3.4 应采取有效措施防止浆液遗洒。
8.3.5 浆液的配制量应计量准确，随拌随用，剩余的浆液不得随意泼洒。
