分析调频发射机常见问题与对策【摘要】分析调频发射机常见问题与对策是工程领域中的重要课题。
本文从频率漂移、信号干扰、功率不稳定、调频误码率高等常见问题入手，分析了其原因和对策。
频率漂移可能由晶振质量不佳或环境温度变化引起，解决方法包括使用高质量晶振和温度补偿技术。
信号干扰可能来自邻近频段发射机，可通过合理频段规划和信号滤波器减小干扰。
而功率不稳定和调频误码率高则可能与电源稳定性和误码率算法有关，建议采用稳定性更好的电源和优化误码率算法。
最后讨论了其他常见问题及对策。
通过科学的分析和对策，可以有效提高调频发射机的性能和稳定性。
【关键词】分析调频发射机、常见问题、对策、频率漂移、信号干扰、功率不稳定、调频误码率、总结1. 引言1.1 介绍分析调频发射机常见问题与对策分析调频发射机是一种常见的无线通信设备，用于将调频信号转换成无线电波发射出去。
在实际应用中，调频发射机常常会出现一些问题，如频率漂移、信号干扰、功率不稳定等。
这些问题不仅会影响通信质量，还可能导致通信系统无法正常工作。
为了解决这些问题，我们需要深入分析各种常见问题的原因，并提出相应的对策。
只有通过全面地了解和解决这些问题，才能保证调频发射机的正常运行和通信质量的稳定性。
本文将分析调频发射机常见问题及对策，包括频率漂移、信号干扰、功率不稳定、调频误码率高等问题，并提出针对性的解决方案。
通过本文的学习，读者可以更好地理解调频发射机的工作原理和应对常见问题的方法，从而提高通信系统的稳定性和可靠性。
希望本文能够帮助读者更好地应对调频发射机常见问题，提高通信系统的运行效率和质量。
2. 正文2.1 常见问题1：频率漂移的原因及对策1. 环境温度变化：环境温度的变化会导致发射机内部元件的温度变化，进而影响振荡器的频率稳定性，导致频率出现漂移。
2. 频率合成电路问题：频率合成电路的设计、零部件的老化、连接问题等都可能导致频率漂移。
3. 震动或机械冲击：调频发射机在使用过程中受到震动或机械冲击，都有可能造成内部元件位置变化，从而影响发射频率。

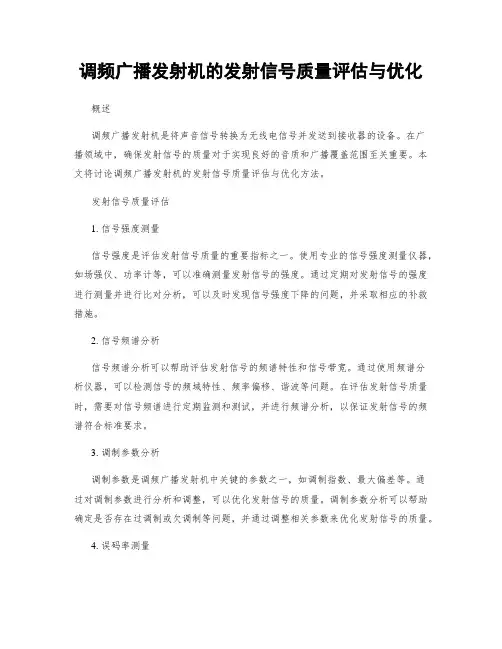

调频广播发射机的发射信号质量评估与优化
调频广播发射机的发射信号质量评估与优化概述调频广播发射机是将声音信号转换为无线电信号并发送到接收器的设备。
在广播领域中，确保发射信号的质量对于实现良好的音质和广播覆盖范围至关重要。
本文将讨论调频广播发射机的发射信号质量评估与优化方法。
发射信号质量评估1. 信号强度测量信号强度是评估发射信号质量的重要指标之一。
使用专业的信号强度测量仪器，如场强仪、功率计等，可以准确测量发射信号的强度。
通过定期对发射信号的强度进行测量并进行比对分析，可以及时发现信号强度下降的问题，并采取相应的补救措施。
2. 信号频谱分析信号频谱分析可以帮助评估发射信号的频谱特性和信号带宽。
通过使用频谱分析仪器，可以检测信号的频域特性、频率偏移、谐波等问题。
在评估发射信号质量时，需要对信号频谱进行定期监测和测试，并进行频谱分析，以保证发射信号的频谱符合标准要求。
3. 调制参数分析调制参数是调频广播发射机中关键的参数之一，如调制指数、最大偏差等。
通过对调制参数进行分析和调整，可以优化发射信号的质量。
调制参数分析可以帮助确定是否存在过调制或欠调制等问题，并通过调整相关参数来优化发射信号的质量。
4. 误码率测量误码率是评估数字调制系统性能的重要指标之一。
通过对发射信号进行误码率测量，可以评估信号传输中的错误率以及纠错性能。
测量误码率可以通过专业的误码率测试仪器来实现，对于数字调频广播系统而言，高误码率可能会导致音质下降或信号丢失。
发射信号质量优化1. 发射机设备维护定期对调频广播发射机进行维护是确保发射信号质量的关键。
维护包括设备的清洁、散热系统的检查、电子元件的检测和更换等。
保持设备的良好状态可以保证发射信号的稳定性和可靠性。
2. 天线系统优化调频广播发射机的天线系统是实现广播覆盖的重要组成部分。
优化天线系统可以改善发射信号的覆盖范围和质量。
在优化天线系统时，可以考虑天线的高度、方向、架设位置等因素，并进行合适的调整和安装，以提高发射信号的质量。
分析调频发射机常见问题与对策
分析调频发射机常见问题与对策【摘要】本文旨在分析调频发射机常见问题并提出相应对策。
发射信号频率不稳定可能是由于晶体振荡器的问题，解决方法可以是定期校准或更换振荡器。
发射功率波动大可能是因为功放故障，建议检查功放电路并进行维护。
接着，信号频偏严重可能是调频回路故障，可通过调频回路重新校准来解决。
干扰信号较多可能是天线或线路问题，需检查连接并排除干扰源。
调频发射机故障频繁发生可以通过定期保养和维护来减少故障概率。
针对不同问题，我们应采取相应的对策来确保调频发射机的正常运行。
【关键词】调频发射机、问题分析、对策、频率稳定、功率波动、频偏、干扰信号、故障频繁、解决方案1. 引言1.1 分析调频发射机常见问题与对策调频发射机是广播、通信和导航等领域中常用的设备，但在使用过程中常常会遇到一些问题。
本文将针对调频发射机常见问题进行分析，并提出相应的对策。
常见问题包括发射信号频率不稳定、发射功率波动大、信号频偏严重、干扰信号较多以及调频发射机故障频繁发生等。
这些问题如果不能得到有效解决，将会影响设备的正常运行和信号的传输质量。
有必要对这些问题进行深入分析，并提出相应的应对措施。
在接下来的正文中，将详细讨论每个常见问题的具体表现及可能的原因，并提出解决问题的对策。
通过对调频发射机常见问题的分析和对策的探讨，有助于提高设备的稳定性和可靠性，保障通信、广播和导航系统的正常运行。
2. 正文2.1 常见问题一：发射信号频率不稳定发射信号频率不稳定是调频发射机中常见的问题之一，可能会导致通信质量下降甚至无法正常通信。
造成发射信号频率不稳定的原因有很多，例如晶振频率漂移、热胀冷缩效应、外界温度变化等。
为了解决这一问题，可以采取以下对策：1. 优化晶振频率校准：定期对调频发射机的晶振进行频率校准，确保晶振稳定可靠。
2. 加强温度补偿：在调频发射机设计中加入温度补偿模块，及时补偿晶振频率随温度变化而引起的漂移。
3. 合理设计散热系统：采用散热设计良好的发射机，确保设备在工作时温度稳定，减少热胀冷缩效应带来的频率变化。
分析调频发射机常见问题与对策
分析调频发射机常见问题与对策调频发射机是广播电台中重要的设备之一，用于发送音频信号和控制信号，保证广播节目的正常传输。
然而，在长时间使用中，调频发射机会出现各种问题，如信号干扰、电源问题、设备过热等，下面是常见问题与对策：1. 信号干扰问题：调频信号干扰其他频率段的无线电设备，造成信号质量下降。
对策：在调频发射机的制作过程中，应严格控制无线电频率的正负偏差，另外还要避免建立在频率容易受到干扰的区域，如靠近高压线、繁忙的街道等。
如果信号吸收或衰减的原因是由于地形、铁路或高速公路，则调节天线方向，最大限度地消除这些干扰。
2. 电源问题：频繁的停电或电源错误会对调频发射机造成损坏，这会对广播节目产生负面影响。
对策：调频发射机必须用稳定的电源。
防止短路或过载的操作。
在停电或停机之前，应先关闭调频发射机的电源，然后将电源线拔下。
3. 设备过热：过度使用调频发射机会导致设备过热，甚至在温度升高到一定的程度时会造成设备无法正常工作。
对策：定期检查调频发射机的冷却风扇，确保气流通畅，并清洁各组件中的灰尘和污垢。
此外，应按照生产厂家的建议，定期进行设备维护和保养。
有些设备还需要经常检查和加油。
4. 实验室安全问题：调频发射机在实验室里使用，如果不小心会对实验室安全造成影响，如漏电、火警等。
对策：严格按照实验室安全卫生规定操作。
保持实验室的清洁和干燥。
定期检查电气线路，以确保电气设备的使用安全。
在使用时，严格遵守操作规程，防止设备损坏或造成火灾等事故。
总之，如果正确地操作和维护调频发射机，可以获得最佳的性能和生产效率。
对于不熟悉设备维护的用户，建议寻求专业技术支持。

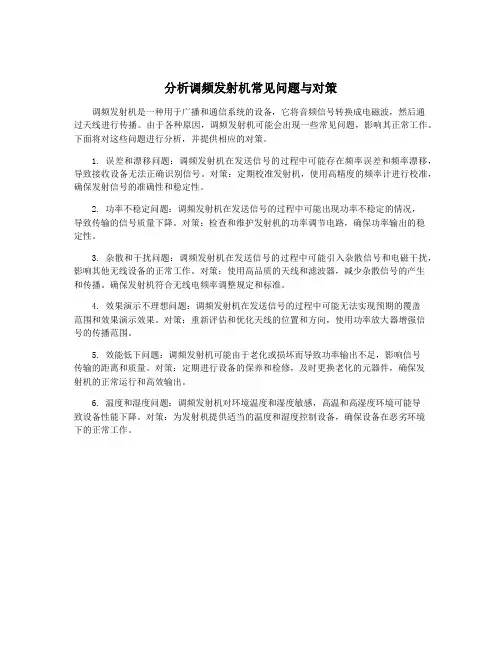

分析调频发射机常见问题与对策
分析调频发射机常见问题与对策
调频发射机是一种用于广播和通信系统的设备，它将音频信号转换成电磁波，然后通
过天线进行传播。
由于各种原因，调频发射机可能会出现一些常见问题，影响其正常工作。
下面将对这些问题进行分析，并提供相应的对策。
1. 误差和漂移问题：调频发射机在发送信号的过程中可能存在频率误差和频率漂移，导致接收设备无法正确识别信号。
对策：定期校准发射机，使用高精度的频率计进行校准，确保发射信号的准确性和稳定性。
2. 功率不稳定问题：调频发射机在发送信号的过程中可能出现功率不稳定的情况，
导致传输的信号质量下降。
对策：检查和维护发射机的功率调节电路，确保功率输出的稳
定性。
3. 杂散和干扰问题：调频发射机在发送信号的过程中可能引入杂散信号和电磁干扰，影响其他无线设备的正常工作。
对策：使用高品质的天线和滤波器，减少杂散信号的产生
和传播。
确保发射机符合无线电频率调整规定和标准。
4. 效果演示不理想问题：调频发射机在发送信号的过程中可能无法实现预期的覆盖
范围和效果演示效果。
对策：重新评估和优化天线的位置和方向，使用功率放大器增强信
号的传播范围。
5. 效能低下问题：调频发射机可能由于老化或损坏而导致功率输出不足，影响信号
传输的距离和质量。
对策：定期进行设备的保养和检修，及时更换老化的元器件，确保发
射机的正常运行和高效输出。
6. 温度和湿度问题：调频发射机对环境温度和湿度敏感，高温和高湿度环境可能导
致设备性能下降。
对策：为发射机提供适当的温度和湿度控制设备，确保设备在恶劣环境
下的正常工作。

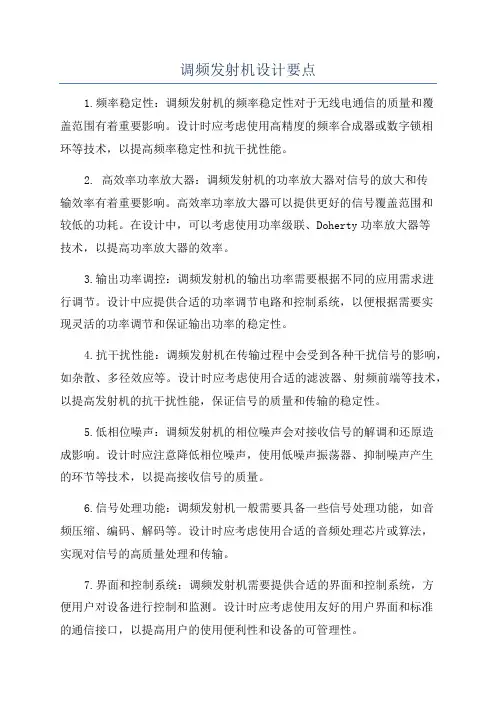

调频发射机设计要点
调频发射机设计要点1.频率稳定性：调频发射机的频率稳定性对于无线电通信的质量和覆盖范围有着重要影响。
设计时应考虑使用高精度的频率合成器或数字锁相环等技术，以提高频率稳定性和抗干扰性能。
2. 高效率功率放大器：调频发射机的功率放大器对信号的放大和传输效率有着重要影响。
高效率功率放大器可以提供更好的信号覆盖范围和较低的功耗。
在设计中，可以考虑使用功率级联、Doherty功率放大器等技术，以提高功率放大器的效率。
3.输出功率调控：调频发射机的输出功率需要根据不同的应用需求进行调节。
设计中应提供合适的功率调节电路和控制系统，以便根据需要实现灵活的功率调节和保证输出功率的稳定性。
4.抗干扰性能：调频发射机在传输过程中会受到各种干扰信号的影响，如杂散、多径效应等。
设计时应考虑使用合适的滤波器、射频前端等技术，以提高发射机的抗干扰性能，保证信号的质量和传输的稳定性。
5.低相位噪声：调频发射机的相位噪声会对接收信号的解调和还原造成影响。
设计时应注意降低相位噪声，使用低噪声振荡器、抑制噪声产生的环节等技术，以提高接收信号的质量。
6.信号处理功能：调频发射机一般需要具备一些信号处理功能，如音频压缩、编码、解码等。
设计时应考虑使用合适的音频处理芯片或算法，实现对信号的高质量处理和传输。
7.界面和控制系统：调频发射机需要提供合适的界面和控制系统，方便用户对设备进行控制和监测。
设计时应考虑使用友好的用户界面和标准的通信接口，以提高用户的使用便利性和设备的可管理性。
总之，调频发射机设计要考虑频率稳定性、功率放大器效率、输出功率调控、抗干扰性能、相位噪声、信号处理功能以及界面和控制系统等方面，以提供高质量的音频信号传输。
调频发射机设计要点
淮海工学院课程设计报告书课程名称：通信电子线路课程设计题目：调频发射机设计学院：电子工程学院学期：2013-2014-1专业班级：通信工程112 姓名：金凯杰学号： 2011120714调频发射机的设计1 引言随着科的发展和人民生活水平的提高，调频发射机也在快速发展，并且在用，它用于演讲、教学、玩具、防盗监控等诸多领域。
在生活中人们通过无线电发射机可以把需要传播出的信息发射出去，接收者可以通过特制的接收机接受信息，最普通的模式是：广播电台通过无线电发射机发射出广播，收听者通过收音机即可接收到电台广播。
本设计为一简单功能的调频发射机，通过该发射机可以把声音转换为无线电信号发射出去，该信号频率可调，通过普通收音机接收，只要频率适合时即可收到发射器发送出的无线电信号，并通过扬声器转换出声音。
通过这次实验我们可以更好地巩固和加深对小功率调频发射机工作原理和非线性电子线路的进一步理解。
学会基本的实验技能，提高运用理论知识解决实际问题的能力。
2 设计目的电路设计反映学生理论知识的实际应用能力，扎实的电子线路理论是成功设计电路的基础。
所以其要求是：⑴功能和性能指标分析：对题目的各项要求进行分析，整理出系统和具体电路设计所需的更具体、更详细的功能要求和技术性指标数据，以求得设计的原始数据。
⑵选择元器件：很好地理解电路的工作原理，正确利用计算公式，选择合理的元件参数，且应降低成本，减少器件品种，减少元器件的功耗和体积。
⑶画出总体电路图初稿并审图，将错误降到最低程度，保证仿真顺利完成。
⑷仿真：通过仿真，检查各元器件的性能、参数、质量能否满足设计要求，检查各单元电路的功能和指标是否达到设计要求。
⑸画出总体电路图，要求按相关规定，布局合理，图面清晰，便于对图的理解和阅读，为印制电路板，并组装、调试和维修时做好准备。
3 设计内容及主要技术要求3.１课题选择本次课程设计选题主要从以下几个方面考虑： ⑴ 符合教学大纲要求；⑵ 题目应有一定深度与广度，照顾《高频电子线路》课程各章节内容； ⑶ 具有一定实用性。
分析调频发射机常见问题与对策
分析调频发射机常见问题与对策随着科技的不断发展，无线通讯设备在我们的日常生活中扮演着越来越重要的角色。
而调频发射机作为无线通讯设备的重要组成部分，其性能对通讯质量和稳定性起着至关重要的作用。
在实际应用过程中，调频发射机也可能会遇到一些常见问题，影响其正常工作。
本文将对调频发射机常见问题进行分析，并给出对应的解决对策。
一、频率偏移频率偏移是调频发射机常见的问题之一。
频率偏移通常是由于调频发射机内部元器件老化、温度变化或其它原因导致的，如果频率偏移超出一定范围，将会对通讯质量产生不利影响。
对策：可以通过定期对调频发射机进行频率校准，以及在设计时选择质量可靠、温度稳定的元器件来减小频率偏移的发生。
二、功率不稳定调频发射机在输出功率上出现波动也是常见的问题之一。
功率波动可能会导致通讯质量下降，甚至影响到其他设备的正常工作。
对策：在设计调频发射机时，应该采用高品质的功率调理器件，并在使用过程中定期对功率进行校准，以确保功率输出的稳定性。
三、杂散辐射调频发射机在工作过程中可能会产生杂散辐射，对周围的其他电子设备造成干扰，这种杂散辐射有可能违反相关法规标准，需要引起重视。
对策：设计时应该合理布局元器件、增加屏蔽和滤波电路，以减小杂散辐射的产生，确保符合相关法规标准。
四、温度过高由于调频发射机在工作过程中需要不断进行信号的调制和发射，可能会导致设备内部温度升高，如果温度过高将会影响设备的稳定性和寿命。
对策：合理设计散热结构，加强风扇散热系统，选择合适的散热材料和散热器件，确保调频发射机在长时间工作时能够保持较低的工作温度。
五、抗干扰能力差在一些特殊的环境下，调频发射机可能会受到外界干扰，干扰包括电磁干扰、频率干扰等，这种干扰会对设备的正常工作产生不利影响。
对策：在设计调频发射机时，应该充分考虑到各种干扰因素，加强抗干扰能力的设计，采用高品质的滤波器件和屏蔽措施，以减小干扰对设备的影响。
六、电源不稳定调频发射机对电源的要求较高，如果电源不稳定，将会影响设备的正常工作，甚至损坏设备。
分析调频发射机常见问题与对策
分析调频发射机常见问题与对策调频发射机是广播系统中非常重要的设备之一，其主要功能是将音频信号转换为电磁波通过天线传输。
在使用调频发射机的过程中，常常会遇到一些问题，比如设备故障、信号干扰等。
以下是对调频发射机常见问题的分析以及相应的对策。
一、发射频率不稳定调频发射机在工作过程中，可能会出现频率漂移的问题，即发射频率不稳定。
对策：可以检查发射机的温度是否过高，如果发热严重，可能会导致频率不稳定。
可以检查发射机的固定螺丝是否牢固，如果松动可能会影响频率稳定性。
还可以检查发射机的电容、电感等元件是否损坏，如果有损坏需要及时更换。
二、信号干扰调频发射机发射的信号可能会受到其他电子设备的干扰，比如电视、手机等。
这些干扰信号可能会导致发射机接收到噪声，影响广播质量。
对策：可以通过设置合适的削弱器和滤波器来减少干扰信号的影响。
可以增加发射机的功率，以提高信号的抗干扰能力。
还可以采用频率转换技术，将发射频率远离干扰信号的频段，从而减少干扰。
三、发射功率不足调频发射机的发射功率可能会不足，导致广播范围有限，信号质量差。
对策：可以检查发射机的功率放大器是否损坏或老化，如果有问题需要及时更换。
可以检查发射机的电源供应是否稳定，不足的电压也会导致发射功率不足。
合理调节天线的高度和角度，以提高信号的传输效果。
四、音频失真调频发射机在音频信号传输过程中可能会出现失真，导致广播质量差，听众难以听清声音。
对策：可以检查发射机的音频输入接口是否松动或损坏，如果有问题需要及时修复。
可以调整音频输入的电平，使其适应发射机的输入范围。
还可以使用专业的音频处理设备，对音频信号进行均衡、压缩等处理，以改善音频质量。
五、设备故障调频发射机在长期使用过程中，可能会出现部件老化、损坏等问题。
对策：可以定期对发射机进行维护，清洁和检查各个部件是否正常工作。
如果发现有损坏的部件，需要及时更换。
及时备份电子数据和设置，以防意外损坏导致数据丢失。
调频发射机在使用过程中可能会遇到各种问题，但只要及时进行检查和维护，采取相应的对策，就能够保证其正常运行并提供高质量的广播服务。
调频广播发射机的系统整定与调试技巧
调频广播发射机的系统整定与调试技巧调频广播发射机是一种用于将声音信号转换为无线电信号并进行传输的设备。
系统整定与调试是确保发射机正常工作的关键步骤。
本文将介绍调频广播发射机的系统整定与调试技巧，帮助读者了解如何正确设置和调试发射机以确保高质量的广播信号传输。
首先，需要进行的是发射机的系统整定。
系统整定是调频广播发射机的关键步骤，它包括了发射机的硬件和软件设置。
下面是一些系统整定的重要技巧：1. 确保发射机的工作频率正确设置。
根据所在地区的频率规划要求，将发射机的工作频率设置到合适的频段，避免与其他频率冲突。
2. 检查发射机的天线系统。
确保天线的连接正常，并检查天线的状态是否良好，以避免信号衰减或反射。
此外，应调整天线的方向和位置，以获得最佳的发射效果。
3. 校准发射机的输出功率。
通过使用功率计来测量发射机的输出功率，并根据需要进行微调。
确保输出功率符合规定的范围，既能满足传输的需求，又不会对周围环境造成干扰。
接下来是发射机的调试步骤。
调试是为了确保发射机的正常运行以及产生高质量的广播信号。
以下是一些调试发射机的技巧：1. 检查发射机的音频输入。
确保音频输入信号的质量良好，并检查音频电平是否适当，以避免过载或失真的情况发生。
此外，应确保音频输入的频率范围符合发射机的要求。
2. 调整发射机的音频压制器。
音频压制器用于控制声音信号的动态范围，使其在广播中更加平衡。
通过调整音频压制器的阈值和比例等参数，可以获得更好的音质效果。
3. 进行发射机的音频处理。
音频处理是改善声音质量的关键步骤。
可以使用均衡器、压缩器、限幅器等音频处理设备，调整声音的频谱和动态范围，以提高声音的清晰度和吸引力。
4. 检查发射机的调谐电路。
调谐电路用于确保发射的无线电信号的频率稳定性。
可以通过检查调谐电路的频率响应和调整调谐电路的参数来保持频率的准确稳定。
5. 检查发射机的保护机制。
发射机应具备一些保护机制，如过载保护和温度保护，以防止发射机在高负荷或异常情况下受到损坏。
分析调频发射机常见问题与对策
分析调频发射机常见问题与对策
调频发射机作为无线通信设备的一种，常常用于广播、电视、无线电等领域。
在使用
过程中，由于各种原因可能会出现一些常见问题。
以下是一些常见问题及对策的分析。
1. 发射信号不稳定：调频发射机在发射信号时，可能会出现信号不稳定的情况，表
现为声音有杂音、画面有干扰等。
这种问题可能由电源电压不稳、信号源不稳定、线路接
触不良等原因引起。
对策是检查发射机的电源供应情况，确保电压稳定。
检查信号源的稳
定性，如有问题需进行修复或更换。
还需要检查线路连接是否牢固，如有松动情况，及时
排除。
2. 发射功率不符合要求：调频发射机在使用过程中，可能会出现发射功率不符合要
求的情况，表现为发射距离过短或过长。
这可能是由发射机的功率调整不准确、天线连接
故障等原因引起。
对策是通过调试发射机的功率控制装置，确保发射功率符合要求。
检查
天线连接是否正常，如有问题及时修复。
4. 无法调整音量：调频发射机在使用过程中，可能会出现无法调整音量的情况，表
现为无论调节音量大小，输出的声音始终保持一定的水平。
这可能是由音量调节装置故障、线路连接不良等原因引起。
对策是检查音量调节装置的工作情况，如有故障进行修复或更换。
检查线路连接是否正常，如有问题及时排除。
调频发射机在使用过程中可能会遇到多种问题，但只要排查原因并采取对策，通常可
以解决这些问题。
定期的维护和检查也是确保调频发射机正常运行的重要手段。
调频广播发射机的信号调制与解调技术
调频广播发射机的信号调制与解调技术调频广播发射机在传输广播信号时使用的是调频技术。
调频技术是通过在载频信号上调制一个频率可变的信号来传输信息。
这种技术通常使用频率调制指数（Frequency Modulation, FM）方式来实现。
在本文中，我们将详细介绍调频广播发射机的信号调制与解调技术。
一、调频广播发射机的信号调制技术1.频率调制指数调频广播发射机使用频率调制指数来调制音频信号。
频率调制指数是指调频信号的瞬时频率与调制信号的瞬时振幅成正比关系。
在调频广播发射机中，音频信号被转换为电压信号，并通过调频电路进行处理，最后将调制信号发送到射频模块进行广播。
调频电路包括振荡器、频率倍频电路和频率限制电路等。
2.振荡器在调频广播发射机中，振荡器是一个重要的组件，用于产生射频信号。
振荡器通常采用压控振荡器（Voltage-Controlled Oscillator, VCO）来产生可变频率的射频信号。
VCO的频率稳定度对调频广播发射机的正常工作至关重要。
3.频率倍频电路为了改善射频信号的质量，调频广播发射机通常会使用频率倍频电路。
频率倍频电路将振荡器产生的低频信号通过倍频器进行频率倍增，得到所需的射频信号。
这样可以提高射频信号的频率稳定度和输出功率。
4.频率限制电路频率限制电路用于限制调频信号的频率范围，以保持广播信号的合法传输。
调频广播发射机会对调制信号进行限制，避免频率超过规定范围，防止干扰其他无线通信系统。
二、调频广播发射机的信号解调技术调频广播发射机的信号解调技术是将调制后的信号还原为原始输入信号。
信号解调是调频广播接收的关键步骤，主要有两种基本解调技术：鉴频解调和相频解调。
1.鉴频解调鉴频解调是调频广播发射机中常用的解调技术。
它通过将射频信号与本地振荡信号进行混频，将调制信号与本地振荡信号进行比较。
如果频率匹配，输出的信号将大幅度增强。
鉴频解调技术适用于调频广播接收机中，能够还原原始音频信号。
调频广播发射机的调频特性与调频指标分析
调频广播发射机的调频特性与调频指标分析调频广播发射机是一种用于广播传输的关键设备，通过调整频率使得电磁波能够传播到远处接收器。
了解调频广播发射机的调频特性与调频指标对于确保广播传输的质量和稳定性至关重要。
在本文中，我们将探讨调频广播发射机的调频特性以及分析其调频指标。
首先，我们将讨论调频广播发射机的调频特性。
调频（Frequency Modulation，FM）是一种常见的调制方式，广播发射机通过调节信号的频率变化来传输音频信号。
可以将调频特性分为两个方面，即调频频偏与调频灵敏度。
调频频偏是指在调频过程中，信号频率的变化量。
对于调频广播发射机来说，频偏大小取决于输入音频信号的强度和调频调制指数（Modulation Index）的数值。
调频调制指数是一个无单位的参数，通常用百分比表示。
较大的调频调制指数将产生较大的频偏，从而扩大信号的覆盖范围。
调频频偏对于广播传输的覆盖范围和传输质量具有重要影响。
调频灵敏度则是指调频发射机对输入音频信号变化的响应程度。
调频灵敏度的高低取决于调频发射机的设计和调制器的性能。
高调频灵敏度的发射机将更好地响应细微的音频信号变化，从而实现更准确的频率调制。
调频灵敏度的提高可以改善音质和广播传输的稳定性。
其次，我们将探讨调频广播发射机的调频指标。
调频指标是用来评估发射机在调频过程中的性能和效果的参数。
调频广播发射机的重要调频指标包括频偏偏差、调制度、载噪比和调制失真。
频偏偏差是衡量调频广播发射机频偏大小的参数，它表示了实际频偏与设定频偏之间的差异。
频偏偏差通常以kHz为单位进行表示，较小的频偏偏差意味着更准确的调频传输。
调制度是指调频广播发射机在不同音频频率下产生的频偏量，它描述了发射机在频域上的调制效果。
调制度的测量通常以dB为单位，较高的调制度表示更准确的音频传输。
载噪比是指调频广播发射机输出信号中的信号和噪声的比率。
高载噪比意味着信号较强且噪声较弱，可以提供更清晰的音频传输。
调频广播发射机的调频频率调整与精准度要求
调频广播发射机的调频频率调整与精准度要求调频广播发射机是广播电台传输信号的重要设备之一，频率调整与精准度对广播信号的稳定性和音质产生直接影响。
本文将讨论调频广播发射机的调频频率调整方法和对其精准度的要求。
一、调频频率调整方法调频广播发射机的调频频率调整方法主要包括两种：电子调频和机械调频。
1. 电子调频：电子调频是通过调频发射机内部的电子设备来实现频率调整的方法。
传统的电子调频方法是使用变容二极管来调整频率，通过改变二极管的偏置电压来改变其容值从而实现频率调整。
而现代的调频广播发射机多采用数字调频技术，即通过数字信号处理器来实现频率调整。
数字调频技术具有调整范围广、调整步进小、频率稳定等优点。
2. 机械调频：机械调频是通过调整机械元件来实现频率调整的方法。
典型的机械调频方法是使用螺线管来调整频率。
通过调整螺线管的长度或压缩程度，改变其电感值从而实现频率调整。
机械调频具有调整范围小、调整精度较低等缺点，现在已较少应用于调频广播发射机。
二、调频精准度要求调频广播发射机的频率精准度是指发射机输出信号的频率与设定频率之间的偏差。
频率精准度对广播信号的覆盖范围和音质起着决定性影响，良好的频率精准度要求如下：1. 稳定性：调频广播发射机的频率应保持稳定，即输出信号的频率不会随着时间和环境的变化而发生明显波动。
这要求发射机采用高稳定性晶振或频率锁定技术，确保频率的长期稳定性。
2. 精确性：广播发射机的频率应与设定频率尽可能接近，偏差应在合理范围内。
调频广播发射机通常有标准频率校准功能，可以通过校准程序或外部参考信号进行精确调整，以确保频率的准确性。
3. 合规性：调频广播发射机的频率精准度需符合国家或地区的法规要求。
不同国家或地区对广播发射机的频率精准度有不同的要求，而调频广播发射机需满足相应的标准和规范。
4. 可调性：调频广播发射机需要具备一定的调频范围和调频步进，以满足不同频率覆盖区域的需求。
广播电台可能需要根据不同的波段和覆盖范围调整发射频率，因此调频广播发射机应具备相应的可调性。
调频广播发射机的广播频率选择与规划原则
调频广播发射机的广播频率选择与规划原则调频广播发射机是广播电台中至关重要的设备之一，负责将广播节目信号传输到接收器中。
广播频率的选择与规划对广播传输的质量和覆盖范围有着重要的影响。
本文将讨论调频广播发射机的广播频率选择与规划的原则和注意事项。
1. 频率选择的基本原则在选择广播频率时，需要考虑以下几个基本原则：1.1 避免干扰：选取与周围频段的广播电台频率有一定的间隔，以避免互相干扰。
可以借助频谱分析仪等设备进行检测，确保选择的频率没有被其他电台使用。
1.2 良好的室内外覆盖：广播频率的选择应考虑到室内外信号传播的特点，确定一个能够在目标区域内提供稳定和良好覆盖的频率。
1.3 频带合规：依据当地的广播频段分配和频率规划，选择在合法允许的频带内进行广播。
需要遵守国家和地区的广播频率管理规定，并申请相应的频率使用许可。
2. 覆盖范围与信号强度的规划2.1 覆盖范围：广播信号的覆盖范围和传输距离与广播频率密切相关。
一般来说，低频段的广播频率具有较远的传输距离，适合用于覆盖较大面积的地域。
高频段的广播频率传输距离相对较短，适合用于城市等小范围内的覆盖。
2.2 信号强度的规划：根据目标覆盖区域的地理环境和设备条件，确定合适的发射功率，以确保信号在目标区域内的强度合适。
需要考虑到信号强度的逐渐衰减以及地理障碍（如建筑物、山脉等）对信号的影响。
3. 多频道规划为了提供更全面和多样化的广播服务，广播电台通常需要同时使用多个频率进行广播。
在多频道规划中，需要注意以下几点：3.1 频率分离：不同频率的广播频道之间需要保持一定的频率间隔，以避免互相干扰。
频率间隔的大小取决于设备和信号特性，一般应保持在一定的安全范围内。
3.2 频段选择：根据广播节目的种类和目标受众的需求，合理选择频段进行广播。
广播电台可能会选择不同的频段用于不同类型的节目，以满足不同听众群体的需求。
4. 监测和维护一旦广播频率确定并开始广播，需要进行定期的监测和维护工作，以确保广播质量和信号稳定。
调频发射机要点
简易调频发射机摘要本次的课程设计是简易调频发射机(话筒),它可以用于演讲、教学、玩具、防盗监控等诸多领域。
在这个实验中我们将学习如何将高频单元电路组合实现满足工程实际要求的整机电路等，根据技术指示要求我们进行了本次设计，主要以振荡，调频，缓冲，放大为单元电路组成。
振荡电路是由简单常用的克拉泊电路构成的压控振荡器,通过改变变容二极管两端的电压来改变结电容,从而改变振荡频率来实现调.缓冲电路则是一个射级跟随器.功放采用的是效率较高丙类功放.本课题的设计利用Multisim软件仿真设计了一个小功率调频发射机，力求使学生通过动脑动手解决一两个实际问题，巩固和运用在《高频电子线路原理与实践》中所学的理论知识和实验技能相结合，基本掌握常用模拟电路的一般设计方法，提高设计能力和动手能力，为以后从事电子电路设计、研制电子产品打下基础。
关键词：克拉泊振荡；射级跟随器；丙类功放输出级;变容二极管目录第一章．课程设计任务书 (1)1.1 设计课题任务 (1)1.2 功能要求说明 (1)第二章．设计方案及原理 (2)2.1 总体方案介绍 (2)2.2 工作原理说明 (3)第三章. 电路设计及参数的计算 (4)3.1 振荡级电路 (4)3.2 缓冲极电路 (7)3.3 功率放大级 (8)第四章． Multism的仿真 (10)4.1 仿真结果 (10)4.2 误差分析 (12)第五章. 设计体会 (14)参考文献 (15)致谢 (16)附录 (17)第一章.课程设计任务书1.1设计课题任务简易调频发射机（话筒）的设计1.2功能要求说明主要技术指标：1．中心频率: 4MHz102．频率稳定度: 不低于33. 最大频偏: 75KHz4．输出功率: 大于200mW5. 天线形式：拉杆天线（75欧姆）要求调试并测量主振级电路的性能，包括中心频率及其频率稳定度等。
第二章设计方案及原理2.1总体方案介绍通常小功率发射机采用直接调频方式，它的组成框图如下所示。
分析调频发射机常见问题与对策
分析调频发射机常见问题与对策随着科技的不断发展，调频发射机在通信系统中的应用越来越广泛。
由于调频发射机的复杂性和长时间运行，常常会出现各种问题，影响通信系统的正常运行，甚至可能导致通信中断。
对调频发射机常见问题进行分析，并采取对策，是保障通信系统正常运行的关键。
1. 频率漂移问题频率漂移是指调频发射机工作中频率发生偏移，导致信号无法准确传输的现象。
频率漂移问题可能由于晶振老化、温度变化、漂移补偿不足等原因引起。
2. 功率不稳定问题功率不稳定是指调频发射机输出功率波动较大，无法保持在设定的范围内。
可能由于电源不稳定、功率放大器失效、温度过高等原因引起。
3. 调制误差问题调制误差是指调频发射机在信号调制过程中出现误差，导致信号质量下降。
可能由于调制器故障、信号源问题、调制参数设置不当等原因引起。
4. 抗干扰能力差问题调频发射机在工作中可能受到外部干扰，导致信号质量下降甚至通信中断。
可能由于前端滤波器失效、线路接触不良、天线故障等原因引起。
5. 故障自诊断能力不足问题调频发射机出现故障时，能否及时发现并排除故障是保障通信系统正常运行的关键。
如果调频发射机的自诊断功能不足，则可能导致故障无法及时得到处理，进而影响系统正常运行。
二、对策建议1. 频率漂移问题的对策对于频率漂移问题，可以定期对设备中的晶振进行检测，确保频率精度不超出规定范围；并在工作环境发生较大温度变化时，采取相应的温度补偿措施，及时修正频率漂移问题。
2. 功率不稳定问题的对策对于功率不稳定问题，可以确保电源供电稳定，避免电源波动对发射机的影响；并定期对功率放大器进行检测，确保其正常工作；同时对发射机的散热系统进行管理，避免温度过高对功率稳定性的影响。
3. 调制误差问题的对策针对调制误差问题，可以定期对调制器进行检测，确保其正常工作；并对信号源进行监测，确保信号质量符合要求；同时对调制参数进行合理设置，避免由于参数不当引起的误差问题。
5. 故障自诊断能力不足问题的对策对于故障自诊断能力不足问题，可以对设备进行定期维护与检测，确保故障能够及时发现并得到处理；并在设备设计时增加自诊断功能，能够自动识别故障原因并给出解决方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简易调频发射机摘要本次的课程设计是简易调频发射机(话筒),它可以用于演讲、教学、玩具、防盗监控等诸多领域。
在这个实验中我们将学习如何将高频单元电路组合实现满足工程实际要求的整机电路等，根据技术指示要求我们进行了本次设计，主要以振荡，调频，缓冲，放大为单元电路组成。
振荡电路是由简单常用的克拉泊电路构成的压控振荡器,通过改变变容二极管两端的电压来改变结电容,从而改变振荡频率来实现调.缓冲电路则是一个射级跟随器.功放采用的是效率较高丙类功放.本课题的设计利用Multisim软件仿真设计了一个小功率调频发射机，力求使学生通过动脑动手解决一两个实际问题，巩固和运用在《高频电子线路原理与实践》中所学的理论知识和实验技能相结合，基本掌握常用模拟电路的一般设计方法，提高设计能力和动手能力，为以后从事电子电路设计、研制电子产品打下基础。
关键词：克拉泊振荡；射级跟随器；丙类功放输出级;变容二极管目录第一章．课程设计任务书 (1)1.1 设计课题任务 (1)1.2 功能要求说明 (1)第二章．设计方案及原理 (2)2.1 总体方案介绍 (2)2.2 工作原理说明 (3)第三章. 电路设计及参数的计算 (4)3.1 振荡级电路 (4)3.2 缓冲极电路 (7)3.3 功率放大级 (8)第四章． Multism的仿真 (10)4.1 仿真结果 (10)4.2 误差分析 (12)第五章. 设计体会 (14)参考文献 (15)致谢 (16)附录 (17)第一章.课程设计任务书1.1设计课题任务简易调频发射机（话筒）的设计1.2功能要求说明主要技术指标：1．中心频率: 4MHz102．频率稳定度: 不低于33. 最大频偏: 75KHz4．输出功率: 大于200mW5. 天线形式：拉杆天线（75欧姆）要求调试并测量主振级电路的性能，包括中心频率及其频率稳定度等。
第二章设计方案及原理2.1总体方案介绍通常小功率发射机采用直接调频方式，它的组成框图如下所示。
其中高频振荡级主要是产生频率稳定、中心频率符合指标要求的正弦波信号，且其频率受到外加音频信号电压调变；缓冲级主要是对调频振荡信号进行放大，以提供末级所需的激励功率，同时还对前后级起有一定的隔离作用，为避免级功放的工作状态变化而直接影响振荡级的频率稳定度；，功放级的任务是确保高效率输出足够大上述框所示小功率发射机设计的主要任务是选择各级电路形式和各级元器件参数的计算。
2.2工作原理说明1．高频振荡级由于是固定的中心频率，可考虑采用频率稳定度较高的克拉泼振荡电路。
关于该电路的设计参阅《高频电子线路实验讲义》中实验六内容。
2．缓冲级由于对该级有一定增益要求，考虑到中心频率固定，因此可采用以LC 并联回路作负载的小信号谐振放大器电路。
对该级管子的要求是0()(35)2BR CEO CC f f V V γ≥-≥至于谐振回路的计算，一般先根据0f 计算出LC 的乘积值，然后选择合适的C 再求出L 。
C 根据本课题的频率可取100pF —200pF 。
3．功放输出级为了获得较大的功率增益和较高的集电极效率，该级可采用共发射极电路，且工作在丙类状态，输出回路用来实现阻抗匹配并进行滤波，从结构简单、调节方便起见，本课题可采用п型网络，计算元件参数时通常取1e Q 在10以内，计算公式请参阅教材第二章。
功放管要满足以下条件：0max()02(35)CN CN c BR CEO CC P P I i V V f f γ≥≥≥≥-第三章电路设计和参数的确定3.1 振荡器电路：3.1.1图变容二极管部分接入振荡回路的等效电路如下：R R一．电路说明：1.比值C2/C3=F，决定反馈电压的大小，反馈系数F一般取1/8~1/2。
2.为减小晶体管的极间电容对回路振荡频率的影响，C2、C3的取值要大。
如果选C1<<C2，C1<<C3，则回路的谐振频率f o主要由C1决定。
3.I CQ一般为(1~4)mA。
I CQ偏大，振荡幅度增加，但波形失真加重，频率稳定性变差。
4.L1、C1与C2、C3组成并联谐振回路，其中C3两端的电压构成振荡器的反馈电压，以满足相位平衡条件S j=2n p。
其中，晶体管T、L1、C1、C2、C3组成电容三点式振荡器的改进型电路即克拉泼电路，接成共基组态，CB为基极耦合电容，其静态工作点由R B1、R B2、R E及R C所决定。
5.C5与高频扼流圈L2给vΩ提供通路，C6起高频滤波作用。
变容二极管DC通过Cc部分接入振荡回路，有利于提高主振频率f o的稳定性，减小调制失真。
二．VCO实现变容二极管直接调频多中小功率的调频发射机都采用变容二极管直接调频技术，即在工作于发射载频的LC振荡回路上直接调频这种方法的电路简单、性能良好、副波少、维修方便，是一种较先进的频率调制方案。
1．变容二极管特性曲线特性曲线C j-v 如图4.2.3示。
性能参数V Q、C j0及Q点处的斜率k c等可以通过C j-v 特性曲线估算3.1.3图3.1.3是变容二极管2CC1C的C j-v 曲线。
由图可得V Q=–4V时C Q=75pFS2．电压所引起的最大频偏称为调制灵敏度，以表示，单位为 kHz/V，f即3． 为调制信号的幅度； 为变容管的结电容变化 时引起的最大频偏。
回路总电容的变化量为二．确定电路形式，设置静态工作点振荡器的静态工作点取 ， ，测得三极管的 ，计算出各电阻值mAR R R R V Vcc I CEQ cQ 26124343=+-=+-=由(1-3)可得R 3+R 4=3k Ω，为了提高电路的稳定性，R 4的值可适当增大，取R 4=1k Ω，则R 3=2k Ω。
V k mA R I V V V cQ BE BQ EQ 21*24=Ω=≈-= VV R R R Vcc R R R V EQ BQ 7.27.012212212=+=+=+= uA mA I I cQ BQ 3.3360/2/===β为了提高电路的稳定性，取流过电阻R 2上的电流mA I I BQ 33.0102== Ω==≈k mA V I V R BQ 18.833.07.222 取标称值R 2=8.2k Ω根据公式Ω=*-=*+=K R V V R V R R R V BQCC CC BB 2.28)1(21212则R 1=28.2K Ω C 1为基极旁路电容，可取C 1=0.01uF 。
C 8=0.01uF,输出耦合电容。
三．计算主振回路元件值由式得 ，若取C 1=150pF ，则L 1≈10μH实验中可适当调整L1的圈数或C 1的值。
电容C 2、C 3由反馈系数 F 及电路条件C 1<<C 2，C 1<<C 3 所决定，若取C 2=510 pF ， 由 ，则取 C 3=3000 pF ，取耦合电容 C b=0.01μF 四．计算调频电路元件值变容管的静态反向偏压V Q 由电阻 R 1与R 2分压决定，mA 2CQ =I V 6CEQ =V 60=β11o π21C L f ≈2/1~8/1/32==C C F mΩmV f S f ∆=Ωm V j2C p C ∆=∆∑m f ∆j C ∆已知 V Q=4V ，若取 R 2=10k Ω ，隔离电阻 R 3=150k ΩΩ=k 201R)(j c c C C C p +=为减小振荡回路高频电压对变容管的影响，应取小，但过小又会使频偏达不到指标要求。
当V Q=- 4V 时，对应C Q=75pF ，则 CC ≈ 18.8 pf .取标称值20pF五．计算调制信号的幅度 为达到最大频偏 的要求，调制信号的幅度V Ωm ，可由下列关系式求出由C j-v 曲线得变容管 2CC1C 在V Q= – 4V 处的斜率得调制信号的幅度V Ωm=ΔC j / k c= 0.92V得调制灵敏度Sf 为75KH3.2 缓冲隔离级电路(射极输出器)设计从振荡器的什么地方取输出电压也是十分重要的。
一般尽可能从低阻抗点取出信号，并加入隔离、缓冲级如射极输出器，以减弱外接负载对振荡器幅度、波形以及频率稳定度的影响。
射极输出器的特点是输入阻抗高，输出阻抗低，放大倍数接近于1。
1、电路形式由于待传输信号是高频调频波，主要考虑的是输入抗高，传输系数大且工作稳定。
选择电路的固定分压偏置与自给偏压相结合，具有稳定工作点特点的偏置电路。
如图4-2所示。
射极加R W2可改变输入阻抗。
V25in图3.3.1 射极输出器电路∑∑∆-=∆Q om 21C C f f m f ∆5.12j C =∆∆=V C k2、估算偏置电路元件(1)已知条件：Vcc=+12V ，晶体管为3DG100（3DG6）。
3DG100的参数如表4-3所示。
表3.3.1 3DG100参数表β0=60。
晶体管的静态工作点应位于交流负载线的中点，一般取U CEQ =0.5Vcc ，I CQ =(3~10)mA 。
因为在仿真软件中，没有找到3DG100，在这里选与其参数值相近的2N3019根据已知条件选取I CQ =4mA,，V CEQ =0.5Vcc=6V ，则Ω=-=-==+k mA VVc V R R EQ cc w 5.14612I I V CQ CQ EQ 210(2)R 10、R w2： 取R 10=1kΩ，R w2为1kΩ的电位器。
(3) R 8、R 9V EQ =6.0V V BQ = V EQ +0.7=6.7V I BQ =I CQ /β0 =66.67uAΩ≈=k I V R BQ BQ10109取标称值R 9=10k Ω。
Ω=-=k I V V R BQ BQcc 95.7108取标称值R 8=8.0k Ω。
(4)输入电阻R i若忽略晶体管基区体电阻的影响，有Ω≈+=k R R R R R R L w i 63.3]||)[(||)||(21098β （R L =325Ω）(5)输入电压U imV P R U i i im 37.310*56.1*3630*223≈==-(6)耦合电容C 8、C 9为了减小射极跟随器对前一级电路的影响，C 8的值不能过大，一般为数十pF ，这里取C 8=20pF ，C 9=0.02uF 。
3.3功率放大级1.实现功放的要求为了获得较大的功率增益和较高的集电极效率，该级可采用共发射极电路，且工作在丙类状态，输出回路用来实现阻抗匹配并进行滤，如下图为谐振功率放大器的原理电路图3.3.2晶体管工作在丙类状态，既有较高的效率，同时可以防止T3管产生高频自激而引起的二次击穿损坏。
调节偏置电阻可改变T3管的导通角。
L3、L4、C15和C16构成π型输出回路用来实现阻抗匹配并进行滤波，即将天线阻抗变换为功放管所要求的负载值，并滤除不必要的高次谐波分量。
