混凝土结构施工图平法标注
混凝土结构施工图平面整体表示方法平法施工图
7 结构施工图
平法施工图概述
为了确保施工人员准确无误地按平法施工图进行施工,在具体 工程的结构设计总说明中必须写明以下与平法施工图密切相关 的内容。
•注明所选用的平法标准图的图集号(如03G101-1) 以免图集升版后在施工中用错版本。 •写明混凝土结构的使用年限。 •当有抗震设防要求时,应写明抗震设防烈度及结构 抗震等级,以明确选用相应抗震等级的标准构造图。
7 结构施工图
平法施工图概述 按平法设计绘制的施工图,一般是由各类 结构构件的平法施工图和标准构造详图两 大部分构成。
7 结构施工图
平法施工图概述
在平面图上表示各构件尺寸和配筋的方式有三 种:
平面注写方式 ………………. 标注梁 列表注写方式 ………………. 标注柱和剪力墙 截面注写方式 ………………. 标注柱和梁
梁类型
代号 序号 跨数及是否带有悬挑
楼层框架梁 屋面框架梁
框支梁 非框架梁
悬挑梁 井字梁
KL WKL KZL
L XL JZL
XX (XX)、 (XXA)或(XXB) XX (XX)、 (XXA)或(XXB) XX (XX)、 (XXA)或(XXB) XX (XX)、 (XXA)或(XXB) XX (XX)、 (XXA)或(XXB) XX (XX)、 (XXA)或(XXB)
•梁下部纵筋
7 结构施工图
平面注写方式练习:
根据平法施工图绘制 1-1、2-2 、3-3、 4-4 截面图
7 结构施工图
7 结构施工图
7 结构施工图
用传统表达方式画出的一根两跨钢筋混凝土连续梁的配筋图
图7.12 两跨连续梁配筋详图
7 结构施工图
如采用平面注写方式表达图7.12所示的两跨连续梁,可在该梁的平 面布置图上标注,如图7.13所示,梁的平面注写包括集中标注和原 位标注两部分。
混凝土结构施工图平面整体表示方法
次梁 2φ18
主梁(框架梁) 次梁 8φ8(2)
(2)截面注写方式 在梁平面布置图上对所有梁按规定进行编号,从每种编号的梁中各选一根,
先将“单边剖面符号”画在该梁上,再引出绘制相应的截面配筋图,并在其上注 写截面尺寸和配筋具体数值。可单独使用,也可与平面注写方式结合起来。
三、板平法施工图的表示方法
c 贯通纵筋。其表达与有梁楼盖规定相同。
当局部区域的板面标高与整体不同时,应在图上注明板面标高高差及分布范 围。
例:一板带注写为ZSB3(5A) h=300 b=2500 15φ10@100(10)/φ10@200 (10) Bφ16@100;Tφ18@200,表示3 号柱上板带,有5跨且一端有悬挑;板带 厚300mm,宽2500mm;板带配置暗梁箍 筋,近柱端为φ10@100共15道,跨中为 φ10@200,均为10肢箍,贯通纵筋下部 为φ16@100,上部为φ18@200。
注: (xxA)为一端有悬挑,(xxB)为两端 有悬挑,悬挑不计入跨数。
②梁截面尺寸(必注)。等截面时用b×h表示,
为加腋梁时用b×h Yc1×c2表示,其中C1为 腋长,C2为腋高;对两端高度不相等的悬挑 梁,用斜线分隔根部与端部的高度值,即为 b×h1/h2。
③梁箍筋的配置(必注)。包括箍筋级别、直 径、加密区、非加密区间距、肢数
xx
(xx)为跨数
xx (xxA)为跨数及一端有悬挑
xx (xxB)为跨数及二端有悬挑
xx
b 板厚。注写为h=xxx,当悬挑板的端部改变截面厚度时,用斜线分隔根部 与端部的高度值,注写为h=xxx/xxx。
c 贯通纵筋。按板块的下部和上部分别注写, 以B代表下部,T代表上部,B&T代表下部 和上部;X向贯通纵筋以X打头,Y向贯通纵 筋以Y打头,两向贯通纵筋配置相同时以X &Y打头。当为单向板时,另一项贯通的分

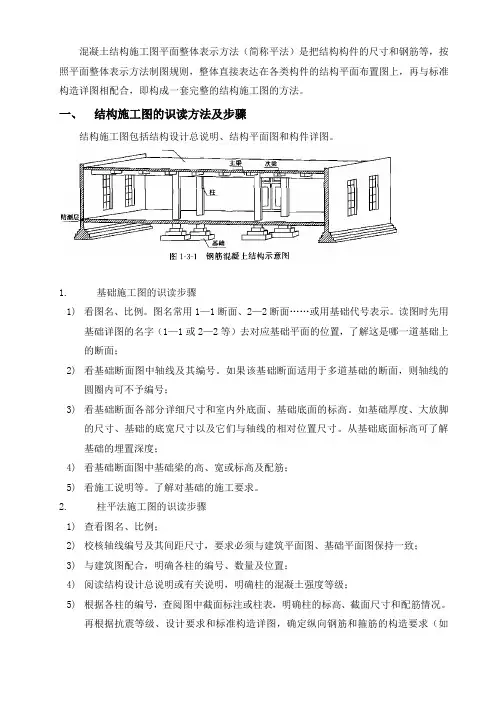

混凝土结构施工图平面整体表示方法学习
混凝土结构施工图平面整体表示方法(简称平法)是把结构构件的尺寸和钢筋等,按照平面整体表示方法制图规则,整体直接表达在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图的方法。
一、结构施工图的识读方法及步骤结构施工图包括结构设计总说明、结构平面图和构件详图。
1.基础施工图的识读步骤1)看图名、比例。
图名常用1—1断面、2—2断面……或用基础代号表示。
读图时先用基础详图的名字(1—1或2—2等)去对应基础平面的位置,了解这是哪一道基础上的断面;2)看基础断面图中轴线及其编号。
如果该基础断面适用于多道基础的断面,则轴线的圆圈内可不予编号;3)看基础断面各部分详细尺寸和室内外底面、基础底面的标高。
如基础厚度、大放脚的尺寸、基础的底宽尺寸以及它们与轴线的相对位置尺寸。
从基础底面标高可了解基础的埋置深度;4)看基础断面图中基础梁的高、宽或标高及配筋;5)看施工说明等。
了解对基础的施工要求。
2.柱平法施工图的识读步骤1)查看图名、比例;2)校核轴线编号及其间距尺寸,要求必须与建筑平面图、基础平面图保持一致;3)与建筑图配合,明确各柱的编号、数量及位置;4)阅读结构设计总说明或有关说明,明确柱的混凝土强度等级;5)根据各柱的编号,查阅图中截面标注或柱表,明确柱的标高、截面尺寸和配筋情况。
再根据抗震等级、设计要求和标准构造详图,确定纵向钢筋和箍筋的构造要求(如纵向钢筋连接的方式、位置和搭接长度、弯折要求、柱头锚固要求、箍筋加密区的范围)。
3.剪力墙平法施工图的识读步骤1)查看图名、比例;2)首先校核轴线编号及其间距尺寸,要求必须与建筑图、基础平面图保持一致;3)与建筑图配合,明确各段剪力墙的暗柱和端柱的编号、数量及位置、墙身的编号和长度、洞口的定位尺寸;4)阅读结构设计总说明或有关说明,明确剪力墙的混凝土强度等级;5)所有洞口的上方必须设置连梁,如剪力墙洞口编号,连梁的编号应与剪力墙洞口编号相对应。
混凝土结构图平面整体表示法
4φ25
集中标注:梁编号 梁截面尺寸 箍筋尺寸(肢数) 梁上部贯通筋或架立筋;下部贯通筋 梁侧面纵向构造筋或受扭钢筋 (梁顶面标高相对于结构层楼面标高的高差 )
§4-4 混凝土结构图平面整体表示法
6
§4-4 混凝土结构图平面整体表示法
7
? 梁平法注写方式 —— 截面注写方式
§4-5 钢结构图
8
1
§4-4 混凝土结构图平面整体表示法 2
简介 梁平法注写方式
§4-4 混凝土结构图平面整体表示法
3
? 简介
?平法:建筑结构施工图平面整体表达方法---“平法”制图 ?平法表达形式:把结构构件的尺寸和配筋等整体直接表达
在各类构件的结构平面布置图上,再与标准构件详图相结 合,即构成一套完整的结构设计施工图。 ?适用范围:现浇混凝土结构的柱、剪力墙、梁等的结施图
槽钢 N
不等边角钢 B×b×t
扁钢 b×t
工字钢
N
钢管 d×t
§4-5 钢结构图
10
? 钢结构的基本知识
?钢结构构件的连接方式:常采用焊接、螺栓连接
§4-5 钢结构图
11
?钢结构的基本知识
?焊缝
§4-5 钢结构图
12
? 钢结构构件详图 — 柱间支撑
§4-5 钢结构图
13
? 钢屋架结构图
§4-5 钢结构图
平法施工图采用:平面注写方式 列表注写方式 截面注写方式
?以梁平法施工图为例:
§4-4 混凝土结构图平面整体表示法
4
? 梁平法注写方式 —— 平面注写方式
? 集中标注:表达梁的通用数值。 施工图中,原位 ? 原位标注:表达梁的特殊数值。 标注取值优先。

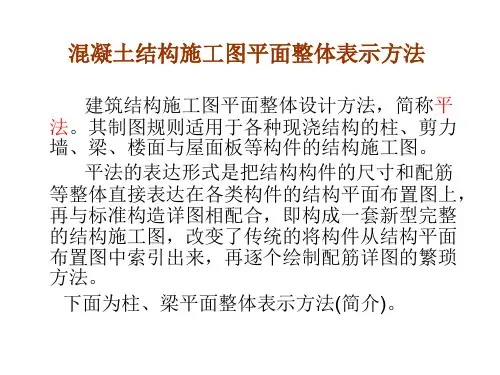

混凝土结构工程施工图平面整体表示方法
混凝土结构工程施工图平面整体表示方法在框架梁中,取消了原来纵向钢筋中的弯起钢筋,增加了加密箍筋,增加了文字注解,配合具有通用标准构造详图,减少钢筋的结构立面图及其截面图,提高了效率。
平面整体表示方法制图规则,可以用在钢筋混凝土结构的各种构件中,有“集中标注”和“原位标注”两种表示方式。
梁的平面注写包括集中标注与原位标注集中标注表达梁的通用数值原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时,则将该项数值原位标注,施工中,原位标注优先于集中标注。
集中标注:1、梁编号。
2、梁截面尺寸。
3、箍筋:钢筋级别、直径、加密区及非加密区、肢数。
4、梁上下通长筋和架立筋。
5、梁侧面纵筋:构造腰筋及抗扭腰筋。
6、梁顶面标高高差(选注)。
梁钢筋的标注方法原位标注内容包括梁支座上部纵筋(该部位含通长筋在内所有纵筋)、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
原位标注:1、梁支座上、下部纵筋。
2、吊筋、附加箍筋。
根据平法制图的规则计算梁中主筋的结构尺寸在图中标注的KL1框架梁的上边缘引出一条铅垂线。
在这条铅垂线的右侧标注有几行字:第一行KLI 框架梁)梁的截面尺寸为300mmx500mm。
通常第二行∮6@100/200(2)表示箍筋采用直径为6mm的HPB235级钢筋,加密箍筋间距为100mmm,非加密箍距为200mm,通长区箍筋均为双肢箍。
第三行2∮16表示采用两根直径为16mm的HRB335级梁的通长筋。
通长筋是沿梁的全长布置的。
梁的左、右两端上方所标标注的4∮16,里边包括了2∮16通长筋。
剩下的2∮16是两段直角形筋和2∮16通长筋,是承受梁端部的负弯矩的。
梁下部中间的4∮16是承受梁中下部的正弯矩的(抗拉作用),钢筋贯通全梁。
如图铅垂线及其右侧注的几行字就是“集中标注”。
假设给出的框架结构F三级抗震设防,混凝土的强度等级采用C30。
柱距为6000mm,柱宽400mm,査《三、四级抗震等级楼层框架梁KL 》部分。
(整理)配筋构造-平法标注法
9-2-10 混凝土结构平法施工图建筑结构施工图平面整体设计方法(平法),对我国传统混凝土结构施工图的设计表示方法作了重大改革,既简化了施工图,又统一了表示方法,以确保设计与施工质量。
本节是根据国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》(OOG101)编写的。
9-2-10-1 一般规定1.按平法设计绘制的施工图,一般是由各类结构构件的平法施工图和标准构造详图两大部分构成。
但对于复杂的房屋建筑,尚需增加模板、开洞和预埋件等平面图。
只有在特殊情况下,才需增加剖面配筋图。
2.按平法设计绘制结构施工图时,必须根据具体工程设计,按照各类构件的平法制图规则,在按结构层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详图。
3.在平法施工图上表示各构件尺寸和配筋的方式,分为平面注写方式、列表注写方式和截面注写方式等三种。
4.在平法施工图上,应将所有构件进行编号,编号中含有类型代号和序号等。
其中,类型代号应与标准构造详图上所注类型代号一致,使两者结合构成完整的结构设计图。
5.在平法施工图上,应注明各结构层楼地面标高、结构层高及相应的结构层号等。
6.为了确保施工人员准确无误地按平法施工图进行施工,在具体工程的结构设计总说明中必须注明所选用平法标准图的图集号,以免图集升版后在施工中用错版本。
9-2-10-2 梁平法施工图1.梁平法施工图是在梁平面布置图上,通常采用平面注写方式表达。
对于轴线未居中的梁应标注其偏心定位尺寸(贴柱边的梁可不注)。
2.平面标注方式,系在梁平面布置图上分别在不同编号的梁中各选一根表达。
平面注写分为集中标注与原位标注两类(图9-44)。
集中标注表达梁的通用数值,原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时,则将该项数值原位标注。
施工时,原位标注取值优先。
图9-44 梁平面注写方式示例3.梁集中标注的内容有四项必注值及一项选注值(集中标注可以从梁的任意一跨引出),规定如下:(1)梁编号为必注值,由梁类型代号、序号、跨数及有无悬挑代号组成。
平法标注11G-101解释
(-0.100)
KL7(3) N4ф18
(+0.100)
300×700
ф10@100(4)/200(2) 2ф25
梁的原位标注
当梁的纵筋多于一排时,用斜线“/”
将纵筋自上而下分开。
梁上部纵筋:6ф25 4/2 梁下部纵筋:6ф28 2/4
若同排纵筋中有两种直径时,用加号 “+”将两种纵筋相联,角部纵筋在前 面
上部配3根直径为 22的HRB400纵筋
下部配3根直径为 20的HRB400纵筋
梁中部钢筋的标注
梁 中 部 钢 筋
构造钢筋,以G开头
受扭钢筋:以N开头
梁的构造钢筋,亦称为梁的腰筋,主 要是防止梁侧面的收缩裂缝
梁 的 构 造 钢 筋
抗扭纵筋的构造要求:
1、应沿截面周边均 匀对称布臵,且截面 四角处必须配臵 2、其间距不应大于 200mm或截面宽度b;
一般情况下,从柱的一端算起,箍筋 加密区的高度最小为: Max(柱截面的高度,柱净高的1/6, 500mm), 若柱的截面为圆形,截面高度取直径。
对于底层柱,下端的箍筋加密区的高 度不小于柱净高的1/3
工程中,框架柱的箍筋加密范围
刚性地面上下各500mm设臵箍筋加密 刚性地面:把地面夯实,并铺设150mm厚 的混凝土面层 对剪跨比小于等于2的柱,框支柱、 一级和二级抗震等级的角柱,要求全 高加密。
当同排纵筋中,既有通长钢筋又有架 立钢筋时,标注应为:
通长钢筋 架立钢筋
2 22 412
两根直径为中间
若梁的上部纵筋和下部纵筋全跨相同时, 可用分号,将上部配筋和下部配筋分隔 开来。
3 22 ;3 20
附加箍筋和吊筋,可直接画在平面图 的主梁上,用线引注总配筋值,当 多数箍筋或吊筋相同时,可统一标注
平法标注识图
当梁下部纵向钢筋不全部伸入支座时,将梁支座下部纵筋 减少的数量写在括号内。例如梁下部注写为6φ25 2(2)/4 表 示 梁 下 部 为 双 排 配 筋 , 其 中 上 排 2φ25 不 伸 入 支 座 , 下 排 4φ25全部伸入支座。
图13.2.7 KL-1配筋图(传统方法)
图13.2.8 KL-1配筋图(平法)
(1)平面注写方式 平面注写方式包括集中标注与原位标注两部分。 集中标注——表达梁的通用数值。 原位标注——表达梁的特殊数值。 当集中标注的某项数值不适用于梁的某部位时,则将 该项数值进行原位标柱,施工时原位标柱取值优先。
构层存在高差时,者将高差值标入括号内。例如(0.05)表示梁顶低于结构层0.05m;若为(0.05)表示梁 顶高于结构层0.05m。
2)梁原位标注法 ①梁支座上部纵筋 该部位标注包括梁上部的所有纵筋,即包括通长筋。 当梁上部纵筋不止一排时用斜线“/”将各排纵筋从上 自下分开 。如 6φ25(4/2),表示梁支座的上一排钢筋 为4φ25,下排钢筋为2φ25。
④梁侧钢筋的标注规则。 梁侧钢筋分为构造配筋和受扭纵筋。当梁的腹板高度 ≥450mm时,就需要配置构造梁侧钢筋,构造钢筋用大写 字母G打头,接着标注梁两侧的总配筋量,且对称配置。 例如G4φ12,表示在梁的每侧各配2φ12构造钢筋。 受扭纵筋用N打头。例如N6φ18,表示梁的每侧配置 3φ18的纵向受扭钢筋。 ⑤梁顶高差的标柱规则 梁顶高差是指梁顶与相应的结构层的高度差值,当梁 顶与相应的结构层标高一致时,则不标此项,若梁顶与结
平法标注
说明: 1. Lae:纵向受拉钢筋抗震锚固长度(任何情况下不得小于250mm)
Ln: 梁净跨;
Hc: 柱截面沿框架方向的高度
2. 一级抗震加密区>=2Hb,二至四级>=1.5Hb
返回
手工计算结果如下:
上部通长筋2b22:
L=各跨长之和+悬梁跨长+左支座左半宽-2*BHC+max(Lae-支座宽+BHC,15d)+12d
12b25: L1=L2=层高-基础顶面距接头距离+上层楼面距接头距离
=3200-Hn/3+Max(Hn/6,Hc,500)
=3200-900+550
2850
=2850
二层:
12b25: L1=L2=层高-本层楼面距接头距离+上层楼面距接头距离
L2
=3200-Max(Hn/6,Hc,500)+Max(Hn/6,Hc,500)
=(5800-200*2)/4+400+(5800-200*2)/4
=3100
3100
支座3两端上部一排筋2b22: L=Ln(支座两边较大一跨的净跨值)/3+支座+Ln/3
= (5800-200*2)/3+400+ (5800-200*2)/3
= 4000
4000
支座3两端上部二排筋2b22: L=Ln(支座两边较大一跨的净跨值)/4+支座+Ln/4
原位标注表示:支座1上部纵筋为4根直径22的二级钢,支座2两边上部纵筋为6 根直径22的二级钢分两排,上一排为4根,下一排为2根;第一跨跨距3600,下 部纵筋为3根直径18的二级钢,全部伸入支座,;第二跨跨距5800,下部纵筋为 4根直径18的二级钢,全部伸入支座;以后类推。
建筑结构基础第14章 混凝土结构施工图平法制图规则
和序号组成。然后从相同编号的柱中选择一个截面,按另一种 比例原位放大绘制柱截面配筋 图,并在各配筋图上继其编号 后再注写截面尺寸b×h (对于圆柱改为圆柱直径)、角筋 或全 部纵筋(当纵筋采用同一种直径且能够图示清楚时)、箍筋的具 体数值。在柱截面配 筋图上标注柱断面与轴线关系b1、b2、 hl、h2具体数值。
8
(6)注写柱子箍筋,应包括钢筋种类代号、直径与间距。
当为抗震设计时,用斜线区分柱端箍筋加密区与柱身非加密 区长度范围内箍筋的不同间距(加密区长度由标准构造详图来 反映)。当箍筋沿柱全高为同一种间距时,则不使用斜线。当 圆柱采用螺旋箍筋时,需在箍筋前加“L”。当柱纵筋采用搭 接连接,且为抗震设防时,搭接接头范围内箍筋加密做法也用 标准构造详图来反映;当为非抗震设防时,在柱纵筋搭接长度 范围内的箍筋加密,应由设计者另行注明。
1
平法制图规则的基本要求如下: (1) 平法适用于各种现浇混凝土结构的基础、柱、剪力墙、
梁、板、楼梯等构件的施工图设计。对于复杂的工业与民用 建筑尚需增添模板、开洞和预埋件的平面图。 (2) 平面整体配筋图上直接表示各构件的尺寸、配筋和所选 用的标准构造详图。各构件的尺寸和配筋值可按平面注写式、 列表注写式和截面注写式三种方法表示。 (3) 在绘制平面整体配筋图时,应将所有构件分类编号,编 号中含有类型代号和序号等,其中类型代号的主要作用是指 明所选用的标准构件详图;在标准构件详图上,也应按其所 属构件类型注明代号,以明确该详图和平面整体配筋图中相 同构件的互补关系,使两者合并构成完整的设计。
第14章 混凝土结构施工图平法制图规则
建筑结构施工图平面整体设计方法(简称平法),包括常
用的平面现浇混凝土柱、 墙、梁三种构件的整体表示法制 图规则和标准构造两大部分内容。平法的表达形式是把混凝 土结构构件的尺寸和配筋等,按照平面整体表示法制图规则, 整体直接表达在各类构件的结构平面布置图上,再与标准构 造详图相配合,形成一套比较新型完整的结构施工图。
平法标注
平法标注建筑结构施工图平面整体设计方法(简称平法)对我国目前混凝土结构施工图的设计表示方法作了重大改革,被国家科委列为《“九五”国家级科技成果重点推广计划》项目(项目编号为:97070209A)和建设部列为一九九六年科技成果推广项目。
平法的表达形式,概括的来讲,是把结构构件的尺寸和配筋等,按照平面整体表示方法制图规则,整体直接表达在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套新型完整的结构设计。
改变了传统的那种将构件从结构平面布置图中所引出来,再逐个绘制配筋详图的繁琐方法。
&10@100/200(4)——四支箍表示箍筋为一级钢筋,直径为&10加密区间距为100,非加密区间距20013&10@150/200(4)梁的两端各有13个四肢箍,间距150,梁的中部间距为200,四肢箍&8@100(4)/150(2)···加密区间距100 四肢箍···非加密区间距150 两只箍18&12@150(4)/200(2)梁的两端各有18根四肢箍,间距为150梁跨中部分,间距200 双只箍2&22;3&25梁上部通常筋为2根二级钢,直径为22;下部通常筋为3根二级钢,直径为22&22+(4&12)用于六只箍,其中2&22为通常筋,4&12为架立筋6&25 4/2上一排纵筋为4&25下一排纵筋为2&252&25+2&222&25 放在角部2&22 放在中部6&25 2/4上一排为2&25下一排为4&256&25 2(-2)/4上排纵筋为2&25 且不伸入支座下排纵筋为4&25 全部伸入支座2&25+3&22(-3)/5&25上排纵筋为2&25和3&22,其中3&22不伸入支座;下一排纵筋为5&25 全部深入支座N6&22表示梁的两个侧面共配置6&22的受扭纵向钢筋,每侧各配置3&222&25+3&22(-3)/5&25上排纵筋为2&25和3&22,其中3&22不伸入支座;下一排纵筋为5&25 全部深入支座斜杠前面的是三分之一处斜杠后面是四分之一处1)KL8(12) 500x850其中()中的数值意思是KL8的跨数,以后你还会遇到()里有A或B的,有A的是单跨悬挑,有B的是双跨悬挑;(2)Φ10@100/200(4)其中()中的数值指的是4X4只箍,还有(4X5),(6X6),(8X8).....都是bXh;(3)梁有钢筋标注有集中标注和原位标注,有原位标注的以原位标注为准,无原位标注的以集中标注为准。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
• 将附加箍筋或吊筋直接画在平面图中的主梁上, 用线引注总配筋值(附加箍筋的肢数注在括号 内)。
(4)当在梁上集中标注的内容不适用
于某跨或某悬挑部分时,则将其不同数 值原位标注在该跨或该悬挑部位,施工时 应按原位标注数值取用。
当在多跨梁的集中标注中已注明加腋,而该
梁某跨的根部却不需要加腋时,则应在该跨原位 标注等截面的b×h,以修正集中标注中的加腋信 息。
第1章 柱平法施工图制图规则
柱平法施工图的表示方法:
1、列表注写方式 2、截面注写方式
1.1 列表注写方式
• 在平面布置图上分别在同一编号(尺寸及 配筋等相同)的柱中选择一个(有时需要 选择几个)截面标注几何参数代号;
• 在柱表中注写柱号、柱段起止标高、几 何尺寸与配筋的具体数值,
• 配以各种柱截面形状及其箍筋类型图的方 式,来表达柱平法施工图 。
2.2 截面注写方式
• 1、截面注写方式,系在分标准层绘制的梁平面 布置图上,分别在不同编号的梁中各选择一根梁 用剖面号引出配筋图,并在其上注写截面尺寸和 配筋具体数值的方式来表达梁平法施工图。
• 2、对所有梁进行编号,从相同编号的梁中选择 一根梁,先将“单边截面号”画在该梁上,再将 截面配筋详图画在本图或其它图上。
• 1、当上部纵筋多于一排时,用“/”将各排纵筋之上而 下分开。
• 2、当同排纵筋有两种直径时,用“+”将两种直径的纵 筋相联,注写时将角部纵筋写在前面。
• 3、当梁中间支座两边的上部纵筋不同时,须在支座两 边分别标注,否则只注一端即可。
(2 )梁下部纵筋
• 当梁下部纵筋不全部伸入支座时,将梁支座下 部纵筋减少的数量写在括号内。
当圆柱采用螺旋箍筋时,需在箍筋前加“L” 。
箍筋的肢数是看梁同一截面内在高度方向箍筋的根数 。(如图)
小截面梁因宽度较小,相应产生的梁内剪力较小 ,采用单肢箍即可,类似于一个S钩。
像一般的单个封闭箍筋,在高度方向就有两根钢 筋,属于双肢箍。
再如,截面宽较大的同一截面采用两个封闭箍并 相互错开高度方向就有四根钢筋,属于四肢箍。
柱表注写内容
1、注写柱编号,编号由代号和序号组成。
2、注写各段柱的起止标高,至柱根部往上以变截 面位置或截面未变但配筋改变处为界分段注写。
3、截面尺寸: 矩形柱:注写截面尺寸b ×h及与轴线关系的几
何参数代号b1、b2和h1、h2的具体数值,需对应 于各段柱分别注写。
(b=b1+b2,h=h1+h2) 圆柱:用圆柱直径数字前加d表示。
以此类推。
柱箍筋肢数于梁类似
大图
1.2 截面注写方式
系在分标准层绘制的柱平面布置图的 以直接注写截面尺寸和配筋具体 数值的方式来表达柱平法施工图。
副厂房钢筋图
第二章 梁平法施工图制图规则
梁平法施工图的表示方法
1、平面注写方法 2、截面注写方法
2.1 平面注写方式
• 例 梁下部纵筋注写为6φ25 2(-2)/4 ,则 表示上排纵筋为2φ25 且不伸入支座;下一排纵 筋为4φ25 ,全部伸入支座。
• 注写为2φ25+3 φ22 (-3)/ 5φ25 则表示 上排纵筋为2φ25和3 φ22 ,其中 3 φ22 不伸入 支座;下一排纵筋为5φ25,全部伸入支座。
(3) 附加箍筋或吊筋
( D=b1+b2=h1+h2)
4、注写柱纵筋:当纵筋直径相同、各边根数相同 时,将纵筋注写在“全部纵筋”一栏中;除此之 外,柱纵筋分角筋、截面b边中部筋和h边中部筋 三项分别注写。
5、 注写箍筋类型号及箍筋肢数 。
6、注写柱箍筋,包括钢筋级别、直径与间距。
例如 Φ10@100/250,表示箍筋为Ι级钢筋,直 径Φ10,加密区间距为100,非加密区间距为250。
φ22的受扭纵向钢筋,每侧各配置3φ22 。
(6) 梁顶面标高高差
• 当某梁的梁顶面高于所在结构层的楼面 标高时,其标高高差为正值,反之为负值。
例如:某结构层的楼面标高为44.950m 当某梁的梁顶面标高高差注写为(-0.050)
时,即表明该梁顶面标高为44.900m。
2.1.2、梁原位标注
(1)梁支座上部纵筋
(1) 梁的编号
(2) 梁截面尺寸
• 等截面梁:b×h
• 加腋梁:b×h Yc1×c2 c1-腋长 c2 -腋高 • 不等高悬挑梁: b×h1 /h2 h1-根部高度 h2-端部高度
(3 )梁箍筋
• 梁箍筋包含钢筋级别、直径、加密区和非加密 区间距及肢数
• 例 Φ10@100/200(4),表示箍筋为I级钢筋, 直径Φ10,加密区间距为100,非加密区间距 为200,均为四肢箍。
• 18Φ12@150(4)/200(2),表示箍筋为I级钢筋, 直径Φ12,梁的两端各有18个四肢箍,间距为 150;梁跨中部分,间距为200,为双肢箍。
(4) 梁上部通长筋或架立筋
• 当同排纵筋既有通长筋又有架立筋时,应用 “+”将通长筋和架立筋相联。如 2φ22+(4 Φ12)用于六肢箍,其中2φ22为通 长筋,4 Φ12为架立筋。
• 当梁的上部纵筋和下部纵筋均为通长筋时,用 “;”将上部和下部纵筋分开。如 3 φ22;3φ20表示梁的上部配置3φ22的通长 筋,梁的下部配置3φ20的通长筋。
(5 ) 梁侧面纵向构造钢筋 或受扭钢筋配置
•
G 4 Ф12,表示梁的两个侧面共配置4 Ф12
的纵向构造钢筋,每侧各配置2Ф12。
•
N 6 φ22,表示表示梁的两个侧面共配置 6
在梁的平面布置图上,分别在不同编号的 梁中各选一根梁,在其上注写截面尺寸和配筋 具体数值的方式来表达梁平法施工图。
集中注写-通用数值 平面注写
原位注写-特殊数值 施工时,原位标注取值优先。
2.1.1 集中注写 梁集中标注的内容有五项必注
值和一项选注值:
(1)梁编号 (2)梁截面尺寸 (3)梁箍筋 (4)梁上部通长筋或架立筋 (5)梁侧面纵向构造钢筋或受扭钢筋配 置。 (6)梁顶面标高高差。(选注值)
