电阻的阻值大小——如何使用万用表测电阻
指针式万用表电阻档的使用
任务3 二极管极性与好坏测试
1.二极管的重要特性:单向导电性
正偏导通，反偏截止。或者说导通时阻值小，指针偏 转较大；截止时阻值大，指针偏转较小。
2.测量机构内部电池正极接黑表笔，负极接红表笔
二极管阻值小时，黑表笔接二极管正极
3.测量二极管时，选用量程R×100或 R×1K
判别晶体二极管极性
欧姆档 R×100
指针式万用表电阻档 使用
指针式万用表电阻档测电阻有着广泛的应用，特别是在禁止带电作 业的场合，我们通过电阻档测试元件检测线路故障，排除故障等
学习目标
能力目标： 能够做好仪表使用前的准备工作
能够正确运用电阻档测试电阻 能够自我检测操作的准确性 能够做好仪表使用后的维护
知识目标： 会电阻档的使用方法及步骤
电阻档测量注意事项：
1、元件不允许带电测量。
2、万用表内干电池的正极与面板上“-”号插孔相连，干 电池的负极与面板上的“+”号插孔相连。
3、转换量程，都要进行欧姆调零。 4、测量时,不准用两只手同时捏住表笔的金
属部分，不允许电阻连在电路测量。 5、测量完毕，将转换开关置于交流电压最高档或
空档。
本节课通过边学边练，同学们已经学会正确使 用万用表电阻档测电阻和二极管。
指针式万用表电阻档测电阻在电工电子线路中有 着广泛的应用，希望同学们在学习中学会灵活解 决问题，提高实际动手能力。加强分析问题、加 深操作能力，把所学的知识充分应用到实际工作 中去。
作业：
1、为什么每次变换量程都要进行欧姆调零 2、测量电阻是否可以带电测量？ 3、测量时，是否可以用手捏住元件两端？
电阻档的使用步骤
测试电阻
检测二极管
任务1 电阻档使用步骤
测量电阻方法
测量电阻方法电阻是电学中的重要参数，它是导体对电流的阻碍程度的度量。
在电路中，我们经常需要测量电阻的数值，以确保电路的正常运行。
下面将介绍几种常见的测量电阻的方法。
1. 万用表测量法。
万用表是一种常用的电工仪器，它可以用来测量电阻。
在使用万用表测量电阻时，首先需要将电路断开，然后将两个测量引线分别连接到电阻的两端，等待一段时间直到测量数值稳定，即可读取电阻的数值。
2. 电桥测量法。
电桥是一种精密的测量电阻的仪器，它可以用来测量较小的电阻值。
在使用电桥测量电阻时，首先需要将电桥调零，然后将待测电阻接入电桥电路中，调节电桥的平衡，最终可以通过电桥的示数来得到电阻的数值。
3. 伏安法测量法。
伏安法是一种通过测量电压和电流来计算电阻值的方法。
在使用伏安法测量电阻时，首先需要将待测电阻接入电路中，然后通过电压表和电流表分别测量电路中的电压和电流数值，最终可以通过计算得到电阻的数值。
4. 数字电桥测量法。
数字电桥是一种集成了数字显示和自动计算功能的电桥仪器，它可以用来测量电阻并直接显示结果。
在使用数字电桥测量电阻时，只需要将待测电阻接入电桥电路中，调节电桥的平衡，仪器会自动显示电阻的数值。
5. 示波器测量法。
示波器是一种用来观察电信号波形的仪器，它也可以用来测量电阻。
在使用示波器测量电阻时，可以将待测电阻接入电路中，通过观察电压波形的变化来间接得到电阻的数值。
总结。
以上介绍了几种常见的测量电阻的方法，每种方法都有其适用的场合和特点。
在实际工作中，可以根据需要选择合适的测量方法来进行电阻测量，以确保测量结果的准确性和可靠性。
希望本文对大家有所帮助。
简述用万用表测量电阻阻值的步骤
简述用万用表测量电阻阻值的步骤
使用万用表测量电阻阻值是一种常见的方法,可以方便快捷地确定电阻的值。
以下是测量电阻阻值的步骤:
1. 选择合适的万用表。
通常,选择万用表的电阻测量范围是1kΩ到10kΩ之间。
如果不确定电阻的值,可以选择范围更小的万用表,例如50kΩ到100kΩ。
2. 连接电阻的两端。
将电阻的两端分别连接到万用表的表笔上,并保持连接牢固。
3. 调节万用表的表笔。
通过旋转万用表的表笔,可以调整电阻与万用表之间的比例关系,直到电阻的阻值被测量到。
通常,需要调整两个表笔之间的夹角,使电阻的阻值被测量到最小值。
4. 读取测量结果。
将万用表的读数记录下来,并乘以10倍,以获得电阻的阻值。
例如,如果测量的电阻是50kΩ,则将其阻值乘以10,即5000kΩ。
5. 检查测量结果。
如果不确定测量结果是否准确,可以将电阻的两端重新连接,并再次测量电阻的阻值。
如果测量结果与之前的结果不同,则需要进一步检查电阻的两端连接是否牢固,或者检查电阻是否损坏。
万用表是一种常用的测量工具,可以测量各种电阻的值。
通过正确地使用万用表,可以快速准确地确定电阻的阻值,从而进行进一步的分析和测试。
高中物理 五、练习使用多用电表(万用表)测电阻
五、练习使用多用电表(万用表)测电阻多用电表是常用的测量电压、电流、电阻的仪表。
它的问世给测量带来了很多方便。
熟悉表盘面上的刻度部分和调节部分的用途和功能，并能熟练操作(包括读数)。
弄清多用电表内部的电路结构。
会用多用电表测电阻，判断黑盒中电阻连接方式。
同时还要分析欧姆表测电阻产生的误差及其原因分析。
对多用电表的使用要亲自动手，经常实践才能熟练掌握，同时能熟练操作多用电表也是一种技能，是人的素质的一个组成部分。
【重要知识提示】1．实验目的了解多用电表的结构，明确多用电表的使用方法，学会用多用电表测电阻。
2．多用电表特点多用电表是一种多用仪表，一般可以用来测电流、电压和电阻。
每一测量项目有几个量程。
用途广泛，使用方便，但准确度稍低。
3．实验器材多用电表一块，定值电阻若干(含几欧、几十欧、几千欧多种规格电阻)，小螺丝刀、电灯泡。
4．实验步骤(1)机械调零：检查多用表指针是否停在表盘刻度线左端的零位置，若不指零，可用小螺丝刀旋转定位螺丝。
(2)选档：先将两表笔分别插入所对应插孔中，根据定值电阻大小，旋动选择开关使其尖端对准欧姆档的合适量程档。
(3)欧姆调零：将红、黑表笔短接，调整调零电阻旋钮，使指针指向欧姆表刻度的零位置。
(4)测量、读数：将红、黑表笔分别与待测电阻两端相接，表针示数乘以量程倍率，即为待测电阻的阻值。
(5)重复步骤(2)、(3)、(4)。
对其他定值电阻进行测量时，要注意每次换档后都要重新调零，并将测定值与标定值进行比较；对灯泡、电炉丝或人体电阻测量时，注意先粗测或估计其阻值，选择好适当量程。
(6)实验完毕，应将两表笔从插孔中拔出，并将选择开关置于“OFF”档或交流电压最高档。
如果欧姆表长期不用，应取出表内的电池。
5．注意事项(1)测电阻时，待测电阻要与电源以及其他电阻断开，且不要用手接触表笔。
(2)合理选择欧姆档量程，应尽可能使指针指在中央位置附近(指针处在表盘中央时读数比较准确)。
(3)换用欧姆档的另一量程时，一定要重新进行“欧姆调零”，才能进行测量。
实验一、指针万用表的使用方法和测量常见器件的技巧
实验一、指针万用表的使用方法和测量常见器件的技巧一、实验目的１.学习电阻、电位器、电容的不同种类特点和参数识别方法２.了解指针式万用表的原理和使用方法３.了解指针式万用表的检测常用电子元器件的方法二、实验器材指针式万用表，若干常见的电子元器件，直流稳压电流三、实验原理电阻器是电子设备中应用最广泛的元件之一，在电路中起限流、分流、降压、分压、负载、与电容配合作滤波器及阻抗匹配等作用。
1、根据电阻器的电阻值在电路中的特性来分，可分为固定电阻、可变电阻器（电位器）和敏感电阻器三大类。
⑴固定电阻器固定电阻器按组成材料可分为非线绕电阻器和线绕电阻器两大类。
非线绕电阻器又可分为薄膜电阻器、实心型电阻器。
薄膜电阻器：碳膜电阻、、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
实心型电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
⑵电位器（可变电阻器）电位器是靠一个电刷在电阻体上移动而获得变化的电阻值，在一定的范围内可调。
按电阻体的材料分，可分为薄膜电位器和线绕电位器两种。
薄膜电位器：WTX型小型碳膜电位器、WTH型合成碳膜电位器、WS型有机实心电位器、WTJ型精密合成电位器、WHD型多圈合成膜电位器等线绕电位器的电阻体由金属线线绕而成，能承受较高的温度，因此可制成功率型的电位器，其额定功率为0.25W～50W左右。
阻值范围在100Ω～100KΩ左右。
按调节活动机构的运动方式可分为旋转式和直滑式电位器。
按输出特性的函数关系，又可分为线性电位器和非线性电位器⑶敏感电阻器按照其对温度、光机械力等物理量表现敏感的特性可分为：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
2、电阻器的阻值和误差的标注方法电阻器的标称阻值一般都标在电阻体上，其标志有四种：直标法、文字符号法、数码法和色标法。

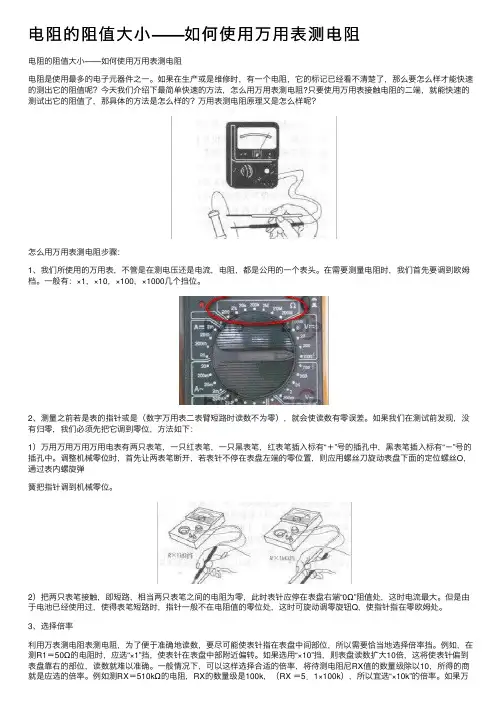

电阻的阻值大小——如何使用万用表测电阻
电阻的阻值⼤⼩——如何使⽤万⽤表测电阻电阻的阻值⼤⼩——如何使⽤万⽤表测电阻电阻是使⽤最多的电⼦元器件之⼀。
如果在⽣产或是维修时，有⼀个电阻，它的标记已经看不清楚了，那么要怎么样才能快速的测出它的阻值呢？今天我们介绍下最简单快速的⽅法，怎么⽤万⽤表测电阻?只要使⽤万⽤表接触电阻的⼆端，就能快速的测试出它的阻值了，那具体的⽅法是怎么样的？万⽤表测电阻原理⼜是怎么样呢？怎么⽤万⽤表测电阻步骤：1、我们所使⽤的万⽤表，不管是在测电压还是电流，电阻，都是公⽤的⼀个表头。
在需要测量电阻时，我们⾸先要调到欧姆档。
⼀般有：×1，×10，×100，×1000⼏个挡位。
2、测量之前若是表的指针或是（数字万⽤表⼆表臂短路时读数不为零），就会使读数有零误差。
如果我们在测试前发现，没有归零，我们必须先把它调到零位，⽅法如下：1）万⽤万⽤万⽤万⽤电表有两只表笔，⼀只红表笔，⼀只⿊表笔，红表笔插⼊标有“＋”号的插孔中，⿊表笔插⼊标有“－”号的插孔中。
调整机械零位时，⾸先让两表笔断开，若表针不停在表盘左端的零位置，则应⽤螺丝⼑旋动表盘下⾯的定位螺丝O，通过表内螺旋弹簧把指针调到机械零位。
2）把两只表笔接触，即短路，相当两只表笔之间的电阻为零，此时表针应停在表盘右端“0Ω”阻值处，这时电流最⼤。
但是由于电池已经使⽤过，使得表笔短路时，指针⼀般不在电阻值的零位处，这时可旋动调零旋钮Q，使指针指在零欧姆处。
3、选择倍率利⽤万表测电阻表测电阻，为了便于准确地读数，要尽可能使表针指在表盘中间部位，所以需要恰当地选择倍率挡。
例如，在测R1＝50Ω的电阻时，应选“×1”挡，使表针在表盘中部附近偏转。
如果选⽤“×10”挡，则表盘读数扩⼤10倍，这将使表针偏到表盘靠右的部位，读数就难以准确。
⼀般情况下，可以这样选择合适的倍率，将待测电阻尼RX值的数量级除以10，所得的商就是应选的倍率。
测量电阻方法
测量电阻方法
电阻是电路中常见的元件之一，它的作用是限制电流的流动，通过电阻可以实现电路中电流的调节和控制。
因此，测量电阻是电路测试中的重要内容之一。
在实际工程中，我们需要掌握准确、快速、可靠的测量电阻的方法，以确保电路的正常运行和维护。
首先，最常见的测量电阻的方法是使用万用表。
在使用万用表测量电阻时，需要将被测电阻与万用表的两个探针连接，然后读取万用表上显示的电阻数值。
需要注意的是，测量电阻时，被测电阻必须是断电状态，否则会影响测量结果的准确性。
在测量电阻时，要选择合适的量程，以确保测量结果的准确性。
另外，在使用万用表测量电阻时，还需要注意探针的接触是否良好，以免影响测量结果。
其次，还可以使用桥式测量法来测量电阻。
桥式测量法是一种精密测量电阻的方法，它通过比较被测电阻和已知电阻之间的电压差来计算被测电阻的数值。
桥式测量法通常用于对电阻进行精密测量，其测量精度高，适用于对电阻值要求较高的场合。
另外，还可以使用示波器来测量电阻。
示波器是一种用于显示
电压信号波形的仪器，通过示波器可以测量电路中的电压和电流信号。
在测量电阻时，可以将示波器连接到电路中，通过观察示波器
上显示的波形来判断电路中的电阻数值。
示波器测量电阻的方法简单、直观，适用于一些需要对电路中电阻进行快速测量的场合。
总之，测量电阻是电路测试中的重要内容，我们需要掌握多种
测量电阻的方法，以确保电路的正常运行和维护。
通过使用万用表、桥式测量法和示波器等工具，可以实现对电路中电阻的准确、快速、可靠的测量，为电路的调试和维护提供有力支持。
数字万用表测试阻值的原理
数字万用表测试阻值的原理数字万用表是一种常用的测试电路参数的工具，其中之一就是测试阻值。
那么，数字万用表是如何测试阻值的呢？下面将从基本原理、测量方法以及相关注意事项三个方面进行详细介绍。
1.基本原理：数字万用表测量电阻值的基本原理是利用欧姆定律，通过在待测电阻上加上一定的电压，同时将电流测量到的大小与所加电压之比来计算电阻值。
根据欧姆定律，电阻值R等于电压U与电流I之比，即R=U/I。
2.测量方法：（1）选择合适的测量档位：在数字万用表上一般有多个测量档位可供选择，根据所要测量电阻的范围大小选择合适的档位。
若电阻值未知，则先从大档位开始测量，若数值过大则逐渐减小测量档位，直到能够显示精确数值。
（2）连接测试电路：将被测电阻与数字万用表的两个测量引线分别连接到待测电路的两端，确保接触良好，避免接触不良造成测量误差。
（3）记录测量数值：启动数字万用表，等待一段时间使其稳定后，读取显示屏上的电阻数值，并进行记录。
需要注意的是，不同型号的数字万用表显示方式可能会有所不同，有些可能会显示阻值的单位，如欧姆（Ω）。
（4）计算实际电阻值：根据所测得的电压和电流值，应用欧姆定律计算出实际的电阻值。
当然，现代的数字万用表已经内置了计算功能，可直接显示实际电阻值，无需手动计算。
3.注意事项：（1）杜绝接触不良：测量前应确保被测电路的两端及测量引线的接触良好，尤其是插针与待测电路之间的连接必须牢固，以免引起测量误差。
（2）避免干扰：在数字万用表测试过程中，应尽量避免外界电磁场、电压干扰等对测量结果的影响，例如在测量电阻时远离强磁场、高频电磁辐射源等。
（3）选择合适的测量档位：根据待测电阻的范围，选择合适的测量档位可提高测量的精确度。
使用过小的档位可能导致溢出，而过大的档位可能导致测量值过小，影响准确性。
（4）观察显示值的稳定性：在进行测量时，注意观察显示屏上数值的稳定性。
若数值能够稳定在一个固定值附近，则可认为是较为准确的测量结果。
万用表各种功能挡位的使用方法图解
万用表各种功能挡位的使用方法图解摘要: 电阻挡的用途最广泛电阻挡（欧姆挡）一般用来测量电阻阻值大小、测量线路、电路元器件通断情况、以及通过测量元器件引脚间阻值大小是否与正常数据相符，来判断元器件好坏。
指针式万用表使用前要调零，将两表笔短接，此时指针右偏，调节调零电位器，使指针指在右边零刻度处。
如不能调零时，所用是Rx1 到Rx1k 挡，说明1.5V 电池电...电阻挡的用途最广泛电阻挡（欧姆挡）一般用来测量电阻阻值大小、测量线路、电路元器件通断情况、以及通过测量元器件引脚间阻值大小是否与正常数据相符，来判断元器件好坏。
指针式万用表使用前要调零，将两表笔短接，此时指针右偏，调节调零电位器，使指针指在右边零刻度处。
如不能调零时，所用是Rx1 到Rx1k 挡，说明1.5V 电池电量不足；所用是Rx10k 挡，说明9V 或12V 叠层电池电量不1.量程选择欧姆挡刻度盘标有Ω，右边为零，往左边数值增大，刻度成非线性排列，中间段显示较为准确。
每更换一次电阻挡量程后，必须进行调零，以确保测量准确度。
认出电阻阻值后选合适量程并调零，选合适量程的原则是使测量数值指针尽量靠刻度盘中间位置。
如电阻为10Ω，则选Rx1 挡，电阻为220Ω选Rx10 挡，电阻为 4.7k Ω，可选Rx100 挡，电阻为68kΩ可选Rx1k 或Rx10k 挡。
将表笔放在待测电阻两引脚上，读出电阻刻度盘（最上面一条刻度线）指针指示处的数值，然后乘上该档倍率，即为电阻的阻值。
若是使用数字式万用表，则被测元件阻值与该挡量程越接近，测量结果越准确。
如150Ω电阻，用Rx200 挡和Rx2k 挡都可以测量，但是200 挡准确位数要多，测量结果自然也准确些。
2.在路测量大多检修时需要先直接在电路板上测量电阻值。
因为在路测量会受到其他串联、并联元器件的影响，测量结果会有偏差，一般需要将表笔对调测两次，取测量阻值大的一次作参考阻值。
若测一个82kΩ电阻（见图1），测量显示结果小于标称值且相差不大，说明此电阻正常。
用好指针式万用表并不难，测电阻与测电压不求人
用好指针式万用表并不难，测电阻与测电压不求人作为电工来讲，了解指针式万用表怎么用，学会熟练使用指针万用表的各项功能，是电工必备的一项技能。
常见的指针万用表有三个档位，可以用来测电压、测电流及测电阻，指针式万用表也叫三用表，这里介绍了指针式万用表测电阻与测电压的方法，一起来看下。
一、指针式万用表测电阻查看全部内容1，在静止时，先看一下指针是否归零，如果没有，则需要先机械调零。
2，打到电阻档合适的量程，大体估测一下，最好使指针可以摆动到表盘中央附近。
3，两个表笔碰一下，看是否电阻为0，若不为0则要欧姆调零，以免测量的读数不准确。
通过下面的例子，来看下指针式万用表测电阻的方法，希望对大家有所帮助。
图1：测电阻红黑表笔各接触一端，若指针太靠右就换小量程，若太靠左就换大量程。
直到指针摆动在中央位置，然后观察读数。
图2：指针式万用表的表盘读数方法：所在刻度乘以所选的倍率。
如下图：图3：18刻度位置图4：900欧姆图5：230K欧姆二、用指针式万用表测电压图6：表盘图7：参考档位测电压和电流时，指针靠近满刻度时读数最准确，以上是位置对应的档位参考数值。
在用指针式万用表来测电压时，把两支表笔并到被测电路中，测电流把万用表串到被测线路中，电压电流读数比较简单。
比如测220伏的家用电，直接打到250V档，上面就有250V刻度直接读就可以了。
如果测1000V的电压，可以参考10V的那条刻度，刻度位置乘以100倍即可。
电流也是一样，有对应刻度条的看刻度条，没有的就用其他做参考。
注意事项：测电阻一定要断电，测电压电流一定估测，不要超过了量程，测直流电压时红正黑负莫接反，指针会反转。
通过以上的教程介绍，相信大家已掌握了指针式万用表的正确使用方法，在电工的日常工作中，用到指针万用表的地方很多，希望大家熟练掌握这方面的技能。
使用万用表欧姆挡测量电阻器的方法图解
使用万用表欧姆挡测量电阻器的方法图
解
固定电阻器的常见故障有开路、短路和变值，检测固定电阻器使用万用表的欧姆挡。
在检测时，先识读出电阻器上的标称阻值，然后选用合适的挡位并进行欧姆校零，然后开始检测电阻器。
为了减小测量误差，应尽量让万用表指针指在欧姆刻度线中央，若表针在刻度线上过于偏左或偏右，应切换更大或更小的挡位重新测量。
图1所示是一只标称阻值为1.5kΩ的色环电阻器。
用指针万用表测量如图1所示，用数字万用表测量如图3所示。
若万用表测量出来的阻值与电阻器的标称阻值相同，说明该电阻器正常；若有偏差，但在误差允许范围内，电阻器也算正常。
图3所示数字万用表测量电阻器的阻值为1477Ω，在1500×（1±5%）Ω范围内，故电阻器正常。
若测量出来的阻值无穷大，说明电阻器开路。
若测量出来的阻值为0，说明电阻器短路。
若测量出来的阻值大于或小于电阻器的标称阻值，并超出误差允许范围，说明电阻器变值。
万用表测量电阻的方法
万用表测量电阻的方法
首先，确保电路处于断电状态，以免发生触电事故。
然后，将待测电阻器件从
电路中取下，以确保测量的准确性。
接着，将万用表旋钮拨至电阻测量档位，并调整量程，使之稍大于待测电阻的预估值。
接下来，将待测电阻器件的两端引线分别与万用表的两个测量引线相连，确保连接牢固，避免接触不良导致测量不准确。
在连接完成后，等待数秒钟，直到万用表的数值稳定下来。
如果是数字万用表，直接读取显示屏上的电阻数值即可；如果是模拟万用表，则需要通过刻度盘上的指针来读取电阻数值。
需要注意的是，读数时要注意小数点的位置，以免出现读错数值的情况。
在测量完成后，及时断开连接，将待测电阻器件重新安装到电路中。
此外，还
需要注意一些测量电阻时的常见问题，比如测量引线的接触不良、待测电阻器件本身的损坏等，都可能导致测量结果不准确，因此在测量时需要仔细检查和排除这些可能出现的问题。
总的来说，使用万用表测量电阻的方法并不复杂，只需要注意一些细节和技巧
即可。
希望以上内容能够对大家在实际工作中有所帮助。
指针万用表测电阻方法
指针万用表测电阻方法
用指针式万用表测电阻的过程是：
1、先选择档位（有×1，×10，×100，×1K等），然后将两表笔直接接触，调整调零电阻（可旋转那个电位器）使指针指在0欧刻度处。
（这一步叫“电阻调零）
2、再将两表笔分别与待测电阻两端相连（留意这个电阻不要连接到其他电路中），则该电阻的阻值是示数*倍数。
例：使用×100档，指针指在20刻度处，则结果是20*100＝2000欧。
测试阅历：
(1)由于电阻挡刻度的非线性关系;它的中间一段分布较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20%—80%弧度范围内，以使测量更精确。
依据电阻误差等级不同，读数与标称阻值之间分别允许有土5%、±10%或±20%的误差。
如不相符，超出误差范围，则说明该电阻变值了。
(2)测试时，特殊是在测几十k欧姆以上阻值的电阻时，手不要触及表笔和电阻的导电部分，被检测的电阻从电路中焊下来，至少要焊开一端，以免电路中的其他元件对测试产生影响，造成测量误差，色环电阻的阻值虽然能以色环标志来确定，但在使用时最好用万用表测一下其实际阻值。
针对水泥电阻的检测，由于它通常也是固定电阻，所以检测水泥电阻的方法与检测一般固定电阻完全相同。
万用表测对地阻值的方法
万用表测对地阻值的方法万用表测对地阻值的方法1. 介绍地阻值是用来描述电流通过地面时所遇到的阻力大小的参数。
在电工领域中，测量地阻值是了解接地系统安全性和电气设备运行状况的重要方法之一。
本文将介绍几种常用的方法来测量地阻值。
2. 恒流法恒流法是一种常见的测量地阻值的方法。
具体的步骤如下： - 将万用表的正负极分别连接到地面和待测点上。
- 通过万用表在待测点产生一个小电流，一般为10mA。
- 测量电压降，得到待测点和地面间的电阻值。
- 通过计算可得到地阻值。
3. 双电极法双电极法是另一种常用的测量地阻值的方法，适用于小面积接地电阻的测量。
具体的步骤如下： - 将万用表的两个探头分别插入待测点，探头的距离不宜太近。
- 通过万用表在待测点产生一个小电流，一般为1mA。
- 测量电压降，得到待测点间的电阻值。
- 通过计算可得到地阻值。
4. 四电极法四电极法是一种更精确测量地阻值的方法，适用于大面积接地电阻的测量。
具体的步骤如下： - 将两个电极插入地面，间距较大，称为注入极。
- 将另外两个电极插入待测点，间距也较大，称为测量极。
- 通过万用表在注入极处产生一个电流，一般为1A。
- 测量测量极处的电压降，得到待测点间的电阻值。
- 通过计算可得到地阻值。
5. 总结在实际应用中，选择适合的测量方法取决于接地系统的具体情况和要求。
恒流法适用于常规的地阻测量，双电极法适用于小面积接地电阻的测量，而四电极法适用于大面积接地电阻的测量。
根据需要选择合适的方法进行测量，可有效提高测量的准确性和精度。
以上是关于万用表测对地阻值的几种常用方法的详细介绍。
希望对读者在实际操作中有所帮助。
6. 额外注意事项在进行地阻值测量时，还需要注意以下几点： - 确保待测点周围没有其他导电物体，以免影响测量结果。
- 选择合适的电流大小，过大或过小的电流都会影响测量的准确性。
- 测量过程中要保持接触良好，确保电流和电压的准确测量。
指针万用表电阻档使用方法
指针万用表电阻档使用方法指针万用表是一种常见的电子测试仪器，可用于测量电压、电流和电阻等。
本文将重点介绍指针万用表在电阻测量方面的使用方法。
一、仪器准备在进行电阻测量前，首先需要准备好指针万用表和被测电阻。
确保指针万用表的电池电量充足，并将测量档位调至电阻档。
二、测量方法1. 确定待测电阻的阻值范围，选择合适的电阻档位。
如果待测电阻的阻值未知，可以先选择较大的档位进行测量，然后根据实际情况调整档位。
2. 将指针万用表的两个测试引线分别连接到待测电阻的两端。
确保测试引线与电阻之间的接触良好，避免接触不良导致测量结果不准确。
3. 观察指针万用表的指针位置，读取电阻值。
指针位置越靠近刻度盘上方，表示电阻值越大；指针位置越靠近刻度盘下方，表示电阻值越小。
根据指针位置，可以粗略估计出电阻的阻值。
4. 如果需要更精确的测量结果，可以使用零位校准功能。
先将测试引线接触在一起，然后调整指针万用表上的零位校准旋钮，使指针回到零位。
此时再进行电阻测量，可以得到更准确的结果。
三、注意事项1. 在进行电阻测量时，应尽量避免在带电状态下进行操作，以免发生触电事故。
2. 测量引线应保持干燥，避免接触潮湿环境。
3. 测量结束后，应将电阻档位调回初始位置，并将指针万用表放置在干燥通风的地方。
四、常见问题解答1. 为什么在测量前要将测试引线接触在一起进行零位校准？答：零位校准可以消除测试引线电阻的影响，确保测量结果更准确。
2. 如果待测电阻的阻值超过了最大测量范围怎么办？答：如果待测电阻的阻值超过了最大测量范围，需要选择更大的测量档位进行测量，或者使用其他测量仪器进行测量。
3. 为什么测量结果可能与待测电阻的实际阻值存在一定误差？答：测量误差可能由测试引线的接触不良、电池电量不足、仪器本身的精度等因素造成。
指针万用表是一种简单易用的电子测量仪器，通过掌握正确的使用方法，可以准确测量电阻值。
在使用过程中，需要注意操作规范和安全事项，以确保测量结果的准确性和人身安全。
数字万用表测量电阻
博学笃行自强不息
数字万用表测量电阻
数字万用表是一种常见的电子测量工具，被广泛应用于各个行业和
领域。
在电子电路的测试与调试中，经常需要使用数字万用表来测
量电阻。
本文将介绍数字万用表测量电阻的原理、步骤和注意事项。
首先，我们先来了解一下电阻的基本概念。
电阻是指电流通过导体
时所遇到的阻碍程度，它是导体对电流的阻碍或限制作用的物理量。
电阻的单位是欧姆（Ω）。
正常情况下，我们使用数字万用表的电
阻测量范围通常为200欧姆至20兆欧姆。
数字万用表测量电阻的原理是基于欧姆定律。
欧姆定律描述了电流、电压和电阻之间的关系。
根据欧姆定律，电流（I）等于电压（V）
与电阻（R）的比值，即I = V / R。
因此，当我们知道电流和电压
的数值时，就可以通过欧姆定律计算出电阻的值。
在使用数字万用表测量电阻之前，首先需要确保被测量的电路处于
断电状态，以避免电流对操作者的伤害和对数字万用表的损坏。
接
下来，我们可以按照以下步骤进行测量：
1. 将数字万用表的旋钮/选择器调至电阻测量档位，通常是以希腊字母\
1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电阻的阻值大小——如何使用万用表测电阻
电阻是使用最多的电子元器件之一。
如果在生产或是维修时，有一个电阻，它的标记已经看不清楚了，那么要怎么样才能快速的测出它的阻值呢？今天我们介绍下最简单快速的方法，怎么用万用表测电阻?只要使用万用表接触电阻的二端，就能快速的测试出它的阻值了，那具体的方法是怎么样的？万用表测电阻原理又是怎么样呢？
怎么用万用表测电阻步骤：
1、我们所使用的万用表，不管是在测电压还是电流，电阻，都是公用的一个表头。
在需要测量电阻时，我们首先要调到欧姆档。
一般有：×1，×10，×100，×1000几个挡位。
2、测量之前若是表的指针或是（数字万用表二表臂短路时读数不为零），就会使读数有零误差。
如果我们在测试前发现，没有归零，我们必须先把它调到零位，方法如下：
1）万用万用万用万用电表有两只表笔，一只红表笔，一只黑表笔，红表笔插入标有“＋”号的插孔中，黑表笔插入标有“－”号的插孔中。
调整机械零位时，首先让两表笔断开，若表针不停在表盘左端的零位置，则应用螺丝刀旋动表盘下面的定位螺丝O，通过表内螺旋弹
簧把指针调到机械零位。
2）把两只表笔接触，即短路，相当两只表笔之间的电阻为零，此时表针应停在表盘右端“0Ω”阻值处，这时电流最大。
但是由于电池已经使用过，使得表笔短路时，指针一般不在电阻值的零位处，这时可旋动调零旋钮Q，使指针指在零欧姆处。
3、选择倍率
利用万表测电阻表测电阻，为了便于准确地读数，要尽可能使表针指在表盘中间部位，所以需要恰当地选择倍率挡。
例如，在测R1＝50Ω的电阻时，应选“×1”挡，使表针在表盘中部附近偏转。
如果选用“×10”挡，则表盘读数扩大10倍，这将使表针偏到表盘靠右的部位，读数就难以准确。
一般情况下，可以这样选择合适的倍率，将待测电阻尼RX值的数量级除以10，所得的商就是应选的倍率。
例如测RX＝510kΩ的电阻，RX的数量级是100k，（RX ＝5．1×100k），所以宜选“×10k”的倍率。
如果万用万用电表无×10k倍率挡，则可选最接近的挡。
如果事先不知道电阻的阻值，可以试探着选择倍率挡，什么时候使表针能指在表盘的中部附近，此时的倍率挡就是比较合适的.
现在数字万用表根本不再需要选择倍率，在它的面板上就只有一个欧姆档位，所以我们在测试的时候就只要调到欧姆档位就可以了。
它就直接显示出电阻的阻值。
万用表测电阻原理
万用表测电阻原理其实就是根据欧姆定律而来的。
万用表中，它的电压就是电池的电压；它的阻值有几个，包括我们要测试的电阻，它的可调电阻（万用表不同档位，它的内阻是不同的），还有它的定电阻。
而电流是在我们的测试电阻等于零时算出来的。
这样我们就得出一个公式：I＝U/(Rg+R定+R调+R测）U是它内部电池的电压，Rg是表头的电阻，R定，与表头串联的一个定值电阻，R调，调零的可变电阻，R测，要测量的电阻。
由于要测量的电阻大小范围不同，使用的定值电阻也不同，这使得用万用表分为几档。
用万用表上测量时，电阻读数实际是电流读数，只是将R测＝0时的电流：I＝U/(Rg+R定+R 调）标成R＝0，没有电流时，电阻标在无阻大，I与是一个函数关系，它们不是简单的正比关系。
选用不同的电阻档，R定不同，R＝0时，I是不同的，所以每次测量之前都要调零。
数字万用表的使用方法
现在，数字式测量仪表已成为主流，有取代模拟式仪表的趋势。
与模拟式仪表相比，数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。
下面以VC9802型数字万用表为例，简单介绍其使用方法和注意事项。
(1)使用方法
a使用前，应认真阅读有关的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用.
b将电源开关置于ON位置。
c交直流电压的测量：根据需要将量程开关拨至DCV（直流）或ACV（交流）的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔，并将表笔与被测线路并联，
读数即显示。
d交直流电流的测量：将量程开关拨至DCA（直流）或ACA（交流）的合适量程，红表笔插入mA孔（＜200mA时）或10A孔（＞200mA时）,黑表笔插入COM孔，并将万用表串联在被测电路中即可。
测量直流量时，数字万用表能自动显示极性。
e电阻的测量：将量程开关拨至Ω的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔。
如果被测电阻值超出所选择量程的最大值，万用表将显示.1.这时应选择更高的量程。
测量电阻时，红表笔为正极，黑表笔为负极，这与指针式万用表正好相反。
因此，测量晶体管、电解电容器等有极性的元器件时，必须注意表笔的极性。
(2).使用注意事项
a如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。
测量完毕，应将量程开关拨到最高电压挡，并关闭电源。
b满量程时，仪表仅在最高位显示数字.1.，其它位均消失，这时应选择更高的量程。
c测量电压时，应将数字万用表与被测电路并联。
测电流时应与被测电路串联，测直流量时
不必考虑正、负极性。
d当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电压时，显示屏将显示.000.，或低位上的数字出现跳动。
e禁止在测量高电压（220V以上）或大电流（0.5A以上）时换量程，以防止产生电弧，烧毁开关触点。
f当显示. .、.BATT.或.LOWBAT. 时，表示电池电压低于工作电压。
