建设工程中的测量放线步骤与方法
施工测量放线的流程及方法步骤和方案
施工测量放线的流程及方法步骤和方案一、流程1.准备阶段：搜集相关图纸和资料，了解设计要求和施工要求，明确测量和放线的目标和标准。
2.确定控制点：根据设计图纸和施工要求，在施工现场确定控制点的位置和数量，确保测量和放线的准确性。
3.测量控制点：使用专业的测量仪器，如全站仪、经纬仪等，对控制点进行测量，记录准确的坐标和高程。
4.绘制图纸：根据测量结果，制作测量图纸，标明控制点的坐标和高程，并绘制出施工线路、位置和尺寸等信息。
5.拍摄照片：拍摄控制点和测量线路的照片，以备施工过程中的参考和证明。
二、方法1.静止法：在测点上固定一个测具，用测具与被测物体的边缘对齐，再通过测具上的标尺读出测量结果。
2.针眼法：利用放线针，在被测点打上针眼，再通过读取针眼与参考线的距离来确定测量结果。
3.三角测量法：利用三角形的性质，通过测量已知边长与角度，计算出待测边长或角度值。
4.三线测量法：利用三根放线杆的位置关系，通过测量与计算，确定待测点的坐标。
三、步骤1.确定测量内容：明确需要测量和放线的位置、线路、尺寸等内容。
2.准备测量工具：准备好全站仪、经纬仪、测量杆、放线针等测量工具。
3.定位控制点：在施工现场确定控制点的位置，使用全站仪或经纬仪进行精确定位。
4.进行测量和放线：根据测量内容，使用工具进行测量和放线，按照设计要求和标准进行操作。
5.检查测量结果：核对测量结果和放线情况，确保准确性和质量。
6.记录和处理数据：将测量数据记录下来，并进行数据处理，比对设计要求和施工要求。
7.编制测量报告：根据测量结果，编制测量报告，明确测量的准确性和可行性。
四、方案1.施工准备：搜集相关图纸和资料，了解设计要求和施工要求，明确测量和放线的目标和标准。
2.测量准备：选择适当的测量工具和仪器，确保仪器的准确性和稳定性。
3.控制点设置：根据设计要求，在施工现场设置足够数量和位置合理的控制点，确保测量和放线的准确性。
4.测量方法：选择合适的测量方法，根据具体情况进行测量和放线。
测量放线专项施工方案
测量放线专项施工方案测量放线是施工中必不可少的一项工作，它对整个施工项目的顺利进行起着关键的作用。
为了确保测量放线的准确性和高效性，我们制定了如下的放线专项施工方案。
一、前期准备1. 完善设计文件：在测量放线前，必须先仔细研究设计文件，特别是平面图和剖面图，了解建筑物的基本结构和尺寸。
2. 准备放线工具：包括量具、测量仪器、放线绳等。
3. 制定放线计划：根据设计文件和工程实际情况，确定放线的先后顺序和放线点的位置。
二、放线方法和步骤1. 传统放线法：（1）确定放线基准点：选择建筑物四个角点中的一个为基准点，优先选择地势较高或建筑物结构较牢固的角点。
根据设计要求，在基准点上打钢钉，并拉直放线绳。
（2）确定放线方向：根据设计要求，确定主线或控制线的走向，并利用量具和测量仪器进行测量，确保放线的准确性。
（3）进行放线：根据放线计划，依次确定放线点并进行放线。
在每个放线点上打钢钉，并用放线绳连接钉子。
2. 电子放线法：采用电子放线仪等现代测量仪器进行放线。
首先将仪器设置在放线基准点上，并自动获取坐标。
然后按照设计要求，依次确定放线点，仪器会自动指示各个放线点的位置，并进行放线。
三、注意事项1. 放线必须准确：放线的准确性直接影响到施工工程的质量和进度，因此，放线人员必须要具备一定的测量技术和专业知识。
2. 防止误差累积：在放线过程中，各个放线点之间的连续性和相对位置的准确性非常重要。
为了防止误差的累积，放线时应仔细检查每个放线点的位置，并及时进行调整。
3. 安全第一：在放线施工中，应严格遵守施工安全规范，做好安全防护措施，确保放线人员的人身安全和设备的安全。
4. 录入数据：在放线完成后，应及时将放线数据录入到工程资料中，以备后期施工和验收使用。
通过以上的测量放线专项施工方案，我们将能够确保放线的准确性和高效性，为后续施工提供准确的基准和控制线，保证施工工程的顺利进行。
同时，我们将严格遵守安全规范，做好施工安全工作，确保放线人员的人身安全和设备的安全。

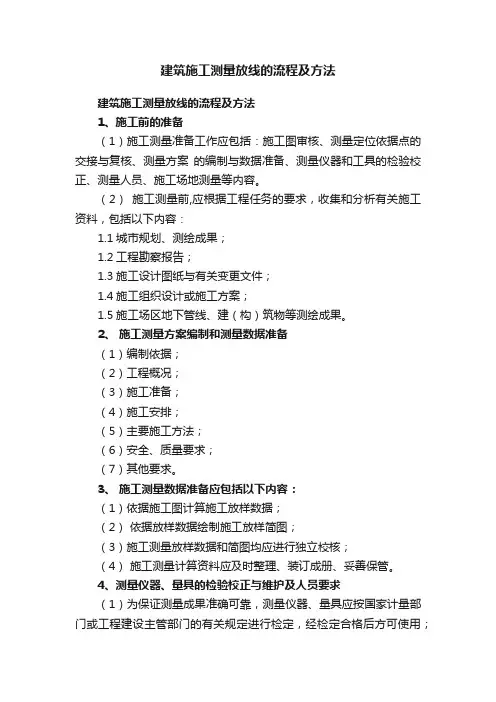

建筑施工测量放线的流程及方法
建筑施工测量放线的流程及方法建筑施工测量放线的流程及方法1、施工前的准备（1）施工测量准备工作应包括：施工图审核、测量定位依据点的交接与复核、测量方案的编制与数据准备、测量仪器和工具的检验校正、测量人员、施工场地测量等内容。
（2）施工测量前,应根据工程任务的要求，收集和分析有关施工资料，包括以下内容：1.1城市规划、测绘成果；1.2工程勘察报告；1.3施工设计图纸与有关变更文件；1.4施工组织设计或施工方案；1.5施工场区地下管线、建（构）筑物等测绘成果。
2、施工测量方案编制和测量数据准备（1）编制依据；（2）工程概况；（3）施工准备；（4）施工安排；（5）主要施工方法；（6）安全、质量要求；（7）其他要求。
3、施工测量数据准备应包括以下内容：（1）依据施工图计算施工放样数据；（2）依据放样数据绘制施工放样简图；（3）施工测量放样数据和简图均应进行独立校核；（4）施工测量计算资料应及时整理、装订成册、妥善保管。
4、测量仪器、量具的检验校正与维护及人员要求（1）为保证测量成果准确可靠，测量仪器、量具应按国家计量部门或工程建设主管部门的有关规定进行检定，经检定合格后方可使用；（2）测量仪器和量具除按规定周期检定外，对经常使用的经纬仪、水准仪的主要轴系关系应在每项工程施工测量前进行检验校正，施工中还应每隔1～3个月进行定期检验校正；（3）测量仪器和量具的使用应按有关操作规程进行作业，并应精心保管，加强维护保养，使其保持良好状态；（4）所有测量人员经培训合格后持证上岗。
5、测量时经常使用的图纸。
（1）熟悉设计图纸，特别是建筑平面图纸是施工测量的主要依据，测设前应充分熟悉建筑物各种有关的设计图纸，便于了解施工建筑物与相邻地物的相互关系以及建筑物本身的内部尺寸和技术要求等，测量时必须准确计算所测设的各种定位数据；测设所需要的图纸有：1.1 总平面图：在总平面图上，就可以看到或计算设计建筑物与原有建筑物或测量控制点的三维坐标、BM点及相互之间的平面尺寸和高差，作为测设建筑物总体位置的依据，但要注意用地红线、道路红线及高压线等是否符合法律、法规及规范的要求；1.2 建筑平面图：在建筑平面图中，就可以看到建筑物的首层、标准层等各楼层的总尺寸，以及内部各定位轴线之间的关系尺寸，这是施工测设建筑物的细部轴线的依据；1.3基础平面图：在基础平面图上，就可以看到基础边线（基础横断面的形状和大小）及不同基础部位的设计标高等，这是轴线定位及测设基础轴线的主要数据；1.4基础详图：是基础施工开挖边线及轴线控制的重要依据。
建筑施工测量放线的方法
建筑施工测量放线的方法建筑施工测量放线是指根据设计图纸和施工方案，在现场进行实际测量并标示出具体位置的过程。
放线是建筑施工的重要环节之一，准确的放线能够保证建筑施工的顺利进行，保证建筑物的准确度和稳定性。
下面将介绍几种常见的建筑施工测量放线的方法。
1.使用传统的尺度方法：这是最基本的测量放线方法之一，通过使用尺度或直尺来进行测量并标示出具体位置。
当需要测量直线距离时，可以使用直尺或尺度，确定起点和终点，通过绘制一条直线来确定具体位置。
当需要测量角度时，可以使用角度尺或转角尺，将其放置在需要测量的角度上，然后将角度标示出来。
尺度方法适用于简单的放线需求，但对于复杂的建筑布局，尺度方法的精度和准确度可能有所不足。
2.使用全站仪进行测量：全站仪是一种现代化的高精度测量仪器，它集合了测距、测角和测高的功能。
全站仪通过激光技术和电子仪表，能够精确地测量位置和角度，并将测量数据实时显示在仪器屏幕上。
使用全站仪进行测量放线可以大大提高精度和准确度，适用于复杂的建筑布局和大型工程项目。
使用全站仪进行测量放线的步骤如下：1)设置全站仪的工作模式，选择测距、测角和测地高的功能。
2)根据设计图纸和施工方案，确定需要测量的位置和角度。
3)使用全站仪进行测量，将测量数据实时显示在仪器屏幕上。
4)根据测量数据，在施工现场进行标示，确定具体位置。
3.使用三角测量法进行放线：三角测量法是一种经典的测量放线方法，主要用于测量不可直接测量的地方，如高层建筑的外墙等。
三角测量法利用三角形的性质，通过测量两个已知边长和夹角，计算出未知的边长和角度。
三角测量法的主要步骤包括测量两条已知边长、测量夹角和计算未知边长和角度。
三角测量法适用于无法使用尺度或全站仪进行测量的情况，但需要有一定的数学基础和测量经验。
4.使用导线放线法进行放线：导线放线法是一种基于直线和角度测量的放线方法，主要用于较长距离的测量放线。
导线放线法的主要步骤包括设置起点和终点，测量直线距离和测量角度。
工程施工中测量放线步骤
工程施工中测量放线步骤工程施工中的测量放线工作是非常重要的一项工作，它直接影响到整个工程的质量和进度。
在工程施工过程中，测量放线工作是必不可少的一项工作，它直接影响到整个工程的质量和进度。
本文将重点介绍工程施工中测量放线的步骤和注意事项，以便工程施工人员能够正确、快速、准确地完成测量放线工作。
一、前期准备1.了解工程图纸：在进行测量放线工作之前，工程施工人员必须对工程图纸有一定的了解，熟悉和掌握图纸的图例、比例尺、坐标体系等内容，以便顺利进行测量放线工作。
2.准备测量工具：进行测量放线工作需要使用一系列的测量工具，包括测量尺、划线墨线、铅锤、放线器、测距仪等工具。
3.确定测量放线起点：在进行测量放线工作之前，必须确定测量放线起点，通常情况下，起点选择在工程的主要控制点上，如转角点、立柱、基桩等处。
二、测量放线的步骤1.确定放线方向：确定放线方向是测量放线工作的第一步，通常情况下，放线方向选择在工程图纸上的主要控制线上，如建筑物的外墙线、主要隔墙线等。
2.确定放线的长度：根据工程图纸上的尺寸和比例尺，确定放线的长度，使用测量尺或测距仪进行测量。
3.放线工具的使用：使用放线器和划线墨线进行放线，首先在起点处确定放线的方向和长度，然后在目标点处用铅锤和划线墨线进行标记。
4.检查放线的准确性：在进行放线工作之后，必须对放线进行检查，确保放线的准确性，包括放线的方向、长度和位置是否符合工程图纸要求。
5.调整放线位置：如果发现放线的位置有偏差，必须及时进行调整，使用放线器和划线墨线重新进行放线工作。
6.做好放线记录：在进行放线工作之后，必须做好放线记录，记录放线的位置、方向、长度等信息，并在工程图纸上进行标注。
7.测量放线的安全注意事项：在进行测量放线工作时，必须注意安全，必须穿戴好安全帽、安全鞋等防护用具，确保自己的安全。
三、测量放线的注意事项1.严格按照工程图纸要求进行测量放线工作，确保放线的准确性。
2.在进行放线工作时，必须严格遵守安全操作规程，保证工作人员的人身安全。

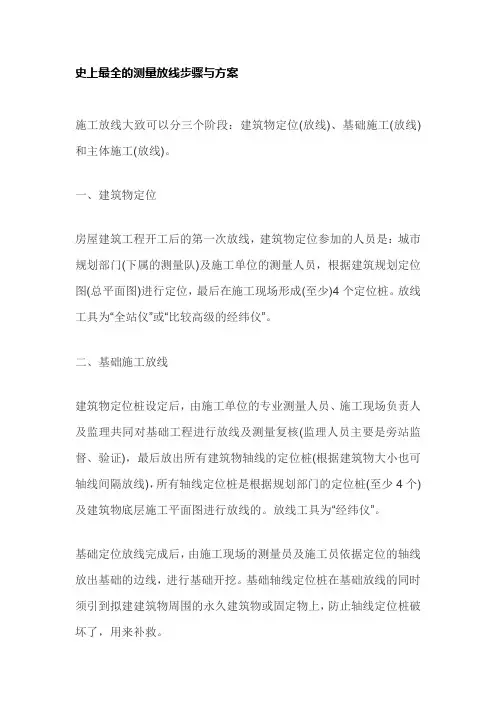

史上最全的测量放线步骤与方案
史上最全的测量放线步骤与方案施工放线大致可以分三个阶段：建筑物定位(放线)、基础施工(放线)和主体施工(放线)。
一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门(下属的测量队)及施工单位的测量人员，根据建筑规划定位图(总平面图)进行定位，最后在施工现场形成(至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证)，最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线)，所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。
施工测量前置工作：(1)进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。
其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
(2)现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入，永久水准点设置在距建筑物附处稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。
(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。
控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二～四个桩位形成的导线控制网(场区四周边及中间高处各布一点，保证通视即可)，场区控制网是单位工程轴网设置的依据，它是建筑物平面控制的上一级控制。
工程测量放线施工方案及流程
工程测量放线施工方案及流程一、项目概况本项目为某大型建筑工程，位于城市中心地带，总建筑面积约10万平方米，包括多层公寓、商业综合体等多个功能区域。
本文将以该项目为例，对工程测量放线的施工方案及流程进行详细介绍。
二、放线前准备工作1. 测量设计图纸认真分析，了解建筑物的总体布局和各区域的具体要求。
2. 确定放线点位，包括主墙、副墙、柱子、梁等重要构件的放线点位。
3. 对放线点位进行初步测量，确保放线的准确性和稳定性。
4. 准备放线所需的测量仪器和工具，包括放线仪、激光测距仪、量具、尺子、铅笔等。
5. 确定放线工作的安全措施，包括穿戴安全帽、安全鞋等，并设置警示标识，提醒他人注意施工区域。
三、放线施工流程1. 定位放线点位首先，根据设计图纸和实际场地情况，确定放线点位。
在点位上使用铅笔做出标记，确保放线的准确性。
2. 设置放线基准点在确定的放线点位上，设置放线基准点。
一般采用三角架或者地钉进行固定，确保基准点的稳定性。
3. 放线使用放线仪和激光测距仪，根据设计要求进行放线。
在放线过程中，要保持仪器的水平和垂直，确保放线的准确性和垂直度。
4. 检查放线结果完成放线工作后，对放线结果进行仔细检查。
确保放线的准确性和符合设计要求。
5. 修改偏差如果发现放线结果与设计要求有偏差，需要及时调整和修改。
可以通过重新放线或者调整放线点位来纠正偏差。
6. 记录放线数据在放线过程中，需要及时记录放线数据，包括点位坐标、偏差数据等，确保施工后的检查和修正。
7. 收尾工作完成放线工作后，及时清理现场，并对放线仪器和工具进行检查和整理，确保下次使用时的正常操作。
四、安全措施1. 全面了解工程测量的相关标准和规范，确保施工过程符合安全要求。
2. 穿戴符合要求的工程作业服装和安全防护用品，包括安全帽、安全鞋、手套等。
3. 熟练使用工程测量仪器和工具，确保仪器的正常操作和使用安全。
4. 注意施工现场周围的安全环境，设置明显的警示标识，确保他人的安全。
史上最全的测量放线步骤与方案
史上最全的测量放线步骤与方案步骤一：确定放线目的在进行测量放线之前，首先需要明确放线的目的和要求。
这可以帮助确定需要测量的具体内容和精度要求。
步骤二：收集资料收集相关设计图纸和相关资料，包括建筑平面图、立面图、剖面图等。
同时，还需要了解相关技术要求和规范。
步骤三：确定基准点根据设计图纸和现场实际情况，选择适合的基准点。
基准点的选择需要考虑地面稳定性、可见程度、便于定位等因素。
步骤四：确定控制线根据所需放线的具体要求，确定控制线的位置和数量。
控制线可以是由建筑主体构件、地面标志物等确定的直线或曲线。
步骤五：确定起点和终点根据控制线的位置和数量，确定放线的起点和终点。
放线起点通常选择在基准点附近的易于确定的位置，终点要与起点相对应。
步骤六：选择测量工具根据测量任务，选择合适的测量工具。
常用的测量工具包括经纬仪、水平仪、测距仪、剪刀尺等。
确保测量工具的准确性和可靠性。
步骤七：测量控制线使用测量工具进行控制线的测量。
根据设计要求，测量控制线的长度、宽度、角度等，并将测量结果记录下来。
步骤八：放线处理根据测量结果，使用放线工具进行放线处理。
放线工具包括放线绳、放线桩等。
将放线绳固定在起点和终点，根据测量结果确定放线绳的张力和角度。
步骤九：校核放线对放线结果进行校核，确保放线的准确性和精度。
校核放线的方法包括测量两点之间的距离，检验控制线的方向和位置等。
步骤十：整理放线资料将放线过程中产生的资料进行整理和归档，包括测量结果、放线记录、测量工具等。
确保放线资料的完整性和可追溯性。
方案一：传统放线方案1.根据控制点和基准线的位置，选择合适的放线起点。
2.使用经纬仪等测量工具，测量控制点和基准线的位置和经纬度。
3.根据测量结果和设计要求，使用放线工具进行放线处理。
4.根据设计要求和测量结果，绘制放线图纸。
5.对放线结果进行校核，确保放线的准确性和精度。
6.整理放线资料，包括测量结果、放线记录、测量工具等。
方案二：现代化放线方案1.使用激光测距仪、全站仪等先进测量工具，测量控制点和基准线的位置和高度。
测量放线基本步骤
放线是工程建设中测量的重要环节，用于确定建筑物、道路、管道等的位置和方向。
以下是测量放线的基本步骤：
1.确定测量任务：首先确定需要测量放线的具体任务，包括确定测量的区域、要放线的
点位、线路等。
2.准备测量仪器：根据测量任务，准备好合适的测量仪器，例如全站仪、经纬仪、水平
仪等。
3.确定基准点：在测量区域中确定一个或多个基准点，作为测量的起点和参考点。
通常
选择地面上的固定点或已知的地理坐标点。
4.设置仪器：将测量仪器设置在基准点上，确保仪器水平、稳定，并校准仪器。
5.放线点位：从基准点开始，根据设计要求和测量计划，使用仪器测量和标记放线点位。
这些点位可以是角点、交点、起始点等。
6.测量角度和距离：在每个放线点位上，使用测量仪器测量相邻点位之间的水平角度和
距离。
7.计算坐标：根据测量角度、距离和基准点的坐标，计算出放线点位的坐标。
8.标记点位：使用标记工具（如地钉、彩带等），在地面上标记出放线点位的位置。
9.检查精度：在放线过程中，可以进行一些交叉检查，确保放线点位的准确性和一致性。
10.绘制图纸：根据测量结果，绘制放线图纸，显示放线点位、线路等信息。
11.记录数据：将测量数据、坐标和图纸等记录下来，以备将来使用。
12.实际施工：放线完成后，可以根据放线图纸和坐标进行实际施工工作。
测量放线是一个需要精确操作和仔细计划的过程。
准备良好的测量仪器、准确的测量数据和坐标，以及严格遵循测量计划，都是确保放线工作顺利进行的关键。
建筑工程施工放线步骤
建造工程施工放线步骤建造工程施工放线步骤施工放线是建造工程中非常重要的一项工作，它直接影响到建筑物结构的准确性和整体质量。
本文将详细介绍建造工程施工放线的步骤及其相关内容。
一、前期准备工作1. 确定放线基点：根据设计图纸确定放线基点的位置，并在现场进行标记以备后续使用。
2. 准备放线工具：放线所需的工具包括放线板、放线垂线、测量工具等，确保所有工具的准确性和可靠性。
3. 检查测量设备：检查测量仪器的准确性，如全站仪、测距仪等，需要确保测量设备的运行状况良好。
二、放线基点的确定1. 根据设计图纸及放线要求，在放线基点附近选择有代表性的现场地物作为暂时标志物，如桩或者砖头等。
2. 使用全站仪或者其他准确测量仪器在放线基点上进行测量，获取放线基点地面的坐标。
3. 将放线基点坐标转换为实际现场的放线标志物坐标，确定放线基点在现场的位置。
三、建造物外形放线1. 根据设计图纸上的基准线和标高线，确定建造物外形的放线标志点，并在地面上进行标记。
2. 使用放线板和放线垂线，将放线标志点的水平和垂直位置放线到地面上，确保放线准确无误。
3. 根据放线标志点的位置，将建造物的外墙、柱子、梁等主体结构放线到地面上。
四、室内空间放线1. 根据设计图纸，确定室内空间墙体、柱子、门窗等的放线位置，并在地面上进行标记。
2. 使用放线板和放线垂线，将室内空间结构的位置放线到地面上，包括各个房间的墙角、墙体中心线等。
3. 根据放线标记点的位置，确定室内空间墙体、柱子、门窗等的具体位置和尺寸。
五、其他放线工作1. 根据设计图纸，确定其他需要放线的工程项目，如地下管线、电气路线等。
2. 确定放线标志点并进行放线，保证相关工程项目的准确放置和布局。
六、放线结果检查2. 如有放线错误或者不符合要求的地方，及时进行修正和调整，以确保施工的准确性。
文档扩展部份：1、本文档所涉及附件如下：- 放线图纸：包括建造物外形放线示意图、室内空间放线示意图等图纸。
土建工程施工程序测量放线的方法与技巧
土建工程施工程序测量放线的方法与技巧一、前期准备1.分析图纸和设计要求：在测量放线之前，需要仔细研究施工图纸和设计要求，了解具体的测量标准和要求。
2.准备测量工具：常用的测量工具包括钢尺、测量带、放线棒、钉子、锤子等，根据具体任务的需要准备好相应的工具。
3.标定测量工具：在进行测量前，需要对测量工具进行标定，以确保其准确性。
二、测量放线方法1.基准放线：首先需要确定施工现场的基准点，可以通过GPS测量或者使用已知坐标等方式确定。
基准点应选择在施工范围内，便于后续测量的参考。
2.轴线放线：轴线是指建筑物的主要结构轴线，如墙体轴线、柱子轴线等。
放线轴线时，可以先找到起点，然后根据图纸上的尺寸和角度进行放线，使用放线棒将轴线延伸至需要的位置，并使用钉子固定。
3.水平线放线：在土建工程中，水平线常用于确定地面高程等。
使用水准仪进行水平线放线时，先找到起点，然后使用水准仪测量各个点的高程，最后根据设计要求放线。
4.垂直线放线：垂直线放线常用于确定墙体等垂直结构的位置。
在放线时可以使用垂直仪或者水平仪等工具，先确定起点，然后根据垂直线的要求放线到需要的位置。
5.弯曲线放线：在建筑物的施工中，会出现一些弯曲的结构，如曲线墙体、曲线屋顶等。
对于这种情况，可以使用弯曲线放线器具进行放线。
放线时，先确定起点和方向，然后使用放线器具进行标记。
三、测量放线技巧1.准确标定起点：放线时，起点的准确性对整个测量放线的准确性具有重要影响。
因此，在选择起点时，应仔细找准，并使用标识物来确定起点位置。
2.注意测量工具的精确度：在进行测量放线时，应注意测量工具的精确度，选择精确度较高的工具，并按照要求进行标定。
3.作好标记和记录：在放线过程中，要准确地进行标记，并及时记录所测得的数据，以便后续使用和检查。
4.注意放线范围的参考：在放线之前，要根据图纸和设计要求，找到需要放线的范围，并在实施过程中仔细参考。
5.与其他工序的协调：放线是土建工程的一个重要环节，需要与其他工序的协调配合，特别是与结构施工、屋面施工等之间的协调。
建筑工程施工放线步骤
建筑工程施工放线步骤概述：建筑工程施工放线是建筑施工过程中的重要步骤之一，它是将设计图纸上的尺寸和标高信息准确地转化到现场的地面或墙体上的过程。
放线步骤十分关键，一旦出现偏差或错误，将会对建筑质量带来很大的风险。
因此，施工放线必须精确、准确、仔细地进行。
步骤一：制定放线计划在进行施工放线前，项目团队应制定放线计划，明确放线任务和流程。
这包括确定放线时间、地点以及参与放线的人员。
放线计划还应考虑到施工顺序和工作进度，为后续工程进展提供方便。
步骤二：准备工具和设备施工放线需要一系列的工具和设备，包括测量仪器、放线绳、水平仪、垂直仪等。
在开始放线前，应检查这些工具和设备的功能和状态，并做必要的校准。
确保所有需要使用的工具和设备都齐全，并处于正常工作状态。
步骤三：研究设计图纸在放线之前，施工人员必须熟悉设计图纸，并理解设计师的意图。
他们需要仔细研究设计图纸中的尺寸、标高和放线标记等信息，以便正确地放线。
步骤四：确定基准点放线的第一步是确定基准点。
基准点是放线的起点和参考点，它需要在现场进行测量和标记。
在选择基准点时，应考虑到其在施工过程中易于测量和识别，并且不会被工程活动所干扰。
步骤五：确定放线方向根据设计图纸中的方位角和方向线，确定放线的方向。
在此过程中，可以使用经纬仪或罗盘来确定位置和方位角。
确保放线方向正确，并与设计图纸保持一致。
步骤六：放线测量在放线测量中，施工人员使用测量工具和设备，将设计图纸上的尺寸和标高信息转化到现场墙体或地面上。
这需要使用测量绳、水平仪、垂直仪等工具，精确地测量和标记每个放线点。
确保准确地将设计图纸上的尺寸和标高信息传递到现场，并尽量避免偏差和误差。
步骤七：检查和复核在完成放线测量后，应进行检查和复核。
这是为了确保放线结果的准确性和正确性。
检查应涵盖放线点的位置、标高以及与设计图纸的一致性。
如果发现任何错误或偏差，应及时作出修正。
结论：建筑工程施工放线是建筑施工的重要步骤之一。
工程施工测量放线的方法与技巧
工程施工测量放线的方法与技巧1.准备工作在进行放线之前，需要进行准备工作。
首先，要确认设计图纸的准确性和完整性。
其次，要检查放线仪器的准确性，如测量设备的校准是否合格。
此外，还需要将放线点清洗干净，以便精确测量。
2.传统放线法传统放线法是利用直尺、量角器等简单工具进行放线的方法。
首先根据设计图纸确定主要的基准点，并用钢钉或标志物标示出来。
然后根据图纸上的尺寸和角度，使用直尺和量角器进行测量，并用线或绳子将各个放线点连线。
最后，通过测量角度和边长来调整和验证放线的准确性。
3.全站仪放线法全站仪是一种高精度测量仪器，它可以同时测量水平角和垂直角，能够大幅提高测量放线的准确性和效率。
使用全站仪进行放线时，首先要确定放线点的坐标，然后在全站仪上输入坐标，并通过望远镜和测距系统进行定位。
最后，根据测得的角度和距离，划线或设置放线点。
4.激光测距仪放线法激光测距仪是一种非接触式测量仪器，通过发射和接收激光束的方式测量距离。
使用激光测距仪进行放线时，首先要选择合适的目标，如角点或墙面。
然后在目标上设置反射卡片，并使用激光测距仪进行测量。
最后，根据测得的距离和参考点坐标，确定放线点的位置。
5.GPS放线法GPS全球定位系统是一种用来确定地球上任意位置的仪器。
利用GPS 进行放线时，首先要在放线点设置接收机，并通过GPS系统获取点的经纬度坐标。
然后，将测得的坐标输入到放线仪器中，并设置放线点。
最后，利用放线仪器在场地上进行放线验证。
无论采用何种放线方法，都需要注意以下几点技巧：-确保仪器的准确性和稳定性，必要时进行校准。
-在放线前要清理场地，确保放线点的清晰可见。
-进行放线时要站稳，避免仪器晃动，影响测量的准确性。
-使用测量仪器时要注意其使用说明，并熟练掌握操作方法。
-使用测量设备时要保持仪器的干净和整洁，防止影响测量精度。
-放线完成后，要及时验证放线的准确性，并进行必要的调整。
以上是一些常见的工程施工测量放线的方法与技巧。
施工员测量放线重要步骤—一看就会
施工员测量放线重要步骤—一看就会在建筑施工中，施工员测量放线是必不可少的环节。
测量放线的准确性直接关系到后续施工的质量，因此施工员一定要注意放线的重要步骤。
以下是施工员测量放线的重要步骤，帮助大家更好的理解：第一步：标志基准点首先，需要确定放线的基准点，以此来保证每次测量都是在同一起点开始。
这个基准点要保持固定，以方便下次测量。
一般来说，这个基准点可以是建筑或者地面上的一个特定的标志物。
第二步：准备好放线器材放线器材是施工员进行放线测量的重要工具。
常用的放线器材有：量角器、铅锤、拉线等。
在使用放线器材之前，施工员需要确认放线器材是否齐全，并进行各自的调试和校准，以保证放线的精度。
第三步：确认放线位置确认放线位置是测量放线的关键步骤。
这个位置需要根据具体的设计来确定。
将位置标记出来，对齐固定的基准点后，可以进行下一步的放线测量。
第四步：铅锤确定直线在进行放线测量的过程中，可以使用铅锤来确定直线。
将铅锤悬挂在拉线的末端，略微往左或往右移动，可以发现铅锤的在水平方向上的移动实际上是规律的，这就是直线的表现。
当铅锤在水平方向上不再晃动时，就代表直线被确认。
第五步：量角器测量角度确认直线之后，就可以使用量角器来进行测量角度。
一般来说，墙角和直角角度需要测量，特别是混凝土结构墙面。
取三个固定点角的点，用量角器来测量角度，在这些角度测量值的平均数中寻找平衡。
如果出现角度偏差，需要进行调整。
第六步：粗调细调即使经过前面的步骤，放线的精度也不能完全保证，因为地面有可能存在不平整的情况。
所以在进行具体测量时需要做出一定的调整。
可以先用粗调的方式进行测量，再通过细调来保证放线的准确性。
以上就是施工员测量放线的一些重要步骤。
通过这些步骤的操作明确，可以有效的保证放线测量的准确性和精度。
希望这篇文章能够给大家带来帮助，让大家更加了解施工员放线的方法。
建筑施工测量放线方案
建筑施工测量放线方案建筑施工测量放线方案是指在建筑施工中，根据施工图纸和设计要求，在现场进行测量放线的操作和流程。
放线方案的准确性和规范性对于施工质量和进度的控制至关重要。
下面将详细介绍建筑施工测量放线方案。
一、放线前准备工作1. 准备测量工具和设备：测量仪器包括测量直尺、水平仪、经纬仪、全站仪等。
2. 检查施工图纸和设计要求：确保施工图纸和设计要求中的尺寸和标高等信息的准确性和完整性。
3. 与工程主管进行沟通：了解施工过程中的重要节点和要求，确保测量放线工作的准确性和及时性。
二、放线操作步骤1. 控制基点的确定：根据设计要求，在场地上确定施工控制基点，并进行相应的标识。
2. 实地勘测：根据施工图纸和设计要求，使用全站仪等测量仪器进行实地勘测，确定各个构件的位置和尺寸。
3. 放线方案设计：根据实地勘测结果，设计放线方案，包括基点的放线、中心线的放线、墙体的放线等。
4. 基点放线：根据放线方案，利用全站仪等测量仪器在控制基点上进行放线，确保各个基准点的准确位置。
5. 中心线放线：根据设计要求，利用经纬仪等测量仪器进行中心线的放线，确定墙体、柱子、梁等构件的位置和标高。
6. 墙体放线：根据设计要求，使用水平仪等测量仪器进行墙体的放线，确定墙体的位置和标高。
7. 检查测量结果：对于每一次放线操作，需要进行严格的检查和核对，确保测量的准确性和可靠性。
8. 放线记录：及时记录放线的测量数据和放线结果，以备施工过程中的查阅和核对。
三、放线方案的注意事项1. 放线精度要求：根据设计要求和施工标准，确定放线的精度要求，确保放线的准确性和合理性。
2. 检测仪器的校准：定期对测量仪器进行校准，确保测量结果的准确性和可靠性。
3. 与其他工种的沟通协调：在放线过程中，及时与其他工种进行沟通和协调，确保放线的顺利进行。
4. 保护放线结果：及时采取措施，保护好放线结果，避免误操作和外部因素导致放线结果的损坏和变形。
5. 临时标识：在放线过程中，采用临时标识方法，将放线结果标识清晰，以便施工人员能够准确理解和操作。
建筑放线测量方案
建筑放线测量方案建筑放线测量是建筑施工过程中的一项重要环节，通过准确测量和标定建筑的位置和尺寸，为后续的施工工作提供准确的参考和指导。
为了确保测量的准确性和顺利进行，制定一个科学合理的放线测量方案是十分必要的。
一、放线测量前的准备在进行放线测量前，必须做好以下准备工作：1、审查施工图纸：仔细审查施工方案和图纸，了解建筑的设计要求和放线要求，明确放线的目的和范围。
2、准备测量设备：根据施工图纸和测量要求，准备适当的测量设备，如全站仪、测量尺、测量钉等。
3、查看现场情况：到现场了解建筑的实际情况，包括地形、地势、地砖等，为测量提供必要的信息和帮助。
4、确定测量基准：选择合适的测量基准点，并进行合理标记，以确保后续测量的准确性。
二、放线测量方案的编制1、确定放线的方法：根据建筑结构和现场情况，选择合适的放线方法。
常用的放线方法有水平放线法、垂直放线法和斜放线法等。
2、制定放线顺序：根据施工图纸和测量要求，确定放线的顺序。
一般按照地基放线、地面放线、墙体放线、屋面放线的顺序进行。
3、编制放线图纸：根据施工图纸和放线要求编制相应的放线图纸，明确放线点位和放线方向，并标注测量结果。
4、分工协作：根据测量任务和人员数量，合理分配测量工作，明确各个成员的职责和任务。
5、安全措施：制定相应的安全措施，确保测量过程中人员的安全。
三、放线测量操作流程1、测量前准备：确认测量任务，准备相应的测量设备，并检查是否工作正常。
2、进行测量：按照放线图纸和测量要求，进行放线测量，使用全站仪或其他测量设备对建筑物进行测量。
3、纠正测量偏差：如果发现测量结果与实际情况不符，及时纠正测量偏差，重新进行测量。
4、记录测量结果：将测量结果准确记录，包括坐标、高程、距离等，以备后续工作使用。
5、验证测量结果：对测量结果进行验证，确保测量的准确性和可靠性。
6、测量结束：整理测量设备，清理测量现场，并做好测量记录和数据的保存。
通过制定科学合理的放线测量方案，能够确保测量工作的准确性和顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建设工程中的测量放线步骤与方法
施工放线可以大致分为三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）
一、建筑物定位
房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员，根据建筑规划定位图（总平面图）进行定位，最后在施工现场形成（至少）4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线
建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩的定位桩（根据建筑物大小也可以轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。
放线工具为：经纬仪。
基础定位放线完成后，由施工现场的测量员及施工员定位的轴线放出基础的边线，进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线
基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及防线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙边等边线等，每层如此，直至主体封顶。
施工测量前置工作
（1）进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。
其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差边大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
（2）现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入，永久水准点设置在距离箭镞物附近稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。
（3）工程定位后要经建设单位和规划部门验收合格后方可开始施工。
平面控制网的建立
1、场区控制网
基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二~四个桩位形成的导线控制网（场区四周边及中间高处各布一点，保证通视即可），场区控制网是单位工程轴网设置的依据，它是建筑物屏幕控制的上一级控制。
2、单位工程轴线控制网（建筑方格网）
单位工程轴线多且密集，根据建筑物特点选择有代表性的轴线设置轴线控制网。
控制桩尽量设在开挖区外原始地坪上，另外在基坑底部及常轴线中部加密设置辅助性控制桩，以便于基础施工测量，建筑方格网是建筑物定位和施工放线的基本依据。
（1）方格网的主轴线应尽可能选择在场区的中心线上（宜设在主要建筑物的中心轴线上）其纵横轴线的端点应尽量延伸至场地边缘，既便于方格网的扩展又能确保精度均匀。
（2）方格网的顶点应布置在通视良好又能长期保存的地点
（3）方格网的边长不宜太长，一般小于100m，为便于计算和记忆，宜取10m的倍数
（4）轴线控制桩应尽量投测在方格网边上
3、基础施工测量（加减0.000以下）
垫层混凝土浇筑并凝固达到一定强度后，现场测量人员跟进基坑边上的轴线控制桩，将经纬仪设在控制桩上，经对中、整平后，后视同一方向桩（轴线标志），将控制轴线投测到作业面上。
然后以控制轴线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部线。
4、主体施工测量
外控法
基础工程完工后，将经纬仪安置在轴线控制桩A1、A1、B1和B1上，把建筑主轴线精确地投测到建筑物的底部，并设立标志，如图6中的
a1、a1‘、b1和b1’，以供下一步施工与向上投测之用。
向上投测中心线
随着楼层不断升高，要逐层将轴线向上传递，如图6所示，将经纬仪安置在中心轴线控制桩A1、A1‘、B1和B1’上，严格整平仪器，用望远镜瞄准建筑物底部已标出的轴线a1、a1’、b1和b1‘点，用盘左和盘右分别向上投测到每层楼板上。
校核无误后采用外控点定出所有轴线、构件外框位置
内控法
内控法是在建筑物内加减0.000平面设置轴线控制点，并预埋标志，以后再各层楼板相应位置上预留100mmX100mm的传递孔，在轴线控制
点上直接采用吊线坠法或激光铅垂仪法，通过预留孔将其点位垂直投测到任一楼层。
在基础施工完毕后，在加减0.000首层平面上。
适当位置设置与轴线平行的辅助轴线。
辅助轴线距轴线500-800mm为宜，并在辅助轴线交点或端点出埋设标志。
激光铅垂仪投测
1）投测基准点之前安排施工人员把测量孔部位的混凝土清理干净，然后再一层的基准点上架设垂准仪。
通过控制点，采用铅垂仪传递基准点。
架设垂准仪时，必须反复地进行整平及对中调节，以便提高投测精度。
确认无误后，分别在各楼层的楼面上测量孔位置处把激光接受靶放在楼面上定点，再用墨斗线准确地弹一个十字架。
十字架的交点为基准点，如下图：
内控点(轴线控制点)竖向投测操作方法：
(1)将激光经纬仪架设在首层楼面基准点，调平后，接通电源射出激光束。
①通过调焦，使激光束打在作业层激光靶上的激光点最小，最清晰。
激光接收靶由300×300×5mm厚有机玻璃制作而成，接收靶上由不同半径的同心圆及正交坐标线组成。
接收靶示意图
②通过顺时针转动望远镜360度，检查激光束的误差轨迹。
如轨迹在允许限差内，则轨迹圆心为所投轴线点。
③通过移动激光靶，使激光靶的圆心与轨迹圆心同心，后固定激光靶。
在进行控制点传递时，用对讲机通信联络。
④所有轴线控制点投测到楼层完成后，用全站仪及钢尺对控制轴线进行角度、距离校核，结果达到规范或设计要求后，进行下道工序。
主控线弹设
1)基准点投射完后，在各楼层的相邻两个测量孔位置做一个与测量通视孔相同大小的聚苯板塞入孔中，聚苯板保持与楼层面平。
2)依据先前做好的十字线交出墨线交点，再把全站仪架在墨线交点上对每个基准点进行复查，对出现的误差进行合理适当的分配。
3)基准点复核无误后，用全站仪或经纬仪操作进行连线工作。
先将仪器架在测量孔上并进行对中、整平调节，使仪器在水平状态下完全对准基准点。
4)仪器架设好后，把目镜聚焦到与所架仪器基准点相对应的另一基准点上，调整清楚目镜中的十字光圈并对中基准点，锁死仪器方向。
再用红蓝铅笔及墨斗配合全站仪或经纬仪把两个基准点用一条直线连接起来。
5)在第一次调整测量之后，必须旋转180度再进行复测，如有误差要取中间值。
同样方法对其它几条主控制线进行连接弹设。
吊线坠法
吊线坠法是利用钢丝悬挂重锤球的方法，进行轴线竖向投测。
这种方法一般用于高度在50～100m的高层建筑施工中，锤球的重量约为10～20kg，钢丝的直径约为0.5～0.8mm。
投测方法如下：
图10 吊线坠法投测轴线
如图10所示，在预留孔上面安置十字架，挂上锤球，对准首层预埋标志。
当锤球线静止时，固定十字架，并在预留孔四周作出标记，作为以后恢复轴线及放样的依据。
此时，十字架中心即为轴线控制点在该楼面上的投测点。
用吊线坠法实测时，要采取一些必要措施，如用铅直的塑料管套着坠线或将锤球沉浸于油中，以减少摆动。
