结构的计算简图及受力分析—支座的简化(建筑力学)

结构的计算简图及受力分析—支座的简化(建筑力学)
所以,该支座可以简化为滑动铰支座,其简图及支座反力如图所示。
支座的简化
3 固定(端)支座 既限制构件沿任何方向移动,又限制构件转动的支座。
固定端支座计算简图
支座反力
正交方向的两个力: FAx、FAy限制移动
一个反力偶:
MA限制转动
支座的简化
3 固定(端)支座 如图所示的钢筋混凝土柱:
将柱的下端插入杯形基础预留的杯口中后,用细石混凝土浇筑填实, 当柱插入杯口深度符合一定要求时,可认为柱脚是固定在基础内的, 限制柱脚的水平移动、竖向移动和转动, 因此可简化为固定(端)支座,其简图及支座反力如右图所示。
常见约束类型及约束反力
(3)圆柱铰链约束 约束力作用线通过销钉中心与接触点。 接触点的位置一般不能预先确定, 铰链的约束力方向不定, 通常用两个正交分力表示。
支座的简化
支座:是将结构物与基础或地面连接在一起的装置或构造 支座的作用是把结构物与基础或地面连接起来,使结构物能稳固在地基上 对结构物或构件来说,支座实质上也是一种约束 在对具体结构物进行分析时,当一个构件支承于另一个构件时,其连接处 对前一构件来说也称为支座。 实际结构中,基础对结构的支承形式多种多样,但根据支座的实际构造和约 束特点,在平面杆系结构的计算简图中,支座通常可简化为:固定铰支座、 活动铰支座、固定端支座和定向支座4种基本类型。
支座的简化
1 固定铰支座 用圆柱铰链把结构或构件与支座底板连接,并将底板固定在支承物上构成的支座。 固定铰支座计算简图
固定铰支座能限制构件在垂直于销钉平面内任意方向的移动, 而不能限制构件绕销钉的转动。 对构件的支座反力如图所示:——正交方向的两个分力
支座的简化
1 固定铰支座
在房屋建筑中,构造要求各不相同,但只要它具有约束两个方向的移动的 性能,而不约束转动,即可视为固定铰支座。

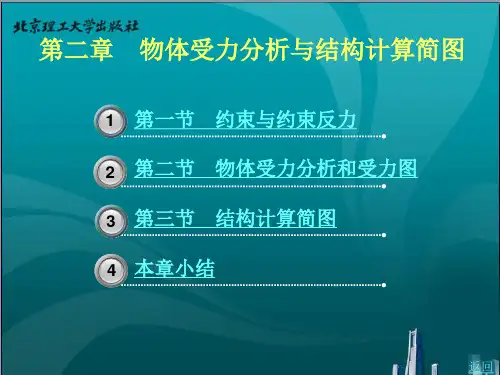

第二章 物体受力分析与结构计算简图

第二章 物体受力分析与结构计算简图
上一页 下一页 返回
第一节 约束与约束反力
常见门、窗用的合页就是圆柱铰链。理想的圆柱铰链是由一个圆柱形销 钉插入两个物体的圆孔中构成的,且认为销钉和圆孔的表面都是完全光 滑的,如图2-3 (a)所示。
这种约束力可以用2-3 (b)所示的力学简图表示,其特点是只限制两物体 在垂直于销钉轴线的平面内沿任意方向的相对移动,而不能限制物体绕 销钉轴线的相对转动和沿其轴线方向的相对滑动。因此,铰链的约束反 力作用在与销钉轴线垂直的平面内,并通过销钉中心,但方向待定,如 图2-3 (c)所示的FA。工程中常用通过铰链中心的相互垂直的两个分力XA、 YA表示,如图2-3 (d)所示。
上一页
返回
第二节 物体受力分析和受力图
一、物体受力分析
1.物体受力分析的定义 在工程中常常将若干构件通过某种连接方式组成机构或结构,用以传递
运动或承受荷载,这些机构或结构统称为物体系统。 在求解静力平衡问题时,一般首先要分析物体的受力情况,了解物体受
到哪些力的作用,其中哪些力是已知的,哪些力是未知的,这个过程称 为对物体进行受力分析。 2. 脱离体 在工程实际中,经常遇到几个物体或几个构件相互联系,构成一个系统 的情况。例如,楼板放在梁上,梁支承在墙上,墙又支承在基础上。
接方法构造形式各不相同,多种多样。由此在结构的计算简图中,通常 把结点只简化成铰结点和刚结点两种极端理想化的基本形式。 铰结点的特征是其所铰接的各杆均可绕结点自由转动,杆件间的夹角可 以改变大小【图2-10 (a)】。
上一页 下一页 返回
第三节 结构计算简图
刚结点的特征是其所连接的各杆之间不能绕结点有相对的转动,变形前 后,结点处各杆间的夹角都保持不变。如图2-10(b)所示为刚结点的实例。
【解】(1)取AB梁为研究对象,解除A,B两处的约束,画出脱离体简图。 (2)在梁的中点C画主动力F。 (3)在受约束的A处和召处,根据约束类型画出约束反力。

结构计算简图物体受力分析

结构计算简图物体受力分析
29
【例1.3】重量为FW 旳小球放置在光滑旳斜面上,并用绳子拉住, 如图所示。画出此球旳受力图。
【解】 (1)取小球为研究对象,画出分离体; (2)画小球受重力(主动力); (3)画小球受到约束反力;绳子旳拉力和斜面旳约束反力
30
例1-4
作图示轧路机轧轮旳受力图。
F
AP
B
F
AP
B
FA
FB
31
例1-5 屋屋架架受重均为布P,风画力出q(屋N架/旳m受)力, 图. 解: 取屋架 画出简图
20
21
2-3 构造旳计算简图
作用:造成建筑物整体或局部发生变形、位移甚至破坏旳原因。 直接作用:建筑物旳自重、人和设备旳重力、风力等作用。 间接作用:地震,温度变化、支座沉降等作用。
1、构造计算简图
(1)支座简化示例 预制混凝土柱置于杯形基础。
22
(2)结点简化示例 屋架端部和柱顶构成旳结点 钢筋混凝土框架顶层梁与柱构成旳结点
梯子右边部分受力图 如图(d)所示
55
整体受力图如图(e)所示
提问:左右两部分梯子在 A处,绳子对左右两部分梯子都有 力作用,为何在整体受力图没有画出?
56
思索与练习
1、力能够沿着作用线移动而不变化它对物体旳运动效应。(√ )
2、刚体受任意三个力作用而平衡,则该三力必在同一平面内且交
于一点。
(×)
FCx
FAy 图(a)
F'Cy C F'Cx
FBx B 图(b) FBy
36
物体旳受力分析和受力图
没画对受力图旳主要原因是:没有事先判断出BC 是满足二力平衡条件旳。
二力构件: 受二力作用处于平衡旳构件

建筑力学1.力的概念与物体的受力分析

建筑力学1.力的概念与物体的受力分析
5
建力1-力的概念与物体的受力分析
3、力系 ——作用在物体上的一群力。
等效力系:对物体的作用效果相同的两个力系。 平衡力系:能使物体维持平衡的力系。 合力:在特殊情况下,能和一个力系等效的一
个力。
6
建力1-力的概念与物体的受力分析
§1–2 静力学公理
公理1 二力平衡条件 刚体受两个力作用处于平衡的充要条件是: 作用于同一个物体上这两个力, 大小相等 | F1 | = | F2 | 、 方向相反、 沿一条作用线。
画主动力
FAy
F1
判断约束类型 A
画约束反力
FAx
固定铰支座
F2 F3
B 活动铰支座
FNB
30
建力1-力的概念与物体的受力分析
【例1-3】分别画图示体系中圆柱体、杆的受 力图。BC为绳索。 如果物体系统是平衡的, 则组成系统的每一个局 部也必然是平衡的。
31
建力1-力的概念与物体的受力分析
解: 取圆柱体为分离体, 画圆柱体受力图。
然后根据已知条件,约束类型并结合基本概 念分析研究对象的受力情况,这个过程称为 物体的受力分析。 作用在物体上的力有:
一类: 主动力,如重力、外荷载等, 二类: 被动力,即约束反力。
25
建力1-力的概念与物体的受力分析
二、受力图(物体受力的简图)
画物体受力图主要步骤: ①选研究对象(取分离体); ②画出主动力(自重,荷载等); ③画出约束反力(确定约束类型,再确定 约束反力的特性)。 注意:画约束反力时,约束本身要解除, 不得出现在图中!
F1 F2
7
建力1-力的概念与物体的受力分析
说明: ①对刚体,上面的条件是充分必要的。
②对变形体,上述条件充分但非必要。

结构的计算简图及受力分析

结构的计算简图及受力分析

结构的计算简图及受力分析3.1 荷载的分类实际的建筑结构由于其作用和工作条件不同,作用在它们上面的力也显示出多种形式。

如图3.1所示的工业厂房结构,屋架所受到的力有:屋面板的自重传给屋架的力,屋架本身的自重,风压力和雪压力以及两端柱或砖墙的支承力等。

图3.1在建筑力学中,我们把作用在物体上的力一般分为两类:一类是主动力,例如重力、风压力等;另一类是约束力,如柱或墙对梁的支承力。

通常把作用在结构上的主动力称为荷载。

荷载多种多样,分类方法各不相同,主要有以下几种分类方法:(1)荷载按其作用在结构上的空间范围可分为集中荷载和分布荷载作用于结构上一点处的荷载称为集中荷载。

满布在体积、面积和线段上的荷载分别称为体荷载、面荷载和线荷载,统称为分布荷载。

例如梁的自重,用单位长度的重力来表示,单位是N/m或kN/m,作用在梁的轴线上,是线荷载。

对于等截面匀质材料梁,单位长度自重不变,可将其称为线均布荷载,常用字母q表示(图3.2)。

当荷载不均匀分布时,称为非均布荷载,如水对水池侧壁的压力是随深度线性增加的,呈三角形分布。

图3.2(2)荷载按其作用在结构上的时间分为恒载和活载恒荷载是指永久作用在结构上的荷载,其大小和位置都不再发生变化,如结构的自重。

活荷载是指作用于结构上的可变荷载。

这种荷载有时存在、有时不存在,作用位置可能是固定的也可能是移动的,如风荷载、雪荷载、吊车荷载等。

各种常用的活荷载可参见《建筑结构荷载规范》。

(3)荷载按其作用在结构上的性质分为静力荷载和动力荷载静力荷载是指荷载从零缓慢增加到一定值,不会使结构产生明显冲击和振动,因而可以忽略惯性力影响的荷载,如结构自重及人群等活荷载。

动力荷载是指大小和方向随时间明显变化的荷载,它使结构的内力和变形随时间变化,如地震力等。

3.2 约束与约束反力1)约束和约束反力的概念所谓约束,是指能够限制某构件位移(包括线位移和角位移)的其他物体(如支承屋架的柱子,见图 3.1)。

建筑力学 物体的受力分析和受力图

建筑力学 物体的受力分析和受力图
对每一个力都应明确它是哪一个物体施加 给研究对象的,不能凭空产生,也不能漏掉。
3. 注意约束反力与约束类型相对应。 每解除一个约束,就有与它相应的约束反
力作用于研究对象;约束反力的方向要依据约 束的类型来画,不能根据主动力的方向来简单 推想。另外,同一约束反力在各受力图中假定 的指向应一致。
普通高等教育“十一五”国家级规划教材
F2
FCy
A
E
FAx FAy
B C FCx FB
F1 CH
F’Cx
D
F’Cy FD
特别注意:
⑴支座A、B、C处的反力,在不同的受力
图中应保持一致。 ⑵铰C处的反力,应符合作用力与反作用
力公理。
普通高等教育“十一五”国家级规划教材
当以若干物体组成的系统为研究对象时,系 统内各物体间的相互作用力称为内力;系统外的 物体作用于该系统中各物体的力称为外力。内力 对系统的作用效果相互抵消,因此可除去,并不 影响整个系统的平衡。
二、物体系统的受力图 物体系统包含多个物体,其受力图画法与
单个物体相同,只是研究对象可能是整个物体 系统或系统的某一部分或某一物体。
⑴画物体系统整体的受力图时,只须把整 体作为单个物体一样对待。
⑵画系统的某一部分或某一物体的受力图 时,只须把研究对象从系统中分离出来,同时 注意被拆开的联系处,有相应的约束反力,并 应符合作用力与反作用力公理。
A端为固定铰支座,B端为可动铰支座,如图所
示。试画出梁AB的受力图。
F
FAx
F
A
B
FAy O
FB
F
FA
FB
普通高等教育“十一五”国家级规划教材
例1-3 一水平梁AB受已知力F作用,A端是固定 端支座,梁AB的自重不计,如图所示。试画出 梁AB的受力图。

第2章-结构计算简图与物体受力分析

第2章-结构计算简图与物体受力分析

三力平衡汇交定理常常用来确定物体在 共面不平行的三个力作用下平衡时其中未知 力的方向。
建筑力学
城市建设学院
8
第二章 结构计算简图· 物体受力分析 第一节 力、荷载、约束与约束力
任何建筑物在施工过程中以及建成后的使用过程 中,都要受到各种各样的作用,这种作用造成建筑物
整体或局部发生变形、位移甚至破坏。例如,建筑物
X
R Y 约束特性:阻碍沿半径方向的任何位移。 约束结构:用圆柱销钉穿入圆孔,将两个物体连接起来。 约束反力:方位和指向不能确定。用两个正交 分力表示。

建筑力学
城市建设学院
19
第二章 结构计算简图· 物体受力分析
工程上将结构或构件连接在支承物上的装 置,称为支座。在工程上常常通过支座将构件
支承在基础或另一静止的构件上。支座对构件
建筑力学
城市建设学院
23
第二章 结构计算简图· 物体受力分析
建筑力学
城市建设学院
24
第二章 结构计算简图· 物体受力分析
6. 固定支座(固定端约束)
建筑力学
城市建设学院
25
第二章 结构计算简图· 物体受力分析
7. 定向支座
A
MA
A FAy
建筑力学
城市建设学院
26
第二章 结构计算简图· 物体受力分析
建筑力学
FAx
W
MA A FAy
FAx
城市建设学院
39
第二章 结构计算简图· 物体受力分析
F’By
B D G E C K A W
B G
F’Bx FT E FEy
F’T
E F’Ex F’Ey W C
FEx

第二章 物体的受力分析 结构的计算简图

第二章 物体的受力分析 结构的计算简图
所示第二节物体的受力分析及受力图所示系统整体受力图如图所示第二节物体的受力分析及受力图考虑到左拱在三个力作用下平衡也可按三力平衡汇交定理画出左拱所示此时整体受力图如图第二节物体的受力分析及受力图不计自重的梯子放在光滑水平地面上画出梯子梯子左右两部分与整个系统受力图
§2–1 约束与反约束力
§2–2 物体的受力分析及受力图 §2–3 结构的计算简图
第一节 约束与反约束力
• 光滑支承接触对非自由体的约束力,作用 在接触处;方向沿接触处的公法线并指向 受力物体,故称为法向约束力,用 FN 表 示。
第一节 约束与反约束力
• 光滑铰链约束 此类约束简称铰链或铰 径向轴承、圆柱铰链、固定铰链支座等 (1) 、径向轴承(向心轴承)
第一节 约束与反约束力
第一节 约束与反约束力
• • • • • 自由体:位移不受限制的物体。 非自由体:位移受到限制的物体。 约束:限制非自由体运动的其他物体 。 约束反力:约束对被约束体的反作用力 主动力:约束力以外的力。
第一节 约束与反约束力
约 束 反 力

大小——待定
方向——与该约束所能阻碍的 位移相反 作用点——接触处
A
B FN
A
B
第一节 约束与反约束力
• 约束特点: 轴在轴承孔内,轴为非自由 体、轴承孔为约束。 • 约束力: 当不计摩擦时,轴与孔在接触 为光滑接触约束——法向约束力。 • 约束力作用在接触处,沿径向指向轴心。 • 当外界载荷不同时,接触点会变,则约 束力的大小与方向均有改变。
第一节 约束与反约束力
• 可用二个通过轴心的正交分力 Fx , Fy 表示。 • (2)光滑圆柱铰链
约束特点:由两个各穿孔的构件及圆柱销钉 组成,如剪刀。

建筑力学第一章力和受力图

建筑力学第一章力和受力图
建筑力学第一章力和受力图
1.固定铰支座 图1.18(a)是固定铰支座的示意图。构件与 支座用光滑的圆柱铰链联接,构件不能产生沿任 何方向的移动,但可以绕销钉转动,可见固定铰 支座的约束反力与圆柱铰链约束相同,即约束反 力一定作用于接触点,通过销钉中心,方向未定。 固定铰支座的简图如图1.18(b)所示。约束反力 如图1.18(c)所示,可以用FRA和一未知方向角α 表示,也可以用一个水平力FXA和垂直力FYA表示。
解 (1)根据题意取小球为 研究对象。 (2)画出主动力:主动力 为小球所受重力。 (3) 画出约束反力:约束 反力为绳子的约束反力以 及光滑面的约束反力。 小球的受力图如图1.23(b) 所示。
建筑力学第一章力和受力图
例 1.3 画图(a)所示结构ACDB的受力图。 解:(1)取结构ACDB为研究对象。 (2)画出主动力:主动力为FP。 (3)画出约束反力:约束为固定铰支座和可动铰 支座,画出它们的约束反力,如图(b)所示。
二力平衡公理 作用在同一刚体上的两个力,使刚体平衡
的必要和充分条件是,这两个力大小相等,方 向相反,作用在同一条直线上。
建筑力学第一章力和受力图
上述的二力平衡公理对于刚体是充分的也是 必要的,而对于变形体只是必要的,而不是充 分的。如图1.5所示的绳索的两端若受到一对大 小相等、方向相反的拉力作用可以平衡,但若 是压力就不能平衡。
建筑力学第一章力和受力图
4、荷载按其作用在结构上的分布情况分为 分布荷载和集中荷载。
集中荷载:分布范围很小,可近似认为作用在 一点的荷载;
线分布荷载:沿直线或曲线分布的荷载(单 位:KN/m);
面分布荷载:沿平面或曲面分布的荷载(单 位:KN/m2);
体分布荷载:沿物体内各点分布的荷载(单 位:KN/m3)。

第2章——物体受力分析

第2章——物体受力分析
力分析 建筑力学
3、光滑圆柱铰链约束(简称铰约束,铰接)
光滑圆柱铰链约束的约束性质是限制物体平面移动(不 限制转动),其约束反力是互相垂直的两个力(本质上是 一个力),指向任意假设。
X
R
Y
第 2 章 结构计算简图 物体受力分析 建筑力学
4.链杆约束
链杆就是两端铰接而中间不受力的刚性直杆——二力杆,由此所 形成的约束称为链杆约束。这种约束只能限制物体沿链杆轴线方向上 的移动。链杆可以受拉或者是受压,但不能限制物体沿其他方向的运 动和转动,所以,链杆约束的约束反力沿着链杆的轴线,其指向假设。
第 1 章 绪论 引论——重温力的概念
建筑力学
高中物理:
“力是产生加速度的原因”。
物体由静变动、由动变静、由匀速到变速、由直线运动变曲线运动, 物体运动状态发生改变的原因是什么?
是“力”。“力是改变物体运动状态的原因”。
明确地完善了力的概念。
力是矢量。力的三要素:大小、方向、作用点。
矢量(vector):既有大小又有方向的物理量。运算按照平行四边形矢量
建筑力学
Arm-wrestling
静力学公理——重温力的概念
建筑力学
FIRST SOLAR CAR RACES
Hans Tholstrup and Larry Perkins were the first solar car racers who completed a Solar Trek from Perth to Sydney, Australia in 1983.
Contact force is defined as the force exerted when two physical objects come in direct contact with each other. Other forces, such as gravitation and electromagnetic forces, can exert themselves even across the empty vacuum of space.

建筑力学:受力分析及受力图

建筑力学:受力分析及受力图

物体系统受力图示例
作用力与 反作用力
受力图: 反映研究对象全部受力(主动力和约束反力)情况的图形
画受力图的步骤:
选取 解除约束 画出根据源自画出根据画出
研究对象
脱离体 已知条件 主动力 约束特点 约束反力
画受力图的注意事项: 1 研究对象要明确 2 正确确定研究对象的受力数目并画出相应的力 3 在分析两物体之间的相互作用力时,要注意作用与反作用的关系
受力分析与受力图
目录
受力分析及受力图的概念 画受力图的步骤 画受力图的注意事项
受力分析及受力 图的概念
(一)常见支座的类型及其反力 A


A



A
FAx A FAy
固定(端)支座 A
A
活 动 铰A 支 座A
MA FAx
A FAy
A FN
(二)受力图的概念 受脱力离图体
反映研究对象全部受力 (主动力和约束反力)情况 的图形——受力图
画受力图的步骤
选取 解除约束 研究对象
画出 脱离体
根据 已知条件
画出
根据
主动力 约束特点
画出 约束反力
画单个物体受力图示例
(a)
(b)
画受力图的注意 事项
1 研究对象要明确 2 正确确定研究对象的受力数目并画出相应的力 3 在分析两物体之间的相互作用力时,要注意作用与反作用的关系。
只画外力 不画内力
1 梁受到哪些约束的作用? 2 约束力分别是什么?
谢谢观看
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
❖ 约束反力——一个沿链杆方向的力N和一个 力偶m。
❖ 图:
§2-1 约束与约束反力
铰链约束实例蝶铰或 合页§2-1约束与约束反力
圆柱铰链和固定铰链支座
中 间 铰
§2-1 约束与约束反力
FA
二力杆
§2-2 结构类型与结构计算简图
❖ 一.建筑结构和建筑结构设计 ❖ 建造建筑的用途——各种功能需要, ❖ 其中: ❖ ——抵抗外荷载、为用户提供一个安全、可
1.柔索约束
如:绳索、 链条、
胶带等。
§2-1 约束与约束反力
柔索约束
柔索类约束只能受拉,所以它们的约束反 力是作用在接触点,方向沿绳索背离物体。
FT
P
P
FT1 F'T1 FT2 F'T2
§2-1 约束与约束反力
2.光滑面约束
§2-1 约束与约束反力
光滑面的约束
约束反力作用在接触点处,方向沿公法线, 指向受力物体。
构在荷载作用下的反应。
❖ 具体地说,结构分析就是求在外因(荷载及其它原
因)影响下的内部反应(内力和位移)。
❖ 荷载按分布形式分为:集中荷载、均布荷载 和非均布荷载。
(二)约束的简化和约束力
❖ 以杆系结构为例,杆系结构中基本杆件是杆件,但独立 的杆件是自由体,不能成为结构。
❖ 办法: 将众多的杆件通过杆件与杆件之间的约束——
A
Fx
§2-1 约束与约束反力
4.铰支座——固定铰链支座与活动铰链支座
§2-1 约束与约束反力
4.铰支座 (1)固定铰链支座
其简图为
A
FAx FAy
固定铰支反力:用两个正交分量表示。
§2-1约束与约束反力
固定铰链支座
FAy FAx
§2-1 约束与约束反力
(2)活动铰链支座
辊轴反力:必垂直于支承面。
❖ 已知:建筑物承受外荷载的骨架称为建筑物的结构。
❖ 从力学角度,用以描述建筑结构的图,即为—
—结构计算简图. ❖ 结构计算简图是对建筑物力学本质的描述,是
从力学的角度对建筑物的抽象和简化,包括三 个环节: ❖ 1.建筑物所受荷载的抽象和简化; ❖ 2.约束的抽象和简化; ❖ 3.结构构件的抽象和简化。
FN
5.链杆约束
❖ 两端用光滑铰链与其他物体连接,不计自重 且中间不受力作用的杆件——二力杆。
§2-1 约束与约束反力
FA
6.固定端支座(固定支座)
❖ 约束特点:使杆件既不能移动也不能发 生转动。
❖ 约束反力——两个垂直的分力XA、YA、 Ma
图:
7.定向支座
❖ 约束特点:允许杆端沿与链杆垂直的方向移 动,限制沿链杆方向的移动。
❖ 二是结构的构件和构造设计,简称结构设计。
❖ 结构分析的目的:获取建筑结构在各种使 用荷载下的内力。
❖ 结构设计则是:根据结构分析的结果,对 结构的各构件进行设计,并采取相应的构造措 施以保证他们能够承受已知的内力。
❖ 因此建筑力学就是——

解决结构分析过程中遇到的各种问题的
一门学科。
二.结构计算简图
2.节点
❖ ——刚结点、铰接点、组合节点 ❖ 刚结点:
铰接点——忽略销钉的摩擦
组合节点——1-2截面角度不变
3.杆件的简化——
(三)结构受力分析图
❖ 实际建筑物抽象成结构计算简图后,问题就转化
为——纯粹的力学问题.
已知:力学问题求解的第一步就是取分离 体作受力分析图。
——进行结构力学分析时关键的第一步!
非自由体: 位移受限制的物体叫非自由体。
约束: 限制非自由体某些位移的周围物体称
为约束。
注意: 这里,约束是名词,而不是动词的约束
§2-1 约束与约束反力 约束力:
约束对被约束物体的作用 叫约束力。 约束力特点:
① 大小未知;
② 方向与被约束物体的运动方向相反;
③ 作用点在物体与约束的接触点。
§2-1 约束与约束反力 二、常见约束的类型及约束力的确定
P P
FN
FN
FNB FNA
§2-1 约束与约束反力 光滑面约束
FN FN’
§2-1 约束与约束反力
3.光滑铰链约束
FN FN
Fx FN
Fy
其约束反力:用两个正交分量表示。
销钉
FAy FAx
A
销钉(中间铰链)反力:用两个正交分量表示。
铰 铰
§2-1 约束与约束反力
光滑圆柱铰链约束
A
Fy
建筑力学第二章 计算简图物体受
力分析
§2-1 约束与约束反力
一、概念
§2-1约束与约束反力
自由体: 位移不受限制的物体叫自由体。
一、概念
§2-1 约束与约束反力
自由体:
位移不受限制的物体叫自由体。
非自由体: 位移受限制的物体叫非自由体。
§2-1 约束与约束反力
一、概念 自由体:位移不受限制的物体叫自由体。
建筑物的主体设计:
❖ 建筑设计——建筑师承担; ❖ 结构设计——结构工程师完成,包括建筑物的承载
力、刚度和稳定性。 ❖ ——但设计师作为建筑物的总体规划者应该对此过
程有所了解, ❖ 否则——有可能出现你设计的建筑方案在结构上根
本行不通的尴尬。
结构设计的对象是建筑结构,结构设计分
为两大环节:
❖ 一是结构的力学分析,简称结构分析;
节点,以及杆件与地基之间的约束——支座, 联系成为一个——
非自由的、可以抵御外荷载的杆系——结构。 ❖ 因此:杆系结构的基本组成为——
杆件、节点、支座
1.支座
❖ ——固定支座、铰支座、滚轴支座和滑 移支座。
❖ 固定支座:
铰支座——柱脚:
滑移支座——钢结构支座大样:
滚轴支座——某刚结构支座
常见支座的类型和性质
❖ 确定结构计算简图是对结构进行力学分析的起点, 因此,计算简图是否正确,关系到整个建筑物的成 败——重要。
(一)建筑荷载的简化和分类
❖ 结构在建筑自重、用户重量、风力、雪压力等外力 的作用下会产生内力和位移
❖ ——我们把所有作用在结构上的外力称为荷载。 ❖ 而——结构在荷载作用下产生的内力和位移称为结
靠的环境,是建筑物最重要的功能之一,也 是房屋最基本的要求。 ❖ 因此,承载能力分析,是建筑物设计中重要 环节。
❖ 建筑物承载能力分析时,首先要对建筑物 进行抽象,去掉其中繁杂的无关内容,只保 留和承载能力有关的核心骨架
❖ ——就像要看一个人站得稳只需看其骨 架……而与他的服饰没有多大关系。
❖ 这种决定建筑物承载能力的核心骨架就称 为——建筑结构,简称结构。
❖ 受力图画错了,必将导致整个分析工作的失 败!
例:
❖ 图示为一外伸简支梁的计算简图。试以杆件 ABCD为对象做出受力图。
