过程通道和数据采集处理实验报告
过程通道和数据采集处理

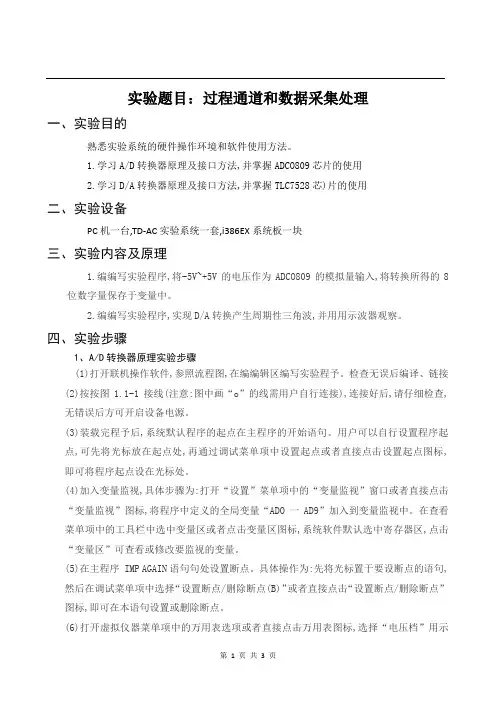

实验题目：过程通道和数据采集处理一、实验目的熟悉实验系统的硬件操作环境和软件使用方法。
1.学习A/D转换器原理及接口方法,并掌握ADCO809芯片的使用2.学习D/A转换器原理及接口方法,并掌握TLC7528芯)片的使用二、实验设备PC机一台,TD-AC实验系统一套,i386EX系统板一块三、实验内容及原理1.编编写实验程序,将-5V~+5V的电压作为ADCO809的模拟量输入,将转换所得的8位数字量保存于变量中。
2.编编写实验程序,实现D/A转换产生周期性三角波,并用用示波器观察。
四、实验步骤1、A/D转换器原理实验步骤(1)打开联机操作软件,参照流程图,在编编辑区编写实验程予。
检查无误后编译、链接(2)按按图1.1-1接线(注意:图中画“o”的线需用户自行连接),连接好后,请仔细检查,无错误后方可开启设备电源。
(3)装载完程予后,系统默认程序的起点在主程序的开始语句。
用户可以自行设置程序起点,可先将光标放在起点处,再通过调试菜单项中设置起点或者直接点击设置起点图标,即可将程序起点设在光标处。
(4)加入变量监视,具体步骤为:打开“设置”菜单项中的“变量监视”窗口或者直接点击“变量监视”图标,将程序中定义的全局变量“ADO一AD9”加入到变量监视中。
在查看菜单项中的工具栏中选中变量区或者点击变量区图标,系统软件默认选中寄存器区,点击“变量区”可查看或修改要监视的变量。
(5)在主程序 IMP AGAIN语句句处设置断点。
具体操作为:先将光标置于要设断点的语句,然后在调试菜单项中选择“设置断点/删除断点(B)”或者直接点击“设置断点/删除断点”图标,即可在本语句设置或删除断点。
(6)打开虚拟仪器菜单项中的万用表选项或者直接点击万用表图标,选择“电压档”用示波器单元中的“CH1”表笔测量图1.1-1中的模拟输入电压“Y”端,点击虚拟仪器中的“运行”按钮,调节图1.1-1中的 7279_C1 连接到 KEY 的插孔 KEY。
数据采集实验报告
数据采集实验报告基于Labiew的数据采集实验报告⼀、实验⽬的通过软件Labiew编写前⾯板和程序框图，将外部信号接于数据采集卡的模拟输⼊0号通道，外部信号由单⽚机和AD9850组成的信号发⽣器发出。
当在Labview环境下运⾏程序时，信号发⽣器所发出的信号显⽰在⾯板上。
仪器⾯板如下图所⽰。
⼆、实验器材PC机⼀台，单⽚机开发箱，信号发⽣器，数据采集卡，⽰波器，Labiew 软件，220V交流电源，导线若⼲等。
三、实验原理数据采集（DAQ）是指从系统外部采集数据并进⾏转换后传输到系统内部的过程，能够提供这⼀功能的完整系统被称为数据采集系统（Data Acquisition System）。
1.显⽰波形的原理框图如下：在上图所⽰的框图中，计算机对采集卡发出指令，启动采集卡，计算机将采集的信号数据进⾏存储、处理和显⽰，从⽽将波形显⽰在⾯板上。
采集卡将被测信号转为离散的数字信号，并保存在计算机的数组中，计算机通过Labiew 软件将保存在数组中的离散数字信号显⽰在图形控件中。
/doc/b082fe4ce45c3b3567ec8bf6.html bview 数据采集在Labview 中提供了很多关于数据采集的相关的VI ，利⽤这些VI 可以创建相关的要求的数据采集系统，下图是程序框图的测量I/O 中的DAQ ⼦模板界⾯图。
下⾯介绍⼏个主要的数据采集的VI 。
1）DAQmx 创建通道模拟输⼊初始化，给其分配⼀个任务ID 。
2）DAQmx 开始任务模拟输⼊开始，将数据暂存在数据采集卡的缓存中。
3）DAQmx 读取模拟输⼊读数，从数据采集卡的缓存中读⾄计算机中。
4） DAQmx 定时采集时的⼀些参数设置。
信号采集卡计算机 Labiew 软件5）DAQmx 清楚任务模拟输⼊清楚任务。
这⼏个VI 的详细端⼦图如下所⽰：我们采⽤带缓冲的模拟输⼊，即数据先从DAQ 设备传到缓冲中，然后由DAQmxRead.VI 读取到应⽤程序内存中。
数据采集实验报告
引言概述数据采集是指收集并记录各种形式的数据以用于进一步分析和决策的过程。
在现代社会，数据采集已经成为了许多领域中不可或缺的一部分，如科学研究、商业分析和市场调研等。
本实验报告旨在介绍一个数据采集实验的过程和结果，以及对实验中遇到的挑战和解决方案的讨论。
正文内容1.实验背景1.1.引言数据采集是科学研究中的重要环节。
本实验旨在通过各种手段和方法采集有关消费者购物行为的数据，以便进一步分析和研究。
1.2.数据采集目的我们的目标是了解消费者的购物习惯和偏好，以及他们在购物过程中面临的问题和需求。
通过收集数据，我们可以得到一些有关市场趋势和消费行为的洞见，帮助企业制定更有效的营销策略。
1.3.数据采集方法我们采用了多种数据采集方法，包括在线调查、观察和采访等。
这些方法相互补充，可以提供更全面和准确的数据。
2.数据采集过程2.1.在线调查我们设计了一个在线调查问卷，针对消费者的购物行为和偏好进行了提问。
通过社交媒体和电子邮件的方式，向目标受众发送了问卷，并鼓励他们分享给其他人。
2.2.观察我们在几家商场和超市进行了观察实验。
观察者注意到消费者在购物过程中的行为，观察并记录了他们的购物车内容、购买决策过程和顾客间的互动。
2.3.采访我们选择了一些消费者进行了面对面的采访，了解他们的购物动机、偏好和体验。
通过这种方式，我们可以更深入地了解消费者的心理需求和感受。
3.实验结果分析3.1.在线调查结果我们收集到了大量的在线调查数据，通过数据分析，我们得出了一些有关消费者购物行为和偏好的结论。
例如，大多数消费者更喜欢在线购物，尤其是年轻人群体。
价格和品质是他们购买产品的最重要考虑因素。
3.2.观察结果通过观察实验，我们发现消费者在购物过程中更倾向于选择促销商品和品牌忠诚度较高的产品。
我们还注意到了一些购物环境对消费者行为的影响，如音乐和展示布局等。
3.3.采访结果通过采访实验，我们得到了一些有关消费者心理需求和感受的见解。
数据采集与处理实验报告
大连海事大学实验报告专业班级：环境工程2011-1学号：2220113199 姓名：陈凡课程名称：数据采集与处理技术实验时间：6月18号指导教师：刘明（电航101）实验名称：实验一金属箔式应变片——单臂电桥性能实验一、实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。
二、实验原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：R／R＝Kε式中：ΔR／R为电阻丝电阻相对变化，K为应变灵敏系数，ε=ΔL/L为电阻丝长度相对变化。
金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化。
电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。
对单臂电桥输出电压U o1= EKε/4。
1三、需用器件与单元：主机箱(±4V、±15V、电压表)、应变式传感器实验模板、托盘、砝码、42位数显万用表（自备）。
图1应变传感器实验模板说明：实验模板中的R1、R2、R 、R4为应变片，没有文字标记的5个电阻符号下面是空的，其中4个组成电桥模型是为实验者组成电桥方便而设，图中的粗黑曲线表示连接线。
四、实验步骤：1、根据图1〔应变式传感器（电子秤传感器）已装于应变传感器模板上。
传感器中4片应变片和加热电阻已连接在实验模板左上方的R1、R2、R3、R和加热器上。
传感器左下角应变片为R1；右下角为R2；右上角为R3；左上角为R4。
当传感器托盘支点受压时，R1、R3阻值增加，R2、R4阻值减小，可用四位半数显万用进行测量判别。
常态时应变片阻值为350Ω，加热丝电阻值为50Ω左右。
〕安装接线。
2、放大器输出调零：将图1实验模板上放大器的两输入端口引线暂时脱开，再用导线将两输入端短接(V i＝0)；调节放大器的增益电位器R W3大约到中间位置(先逆时针旋转到底，再顺时针旋转2圈)；将主机箱电压表的量程切换开关打到2V档，合上主机箱电源开关；调节实验模板放大器的调零电位器R W4，使电压表显示为零。
过程通道和数据采集处理实验报告
(4)加入变量监视，具体步骤为：打开“设臵”菜单项中的“变量监视”窗口或者直接点击“变量监视”图标，将程序中定义的全局变量“AD0～AD9”加入到变量监视中。在查看菜单项中的工具栏中选中变量区或者点击变量区图标，系统软件默认选中寄存器区，点击“变量区”可查看或修改要监套或“TD-ACC+实验系统一套＋i386EX系统板一块”
四、线路示图
1．A/D转换实验
2．D/A转换实验
五、内容步骤
1．A/D转换实验
(1)打开联机操作软件，参照流程图，在编辑区编写实验程序。检查无误后编译、链接。
(2)按图1.1-1接线(注意：图中画“o”的线需用户自行连接)，连接好后，请仔细检查，无错误后方可开启设备电源。
实验台号
6
一、目的要求
1．学习A/D转换器原理及接口方法，并掌握ADC0809芯片的使用
3．学习D/A转换器原理及接口方法，并掌握TLC7528芯片的使用
二、原理简述
1．A/D转换实验：80X86计算机控制技术实验教程第2部分第1章过程通道和数据采集技术58
ADC0809芯片主要包括多路模拟开关和A/D转换器两部分，其主要特点为：单电源供电、工作时钟CLOCK最高可达到1200KHz、8位分辨率，8个单端模拟输入端，TTL电平兼容等，可以很方便地和微处理器接口。TD-ACC+ (或TD-ACS)教学系统中的ADC0809芯片，其输出八位数据线以及CLOCK线已连到控制计算机的数据线及系统应用时钟1MCLK (1MHz)上。
2．D/A转换实验：本实验采用TLC7528芯片，它是8位、并行、两路、电压型输出数模转换器。其主要参数如下：转换时间100ns，满量程误差1/2 LSB，参考电压－10V ~ +10V，供电电压+5V~ +15V，输入逻辑电平与TTL兼容。实验平台中的TLC7528的八位数据线、写线和通道选择控制线已接至控制计算机的总线上。
实验—输入通道与数据采集

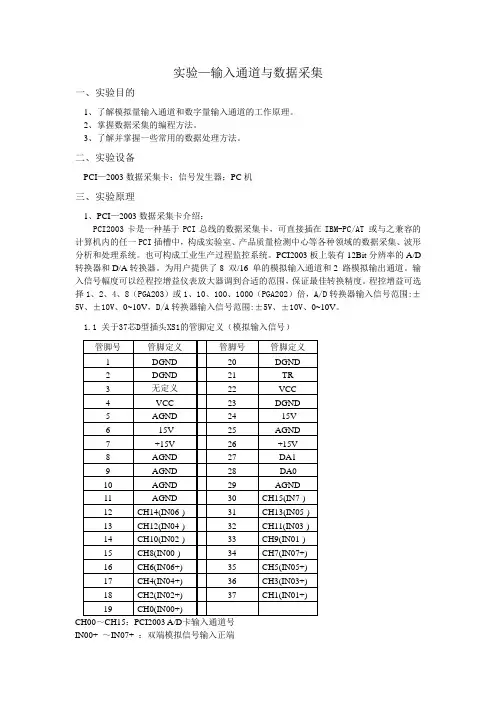

实验—输入通道与数据采集一、实验目的1、了解模拟量输入通道和数字量输入通道的工作原理。

2、掌握数据采集的编程方法。
3、了解并掌握一些常用的数据处理方法。
二、实验设备PCI—2003数据采集卡；信号发生器；PC机三、实验原理1、PCI—2003数据采集卡介绍：PCI2003卡是一种基于PCI总线的数据采集卡，可直接插在IBM-PC/AT 或与之兼容的计算机内的任一PCI插槽中，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。
也可构成工业生产过程监控系统。
PCI2003板上装有12Bit分辨率的A/D 转换器和D/A转换器。
为用户提供了8 双/16 单的模拟输入通道和2 路模拟输出通道。
输入信号幅度可以经程控增益仪表放大器调到合适的范围，保证最佳转换精度。
程控增益可选择1、2、4、8（PGA203）或1、10、100、1000（PGA202）倍，A/D转换器输入信号范围:±5V、±10V、0~10V，D/A转换器输入信号范围:±5V、±10V、0~10V。
1.1 关于37芯D型插头XS1的管脚定义（模拟输入信号）CH00～CH15：PCI2003 A/D卡输入通道号IN00+ ～IN07+ ：双端模拟信号输入正端IN00- ～IN00- ：双端模拟信号输入负端DA0：模拟信号输出端DA1：模拟信号输出端·DGND：数字地·+5V：PCI2003板+5V电源·+15V：PCI2003板+15V电源·-15V：PCI2003板-15V电源TR：外部触发信号，当TR有一由低至高的变化(上升沿)时，PCI2003 A/D卡将按预先设定的采集通道总数进行采集，直至采集结束。
程序举例见软件说明书相应部分。
AGND：模拟地DGND：数字地1．2 单端输入方式：PCI2003板均可按图1.1连接成模拟电压单端输入方式，16路模拟输入信号连接到CH00～CH15端，其公共地连接到AGND端。
数据采集与处理技术_实验一报告
Jintian 电子科技大学实验报告学生姓名: 学号：指导教师：实验地点：实验时间：一、实验室名称：测控技术实验室二、实验项目名称：基于AD9481的高速数据采集系统实验三、实验学时：3四、实验目的1．了解数据采集的基本结构原理，包括模信号调理电路、模数转换电路、数据缓冲与存储电路、数据处理与显示、通信接口等；2．学习基本的数据采集平台搭建、熟悉测试实验平台的操作；3．学习触发通道基本原理，加深对数据采集系统中触发功能的理解。
4．理解信号调理电路的工作原理，包括衰减电路、放大电路、偏移调节电路。
五、实验任务1．在测控技术及嵌入式系统平台上，按照信号链路，学习了解实验系统各个模块的功能，包括模拟信号调理模块，ADC采集模块、处理及显示模块、电源模块、数字万用表模块等。
2．搭建电路模块并确认采集平台正常工作，实现波形的正确采集及显示。
3．信号调理功能实验，掌握模拟通道对信号衰减、放大作用的原理；设置信号源发出频率、幅度固定的交流电压信号，并输入到模拟通道，分别调节采集系统的幅度档位，观察并记录测量结果表。
六、实验设备1．任意波信号源DG4162 或高频信号源EE14622．测控技术及嵌入式实验平台PG1000。
七、实验内容1．信号调理通道无源衰减/放大实验信号调理通道幅度档位（垂直灵敏度）分为两类：衰减档/放大档,在衰减档模式下（对应垂直灵敏度500mV/div ～5V/div），首先是对信号做20倍的衰减，然后再送入后级电路。
对于相同幅度的信号，由于衰减档位进行了较大衰减，送至ADC后信号幅度小于放大档位时候对应的幅度，在显示屏中可以明显看到。
输入3Vpp，10KHz的方波（或正弦波）信号，在不同幅度档位下，观察显示的波形幅度（格数），显示的波形格数代表了输入到ADC的信号大小（显示格数与ADC量化成正比关系），并完成下表。
表1 信号调理通道功能实验记录表2．压控可变增益放大器实验由于垂直灵敏度档位较多，不同档位对应不同的增益，这里就需要可变增益放大器来调节实现，这里采用了压控增益放大器AD8337来实现。
数据采集与处理实验报告
数据采集与处理实验报告本次实验主要涉及数据采集和处理领域，旨在通过实验练习，学习并掌握数据采集和处理的基本原理、方法和技巧。
一、实验过程1. 数据采集本次实验使用的是Python编程语言进行数据采集。
首先，我们需要了解一下Python中的一些库和工具。
在本次实验中，我们使用的是requests、BeautifulSoup以及pandas 库。
requests库用于发送网络请求，BeautifulSoup库用于解析网页内容，pandas库用于数据分析和处理。
我们选取的数据源是某网站的文章内容，通过requests库发起网络请求，获取到HTML文件，然后使用BeautifulSoup库解析HTML文件，获取我们需要的信息，最终将数据保存为CSV文件。
2. 数据处理数据处理采用了pandas库。
首先，我们读取CSV文件，并将其转换为DataFrame对象。
然后，根据我们的需求对数据进行处理和统计。
本次实验主要运用了一些常用的数据处理方法，如数据清洗、数据筛选、数据排序等方法。
二、实验结果最终，我们成功地采集了指定网站的文章内容，将其保存为CSV文件，并且使用pandas库对数据进行了处理和分析。
下面是我们得到的一些结果：1. 文章数量统计我们对采集到的数据进行统计，获得了文章的数量和发布时间分布。
通过分析，我们发现文章数量最多的月份是3月，共有89篇文章。
2. 词频统计为了更好地分析文章内容，我们对文章进行词频统计。
我们选取了频率较高的10个词汇，分别为：好看、漂亮、特别、好吃、好评、推荐、喜欢、值得、性价比、优惠。
其中，好看是出现最频繁的词汇，共出现了111次。
3. 价格筛选我们对文章中的价格信息进行筛选，并计算其平均值、最大值和最小值。
结果表明，文章中价格的平均值为105元，最大值为199元，最小值为12元。
通过本次实验，我们对数据采集和处理有了更深入的了解。
在数据采集方面，我们学会了如何使用Python编程语言和相关库进行数据爬取和解析。
数据采集系统实验报告报告
任务要求1．4路模拟量输入，输入电压范围0~5V，分辨率8位，转换时间100us，具有显示（数码管）测量结果（用10进制显示直流电压值或交流电压峰值）的功能；2．1路模拟量输出，用来分别重现4路被采信号的波形（供示波器观测）摘要本数据采集系统是基于单片机AT89C51来完成的，4路的模拟电压通过通用的8位A/D 转换器ADC0809转换成数字信号后，由单片机进行数据处理，并将处理后的数据送LED显示器显示。
再经过常用的8位D/A转换器DAC0832将数字数据转换成模拟量，供示波器观测。
一、系统的方案选择和论证根据题目基本要求，可将其划为如下几个部分：●4路模拟信号A/D转换●单片机数据处理●LED显示测量结果●D/A转换模拟量输出系统框图如图1所示：图1 单片机数据采集系统框图1、4路模拟信号A/D转换由于被测电压范围为0~5V，分辨率为8位，转换时间为100us，所以A/D转换部分，本系统选择常用的8路8位逐次逼近式A/D转换器ADC0809。
ADC0809芯片有28条引脚，采用双列直插式封装。
下面说明各引脚功能。
IN0～IN7：8路模拟量输入端。
2-1～2-8：8位数字量输出端。
ADDA、ADDB、ADDC：3位地址输入线，用于选通8路模拟输入中的一路。
ALE：地址锁存允许信号，输入，高电平有效。
START：A／D转换启动信号，输入，高电平有效。
EOC：A／D转换结束信号，输出，当A／D转换结束时，此端输出一个高电平（转换期间一直为低电平）。
OE：数据输出允许信号，输入，高电平有效。
当A／D转换结束时，此端输入一个高电平，才能打开输出三态门，输出数字量。
CLK：时钟脉冲输入端。
要求时钟频率不高于640KHZ。
REF（+）、REF（-）：基准电压。
Vcc：电源，单一＋5V。
GND：地。
ADC0809的工作过程是：首先输入3位地址，并使ALE=1，将地址存入地址锁存器中。
此地址经译码选通8路模拟输入之一到比较器。
数据采集_设计实验报告
一、实验目的1. 理解数据采集系统的基本原理和组成；2. 掌握数据采集系统的设计方法和步骤；3. 学会使用数据采集设备进行数据采集；4. 分析和解读采集到的数据。
二、实验原理数据采集系统是指将各种物理量、化学量、生物量等转换成数字信号，并存储、处理和分析的系统。
它由数据采集器、信号调理电路、数据传输线路和数据处理软件等组成。
三、实验器材1. 数据采集器：采用USB接口的数据采集器，可连接计算机；2. 信号调理电路：包括放大器、滤波器等；3. 计算机及数据处理软件；4. 模拟信号源：提供不同的模拟信号；5. 连接线及电源。
四、实验步骤1. 数据采集器与计算机连接，打开数据处理软件；2. 设计信号调理电路，对模拟信号进行放大、滤波等处理；3. 将信号调理电路与数据采集器连接，并连接模拟信号源；4. 设置数据采集器参数，如采样频率、分辨率等；5. 采集模拟信号，并将数据保存到计算机；6. 对采集到的数据进行处理和分析。
五、实验内容1. 采集不同频率的正弦信号，分析频率与幅值的关系；2. 采集不同带宽的滤波信号，分析带宽与滤波效果的关系；3. 采集不同放大倍数的信号，分析放大倍数与信号幅值的关系；4. 采集不同温度下的热电偶信号，分析温度与电势的关系。
六、实验结果与分析1. 频率与幅值的关系：在信号源频率不变的情况下，采集到的正弦信号的幅值随放大倍数的增大而增大，符合正比关系；2. 带宽与滤波效果的关系：在信号源带宽不变的情况下，滤波器的带宽越大，信号中的噪声成分越少，滤波效果越好；3. 放大倍数与信号幅值的关系：在信号源幅值不变的情况下，采集到的信号幅值随放大倍数的增大而增大，符合正比关系；4. 温度与电势的关系：在热电偶温度不变的情况下，采集到的电势随温度的升高而增大，符合线性关系。
七、实验结论1. 数据采集系统是进行科学实验和工程应用的重要工具，具有广泛的应用前景；2. 在数据采集过程中，信号调理电路的设计对采集结果具有重要影响；3. 通过数据处理软件对采集到的数据进行处理和分析，可以得到有价值的实验结果。
数据采集实验报告
数据采集实验报告篇一：数据采集实验报告中国石油大学（北京）实验报告实验名称：基于声卡的数据采集班级：过程10-4班学号：2010032221 姓名：夏亚康成绩：实验日期：2013年1 月 4 日一、实验目的1、掌握Labview软件的基本使用方法；2、掌握利用Labview功能模板进行虚拟仪器设计；3、了解声卡的工作原理4、学习用Labview进行数据采集的基本过程。
5、利用Labview8.2软件设计并实现一台虚拟数字录音机，完成音频数据采集、显示、保存、处理、回放的功能。
通过练习使用Labview设计数字录音机。
二、实验仪器和设备1. 计算机1台、MIC 1只、耳机1只2．编程环境WindowsXP操作系统3. Labview实验软件1套二、实验说明：1、声卡的工作特点本设计采取的方法是在LabVIEW虚拟仪器环境中利用Windows自带声卡采集语音信号。
从数据采集的角度来看,PC声卡本身就成为一个优秀的数据采集系统，它同时具有A/D和D/A转换功能，不仅价格低廉，而且兼容性好、性能稳定、灵活通用，软件特别是驱动程序升级方便。
如果测量对象的频率在音频范围(20 Hz-20 kHz)内，而且对采样频率等指标又没有太高要求，就可以考虑使用声卡。
而语音音频范围一般在5kHz以内，满足声卡采集的要求。
在采集语音信号前，要检查声卡的设置，保证已配置的输入功能(录音功能)不处于静音状态。
主机通过总线将数字化的声音信号送到数模转换器(D / A)，将数字信号变成模拟的音频信号同时，又可以通过模数转换器(A/D)将麦克风或CD的输入信号转换成数字信号，送到计算机进行各种处理。
衡量声卡的技术指标包括复音数量、采样频率、采样位数(即量化精度)、声道数、信噪比(SNR)和总谐波失真（THD）等。
复音数量代表声卡能够同时发出多少种声音，复音数越大，音色就越好，播放声音时可以听到的声部越多、越细腻;采样频率是每秒采集声音样本的数量，采样频率越高，记录的声音波形越准确，保真度就越高，但采样数据量相应变大，要求的存储空间也越多。
数据采集与处理技术实验报告
《数据采集与处理技术》实验报告书
实验名称:ADC量化与显示原理实验
实验时间：2014年11月24日得分：
一、实验目的
1．了解数据采集中ADC外围电路基本原理，重点：采样时钟、数据输出与数据同步时钟、参考电压等；
2．学习ADC量化数值和显示对应关系;
3．了解ADC输入电压与量化数字结果的关系。
二、实验内容
1．学习AD9481的基本原理，了解高速数据采集系统的基本设计原理。
2．了解8bit波形数据在320*240分辨率LCD上显示方法。
3．验证ADC输入电压与量化数字结果的对应关系。
三、实验步骤
1．ADC模拟输入与量化结果实验
调节位移旋钮，用DMM模块测量ADC的信号输入点VIN+，见图7中红圈1或者2，并观察液晶屏波形（无信号输入时为一条基线）显示位置，完成表1和表2。
1
2
图7 ADC采集模块实物照片
四、实验结果记录与分析
实验结果如下图所示：
说明：一大格（div）有25个点（像素），分为5个小格，每小格5个像素。
五、实验思考题
ADC将输入的模拟信号与参考电压进行比较，量化得到数字与模拟输入信号的幅度成比例关系，试分析，如果参考电压发生变化（变大或者变小），那么量化得到的数字结果是如何变化的？
答：当参考电压变大时，量化得到的数字结果变大；当参考电压变小时，量化得到的数
字结果变小。
计算机控制技术实验报告
计算机控制技术实验报告实验一过程通道和数据采集处理一、输入与输出通道本实验教程主要介绍以A/D 和D/A 为主的模拟量输入输出通道，A/D 和D/A 的芯片非常多，这里主要介绍人们最常用的ADC0809 和TLC7528。
一、实验目的1(学习A/D 转换器原理及接口方法，并掌握ADC0809 芯片的使用2(学习D/A 转换器原理及接口方法，并掌握TLC7528 芯片的使用二、实验内容1(编写实验程序，将,5V ~ +5V 的电压作为ADC0809 的模拟量输入，将转换所得的8 位数字量保存于变量中。
2(编写实验程序，实现D/A 转换产生周期性三角波，并用示波器观察波形。
三、实验设备+PC 机一台，TD-ACC实验系统一套，i386EX 系统板一块四、实验原理与步骤1(A/D 转换实验ADC0809 芯片主要包括多路模拟开关和A/D 转换器两部分，其主要1特点为:单电源供电、工作时钟CLOCK 最高可达到1200KHz 、8 位分辨率，8 个单端模拟输入端，TTL 电平兼容等，可以很方便地和微处理器+ 接口。
TD-ACC教学系统中的ADC0809 芯片，其输出八位数据线以及CLOCK 线已连到控制计算机的数据线及系统应用时钟1MCLK (1MHz) 上。
其它控制线根据实验要求可另外连接 (A、B、C、STR、/OE、EOC、IN0,IN7)。
根据实验内容的第一项要求，可以设计出如图1.1-1 所示的实验线路图。
单次阶跃模数转换单元控制计算机图1.1-1上图中，AD0809 的启动信号“STR”是由控制计算机定时输出方波来实现的。
“OUT1” 表示386EX 内部1,定时器的输出端，定时器输出的方波周期,定时器时常。
图中ADC0809 芯片输入选通地址码A、B、C 为“1”状态，选通输入通道IN7;通过单次阶跃单元的电位器可以给A/D 转换器输入,5V ~ +5V 的模拟电压;系统定时器定时1ms 输出方波信号启动A/D 转换器，并将A/D 转换完后的数据量读入到控制计算机中，最后保存到变量中。
数据采集系统实验报告
数据采集系统实验报告数据采集系统实验报告引言：数据采集系统是一种用于收集、处理和分析数据的技术工具。
在当今信息时代，数据的重要性变得愈发突出，因此，开发和优化数据采集系统对于各行各业的发展至关重要。
本实验旨在通过设计和实施一个数据采集系统，探索其在实际应用中的效果和潜力。
一、实验背景数据采集系统是为了收集特定领域中的数据而设计的。
在本次实验中，我们选择了一个健康生活领域的数据采集系统。
该系统旨在帮助用户记录和分析他们的日常饮食、运动和睡眠情况，以提供个性化的健康建议。
二、系统设计与实施1. 系统架构我们的数据采集系统由三个主要组件构成：前端应用程序、数据库和后端服务器。
前端应用程序是用户与系统交互的界面，通过手机应用或网页实现。
数据库用于存储用户的数据，并提供数据的查询和分析功能。
后端服务器负责处理用户请求、与数据库交互以及提供数据分析的功能。
2. 数据采集方式为了收集用户的饮食、运动和睡眠数据，我们采用了多种方式。
用户可以手动输入相关数据，如餐食种类、运动时长和睡眠时间。
此外，我们还使用了传感器技术，如加速度计和心率监测器，以自动采集用户的运动和睡眠数据。
这些数据会通过手机的蓝牙功能传输到系统中。
3. 数据处理与分析收集到的数据会经过一系列的处理和分析步骤，以提取有用的信息。
首先，数据会被清洗，去除异常值和错误数据。
然后，我们会使用统计学方法和机器学习算法对数据进行分析，以发现潜在的关联和趋势。
最后，系统会根据分析结果生成个性化的健康建议，并向用户展示。
三、实验结果与讨论通过实际测试，我们验证了数据采集系统的可行性和有效性。
用户可以方便地记录和查看自己的饮食、运动和睡眠情况。
系统能够准确地采集和处理数据，并生成有用的健康建议。
用户反馈也显示出系统的易用性和实用性。
然而，我们也发现了一些问题和改进的空间。
首先，系统的数据采集方式还可以更加多样化和自动化。
例如，我们可以引入更多的传感器和智能设备，如体温计和血压计，以采集更全面的健康数据。
采集实习报告
一、前言在2023的尾声，我有幸加入到了XX公司作为采集实习生，进行了为期三个月的实习。
这是我第一次走出校园，进入企业，感受到了职场的氛围和挑战。
在这段时间里，我学到了很多专业知识，也锻炼了自己的工作能力和团队协作能力。
二、实习单位介绍XX公司成立于20XX年，是一家专注于数据采集、处理和分析的高科技企业。
公司拥有一支专业的技术团队，为客户提供全面的数据解决方案。
此次实习，我主要参与了数据采集和处理的工作。
三、实习内容1. 数据采集实习的第一项任务是进行数据采集。
我负责采集的是关于某城市的交通数据。
为了完成这项任务，我首先学习了如何使用数据采集工具，并了解了相关的法律法规，确保采集过程的合法合规。
在实际操作中，我按照预定的计划，对该城市的交通流量、车辆类型等信息进行了采集。
采集过程中，我遇到了一些问题，比如数据丢失、设备故障等，但我通过请教同事和自主研究，逐渐解决了这些问题。
2. 数据处理数据采集完成后，接下来是数据处理。
我将采集到的数据进行了清洗、整理和分析，以便后续的数据分析工作。
在数据处理过程中，我学习了如何使用数据处理软件，并掌握了数据处理的基本技巧。
同时，我还与团队成员进行了沟通和协作，共同解决了一些数据处理中的难题。
3. 数据分析最后，我对采集到的交通数据进行了分析。
通过对数据的深入挖掘，我发现了一些关于交通状况的规律和趋势，为城市交通规划提供了一定的参考价值。
在数据分析过程中，我学习了如何运用统计学和机器学习算法，提高了自己的数据挖掘能力。
四、实习收获通过这次实习，我不仅掌握了数据采集、处理和分析的基本技能，还学会了如何在团队中协作和沟通。
这次实习让我认识到了理论知识与实际操作的相结合的重要性，也让我明白了职场中需要的专业素养和团队精神。
回顾这段时间的实习，我感到收获颇丰。
感谢XX公司给我这次宝贵的实习机会，让我在实践中学习和成长。
同时，我也要感谢实习期间的同事和导师，他们的帮助和支持让我更快地适应了实习岗位。
数据采集与处理技术实验报告
桂林航天工业学院实验报告
课程名称数据采集与处理技术
开课学期2015-2016学年第2学期
实验室巡天618
班级
姓名
桂林航天工业学院学生实验报告
图2 读时序（3）I2C总线写时序；
桂林航天工业学院学生实验报告
）I2C总线写时序；
图1 写时序
2、波形合成方法，按照一定的时间间隔将波形数据输出给DA，即能输出指定波形。
3、编写DA控制的程序，将编译好的的目标代码文件“*.HEX”，使用下载软件（STC_ISP）下载到开发板。
四、实验程序：
DA控制程序等
bit WriteDAC(unsigned char dat)
{
Start_I2c(); //启动总线
SendByte(AddWr); //发送器件地址
if(ack==0)return(0);
SendByte(0x40); //发送器件子地址
桂林航天工业学院学生实验报告
图2 写时序
时钟数据在芯片的寄存器当中，根据内部时钟电路时间自动运行，当修改数据，即为修改时间信息。
时钟寄存器地址如下图所示。
图3 时钟寄存器
2、编写DS1302控制的程序，编写时钟程序和时钟修改程序，将编译好的的目标代码文件“*.HEX”，使用下载软件（STC_ISP）下载到开发板。
桂林航天工业学院学生实验报告
图2 读时序。
数据采集员实习报告
实习报告一、实习基本情况我于2023年2月17日至2023年5月10日在某数据采集公司进行实习，实习岗位为数据采集员。
实习期间，我主要负责数据采集、数据整理和数据核对等工作。
通过这次实习，我不仅提高了自己的专业技能，还收获了许多实践经验。
二、实习内容1. 数据采集在实习期间，我参与了多个数据采集项目，包括市场调查、用户行为分析和社交媒体数据采集等。
我学会了使用各种数据采集工具，如爬虫、API接口和手动采集等，并掌握了如何根据需求选择合适的采集方法。
在采集数据过程中，我注重数据质量，确保采集到的数据真实、准确和完整。
2. 数据整理采集到的数据往往存在乱序、重复和缺失等问题，我学会了使用数据清洗工具和编程语言（如Python、R等）对数据进行整理。
通过对数据进行去重、排序和填充等操作，提高了数据的可用性。
3. 数据核对在数据采集和整理过程中，我意识到数据核对的重要性。
我学会了如何对采集到的数据进行核对，以确保数据的准确性和一致性。
在进行数据核对时，我采取了多种方法，如对比、统计和图表分析等，及时发现和解决问题。
三、实习收获与体会1. 专业技能提升通过实习，我掌握了数据采集、数据整理和数据核对等实际操作技能，提高了自己的专业素养。
同时，我学会了使用各种数据采集工具和数据清洗工具，为今后的工作打下了坚实基础。
2. 团队协作能力增强在实习过程中，我与同事们共同完成多个数据采集项目，学会了如何进行有效沟通和协作。
这使我更加了解团队协作的重要性，提高了自己的团队协作能力。
3. 实践经验丰富实习期间，我参与了多个实际项目，积累了丰富的实践经验。
这使我更加了解数据采集行业的现状和发展趋势，为今后的工作和发展提供了有力支持。
4. 增强了对数据采集行业的认识通过实习，我深入了解了数据采集行业的工作内容和流程，认识到了数据采集在企业和科研领域的重要性。
这使我更加坚定了自己在数据采集领域发展的信心。
四、不足与努力方向1. 数据采集工具和技术的熟练程度有待提高虽然我在实习期间学会了使用多种数据采集工具和技能，但熟练程度还不够。
数据采集与处理实验报告3
物流外包合同合同编号，【编号】。
甲方（委托方），【甲方名称】。
地址，【地址】。
法定代表人，【姓名】。
联系方式，【联系方式】。
乙方（承包方），【乙方名称】。
地址，【地址】。
法定代表人，【姓名】。
联系方式，【联系方式】。
鉴于甲方为了提高物流运作效率，现有意将部分物流业务外包给乙方，双方经友好协商，就相关事宜达成如下协议：第一条服务内容。
1.1 乙方应按照甲方的委托，负责承担甲方指定范围内的物流运输、仓储、配送等相关业务。
1.2 乙方应确保所提供的物流服务符合国家相关法律法规，并保证服务质量和安全性。
第二条服务期限。
2.1 本合同自【日期】起生效，至【日期】终止。
2.2 甲方有权根据实际情况，提前通知乙方终止合同，乙方应在收到通知后立即停止提供相关服务。
第三条服务报酬。
3.1 甲方应按照双方约定的服务内容和标准，按时支付乙方服务报酬。
3.2 服务报酬支付方式，【具体支付方式和时间安排】。
第四条保密条款。
4.1 双方应对在履行合同过程中获悉的对方商业秘密和机密信息负有保密义务，未经对方书面同意，不得向第三方披露。
4.2 合同终止后，双方仍应继续履行保密义务，直至相关信息不再构成商业机密为止。
第五条违约责任。
5.1 任何一方未能按照合同约定履行义务的，应承担违约责任，并赔偿对方因此遭受的损失。
5.2 若因不可抗力因素导致合同无法履行，双方可暂时免除责任，但应尽快通知对方，并协商解决方案。
第六条其他条款。
6.1 本合同未尽事宜，双方可另行协商补充。
6.2 本合同一式两份，甲乙双方各执一份，具有同等法律效力。
甲方（盖章），___________________。
法定代表人签字，___________________。
日期，___________________。
乙方（盖章），___________________。
法定代表人签字，___________________。
日期，___________________。
实验教学中的数据采集工作总结
实验教学中的数据采集工作总结一、引言在过去的一段时间里，我一直负责实验教学中的数据采集工作。
通过数据采集，我们可以有效地验证理论知识，加深学生对科学原理的理解，提高实验教学的质量。
在这篇工作总结中，我将回顾过去的工作，并提出一些建议，以进一步改进我们的数据采集工作。
二、数据采集过程在进行实验数据采集之前，我首先了解实验目的和方法，并制定详细的实验方案。
在实验过程中，我始终遵循科学的数据采集原则，包括准确记录数据、多次实验取平均值、注意时间点等。
我还使用了各种仪器和设备，如测量仪器、实验装置等，以确保数据的准确性和可靠性。
在数据采集过程中，我与学生密切合作，引导他们正确操作仪器、观察实验现象，并及时解答他们的问题。
通过与学生的交流和互动，我不仅提高了他们的科学实验能力，还培养了他们的团队合作精神和解决问题的能力。
三、数据采集结果通过我与学生的共同努力，我们收集到了大量的实验数据，并进行了详细的统计和分析。
在数据采集结果方面，我主要从以下几个方面进行了总结：1. 数据的准确性：经过对数据的多次采集和分析，我们得到了较为准确和可靠的实验数据。
通过比较和对比，我们还发现了一些数据异常值，并进行了进一步的排查和修复。
2. 数据的处理和分析：我运用统计学和相关方法，对数据进行了处理和分析，提取了其中的规律和趋势，并与实验目的和预期结果进行了比较。
通过数据的处理和分析，我们得出了一些有价值的结论，并验证了相关的理论知识。
3. 数据的可视化呈现：为了更好地展示数据采集结果，我使用了各种图表和图像，如曲线图、柱状图、散点图等。
通过这些可视化的方式，我们能够清晰地观察到数据之间的相关关系，以及实验结果的变化趋势。
四、数据采集工作中存在的问题与建议在数据采集工作中，我也面临一些问题和挑战。
经过总结和反思，我提出以下几点建议，以进一步改进我们的数据采集工作：1. 实验方案的改进：在制定实验方案时，我们应更加注重实验的可操作性和可观察性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(7)做好以上准备工作后，运行程序(打开“调试”菜单项中的“运行到断点/运行”或者点击“运行到断点/运行”图标)，程序将在断点处停下，查看变量“AD0～AD9”的值，取平均值记录下来，改变输入电压并记录，最后填入表1.1-1中。表中“( )”中的数字量供参考。
2．D/A转换实验
/CS上。
(2)参照流程图1.1-4编写实验程序，检查无误后编译、链接并装载到控制计算机中。
(3)运行程序，用示波器观测输出OUT1点的波形。
六、数据处理
1．A/D转换实验
模拟输入电压（V）
对应的数字量（H）理论
对应的数字量（H）实测
-5
（00）
（00）
-4
（1A）
（1A）
-3
（33）
（33）
-2
（4C）
（4C）
实验报告
实验名称过程通道和数据采集处理输入输出通道
系
专业
班
姓名
学号
授课老师
预定时间
实验时间
实验台号
6
一、目的要求
1．学习A/D转换器原理及接口方法，并掌握ADC0809芯片的使用
3．学习D/A转换器原理及接口方法，并掌握TLC7528芯片的使用
二、原理简述
1．A/D转换实验：80X86计算机控制技术实验教程第2部分第1章过程通道和数据采集技术58
2．D/A转换实验：本实验采用TLC7528芯片，它是8位、并行、两路、电压型输出数模转换器。其主要参数如下：转换时间100ns，满量程误差1/2 LSB，参考电压－10V ~ +10V，供电电压+5V~ +15V，输入逻辑电平与TTL兼容。实验平台中的TLC7528的八位数据线、写线和通道选择控制线已接至控制计算机的总线上。
(5)在主程序JMP AGAIN语句处设臵断点。具体操作为：先将光标臵于要设断点的语句，然后在调试菜单项中选择“设臵断点/删除断点(B)”或者直接点击“设臵断点/删除断点”图标，即可在本语句设臵或删除断点。
(6)用万用表测量图1.1-1中的模拟输入电压“Y”端，调节图1.1-1中的单次阶跃中的电位器，确定好模拟输入电压值。
Uo= Vref- 2Vref(211K11+210K10+...+20K0)/212
Vref=5.0V
上表中为理论值与实测值对比，与实验结果比较，分析产生误差的原因系仪器误差。
2．D/A转换实验
理论图如下
与实际观测波形图相比基本相同，分析误差产生原因为电位器未精确调零。
(3)装载完程序后，系统默认程序的起点在主程序的开始语句。用户可以自行设臵程序起点，可先将光标放在起点处，再通过调试菜单项中设臵起点或者直接点击设臵起点图标，即可将程序起点设在光标处。
(4)加入变量监视，具体步骤为：打开“设臵”菜单项中的“变量监视”窗口或者直接点击“变量监视”图标，将程序中定义的全局变量“AD0～AD9”加入到变量监视中。在查看菜单项中的工具栏中选中变量区或者点击变量区图标，系统软件默认选中寄存器区，点击“变量区”可查看或修改要监视的变量。
-1
（66）
（65）
0
（80）
（80）
+1
（99）
（98）
+2
（B3）
（B2）
+3
（CD）
（CD）
+4
（E6）
（E6）
+5
（FF）
（FF）
2．D/A转换实验
七、分析讨论
1．A/D转换实验
通过A/D&D/A卡完成12位D/A转换的实验，在这里采用双极性模拟量输出，数字量输入范围为：0～4096，模拟量输出范围为：－5V～+5V。转换公式如下：
三、仪器设备
PC机一台
TD-ACS实验系统一套或“TD-ACC+实验系统一套＋i386EX系统板一块”
四、线路示图
1．A/D转换实验
2．D/A转换实验
五、内容步骤
1．A/D转换实验
(1)打开联机操作软件，参照流程图，在编辑区编写实验程序。检查无误后编译、链接。
(2)按图1.1-1接线(注意：图中画“o”的线需用户自行连接)，连接好后，请仔细检查，无错误后方可开启设备电源。
