测控仪器设计__总复习题和考试题
测控仪器设计复习题
测控仪器设计试题库一、填空题1.仪器误差的来源有、和运行误差。
2、动态偏移误差和动态重复性误差在时域表征动态测量仪器的和响应精度，，分别代表了动态仪器响应的和。
3.表征测量结果稳定地接近真值的程度的是4.测控仪器的设计六大原则是、、测量链最短原则、坐标系基准统一原则、精度匹配原则、经济原则。
5.温度的变化可能引起电器参数的改变及仪器特性的改变，引起和。
6.在设计中，采用包括补偿、环节等技术措施，则往往能在提高仪器精度和改善仪器性能方面收到良好的效果。
7.造型设计中常用的几何形状的尺寸比例：、均方根比例、和中间值比例。
8.标准量的细分方法有、。
9、仪器中的支承件包括基座、立柱、机柜、机箱等。
它起着联接和支承仪器的机、光、电等各部分零件和部件的作用，其结构特点结构尺寸较大，结构比较复杂。
10、导轨是稳定和灵活传递直线运动的部件，起着确保运动精度及部件间相互位置精度的作用。
其由运动导轨（动导轨）和支承导轨（静导轨）组成。
11、导轨种类很多，按照导轨面之间的摩擦性质可分为：滑动摩擦导轨、滚动导轨、静压导轨、弹性摩擦导轨。
12、在微位移机构中，微工作台的驱动方法有。
13、测控仪器中的光电系统的组成14、光电系统的设计主要是研究中的核心技术的设计问题。
15、直接检测系统：相干检测系统：16、在光电系统设计时，针对所设计的光电系统的特点，遵守一些重要的设计原则。
17、光电系统的核心是光学变换与光电变换，因而光电系统的光学部分与电子部分的匹配是十分重要的。
这些匹配包括、。
匹配的核心是如何正常选择光电检测器件。
18、照明的种类、、、。
19. 光电系统中的光学部分与电子部分的匹配十分重要，这些匹配包括光谱匹配、、。
二、简答1、名词术语解释：灵敏度与鉴别力；示值范围与测量范围；估读误差与读数误差；分度值与分辨力2、测控仪器由哪几部分组成，各部分的功能是什么？3、什么是阿贝原则？举例说明在仪器设计的过程中如何减少阿贝误差？4、试述同步比较测量原理的指导思想是什么？5、在导轨的设计过程应重点考虑哪些问题？爬行现象的产生原因及其预防措施是什么？6、何谓导向精度？导轨设计有哪些要求？举出四种导轨组合，并说明其特点。
测控仪器设计复习题
测控仪器设计复习题### 测控仪器设计复习题#### 一、选择题1. 在测控仪器设计中，以下哪个不是传感器的主要性能指标？A. 灵敏度B. 稳定性C. 响应时间D. 价格2. 测控系统中，信号放大的主要目的是什么？A. 增加信号的幅度B. 减少噪声C. 改变信号的频率D. 以上都是3. 以下哪种类型的传感器不适合用于测量高速变化的物理量？A. 应变片B. 光电传感器C. 热电偶D. 电容传感器#### 二、填空题1. 测控仪器设计中，_______ 是指传感器输出信号与输入量之间的比例关系。
2. 在设计测控系统时，为了提高系统的稳定性，通常需要考虑系统的_______。
3. 信号调理电路的主要功能包括放大、滤波、_______ 和线性化。
#### 三、简答题1. 简述测控仪器设计中，如何选择合适的传感器？- 根据测量对象的特性选择传感器类型。
- 考虑传感器的灵敏度、稳定性、响应时间等性能指标。
- 考虑传感器的工作环境和安装条件。
- 考虑成本和维护的便利性。
2. 描述测控系统中信号调理电路的作用。
- 信号调理电路的主要作用是将传感器输出的微弱信号进行放大，使其适合后续处理。
- 通过滤波器去除噪声，提高信号的信噪比。
- 通过模数转换器将模拟信号转换为数字信号，便于数字处理。
- 通过线性化处理，提高测量的准确性。
3. 测控系统中如何实现信号的隔离？- 使用光耦器件实现电气隔离。
- 使用变压器实现磁隔离。
- 使用光纤实现光隔离。
#### 四、计算题1. 已知某传感器的灵敏度为2mV/°C，当温度变化为10°C时，求传感器的输出电压变化量。
- 解：ΔV = 2mV/°C × 10°C = 20mV2. 设计一个测控系统，要求测量范围为0-100V，精度为±0.1%，求所需的模数转换器的分辨率。
- 解：ΔV = 100V × 0.1% = 0.1V- 分辨率= ΔV / 2^n，其中n为模数转换器的位数。
测控仪器设计（第2版）复习重点及答案
测控仪器设计（第2版）复习重点及答案测控仪器设计（第2版）复习重点及答案一、测控仪器设计概论1.测控仪器：是利用测量与控制的理论，采用机、电、光各种计量测试原理及控制系统与计算机相结合的一种范围广泛的测量仪器。
2.按功能将仪器分：①基准部件；作用：测控仪器中的标准量是测量的基准；②传感器与感受转换部件；作用：感受被测量，拾取原始信号并将它转换为易于放大或处理的信号；③放大部件；作用：提供进一步加工处理和显示的信号；④瞄准部件；作用：确定被测量的位置（或零位）；⑤信息处理与运算装置；作用：主要用于数据加工、处理、运算和校正等；⑥显示部件；作用：用指针与表盘、记录器、数字显示器、打印机、监视器等将测量结果显示出来；⑦驱动控制部件；作用：用来驱动测控系统中的运动部件；⑧机械结构部件；作用：用于对被测件、标准器、传感器的定位、支撑和运动。
3.1示值范围：极限示值界限内的一组数。
3.2测量范围：测量仪器误差允许范围内的被测量值。
4.1敏感度：测量仪器响应的变化除以对应的激励的变化。
S=ΔY/ΔX。
是仪器对被测量变化的反映能力。
4.2鉴别力：使测量仪器产生未察觉的响应变化的最大激励变化，这种激励变化应是缓慢而单调地进行。
4.3分辨力：显示装置能有效辨别的最小示值。
指仪器显示的最末一位数字间隔代表的被测量值。
4.4视差：当指示器与标尺表面不在同一平面时，观测者偏离正确观察方向进行读数和瞄准所引起的误差。
4.5估读误差：观测者估读指示器位于两相邻标尺标记间的相对位置而引起的误差，也称为内插误差。
4.6读数误差：由于观测者对计量器具示值读数不准确所引起的误差，它包括视差和估读误差。
二、仪器精度理论1.1 测量误差：对某物理量进行测量，所测得的数值Xi与其真值Xo之间的差。
误差的大小反映了测得值对于真值的偏离程度。
1.2 理论真值：它是设计时给定的或是用数学、物理公式计算出的给定值。
1.3 约定真值：对于给定目的具有适当不确定度并赋予特定量的值，有时该值是约定采用的。
测控仪器设计 复习题
测控仪器设计复习题测控仪器设计复习题在现代科技快速发展的时代，测控仪器的设计和应用变得越来越重要。
测控仪器是指用于测量、控制和监测各种物理量和过程的设备。
它们在各个领域都扮演着重要的角色，从工业生产到科学研究，从医疗保健到环境监测，都离不开测控仪器的应用。
一、什么是测控仪器？测控仪器是一种用于测量、控制和监测物理量和过程的设备。
它们通过感知物理量并将其转换为电信号，然后进行信号处理和分析，最终输出结果或控制作用。
测控仪器可以是简单的温度计、压力传感器，也可以是复杂的光谱仪、电子计量仪等。
二、测控仪器的设计原则1. 准确性：测控仪器的设计应保证测量结果的准确性。
准确性可以通过校准和校验来验证，设计中需要考虑如何减小误差来源，提高测量的精度和可靠性。
2. 稳定性：测控仪器的设计应保证在不同环境条件下的稳定性。
温度、湿度等环境因素可能对测量结果产生影响，设计中需要考虑如何降低这些影响。
3. 可靠性：测控仪器的设计应保证长时间的可靠运行。
可靠性包括设备的寿命、故障率以及维护保养的便利性等方面。
4. 灵敏度：测控仪器的设计应保证对待测物理量的变化能够敏感地进行检测。
灵敏度可以通过信号放大和滤波等技术手段来提高。
三、测控仪器的设计流程1. 需求分析：首先需要明确测控仪器的使用目的和要求，了解待测物理量的特点和范围，以及其他相关因素。
2. 方案设计：根据需求分析，设计测控仪器的整体方案，包括硬件设计和软件设计。
硬件设计涉及传感器的选择、信号处理电路的设计等；软件设计涉及数据采集、信号处理和结果输出等。
3. 硬件实现：根据方案设计，进行硬件电路的搭建和调试。
这包括电路板的设计和制作、元器件的选型和焊接等。
4. 软件开发：根据方案设计，进行软件的编程和调试。
这包括编写数据采集程序、信号处理算法等。
5. 集成测试：将硬件和软件进行集成，并进行全面测试。
测试包括功能测试、性能测试、可靠性测试等。
6. 优化改进：根据测试结果，对测控仪器进行优化改进，提高其性能和稳定性。
测控仪器设计复习题

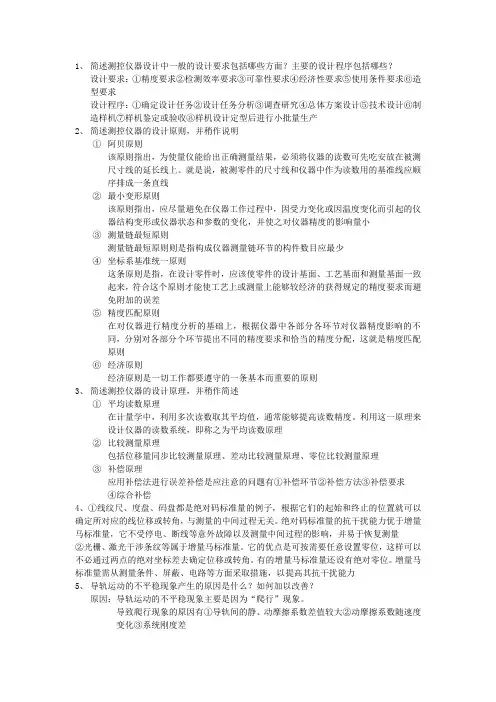

1、简述测控仪器设计中一般的设计要求包括哪些方面？主要的设计程序包括哪些？设计要求：①精度要求②检测效率要求③可靠性要求④经济性要求⑤使用条件要求⑥造型要求设计程序：①确定设计任务②设计任务分析③调查研究④总体方案设计⑤技术设计⑥制造样机⑦样机鉴定或验收⑧样机设计定型后进行小批量生产2、简述测控仪器的设计原则，并稍作说明①阿贝原则该原则指出，为使量仪能给出正确测量结果，必须将仪器的读数可先吃安放在被测尺寸线的延长线上。
就是说，被测零件的尺寸线和仪器中作为读数用的基准线应顺序排成一条直线②最小变形原则该原则指出，应尽量避免在仪器工作过程中，因受力变化或因温度变化而引起的仪器结构变形或仪器状态和参数的变化，并使之对仪器精度的影响量小③测量链最短原则测量链最短原则则是指构成仪器测量链环节的构件数目应最少④坐标系基准统一原则这条原则是指，在设计零件时，应该使零件的设计基面、工艺基面和测量基面一致起来，符合这个原则才能使工艺上或测量上能够较经济的获得规定的精度要求而避免附加的误差⑤精度匹配原则在对仪器进行精度分析的基础上，根据仪器中各部分各环节对仪器精度影响的不同，分别对各部分个环节提出不同的精度要求和恰当的精度分配，这就是精度匹配原则⑥经济原则经济原则是一切工作都要遵守的一条基本而重要的原则3、简述测控仪器的设计原理，并稍作简述①平均读数原理在计量学中，利用多次读数取其平均值，通常能够提高读数精度。
利用这一原理来设计仪器的读数系统，即称之为平均读数原理②比较测量原理包括位移量同步比较测量原理、差动比较测量原理、零位比较测量原理③补偿原理应用补偿法进行误差补偿是应注意的问题有①补偿环节②补偿方法③补偿要求④综合补偿4、①线纹尺、度盘、码盘都是绝对码标准量的例子，根据它们的起始和终止的位置就可以确定所对应的线位移或转角，与测量的中间过程无关。
绝对码标准量的抗干扰能力优于增量马标准量，它不受停电、断线等意外故障以及测量中间过程的影响，并易于恢复测量②光栅、激光干涉条纹等属于增量马标准量。
测控仪器设计复习题答案
测控仪器设计复习题答案一、选择题1. 测控仪器设计中，以下哪个不是基本的测量参数？A. 温度B. 压力C. 速度D. 颜色答案：D2. 在设计测控仪器时，以下哪个因素不需要考虑？A. 测量精度B. 环境影响C. 设备成本D. 设备颜色答案：D3. 测控仪器的校准周期通常由哪个因素决定？A. 设备的使用寿命B. 设备的制造日期C. 设备的使用频率D. 设备的型号答案：C二、填空题1. 测控仪器的________是确保测量结果准确性的关键。
答案：校准2. 在设计测控仪器时，需要考虑仪器的________和________。
答案：稳定性，可靠性3. 测控仪器的________是影响测量结果的一个重要因素。
答案：灵敏度三、简答题1. 简述测控仪器设计的基本步骤。
答案：测控仪器设计的基本步骤包括需求分析、原理设计、电路设计、软件编程、系统集成、测试验证和最终调试等。
2. 说明环境因素对测控仪器性能的影响。
答案：环境因素如温度、湿度、振动和电磁干扰等都可能影响测控仪器的性能。
例如，高温可能导致仪器元件老化加速，湿度可能引起电路短路，振动可能影响测量的稳定性，而电磁干扰可能造成信号失真。
四、计算题1. 假设一个测控仪器的测量范围是0到100单位，如果仪器的精度是±1%，计算仪器在测量50单位时的最大误差。
答案：最大误差 = 50单位× 1% = 0.5单位五、论述题1. 论述现代测控技术在工业自动化中的应用及其重要性。
答案：现代测控技术在工业自动化中的应用包括但不限于生产过程监控、质量控制、设备维护和能源管理等。
其重要性体现在提高生产效率、降低成本、保障产品质量以及提升系统的可靠性和安全性。
通过实时数据采集和分析，测控技术能够帮助企业做出更加精准的决策，优化生产流程，减少资源浪费。
六、案例分析题1. 某工厂需要设计一套温度控制系统，用于监控和调节生产过程中的温度。
请分析该系统应包含哪些主要组件，并说明各组件的功能。
《测控仪器设计基础》复习资料
3.某仪表外接一串行 DA 转换芯片 MAX515 与微机连接如 图所示： a. 编制 DAC 接口程序 b. 编制一主程序， 利用 DAC 接口程序在输出 V0 产生 1KHZ 矩形波程序；
void Write_MAX515(uint data515)
{ uint i; CS_515=1; SCLK_515=0; CS_515=0; for(i=0;i<4;i++)//开始有 4 个哑位 { SCLK_515=1; delay(3); SCLK_515=0; delay(3); } for(i=0;i<12;i++) //10 位数据位和 2 个 0 位 { DIN_515=(bit)(data515&512); } } }
};
uint ad; uchar DispBuffer[5]; counter++; if(counter==100) {counter=0; ad=((unsigned long)MAX1241_READ()*10*5)/4095; DispBuffer[0]=(ad/10)+0x30; DispBuffer[1]='.'; DispBuffer[2]=(ad%10)+0x30; DispBuffer[3]='v'; DispBuffer[4]='\0';//最后一个字符是回车 LCD_Prints(6,1,DispBuffer); }
10 ． 什么是软件陷阱？软件陷阱一般应设在程序的什么地 方？
所谓软件陷阱，就是一条引导指令，强行将乱飞的程序引向一个指定 的地址，在那里有一段专门对程序出错进行处理的程序。软件陷阱是指令 冗余的一种应用形式，用于捕捉“跑飞”的程序。软件陷阱一般都安排在 正常程序执行不到的的方，不影响程序执行的效率。 安排的地方：1 程序中未使用的中断向量区;2 未使用的大片 eprom 空间;3 表格;4 程序中的“断裂处”
测控仪器设计经典试题库
测控仪器设计经典试题库一、填空题1.仪器误差的来源有、和运行误差。
2、动态偏移误差和动态重复性误差在时域表征动态测量仪器的和响应精度，，分别代表了动态仪器响应的和。
3.表征测量结果稳定地接近真值的程度的是4.测控仪器的设计六大原则是、、测量链最短原则、坐标系基准统一原则、精度匹配原则、经济原则。
5.温度的变化可能引起电器参数的改变及仪器特性的改变，引起和。
6.在设计中，采用包括补偿、环节等技术措施，则往往能在提高仪器精度和改善仪器性能方面收到良好的效果。
7.造型设计中常用的几何形状的尺寸比例：、均方根比例、和中间值比例。
8.标准量的细分方法有、。
9、仪器中的支承件包括基座、立柱、机柜、机箱等。
它起着联接和支承仪器的机、光、电等各部分零件和部件的作用，其结构特点结构尺寸较大，结构比较复杂。
10、导轨是稳定和灵活传递直线运动的部件，起着确保运动精度及部件间相互位置精度的作用。
其由运动导轨（动导轨）和支承导轨（静导轨）组成。
11、导轨种类很多，按照导轨面之间的摩擦性质可分为：滑动摩擦导轨、滚动导轨、静压导轨、弹性摩擦导轨。
12、在微位移机构中，微工作台的驱动方法有。
13、测控仪器中的光电系统的组成14、光电系统的设计主要是研究中的核心技术的设计问题。
15、直接检测系统：相干检测系统：16、在光电系统设计时，针对所设计的光电系统的特点，遵守一些重要的设计原则。
17、光电系统的核心是光学变换与光电变换，因而光电系统的光学部分与电子部分的匹配是十分重要的。
这些匹配包括、。
匹配的核心是如何正常选择光电检测器件。
18、照明的种类、、、。
19. 光电系统中的光学部分与电子部分的匹配十分重要，这些匹配包括光谱匹配、、。
二、简答1、名词术语解释：灵敏度与鉴别力；示值范围与测量范围；估读误差与读数误差；分度值与分辨力2、测控仪器由哪几部分组成，各部分的功能是什么？3、什么是阿贝原则？举例说明在仪器设计的过程中如何减少阿贝误差？4、试述同步比较测量原理的指导思想是什么？5、在导轨的设计过程应重点考虑哪些问题？爬行现象的产生原因及其预防措施是什么？6、何谓导向精度？导轨设计有哪些要求？举出四种导轨组合，并说明其特点。
测控技术及仪器(最终版)
《测控技术及仪器》试题一、填空题（每空1分，计18分）1. 计量器具经检定，合格的，由按照计量检定规程的，出具检定证书、检定合格证或加盖检定合格印。
2. 测量标准大致分、国家标准、参考（照）标准、工作标准等。
3. 绝对误差是与之差，通常称为误差。
4. 根据误差的数学特征，可分为，和，其中可以直接剔除。
5. 可见光的波长为，而激光的主要优点是。
6. 长度的国际基准单位是，发光强度的国际基准单位是，而温度的国际基准单位是。
7. 某电压表示值范围从-10V～10 V，则其量程为。
而光学计的示值范围为±0.1mm，但其悬臂可沿立柱调节180mm，在该范围内仍可保证仪器的测量精度，则其测量范围为。
8. 标准不确定度是指以表示的测量不确定度。
如果用对观测列进行统计分析的方法，来评定标准不确定度称为。
9. 测控仪器中的是仪器的感受转换部件，它的作用是感受被测量，拾取原始信号并将它转换为易于放大或处理的信号。
二、选择填空题（每题2分，计16分）1. 绝对误差和相对误差的表征正确的是（）。
A. 绝对误差有量纲且只是正值B. 相对误差有量纲且是正或负值C. 绝对误差无量纲且是正或负值D. 相对误差无量纲且是正或负值2. 千分尺测量时，其测量精度只能达到0.01mm，如测出长度为20.531mm，则该结果有效位数是（）。
A. 2B. 3C. 4D. 53. 仪器的运行误差是（）。
A. 系统误差B. 随机误差C. 粗大误差D. 无法判断4. 计量的（约定）真值减去计量结果是（）。
A. 计量误差B. 修正值C. 示值D..相对误差5. 千分尺的测量范围有0～25mm，25～50mm，50～75mm，75～100mm…等规格，但其示值范围均为( )。
A .25mm B. 50mm C. 75mm D. 100mm6. 在相同条件下，被测量值不变，计量器具行程方向不同（正程、反程，正转、反转等）其示值之差的绝对值称为（）。
测控仪器设计__总复习题和考试题
测控仪器设计试题库一、填空题1.仪器误差的来源有原理误差、制造误差和运行误差。
2、动态偏移误差和动态重复性误差在时域表征动态测量仪器的瞬态和稳态响应精度，，分别代表了动态仪器响应的准确程度和精密程度3.表征测量结果稳定地接近真值的程度的是正确度4.测控仪器的设计六大原则是阿贝原则、最小变形原则、测量链最短原则、坐标系基准统一原则、精度匹配原则、经济原则。
6.在设计中，采用包括补偿比较、平均读数环节等技术措施，则往往能在提高仪器精度和改善仪器性能方面收到良好的效果。
二、简答2、测控仪器由哪几部分组成，各部分的功能是什么？3、什么是阿贝原则？举例说明在仪器设计的过程中如何减少阿贝误差？4、试述同步比较测量原理的指导思想是什么？四、计算2、投影仪光路如图所示，光源发出的光线经聚光镜会聚，均匀照明不透明的被测物，经投影物镜放大成像，被测物体成像在屏上，如果由于投影仪机体加工有∆，试求：误差，使屏到象方焦点的距离x'安装有误差x'(1)用图解法求测量工件尺寸y的误差。
∆＝0.1mm时，测量误差差值为多少?(2)如果x'＝100mm，工件y＝20mm，x'3、用微分法求出接触式光学球径仪的测量环半径误差对球径仪测量球半径尺寸精度的影响：(1)测环为刀口式(a)；(2)测环为半径为a的钢球(b)。
设被测半球半径为R，测环半径r、弦高h，测环上钢球的半径a。
第三章1、阿贝误差产生的本质原因是什么？结合图3-3分析坐标测量机测量某一工件时，哪个坐标方向上的各个平面内能遵守阿贝原则。
答：1）标尺与被测量一条线；2）如无法做到则确保导轨没有角运动；3）或应跟踪测量，算出导轨偏移加以补偿。
2、结合书中图3-9分析为何当滑块绕o 点为圆心发生摆动时，测端处于A 的位置可以补偿阿贝误差，而处于A1或A2两个位置均不能补偿阿贝误差。
答：当Z 轴滑块的瞬间摆动点为O 时，只有当平直度测量的工作点设在A 位置时，由于导轨误差引入的测量误差∆=∆0， 0∆为辅助测量头感受到的导轨摆动带来的误差。
(完整版)测控仪器设计__总复习题和考试题
测控仪器设计试题库一、填空题1.仪器误差的来源有原理误差、制造误差和运行误差。
2、动态偏移误差和动态重复性误差在时域表征动态测量仪器的瞬态和稳态响应精度，，分别代表了动态仪器响应的和。
3.表征测量结果稳定地接近真值的程度的是正确度4.测控仪器的设计六大原则是阿贝原则、变形最小原则、测量链最短原则、坐标系基准统一原则、精度匹配原则、经济原则。
5.温度的变化可能引起电器参数的改变及仪器特性的改变，引起温度灵敏度飘移和温度零点飘移。
6.在设计中，采用包括补偿调整、校正环节等技术措施，则往往能在提高仪器精度和改善仪器性能方面收到良好的效果。
7.造型设计中常用的几何形状的尺寸比例：黄金比例、均方根比例、和中间值比例。
8.标准量的细分方法有光学机械细分法、光电细分法。
9、仪器中的支承件包括基座、立柱、机柜、机箱等。
它起着联接和支承仪器的机、光、电等各部分零件和部件的作用，其结构特点结构尺寸较大，结构比较复杂。
10、导轨是稳定和灵活传递直线运动的部件，起着确保运动精度及部件间相互位置精度的作用。
其由运动导轨（动导轨）和支承导轨（静导轨）组成。
11、导轨种类很多，按照导轨面之间的摩擦性质可分为：滑动摩擦导轨、滚动导轨、静压导轨、弹性摩擦导轨。
12、在微位移机构中，微工作台的驱动方法有步进电动机直流电动机同步电动机测速电动机。
13、测控仪器中的光电系统的组成14、光电系统的设计主要是研究中的核心技术的设计问题。
15、直接检测系统：相干检测系统：16、在光电系统设计时，针对所设计的光电系统的特点，遵守一些重要的设计原则。
17、光电系统的核心是光学变换与光电变换，因而光电系统的光学部分与电子部分的匹配是十分重要的。
这些匹配包括、。
匹配的核心是如何正常选择光电检测器件。
18、照明的种类、、、。
19. 光电系统中的光学部分与电子部分的匹配十分重要，这些匹配包括光谱匹配、、。
二、简答1、名词术语解释：灵敏度与鉴别力；示值范围与测量范围；估读误差与读数误差；分度值与分辨力极限示值界限内的一组数。
测控仪器设计复习题及答案
测控仪器设计复习题及答案一、选择题1. 测控仪器设计中，以下哪个不是传感器的基本功能？A. 转换B. 放大C. 测量D. 显示答案：B2. 测控系统中，数据采集卡的主要作用是什么？A. 将模拟信号转换为数字信号B. 进行信号放大C. 显示测量结果D. 存储数据答案：A3. 在测控仪器设计中，以下哪个不是信号处理的常见方法？A. 滤波B. 放大C. 信号调制D. 信号解调答案：C二、填空题4. 测控仪器设计中，传感器的灵敏度是指传感器输出变化与输入变化的________。
答案：比例5. 在数字信号处理中，________是指信号的采样频率至少是信号最高频率的两倍。
答案：奈奎斯特定理6. 测控系统中，信号的________是指信号在时间上的延续性。
答案：时域特性三、简答题7. 简述测控仪器设计中，信号调理的重要性。
答案：信号调理是测控仪器设计中的关键环节，它包括信号的放大、滤波、线性化等处理过程，确保传感器采集到的信号能够准确地反映被测量的物理量，同时满足后续信号处理和数据采集的需求。
8. 描述在测控系统中，如何实现对信号的数字化处理。
答案：在测控系统中，实现信号的数字化处理通常包括以下几个步骤：首先，通过传感器将被测量的物理量转换为电信号；然后，使用信号调理电路对信号进行必要的放大和滤波处理；接着，利用模数转换器（ADC）将模拟信号转换为数字信号；最后，通过数字信号处理器（DSP）或微控制器对数字信号进行进一步的处理和分析。
四、计算题9. 假设有一个测控系统，其采样频率为1000Hz，信号的频率为500Hz。
计算奈奎斯特频率，并判断该系统是否满足奈奎斯特定理。
答案：奈奎斯特频率为信号频率的两倍，即1000Hz。
由于系统的采样频率为1000Hz，等于奈奎斯特频率，因此该系统刚好满足奈奎斯特定理的要求。
10. 如果在上述系统中，信号的实际频率为600Hz，计算系统能否准确采样该信号，并说明原因。
答案：系统不能准确采样600Hz的信号，因为信号频率超过了奈奎斯特频率（1000Hz），根据奈奎斯特定理，采样频率至少应该是信号最高频率的两倍，即至少需要1200Hz。
测控仪器设计复习题答案
测控仪器设计复习题答案一、填空题1. 测控仪器设计中，传感器的作用是将__________转换为电信号。
2. 信号放大电路的主要目的是提高信号的__________，以便进行后续处理。
3. 在数字信号处理中，A/D转换器的作用是将模拟信号转换为__________信号。
4. 测控系统中，滤波器的主要功能是去除信号中的__________成分，保留有用信号。
5. 测控仪器的稳定性是指系统在长时间运行后，输出信号与输入信号之间的__________保持不变。
二、选择题1. 以下哪个不是测控仪器设计中常用的传感器类型？A. 温度传感器B. 压力传感器C. 光传感器D. 声音传感器答案：D2. 信号放大电路中，运算放大器的主要作用是：A. 信号整形B. 信号放大C. 信号滤波D. 信号调制答案：B3. 数字信号处理中，以下哪个不是A/D转换器的性能指标？A. 分辨率B. 转换速率C. 线性度D. 带宽答案：D4. 测控系统中，滤波器的设计通常不考虑以下哪个因素？A. 频率响应B. 相位响应C. 增益D. 电源电压答案：D5. 测控仪器的稳定性通常与以下哪个因素无关？A. 温度变化B. 电源电压波动C. 环境湿度D. 仪器的制造工艺答案：D三、简答题1. 简述传感器在测控仪器设计中的重要性。
答：传感器是测控仪器设计中的关键元件，它负责将被测量的物理量转换为电信号，为后续的信号处理和分析提供基础数据。
传感器的性能直接影响到整个测控系统的准确性和可靠性。
2. 说明信号放大电路在测控系统中的作用。
答：信号放大电路的主要作用是提高传感器输出的微弱信号，使其达到后续处理电路所需的电平。
这样可以提高系统的信噪比，减少信号在传输过程中的衰减和干扰，保证信号的完整性和准确性。
3. 描述数字信号处理中A/D转换器的工作原理。
答：A/D转换器的工作原理是将模拟信号在时间上进行离散化处理，同时在幅度上进行量化处理，最终将模拟信号转换为数字信号。
测控仪器计划试卷
《测控仪器设计》期末考试试卷A 1.仪器设计的重要内涵是（ ）A 耐磨性B 平稳性C 精度分析与设计D 刚度2.仪器的原理误差与仪器的（ ）有关。
A 设计 B 制造C 使用D 精度3、在基于微型计算机的主机电路中，下列形式属于仪器中央处理系统的是（ ）。
A 单元式 B 内插式 C 模块式 D 积木式4.表征测量结果稳定地接近真值的程度的是（ ）A 精密度B 正确度C 准确度D 线性度5.倾角误差用（ ）表达。
A 测角仪B 圆度仪C 经纬仪D 陀螺仪二、多项选择题（3＇×5）1.按照误差的数学特征可将误差分为（ ）A 随机误差B 独立误差C 粗大误差D 系统误差2. 采用近似的理论和原理进行设计是为了（ ）A 简化设计B 简化制造工艺C 简化算法D 降低成本 3.下列哪些指标是测控仪器设计的核心问题（ ）A 创新性B 精度C 可靠性D 设计原则 4.测控仪器设计原理的原理有（ ）A 独立作用原理B 平均读数原理C 比较测量原理D 补偿原理5. 轴系的误差运动包括（ ）A 径向运动B 轴向运动C 倾角运动D 端面运动三、判断题 （1＇×5）……………………………………密………………………………封………………………………线…………………………………………姓名：______________学号：______________班号：______________队别：______________1.正确度是随机误差大小的反映，表征测量结果的一致性或误差的分散性。
（）2.观测者估读指示器位于两相邻标尺标记间的相对位置而引起的误差称为读数误差。
（）3.鉴别力是显示装置能有效辨别的最小示值。
（）4.漂移是指仪器计量特性的慢变化，如仪器零位随时间变化称为零位漂移。
（）5.等作用原则认为仪器各环节和各零部件的源误差对仪器总精度的影响是同等的。
（）四、名词解释（5＇×4）1.测控仪器利用测量与控制理论，采用机电光各种测量原理及控制系统与计算机相结合的一种范围广泛的测量仪器2.原理误差采用近似理论，近似机构，近似的数学模型及近似的测控电路所引起的误差3.人机工程所设计的仪器设备要达到机器，人，环境相协调统一，使仪器设备适合人的生理和心里的要求。
测控仪器设计样卷
AX=（800-200） （1470-0）/（4095-0）+200 =415.39 kPa
五、试推导不完全微分 PID 控制算法的离散表达式，解释改进后的优点，并绘出算 法流程图（15 分）
Df ( s ) 1 u (t ) K P e( ) dt
2、影响测控电路精度的因素有哪些？各有什么影响？（7 分）
信噪比：衡量系统抗干扰能力的技术指标，以有用信号强度与噪音信号强度之间的比率来表示，称其为 信号噪声比，简称信噪比（Signal/Noise） ，通常以 S/N 表示，单位为分贝（dB） 分辨力：对于数字式仪器分辨力是指仪器显示的最末一位数字间隔代表的被测量值。对模拟式仪器，分 辨力就是分度值。 线性度：测控系统的实际静态特性输出是一条曲线而并非是一条直线。 灵敏度：在稳态工作情况下输出量变化△ y 对输入量变化△ x 的比值。它是输出－输入特性曲线的斜 率。 量化误差：当输入量的变化小于数字电路的一个最小数字所对应的被测量值时，数字系统将没有变化， 这一误差称为量化误差。 稳定性（漂移）一般分为时间稳定性（时间漂移）和温度稳定性（温度漂移）两种。时间稳定性是指测 控系统在不同时间段内特性的稳定程度。 频率特性：在动态测试情况下，输出信号幅度和相位随输入信号的频率变化而变化的特性，即幅频和相 频特性。 输入与输出阻抗 对于模拟式控制电路，抗干扰能力差将导致控制准确性的降低；而对于数字式控制电路，抗干扰能力 低将有可能产生误动作，从而带来破坏性的后果。 其影响包括：①非线性的标尺和刻度盘难于制作；②在系统换档时需要重新标定；③测试数据记录 容易失真；④当进行模/数、数/模转换时不易保证精度；⑤当进行反馈控制时，控制方法和算法不易实现 等。提高灵敏度，可以提高信噪比和分辨力，从而得到较高的测量精度。但灵敏度愈高，测量范围愈窄， 稳定性也往往愈差。 选用不同的传感器、电子元器件以及电路原理，可对信噪比有较大的改进①选择适当的测量电路形 式，选取合适的测量段，可以显著减小非线性误差。②可以通过适当设计或增加补偿和校正环节，降低 非线性误差。灵敏度与系统的量程及分辨力是相互关联的指标，需要统筹考虑
(完整版)测控仪器设计__总复习题和考试题
测控仪器设计试题库一、填空题1.仪器误差的来源有原理误差、制造误差和运行误差。
2、动态偏移误差和动态重复性误差在时域表征动态测量仪器的瞬态和稳态响应精度，，分别代表了动态仪器响应的和。
3.表征测量结果稳定地接近真值的程度的是正确度4.测控仪器的设计六大原则是阿贝原则、变形最小原则、测量链最短原则、坐标系基准统一原则、精度匹配原则、经济原则。
5.温度的变化可能引起电器参数的改变及仪器特性的改变，引起温度灵敏度飘移和温度零点飘移。
6.在设计中，采用包括补偿调整、校正环节等技术措施，则往往能在提高仪器精度和改善仪器性能方面收到良好的效果。
7.造型设计中常用的几何形状的尺寸比例：黄金比例、均方根比例、和中间值比例。
8.标准量的细分方法有光学机械细分法、光电细分法。
9、仪器中的支承件包括基座、立柱、机柜、机箱等。
它起着联接和支承仪器的机、光、电等各部分零件和部件的作用，其结构特点结构尺寸较大，结构比较复杂。
10、导轨是稳定和灵活传递直线运动的部件，起着确保运动精度及部件间相互位置精度的作用。
其由运动导轨（动导轨）和支承导轨（静导轨）组成。
11、导轨种类很多，按照导轨面之间的摩擦性质可分为：滑动摩擦导轨、滚动导轨、静压导轨、弹性摩擦导轨。
12、在微位移机构中，微工作台的驱动方法有步进电动机直流电动机同步电动机测速电动机。
13、测控仪器中的光电系统的组成14、光电系统的设计主要是研究中的核心技术的设计问题。
15、直接检测系统：相干检测系统：16、在光电系统设计时，针对所设计的光电系统的特点，遵守一些重要的设计原则。
17、光电系统的核心是光学变换与光电变换，因而光电系统的光学部分与电子部分的匹配是十分重要的。
这些匹配包括、。
匹配的核心是如何正常选择光电检测器件。
18、照明的种类、、、。
19. 光电系统中的光学部分与电子部分的匹配十分重要，这些匹配包括光谱匹配、、。
二、简答1、名词术语解释：灵敏度与鉴别力；示值范围与测量范围；估读误差与读数误差；分度值与分辨力极限示值界限内的一组数。
测控仪器设计复习题
第二章误差特性：客观存在性、不确定性、未知性。
分类：按误差的数学特征：随机误差、系统误差、粗大误差；按被测参数的时间特性：静态参数误差、动态参数误差；按误差间的关系：独立误差：相关系数为“零”、非独立误差：相关系数非“零”。
来源：设计、生产、使用，生产中误差有原理误差、制造误差、运行误差。
原理误差：近似数据处理方法、机械结构、测量与控制电路（1）采用近似的理论和原理进行设计是为了简化设计、简化制造工艺、简化算法和降低成本。
（2）原理误差属于系统误差，使仪器的准确度下降，应该设法减小或消除。
（3）减小的方法：•采用更为精确的、符合实际的理论和公式进行设计和参数计算。
•研究原理误差的规律，采取技术措施避免原理误差。
•采用误差补偿措施。
制造误差：产生于制造、支配以及调整中的不完善所引起的误差。
主要由仪器的零件、元件、部件和其他各个环节在尺寸、形状、相互位置以及其他参量等方面的制造及装调的不完善所引起的误差。
运行误差：仪器在使用过程中所产生的误差。
如力变形误差、磨损和间隙造成的误差，温度变形引起的误差，材料的内摩擦所引起的弹性滞后和弹性后效，以及振动和干扰等。
仪器误差分析目的：正确地选择仪器设计方案；合理地确定结构和技术参数；为设置误差补偿环节提供依据。
任务：寻找影响仪器精度的误差根源及其规律；计算误差及其对仪器总精度的影响程度；过程：寻找仪器源误差：分析计算局部误差是各个源误差对仪器精度的影响，这种影响可以用误差影响系数与该源误差的乘积来表示；精度综合根据各个源误差对仪器精度影响估计仪器的总误差，并判断仪器总误差是否满足精度设计所要求的数值。
如果满足，则表明精度设计成功；否则，对精度分配方案进行适当调整或改变设计方案或结构后，重新进行精度综合。
误差独立作用原理：除仪器输入以外，另有影响仪器输出的因素，假设某一因素的变动（源误差）使仪器产生一个附加输出，称为局部误差。
影响系数是仪器结构和特征参数的函数；一个源误差只产生一个局部误差，而与其它源误差无关；仪器总误差是局部误差的综合。
电子测量仪器设计复习题
一、单项选择题1、功率计属于（A）时域测量仪器（B）频域测量仪器（C）数据域测量仪器（D）不属于以上三种测量仪器1、频率计属于（A）时域测量仪器（B）频域测量仪器（C）数据域测量仪器（D）不属于以上三种测量仪器2、剔除一组测量数据中的粗大误差需要先算出该组数据的平均值和标准差，然后再根据该组测量数据的统计分布规律去剔除粗大误差，其依据的原理是（A）奈奎斯特原理（B）测不准原理（C）小概率事件原理（D）自然抽样原理2、消除一组测量数据中的系统误差可以使用的方法是（A）平均滤波（B）用误差模型修正（C）去极值平均滤波（D）移动平均滤波3、开关电源与线性稳压电源相比，开关电源的特点是：（A）效率低，电路复杂，输出纹波较小（B）效率高，电路复杂，输出纹波较小（C）效率低，电路复杂，输出纹波较大（D）效率高，电路复杂，输出纹波较大3、与开关电源相比，线性稳压电源的特点是：（A）效率低，电路简单，输出纹波较小（B）效率高，电路简单，输出纹波较小（C）效率低，电路简单，输出纹波较大（D）效率高，电路简单，输出纹波较大4、在函数信号发生器中，将方波转换为三角波应该通过（A）比较器（B）积分器（C）二极管变换网络（D）滤波器4、在函数信号发生器中，将三角波转换为方波应该通过（A）比较器（B）积分器（C）二极管变换网络（D）滤波器4、在函数信号发生器中，将三角波转换为正弦应该通过（A）比较器（B）积分器（C）二极管变换网络（D）AD转换器4、在函数信号发生器中，将正弦波转换为方波应该通过（A）比较器（B）积分器（C）二极管变换网络（D）滤波器5、锁相频率合成方法能够直接产生的信号是（A）正弦波（B）三角波（C）矩形波（D）锯齿波5、直接数字频率合成信号发生器（A）只能产生正弦波（B）只能产生矩形波（C）只能产生三角波和正弦波（D）能产生任意形状的周期波形6、图1为模拟示波器Y通道的组成框图，其中由向下的箭头引到触发电路，引到触发电路的合理位置是图中的(P223)（A ）位置1 （B ）位置2 （C ）位置3 （D ）位置46、图1为模拟示波器Y 通道的组成框图，其中”至X ”中的X 应该是(P223)（A ）X 偏转板 （B ）X 前置放大器 （C ）X 输出放大器 （D ）触发电路7、图2为某简易数字示波器的组成框图，其中标有数字的各项应该是(P253) （A ）1、延迟线，2、触发器 （B ）1、延迟线，2、AD 转换器 （C ）1、AD 转换器，2、触发器（D ）1、AD 转换器，2、DA 转换器图1 模拟示波器Y 通道组成框图Y 偏转板图1 模拟示波器Y 通道组成框图Y 偏转板图2 简易数字示波器组成框图YX7、图2为某简易数字示波器的组成框图，其中标有数字的各项应该是(P253)（A ）1、延迟线，2、触发器 （B ）1、触发器，2、DA 转换器 （C ）1、触发器，2、AD 转换器 （D ）1、AD 转换器，2、DA 转换器8、稳压电源的稳压系数表述了（P276）（A ）输入电压的相对变化所引起的输出电压的相对变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测控仪器设计试题库一、填空题1.仪器误差的来源有原理误差、制造误差和运行误差。
2、动态偏移误差和动态重复性误差在时域表征动态测量仪器的瞬态和稳态响应精度，，分别代表了动态仪器响应的和。
3.表征测量结果稳定地接近真值的程度的是正确度4.测控仪器的设计六大原则是阿贝原则、变形最小原则、测量链最短原则、坐标系基准统一原则、精度匹配原则、经济原则。
5.温度的变化可能引起电器参数的改变及仪器特性的改变，引起温度灵敏度飘移和温度零点飘移。
6.在设计中，采用包括补偿调整、校正环节等技术措施，则往往能在提高仪器精度和改善仪器性能方面收到良好的效果。
7.造型设计中常用的几何形状的尺寸比例：黄金比例、均方根比例、和中间值比例。
8.标准量的细分方法有光学机械细分法、光电细分法。
9、仪器中的支承件包括基座、立柱、机柜、机箱等。
它起着联接和支承仪器的机、光、电等各部分零件和部件的作用，其结构特点结构尺寸较大，结构比较复杂。
10、导轨是稳定和灵活传递直线运动的部件，起着确保运动精度及部件间相互位置精度的作用。
其由运动导轨（动导轨）和支承导轨（静导轨）组成。
11、导轨种类很多，按照导轨面之间的摩擦性质可分为：滑动摩擦导轨、滚动导轨、静压导轨、弹性摩擦导轨。
12、在微位移机构中，微工作台的驱动方法有步进电动机直流电动机同步电动机测速电动机。
13、测控仪器中的光电系统的组成14、光电系统的设计主要是研究中的核心技术的设计问题。
15、直接检测系统：相干检测系统：16、在光电系统设计时，针对所设计的光电系统的特点，遵守一些重要的设计原则。
17、光电系统的核心是光学变换与光电变换，因而光电系统的光学部分与电子部分的匹配是十分重要的。
这些匹配包括、。
匹配的核心是如何正常选择光电检测器件。
18、照明的种类、、、。
19. 光电系统中的光学部分与电子部分的匹配十分重要，这些匹配包括光谱匹配、、。
二、简答1、名词术语解释：灵敏度与鉴别力；示值范围与测量范围；估读误差与读数误差；分度值与分辨力极限示值界限内的一组数。
极限示值界限内的一组数。
极限示值界限内的一组数。
2、测控仪器由哪几部分组成，各部分的功能是什么？基准部件放大部件瞄准部件传感器与感受部件信息处理与运算装置显示部件驱动控制部件机械结构部件3、什么是阿贝原则？举例说明在仪器设计的过程中如何减少阿贝误差？阿贝原则：为了使测量仪器能得到正确的测量结果，必须将测量线的读数刻线安放在被测尺寸线的延长线上方法：1.标尺与被测尺寸在一条直线上2.使导轨没有角运动3.跟踪测量，计算出导轨的偏移量并给出补偿4、试述同步比较测量原理的指导思想是什么？对复合参数进行测量时，先分别用激光装置或者光栅装置等装置测出它们各自的位移量，然后根据它们之间存在的关系由计算机系统进行运算比较而实现测量5、在导轨的设计过程应重点考虑哪些问题？爬行现象的产生原因及其预防措施是什么？1.导向精度运动的平稳性刚度耐磨性2.原因：导轨间的静、动摩擦系数差值较大动摩擦系数随速度变化系统刚度差预防措施：减小动摩擦与静摩擦之差增加系统阻尼增加弹性环节6、何谓导向精度？导轨设计有哪些要求？举出四种导轨组合，并说明其特点。
导向精度：导轨运动方向的准确度要求：导向精度高运动平稳性好刚度高耐磨性高导轨组合：1.三角形和平面导轨组合优点：三角形导轨导向性好平面导轨制造简单受热变形后，其配合状况不变缺点：磨损不均匀磨损后不能通过补偿环节来补偿，不能采用同时研磨两条导轨的研具两条导轨的摩擦力不等 2.V型导轨组合优点：能承受一定的倾侧力矩磨损均匀使用寿命长能采用同时研磨两条导轨的研具磨损后能自动补偿间隙缺点：属于超定位配合所以导轨的加工，检验，维修比较苦难受热后如果动静导轨变形不同，很难保证良好的接触，从而降低精度 3.双矩形组合导轨优点：制造和检验容易摩擦系数低，承载能力大，刚度高缺点：磨损后不能自动补偿，需用镶条调节导向面在两导轨外侧，受热变形时形变量较大，为此，留有较大的间隙，影响导向精度 4.燕尾导轨优点：符合运动学原理，尺寸紧凑，只需要一根导轨调整间隙方便能承受倾覆力矩缺点：加工，检验比较困难刚度差，摩擦力大适用于低速部件7、基座与支承件的基本要求是什么？1. 要具有足够的刚度，力变形要小2.稳定性好，内应力变形小3.热变形小4.良好的抗振性8、什么是主轴的回转精度？主轴系统设计的基本要求是什么？主轴回转精度：主轴轴系的误差运动的大小基本要求：1.刚度高2.主轴系统振动小3.热稳定性好4.减小力变形5.寿命长9、提高主轴系统的刚度有几种方法？1.加大主轴直径2.合理选择支撑的跨距3.缩短主轴悬伸跨距4.提高轴承刚度10、气体静压导轨有哪些类型？各有何特点？1.闭式平面导轨型特点：导轨精度高，刚性大，承载能力也大，最适合于作精密机械的长行程导轨2.闭式圆柱或矩形导轨型特点：结构简单，零件精度可由机械加工保证，不适用做长导轨3.开式重量平衡型：结构简单，零件加工容易。
但刚度小，承载能力低，可用于负载变动小的精密机械仪器和测量仪器 4.开式真空吸附平衡型：与开式重量平衡型类似，但是刚度较高11、什么是微位移技术？柔性铰链有何特点？微位移技术是一进程小、分辨力和精度都很高的技术，其精度要达到亚微米和纳米级柔性铰链特点：无机械摩擦、无间隙、运动灵敏度高12、采用柔性铰链的微动工作台与其它方案相比有何优点？13、微驱动技术有哪些方法？14、试述压电效应和电致伸缩效应在机理上有何不同？机械能转变为电能的现象称为12、试总结各种微位移机构的原理及特点。
15、光电距离检测有哪些方法？他们的测距原理有何不同？16、照明系统的设计应满足下列要求：17、照明的种类？18、课后作业习题三、判断1、仪器的精度指标中，示值误差和示值重复性误差的大小代表了仪器正确度和精密度的高低；而动态偏移误差和动态重复性误差分别代表了动态仪器响应的准确度和精密度。
（）2、造成仪器误差的原因是多方面的，根据产生的阶段分为：原理误差、制造误差和运行误差，从数学特性征上看，原理误差多为系统误差、而制造误差和运行误差多为随机误差，因此原理误差的存在会使仪器的准确度下降，制造误差和运行误差的存在会使仪器的精密度下降。
（）3、根据误差独立作用原理:一个误差源仅使仪器产生一定的局部误差,局部误差是其源误差的线性函数，与其他源误差无关，仪器总误差是局部误差的综合，但是，在计算源误差所造成的仪器误差的过程中还应考虑各个源误差对仪器精度影响的相关性。
（）4、在进行误差分配的过程中，若系统误差小于或接近于仪器的总的允许误差的1/3，则初步认为所分配的系统误差是合理的。
（）5、应用变形最小原则进行仪器的设计时，较有效的方法是采用补偿方法和结构设计方法来减小变形的影响。
（）6、在光学度盘式圆分度测量装置中，当度盘采用在圆周均布两个读数头的结构，取两个读数头的平均读数值作为读数结果时，可消除奇次谐波误差，由于安装偏心引起的误差为一次误差，故在读数的过程中可以消除安装偏心误差。
（）7、滚动和滑动导轨相比较而言，其磨损小，但抗振性差，接触应力大。
（）8、斐索平面干涉仪的设计中，测量光束与参考光束基本上处于同一环境中，温度变化和外界振动的影响对两束光基本上相同，因而遵守了共光路原则。
（）四、计算1、机械式测微仪的原理如图1所示，试分析仪器的原理误差？2、投影仪光路如图所示，光源发出的光线经聚光镜会聚，均匀照明不透明的被测物，经投影物镜放大成像，被测物体成像在屏上，如果由于投影仪机体加工有误差，使屏到象方焦点的距离x '安装有误差x '∆，试求：(1)用图解法求测量工件尺寸y 的误差。
(2)如果x '＝100mm ，工件y ＝20mm ，x '∆＝0.1mm 时，测量误差差值为多少?3、用微分法求出接触式光学球径仪的测量环半径误差对球径仪测量球半径尺寸精度的影响：(1)测环为刀口式(a)；(2)测环为半径为a 的钢球(b)。
设被测半球半径为R ，测环半径r 、弦高h ，测环上钢球的半径a 。
4、PMN 材料，b=2mm ，圆片10片叠加，U=2.9KV, M=0.31×10-16m 2．v 2,则总的位移量5、压电堆的计算L ?∆=6、课后作业习题第三章1、阿贝误差产生的本质原因是什么？结合图3-3分析坐标测量机测量某一工件时，哪个坐标方向上的各个平面内能遵守阿贝原则。
答：1）标尺与被测量一条线；2）如无法做到则确保导轨没有角运动；3）或应跟踪测量，算出导轨偏移加以补偿。
313333L L d b L n n d LdL (2~3)LU bl U bU b∆='∆=∆=='∆=∆单块压电堆所以 图3-3 a)2、结合书中图3-9分析为何当滑块绕o 点为圆心发生摆动时，测端处于A 的位置可以补偿阿贝误差，而处于A1或A2两个位置均不能补偿阿贝误差。
答：当Z 轴滑块的瞬间摆动点为O 时，只有当平直度测量的工作点设在A 位置时，由于导轨误差引入的测量误差∆=∆0， 0∆为辅助测量头感受到的导轨摆动带来的误差。
而01∆<∆ ， 02∆>∆，均不能有效补偿导轨误差。
3、为什么在高精度的圆分度测量设计装置中，在度盘的对径方向上安装两个读书头，这一布局可以消除读数误差中哪些次谐波误差？为什么？4、万能工具显微镜的光学灵敏杠杆的杠杆比是如何确定的？。
