高考物理动态电路分析完整

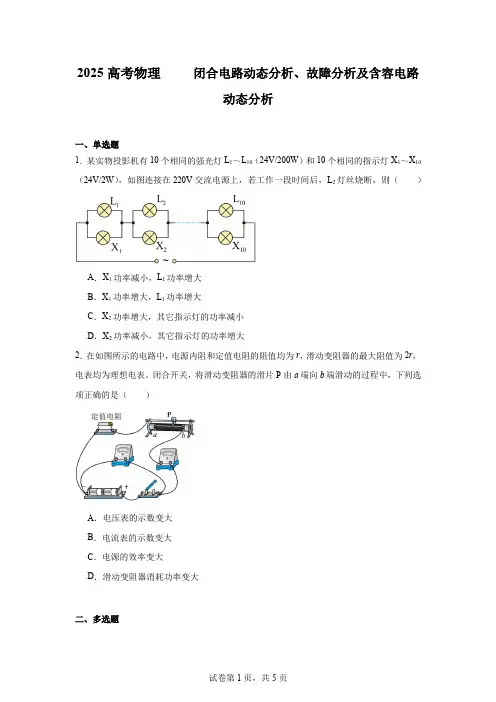

2025高考物理 闭合电路动态分析、故障分析及含容电路动态分析
2025高考物理闭合电路动态分析、故障分析及含容电路动态分析一、单选题1．某实物投影机有10个相同的强光灯L1～L10（24V/200W）和10个相同的指示灯X1～X10（24V/2W），如图连接在220V交流电源上，若工作一段时间后，L2灯丝烧断，则（）A．X1功率减小，L1功率增大B．X1功率增大，L1功率增大C．X2功率增大，其它指示灯的功率减小D．X2功率减小，其它指示灯的功率增大2．在如图所示的电路中，电源内阻和定值电阻的阻值均为r，滑动变阻器的最大阻值为2r，电表均为理想电表。
闭合开关，将滑动变阻器的滑片P由a端向b端滑动的过程中，下列选项正确的是（）A．电压表的示数变大B．电流表的示数变大C．电源的效率变大D．滑动变阻器消耗功率变大二、多选题3．如图，电路中的定值电阻0R 大于电源的内电阻r 。
现将开关S 闭合，将滑动变阻器R 的滑片P 向上滑动，理想电压表V 1、V 2、V 3的示数变化量的绝对值分别为1U 、2U 、3U ，理想电流表A 的示数变化量的绝对值为I ，则下列说法中正确的是（ ）A ．电压表 V 1的示数增大，电压表V 2的示数减小B ．电流表A 的示数变大，电压表V 3的示数增大C ．电压表 V 3和电流表A 的示数变化量的比值30U r R I∆=+∆ D ．电压表 V 1和V 2的变化量12U U >三、单选题4．在如图所示电路中，闭合开关S ，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I 、U 1、U 2和U 3表示，电表示数变化量的大小分别用ΔI 、ΔU 1、ΔU 2和ΔU 3表示。
下列判断正确的是（ ）A ．|ΔU 1|<|ΔU 2|，|ΔU 2|>|ΔU 3|B ．1U I 不变，1U I ∆∆变小 C ．2U I变大，2U I ∆∆变大D ．3U I变大，3U I ∆∆变大四、多选题5．如图所示，电源电动势为E 、内阻为r ，滑动变阻器总电阻为R ，所有电表均为理想表。

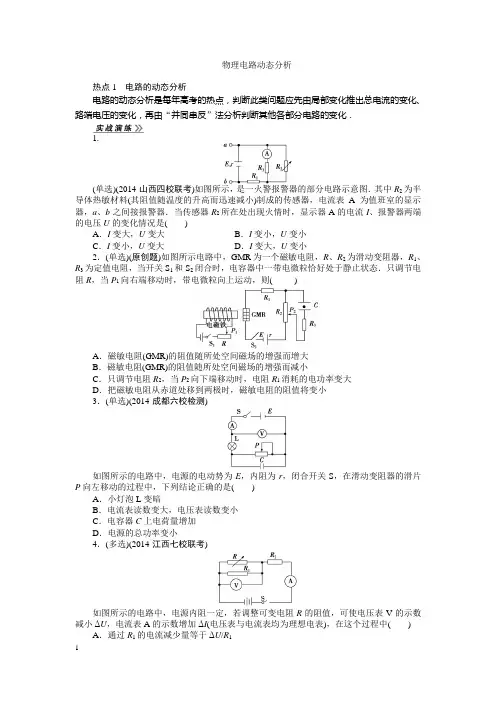

高三物理电路的动态分析
物理电路动态分析热点1电路的动态分析电路的动态分析是每年高考的热点，判断此类问题应先由局部变化推出总电流的变化、路端电压的变化，再由“并同串反”法分析判断其他各部分电路的变化．1.(单选)(2014·山西四校联考)如图所示，是一火警报警器的部分电路示意图．其中R2为半导体热敏材料(其阻值随温度的升高而迅速减小)制成的传感器，电流表A为值班室的显示器，a、b之间接报警器．当传感器R2所在处出现火情时，显示器A的电流I、报警器两端的电压U的变化情况是()A．I变大，U变大B．I变小，U变小C．I变小，U变大D．I变大，U变小2．(单选)(原创题)如图所示电路中，GMR为一个磁敏电阻，R、R2为滑动变阻器，R1、R3为定值电阻，当开关S1和S2闭合时，电容器中一带电微粒恰好处于静止状态．只调节电阻R，当P1向右端移动时，带电微粒向上运动，则()A．磁敏电阻(GMR)的阻值随所处空间磁场的增强而增大B．磁敏电阻(GMR)的阻值随所处空间磁场的增强而减小C．只调节电阻R2，当P2向下端移动时，电阻R1消耗的电功率变大D．把磁敏电阻从赤道处移到两极时，磁敏电阻的阻值将变小3．(单选)(2014·成都六校检测)如图所示的电路中，电源的电动势为E，内阻为r，闭合开关S，在滑动变阻器的滑片P向左移动的过程中，下列结论正确的是()A．小灯泡L变暗B．电流表读数变大，电压表读数变小C．电容器C上电荷量增加D．电源的总功率变小4．(多选)(2014·江西七校联考)如图所示的电路中，电源内阻一定，若调整可变电阻R的阻值，可使电压表V的示数减小ΔU，电流表A的示数增加ΔI(电压表与电流表均为理想电表)，在这个过程中() A．通过R1的电流减少量等于ΔU/R1B．R2两端的电压增加量等于ΔUC．路端电压减少量等于ΔUD．ΔU/ΔI为定值热点2对电学实验的考查电学实验是高考的必考内容，掌握好课本实验的实验原理、实验方法、数据处理方法是做好实验题的基础．针对高考命题“题在书处，理在书中”的特点，考前加强知识迁移能力的训练是做好实验题的关键．5．(2014·石家庄质检)在物理课外活动中，刘聪同学制作了一个简单的多用电表，图甲为电表的电路原理图．已知选用的电流表内阻R g＝10 Ω、满偏电流I g＝10 mA，当选择开关接3时为量程250 V的电压表．该多用电表表盘如图乙所示，下排刻度均匀，C为上排刻度线的中间刻度，由于粗心上排刻度线对应数值没有标出．(1)若指针指在图乙所示位置，选择开关接1时其读数为________；选择开关接3时其读数为________．甲乙(2)为了测该多用电表欧姆挡的电阻和表内电源的电动势，刘聪同学在实验室找到了一个电阻箱，设计了如下实验：①将选择开关接2，红黑表笔短接，调节R1的阻值使电表指针满偏．②将多用电表红黑表笔与电阻箱相连，调节电阻箱使多用电表指针指在C处，此时电阻箱示数如图所示，则C处刻度应为________Ω.③计算得到多用电表内电池的电动势为________V．(保留2位有效数字)(3)调零后将电表红黑表笔与某一待测电阻相连，若指针指在图乙所示位置，则待测电阻的阻值为________Ω.(保留2位有效数字)6．用下列器材组装成一个电路，既能测量出电池组的电动势E和内阻r，又能同时描绘小灯泡的伏安特性曲线．A．电压表V1(量程6 V、内阻很大)B．电压表V2(量程3 V、内阻很大)C．电流表A(量程3 A、内阻很小)D．滑动变阻器R(最大阻值10 Ω、额定电流4 A)E．小灯泡(2 A、5 W)F．电池组(电动势E、内阻r)G．开关一只，导线若干实验时，调节滑动变阻器的阻值，多次测量后发现：若电压表V1的示数增大，则电压表V2的示数减小．(1)请将设计的实验电路图在虚线方框中补充完整.(2)每一次操作后，同时记录电流表A、电压表V1和电压表V2的示数，组成两个坐标点(I1，U1)、(I2、U2)，标到U－I坐标中，经过多次测量，最后描绘出两条图线，如图所示，则电池组的电动势E＝________V、内阻r＝________Ω.(结果保留两位有效数字)(3)在U－I坐标中两条图线在P点相交，此时滑动变阻器连入电路的阻值应为________Ω.7．(2013·高考重庆卷)某同学对有故障的电热毯进行探究．图1是电热毯的电路示意图，其中电热线和导线通过金属接线片连接．图2为测试电路实物图，A、B为测试表笔，电压表内阻很大，可视为理想电表．(1)请在下面虚线框内画出与图2对应的电路图．(2)断开K1，用上述测试电路在1和1′之间检测得知电热线无故障，然后测得电热线的U－I曲线如图3所示．已知电热线材料的电阻率为2.8×10－7Ω·m，电热线的直径为0.200 mm.可求得此电热线的电阻为________kΩ，总长度为________m．(结果均保留两位有效数字)(3)为了进一步检查故障，该同学闭合开关K1和K2，用表笔A和B分别对图1中所示的各点进行测试，部分测试结果如下表所示．由此测试结果可判断出电路有断路，位置在________之间(在“1和2”、“1′和2′”、“2和3”、“2′和3′”中选填一项)．。

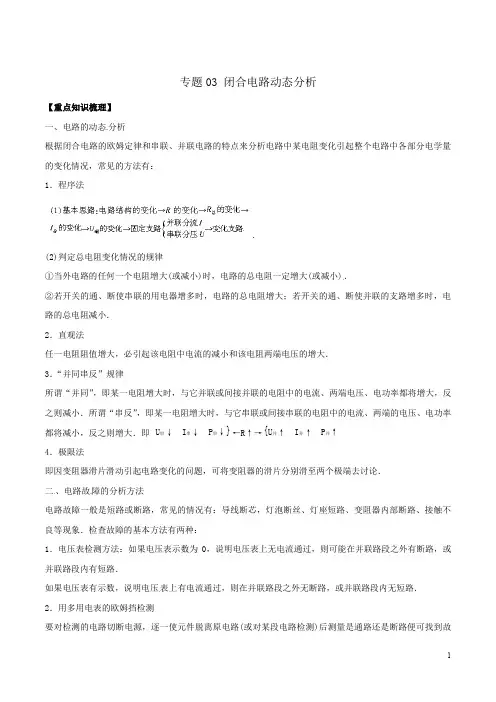

专题03 闭合电路动态分析 高考物理恒定电流专题突破(解析版)2020年高考物理
专题03 闭合电路动态分析【重点知识梳理】一、电路的动态分析根据闭合电路的欧姆定律和串联、并联电路的特点来分析电路中某电阻变化引起整个电路中各部分电学量的变化情况，常见的方法有：1．程序法.(2)判定总电阻变化情况的规律①当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)．②若开关的通、断使串联的用电器增多时，电路的总电阻增大；若开关的通、断使并联的支路增多时，电路的总电阻减小．2．直观法任一电阻阻值增大，必引起该电阻中电流的减小和该电阻两端电压的增大．3．“并同串反”规律所谓“并同”，即某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大，反之则减小．所谓“串反”，即某一电阻增大时，与它串联或间接串联的电阻中的电流、两端的电压、电功率U 串I串P串↓←R↑→{U并I并P并↑都将减小，反之则增大．即}4．极限法即因变阻器滑片滑动引起电路变化的问题，可将变阻器的滑片分别滑至两个极端去讨论．二、电路故障的分析方法电路故障一般是短路或断路，常见的情况有：导线断芯，灯泡断丝、灯座短路、变阻器内部断路、接触不良等现象．检查故障的基本方法有两种：1．电压表检测方法：如果电压表示数为0，说明电压表上无电流通过，则可能在并联路段之外有断路，或并联路段内有短路．如果电压表有示数，说明电压表上有电流通过，则在并联路段之外无断路，或并联路段内无短路．2．用多用电表的欧姆挡检测要对检测的电路切断电源，逐一使元件脱离原电路(或对某段电路检测)后测量是通路还是断路便可找到故障所在．【高频考点突破】考点一、电流电压电功率增减判断如图7所示电路，电源内阻不可忽略．开关S闭合后，在变阻器R0的滑动端向下滑动的过程中( )图7A．电压表与电流表的示数都减小B．电压表与电流表的示数都增大C．电压表的示数增大，电流表的示数减小D．电压表的示数减小，电流表的示数增大【答案】A【解析】在电路中，变阻器R0的滑动端向下滑动的过程中，变阻器R0接入电路中的电阻变小，从而使整个电路中的外电阻变小，干路电流变大，内阻r分得的电压U内＝Ir变大，U外变小，电压表示数变小，由U1＝IR1知U1变大，因U外＝U1＋U2，故U2变小，由于I2＝U2R2，所以流过R2的电流变小，电流表示数变小，选项A正确．考点二、电路故障分析用电压表检查如图8所示电路中的故障，测得U ad＝5.0 V，U cd＝0 V，U bc＝0 V，U ab＝5.0 V，则此故障可能是( )图8A．L断路B．R断路C．R′断路 D．S断路【答案】B【解析】若两端电压为0说明两者间短路或其余部分断路，若两端电压非零，则其余部分必定不是断路。
动态电路分析高二
直流电路的动态分析在闭合电路中，只要外电路中的某一电阻发生变化，将会引起电路中各处的电流、电压和电功率发生变化，可谓“牵一发而动全身”。
本文不涉及电路结构的改变，主要分析外电路中只有一个元件的阻值发生变化而引起的连锁变化，并给出这类问题的分析思路，得出这类问题方便、简捷的定性判断方法。
一、程序法基本思路是“部分→整体→部分”。
即从阻值变化的部分入手，由串并联规律判知R总的变化情况，再由欧姆定律判知I总和U端的变化情况，最后由部分电路欧姆定律及串联分压、并联分流等规律判知各部分的变化情况，其一般思路为：（1）确定电路的外电阻R外总如何变化；①当外电路的任何一个电阻增大（或减小）时，电路的总电阻一定增大（或减小）②若开关的通断使干路的用电器增多，总电阻增大；若开关的通断使并联的支路增多，总电阻减小。
③如图所示为滑动变阻器分压式电路，滑动变阻器可以视为由两段电阻构成，其中一段与用电器（灯泡）并联（以下简称并联段），另一段与并联部分相串联（以下简称串联段）；设灯泡的电阻为R灯，滑动变阻器的总电阻为R，并联段电阻为R并，则总电阻为：、由上式可以看出，当R并减小时，R总增大；当R并增大时，R总减小。
由此可以得出结论：分压式总电阻的变化与并联段电阻的变化情况相反，与串联段电阻的变化相同。
（2）根据闭合电路欧姆定律确定电路的总电流如何变化；（3）由U内=I总r确定电源内电压如何变化；（4）由U外=E－U内确定电路的外电压（路端电压）如何变化；（5）由部分电路欧姆定律确定干路上某定值电阻两端的电压如何变化；（6）确定支路两端电压如何变化以及通过各支路的电流如何变化。
例1（09年广东物理10）如图所示，电动势为E、内阻不计的电源与三个灯泡和三个电阻相接。
只合上开关S1，三个灯泡都能正常工作。
如果再合上S2，则下列表述正确的是（）A．电源输出功率减小B．L1上消耗的功率增大C．通过R1上的电流增大D．通过R3上的电流增大解析：在合上S2之前，三灯泡都能正常工作，合上S2之后，并联的支路增多，总电阻减小，那么I总增大，即流过R1的电流增大，C正确；电源的输出功率为P出=EI，可见电源的输出功率增大，A错误；R1两端的电压增大，内阻不计，则并联部分的电压减小，，I L1减小，I R3减小，则L1消耗的功率减小，通过R3电流减小，B和D错误；故答案为C选项。
电路动态分析[含答案]
![电路动态分析[含答案]](https://img.taocdn.com/s3/m/d7405de1195f312b3169a591.png)
动态电路及电路故障分析一、复习目标：1、会分析滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化；2、会分析开关的断开或闭合引起电路中电学物理量的变化；3、会判断两种基本的电路故障（断路和短路）。
二、知识储备：1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越 （多或少）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越 （多或少）。
2、在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或小）；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或小）。
3、有公式I=U/R 得，当电压不变时，电阻越大，电流就越 （大或小）；有公式U=IR 得，通过电阻的电流越大，它两端的电压也越 （大或小）；5、电流表的特点是电阻很 （大或小），通常相当于 ，电压表的特点是电阻很 （大或小），通常相当于 。
三、典型例题动态电路部分第一种类型：滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化分析思路：首先看清电路图，电路是串联还是并联，电压表是测滑动变阻器的电压还是定值电阻的，电流测总的还是分的，依据情况判定。
（一）．串联电路中滑动变阻器的滑片P 的位置的变化引起的变化串联电路里，滑动变阻器接入电路里的阻值变大其两端电压也变大，而和它串联的电阻两端的电压变小（电源总电压不变），总电流变小。
例一、如图1，是典型的伏安法测电阻的实验电路图，当滑片P 向左移动时，请你判断A 表和V 表的变化。
分析：先确定电路，再看电阻的变化，再根据欧姆定律判断电流的变化，最后根据欧姆定律的变形公式判断电压的变化。
本题中，为了分析表达的简洁，我们约定一套符号：“→”表示引起电路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小。
P 左移→R 2↓→R ↓→I ↑→A 表↑。
R 1不变→IR 1↑→U 1↑→V 表↑。
判断V 表的变化还可以根据串联电路的分压原理来分析：R 2↓→U 2↓→U 1↑→V 表↑。

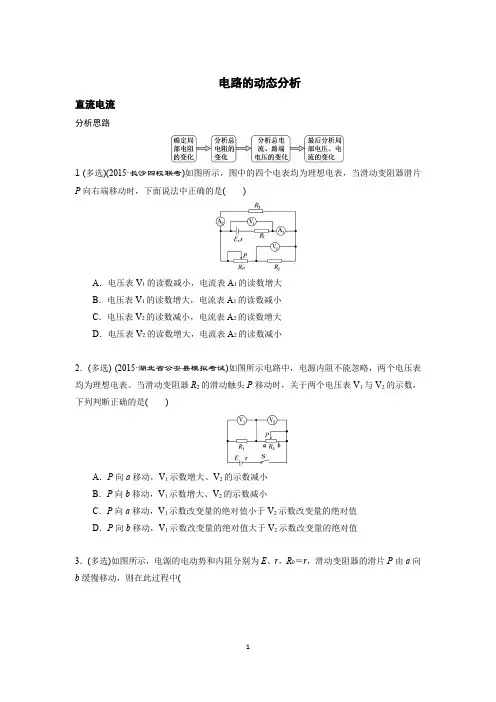

(完整word版)高考物理动态电路分析
电路的动态分析直流电流分析思路1 (多选)(2015·长沙四校联考)如图所示，图中的四个电表均为理想电表，当滑动变阻器滑片P向右端移动时，下面说法中正确的是()A．电压表V1的读数减小，电流表A1的读数增大B．电压表V1的读数增大，电流表A1的读数减小C．电压表V2的读数减小，电流表A2的读数增大D．电压表V2的读数增大，电流表A2的读数减小2．(多选) (2015·湖北省公安县模拟考试)如图所示电路中，电源内阻不能忽略，两个电压表均为理想电表。
当滑动变阻器R2的滑动触头P移动时，关于两个电压表V1与V2的示数，下列判断正确的是()A．P向a移动，V1示数增大、V2的示数减小B．P向b移动，V1示数增大、V2的示数减小C．P向a移动，V1示数改变量的绝对值小于V2示数改变量的绝对值D．P向b移动，V1示数改变量的绝对值大于V2示数改变量的绝对值3．(多选)如图所示，电源的电动势和内阻分别为E、r，R0＝r，滑动变阻器的滑片P由a向b缓慢移动，则在此过程中(A．电压表V1的示数一直增大B．电压表V2的示数先增大后减小C．电源的总功率先减小后增大D．电源的输出功率先减小后增大含电容器的电路解决含电容器的直流电路问题的一般方法(1)通过初末两个稳定的状态来了解中间不稳定的变化过程。
(2)只有当电容器充、放电时，电容器支路中才会有电流，当电路稳定时，电容器对电路的作用是断路。
(3)电路稳定时，与电容器串联的电路中没有电流，同支路的电阻相当于导线，即电阻不起降低电压的作用，与电容器串联的电阻为等势体，电容器的电压为与之并联的电阻两端的电压。
(4)在计算电容器的带电荷量变化时，如果变化前后极板带电的电性相同，那么通过所连导线的电荷量等于始末状态电容器电荷量之差；如果变化前后极板带电的电性相反，那么通过所连导线的电荷量等于始末状态电容器电荷量之和。
1 (多选)(2015·东北三校二模)如图所示，C1＝6 μF，C2＝3 μF，R1＝3 Ω，R2＝6 Ω，电源电动势E＝18 V，内阻不计。
高考物理必考知识之动态电路分析 Microsoft Word 文档
课时作业 高二物理学科（A 层） 编号：35 命题人：胡明会_____班 _____组 姓名______高考物理必考知识之动态电路分析（一）、串联电路一、滑动变阻器滑片P 的位置变化引电路中电学物理量的变化分析方法：1．分析电路串并联情况 2．分析电表的测量对象 3．根据电阻变化结合相关电学知识解题【例1】如图，电源电动势和电源内阻不变,当滑片P 向左移动时，请你判断 A 表和 V 表的变化?【变式训练】图中R 1为定值电阻，电源电动势和电源内阻不变R 2为滑变阻器，滑片向右移动（ ）A ．V 1与A 读数之比等于R 1B ．V 2与A 读数之比等于R 1C ．V 1读数的变化量与A 读数的变化量之比的绝对值等于R 1D ．V 2读数的变化量与A 读数的变化量之比的绝对值等于R 1 【变式训练】电源电动势和电源内阻不变,如图当P 向下滑动时，四个电表的示数分别用I 、U 1、U 2和U 3表示，电表示数变化量的大小分别用ΔI 、ΔU 1、ΔU 2和ΔU 3表示，（ ）A ．U 1/I 不变，ΔU 1/ΔI 不变B ．U 2/I 变大，ΔU 2/ΔI 变大C ．U 3/I 变大，ΔU 3/ΔI 不变（二）、并联电路中的动态分析【例2】如图，电源电动势和电源内阻不变, 当滑片P 向右移动时，A 1 表、 A 2 表和 V 表将如何变化？【例3】如图：电源电动势和电源内阻不变,滑阻滑片向右移动时，各表示数如何变化。
【变式训练】右图所示电路，电源电动势和电源内阻不变，R 0为定值电阻，R 为滑动变阻器。
闭合开关S 后，在滑动变阻器滑片P 向右滑动的过程中，下列说法正确的是（ ） A ．电流表A 1的示数变小B ．电流表A 2的示数变大C ．电压表V 的示数不变D ．小灯泡L 的亮度变暗（三）、开关的断开与闭合电键的断开或闭合引起电路中电学物理量的变化【例4电键K 闭合，则电流表的示数将 ，电压表的示数将 。
高考物理专题复习：动态电路、故障电路与含容电路分析
高考物理专题复习：动态电路、故障电路与含容电路分析一、单项选择题（共8小题）1．如图所示的电路中，电源电动势为E ，内阻为r ，L 为小灯泡（其灯丝电阻可以视为不变），R 1和R 2为定值电阻，R 3为光敏电阻，其阻值的大小随照射光强度的增强而减小。
闭合开关S 后，将照射光强度增强，则（）A ．电路的路端电压将减小B ．灯泡L 将变暗C ．R 1两端的电压将减小D ．内阻r 上发热的功率将减小2．如图所示的电路，电源电动势E 恒定且内阻r 不可忽略，R 1、R 2、R 3为定值电阻，R 4为滑动变阻器，A 1、A 2为理想电流表，V 1、V 2、V 3为理想电压表。
闭合开关后，I 1、I 2分别表示两个电流表的示数，U 1、U 2、U 3分别表示三个电压表的示数。
现将滑动变阻器R 4的滑片稍向上滑动一些，ΔI 1、ΔI 2分别表示两个电流表示数变化的大小，ΔU 1、ΔU 2、ΔU 3分别表示三个电压表示数变化的大小。
下列说法正确的是（）A ．U 2变小B ．22I U 变小C ．ΔU 2小于ΔU 3D ．11I U ∆∆大于12I U ∆∆3．如图所示，电源电压恒定，闭合开关S 后，电路正常工作。
过了一会儿，两电表的示数一个变大，另一个变小，则该电路中出现的故障是（）A．一定是电阻R断路B．可能是电阻R短路C．可能是灯L断路D．一定是灯L短路第3题图第4题图4．如图所示，E为内阻不能忽略的电池，R1、R2、R3均为定值电阻，电压表与电流表均为理想电表；开始时开关S闭合，电压表、电流表均有示数，某时刻发现电压表和电流表读数均变大，则电路中可能出现的故障是（）A．R1断路B．R2断路C．R1短路D．R3短路5．如图所示，R1、R2为定值电阻，C为电容器，闭合开关S，在滑动变阻器R 的滑片向下滑动过程中（）A．电阻R2中有向下的电流B．电阻R1两端的电压减小C．通过滑动变阻器R的电流变小D．电容器C极板所带电荷量变小6．如图所示，C为两极板水平放置的平行板电容器，闭合开关S，当滑动变阻器R1、R2的滑片处于各自的中点位置时，悬在电容器C两极板间的带电尘埃P 恰好处于静止状态。
高二物理电路变化的动态分析 人教版
R 1 R 3 R 2 k ⊙ ε‚r A V εR 4 R 3 R 2 R 1 A V 高二物理电路变化的动态分析 人教版电路变化主要包括两种情况，一是由于电路中部分支路的接通或断开引起电路结构的变化，从而引起电路中有关物理量的变化；二是由于部分电路中某个电阻发生变化（例如：滑动变阻器滑动触头位置的改变），同样会引起电路中相关物理量的变化。
那么如何进行电路变化的动态分析，我们分析的理论依据是闭合电路欧姆定律，及部分电路欧姆定律，以及串联分压、并联分流等规律。
首先，要根据闭合电路欧姆定律，在I ＝ε/R+r 中，电源电动势ε和内电阻r 不变，由于电路结构的变化，会引起外电阻的R 变化，导致干路电流I 和路端电压U 的变化，再利用部分电路欧姆定律（在使用欧姆定律I ＝U/R ，必须牢记I 、U 、R 是对同一部分电路而言的，三个物理量中任意一个发生变化都可能引起其它两个量的变化。
）来讨论各支路中的相关物理量的变化，进而讨论干路中的各个物理量的变化。
其次，分析电路变化时，一般的顺序是先从变化部分开始，按照先总后分，先干路后支路，先固定电阻，后变化电阻的顺序进行分析。
下面根据其以上方法具体分析一些实例：一、由于某部分电路的断开或接通，会引起电路中相关物理量的变化。
例1．如图所示，当K 闭合时，两电表的读数变化情况是：（ ）A ． V 、A 读数变大B ． V 、A 读数变小C ． V 的读数变大，A 的读数变小D ． V 的读数变小，A 的读数变大解析：当K 闭合时，由于并联的支路的个数增加，由并联知识可知：外电阻R 减小，由闭合电路欧姆定律I ＝ε/ R+ r 知，干电流I增大，通过分析路端电压U=ε—I r 减小，所以伏特表V 的读数变小，即R 2两端电压减小，由部分电路欧姆定律I 2= U 2/ R 2安培表A 的读数变小，正确答案应选B例2、如图所示，由于某一电阻发生断路，导致电压表和电流表示数均比该电阻未断开时要大，则这个断路的电阻可能是：（ ）A ．R 1B ．R 2C ．R 3D ．R 4 解析：若R 1断路，由并联电路特点，可知总电阻R 变大，由I ＝ε/ R+ r ，得总电流I 变小，由U=ε—I r 知路端电压增大，得R 2的两端电压U 2增大，通过对I 2= U 2/ R 2分析，知电流表的示数变大，故选项A 正确；若R 2断路，知电流表的示数为零，故选项B 错误；若R 3断路，电压表的示数为零，故选项C 错误；ε‚r R 3 R 2 R 1 k ☉ V ２ V ３ A 2 P DC Bε, R 0 A 若R 4断路，由并联电路知识特点，可知总电阻R 变大，由I ＝ε/ R+ r ，得总电流I 变小，由U=ε—I r 知路端电压增大，得R 2的两端电压U 2增大，通过对I 2= U 2/ R 2分析，知电流表的示数变大，故选项D 正确；本题正确选项为AD 。
高考物理闭合电路的动态分析方法
高考物理闭合电路的动态分析方法）在处理闭合电路中的动态分析问题时，一是要抓住变化因素和不变因素，用数学语言描述时要明确谁是自变量、谁是常量、谁是因变量。
一般情况下电源的电动势和内阻不会变化。
二是要从元件的变化情况入手，从局部到整体，再回到局部，逐步分析各物理量的变化情况。
解题时可分为四步：1、判断局部元件的变化情况，以确定闭合电路的总电阻如何变化。
例如，当开关接通或断开时，将怎样影响总电阻的变化。
当然，更常见的是利用滑动变阻器来实现动态变化。
当然，更常见的是利用滑动变阻器来实现动态变化。
应该记住，电路中不论是串联部分还是并联部分，只要一个电阻的阻值变大时，整个电路的总电阻就变大。
只要一个电阻的阻值变小时，整个电路的总电阻就变小。
2、判断总电流I如何变化。
例如，当总电阻增大时，由闭合电路欧姆定律知，因此I减小。
3、判断路端电压U如何变化。
此时，由于外电路电阻R和电流均变化，故用判断有一定困难，此时可用来判断。
4、判断电路中其他各物理量如何变化。
以上四步体现了从局部到整体，再回到局部的研究方法。
这四步中，第一步是至关重要的，若判断失误，则后续判断均会出错。
第四步是最为复杂的。
第四步中要能快捷地作出判断，要求在利用物理规律方面，除了欧姆定律、焦耳定律以外，还要熟悉串联电路、并联电路的特点，主要是串联电路中的分压关系和并联电路中的分流关系。
在选取研究对象方面，可采取扫清外围、逐步逼近的方法。
由于与变化元件越近的电路通常与之联系也会越密切，因此其物理量变化也将复杂。
这样，不妨从与变化元件联系最松散的电路开始分析，再逐步推理，从已知条件出发，循着规律，一步一个结论，将结论又作为已知条件向下推理，最后判断变化元件有关物理量的变化情况。
按照“局部----整体----局部”的程序进行分析。
基本思路：电路结构变化→R变化→R总变化→总电流I变化→U内变化→U外变化→支路变化。
案例分析，当滑动变阻器接头向b端滑动，各电表示数如何变化：滑动变阻器向b端滑动→R减小→R外减小→R总减小（R外＋r）→总电流I减小（A1示数减小）→U外增大（V示数增大）总电流I减小→R1的电压减小→R2的电压增大（U外等于R1的电压加上R2的电压）→R2的电流增大（A2示数增大）并同串反并同：某电阻R增大，与之并联的电阻中电流，电压都将增大。
专题8.3 动态电路分析—高考物理一轮复习
专题8.3 动态电路分析一、单选题1．图所示电路中，电流表和电压表均为理想电表，R为光敏电阻，其阻值随光照增强而减小，电源内阻不能忽略。
闭合开关S后，当光照逐渐增强时，关于电流表示数I和电压表示数U的变化情况，下列说法正确的是（）A．I增大，U增大B．I增大，U减小C．I减小，U减小D．I减小，U增大2．如图所示的电路中，电源内阻不能忽略。
闭合开关S，当滑动变阻器R的滑片向右滑动时，电流表与电压表示数变化情况分别是（）A．增大增大B．减小减小C．增大减小D．减小增大3．如图所示的电路中，电源电动势为E，内阻为r，当开关由断开到闭合时，安培表A、伏特表V示数的变化是（）A．伏特表V示数减小，安培表A示数减小B．伏特表V示数增大，安培表A示数减小C．伏特表V示数减小，安培表A示数增大D．伏特表V示数增大，安培表A示数增大4．如图所示的电路中，电源电动势E，内电阻r，接有灯L1和L2。
闭合电键S后，把变阻器R的滑动触头从a向b端移动过程中，则（）A．灯L1和灯L2都变亮B．灯L1和灯L2都变暗C．灯L1变暗，灯L2变亮D．灯L1变亮，灯L2变暗5．如图，是一实验电路图，在滑动触头由a端滑向b端的过程中，下列表述正确的是（）A．电流表的示数变小B ．路端电压变大C ．电源的输出功率变小D ．电路的总电阻变大6．如图所示为某控制电路，由电动势为E 、内阻为r 的电源与定值电阻1R 、2R 及电位器（滑动变阻器）R 连接而成，1L 、2L 是两个指示灯。
当电位器的触片由b 端滑向a 端时，下列说法中正确的是（ ）A ．1L 、2L 都变亮B ．1L 、2L 都变暗C ．1L 变亮，2L 变暗D ．1L 变暗，2L 变亮7．如图，电源的输出电压和A 、B 两灯的电阻均不变．若滑动变阻器R 的滑片向左移动，则（ ）A ．A 、B 两灯均变亮B ．A 、B 两灯均变暗C ．A 灯变暗，B 灯变亮D ．A 灯变亮，B 灯亮度不变8．如图是酒精测试仪的电路，R 0是定值电阻．已知酒精气体的浓度越大，酒精气体传感器的电阻越小，则对酗酒者进行测试时A ．酒精气体传感器电阻变大B ．电压表示数变大C ．电压表示数变小D ．电路的总电阻变大9．在图示电路中，电源内阻不可忽略，1R 、2R 为定值电阻，G 为灵敏电流计，V 为理想电压表，平行板电容器两极板水平，开关S 闭合后，位于电容器两板间的带电油滴恰好静止，现将滑动变阻器的滑片P 向下移动，则以下说法正确的是（ ）A ．G 中有从a 到b 的电流B ．V 示数增大C．油滴向上运动D．电源内阻消耗功率减小10．如图所示,电源电动势为E,内阻为r.当开关S闭合,滑动变阻器的滑片P位于中点位置时,三个小灯泡1L、2L、3L都正常发光,且亮度相同,则( )A．三个灯泡的额定功率相同B．三个灯泡的额定电压相同C．三个灯泡的电阻按从大到小排列是1L、2L、3LD．当滑片P稍微向左滑动,灯1L和3L变暗,灯2L变亮11．如图所示电路中，电源电压不变，R0为定值电阻，R为滑动变阻器，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电压表示数不变，电流表示数不变B．电压表示数变小，电流表示数变小C．电压表示数变大，电流表示数变小D．电压表和电流表的示数的比值不变12．如图所示的电路中，电源电动势为E，内阻为R，1L和2L为相同的灯泡，每个灯泡的电阻和定值电阻的阻值均为R，电压表为理想电表，S为单刀双掷开关，当开关由1位置打到2位置时，下列说法中不正确的是（）A．电压表读数将变大B．1L亮度不变，2L将变亮C．1L将变亮，2L将变暗D．电源内阻的发热功率将变小13．如图所示，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C．闭合开关S，增大可变电阻R阻值的过程中，电压表示数的变化量为ΔU，电流表示数的变化量为ΔI，则（）A．电压表示数U和电流表示数I的比值为R0+rB．ΔU和ΔI的比值为rC．电容器电荷的增加量为CΔUD ．电阻R 0两端电压的减小量为ΔU14．在如图所示的电路中，0R 是定值电阻，1R 、2R 是滑动变阻器，D 为理想二极管。
高考物理难点解读：电路动态问题的分析
难点55电路动态问题的分析电路动态问题最常见的是，根据欧姆定律及串、并联电路的性质，来分析电路中某一电阻变化而引起的电路中其他电学量的变化情况．解题的常见方法如下：1．程序法：基本思路是“部分一整体-部分”．即从阻值变化的部分人手，由串、并联电路规律判知R总的变化情况，再由欧姆定律判知，总和U端的变化情况，最后由部分电路欧姆定律与串、并联电路的特点判断各分量的变化情况．即R局2.直观法：直接应用“部分电路中R、I、U的关系”的两个结论：①仅某一电阻R阻值增大，必引起流过该电阻中的电流I的减小和该电阻两端电压U的增大；②仅某一电阻R阻值增大，必引起与此电阻并联的支路中电流I并的增大和与之串联的各电路电压U串的减小． 3．极限法：因滑动变阻器滑片滑动引起电路变化的问题，可将动态电路的特点是“牵一发而动全身”．判断此类问题时，应先由局部的变化推出总电流的变化、路端电压的变化，再由此分析对其他各部分电路产生的影响，一般是先分析固定电阻支路再分析变化支路．闪记；直观法可记为：“并同串反法即与电阻并联或间接并联部分的电压或电流的变化与该电阻变化趋势一致；与电阻有串联或间接串联关系的电路中的电流或电压与该电阻变化趋势相反．通过开关的断开（或闭合）也能改变电路的电阻，从而影响整个电路或部分电路的电压、电流或功率的变化．一般情况是开关断开相当于该处电阻值变大；开关闭合相当于该处电阻值减小．如图所示S2闭合后，R2支路电阻减小，总电阻减小，干路电流增大，并联支路部分电压减小，灯泡均变暗．电路，电路外电阻增大，根据闭合电路欧姆定律，整个电路的电流减小，所以内电压减小，路端电压增大，电压表读数增大．由于R，与电源内阻之和不变，当整个电路电流减小时，Ri两端电压与电源内电压之和减小，所以R3两端电压增大，因此电流表读数增大，，故选项B正确．答案：B．纯电阻电路中，电功率等于热功率；非纯电阻电路{中，电功率只有一部分转化！成热功率．纯电阻电路中只有电阻元件，如电熨斗、电炉等；非纯电阻电路中常含有电动机、电解槽等，处理该类题目首先应当注意接入电动机的电路是非纯电阻电路，电动机的输入功率（即消耗的总功率Ⅵ）=转化为机械能的功率+转化为内能的功率，其中电动机的输出功率就是转化为机械能的功率，电解槽的输出功率就是转化为化学能的功率，。
[荐]高中物理：动态电路分析-必考知识点+例题解析
![[荐]高中物理：动态电路分析-必考知识点+例题解析](https://img.taocdn.com/s3/m/ca39e459fd0a79563d1e72d9.png)
【下载后获高清完整版-优质文档】高中物理：动态电路分析-必考知识点+例题解析1.电功与电功率⑴电功：电场力移动电荷所做的功称为电功，将电荷q移动了电势差为U的位置，这是计算电功的基本公式，适用于一切电功的计算，电场力做了多少功，就有多少电势能（电能）转化为其它形式的能；电功的单位是焦耳（J），1度=1kW·h=J；⑵焦耳定律：当电路是纯电阻电路时，因为所以有，这是纯电阻电路的电功计算公式，也称为焦耳定律，此时电场能全部转化为内能，注意，当U≠IR时，不能用焦耳定律计算电功，比如含电容或者电感器件的电路，此时计算的是转化的内能，电功除了转化成内能，还转化成其它形式的能量；⑶电功率：单位时间内电场力做的功，，对于纯电阻电路，.[例1]如图，在输入电压U恒定的电路上，将用电器L接在AB两端时消耗的功率是9W，将它接在较远的CD两端时消耗的功率是4W，则AC、BD两根输电线上消耗的功率是多少？分析：由可知，两种情况下电路中的电流而电压U固定，两种情况下的电阻比值即所以2. 闭合电路的欧姆定律⑴，适用于纯电阻电路;上式变形，得；E为电源的电动势，即非静电力做功产生的电势差；为电源内阻r造成的电势降落，称为路端电压，外电路上的电势降落；R称为负载，外电路中消耗电能的元件；r称为电源内阻，电源内部消耗电能的等效电阻；⑵闭合电路的U-I图：，以为横坐标，U为纵坐标，作图显然，U-I图为斜率为负的一条直线，纵轴的截距等于电源电动势E，横轴的截距等于短路电流Im，斜率等于电源内阻r；⑶闭合电路的功率①电源总功率：，电源的消耗功率，如果为纯电阻电路，则；②电源内阻消耗功率：，电源的发热功率；③电源的输出功率：，即外电路消耗功率,如果是纯电阻电路，则；④电源的效率：，如果是纯电阻电路，则;⑤输出功率与外电阻之间的关系：当R=r时，，此时电源效率η=50%; 当R<r时，随着R的增大而增大，直至接近最大值；当R>r时，随着R的增大而减小，显然对，都有两个R值与之对应，且（韦达定理），较大的R对应较高的效率。
2024届高考物理一轮复习课件：电路的动态分析
升、检测片的电阻增加，如图所示电路中，R为催化燃烧式气体传感器的
检测片。当环境一氧化碳气体达到一定浓度，会发现（
A．电压表、电流表示数均减小
B．电压表，电流表示数均增大
C．电压表示数减小，电流表示数增大
D．电压表示数增大，电流表示数减小
D．Rt上电流的变化量等于R0上电流变化量
广东各地模拟题6
（2021·普宁市普师高级中学高三二模）如图所示，电路中c点接地。若
不考虑电流表和电压表对电路的影响，将滑动变阻器的滑片向a端移动，
则（
A
）
A．a点电势升高
B．电源的输出功率增加
C．电压表读数减小
D．电源的效率变小
巩固提升1
如图所示的电路中，现将滑动变阻器的滑片P向右移动，则（
B．磁敏电阻两端电压变小
C．小灯泡L变亮甚至烧毁
D．通过滑动变阻器的电流变大
C）
广东各地模拟题3
（2020·广东高三月考）如图所示，电源电动势为E，内电阻为r。当滑动变阻器
的触片P从右端滑到左端时，发现电流表、电压表V1、V2示数变化量的绝对值
分别为ΔI、ΔU1和ΔU2，假设小灯泡电阻不随温度变化而变化，下列说法中正确
A.电流表的示数变小
B.电压表的示数变大
C.电灯L消耗的功率变大
D.电阻R1消耗的功率变大
D）
巩固提升2
如图所示的电路中，闭合电键S并调节滑动变阻器滑片P的位置，使
A、B、C三灯亮度相同，若继续将P向下移动，则三灯亮度变化情
况为（
A
）
A．A灯变亮
B．B灯变亮
C．A灯最暗
D．C灯最暗
高考电路的动态分析
高考电路的动态分析知识点精析一、要明确电路的结构这样的电路往往都是闭合电路，内、外电路之间是串联的，这时内电阻只是干路上的一个定值电阻。
外电路往往由几部分串联而成，有的部分是确定的，有的部分是变化的。
外电路的某一部分往往是由几个支路并联而成的，有的支路是确定的，有的支路是变化的。
外电路的某一部分的某一支路可能是由几部分串联而成的，有的部分是确定的，有的部分是变化的。
二、电路电学量的变化一般是从某一局部的变化引起的，而局部电阻的变化，对整个电路总电阻的变化的影响，有的具有单调性，有的比较复杂。
三、将电阻的变化分为单调性和非单调性两种情况。
（一）局部电阻变化对总电阻的变化影响具有单调性的情况。
1、给出讨论框图：R局增大减小→R总增大减小→I总减小增大→U端增大减小→I分U 部（不确定）2、理论：①欧姆定律闭合电路欧姆定律部分电路欧姆定律②串并联电路的性质和特点3、具体分析框图中理论的选择：当讨论R局部发生变化而引起总电阻的变化时，应用串并联电路的特点之总电阻的计算。
当讨论I总的变化时，应用闭合电路的欧姆定律。
当讨论某一部分的电压分配变化时，如这一部分的电阻确定则应用部分电路欧姆定律，如这一部分的电阻已发生了变化，则应用串并联电路的性质之总电压与各部分电压的关系。
当讨论某一支路的电路的电流变化时，如这一支路是确定的，则应用部分电路的欧姆定律。
如这一支路的电阻是变化的，则应用并联电路的特点之总电流与支路电流的关系。
4、局部电阻的变化方式：①可变化电阻（滑动变阻器或电阻箱）。
②开关的闭合与断开。
③用电器（如电灯）的故障（断路或短路）例（2002全国20）如图所示，R1、R2、R3、R4皆为定值电阻，R5为可变电阻，电源电动势为E，内阻为r0。
设电流表A的读数为I，电压表的读数为U，当滑动变阻器指针由b向a移动时A：I变大、U变小。
B：I变大，U变大。
C ：I 变小，U 变大。
D ：I 变小， U 变小。
（二）局部电阻变化对总电阻变化的影响不具有单调性的情况，主要有三种方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路的动态分析直流电流分析思路长沙四校联考)如图所示，图中的四个电表均为理想电表，当滑动变阻器滑片1 (多选)(2015·P向右端移动时，下面说法中正确的是()A．电压表V1的读数减小，电流表A1的读数增大B．电压表V1的读数增大，电流表A1的读数减小C．电压表V2的读数减小，电流表A2的读数增大D．电压表V2的读数增大，电流表A2的读数减小2．(多选) (2015·湖北省公安县模拟考试)如图所示电路中，电源内阻不能忽略，两个电压表均为理想电表。
当滑动变阻器R2的滑动触头P移动时，关于两个电压表V1与V2的示数，下列判断正确的是()A．P向a移动，V1示数增大、V2的示数减小B．P向b移动，V1示数增大、V2的示数减小C．P向a移动，V1示数改变量的绝对值小于V2示数改变量的绝对值D．P向b移动，V1示数改变量的绝对值大于V2示数改变量的绝对值3．(多选)如图所示，电源的电动势和内阻分别为E、r，R0＝r，滑动变阻器的滑片P由a向b缓慢移动，则在此过程中(A．电压表V1的示数一直增大B．电压表V2的示数先增大后减小C．电源的总功率先减小后增大D．电源的输出功率先减小后增大含电容器的电路解决含电容器的直流电路问题的一般方法(1)通过初末两个稳定的状态来了解中间不稳定的变化过程。
(2)只有当电容器充、放电时，电容器支路中才会有电流，当电路稳定时，电容器对电路的作用是断路。
(3)电路稳定时，与电容器串联的电路中没有电流，同支路的电阻相当于导线，即电阻不起降低电压的作用，与电容器串联的电阻为等势体，电容器的电压为与之并联的电阻两端的电压。
(4)在计算电容器的带电荷量变化时，如果变化前后极板带电的电性相同，那么通过所连导线的电荷量等于始末状态电容器电荷量之差；如果变化前后极板带电的电性相反，那么通过所连导线的电荷量等于始末状态电容器电荷量之和。
东北三校二模)如图所示，C1＝6 μＦ，C2＝3 μＦ，R1＝3 Ω，R2＝6 Ω，电源电动1 (多选)(2015·势E＝18 V，内阻不计。
下列说法正确的是( )A．开关S断开时，a、b两点电势相等B．开关S闭合后，a、b两点间的电流是 2 AC．开关S断开时C1带的电荷量比开关S闭合后C1带的电荷量大D．不论开关S断开还是闭合，C1带的电荷量总比C2带的电荷量大宁波模拟)如图所示，R1、R2、R3、R4均为可变电阻，C1、C2均为电容器，2．(多选)(2015·电源的电动势为E, 内阻r≠0。
若改变四个电阻中的一个阻值，则( )A．减小R1，C1、C2所带的电量都增加B．增大R2，C1、C2所带的电量都增加C．增大R3，C1、C2所带的电量都增加D．减小R4，C1、C2所带的电量都增加黄冈模拟)如图所示的电路中，电源的电动势E和内阻r一定，A、B为平行3．(多选)(2015·板电容器的两块正对金属板，R1为光敏电阻。
当R2的滑动触头P在a端时，闭合开关S，此时电流表A和电压表V的示数分别为I和U。
以下说法正确的是( )A．若仅将R2的滑动触头P向b端移动，则I不变，U增大B．若仅增大A、B板间距离，则电容器所带电荷量减少C．若仅用更强的光照射R1，则I增大，U增大，电容器所带电荷量增加D．若仅用更强的光照射R1，则U变化量的绝对值与I变化量的绝对值的比值不变对点训练：电路的动态分析徐州质检)如图所示的电路中，电源电动势为E，内电阻为r。
开关S闭合后，电灯1.(2015·L1、L2均能发光。
现将滑动变阻器R的滑片P稍向上移动，下列说法正确的是( )A．电灯L1、L2均变亮B．电灯L1变亮，L2变暗C．电流表的示数变小D．电源的总功率变小2．(多选)(2015·上海市长宁区一模)如图所示电路中，R1、R2为定值电阻，电源的内电阻为r。
闭合开关S，电压表显示有读数，调节可变电阻R的阻值，电压表示数增大量为ΔU。
对此过程，下列判断正确的是( )A．可变电阻R阻值增大，流过它的电流增大B．电阻R2两端的电压减小，减小量小于ΔUC．通过电阻R2的电流减小，减小量等于ΔU R2D．路端电压一定增大，增大量小于ΔU对点训练：含电容器的电路1.如图所示电路中，4个电阻阻值均为R，开关S闭合时，有质量为m、带电量为q的小球静止于水平放置的平行板电容器的正中间。
现断开开关S，则下列说法不正确的是( )A．小球带负电B．断开开关后电容器的带电量减小C．断开开关后带电小球向下运动D．断开开关后带电小球向上运动2．(2015·河北正定中学月考)在如图所示的电路中，当闭合开关S后，若将滑动变阻器的滑片P向下调节，则正确的是( )A．电压表和电流表的示数都增大B．灯L2变暗，电流表的示数减小C．灯L1变亮，电压表的示数减小D．灯L2变亮，电容器的带电量增加考点综合训练1．如图所示，A和B为竖直放置的平行金属板，在两极板间用绝缘线悬挂一带电小球。
开始时开关S闭合且滑动变阻器的滑动头P在a处，此时绝缘线向右偏离竖直方向。
(电源的内阻不能忽略)下列判断正确的是()A．小球带负电B．当滑动头从a向b滑动时，绝缘线的偏角θ变大C．当滑动头从a向b滑动时，电流表中有电流，方向从上向下D．当滑动头停在b处时，电源的输出功率一定大于滑动头在a处时电源的输出功率2．(2015·西安一中期末考试)如图所示的电路中，灯泡A和灯泡B原来都是正常发光的，现在突然灯泡A比原来变暗了些，灯泡B比原来变亮了些，则电路中出现的故障可能是( )A．R3断路B．R2断路C．R1短路D．R1、R2同时短路3(2015·徐州质检)如图所示的电路中，电源电动势为E，内电阻为r。
开关S闭合后，电灯L1、L2均能发光。
现将滑动变阻器R的滑片P稍向上移动，下列说法正确的是( )A．电灯L1、L2均变亮B．电灯L1变亮，L2变暗C．电流表的示数变小D．电源的总功率变小4．(多选)(2015·上海市长宁区一模)如图所示电路中，R1、R2为定值电阻，电源的内电阻为r。
闭合开关S，电压表显示有读数，调节可变电阻R的阻值，电压表示数增大量为ΔU。
对此过程，下列判断正确的是)A．可变电阻R阻值增大，流过它的电流增大B．电阻R2两端的电压减小，减小量小于ΔUC．通过电阻R2的电流减小，减小量等于ΔU R2D．路端电压一定增大，增大量小于ΔU5．(2015·西安一中期末考试)如图所示的电路中，灯泡A和灯泡B原来都是正常发光的，现在突然灯泡A比原来变暗了些，灯泡B比原来变亮了些，则电路中出现的故障可能是( )A．R3断路B．R2断路C．R1短路D．R1、R2同时短路6．(2011·北京高考)如图所示电路，电源内阻不可忽略。
开关S闭合后，在变阻器R0的滑动端向下滑动的过程中( )A．电压表与电流表的示数都减小B．电压表与电流表的示数都增大C．电压表的示数增大，电流表的示数减小D．电压表的示数减小，电流表的示数增大7．(2011·海南高考)如图所示，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S 为开关，○V与○A分别为电压表和电流表。
初始时S0与S均闭合，现将S断开，则( )A.○V的读数变大，○A的读数变小B.○V的读数变大，○A的读数变大C.○V的读数变小，○A的读数变小D.○V的读数变小，○A的读数变大上海高考)直流电路如图所示，在滑动变阻器的滑片P向右移动时，电源的) 8．(多选)(2012·A．总功率一定减小B．效率一定增大C．内部损耗功率一定减小D．输出功率一定先增大后减小上海高考)如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下9 (2011·滑动时)A．电压表V读数先变大后变小，电流表A读数变大B．电压表V读数先变小后变大，电流表A读数变小C．电压表V读数先变大后变小，电流表A读数先变小后变大D．电压表V读数先变小后变大，电流表A读数先变大后变小交变电路的动态分析常见的理想变压器的动态分析问题一般有两种：匝数比不变的情况和负载电阻不变的情况。
1．匝数比不变的情况(如图所示)(1)U1不变，根据U1U2＝n1n2，输入电压U1决定输出电压U2，可以得出不论负载电阻R如何变化，U2不变。
(2)当负载电阻发生变化时，I2变化，根据输出电流I2决定输入电流I1，可以判断I1的变化。
(3)I2变化引起P2变化，根据P1＝P2，可以判断P1的变化。
2．负载电阻不变的情况(如图所示)(1)U1不变，n1n2发生变化，U2变化。
(2)R不变，U2变化，I2发生变化。
(3)根据P2＝U22R和P1＝P2，可以判断P2变化时，P1发生变化，U1不变时，I1发生变化。
1(多选)(2014·广东高考)如图所示的电路中，P为滑动变阻器的滑片，保持理想变压器的输入电压U1不变，闭合电键S，下列说法正确的是( )A．P向下滑动时，灯L变亮B．P向下滑动时，变压器的输出电压不变C．P向上滑动时，变压器的输入电流变小D．P向上滑动时，变压器的输出功率变大2(多选)如图甲所示，理想变压器原、副线圈的匝数比为10∶1，b是原线圈的中心抽头，图中电表均为理想的交流电表，定值电阻R＝10 Ω，其余电阻均不计。
从某时刻开始在原线圈c、d两端加上如图乙所示的交变电压。
则下列说法中正确的有( )A．当单刀双掷开关与a连接时，电压表的示数为31.1 VB．当单刀双掷开关与b连接且在0.01 s时，电流表示数为 4.4 AC．当单刀双掷开关由a拨向b时，副线圈输出电压的频率变为25 HzD．当单刀双掷开关由a拨向b时，原线圈的输入功率变大[针对训练]1．(多选)如图所示，有一矩形线圈的面积为S，匝数为N，绕OO′轴在磁感应强度为B的匀强磁场中以角速度ω匀速转动。
滑动触头P上下移动时可改变输出电压，副线圈接有定值电阻R，从图示位置开始计时，下列判断正确的是( )A．电流表测得的是电流最大值B．感应电动势的瞬时值表达式为e＝NBSω·sin ωｔC．P向上移动时，电流表示数变大D．P向上移动时，电流表示数变小2．(多选)如图所示，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接电阻R0、R1和R2。
电路中分别接了理想交流电压表V1、V2和理想交流电流表A1、A2，导线电阻不计，如图所示。
当开关S闭合后( )A．V1、V2示数变小，变压器的输出功率减小B．A1、A2示数变大，变压器的输出功率增大C．A1示数不变、A2示数变大，变压器的输出功率减小D．V1示数不变、V2示数变小，变压器的输出功率增大1.直流电源的电压与交流电源电压的有效值相同，自感线圈的直流电阻不计，则灯泡发光最亮的图是（）3．(2010年江苏模拟)用电流传感器可以清楚地演示一些电学元件对电路中电流的影响，如图甲所示，在AB间分别接入电容器、电感线圈、定值电阻．闭合开关时，计算机显示的电流随时间变化的图象分别如图乙a、b、c所示，则下列判断中正确的是（）A.AB间接入定值电阻显示图象a；B.AB间接入电容器显示图象b；C.AB间接入电感线圈显示图象c；D.AB间接入电感线圈显示图象b。
