给水排水管网系统课程设计
给水排水管网课程设计
给水排水管网课程设计一、引言给水排水管网是城市基础设施中的重要组成部分，它负责供应清洁的给水和排出废水。
本课程设计旨在帮助学生深入了解给水排水管网的原理、设计与运行，并培养学生的综合分析和解决问题的能力。
二、课程目标本课程设计的目标是使学生能够： 1. 掌握给水排水管网的基本原理和组成结构； 2. 熟悉给水排水管网的设计方法和计算原理； 3. 理解给水排水管网的运行与维护； 4. 能够分析和解决给水排水管网设计中的实际问题。
三、课程内容和安排1. 绪论•管网的定义和作用•管网的分类和组成2. 给水管网设计•给水水源与水质要求•给水管网的水压计算方法•给水管网的管径设计原则•给水管网的布置和建设要点3. 排水管网设计•排水管网的污水排放标准•排水管网的流量计算方法•排水管网的管径设计原则•排水管网的布置和建设要点4. 管网的运行与维护•管网的启动和停止运行•管网的调试和优化•管网的检修和维护方法5. 案例分析与实践•运用所学知识解决实际给水排水管网设计问题•参观实际给水排水管网的建设和运营项目四、教学方法1.理论讲授：采用授课和讲述的方式，介绍给水排水管网的基本原理、设计方法和运行维护技术。
2.实例分析：通过分析实际的给水排水管网工程案例，让学生应用所学知识解决实际问题。
3.实验实践：组织学生参观实际给水排水管网的建设和运营项目，让学生亲身体验采集数据、分析结果以及现场操作。
五、教材与参考资料1. 教材：•《给水排水管网原理与设计》，作者：XXX，出版社：XXX2. 参考资料：•《城市供水排水工程设计规范》，GB 50141-2013•《城镇给水排水设计与施工常见问题解答》，作者：XXX，出版社：XXX六、考核方式1.课堂小测：每个章节结束后进行小测，检验学生的掌握程度和理解程度；2.实践实验报告：组织学生针对实际案例进行实践操作，并提交实验报告；3.期末考试：进行对整个课程内容的综合考核。
七、课程评价与改进本课程设计将根据学生的反馈和实际教学效果进行评价和改进。
给排水专业管网课程设计
给排水专业管网课程设计一、课程目标知识目标：1. 让学生掌握给排水管网的基本概念、构成原理和功能，理解管网系统的设计规范及要求。
2. 使学生了解给排水管网系统中常见设施、设备及其工作原理，掌握其选型与应用方法。
3. 帮助学生掌握给排水管网系统水力计算的基本原理和计算方法，具备分析管网水力特性的能力。
技能目标：1. 培养学生运用CAD软件绘制给排水管网施工图的能力。
2. 培养学生运用专业软件进行给排水管网水力计算和分析的能力。
3. 提高学生解决实际工程问题中给排水管网系统设计、施工和运行维护等方面的能力。
情感态度价值观目标：1. 培养学生对给排水专业的兴趣，激发学生学习热情，增强职业责任感。
2. 培养学生具备良好的团队合作精神，提高沟通与协作能力。
3. 引导学生关注环境保护和水资源利用，树立绿色发展和可持续发展观念。
课程性质：本课程为给排水科学与工程专业的一门实践性较强的专业课程，旨在培养学生具备给排水管网系统设计、施工和管理等方面的基本理论知识和实际操作能力。
学生特点：学生已具备一定的给排水专业基础知识，具有一定的自主学习能力和动手实践能力。
教学要求：结合课程性质和学生特点，注重理论联系实际，强化实践教学环节，提高学生的实际操作能力和创新能力。
通过课程学习，使学生能够达到上述课程目标，为将来的职业生涯奠定坚实基础。
二、教学内容1. 给排水管网基本概念与构成：介绍管网系统的定义、分类及功能，分析管网系统的组成原理和布局设计要求。
（对应教材第1章）2. 给排水管网设施与设备：讲解管网中常见设施、设备的作用、工作原理及选型方法，包括泵站、阀门、管道等。
（对应教材第2章）3. 给排水管网水力计算：阐述管网水力计算的基本原理，介绍常用的计算方法，如节点法、环法等，并进行实例分析。
（对应教材第3章）4. 给排水管网施工图绘制：结合CAD软件，教授给排水管网施工图的绘制方法、技巧及注意事项。
（对应教材第4章）5. 给排水管网设计：分析给排水管网设计的原则、流程和方法，结合实际工程案例进行讲解。
给排水管网课程设计
《给水排水管网系统》课程设计计算说明书题目：衡阳市给水排水管网工程学院：市政与环境工程学院专业：给排水科学与工程******学号：*********指导老师：***完成时间：2015年12月30日前言衡阳市给水排水管道工程设计，其市总人口54.32万左右，有一工厂A和火车站。
总设计时间为2周，设计内容主要是给水管道的定线、水力计算及部分区域的污水、雨水设计，并作出平面图和纵剖面图。
设计过程中，先大致了解衡阳市地形分布后，决定通过分区供水满足整个城市的用水需求。
定线，给水水力计算，确定管径，校核等等，把定下的管径标图并整理报告。
考虑城市初步规划，以及资金投资问题，采用完全分流制排水系统。
生活污水和工业废水通过污水排水系统送至污水处理厂，经处理后再排入水体。
雨水是通过雨水排水系统直接排入水体。
课程设计让我们结合所学知识，运用CAD制图，画出衡阳市给水排水管道总平面分布图，部分污水干管剖面图,学会灵活运用知识。
PrefaceThe design of water supply and drainage pipeline engineering of Hengyang city , the total population of the city is 543，200 around,there are a facto ry “A” and a train station in the city. The total time of the design for 2 weeks, the content of the design is mainly about the water supply pipeline alignment, hydraulic calculation and the sewage of part of area, rainwater design, and make the plane figure and profile.In the design process, first understand topographic distribution of Hengyang city roughly, decide to meet the whole city water demand by the district water supply. Fixed line, calculation, to determine the water hydraulic diameter, checking and so on, to set the diameter of plotting and finishing the report. Considering the preliminary planning of the city, and the problem of capital investment, using completely separate drainage system. Domestic sewage and industrial wastewater is sent to the sewage treatment plant through the sewage system, and then discharged into the water body after the theatment. The rain water is directly discharged into the water body through rainwater drainage system.Curriculum design allows us to combine the knowledge which we have learned, the use of CAD drawing, drawing a distribution map of general layout of water supply and drainage pipeline in Hengyang City, part of the sewage trunk pipe profile, learn to use knowledge flexibly.目录1 设计任务 (1)1.1 设计原始资料 (1)1.2 课程设计内容 (1)2 一区给水管网设计与计算 (3)2.1 供水方式的选择 (3)2.2 基本数据的确定 (3)2.3 设计用水量计算 (3)2.3.1居民综合生活用水 (3)2.3.2.工业用水量 (4)2.3.3市政用水量 (4)2.3.4 管网漏失水量 (5)2.3.5城市的未预见水量 (5)2.3.6最高日用水量 (5)2.3.7最高日最高时用水量 (5)2.4 清水池调节容积 (5)2.5 管段设计流量计算 (6)2.5.1集中流量的计算 (6)2.5.2给水管网平差1 (6)2.5.3给水管网平差2 (9)2.5.4给水管网平差3 (11)2.5.6二级泵站扬程 (14)3 二区给水管网设计与计算 (15)3.1居民综合生活用水 (15)3.2市政用水量 (15)3.3管网漏失水量 (16)3.4城市的未预见水量 (16)3.5最高日用水量 (16)3.6最高日最高时用水量 (16)3.7 清水池调节容积 (16)3.8给水管网平差1 (17)3.9给水管网平差2 (18)3.10给水管网平差3 (18)3.11 二级泵站扬程 (19)4 污水管道设计 (21)4.1排水体制的确定 (21)4.2 设计要求 (21)4.3 污水计算书表 (21)5 雨水管道计算 (23)5.1 雨水管网的定线 (23)5.2设计参数 (23)5.3 雨水计算书 (23)6 设计总结.......................................... 错误!未定义书签。
给水排水管网系统课程设计例题.

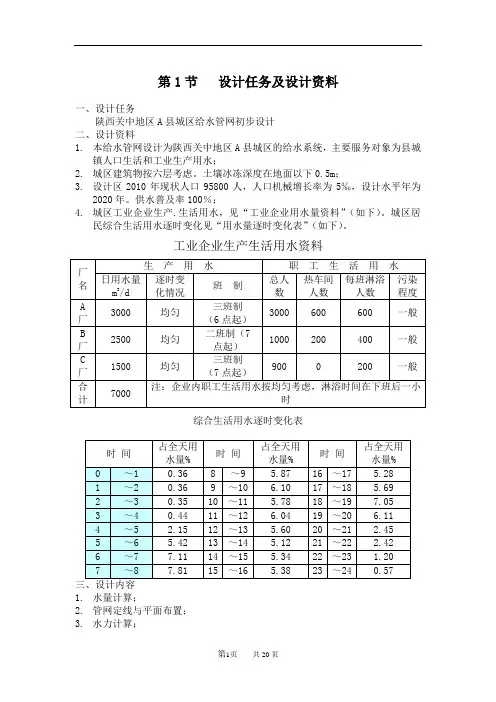

第1节设计任务及设计资料一、设计任务陕西关中地区A县城区给水管网初步设计二、设计资料1.本给水管网设计为陕西关中地区A县城区的给水系统，主要服务对象为县城镇人口生活和工业生产用水；2.城区建筑物按六层考虑。
土壤冰冻深度在地面以下0.5m；3.设计区2010年现状人口95800人，人口机械增长率为5‰，设计水平年为2020年。
供水普及率100％；4.城区工业企业生产.生活用水，见“工业企业用水量资料”（如下）。
城区居民综合生活用水逐时变化见“用水量逐时变化表”（如下）。
工业企业生产生活用水资料综合生活用水逐时变化表1.水量计算；2.管网定线与平面布置；3.水力计算；4.制图与设计说明；5.水泵初步选型与调度方案设计。
四、参考资料1.给水排水手册设计第三册《城镇给水》2.给水排水设计手册第一册《常用资料》3.给水排水设计手册第十册《器材与装置》4.给水排水设计手册第十一册《常用设备》5.《室外给水设计规范》GB50013-20066.《建筑设计防火规范》GB50016-20067.水源工程与管道系统设计计算8.给水工程（第四版教材）第二节给水管网布置及水厂选址该县城的南面有一条自东向西流的水质充沛，水质良好的河流，经勘测和检验，可以作为生活饮用水水源。
该县城地势比较平坦没有太大的起伏变化。
县城的街区分布比较均匀，县城中各工业、企业等用户对水质和水压无特殊要求，因而采用同一给水系统。
县城给水管网的布置取决于县城的平面布置、水源、调节构筑物的位置、大用户的分布等。
考虑要点如下：①干管延伸方向应和二级泵站到大用户方向一致，干管间距采用500～800m②干管和干管之间有连接管形成环状网，连接管的间距为800～1000m左右③干管按照规划道路定线，尽量避免在高级路面或重要道路下通过④干管尽量靠近大用户，减少分配管的长度⑤力求以最短距离铺设管线，降低管网的造价和供水能量费用输水管线走向符合城市和工业企业的规划要求，沿现有道路铺设，有利于施工和维护。
给水排水管网课程设计说明书及计算书
前言水是人类生活、工农业生产和社会经济发展的重要资源，科学用水和排水是人类社会发展史上最重要的社会活动和生产活动内容之一。
特别是在近代历史中，随着人类居住和生产的程式化进程，给水排水工程已经发展成为城市建设和工业生产的重要基础设施，成为人类生命健康安全和工农业科技与生产发展的基础保障。
给水排水系统是为人们的生活、生产、和消防提供用水和排除废水的设施的总称。
它是人类文明进步和城市化聚集居住的产物，是现代化城市最重要的基础设施之一，是城市社会文明、经济发展和现代化水平的重要标志。
尤其是在面临全球水资源极其缺乏的今天，给排水管网的作用显得尤为重要。
由于城市给排水系统在新的时期赋予了新的内涵，与人们的生产和生活息息相关。
看似平凡的规划设计却有着不平凡的现实意义，在满足规范和其它技术要求的条件下，根据城市的具体情况，科学规划设计城市给排水管网系统是一个非常重要的课题。
课程设计是学习计划的一个重要的实践性学习环节，是对前期所学基础理论、基本技能及专业知识的综合应用。
通过课程设计调动了我们学习的积极性和主动性，培养我们分析和解决实际问题的能力，为我们走向实际工作岗位，走向社会打下良好的基础。
本设计为玉树囊谦县香达镇给排水管道工程设计。
整个设计包括三大部分:给水管网设计、排水管网设计。
给水管网的设计主要包括管网的定线、流量的设计计算、清水池容积的确定、管网的水力计算、管网平差和消防校核。
排水管网设计主要包括排水管网定线、设计流量计算和设计水力计算。
目录第一章设计任务书 (4)第二章给水管网设计说明与计算 (6)2.1给水管网的设计说明 (6)2.1.1 给水系统的类型 (6)2.1.2 给水管网布置的影响因素 (6)2.1.3 管网系统布置原则 (7)2.1.4 配水管网布置 (7)2.2给水管网设计计算 (8)2.2.1 设计用水量的组成 (8)2.2.2 设计用水量的计算 (8)2.2.3 管网水力计算 (12)2.3二级泵站的设计 (20)2.3.1 水泵选型的原则 (20)2.3.2 二级泵站流量计算 (21)2.3.3二级泵站扬程的确定 (21)2.3.4 水泵校核 (22)第三章排水管网设计说明与计算 (23)3.1排水系统的体制及其选择 (23)3.2排水系统的布置形式 (24)3.3污水管网的布置 (24)3.4污水管道系统的设计 (24)3.4.1 污水管道的定线 (24)3.4.2 控制点的确定 (25)3.4.3 污水管道系统设计参数 (25)3.4.4 污水管道上的主要构筑物 (26)3.5污水管道系统水力计算 (27)3.5.1 污水流量的计算 (27)3.5.2 集中流量计算 (27)3.5.3 污水干管设计流量计算 (27)3.5.4 污水管道水力计算 (29)3.6管道平面图及剖面图的绘制 (31)3.6.1 管道平面图的绘制 (34)3.6.2 管道剖面图的绘制 (35)结论 (35)总结与体会 (36)参考文献 (37)第一章设计任务书一、设计题目囊谦县香达镇给水排水管网工程设计。
某市给排水管网课程设计
给排水管网课程设计设计单位：华中科技大学环境学院设计者：班级：给排水0303 学号：012003020706 指导老师：设计日期：二零零六年一月五日给水管网规划说明书一、概况1、气象资料：城南新区位于湖北的东部，浠河南岸，总面积约400ha。
该地区属亚热带大陆性季风气候，具有气候适宜，四季分明的特点。
据近十年气象资料统计，年平均气温为16.8摄氏度；月最高气温在8月，月均温度32.9摄氏度；月最低气温在一月，月均气温1.9摄氏度；极端最高气温40摄氏度，最低气温－9.8摄氏度。
主导风向西北风，四季无明显风向变化。
冻土深度：20cm。
2、水文资料：浠河上游是一大型水库，可以调控浠河的水量。
浠河流量和水位（黄海系统）如下：最高水位：25.0 m; 最大洪峰流量：1200 m3/s;常水位：22.0 m; 平均流量：250 m3/s;最低水位：20.5 m; 最小枯水流量：80 m3/s;3、2010年江南新区详细规划：（1）城南新区2005－2015规划图（1：10000）；（2）新区规划人口5万人，房屋最高楼层6层；（3）新区规划年工业产值12亿元。
4、给水工程规划有关参数：（1）江南新区范围原是农田，无供水设施，故规划新建水厂一座，位于新区东北的河岸边。
水厂厂址的地面高程和道路设计高程见规划图。
水厂清水池最低水位标高比地面低3.5m。
（2）用水定额：①居民生活综合用水定额（含公建用水）：300L/人·日（平均日）；②工业用水定额：54立方米/万元产值（以360日计，均匀用水）；③市政、绿化用水占以上两项之和的5%；④管网漏失水量和未预见水量按以上各项和的20%计算。
（3）用水时变化系数：按整个系统考虑：K d=1.25；K h=1.6 ；（4（5）给水管材：采用当地生产的承插式自应力钢筋混凝土给水管，最小管径d200，其余标准管径为：d300，d400，d500，d600，d800，d1000，d1200（mm）。
给排水污水管网课程设计
给排水污水管网课程设计一、课程目标知识目标：1. 学生能理解并掌握给排水污水管网的基本概念、组成及工作原理。
2. 学生能了解给排水污水管网的设计原则、流程及主要参数。
3. 学生能掌握给排水污水管网系统的维护与管理方法。
技能目标：1. 学生能够运用所学知识，分析并解决实际给排水污水管网系统中的问题。
2. 学生能够设计简单的给排水污水管网，并对其进行优化。
3. 学生能够运用计算机软件进行给排水污水管网系统的模拟与分析。
情感态度价值观目标：1. 学生能够认识到给排水污水管网在环境保护和资源利用方面的重要性，增强环保意识。
2. 学生能够培养对给排水污水管网工程建设的兴趣，激发学习热情。
3. 学生能够树立正确的工程观念，关注社会发展，积极参与给排水污水管网相关领域的创新与进步。
课程性质：本课程为工程专业基础课程，旨在让学生掌握给排水污水管网的基本理论、设计方法和实践技能。
学生特点：学生处于大学本科阶段，具备一定的专业知识基础，思维活跃，具备较强的学习能力和动手能力。
教学要求：结合学生特点，注重理论与实践相结合，提高学生的分析、设计及创新能力。
通过课程学习，使学生能够达到上述课程目标，为未来从事相关工作奠定坚实基础。
二、教学内容1. 给排水污水管网基本概念：包括给水管网的分类、功能及组成，污水管网的基本构成及作用。
教材章节：第一章 给排水污水管网概述2. 给排水污水管网的设计原则与流程：介绍设计原则、设计流程及主要技术参数。
教材章节：第二章 给排水污水管网设计原理3. 给排水污水管网系统的主要组成部分及工作原理：详细讲解管网中的泵站、管道、阀门等设施的工作原理。
教材章节：第三章 给排水污水管网系统组成4. 给排水污水管网的设计计算：介绍设计计算方法，包括流量计算、管网水力计算等。
教材章节：第四章 给排水污水管网设计计算5. 给排水污水管网施工与维护：讲解管网施工技术、施工管理及管网维护方法。
教材章节：第五章 给排水污水管网施工与维护6. 计算机辅助给排水污水管网设计：介绍计算机软件在给排水污水管网设计中的应用。
给水排水管道课程设计报告
地球与环境学院目录前言 (1)1.设计任务书 (2)2.给水管网设计与计算 (3)2.1 给水管网布置及水厂选址 (3)2.2 给水管网设计计算 (4)2.4 管网水力计算 (6)2.5 管网平差 (7)3.排水综合设计计算及设计说明 (11)3.1居民生活污水流量计算 (11)3.2生活污水量总变化系数的确定 (11)3.3设计充满度 (11)3.4设计流速 (12)3.5最小设计坡度 (12)3.6计算结果 (13)4 设计总结 (15)5.参考文献 (17)前言水是人类生活、工农业生产和社会经济发展的重要资源，科学用水和排水是人类社会发展史上重要的社会活动和生产活动内容之一。
特别是在近代历史中，随着人类居住和生产的城市化进程，给水排水工程已经发展成为城市建设和工业生产的重要基础设施，成为人类生命健康安全和工农业科技与生产发展的基础保障，同时，也发展成为高等专业教育和人才培养的重要专业领域。
给水排水工程分为给水工程和排水工程两个部分。
给水工程包括居民家庭生活和卫生用水、工况企业生产和生活用水、城市道路喷洒用水、绿化浇灌用水、消防以及水体环境景观用水等等。
给水工程必须满足各类用户或单位部门对水量、水质和水压的需求。
水在使用后，受到不同程度和不同污染物质的污染，必须及时进行收集，输送到污水处理厂进行处理，符合规定的废水排放水质标准，才能排放到指定的接纳水体或排放地点，达到控制和防止污染的目的，形成良好的水体环境保护和自然循环，保持水资源和水环境的优良状态，使资源、环境与人类社会协调发展。
1.设计任务书1.1设计题目：同心县同德工业园区给水排水管道工程设计。
1.2原始资料（1）同心县同德工业园区（煤化工及装配制造产业区）总体规划（2012-2020）--排水规划图（2）同心县同德工业园区（煤化工及装配制造产业区）总体规划（2012-2020）--给水规划图（3）同心县同德工业园区（煤化工及装配制造产业区）总体规划（2012-2020）--雨水规划图（4）城市基础资料1、同心县位于宁夏回族自治区中南部，隶属吴忠市管辖。
给水排水管网系统课程设计说明书
给水排水管网系统课程设计说明书第一篇设计原始资料与任务第一部分给水排水管道工程课程设计指导书（给水部分）1、名称某市城北区给水管道的设计。
2、设计任务根据该市设计资料和平面图进行给水管网工程设计，包括：1、给水管道系统设计；2、调节构筑物设计。
3、基础资料（1）城市总体规划概况：某市近期规划人口为12万，其中城北区近期规划人口8万人，用水普及率预计100％，综合用水量标准采用300L/cap·d，城区大部分建筑在6层，屋内有给排水卫生设备和淋浴设备，区内有工业企业甲。
（2）城市用水情况：城市生活用水量变化情况如下表：（3）工业企业基本情况甲企业用水量（含工业企业职工生活用水和生产用水）为3000立方米/日，均匀使用，工业用水要求水压不小于24米，水质同生活饮用水：工厂房屋最大体积为5000立方米(厂房)，房屋耐火等级为三，生产品危险等级为乙。
（4）其他平面图见附图（按照A4版幅打印，比例尺为1：20000）。
4、设计内容（1）进行给水管网的布线，确定给水系统布置形式、给水管网布置形式、调节构筑物位置；（2）选择管材；（3）计算最高日用水量，二泵站、管网、输水管设计流量；（4）确定水塔的容积、设置高度：（5）计算管网各管道的管径；（6）计算管网各节点的水压标高、自由水头；（7）确定二泵站流量及扬程；（8）进行校核。
5、设计步骤（1）给水系统布置确定给水系统的给水方式，如统一给水、分系统给水，地表水给水、地下水给水，说明原因；确定给水管网的布置形式，如有水塔给水管网、无水塔给水管网，枝状给水管网、环状给水管网，说明原因；确定调节构筑物位置；确定一泵房、二泵房供水方式，如一级供水、二级供水，说明原因。
（2）给水管网布线包括干管及干管之间的联络管；根据平面布置图确定管线布置方向；按照布管原则进行：干管的延伸和二泵房输水到水塔、大用水户的水流方向一致，以水流方向为基准平行布置干管，以最短的距离到达用水户；干管间距500-800米，联络管间距800-1000米；枝状和环状相结合；单管和双管相结合；绘制给水管网定线草图（管线、节点、管长）。
给水排水管网系统课程设计报告
《给水排水管网系统设计》课程设计报告题目集美区给水排水管网设计系部专业班级组员）指导教师设计时间2012-2013学年第二学期17周二○一二年 6月 17日目录一、设计目的 (2)二、设计要求和设计指标 (2)2.1 任务 (2)2.2 设计资料 (2)2.3 地理位置 (2)2.4 自然条件 (3)2.5 社会经济发展现状 (3)2.6 城市总平面图 (3)2.7 城市人口密度及生活用水、污水定额 (4)2.8 水位及土壤条件 (4)2.9 工业企业分布及用水量情况 (4)2.10 地面径流系数 (5)2.11 排水现状 (5)2.12 要求 (5)2.13 小组任务分配 (6)三、给水管网设计 (6)3.1 给水管网设计方案比较和确定 (6)3.1.1水源与取水点的选择 (6)3.1.2 取水泵站的位置 (6)3.1.3 水厂厂址选择 (6)3.1.4 输水管渠定线 (6)3.1.5 配水管网 (7)3.1.6 配水方案比较 (7)3.1.7 调节构筑物 (7)3.2 设计计算 (7)3.2.1 城市用水量计算 (8)3.2.2 管网水力计算 (9)3.2.3 二级泵设计计算 (14)四、排水管网设计 (19)4.1 排水管网设计方案的选择 (19)4.1.1排水体制的确定 (19)4.1.2方案确定 (19)4.2排水官网定线 (20)4.2.1污水管网的定线 (20)4.3排水管网设计计算 (21)4.3.1污水设计流量 (21)4.3.2污水管道的水力计算 (24)一、设计目的本课程设计是《给水排水工程及管网设计》课程教学的重要实践环节，其目的是加深理解所学知识，培养综合分析和解决实际管网工程设计问题的初步能力，使学生在设计、运算、绘图、查阅资料和使用设计手册、设计规范等基本技能上得到初步训练和提高。
二、设计要求和设计指标2.1 任务（1）规划区域内给水管网初步设计（用水量计算、主干管及干管走向定位、管网平差计算、给水主干管剖面图）；（2）规划区域内污水管网初步设计（管道定线和污水厂选址、各片区污水量计算、管道设计计算、污水管道平面图、污水主干管剖面图）。
给水排水管网系统第三版课程设计
给水排水管网系统第三版课程设计一、课程设计的概要本次课程设计主要涵盖以下几个方面：1.给水排水管道的设计与分析2.完整的管网系统设计3.土壤分析及基础同步设计通过课程设计的学习，学生将能够掌握给水排水管道的设计原理及方法，以及完成完整的管网系统设计的能力。
同时，能够了解土壤分析及基础同步设计的相关知识。
二、课程设计的详细内容1.前期准备包括学生对于课程的相关知识学习，了解给水排水管网系统的基本原理、土壤力学和基础同步设计知识等。
2.给水排水管道的设计与分析首先学生需要了解水量设计及计算，包括单户居民、商业用房机构、公共建筑设施等，应用市政设计规范进行管道设计和排水处理等。
3.管网系统设计在完成单个管道的设计和排水处理后，学生需要将不同区域之间的管道连接起来，形成完整的管网系统。
4.土壤分析及基础同步设计本部分需要学生学习土壤力学知识、基础同步设计的理论知识以及室内测评的方法，以确保管道安全、稳定的建立在土壤上。
5.课程实践学生在完成理论知识学习后，需要进行工程实践，将所学内容应用于实际设计中，以便于巩固知识并解决实际问题。
6.课程总结课程结束后，学生需要对本次课程进行总结，并将学习到的知识进行梳理，个人成长反思等。
三、成果表现1.给水排水系统设计方案2.管网系统设计方案3.土壤分析和基础设计方案4.实践报告或者技术报告四、课程设计的评分标准1.设计方案的完整性与实用性2.设计过程的规范性与合理性3.设计思路和解决问题的能力4.实践报告或者技术报告的撰写能力和规范性五、参考书目1.《城市排水工程设计规范》2.《给水排水工程设计规范》3.《土壤力学与基础设计》以上是本次给水排水管网系统第三版课程设计的基本内容，学生可以根据情况自行进行选择和安排。
给水排水管网系统课程设计
给水排水管网系统课程设计一、课程目标知识目标：1. 让学生掌握给水排水管网系统的基本组成、功能和原理，包括水源、输水管、配水管网、排水管网等关键环节。
2. 使学生了解给水排水管网系统的设计原则、施工要求及运行管理，理解城市给排水工程的重要性。
3. 帮助学生了解我国给水排水管网系统的发展现状及趋势，拓展学生的专业知识视野。
技能目标：1. 培养学生运用CAD等软件绘制简单的给水排水管网系统图的能力。
2. 提高学生分析给水排水管网系统问题、提出解决方案并进行优化设计的能力。
3. 培养学生运用所学知识解决实际工程问题的能力，提高学生的实践操作技能。
情感态度价值观目标：1. 培养学生对给水排水工程事业的热爱和责任感，激发学生为改善城市水环境作出贡献的意愿。
2. 增强学生的团队协作意识，培养学生在实际工程项目中与他人沟通、合作的能力。
3. 引导学生关注我国给水排水行业的发展，培养学生的社会责任感和使命感。
课程性质：本课程为实践性较强的专业课程，旨在培养学生的实际操作能力和解决实际问题的能力。
学生特点：学生已具备一定的水力学、水工结构基础知识，具有较强的学习兴趣和动手能力。
教学要求：注重理论与实践相结合，提高学生的专业知识水平和实践技能，培养学生的创新意识和团队协作能力。
通过本课程的学习，使学生能够具备从事给水排水工程设计与施工的基本能力。
二、教学内容1. 给水排水管网系统的基本概念与组成：包括水源、供水工程、排水工程的基本构成及其功能。
教材章节：第一章《给水排水工程概述》2. 给水排水管网的设计原则与施工要求：讲解管网设计的基本原则、施工技术及质量标准。
教材章节：第二章《给水排水管网设计原则与施工要求》3. 给水排水管网的运行与管理：介绍管网运行过程中应注意的问题、维护管理措施及应急处置方法。
教材章节：第三章《给水排水管网的运行与管理》4. 给水排水管网系统设计案例分析：分析典型的给水排水管网系统设计案例，提高学生的实际操作能力。
给排水课程设计管网
给排水课程设计管网一、教学目标本章节的给排水课程设计管网的教学目标分为三个维度：知识目标、技能目标和情感态度价值观目标。
1.知识目标：学生需要掌握管网系统的基本概念、结构组成、工作原理和设计方法。
具体包括管网的布局、管材的选择、阀门的类型和作用、管网的维护和管理等。
2.技能目标：学生能够运用所学知识进行给排水管网的初步设计和计算，具备解决实际问题的能力。
具体包括管网的水力计算、管段长度的确定、管径的选择、阀门的配置等。
3.情感态度价值观目标：培养学生对给排水管网工程的兴趣和热情，增强环保意识和社会责任感。
具体包括对给排水管网工程的重要性的认识、对工程质量和安全的重视、对环境保护的关注等。
二、教学内容本章节的教学内容主要包括给排水管网的基本概念、结构组成、工作原理、设计方法和维护管理。
1.给排水管网的基本概念：介绍给排水管网的定义、分类和功能，理解管网系统在给排水工程中的重要性。
2.结构组成：学习给排水管网的组成部分，包括水源、管道、阀门、泵站等，了解各部分的作用和相互关系。
3.工作原理：掌握给排水管网的工作原理，包括自流原理、压力原理等，理解管网系统的工作过程和运行规律。
4.设计方法：学习给排水管网的设计方法，包括水力计算、管段长度的确定、管径的选择等，掌握设计的基本步骤和要点。
5.维护管理：了解给排水管网的维护管理方法，包括巡检、维修、更新等，强调工程质量和安全的重要性。
三、教学方法为了提高教学效果，本章节将采用多种教学方法相结合的方式进行教学。
1.讲授法：通过教师的讲解，系统地传授给排水管网的基本概念、工作原理和设计方法。
2.案例分析法：通过分析实际案例，使学生更好地理解给排水管网的应用和维护管理。
3.实验法：学生进行实验操作，亲身体验给排水管网的工作过程，提高学生的实践能力。
4.小组讨论法：学生进行小组讨论，培养学生的团队合作能力和解决问题的能力。
四、教学资源为了支持本章节的教学，将准备以下教学资源：1.教材：选择合适的给排水管网教材，作为学生学习的主要参考资料。
给水排水管网系统第二版课程设计
给水排水管网系统第二版课程设计一、题目简介《给水排水管网系统》是水利水电工程专业的一门重要专业基础课。
本课程设计旨在通过实践操作，让学生了解管网系统在实际工程中的应用，提高学生的水利水电工程实践能力。
二、课程设计目标通过本课程设计，学生能够：1.掌握给水排水管网系统的设计原理和方法；2.熟悉常见给水排水管道材料及其使用范围；3.理解水泵工作原理及其选型；4.能够根据实际项目需要设计给水排水管网系统方案，并能够进行相关计算；5.掌握水力计算方法和流量计算方法；6.能够利用相关软件进行给水排水管网系统设计。
三、课程设计内容1. 给水排水管网系统设计流程1.1 剖析管网系统的组成结构以及分类方法。
1.2 掌握水力计算所需的基础概念和公式。
1.3 了解头损失的基本原理和计算方法。
1.4 熟悉水泵及其特性，并掌握水泵的选型。
1.5 掌握排水系统的计算方法和系统结构，并掌握排水设备的计算方法和选型。
2. 给水管道的设计2.1 了解给水管道的材料和安装技术。
2.2 掌握给水管道标准和规范。
2.3 掌握给水管道的设计方法，包括计算管道的水力损失、计算流量和管道直径。
2.4 根据现场实际情况设计给水管道系统方案。
3. 排水系统的设计3.1 了解排水管道的材料和安装技术。
3.2 掌握排水管道标准和规范。
3.3 掌握排水管道的设计方法，包括计算管道的水力损失、计算流量和管道直径。
3.4 根据现场实际情况设计排水管道系统方案。
4. 管网系统软件设计实践4.1 掌握相关的水利软件和工具。
4.2 基于计算机软件对给水排水系统进行设计和模拟分析。
四、课程设计要求1. 设计报告课程结束后，要求学生提交课程设计报告，包括设计方案、设计计算书、水力分析计算表格、设计软件结果分析、实验数据记录及分析、总结等。
2. 设计成果展示在课程期间，要求学生根据具体要求完成相应的设计任务，要求学生在规定时间内按照给定要求进行设计，必须完成设计任务并提交设计成品。
给水排水管网系统课程设计
给水排水管网系统课程设计目录第一章前言 31·设计任务 32 ·设计资料 42.1·城市概述 42.2·用水资料 42.2.1、居民生活用水变化曲线 42.2.2 、公共建筑、生产企业等集中用水量 52.2.3、设计内容 92.2.4、参考资料 10第二章设计计算书 111·设计计算 111.1·最高日设计用水量 111.2·最高日各小时用水量计算 121.3·最高日各小时用水量曲线 121.4·消防用水量计算 132·调节构筑物容积、个数、尺寸的计算 132.1·清水池 142.2·水塔容积和尺寸的计算 14 3·管网设计 153.1·方案一 153.1.1、管网定线 153.1.2、比流量,沿线流量和节点流量的计算 163.1.3、管段流量初始分配 183.1.4、管网平差与校核 203.1.4.1、最高日最大时管段流量分配平差 203.1.4.2、消防校核 223.1.4.3、事故时校核 233.1.4.4、最终校核调整平差25最终平差数据如下： 253.1.4.5、水泵选择 263.2. 27第一章前言1·设计任务江西某县给水管网系统扩大初步设计2 ·设计资料2.1·城市概述该县位于江西中部，整个县城区地势相对平坦，稍有起伏，其中东北角有一块高地（比其他地位高5m左右），县城南临自西向东流向的沙河。
自改革开放以来，工农业生产及县城建设迅猛发展，县区内建筑层数最高为六层，规划人口为5万人。
该区以地表水为水源，自来水厂建在上游（如图示）向整个县城供水。
绿地面积占城区面积的30%，每日下午15:00~17:00浇洒一次。
道路总面积占城区面积的20%，每日上午7:00~9:00，和15:00~17:00各浇洒二小时。
（绿化面积用水定额用1.0L/(d.m2)，浇洒道路用水定额用2.0L/(d.m2)）。
给排水管网系统课程设计教学大纲
《给排水管网系统课程设计》教学大纲一、基本信息课程名称：给排水管网系统课程设计英文名称：Design of Water andWastewater Distribution System 课程编号：C01256021 学时：2周学分：2 课程类别：专业主干课适用专业：给水排水科学与工程专业课程设计方式：校内集中先修课程：工程流体力学、泵及泵站、水文学与水文地质、给水排水管网系统二、目的与要求1. 目的：（1）消化和巩固《给排水管网系统》课程的基本理论和知识；（2）初步学习将理论知识应用于实际工程的方法与过程，培养理论与实际相结合，分析和解决问题的能力；（3）提高设计计算技巧和编写说明书能力；（4）为适应工作需要打下基础。
2. 要求：（1）对指导教师的要求①从事本专业工作，对本专业知识很了解，能解答学生提出的相关问题。
②指导教师负责指导课程设计的全过程，并对学生的设计成果、设计表现作出评价。
③指导教师应认真负责，树立正确教育思想，认真指导学生查阅文献，制定课程设计进度计划，及时检查学生工作进度状况，发现问题及时予以纠正，并对实际完成情况做好记录。
④指导教师在指导过程中应坚持教书育人，培养学生严谨、求实、勤奋、创新的工作作风，坚持教学基本要求，贯彻因材施教原则。
（2）对学生的要求①掌握设计规范。
完成课程设计之前先掌握有关设计规范。
②阅读设计参考书。
充分利用图书馆资源，借与课程设计有关的书籍作参考书并详细阅读。
③要有勤于思考、刻苦钻研的学习精神和严肃认真、一丝不苟、有错必改、精益求精的工作态度。
④独立完成任务书中规定设计内容。
严禁抄袭他人设计图纸或找他人代画设计图纸，一经发现一律按不及格记成绩，并根据学校有关规定予以处理。
⑤遵守学院相关规章制度。
三、课程设计基本内容包括给水管网、排水管网设计。
1.给水管网设计（1）用水量计算：确定用水量定额和最高日用水量，以及管网的设计流量。
（2）管网布置及水力计算：根据用户分布，合理布置管网形状，确定集中流量，计算比流量、沿线流量和节点流量；画出计算草图；再初步分配流量和按经济流速确定各管段的管径；进行平差计算，确定控制点,并把计算结果标示在计算草图上。
排水管网课程设计(排水工程上)
四川理工学院课程设计某县城排水管网课程设计学生：学号：专业：给水排水工程班级：11届2班指导教师：四川理工学院建筑工程学院二○一三年六月摘要排水管网是一个城市不可或缺的重要设施，根据采用排水方式的不同分为分流制和合流制。
本次设计采用的是截流式合流制。
将街坊、火车站和工厂的雨污混合污水一起经过干管转入岸边与大河平行的截流干管中，通过截流干管输送至污水处理厂，在截流干管上设置溢流井，排放暴雨后期的雨污混合污水，以减小截流干管下游的管径。
本次设计中简述了方案的选择对比、管线布置、工程量的选择和统计、设计原始资料和合流干管、截流干管的水力计算等。
关键词：排水管网；截流干管；雨污混合污水目录前言 (1)一．排水管网设计说明书 (2)1. 课程设计任务书及指导书 (2)1.1 设计范围和任务 (2)1.2 设计原始资料 (2)1.3 规划设计内容及要求 (3)1.4 设计成果要求 (3)1.5 设计参考资料 (4)2. 方案的选择和确定 (5)2.1 排水体制的确定 (5)2.2 工业废水与城市排水系统的关系选择 (6)2.3 污水处理方式及污水处理厂的确定 (6)3. 合流管网工程设计 (8)3.1 合流管网使用条件和定线 (8)3.2 合流管网的设计流量 (10)3.3 合流管网的水力计算 (18)3.4 合流管网工程量统计 (23)二．排水管网设计计算书 (24)1. 合流管网设计计算 (24)1.1 设计管段检查井地面标高 (24)1.2 排水区编号及其面积 (24)1.3 合流管网水力计算 (26)三．结束语 (31)参考文献 (32)致谢辞 (33)附录 (34)前言排水管网课程设计是依据批准的当地城镇总体规划及排水工程总体规划进行，按照基本建设程序及有关的设计规定、规程确定。
截流式合流制排水系统是由收集城市雨污混合污水的干管和截流干管以及溢流井等相应的一系列附属构筑物组成。
其主要内容包括：设计基础数据（如设计区人口密度、水体资料、工程地质条件等）、管道系统的平面布置、合流干管与截流干管的设计流量计算和水力计算、管道系统上某些附属构筑物的设计计算（如溢流井）、根据气象与地形条件，确定设计参数、划分排水区域等。
给水排水管网课程设计
课程设计说明书题目: 淮南市给水排水管道工程设计课程名称：给水排水管网系统院系：专业班级：环境10-1班学号：学生姓名：指导教师：2013年 6 月 13 日目录目录 (1)概述 (3)1．计划任务及原始资料 (4)2．给水综合设计计算及设计说明 (5)2.1.1、城市居民生活用水量 (5)2.1.2、工厂用水量 (6)2.1.3、消防用水量 (6)2.1.4、其他用水量 (6)2.1.5、未预见水量 (6)2.1.6、最高日总用水量 (6)2.2、管网定线 (6)2.2.1、确定水源、水厂、水塔（或高水位水池）的位置确定 (6)2.2.2、干管的走向和图形的确定 (7)2.3、管网水力计算 (7)2.3.1、确定管网计算情况 (7)2.3.2、根据每种计算情况每一管段的计算流量 (8)2.3.3、管网水力计算 (10)2.3.4、计算于管各节点上的实际自由水头 (15)3．排水综合设计计算及设计说明 (16)3.1排水系统体制的确定 (16)3.2 污水设计流量 (16)3.3 合流制管道水力计算 (17)4.心得体会 (19)5.参考文献 (20)课程设计任务书院系环境工程教研室2013年 6 月 13 日概述给水系统设计时，首先须确定该系统的供水规模和供水量。
因为系统中的取水、水处理、泵站和管网等设施的确定都须参照设计用水量，从而确定工程的规模及正确选择各级工艺的设计参数和水处理工艺的流程，从而使水质、水压、水量满足用户的使用要求。
城市设计用水量主要包括居住区的生活用水和由城市给水系统供给的工业生产用水和职工的生活用水与淋浴用水，还有全市性的公共建筑和设施用水、浇洒道路和大面积绿化用水以及消防时用水。
在城市与工业企业给水工程中，给水管网在整个工程总投资中占有很大比重，一般约为50%－80%，因此给水管网设计的正确与否，不仅关系到供水安全，也直接影响到给水工程的造价。
在城镇，从住宅、工厂和各种公共建筑物中不断排出各种各样的污水和废弃物，需要及时妥善地排除、处理或利用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
、设计题目
某县城区给水排水管网工程设计
二、设计任务及内容
（一）给水管网工程设计
三、应完成的设计成果
1. 设计说明计算书一份（50页左右。
包括设计说明、水量、水力计算表格及草图）
2. 铅笔绘图纸3张
① 绘制给水排水管网总平面布置图一张 ② 给水管网某一管段的纵断面图一张
比例
横1:1000 纵1:100
③ 排水管道某一干管纵剖面图一张
四、设计原始资料
第一部分任务书
m
2 3 4
5 6
7o
水质不好，故近期不考虑采用地表水作为水源。
1. 2. 确定设计规模 进行输配水管网定线 3. 确定水塔或水池调节容积 4. 进行管网水力计算
确定二级泵站扬程和设计流量
5. （二）排水管道工程设计
1. 2. 3. 4.
选择该县城排水体制；
城市污水和雨水管道系统的定线; 城市污水管段和管段的流量计算; 城市污水管段和管段的设计.
比例
横 1:1000 纵 1:100
1.县城平面图（A 图）
该县城为我国西北地区一小县城，城内有工厂数家及部分公共建筑。
居民区居住人口在规划期内近期按
2.64万 人/平方公里设计，远期按 最高建筑为六层楼，室内有完善的给排水设备，给水普及率为近期 综合生活用水量时变化系数为
K h 为1.5 O 4.92万 人/平方公里考虑。
85 %，远期 90
%o
10
年最高温度39 C ，年最低温度-8C
最大冰冻深度 1.0m
最大积雪深度0.4m 土壤性质：(最低处)
0.4m-0.8m 垦殖土 0.8 m -3.8m 粘沙土
932(1 1.292 Ig P) q
0 7
(t 8.22)
(9) (10) 地基承载力 2.0Kg/cm 2
(11) 可保证二级负荷供电 8.地面水系：
(1) 最高水位31.5 (2) 最低水位 27.5 (3) 常水位 29.0
9.材料来源及供应：本地区自产砖、混凝土及混凝土管。
3 浇洒道路面积30万
用户对水量、水压要求一览表
1 2 3 4 5 6 7 8 9
注：每班8小时
序号
(2) (6) (7) (8)
3.8 m -8 m 中沙及砂石
地下水位深度：10.0m (最浅) 地震等级：中国地震划分为七级地震区
该县城暴雨强度公式 地面径流系数0=
0.40
附表1
2. 规划期内大用户对水量、水质和水压要求资料见用户对水量、水压要求一览表（表
4. 绿地面积50万m2o
5. 其它按规范要求确定。
6. 该区地表水污染严重，
7. 气象资料
（1 ）主导风向：夏季东南风，冬季东北风
10。
