底座板施工测量软件解决方案
底座板混凝土施工测量无砟轨道基准点(GRP)测量
底座板混凝土施工测量无砟轨道基准点（GRP）测量学生姓名：学号：指导教师：职称：教授专业：工程测量技术系（部）：测绘工程系二○一三年五月黄河水利职业技术学院学生毕业设计指导教师意见底座板混凝土施工测量无砟轨道基准点（GRP）测量（黄河水利职业技术学院，河南开封475003）摘要本次实习在武汉锐进铁路发展有限公司，所做的是沪昆高铁的江西标段线路，实习主要进行的是沪昆高铁底座板混凝土施工测量以及无砟轨道基准点（GRP）测量。
底座板混凝土施工测量实际上就是根据视线高法，采用TribleDINI03电子水准仪的中间点测量模式，根据桥梁防护墙的距离以每2m为一段距离算一个点，测量出模板的高程。
当混凝土凝固打磨完成之后，下面的测量工作就是GRP放样了，此时放出来的位置不是很精确，要经过后期的精确测量才能获取真正的GRP坐标。
放样完毕之后，就要把GRP标志嵌入混凝土内，首先要在已标志的地方用钻井钻一个眼，使GRP铁钉刚好放入其内，然后用粘合剂粘住，不能有任何移动。
做好之后，我们就可以对GRP进行平面坐标测量和高程测量了。
测量GRP平面坐标采用后方交会的方法进行设站，设站需要两个CPIII控制点坐标。
但是每次要八个CPIII去控制定向。
在测量坐标的时候，通常对GRP点位坐标要进行三个测回的测量，对CPIII控制点要进行四个测回的测量。
对于高程测量，，采用“后前”的观测程序和中间点测量的方法，往返测获取GRP的高程。
关键词：视线高；中间点；后方交会；GRP；目录1绪论 (1)1.1 测区概况 (1)1.2 工作内容 (1)1.3技术依据 (3)2CPIII控制点简介 (4)2.1平面控制网 (4)2.2高程控制网 (5)2.3 CPIII 控制点布设 (5)2.4 CPⅢ控制点的安装 (8)2.5 CPⅢ控制点编写 (8)3底座板混凝土模板标高测量 (9)3.1无砟轨道介绍 (9)3.2底座板混凝土施工 (10)4GRP简介 (17)4.1 GRP埋设 (17)4.2 GRP 编号 (19)4.3 GRP 的测量要求 (19)5GRP平面坐标测量 (21)5.1 GRP测量的要求 (21)5.2 GRP测量仪器操作 (24)5.3测GRP时遇到的问题及处理方法 (27)6GRP高程测量 (29)6.1 GRP 高程测量主要技术要求 (29)6.2 高程数据处理方法 (30)6.3 GRP高程测量 (30)7仪器设备与人员组织 (32)7.1 仪器设备 (32)7.2 人员组织 (33)结束语 (34)致谢 (35)参考文献 (36)黄河水利职业技术学院毕业设计报告1 绪论1.1 测区概况沪昆高速铁路是国家《中长期铁路网规划》中“四纵四横”的快速客运通道之一，也是中国东西向线路里程最长、影响范围大、经过省份最多的高速铁路，途经上海、杭州、南昌、长沙、贵阳、昆明等6座省会城市及直辖市，线路全长2264公里，长度仅次于中国最长高速铁路的京港高速铁路，是中国东西向线路里程最长、经过省份最多的高速铁路。
型板式无砟轨道底座板施工作业指导书

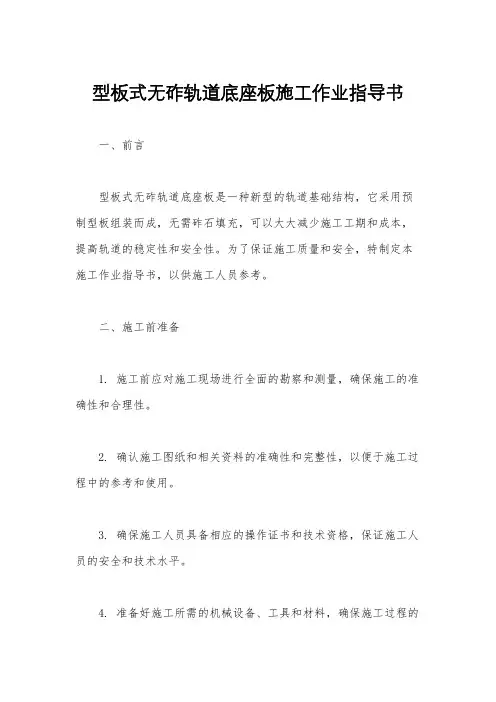

型板式无砟轨道底座板施工作业指导书一、前言型板式无砟轨道底座板是一种新型的轨道基础结构，它采用预制型板组装而成，无需砟石填充，可以大大减少施工工期和成本，提高轨道的稳定性和安全性。
为了保证施工质量和安全，特制定本施工作业指导书，以供施工人员参考。
二、施工前准备1. 施工前应对施工现场进行全面的勘察和测量，确保施工的准确性和合理性。
2. 确认施工图纸和相关资料的准确性和完整性，以便于施工过程中的参考和使用。
3. 确保施工人员具备相应的操作证书和技术资格，保证施工人员的安全和技术水平。
4. 准备好施工所需的机械设备、工具和材料，确保施工过程的顺利进行。
5. 制定施工计划和安全措施，确保施工过程的安全和有序进行。
三、施工过程1. 地基处理：根据设计要求，对施工现场的地基进行处理，确保地基的平整和稳固。
2. 基础安装：根据施工图纸，进行基础底座板的安装，确保底座板的位置和高度符合设计要求。
3. 型板组装：将预制的型板按照设计要求进行组装，确保型板之间的连接牢固和密合。
4. 固定安装：将组装好的型板固定在基础底座板上，确保型板的稳固和牢固。
5. 检查验收：对施工过程进行全面的检查和验收，确保施工质量和安全。
四、施工注意事项1. 施工过程中，严格按照设计要求和施工图纸进行操作，确保施工的准确性和合理性。
2. 施工现场应设置明显的安全警示标志，确保施工人员的安全和施工现场的安全。
3. 施工过程中，应严格按照施工计划进行操作，确保施工过程的有序和安全进行。
4. 施工现场应保持整洁和干净，确保施工人员的安全和施工设备的正常使用。
5. 施工过程中，应加强对施工人员的安全教育和培训，确保施工人员的安全意识和技术水平。
五、施工结束1. 施工结束后，对施工现场进行全面的清理和整理，确保施工现场的整洁和安全。
2. 对施工质量进行全面的检查和验收，确保施工质量的合格性和安全性。
3. 对施工过程进行全面的总结和评估，总结经验教训，提出改进建议。
桥梁底座板施工方案

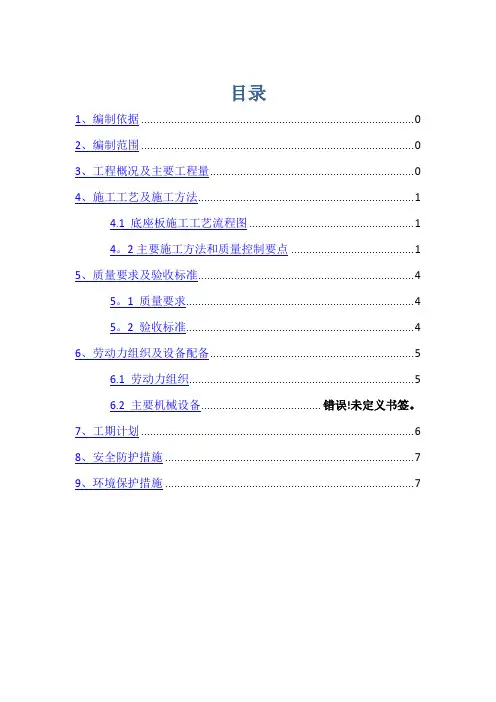

目录1、编制依据 02、编制范围 03、工程概况及主要工程量 04、施工工艺及施工方法 (1)4.1 底座板施工工艺流程图 (1)4。
2主要施工方法和质量控制要点 (1)5、质量要求及验收标准 (4)5。
1 质量要求 (4)5。
2 验收标准 (4)6、劳动力组织及设备配备 (5)6.1 劳动力组织 (5)6.2 主要机械设备........................................ 错误!未定义书签。
7、工期计划 (6)8、安全防护措施 (7)9、环境保护措施 (7)底座与凸型挡台施工专项方案1、编制依据1、《高速铁路轨道工程施工质量验收标准》(TB10754—2010）.2、《高速铁路轨道工程施工技术指南》（铁建设[2010］241号）。
3、《铁路混凝土工程施工技术验收标准》（TB10424—2010）.4、《桥梁地段CRTSⅠ型板式无砟轨道通用设计图》宁安施图(轨）—6。
2、编制范围本施工方案适用于宁安铁路NASZ—4标，扁担河特大桥范围内桥上CRTSⅠ型板式无砟轨道底座板与凸型挡台施工。
3、工程概况及主要工程量扁担河特大桥全长13593.735m，其中包括24。
6m长简支梁19孔，32.6m 长简支梁398孔，（18+24+18）m连续钢构梁1处.桥上底座板为C40钢筋混凝土结构，宽度2.80m，直线地段平均高度201mm，曲线地段根据超高设计情况计算确定。
本桥最大超高75mm.主要工程数量如下表:表1 跨向山专用线特大桥主要工程量数量表4、施工工艺及施工方法4.1 底座板施工工艺流程图底座板施工工艺流程图4。
2主要施工方法和质量控制要点4.2。
1施工准备1、施工前熟悉相关设计文件,图纸并复核.2、路基、桥梁、过渡段应有工程质量检验合格资料，下部施工单位提供有关的沉降变形观测资料及评估报告。
3、轨道板底座应在CPⅢ控制网建立之后开始施工放样，并准备施工中相关测量资料。
轨道底座板施工工法

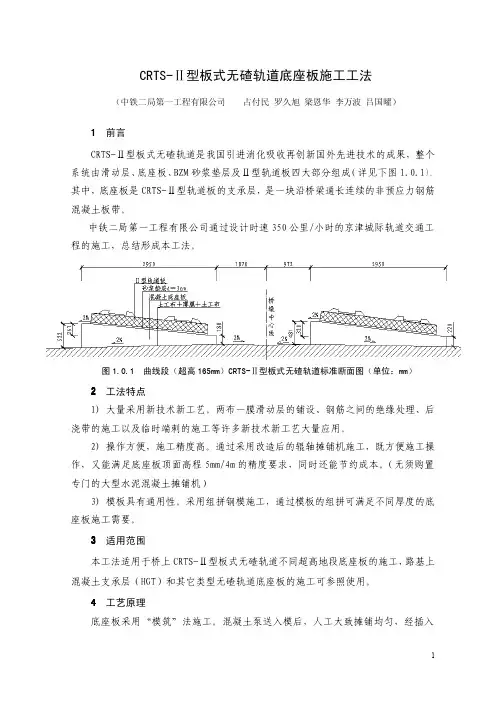

CRTS-Ⅱ型板式无碴轨道底座板施工工法（中铁二局第一工程有限公司占付民罗久旭梁恩华李万波吕国曜）1前言CRTS-Ⅱ型板式无碴轨道是我国引进消化吸收再创新国外先进技术的成果，整个系统由滑动层、底座板、BZM砂浆垫层及Ⅱ型轨道板四大部分组成（详见下图1.0.1）。
其中，底座板是CRTS-Ⅱ型轨道板的支承层，是一块沿桥梁通长连续的非预应力钢筋混凝土板带。
中铁二局第一工程有限公司通过设计时速350公里/小时的京津城际轨道交通工程的施工，总结形成本工法。
图1.0.1曲线段（超高165mm）CRTS-Ⅱ型板式无碴轨道标准断面图（单位：mm）2工法特点1)大量采用新技术新工艺。
两布一膜滑动层的铺设、钢筋之间的绝缘处理、后浇带的施工以及临时端刺的施工等许多新技术新工艺大量应用。
2)操作方便，施工精度高。
通过采用改造后的辊轴摊铺机施工，既方便施工操作，又能满足底座板顶面高程5mm/4m的精度要求，同时还能节约成本。
（无须购置专门的大型水泥混凝土摊铺机）3)模板具有通用性。
采用组拼钢模施工，通过模板的组拼可满足不同厚度的底座板施工需要。
3适用范围本工法适用于桥上CRTS-Ⅱ型板式无碴轨道不同超高地段底座板的施工，路基上混凝土支承层（HGT）和其它类型无碴轨道底座板的施工可参照使用。
4工艺原理底座板采用“模筑”法施工。
混凝土泵送入模后，人工大致摊铺均匀，经插入式振捣器捣固后，用辊轴式摊铺机提浆整平，最后用铝合金刮尺刮平，从而确保底座板顶面的施工精度。
由于摊铺机具有较大的自重和偏心激振力，混凝土面局部高低不平的地方在振动液化过程中可以自动挤平。
针对大超高地段，摊铺机在行驶过程中会发生横向位移的特点，必须对摊铺机进行技术改造，改造的核心内容是增加摊铺机的横向限位装置，阻止摊铺机施工时，机器往低侧滑移脱离模板。
具体办法是在超高侧模板顶面加焊5#角钢，摊铺机上增设卡位轮，摊铺机行走时卡位轮以角钢为行走轨道，以保证施工过程中摊铺机不会往低侧滑移，达到横向限位目的。
底座板试验段施工方案

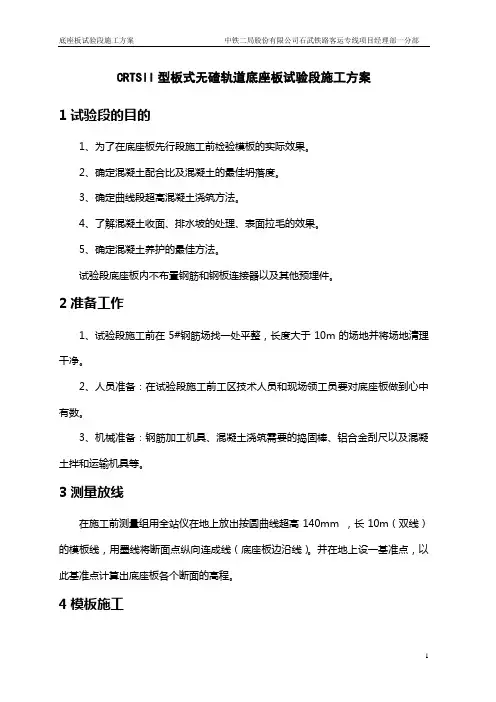

CRTSII型板式无碴轨道底座板试验段施工方案1试验段的目的1、为了在底座板先行段施工前检验模板的实际效果。
2、确定混凝土配合比及混凝土的最佳坍落度。
3、确定曲线段超高混凝土浇筑方法。
4、了解混凝土收面、排水坡的处理、表面拉毛的效果。
5、确定混凝土养护的最佳方法。
试验段底座板内不布置钢筋和钢板连接器以及其他预埋件。
2准备工作1、试验段施工前在5#钢筋场找一处平整，长度大于10m的场地并将场地清理干净。
2、人员准备：在试验段施工前工区技术人员和现场领工员要对底座板做到心中有数。
3、机械准备：钢筋加工机具、混凝土浇筑需要的捣固棒、铝合金刮尺以及混凝土拌和运输机具等。
3测量放线在施工前测量组用全站仪在地上放出按圆曲线超高140mm ，长10m（双线）的模板线，用墨线将断面点纵向连成线（底座板边沿线）。
并在地上设一基准点，以此基准点计算出底座板各个断面的高程。
4模板施工测量组将线放好以后，在模板线的地方每隔50cm用电钻打一个10cm左右φ20的孔用来加固模板。
端头用竹胶板封闭并固定。
模板压线并挂线立模，精度为宽度+10mm，高程±3mm。
模型采用螺栓支垫调平，底座板中间设带调节螺栓的支撑杆。
支立侧模必须保证模板靠混凝土面光滑无锈迹，并涂刷脱模剂，模板安装要线条平顺，相邻模板错台不超过1mm，接缝严密。
5混凝土施工底座板混凝土按选定的施工配合比配制，要求为C30低弹模混凝土（弹性模量不宜超过31500Mpa ），混凝土施工前所使用的原材料砂、石、水泥、拌合水、外掺料、外加剂等按有关规定严格控制，经检验合格方可用于施工中。
底座板混凝土采用搅拌站集中拌制，利用混凝土罐车运输至现场。
混凝土的振捣采用人工插入式振捣器振捣，用铝合金刮尺整平混凝土面。
混凝土在一般情况下应振捣到没有气泡冒出和表面泛浆为止，然后将振动棒慢慢的沿垂直方向从混凝土中拔出，其插入孔必须自己封闭。
采用50捣固棒，插入间距不大于50cm ，振动棒的作用范围必须交叉重叠。
建筑底层施工测量方案

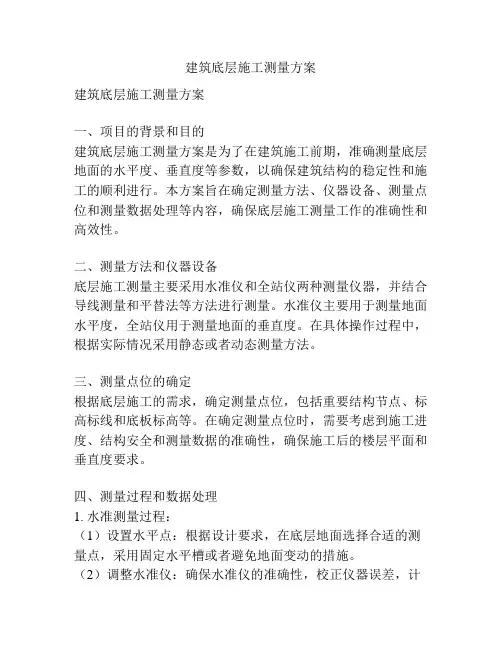

建筑底层施工测量方案建筑底层施工测量方案一、项目的背景和目的建筑底层施工测量方案是为了在建筑施工前期，准确测量底层地面的水平度、垂直度等参数，以确保建筑结构的稳定性和施工的顺利进行。
本方案旨在确定测量方法、仪器设备、测量点位和测量数据处理等内容，确保底层施工测量工作的准确性和高效性。
二、测量方法和仪器设备底层施工测量主要采用水准仪和全站仪两种测量仪器，并结合导线测量和平替法等方法进行测量。
水准仪主要用于测量地面水平度，全站仪用于测量地面的垂直度。
在具体操作过程中，根据实际情况采用静态或者动态测量方法。
三、测量点位的确定根据底层施工的需求，确定测量点位，包括重要结构节点、标高标线和底板标高等。
在确定测量点位时，需要考虑到施工进度、结构安全和测量数据的准确性，确保施工后的楼层平面和垂直度要求。
四、测量过程和数据处理1. 水准测量过程：（1）设置水平点：根据设计要求，在底层地面选择合适的测量点，采用固定水平槽或者避免地面变动的措施。
（2）调整水准仪：确保水准仪的准确性，校正仪器误差，计算测量基线和测站标高。
（3）测量水准高差：按照设计要求，依次进行水平尺和测距尺等工具进行水准高差的测量。
（4）记录测量数据：在测量过程中，记录和保存测量数据，包括基线长度、高差值和测站标高等信息。
2. 全站仪测量过程：（1）设置基准点：在底层地面选择合适的基准点，确保基准点的稳定性和高度准确性。
（2）调整全站仪：校准全站仪的水平和垂直度，确保仪器的准确性。
（3）测量地面垂直度：按照设计要求，选取合适的测量点位，使用全站仪进行测量，记录数据。
（4）数据处理：根据测量数据，计算出地面的垂直度参数，包括标高、倾斜度和偏差等。
五、安全措施和质量保证在实施底层施工测量过程中，应遵守相关的安全规定和操作规程，保障施工人员的人身安全。
同时，还需注重质量把控，定期检验和校准仪器设备，确保测量数据的准确性和可靠性。
六、总结和展望底层施工测量方案是建筑施工的重要环节，通过合理选择测量方法和仪器设备，准确测量地面的水平度和垂直度参数，能够保障建筑结构的稳定性和施工的顺利进行。
支承层、底座板施工方法
支承层施工：5.施工方案及顺序安排本管段正线无碴轨道路基段支承层混凝土设计等级为C15干硬性混凝土，混凝土由3#搅拌站就近供应。
其性能满足《客运专线铁路无砟轨道支承层暂行技术条件》（科技基【2008】74号）要求。
采用立模（25cm槽钢）现场浇筑的方法施工。
支承层采用左右线交替施工，先进行左线支承层施工，左线施工100mm后再进行右线支承层施工然。
支承层养护7天以上且待砼强度达到80％时，道床作业班组开始施工道床。
6.施工程序与工艺流程6.1 施工程序按照规范、兰新公司要求对本段路基进行变形沉降评估，评估通过后，进行CPIII点的埋设和测设工作，CPIII测量控制点路基段设在接触网基础上，CPIII控制网评估通过后进行路基支承层施工。
6.2 工艺流程路基段支承层采用模筑法施工，工艺流程见“路基段支承层施工工艺流程图”。
6.2.1 沉降变形评估在施工轨道支承层前，通过兰新公司组织的沉降变形评估，确保路基沉降及承载力满足要求、评估结果合格后，方可进入下道工序的施工。
6.2.2 下部结构物的检查在施工支承层前，对基床表层进行一次全面和彻底的检查，检查验收合格后，方可进入下一工序。
如有不合格项，必须经过处理合格后方可进一步施工。
检查核实内容如下：1）在支承层施工前还应认真核查是否有路基预埋过轨管是否有漏埋、错埋情况，如有不合格项，必须经过处理合格后方可进一步施工；2）路基护肩、电缆槽和相关四电工程施工完成后；3）在支承层施工前应对基床表层进行一次系统的复核，合格后方可进行支承层混凝土施工。
复核内容有：①检测基床表层级配碎石压实质量符合设计要求；②路基面中线、高程、宽度及平整度符合设计要求。
6.2.3测量放样支承层施工测量以CPⅢ控制点为依据，每10m放一个断面，每个断面4个点。
放出的点位用水泥钉标识，并洒上石灰粉保护，作为模板安装控制的依据。
6.2.4 基底的清理和湿润对将要浇筑轨道支承层的基底，进行清理和压实，确保基底坚固后，洒水湿润。
高铁轨道板、底座板脱空及缺陷检测技术方案
高铁轨道板、底座板脱空及缺陷检测技术方案
（1）背景
轨道板是指结构型式为板体的，用以支承和固定钢轨的，将列车通过钢轨传递的载荷分布给板下基底的新型轨下部件。
轨道板离缝与路基填料、列车荷载、施工控制以及运营环境等因素密切相关且长期暴露于自然环境中,受列车荷载冲击、温度循环以及水的侵害等作用,砂浆层与轨道板间易产生离缝,同时长期巨大的荷载会导致轨道板和底座板逐步劣化，导致行车稳定受到影响。
高铁轨道板、底座板脱空及缺陷将导致承载力过低、道床板破裂、支撑层破裂、道床板挠曲变形、层间空隙，道床板破裂。
为此综合检测评定轨道系统损伤以及进行有效的维修工作尤为重要。
（2）检测依据
1、《铁路混凝土工程施工质量验收标准》（TB10424-2010）
2、《高速铁路轨道工程施工质量验收标准》（TB10754-2010）
（2）测试原理
冲击回波法：通过冲击方式产生瞬态冲击弹性波并接收冲击弹性波信号，通过分析冲击弹性波及回波的波速、波形和制品频率等参数的变化，判断混凝土结构的厚度或内部缺陷的方法。
当被测对象存在缺陷或离缝时，冲击弹性波信号会产生反射，通过对信号的提取及分析，最终可确定缺陷面积及位置。
检测原理示意图
（4）工程案例。
