初中九年级物理电路图练习题(连线和画图)
初中物理电路图练习题及答案(最新最全)
《电路图》练习题（附答案）一、单选题（每题3分，共36分）1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是（）A．只有L1发光 B．只有L2发光C．L1、L2都发光 D．L1、L2都不发光2、如图四个电路图中，与下面实物图对应的是（）3、如图所示的电路，下列分析正确的是（）A．若S1、S2、S3都闭合时，则L1、L2并联B．若S1、S2、S3都闭合时，则L1、L2串联C．S3断开、S1、S2闭合，L1、L2并联D．S1闭合、S2、S3断开，L1、L2串联4、如图所示的四个电路中，开关能使L1、L2两盏灯同时发光和熄灭的是（）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是（）A．安全用电的原则是不接触低压带电体，不靠近高压带电体B．只有不高于220 V的电压才是安全的C．家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能，下列说法中正确的是（）A、导体和绝缘体都容易导电B、大地、人体、油都是导体C、橡胶、塑料、碳都是绝缘体D、导体和绝缘体之间没有绝对的界限7、图中，若L2的灯丝断了，而电路其他部分完好，则开关S闭合后（）A．L1发光，L2不发光B．L1不发光，L2发光C． L1和 L2都发光D．L1和 L2都不发光L2L1L2L1L2L1L2L1A DCBL2L1S1S3S28、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。
物理电路画图试题及答案
物理电路画图试题及答案一、单选题1. 在串联电路中，下列哪个元件的电阻值对整个电路的总电阻影响最大？A. 电阻值最小的元件B. 电阻值最大的元件C. 所有元件的电阻值相等D. 无法确定答案：B2. 并联电路中，如果一个支路的电阻增大，整个电路的总电阻将如何变化？A. 增大B. 减小C. 保持不变D. 无法确定答案：B二、填空题1. 在电路中，电流的单位是________。
答案：安培2. 欧姆定律的公式是________。
答案：V = IR三、判断题1. 电压表应该并联在电路中使用。
（）答案：正确2. 电流表应该串联在电路中使用。
（）答案：正确四、简答题1. 请简述串联电路和并联电路的区别。
答案：串联电路中，所有元件首尾相连，电流在电路中只有一个路径，总电阻等于各元件电阻之和；并联电路中，元件两端分别连接，电流有多条路径，总电阻小于任何一个分支电阻。
五、画图题1. 根据题目描述，画出以下电路图：- 一个电源，电压为12V- 两个电阻，分别为10Ω和20Ω，串联连接- 一个电流表，串联在电路中- 一个电压表，测量电源两端电压答案：（此处应附上电路图，由于文本格式限制，无法直接展示电路图）六、计算题1. 已知一个电路由一个6V的电源和两个电阻串联组成，其中一个电阻为4Ω，另一个电阻为6Ω。
求电路中的总电流。
答案：总电流I = V / (R1 + R2) = 6V / (4Ω + 6Ω) = 0.6A2. 一个并联电路由两个电阻组成，电阻值分别为8Ω和12Ω。
如果电源电压为24V，求通过每个电阻的电流。
答案：通过8Ω电阻的电流I1 = V / R1 = 24V / 8Ω = 3A 通过12Ω电阻的电流I2 = V / R2 = 24V / 12Ω = 2A。
初中物理电流和电路作图题专题训练(含答案解析)
初中物理电流和电路作图题专题训练题号一、作图题二、综合题总分得分一、作图题1、根据图14中所示的实物连接图，在方框内画出电路图。
2、请画出如图18所示实物电路的电路图。
3、根据图中所示的实物连接图，在方框内画出电路图．4、根据如图所示的实物连线图，画出对应的电路图。
（要求连线要横平竖直，尽量使电路图简洁美观）5、根据如图所示的实物连线图，在虚线方框中画出对应的电路图．6、根据电路实物图画出电路图7、将图5中的各器材按要求连成电路。
要求：（1）两开关都闭合时两灯都亮，（2）只闭合S1时只有L1灯亮，（3）只闭合S2时两灯都不亮。
评卷人得分8、根据图1所示电路图连接实物图（图2）9、连接图1中的电路图，画出图2的电路图10、如图11按照图甲的电路图，在图乙中连接实物电路，要求选择正确的量程，导线不得相交。
11、根据题意作图。
（1）在下图甲中画出电路图中的电流方向，并连接图乙的实物图。
请根据实验电路，在图方框内画出电路图．12、图16所示的实物中，若S1、S3断开，S2闭合，请在下面虚线框中画出其对应的电路图。
13、根据电路图用笔画线把电路元件连接起来．14、根据电路图用笔划线连接实物图15、如图所示，甲图是小华同学连接的电路，闭合开关后小灯泡能亮吗？若不能，请你帮她在乙图中，连接正确的电路并在丙图方框中画出电路图．16、在连接电路过程中，开关应该处于状态，如下图，并根据电路图乙，把图甲的实物图连接正确. 17、请按照图乙所示的实物图画出电路图．18、在下图甲中画出电路图中的电流方向，并连接图乙的实物图。
19、LED手电因其发光效率高、亮度强越来越受到人们的欢迎．如图16所示的LED手电有5个LED灯泡．使用时，闭合开关，5个LED灯泡同时发光；断开开关，5个LED灯泡同时熄灭。
若将其中任意一个灯泡取下，开关的控制效果以及其它灯泡的发光情况均不受影响。
请你尝试画出该LED手电的内部电路图。
（LED灯泡用一般的灯泡符号表示即可）20、根据如图1所示的实物连线图，在图2的方框内画出对应的电路图．21、如图所示，是小明同学设计的门铃电路，请你在虚线框内画出这个门铃的完整电路图.22、画出对应的电路图．23、根据实物图，在虚线框内画出电路图．24、如图所示，甲图是小华同学连接的电路，闭合开关后小灯泡能亮吗？若不能，请你帮她在乙图中，连接正确的电路并在丙图方框中画出电路图．25、请根据图14所示的实物连接图，画出对应的电路图。
第14章 小专题一 连电路、画电路图及电路设计
类型二 电路设计
9．某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小 灯泡L，开关S2只控制吸尘用的电动机M。如图所示的四个电路 图中，符合上述要求的是( D )
10．一般家庭卫生间都安装有照明灯和换气扇，使用时，有时需要 它们各自独立工作，有时又需要它们同时工作。下列电路图中，符 合上述要求的是( D )
类型一 连电路、画电路图 1．如图甲所示是玩具电风扇的电路图，请在图乙中连接实物，并在 图中标出电流路径。
2.如图为某电路的示意图，请在虚线框内画出这个电路的电路图。
3．用笔画线代替导线，将图中两灯分别按要求组成电路。(开关控制整 个电路)
4．小明同学根据如图甲所示的电路图，已部分完成了在图乙中实物的连 接，请你用笔画线帮他继续完电路
小专题一 连电路、画电路图及电 路设计
连电路、画电路图以及电路的设计是本章重点内容，也是中考的热点考题。 方法技能：连电路和画电路图，不能看一根线连(画)一根线，看一个元件连 (画)一个元件，应先分析出电流的路径，再根据电流的路径连线或画图。 设计电路应根据题目要求，结合串并联电路的特点进行思考。
5．用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连 接起来(导线不允许交叉)。
6．请在右边方框中画出图所对应的电路图。
7．将图中的各电路元件连接起来。要求R1与R2并联，开关S1控制R1和 R2，开关S2只控制R2。
8．在如图电路中，更改一条导线(在需要更改的导线上打“×”后，再 用笔画线连接)，使开关S闭合后，图中两灯并联。(连线不能交叉)
13.近年来，遵义市新增了不少新能源公交车，在公交车后门的两 侧扶手上，各装有一个按钮(相当于一个开关)，想要下车的乘客 只要按下任何一个按钮，装在驾驶台上的指导灯都会发光，提醒 司机有乘客需要下车。请设计一个符合要求的电路图(已画出指导 灯和电源，如图所示)。

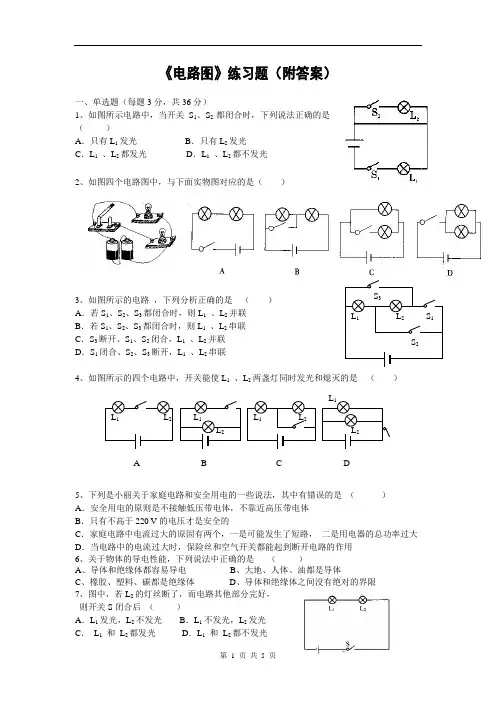

(完整版)初中物理电路图练习题及答案
l l《电路图》练习题（附答案）一、单选题（每题3分，共36分）1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是（）A ．只有L 1发光B ．只有L 2发光C ．L 1 、L 2都发光D ．L 1 、L 2都不发光 2、如图四个电路图中，与下面实物图对应的是（）3、如图所示的电路 ，下列分析正确的是 （ ）A ．若S 1、S 2、S 3都闭合时，则L 1 、L 2并联B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 （）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ）A ．安全用电的原则是不接触低压带电体，不靠近高压带电体B ．只有不高于220 V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能，下列说法中正确的是 （ ）A 、导体和绝缘体都容易导电 B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体 D 、导体和绝缘体之间没有绝对的界限7、图中，若L 2的灯丝断了，而电路其他部分完好， 则开关S 闭合后 （ ）A ．L 1发光，L 2不发光B ．L 1不发光，L 2发光C ． L 1 和 L 2都发光D ．L 1 和 L 2都不发光A DC B8、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( )A 、家用电器不能工作 B 、家用电器的寿命会缩短C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
(完整版)初中物理电路图练习题及答案
《电路图》练习题（附答案）一、单选题（每题3分，共36分）1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是 （ ）A ．只有L 1发光B ．只有L 2发光C ．L 1 、L 2都发光D ．L 1 、L 2都不发光2、如图四个电路图中，与下面实物图对应的是（ ）3、如图所示的电路 ，下列分析正确的是 （ ）A ．若S 1、S 2、S 3都闭合时，则L 1 、L 2并联B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 （ ）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ） A ．安全用电的原则是不接触低压带电体，不靠近高压带电体 B ．只有不高于220 V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是 （ ）A 、导体和绝缘体都容易导电B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限 7、图中，若L 2的灯丝断了，而电路其他部分完好， 则开关S 闭合后 （ ）A ．L 1发光，L 2不发光B ．L 1不发光，L 2发光C ． L 1 和 L 2都发光D ．L 1 和 L 2都不发光L 2 L 1L 2 L 1 L 2 L 1 L 2 L 1 A DC B L 2 L 1 S 1 S 3 S 28、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
初中物理电路画图题(电流表、电压表、滑动变阻器)
1.根据电路图，以笔画线代替导线，将实物图连成实验电路．(电压表用0～15 V的量程电流表用0～0.6 A的量程).
2.在图所示的电路中有一根导线尚未连接，请以笔画线代替导线补上。
补上后要求，当滑动变阻器的滑片P向右移动时，电压表的示数增大。
画出来电路图。
3.在电路图中填上适当的电表。
4.找出来电路的错误。
5.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.
6.按电路图连接实物图
7.如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流。
请画出电路图并连接实物图。
8.根据实物图画电路图。
九年级物理全册 第十五章(电流和电路)电学作图练习 试题
轧东卡州北占业市传业学校电学作图题
班级
1、根据以下实物图，画出对应电路图．
2、用以下器材：电源；电灯L1、L2；开关K1、K2；导线组成电路，画出电路图并要求：
⑴只要断开K1，即使K2闭合，L2不亮
⑵K1、K2同时闭合，L1、L2同时亮
⑶K1、K2同时断开，L1、L2同时灭
⑷当K1闭合时，L1一定亮，L2可能不亮
3、图中的元件位置不动，组成电路，要求L1、L2并联，K为总开关．
4、按图中所示电路．画出电路图．
5、根据图中的实物连接图画出电路图，并标出电流方向．
6、将图中所给元件组成一个电路，要求K1 控制L1
，K2控制L2，元件不许移动．
7、根据图所示的电路图连接实物图．
8、用线条代替导线，将图中的电器元件连成电路．要
求：⑴开关K1只控制电灯L1，开关K2只控制
L2 ．⑵共用一个电池组．
9、下面是已连接的实物图，请你画出它的电路图．
10、有电池、灯泡、电铃各一个，电键两个，要求安装一个电铃电路，当前门或后门来客人时，电铃都响，并能分清前门来人还是后门来人．画出电路图。
(新)初中九年级物理中考典型电路作图题20道(含答案及解析)汇编
（新）初中九年级物理中考典型电路作图题20道（含答案及解析）汇编（新）初中九年级物理中考典型电路作图题20道（含答案及解析）汇编一、作图题1．请根据图所示的实物图，画出对应的电路图．2．在探究通过导体的电流与导体两端电压的关系实验中，(1)根据实验要求，在如图所示的虚线框内画出实验所需的电路图(其中部分电路已画出)；（______）(2)根据所画的电路图，用笔画线代替导线将实物图连接起来，使之成为符合实验要求的电路．要求滑动变阻器的滑片P向左滑动时滑动变阻器的阻值变小(其中部分导线已连好)．（______）3．东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整．（______）4．如图所示的电路中，请用笔画线代替导线使电路完整。
要求：①电压表测小灯泡两端电压；②闭合开关S，向左移动滑动变阻器的滑片P时，小灯变亮。
5．在探究通过导体的电流与导体两端电压的关系实验中，在下图中画出实验所需的电路图（其中部分电路已画出，电源为两个干电池，定值电阻约为10Ω），要求滑动变阻器的滑片P向右滑动时滑动变阻器的阻值变小。
6．（1）画出图所示电路的电路图（左侧电流表为A1，右侧电流表为A2）；______（2）在图中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：①电压表测小灯泡两端的电压；②闭合电键，当变阻器的滑片向右移动时，电压表的示数变大。
______（新）初中九年级物理中考典型电路作图题20道（含答案及解析）汇编7．某同学利用伏安法测量定值电阻的阻值，请你用笔画线代替导线，将图所示的实物图连接完整，要求滑动变阻器滑片向右移动时电流表示数减小8．请将下图中的器材连接组成电路，测量小灯泡的电阻，并根据你连接的电路，说明要使灯泡两端的电压减小，滑动变阻器的滑片应怎样移动。
9．如图所示的实物电路中，有两根导线尚未连接，请用笔画线代替导线将电路连接完整。
人教版物理九年级全一册：第十五章 电流和电路 专题1连电路 画电路图 练习(附答案)
专题1连电路画电路图一、专题概述画电路图、连实物图方法技巧连电路，画电路图，不能看一根线连(画)一根线，看一个元件连(画)一个元件，应先弄清电流的路径，再根据电流的路径连线或画图．如图所示的电路中，电流的路径为：电流从电源正极出发，经过开关S1后，分成两路，一路经过灯泡L1，另一路经过灯泡L2和开关S2，两路电流汇合后，回到电源负极．画电路图应注意的问题：(1)电路元件符号用统一规定的符号；(2)画的线应横平竖直，呈方形；(3)元件符号不要画在拐角处；(4)线路要连接到位，不能有断点．连电路图应注意的问题：(1)按顺序连接线；(2)导线不能交叉．二、专题训练类型1连接实物图1．根据图甲所示电路，请在图乙中用笔画线表示导线连接相应的电路．2．按图甲所示的电路图连接图乙的实物图．3．根据图甲所示的电路图，用笔画线代替导线，连接图乙实物电路．(要求导线不能交叉)甲乙4．根据如图甲所示的电路图，用笔画线表示导线，将图乙中元件连接起来．甲乙5．请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线．6．请根据下表中给出的信息，用笔画线代替导线将图中实物图连接成完整电路．开关状态灯泡发光情况类型2根据实物图画电路图7．画出如图所示的实物图的电路图．8．按如图所示实物图在方框内画出电路图．9．根据如图所示的实物连线图，画出对应的电路图．(要求连线要横平竖直，尽量使电路图简洁美观)10．在虚线框中画出对应的电路图．11．请根据实物图连接情况在右边画出相应的电路图．12．在右边画出如图所示实物图的电路图．类型3识别、修改电路13．如图所示的实物连接图中，图甲为两灯串联，图乙为两灯并联．图中是否有错？请在错处打“×”，并在原图上加以改正，改动的线要尽量少．14．如图所示电路，在某些接线柱间去掉或接上一条导线，可使3盏电灯串联连接或并联连接，请你写出方法．(1)成为串联电路的最简单的方法是：．(2)成为并联电路的最简单的方法是：．专题2串、并联电路的识别与设计一、专题概述1．串、并联电路的识别方法电流在电路中有分有合，就是并联在电路中拆掉一个用电器，其他用电器无法工作，则是串联电路；能够继续工作，拆除法则是并联电路2.电路设计(1)电路的设计方法：设计电路要根据题目要求，结合串、并联电路的特点(串联电路各用电器相互影响，并联电路各用电器互不影响)判断出是并联电路还是串联电路，再根据题意确定用电器与开关的连接方式，然后作出电路图．(2)常见的电路设计有以下类型：二、专题训练类型1识别串、并联电路1．如图是玩具汽车的电路图，以下有关说法中正确的是( )A．电动机与灯泡是串联的B．电动机与灯泡是并联的C．开关S1控制整个电路D．开关S2控制整个电路2．如图所示的电路中，属于串联电路的是( )3．在如图所示的电路中，若将电源和灯L1的位置互换，下列说法正确的是( ) A．灯L1、L2串联B．灯L1、L2并联C．开关S只控制灯L1D．开关S只控制灯L24．如图所示的实物连接图，下列说法正确的是( )A．L1、L2是串联B．L1、L3是串联C．L1、L2、L3是串联D．L1、L2、L3是并联5．如图是电冰箱的简化电路图，图中“”是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是( )A．S1闭合、S2断开时，照明灯与电动机并联B．S1、S2都闭合时，照明灯与电动机串联C．打开冰箱门时，S2自动闭合，使得照明灯亮D．冰箱内温度降低到设定温度时，S2自动断开，电动机停止工作类型2开关改变电路6．在如图所示的电路中，当开关S1、S2断开或闭合时，下列关于三灯连接的情况的叙述错误的是( )A．S1、S2都断开，L1、L3串联B．S1、S2都闭合，L1、L2并联C．S1断开，S2闭合，L1、L3串联D．S1断开，S2闭合，只有L1能发光7．下图所示的电路中，开关闭合后有一只灯泡被短接的是( )8．如图所示，要使电路中的灯泡L2发光，必须闭合的开关是( )A．S2B．S2、S3C．S1、S3D．S1、S2、S39．如图所示，在电路中要使电灯L1和L2并联，应闭合开关_．当同时闭合开关S1和S2，可以工作的灯是_；为了防止电路中出现电源短路，不能同时闭合开关_．10．如图所示电路，要使电路中只有小灯泡L2、L3串联，必须闭合开关_；要使电路中只有L1、L2并联，必须闭合开关_ _．11．如图所示的电路中，当S1、S2断开，S3闭合时，灯L1、L2组成_电路；当S1、S2闭合，S3断开时，L1、L2组成_电路；当S1闭合，S2、S3断开时，灯_发光．类型3电路设计12．某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开．筒门开关S1和控制开关S2必须同时闭合时，洗衣机才能工作．下列符合要求的电路模型是( )13．卫生间要安装照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合设计要求的是( )14．新交通法规定驾驶员不系安全带扣3分，罚100元，汽车上设置了“安全带指示灯”是提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系时，相当于断开开关，指示灯发光，下列图中符合上述要求的电路图是( )A B C D15．火车的车厢后面有两间厕所，只有当两间厕所的门都关上时(每扇门的插销相当于一个开关)，车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样(如图所示)，提醒旅客两间厕所内都有人．请将图中的各元件符号连成符合要求的电路图．参考答案：专题1连电路画电路图1．解：2．解：3．解：4．解：5．解：6．解：7．解：8．解：9．解：10．解：11．解：12．解：13．解：14．(1)成为串联电路的最简单的方法是：__去掉导线BF__．(2)成为并联电路的最简单的方法是：__连接AD或AE__．专题2串、并联电路的识别与设计1．B2．B3．B4．B5．C6．C7．B8．A9．如图所示，在电路中要使电灯L1和L2并联，应闭合开关__S1、S3__．当同时闭合开关S1和S2，可以工作的灯是__L1__；为了防止电路中出现电源短路，不能同时闭合开关__S2、S3__．10．要使电路中只有小灯泡L2、L3串联，必须闭合开关__S__；要使电路中只有L1、L2并联，必须闭合开关__S1、S2、S__．11．当S1、S2断开，S3闭合时，灯L1、L2组成__串联__电路；当S1、S2闭合，S3断开时，L1、L2组成__并联__电路；当S1闭合，S2、S3断开时，灯__L1__发光．12．D13．A14．A15．解：。
(完整版)初中物理电路和电路图练习题集
初中物理电路、电路图训练题姓名：1、 .将下左图中两个灯泡串连起来，将下右图中的两个灯泡并联起来。
2.、依据电路图连结将右侧实物图连成对应电路。
3、将下左图中的电路元件按电路图连结成对应实物图( 要求导线不交错) 。
4、依据图 1，将图 2 元件连成对应电路。
5、依据下左实物图在虚框内画出对应电路图。
L 2S2L 1S16、请依据下右的实物图，在左边虚框内画出对应的电路图。
7、依据下右的实物图，在左边虚框内画出对应的电路图。
8、请按要求设计电路图（电路图画在左边虚框内），并按你设计的电路，用笔划线取代导线，将图20 中的电器元件连成电路。
要求：(1) 开关 K1只控制电灯L1，开关 K2只控制电灯 L2；(2) 共用一个电池组。
9、依据题目中的要求，先在虚线框内画出电路图，再依据你设计的电路，用线条取代导线，将两节干电池、两个同样规格的电灯泡，一只开关（如图21 所示）连成电路。
要求：使开关同时控制两盏灯。
10、把图 1 中各电路元件接成串连电路；把图 2 中各电路元件接成并联电路（电键接在干路上）：把图3中各电路元件接成串连电路。
11、如图 4 所示电路中，当开关断开或闭合时，电路构造将发生什么 3 变化？灯的亮灭状况怎样？试依据以下条件画出相应的等效电路图。
S2S⑴只闭合开关 S ，其他开关断开；⑵只闭合开关 S ，其他开关断32L 3开；S 1⑶同时闭合 S 1 和 S 3，其他开关断开；⑷同时闭合 S 1 和 S 2，其他开关L 2图 4断开；L 112、如图右所示的电路中， ⑴当只闭合开关 S 1 时，哪些灯发光？L 3其等效电路怎样？⑵当开关S 和 S 同时闭合时， 哪些灯发光？S 112其等效电路怎样？L 1L 22S13、请你在上面方框中设计一个楼梯灯的电路图。
下边四个图中由一个开关能够控制 3 个灯泡，试画出全部可能的连结方式。
14、图 1、图 2 中灯泡 L和 L 并联， S 是总开关， S 只控制灯泡L ， S 只控制灯泡 L 。
(完整)初中物理电路图练习题及答案.doc
韩老师辅导班《电路图》练习题一、单选题（每题 3 分，共 36 分） 1、如图所示电路中，当开关 S 、S 2都闭合时，下列说法正确的是1（ ）A ．只有 L 1 发光B ．只有 L 2 发光C ． L 1 、 L 2 都发光D ． L 1 、 L 2 都不发光2、如图四个电路图中，与下面实物图对应的是（）3、如图所示的电路，下列分析正确的是（）A ．若 S 、 S 、 S 都闭合时，则L1 、 L2 并联123B ．若 S 、S 、 S 都闭合时，则 L1、 L 2串联123C ． S 3 断开、 S 1、 S 2 闭合， L 1 、 L 2 并联D ． S 1 闭合、 S 2、S 3 断开， L 1 、 L 2 串联S 3L 1L 2S 1S 24、如图所示的四个电路中，开关能使L 1 、 L 2 两盏灯同时发光和熄灭的是（ ）L 1L 1L 2 L 1L 1 L 2L 2L 2A B C D5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ）A ．安全用电的原则是不接触低压带电体，不靠近高压带电体B ．只有不高于 220 V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是 （ ） A 、导体和绝缘体都容易导电 B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限7、图中，若 L 2 的灯丝断了，而电路其他部分完好，则开关 S 闭合后 （ ）A ． L 1 发光， L 2 不发光B ． L 1 不发光， L 2 发光C ． L 1 和 L 2 都发光D ．L 1 和 L 2 都不发光第1 页 共 4 页8、在下图中，两灯泡组成并联的电路的电路图是（）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地()A 、家用电器不能工作B、家用电器的寿命会缩短C、人接触家用电器时可能发生触电事故D、家用电器消耗电能会增加10、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、请根据左边实物连接的电路图，画出其电路图。
2、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。
3、用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组
4、根据图(a)的电路图，在图(b)中画出对应的实物连接图．
5、在下图中，根据实物图，画出相应的电路图．
6、根据如图所示的实物图，画出电路图．
7、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．
8、请把图4-9中的电路元件连成电路图。
要求：S只控制L1，S2控制干路。
9、将图11—19中的电路元件按电路图连接成实物图． (要求导线不交叉)。
