法兰标准(化工系列)
最新化工部法兰标准-各种法兰盘执行标准
最新化工部法兰标准-各种法兰盘执行标准GB/T9113~GB9124—2000 法兰标准GB/T9113.1~GB/T9113.26—1988 整体钢制管法兰(1.6~42.0Mpa)GB/T9113.1~.2 整体钢制管法兰(平面)(1.6~2.0Mpa)GB/T9113.3~.8 整体钢制管法兰(凸面)(1.6;2.5;4.0;2.0;5.0;10.0Mpa)GB/T9113.9~.15 整体钢制管法兰(凹凸面)(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)GB/T9113.16~.20 整体钢制管法兰(榫槽面)(1.6;2.5;4.05.0;10.0Mpa)GB/T9113.21~.26 整体钢制管法兰(环连接)(2.0;5.0;10.0;15.0;25.0;42.0Mpa)GB/T9115.1~.36―1988 平面对焊钢制管法兰(0.25~42.0)MpaGB/T9115.1~.5 (平面)对焊钢制管法兰(0.25;0.6;1.0;1.6;2.0;Mpa)GB/T9115.6~.16 (凸面)对焊钢制管法兰(0.25;0.6;1.0;1.6;2.5;4.0;2.0;5.0;10.0;15.0;25.0;Mpa)GB/T9115.17~.23 (凹凸面)对焊钢制管法兰(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)GB/T9115.24~30 (榫槽面)对焊钢制管法兰(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)GB/T9115.31~.36 (环连接)对焊钢制管法兰(2.0;5.0;10.0;15.0;25.0;42.0Mpa)GB/T13402—1992 大口径碳钢管法兰JB/T79.1~.4—1994 整体铸钢管法兰(1.6~20Mpa,含6.4);(代JB79-59)JB/T79.1 凸面整体铸钢管法兰JB/T79.2 凹凸面整体铸钢管法兰JB/T79.3 榫槽面整体铸钢管法兰JB/T79.4 环连接面整体铸钢管法兰JB/T82.1~JB/T82.4—1994 对焊钢制管法兰;(代JB82-59)JB/T82.1 凸面对焊钢制管法兰JB/T82.2 凹凸面对焊钢制管法兰JB/T82.3 榫槽面对焊钢制管法兰JB/T82.4 环连接面对焊钢制管法兰JB77—1959 法兰密封面型式JB78—1959 铸铁法兰JB79—1959 铸钢法兰JB80—1959 铸铁螺纹法兰JB82—1959 对焊钢法兰HGJ44~HGJ68—1999 钢制法兰(化工部工程建设技术规范)HG20592~HG20605—1997 钢制法兰(化工部标准;欧洲体系)HG20613~HG20623—1997 钢制法兰(化工部标准;欧洲体系)SH3406—1996 石化企业管道法兰ANSI B16.5—1996 管法兰和法兰配件ANSI B16.25—1992 对焊连接端MSS SP44—1991 钢制管道法兰API 605—1998 大口径碳钢法兰。
化工法兰标准
注:带括号尺寸为法兰盖与其他型式法兰组合时的螺栓长度。
注:带括号尺寸为法兰盖与其他型式法兰组合时的螺栓长度。
注:以上螺栓长度为RF密封面法兰连接用,当为RJ密封面连接法兰时螺栓长度:DN15~40加长15mm,
DN50~400加长20mm。
注:以上螺栓长度为RF密封面法兰连接用,当为RJ密封面连接法兰时螺栓长度:DN15~40加长15mm,
DN50~300加长20mm,DN350~400加长25mm。
注:以上螺栓长度为RF密封面法兰连接用,当为RJ密封面连接法兰时螺栓长度:DN15~40加长15mm,
DN50~125加长20mm,DN150~250加长25mm,DN300加长30mm。
注:以上螺栓长度为RF密封面法兰连接用,当为RJ密封面连接法兰时螺栓长度:DN15~40加长15mm,
DN50~125加长20mm,DN150~250加长25mm,DN300加长30mm。
化工部法兰标准

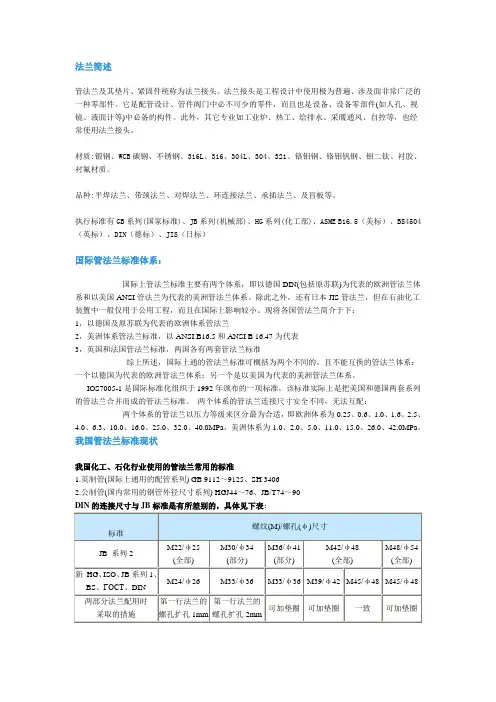

法兰简述管法兰及其垫片、紧固件统称为法兰接头。
法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。
它是配管设计、管件阀门中必不可少的零件,而且也是设备、设备零部件(如人孔、视镜、液面计等)中必备的构件。
此外,其它专业如工业炉、热工、给排水、采暖通风、自控等,也经常使用法兰接头。
材质:锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。
品种:平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。
执行标准有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5(美标)、BS4504(英标)、DIN(德标)、JIS(日标)国际管法兰标准体系:国际上管法兰标准主要有两个体系,即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。
除此之外,还有日本JIS管法兰,但在石油化工装置中一般仅用于公用工程,而且在国际上影响较小。
现将各国管法兰简介于下:1,以德国及原苏联为代表的欧洲体系管法兰2,美洲体系管法兰标准,以ANSI B16.5和ANSI B 16.47为代表3,英国和法国管法兰标准,两国各有两套管法兰标准综上所述,国际上通的管法兰标准可概括为两个不同的,且不能互换的管法兰体系:一个以德国为代表的欧洲管法兰体系;另一个是以美国为代表的美洲管法兰体系。
IOS7005-1是国际标准化组织于1992年颁布的一项标准,该标准实际上是把美国和德国两套系列的管法兰合并而成的管法兰标准。
两个体系的管法兰连接尺寸安全不同,无法互配:两个体系的管法兰以压力等级来区分最为合适,即欧洲体系为0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa,美洲体系为1.0、2.0、5.0、11.0、15.0、26.0、42.0MPa。
化工部法兰标准
化工部法兰标准GB/T9113~GB9124—2000 法兰标准GB/T9113.1~GB/T9113.26—1988 整体钢制管法兰(1.6~42.0Mpa)GB/T9113.1~.2 整体钢制管法兰(平面)(1.6~2.0Mpa)GB/T9113.3~.8 整体钢制管法兰(凸面)(1.6;2.5;4.0;2.0;5.0;10.0Mpa)GB/T9113.9~.15 整体钢制管法兰(凹凸面)(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)GB/T9113.16~.20 整体钢制管法兰(榫槽面)(1.6;2.5;4.05.0;10.0Mpa)GB/T9113.21~.26 整体钢制管法兰(环连接)(2.0;5.0;10.0;15.0;25.0;42.0Mpa)GB/T9115.1~.36―1988 平面对焊钢制管法兰(0.25~42.0)MpaGB/T9115.1~.5 (平面)对焊钢制管法兰(0.25;0.6;1.0;1.6;2.0;Mpa)GB/T9115.6~.16 (凸面)对焊钢制管法兰(0.25;0.6;1.0;1.6;2.5;4.0;2.0;5.0;10.0;15.0;25.0;Mpa)GB/T9115.17~.23 (凹凸面)对焊钢制管法兰(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)GB/T9115.24~30 (榫槽面)对焊钢制管法兰(1.6;2.5;4.0;5.0;10.0;15.0;25.0;Mpa)GB/T9115.31~.36 (环连接)对焊钢制管法兰(2.0;5.0;10.0;15.0;25.0;42.0Mpa)GB/T13402—1992 大口径碳钢管法兰JB/T79.1~.4—1994 整体铸钢管法兰(1.6~20Mpa,含6.4);(代JB79-59)JB/T79.1 凸面整体钢制管法兰JB/T79.2 凹凸面整体钢制管法兰JB/T79.3 榫槽面整体钢制管法兰JB/T79.4 环连接面整体铸钢管法兰JB/T82.1~JB/T82.4—1994 对焊钢制管法兰;(代JB82-59)JB/T82.1 凸面对焊钢制管法兰JB/T82.2 凹凸面对焊钢制管法兰JB/T82.3 榫槽面对焊>钢制管法兰JB/T82.4 环连接面对焊钢制管法兰JB77—1959 法兰密封面型式JB78—1959 铸铁法兰JB79—1959 铸钢法兰JB80—1959 铸铁螺纹法兰JB82—1959 对焊钢法兰HGJ44~HGJ68—1999 钢制法兰(化工部工程建设技术规范)HG20592~HG20605—1997 钢制法兰(化工部标准;欧洲体系)HG20613~HG20623—1997钢制法兰(化工部标准;欧洲体系)SH3406—1996 石化企业管道法兰ANSI B16.5—1996 管法兰和法兰配件ANSI B16.25—1992 对焊连接端MSS SP44—1991 钢制管道法兰API 605—1998 大口径碳钢法兰。
法兰标准
各种法兰的标准1、按化工行业标准分:整体法兰(IF)、螺纹法兰(Th)、板式平焊法兰(PL)、带径对焊法兰(WN)、带颈平焊法兰(SO)、承插焊法兰(SW)、对焊环松套法兰(PJ/SE)、平焊环松套法兰(PJ/RJ)、衬里法兰盖(BL(S))、法兰盖(BL)。
2、按石化行业标准分:螺纹法兰(PT)、对焊法兰(WN)、平焊法兰(SO)、承插焊法兰(SW)、松套法兰(LJ)、法兰盖(不表注)。
3、按机械行业标准分:整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。
平焊钢法兰:适用于公称压力不超过2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下,如低压非净化压缩空气、低压循环水,它的优点是价格比较便宜;对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25~2.5MPa的对焊法兰采用凹凸式密封面.承插焊法兰:常用于PN≤10.0MPa,DN≤40的管道中;松套法兰:松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。
当介质腐蚀性较强时,法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料,而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封;整体法兰:常常是将法兰与设备、管子、管件、阀门等做成一体,这种型式在设备和阀门上常用。
密封面形式:平面(FF)、突面(RF)、凸面(M)、凹面(F)、凹凸面(MF)、榫面(T)槽面(G)、榫槽面(TG)、环连接面(RJ)。
法兰材质有:20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L 等。
4、按国家标准分:整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。
HG法兰标准(化工部标准)
HG 20596-1997 整体钢制管法兰(欧洲体系) 现行
HG 20597-1997 承插焊钢制管法兰(欧洲体系) 现行
HG 20598-1997 螺纹钢制管法兰(欧洲体系) 现行
HG 20599-1997 对焊环松套钢制管法兰(欧洲体系) 现行
HG法兰标准(化工部标准)
字体大小:大 | 中 | 小 2008-06-18 00:57 - 阅读:1115 - 评论:0
HG 20592-1997 钢制管法兰型式、参数(欧洲体系) 现行
HG 20593-1997 板式平焊钢制管法兰(欧洲体系) 现行
HG 20594-1997 带颈平焊钢制管法兰(欧洲体系) 现行
HG 20605-1997 钢制管法兰焊接接头和坡口尺寸(欧洲体系) 现行
HG 20613-1997 钢制管法兰用紧固件(欧洲体系) 现行
HG 钢制管法兰型式、参数(美洲体系) 现行
HG 20616-1997 带颈平焊钢制管法兰(美洲体系) 现行
HG 20617-1997 带颈对焊钢制管法兰(美洲体系) 现行
HG 20623-1997 大直径钢制管法兰(美洲体系) 现行
HG 20624-1997 钢制管法兰技术条件(美洲体系) 现行
HG 20625-1997 钢制管法兰压力-温度等级(美洲体系) 现行
HG 20626-1997 钢制管法兰焊接接头和坡口尺寸(美洲体系) 现行
HG 20634-1997 钢制管法兰用紧固件(美洲体系) 现行
HG 20600-1997 平焊环松套钢制管法兰(欧洲体系) 现行
HG 20601-1997 钢制管法兰盖(欧洲体系) 现行
化工部法兰标准(excel版本)
化工部法兰标准(excel版本)嘿,你知道吗?在化工的神秘世界里,就像超级英雄要有无敌装备秘籍一样,化工部法兰也有它的“神奇标准”,要是不搞清楚,小心你的化工项目变成“混乱战场”哦!**一、“法兰尺寸大揭秘:精准匹配是关键”**在法兰的世界里,尺寸可不是能随便糊弄的!就好像你去买鞋,尺码不对,那走两步就得难受得要命。
法兰尺寸的精准匹配,那绝对是至关重要的!法兰就像是管道之间的“握手”环节,尺寸合适,这“握手”才能坚定有力,让物料在管道中顺畅通行,毫无阻碍。
要是尺寸错了,那可就像是两个不合拍的人强行牵手,要么松松垮垮,物料泄漏;要么紧紧巴巴,安装都成问题。
比如说,DN50 的法兰就得和 DN50 的管道完美匹配,这就像钥匙和锁,得严丝合缝!**二、“材质之争:选对材料赢一半”**法兰的材质选择,那可是一场激烈的“选秀”!选对了材质,法兰就能在各种恶劣环境下“乘风破浪”。
材质就像是法兰的“防护服”,不同的材质有不同的“防护能力”。
不锈钢材质,那简直就是“金刚不坏之身”,抗腐蚀能力绝绝子,在强酸强碱的环境下也能稳如泰山。
而碳钢材质呢,就像是个“大力士”,强度高,价格还相对亲民。
所以,根据实际使用场景选对材质,这项目成功就赢了一半啦!比如在高温高压的化工流程中,不锈钢法兰可能就是你的“最佳队友”。
**三、“压力等级大挑战:承受压力我能行”**压力等级对于法兰来说,就像是一场“抗压大考”!只有通过了这场考试,法兰才能在高压环境下“屹立不倒”。
法兰的压力等级就如同人的抗压能力,压力等级越高,就能承受越大的压力。
想象一下,要是一个只能承受低压的法兰被放在了高压环境中,那简直就是“小身板扛大梁”,分分钟被压垮。
不同的压力等级对应着不同的工作场景,一定要选对哦!比如在大型化工厂的核心管道连接处,就得用上高压力等级的法兰,确保万无一失。
**四、“密封魔法:杜绝泄漏有绝招”**密封性能对于法兰来说,那可是它的“看家本领”!没有良好的密封,泄漏问题就会像个“调皮鬼”,到处捣乱。
化工行业法兰标准
化工行业中使用的法兰标准有多种。
在中国,法兰标准主要分为管法兰标准和压力容器法兰标准。
常用的管法兰标准包括国家标准(GB)、化工行业标准(HG)、机械行业标准(JB)、石化行业标准(SH)以及船用法兰标准。
例如,化工部059法兰是一种常用的化工行业法兰标准,其规格如DNHG/T059-009PN0.6MPA、DNHG/T059-009PN1.0MPA等,具有特定的法兰外径、螺栓孔中心圆直径、密封面尺寸、螺栓孔Z-φd、法兰厚度等参数。
此外,我国化工、石化行业还有其他常用的标准,如英制管的GB 9112~9125、SH 3406,以及公制管的HGJ44~76、JB/T74~90等。
最近的版本是SHT 3406-2022石油化工钢制管法兰技术规范。
选择合适的法兰标准是基于管道系统的压力、温度、介质特性以及连接方式等因素来决定的。
在实际应用中,还需要根据具体工程条件和使用环境来综合考虑选用哪种标准的法兰。
化工部法兰标准
化工部法兰标准化工部法兰标准是指在化工设备和管道工程中使用的法兰连接件的标准规范,其设计和选用对于化工设备和管道的安全运行具有重要意义。
化工部法兰标准的制定是为了保证化工设备和管道在高压、高温、腐蚀等恶劣环境下的安全运行,以及便于设备的安装、维护和维修。
化工部法兰标准主要包括法兰的型式、尺寸、材料、连接方式、密封形式等内容。
在化工设备和管道工程中,常用的法兰标准包括GB/T9112-2000、GB/T9113.1-2000、GB/T9113.2-2000、GB/T9113.3-2000等国家标准,以及ANSI B16.5、DIN 2573、JISB2220等国际标准。
这些标准规定了法兰的结构尺寸、连接螺栓的数量和直径、密封面形式、法兰的压力等级等重要参数,确保了法兰连接的互换性和可靠性。
在化工设备和管道工程中,根据具体的工艺要求和工程条件,选择合适的法兰标准至关重要。
首先,需要根据工艺管道的介质、温度、压力等参数,确定法兰的材质和压力等级,以确保法兰连接的安全可靠。
其次,根据设备和管道的结构设计,选择适合的法兰型式和连接方式,以保证设备的正常运行和维护。
最后,根据工程的施工和安装要求,选择符合现场实际的法兰标准,以便于施工和维护的便利性。
在化工设备和管道工程中,化工部法兰标准的严格执行对于工程的质量和安全具有重要意义。
只有严格按照标准要求选择和使用法兰,才能确保设备和管道的安全运行,避免因法兰连接失效而引发的事故和泄漏。
因此,工程设计、设备制造、施工安装等各个环节都需要严格遵守化工部法兰标准的要求,确保工程质量和安全。
总之,化工部法兰标准在化工设备和管道工程中具有重要的作用,其严格执行对于工程的安全运行和设备的正常使用具有重要意义。
只有充分理解和遵守法兰标准的要求,才能确保设备和管道的安全可靠运行,保障工程的质量和安全。
希望工程设计、设备制造、施工安装等各个环节的相关人员都能充分重视化工部法兰标准的执行,共同维护工程的安全和稳定运行。
法兰机械标准和化工标准
法兰机械标准和化工标准
法兰机械标准主要涉及法兰的外形尺寸,螺栓孔、螺栓行程、螺栓孔
深度、内孔的尺寸等。
主要包括GB/T905-94以及GB/T17240-98三支法兰
标准。
1.GB/T905-94是一种常见的无护套法兰标准,主要用于连接法兰端
面的螺栓和螺母。
此标准的主要尺寸包括法兰端面宽度b、法兰高度h、
法兰外径D、螺栓孔直径d1和行程L等。
2.GB/T17240-98是带护套法兰标准,主要用于连接护套管接口,此
标准的主要尺寸有法兰端面宽度b、法兰外径D、护套外径D1、螺栓孔直
径d2和行程L等。
1.GB/T12701-91是一种常见的化工管道标准,主要用于石油、化工、冶金、制药、造纸、电力等行业的管道设计和制造,此标准的主要尺寸包
括管道内径DN、管道外径De、管壁厚度S等。
3.GB/T17188-1997是一种常见的化工设备标准,主要涉及到化工设
备的外形尺寸、材料种类、结构特性等,此标准的主要尺寸包括设备的宽度、高度、厚度、容积等。
化工法兰标准
注:带括号尺寸为法兰盖与其他型式法兰组合时的螺栓长度。
注:带括号尺寸为法兰盖与其他型式法兰组合时的螺栓长度。
注:以上螺栓长度为RF密封面法兰连接用,当为RJ密封面连接法兰时螺栓长度:DN15~40加长15mm DN50~400加长20mm。
注:以上螺栓长度为RF密封面法兰连接用,当为RJ密封面连接法兰时螺栓长度:DN15~40加长15mm DN50~300加长20mm,DN350~400加长25mm。
注:以上螺栓长度为RF密封面法兰连接用,当为RJ密封面连接法兰时螺栓长度:DN15~40加长15mm DN50~125加长20mm,DN150~250加长25mm,DN300加长30mm。
表4-8 PN25.0MPa(250bar)带颈对焊钢制管法兰 (mm)注:以上螺栓长度为RF密封面法兰连接用,当为RJ密封面连接法兰时螺栓长度:DN15~40加长15mm DN50~125加长20mm,DN150~250加长25mm,DN300加长30mm。
####回气管组1组焊件压缩机RC1HANBELL####压缩机支1组焊件借用####蒸发冷回1组焊件储液器E11法斯克####回油管组1组焊件借用####供液管组1组焊件借用GB/T578六角螺栓6SUS304GB/T95-平垫圈 112SUS304GB/T93-弹簧垫圈6SUS304GB/T41-六角螺母6SUS304油分离器1法斯克GB/T578六角螺栓4SUS304GB/T95-平垫圈 18SUS304GB/T93-弹簧垫圈4SUS304GB/T41-六角螺母4SUS304####板换供液1组焊件借用####经济器补1组焊件借用####尾喷管组1组焊件借用板式换热1高力####板换支架1组焊件借用蒸发器F21ICEPOWER GB/T578六角螺栓4SUS304GB/T95-平垫圈 28SUS304GB/T93-弹簧垫圈4SUS304GB/T41-六角螺母4SUS304GB/T96.大垫圈 C4SUS304####蒸发桶供1组焊件GB/T93-弹簧垫圈4SUS304GB/T578六角螺栓4SUS304GB/T95-平垫圈 18SUS304GB/T41-六角螺母4SUS30404-012排气管组1组焊件借用####排气管组1组焊件####管子支架2组焊件理论重量)理论重量)理论重量)理论重量)理论重量)理论重量)理论重量)法兰理论重量)。
化工部法兰标准
化工部法兰标准一、引言化工部法兰标准是中国化工部制定的一套用于化工管路系统的连接标准。
法兰是一种常见的管路连接方式,具有拆装方便、密封性好等优点,广泛应用于化工行业。
为了确保化工管道系统的安全可靠运行,化工部制定了一系列法兰标准,对法兰的尺寸、材料、安装要求等进行了规定,以保证法兰的互换性和连接的可靠性。
本文将对化工部法兰标准进行详细介绍。
二、化工部法兰标准分类化工部法兰标准按照法兰的结构和用途进行了分类,主要包括以下几类:1. 焊接法兰焊接法兰是将两段管道通过焊接方式连接在一起的法兰,主要用于管道的直接连接。
化工部制定的焊接法兰标准包括焊颈法兰、平焊法兰、对焊法兰等。
1.1 焊颈法兰焊颈法兰焊颈法兰用于连接具有一定壁厚的管道,具有较高的强度和耐压能力。
化工部对焊颈法兰的尺寸、材料、螺栓孔数量和分布等进行了详细规定。
1.2 平焊法兰平焊法兰平焊法兰用于连接壁厚较薄的管道,由于焊缝为平焊,所以也称为平焊法兰。
化工部对平焊法兰的使用范围、尺寸公差等进行了规定。
1.3 对焊法兰对焊法兰对焊法兰用于连接不同直径的管道,能够实现管道的平衡连接。
化工部对对焊法兰的尺寸、材料、结构等进行了详细规定。
2. 螺纹法兰螺纹法兰是通过螺纹连接的一种法兰,适用于一些较小直径或低压的管路连接。
化工部制定的螺纹法兰标准包括内螺纹法兰和外螺纹法兰。
3. 承插焊法兰承插焊法兰是一种特殊的法兰连接方式,主要用于连接法兰和管道。
它具有较高的密封性和耐压能力,适用于高温、高压条件下的管道连接。
三、化工部法兰标准的应用化工部法兰标准的应用范围非常广泛,主要包括以下几个方面:1. 化工行业作为化工管路系统的重要组成部分,法兰广泛应用于化工行业。
化工部法兰标准的适用可以保证化工管道的互换性和连接的可靠性,确保化工生产的安全性和稳定性。
2. 石油化工行业石油化工行业是法兰市场的重要使用领域之一。
大量的管道和设备需要通过法兰连接,化工部法兰标准的使用能够保证石油化工装置的正常运行和安全生产。
化工标准法兰片参数
连接尺寸
法兰外 螺栓孔中 螺栓孔
径 心圆直径 直径
D
K
L
螺栓孔 数量
n(个)
螺栓 Th
法兰 厚度
C
法兰 内径 B1
B
坡口 宽度
b
32
38
140±0.3 100±0.3 18+0.3
4 M16 18+0.3 39+0.3
5
DN 40 法兰片参数(化工标准)
公称 尺寸 DN
钢管外径 A1
B
法兰外 径 D
C
法兰 内径 B1
B
坡口 宽度
b
150 159
285±0.3 240±0.3 22+0.3
8
M20 24+0.3 161+0.3
6
DN 15 法兰片参数(日标)
连接尺寸
螺栓孔中 心圆直径
K
螺栓孔 直径
L
螺栓孔 数量
n(个)
螺栓 Th
法兰 厚度
C
法兰 内径 B1
B
坡口 宽度
b
40
45
150±0.3 110±0.3 18+0.3
4
M16 18+0.3 46+0.3
5
DN 50 法兰片参数(化工标准)
公称 尺寸 DN
钢管外径 A1
B
法兰外 径 D
连接尺寸
螺栓孔中 心圆直径
K
螺栓孔 直径
L
螺栓孔 数量
n(个)
螺栓 Th
法兰 厚度
C
法兰 内径 B1
B
坡口 宽度
b
50
57
165±0.3 125±0.3 18+0.3
法兰标准(化工系列)
钢制管法兰(化工标准系列)2004-04-20发布 2004-05-01实施Q/OMHJ003.1-2004发布2目次前言 (Ⅱ)引言 (Ⅳ)1范围 (1)2 规范性引用文件 (1)3公称通径和钢管外径 (1)4 公称压力 (1)5法兰类型 (2)6法兰尺寸 (3)7密封面型式 (6)8密封面尺寸 (6)9法兰材料 (6)10法兰的尺寸公差 (7)11法兰的压力-温度等级 (8)12法兰的螺栓支承面加工 (8)13法兰的焊接接头和坡口尺寸 (8)14法兰的水压试验 (9)15法兰的检验和验收 (9)16法兰的标记 (10)17法兰的包装和钢印标志 (10)18附加技术条件 (11)附录 A 可配合使用的管法兰标准(参考件) (12)I前言在Q/OMHJ003—2004《钢制管法兰》这个总标题下包括以下3个标准:Q/OMHJ003.1—2004 《钢制管法兰(化工标准系列)》Q/OMHJ003.2—2004 《钢制管法兰(国家标准系列)》Q/OMHJ003.3—2004 《钢制管法兰(机械标准系列)》根据国家质量技术监督局颁布的《压力容器安全技术监察规程》(2000年1月1日正式实施)第54条“钢制压力容器管法兰、垫片、紧固件的设计应参照行业标准HG20592~20635的规定”的规定,根据公司的实际情况,为减少钢制管法兰的类型、规格、品种、材料等以及节省设计、采购、制造等时间和成本,制定本标准;本标准由以下5个标准部分组成:HG20592—1997 《钢制管法兰型式、参数(欧洲体系)》HG20593—1997 《板式平焊钢制管法兰(欧洲体系)》HG20603—1997 《钢制管法兰技术条件(欧洲体系)》HG20604—1997 《钢制管法兰压力-温度等级(欧洲体系)》HG20605—1997 《钢制管法兰焊接接头和坡口尺寸(欧洲体系)》由于HG20592~20635—1997标准是参照了ISO7005-1—1992标准和ANSI B16.5—1996标准、DIN2573—1976、DIN2576—1976标准等修订而成的,而本标准是对HG20592~20635—1997标准的选用,因此,本标准也参照了上述标准;本标准参照了《石油化工管道安装设计便查手册》(中国石化出版社,2003年11月第1版)中的第四章第三节“钢制管法兰、垫片及紧固件”的有关内容;本标准规定了以下方面的内容:1 钢制管法兰的压力等级PN为(0.25~2.5)MPa;2 钢制管法兰的类型为板式平焊法兰(PL);3 钢制管法兰公称通径的优选规格尺寸为DN32,40,50,65,80,100,125,150,200,250,300,350,400mm等13种规格以及适用钢管外径有国际通用系列(A)(俗称英制管)和国内沿用系列(B)(俗称公制管);4 钢制管法兰密封面型式为平面(FF)和突面(RF)两种;5 钢制管法兰密封面尺寸;6 钢制管法兰的材料选用碳素钢和不锈钢两种,并按照国际惯例进行标记;7 钢制管法兰的技术条件和压力-温度等级[钢制管法兰的工作温度为(0~50)°C];8 钢制管法兰的焊接接头和坡口尺寸;9 钢制管法兰的加工、试验、标记等;10 在特殊情况下,如果选用美洲体系钢制管法兰或上述系列外钢制管法兰的压力等级、类型、密封面型式、规格、参数、材料等,须经部门经理和标准化部经理的同意;I IQ/O M H J003.1-2004本标准由标准化部提出;本标准由标准化部归口;本标准由标准化部负责解释;本标准由刘文平负责起草;本标准是第一次发布。
化工行业标准法兰系列
一、板式平焊法兰系列
二、带颈平焊法兰系列
三、带颈对焊钢制管法兰系列
三、承插焊钢制管法兰系列
四、螺纹钢制管法兰一、化工标准螺纹钢制管法兰:
八、钢制管法兰盖系列
大直径钢制管法兰系列
一、板式平焊法兰系列
二、带颈平焊法兰系列
以上数据由武汉斯意诚贸易有限公司提供!
以上数据由武汉斯意诚贸易有限公司提供!
三、带颈对焊钢制管法兰系列
以上数据由武汉斯意诚贸易有限公司提供!
四、承插焊钢制管法兰系列
以上数据由武汉斯意诚贸易有限公司提供!
五、螺纹钢制管法兰二、化工标准螺纹钢制管法兰:
以上数据由武汉斯意诚贸易有限公司提供!
以上数据由武汉斯意诚贸易有限公司提供!
六、平焊环板式松套法兰系列
以上数据由武汉斯意诚贸易有限公司提供!
七、对焊环板式松套法兰系列
以上数据由武汉斯意诚贸易有限公司提供!
八、钢制管法兰盖系列
以上数据由武汉斯意诚贸易有限公司提供!
以上数据由武汉斯意诚贸易有限公司提供!
九、大直径钢制管法兰系列
以上数据由武汉斯意诚贸易有限公司提供!。
cbt46法兰标准
cbt46法兰标准CBT46法兰标准是一种适用于化工、石油、建筑等领域的不锈钢管件法兰标准。
CBT46标准主要规定了不锈钢管件法兰的公称尺寸、压力等级、密封面形式、材料等方面的要求。
以下是关于CBT46法兰标准的详细信息。
一、CBT46法兰标准的适用范围CBT46法兰标准主要适用于化工、石油、建筑等行业中的不锈钢管件法兰。
这些行业对法兰的要求较高,需要具有优良的耐腐蚀性能、强度和密封性能。
CBT46标准规定了各种类型的不锈钢管件法兰,包括平焊法兰、对焊法兰、螺纹法兰等。
二、CBT46法兰标准的公称尺寸CBT46法兰标准规定了法兰的公称尺寸,包括法兰的直径、螺距等。
公称尺寸是法兰的基本尺寸,它决定了法兰的连接尺寸和适用范围。
CBT46标准中的公称尺寸范围较广,可以满足不同行业、不同应用场景的需求。
三、CBT46法兰标准的压力等级CBT46法兰标准规定了法兰的压力等级,包括PN1.0、PN1.6、PN2.5、PN4.0等。
压力等级决定了法兰的承载能力,对于化工、石油等行业来说,选择合适的压力等级至关重要。
四、CBT46法兰标准的密封面形式CBT46法兰标准规定了法兰的密封面形式,包括平面、凹凸面、榫槽面等。
不同的密封面形式适用于不同的介质和应用场景,需要根据实际需求进行选择。
五、CBT46法兰标准的基本要求1. 材料:CBT46法兰标准规定了法兰的材料要求,通常为奥氏体不锈钢、铁素体不锈钢等。
这些材料具有良好的耐腐蚀性能、强度和韧性。
2. 制造工艺:CBT46法兰标准规定了法兰的制造工艺要求,包括焊接、热处理、表面处理等。
这些工艺要求可以确保法兰的质量达到规定要求。
3. 检验和试验:CBT46法兰标准规定了法兰的检验和试验要求,包括外观检查、尺寸检查、力学性能测试、压力试验等。
这些要求可以确保法兰在使用过程中安全可靠。
4. 标记和包装:CBT46法兰标准规定了法兰的标记和包装要求,包括法兰的标识、规格、生产厂家等信息。
化工标法兰执行标准
化工标法兰执行标准化工标法兰是用于管道系统中连接管道、阀门、泵等设备的一种常见标准连接件。
它是由法兰盘、密封垫圈、螺栓和螺母四部分组成的。
1. 法兰盘化工标法兰盘是连接管道的主体部分,根据不同的公称压力等级和管径,可以分为板式法兰、对焊法兰、螺旋副法兰和承插焊法兰等几种类型。
这些类型的法兰盘具有不同的外形和连接方式。
- 板式法兰是最常见的一种类型,它的面面密封形式适合中低压的连接。
板式法兰的外形是圆形,它由法兰盘和导管上的对应连接面组成。
- 对焊法兰是一种用于高压和高温环境的法兰连接方式,它通过焊接将法兰固定在导管上。
对焊法兰的外形是圆形,它的连接面和法兰盘是成一个整体的。
- 螺旋副法兰是一种密封性好、承压能力强的法兰连接方式。
它通过螺旋副将法兰与导管连接,并利用螺旋副的预紧力来提高密封性能。
- 承插焊法兰是一种将法兰插入导管内部并与其焊接连接的法兰连接方式。
它适用于导管尺寸较小的场合。
2. 密封垫圈密封垫圈是化工标法兰的密封部分,它的作用是填充在法兰盘连接面之间,起到密封作用。
常见的密封垫圈材料有橡胶、聚四氟乙烯、石墨等。
密封垫圈的选择需要根据介质的性质、压力等因素进行合理的选型。
3. 螺栓和螺母螺栓和螺母是化工标法兰的连接部分,它们的作用是将法兰盘紧固在一起。
螺栓一般采用高强度合金钢材料制成,螺母则采用与螺栓相匹配的材料制造。
化工标法兰的螺栓和螺母需要按照相应的标准进行选用,并根据工作条件的要求进行正确的紧固。
4. 其他相关参考内容化工标法兰的执行标准与产品质量有关,国际上常见的化工标法兰执行标准有以下几种:- ANSI标准:美国国家标准协会制定的化工标法兰标准,常见的有ANSI B16.5和ANSI B16.47等。
- DIN标准:德国制定的化工标法兰标准,常见的有DIN 2527、DIN 2501等。
- JIS标准:日本制定的化工标法兰标准,常见的有JIS B2220和JIS B2291等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
钢制管法兰(化工标准系列)2004-04-20发布 2004-05-01实施发布目次前言 (Ⅱ)引言 (Ⅳ)1范围 (1)2 规范性引用文件 (1)3公称通径和钢管外径 (1)4 公称压力 (1)5法兰类型 (2)6法兰尺寸 (3)7密封面型式 (6)8密封面尺寸 (6)9法兰材料 (6)10法兰的尺寸公差 (7)11法兰的压力-温度等级 (8)12法兰的螺栓支承面加工 (8)13法兰的焊接接头和坡口尺寸 (8)14法兰的水压试验 (9)15法兰的检验和验收 (9)16法兰的标记 (10)17法兰的包装和钢印标志 (10)18附加技术条件 (11)附录 A 可配合使用的管法兰标准(参考件) (12)前言在Q/OMHJ003—2004《钢制管法兰》这个总标题下包括以下3个标准:Q/OMHJ003.1—2004 《钢制管法兰(化工标准系列)》Q/OMHJ003.2—2004 《钢制管法兰(国家标准系列)》Q/OMHJ003.3—2004 《钢制管法兰(机械标准系列)》根据国家质量技术监督局颁布的《压力容器安全技术监察规程》(2000年1月1日正式实施)第54条“钢制压力容器管法兰、垫片、紧固件的设计应参照行业标准HG2059220635的规定”的规定,根据公司的实际情况,为减少钢制管法兰的类型、规格、品种、材料等以及节省设计、采购、制造等时间和成本,制定本标准;本标准由以下5个标准部分组成:HG20592—1997 《钢制管法兰型式、参数(欧洲体系)》HG20593—1997 《板式平焊钢制管法兰(欧洲体系)》HG20603—1997 《钢制管法兰技术条件(欧洲体系)》HG20604—1997 《钢制管法兰压力-温度等级(欧洲体系)》HG20605—1997 《钢制管法兰焊接接头和坡口尺寸(欧洲体系)》由于HG2059220635—1997标准是参照了ISO7005-1—1992标准和ANSI B16.5—1996标准、DIN2573—1976、DIN2576—1976标准等修订而成的,而本标准是对HG2059220635—1997标准的选用,因此,本标准也参照了上述标准;本标准参照了《石油化工管道安装设计便查手册》(中国石化出版社,2003年11月第1版)中的第四章第三节“钢制管法兰、垫片及紧固件”的有关内容;本标准规定了以下方面的内容:1 钢制管法兰的压力等级PN为(0.25 2.5)MPa;2 钢制管法兰的类型为板式平焊法兰(PL);3 钢制管法兰公称通径的优选规格尺寸为DN32,40,50,65,80,100,125,150,200,250,300,350,400mm等13种规格以及适用钢管外径有国际通用系列(A)(俗称英制管)和国内沿用系列(B)(俗称公制管);4 钢制管法兰密封面型式为平面(FF)和突面(RF)两种;5 钢制管法兰密封面尺寸;6 钢制管法兰的材料选用碳素钢和不锈钢两种,并按照国际惯例进行标记;7 钢制管法兰的技术条件和压力-温度等级[钢制管法兰的工作温度为(050)°C];8 钢制管法兰的焊接接头和坡口尺寸;9 钢制管法兰的加工、试验、标记等;10 在特殊情况下,如果选用美洲体系钢制管法兰或上述系列外钢制管法兰的压力等级、类型、密封面型式、规格、参数、材料等,须经部门经理和标准化部经理的同意;Q/O M H J003.1-2004本标准由标准化部提出;本标准由标准化部归口;本标准由标准化部负责解释;本标准由刘文平负责起草;本标准是第一次发布。
Q/O M H J003.1-2004引言公司各有关部门应以Q/OMHJ003.1—2004《钢制管法兰(化工标准系列)》为主进行设计、采购、制造、检验等;在和用户、供货方签订技术协议书等技术文件时,应按照化工行业标准HG2059220635-1997 《钢制管法兰、垫片、紧固件》进行签署;如果用户声明或明确要求采用其它标准系列的钢制管法兰,有关部门则执行Q/OMHJ003.2-2004《钢制管法兰(国家标准系列)》或Q/OMHJ003.3-2004《钢制管法兰(机械标准系列)》等,但在该项目设计文件中应予以说明,并按规定程序获得批准。
钢制管法兰(化工标准系列)1 范围本标准规定了钢制管法兰(化工标准系列)(以下简称法兰)的公称通径、公称压力、类型、尺寸及尺寸公差、密封面型式及尺寸、材料、技术条件、压力-温度等级、焊接接头和坡口尺寸、加工、试验、标记等。
本标准适用于公称压力PN为(0.25 2.5)MPa [(2.525)bar]的法兰。
本标准也适用于采用法兰作为连接型式的阀门、泵、化工机械、容器、管路附件和设备零部件等。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
该一览表的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用本标准,公司根据情况对本标准进行修订。
GB152.4—1988 紧固件六角头螺栓和六角头螺母用沉孔GB700—1988 碳素结构钢GB3274—1988 碳素结构钢和低合金结构钢热轧厚钢板和钢带GB/T4237—1992 不锈钢热轧钢板HG20592—1997 钢制管法兰型式、参数(欧洲体系)HG20593—1997 板式平焊钢制管法兰(欧洲体系)HG20603—1997 钢制管法兰技术条件(欧洲体系)HG20604—1997 钢制管法兰压力-温度等级(欧洲体系)HG20605—1997 钢制管法兰焊接接头和坡口尺寸(欧洲体系)JB4726—2000 压力容器用碳素钢和低合金钢锻件JB4727—2000 低温压力容器用碳素钢和低合金钢锻件JB4728—2000 压力容器用不锈钢锻件3 公称通径与钢管外径本标准适用的钢管外径包括A、B两个系列,A系列为国际通用系列(俗称英制管)、B系列为国内沿用系列(俗称公制管),其公称通径DN为32,40,50,65,80,100,125,150,200,250,300,350,400mm等13种规格;其对应的钢管外径和对应的英制规格(NPS)按表1之规定。
4 公称压力法兰的公称压力PN包括0.25MPa(2.5bar)、0.6MPa(6bar)、1.0MPa(10bar)、1.6MPa(16bar)、2.5MPa(25bar)五个等级。
表1 公称通径(DN)、钢管外径和对应的英制规格(NPS)公称通径钢管外径DN (mm)NPS(in)A(mm)B(mm)32 1 1/4 42.4 3840 1 1/2 48.3 4550 2 60.3 5765 2 1/2 76.1 7680 3 88.9 89100 4 114.3 108125 5 139.7 133150 6 168.3 159200 8 219.1 219250 10 273 273300 12 323.9 325350 14 355.6 377400 16 406.4 426 5 法兰类型法兰的类型规定为板式平焊法兰,如图1所示,其代号为PL,标准代号为HG20593。
全平面(FF) 突面(RF)图1 板式平焊钢制管法兰(PL)6 法兰的尺寸法兰尺寸按表2表6之规定,其它公称通径规格尺寸按HG20593规定。
表2 PN 0.25MPa(2.5bar)板式平焊钢制管法兰(mm)公称通径DN连接尺寸法兰厚度C密封面直径d法兰内径B1法兰理论重量(kg)法兰外径D螺栓孔中心圆直径K螺栓孔直径L螺栓孔数量n螺纹ThA B32 120 90 14 4 M12 16 69 43.5 39 1.19 40 130 100 14 4 M12 16 78 49.5 46 1.38 50 140 110 14 4 M12 16 88 61.5 59 1.51 65 160 130 14 4 M12 16 108 77.5 78 1.85 80 190 150 18 4 M16 18 124 90.5 91 2.94 100 210 170 18 4 M16 18 144 116 110 3.41 125 240 200 18 8 M16 20 174 141.5 135 4.53 150 265 225 18 8 M16 20 199 170.5 161 5.14 200 320 280 18 8 M16 22 254 221.5 222 6.85 250 375 335 18 12 M16 24 309 276.5 276 8.96 300 440 395 22 12 M20 24 363 327.5 328 11.9 350 490 445 22 12 M20 26 413 359.5 381 14.3 400 540 495 22 16 M20 28 463 411 430 17.1 表3 PN 0.6MPa(6bar)板式平焊钢制管法兰(mm)公称通径DN连接尺寸法兰厚度C密封面直径d法兰内径B1法兰理论重量(kg)法兰外径D螺栓孔中心圆直径K螺栓孔直径L螺栓孔数量n螺纹ThA B32 120 90 14 4 M12 16 69 43.5 39 1.1940 130 100 14 4 M12 16 78 49.5 46 1.3850 140 110 14 4 M12 16 88 61.5 59 1.5165 160 130 14 4 M12 16 108 77.5 78 1.8580 190 150 18 4 M16 18 124 90.5 91 2.94 100 210 170 18 4 M16 18 144 116 110 3.41Q/O M H J003.1-2004续表3 PN 0.6MPa(6bar)板式平焊钢制管法兰(mm)表4 PN 1.0MPa(10bar)板式平焊钢制管法兰(mm)表5 PN 1.6MPa(16bar)板式平焊钢制管法兰(mm)表6 PN 2.5MPa(25bar)板式平焊钢制管法兰(mm)150 300 250 26 8 M24 30 211 170.5 161 6 10.8 200 360 310 26 12 M24 32 274 221.5 222 8 14.2续表6 PN 2.5MPa(25bar)板式平焊钢制管法兰(mm)公称通径DN连接尺寸法兰厚度C密封面直径d法兰内径B1坡口宽度b法兰理论重量(kg)法兰外径D螺栓孔中心圆直径K螺栓孔直径L螺栓孔数量n螺纹ThA B250 425 370 30 12 M27 35 330 276.5 276 10 20.2300 485 430 30 16 M27 38 389 327.5 328 11 26.5350 555 490 33 16 M30×2 42 448 359.5 381 12 37.6400 620 550 36 16 M33×2 46 503 411 430 12 50.77 密封面型式7.1 法兰的密封面型式规定为全平面(FF)和突面(RF)两种,如图1所示。
