CAD布局及视口、批量打印(比例设置)

合集下载

CAD中的图纸打印和布局技巧

CAD中的图纸打印和布局技巧

CAD中的图纸打印和布局技巧【CAD中的图纸打印和布局技巧】CAD(计算机辅助设计)软件在工程和设计行业中扮演着重要的角色。

图纸打印和布局是CAD软件的核心功能之一。

本文将分享一些CAD中的图纸打印和布局的技巧,以帮助读者更高效地利用CAD软件。

一、打印设置与准备在打印图纸之前,首先需要进行一些设置和准备工作。

这些步骤旨在确保打印的图纸准确和清晰。

1. 尺寸设置:在打印之前,确保已正确设置了图纸的尺寸。

根据需要选择纸张大小,并将图纸缩放到适当的比例。

同时,也可以根据需求在打印设置中调整比例。

2. 图层设置:在打印之前,可以对图层进行设置,以控制打印时的可见性。

通过将某些图层设置为可见或隐藏,可以灵活地控制图纸上的元素是否出现在打印输出中。

3. 图形样式:调整图形样式可以让打印的图纸更具可读性。

选择适当的线型和颜色,使得图纸上的线条清晰可辨。

4. 图纸边距:在打印设置中调整图纸边距,确保图纸不会超出打印纸张的边界。

合适的边距设置可以避免重要信息被裁剪或覆盖。

二、打印布局与顺序在准备好打印设置之后,下一步是进行打印布局和顺序的安排。

这可以帮助提高打印效率和便捷性。

1. 布局选择:根据图纸的内容和需求,选择适当的打印布局。

常见的布局包括单个图纸、多个图纸并排或堆叠等。

确保图纸在打印输出中有正确的位置和顺序。

2. 图纸排序:如果需要打印多个图纸,可以对图纸进行排序,以确保打印顺序的正确性。

比如,按照房间号、楼层顺序或指定的其他顺序进行排序。

3. 批量打印:对于大量的图纸打印任务,可以使用批量打印功能。

将需要打印的图纸添加到打印列表中,并设置打印选项,以一次性打印多个图纸。

这可以节省时间和精力。

三、打印预览与调整在进行实际打印之前,进行打印预览是一个重要的步骤。

这有助于发现和解决潜在的打印问题。

1. 预览检查:在打印预览中,仔细检查图纸的布局和内容。

确保图纸的各个部分都正确显示,并且没有任何遗漏或错误。

2. 缩放和位置:如果发现图纸在预览中显示不正确,可以进行缩放和位置的调整。

cad布局出图如何设置比例

cad布局出图如何设置比例

cad布局出图如何设置比例在cad布局里面出图的话一般是需要设置好比例的,很多同学不会的话可以跟着小编一起过来学。

下面就让小编告诉你cad布局出图如何设置比例的方法,一起学习吧。

cad布局出图设置比例的方法1、点击下面的“布局”(可以右键点击命名新名称)。

2、右键点击“布局”,选“页面设置管理器”。

3、点击“修改”。

设置:打印机,纸张,图形方向,选用打印样式,等一切需要改变的。

4、调整布局视口大小到合适,点击视口边线,视口四角出现夹点,拖动夹点到合适位置。

5、在布局视口内部双击左键,进入“模型空间”。

在“模型空间”状态下,可以用绘图的所用工具和命令。

拖动图形到适当位置。

适当缩放。

在布局视口外面双击鼠标左键,返回到“图纸空间”。

(也可点击状态栏“模型/图纸”切换工作空间)。

如果对于打印比例没有要求,就可以打印了。

6、精确控制打印比例。

6-1、为了精确控制打印比例,我们先把“视口”设置窗口调出来:鼠标放在工具栏空白处,右键,在弹出菜单条选“ACAD-视口”。

将视口窗拖到适当位置。

6-2、用视口窗设置打印比例。

双击布局图纸内部进入“模型空间”。

在视口窗口点击右面小窗口,选用合适的打印比例。

确定后,打印比例就改变了。

6-3、自定义打印比例。

若软件提供的打印比例不合适,可以自己创建打印比例。

6-4、可以“编辑”“添加”自己希望的比例。

注意1打印单位等于多少图形单位。

7、在一张图纸上可以安排多个打印视口,视口形状,位置,每个视口可以有自己的打印比例。

可以自己绘制视口。

这样出图,同一张图纸上,可打印走总图和的局部大样图。

自定义的布局视口,有什么不同点?视口边线打印否?怎样设置,就不多啰嗦了,自己研究研究吧。

学而时习之不亦乐乎。

CAD布局打印设置教程

CAD布局打印设置教程

CAD布局打印设置(1:1比例法) 【简要】¾添加虚拟绘图仪;¾设置打印图纸尺寸,确定打印比例;¾绘制图框和图签;¾新建布局;¾设置打印比例;¾定型。

【详细介绍】1.第一步:添加虚拟绘图仪。

点击“文件”-“绘图仪管理器”,打开绘图仪管理器,点击“添加绘图仪向导”,按照向导的指引添加能够打印大号图纸(如A0,A1等)的打印机。

注:CAD2007中,默认设置已经存在一个“DWG To PDF.pc3”打印机,大家可以选择这个打印机,那么这一步,就省略了。

2.第二步:设置打印图纸尺寸,确定打印比例。

在模型里,量一下你绘制的图纸的尺寸,换算一下需要用多大的图框,举例如下:我做的图纸宽255000,高度126000,那么1260除以841=1.5,2550除以1189=2.1。

所以只能用A0加长的图纸来打印。

打印图纸尺寸为:长=258000,高=131500(预留装订的边界尺寸)。

打印比例为1:150.注:打印图纸尺寸=模型空间里图纸尺寸(1:1)。

打印图纸的尺寸有了,下面把这个图纸在虚拟绘图仪中添加上,添加步骤如下:点击“文件”-“绘图仪管理器”,打开绘图仪管理器,双击“DWG To PDF.pc3”,在这个打印机的设置界面内,点击“自定义图纸尺寸”把我们上面定好的打印图纸尺寸,填写上,同时命好名,在这里我们命名为“案例”。

3.绘制图框和图签。

按照1:1显示的要求,我们要做的图框和打印图纸尺寸差不多大,区别是尺寸要符合打印店的纸张尺寸要求(如AO,A1,A2,A3,A4及加长纸,其实因为打印店里的纸都是一卷一卷的,所以只要高度符合标准就可以了,长度可以根据需要随便裁切)。

所以我的图框大小定为:高度=126000,长度=255000(属于AO加长类型,只不过比例是1:150)。

图签高度为:40*150=6000(放大150倍)。

图框尺寸有了,我们要把这个图框的左下角的坐标改为(0,0),步骤如下:选择图框后,点击“移动”图标,点击基点(左下角顶点),然后在命令栏内输入0,0即可。

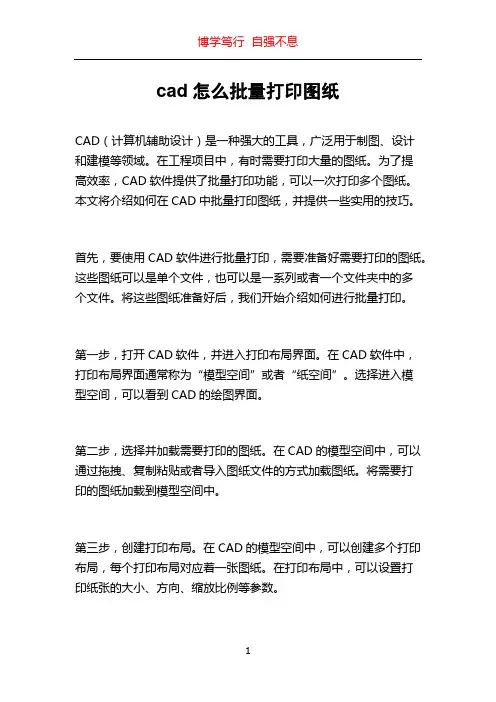

cad怎么批量打印图纸

cad怎么批量打印图纸

cad怎么批量打印图纸CAD(计算机辅助设计)是一种强大的工具,广泛用于制图、设计和建模等领域。

在工程项目中,有时需要打印大量的图纸。

为了提高效率,CAD软件提供了批量打印功能,可以一次打印多个图纸。

本文将介绍如何在CAD中批量打印图纸,并提供一些实用的技巧。

首先,要使用CAD软件进行批量打印,需要准备好需要打印的图纸。

这些图纸可以是单个文件,也可以是一系列或者一个文件夹中的多个文件。

将这些图纸准备好后,我们开始介绍如何进行批量打印。

第一步,打开CAD软件,并进入打印布局界面。

在CAD软件中,打印布局界面通常称为“模型空间”或者“纸空间”。

选择进入模型空间,可以看到CAD的绘图界面。

第二步,选择并加载需要打印的图纸。

在CAD的模型空间中,可以通过拖拽、复制粘贴或者导入图纸文件的方式加载图纸。

将需要打印的图纸加载到模型空间中。

第三步,创建打印布局。

在CAD的模型空间中,可以创建多个打印布局,每个打印布局对应着一张图纸。

在打印布局中,可以设置打印纸张的大小、方向、缩放比例等参数。

第四步,将模型空间的图纸导入到打印布局中。

在CAD的打印布局中,可以将模型空间的图纸导入到相应的打印布局中。

选择需要导入的图纸,并将其拖拽或者复制粘贴到打印布局中。

第五步,设置打印参数。

在CAD的打印布局中,可以设置打印的参数,包括打印纸张的大小、方向、打印机的选择等。

根据需要,设置相应的打印参数。

第六步,预览并调整打印布局。

在CAD的打印布局中,可以进行预览,并对打印布局进行调整。

可以调整图纸的位置、缩放比例等,以确保打印效果满意。

第七步,保存并批量打印。

在CAD的打印布局中,将所有需要打印的布局保存起来,并选择“批量打印”选项。

CAD软件会自动打开打印队列,并按照设置的参数批量打印图纸。

除了上述操作,以下是一些实用的技巧,可以进一步提高CAD批量打印的效率:1. 使用CAD的命令行工具。

CAD软件通常提供命令行工具,可以通过输入命令的方式批量进行操作。

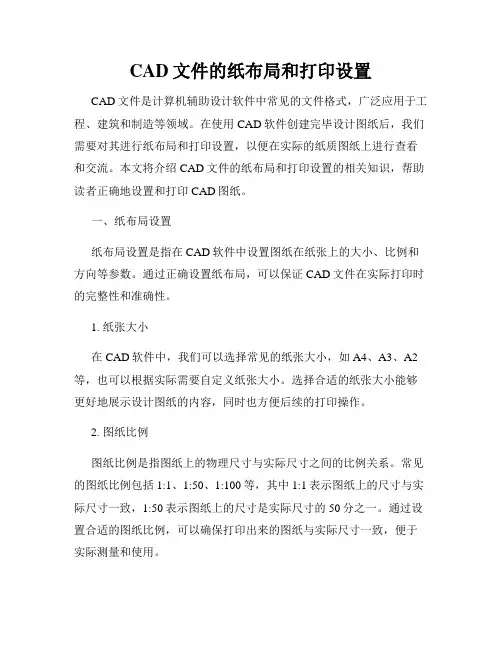

CAD文件的纸布局和打印设置

CAD文件的纸布局和打印设置

CAD文件的纸布局和打印设置CAD文件是计算机辅助设计软件中常见的文件格式,广泛应用于工程、建筑和制造等领域。

在使用CAD软件创建完毕设计图纸后,我们需要对其进行纸布局和打印设置,以便在实际的纸质图纸上进行查看和交流。

本文将介绍CAD文件的纸布局和打印设置的相关知识,帮助读者正确地设置和打印CAD图纸。

一、纸布局设置纸布局设置是指在CAD软件中设置图纸在纸张上的大小、比例和方向等参数。

通过正确设置纸布局,可以保证CAD文件在实际打印时的完整性和准确性。

1. 纸张大小在CAD软件中,我们可以选择常见的纸张大小,如A4、A3、A2等,也可以根据实际需要自定义纸张大小。

选择合适的纸张大小能够更好地展示设计图纸的内容,同时也方便后续的打印操作。

2. 图纸比例图纸比例是指图纸上的物理尺寸与实际尺寸之间的比例关系。

常见的图纸比例包括1:1、1:50、1:100等,其中1:1表示图纸上的尺寸与实际尺寸一致,1:50表示图纸上的尺寸是实际尺寸的50分之一。

通过设置合适的图纸比例,可以确保打印出来的图纸与实际尺寸一致,便于实际测量和使用。

3. 纸张方向纸张方向是指图纸在纸张上的方向,通常有纵向和横向两种选择。

选择合适的纸张方向能够更好地展示设计图纸的内容,同时也方便后续的打印操作。

二、打印设置打印设置是指在CAD软件中对打印参数进行配置,以便将CAD文件正确地打印到纸张上。

1. 打印机选择在进行CAD文件打印之前,需要选择合适的打印机。

打印机的选择应根据具体需求和实际情况进行,包括纸张大小、打印质量、打印速度等因素。

确保选择的打印机能够满足打印要求,并具备较高的打印精度和稳定性。

2. 打印尺寸在CAD软件中,我们可以根据纸张大小和图纸比例来设置打印尺寸。

通过合理设置打印尺寸,可以确保CAD文件在纸张上的完整显示,避免因尺寸不匹配而导致的图纸缺失或失真问题。

3. 打印布局在设置打印布局时,可以选择将CAD文件按照原始比例打印在纸张上,也可以将其缩放或居中打印。

CAD中的图纸布局和打印设置

CAD中的图纸布局和打印设置

CAD中的图纸布局和打印设置在使用CAD软件进行设计和绘图时,图纸布局和打印设置是非常重要的步骤。

正确的图纸布局可以使设计师更好地展示和呈现设计成果,而准确的打印设置可以确保打印出的图纸符合预期的效果。

本文将简要介绍CAD中的图纸布局和打印设置的一些基本知识和技巧。

一、图纸布局1. 创建布局空间:在CAD软件中,我们可以通过创建布局空间来进行图纸布局。

在命令行中输入“layout”,然后选择创建新布局空间。

创建好的布局空间会显示在布局选项卡上。

2. 设置布局页面尺寸:在创建好的布局空间中,通过右键点击布局选项卡上的布局名称,选择“页面设置管理器”。

在页面设置管理器中,可以设置布局页面的纸张尺寸、打印机、打印样式等。

3. 添加视口:在布局空间中,我们可以通过添加视口来显示模型空间的图形。

在布局空间中,使用命令“MVIEW”或者在绘图工具栏中选择“视口”工具进行视口的添加。

选择合适的视口类型和大小,将其拖动到布局页面上。

4. 调整视口和图纸比例:选中视口后,可以通过右键点击视口并选择“属性”来进行视口的调整。

在属性对话框中,我们可以设置视口的显示比例、图层可见性等。

5. 添加标题栏和标注:在布局页面上添加标题栏和标注可以使图纸更加清晰和规范。

我们可以使用CAD中的文本工具来添加文字标注,也可以使用线段和图形工具来绘制标题栏和图例等。

二、打印设置1. 设置打印区域:在进行打印设置之前,我们需要确定打印区域。

在布局空间中,选择合适的视口并调整好视图,使其包含需要打印的图形。

在打印设置中,选择“打印范围”为“窗口”,然后使用鼠标拖动来选择所需打印的区域。

2. 预览打印效果:在进行实际打印之前,我们可以使用打印预览功能来查看打印效果。

在打印设置中,选择“打印预览”选项,在预览界面中可以查看图纸的布局、颜色、线型等效果。

3. 调整打印设置:在打印设置中,我们可以对打印机、纸张尺寸、打印样式等进行调整。

选择合适的打印机和纸张尺寸,然后在打印样式管理器中选择适合的打印样式(例如,“黑白打印”、“彩色打印”等)。

cad布局问题及批量打印图纸

cad布局问题及批量打印图纸

一、模板文件1、建立自己的模板文件,这样可以以自己的喜好进行设置,形成自己的风格。

2、在模板文件中一般应做好以下设置:单位、精度、图层(颜色、线型、线宽)、文字样式、标注样式、复合线样式、默认线宽、默认字体及默认字高、捕捉类型。

3、命名:按图幅大小命名,例如A3.dwt,A2.dwt等。

4、位置:模板文件建议放在AutoCAD安装目录下,便于查找,可以在选项对话框里进行更改。

见下图。

二、文字与文字样式记住几个原则:1、尽量少用字体,一般三、四种足矣。

而且尽量使用SHX字体,少用TTF字体。

2、SHX我用的是gbcbig.shx+gbenor.shx组合,这两种字体在2000版以上的CAD中都有,方便图形交换,用于标注字体、引线标注字体、一般性注释、说明。

3、TTF我用的是宋体和黑体两种,没什么好说的,Windows自带的,用于写图名、索引和详图符号里的字母与数字、房间名等需要醒目的地方。

4、文字样式名称最好用大字体本身的文件名,便于识别,例如:文字样式gbcbig,表示gbcbig.shx+gbenor.sh,simsun表示simsun.ttf,simhei表示simhei.ttf。

5、关于文字预先使用textsize命令设好默认字高,这样就不用每次都调整了。

注:坚决反对使用生僻的字体,AutoCAD中没有的坚决不用,Windows中没有的坚决不用。

我不认为AutoCAD本身提供的字体不好看,也不认为AutoCAD本身提供的字体满足不了要求,呵呵,话说大了,做结构的很多钢筋符号什么的没有怎么办,别人做好的字体为何不可以拿来一用,没什么好说的,想用就用吧三、2、使用模型空间出图的情况,没办法,要么预先把所有的或经常用的标注样式设置好,或者随用随设,依个人喜好,总之很繁琐,鉴于标注是CAD里很关键的一点,建议作图方式使用布局。

3、标注样式中的各种数量(指箭头大小、基线间距、文字高度等)设置,无论是布局(图纸空间)出图,还是模型空间出图,均采用实际图纸(指打印出来的A2、A3图纸)中的大小。

CAD软件中的布局和打印技巧

CAD软件中的布局和打印技巧

CAD软件中的布局和打印技巧CAD软件是计算机辅助设计的缩写,它在工程设计和制造领域使用广泛。

在进行CAD设计时,布局和打印是非常重要的环节。

下面我将为大家介绍CAD软件中一些布局和打印的技巧。

首先,我们来谈谈布局。

在CAD软件中,布局是指将设计图纸按照比例和要求排列在一个工作区域内。

为了更好地进行布局,我们可以按照以下步骤进行操作:1. 创建布局:选择菜单栏中的“页面布局”或类似选项,新建一个布局。

一般情况下,建议使用标准纸张尺寸,如A4或A3。

2. 设置比例:确定设计图的比例,例如1:50或1:100等。

这样可以确保设计图在实际使用时保持正确的比例。

3. 视口设置:在布局中,我们需要指定一个或多个视口,以便将设计图显示在其中。

通过调整视口的大小和位置,可以确保设计图在布局中的合适位置。

4. 编辑布局:在布局中,我们可以添加标题、标注、图例等信息,以使设计图更具可读性和专业性。

接下来,我们来讨论打印技巧。

在CAD软件中,打印是将设计图纸输出成纸质文件的过程。

为了获得高质量的打印效果,我们可以采取以下措施:1. 打印设置:在进行打印之前,我们需要对打印设置进行适当的调整。

例如,选择正确的打印机、纸张尺寸、打印质量和打印方向等。

2. 图层控制:在打印之前,确保只选择需要打印的图层。

将不必要的图层关闭或冻结,以避免打印出多余的信息。

3. 比例设置:在进行打印之前,再次确认设计图的比例设置是否正确。

这样可以确保打印出来的图纸与实际需求一致。

4. 打印预览:在正式打印之前,将打印预览功能用于查看设计图的最终效果。

通过预览,我们可以发现并解决可能出现的打印错误或显示问题。

5. 打印输出:基于打印预览的结果,我们可以进行最终的打印输出。

确保打印机连接正常,并耐心等待打印完成。

上述是CAD软件中布局和打印的一些技巧和要点。

通过合理的布局和精确的打印操作,我们可以获得高质量的设计图纸,为工程设计和制造提供有效的支持。

CAD中图纸布局和打印设置的快速方法

CAD中图纸布局和打印设置的快速方法

CAD中图纸布局和打印设置的快速方法CAD软件是一种广泛应用于建筑、机械和电子设计等行业的计算机辅助设计工具。

在CAD中,图纸布局和打印设置是非常重要的步骤。

本文将介绍CAD中图纸布局和打印设置的快速方法,帮助读者更高效地完成相关工作。

首先,打开CAD软件并导入需要进行图纸布局和打印设置的文件。

在CAD的界面上方菜单栏中选择“布局”选项卡,然后点击“创建布局”按钮。

这将打开一个新的布局空间,用于进行图纸布局和打印设置。

接下来,我们需要调整布局窗口的大小和比例。

在布局空间中,可以使用鼠标右键点击布局窗口的边框,选择“属性”选项进行调整。

在属性设置中,可以设置窗口的大小和比例,以适应具体需求。

完成布局窗口的调整后,我们需要开始进行图纸布局。

在布局空间中,可以通过拖拽和缩放的方式将模型图形放置到布局窗口中。

可以使用鼠标左键选中需要放置的图形,然后用鼠标右键进行拖拽和缩放操作。

在图纸布局过程中,我们还可以添加标题、标注和图例等内容。

在CAD的界面上方菜单栏中选择“插入”选项卡,然后通过各种插入工具将所需内容添加到布局中。

可以根据具体需求选择插入的内容类型,例如文本框、图像或表格等。

完成图纸布局后,我们需要对打印设置进行调整。

在CAD的界面上方菜单栏中选择“输出”选项卡,然后点击“打印预览”按钮。

这将打开一个打印预览界面,用于查看图纸的打印效果。

在打印预览界面中,可以对打印设置进行调整。

首先,可以选择打印机和打印纸张的类型。

其次,可以设置打印比例和打印范围。

最后,可以选择打印的方向和布局方式,例如横向或纵向打印。

完成打印设置后,我们可以点击“打印”按钮进行打印操作。

可以选择保存打印结果为PDF文件或直接打印到打印机。

在打印过程中,需要确保打印机连接正常,并且纸张和墨盒等都已安装妥当。

通过上述步骤,我们可以快速完成CAD中图纸布局和打印设置的工作。

在实际操作中,还可以根据具体需求进行一些高级设置,例如颜色管理和线型管理等。

CAD软件中的图纸布置和打印设置方法

CAD软件中的图纸布置和打印设置方法

CAD软件中的图纸布置和打印设置方法在CAD软件中,图纸的布置和打印设置是非常重要的步骤。

它们直接影响着最终打印出来的图纸质量和效果。

下面,我将介绍一些常用的图纸布置和打印设置方法。

1. 图纸布置:- 打开CAD软件,并创建新的绘图文件。

- 选择合适的页面布局,比如常见的A4纸张尺寸。

- 根据需要,设定合适的比例尺,通常使用1:1比例。

- 将需要绘制的图形元素拖放到图纸上,并根据需要进行缩放和旋转操作。

- 调整图纸的边界,确保所有图形元素都在可打印的区域内。

- 标注图纸的标题、尺寸和其他必要信息。

2. 打印设置:- 进入打印预览模式,查看图纸在打印纸上的位置和比例。

- 根据需要,调整打印纸尺寸和方向,确保与图纸布置一致。

- 设置打印区域,可以选择打印全部图纸或指定打印区域。

- 根据图纸的复杂程度和打印机的能力,调整打印质量和颜色设置。

- 选择打印机并设置纸张和墨盒参数。

- 进行打印预检,检查图纸是否在打印范围内,是否有重叠或缺失等问题。

- 确认无误后,点击打印按钮,开始打印图纸。

3. 其他技巧:- 在图纸布置前,先确定好图纸的比例尺和页面尺寸,以避免后续调整的麻烦。

- 可以使用布局视口来更方便地查看和编辑图纸的不同部分。

- 使用图层和线型设置,可以使图纸更加清晰易读。

- 在打印前,最好进行打印预览,以确保图纸在纸张上的位置和大小符合预期。

- 如果图纸较大,可以选择适当的缩放比例,以减少打印纸的浪费。

- 在打印纸边缘留出一定的空白区域,以防止图纸内容被裁切或变形。

以上就是CAD软件中的图纸布置和打印设置方法的简要介绍。

通过合理的布置和设置,我们可以得到高质量的打印图纸。

当然,在实际操作中还有很多细节需要注意和掌握,希望这些基本方法能帮助大家更好地使用CAD软件进行图纸布置和打印。

CAD图纸打印设置与布局调整

CAD图纸打印设置与布局调整

CAD图纸打印设置与布局调整CAD软件是工程设计中常用的工具之一。

在设计完成后,我们通常需要将图纸进行打印以便进行审阅和保存。

而对于CAD图纸的打印设置和布局调整是非常重要的,可以确保打印结果与设计一致。

本文将介绍一些常用的CAD图纸打印设置和布局调整技巧。

一、CAD图纸打印设置在进行CAD图纸打印之前,我们首先需要进行打印设置,例如纸张尺寸、打印比例、打印范围等。

1. 纸张尺寸:根据实际需要选择合适的纸张尺寸。

常见的纸张尺寸有A4、A3、A2等。

2. 打印比例:根据实际需要设置打印比例,使得打印结果与设计尺寸一致或按照一定比例缩放。

在CAD软件中,可以通过设置“打印比例”或“放大缩小”选项来实现。

3. 打印范围:如果设计图纸较大,超出了所选纸张的范围,我们可以选择打印范围,例如打印全部图纸、打印当前可见视图或打印指定范围等。

4. 页面设置:在进行CAD图纸打印设置时,还可以调整一些页面设置,例如页边距、打印方向、页眉页脚等。

根据实际需要进行调整。

二、CAD图纸布局调整除了打印设置,我们还可以进行CAD图纸的布局调整,以便在打印时能够充分利用纸张空间,使得打印结果更加美观和高效。

1. 图纸窗口:在CAD软件中,我们通常使用布局和视图来控制图纸的显示和打印。

通过调整图纸窗口的大小和位置,可以实现图纸在纸张上的合适布局。

在CAD软件中,可以使用命令“MVIEW”来进行图纸窗口的调整。

2. 视图的缩放和比例:在CAD图纸打印时,我们通常需要将视图按照一定比例进行缩放,使其适应纸张尺寸。

可以使用命令“ZOOM”来进行视图的缩放,并根据需要调整比例。

同时,可以使用命令“VPSCALE”来调整视口的比例。

3. 多个图纸的布局:当需要打印多个图纸时,我们可以使用图纸布局来进行调整。

可以将多个图纸放置在同一个布局中,并设置好每个图纸的大小和位置,使得打印结果更加清晰和整齐。

4. 图纸的边框和标题栏:为了使得打印结果更加规范和整洁,我们可以在图纸上自定义边框和标题栏。

CAD布局与打印参数设置方法

CAD布局与打印参数设置方法

CAD布局与打印参数设置方法CAD是计算机辅助设计软件的缩写,它在建筑、工程和制图等领域中得到广泛应用。

在使用CAD软件时,布局和打印参数设置是非常重要的一部分,它们直接影响着最终的图纸呈现效果。

本文将详细介绍CAD布局与打印参数设置的方法。

首先,我们需要了解CAD布局的概念。

布局是指将图纸按照一定的比例和排列方式放置在页面上的过程。

在CAD软件中,页面可以分为多个布局,每个布局可以包含一个或多个图纸。

通过合理设置布局,可以使图纸在打印时能够自动适应纸张大小,并保持一定的可读性。

在CAD软件中,新建布局的方法如下:1. 打开CAD软件,在菜单栏中选择“布局”选项;2. 点击“新建布局”按钮,弹出新建布局对话框;3. 在对话框中输入布局的名称,并选择合适的尺寸和比例;4. 确定后,系统将自动创建一个新的布局,并在页面上显示出来。

创建布局后,我们需要设置图纸的大小和比例。

这可以通过以下步骤完成:1. 选择“布局”选项,然后点击“页面设置”按钮;2. 在页面设置对话框中,选择合适的纸张大小和打印机;3. 调整页面的边距和缩放比例,以确保图纸能够完全显示在页面上;4. 确定后,系统将自动适应图纸大小和比例,并将其显示在布局中。

完成布局设置后,我们还需要进一步设置打印参数。

以下是常见的打印参数设置方法:1. 选择“打印”选项,在打印对话框中选择合适的打印机和纸张大小;2. 调整打印范围,可以选择打印全部图纸或者指定打印范围;3. 设置打印质量,可以选择草图质量或高分辨率质量;4. 根据需要,可以设置打印方向、打印颜色和打印比例;5. 点击“打印”按钮,系统将开始打印图纸。

在进行CAD布局和打印设置时,还需要注意以下几点:1. 尽量使用标准纸张大小,以便于打印和存档;2. 在布局中合理安排图纸的位置和大小,以提高可读性;3. 设置打印参数时,可以通过预览选项查看最终打印效果;4. 在打印前,可以先保存设置,以便下次使用。

CAD中的图纸比例和打印设置技巧

CAD中的图纸比例和打印设置技巧

CAD中的图纸比例和打印设置技巧CAD(计算机辅助设计)软件是建筑设计、机械制图等领域中常用的工具。

在使用CAD软件进行设计时,正确的图纸比例和打印设置是非常重要的,下面将介绍CAD中的一些技巧和注意事项。

一、图纸比例1. 如何确定图纸比例?在CAD软件中,我们通常使用比例表示图纸的大小,比如1:50、1:100等。

比例即表示图纸上的距离和实际距离之间的比例关系。

在开始设计前,需要确定设计图纸的比例。

根据设计需求和纸张尺寸,选择适合的比例,常用的有1:50、1:100、1:200等。

2. 如何设置图纸比例?在CAD软件中,可以通过以下步骤设置图纸比例:a. 首先,打开CAD软件,选择“新建”创建一个新的图纸。

b. 在弹出的菜单中,选择纸张尺寸和计量单位,点击“确定”。

c. 在图纸编辑界面中,选择“格式”或“布局”选项卡,在工具栏中找到“比例”选项。

点击“比例”选项,在弹出的菜单中选择合适的比例。

d. 设置完比例后,可以开始进行设计工作。

在设计过程中,CAD会根据设置的比例,自动调整绘图的尺寸。

二、打印设置1. 纸张尺寸设置在打印图纸之前,需要先确定纸张的尺寸。

可以根据设计图纸的大小和打印机支持的纸张尺寸选择合适的尺寸。

在CAD软件中,可以通过以下步骤设置纸张尺寸:a. 打开CAD软件,选择“打印”或“输出”选项。

b. 在打印设置界面中,选择“纸张尺寸”,然后选择合适的纸张尺寸。

c. 设置完纸张尺寸后,可以进行其他打印设置,如打印方向、页边距等。

2. 比例和视口设置在CAD软件中,可以使用视口功能来控制视图的显示和打印。

视口可以根据需要调整比例和显示范围。

以下是设置比例和视口的步骤:a. 选择视口对象,然后右键点击选择“属性”或“属性编辑器”。

b. 在属性设置界面里,可以设置视口的比例和显示范围。

根据需要选择合适的比例和显示范围。

c. 设置完比例和视口后,可以进行其他打印设置,如打印颜色、线宽等。

cad图纸打印比例设置

cad图纸打印比例设置

cad图纸打印比例设置CAD图纸打印比例设置在CAD设计中,打印图纸是一个非常重要的环节。

正确设置图纸的打印比例可以确保输出的图纸与设计意图完全一致。

本文将介绍CAD图纸打印比例设置的步骤和注意事项。

首先,我们需要明确图纸的比例类型。

在CAD设计中,常用的比例类型包括比例尺和真实尺寸。

比例尺是指图纸上的长度与实际长度之间的比例关系,如1:50、1:100等;真实尺寸是指图纸上的长度直接对应实际长度,不使用比例。

根据设计需要,选择合适的比例类型。

接下来,我们来具体介绍CAD图纸打印比例设置的步骤。

首先,打开CAD软件并加载需要打印的图纸文件。

然后,选择“打印”命令或使用快捷键“Ctrl+P”打开打印设置窗口。

在打印设置窗口中,我们需要进行以下设置:1. 选择合适的打印机:根据实际情况选择合适的打印机设备。

2. 设置纸张尺寸:在纸张尺寸选项中,选择与打印机纸张尺寸相匹配的大小。

3. 设定图纸比例:在图纸比例选项中,根据设计需要选择合适的比例类型。

如果选择比例尺,可以手动输入比例尺数值或使用下拉菜单选择常用比例尺。

如果选择真实尺寸,则不需要进行比例设置。

4. 调整边距:根据实际需要,可以在边距选项中调整图纸的边距大小。

5. 设置打印范围:在打印范围选项中,可以选择打印整个图纸或者只打印选定的部分。

6. 预览和调整:在设置完以上选项后,可以点击“预览”按钮查看打印效果。

如果需要调整打印效果,可以返回相应选项进行修改。

7. 打印设置保存:最后,在打印设置窗口中点击“确定”按钮保存设置。

需要注意的是,在进行CAD图纸打印比例设置时,我们需要确保图纸的比例设置与设计意图一致。

同时,还需要注意打印机的打印精度,避免由于打印机精度问题导致图纸输出与实际设计存在偏差。

另外,如果我们需要打印多个图纸并保持一致的打印比例,可以使用CAD软件中的批量打印功能。

批量打印可以同时设置多个图纸的打印比例和其他参数,提高打印效率。

CAD中的图纸比例设置和打印尺寸

CAD中的图纸比例设置和打印尺寸

CAD中的图纸比例设置和打印尺寸图纸的比例设置和打印尺寸在CAD软件中是非常重要的。

正确设置比例和尺寸可以确保图纸在实际使用中的准确性和可读性。

在本文中,我们将介绍如何在CAD软件中进行图纸比例设置和打印尺寸的操作。

首先,打开CAD软件并创建一个新的图纸。

在绘图界面中,选择“图纸”标签,然后选择“比例”按钮。

在弹出的对话框中,你可以选择预设的比例或手动输入所需的比例。

常见的图纸比例包括1:1、1:50和1:100等。

根据具体需要选择适当的比例并点击“确定”。

一旦比例设置完成,我们需要设置打印尺寸。

在CAD软件中,打开“打印设置”对话框。

我们可以选择制图样式、纸张大小、打印机和打印区域等选项。

在“纸张大小”选项中,选择适合你的打印纸张尺寸,如A4、A3或者自定义尺寸。

接着,选择合适的打印机和打印区域,可以选择打印整个图纸或者选择特定的打印区域。

点击“确定”完成设置。

如果需要调整图纸的布局和显示比例,可以使用CAD软件提供的平移、缩放和旋转等工具。

在CAD软件中,可以使用平移工具移动整个图纸或选定的对象,使用缩放工具调整图纸或对象的显示比例,使用旋转工具旋转图纸或对象。

这些工具可以帮助你调整图纸的布局和显示,以适应不同的需求。

在进行图纸比例设置和打印尺寸时,还要注意一些细节。

在选择打印纸张尺寸时,要考虑到图纸的大小和内容的可读性。

如果图纸较大,可以选择较大尺寸的打印纸张,以确保内容清晰可见。

另外,在打印之前,最好查看预览以确保图纸的布局和尺寸设置正确。

总结一下,在CAD软件中进行图纸比例设置和打印尺寸的操作包括以下几个步骤:首先,选择合适的图纸比例并设置;其次,选择合适的打印纸张尺寸和打印设置;最后,使用平移、缩放和旋转工具调整图纸的布局和显示比例。

在操作过程中,要注意保持图纸内容的可读性和准确性。

希望本文对于学习CAD软件中的图纸比例设置和打印尺寸有所帮助。

通过合理设置比例和尺寸,可以提高图纸的可读性和准确性,确保图纸在实际使用中的效果。

CAD布局及视口、批量打印(比例设置)

CAD布局及视口、批量打印(比例设置)

利用布局出图步骤:1、首先在模型空间里绘制图形举例图形,已经全部画好了,实际上不必如此,后面有说明。

这是模型空间里的图形:2、切换到图纸空间这里要说明一下,首先你自己要确定好在一个布局中放几个图形,这里我计划放三个主图形,两个是大样图,主图在什么位置,大样图在什么位置,以及它们大概的区域,要做到心中有数,同时要考虑文字、尺寸标注及符号的位置。

3、用“Mview”命令建视口先建主图——立面图的视口,拉出视口边框,双击视口内部激活,使用缩放命令或鼠标滚轮调整视口内图形为立面图,使之充满视口,从而确定图形的大小是我所要的(可以利用视口本身的边框来构图),然后用Vpscale命令点选视口边框查看此时视口比例,接近1:X,一般比例要取整,所以我们设为1:X,可以点选视口边框,按Ctrl+1打开特性工具栏,在“自定义比例”中输入1:25。

4、同样,建立主图——剖面图及平面图的视口,并调整各自视口内图形为相应的平面图、立面图。

5、建大样图的视口同理,建大样图的视口,按前述方法调整视口比例为1:5。

大样图直接利用原剖面图生成,不需要另外画出或从剖面图拷出放到一边,这样修改剖面图时其结果就可以直接在大样图中反映出来。

大样图的圆形视口,是利用“Mview”命令中的“对象”选项将预先画出的圆转化而成的。

见下图:6、标注尺寸及注释,添加符号等,完成图纸。

在布局中批量打印步骤:1、键入Publish命令,打开发布对话框。

注意“发布到”选择“页面设置中指定的绘图仪”,且“添加图纸包含”选择“布局选项卡”。

默认“模型选项卡”也是打钩的,我们这里是打印布局,不是打印模型,所以取消它。

2、点“添加图纸”按钮,输入需要打印的图纸。

3、查看(此步骤不是必需,只是为了说的清楚些)。

见下图,可以看到,原图(全部)已包含页面设置,但不是命名页面设置,所以显示“默认:无”,不过照样可以打,如果是命名页面设置,则显示页面设置名称。

4、至此,点击“发布”按钮,大功告成,可以一边吹牛去了。

CAD布局及视口、批量打印(比例设置).

CAD布局及视口、批量打印(比例设置).

利用布局出图步骤:1、首先在模型空间里绘制图形举例图形,已经全部画好了,实际上不必如此,后面有说明。

这是模型空间里的图形:2、切换到图纸空间这里要说明一下, 首先你自己要确定好在一个布局中放几个图形, 这里我计划放三个主图形, 两个是大样图, 主图在什么位置,大样图在什么位置,以及它们大概的区域,要做到心中有数,同时要考虑文字、尺寸标注及符号的位置。

3、用“Mview” 命令建视口先建主图——立面图的视口, 拉出视口边框, 双击视口内部激活, 使用缩放命令或鼠标滚轮调整视口内图形为立面图, 使之充满视口, 从而确定图形的大小是我所要的 (可以利用视口本身的边框来构图 ,然后用 Vpscale 命令点选视口边框查看此时视口比例,接近 1:X ,一般比例要取整,所以我们设为 1:X ,可以点选视口边框,按Ctrl+1打开特性工具栏,在“ 自定义比例” 中输入 1:25。

4、同样,建立主图——剖面图及平面图的视口,并调整各自视口内图形为相应的平面图、立面图。

5、建大样图的视口同理,建大样图的视口,按前述方法调整视口比例为 1:5。

大样图直接利用原剖面图生成, 不需要另外画出或从剖面图拷出放到一边, 这样修改剖面图时其结果就可以直接在大样图中反映出来。

大样图的圆形视口,是利用“Mview” 命令中的“ 对象” 选项将预先画出的圆转化而成的。

见下图:6、标注尺寸及注释,添加符号等,完成图纸。

在布局中批量打印步骤:1、键入 Publish 命令,打开发布对话框。

注意“ 发布到” 选择“ 页面设置中指定的绘图仪” ,且“ 添加图纸包含” 选择“ 布局选项卡” 。

默认“ 模型选项卡” 也是打钩的,我们这里是打印布局,不是打印模型,所以取消它。

2、点“ 添加图纸” 按钮,输入需要打印的图纸。

3、查看(此步骤不是必需,只是为了说的清楚些。

见下图,可以看到,原图(全部已包含页面设置,但不是命名页面设置,所以显示“ 默认:无” ,不过照样可以打,如果是命名页面设置,则显示页面设置名称。

cad中布局怎么批量打印

cad中布局怎么批量打印

cad中布局怎么批量打印打印本来就是我们在CAD中经常用的功能,那么大家知道cad中布局怎么批量打印吗?下面是店铺整理的cad中布局怎么批量打印的方法,希望能给大家解答。

cad中布局批量打印的方法首先,进行打印设置方面的配置。

选择相应的打印机、纸张、打印样式,然后按照需要设置其他的打印参数。

由于该功能自动打印是对每张图纸图框的识别,因此需要让软件能自动识别图纸的图框,比如打印5张图纸,则需要软件能主动识别出5个图框。

在软件里提供了3种方式:图块(图框为特定图块)、图层(指定图层为封闭矩形)、散线(图框为散的直线)。

一般来说,如果需要打印的图纸图框是某个特定图块,那么可以直接选择第一种方式,比较方便。

但是如果图纸的图框在图块或者图层的设定上比较随意,那么软件就无法自动判断出图框了,这时候需要“帮助”,手动绘制一个特定层的封闭矩形来实现。

例如在这个例子里),可以设置一个图框层,并设置为不打印。

然后,将层切换到图框层,将需要打印的5张图用矩形框起来。

接着,调出批量打印界面,将图框形式选择为图层,图层名选择为:图框层。

然后点击“选择批量打印图纸”,框选整个图纸,确定之后,自动弹出批量打印界面,显示如下信息:这表示,DWG文件中的5张图纸已被识别,此时点击确定,开始批量打印,软件会依次打印出符合之前设定要求的5张图纸。

设置完成后,选择“文件”—“发布”的功能,调出发布功能对话框。

由于只是在模型空间打印,所以只选择“模型选项卡”,发布到打印机即可。

最重要的是,将页面设置由默认修改为之前设置的名称“1、2、3、4、5”,然后点击“发布”,软件就可以将所有的图纸一次性打印出来了,在一定程度上也节省了的精力和时间,显的非常方便和快捷。

cad布局问题及批量打印图纸

cad布局问题及批量打印图纸

一、模板文件1、建立自己的模板文件,这样可以以自己的喜好进行设置,形成自己的风格。

2、在模板文件中一般应做好以下设置:单位、精度、图层(颜色、线型、线宽)、文字样式、标注样式、复合线样式、默认线宽、默认字体及默认字高、捕捉类型。

3、命名:按图幅大小命名,例如A3.dwt,A2.dwt等。

4、位置:模板文件建议放在AutoCAD安装目录下,便于查找,可以在选项对话框里进行更改。

见下图。

二、文字与文字样式记住几个原则:1、尽量少用字体,一般三、四种足矣。

而且尽量使用SHX字体,少用TTF字体。

2、SHX我用的是gbcbig.shx+gbenor.shx组合,这两种字体在2000版以上的CAD中都有,方便图形交换,用于标注字体、引线标注字体、一般性注释、说明。

3、TTF我用的是宋体和黑体两种,没什么好说的,Windows自带的,用于写图名、索引和详图符号里的字母与数字、房间名等需要醒目的地方。

4、文字样式名称最好用大字体本身的文件名,便于识别,例如:文字样式gbcbig,表示gbcbig.shx+gbenor.sh,simsun表示simsun.ttf,simhei表示simhei.ttf。

5、关于文字预先使用textsize命令设好默认字高,这样就不用每次都调整了。

注:坚决反对使用生僻的字体,AutoCAD中没有的坚决不用,Windows中没有的坚决不用。

我不认为AutoCAD本身提供的字体不好看,也不认为AutoCAD本身提供的字体满足不了要求,呵呵,话说大了,做结构的很多钢筋符号什么的没有怎么办,别人做好的字体为何不可以拿来一用,没什么好说的,想用就用吧三、2、使用模型空间出图的情况,没办法,要么预先把所有的或经常用的标注样式设置好,或者随用随设,依个人喜好,总之很繁琐,鉴于标注是CAD里很关键的一点,建议作图方式使用布局。

3、标注样式中的各种数量(指箭头大小、基线间距、文字高度等)设置,无论是布局(图纸空间)出图,还是模型空间出图,均采用实际图纸(指打印出来的A2、A3图纸)中的大小。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

利用布局出图步骤:1、首先在模型空间里绘制图形举例图形,已经全部画好了,实际上不必如此,后面有说明。

这是模型空间里的图形:2、切换到图纸空间这里要说明一下,首先你自己要确定好在一个布局中放几个图形,这里我计划放三个主图形,两个是大样图,主图在什么位置,大样图在什么位置,以及它们大概的区域,要做到心中有数,同时要考虑文字、尺寸标注及符号的位置。

3、用“Mview”命令建视口先建主图——立面图的视口,拉出视口边框,双击视口内部激活,使用缩放命令或鼠标滚轮调整视口内图形为立面图,使之充满视口,从而确定图形的大小是我所要的(可以利用视口本身的边框来构图),然后用Vpscale命令点选视口边框查看此时视口比例,接近1:X,一般比例要取整,所以我们设为1:X,可以点选视口边框,按Ctrl+1打开特性工具栏,在“自定义比例”中输入1:25。

4、同样,建立主图——剖面图及平面图的视口,并调整各自视口内图形为相应的平面图、立面图。

5、建大样图的视口同理,建大样图的视口,按前述方法调整视口比例为1:5。

大样图直接利用原剖面图生成,不需要另外画出或从剖面图拷出放到一边,这样修改剖面图时其结果就可以直接在大样图中反映出来。

大样图的圆形视口,是利用“Mview”命令中的“对象”选项将预先画出的圆转化而成的。

见下图:6、标注尺寸及注释,添加符号等,完成图纸。

在布局中批量打印步骤:1、键入Publish命令,打开发布对话框。

注意“发布到”选择“页面设置中指定的绘图仪”,且“添加图纸包含”选择“布局选项卡”。

默认“模型选项卡”也是打钩的,我们这里是打印布局,不是打印模型,所以取消它。

2、点“添加图纸”按钮,输入需要打印的图纸。

3、查看(此步骤不是必需,只是为了说的清楚些)。

见下图,可以看到,原图(全部)已包含页面设置,但不是命名页面设置,所以显示“默认:无”,不过照样可以打,如果是命名页面设置,则显示页面设置名称。

4、至此,点击“发布”按钮,大功告成,可以一边吹牛去了。

要说的是,这种情况适用于你有一台固定的打印机,比如说在单位里,你的图纸可以预先都设置好。

习惯不一样,假如你每一次的新图都是从模板文件开始,就在模板文件中设置好,当然也可以像我一样,现在已不用模板(dwt)文件了,反正从以前的图纸随便拷一张过来设置一下,余下的就以这一张为准另存新图纸。

如果你需要去外边打印,可能要变更打印机,那么就再费点事吧,进行下面一步。

5、变更打印机。

见下图,全选图纸,默认第一张图纸显示背景色等待你操作,这里点击中间“页面设置”右侧的下拉箭头出现“输入…”,点击它找到硬盘上你已保存的页面设置文件(dwg文件)输入就可以了。

这是输入后显示“已输入”新打印机的图纸列表,注意需要你再次点击已输入的页面设置。

6、剩下的,不用我说了,还是点“发布”,完了就继续吹牛去,呵呵。

注:我的习惯是,一张图纸中仅一个布局,也即一张图纸对应电脑中的一个文件。

当然,个人习惯不一样,一张图纸中有多个布局时,也是可以按以上方法操作的,但对于一个布局中有多张图纸的情况就无能为力了,这个需要大家注意。

以上操作显然也不适用于模型空间批量打印,对此本人也没有研究过。

对于页面设置,既可以在设置好后存成一个空白的CAD文件(可以包含多个打印机的设置),例如命名为A3(canon页面设置).dwg,在电脑中一看便知;也可以利用正式的图纸中已命名的页面设置,像上图中“A3(A4窗口打印)”,这是页面设置名,都可以,看个人的习惯了。

前者相对而言要整洁规矩些。

不论何种情况,设置好后最好先打印一张试试,确认没有问题再批量打印,尤其是去外边打印的时候,总之磨刀不误砍柴工嘛。

视口的应用1、作放大图可以说,这是利用布局出图最实用的一个功能。

上面的例子中已经包含了做大样图的内容,强调一下,大样图应利用原图通过视口边界直接生成,否则就体现不了视口的功能了,换句话说用布局出图就没什么意思了。

2、隐藏对象这是利用图层工具栏中的“在当前视口中冻结”的功能,达到隐藏对象的目的。

当然,首先你要激活欲冻结对象的视口,然后选择欲冻结对象,再点击“在当前视口中冻结”。

这是一个很重要的功能,比如可以利用此功能将平面布置图及顶棚平面图中的对象画在一个房间平面内,然后在布局中开两个视口(当然不在一个布局中也可以),分别显示平面布置图而隐藏顶棚平面图的对象(如灯具)和顶棚平面图而隐藏平面布置图的对象(如家具),以达到各取所需的目的。

3、旋转图形有两种方法:第一种、UCS+Plan第二种、Mvsetup-----A(对齐)----R(旋转)----选择基点------输入旋转角度说一下Mvsetup命令,该命令旋转的是视口内的视图,这一点与Rotate命令是不同的,Rotate 命令旋转的是模型空间里的对象,将影响所有的视口,而Mvsetup命令不影响模型空间,同时也不影响其它视口。

另外,视口是不能被Rotate的,亦即对视口这个对象应用Rotate命令无效。

注意在使用这两种方法时时视口都不能被锁定。

还有一点,Mvsetup命令很不好用,有点神经。

第一种方法虽说简单些,操作完后却变成缩放全图,视口比例发生变化,也是非常不爽。

所以,这两种方法我是基本没用过,所以具体操作就免了。

当然,也可能是没玩转,反正需要实现类似目的的时候,我都是采用移动、拉伸、对齐或者作辅助线等等笨办法完成的。

4、裁减对象关于这一点,属于个人理解,可以参看上面九-1模型空间里的图形那一张图片,在模型空间里,地面线、楼板线及顶棚线拉的很长,根本没考虑整齐,其实这张还规矩些,再后来我的图有些在模型空间里看,简直是“惨不忍睹”,当然布局里绝对是没得说,呵呵。

因为用不着那么谨小慎微,这样一样,画的时候可以很随意,到图纸空间里的时候,就用视口边界进行裁减,反正视口外的图形是看不见的,由此在模型空间画图完全可以不那么规矩,可以自由自在地发挥。

5、排列图形下面的图中,在模型空间是一个整体,在图纸空间中该图形被几个并列的视口处理,以便适合布局。

此功能起到放大图形的作用6、拼接图形上面的处理仅仅是在视口中对视图进行简单的平移,只显示需要的部位,不需要的部分被挡在视口之外,并不要求完整和精确,如果要求完整和精确对位的话,则要使用下面的命令。

可以利用同步调整视口命令——“Vpsync”,以一个视口为主视口,调整其它视口,使其它视口中的图形与主视口中的图形完美地对接起来,这对于诸如加长图分开打印、地形图的衔接等等非常有用,效果好极了。

实际上,这个命令的操作结果是使不同视口中的视图位置重合在一起、且比例相同(如果不同的话),相当于是同一个视图。

正因为如此,所以要求相邻视口的边框是重合的,否则的话,相邻视口之间的图形还是会被视口遮挡的。

注:首先,强调一点,实际操作时以上步骤是相互穿插进行的,也就是边画图边建视口边调整边标注,可以很随意,不要太机械。

建立视口遵循从主图到副图及从上到下、从左到右的原则。

关于视口在布局中的大小,亦即视口边框的大小,虽然可以灵活设置,想开多大就开多大,但比较好的方式则是通过视口边框来构图,以起到边界和限制的作用,达到任意裁减和拼接图形的目的,在这种情况下,视口边框的大小就不能随意了,要正好包容你想要的那部分图形,使不想要的图形不显示,而不论图形本身是一个整体还是各自独立的。

关于这一点,还可参看一下后面视口的应用一段。

视口层应单独设置,我这里放置在“DefPoints”图层,这是AutoCAD自带的,具有不打印功能,正好利用,你也可以放置在任何其它的层中,随便了。

CAD图纸打印比例默认分类 2009-04-10 01:28:18 阅读350 评论1 字号:大中小CAD图纸打印比例A1=841*594A2=594*420A3=420*297A3=29.7*42A4=21*29.7本人刚工作时时候对CAD出图的比例问题有所困惑,现在有点心得:首先在确定你自己画图的具体幅面,正规画图在CAD上经常使用的是1:1绘制;即是1单位代表1mm,也有1:1000绘制的,即1单位代表1m.(在这里称为绘图比例:1:N)把你要出图的标准图框做成块(个人爱好),如果标准图框套不下所绘图,那么把图框放大M倍后合适. !打印的时候选择1:M打印(注意哦,如果是选按纸张空间缩放的话,蓝图比例就不对了哦)那么最后打印出来的蓝图比例就是1:N*M简单点说,如果绘图比例是1:1的话,那么你的图框放大M就是1:M的蓝图!呵呵举例如下:画一平面布置图,希望出蓝图后比例为1:500;打印在A3图纸上;绘图比例为1:1!解答如下:1/500=1:(N*M),N=1;那么图框放大倍数M=500;如果放大后的图框仍然不能套下所绘制的图的幅面的话,建议把1:500适当更改至合适为止!其实有的图框为了方便打印,只需要内框就可;只要调节打印界面上的X,Y坐标即可控制图纸打印的位置,这里就不具体说了!在电子图上大家一定要记得把打印的时候要选取的比例标注在图的下方,以便成批量打印!我在cad里做好了一张施工图,打出来的时候没有比例,谁知道呀,怎么设置呀!拜托了!!cad图纸里面的长度本身是没有单位的所以打印比例实际是:实际图纸尺寸mm=cad图形单位楼上说得对,在打印对话框中,可以设置1mm=多少cad图形单位那在那里设置呢在打印页面比例旁边有个小箭头可以拉下来设置,设置时把布满图纸边上的勾去掉,比例才能激活其实打印比例与绘图比例不同我认为没必要进行打印比例之设置;绘图时按1:1绘;打印时依据所要出图纸张大小;利用窗口打印方式进行打印即可;前题是;须将图框做成图块;在模型空间对图框进行缩放,保证所要打印之所有图面均包含在图框内就行了;注意在进行窗口选定时,关闭捕捉及相关之设定;保证打印出最大的图面;本人就是利用此法进行打印,很省事;没有必要进行比例换算;画一平面布置图,希望出蓝图后比例为1:500;打印在A3图纸上;绘图比例为1:1!解答如下:1/500=1:(N*M),N=1;那么图框放大倍数M=500;如果放大后的图框仍然不能套下所绘制的图的幅面的话,建议把1:500适当更改至合适为止!那出来的不还是1:500嘛各位好,我在这里想请问一下,CAD出图时的比例如何设定阿,比如说我画图用的1:1的比例画的,那出A1、A2、A3 的图纸,图的比例如何设定,才能使图比较清楚美观,这是在我未到打印社不让人家设定的前提下。

还有就是我画图未以1:1比例画,那图的比例又如何设定呢?请大家帮帮忙,先谢了!出图比例1:1000图打印比例是1:11:500图打印比例是2:11:2000图打印比例是1:2依次列推在打印输出的时候,有比例控制的,找一下,体会一下了。

绘图一般都是用1:1的很简单的,你会成功的。
