通信信号的Matlab仿真

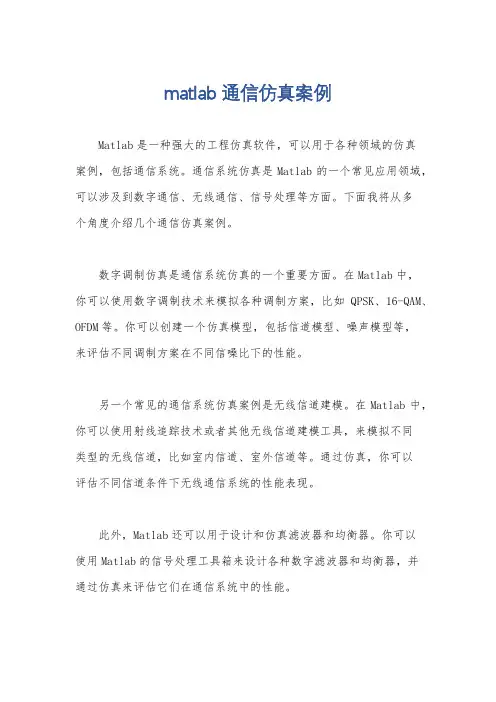

matlab 通信仿真案例
matlab 通信仿真案例Matlab是一种强大的工程仿真软件，可以用于各种领域的仿真案例，包括通信系统。
通信系统仿真是Matlab的一个常见应用领域，可以涉及到数字通信、无线通信、信号处理等方面。
下面我将从多个角度介绍几个通信仿真案例。
数字调制仿真是通信系统仿真的一个重要方面。
在Matlab中，你可以使用数字调制技术来模拟各种调制方案，比如QPSK、16-QAM、OFDM等。
你可以创建一个仿真模型，包括信道模型、噪声模型等，来评估不同调制方案在不同信噪比下的性能。
另一个常见的通信系统仿真案例是无线信道建模。
在Matlab中，你可以使用射线追踪技术或者其他无线信道建模工具，来模拟不同类型的无线信道，比如室内信道、室外信道等。
通过仿真，你可以评估不同信道条件下无线通信系统的性能表现。
此外，Matlab还可以用于设计和仿真滤波器和均衡器。
你可以使用Matlab的信号处理工具箱来设计各种数字滤波器和均衡器，并通过仿真来评估它们在通信系统中的性能。
另一个重要的通信系统仿真案例是误码率性能评估。
在Matlab 中，你可以通过模拟传输过程中的比特错误来评估系统的误码率性能。
你可以使用各种编码和调制技术，以及不同的信道条件，来评估系统在不同情况下的误码率表现。
最后，Matlab还可以用于设计和仿真通信系统中的自适应算法，比如自适应均衡、自适应调制解调等。
通过仿真，你可以评估这些自适应算法在不同信道条件下的性能表现。
总之，Matlab是一个非常强大的工程仿真工具，可以用于各种通信系统的仿真案例，包括数字调制、无线信道建模、滤波器设计、误码率性能评估以及自适应算法设计等。
希望这些信息能够对你有所帮助。
matlab 通信仿真案例
matlab 通信仿真案例
在MATLAB中，通信仿真是一个常见的应用领域，可以用于模拟
和分析数字通信系统的性能。
下面我将从多个角度介绍几个常见的
通信仿真案例。
1. OFDM系统仿真，OFDM（正交频分复用）是一种常见的多载
波调制技术，用于高速数据传输。
你可以使用MATLAB来建立一个基
本的OFDM系统仿真模型，包括信道估计、均衡和解调等模块。
通过
仿真可以分析系统在不同信噪比下的误码率性能，优化系统参数以
及算法设计。
2. 无线通信系统仿真，你可以使用MATLAB建立一个简单的无
线通信系统仿真模型，包括传输信道建模、调制解调、信道编码、
多天线技术等。
通过仿真可以评估系统的覆盖范围、传输速率、抗
干扰能力等性能指标。
3. MIMO系统仿真，MIMO（多输入多输出）技术在无线通信中
得到了广泛应用。
你可以使用MATLAB建立一个MIMO系统仿真模型，包括空间多路复用、信道估计、预编码等。
通过仿真可以分析系统
的信道容量、波束赋形技术对系统性能的影响等。
4. LTE系统仿真，LTE（长期演进）是目前移动通信领域的主流技术之一。
你可以使用MATLAB建立一个LTE系统仿真模型，包括物理层信号处理、上下行链路传输、信道编码解码等。
通过仿真可以评估系统的覆盖范围、传输速率、干扰抑制能力等性能指标。
以上是一些常见的通信仿真案例，通过MATLAB你可以方便地建立仿真模型，分析系统性能，并优化系统设计。
希望这些案例能够帮助到你。
通信原理基于matlab的计算机仿真
通信原理基于matlab的计算机仿真通信原理基于matlab的计算机仿真已经成为通信领域中一项重要的研究工具。
此类仿真软件通过模拟现实情形，能够极大地加快通信设备的开发进程，并且可以帮助工程师进行实验，发现并解决通讯中可能存在的问题。
同时，matlab的通信仿真功能也成为了相关教材和教学实验的首选，许多大学，尤其是通信工程专业的学生要通过matlab的仿真来更好地理解通信原理和通信设备的工作原理。
由于matlab的专业性，无论是对于传输介质的模型计算，还是信号的传输过程的计算仿真，都非常适合。
通信原理的matlab仿真可以有效地帮助工程师分析各种信号，包括模拟信号、数字信号及混合信号。
这种仿真可用于计算机网络、通信系统设计以及无线通信和移动通信等领域。
在matlab中，通信原理的仿真重点是信号的传输与接收。
目前，通信设备主要采用数字信号的传输方式，而matlab中也能够实现该方式的仿真。
通过模拟数字信号的传输过程，可以帮助工程师分析此类信号在不同媒介下的传输效果。
所以，在进行数字信号的仿真时，matlab会考虑到以下几个因素：1.噪声在数字通信中，噪声是一个常见的问题。
因此，在matlab 的仿真中也要考虑到噪声的影响因素。
matlab能够对噪声进行建模，模拟各种环境下的噪声对数字信号的影响程度。
2.数据传输速率数据传输速率也会影响数字信号的仿真结果。
matlab可以模拟数字信号传输的速率以及不同速率下的传输效果。
3.差错率差错率也是数字信号传输中的一个显著因素，matlab在通信原理仿真中也会进行模拟。
除数字信号外，模拟信号的仿真也是通信原理仿真领域的一项重要工作。
在matlab的仿真中，通常对模拟信号的传输和接收会更加复杂。
通信原理的matlab仿真的一个重要应用就是误码率和比特误差率测试。
误码率和比特误差率都是评估数字信号传输质量的指标。
通信系统的设计旨在在受到最小干扰时保持误差率的最小化。
通信原理matlab仿真
通信原理matlab仿真通信原理是现代通讯技术的基础。
它研究的是信息的传递过程，包括信号的生成、传输、接收、处理和解调等多个环节。
MATLAB是一种强大的仿真工具，可以用于构建和分析各种通信系统。
本文将介绍如何使用MATLAB进行通信原理仿真。
1. 基本概念在开始MATLAB仿真之前，我们需要了解一些基本概念。
最基本的通信系统是由三个部分组成的：发送器、信道和接收器。
发送器将信息转换为一种可以传输的信号，信道将信号从发送器传输到接收器，接收器将信号转换回信息。
信号可以是模拟信号或数字信号。
模拟信号是连续的，数字信号是离散的。
在数字通信中，一般使用的是数字信号。
2. 发送器仿真在MATLAB中，我们可以使用生成函数来模拟发送器的行为。
常用的生成函数包括sine、cosine、sawtooth等。
例如，如果我们要发送一个正弦波信号，可以使用以下代码：t = 0:0.001:1; % 生成时间序列f = 10; % 正弦波频率A = 1; % 正弦波幅值s = A*sin(2*pi*f*t); % 生成正弦波信号上述代码中，t表示时间序列，f表示正弦波频率，A表示幅值，s表示生成的正弦波信号。
在实际系统中，发送器一般会对信号进行一定的调制，例如调频调幅等。
这些调制方式也可以使用MATLAB进行仿真。
3. 信道仿真信道是一个复杂的环节，其影响因素很多。
常见的信道包括添加噪声信道、多径信道等。
在MATLAB中，常用的信道模型包括AWGN信道和瑞利信道。
AWGN信道是指添加高斯白噪声的信道，可以使用以下代码模拟：s_noise = awgn(s,SNR,'measured');其中，s_noise是添加高斯白噪声后的信号，SNR是信噪比，可以修改为不同的值进行仿真。
瑞利信道是一种多径衰落信道，可以使用以下代码模拟：h = rayleighchan(1/1000,60); % 生成瑞利信道对象s_r = filter(h,s_noise);其中，h是瑞利信道对象，1/1000表示信噪比，60表示长度。
matlab通信仿真实例
matlab通信仿真实例通信仿真在工程领域中具有广泛的应用，MATLAB作为一种强大的数学建模工具，能够帮助工程师进行通信系统的仿真设计和分析。
在本文中，我们将通过一个具体的MATLAB通信仿真实例来展示如何使用MATLAB进行通信系统的建模和仿真。
首先，我们需要定义一个简单的通信系统，假设我们要设计一个基于QPSK调制的数字通信系统。
我们可以按照以下步骤进行仿真实例的设计：1. 生成随机比特序列：首先我们需要生成一组随机的比特序列作为发送端的输入。
我们可以使用MATLAB的randi函数来生成随机的二进制比特序列。
2. QPSK调制：接下来，我们需要将生成的二进制比特序列进行QPSK调制，将比特序列映射到QPSK星座图上的相应点。
我们可以使用MATLAB的qammod 函数来进行QPSK调制。
3. 添加高斯噪声：在通信信道中，往往会存在各种噪声的干扰，为了模拟通信信道的实际情况，我们需要在信号上添加高斯噪声。
我们可以使用MATLAB的awgn函数来添加高斯噪声。
4. QPSK解调：接收端接收到信号后，需要进行QPSK解调，将接收到的信号映射回比特序列。
我们可以使用MATLAB的qamdemod函数来进行QPSK解调。
5. 比特误码率计算：最后，我们可以计算仿真的比特误码率（BER），用来评估通信系统的性能。
我们可以通过比较发送端和接收端的比特序列来计算比特误码率。
通过以上步骤，我们就可以完成一个基于QPSK调制的数字通信系统的MATLAB仿真实例。
在实际的通信系统设计中，我们可以根据具体的需求和系统参数进行更加复杂的仿真设计，例如考虑信道编码、信道估计等因素，以更加准确地评估通信系统的性能。
MATLAB的强大数学建模和仿真功能，为工程师提供了一个非常有用的工具，可以帮助他们设计和分析各种通信系统。
通过不断的实践和学习，工程师可以更加熟练地运用MATLAB进行通信系统的仿真设计，为通信系统的性能优化提供有力的支持。
MATLAB仿真实例
MATLAB仿真实例通信原理是指传输信息的原理和方法。
MATLAB可以用于实现各种通信原理的仿真，包括信号的调制、发送、接收、解调等过程。
下面我将介绍一个基于MATLAB的通信原理仿真实例。
本实例以频率调制通信原理为基础，以调频调制(FM)为例进行仿真。
1.首先定义模拟信号源，生成一个基带信号。
例如，我们可以选择一个正弦波信号作为基带信号，其频率为$f_m$。
2.接下来，我们需要将基带信号进行调频调制。
在调频调制过程中，我们将基带信号的频率进行调制，生成载频为$f_c$的调制信号。
3. 在MATLAB中，我们可以使用freqmod函数来进行调频调制。
该函数接受基带信号、载频和调制指数作为输入参数，并返回调制信号。
4.在得到调制信号后，我们可以进行发送模拟。
发送模拟是指将调制信号通过信道传输，可以简单地将信号存储为一个信道矩阵。
5. 在接收端，我们需要对接收到的信号进行解调，以恢复基带信号。
在调频调制中，我们可以使用freqdemod函数进行解调。
该函数接受解调信号、载频和调制指数作为输入参数，并返回解调后的信号。
6.最后，我们可以将解调信号与原始信号进行比较，计算它们之间的误差。
可以使用均方根误差(RMSE)作为误差度量指标。
通过以上过程，我们可以完成一个简单的基于MATLAB的调频调制仿真。
为了使仿真更贴近实际通信场景，我们还可以添加信道噪声等因素。
例如，我们可以在发送模拟过程中，向信道矩阵中添加高斯白噪声。
这样可以更真实地模拟信号在传输过程中受到干扰和噪声的情况。
通过以上步骤，我们可以利用MATLAB进行通信原理的仿真实践。
这个实例不仅可以帮助我们加深理解通信原理的基本概念和过程，还可以通过实际操作和仿真结果进行验证和验证。
总之，MATLAB是一个非常强大的工具，可以用于各种通信原理的仿真。
通过利用MATLAB进行仿真实践，我们可以更深入地理解通信原理的基本原理和过程，提高我们的理论水平和实践能力。
MATLAB通信仿真要点
MATLAB通信仿真要点MATLAB通信仿真是指使用MATLAB软件进行通信系统的建模、仿真和分析。
在通信领域，仿真是非常重要的工具，它可以帮助工程师们验证设计和算法，评估性能以及优化系统。
下面是进行MATLAB通信仿真时需要注意的关键要点。
1.选择合适的仿真模型：通信系统包括多个组件，例如调制、编码、传输信道、解调等。
在进行仿真之前，需要选择合适的模型来表示这些组件。
根据系统的需求，可以选择不同的模型，例如理想模型、接近实际系统的模型或者经验模型。
2.信号处理：在通信系统中，信号处理是一个核心环节。
MATLAB提供了丰富的信号处理工具箱，可以用于数字信号的分析和处理。
可以使用这些工具对通信信号进行滤波、修正、去噪等操作，以便获得更好的性能。
3. 比特错误率（BER）分析：通信系统的一个重要指标是比特错误率（Bit Error Rate，BER），即接收端误码率。
MATLAB提供了各种用于BER分析的工具，例如误码率曲线的绘制、误码率性能分析等。
可以使用这些工具来评估系统在不同条件下的性能，并进行优化。
4.信道建模：通信系统中的信道是一个关键因素，它会影响信号的传输和接收质量。
MATLAB提供了许多信道建模工具，可以用于模拟各种信道，如高斯信道、瑞利信道、多径衰落信道等。
通过对信道的建模，可以评估系统的性能，并进行通道估计和等化技术的研究。
5.参数配置和优化：通信系统中有许多参数需要配置和优化，如编码方式、调制方式、信道编码方式、解调方式等。
MATLAB提供了优化工具，可以帮助寻找最佳的参数配置，以实现最好的系统性能。
6.多用户仿真：在无线通信系统中，多用户交互会导致干扰。
MATLAB 提供了多用户仿真工具，可以对多个用户在同一信道中的交互进行建模和仿真，并评估系统的吞吐量、容量等性能。
7.分析和可视化：MATLAB具有强大的数据分析和可视化功能，可以帮助分析仿真结果。
通过使用MATLAB的数据分析工具，可以得到关键的性能指标，并比较不同方案之间的优劣。
MATLAB通信仿真要点
MATLAB通信仿真要点1.通信系统模型建立：在MATLAB中建立通信系统模型是仿真的第一步。
这包括定义传输信道、接收信号处理和误码纠正等各个组成部分。
您可以使用MATLAB提供的信号处理工具箱来实现这些功能。
此外，MATLAB还提供了信号处理函数和工具，可以帮助您构建系统的模型。
2.信道建模：通信系统中的信道是模型中的一个关键组成部分。
信道的特性和行为对系统的性能有重要影响。
在MATLAB中，您可以使用函数和工具箱来模拟各种类型的信道，包括加性高斯白噪声信道（AWGN）、多径衰落信道等。
MATLAB还提供了信道估计和等化方法，可以帮助您处理复杂的信道环境。
3.信号生成和调制：在通信系统仿真中，生成和调制信号是非常重要的步骤。
MATLAB提供了各种工具箱和函数，可以帮助您生成各种类型的信号，包括连续时间信号和离散时间信号。
您可以使用这些工具来调制和解调信号，包括频率调制、相位调制和振幅调制等。
4.物理介质建模：通信系统通常会使用特定的物理介质来传输信号。
在MATLAB中，您可以使用建模工具箱来模拟各种物理介质的特性，包括传输线、射频电路和光纤等。
这些工具可以帮助您更准确地模拟和分析系统的性能。
5.误码纠正和解码：在通信系统中，误码纠正和解码是非常重要的步骤。
MATLAB提供了各种编码和解码算法，包括前向纠错编码（FEC）和纠正编码（ECC）等。
您可以使用MATLAB的编码和解码函数来实现这些功能，并评估系统的误码性能。
6.系统性能评估：在完成通信系统的建模和仿真后，评估系统的性能是非常重要的。
MATLAB提供了各种性能评估工具和函数，包括误码率（BER）、信噪比（SNR）和频谱效率等。
您可以使用这些工具来分析和优化系统的性能，并进行仿真实验。
7.仿真结果可视化：MATLAB提供了丰富的数据可视化工具，可以帮助您对仿真结果进行可视化分析。
您可以使用MATLAB的绘图函数和工具箱来绘制信号波形、频谱图和误码率曲线等。
通信系统的MATLAB仿真(通信实验必看)
第 6 章 通信系统仿真
6.3 差错控制编/译码方法
在通信系统中，差错控制编/译码技术被广泛地用于检查和纠正信息在传递过程中 发生的错误。在发送端，差错控制编码添加了一定的冗余码元到信源序列；接收时就利 用这些冗余信息来检测和纠正错误。纠错编码主要有分组码和卷积码两种类型。 MATLAB通信工具箱提供了一系列函数用于有限域计算。概率解码中最常用的是 Viterbi解码，用于卷积码解码。常用的纠错编码方法包括线性分组码、海明码、循环码、 BCH码、Reed-Solomon码和卷积码。 1. 纠错编码函数 纠错编码函数encode( )及译码函数decode( ) 格式： 格式：code=encode(msg, N, K, method, opt) 功能：用method指的方法完成纠错编码。其中msg代表信息码元；method是允许的编 码方法，包括hamming 、linear等， opt是一个可选择的优化参数。 格式： 格式：msg=decode(code,n,k,method) 功能：用指定的method方式进行译码。为了正确地复制出信源序列，编码和译码的调 用方式必须相同。
x ∈ Ri = Q ( x) = x i
N
易见，这类量化引入了失真，其均方误差为：
D= ∑ ∫ R ( x x i ) 2 f x ( x ) dx
i =1
1
其中f(x)是信源随机变量的概率密度函数。信号量化噪声比(SQNR)为：
SQNR = 10 log 10
E[ X 2 ] D
第 6 章 通信系统仿真
在MATLAB通信工具箱中提供了两种信源编译码的方法：标量量化和预测量化。 1.标量量化 标量量化 律压扩计算函数compand( ) (1)信源编码中的 律或 律压扩计算函数 信源编码中的 律或A律压扩计算函数 格式： 格式：out=compand(in, param, V, method) 功能：实现 律或A律压扩，其中param为 值，V为峰值。压扩方式由method指定。
matlab通信仿真设计
matlab通信仿真设计MATLAB通信仿真设计文档概述：通信系统是现代信息社会的核心，通信系统的性能直接影响着信息的传输质量和传输速度。
通信仿真技术作为其中的一种重要的手段，在通信系统的设计、优化和评估中扮演着重要角色。
MATLAB仿真软件是通信仿真领域中使用最为广泛的工具之一。
通过MATLAB软件，可以快速建立通信系统的仿真模型，并实现对其进行仿真和测试。
本文将详细介绍MATLAB通信仿真设计的相关知识和实现方法。
一、MATLAB通信仿真设计的基础知识MATLAB通信仿真设计主要涉及以下几个方面的知识：1. 信号处理与数字通信基础知识MATLAB通信仿真应用需要掌握一定的信号处理与数字通信的基础知识，如数字信号处理、滤波器设计、数字调制解调技术等。
2.MATLAB基础知识MATLAB仿真软件是MATLAB通信仿真设计的基础平台，需要掌握MATLAB的基本语法、常用命令、图形绘制等。
3.通信系统的仿真知识通信系统的仿真知识包括系统建模、仿真参数的设置、仿真结果的评估等。
二、MATLAB通信仿真设计的常用工具MATLAB通信仿真设计涉及到的常用工具如下：1.MATLAB通信系统工具箱MATLAB通信系统工具箱是MATLAB仿真软件中的一个重要工具，包含了数字信号处理、滤波器设计、卷积码、分组码、调制、解调、信道编码、信道建模、误码性能、符号时钟估计等多个模块，能够快速实现通信系统的仿真。
2.系统建模工具系统建模工具是用来建立通信系统的仿真模型的工具。
MATLAB仿真软件中提供了SIMULINK模块，可以通过模块化的方式快速地建立通信系统的仿真模型，而不需要进行复杂的编程。
3.信号调制与解调工具信号调制与解调工具是用来对数字信号进行调制、解调的工具。
MATLAB仿真软件中提供了多种常用的调制解调技术，如PSK、FSK、QAM等。
4.误码性能评估工具误码性能评估工具是用来评估通信系统误码率性能的工具。
MATLAB仿真实例
MATLAB仿真实例通信原理是研究信息在传输中的传递、编码、解码、调制、解调、信道等各个方面的原理和技术。
MATLAB是一种基于数值计算和可视化的高级计算语言和交互式环境，常用于科学计算、算法开发、数据分析和可视化等领域。
下面将介绍一个基于MATLAB的通信原理仿真实例。
实例描述：假设有一个发送端和一个接收端，通过一个信道进行通信。
发送端生成了一个数字信号序列，将其通过一种调制技术转换为模拟信号，经过信道传输到接收端后，接收端需要对接收到的模拟信号进行解调，得到原始的数字信号序列，并与发送端生成的数字信号序列进行比较，评估通信系统的性能。
实例步骤：1.生成数字信号序列：使用MATLAB生成一个随机的二进制数字信号序列。
例如，一个200个比特的数字信号序列可以使用以下代码生成：```MATLABbits = randi([0 1], 1, 200);```2. 调制：在本例中，我们使用二进制相移键控（Binary Phase Shift Keying，BPSK）调制方式将数字信号序列转换为模拟信号。
将1映射为1，将0映射为-1、以下是BPSK调制的MATLAB代码实现：```MATLABmodulated_signal = 2*bits - 1;```3. 添加通道噪声：在信道传输过程中，由于各种原因（如传输损耗、多径效应等），信号可能会受到一定的噪声干扰。
在本例中，我们假设信道噪声为高斯白噪声。
可以使用MATLAB的awgn函数在模拟信号中添加高斯白噪声。
以下是添加高斯白噪声的MATLAB代码实现：```MATLABSNR_dB=10;%信噪比（信号功率与噪声功率之比）received_signal = awgn(modulated_signal, SNR_dB, 'measured');```4.解调：接收端需要对接收到的带有噪声的模拟信号进行解调，以恢复原始的数字信号序列。
对于BPSK调制，可以通过判断接收信号的正负性来解调。
用MatLab仿真通信原理系列实验
用MatLab仿真通信原理系列实验一、引言通信原理是现代通信领域的基础理论，通过对通信原理的研究和仿真实验可以更好地理解通信系统的工作原理和性能特点。
MatLab作为一种强大的数学计算软件，被广泛应用于通信原理的仿真实验中。
本文将以MatLab为工具，介绍通信原理系列实验的仿真步骤和结果。
二、实验一：调制与解调1. 实验目的通过MatLab仿真，了解调制与解调的基本原理，并观察不同调制方式下的信号特征。
2. 实验步骤（1）生成基带信号：使用MatLab生成一个基带信号，可以是正弦波、方波或任意复杂的波形。
（2）调制：选择一种调制方式，如调幅（AM）、调频（FM）或相移键控（PSK），将基带信号调制到载波上。
（3）观察调制后的信号：绘制调制后的信号波形和频谱图，观察信号的频谱特性。
（4）解调：对调制后的信号进行解调，还原出原始的基带信号。
（5）观察解调后的信号：绘制解调后的信号波形和频谱图，与原始基带信号进行对比。
3. 实验结果通过MatLab仿真，可以得到不同调制方式下的信号波形和频谱图，观察到调制后信号的频谱特性和解调后信号的还原效果。
可以进一步分析不同调制方式的优缺点，为通信系统设计提供参考。
三、实验二：信道编码与解码1. 实验目的通过MatLab仿真，了解信道编码和解码的基本原理，并观察不同编码方式下的误码率性能。
2. 实验步骤（1）选择一种信道编码方式，如卷积码、纠错码等。
（2）生成随机比特序列：使用MatLab生成一组随机的比特序列作为输入。
（3）编码：将输入比特序列进行编码，生成编码后的比特序列。
（4）引入信道：模拟信道传输过程，引入噪声和干扰。
（5）解码：对接收到的信号进行解码，还原出原始的比特序列。
（6）计算误码率：比较解码后的比特序列与原始比特序列的差异，计算误码率。
3. 实验结果通过MatLab仿真，可以得到不同编码方式下的误码率曲线，观察不同信道编码方式对信号传输性能的影响。
matlab 通信仿真案例
matlab 通信仿真案例MATLAB是一种常用的科学计算软件，被广泛应用于各个领域的仿真和模拟中。
在通信领域，MATLAB也是一个非常强大的工具，可以用来进行通信系统的仿真和设计。
下面我将通过一个简单的通信仿真案例来展示MATLAB在通信领域的应用。
假设我们要设计一个基本的数字通信系统，包括信号的生成、调制、传输、解调和接收等过程。
首先，我们需要生成一个信号源，这里我们选择一个简单的正弦波信号作为输入信号。
利用MATLAB的信号处理工具箱，我们可以很方便地生成一个正弦波信号，并对其进行调制。
接下来，我们将对信号进行调制，这里我们选择将信号调制为一种常见的调制方式——正交振幅调制（QAM）。
在MATLAB中，可以很容易地实现QAM调制，同时也可以设置调制阶数和载波频率等参数。
然后，我们需要模拟信号在传输过程中的传输情况，包括信道的噪声和衰落等影响。
在MATLAB中，可以通过添加高斯噪声或其他类型的信道噪声来模拟传输过程。
同时，可以通过调整信号的功率和信道的信噪比等参数来观察信号在传输过程中的性能表现。
接收端的解调也是通信系统中非常重要的一个环节。
在MATLAB中，可以很方便地实现QAM的解调过程，并对接收到的信号进行解调和解码。
通过观察解调后的信号和原始信号的误码率等性能指标，可以评估通信系统的性能。
除了基本的信号处理和调制解调，MATLAB还提供了丰富的工具箱和函数，可以用来实现各种通信系统中常见的功能和算法。
比如信道编码、调制解调、信号检测、自适应调制等。
可以根据具体的需求和应用场景，选择合适的工具箱和函数来实现通信系统的仿真和设计。
总的来说，MATLAB是一个非常强大的工具，在通信系统的仿真和设计中有着广泛的应用。
通过上面的简单案例，我们可以看到MATLAB在通信领域的强大功能和灵活性，为工程师和研究人员提供了一个方便快捷的平台，用来实现各种通信系统的仿真和设计。
希望通过这个案例的介绍，读者对MATLAB在通信领域的应用有所了解，也能够在实际工作中运用MATLAB来进行通信系统的仿真和设计。
6通信系统MATLAB仿真(入门1)资料
2.1 模拟通信系统建仿照真
二、信源模型 确定信源 Simulink根本库的常用确定信源 压控振荡源〔连续时间，离散时间〕
t
输y (t出) 信A 号cc 的o s 频(2 率随fc t着 输2 入K 信c号0 u 幅(t) 度d 的 变) 化而发
生相应的变化 用于调频调制器、锁相环路等
2.1 模拟通信系统建仿照真
设传输的基带信号为正弦波，幅度为1，频率 范围为1~10Hz，载波频率为100Hz，传输信 道为高斯白噪声信道，其信噪比SNR为10dB, 系统仿真采样率为1000Hz。
2.1 模拟通信系统建仿照真
三、调制与解调 补充：通信工具箱中信道的相关模块。
加性高斯白噪声AWGN 二进制对称信道BSC 多径瑞利衰落信道 莱斯衰落信道
噪 声 和 干 扰 源
2.2 数字通信系统建仿照真
二、模拟信号数字化〔取样、量化、编码〕
取样 保证不失真传输的最小代价——取样定理。
〔复习取样定理〕
2.2 数字通信系统建仿照真
二、模拟信号数字化
取样定理：假设对某一带宽有限的时间连 续信号〔模拟信号〕进展采样，且采样速率 到达两倍以上的最高工作频率，那么依据这 些抽样值就能复原出原始信号。
2.2 数字通信系统建仿照真
三、基带传输码型设计 例5 仿真得出单极性不归零码、双极性归零码和
单极性归零码。
2.2 数字通信系统建仿照真
2.1 模拟通信系统建仿照真
三、调制与解调 1、调制的通带和基带模型
复信号 x (t ) 包含了被调信号相关的全
部变量〔幅度，相位〕，而调制方式的数 学性能与载波频率无关。上述等效低通调 制模型称为调制器基带模型。
2.1 模拟通信系统建仿照真
matlab通信原理仿真教程
matlab通信原理仿真教程
Matlab通信原理仿真教程如下：
1. 导入Simulink和Communications Toolbox。
Simulink是MATLAB的一个扩展，用于建模、仿真和分析动态系统。
Communications Toolbox
是用于通信系统仿真的附加工具箱。
2. 创建通信系统模型。
在Simulink中，可以使用各种模块来创建通信系统
模型，例如信号源、调制器、解调器、信道和噪声源等。
3. 配置模块参数。
根据所需的通信系统参数，配置各个模块的参数。
例如，在调制器模块中，可以选择所需的调制类型（如QPSK、QAM等），并设
置相应的参数。
4. 运行仿真。
在Simulink中，可以使用“开始仿真”按钮来运行仿真。
Simulink将自动进行系统建模和仿真，并显示结果。
5. 分析仿真结果。
使用MATLAB中的各种工具和分析函数来处理仿真结果，例如频谱分析、误码率计算等。
以上是Matlab通信原理仿真教程的基本步骤，具体实现过程可能会因不同的通信系统和仿真需求而有所不同。
建议参考Matlab官方文档和相关教程进行学习。
matlab通信仿真实例
matlab通信仿真实例Matlab通信仿真实例：频移键控（FSK）调制与解调引言：通信系统在现代社会的发展中起着关键作用，其性能的评估和优化是一个重要的研究方向。
Matlab作为通信仿真的强大工具，具有广泛的应用。
本文将以频移键控（FSK）调制与解调为例，介绍如何使用Matlab进行通信仿真实例。
我们将从FSK调制与解调的基本原理开始，逐步介绍Matlab编程实现。
第一节：FSK调制原理频移键控（FSK）是一种基于频率调制的数字调制技术。
在FSK调制中，数字数据被映射到不同的频率，即0和1分别对应不同的载波频率。
调制信号可以表示为：s(t) = Acos(2πf1t) ，当输入为0s(t) = Acos(2πf2t) ，当输入为1其中s(t)为调制信号，A为幅度，f1和f2分别为两个载波频率。
FSK信号的频谱包含这两个载波频率。
下面我们将使用Matlab实现FSK调制。
第二节：Matlab编程实现FSK调制在Matlab中，我们可以使用频率生成器函数freqgen来生成不同频率的信号。
首先，我们需要在Matlab中定义载波频率f1和f2，和待调制的数字数据序列x。
f1 = 1000; 第一个载波频率f2 = 2000; 第二个载波频率x = [0 1 0 1 0]; 待调制的数字数据序列接下来，我们可以根据以上公式，使用正弦函数生成相应的调制信号。
t = 0:0.0001:0.001; 时间间隔s = zeros(size(t)); 初始化调制信号为0for i = 1:length(x)if x(i) == 0s = s + cos(2*pi*f1*t);elses = s + cos(2*pi*f2*t);endend在上述代码中，我们使用for循环遍历输入数据序列的每个元素，根据输入数据的值选择不同的载波频率，并将调制信号叠加在一起。
最后，我们得到了FSK调制信号s。
接下来，我们将介绍FSK解调的原理和Matlab 的实现。
matlab通信仿真实例 -回复
matlab通信仿真实例-回复Matlab通信仿真实例：使用MATLAB进行OFDM系统仿真在通信系统设计过程中，仿真是非常重要的一步。
通过仿真，我们可以模拟和评估各种信号处理算法和通信系统构架的性能。
MATLAB作为一种强大的数学和编程工具，提供了丰富的仿真工具和函数，非常适合用于通信系统的仿真。
本篇文章将以OFDM系统为例，详细介绍如何使用MATLAB 进行通信仿真。
OFDM（Orthogonal Frequency Division Multiplexing）是一种常用的调制技术，被广泛应用于现代无线通信系统中，如4G LTE、Wi-Fi和5G 等。
OFDM系统通过将高速数据流分成多个低速子载波，并且这些子载波之间互相正交，从而提高了数据传输的效率和带宽利用率。
下面我们将一步一步地进行OFDM系统的仿真。
第一步：生成OFDM信号首先，我们需要生成OFDM信号。
在MATLAB中，我们可以使用`ofdmmod`函数来生成OFDM信号。
这个函数接受几个参数，包括基带数据、子载波数量和抽样频率等。
基带数据可以是一个随机的比特序列或者其他数字数据。
子载波数量决定了OFDM系统的带宽，一般选择的子载波数量是2的整数次幂。
抽样频率是指采样的速率，一般设置为代表信号带宽的2倍。
接下来，我们设置一些OFDM系统的参数，如子载波数量为64，抽样频率为100 MHz，并生成一个随机的二进制比特序列。
然后，我们使用`ofdmmod`函数来生成OFDM信号。
matlabN = 64; 子载波数量Fs = 100e6; 抽样频率data = randi([0 1], N, 1); 随机二进制比特序列ofdmSignal = ofdmmod(data, N, Fs);第二步：添加通道效应在实际通信中，信号会经过各种各样的信道，如空气传播、电缆传输等。
这些信道会引入各种干扰和衰落效应。
为了更真实地模拟通信环境，我们需要将信号传输到通道中，并在接收端进行解调。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验三通信信号的Matlab仿真
1、预习：学习教材3.1节和3.3.节。
掌握滤波器、频谱仪模块。
2、产生一个100Hz的锯齿波，设计一个中心频率为300Hz，带宽为100Hz的带通滤波器对其滤波，用示波器观察输出波形。
3、将2中的锯齿波改为方波，重复2，对比带通滤波器输出与2中的输出，说明原因。
方波是由一个频率和其相同的正弦波和许多的高频谐波合成，滤波器将高次谐波滤掉，就变成了正弦波
4、用频谱仪观察100Hz的锯齿波的功率谱。
5、测量出你所产生的100Hz锯齿波的功率。
6、产生一个高斯随机信号，测量出这个信号的功率。
7、将6中产生的噪声的功率调整为100Hz锯齿波的功率的1/10。
8、用频谱仪观测7中得到的噪声的功率谱。
9、将7中所得的噪声加入到100Hz锯齿波中，再观察加入噪声后的信号波形及其功率谱。
