KBG管施工工艺标准

KBG管施工工艺

套接扣压式薄壁钢导管(KBG管)管材，是近年来开发用于lkV及以下布线工程的绝缘电线保护管．是针对电线管、焊接钢管管材在作绝缘电线保护管的敷设工程中施工复杂、PVC管强度低容易破坏的状况研制而成的新型管材。本文就KBG管特点和施工技术做一下阐述。

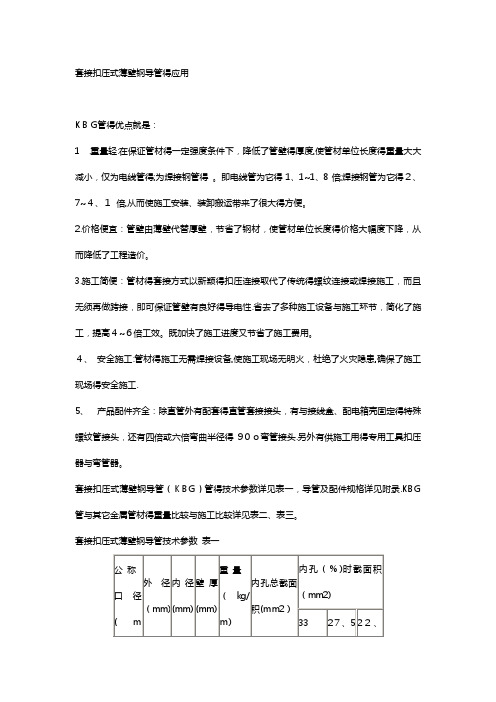

1 KBG管的特点

1．1 质量轻

与电线管、焊接钢管比较．KBG管降低了管壁厚度．使管材单位长度的质量大大减小，仅为电线管的1／3—1／4，为焊接管的9／10—3／5，从而给施工安装、装卸搬运带来了很大的方便。KBG管与其他金属管的质量比较见表1。表1 KBG管与其它金属管的质量比较 kcCm

1_2 强度好

KBG管虽然降低了管壁厚度。但仍保持一定强度，满足施工要求，解决PVC管强度不够，容易破坏的弊病。

1．3 价格便宜

KBG管管壁薄节省了钢材，使管材单位长度的价格大幅度下降，从而降低了工程造价。

1．4 施工简便

管材的套接方式以新颖的扣压连接取代了传统的螺纹连接或焊接施工，而且无须再做跨接．即可保证管壁有良好的导电性。省去了多种施工设备和施工环节，简化了施工，提高工效4—6倍。既加快

了施工进度又节省了施工费用。KGB管与其他金属管的施工工艺比较见表2

表2 KBG管与其它金属管的施工工艺比较

1．5 产品配件齐全

除直管外有配套的直管套接接头，有与接线盒、配电箱壳固定的特殊螺纹管接头，还有四倍或六倍弯曲半径的9O。弯管接头。另外有供施工用的专用工具扣压器和弯管器。

1．6 安全施工

管材的施工无需焊接设备，使施工现场无明火，杜绝了火灾隐患，确保了施工现场的安全施工。

2 KBG管明暗敷设及吊顶内敷设的施工技术

2．1 暗管敷设工程施工工艺

(1)工艺流程：材料的进场检验一测线定位一预制弯管、螺纹管接头与箱盒紧固一切槽开孔(砖墙或砌体)一箱盒定向稳固一管路敷设一管路固定。

(2)材料的进场检验：

①保证进场的KBG管符合国家现行技术标准的规定，KBG管的管材连接附件及盒(箱)，宜采用同一金属材料制作，产品应有出厂合格证和检验报告。

@KBG管的管材及连接附件，安装前外观检查应符合下列规定：型号、规格符合设计要求。管材表面有明显的产品标志；金属内、外壁镀层良好、均匀无表皮剥落、锈蚀等现象；管材及连接附件内、外壁

表面光洁、无裂纹、毛刺、飞边、砂眼、气泡、变形等缺陷；管材及连接附件，

壁厚均匀、管口平整、光滑。

③套接管件(直管接头，弯管接头)的长度，不小于管外径的2．5倍；套管管件中心呈现的凹型槽弧度均匀，位置正确，垂直。

④弯曲的管材及连接附件，弧度呈均匀状，且不应有折皱、凹陷、裂缝、弯曲、死弯等缺陷，管材焊缝处于外侧。

⑤扣压专用工具应配套，搬运灵活，便于操作。

(3)测线定位：

①根据施工图纸确定箱、盒轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出箱、盒实际位置。成排、成列的箱、盒位置，应挂通线或十字线。

②暗配的电线管路宜沿最近的线路敷设，并减少弯曲．埋入墙体或混凝土内的导管，与墙体或混凝土的表面净距不应小于15mm。

(4)预制弯管、爪形螺纹管接头与箱盒紧固：

①预制弯管可采用冷煨弯及定型弯管，一般管径25mm及以下时，可使用手扳煨管器．既将管子捅入煨管器，逐步煨出所需弯管；管径32mm及以下时，可使用液压弯管器。

②将爪形螺纹管接头与盒箱连接．使用专用搬子锁。

(5)切槽开孔：

砖墙或砌体需切割槽时，应在槽两边弹线．用切割机及錾子剔槽。槽宽比管外径大5mm为宜箱、盒孔不宜太大。

(6)箱、盒定向稳固：

砖墙或砌体墙的箱、盒，用强度不小于MIO的水泥砂浆稳住，平整、牢固、坐标正确。现制混凝土或楼板上的箱、盒应先安装好卡铁．将卡铁点焊在钢筋上，如为木模板时可用钉子．细铅丝将箱、盒绑扎同定在模板上。

(7)管路敷设：

①管子切断采用钢锯、砂轮锯进行切管，断口处应平齐不歪斜，管口刮铣光滑、无毛刺，管内屑应除十净

②管路连接采用直管头连接，其长度为管外径的2．5-3．0倍，管的接口应在其管接头内中心即1／2处，采用90。直角弯管接头时．管的接口应插入直角弯管的承插口处，并应到位，再使用压接器压接。压接后，在联接口处涂抹铅油．使其整个线路形成完整的统一接地体

③管路压接应采用专用工具进行，水平敷设时，扣压点宜在管路上下方分别扣压，管路垂直敷及时，扣压点宜在管路左右两侧分别扣压，当管径为25ram及以下时，每端扣压点不少于2处；当管径为32ram及以下时，每端扣压点应不少于3处。且扣压点宜对称．间距均匀。扣压点深度不应小于1．0film 扣压点位置应在连接处中心。

(8)管路固定：

①敷设在钢筋混凝土墙及楼板内的管路与钢筋绑扎固定．固定点的距不应大于lO00mm。

②敷设在砖墙、砌体墙内的管路，剔槽宽度不应大于管外径5mm。固定点间距不应大于lO00mm。

2．2 KBG管明暗敷设及吊顶敷设施工技术

(1)工艺流程

材料的进场检验一弯管、支架、吊架预制加工一测定箱盒位置及固定一管路敷设一管路固定。

(2)材料的进场检验：(同暗管敷设)

(3)弯管、支架、吊架预制加工：明配管弯曲半径一般不小于管外径的6倍；当两个接线盒之间只有一个弯曲时．其弯曲半径不宜小于管外径的4倍。加工方法可采用冷煨法和定型弯管。支架、吊架的规格不应小于以下规定：圆钢：直径6mm，扁钢支架30mmx3mm．角钢支架25mmx25mmx3mm。埋注支架应有燕尾．埋入深度不应小于80mm。

(4)测定箱盒位置及固定：

①根据设计图纸测出箱盒与出线VI等的准确位置。把管路垂直水平走向弹出线来．按照安装标准规定的固定间距的尺寸要求计算出支架、吊架的位置。

②固定点的距离应均匀，管卡在终端、转弯中点电气器具或接线盒边缘的距离为150～300mm。中间管卡最大距离应符合见表3规定。

表3 KBG管固定点间的最大距离 m

③箱盒固定，采用定型箱、盒、需在箱盒下侧100-150mm处加稳固支架，将管固定在支架上．箱盒安装应牢固平整，开孔整齐，并与管径相吻合要求一管一孔，不得开大孔。铁制箱盒严禁电气焊开孔。

(5)管路敷设(同暗管敷设)

(6)管路固定：将管路固定在埋设好的支架上管路固定应牢靠，抱箍螺栓应拧紧。2．3 施工注意事项

(1)KBG管穿过变形缝，应装设补偿装置．补偿装置应平整，活动自如，管口平滑，螺纹管接头与管子连接可靠；管路穿过建筑物和设备基础处应加保护套管。(2)现浇混凝土楼板上配管时，注意不得踩坏钢筋．土建浇注混凝土时，电工应留人看守，以免振捣时损坏配管及箱、盒移位，遇到管路损坏时，应及时修复。

(3)箱、盒与螺纹管连接。管与管连接应按以下要求进行施工，确保电气接地良好。

①管与管连接：直接将导管插入直管接头或弯接头．用扣压器在连接处施行点压，直管连接，两管口插入直管接头中心凹型槽的两侧，转角连接时，管口插入弯管接头凹型槽侧。

②管与盒连接：先将螺纹管接头与接线盒连接．再将导管插入螺纹管接头的另一端，然后用扣压器在螺纹管接头与导管连接处施行点压。

(4)管路敷设的弯曲半径应符合要求，一般不小于管外径的6倍，埋入混凝土内时4不应小于管外径的l0信．弯扁度不应大于管外径l0％。

(5)KGB管埋人墙体或混凝土内时管路与墙体或混凝土表面净距不应小于15mm。

(6)KBG管虽然可不设跨接线，但由于管壁薄，不应作为电气设接地线。

3 结束语

以上是根据KBG管在工程施工中的特点总结出的施工安装技术．在我司施工的工程中作为施工工艺标准．取得良好效果，KBG管应用可确保电气连接、保证施工质量，而且减少工程造价、加快施工进度。KBG管作为一种新型管材，以其技术先进，结构合理，施工方便等在工程中被广泛推广应用，具有较好的技术经济性能。
