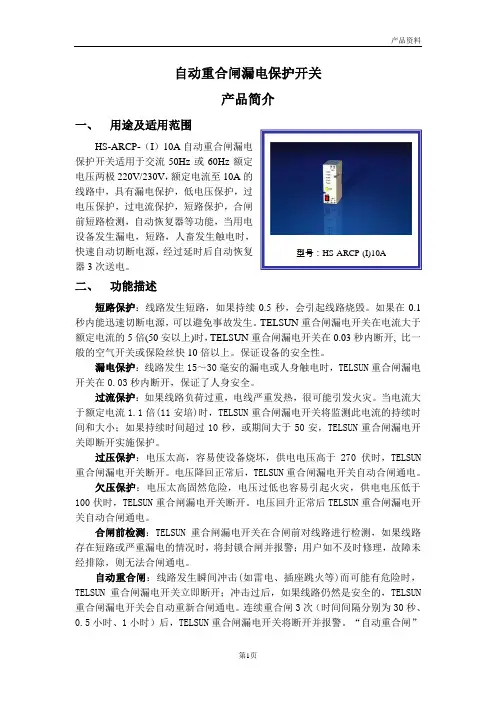

自动重合闸漏电保护开关
自动重合闸漏电保护开关产品简介一、 用途及适用范围HS-ARCP-（I ）10A 自动重合闸漏电保护开关适用于交流50Hz 或60Hz 额定电压两极220V/230V ，额定电流至10A 的线路中，具有漏电保护，低电压保护，过电压保护，过电流保护，短路保护，合闸前短路检测，自动恢复器等功能，当用电设备发生漏电，短路，人畜发生触电时，快速自动切断电源，经过延时后自动恢复器3次送电。
二、 功能描述短路保护：线路发生短路，如果持续0.5秒，会引起线路烧毁。
如果在0.1秒内能迅速切断电源，可以避免事故发生。
TELSUN 重合闸漏电开关在电流大于额定电流的5倍(50安以上)时，TELSUN 重合闸漏电开关在0.03秒内断开, 比一般的空气开关或保险丝快10倍以上。
保证设备的安全性。
漏电保护：线路发生15～30毫安的漏电或人身触电时，TELSUN 重合闸漏电开关在0.03秒内断开，保证了人身安全。
过流保护：如果线路负荷过重，电线严重发热，很可能引发火灾。
当电流大于额定电流1.1倍(11安培)时，TELSUN 重合闸漏电开关将监测此电流的持续时间和大小；如果持续时间超过10秒，或期间大于50安，TELSUN 重合闸漏电开关即断开实施保护。
过压保护：电压太高，容易使设备烧坏，供电电压高于270伏时，TELSUN 重合闸漏电开关断开。
电压降回正常后，TELSUN 重合闸漏电开关自动合闸通电。
欠压保护：电压太高固然危险，电压过低也容易引起火灾，供电电压低于100伏时，TELSUN 重合闸漏电开关断开。
电压回升正常后TELSUN 重合闸漏电开关自动合闸通电。
合闸前检测：TELSUN 重合闸漏电开关在合闸前对线路进行检测，如果线路存在短路或严重漏电的情况时，将封锁合闸并报警；用户如不及时修理，故障未经排除，则无法合闸通电。
自动重合闸：线路发生瞬间冲击(如雷电、插座跳火等)而可能有危险时，TELSUN 重合闸漏电开关立即断开；冲击过后，如果线路仍然是安全的，TELSUN 重合闸漏电开关会自动重新合闸通电。
电力系统自动重合闸 优秀PPT课件
5.3.1单相自动重合闸 与保护的配合关系
•
为了防止在单相重合闸过程中，非全相运行所产生的零序电流电压引起一些保护的误 动，可以在单相重合闸过程中,闭锁这些受影响的保护的跳闸出口
重合闸后加速
k1 AR AR 2
~
1
• 各线路保护都配有重合闸装置。当某条线 路上发生故障时，其保护按选择性动作，加速保护的II段或者III段 动作，迅速切除故障。这就是重合闸后加 速。
重合闸后加速
• 其优点是：
–不会扩大故障影响范围； –保证了重合于永久性故障时，能瞬时、有选择性地切除 故障； –不受网络结构及负荷情况影响。
时,需要使用检同期重合闸. 检同期重合闸有以下几种方法: 1)系统的结构保证线路两侧不会失步. 2)在双回路上检查另一线有电流的重合方式. 这种方式比同步检定简单.
3)必须检定两侧电源确实同步后,才能重合. 可在线路一侧采用检查线路无压先重合,因另一侧断路器是 断开的,不会造成非同期合闸;待一侧重合成功后,而在另一 侧采用检定同步的重合闸
• 其缺点是：
–每套保护都需要一套重合闸装置； –第一次切除故障可能是带延时的。
• 重合闸后加速配合方式广泛用于35kV以上的网络及 对重要负荷供电的送电线路上.因为这些线路上一 般装有性能比较完备的保护装置.
重合闸后加速过电流保护原理接线图
5.2.3 重合闸时间整定
重合闸时间一般是指从断路器跳开到发出重合闸脉 冲的间隔时间，也就是时间继电器延时触点的整 定时限，为了保证重合闸的成功，重合闸时间应 考虑： （1） 故障点电弧及周围介质的去游离时间； （2） 机构复位准备重合的时间； （3） 保护装置复归时间； （4） 线路两端保护相继动作时，对侧保护后切除 故障的时间； （5） 裕度。 一般单侧电源线路，重合闸动作时限取0.8～1s。
自动重合闸漏电保护断路器剖析
FDDZ20LE（DZ）系列带自动重合闸功能漏电保护断路器使用说明书广东佛电电器有限公司1.用途FDDZ20LE（ZD）系列智能漏电保护断路器（带自动重合闸功能）（以下简称断路器），是本公司近年来为适应我国城乡安全用电实际环境而研制开发的科技创新的产品。
集剩余电流等保护、回路主开关以及手动、自动分合闸等功能于一体的多功能的远程负荷监控型智能断路器。
FDDZ20LE（ZD）系列断路器适用于三相四线中性点直接接地的低压电网，除了剩余电流、过载、短路等基本保护外，还可根据需要选配过载、短路、断零、欠压、过压、缺相等进行保护，并带有远程分合控制、分合状态信号及数字（485）等多种外控接口。
本产品执行GB14048.2/IEC60947-2标准。
2. 使用环境和工作条件a.周围空气温度;上限不高于+60℃，下限不低于-5℃，24h的平均值不超过35℃。
b.海拔：安装地点的海拔不超过2000mc.大气条件：大气的相对湿度在周围最高温度为+40℃时不超过50%：在较低的温度允许有较高的湿度：在最湿月的月平均最低温度为+25℃时，该月的月平均最大相对湿度为90%，并考虑到因温度变化发生在产品表面的凝露，采取特殊的措施。
d.污染等级：3级。
e.安装类别：III类f.安装场所的外磁场在任何方向不超过磁场的5倍。
3. 型号及其含义4. 主 要 技 术 性 能4.1主要技术参数见（表2）FD 企业代号DZ20LE 智能漏电保护断路器 （DZ ） 壳架等级电流（A ）-□□□4.3 产品功能剩余电流：断路器出现剩余电流并达到设定档位时，在设定的时间内分闸动作。
20～60S 内自动重合闸一次，合闸5S内再次剩余电流动作，分闸自锁，待故障排除后需手动或按键合闸。
进线过压：断路器进线任一相电压超过设定档位时，3S内分闸保护，电压恢复正常，自动重合闸。
进线欠压：断路器进线任一相电压低于设定档位时，6S内分闸保护，电压恢复正常，自动重合闸。
第五章-自动重合闸PPT课件
第2页/共47页
5.1.1自动重合闸的作用 自动重合闸的工作指标
• 重合闸的成功率：
• 重合成功的次数与总动作次数之比。 • 其数值主要取决于瞬时性故障占总故障的比例。 • 一般在60％～90％ 之间，
• 重合闸的正确动作率：
5.2.2 双测电源线路的检同期三相一次自 快动速重自合动闸重合闸
• 使用快速重合闸需满足的条件： • 线路两侧都装有可以进行快速重合的断路器，如快速气体断路器等。 • 线路两侧都装有全线速动的保护，如纵联保护等。 • 重合瞬间输电线路中出现的冲击电流对电力设备、电力系统的冲击均在 允许范围内。
第17页/共47页
• 在没有其他旁路联系的双回线路上，当不能采用非同 步重合闸时，可采用检定另一回线路上是否有电流的 重合闸。采用这种重合闸方式的优点是电流检定比同 步检定简单。
• 必须检定两侧电源确实同步之后，才能进行重合：
• 可在线路的一侧采用检查线路无电压先重合，因另一 侧断路器是断开的，不会造成非同期合闸。待一侧重 合成功后，而在另一侧采用检定同步的重合闸。
2.双侧电源线路三相重合闸的最小时间
• 应考虑线路两侧继电保护以不同时限切除故障的可能 性。
• 从最不利的情况出发，每一侧的重合闸都应该以本侧 先跳闸而对侧后跳闸来作为考虑整定时间的依据。
t A•R先D 跳t闸pr.一2 侧tQ的F 2重合t pr闸.1 装 t置QF的1 动tu作时间•为t：u－故障点灭弧和周
• 为满足上述要求，优先采用由控制开关的位置与 断路器位置不对应的原则来起重合闸的基本要求
• 动作次数应符合预先的规定：
• 一次式重合闸与二次式重合闸。
自动重合闸漏电保护开关电路
自动重合闸漏电保护开关电路
电路有三个特点，一是有别于一般的一次眺闸开关，它在眺闸后经过一段时间可以自动重合闸试送电，可避免因偶然漏电跳闸让人疲于奔命，甚至摸黑操作而发生事故：二是使用接触器的常闭触点供电，正常时接触器为释放状态，所以平时不耗电;三是电子电路平时也是断电状态，既消除了静态消耗，又不会因长期通电而易受雷电等非常态电源的影响。
电路如附图所示.主要由主控制电、漏电检测电路，以及延时电路等几部分组成。
其工作原理如下： 正常状况下，交流接触器JC的常闭触点JC-1闭合供电，常开触点JC-2断开.漏电检测电路的继电器Jl的常开触点JH 也断开，所以JC线圈及后面的延时电路都不通电。
当负载端漏电时.互感器HG中有感应电流(压)，可控硅SCR导通，Jl 得电，JH吸合，JC得电.JC-I断开负载供电.JC-2闭合自保，漏电检测电路失电，儿又复释放。
与此同时，延时动作电路通电。
市电由变压器T降压、VD5~VD8整流、C2滤波、IC1稳压，得到12V直流电源。
一开始，时基电路IC2(2)、(6)脚因C3两端电压不能突变而星高电平，(3)脚为低电平，继电。
自动课件第二章自动重合闸
五单、击非此全相处方运编面行辑的对母影继版响电标保题护样及式其他
• (1)零序电流保护
• 单击此处编辑母版文本样式 •• (第2)二距级离保护。 • 第三级 •• (第3)四相级差高频保护。 • 第五级 • (4)方向高频保护。
38
六单、击综此合处重编合辑闸母的版标同题期样方式
• (1)非同期重合。不检查同期，也不检查电 • 压单。击此处编辑母版文本样式 •• (与第2)线二检路级同电期压。之要差求小线于路同侧期必电须压有整电定压值且。母线 •• (第3)三检级无压。线路电压低于无电压整定值或 • 线第路四有级电压且与母线电压同期，后者是为 • 了第检五无级压侧断路器偷跳时能进行重合。
11
单考击虑此到处如编下辑两母方版面标的题原样因式
• (1)断路器跳闸后，故障点的电弧熄灭以及 周围介质绝缘强度的恢复需要一定的时间，
• 必单须击在此这处个编时辑间母以版后文进本行样重式合才有可能成 • 功第，二否级则，即使在瞬时性故障情况下，重 • 合断第闸电三也时级不间成。功，所以故障点必须有足够的 •• (第2)重四合级闸动作时，继电保护一定要返回， • 同第时五断级路器操动机构恢复原状，准备好再
可在重合闸前加速保护动作。 • 应具有接收外来闭锁信号的功能。
4
第单二击节此处三编相辑一母次版自标动题重样合式闸
• 1.电气式重合闸的原理 • 单击此处编辑母版文本样式 • 第二级 • 第三级 • 第四级 • 第五级
5
单击此处编辑母版标题样式
• 单击此处编辑母版文本样式 • 第二级 • 第三级 • 第四级 • 第五级
• ••
备值(第第4)的重四五。冲合级级击时电两流侧周电期势分来量不不及得摆超开过到如危下及规系定统
自动重合闸漏电保护开关
自动重合闸漏电保护开关自动重合闸漏电保护开关单相自动重合闸漏电保护开关CHET-D10A-PDACHET-D20A-PDACHET-D32A-PDACHET-D63A-PDA一、产品概述：CHET系列单相自动重合闸漏电保护开关是利用机械自动化原理，结合现代电子技术研制成功的新一代高科技安全用电产品，具有过电压、欠电压、过流/短路、漏电等主要电气故障的保护功能，并具有电压和跳闸次数显示，故障识别、故障指示、合闸前电压检测、故障检测、过载延时、自动重合闸、远程监控、在线修改参数及软件升级等功能。
单相智能电源保护器具有现有漏电保护开关/空气开关的所有功能，并引入了大型专业设备的“自动重合闸”功能，在性能及可靠性方面也有大幅度的提高。
CHET 系列单相自动重合闸漏电保护开关通过MCU控制主开关闭合前，对供电电压、设备漏电或负载短路故障进行检测。
在运行过程中，能对供电电压和过载、短路、漏电等故障进行跟踪检测，在出现故障时及时切断电源，使用电更为安全可靠；同时通过附设的一组指示灯、数码管和按钮，能显示故障情况，现场电压值，跳闸次数等，为线路检修提供方。
二、产品用途：广泛地应用于各种环境下的无人值守设备的用电保护或用电防火安全要求高的场合，如移动通信基站、小灵通基站、卫星地面接收站、微波转发站、程控交换机、网络交换机、宽带网络交换机、光端机、通信分接点、通信交换机、信号放大器、电子监控、有线电视放大器、环保系统大气监测站、气象遥测站、能源管道遥测站、安全防火要求较高的场所等。
三．产品功能：1．短路保护：自动重合闸漏电保护开关在电流大于额定电流的3倍时，自动重合闸漏电保护开关在0.1秒内断开并显示短路跳闸次数,保证设备的安全性。
2．漏电保护：线路发生15～30mA的漏电时，自动重合闸漏电保护开关在0.1秒内断开并显示漏电跳闸次数。
（漏电不动作电流：15mA，漏电动作电流：30mA。
）33．过流/载保护：电流大于额定电流1.15倍时，自动重合闸漏电保护开关将此电流的持续时间和大小；如果持续时间超过3秒，或期间大于3倍额定电流，自动重合闸漏电保护开关即断开实施保护并显示过流跳闸次数。
自动重合闸工作原理PPT课件
自动重合闸
自动重合闸（ARC）是当输电线路因故障跳 闸，或输电线路故障由继电保护装置动作使 开关跳闸切除故障点后，将断路器按需要自 动合闸投入，从而恢复线路送电的一种安全 自动装置。
自动重合闸-重合分析
瞬时性故障：重合闸动作，将输电线路的断 路器合上，恢复供电。
1）采用不检查同步的自动重合闸。 2）采用检查同步的自动重合闸。 可在线路的一侧采用检查线路无电压，而在
另一侧采用检定同步的重合闸，如图2所示。 3）非同步重合闸
检同期、检无压
•对于可能造成非同期合闸的双电源线路，重 合闸要考虑检同期或检无压，线路两侧重合 闸的检同期和检无压方式要按规定使用。
当手动合闸到带故障的线路上时，后保加速 手动合护闸跳后闸加。速
保护
重优断点路合：器简误闸单碰的可或靠偷启，跳还，动可可方以提纠高式正供
电可靠性和系统运行的稳定性 ，在各级电网中具有良好的运
控制开关与断路行启效动器果方位，式置是所不有对重应合闸启的动基:本 断路器控制开关处于“合闸后”状态，线路
• 提高电力系统并列运行稳定性，以及输电线 路的传输容量。
• 可纠正断路器本身机构不良、保护误动作以 及误碰引起的误跳闸。
• 自动重合闸与继电保护相配合，在很多情况 下可以加速切除故障。
自动重合闸的规定
DL400-1991《继电保护和安全自动装置技术 规程》规定：
对3kV及以上的架空线路和兼作旁路的母联 断路器或分段断路器，宜装设自动重合闸装 置。
故启障动后重，合断闸路。缺触触器点不点处：良粘于当、连发跳等跳生闸情闸断位况状路置时器继，态辅电位，助器 置两接异不点常对者接、应不对应 由于某种原因启，动工重作合闸人将员失误败。碰断路器操作机
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FDDZ20LE (DZ 系列带自动重合闸功能漏电保护断路器使用说明书
广东佛电电器有限公司
1. 用途
FDDZ20LE (ZD 系列智能漏电保护断路器(带自动重合闸功能 (以下简称断路器 , 是本公司近年来为适应我国城乡安全用电实际环境而研制开发的科技创新的产品。
集剩余电流等保护、回路主开关以及手动、自动分合闸等功能于一体的多功能的远程负荷监控型智能断路器。
FDDZ20LE (ZD 系列断路器适用于三相四线中性点直接接地的低压电网, 除了剩余电流、过载、短路等基本保护外,还可根据需要选配过载、短路、断零、欠压、过压、缺相等进行保护, 并带有远程分合控制、分合状态信号及数字 (485 等多种外控接口。
本产品执行 GB14048.2/IEC60947-2标准。
2. 使用环境和工作条件
a. 周围空气温度 ; 上限不高于 +60℃, 下限不低于 -5℃, 24h 的平均值不超过35℃。
b. 海拔:安装地点的海拔不超过 2000m
c. 大气条件:大气的相对湿度在周围最高温度为 +40℃时不超过 50%:在较低的温度允许有较高的湿度:在最湿月的月平均最低温度为 +25℃时, 该月的月平均最大相对湿度为 90%,并考虑到因温度变化发生在产品表面的凝露,采取特殊的措施。
d. 污染等级:3级。
e. 安装类别:III 类
f. 安装场所的外磁场在任何方向不超过磁场的 5倍。
3. 型号及其含义
1
2
4. 主要技术性能
4.1主要技术参数见(表 2
FD 企业代号
DZ20LE (DZ 壳架等级电流(A -□□□
4.3 产品功能
剩余电流:断路器出现剩余电流并达到设定档位时, 在设定的时间内分闸动作。
20~60S 内自动重合闸一次,合闸 5S 内再次剩余电流动作,分闸自锁,待故障排除后需手动或按键合闸。
进线过压:断路器进线任一相电压超过设定档位时, 3S 内分闸保护,电压恢复正常, 自动重合闸。
进线欠压:断路器进线任一相电压低于设定档位时, 6S 内分闸保护,电压恢复正常, 自动重合闸。
进线缺相:断路器进线任一相电压低于 50V 时, 6S 内分闸保护,无自动重合闸。
负载过流 :以壳架等级电流执行负载过流分闸保护,无自动重合闸。
负载短路:以壳架等级电流执行负载短路分闸保护,无自动重合闸。
进线断零:进线侧零线断开后,三相电压不平衡达到一定值,断路器分闸动作,恢复后,自动重合闸。
手动分合:带手柄装置,可手动分合闸。
检修时,确保断路器明显断开,并不受电动控制。
电动合闸:正常运行时,对可允许自动重合闸的线路故障分闸,能电动自动执行合闸。
分合信号:把断路器运行分合状态以无源一组转换触点的形式输出。
外控分合:断路器分合闸控制可由外置按键控制,只能外接无源独立按键(钮。
实时数据:显示各种当前分合动作信息、实时三相电压值、三相负载电流值和剩余电流值。
运行参数:各保护动作值可分别多档设置,查询显示各当前执行参数。
历史记录:动作信息记录可追溯查询历史分合闸原因等信息。
故障自诊:断路器重点关键器件和机构采取了比较完善的自检功能, 出现故障以代码显示警告。
后备保护:当指令分闸没能执行成功时, 自动启动后备分闸执行机构, 不再执行
自动重合闸指令。
过流可调:可设定断路器壳架电流等级以下的过载保护动作电流值, 分闸动作后, 无自动重合闸。
显示界面:断路器系列有数码管和液晶屏两种显示方式供选择。
参数设定:断路器系列有功能档位拨码开关和菜单按键两种设置方式供选择。
3
4
485通讯:智能化数字化通信接口。
传送线路运行信息、断路器工作状态及接受远程分合闸指令等。
负载断零:当负载侧零线开路, 且三相负载电流不平衡到一定值, 断路器分闸动作,无自动重合闸。
自动跟踪:能根据线路实时漏电电流, 自动设置漏电动作值, 随时查询显示当前执行档位值。
漏电报警:在不允许漏电动作断电等场所,设定此档位,只显示剩余电流值, “漏电” 灯闪,不执行漏电分闸。
5. 使用方法
5.1 面板结构图
5.2 操作指南
本机共设 6个功能菜单,分别是查信息、改密码、设参数、设时间、设报警和校参数。
按键功能表
5.3面板介绍
5.3.1 主显示屏(1
说明:1、开机进入主显示屏。
2、 A 、 B 、 C 表示当前的电压值和电流值。
3、 L 是指当前的漏电流。
5.3.2 功能选择界面(5
2.2.1
说明:1、在主显示屏的情况下,按“进入”键进入 2.2.1功能选择界面。
2、按“上翻” “下翻”键进行功能选择,按“确认”键进入相应的功能界面
(前 1项查询功能不需要密码,后 5项需要密码。
3
、按“返回” 键返回主显示屏。
5.3.3输入密码
说明:1、按“上翻”“下翻”键修改选中项的密码值
2、按“确认”键确认,光标跳到下一项,输完最后一位密码,按“确认” 键后,若密码正确,进入相应的界面,若密码错误,弹出密码错误界面
3、按“返回” 键返回主显示屏。
5.3.4 说明:1、按“返回” 键返回输入密码界面。
5.3.5
说明:1、按“上翻” “下翻”键选择故障记录序号
2、按“确认”键查询历史故障记录值
3、按“返回” 键返回主显示屏。
5.3.6 改密码
说明:1、可查询最近 8次的雷击时间和雷击电流 2、按“返回” 键返回主显示屏。
5.3.7 报警设定(8
说明:1、按“上翻” “下翻”选择修改项
2、按“确认”键选中修改项,光标闪烁加快
3、按“上翻” “下翻”键修改选中项参数
4、按“确认”键保存修改的参数
5、按“返回” 键返回主显示屏
5.3.8 时间设定(9
说明:1、按“ +” “ -”键修改选中项
2、按“确认”键保存,光标跳到下一项
3、按“返回” 键返回主显示屏。
说明:1、按“上翻” “下翻”选择修改项
2、按“确认”键选中修改项,光标闪烁加快
3、按“上翻” “下翻”键修改选中项参数
4、按“确认”键保存修改的参数
5、按“返回” 键返回主显示屏。
5.3..10 参数校正
说明:1、进入参数校正界面后,按“上翻” “下翻”选择校正项
2、按“确认”键光标跳到“校正值”项
3、光标跳到“校正值”项后,按“上翻” “下翻”校正当前的电压或者电流值。
与实际电压或者电流值一致后按“确认”键,程序自动进行参数校正,光标自动返回校正项
4、按“返回” 键返回主显示屏。
6、外形和安装
6.1外形及安装尺寸
6.2连接导线的参考截面
7. 产品维护
7.1 使用注意事项 a. 请勿擅自开盖检查或修理
b.断路器分闸后，如无自动重合闸机构，须将手柄从自由脱扣位置向下复位至断开位置，方能进行再次合闸。
c.使用时务必安装好相间隔弧版，防止飞弧短路。
10。
