四立柱曳引升降机设计祥解
机电一体化专业_毕业设计四柱举升机
机电一体化专业_毕业设计四柱举升机————————————————————————————————作者：————————————————————————————————日期：§1 设计要求§1。
1 该机的用途四柱举升机用途主要是用于汽车的维修，也可以用于汽车的停放。
§1.2 该机的工作原理本机在工作时，由电动机提供源动力驱动液压泵工作，液压泵输出的液压油经过所需要的一些液压元件进入液压缸，驱动液压缸推动活塞杆移动，这时即可推动钢丝绳移动,从而升降架移动,最终可将所需维修的汽车举升一定的高度,以便于维修，提高维修效率。
§1.3 设计技术参数及要求（1）所设计的四柱液压举升机应该能够适应所有小汽车的举升的重量、长宽尺寸的要求；(2)举升机的最大举升高度为1800mm；（3）举升机升降过程中及停留在空中时,要保证升降平稳，工作可靠,锁定可靠；(4)进行必要的支承结构件的强度与刚性验算，保证结构合理.(5)液压传动系统工作可靠，操纵方便，结构紧凑。
§2 该机主要参数的确定§2.1 汽车的主要参数该机的作用是为了将所要维修的汽车举升到所要求的高度，因此首先将汽车的主要参数调查清楚.汽车的主要参数是长、宽、高、轴距、轮距、重量等，对它们的解释如下：一,长(mm）汽车长是垂直于车辆纵向对称平面并分别抵靠在汽车前,后最外端突出部位的两垂面之间的距离。
简单的说,就是沿着汽车前进的方向，最前端到最后端的距离.如(图2。
1）所示：图2.1汽车的长度示意图二，宽（mm）汽车宽是平行于车辆纵向对称平面并分别抵靠车辆两侧固定突出部位的两平面之间的距离。
简单的说，就是汽车最左端到最右端的距离。
其中所说的“两侧固定突出部位"并不包括后视镜，侧面标志灯，示灯示位灯,转向指，挠性挡泥板，防滑链以及轮胎与地面接触部分的变形。
如（图2。
2）所示:图2。
2 汽车宽度示意图三,高（mm）汽车高是车辆支承平面与车辆最高突出部位相抵靠的水平面之间的距离。
升降机的设计与安装标准分析案例
升降机的设计与安装标准分析案例随着科技的不断发展，升降机的使用范围越来越广。
升降机的设计与安装标准，是升降机行业中非常重要的一环。
本文将分析升降机的设计和安装标准，并以一家公司的案例展开分析。
一、升降机的设计标准1.1 承载能力升降机的承载能力是一个非常重要的设计标准。
承载能力一般与升降机的尺寸有关。
一般来说，在设计升降机时，应该确定升降机的最大载重量，然后根据最大载重量来计算升降机的尺寸。
1.2 安全保障在升降机设计中，安全保障是必不可少的。
升降机应该具有保护设备，防止跌落和碰撞等危险。
此外，为了避免机器在升降过程中出现倾覆，升降机还应该具有平衡装置。
1.3 适用范围升降机的适用范围是考虑升降机在使用过程中所需要的高度、长度和宽度等因素。
升降机的设计应该根据具体情况来确定，必须符合国家有关标准。
1.4 材料选择升降机所用的材料应该具有良好的抗压、抗腐蚀、使用寿命长等特点。
对于升降机的主要结构部件，还应该选用具有较高强度和韧性的材料。
二、升降机的安装标准2.1 载重分布在进行升降机的安装时，应该对升降机的载重分布进行合理安排。
载重分布应该均匀，避免出现单边载重过大或直接载重过大等现象。
2.2 安装地点升降机的安装地点应该符合国家有关规定。
升降机不应该安装在易爆炸、易燃、易腐蚀等环境中，以避免事故的发生。
2.3 基础强度升降机的基础强度是升降机的安装基础。
基础强度必须达到一定的标准，以保障升降机的安装和使用。
所以，升降机的基础强度在安装前必须经过检测，满足标准要求后才可安装。
2.4 电气引线升降机的电气引线应该符合国家有关标准，使用安全可靠。
同时，应该根据使用环境，选择合适的电气设备，避免过载损坏。
三、公司案例某公司生产线上需要使用升降机，公司设计部门根据生产线的需要，进行了升降机的设计，并将设计方案提交给工程师部门。
工程师部门根据设计方案，对升降机进行了细致的安装。
设计部门针对升降机的设计标准进行了详细评估和计算。
丝杆升降机4联动升降平台方案
丝杆升降机4联动升降平台方案
丝杆升降机4联动升降平台方案
丝杆升降机四台联动升降平台是丝杆联动方案中最常见的一种组合型式，通过联轴器、连接杆、转向器等部件将丝杆升降机与电机、减速机组合起来形成同时升降、同方向旋转的工作平台。
丝杆升降机联动平台负载大、传动效率高、定位精度高，使用安装方便。
蜗轮蜗杆传动独有的自锁功能加强了工作平台的安全平稳运行。
丝杆升降机4联动平台通常的设计使用方案为T型、H型和U型。
首先根据使用要求确定联动平台负载的大小、升降机行程、所需升降速度以及安装平台尺寸，按照升降机的选型方案选出升降机的具体型号，丝杆升降机在平台上尽量对称布置，使每台升降机均匀受力。
对于平台尺寸较大的使用工况，当连杆较长时需要轴承座支撑。
由于连杆的加工长度有限制(一般不超过3米)，可适当增加升降机的台数，使升降机能为平台提供足够的支撑点。
蜗轮丝杆升降机联动平台无论几台组合联动，使用配件数量不同但都是采用一台电机驱动，这样才能保证整个平台的同步性（由于电机转速有误差，多台电机驱动无法保证同步稳定性）。
选用电机时需考虑各传动部件的效率，预留足够的安全预留，确保驱动源的扭矩足以驱动各部件平稳工作。
丝杆升降机联动平台根据使用需要可加装计算器、限位开关等部件使升降更精准。
关于丝杆升降联动平台的更多使用方案欢迎咨询鲁德传动，工程师会根据具体使用要求给出最合理的选型设计方案。

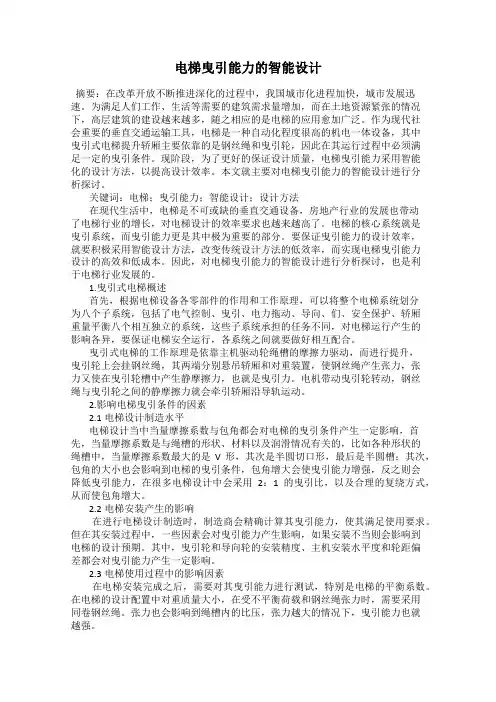

电梯曳引能力的智能设计
电梯曳引能力的智能设计摘要：在改革开放不断推进深化的过程中，我国城市化进程加快，城市发展迅速。
为满足人们工作、生活等需要的建筑需求量增加，而在土地资源紧张的情况下，高层建筑的建设越来越多，随之相应的是电梯的应用愈加广泛。
作为现代社会重要的垂直交通运输工具，电梯是一种自动化程度很高的机电一体设备，其中曳引式电梯提升轿厢主要依靠的是钢丝绳和曳引轮，因此在其运行过程中必须满足一定的曳引条件。
现阶段，为了更好的保证设计质量，电梯曳引能力采用智能化的设计方法，以提高设计效率。
本文就主要对电梯曳引能力的智能设计进行分析探讨。
关键词：电梯；曳引能力；智能设计；设计方法在现代生活中，电梯是不可或缺的垂直交通设备，房地产行业的发展也带动了电梯行业的增长，对电梯设计的效率要求也越来越高了。
电梯的核心系统就是曳引系统，而曳引能力更是其中极为重要的部分。
要保证曳引能力的设计效率，就要积极采用智能设计方法，改变传统设计方法的低效率，而实现电梯曳引能力设计的高效和低成本。
因此，对电梯曳引能力的智能设计进行分析探讨，也是利于电梯行业发展的。
1.曳引式电梯概述首先，根据电梯设备各零部件的作用和工作原理，可以将整个电梯系统划分为八个子系统，包括了电气控制、曳引、电力拖动、导向、们、安全保护、轿厢重量平衡八个相互独立的系统，这些子系统承担的任务不同，对电梯运行产生的影响各异，要保证电梯安全运行，各系统之间就要做好相互配合。
曳引式电梯的工作原理是依靠主机驱动轮绳槽的摩擦力驱动，而进行提升，曳引轮上会挂钢丝绳，其两端分别悬吊轿厢和对重装置，使钢丝绳产生张力，张力又使在曳引轮槽中产生静摩擦力，也就是曳引力。
电机带动曳引轮转动，钢丝绳与曳引轮之间的静摩擦力就会牵引轿厢沿导轨运动。
2.影响电梯曳引条件的因素2.1电梯设计制造水平电梯设计当中当量摩擦系数与包角都会对电梯的曳引条件产生一定影响，首先，当量摩擦系数是与绳槽的形状、材料以及润滑情况有关的，比如各种形状的绳槽中，当量摩擦系数最大的是V形，其次是半圆切口形，最后是半圆槽；其次，包角的大小也会影响到电梯的曳引条件，包角增大会使曳引能力增强，反之则会降低曳引能力，在很多电梯设计中会采用2：1的曳引比，以及合理的复绕方式，从而使包角增大。

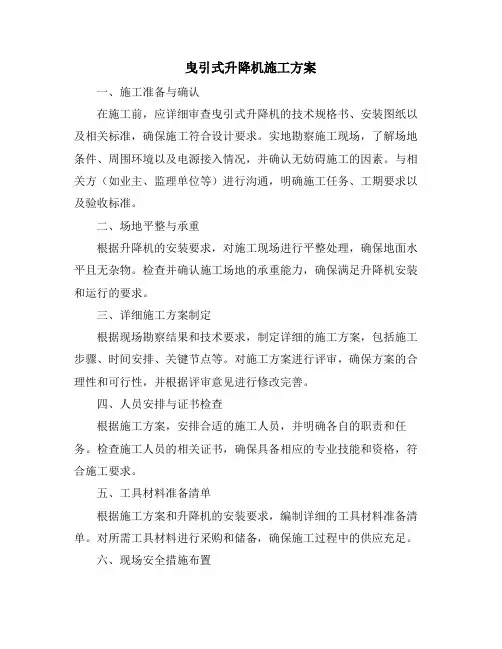

曳引式升降机施工方案
