TDA2822功放电路图
功放制作：TDA2822培训课课件
最高工作电源电压±18V 输出功率14W
典型工作电源电压±14V 正常工作电压±6-18V
TDA2030单电源功放电路
电源电压为±6～±18V
TDA2030双电源功放电路
电源电压为±6～±18V
LM1875音频功率放大电路
LM1875是美国国家半导体公司（NS）推出的高保真集成电路。
其优越的性能和诱人的音色已被众多发烧友所接受，在九十年代 曾风靡一时。
目前，集成运放的开环差模电压放大倍数均在一万倍以上，输入
电阻达到兆欧数量级，输出电阻在几百欧以下。因此，作近似分 析时，常常对集成运放作理想处理。
反相比例运算电路
同相比例运算电路
电压比较器
当同相输入端的电压高于反相输
入端的电压时，运放输出端为高电 平；同相输入端的电压低于反相输 入端电压时，运放输出低电平。
其后面的TF为全绝缘封装，和 LM1875T相比，它的功率较大，在 额定工作电压下最大可达68Ｗ的连续不失真平均功率，同样具有 比较完善的过压过流过热保护功能， 最可贵的是它具有自动抗开 关机时的电流冲击的功能，使扬声器能够安全的工作。
LM3886在VCC=VEE=28V、 4欧负载 时能达到68W的连续平均功率，在 VCC=VEE=35V，8欧负载时能达到 50W的平均功率。具有较宽的电源 电压范围VCC+VEE为20V-94V；
电压范围：16～60V
静态电流：50mA 输出功率：25W 谐波失真：〈0.02%，当f=1kHz，RL=8Ω，P0=20W时 额定增益：26dB，当f=1kHz时 工作电压：±25V 转换速率：18V/μS
LM1875电路图
LM3886大功率音频功率放大电路
电路图(交替灯及功放)
功放电路图
TDA2822M是专门为便携式录放音设备开发的双通道单片功率放大集成电路，具有低交越失真(low crossover distorsion)和低静态电流的特点。
TDA2822M 还有一个独特之处就是工作电压范围很宽，在1.8V-15V范围内都可以正常工作，不过除非是用于耳机放大器，最好还是让TDA2822M工作于3V以上电压。
备注：AC3-9是交流输入（比如变压器输入假如用直流供电此端口可以不关心）、DC3-12V是直流输入（注意直流有分正负极输入假如交流供电此端口可以不关心）R L GND分别为信号输入的右声道左声道公共地、R OUT 和L OUT 分别为右声道和左声道的输出（你们只有一个扬声器接左右声道的任意一组）
交替闪烁灯
备注：led根据自己的喜好接红绿灯；电容为16V 100uF的电解电容（注意电容的极性）；
三极管使用S9013（三极管引脚见上图）；电阻这里取51K。
这里的电阻电容的值不一定按我给的值。
可以选择相近的的值（这里的取值决定了闪烁的快慢）用2只三极管组成双稳态电路，2只三极管交替振荡导通，将小灯串接在其中一只三极管上，只要频率适当，就会出现一灭一亮闪烁的。
TDA2822中文资料(应用电路 引脚图 参数)
•TDA2822中文资料(应用电路,引脚图,参数)
•发布时间:2010-11-19 10:11:22 | 来源: 第一价值网| 查看: 1258次| 收藏| 打印
TAG：TDA2822中文资料
TDA2822特点概述:
TDA2822是双声道音频功率放大电路，适用于在袖珍式盒式放音机（WALKMAN）、收录机和多媒体音箱中作音频放大器。
该电路的特点如下：
电源电压范围宽（1.8～15V），电源电压可低至1.8V 仍能工作，因此，该电路适合在低电源电压下工作；
静态电流小,交越失真也小；
适用于单声道桥式（BTL ）或立体声线路两
种工作状态；
采用双列直插8 脚塑料封装（DIP8）。
TDA2822中文资料(引脚图,参数及应用电路
介绍)
电特性（除非特别说明，VCC=6.0V， Tamb=25℃）立体声参数
参数名称符号测试条件最小典型最大单位电源电压VCC 1.815V
静态VO 2.7V。
TDA2822功放电路图
OTL单电源功率放大器，互补输出半电压max TDA2822双声道小功率集成功放电路图
TDA2822是小功率集成功放，其特点是：工作电压低，低于2V时仍能正常工作，集成度高，外围元件少，音质好。
TDA2822广泛应用于收音机、随身听、耳机放大器等小功率功放电路中。
3V两节电池供电，
如图1所示为TDA2822用于立体声功放的典型应用电路。
图中，R1，R2是输入偏置电阻，C1，C2是负反馈端的接地电容气，C6，C7是输出耦合电容，R3，C4和R4，C5是高次谐波抑制电路，用于防止电路振荡。
如图2所示为TDA2822用于立体声耳机的应用电路。
图1
TDA28
22用于立体声功放的应用电路。
TDA2822M功率放大器电路设计说明书
TDA2822M功率放大器概述功率放大器是电子系统中不可缺少的设备之一，也是模拟电路理论知识的基本内容之一。
完成一个功率放大器的设计，并进行安装调试，既可以达到对模拟电路理论知识的较全面的运用，也能掌握模拟电路的实际安装调试技术，具有很好的实用价值。
一特点a)工作电压为9Vb)电路结构简单，使用方便。
c)一个TDA2822M功率放大集成。
二功能接通9V直流偏置工作电压，再输入交流信号，喇叭就能发出声音（接上9V直流偏置电源后，用手触摸信号输入端，便能听到喇叭发出吱吱的声音。
）三目的a) 设计一个具有一定实用意义的电子产品（模拟电子），我设计的是TDA2822M功率放大器。
b) 熟悉常用的电子芯片的功能，和动手操作能力以及应用和各种分立电子元器件的识别和使用。
c) 将所学的知识实践中应用，从而对所学的知识加以更深层的理解四使用的相应的元器件和工具a) 元器件和材料10千欧姆的电阻1个，100千欧的电位器1个，10微法电解电容1个，0.01微法瓷片电容2个，4.7微法电解电容，9V直流电源，试验用印刷电路板1块，TDA2822M,功率放大集成芯片，导线若干。
b) 工具25W外热试电烙铁以及相应的焊锡，松香，剪刀，镊子，焊锡吸枪等。
五原理和电路图如上图所示电路，在实践中，若对图5-107再进行适当的改制则效果更为理想。
改进后的电路如图5-109所示。
功放电路图如下图5-107,5-109所示,TDA2822M为8脚双列直插式封装，如果买不到可用TDA2822代替，TDA2822的封装与TDA2822M相同，它们区别在于:TDA2822M从3V到15V均可工作，而TDA2822的最高工作电压只有8V。
使用TDA2822必须把电压降到8V以下。
R1的数值要求不拘，一般选用10k的碳膜电阻。
C1可选用0.1uF的涤纶电容，C2为100uF/160V的电解电容。
焊好后检查无误，然后先不接扬声器，接上电源，则正负输出端之间电压应小于0.1V。

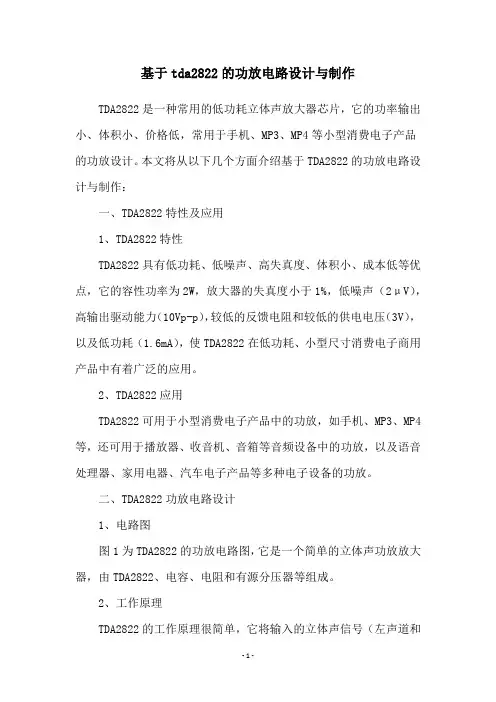

基于tda2822的功放电路设计与制作
基于tda2822的功放电路设计与制作TDA2822是一种常用的低功耗立体声放大器芯片，它的功率输出小、体积小、价格低，常用于手机、MP3、MP4等小型消费电子产品的功放设计。
本文将从以下几个方面介绍基于TDA2822的功放电路设计与制作：一、TDA2822特性及应用1、TDA2822特性TDA2822具有低功耗、低噪声、高失真度、体积小、成本低等优点，它的容性功率为2W，放大器的失真度小于1%，低噪声（2μV），高输出驱动能力（10Vp-p），较低的反馈电阻和较低的供电电压（3V），以及低功耗（1.6mA），使TDA2822在低功耗、小型尺寸消费电子商用产品中有着广泛的应用。
2、TDA2822应用TDA2822可用于小型消费电子产品中的功放，如手机、MP3、MP4等，还可用于播放器、收音机、音箱等音频设备中的功放，以及语音处理器、家用电器、汽车电子产品等多种电子设备的功放。
二、TDA2822功放电路设计1、电路图图1为TDA2822的功放电路图，它是一个简单的立体声功放放大器，由TDA2822、电容、电阻和有源分压器等组成。
2、工作原理TDA2822的工作原理很简单，它将输入的立体声信号（左声道和右声道）先分别经过两个TDA2822的放大器进行放大，然后由TDA2822内部的转换放大器把两路放大后的信号进行结合，最后通过输出电阻和有源分压器连接到外部功放。
三、TDA2822功放电路制作1、装配电路在制作TDA2822功放电路时，首先需要准备一块电路板，然后将TDA2822、电容、电阻、变压器以及其他元器件按照电路设计中的原理图进行装配，连接好端子，同时要注意电路板的通断，以确保电路的正常工作，并保持电路的整洁度。
2、验证电路装配完成后，要验证电路工作是否正常，首先用万用表测量TDA2822放大器的静态电压，同时测量外部功放的输出电压，以确保电路的正常工作，如果电压超出设定的范围，就需要及时调整电阻的电压来保证电路的正常工作。
TDA2822功放自制
自制迷你小功放
1、首先了解电路图主要以核心元件集成电路TDA2822为核心。
2、制做电路板。
我们都是业余爱好者所以买一小块万能电路板就可以。
万能电路板有分好多种。
可根据电路图购买这样可以更好的合理安排元器件。
下面是我用一小块覆铜板雕刻的电路板。
由于电路简单所以采用自己制板而不用万能电路板。
（必须有打孔电钻）
3、看电路图找元器件。
集成块2822可在电子市场买。
如果你身边有废旧收音机电视机的电路板，就没必要在花钱买了。
音频输入接口电视机电路板上有。
音频输出接口也有，或者在收音机电路板也可以找到。
电源接口、开关电位器收音机理由有。
就不在图说了。
4、看图安装焊接元件。
5、根据自己情况安装外壳。
6、自制音响，我用的是茶叶盒效果也不错。
喇叭是收音机上面的3W。
但是省了钱。
如果喇叭功率大一点的话会更好些。
TDA2822-的音频放大电路设计精品
模拟电子技术课程实训报告课题名称基于TDA2822的音频放大电路设计一、实训任务与要求1、实训任务选择采用TDA2822双联电位器、音频接插件及电阻电容等设计一个简单的音频功放，实现音频放大及音量、音调（高低音）调节功能。
2、实训要求（1）、综合运用电子技术课程中所学的理论知识完成课程设计。
（2）、通过查阅手册和上网查看文献资料，提高独立分析和解决实际问题的能力（3）、熟悉常用电子器件的类型和特征，并掌握合理选用的原则。
（4）、学会电子电路的设计、焊接与调试技能。
3、实训目的选择变压器、整流二级、滤波电容、合成变压器来设计直流稳压电源为音频放大器提供电源，选择芯片、耦合电容、耦合电阻等组成放大器，完成全电路理论设计。
、方案设计与论证根据技术指标和已知条件，选择合适的选择合适的，如：OCL OTL或BTL电路。
完成对高保真音频功率放大器的设计、装配与调试方案一：采用UA741运算放大器设计电路，UA741通用高增益运算通用放大器，早些年最常用的运放之一，应用非常广泛，为双列直插8脚或圆筒8脚封装。
工作电压土22V,差分电压土30V,输入电压土18V,允许功耗500mW方案二：采用D2822双声道音频功率放大器，功率不是很大但以可以满足您的听觉要求了，且有电路简单、音质好、电压范围宽等特点。
方案选取：UA741是通用放大器，性能不是很好，满足一般需求，而d2822是一块低电压、是一块低电压，所以选择d2822o三、单元电路设计1 •音量调节电路调音单元电路如图3.1所示图3.1该电路调试方便、信噪比高，目前大多数的普及型功放都采用这种电路。
图中C1、C2的容量大于C3,对于低音信号C1与C2可视为开路，而对于高音信号C3可视为短路。
低音调节时，当W1滑臂到左端时，C1被短路，C2对低音信号容抗很大，可视为开路；低音信号经过R1、R3直接送入运放，输入量最大；而低音输出则经过R2、W1、R3负反馈送入运放，负反馈量最小，因而低音提升最大；当W1滑臂到右端时，则刚好与上述情形相反，因而低音衰减最大。
TDA2822M的特性及引脚定义
TDA2822M的特性及引脚定义TDA2822M是意法半导体(ST）开发的双通道单片功率放大集成电路，通常在袖珍式盒式放音机、收录机和多媒体有源音箱中作音频放大器.同时，TDA2822M静态电流小，交越失真也小，电源电压范围为1。
8～15V，因此,在这个范围内均可工作。
输出功率可以做得比较高。
TDA2822M具有电路简单、音质好、电压范围宽等特点。
⑴芯片特点。
①电源电压范围宽（1.8～15V,TDA2822M）,电源电压低至 1.8V时仍能工作。
②静态电流小，交越失真也小。
③适用于单声道桥式（BTL）或立体声线路两种工作状态。
④采用双列直插8脚塑料封装（DIP—8)和贴片式（SOP-8）封装.⑵框图与引脚配置①内部框图。
TDA2822M内部功能模块方框图，引脚位按照芯片实物排列,如图3.8所示。
图3.8 TDA2822M功能框图②引脚功能配置如表3。
2所示。
表3.2功能配置引出端序号符号功能引出端序号符号功能1 OUT1 输出端1 5 IN2（—）反向输入端22 VCC 电源 6 IN2(+) 反向输入端23 OUT2 输出端2 7 IN2（+）反向输入端14 GND 地8 IN2（—）反向输入端1③最大额定值（Tamb=25℃）如表3.3所示。
表3.3 最大额定值参数名称符号数值单位电源电压VCC 15 V输出峰值电流lop 1 A功耗Tamb=50℃PD 1 W④电气特性(除非特别说明,VCC=6.0V，Tamb=25℃)立体声参数,如表3.4所示。
表3.4电气特性立体声参数3.4.2TDA2822M的原理图TDA2822M的①和③脚直接接入扬声器的两端，第②脚接+5V的电压，本电路将功放电路接成BTL输出，这种接法可以提高输出功率3～4倍，同时也可以改善音质,降低失真。
C14、C15、C8和C9接电解电容都是为了让语音信号顺利通过，滤除干扰。
C16和C17为选频电路，作用是隔离不需要的高频信号。
集成电路TDA2822的应用
集成电路TDA2822的应用下面介绍的放大器使用TDA2822电路，采用BTL连接方式，构成常见的喊话器和功放电路。
喊话器、功率接续器（有源音箱）两用机电原理图如图5-12所示，本电路即可作小型扩音喊话使用，也可适用于袖珍立体收放机、收音机，作为音频功率放大器用扬声器放音。
整个电路采用3节5号电池（4.5）供电，其静态电流为6mA ~9mA，输出功率可达1W左右。
本电路将TDA2822集成内部的两个功放级接成桥式电路，称BTL电路。
BTL电路的优点是：制作容易，携带使用方便，可减少失真，改善音质，增加输出功率，并使电路大为简化。
【电路原理】本机工作原理如下：合上开关S，当对面话筒MIC讲话时，音频话音就经C1、RP从集成电路TDA2822的⑦脚输入，经过内部BTL功放电路放大后，由扬声器BL发生时，发音清晰明亮，并可由电位器RP调节音量的大小。
【制作方法】先按电路图清点并选择下列元件：（1）集成电路TDA2822：1只；（2）8脚插座：1只；（3）电解电容器：C4 220μF/10V 1只；C2、C3 10μF/6.3V 2只；C1 4.7μF/6.3V 1只；（4）电位器RP：10kΩ 1只；（5）电阻器R：3kΩ 1只；（6）电源开关S：（1 X 1）拨动开关 1只；（7）驻极体电容话筒：1只；（8）2英寸扬声器：1只；（9）透明塑料机壳：1只；（10）印制电路板：2cm X 8cm 1块； 5.5cm X 5.2cm 1块；（11）立体声三芯插头：Φ3mm 1只；（12）金属屏蔽线：1根。
按图5-12将上述各元件焊接在印刷电路板上，如图5-13所示。
制作时先将开关S、话筒MIC、集成电路TDA2822、扬声器BL固定后焊接在印刷板上，然后对照图5-12电路将R1、C1 ~ C4连接线焊在印刷板上。
对照电路、焊接元件无误后，开始接上电源，进行调试、检查。
因电路外围元件少，本机无须调试就能成功。
TDA2822是小功率集成功放
双声道功放制作论文作者：XXX摘要：TDA2822是小功率集成功放，其特点是：工作电压低，低于1.8V时仍能正常工作，集成度高，外围元件少，音质好。
TDA2822广泛应用于收音机、随身听、耳机放大器等小功率功放电路中。
关键词：TDA2822 PCB线路板扬声器电子元件引言：TDA2822集成电路是一款音质较好的专用功放电路，深受广大电子爱好者喜欢。
本实验元件少，制作成功率高，且有非常好的实用价值，是广大电子爱好者学习电子技术的理想学具。
正文：1、电子元件的识别1．1 电阻的识别：用指针万用表判定电阻的阻值，首先选择电阻测量档位,再将倍率档旋钮置于适当的档位, 测量档位选择确定后,对万用表电阻档为进行校0, 校0的方法是:将万用表两表笔金属棒短接,观察指针有无到0的位置,如果不在0位置,调整调零旋钮表针指向电阻刻度的0位置。
接着将万用表的两表笔分别和电阻的两端相接,表针应指在相应的阻值刻度上,刻度乘以倍率就是电阻的阻值，如果表针不动和满偏，再将倍率档旋钮置于适当的档位，再次测量。
1.2电容的识别1.2.1电解电容1．管脚识别：长+ 短–2．看电容上的标识3．万用表识别①电解电容两个管脚搭接，使电解电容短路放电。
②用万用表R×1K档红、黑表笔接电容正、负极；接上万用表瞬间，电容充电表针向右摆动，表针幅度越来越大，然后表针返还到无穷大。
1.2.2瓷片电容1. 两位数时，都是有效数字，单位是PF。
2. 三位数时，一、二位是有效数字，三位是倍率，单位是PF。
（本次使用的是104指的是104PF）1.3发光二级管的识别：万用表选用R×1K档。
两表笔分别接于二极管两端，测得一阻值，再对调两笔，测得另一阻值。
阻值较小一次中黑表笔接的管脚是二极管正极，红表笔接的管脚是负极。
1.4 TDA2822集成电路引脚识别引脚对应图上标的数字1.5线路板的识别：附铜面是焊接面，另一面是插元件面。
2 电路原理图3 元件清单3 结论本次制作的TDA2822是小功率集成功放，线路板上各引线及配件安装完成后，进行通电试机。
功放电路
用TDA2822制作的立体声迷你小功放TDA2822是ＳＧＳ公司生产的低电压小功率功放集成功放电路，由于价格极为低廉（几毛一块），线路简单，因此在低档收录机以及小音箱中广泛应用。
TDA2822采用双声道设计，其最大供电电压为１５Ｖ，最大电流１．５Ａ，最小输入电阻１００ＫΩ，当输入电压为９Ｖ，输出为４Ω时，频率为１ＫＨＺ时，输出功率为１．７Ｗ／声道。
TDA2822可以当MP3，随身式的VCD（DVD），收音机，单放机的功率放大器。
本文将TDA2822做成单声道的和立体声的电路图分别介绍如下：TDA2822单声道功放TDA2822双声道功放TDA2030A制作的功放电路TDA2030A是单声道的功率放大集成电路，做立体声放大器必须使用两只TDA2030A。
TDA2030A只有五只引脚，正电源、负电源、正向输入、反向输入和输出。
TDA2030A的散热片是和负极连通的，用双电源供电时，散热片千万不要和地线短路。
本功放板采用双12V电源，TDA2030A工作在OCL方式。
OCL是指不用音频输入、输出变压器和输出耦合电容，放大器直接推动音箱。
OCL具有音质佳、频响好、成本低等特点。
常用的功放电路类型还有OTL、BTL，OCL电路元件最少，音质最好。
（BTL和OCL 相当）555八级触摸音量控制器电路超重低音音箱的制作超重低音音箱，俗称低音炮，对营造震撼的气势效果具有非常重要的作用．大多数牌号以AV功放加五只音箱与低音炮组成套餐形式推销家庭影院产品中，低音炮已经是必不可少的配置了，实际上，设计规范、制作精湛、效果出色的低音炮．其在家庭影院系统音频重放中的效果相当迷人．只可惜市场上的低音炮效果出众者价位令一般人难以接受．价位实惠者效果却难以令人接受，世间的事往往就是不能令人如意．不过，善于动手的影音爱好者却“自已动手，丰衣足食”，基于此，本文拟就低音炮的设计原理做简单的介绍，供有兴趣音参考。
一般而言，从低音炮的构成来讲，低音也分有源与无源二大类，所谓有源低音炮指包含功率放大器的低音炮，其中电路部分除功率放大外．通常还具有音频频率滤波(滤去低音以上的音频频率成分)，相位调整。
TDA2822音响功放电路
华南师范大学无线电协会
TDA2822音响焊接说明
TDA2822音响采用TDA2822M 作用为放大芯片, 此芯片是意法半导体(ST)开发的双通道单片功率放大集成电路，通常在袖珍式盒式放音机（WALKMAN ）、收录机和多媒体有源音箱中作音频放大器。
具有电路简单、音质好、电压范围宽等特点，可工作于立体声以及桥式放大(BTL)的电路形式下。
一． 电路原理
音频信号由J2输入,经音量电位器VR1后送入U1进行放大，C1 C2决定响应低频下限，C3 C5输出藕和电容，R5 C4 R6 C7防止输出自激提高音质，C6 C8电源滤波，L1为电源指示灯。
二． 电路图
四．元器件清单（元件封装均为直插）
五．说明
1.所有的底线都要接到一起，即共地，否则不能正常工作。
2.电源采用USB 口供电，直接接电脑上即可使用，经济方便。
名称
型号/规格
编号
数量
名称
型号/规格
编号
数量
电阻 4.7欧 R5 R6 2 功放IC TDA2822M U1 1 10K R1~R4 4 音频输入座 3.5MM 双声道 J2 1 680欧 R7 1 发光二极管 5MM 绿色 L1 1 双联电位器 B50K VR1 1 喇叭 8欧1W
LS1 LS2 2 电容 104P C4 C5 C7 3 导线 红黑线各4条0.5M — 4 100uF/16V C1 C2 2 音频输入线 3.5MM 公对公口 — 1 470uF/16V C3 C5 C8 3 万用板 7*9 — 1 自锁开关
S1 1 IC 底座 8pin — 1 USB 口
1
USB 线
A-A 口
1。
实训-2822功放制作
1 1 1 1
塑料、五金配件（带壳选用） NO 1 2 3 4 5 名称 导线 喇叭 电池弹簧 螺丝 面壳 型号及规格 100mm（红黑） 8Ω0.5W 正负 φ2.0*6 数量 4 1 3 5 1
6
7 8
底壳
制作说明 胶带
1
1 1
TDA2822参数
TDA2822集成功放的8个管脚排列图如下：
IN-(1) IN+(1) IN+(2)
8 7 6 5
IN-(2)
TDA2822
1 2 3 4
OUT1
VCC
OUT2
GND
工作原理及原理图பைடு நூலகம்
位号 R1 R2,R3 R4,R5 C2,C5,C6,C9,C10 IC1 C1,C7,C8 C3,C4 W1 LED
2822功放电路
目的及要求
通过对本制作的安装、焊接、调试，了解电子产 品的内部构造，训练动手能力，掌握元器件的识 别、简易测试以及整机调试工艺。 熟练使用电烙铁、剪钳、万用电表等电子工具。 对照电路原理图，了解工作原理，图上符号，并 与实物图对照。 认真仔细的安装焊接，排除安装焊接过程中出现 的故障。
新款2822功放材料配套清单 名称 型号及规格 2.2K 100K 电阻 2.2Ω 瓷片电容 集成电路 电解电容 电位器 二极管 104p TDA2088 220uF 22uF 50K 发红
数量 1 2 2 5 1 3 2 1 1
SW
电源开关 信号线 耳机插头 电路板
弯脚拨动开关 40CM φ3.5
用TDA2822设计的两款实际电路测试
