超声波传感器液位测量方法介绍
北京超声波液位计使用说明
北京超声波液位计使用说明
1.安装前，先检查超声波液位计和所需安装的容器、管道是否能够匹配，是否存在阻挡物或干扰物。
2.安装时，将超声波液位计安装在容器、管道的顶部，保证液位计可向下发射超声波信号。
安装时应注意超声波传感器与容器或管道的严密性，并使用合适的密封件进行封装。
3.超声波液位计安装完毕后，需进行信号源的连接和设置。
首先，连接电源线和液位计，然后将超声波液位计的输出信号接入控制器或计算机，并进行电气参数的设置。
4.超声波液位计需要进行校准，以确保其测量准确度。
在校准前，需要了解被测量液体的特性，包括其密度、温度、介电常数等。
将超声波液位计放置在已知液位位置，进行校准操作。
5.完成以上步骤后，使用时只需打开电源，超声波液位计将自动启动，发射超声波信号进行测量，然后将测量结果显示在屏幕上。
如果需要将数据传输到远程计算机或控制器上，只需将液位计的信号线接入计算机或控制器。
6.最后，要定期检查超声波液位计的工作状况，以确保其一直能够提供准确的液位测量结果。
如有问题，应及时更换或修理设备。
超声波液位计说明书
超声波液位计说明书
超声波液位计是一种使用超声波技术来测量液体或固体物体的位置或深度的设备。
它主要由超声波传感器、控制单元和显示屏组成。
超声波传感器通常由发射器和接收器组成。
发射器会产生超声波，并将其发送到被测物体上。
当超声波遇到被测物体时，一部分会被反射回来，并被接收器接收到。
根据超声波的传播时间，可以计算出被测物体与超声波传感器的距离。
控制单元负责处理接收到的超声波信号，并进行计算和转换，从而得出被测物体的准确位置或深度。
它还可以根据需要进行设置和调整，以适应不同的测量要求。
显示屏会将测量结果以数字或图形的形式显示出来，让用户可以直观地了解被测物体的位置或深度。
有些超声波液位计还可以通过网络或其他通信方式将测量数据传输到远程设备上，方便远程监控和数据分析。
超声波液位计具有测量范围广、测量精度高、反应速度快、使用方便等优点。
它广泛应用于工业、环保、化工、石油、食品等领域，用于液体储罐、输送管道、水池、水箱、井等的液位检测和监控。
超声波液位计FMU40操作指南
超声波液位计FMU40操作指南超声波液位计FMU40是一种非接触式液位测量仪表，广泛应用于化工、水处理、食品、制药等领域的液位监测和控制。
本操作指南将详细介绍FMU40的安装、调试和维护等方面的操作步骤，以下为1200字以上的操作指南。
一、安装1.在确定安装位置之前，需先了解被测液体的性质和工艺条件，并参考FMU40的安装要求。
2.在安装测量过程中，要确保液位计与被测液体处于垂直对齐状态，并且不受外界环境的振动和干扰。
3.将FMU40固定在合适的位置，并使用螺栓或固定夹紧装置进行固定，确保仪表的稳定性。
4.安装好后，检查仪表与被测液面之间是否存在障碍物，如果有需要及时清理。
5.进行仪表接线前，确保电源已关闭，并按照仪表说明书连接电源和信号线。
二、调试1.通电前，先检查一下仪表的电源和信号线连接是否正确，避免出现接线错误导致的故障。
2.启动电源后，FMU40将进行自检程序，检查仪表是否故障。
3.在液位计上设置相应的参数，如被测液体的密度、温度等，确保测量结果的准确性。
4.使用液位计操作面板上的按键，可以进行参数设置和校准，按照仪表说明书进行操作。
5.在进行液位测量前，需要设定仪表的测量范围和精度，确保测量结果的可靠性。
6.调整好仪表的参数设置后，可以使用示波器或多用途仪表检查仪表的输出信号，确保信号稳定。
三、维护1.定期对液位计进行维护保养，及时更换磨损的部件，确保仪表的可靠性和使用寿命。
2.清洁液位计的壳体和传感器，并确保传感器的表面干净，避免影响测量结果。
3.定期校准液位计，根据使用情况和厂家建议，选择合适的校准周期进行校准操作。
5.在长期停用或更换液位计时，应安全存放仪表，并拆除电源和信号线，避免发生电气安全事故。
6.在示波器或多用途仪表的辅助下，定期检查仪表的输出信号和状态，确保仪表正常运行。
总结：。

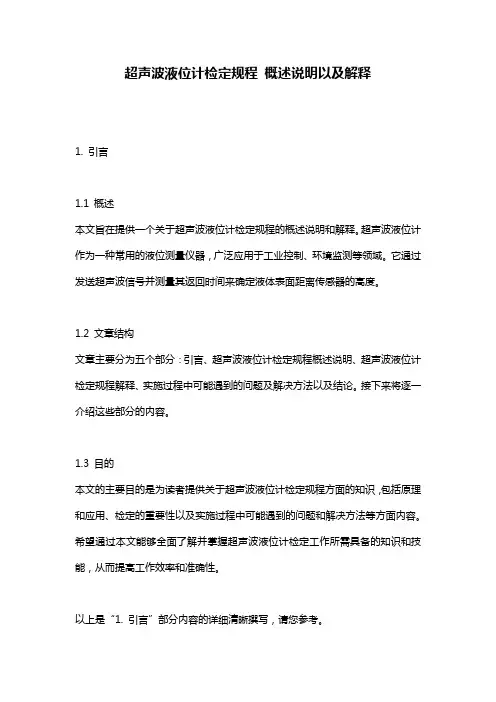

超声波液位计检定规程_概述说明以及解释
超声波液位计检定规程概述说明以及解释1. 引言1.1 概述本文旨在提供一个关于超声波液位计检定规程的概述说明和解释。
超声波液位计作为一种常用的液位测量仪器，广泛应用于工业控制、环境监测等领域。
它通过发送超声波信号并测量其返回时间来确定液体表面距离传感器的高度。
1.2 文章结构文章主要分为五个部分：引言、超声波液位计检定规程概述说明、超声波液位计检定规程解释、实施过程中可能遇到的问题及解决方法以及结论。
接下来将逐一介绍这些部分的内容。
1.3 目的本文的主要目的是为读者提供关于超声波液位计检定规程方面的知识，包括原理和应用、检定的重要性以及实施过程中可能遇到的问题和解决方法等方面内容。
希望通过本文能够全面了解并掌握超声波液位计检定工作所需具备的知识和技能，从而提高工作效率和准确性。
以上是“1. 引言”部分内容的详细清晰撰写，请您参考。
2. 超声波液位计检定规程概述说明2.1 超声波液位计的原理和应用超声波液位计是一种测量液体水平高度的设备，其原理是利用超声波在介质中传播的速度与介质密度相关联的特性。
当超声波传播到介质表面时，部分超声波会被反射回来，并通过测量反射回来的时间来计算液体的高度。
超声波液位计广泛应用于工业过程控制、环境监测、仪器仪表等领域。
2.2 液位计检定的重要性液位计检定是保证超声波液位计准确、可靠工作的关键步骤。
通过对液位计进行周期性检定，可以判断其在使用过程中是否存在误差，并及时采取修正措施，以保证测量结果的准确性和精度。
此外，在某些行业如化工、石油等特殊环境中，由于介质性质复杂多变，对超声波液位计进行规范化检定更是必不可少。
2.3 液位计检定的目标和任务液位计检定的主要目标是确保超声波液位计的测量结果与实际液位值一致，并满足精度和准确性要求。
此外，液位计检定还包括对仪器的稳定性、灵敏度、可重复性等方面的评估。
检定任务主要包括确定检定方法、选取适当的检定设备、制定操作流程以及记录和分析检定数据。
超声波液位计的原理及特点介绍
超声波液位计的原理及特点介绍
超声波液位计的原理
超声波液位计是一种利用超声波测量液位的仪器，其工作原理是利用超声波在介质中传播速度受介质密度的影响，因此可以通过测量超声波的传播时间来确定液位高度。
液位计通常由发射器和接收器组成，发射器发出超声波，传输到液体表面后被反射回来，接收器接收反射波并计算传输时间，从而测得液位高度。
具体而言，超声波液位计的原理如下：超声波的发射器把一种声波传递到液体中，声波会在液体中传递，并在液位处反射回来，最终被接收器接收。
接收器会计算发射和接收所需的时间，并将液位高度转换为对应的电信号，从而实现液位的测量。
超声波液位计的特点
1.非接触式测量：超声波液位计是利用超声波进行液位测量的，具有非
接触的优点，同时也避免了传感器的损坏问题。
2.高精度：超声波液位计的精度高，一般可以达到毫米级别的精度。
3.可靠性高：超声波液位计工作稳定，因为它可以识别多个物体，并且
能避免由于蒸汽、气体等因素产生的干扰。
它能对容器中的复杂液位进行准确的测量。
4.适用性广：超声波液位计可适用于各种环境中的容器内液体测量，包
括酸、碱等多种液体的测量，同时也适用于多种温度和压力下的液位测量，具有很强的适用性和通用性。
5.安装简易：超声波液位计的安装非常简单，只需要在液位容器上进行
安装即可，无需特殊的成本和操作。
总之，超声波液位计具有精度高、可靠性强、适用性广等特点，是一种非常优秀的液位测量设备。
液位测量方法简介
检测技术与仪器实验设计报告目录1.液位测量方法简洁 (1)1.1 类型 (1)1.2 液位计 (2)2.液位测量系统设计 (5)2.1 液位测量原理 (5)2.2 测量系统结构 (7)2.3 误差分析 (7)3.结论. (8)4.参考文献 (9)【摘要】综合运用单片机与自动检测技术，设计一套自动精确的液位测量系统，要求测量范围为0~2000mm，系统测量精度为0.1%，同时能利用单片机加以控制，减小误差。
【关键字】液位测量，单片机，超声波1．液位测量方法简介1.1按其工作原理可分为下列几种类型：①静压式：根据流体静力学原理，静止介质内某一点的静压力与介质上方自由空间压力之差与该点上方的介质高度成正比，因此可根据差压来检测液位。
②浮力式：利用漂浮于液面上浮子随液面变化位置，或者部分浸没于液体中物体的浮力随液位变化来检测液位。
③声学式：利用超声波在介质中的传播速度或在不同相界面之间的反射特性来检测液位。
④电气式：把敏感元件做成一定形状的电极置于被测介质中，则电极之间的电气参数，如电阻，电容等，随液位的变化而变化。
⑤射线式：放射性同位素所放出的射线（如β射线，γ射线等）穿过被测介质事，其辐射能量因吸收作用而减弱，能量将衰减，其衰减程度与液位有关。
⑥微波式：由于微波属于电磁波，在一定条件下，传播速度是一定的，因此可以利用测量微波从传感器传播至物料表面并返回到传感器所用的时间来实现液位的测量。
⑦磁致伸缩式：利用磁致伸缩的效应实现液位的测量。
除此之外还有光学法，重锤法等。
在液位检测中，尽管各种检测方法所用的技术各不相同，但可把它们归纳为以下几个检测原理。
①基于力学原理敏感元件所受到的力（压力）的大小与液位成正比，它包括静压式，浮力式和重锤式液位检测等。
②基于相对变化原理当液位变化时，液位与容器底部或顶部的距离发生改变，通过测量距离的相对变化可获得液位的信息。
这种检测原理包括声学法，微波法，和光学法等。
③基于某强度性物理量随液位的升高而增加原理例如对射线的吸收强度，电容器的电容量等。
超声波液位测量原理
超声波液位测量原理 Final approval draft on November 22, 2020
超声波液位测量原理
来自：
█引言
由于超声波易于定向发射、方向性好、强度易控制、与被测量物体不需要直接接触的优点，所以被广泛应用于液位测量。
在测量中脉冲超声波由传感器（换能器）发出，声波经物体表面反射后被同一传感器接收，转换成电信号。
并由声波的发射和接收之间的时间来计算传感器到被测物体的距离。
█超声波液位测量原理
超声波脉冲信号
超声波液位计的工作原理是由换能器（探头）发出高频超声波脉冲遇到被测介质表面被反射回来，部分反射回波被同一换能器接收，转换成电信号。
超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。
此距离值L与声速C和传输时间T之间的关系可以用公式表示：
L=C×T/2
[公式说明]式中L为测量的距离长度；C为超声波在空气中的传播速度；T为测量距离传播的时间差(T为从发射到接收的时间)。
超声脉冲信号测距的工作原理
█超声波脉冲信号发生电路例示
超声波脉冲信号发生电路例示
█超声波液位测量的应用领域
利用超声波液位测量原理可广泛应用于气象水位的测量、大型油罐液位测量、制盐业液位测量、检测井水、湖泊河渠液位、工业生产中料桶液位，灌装液位等，根据不同的需求均可设计出不同的超声波液位计。
更多超声波技术文章请访问:|欧赛龙：超声波传感器专家。
超声波明渠流量计液位比对方法
超声波明渠流量计液位比对方法
超声波明渠流量计常用于河流、渠道等水体流量测量。
为确保测量结果准确可靠，需要对其进行液位比对。
具体比对方法如下：
1. 确定比对点：选择一个直线平稳的水流段，保证液位高度变化小于5cm，并在该点上测定水流速度。
2. 安装流量计：将超声波明渠流量计安装在比对点上，注意保证水流与流量计传感器平行。
3. 测量液位：使用液位计在比对点处测量水位高度，并记录下来。
4. 测量流量：打开超声波明渠流量计，记录下测量得到的流量数值。
5. 计算比对误差：使用液位计测量的水位高度，结合测量得到的流量数值，计算比对误差。
比对误差应控制在±5%以内。
6. 调整流量计参数：根据比对误差的计算结果，对超声波明渠流量计的参数进行调整，以达到更精确的测量结果。
7. 重复比对：重复以上步骤，直至比对误差满足要求。
总之，超声波明渠流量计的液位比对是确保其测量结果准确可靠的重要步骤，需要认真对待，并根据比对结果进行相应的调整。
- 1 -。
液氮液位测量方法
液氮液位测量方法1. 液氮液位测量方法的一种常用方式是超声波液位测量。
超声波传感器通过发射超声波脉冲并接收反射回来的信号来测量液氮液面的位置。
2. 另一种液氮液位测量方法是雷达液位测量，通过雷达波束的发射和接收来确定液氮液面的位置，适用于长距离和艰苦环境。
3. 漂浮球液位计是一种简单而有效的液氮液位测量方法，通过测量漂浮球的位置来确定液位高度。
4. 压力变送器液位计利用液氮液位对压力的变化进行测量，通过压力传感器转换为电信号，从而获得液位信息。
5. 震荡棒液位计是一种适用于液氮液位测量的方法，通过观察震荡棒的震动频率和振动来确定液位高度。
6. 毛细管液位计利用毛细管在液体表面上的液层高度与管内压力之间的关系进行液位测量，适用于低温液氮。
7. 液位开关是一种简单的液氮液位测量方法，适用于对液位高度进行开关控制的场合。
8. 导电液位探头通过测量液体的电导率来确定液位的高度，适用于液氮液位的测量。
9. 液位计总线系统通过数字信号传输液位信息，适用于多点、多种类型的液位测量。
10. 振弦式液位计通过观察振弦的频率变化来确定液体的液位高度。
11. 毫米波液位计通过毫米波技术测量液体的液位高度，适用于大部分液氮液位测量。
12. 看板液位计是一种直观读取液位情况的液位测量方法，适用于现场操作的观测需求。
13. 激光液位测量系统通过激光束的反射来测量液体液位高度，适用于液氮液位的非接触式测量。
14. 液位雷达适用于高温、高压和腐蚀性环境下的液氮液位测量，通过雷达波束的测量来确定液面位置。
15. 液位阀液位计是一种适用于液氮液位测量的方式，通过液位阀控制液位高度并进行测量。
16. 脉冲波液位计通过发送脉冲波并接收反射信号来测量液位高度，适用于液氮液位测量。
17. 液位图形显示系统通过电子屏幕实时显示液位信息，适用于需要远程监控的液氮液位测量。
18. V型液位计是一种通过测量流经液体时的压力来测量液位高度的方法。
19. 液位比例系统是一种通过液位高度比例来进行液位测量的系统，适用于多种液位体积的测量。
全面了解超声波液位计
全面了解超声波液位计一、为什么选择超声波液位计?超声波液位计由声波的发射和接收之间的时间来计算传感器到被测物体的距离。
无机械可动部分，可靠性高，安装简单、方便，属于非接触测量，且不受液体的粘度、密度等影响精度比较低。
二、超声波液位计特点及工作原理：超声波液位计是由微处理器控制的液位数字仪表。
在测量中超声波脉冲由传感器发出，声波经液体表面放射后被传感器接收，通过压电晶体或磁致伸缩器件转换成电信号，由声波的发送和接收之间的时间来计算传感器到被测液体表面的距离。
超声波液位计采用非接触测量，对被测介质几乎不受限制，可广泛用于液体固体物料高度的测量。
三、超声波液位计适于应用的环境：1．超声波液位计是超声波液位计和超声波料位计的统称当用于测量液体液位时，通常称为超声波液位计;当用于测量固体料位时，通常称为超声波料位计。
2．超声波液位计通常应用于温度在-40℃～100℃之间、压力在3Bar(5kg/cm2)以下的场所进行液位或料位的测量。
四、超声波液位计的安装：1．超声波液位计安装方式①超声波液位计应水平置于容器顶部。
②选择一个合适的方法来安装超声波液位计。
③超声波收发传感面应与液面平行。
④超声波收发传感面应尽量避免靠近容器侧壁。
⑤为避免振动或摇晃导致液位计松动，请小心的进行坚固安装。
⑥同一容器内不要安装多台超声波液位计，超声波互相干扰会导致测量误差。
⑦安装位置应避免阳光直射，露天安装应加防护罩。
⑧安装位置应避免强振动区域，如安装在轻振动区域，应安装橡胶减振器。
⑨安装位置应远离进料口且不能碰到障碍物。
⑩如法兰安装时,请注意法兰立管高度与立管内径的关系。
⑪安装接口要求开口尺寸足够大，当为法兰安装时，法兰下面的接管长度要设计合理，对于10米、12米量程的物位计，接管长度应不大于375px，选择DN80以上的法兰口。
注：对于15米、20米、30米和40米量程的物位计，接管长度应不大于500px,选择DN200以上的法兰口。
超声波液位计使用说明书
User's Manual杭州米科传感技术有限公司更多资讯请扫二维码服务电话：400-163-1718杭州米科传感技术有限公司U-MIK-ZPZPM-ZZ CN2第2版超声波液位计使用说明书前言●感谢您购买本公司产品。
●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。
●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。
●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。
注意●因本产品的性能和功能会不断改进，本手册内容如有更改，恕不另行通知。
●本公司力求本手册的正确、全面。
如有错误、遗漏，请和本公司联系。
●本产品禁止使用在防爆场合。
版本U-MIK-ZPZPM-ZZCN2第二版2021年1月I目录第一章、产品概述 (1)第二章、产品特色 (2)第三章、主要技术参数 (3)第四章、菜单操作及参数设置 (5)第五章、安装方法及使用注意事项 (10)第六章、接线示意图 (16)第七章、常见疑难现象及处理方法 (22)第八章、质保及售后服务 (26)第九章、通讯协议 (27)II第一章产品概述第一章产品概述超声波物(液)位仪是一台博采众长，吸取了国内外多种物（液）位仪优点，解决了高温不能用超声难题。
实现了全数字化，人性化设计理念的通用型物（液）位仪，具有完善的物（液）位测控，数据传输和人机交流功能。
本产品支持隔离4-20mA、HART输出。
本产品具有抗干扰性强、线性好、精度高等特点。
本产品不必接触工业介质就能满足大部分液位、料位测量要求，彻底解决了压力式、电容式、浮子式等传统测量方式带来的缠绕、堵塞、泄露、介质腐蚀、维护不便等缺点。
因此可广泛应用于与料位、液位测控相关的各个领域。
1第二章产品特色第二章产品特色●电压适应范围宽●备份和还原设置功能●可测多种物理量功能●可任意调整模拟量输出●支持自定义串口数据格式●具有输出量程起点、终点任意设置●具有增值/差值测距选择既可测距离也可测物位●具有多级发射脉冲强度，可根据工况设定●OLED中英文菜单（带自发光）2第三章主要技术参数第三章主要技术参数3第三章主要技术参数安装方式螺纹安装/法兰安装温度补偿自动温度补偿，具备温度校准功能测量变量物位/距离发射角度＜10°＜6°仪表材质ABS工程塑料、PP ABS工程塑料电气接口M20X1.5-2安装接口M60X2M30X1.5键盘三位轻触键4第四章菜单操作及参数设置第四章菜单操作及参数设置请认真阅读以下说明，对应所购买产品类型菜单，谨慎操作菜单5第四章菜单操作及参数设置6输出设置开关1通道D值默认1，单位m1通道H值默认2，单位m2通道D值默认1，单位m2通道H值默认2，单位m3通道D值默认1，单位m3通道H值默认2，单位m开关配置不可修改显示设置显示单位m（认）,cm,mm,yard,foot,inch,L,m3,g,kg小数位数3（默认）显示换算不可修改对比度不可修改关显示时15分钟（默认）探头设置介质介质选择不可修改自定义声速探头特性测量周期盲区发射强度接收增益最大增益采样门限采样率滤波无急速快速默认一般稳定第四章菜单操作及参数设置7探头设置参数修正温度不可修改显示线性声速效准杆系统设置用户用户密码“0000”管理员密码“1000”低功耗设置唤醒周期不可修改工作时间低压保护语言中文、English 还原取消、确定选择确定备份取消、确定选择确定第四章菜单操作及参数设置输出设置模拟量输出高端微调可微调虚拟输出不可修改模拟量输出配置不可修改串口串口地址HART设备地址串口读写状态显示设置显示单位m（认）,cm,mm,yard,foot,inch,L,m3,g,kg 保留小数位数3（默认）显示换算不可修改对比度不可修改关显示延时15分钟（默认）探头设置介质介质选择不可修改自定义声速探头特性测量周期盲区发射强度接收增益采样门限滤波无急速快速默认一般稳定参数修正温度修正不可修改显示修正线性修正第四章菜单操作及参数设置探头设置参数修正声速效准杆不可修改系统设置用户设置用户密码修改“0000”管理员密码修改“1000”语言中文、English还原取消、确定选择确定备份取消、确定不建议修改第五章安装方法及使用注意事项第五章安装方法及使用注意事项5.1产品尺寸图1常规款第五章安装方法及使用注意事项图2小盲区款第五章安装方法及使用注意事项5.2探头的安装1.探头同时产生超声脉冲波和检测回波，超声脉冲波以一定的锥形波面从探头的表面传播出去。
超声波液位计原理及使用方法
超声波液位计原理及使用方法
超声波液位计的工作原理是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波遇到障碍物反射，由一个接收装置接收反射信号。
根据测量能量波运动过程的时间差来确定液（物）位变化情况。
由电子装置对微波信号进行处理，终转化成与液位相关的电信号。
通过专用软件加以处理，分析发射超声波和回波的时间差，结合超声波的传播速度，可以计算出超声波传播的路程，进而可以反映出液位的情况。
超声波液位计使用方法如下：
超声波液位计由传感器（探头）和变送器组成。
传感器受电激励后向被测介质发出一个超声波脉冲，该脉冲穿过空气到达介质表面后被反射回来，部分反射的回波被同一传感器（此时作为接收器）接收，并转换成电信号。
变送器的电子检测系统检测到该信号后，将其转变为液位信号进行显示。
同时将液位信号转变为4~20mA电流信号传送给上位机（PLC）参与过程控制。
由于发射的超声波脉冲有一定的宽度，使得在传感器较近的小段区域内反射波与发射波重迭，传感器无法识别，不能测量其距离值。
这个区域称为测量盲区。
盲区的大小与超声波液位计的型号有关。
最大的测量范围取决于空气对超声波的衰减以及脉冲从介质表面反射的强度。
超声波液位计使用说明书
超声波液位计选型表AIPWELL SONIC1. 工作原理探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液(物)面的距离和超声波经过的时间成比例:h b = ct2即距离 [m] = 时间×声速/2 [m]声速的温度补偿公式:环境声速= 331.5 + 0.6×温度2. 现场条件1) 环境温度 : -20 ~ +60℃2) 表壳保护等级 : IP65 适用于户外安装3) 适用测量的介质 : 适用于大部分液体及粉状颗粒状固体，弱酸，弱碱，强碱，低于40%的强酸。
若在强酸应用场合，请与我司联系，应使用防腐探头。
4)容器压力 : 0.7~3 bar5) 在下面的任何一种情况，要严格按照手册要求安装： ① 有泡沫的液体/固体② 周围有强电压，强电流，强电磁干扰，尽量避免高电压，高电流及强电磁干扰③ 大风和太阳直晒 ④ 强震动6) 其他特殊情况请向厂家联系。
3. 安装AIPWELL SONIC系列仪表安装方便。
1)一体式超声波液位计外形尺寸。
1002)分体式超声波液位计的外形尺寸AIPWELL SONIC3-1户外安装1)水道和户外安装时，需做一个安装支架，如下图。
AIPWELL SONIC2)探头要垂直液面或料位表面安装。
3) 若支架在风中摇摆的话，会给测量带来误差。
4) 探头安装必须高于最高液（物）位35cm 以上（防腐则需40-60cm ），从而避免进入仪表的盲区。
若量程大时，盲区会适当加大。
盲区（5) 在超声波10度发射角内不应该有障碍物，避免产生错误回波。
6) 避免阳光直晒，保证探头温度与环境温度一致，达到准确测量。
7) 避免强风的地方环境，因为强风会改变超声波的发射路径，出现错误回波。
.3-2 安装在密闭容器1)避免空气或污染物进入罐内，在探头螺纹处加密封胶或特氟隆胶带。
推荐使用合成树脂法兰（如 PVC）安装。
密封胶或特氟隆胶带2)探头安装时一定要垂直液（物）体表面。
超声波传感器测液位
第一章超声波测油罐液位的总体方案1.1 超声波测液位原理我们一般把声波频率超过20kHz的声波称为超声波，超声波是机械波的一种，即是机械振动在弹性介质中的一种传播过程，它的特征是频率高、波长短、绕射现象小，另外方向性好，能够成为射线而定向传播。
超声波在液体、固体中衰减很小，因而穿透能力强，尤其是在对光不透明的固体中，超声波可穿透几十米的长度，碰到杂质或界面就会有显著的反射，超声波测量物位就是利用了它的这一特征。
超声波测液位的原理是利用超声波的发射和接受，根据超声波传播的时间来计算出传播距离。
实用的测距方法有两种，一种是在被测距离的两端，一端发射，另一端接收的直接波方式，适用于身高计；一种是发射波被物体反射回来后接收的反射波方式，适用于测距仪。
此次设计采用反射波方式。
测距仪的分辨率取决于对超声波传感器的选择。
超声波传感器是一种采用压电效应的传感器，常用的材料是压电陶瓷。
由于超声波在空气中传播时会有相当的衰减，衰减的程度与频率的高低成正比；而频率高分辨率也高，故短距离测量时应选择频率高的传感器，而长距离的测量时应用低频率的传感器。
在超声波检测技术中，不管那种超声波仪器，都必须把电能转换超声波发射出去，再接收回来变换成电信号，完成这项功能的装置就叫超声波换能器，也称探头。
将超声波换能器置于被测液体上方，向下发射超声波，超声波穿过空气介质，在遇到水面时被反射回来，又被换能器所接收并转换为电信号，电子检测部分检测到这一信号后将其变成液位信号进行显示并输出。
由超声波在介质中传播原理可知，若介质压力、温度、密度、湿度等条件一定，则超声波在该介质中传播速度是一个常数。
因此，当测出超声波由发射到遇到液面反射被接收所需要的时间，则可换算出超声波通过的路程，即得到了液位的数据。
发射器发出的超声波以速度υ在空气中传播，在到达液面时被反射返回，由接收器接收，其往返时间为t，传感器距油罐底的距离为h，由公式:s-=h*tv2/即可算出油罐液位高度。
超声波传感器-及液位检测-共23页PPT资料课件.ppt
相关知识
• 超声波是一种机械波，它方向性好， 穿透力强，遇到杂质或分界面会产生显 著的反射。利用这些物理性质，可把一 些非电量转换成声学参数，通过压电元 件转换电量。超声波传感器就是利用超 声波的特性，将非电量转换为电量的测 量装置。超声波传感器又称为超声波换 能器或超声波探头。
• 超声检测是一种无损检测。在工业中 广泛用于金属构件、混凝土制品、陶瓷 制品的探伤及厚度检测，此外在物位、 野味、流量、流速、防盗报警以及生活 中的其他许多领域，超声波的应用也越 来越广泛。
• 安装测量探头处的容器壁要求能够良好的 传递信号的硬质材料制成。例如：碳钢、不锈 钢、各种硬金属、玻璃钢、硬质塑料、陶瓷、 玻璃、硬橡胶等材料或其复合材料。安装测量 探头处的容器壁若为多层材料，则层间应紧密 接触，无气泡或气体夹层，该处容器壁的内外 表面应平整。例如：硫化硬橡胶层、不锈钢衬 层、钛衬层等。
正比。及声速为 U=λf 式中，λ为超声波 的波长;f为超声波的频率。
2.反射与折射
通过两种不同的介质时，超声波产生反 射和折射现象。但当它由气体传播到液体或 固体中，或由固体、液体传播到气体中时， 由于介质密度相差太大而几乎全部发声反射 。
•
。
• 3.声波的衰减
• 通过同种介质时，超声波随着传播速度的 增加，其强度因介质吸收能量而衰减。
一、超声波传感器的外形结构和特性
• （一）超声波传感器的外形
• （二）超声波传感器的特性
• 特点：
•
超声波传感器具有小角度、小盲
区、测量准确、无接触、防水、防腐
蚀、低成本等优点。可应用于液位、
物位检测，可保证在液面有泡沫豁达
的晃动、不易检测到回波的情况下有
稳定的输出。
e+h超声波液位计说明书
e+h超声波液位计说明书
超声波液位计是一种常用于测量液体或固体物料的液位高度的
仪器。
它利用超声波的传播速度来测量液体或物料表面到传感器的
距离，从而确定液位高度。
e+h是指Endress+Hauser，是一家知名
的工业自动化仪器仪表制造商，他们生产各种类型的液位计，包括
超声波液位计。
超声波液位计通常由传感器、发射器、接收器和处理器组成。
传感器发射超声波脉冲并接收反射的波束，然后处理器根据接收到
的信号计算出液位高度。
这些仪器通常具有高精度、非接触式测量、适用于各种液体和固体物料等特点。
在e+h超声波液位计的说明书中，通常会包括以下内容：
1. 产品概述，对该款超声波液位计的基本特性和功能进行介绍。
2. 技术参数，包括测量范围、精度、工作温度、材质、安装要
求等技术指标的详细说明。
3. 安装和使用说明，包括安装位置选择、安装步骤、使用注意
事项等内容。
4. 维护和保养，对超声波液位计的日常维护、清洁和保养方法进行说明。
5. 故障排除，介绍常见故障及解决方法，以及维修与保养注意事项。
此外，说明书中还可能包括产品的性能曲线、示意图、标配配件清单、安全注意事项等内容。
用户在使用超声波液位计时，应当仔细阅读说明书，并按照说明书中的指导进行安装、使用和维护，以确保产品能够正常、安全地运行。
液位传感器操作说明
液位传感器操作说明液位传感器是一种广泛应用于工业自动化控制系统中的设备，它能够实时监测液体的水平位置，将这些信号转换为电信号并传送给控制系统，从而实现对液体水平的精确控制。
本文将详细介绍液位传感器的操作方法及注意事项。
一、液位传感器基本原理液位传感器是利用一定的测量方法，通过探测固、液界面或液、气界面的物理特性变化，将被测的液位高度转化为电信号输出。
常见的液位传感器有浮子式传感器、电容式传感器、超声波传感器等。
二、液位传感器操作步骤1. 安装液位传感器液位传感器的安装位置应根据实际需要选择，一般应放置在需要测量液位的容器的侧面或顶部。
在安装时需要确保传感器与容器有良好的接触，避免出现漏损和误差。
2. 连接电源和信号线将液位传感器的电源线和信号线连接到控制系统中。
确保电源线和信号线的连接牢固可靠，避免接触不良导致的测量误差。
3. 校准传感器在正式使用液位传感器之前，需要进行校准步骤。
具体的校准方法可以参考传感器的使用说明书，根据实际情况进行调整，以获得准确的液位测量结果。
4. 启动传感器将电源接通后，液位传感器会进入工作状态。
此时可以通过控制系统来监测液位传感器的输出信号，并进行相应的液位控制。
三、液位传感器使用注意事项1. 避免倾斜和振动安装液位传感器时需确保其稳定，并避免受到严重倾斜和振动的影响，这样可以保证传感器的测量结果准确可靠。
2. 防止污染和腐蚀尽量避免将液位传感器安装在容器内可能受到化学物质污染或腐蚀的位置，以免影响传感器的寿命和性能。
3. 定期检查和维护定期检查液位传感器的工作状态和连接线路的牢固性，并及时清洁传感器的测量元件，确保传感器正常工作。
4. 避免温度过高或过低液位传感器在使用时需注意工作温度范围，避免超出传感器的工作温度范围，否则可能导致测量不准确或损坏传感器。
本文简要介绍了液位传感器的操作方法及注意事项，希望能够对读者在使用液位传感器时提供一定的帮助。
在实际操作中，用户应根据具体传感器的使用说明书进行操作，并根据实际情况进行相应的调整和处理，以确保液位传感器的正常运行和有效使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波传感器液位测量方法介绍
超声波传感器应用广泛，对于液位测量的方法有很多种，其中超声波传感器由于结构简单、体积小、费用低、信息处理简单可靠，易于小型化与集成化，并且可以进行实时控制，所以超声波测量法得到了广泛的应用。
此外液体液位的准确测量是实现生产过程检测和实时控制的重要保障，也是实现安全生产的重要环节。
下面我们具体来了解一下基于超声波传感器的液位测量方法及超声波液位传感器的应用范围。
超声波液位测量的方法有多种，如超声脉冲回波法、共振法、频差法、超声衰减法等。
超声脉冲回波法的基本原理是由超声波传感器的发射探头发射超声波，当超声波遇到障碍物时会被反射，利用单片机记录超声波发射的时间和接收到回波的时间，根据当前环境下超声波的传播速度，即可通过公式S=C*t/2(式中S为被测距离，C为超声波传播速度，t为回波时间。
)计算出超声波传播的距离，也就得到了障碍物离测试系统的距离。
共振法的基本原理是调节超声波的频率，使得探头和液面之间建立驻波共振状态，这时探头与液面之间的距离就与超声在介质中的波长成一定的比例关系。
当超声波速度己知时，就可根据共振频率计算波长再换算出探头到液。
