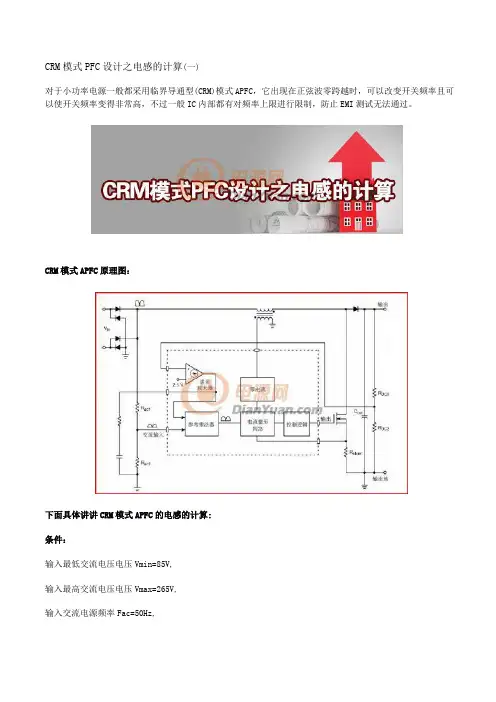

CRM模式PFC设计之电感的计算(一)

CRM模式PFC设计之电感的计算(一)
对于小功率电源一般都采用临界导通型(CRM)模式APFC，它出现在正弦波零跨越时，可以改变开关频率且可以使开关频率变得非常高，不过一般IC内部都有对频率上限进行限制，防止EMI测试无法通过。

CRM模式APFC原理图：
下面具体讲讲CRM模式APFC的电感的计算:
条件：
输入最低交流电压电压Vmin=85V,
输入最高交流电压电压Vmax=265V,
输入交流电源频率Fac=50Hz,
输出功率Pout=100W
输出直流电压Vout=390V
最低满载效率η=92%
开关频率f=100KHz
计算步骤如下：
1. 先根据效率计算出最大输入功率Pin-max=Pout/η=100/0.92=108.7W
2. 因为输入电流的最大值出现在最低输入交流电压AC85V时，
所以，输入电流最大有效值Iinrms-max=Pin/Vac=108.7/85=1.279A
即输入电流有效峰值Iinrms-pk=2*SQRT(2)*Iinrms-max=2*SQRT(2)*1.279=3.617A
3. 开关周期为T=1/f=1/100000=10uS
4. 最高输入电压时的导通时间Ton-h=T*(1-SQRT(2)*Vin-max/Vout)=10*(1-SQRT(2)*265/390)=0.39uS
5. 最低输入电压时的导通时间Ton-l=Ton-h*(Vin-max/Vin-min)2=0.39*(265/85) 2=3.8uS
6. 升压电感最小值Lmin=Vin*Ton-l/Iinrms-max=(85*3.8*10-6)/1.279*103=0.252mH。

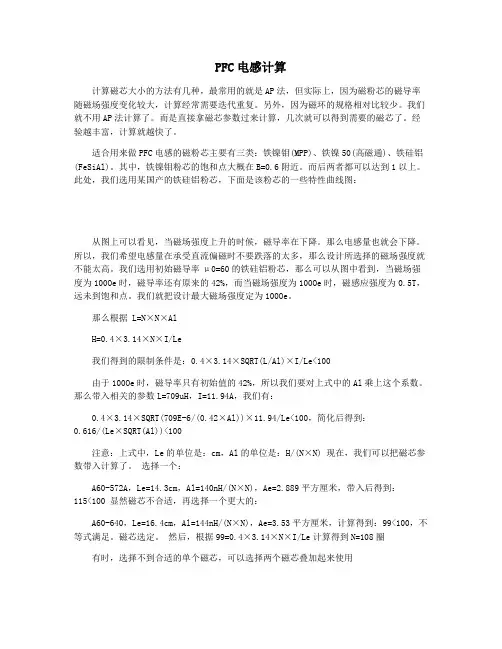

PFC电感计算

PFC电感计算计算磁芯大小的方法有几种，最常用的就是AP法，但实际上，因为磁粉芯的磁导率随磁场强度变化较大，计算经常需要迭代重复。

另外，因为磁环的规格相对比较少。

我们就不用AP法计算了。

而是直接拿磁芯参数过来计算，几次就可以得到需要的磁芯了。

经验越丰富，计算就越快了。

适合用来做PFC电感的磁粉芯主要有三类：铁镍钼(MPP)、铁镍50(高磁通)、铁硅铝(FeSiAl)。

其中，铁镍钼粉芯的饱和点大概在B=0.6附近。

而后两者都可以达到1以上。

此处，我们选用某国产的铁硅铝粉芯，下面是该粉芯的一些特性曲线图：从图上可以看见，当磁场强度上升的时候，磁导率在下降。

那么电感量也就会下降。

所以，我们希望电感量在承受直流偏磁时不要跌落的太多，那么设计所选择的磁场强度就不能太高。

我们选用初始磁导率μ0=60的铁硅铝粉芯，那么可以从图中看到，当磁场强度为100Oe时，磁导率还有原来的42%，而当磁场强度为100Oe时，磁感应强度为0.5T，远未到饱和点。

我们就把设计最大磁场强度定为100Oe。

那么根据L=N×N×AlH=0.4×3.14×N×I/Le我们得到的限制条件是：0.4×3.14×SQRT(L/Al)×I/Le<100由于100Oe时，磁导率只有初始值的42%，所以我们要对上式中的Al乘上这个系数。

那么带入相关的参数L=709uH，I=11.94A，我们有：0.4×3.14×SQRT(709E-6/(0.42×Al))×11.94/Le<100，简化后得到：0.616/(Le×SQRT(Al))<100注意：上式中，Le的单位是：cm，Al的单位是：H/(N×N) 现在，我们可以把磁芯参数带入计算了。

选择一个：A60-572A，Le=14.3cm，Al=140nH/(N×N)，Ae=2.889平方厘米，带入后得到：115<100 显然磁芯不合适，再选择一个更大的：A60-640，Le=16.4cm，Al=144nH/(N×N)，Ae=3.53平方厘米，计算得到：99<100，不等式满足。

Np' Np Ns' Ns CI
原边匝数预估原边匝数副边匝数预估副边匝数输入电容
72.80727478 73 4.16792308 4 1.907607486
T T T T uF
取整取相近电容值取整
PFC计算表格2.0
注：用于计算PFC电感，所涉及到的芯片有L6562,FAN6961等为输入参数序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 符号 Vinacmin Vinacmax Fgrid Vdcmin Vdcmax Vpfcout Po Eff PF fosc Vzcd L Iinrms ILpeak Ids Ae 项目名称
见后面选择表
磁芯：Bs(25℃)=510mT,Bs(100 ℃)=390mT 这里为了防止饱和，同时考虑变压器温升问题，取最大磁感应强度为饱和磁感应强度的一半，即：取 Bs=0.5*390mT=195mT=0.195T--0.25T
17
Bmax
磁19 20 21 22 23
最低交流输入电压最高交流输入电压交流电网频率最低直流母线电压最高直流母线电压 PFC输出母线电压 PFC输出功率预计效率预计PF值 PFC IC工作频率过零电压值 PFC电感量最大输入有效电流电感峰值电流功率开关管电流大小磁芯有效面积
自动计算参数值或范围 90 265 50 127.2792206 374.766594 390 230 0.95 0.998 40 15 281.721906 2.695449378 7.623882135 22.8716464 118 单位 Vac Vac Hz V V V W 备注
全球通用电压范围85Vac~265Vac,低电压范围固定输入(100Vac/115Vac)电压范围 85Vac~130Vac;高电压固定输入 (220Vac/230Vac)电压范围185Vac~265Vac

PFC 电感计算

PFC 电感计算PFC 即为功率因数较正器，其英文缩写为：Power Factor Correction.通常Boost 功率电路的PFC 有三种工作模式：连续、临界连续和断续模式。

控制方式是输入电流跟踪输入电压。

连续模式有峰值电流控制，平均电流控制和滞环控制等。

一.临界连续Boost 电感设计1. 临界连续特征Boost 功率开关零电流导通，电感电流线性上升。

当峰值电流达到跟踪的参考电流（正弦波）时开关关断，电感电流线性下降。

当电感电流下降到零时，开关再次导通。

如果完全跟踪正弦波，根据电磁感应定律有oni i T tI L t U ωωsin 2sin 2= 即onii T I L U = (8) 或22io i i i i on U PL U P L U LI T η===(9) 其中：U i 、I i 为输入电压和电流有效值。

在一定输入电压和输入功率时，T on 是常数。

当输出功率和电感一定时，导通时间T on 与输入电压U i 的平方成反比。

2. 确定输出电压电感的导通伏秒应当等于截止时伏秒：off ip o on ip T U U T U )(−=则on ipo ip off T U U U T −=(10)开关周期为o ip on on ip o o on ip o ip on of U U T T U U U T U U U T T T −=−=⎟⎟⎠⎞⎜⎜⎝⎛+−=+=11 (11) ip U 为整流后的输入电压, 可见，输出电压U o 一定大于输入电压U ip ，如果输出电压接近输入电压，在输入电压峰值附近截止时间远大于导通时间，开关周期很长，即频率很低。

如果首先决定最低输入电压（U i min ）对应的导通时间为T onL ，根据(9)式推导,导通时间T on 与输入电压U i 的平方成反比, 则最高输入电压(U i max )下的导通时间为2max min ⎟⎟⎠⎞⎜⎜⎝⎛=i i onL onhU U T T (12) 根据式（11）和（12）可以得到开关周期（频率）与不同电压比的关系。

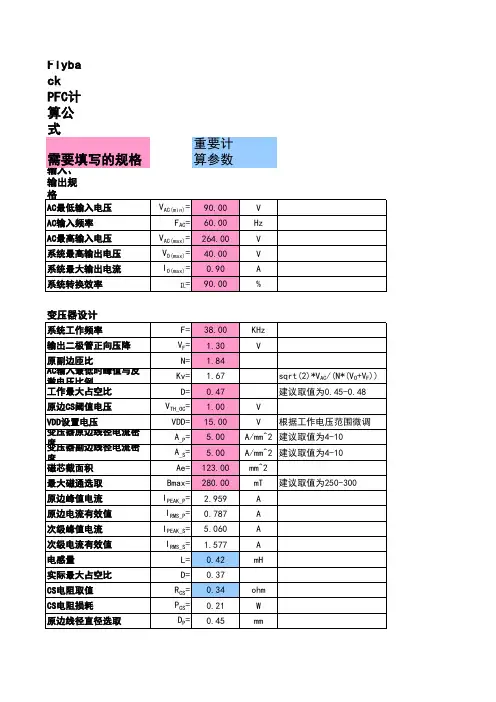

PFC变压器计算表格.xls(OB3330&SN03A&OB3632@3392K)
