脉动真空灭菌器
脉动真空压力蒸汽灭菌器结构

脉动真空压力蒸汽灭菌器结构1. 前言说到脉动真空压力蒸汽灭菌器,可能大家第一反应是“这玩意儿听起来好复杂呀!”其实呢,它就像一个精密的机械小管家,专门负责给我们的器械消毒杀菌。
想象一下,如果没有它,我们的手术器械就像过年时的烟花,闪亮但不安全。
这小家伙可不仅仅是个灭菌器,还是个卫生小卫士,咱们一起来捣鼓捣鼓它的结构吧!2. 主要结构2.1 外壳首先,咱们得说说它的外壳。
外壳就像一层保护膜,把里面的“秘密”严严实实地包裹住。
它通常是用不锈钢做的,光滑得像个小镜子。
这个外壳不仅好看,还能防腐蚀,真是既能打扮又能保养,一举两得嘛!外壳上的控制面板,简直就像一部遥控器,按几个键,灭菌就开始了,方便得不要不要的。
2.2 内腔接下来,咱们瞧瞧内部结构。
内腔就像一间小小的蒸汽房,里面空间虽小,但功能可大着呢!内部有个专门用来盛水的水箱,水箱里装的水一加热就变成蒸汽,吓得那些细菌们赶紧找地方躲。
内腔还配备了温度和压力传感器,就像一个小小的天气预报员,随时报告着里面的情况。
真是神奇,连细菌都没法藏身。
3. 工作原理3.1 脉动真空说到它的工作原理,脉动真空可得好好聊聊。
它的工作过程就像一个精心编排的舞蹈,先是抽真空,再是放蒸汽,最后一轮又抽真空。
这样一来,蒸汽能够深入到每一个缝隙,杀灭那些不速之客,真是厉害!这就像在家里做大扫除,先把家具挪开,再把角落里的灰尘清理得干干净净,毫无死角可言。
3.2 蒸汽灭菌说到蒸汽灭菌,大家可能会想,水蒸气能杀菌吗?当然可以!其实,水蒸气里可是蕴含着巨大的能量,一旦接触到那些细菌,就像是个无形的“灭菌超人”,瞬间就把它们打得落花流水。
这个过程就像火锅里的食材,快速加热,保证每一口都鲜美又安全。
4. 小结脉动真空压力蒸汽灭菌器的结构和原理就像一场科技与卫生的双重盛宴。
无论是外壳的坚固,内腔的灵活,还是工作时的舞蹈,都在为我们的健康保驾护航。
想象一下,如果没有这个小家伙,医院的器械可就成了细菌的乐园,谁敢在上面动刀啊?所以,下次再看到脉动真空压力蒸汽灭菌器的时候,记得给它一个赞,毕竟它是默默无闻的守护者,把细菌赶走,给我们带来健康。
脉动真空灭菌器组成部件

脉动真空灭菌器组成部件
脉动真空灭菌器主要由以下几部分组成:
1. 主体结构:包括容器壳体、外壳、封头(端盖)、外罩板、保温层、电加热锅炉、电加热温度控制装置、灭菌室进汽安全联缩装置等部分。
2. 灭菌室:用于放置需要灭菌的物品,一般为圆柱形结构,由内筒体和外筒体组成。
内筒体主要用于存放待灭菌的物品,外筒体则用于提供灭菌所需的蒸汽和压力。
3. 电热式加热装置:包括蒸汽发生器和侵入式电热管两部分,用于提供灭菌所需的热量。
4. 温度控制系统:由温度传感器和控制面板组成,用于实时监测和控制灭菌室内温度,保证灭菌过程的顺利进行。
5. 压力控制系统:包括压力传感器和安全阀,用于控制灭菌室内压力,保证灭菌效果。
6. 电气控制系统:包括电源开关、控制电路和电机等部分,用于控制整个灭菌器的运行。
7. 附件:如门锁、排水口等,用于保证灭菌器的正常运行和使用安全。
以上是脉动真空灭菌器的主要组成部件,这些部件协同工作,共同完成灭菌过程。
什么是脉动真空灭菌器

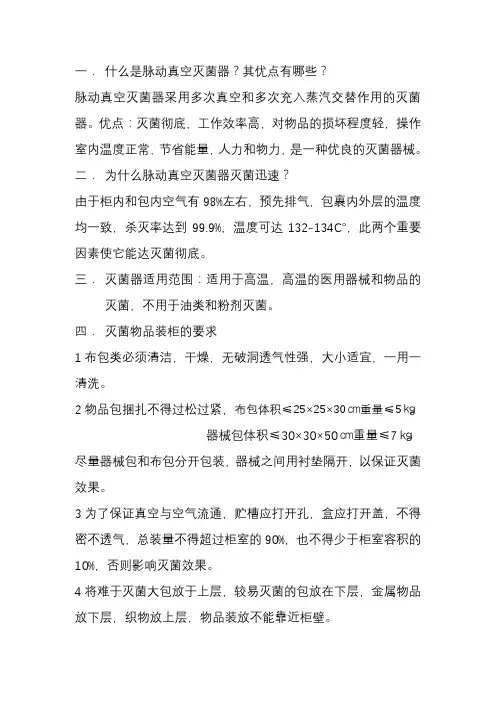

一.什么是脉动真空灭菌器?其优点有哪些?脉动真空灭菌器采用多次真空和多次充入蒸汽交替作用的灭菌器。
优点:灭菌彻底,工作效率高,对物品的损坏程度轻,操作室内温度正常,节省能量,人力和物力,是一种优良的灭菌器械。
二.为什么脉动真空灭菌器灭菌迅速?由于柜内和包内空气有98%左右,预先排气,包裹内外层的温度均一致,杀灭率达到99.9%,温度可达132-134℃,此两个重要因素使它能达灭菌彻底。
三.灭菌器适用范围:适用于高温,高温的医用器械和物品的灭菌,不用于油类和粉剂灭菌。
四.灭菌物品装柜的要求1布包类必须清洁,干燥,无破洞透气性强,大小适宜,一用一清洗。
2物品包捆扎不得过松过紧,布包体积≤25×25×30㎝重量≤5㎏器械包体积≤30×30×50㎝重量≤7㎏尽量器械包和布包分开包装,器械之间用衬垫隔开,以保证灭菌效果。
3为了保证真空与空气流通,贮槽应打开孔,盒应打开盖,不得密不透气,总装量不得超过柜室的90%,也不得少于柜室容积的10%,否则影响灭菌效果。
4将难于灭菌大包放于上层,较易灭菌的包放在下层,金属物品放下层,织物放上层,物品装放不能靠近柜壁。
五.灭菌物品的处理1检查包装的完整性,若有破损可不作无菌包使用2湿包和有明显水喷的包不作为无菌包使用,启闭式容器,检查筛孔是否关闭。
3检查化学指示胶带变色状况,未达到或有可疑点者,不可作无菌包发放至科室使用,开包使用前应检查包内指示卡是否达到灭菌的色泽和状态,未达到或有疑点者不可作为无菌包使用。
4已灭菌的物品不得与未灭菌的物品混放。
5合格的灭菌物品应标明灭菌日期合格标志。
6每批灭菌处理完成后,按流水号登记记录,灭菌物品包的种类数量,灭菌温度,作用时间,灭菌日期,操作者。
7运送灭菌物品的工具应每日清洗兼保持清洁干燥,当怀疑或发现有污染的情况是应立即进行清洁消毒。
8灭菌后的物品放入无菌柜中或下送物品车内至科室,柜橱应由不易吸潮表面光洁材料制成,灭菌柜应离地高20-25㎝,离天花板高50㎝,离墙㎝,无菌物品按顺序排放分类放置,无菌室内有物品储存柜,并有清洁与消毒措施,专室专用,专人负责,限制无关人员出入。
新华脉动真空灭菌器说明书维护密码

新华脉动真空灭菌器说明书维护密码摘要:一、引言二、新华脉动真空灭菌器的基本介绍三、维护密码的设定与修改四、灭菌器的使用与维护五、注意事项六、结语正文:一、引言新华脉动真空灭菌器是一款广泛应用于医疗机构、实验室等场所的高效灭菌设备。
为了确保设备的正常运行和使用安全,用户需要了解并掌握维护密码的设定与修改方法。
本文将对此进行详细介绍。
二、新华脉动真空灭菌器的基本介绍新华脉动真空灭菌器采用先进的真空灭菌技术,具有灭菌效果好、速度快、操作简便等特点。
适用于对各种器械、敷料、玻璃器皿等物品进行快速、高效、安全的灭菌处理。
三、维护密码的设定与修改为了保证新华脉动真空灭菌器的正常运行,设备在出厂时设置了维护密码。
用户在使用过程中如需进行设备维护,首先需要输入正确的维护密码。
以下是维护密码的设定与修改方法:1.初始密码:设备出厂时,维护密码为“1234”。
2.修改密码:用户可在设备运行时,通过操作面板上的按键进行密码修改。
修改后的密码应至少为6位,且不能与初始密码相同。
3.忘记密码:如用户忘记维护密码,请联系售后服务人员,由专业人员进行密码重置。
四、灭菌器的使用与维护1.使用前,应详细阅读设备说明书,了解设备的使用方法、操作流程和注意事项。
2.按照设备要求,对灭菌物品进行分类、包装,并确保物品的干燥和清洁。
3.灭菌过程中,应确保设备内部充满蒸汽,以保证灭菌效果。
4.灭菌结束后,待设备冷却至室温后,方可打开灭菌锅,取出灭菌物品。
5.定期对设备进行维护保养,以延长设备使用寿命。
五、注意事项1.操作设备时,应确保设备处于稳定的工作环境,避免强烈震动和高温。
2.设备运行过程中,严禁打开灭菌锅盖,以免发生意外伤害。
3.如设备出现异常情况,应立即停机,并联系售后服务人员进行处理。
4.设备应定期进行安全检查,确保安全防护装置完好。
六、结语新华脉动真空灭菌器的维护密码对于设备的正常运行和使用安全具有重要意义。
脉动真空灭菌器操作规程

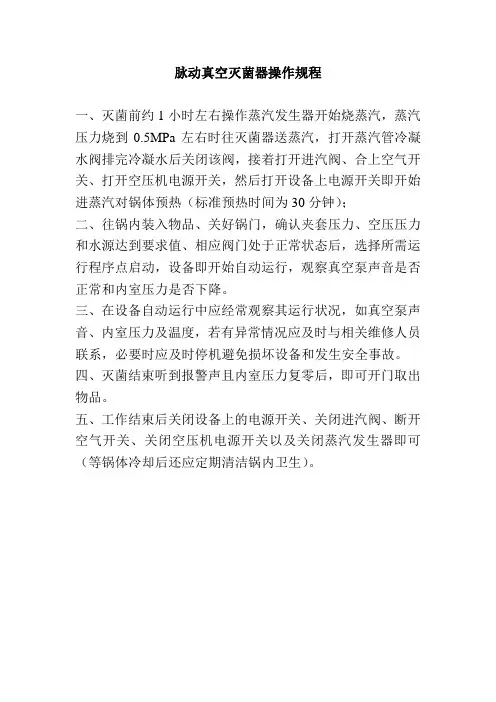

脉动真空灭菌器操作规程
一、灭菌前约1小时左右操作蒸汽发生器开始烧蒸汽,蒸汽压力烧到0.5MPa左右时往灭菌器送蒸汽,打开蒸汽管冷凝水阀排完冷凝水后关闭该阀,接着打开进汽阀、合上空气开关、打开空压机电源开关,然后打开设备上电源开关即开始进蒸汽对锅体预热(标准预热时间为30分钟);
二、往锅内装入物品、关好锅门,确认夹套压力、空压压力和水源达到要求值、相应阀门处于正常状态后,选择所需运行程序点启动,设备即开始自动运行,观察真空泵声音是否正常和内室压力是否下降。
三、在设备自动运行中应经常观察其运行状况,如真空泵声音、内室压力及温度,若有异常情况应及时与相关维修人员联系,必要时应及时停机避免损坏设备和发生安全事故。
四、灭菌结束听到报警声且内室压力复零后,即可开门取出物品。
五、工作结束后关闭设备上的电源开关、关闭进汽阀、断开空气开关、关闭空压机电源开关以及关闭蒸汽发生器即可(等锅体冷却后还应定期清洁锅内卫生)。
脉动真空灭菌器操作注意事项
一、启动设备前一定要检查和观察,确保所有阀门处于正常状态、确保空压机工作正常,否则设备就不能正常工作甚至会损坏设备;
二、一旦听到真空泵声音明显异常且真空抽不下去应立即停机;
三、关门时需用手轻轻顶住锅门才按关门键,否则很难关到位甚至会损坏门电机;
四、装锅前要观察锅内排气口,不能有杂物堵塞;
五、在设备运行过程中,操作人员应随时观察设备的运行状况,一旦有突发情况时便于立即处理,而不得随意离开岗位。
六、操作人员必须持证上岗。
脉动真空灭菌器灭菌原理

脉动真空灭菌器灭菌原理
脉动真空灭菌器是一种常见的医疗设备,用于灭菌器材和器械。
其原理是利用脉冲真空技术,在较低的温度下以较短的时间内达到灭菌的效果。
脉动真空灭菌器的工作原理如下:
1. 消除空气:首先将器具放入真空室内,通过负压将内部空气排出,使得真空室内的压力降至低于大气压。
2. 回充蒸汽:在真空室内回充饱和蒸汽,通过加热,使蒸汽的温度达到灭菌温度,通常为120-135摄氏度。
3. 脉冲加压:在装有物品的真空室内,通过加压泵将蒸汽压力提高,使其达到灭菌要求的压力。
此压力一般为2.4-3.5巴。
4. 等温杀菌:在一定的温度和压力条件下,保持一定时间的灭菌作用。
此过程中,灭菌时间通常为3-15分钟,具体时间根
据不同物品和设备决定。
5. 等温干燥:灭菌完成后,通过降低蒸汽压力和加热真空室内的物品,使其干燥。
通常通过将真空室内的蒸汽冷凝排出,使其变成水,然后利用加热器加热物品表面,将吸附在物品表面的水分蒸发。
6. 减压冷却:最后,通过降低真空室内的压力,将物品从设备中取出,经过一段时间的自然冷却完成整个过程。
以上便是脉动真空灭菌器的基本原理,通过利用真空和蒸汽的特性,以及加压和加热的手段,实现快速有效的灭菌作用。
脉动真空灭菌器参数

脉动真空灭菌器参数一、用途:利用压力饱和蒸汽对手术器械、实心裸露器械、A类空腔器械、包装器械、橡胶类负载等的灭菌。
二、技术参数:1.▲灭菌方式:利用压力饱和蒸汽对物品进行消毒灭菌。
2.主体材质:内壳不锈钢,整体式夹层,材料为碳钢。
3.容积:≥300L。
4.设计压力: -0.1~0.25Mpa。
5.设计温度:最高温度139℃。
6.主体保温:10mm玻璃棉。
7.设备使用寿命:≥8年(16000次灭菌循环)。
8.密封门要求:拉伸板,材料厚度≥6mm,不锈钢,多点压合,辐射式门闩结构,采用透明医用硅橡胶模压而成。
9.控制阀门:进口电磁阀。
10.蒸汽产生方式:主体内加热,直接产生蒸汽,无需外接蒸汽源。
11.注水排水方式:自动注水,程序运行期间可补水。
12.安全联锁:压力安全联锁装置,门只有关闭到位,电源才能接通加热产生蒸汽;内室有压力,门无法打开。
13.压力表:进口品牌,量程:-0.1~0.5MPa,精度等级:1.6级。
14.安全阀:全启式安全阀。
15.控制方式:采用可编程控制器控制,高性能、高效率、C语言编程的嵌入式单板控制器。
16.界面显示:液晶触摸屏人机操作界面,触摸屏可实时显示温度、压力、时间、运行状态、故障报警等信息,显示精度0.1℃;灭菌程序的压力、温度、时间值可根据需要在触摸屏上自行设定;抗干扰能力强,适用于相对湿度85%的环境下使用;触摸屏显示当前工作阶段、工作状态和阶段信息;触摸屏操作,操作方便快捷。
17.传感器故障自检及保护功能:设备自动检测传感器故障,并在触摸屏上显示报警信息。
18.报警显示:出现故障时,触摸屏显示报警名称,蜂鸣报警30S,可随时被消除。
19.干燥模式:具有真空干燥、脉动干燥、流通干燥等干燥方式,有效充分的干燥被灭菌物品。
20.排气模式:具有快排、慢排等排汽方式,避免液体灭菌时液体的溢出。
21.水位检测报警功能:灭菌器内水位未达到规定水位,低水位报警,自动切断加热电源。
脉动真空灭菌器培训课件

● - 排除方法:检查水源是否正常检查水管是否破损或连接处是否松动 ● - 实例分析:某医院在使用脉动真空灭菌器时发现底部漏水经检查发现水管连接处松动重新紧固后设备恢复正常
脉动真空灭菌器的 性能与测试
性能参数与标准
添加项标题
脉动真空灭菌器的性能参数包括灭菌温度、压力和时间等这些 参数直接影响到灭菌效果和物品的安全性。
添加项标题
脉动真空灭菌器的测试标准包括微生物指标、物理指标和化学 指标等这些标准是衡量灭菌器性能的重要依据。
添加项标题
脉动真空灭菌器的性能参数和测试标准是确保灭菌效果和安全 性的重要保障也是用户选择和使用灭菌器的重要参考。
故障二:灭菌温度不达标 排除方法:检查温度传感器 是否正常检查加热元件是否损坏 排除方法:检查温度传感器是否正常检查加热元件是否损坏
故障三:真空度不足 排除方法:检查真空泵是否正常 工作检查密封圈是否老化或损坏 排除方法:检查真空泵是否正常工作检查密封圈是否老化或 损坏
故障四:设备漏水 排除方法:检查水管连接处是否紧 固更换损坏的水管或密封圈 排除方法:检查水管连接处是否紧固更换损坏的水管或密封 圈
添加项标题
了解脉动真空灭菌器的性能参数和测试标准可以帮助用户更好 地了解和使用灭菌器提高灭菌效果和安全性。
性能测试方法与步骤
测试前的准备 工作:确保测 试场地安全、 设备齐全准备 好测试所需的 材料和工具。
性能测试:按 照相关标准进 行性能测试包 括灭菌效果、 真空度、温度 控制等方面的
测试。
脉动真空灭菌器简介及医疗器械分类

字体大小:大- 中- 小lygyyzz2010发表于11-04-02 10:16 阅读(275) 评论(0)分类:脉动真空蒸汽灭菌器■ 工作原理脉动真空蒸汽灭菌器是通过多次对灭菌室抽取真空和充入蒸汽,使灭菌室达到一定的真空度后,再充入饱和蒸汽,达到设定压力和温度,实现对被灭菌物进行灭菌的目的。
■适用范围● 适用于医疗器具、手术器械湿热灭菌和灭菌后的干燥。
● 脉动真空蒸汽灭菌器是作为“打包物品和多孔负载的蒸汽灭菌器”。
● 主要适合医院供应室、手术室、制药厂及科研单位实验室等单位,用于对医用、试验用的布类物品、手术器械及器具类物品进行灭菌处理。
■ 产品特点●对耐热、耐湿热的物品进行灭菌。
●脉动真空蒸汽灭菌器是医疗部门广泛使用的灭菌设备,具有灭菌效果好、可靠性强、灭菌周期短、节约能源、温度均匀性好等特点。
●对医疗器具及手术器械进行灭菌,采用了等效灭菌时间处理,确保灭菌的可靠性。
■ 结构组成脉动真空蒸汽灭菌器灭由容器、管道系统及控制系统组成。
装置的主要解释如下:(1)压容部分:按国标GB150-1998《钢制压力容器》进行设计、制造、检验、验收,并接受《压力容器安全技术监察规程》的监督。
主要分为大门部分和筒体部分。
灭菌室采用SUS304不锈钢板压制而成、无锈蚀、无污染。
大门采用不锈钢板压制而成,大门设有安全联锁装置,确保设备开门的安全性。
(2)管路系统:由气动阀、电动阀、电磁阀、过滤器、单向阀、减压阀、真空泵、压力表、蒸汽过滤器、空气过滤器、压力传感器及各种管件连接而成,控制系统控制管路系统的气动元件使蒸汽、洁净的预热空气进出灭菌室。
按其功能主要可分为:泵进水管路、灭菌室进蒸汽管路、灭菌室进回空气管路、灭菌室排蒸汽管路、抽真空管路和安全系统(安全阀)。
(3)控制系统:由工业可编程控制器(PLC)、中间继电器、压力变送器、门行程开关及各种辅助器件组成,由工业可编程控制器(PLC)对温度、压力、一些开关元件及其它方式输入的开关量进行处理,输出不同的控制信号,自动完成控制过程。
脉动真空灭菌器简介及医疗器械分类解答

脉动真空灭菌器简介及医疗器械分类字体大小:大-中-小lygyyzz2010 发表于11-04-02 10:16 阅读(275) 评论(0) 分类:脉动真空蒸汽灭菌器■工作原理脉动真空蒸汽灭菌器是通过多次对灭菌室抽取真空和充入蒸汽,使灭菌室达到一定的真空度后,再充入饱和蒸汽,达到设定压力和温度,实现对被灭菌物进行灭菌的目的。
■适用范围•适用于医疗器具、手术器械湿热灭菌和灭菌后的干燥。
•脉动真空蒸汽灭菌器是作为打包物品和多孔负载的蒸汽灭菌器”。
•主要适合医院供应室、手术室、制药厂及科研单位实验室等单位,用于对医用、试验用的布类物品、手术器械及器具类物品进行灭菌处理。
■产品特点■对耐热、耐湿热的物品进行灭菌。
•脉动真空蒸汽灭菌器是医疗部门广泛使用的灭菌设备,具有灭菌效果好、可靠性强、灭菌周期短、节约能源、温度均匀性好等特点。
■对医疗器具及手术器械进行灭菌,采用了等效灭菌时间处理,确保灭菌的可靠性。
■结构组成脉动真空蒸汽灭菌器灭由容器、管道系统及控制系统组成。
装置的主要解释如下:⑴压容部分:按国标GB150-1998《钢制压力容器》进行设计、制造、检验、验收,并接受《压力容器安全技术监察规程》的监督。
主要分为大门部分和筒体部分。
灭菌室采用SUS304不锈钢板压制而成、无锈蚀、无污染。
大门采用不锈钢板压制而成,大门设有安全联锁装置,确保设备开门的安全性。
(2)管路系统:由气动阀、电动阀、电磁阀、过滤器、单向阀、减压阀、真空泵、压力表、蒸汽过滤器、空气过滤器、压力传感器及各种管件连接而成,控制系统控制管路系统的气动元件使蒸汽、洁净的预热空气进出灭菌室。
按其功能主要可分为:泵进水管路、灭菌室进蒸汽管路、灭菌室进回空气管路、灭菌室排蒸汽管路、抽真空管路和安全系统(安全阀)。
⑶控制系统:由工业可编程控制器(PLC)、中间继电器、压力变送器、门行程开关及各种辅助器件组成,由工业可编程控制器(PLC )对温度、压力、一些开关元件及其它方式输入的开关量进行处理,输出不同的控制信号,自动完成控制过程。
脉动真空压力蒸汽灭菌器参数脉动真空压力蒸汽灭菌器一台1

脉动真空压力蒸汽灭菌器参数一、脉动真空压力蒸汽灭菌器一台1、有效容积:≥0.8立方米,双门,气动密封门、电热一体式★2、灭菌室尺寸1300×750×850★3、外形尺寸:1800×1500×18004、设计压力:0.25MPa5、设计温度:135℃6、工作压力:0—0.22MPa7、工作温度:134℃8、极限真空度:-0.09MPa9、整机功率65.0KW★10、装卸推车:格栅装载。
配不锈钢灭菌车为壹辆,灭菌车必须有防烫伤把手,便于操作,不锈钢搬运车贰辆。
★11、投标产品必须具有脉动真空压力蒸汽灭菌器注册证和登记表★12、压力变送器、压力控制器、气动阀、真空泵等关键部件,均采用进口知名品牌。
动作次数不少于200000次。
★13、程序选择:彩色7寸触摸屏显示,微电脑控制,自动完成灭菌过程,具有织物、器械、BD、液体、自定义一和自定义二程序、手动等基本程序。
整个过程自动控制、有低温、高温报警和误操作保护。
同时具有压力和温度双重控制,具有超压超温排汽、低温补偿,安全连锁;14、管路要求:管路均采用不锈钢管道和不锈钢快装接头,便于检修。
15.密封门:带有压力安全联锁装臵、双门互锁,保证有菌区与无菌区的有效隔离。
16. 蒸汽产生方式:外臵蒸汽发生器,同时可以接外来蒸汽源进行工作。
★17.灭菌器主体寿命及材质:主体设计≥10年(≥20000次灭菌循环);主体结构为矩形环形加强筋结构,内壳为S30408不锈钢;内壳厚度≥6mm,门胶圈位于主体上,不能在门上,材料为高抗斯硅橡胶。
★门板为S30408不锈钢,柜门厚度≥10mm★18.记录及控制要求:内臵中文热敏打印机,打印机无须更换色带,根据需要随时实时打印,对打印参数进行审核签字确认。
提供一段完整全过程打印记录,作为审查凭证),夹层压力控制采用进口日本SMC压力控制器控制。
19、内室疏水装臵:程序控制,采用气动角座阀自动疏水。
新华脉动真空灭菌器说明书维护密码

新华脉动真空灭菌器说明书维护密码一、新华脉动真空灭菌器简介新华脉动真空灭菌器是一种高效、安全的灭菌设备,广泛应用于医疗、食品等行业。
它采用先进的真空灭菌技术,能够在短时间内彻底杀死细菌、病毒等微生物,确保物品的安全性。
该设备具有操作简便、性能稳定、节能环保等优点,为我国众多企事业单位所青睐。
二、维护密码设置方法为确保设备正常运行及数据安全,新华脉动真空灭菌器设有维护密码。
用户可通过以下步骤进行设置:1.按下设备控制面板上的“设置”按钮。
2.按照屏幕提示输入初始密码(一般为出厂默认密码)。
3.进入维护密码设置界面,按照提示设置新密码。
4.确认新密码无误后,点击“保存”按钮。
三、设备维护与保养1.定期检查设备各部件连接是否牢固,如有松动,应及时拧紧。
2.保持设备清洁,定期清理内外表面及工作台面。
3.检查真空泵油位,定期更换真空泵油。
4.检查密封圈等易损件,定期更换。
5.定期检查电源线及插头,确保连接良好。
四、常见问题及解决办法1.真空泵无法启动:检查电源线及插头是否正常,电源开关是否打开。
2.真空度不足:检查真空泵油位是否正常,真空管道是否堵塞。
3.灭菌效果不佳:检查物品摆放是否合理,灭菌时间及温度是否设置合适。
4.显示屏无法显示:检查电源是否正常,显示屏连接线是否松动。
五、注意事项1.在设备运行过程中,请勿触摸加热元件,以免烫伤。
2.请勿将异物放入灭菌室内,以免损坏设备。
3.设备停用期间,应定期通电保养,以防设备损坏。
4.遇到问题,请及时联系售后服务人员,切勿自行拆卸修理。
通过以上内容,相信大家对新华脉动真空灭菌器的维护密码设置、设备维护与保养以及常见问题解决办法有了更深入的了解。
脉动真空压力灭菌器操作注意事项

脉动真空压力灭菌器操作注意事项
1. 待灭菌的物品放置不宜过紧;
2. 必须将冷空气充分排除,否则锅内温度达不到规定温度,影响灭菌效果;
3. 灭菌完毕后,不可放气减压,否则瓶内液体会剧烈沸腾,冲掉瓶塞而外溢甚至导致容器爆裂。
须待灭菌器内压力降至与大气压相等后才可开盖;
4. 灭菌液体时,应将液体灌装在耐热玻璃瓶中,以不超过3/4体积为好,瓶口选用棉花纱赛。
切勿使用打孔的橡胶或软木塞;在灭菌结束后,不准立即释放蒸汽,必须待压力表指针回零后方可排放余气。
5. 对不同类型、不同灭菌要求的物品,如敷料和液体等,切勿放在一起灭菌,以免造成损失。
6. 现在已有微电脑自动控制的高压蒸气灭菌锅,只需放去冷气后,仪器即可自动恒压定时,时间一到则自动切断电源并鸣笛,使用起来很方便。
脉动真空灭菌器灭菌参数

脉动真空灭菌器灭菌参数1. 什么是脉动真空灭菌器?嘿,大家好!今天咱们来聊聊一个在医疗和实验室里非常重要的设备——脉动真空灭菌器。
乍一听这个名字,可能很多人觉得有点高大上,似乎跟咱们的生活没什么关系。
但其实,它可是在背后默默保护我们的健康,尤其是在处理医疗器械和实验材料的时候。
脉动真空灭菌器,简单说就是用来灭菌的机器。
它通过真空状态,利用高温高压的蒸汽,把那些细菌、病毒统统搞定。
这可不是随便一泡水就能解决的事,里面可是有一套严谨的参数设置。
说白了,灭菌也得讲究科学。
2. 灭菌参数的重要性2.1 温度和时间好啦,接下来咱们聊聊灭菌参数,这可是脉动真空灭菌器的“命根子”。
首先是温度,常见的灭菌温度大概在121°C到134°C之间。
这温度可不是随便说说的,得经过多次试验才能确定。
想想看,如果温度不够,细菌就像在水中游泳一样,根本不会受到影响。
相反,如果温度太高,灭菌器可能就会像被“煮熟”的鸡蛋,出问题!说到时间,通常在这个温度下,灭菌的时间大约在15到30分钟。
这就像咱们做饭,要看食材的熟透程度,时间掌握得当,才能确保万无一失。
2.2 真空度再来聊聊真空度,这可是脉动真空灭菌器的另一大特色。
它通过多次抽真空和充蒸汽的方式,确保灭菌的均匀性。
想象一下,如果在蒸汽进不去的地方,那细菌可就乐了。
真空度越高,蒸汽进入的速度就越快,灭菌效果自然也就更好了。
一般来说,真空度要在0.10.3 bar之间,太高或太低都不好。
3. 使用技巧与注意事项3.1 操作前的准备使用脉动真空灭菌器前,有一些小技巧可供大家参考。
首先,得确保设备的清洁度,这个和做菜前洗手一样重要!再者,放入的物品要尽量摆放整齐,不能随便一扔。
想想如果你把衣服乱堆一堆,洗衣机怎么可能洗得干净?3.2 维护和保养说到维护,哎呀,这可不能忽视。
定期对脉动真空灭菌器进行维护,就像给爱车做保养一样。
记得检查水箱、滤芯、管路等部件,确保一切正常。
脉动真空灭菌器工作程序-

不应超过柜室容积的90%;同时不应小于柜室容积 的10%和5%。
15
灭菌包重量及体积要求
灭菌包重量要求:
1.器械包重量不超过7公 斤;
2.敷料包重量不超过5公 斤;
灭菌包体积要求: .脉动预真空压力蒸汽灭 菌器不宜超过
监测和定期的设备检测 ❖ 记录中内容包括:灭菌物品种类、数量、灭菌器编号、锅次、
灭菌程序、灭菌温度、灭菌日期、灭菌时间、操作者等。 ❖ 灭菌结束后应将灭菌器打印的运行记录单、操作记录单、检
测结果等留存3年。
17
B-D
18
B-D程序参数
❖ 脉动次数: 3次 ❖ 灭菌时间 :210秒 ❖ 干燥时间: 240秒 ❖ 温度: 134度 ❖ 内室压力限度:205—215Kpa
21
无菌物品卸载
22
❖ 压力蒸汽灭菌器操作程序包括灭菌前准备、 灭菌物品装载、灭菌操作、无菌物品卸载和 灭菌效果的监测等步骤。
行安全检查,包括灭菌 器压力表处在“零”的位置;记录打印装置处于备用 状态;灭菌器柜门密封圈平整无损坏,柜门安全锁 扣灵活、安全有效;灭菌柜内冷凝水排出口通畅, 柜内壁清洁;电源、水源、蒸汽、压缩空气等运行 条件符合设备要求。
1
内容提要
❖ 压力蒸汽灭菌概述 ❖ 原理、特点与分类 ❖ 脉动真空灭菌器
2
概述
❖ 压力蒸汽灭菌是目前国内外医院消毒灭菌最 主要的方法,具有灭菌速度快,效果可靠、 穿透力强、无残留毒性、经济、使用安全等 优点。因此在各类医疗机构中广泛使用。
❖ 在我国作为耐热、耐湿手术包等医疗用品首 选的灭菌方法。
7
❖ 预真空压力蒸汽灭菌器的灭菌原理是利用机 械抽真空的方法,使灭菌柜室内形成负压, 蒸汽得以迅速穿透到物品内部进行灭菌。
脉动真空灭菌器原理

脉动真空灭菌器原理
脉动真空灭菌器是一种常用的医疗设备,它通过利用真空环境和高温蒸汽来对
器械和物品进行灭菌。
脉动真空灭菌器的原理是如何实现的呢?下面我们将详细介绍其原理和工作过程。
首先,脉动真空灭菌器利用真空环境来去除器械和物品表面的空气,使其处于
真空状态。
在真空状态下,蒸汽能够更容易地渗透到器械和物品的表面,从而更加彻底地进行灭菌。
真空环境还有利于提高蒸汽的渗透性能,使得灭菌效果更加可靠。
其次,脉动真空灭菌器利用高温蒸汽来对器械和物品进行灭菌。
高温蒸汽能够
有效地杀灭各种微生物,包括细菌、真菌和病毒等。
在灭菌过程中,蒸汽会充分地接触到器械和物品的每一个角落,确保其表面的每一个细微部分都能被彻底灭菌。
此外,脉动真空灭菌器还利用脉动的工作方式来增强灭菌效果。
脉动工作方式
可以有效地将蒸汽送入器械和物品的每一个角落,从而确保整个灭菌过程更加彻底和均匀。
脉动工作方式还可以减少蒸汽在器械和物品表面的残留,避免其对使用者造成不良影响。
总的来说,脉动真空灭菌器的原理是通过利用真空环境和高温蒸汽来对器械和
物品进行灭菌。
真空环境能够去除器械和物品表面的空气,提高蒸汽的渗透性能;高温蒸汽能够有效地杀灭各种微生物;脉动工作方式能够增强灭菌效果,确保整个灭菌过程更加彻底和均匀。
这些原理的结合使得脉动真空灭菌器成为一种高效、可靠的医疗设备,为医疗卫生工作提供了重要的支持和保障。
脉动真空压力灭菌器操作流程

脉动真空压力灭菌器操作流程英文回答:Operating Procedure for Pulse Vacuum Pressure Sterilizer.The pulse vacuum pressure sterilizer is a widely used equipment in the medical field for sterilizing medical instruments and equipment. It is important to follow the correct operating procedure to ensure effective sterilization. Here is a step-by-step guide on how to operate the pulse vacuum pressure sterilizer.Step 1: Preparing the sterilizer.Before starting the sterilization process, it is essential to ensure that the sterilizer is clean and in proper working condition. Check the sterilizer for any visible signs of damage or malfunction. Make sure that the sterilizer is properly connected to a power source and thatall necessary supplies, such as sterilization bags and indicator strips, are available.Step 2: Loading the sterilizer.Proper loading of the sterilizer is crucial for effective sterilization. Arrange the instruments and equipment in a way that allows for proper air circulation and steam penetration. Avoid overloading the sterilizer, as it can hinder the sterilization process. Place the items to be sterilized in sterilization bags or wraps, ensuring that they are securely sealed.Step 3: Setting the sterilization parameters.The pulse vacuum pressure sterilizer allows for the adjustment of various parameters, such as temperature, pressure, and sterilization time. Consult themanufacturer's instructions or the sterilizer's user manual to determine the appropriate settings for the items being sterilized. Set the parameters accordingly, taking into account factors such as the type of instruments and thematerial they are made of.Step 4: Initiating the sterilization cycle.Once the sterilization parameters are set, start the sterilization cycle. This may involve pressing a start button or initiating a specific sequence of actions, depending on the sterilizer model. The sterilizer will then begin the process of creating a vacuum, followed by the injection of steam and the subsequent release of pressure. This cycle is designed to effectively eliminate any microorganisms present on the instruments or equipment.Step 5: Monitoring the sterilization process.While the sterilization cycle is running, it is important to monitor the process to ensure its proper execution. Keep an eye on the sterilizer's display or indicators to verify that the parameters are being maintained within the desired range. Some sterilizers may also have built-in alarms or indicators to alert the operator of any issues or deviations from the setparameters.Step 6: Completing the sterilization cycle.Once the sterilization cycle is complete, thesterilizer will typically emit a signal or display a message indicating the end of the cycle. At this point, it is important to allow the sterilizer to cool down before attempting to open it. Opening the sterilizer too soon may result in the loss of sterility. Follow the manufacturer's instructions for the appropriate cooling time.Step 7: Unloading the sterilizer.After the sterilizer has cooled down, it is safe to open it and unload the sterilized items. Carefully remove the sterilization bags or wraps, taking care to avoid any contact with non-sterile surfaces. Inspect the items for any signs of damage or moisture. If the sterilization process was successful, the indicator strips or tapes should show the appropriate color change, indicating sterilization.Step 8: Documenting the sterilization process.It is important to maintain proper documentation of the sterilization process for record-keeping and qualitycontrol purposes. Record the date, time, sterilizer parameters, and any other relevant information in a logbook or electronic system. This documentation can be useful for tracking the sterilization history of the instruments and ensuring compliance with regulatory requirements.中文回答:脉动真空压力灭菌器操作流程。
脉动真空灭菌器培训课件

600X495
X410
655X545X450
打
印机
Φ247X470
700X495
X410
750X545X450
打
印机
11
2021/5/27
技术参数
设计压力0.3Mpa。
设计温度150℃。
额定工作压力0.21Mpa
额定工作温度138℃
灭菌温度选择:105℃~136℃
温度显示精度:0.1℃
用弹簧式安 全阀
普通安全阀
32
2021/5/27
多样化测试系统
24
2021/5/27
灭菌程序
程序 实心器械 封装器械
织物
增强灭菌
B&D测试 HELIX测试 真空测试
温度(℃) 压力(kpa) 维持时间 总时间(分钟) (分钟)
器械类型
134
210
4
121
110
20
134
210
4
121
110
20
1342104 Nhomakorabea121
110
20
134
210
18
134
温度均匀度:≤±0.5℃
腔体材质:SUS304不锈钢
水源要求:蒸馏水或纯净12水
2021/5/27
主要使用场所
使用于口腔科、眼科、手术室、急诊室、实验室等 多种物品的灭菌器,能够对裸露器械、封装器械、 敷料包装、橡胶制品、植入器械、多孔物品(敷料) 中空器械等耐高温高压物品进行灭菌
13
2021/5/27
双层包裹多孔物品
单层包裹中空物品
双层包裹实心和中空物品 —
—
—
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
故障分析与排除
对此设备维修和调节必须由专业合格维修人员进行,由无经验、不合格人员进 行非常规维修,或安装未经许可的零件,可能引起人身伤害。 在维修前,断开设备的所有水电供应,否则不可进行任何维修。
4
脉动真空灭菌器结构特征与工作原理
结构:柜体、柜门、管路系统、控制系统、搁架、外装饰板 以饱和蒸汽为介质,在高温高压的条件下,达到消毒灭菌的效果,可根据需要设脉动 次数。 脉动真空灭菌器是以饱和水蒸气作为灭菌介质;采用机械强制脉动真空的空气排 除方式,经多次抽真空多次注入蒸汽交替作用将内室空气强制排空,彻底消除灭 菌室的冷点,使空气排除量达到99%以上,完全排除温度“死角”和“小装量效 应” ,确保彻底的灭菌效果;真空抽湿,将灭菌内室抽至真空泵极限真空的负压, 再通过灭菌器夹套132-134℃的高温烘干,保证灭菌后物品干燥爽洁,物品取出 时不湿手不烫手。
6
器械参数:脉动次数:3次 灭菌温度132℃ 灭菌时间:600S 干燥时间:600S 内室压力限度:195—206kpa
工作界面学习
7
工作界面学习
1.一般情况,脉动的上限为80kpa,下限为—80kpa 抽空三次依次排出量 80%96%99.2% 2.织物、器械、和BD程序中,脉动时要抽空3次,使室内接近真空,以增强蒸汽的穿 透能力 3.灭菌结束程序转入排气阀F3打开,开始排气,内饰压力降到30kpa,使泵水阀打开,开始 进水进水,使排气速度加快 4内室压力降到零,进入干燥阶段;泵水电磁阀打开,真空泵运转抽干,结束后泵水阀关闭 5电子元件适合温度在不高于70度
工作界面学习
设备管路示意图 F1夹层进气阀 F2内室进气阀 F3抽空阀 F4 空气阀 F5慢排疏水阀 F6冷却水阀 F7真空 泵进水阀 B真空泵 脉动次数:脉动作用在灭菌之前将灭菌室和灭菌物品内的空气靠真空泵强制排除脉动 三次将排除灭菌室内的冷空气达99.2%以上,视为真空。 温度:预真空,温度132~134℃,所需最短时间4min,压力205.8kpa 织物参数:脉动次数:3次灭菌温度132℃ 灭菌时间:干燥时间:48内室压力限度: 195—206kpa 器械参数:脉动次数:3次 灭菌温度132℃ 灭菌时间:600S 干燥时间:600S 内室压 力限度:195—206kpa 液体参数:置换时间:120秒灭菌温度121℃ 冷却温度:60℃灭菌时间:1200S内室 压力限度:110—120kpa BD参数:脉动次数:3次 灭菌温度134℃ 灭菌时间:210S 干燥时间:600S 干燥时 间:480S
5
基本参数值
基本参数:脉动上限:80kPa 脉动下限:-80kPa 排气零位:10kPa 回空零位:-10kPa
主菜单中“参数设置”输入管理人密码“78”可以进入如下参数设置 织物参数:脉动次数:3次 灭菌温度132℃ 灭菌时间:600S 干燥时间:480S 内室压力限度:195—206kpa 液体参数:置换时间:120秒 灭菌温度121℃ 冷却温度:60℃ 灭菌时间:1200S 内室压力限度:110—120kpa
脉动真空灭菌器
使用说明书
保定市谊隆圣通医疗器械销售有限公司
脉动真空灭菌器简介
脉动真空灭菌器采用多次真空和多次注入 蒸汽的交替作用的灭菌器,彻底消灭室内 冷点。优点:灭菌彻底,工作效率高,对 物品的损坏程度轻,操作室内温度正常, 节省能量,人力物力,是一种优良灭菌器 械。
2
主要技术参数
●额定工作压力:0.21MPa;额定工作温度:134℃ ●脉动次数设定范围:0—99次 ●灭菌时间和干燥时间设定范围:0—9999秒(2小时46分39秒) ●安全阀设置:≤0.23MPa开启,≥0.21MPa关闭 ●压力控制器设置:上切换值0.23MPa,下切换值0.21MPa ●水源:压力0.15—0.3MPa的软化水 ●压缩空气:0.5MPa—0.7MPa除油、滤水、滤尘洁净的仪表气
3
Байду номын сангаас
安全注意事项
此标志表示危险,在贴有此标志的地方操作时应小心,需要严格按照说 明书要求的工作条件和环境下使用
本灭菌器的操作人员必须对操作过程熟练,本干燥柜的维修保养必须技术熟练的
每日查门框与橡胶垫圈有无损坏,是否平整,门的锁扣是否灵活,有效; 查压力表在蒸汽排尽时是否到达零位; 关好门,通蒸汽看是否漏气,漏气达0.1kpa/分,即达不到灭菌效果。
