数控刀片字母含义【详细解说】
如果你天天与数控加工打交道,自然就离不开刀具,刀具必须具备比工件材料更硬的特性,还要能承受加工过程中产生的切削热。
数控刀片字母又表示什么含义的呢？这是本文的重点。
接下来，主要讲解一下该型号的含义。
在掌握刀具基本知识后，只需要一张图就可完全掌握数控刀片编码的规则！刀具可以分为公制（ISO）和英制（ANSI）两种其主要区别在于中间的数字，另外不同的刀具其表示方法也不同。
例如：ISO：CNMG120408PSABSI：CNMG432PS第一位的字母代表刀片的形状，公制与英制是一样的。
H：6角形120°、O：8角形135°、P：5角形108°、S：四方形90°、T：3角形60°、C：菱形80°、D：菱形55°、E：菱形75°、F：菱形50°、M：菱形86°、V：菱形35°、W：6角形80°、L：长方形90°、A：平行四边形顶角85°、B：平行四边形顶角82°、K：平行四边形顶角55°、R：圆形第二位的字母代表刀片后角，公制与英制是一样的。
A：3°、B：5°、C：7°、D：15°、E：20°、F：25°、G：30°、N：0°、P：11°第三位的字母代表刀片的公差，公制与英制相同，其公差根据刀片尺寸不同而不同。
第四位的字母代表孔/断屑槽符号，这个的种类比较多，不一一细说，只挑两种常用的说，一般的外圆刀片都是G（有孔，双面带断屑槽），镗孔刀片多为T（有孔，且单埋头孔，单面有断屑槽）第三、四两位的意思你可以在使用时查下你所选用的刀具的刀具样本，上面都会有说明。
上述的字母意思适用于所有的车削用可转位刀片，从第五位开始则有了区别，先来说金属陶瓷、图层硬质合金以及硬质合金的刀片：第五位的数字，ISO代表切刃长度，ANSI代表内接缘径第六位的数字代表厚度，ISO的单位为mm，而ANSI的为：inch第七位的数字代表刀尖角，ISO的单位为mm，而ANSI的为：inch最后两位字母代表任意符号，如：主切刃符号、断屑槽符号等。
数控车床刀片型号大全
数控车床刀片型号大全数控车床刀片型号内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.数控刀片上一般都会有一连串的字母加数字来作为数控刀片的型号，对于专业的人员来说，看懂这些字母以及数字的含义非常简单，但是对于很多商家来说这些字母都认识，字母代表的意义却是截然不知道的。
数控刀具是指与数控机床(包括加工中心、数控车床、数控镗铣床、数控钻床、自动线以及柔性制造系统)相配套使用的各种刀具的总称,是数控机床不可缺少的关键配套产品。
在国外数控刀具发展很快,品种很多,已形成系列。
在我国,由于对数控刀具的研究开发起步较晚,数控刀具成了工具行业中最薄弱的一个环节。
数控刀具的落后已经成为影响我国国产和进口数控机床充分发挥作用的主要障碍。
数控刀具必须适应数控机床高速、高效和自动化程度高的特点,一般应包括刀具及连接刀柄:刀柄要连接刀具并装在机床的动力头上,因此已逐渐标准化和系列化。
近年来,快速发展的数控加工技术促进了数控刀具的发展。
每当一种新型数控刀具产品的面市,会使数控加工技术跃上一个新台阶,产生巨大的经济和社会效益。
数控刀具的分类方法很多。
一般可按下列方法进行分类。
1.按刀具切削部分的材料分按刀具切削部分的材料可分为高速钢刀具、硬质合金刀具、陶瓷刀具、立方氮化硼刀具、金刚石刀具和涂层刀具等。
2.按刀具的结构形式分按刀具的结构形式可分为整体式、镶嵌式和特殊形式等。
(1)整体式。
整体式包括钻头和立铣刀等。
(2)镶嵌式。
镶嵌式包括刀片采用焊接和机夹式等。
(3)特殊形式。
特殊形式包括复合式和减振式等。
3。
按切削加工工艺分按切削加工工艺可分为车削刀具、铣削刀具、钻削刀具和镗削刀具等。
(1)车削刀具。
车削刀具包括外圆车刀、内孔车刀、切槽(断)刀、端面车刀、螺纹车刀等:(2)铣削刀具。
数控车刀型号说明

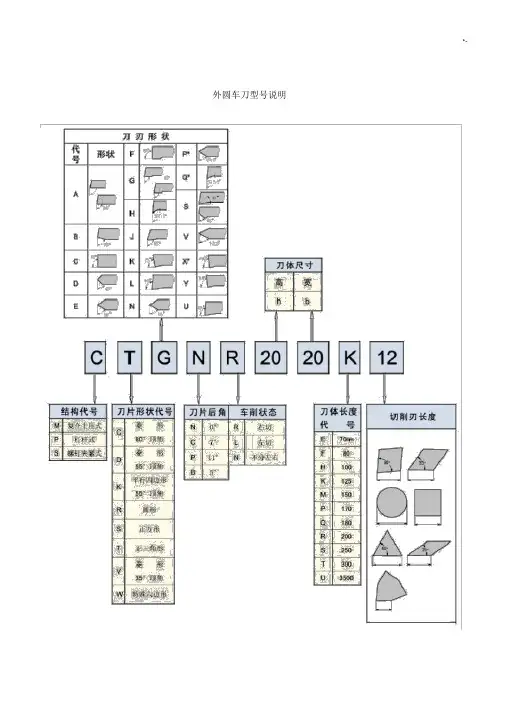

数控车刀型号说明LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】外圆车刀型号说明内孔车刀型号说明可转位精密车刀简介可转位精密车刀是车削工具系统中主要部件，规格、品种较多的产品之一，精密级产品，车刀的主要尺寸公差控制在±0.08mm以内。
螺钉夹紧式外圆车刀螺钉夹紧式外圆车刀SDJCR/L、SDPCN、SDPCR/L、SSDPN、STACR/L、SCGCR/L、SCFCR/L、SCLCR/L、SRDCN、SRGCR/L、SVJBR/L、SVVBN、SVHBR/L1616H11STAPR/L20202025181252020K11STAPR/L25252532251502525M11型号b h h1f l2l1刀尖半径配用刀片螺钉扳手CCMT060204T8 SCGCR/L 1212H061212121612100SCGCR/L 1616H0916********SCGCR/L 2020K092020202525125CCMT09T308M4x9T15 SCGCR/L 2525M092525253225150螺钉夹紧式外圆车刀型号b h h1f l2l1刀尖半径配用刀片螺钉扳手螺钉夹紧式外圆车刀螺钉夹紧式内孔车刀螺钉夹紧式内孔车刀S-STFPR/L、S-STUPR/L、S-STLPR/L、S-SSKPR/L、S-SCLCR/L、S-SDUCR/L复合上压式车刀型号b l1f l2a刀尖半径配用刀片MSBNR/L2020K1220201251711SNMG120408 MSBNR/L2525M12252515022MSBNR/L3225P152532170223814SNMG150612 MSBNR/L4040R194040200353817SNMG190612型号b l1f l2a刀尖半径配用刀片MSDNN 2020K122020125348SNMG120408 MSDNN 2525M122525150MSDNN 3225P1525321704210SNMG150612型号b l1f l2a配用刀片MSKNR/L2020K122020125252911SNMG120408MSKNR/L 252515032MSKNR/L3225P152532170323814SNMG150612 MSKNR/L4040R1940402005017SNMG190612复合上压式车刀型号b l1f l2a配用刀片MSSNR/L2020K12202012525348SNMG120408 MSSNR/L2525M12252515032MSSNR/L3225P152532170323810SNMG150612型号f h1l2b h l1A配用刀片MRGNR/L2020K12252028202012512RNMG1204 MRGNR/L2525M1232252525150复合上压式车刀MSBNR/L、MSDNN、MSKNR/L、MSSNR/L、MRGNR/L、MDPNN、MTGNR/L、MCLNR/L、MTFNR/L、MWLNR/L、MDJNR/L、MDHNR/L复合上压式车刀杠杆式车刀PSBNR/L、PSDNN、PSSNR/L、PCFNR/L、PSKNR/L、PCBNR/L、PTGNR/L、PCLNR/L、PTFNR/L、 PDPNN、PDJNR/L、PDHNR/L、PRGNR/L2020K12203020201258SNMG120408PSDNN2525M12252525150PSDNN3225P123232170SNMG150612型号f S h1l2b h l1±l0a刀尖半径配用刀片PSSNR/L1616H092016221616100SNMG090308 PSSNR/L2020K1225203020201258SNMG120408PSSNR/L2525M1232252525150PSSNR/L3225P123232170SNMG150608 PSSNR/L4040R19504040404020012SNMG190612杠杆式车刀型号f f1h1l2b h l1a刀尖半径配用刀片杠杆式车刀型号f f1h1l2b h l1a刀尖半径配用刀片PTGNR/L1616H16201616221616100TNMG160408PTGNR/L2020K1625202020125 PTGNR/L2525M163221252525150PTGNR/L3225P222432283217020TNMG220412 PTGNR/L4040R27503040354040200TNMG270612型号f f1h1l2b h l1a刀尖半径配用刀片PCLNR/L1616H0920－1626161610012CNMG090308PCLNR/L2020K12251820282020125CNMG120408PCLNR/L2525M1232252525150杠杆式车刀切断（槽）刀型号说明QZQ1616RL、QZQ2020RL、QZQ2525RL、QZQ3225RL切断（槽）刀螺纹车刀型号说明外螺纹车刀型号 h h1 b L f配用刀片螺 钉 扳 手SE R/L 1616H16 16 16 16 100 20 16ER/LT15SE R/L 2020K16 20 20 20 125 25SE R/L 2525M16 25 25 25 15032SE R/L 3225P16 32 32 25 170 SE R/L 3232P16 32 32 32 170 40 SE R/L 2525M22 25 25 25 150 32 22ER/L M4x15T20SE R/L 3225P22 32 32 25 170 32 SE R/L 3232P2232323217040内螺纹车刀SER/L,SNR/L。

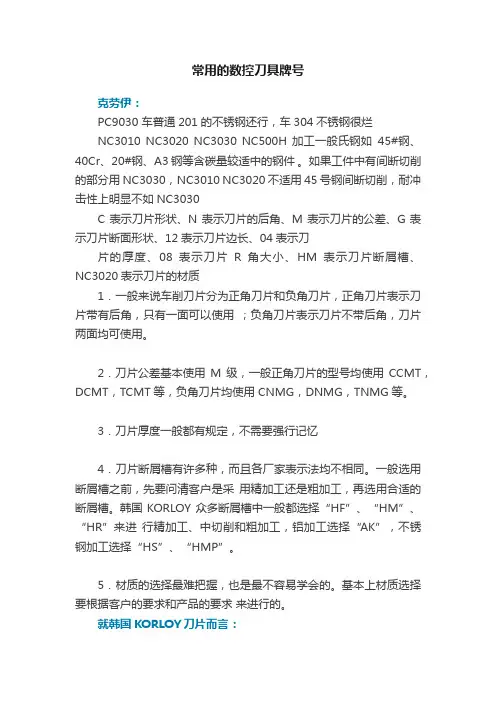

常用的数控刀具牌号
常用的数控刀具牌号克劳伊：PC9030 车普通201的不锈钢还行，车304不锈钢很烂NC3010 NC3020 NC3030 NC500H 加工一般氏钢如45#钢、40Cr、20#钢、A3钢等含碳量较适中的钢件。
如果工件中有间断切削的部分用NC3030，NC3010 NC3020不适用45号钢间断切削，耐冲击性上明显不如NC3030C表示刀片形状、N表示刀片的后角、M表示刀片的公差、G表示刀片断面形状、12表示刀片边长、04表示刀片的厚度、08表示刀片R角大小、HM表示刀片断屑槽、NC3020表示刀片的材质1．一般来说车削刀片分为正角刀片和负角刀片，正角刀片表示刀片带有后角，只有一面可以使用；负角刀片表示刀片不带后角，刀片两面均可使用。
2．刀片公差基本使用M级，一般正角刀片的型号均使用CCMT，DCMT，TCMT等，负角刀片均使用 CNMG，DNMG，TNMG等。
3．刀片厚度一般都有规定，不需要强行记忆4．刀片断屑槽有许多种，而且各厂家表示法均不相同。
一般选用断屑槽之前，先要问清客户是采用精加工还是粗加工，再选用合适的断屑槽。
韩国KORLOY众多断屑槽中一般都选择“HF”、“HM”、“HR”来进行精加工、中切削和粗加工，铝加工选择“AK”，不锈钢加工选择“HS”、“HMP”。
5．材质的选择最难把握，也是最不容易学会的。
基本上材质选择要根据客户的要求和产品的要求来进行的。
就韩国KORLOY刀片而言：a. NC3010 NC3020 NC3030 NC500H 加工一般氏钢如45#钢、40Cr、20#钢、A3钢等含碳量较适中的钢件。
b. NC3015 CC115 NC310 NC330加工钢件的范围较广，但较NC3010等而言，他的硬度高，耐磨性好，但比较容易崩刃，所以不适合加工20#钢、A3钢等有韧性的材料，一般适合加工调质钢，合金钢等。
c. NC9020 PC8010 NC3030 PC9030加工不锈钢。
数控车刀型号说明.docx
*-外圆车刀型号说明*-内孔车刀型号说明可转位精密车刀简介可转位精密车刀是车削工具系统中主要部件，规格、品种较多的产品之一，精密级产品，车刀的主要尺寸公差控制在± 0.08mm以内。
螺钉夹紧式外圆车刀型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SDJCR/L1010101217701010E070.4DCMT070204 M2.5x5T8SDJCR/L12121216141001212H07SDJCR/L1616162018 1000.8DCMT11T308 M4x9T151616H11SDJCR/L2020K11 2020202526125SDJCR/L2525M112525253226150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SDNCN 1010H071010105140.4DCMT070204 M2.5x5T8 SDNCN 1212H0712********SDNCN 1616H11161616821SDNCN 2020K11 20202010.5251250.8DCMT11T308 M4x9T15SDNCN 2525M112525251325150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手1050.4DCMT070204 M2.5x5T8 SDNCR/L 1212H07 12121218100SDNCR/L 1616H11 16161625107SDNCR/L 2020K11 20202029.51161250.8DCMT11T308 M4x9T15SDNCR/L 2525M1125252534.5141150*-螺钉夹紧式外圆车刀SDJCR/L、SDPCN、 SDPCR/L、SSDPN、STACR/L、SCGCR/L、SCFCR/L、 SCLCR/L、SRDCN、SRGCR/L、 SVJBR/L、 SVVBN、SVHBR/L型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SSDPN 1010H09 1010105120.4SSDPN 1212H09 1212126100SSDPN 1616H09 161616814SCMT09T308 M4x9T15SSDPN 2020K09 20202010251250.8SSDPN 2525M0925252512.525150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手STACR/L0808H098888STACR/L1010H0910********.5`1000.4TCMT090204 M2.5x5T8 STACR/L1212H0912121212STAPR/L1616H111616161613STAPR/L2020K112020202518125TCMT110204STAPR/L2525M11 2525253225150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手0.4CCMT060204M2.5x5T8 SCGCR/L 1212H061212121612100SCGCR/L 1616H0916********SCGCR/L 2020K0920202025251250.8CCMT09T308 M4x9T15 SCGCR/L 2525M09 2525253225150螺钉夹紧式外圆车刀型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SCFCR/L12121216161000.4CCMT0602 M2.5x5T81212H06SCFCR/L16 16 16201616H09SCFCR/L20 20 20 25 25 1250.8CCMT09T308 M4x9T15 2020K09SCFCR/L25 25 25 32 251502525M09型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SCLCR/L12121216120.4CCMT060204 M2.5x5T8 1212H06100SCLCR/L16161620161616H09SCLCR/L20202025251250.8CCMT09T308 M4x9T15 2020K09SCLCR/L25252532251502525M09型号b h h1f l2l1A配用刀片螺钉扳手SRDCN 1616H08 161616121008RCMT0803MOM3x6T8 SRDCN 2020K08 2020201413125SRDCN 2525M1225252518.515012RCMT1204MOM4x9T15型号b h h1f l A配用刀片螺钉扳手SRGCR/L 1616H08 161616201008RCMT0803MOM3x6T8 SRGCR/L 2020K08 20202025125SRGCR/L 2525M10 2525253215012RCMT1204MOM4x9T15螺钉夹紧式外圆车刀型号b h h1f l2l1 刀尖半径配用刀片螺钉扳手SVJBR/L 1212F11 1212121625800.4VBMT110204 M2.5x5T8 SVJBR/L 1616H111616162025100SVJBR/L 2020K162020202535125VBMT160404SVJBR/L 2525M162525253235150型号b h h1f l2l1 刀尖半径配用刀片螺钉扳手SVVBN 1212F11 12121262580SVVBN 1616H11 161616825100VBMT1102040.4M2.5x5T8SVVBN2020K11 2020201025125SVVBN2525M16 25252512.540150VBMT160404型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SVHBR/L 2020K16 2020202532125SVHBR/L 2525M1625252532321500.4VBMT160404 M2.5x5T8 SVHBR/L 3225P16 2532323232170螺钉夹紧式内孔车刀最小加刀尖型号 d f l1l2H Bα°a配用刀片螺钉扳手工直径 D半径S08H－STFP R/L108 5.510016788° 8.5TCMT090204 09S10K－STFP R/L1210 6.5 125209106°1110TCMT110204S12M－STFP R/L1612 915024 11 11.54°0.4M2.5x5 T8 11S16Q－STFP R/L2016 1118030 15 15.53°1312.7TCMT110204S20R－STFP R/L2420 1320040 18192°13S25S－STFP R/L3125 1725045 2324160° 14.5 0.8 TCMT160308 M4x9T15 S32T－STFP R/L3932 22 300 50 303116*-最小加d f l1l2 H Bα° a 刀尖型号工直径 D配用刀片螺钉扳手半径S10H-STUPR/L 111210 6.510099.56°S12K-STUPR/L 11125251612911 11.54°S12F-STUPR/L 1180100.4 TCMT110204M2.5x5T8 S16M-STUPR/L 1120161115030 14153°S20Q-STUPR/L 1124201318035 1818.52°S25R-STUPR/L 1631251720045 2322.50° 14.5 0.8 TCMT160308 M4x9T15 S32S-STUPR/L 1639322225050 3029.5最小加工d f l1l2H Bα° a 刀尖型号配用刀片螺钉扳手直径 D半径S10K－STLP R/L1210 6.5125209106°11100.4 TCMT110204M2.5x5 T8 S12M－STLP R/L1612915024 11 11.5 4°11S16Q－STLP R/L2016 11 180 30 15 15.53°1312.7TCMT110204S20R－STLP R/L2420 13 200 40 18 192°13S25S－STLP R/L3125 17 250 45 2324160° 14.5 0.8 TCMT160308 M4x9T15 S32T－STLP R/L3932 22 300 50 303116螺钉夹紧式内孔车刀S-STFPR/L、S-STUPR/L、S-STLPR/L、 S-SSKPR/L、S-SCLCR/L、S-SDUCR/L最小加工d f l1l2H Bα° a 刀尖型号配用刀片螺钉扳手直径 D半径S16Q－SSKPR/L201611180301515.56°098.2SCMT09T304 M4x9 T15 S20R－SSKPR/L242013200401819092°0.4S25S－SSKPR/L3125172504523241211.3SCMT120404M5x12 T20S32T－SSKPR/L 3932223005030310°12最小加工d f l1l2 H Bα° a 刀尖型号配用刀片螺钉扳手直径 D半径S10K－SCLCR/L1310712599.512°0625 6.00.4 CCMT060204 M2.5x5T8 S12M－SCLCR/L1612915011 11.50610°S16Q－SCLCR/L20161118030 141509S20R－SCLCR/L25201320035 18 18.58° 9.50.8 CCMT09T308 M4x9T15 09S25S－SCLCR/L32251725040 23 22.56°09最小加工d f l1 l2 H B α° a 刀尖型号配用刀片螺钉扳手直径 D半径S12M－SDUCR/L1612 9 150 25 11 11.58°077.0 0.4 DCMT070204M2.5x5T8 S16Q－SDUCR/L2016 11 180 30 14 156°07S20R－SDUCR/L2520 13 200 35 18 18.5 8° 10.5 0.8 DCMT11T308M4x9T15 11复合上压式车刀型号b h.h1l1f l2a刀尖半径配用刀片MSBNR/L 2020K1220201251733.5110.8SNMG120408MSBNR/L 2525M12 252515022MSBNR/L 3225P152532*********SNMG1506121.2MSBNR/L 4040R19 4040200353817SNMG190612型号b h.h1l1f l2a刀尖半径配用刀片MSDNN 2020K12202012510.03480.8SNMG120408 MSDNN2525M12252515012.5MSDNN3225P152********.54210 1.2SNMG150612型号b h.h1l1f l2a配用刀片MSKNR/L 2020K122020125252911SNMG120408 MSKNR/L 2525M1225251503214SNMG150612 MSKNR/L 3225P152********38MSKNR/L 4040R1940402005017SNMG190612复合上压式车刀型号b h.h1l1f l2a配用刀片MSSNR/L 2020K12202012525348SNMG120408MSSNR/L 2525M12252515032MSSNR/L 3225P152532*********SNMG150612型号f h1l2b h l1A配用刀片MRGNR/L 2020K122520202012528MRGNR/L 2525M1232252525150?12RNMG1204 MRGNR/L 3225P123232322532170型号f h1l2b h l1a刀尖半径配用刀片MDPNN 2020K1510202020125MDPNN 2525M15254525150120.8DNMG15060812.525MDPNN 3225P153232170复合上压式车刀MSBNR/L、MSDNN、MSKNR/L、MSSNR/L、MRGNR/L、MDPNN、MTGNR/L、MCLNR/L、MTFNR/L、MWLNR/L、 MDJNR/L、 MDHNR/L型号f h1l2b h l1a刀尖半径配用刀片MTGNR/L 2020K16252028202012514.5TNMG160408MTGNR/L 2525M1625251500.83225MTGNR/L 3225P2232323217020TNMG220408 MTGNR/L 4040R27504038404020024.5 1.2TNMG270612型号F f1h1l2b h l1a刀尖半径配用刀片MCLNR/L 2020K12251820302020125120.8CNMG120408MCLNR/L 2525M122525150MCLNR/L 3225P16322232352532170 14.5CNMG1606121.2MCLNR/L 4040R1950304038404020018CNMG190612型号f f1h1l2b h l1a刀尖半径配用刀片MTFNR/L 2020K16 25182024.5202012514.5TNMG160408MTFNR/L 2525M1625251500.83225MTFNR/L 3225P222432323217020TNMG220408 MTFNR/L 4040R2750304031404020024.5 1.2TNMG270612复合上压式车刀型号f h1l2b h l1a刀尖半径配用刀片MWLNR/L 2020K0825202520201258.50.8WNMM080408MWLNR/L 2525M082525150MWLNR/L 3225P10323225321703010.5 1.2WNMM100612MWLNR/L 4040R10 50404040200f f1h1l2b h l1a 刀尖半型号径配用刀片MDJNR/L2020K1525202020125MDJNR/L2525M15321925382525150140.8DNMG150608MDJNR/L3225P153232170型号f h1l2b h l1a刀尖半径配用刀片MDHNR/L 2020K1525202020125MDHNR/L 2525M1532253825251501408DNMG150608MDHNR/L 3225P153232170杠杆式车刀 PSBNR/L、PSDNN、PSSNR/L、PCFNR/L、PSKNR/L、PCBNR/L、PTGNR/L、PCLNR/L、PTFNR/L、PDPNN、PDJNR/L、PDHNR/L、PRGNR/L型号f h1l2b h l1 ±0.08a刀尖半径配用刀片PSBNR/L 1616H09 13162216161008SNMG090308PSBNR/L 2020K121720282020125110.8SNMG120408PSBNR/L 2525M12252425150PSBNR/L 3225P15223235253217013.5SNMG1506121.2PSBNR/L 4040R19 354040404020016.5SNMG190612型号f h1l2b h l ±0.08a刀尖半径配用刀片PSDNN 1616H098.016221616100 5.5SNMG090308 PSDNN 2020K1210.32020201250.8SNMG120408 PSDNN 2525M12253025150812.825PSDNN 3225P123232170 1.2SNMG150612*-型号f S h1l2b h l1 ±0.08l0a刀尖半径配用刀片PSSNR/L2013.91622161610093.9 5.5SNMG090308 1616H09PSSNR/L2516.7202020125116.70.82020K12SNMG120408 PSSNR/L253025150141.782525M123223.725PSSNR/L3232170161.7SNMG150608 3225P121.2PSSNR/L5032.540404040200187.512SNMG190612 4040R19杠杆式车刀*-型号f f1h1 l2b h l1a刀尖半径配用刀片PCFNR/L252020 201252020K12PCFNR/L18 25 2825 150 120.8CNMG1204082525M123225PCFNR/L32321703225P12型号f f1h1l2b h l1l0a刀尖半径配用刀片PSKNR/L2015161716161001028SNMG090308 1616H09PSKNR/L252020201251280.82020K12172211SNMG120408 PSKNR/L322525251501532525M12PSKNR/L40223230323217017413.5SNMG150612 3232P151.2PSKNR/L50274040404020020516.5SNMG190612 4040R19*-型号f h1l2b h l1a刀尖半径配用刀片PCBNR/L172020201252020K1228110.8CNMG120408 PCBNR/L25251502525M122225PCBNR/L32313217014.5 1.2CNMG160612 3225P16杠杆式车刀型号f f1h1l2b h l1a刀尖半径配用刀片PTGNR/L201616161001616H16162214.50.8TNMG160408 PTGNR/L25202020125*-2020K16PTGNR/L2125251502525M163225PTGNR/L24322832 170 20TNMG220412 3225P221.2PTGNR/L503040354040 200 24.5TNMG270612 4040R27型号f f1h1l2b h l1a刀尖半径配用刀片PCLNR/L20－16261616 100CNMG090308 1616H09PCLNR/L252020201252020K12120.8PCLNR/L18252825 150CNMG120408 2525M123225PCLNR/L32321703225P12PCLNR/L502540404040 200 18 1.2CNMG120412 4040R12*-型号f f1h1l2b h l1a刀尖半径配用刀片PTFNR/L20181616161001616H16PTFNR/L25 17.520222020125 14.5TNMG160408 2020K160.8PTFNR/L2025251502525M163225PTFNR/L2432283217020TNMG220412 3232P22PTFNR/L503040314040200 24.5 1.2TNMG270612 4040R27杠杆式车刀型号f h1l2b h l1a刀尖半径配用刀片*-PDPNN 2525M15252515012.53625120.8DNMG150608 PDPNN 3232P153232170型号f f1h1l2b h l1a刀尖半径配用刀片PDJNR/L252020201252020K15PDJNR/L19253225150140.8DNMG150608 2525M153225PDJNR/L32321703225P15型号f h1l2b h l1 ±0.08a刀尖半径配用刀片PDHNR/L 2020K1525202020125PDHNR/L 2525M153225322525150140.8DNMG150608PDHNR/L 3225P153232170型号f h1l2b h l1a配用刀片PRGNR/L 2020K0925201920201259.52RNGA0903 PRGNR/L 2525M093225252525150PRGNR/L 2525M1212.7RNMG1204 PRGNR/L 3225P123232332532170切断（槽）刀型号说明QZQ1616RL、QZQ2020RL、QZQ2525RL、QZQ3225RL切断（槽）刀尺寸型号刀片型号螺钉扳手h b(h)L f B ar maxQZQ1616R/L033ZQMX3N11-1E161610016.416M5X16S4 QZQ1616R/L 044ZQMX4N11-1EQZQ2020R/L 033ZQMX3N11-1E202012520.4M6X14ZQMX4N11-1EQZQ2020R/L 04420QZQ2525R/L 033ZQMX3N11-1ES5 QZQ2525R/L 0425.44ZQMX4N11-1E25150M6X16QZQ2525R/L 05525ZQMX5N11-1E25.7632ZQMX6N11-1EQZQ2525R/L 0625QZQ3225R/L 033ZQMX3N11-1EQZQ3225R/L 0425.4425ZQMX4N11-1E32170M8X20S6 QZQ3225R/L 055ZQMX5N11-1EQZQ3225R/L 0625.7632ZQMX6N11-1E螺纹车刀型号说明外螺纹车刀*-h h1b L f 配用刀型号螺钉扳手片SE R/L 1616H1616161610020SE R/L 2020K1620202012525SE R/L 2525M162525251503216ER/L M3.5x14T15 SE R/L 3225P16323225170SE R/L 3232P1632323217040SE R/L 2525M2225252515032SE R/L 3225P223232251703222ER/L M4x15T20 SE R/L 3232P2232323217040内螺纹车刀 SER/L,SNR/L*-型号d f L h D B l刀片螺钉SN R/L 0010H11107.21009129.52511NR/L M3x5SN R/L 0012K11129125111611.532SN R/L 0016M161612150152015.53216NR/L M3.5x9SN R/L 0020Q16201418018251940。
数控刀具型号怎么看【经验分享】
数控刀具型号怎么看内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.教你认识数控刀片的规格型号首先以一个简单的例子，来概述一下要介绍的数控刀片的型号。
DNMG150408-MS 是一款刀片，一般刀片型号都是由10个号位来表示刀片的。
这个型号中前四个字母表示刀片的特征，接着六个数字表示刀片的尺寸型号特征。
D表示55°菱形刀片，N表示刀片后角是0°，M是刀片制造的精度等级，G表示前刃面及中心孔型，15表示切削刃长度数值是15mm，04表示刀片厚度4.76mm厚，08表示刀尖圆弧半径0.8mm。
（1）第一个字母一般表示数控刀片的形状，常用的通常有H、O、P、S、T、C、D 和E，分别是正六角形、正八角形、正五角形、正方形、菱形80度顶角、菱形55度顶角和菱形75度顶角。
（2）第2个字母很显然是表示刀片后角角度，常用的字母通常为A、B、C、D、E、F、G、O，A表示后角角度为3°，B为5°，C为7°，D为15°，E为20°，F为25°，G为30°，N为0°，P为11°，O表示其他后角角度。
（3）第3个字母表示刀片精度等级，最常用的是M级与G级，一般粗加工及半精加工精加工刀片都是M级，精密加工用刀片以及超硬刀片一般都是G级。
（4）第4个字母表示刀片的前刃面及中心孔型（槽和孔）。
（5）数字总共有6个，分为三组，第一组表示刀片刃长，第二组表示刀片厚度，第三组表示刀片刀尖圆弧半径。
（6）后面的字母表示刀片的材质，数控刀片的材质很多，不同的材质生产出来的产品自然也会有所不同，因此在求购数控刀片的时候一定要注意选择刀片的材质，不同的材质价格也是截然不同的。
数控车床刀片及刀杆型号含义5566389
刀杆编号规则-内孔
刀杆编号规则-内孔
右手刀杆
内 孔
左手刀片
刀杆编号规则-内孔
刀杆编号规则－切断切槽
刀杆编号规则－切断切槽
L4/D < 4 4< L4/D <6~7 6< L4/D <10~12 12< L4/D <15
可以用整体钢刀杆进行普通内孔车削; 应使用重金属刀杆进行普通内孔车削 使用标准阻尼消振刀杆进行普通内孔车削 使用特殊阻尼消振刀杆进行普通内孔车削
刀杆编号规则-内孔
刀杆编号规则-内孔
刀杆编号规则-内孔
刀杆编号规则-外圆
刀杆编号规则-外圆
刀杆编号规则-外圆
刀杆编号规则-外圆
刀杆编号规则-外圆
刀杆编号规则-外圆
右手刀杆
外
圆
右手刀片
刀杆编号规则-外圆
刀杆编号规则-外圆
C5 – SVHBR – 22040 -11
+/- 0.002mm
刀杆编号规则-外圆
刀杆编号规则-外圆
刀杆编号规则-内孔
刀片编号规则
ap
刀尖角越大 安全性 光洁度 切削力
刀尖角越小 减震性 最小切深
刀片编号规则
R/L
刀片编号规则
刀片编号规则
刀片编号规则
4015
刀片编号规则
切削参数的选择需参 考CoroKey。
注意：
1、线速度Vc与进给 Fn参数补偿关系表 ； 2、硬度与CMC参考 硬度相同，否则需要 查询修正表；
数控车刀刀片及刀杆型号含义
中航工业新航116厂，机加分厂
王喜平
刀片编号规则
刀等级比较多, 从精到粗依此排 列有: A, F, C, H, E, G, J, K, L, M, N, U, 而且 公差定义的方法也与车镗ISO刀片不同
数控车刀型号说明讲解
外圆车刀型号说明内孔车刀型号说明可转位精密车刀简介可转位精密车刀是车削工具系统中主要部件，规格、品种较多的产品之一，精密级产品，车刀的主要尺寸公差控制在±0.08mm以内。
螺钉夹紧式外圆车刀型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SDJCR/L10 10 10 12 17 701010E070.4 DCMT070204 M2.5x5 T8SDJCR/L12 12 12 16 14 1001212H07SDJCR/L1616H1116 16 16 20 18 1000.8 DCMT11T308 M4x9 T15 SDJCR/L2020K1120 20 20 25 26 125SDJCR/L2525M1125 25 25 32 26 150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SDNCN 1010H0710 10 10 514100 0.4 DCMT070204 M2.5x5 T8SDNCN 1212H0712 12 12 6SDNCN 1616H1116 16 16 8 210.8 DCMT11T308 M4x9 T15 SDNCN 2020K1120 20 20 10.5 25 125SDNCN 2525M1125 25 25 13 25 150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SDNCR/L 1212H0712 12 12 18100105 0.4 DCMT070204 M2.5x5 T8 SDNCR/L 1616H1116 16 16 25 107 0.8 DCMT11T308 M4x9 T15SDNCR/L 2020K1120 20 20 29.5 116 125SDNCR/L 2525M1125 25 25 34.5 141 150螺钉夹紧式外圆车刀SDJCR/L、SDPCN、SDPCR/L、SSDPN、STACR/L、SCGCR/L、SCFCR/L、SCLCR/L、SRDCN、SRGCR/L、SVJBR/L、SVVBN、SVHBR/L型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SSDPN 1010H0910 10 10 5121000.4SCMT09T308 M4x9 T15 SSDPN 1212H0912 12 12 6SSDPN 1616H0916 16 16 8 140.8SSDPN 2020K0920 20 20 10 25 125SSDPN 2525M0925 25 25 12.5 25 150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手STACR/L 0808H098 8 8 8 10.5 `100 0.4 TCMT090204 M2.5x5 T8STACR/L 1010H0910 10 10 10STACR/L 1212H0912 12 12 12STAPR/L 1616H1116 16 16 16 13STAPR/L 2020K1120 20 20 25 18 125TCMT110204STAPR/L 2525M1125 25 25 32 25 150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手0.4 CCMT060204 M2.5x5 T8 SCGCR/L 1212H0612 12 12 16 12100SCGCR/L 1616H0916 16 16 20 16SCGCR/L 2020K0920 20 20 25 25 1250.8 CCMT09T308 M4x9 T15 SCGCR/L 2525M0925 25 25 32 25 150螺钉夹紧式外圆车刀型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SCFCR/L1212H0612 12 12 1616 1000.4 CCMT0602 M2.5x5 T8 SCFCR/L1616H0916 16 16 200.8 CCMT09T308 M4x9 T15 SCFCR/L2020K0920 20 20 25 25 125SCFCR/L2525M0925 25 25 32 25 150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SCLCR/L1212H0612 12 12 16 121000.4 CCMT060204 M2.5x5 T8 SCLCR/L1616H0916 16 16 20 160.8 CCMT09T308 M4x9 T15 SCLCR/L2020K0920 20 20 25 25 125SCLCR/L2525M0925 25 25 32 25 150型号b h h1f l2l1A配用刀片螺钉扳手SRDCN 1616H0816 16 16 1213 1008 RCMT0803MO M3x6 T8SRDCN 2020K0820 20 20 14 125SRDCN 2525M1225 25 25 18.5 150 12 RCMT1204MO M4x9 T15型号b h h1f l A配用刀片螺钉扳手SRGCR/L 1616H0816 16 16 20 1008 RCMT0803MO M3x6 T8 SRGCR/L 2020K0820 20 20 25 125SRGCR/L 2525M1025 25 25 32 150 12 RCMT1204MO M4x9 T15螺钉夹紧式外圆车刀型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SVJBR/L 1212F11 12 12 12 16 25 800.4VBMT110204M2.5x5 T8 SVJBR/L 1616H11 16 16 16 20 25 100SVJBR/L 2020K16 20 20 20 25 35 125VBMT160404SVJBR/L 2525M16 25 25 25 32 35 150型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SVVBN 1212F1112 12 12 6 25 800.4VBMT110204M2.5x5 T8 SVVBN 1616H1116 16 16 8 25 100SVVBN2020K1120 20 20 10 25 125SVVBN2525M1625 25 25 12.5 40 150 VBMT160404型号b h h1f l2l1刀尖半径配用刀片螺钉扳手SVHBR/L 2020K1620 20 20 25 32 1250.4 VBMT160404 M2.5x5 T8 SVHBR/L 2525M1625 25 25 32 32 150SVHBR/L 3225P1625 32 32 32 32 170螺钉夹紧式内孔车刀型号最小加工直径Dd f l1l2H Bα°a刀尖半径配用刀片螺钉扳手S08H－STFP R/L0910 8 5.5 100 16 7 8 8°8.50.4TCMT090204M2.5x5 T8 S10K－STFP R/L1112 10 6.5 125 20 9 10 6°10 TCMT110204S12M－STFP R/L 16 12 9 150 24 11 11.5 4°11S16Q－STFP R/L1320 16 11 180 30 15 15.5 3°12.7 TCMT110204S20R－STFP R/L1324 20 13 200 40 18 19 2°S25S－STFP R/L1631 25 17 250 45 23 240° 14.5 0.8 TCMT160308 M4x9 T15 S32T－STFP R/L1639 32 22 300 50 30 31型号最小加工直径Dd f l1l2H Bα°a刀尖半径配用刀片螺钉扳手S10H-STUP R/L 1112 10 6.5 100259 9.5 6°10 0.4 TCMT110204 M2.5x5 T8 S12K-STUP R/L 1116 12 912511 11.5 4°S12F-STUP R/L 1180S16M-STUP R/L 1120 16 11 150 30 14 15 3°S20Q-STUP R/L 1124 20 13 180 35 18 18.5 2°S25R-STUP R/L 1631 25 17 200 45 23 22.50° 14.5 0.8 TCMT160308 M4x9 T15 S32S-STUP R/L 1639 32 22 250 50 30 29.5型 号最小加工直径Dd fl1 l2 H B α° a刀尖半径 配用刀片 螺 钉 扳手S10K －STLP R/L111210 6.5 125 20 9 10 6° 100.4TCMT110204M2.5x5 T8S12M －STLP R/L111612 9 150 24 11 11.5 4°S16Q －STLP R/L132016 11 180 30 15 15.5 3°12.7TCMT110204S20R －STLP R/L132420 13 200 40 18 19 2°S25S －STLP R/L163125 17 250 45 23 24 0° 14.5 0.8 TCMT160308 M4x9 T15S32T －STLP R/L163932 22 300 50 30 31螺钉夹紧式内孔车刀S-STFPR/L 、S-STUPR/L 、S-STLPR/L 、S-SSKPR/L 、S-SCLCR/L 、S-SDUCR/L型号最小加工直径Dd f l1l2H Bα°a刀尖半径配用刀片螺钉扳手S16Q－SSKPR/L0920 16 11 180 30 15 15.5 6°8.20.4SCMT09T304 M4x9 T15 S20R－SSKPR/L0924 20 13 200 40 18 192°S25S－SSKPR/L1231 25 17 250 45 23 2411.3 SCMT120404 M5x12 T20 S32T－SSKPR/L1239 32 22 300 50 30 31 0°型号最小加工直径Dd f l1l2H Bα°a刀尖半径配用刀片螺钉扳手S10K－SCLCR/L0613 10 7 125259 9.5 12°6.0 0.4 CCMT060204 M2.5x5 T8 S12M－SCLCR/L 16 12 9 150 11 11.5 10°06S16Q－SCLCR/L0920 16 11 180 30 14 159.5 0.8 CCMT09T308 M4x9 T15 S20R－SCLCR/L0925 20 13 200 35 18 18.5 8°S25S－SCLCR/L0932 25 17 250 40 23 22.5 6°型号最小加工直径D d f l1l2H Bα°a刀尖半径配用刀片螺钉扳手S12M－SDUCR/L0716 12 9 150 25 11 11.5 8°7.0 0.4 DCMT070204 M2.5x5 T8 S16Q－SDUCR/L0720 16 11 180 30 14 15 6°S20R－SDUCR/L1125 20 13 200 35 18 18.5 8° 10.5 0.8 DCMT11T308 M4x9 T15复合上压式车刀型号b h.h1l1f l2a刀尖半径配用刀片MSBNR/L 2020K1220 20 125 1733.5 11 0.8 SNMG120408 MSBNR/L 2525M1225 25 150 22SNMG150612 MSBNR/L 3225P1525 32 170 22 38 141.2MSBNR/L 4040R1940 40 200 35 38 17 SNMG190612型号b h.h1l1f l2a刀尖半径配用刀片MSDNN 2020K1220 20 125 10.034 8 0.8 SNMG120408 MSDNN 2525M1225 25 150 12.5MSDNN 3225P1525 32 170 12.5 42 10 1.2 SNMG150612型号b h.h1l1f l2a配用刀片MSKNR/L 2020K1220 20 125 2529 11 SNMG120408 MSKNR/L 2525M1225 25 150 3214 SNMG150612 MSKNR/L 3225P1525 32 170 3238MSKNR/L 4040R1940 40 200 50 17 SNMG190612复合上压式车刀型号 b h.h1 l1 f l2 a 配用刀片MSSNR/L 2020K1220 20 125 2534 8 SNMG120408 MSSNR/L 2525M1225 25 150 32MSSNR/L 3225P1525 32 170 32 38 10 SNMG150612型号f h1l2b h l1A配用刀片MRGNR/L 2020K1225 202820 20 125?12 RNMG1204 MRGNR/L 2525M1232 25 25 25 150MRGNR/L 3225P1232 32 32 25 32 170型号f h1l2b h l1a刀尖半径配用刀片MDPNN 2020K1510 2045 20 20 12512 0.8 DNMG150608MDPNN 2525M1512.5 252525 150MDPNN 3225P1532 32 170复合上压式车刀MSBNR/L、MSDNN、MSKNR/L、MSSNR/L、MRGNR/L、MDPNN、MTGNR/L、MCLNR/L、MTFNR/L、MWLNR/L、MDJNR/L、MDHNR/L型号f h1l2b h l1a刀尖半径配用刀片MTGNR/L 2020K1625 2028 20 20 12514.50.8TNMG160408MTGNR/L 2525M1632 252525 150MTGNR/L 3225P2232 32 32 170 20 TNMG220408 MTGNR/L 4040R2750 40 38 40 40 200 24.5 1.2 TNMG270612型号F f1h1l2b h l1a刀尖半径配用刀片MCLNR/L 2020K122518 203020 20 12512 0.8 CNMG120408MCLNR/L 2525M1232 252525 150MCLNR/L 3225P1622 32 35 32 170 14.51.2CNMG160612 MCLNR/L 4040R1950 30 40 38 40 40 200 18 CNMG190612型号f f1h1l2b h l1a刀尖半径配用刀片MTFNR/L 2020K162518 2024.520 20 12514.50.8TNMG160408MTFNR/L 2525M1632 252525 150MTFNR/L 3225P2224 32 32 32 170 20 TNMG220408 MTFNR/L 4040R2750 30 40 31 40 40 200 24.5 1.2 TNMG270612复合上压式车刀型号f h1l2b h l1a刀尖半径配用刀片MWLNR/L 2020K0825 2025 20 20 1258.5 0.8 WNMM080408MWLNR/L 2525M0832 252525 150MWLNR/L 3225P103230 32 17010.5 1.2 WNMM100612MWLNR/L 4040R1050 40 40 40 200型号f f1h1l2b h l1a刀尖半径配用刀片MDJNR/L 2020K152519203820 20 12514 0.8 DNMG150608MDJNR/L 2525M1532252525 150MDJNR/L 3225P1532 32 170型号f h1l2b h l1a刀尖半径配用刀片MDHNR/L 2020K1525 203820 20 12514 08 DNMG150608MDHNR/L 2525M1532252525 150MDHNR/L 3225P1532 32 170杠杆式车刀PSBNR/L、PSDNN、PSSNR/L、PCFNR/L、PSKNR/L、PCBNR/L、PTGNR/L、PCLNR/L、PTFNR/L、PDPNN、PDJNR/L、PDHNR/L、PRGNR/L型号f h1l2b h l1±0.08a刀尖半径配用刀片PSBNR/L 1616H0913 16 22 16 16 100 80.8 SNMG090308PSBNR/L 2020K1217 20 28 20 20 12511 SNMG120408PSBNR/L 2525M1222 25 242525 150PSBNR/L 3225P1532 35 32 170 13.51.2SNMG150612 PSBNR/L 4040R1935 40 40 40 40 200 16.5 SNMG190612型号f h1l2b h l±0.08a刀尖半径配用刀片PSDNN 1616H098.0 16 22 16 16 100 5.50.8 SNMG090308PSDNN 2020K12 10.3 2030 20 20 1258SNMG120408PSDNN 2525M1212.8 252525 150PSDNN 3225P1232 32 170 1.2 SNMG150612型号f S h1l2b h l1±0.08l0a刀尖半径配用刀片PSSNR/L1616H0920 13.9 16 22 16 16 100 93.9 5.50.8 SNMG090308PSSNR/L2020K1225 16.7 2030 20 20 125 116.78SNMG120408PSSNR/L2525M1232 23.7 252525 150 141.7PSSNR/L3225P1232 32 170 161.71.2SNMG150608 PSSNR/L4040R1950 32.5 40 40 40 40 200 187.5 12 SNMG190612杠杆式车刀型号f f1h1l2b h l1a刀尖半径配用刀片PCFNR/L2020K122518 202820 20 12512 0.8 CNMG120408PCFNR/L2525M1232 252525 150PCFNR/L3225P1232 32 170型号f f1h1l2b h l1l0a刀尖半径配用刀片PSKNR/L1616H0920 15 16 17 16 16 100 102 80.8 SNMG090308PSKNR/L2020K122517 202220 20 125 12811 SNMG120408PSKNR/L2525M1232 25 25 25 150 153PSKNR/L3232P1540 22 32 30 32 32 170 174 13.51.2SNMG150612 PSKNR/L4040R1950 27 40 40 40 40 200 205 16.5 SNMG190612型号f h1l2b h l1a刀尖半径配用刀片PCBNR/L2020K1217 2028 20 20 12511 0.8 CNMG120408PCBNR/L2525M1222 252525 150PCBNR/L3225P1632 31 32 170 14.5 1.2 CNMG160612杠杆式车刀型号f f1h1l2b h l1a刀尖半径配用刀片PTGNR/L1616H162016162216 16 10014.5 0.8 TNMG160408PTGNR/L 25 20 20 20 1252020K16PTGNR/L2525M163221 252525 150PTGNR/L3225P2224 32 28 32 170 201.2TNMG220412 PTGNR/L4040R2750 30 40 35 40 40 200 24.5 TNMG270612型号f f1h1l2b h l1a刀尖半径配用刀片PCLNR/L1616H0920 －16 26 16 16 10012 0.8CNMG090308 PCLNR/L2020K122518202820 20 125CNMG120408 PCLNR/L2525M1232252525 150PCLNR/L3225P1232 32 170PCLNR/L4040R1250 25 40 40 40 40 200 18 1.2 CNMG120412型号f f1h1l2b h l1a刀尖半径配用刀片PTFNR/L1616H1620 18 1622 16 16 10014.50.8TNMG160408PTFNR/L2020K1625 17.5 20 20 20 125 PTFNR/L2525M1632 20 252525 150PTFNR/L3232P2224 32 28 32 170 20 TNMG220412 PTFNR/L4040R2750 30 40 31 40 40 200 24.5 1.2 TNMG270612杠杆式车刀型号f h1l2b h l1a刀尖半径配用刀片PDPNN 2525M1512.52536 2525 15012 0.8 DNMG150608PDPNN 3232P1532 32 170型号f f1h1l2b h l1a刀尖半径配用刀片PDJNR/L2020K152519 203220 20 12514 0.8 DNMG150608PDJNR/L2525M1532 252525 150PDJNR/L3225P1532 32 170型号f h1l2b h l1±0.08a刀尖半径配用刀片PDHNR/L 2020K1525 2032 20 20 12514 0.8 DNMG150608PDHNR/L 2525M1532 252525 150PDHNR/L 3225P1532 32 170型号f h1l2b h l1a配用刀片PRGNR/L 2020K0925 20 19 20 20 1259.52 RNGA0903 PRGNR/L 2525M0932 25 25 25 25 150PRGNR/L 2525M1212.7 RNMG1204 PRGNR/L 3225P1232 32 33 25 32 170切断（槽）刀型号说明QZQ1616RL、QZQ2020RL、QZQ2525RL、QZQ3225RL切断（槽）刀型号尺寸刀片型号螺钉扳手h b(h)L f B ar maxQZQ1616R/L0316 16 100 16.4 316ZQMX3N11-1EM5X16 S4QZQ1616R/L 04 4 ZQMX4N11-1EQZQ2020R/L 0320 20 125 20.4320 ZQMX3N11-1EM6X14S5QZQ2020R/L 04 4 ZQMX4N11-1E QZQ2525R/L 032525 15025.43 ZQMX3N11-1EM6X16QZQ2525R/L 04 4 ZQMX4N11-1E QZQ2525R/L 05 5 25 ZQMX5N11-1E QZQ2525R/L 0625.7 6 32 ZQMX6N11-1E QZQ3225R/L 0332 170 25.4325ZQMX3N11-1EM8X20 S6QZQ3225R/L 04 4 ZQMX4N11-1E QZQ3225R/L 05 5 ZQMX5N11-1E QZQ3225R/L 0625.7 6 32 ZQMX6N11-1E螺纹车刀型号说明外螺纹车刀型号 h h1 b L f 配用刀片螺 钉 扳 手SE R/L 1616H16 16 16 16 100 2016ER/L M3.5x14 T15SE R/L 2020K16 20 20 20 125 25SE R/L 2525M16 25 25 25 150 32SE R/L 3225P16 32 32 25 170SE R/L 3232P16 32 32 32 170 40SE R/L 2525M22 25 25 25 150 3222ER/L M4x15 T20 SE R/L 3225P22 32 32 25 170 32 SE R/L 3232P22 32 32 32 170 40内螺纹车刀SER/L,SNR/L型号 d f L h D B l 刀片螺钉SN R/L 0010H11 10 7.2 100 9 12 9.5 2511NR/L M3x5 SN R/L 0012K11 12 9 125 11 16 11.5 32SN R/L 0016M16 16 12 150 15 20 15.5 3216NR/L M3.5x9 SN R/L 0020Q16 20 14 180 18 25 19 40。
数控刀具代码参数所表示的含义，老师傅都知道！
数控刀具代码参数所表示的含义，老师傅都知道！在实际的加工中，我们总是会看到加工程序中会以备注的方式对刀具进行描述。
例如：(T1 D=10. CR=5. - ZMIN=- 28.5 - ball endmill）这里的意思是：T1：刀具的刀号为1 D=10. ：刀具的直径是10MM CR=5. :这把刀的转角半径是5MM ZMIN= -28.5 ：加工的最小的Z轴坐标为-28.5MM ball end mill ：球形铣刀但是光有程序里面对刀具的描述还远远不够。
为了安全起见，我们必须要核对刀具清单和加工程序。
例如下面的刀具清单：G54 ( 使用的工件坐标为G54)T1 D1 L1 ( 1号刀具，半径补偿编号为1，长度补偿的编号也为1 )类型：球形铣刀直径：10MM转角半径：5MM长度：50MM刃数：3材质：硬质合金最小值：Z—28.5MM最大进给：1800mm/min切削时间：1h28min14s 夹头：Maritool CAT40-ER32-80相比于加工程序，刀具清单中对刀具的描述更加具体，这些必要的信息不仅会加快加工前的准备，还可以通过信息的对比，及时纠错，预防由于用错刀具或者调用错误的程序所带来的损失。
在哈斯的最新数控系统NGC中，刀具表会包含以下信息： 1，刀具的几何长度2，长度磨损这里的两项和加工程序中的G43 H是相关联的，确保小数点，+/-的填写一定要正确确3，刀具的几何直径（探测刀具时会用到）4，直径磨损（这里的磨损值代表的是半径值）5，冷却位置（我们会在下期的小贴士里讲到）6，刃数（VPS模板计算切削负载会用到）7，实际直径（用于计算线速）8，刀具类型（用于刀具探测循环）9，刀具材质10，所在刀套编号（只读，告诉你现在刀具的位置）11，特征（是大型刀具，还是重型刀具）12，大概的长度值（刀具探测用）13，大概的直径值（刀具探测用）14，刀具边缘测量高度（刀具探测用）15，刀具公差（主要用在断刀检测功能）16，刀具的探测类型（刀具探测循环的类型以及自动补正都会用到）机床里的刀具表是为了更直观的传达信息，也是一些重要功能的必要参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控刀具型号怎么看
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展
【数控刀具型号】数控刀具型号怎么看教你认识数控刀片的规格型号
数控刀片上一般都会有一连串的字母加数字来作为数控刀片的型号，对于专业的人员来说，看懂这些字母以及数字的含义非常简单，但是对于很多商家来说这些字母都认识，字母代表的意义却是截然不知道的。
数控刀片直销，下面小编就为您介绍数控刀片的型号。
教你认识数控刀片的规格型号
首先以一个简单的例子，来概述一下要介绍的数控刀片的型号。
DNMG150408-MS是一款刀片，一般刀片型号都是由10个号位来表示刀片的。
这个型号中前四个字母表示刀片的特征，接着六个数字表示刀片的尺寸型号特征。
D表示55°菱形刀片，N表示刀片后角是0°，M是刀片制造的精度等级，G表示前刃面及中心孔型，15表示切削刃长度数值是15mm，04表示刀片厚度4.76mm厚，08表示刀尖圆弧半径0.8mm。
（1）第一个字母一般表示数控刀片的形状，常用的通常有H、O、P、S、T、C、D和E，分别是正六角形、正八角形、正五角形、正方形、菱形80度顶角、菱形55度顶角和菱形75度顶角。
（2）第2个字母很显然是表示刀片后角角度，常用的字母通常为A、B、C、D、E、F、G、O，A表示后角角度为3°，B为5°，C为7°，D为15°，E为20°，F为25°，G为30°，N为0°，P为11°，O表示其他后角角度。
（3）第3个字母表示刀片精度等级，最常用的是M级与G级，一般粗加工及半精加工精加工刀片都是M级，精密加工用刀片以及超硬刀片一般都是G级。
（4）第4个字母表示刀片的前刃面及中心孔型（槽和孔）。
（5）数字总共有6个，分为三组，第一组表示刀片刃长，第二组表示刀片厚度，第三组表示刀片刀尖圆弧半径。
（6）后面的字母表示刀片的材质，数控刀片的材质很多，不同的材质生产出来的产品自然也会有所不同，因此在求购数控刀片的时候一定要注意选择刀片的材质，不同的材质价格也是截然不同的。
一般都用两位字母来表示，大多是合金，P表示一般钢，M表示不锈钢，K表示灰口铸铁或者球墨铸铁，N表示废铁/铝金属，S表示耐热合金或者钛合金，H表示高硬度材等。
