离心泵特性曲线分析
离心泵特性曲线的测定实验报告
离心泵特性曲线的测定实验报告离心泵特性曲线的测定实验报告引言：离心泵是一种常见的流体机械设备，广泛应用于工业生产、农业灌溉和城市供水等领域。
了解离心泵的特性曲线对于正确选择和使用离心泵至关重要。
本实验旨在通过测定离心泵的特性曲线，分析其性能参数，为离心泵的应用提供参考。
一、实验目的1. 了解离心泵的基本原理和工作特性；2. 掌握离心泵特性曲线的测定方法；3. 分析离心泵的性能参数，如扬程、流量和效率等。
二、实验原理离心泵是利用离心力将液体从低压区域输送到高压区域的装置。
其工作原理是通过转子的旋转产生离心力，使液体在离心力的作用下产生压力，从而实现液体的输送。
离心泵的特性曲线是描述离心泵在不同工况下流量、扬程和效率之间关系的曲线。
三、实验仪器和材料1. 离心泵实验装置；2. 流量计；3. 压力计；4. 温度计。
四、实验步骤1. 连接实验装置：将离心泵与流量计、压力计和温度计等仪器连接好，确保密封良好；2. 开始实验：首先调整离心泵的转速，使其达到设定值。
然后逐渐调整流量计的开度，记录不同流量下的压力和温度数据；3. 测定数据：根据实验装置的读数，得到不同流量下的扬程、压力和温度数据；4. 绘制特性曲线：根据测得的数据，绘制离心泵的特性曲线，包括流量-扬程曲线和效率-流量曲线；5. 分析结果：根据特性曲线，计算出离心泵的最大流量、最大扬程和最佳效率点。
五、实验结果和分析根据实验数据绘制的特性曲线显示了离心泵在不同工况下的性能表现。
根据流量-扬程曲线，我们可以得到离心泵的最大流量和最大扬程。
最大流量是指离心泵能够输送的最大液体流量，而最大扬程是指离心泵能够提供的最大扬程高度。
根据效率-流量曲线，我们可以得到离心泵的最佳效率点。
最佳效率点是指离心泵在该点下的效率最高，能够以最小的能量损失输送液体。
通过分析特性曲线，可以选择合适的工况来提高离心泵的效率和使用寿命。
六、结论通过实验测定离心泵的特性曲线，我们可以得到离心泵在不同工况下的性能参数。
离心泵特性曲线实验报告
离心泵特性曲线实验报告一、目的：掌握离心泵特性曲线（H —Q 曲线，N —Q 曲线，η—Q 曲线）的测定方法。
二、设备简图：三、原理：1．流量测定：流量采用体积法，用电子流量计进行测量。
2．扬程：扬程采用离心泵出口压力表及进口真空表进行测量。
gP g P Z H VM ρρ++∆= 式中：H ——离心泵扬程m ；Z ∆——离心泵出口压力表中心到进口真空表测点之间的高差m ； V M P P +——离心泵出口压力表与真空压力表读值（MPa ）。
3．功率：功率采用马达天平法进行测量。
将电机转子固定于轴承上，使电机定子可自由转动，当定子线圈通入电流时，定子与转子之间便产生一个感应力矩M ，该力矩使定子和转子按不同方向各自旋转。
若在定子上安装一套测力矩装置，使之对定子作用一反向力矩M ，当定子不动时，二力矩相等。
因此，只要测读测力表读数及力臂的长度，便可求出感应力矩M ，该力矩与转子旋转角度的乘积即为电机的输出功率。
转子旋转的角速度ω可通过测速表测量求得。
ωM N = FL M = 602nπω= 式中： N ——电机的输出功率w ；M ——电机与转子之间的感应力矩Nm ； ω——转子的旋转角速度l/S ； F ——力传感器读数； L ——力臂的长度m ； n ——电机的转速。
4．效率：效率等于离心泵的有效功率与电机的输出功率或轴功率之比，即： %100⨯=NgQHρη式中： η——离心泵的效率； ρ——水的密度 1000kg/m 3。
四、实验步骤及注意事项：1、实验前检查试验台的准备状况，确保水泵及电机连接螺栓紧固。
用手转动水泵联轴器，确认转动正常。
2、关闭水泵压水管阀门，打开入水管阀门及计量水箱的放水阀门。
3、启动水泵，将压水管阀门开到最大，为便于测量扬程，调节吸水管阀门至真空表读值为0.03MPa ，在以后的实验过程中，吸水管阀门开度固定不动。
4、逐次关小阀门，同时实测P M 、P V 、Q 、F 、n 各值并记录。
离心泵特性曲线

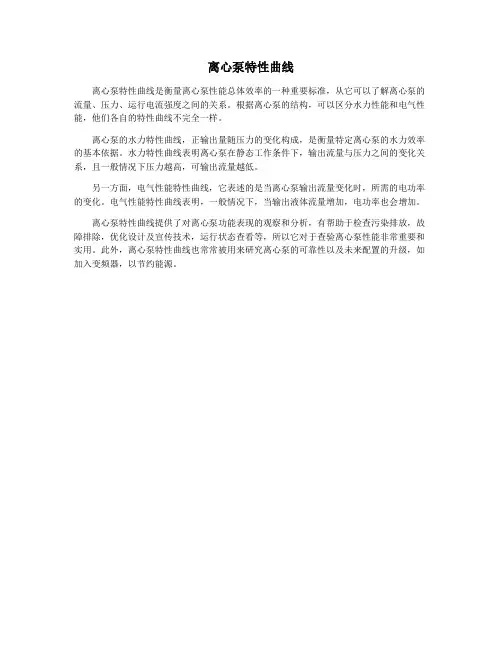

离心泵特性曲线
离心泵特性曲线是衡量离心泵性能总体效率的一种重要标准，从它可以了解离心泵的流量、压力、运行电流强度之间的关系。
根据离心泵的结构，可以区分水力性能和电气性能，他们各自的特性曲线不完全一样。
离心泵的水力特性曲线，正输出量随压力的变化构成，是衡量特定离心泵的水力效率的基本依据。
水力特性曲线表明离心泵在静态工作条件下，输出流量与压力之间的变化关系，且一般情况下压力越高，可输出流量越低。
另一方面，电气性能特性曲线，它表述的是当离心泵输出流量变化时，所需的电功率的变化。
电气性能特性曲线表明，一般情况下，当输出液体流量增加，电功率也会增加。
离心泵特性曲线提供了对离心泵功能表现的观察和分析，有帮助于检查污染排放，故障排除，优化设计及宣传技术，运行状态查看等，所以它对于查验离心泵性能非常重要和实用。
此外，离心泵特性曲线也常常被用来研究离心泵的可靠性以及未来配置的升级，如加入变频器，以节约能源。
离心泵特性曲线实验报告误差分析
离心泵特性曲线实验报告引言离心泵是一种常用的流体机械设备，被广泛应用于各个领域。
通过研究离心泵的特性曲线，可以评估其性能和效率，并且为泵的选型和运行提供重要参考。
本实验旨在通过实验分析离心泵的特性曲线，并进行误差分析，为泵的实际应用提供指导。
实验过程实验设备和材料本次实验使用的设备和材料如下：•离心泵•流量计•压力计•水槽•输送管道•计算机实验步骤1.将离心泵安装在水槽中，并连接好流量计和压力计。
2.打开水泵，调整流量计和压力计的刻度，使其能够准确测量水流量和压力。
3.通过调整阀门来改变流量，记录不同流量下的压力值和流量值。
4.将实验数据记录在计算机中，用于后续的数据处理和图表绘制。
数据处理绘制特性曲线根据实验数据，我们可以绘制离心泵的特性曲线。
特性曲线通常以流量为横坐标，压力为纵坐标。
通过绘制特性曲线，可以直观地了解离心泵在不同流量下的性能变化。
计算效率除了压力和流量，泵的效率也是评估其性能的重要指标。
泵的效率可以通过以下公式计算：效率 = (输出功率 / 输入功率) * 100%其中，输出功率可以通过流量和压力计算得出，输入功率是泵的电力输入。
误差分析在实验中，由于测量设备和实验操作等原因，可能会存在误差。
为了准确评估离心泵的性能，我们需要对实验误差进行分析。
1.测量误差：流量计和压力计的测量精度是有限的，可能存在一定的误差。
在实验过程中，应该注意操作的准确性，并尽量减小测量误差。
2.系统误差：由于实验装置和环境等因素，例如管道摩擦、泵内部摩擦等，可能会引入系统误差。
为了减小系统误差，可以通过校正实验来修正特性曲线数据。
结论通过离心泵特性曲线实验分析，我们可以得出以下结论：1.离心泵的特性曲线通常呈现出一种明显的曲线形状，流量和压力之间存在一定的关系。
2.在特性曲线中，泵的效率是一个重要的指标，可以通过计算得出。
3.在实验过程中，应该注意减小测量误差和系统误差，以提高实验结果的准确性。
值得注意的是，本实验报告仅对离心泵的特性曲线实验进行了简要分析，实际应用中还需要综合考虑其他因素，例如泵的可靠性、寿命等。
4.3离心泵的特性曲线 - Copy
qv = qt - ∑q
一般取：v 0.93 ~ 0.98
qv q v 1 qt qt
（3）水力损失：包括流动阻力损失 hhyd 和冲击损失 hsh。 其中：流动阻力损失 hhyd =沿程摩擦损失+局部阻力损失 冲击损失 hsh=叶轮进口冲击损失
总损失：h水=hhyd+hsh
hyd
（三）.联合特性曲线
泵与管路联合工作，遵守质量守恒和能量守恒原理。
稳定工况：q泵 = q管
H泵 = H管
H
稳定工况点为：A点。 此时的压头、流量：HA、qA。
HA
A
qA
q
• 4.3.2
离心泵的流量调节
B
A
（1）.改变泵出口阀开度
改变管路特性曲线。在排出管路上安装闸阀。 阀开大时：q↑，H↓ 阀管小时：q↓，H↑ 特点：简单、方便、灵活，普遍采用；
H 泵 1.05 ~ 1.1H
v
离心泵的选型
离心泵的选型
• 单级离心泵系列型谱：
4.3.5 离心泵的启动与运行
（1）启动前检查 ① 泵轴润滑油是否达到油标尺度。 ② 安装是否牢固。 ③ 叶轮转动是否灵活。 ④ 大功利泵排除阀是否关闭。 （2）充水 向泵壳和吸入管内充满水，泵壳要放气。输送高温液体要先暖 泵。
A B
能量损失大。
（2）.出口旁路分流调节 改变管路特性曲线。排出管接一支路，
用于泄流。支路管开启时，系统流量被泄掉。
此时： H↓、q↑ 特点：简单、方便；不经济。
（3）. 液位或出口压力调节
改变管路特性曲线。利用排出管液位或压力的升高或降低，
即改变△Z或pB。 使HT 变化。 B A 液位升高时：H↑、q↓
离心泵特性曲线的测定实验数据处理及相关分析结果
离心泵特性曲线的测定实验数据处理及相关分析结果离心泵特性曲线是评估离心泵性能的一种核心参数，通常需要进行实验测定并对数据进行处理分析。
本文将介绍对离心泵特性曲线测定实验数据的处理方法以及相关分析结果。
实验数据处理方法1. 绘制静态吸头曲线将泵出口阀门完全关闭，打开泵进口阀门，以每隔10mmHg为间隔连续测量泵入口总压和进口压差，记录数据并计算出对应的泵进口流量（Q）和压头（H），即可绘制静态吸头曲线。
2. 绘制节点管路损失曲线3. 绘制系统特性曲线在绘制系统特性曲线之前，需要通过A/R泄流阀调节管道流量，并测量相应的流量、总压和压差数据。
然后，根据测得的数据计算出对应的流量和压头，并绘制系统特性曲线。
绘制离心泵特性曲线需要结合前面的三条曲线绘制。
首先，以节点管路损失曲线上的任意一点作为起点，在该点的纵坐标值处标记绘制一点。
接着，以该点的流量和压力值，到系统特性曲线上找到对应的点并标记绘制一个点。
然后，再以该点的流量和压力值到静态吸头曲线上找到对应的点并标记绘制一个点。
最后，将这三个点用一条平滑的曲线连接起来，即可得到离心泵特性曲线。
相关分析结果可以通过分析静态吸头曲线来评估离心泵的最大吸头高度，并判断泵是否出现气穴、空气泡等问题。
在曲线中，当吸头高度超过一定范围时，泵的效率会显著下降，严重时会导致泵的故障。
通过分析节点管路损失曲线，可以评估离心泵的出口压力损失和流量变化对泵的影响，以及找出出现管道阻塞、泄漏等故障的原因。
在曲线中，当流量增加时，管路损失也会随之增加，如果损失过大，就会导致泵出口压力不足，甚至出现反流等问题。
通过分析系统特性曲线，可以评估离心泵的运行能力和稳定性，并找出系统中供水主管道和回水主管道的配管是否合理。
在曲线中，当流量增加时，泵的工作点会向左上方移动，同时泵的效率和出口压力也会降低。
4. 离心泵特性曲线综合分析离心泵特性曲线可以评估离心泵的性能、流量范围、运行稳定性等指标，并进行泵的选型和运行参数设计。
离心泵特性曲线测定实验报告
P= = （3）
通过调节阀门开度调节流量，由式（3）求取的数据或扭矩测功仪可直接采集轴功率数据，就可得出泵的轴功率和流量的关系曲线。
3.离心泵效率的计算
离心泵的有效功率可用下式计算：
Pe=qv gH（4）
离心泵的效率为：
（5）
通过调节阀门开度调节流量，由式（5）求取的数据就可得出泵的效率和曲线流量。
=lgA+mlgRe
在双对数坐标中作图，找出直线斜率，即为方程的指数m。在直线上任取一点的函数值代入方程中，即可得到系数A，即：
A=
用图解法，根据实验点确定直线位置有一定的人为性。而用最小二乘法回归，可以得到最佳关联结果。应用微机，对多变量方程进行一次回归，就能同时得到m、n。
（2）对于方程的关联，首先要有Nu、Re、Pr的数据组。其准数定义式分别为：
(3)将出口调节阀开至最大，在流量范围内合理布置实验点，要求由大到小取10组以数据。
(4)将流量调节至某-数值，待系统稳定后读取并记录所需实验数据(包括流量为零时数据)。
(5)将泵出口调节阀关闭后,断开电源开关，停泵开启出口阀.开启进水阀。
(6)关闭各测试仪表,关闭总电源。
六、实验原始数据记录
水温：21.0℃转速：2900r/min
H=(pM-pV)/ρg=8.99(m)
P=2π*9.81Gnl/60=Gnl/0.974=58%
Pe=qvρgH=9.91m3/h×0.998(kg/m3)×8.99m=58%
η=Pe/P=23%/58%=39%
八、实验结果与分析讨论
离心泵有个重要特性：当压力(扬程)很低时，其流量会很大，这从泵的特性曲线上可以看出。而泵的功率与流量成正比，泵起动时，管道内没有压力，则造成泵的流量很大，则泵的功率很大，加上电机、泵的转动部分从静止到高速运转，需要很大的加速度，这样势必造成起动电流很大，因此采取关闭出口阀门的方法，使泵在起动时不输出水量，使泵的功率最小，当泵达到额定转速后，慢慢开启出口阀，逐渐增加水流量，使电机电流逐渐增加到额定电流。
水泵特性曲线
每 或1者k扬说g程水，（通当过H水A水泵）泵的表后流示其量：能为当量Q水的A时泵增，流值水量为泵为H能QA，时够， 供给每1kg水的能量为HA。
功率（NA）表示：当水泵的流量为QA 时，泵轴上所消耗的功率（kW）。
效率（ηA）表示：当水泵的流量为QA 时，水泵的有效功率占其轴功率的百分数 （%）。
所以： HT =
u2 g
（u2 -
QT F2
ctgβ2 ）
式中β2 、F2 均为常数。当水泵转速一定时， u2也
为常数。
故：
HT = A – B QT
是一个直线方程。其斜率是用β2来反映的
β2> 90º时，HT = A + B QT
后弯式，上倾直线，扬程随流量的增加而减小。
β2= 90º时，径向式，是一条水平直线，扬程不
5、被输送液体的重力密度和粘度等对特性曲线的影 响。所输送的液体粘度愈大，泵内的能量损失愈 大，水泵的扬程和流量都要减小，效率要下降， 而轴功率增大。因此，如果被输送液体的粘度与 试验条件不符时， 则Q－H，Q－N，Q－ η ， Q－Hs要进行换算后才能使用，不能直接套用。
综上所述，从能量的传递角度来看，对 于水泵特性曲线
N随着Q的增大而增大，
闭闸启动：水泵启动前，压水管路闸阀是 全闭的，待电动机运转正常后，压力表读 数达到预定数值时，再逐步打开闸阀，使 水泵工作正常运行。
Q—N曲线，指的是水或某种特定液体时 的轴功率与流量之间的关系，抽升的液
体容重不同时，要换算
4、Q—Hs曲线 该曲线上各点的纵坐标，表示水泵在相应流量 下工作时，水泵做允许的最大限度的吸上真空高 度值。不表示水泵在某点（Q，H）点工作的实际 吸水真空值。实际的Hs必须小于Q—Hs曲线上的 相应值。
泵—离心泵的性能曲线
NPSHr-Q曲线是检查泵工作时是否发生汽蚀的依据，应全面考虑泵的安装高度、
入口阻力损失等，防止泵发生汽蚀现象。
例2-2：用清水测定一台离心泵的主要性能参数。实验中测得流量为10m3/h，泵出口 处压力表的读数为0.17MPa（表压），入口处真空表的读数为-0.021Mpa，轴功率为 1.07KW，电动机的转速为2900r/min，真空表测压点与压力表测压点的垂直距离为 0.2m。试计算此在实验点下的扬程和效率。
见图2-35所示，M、D、C点都是离心泵的工作点。
图2-35 泵的工作点
二、工作点的类型
离心泵的性能曲线有平坦、陡降和驼峰三种，显然， 对于平坦和陡降性质的性能曲线，交点只有一个，该点 称为稳定工作点（M）。
对于驼峰性质的性能曲线，交点有两个（D、C）， 但只有一个是稳定工作点（C），另一个工作点称为不稳 定工作点（D），泵只能在稳定工作点下工作。
图2-38 改变转速的调节
2. 特点
① 用这种方法调节流量，没有附加能量损失，所以是一种最经济的调节方法。
3. 驼峰H-Q曲线
具有这种性能的泵在运行中容易出现不稳定工况， 一般应在下降曲线部分操作。
图2-26 三种形状的H-Q曲线
四、离心泵性能曲线的应用
到目前为止，离心泵的性能曲线，还不能用理论计算方法精确确定，只能通过实验 获得。 离心泵的性能曲线，一般由泵的制造厂家提供，供使用部门选泵和操作时参考。
管路性能曲线
在石油化工生产中，泵和管路一起组成了一个输送系统。 能否保证泵在管路系统装置中处于最高效率点下运转，不仅取决于离心泵的性能特 性曲线，还与离心泵所在的管路特性曲线有关。
一、 管路性能曲线
所谓管路性能曲线是指使一定液体流过管路时，需 要从外界给予单位重量液体的能头HC（m）与管路液体 流量Q（m3/h）之间的关系曲线。
离心泵特性曲线测定实验
定。 思考：管路特性曲线如何测定？
五、数据记录和处理
液体温度： 液体密度： 泵进出口高0.18m
仪表常数K：77.902次/L 电机频率： 电机效率：60%
qV
360f0m3 100K0
/h
离心泵特性曲线测定实验
ቤተ መጻሕፍቲ ባይዱ
一、实验目的
1）熟悉离心泵的结构、特性和操作，掌握其工作原 理，了解常用的测压仪表。
2）掌握离心泵特性曲线的测定方法，测定离心泵在 一定转速下的特性曲线。
3）掌握用作图法处理实验数据的方法。
二、基本原理
离心泵的主要性能参数：
泵的流量、压头、轴功率、效率和气蚀余量。 离心泵的特性曲线：
Hp2gp116 0h0u2 22gu12
轴功 N电 率机 N 电 功 电率 机 电 效
HV q10% 0gHVq10% 0
10N 2
N
qV m3/s
要求: 数据记录在表格里，表头标明符号与单位。数
据表格手写。 数据处理要有一组计算示例。 在坐标纸上绘图，或利用相关软件绘图。注明
坐标轴名称，要有数据点。 对实验结果进行讨论分析。
离心泵的H、η 、 P都与离心泵的qV有关
H～ qV 、η～ qV 、 P～ qV
注意：特性曲线随转速而变。 各种型号的离心泵都有本身独自的特性曲线，
但形状基本相似，具有共同的特点 。
1）H～ qV曲线：表示泵的压头与流量的关系，离心泵的压头 普遍是随流量的增大而下降（流量很小时可能有例外）。 2）P～ qV曲线：表示泵的轴功率与流量的关系，离心泵的轴 功率随流量的增加而上升，流量为零时轴功率最小。
离心泵特性曲线解读
2、理论扬程曲线QT-HT
A u22 g
1、 β２＜90°HT A BQT
A u22 g
2、β２>90°
3、 β２= 90°
HT A
HT A BQT
从上式可看出，水泵的扬程将随流量的增大而增大， 并且，它的轴功率也将随之增大。对于这样的离心 泵，如使用于城市给水管网中，将发现它能图
• 图中每个注有型号和转速的四边形，代表一 种泵在其叶轮外径允许车削范围内的Q 一 H ，用单线者表示叶轮外径未经车削，图中 有三条线者，则表示该泵还有两种叶轮外径 的规格
IS型单级单吸泵的综合性能图
BA 型泵的综合性能图
例题
• 实测Q=25.0L/s，H=37.8m，电机输入
• 水泵样本或产品目录中除了以性能曲线表示水泵 的性能外，还以表格的形式给出水泵的性能。
12SH-6型泵性能表
水泵 型号
流量Q
m3/h L/s
扬程 H(m)
转速 n
(r/min)
功率 P (KW)
轴 配套 功率 功率
效率 (%)
允许 吸上 真空 度(m)
叶轮 直径 D(mm)
重量 (kg)
12SH-6 590 164 792 220 936 260
98
213
74
5.4
90 1450 250 300 77.5 4.5
82
279
75
3.5
540 847
水泵的系列型谱图
• 离心泵的综合性能图：把一种或多种泵型不同规格的一 系列泵的Q～H性能曲线工作范围段综合绘入一张 对数坐标图内，即成为水泵的综合性能曲线图（水 泵的系列型谱图）。
• 这不仅扩大该泵的适用范围，而且在选用水泵使需 要的工作点落在该区域内，则所选定的水泵型号是 经济合理的。
解析离心泵的特性曲线(图文)
图文解析离心泵的特性曲线一、离心泵的特性曲线定义当转速n为常量时，列出扬程（H）、轴功率（N）、效率（η）以及允许吸上真空高度（Hs）等随流量（Q）变化的函数关系，即：H = f（Q）；N = F（Q）；Hs = Ψ（Q）；η= φ（Q），我们把这些方程关系用曲线来表示，就称这些曲线为离心泵的特性曲线。
离心泵的特性曲线是液体在泵内运动规律的外在表现形式，这三条曲线需要根据试验的方法（采用离心泵特性曲线的测定装置，逐渐开启水泵出口阀门改变其流量，测得一系列的流量及相应的扬程和轴功率，然后将H一Q、N —Q、η一Q曲线绘制在同一张坐标纸上，即为一定型式离心泵在一定转速下的特性曲线），不同的水泵特性曲线不同，水泵的特性曲线由设备生产厂家提供。
严格意义上讲，每一台水泵都有特定的特性曲线。
在水泵特性曲线上，对应任意流量点都可以找到一组与其相对应的扬程、轴功率和效率值，通常把这一组相对应的参数称为工况，其对应最高效率点的一组工况称为最佳工况。
在生产实践中，水泵的运行工况点是通过管路的特性曲线与水泵的特性曲线确定的（M工况点，见下图）。
在选择和使用泵时，使水泵在高效区运行，以保证运转的经济和安全。
二、影响离心泵特性曲线的因素离心泵的特性曲线与很多因素有关，如液体的粘度与密度、叶轮出口宽度、叶片的出口安放角与叶片数及离心泵的压出室形状等均会对离心泵的特性曲线产生影响。
1、叶轮出口直径对性能曲线的影响在叶轮其它几何形状相同的情况下，如果改变叶轮的出口直径，则离心泵的特性曲线平行移动，见下图。
根据这一特性，水泵制造厂和使用单位可以采用车削离心泵叶轮外径的方法改变一台泵的性能范围，以使泵的性能更适合实际运行需要。
例如，某厂的一台离心式循环泵，其运行压力偏高，为降低压力，将叶轮外径由270mm车削到250mm后，在流量相同的情况下，压力下降，给水泵的电机电流减小，满足了运行的要求。
2、转速与性能曲线的关系同一台离心泵输送同一种液体，泵的各项性能参数与转速之间的关系式为：Q1/Q2 = n1/n2H1/H2 = (n1/n2)2Nl/N2 = (n1/n2)2三、理论特性曲线的定性分析1、理论扬程特性曲线的定性分析由HT =中，将C2u = u2 - C2rctgβ2 代入，可得：HT =（u2 - C2rctgβ2）叶轮中通过的水量可用此式表示：QT = F2C2r，也即：C2r =式中QT：泵理论流量（m3/s）；F2：叶轮的出口面积（m2）；C2r：叶轮出口处水流绝对速度的径向（m/s）。
离心泵特性曲线及其应用附图
离心泵特性曲线及其应用(附图)离心泵的特性曲线是将由实验测定的Q、H、N、η等数据标绘而成的一组曲线。
此图由泵的制造厂家提供，供使用部门选泵和操作时参考。
不同型号泵的特性曲线不同，但均有以下三条曲线：(1) H-Q线表示压头和流量的关系；(2) N-Q线表示泵轴功率和流量的关系；(3) η-Q线表示泵的效率和流量的关系；(4) 泵的特性曲线均在一定转速下测定，故特性曲线图上注出转速n值。
离心泵特性曲线上的效率最高点称为设计点，泵在该点对应的压头和流量下工作最为经济。
离心泵铭牌上标出的性能参数即为最高效率点上的工况参数。
离心泵的性能曲线可作为选择泵的依据。
确定泵的类型后，再依流量和压头选泵。
例2-2 用清水测定一台离心泵的主要性能参数。
实验中测得流量为10m3/h，泵出口处压力表的读数为0.17MPa（表压），入口处真空表的读数为-0.021Mpa，轴功率为1.07KW，电动机的转速为2900r/min，真空表测压点与压力表测压点的垂直距离为0.2m。
试计算此在实验点下的扬程和效率。
解泵的主要性能参数包括转速n、流量Q、扬程H、轴功率N和效率。
直接测出的参数为转速n=2900r/min流量Q＝10m3/h=0.00278m3/s轴功率N＝1.07KW需要进行计算的有扬程H和效率。
用式计算扬程H，即已知：于是二、影响离心泵性能的主要因素1 液体物理性质对特性曲线的影响生产厂所提供的特性曲线是以清水作为工作介质测定的，当输送其它液体时，要考虑液体密度和粘度的影响。
(1)粘度当输送液体的粘度大于实验条件下水的粘度时，泵体内的能量损失增大，泵的流量、压头减小，效率下降，轴功率增大。
(2)密度离心泵的体积流量及压头与液体密度无关，功率则随密度增大而增加。
2 离心泵的转速对特性曲线的影响当液体粘度不大，泵的效率不变时，泵的流量、压头、轴功率与转速可近似用比例定律计算，即式中：Q1、H1、N1离心泵转速为n1时的流量、扬程和功率。
实验四 离心泵特性曲线测定实验
实验四 离心泵特性曲线测定实验一、实验目的：1、熟悉离心泵的结构与操作方法，了解压力、流量的测量方法。
2、掌握离心泵特性曲线的测定方法、表示方法，加深对离心泵性能的了解。
二、实验内容：1、熟悉离心泵的结构与操作。
2、手动（或计算机自动采集数据和过程控制）测定某型号离心泵在一定转速下，Q （流量）与H （扬程）、N （轴功率）、η（效率）之间的特性曲线。
一、 实验原理：A 、离心泵性能的测定：离心泵是最常见的液体输送设备。
对于一定型号的泵在一定的转速下，离心泵的扬程H 、轴功率N 及效率η均随流量Q 的改变而改变。
通常通过实验测出Q-H 、Q-N 及Q-η关系，并用曲线表示之，称为特性曲线。
特性曲线是确定泵的适宜操作条件和选用泵的重要依据。
本实验中使用的即为测定离心泵特性曲线的装置，具体测定方法如下：1、H 的测定：在泵的吸入口和压出口之间以1N 流体为基准列柏努利方程出入入出入出入出出入出出出入入入）--+-+-+-=+++=+++f f H gu u g P P Z Z H H gu g P Z H g u g P Z 2(222222ρρρ （4-1）上式中出入-f H 是泵的吸入口和压出口之间管路内的流体流动阻力(不包括泵体内部的流动阻力所引起的压头损失)，当所选的两截面很接近泵体时，与柏努利方程中其它项比较，出入-f H 值很小，故可忽略。
于是上式变为：gu u g P P Z Z H 2(22入出入出入出）-+-+-=ρ （4-2）将测得的高差）入出Z Z -(和入出PP -的值以及计算所得的u 入，u 出代入式4-2即可求得H 的值。
2、 N 的测定：功率表测得的功率为电动机的输入功率。
由于泵由电动机直接带动，传动效率可视为1.0，所以电动机的输出功率等于泵的轴功率。
即： 泵的轴功率N ＝电动机的输出功率，kw电动机的输出功率＝电动机的输入功率×电动机的效率。
泵的轴功率＝功率表的读数×电动机效率，kw 。
实验二 离心泵特性曲线的测定实验
实验二离心泵特性曲线的测定实验一实验内容测定一定转速下离心泵特性曲线二实验目的1 了解离心泵的结构特点, 熟悉并掌握离心泵的工作原理和操作方法。
2 掌握离心泵特性曲线的测定方法三基本原理离心泵特性, 通常与泵的结构、泵的转数以及所输送的液体有关, 影响因素很多, 只能采用实验的方法实际测定。
根据伯努利方程得到扬程的计算公式He=P2gρ−P1gρ+h0+u22−u122g式中,h-二测压点截面之间的垂直距离, m 此次实验中h=0P1-真空表处截面的绝对压力, Mpa；P2-压力表处截面的绝对压力, Mpa U1-泵进口管流速, m/s；U2-出口管流速, m/s；He-泵的实际扬程离心泵的效率为泵的有效功率与轴功率之比值: ŋ=NeN轴式中ŋ-离心泵的效率；Ne-离心泵的有效功率, kw；N轴-离心泵的轴功率, kw。
有效功率可按下式计算：Ne= HeQρg[W]输入电机的电能在转变为机械能时存在一定的损失, 因此工程上有意义的是测定离心泵的总效率：ŋ总=ŋ轴ŋ电在此次实验中ŋ总≈1实验时, 使泵在一定转速下运转, 测出对应于不同流量的扬程、电机输入功率、效率等参数值, 将所得数据整理后用曲线表示, 即得到泵的特性曲线。
四实验设计流量用涡轮流量计测定, 计算式为: Q=ｆ／ξ其中- Q流量, L/s；ｆ-流量计的转子频率；ξ-涡轮流量计的仪表系数电机功率采用数字仪表测量:N电=15*显示读数（kw）水的温度由温度计测定, 温度及安装在泵出口管路的上方五实验装置及流程主要设备: 离心泵, 循环水箱, 涡轮流量计, 流量调节阀, 压力表, 真空表, 温度计1-水槽 2-真空表 3-压力表 4-离心泵 5-功率表 6-温度计 7-涡轮流量计 8-控制阀设备及流程说明实验装置及流程如上图所示, 由离心泵和进出口管路、压力表、真空表、涡轮流量计、和调节控制阀组成测试系统。
试验物料为自来水, 为节约起见, 配置水箱循环使用, 由这次试验的装置可以看到实验开始时不需要灌泵, 流量通过控制阀调节, 通过涡轮流量计测量其大小。
离心泵特性曲线分析
·1·第一节 离心泵2-1-1 离心泵的工作原理离心泵的种类很多，但工作原理相同，构造大同小异。
其主要工作部件是旋转叶轮和固定的泵壳（图2-1）。
叶轮是离心泵直接对液体做功的部件，其上有若干后弯叶片，一般为4~8片。
离心泵工作时，叶轮由电机驱动作高速旋转运动（1000~3000r/min ），迫使叶片间的液体也随之作旋转运动。
同时因离心力的作用，使液体由叶轮中心向外缘作径向运动。
液体在流经叶轮的运动过程获得能量，并以高速离开叶轮外缘进入蜗形泵壳。
在蜗壳内，由于流道的逐渐扩大而减速，又将部分动能转化为静压能，达到较高的压强，最后沿切向流入压出管道。
在液体受迫由叶轮中心流向外缘的同时，在叶轮中心处形成真空。
泵的吸入管路一端与叶轮中心处相通，另一端则浸没在输送的液体内，在液面压力（常为大气压）与泵内压力（负压）的压差作用下，液体经吸入管路进入泵内，只要叶轮的转动不停，离心泵便不断地吸入和排出液体。
由此可见离心泵主要是依靠高速旋转的叶轮所产生的离心力来输送液体，故名离心泵。
离心泵若在启动前未充满液体，则泵内存在空气，由于空气密度很小，所产生的离心力也很小。
吸入口处所形成的真空不足以将液体吸入泵内，虽启动离心泵，但不能输送液体，此现象称为“气缚”。
所以离心泵启动前必须向壳体内灌满液体，在吸入管底部安装带滤网的底阀。
底阀为止逆阀，防止启动前灌入的液体从泵内漏失。
滤网防止固体物质进入泵内。
靠近泵出口处的压出管道上装有调节阀，供调节流量时使用。
2-1-2 离心泵的理论压头一、离心泵的理论压头从离心泵工作原理知液体从离心泵叶轮获得能量而提高了压强。
单位质量液体从旋转的叶轮获得多少能量以及影响获得能量的因素，可以从理论上来分析。
由于液体在叶轮内的运动比较复杂，故作如下假设：（1）叶轮内叶片的数目无限多，叶片的厚度为无限薄，液体完全沿着叶片的弯曲表面而流动。
无任何倒流现象；（2）液体为粘度等于零的理想液体，没有流动阻力。
离心泵的特性曲线
离心泵的特性曲线
离心泵是用于液体输送的工程设备，其具有流量、扬程、能量损耗等特性曲线。
离心泵的特性曲线，也叫性能曲线，是表示离心泵在不同工作条件下所取得的性能测试结果，其中包括流量曲线、扬程曲线、能量损失曲线等，可以根据这些曲线考查离心泵的性能情况。
1、流量曲线
流量曲线是离心泵性能曲线中最重要的一个曲线，它用抽水机的转速和流量的实验曲线做出来的，它表示离心泵在不同转速下输出的流量值。
流量曲线一般分为正端曲线和反比曲线。
正端曲线的表示，用抽水机的转速从低到高度和流量交点所构成的曲线，也说明着当抽水机转速提高1倍时，流量提高2倍。
反比曲线表示，流量与转速反比，当转速提高1倍时，流量减少1/2倍。
2、扬程曲线
扬程曲线表示离心泵在不同转速下所取得的扬程大小，即在1个固定的转速前提下，流量的增长会导致扬程的减小以及提高转速会带来扬程的增加。
从实际上来说，扬程曲线用于分析泵在不同转速下发出的压力，以及在设计离心泵的参数时的参照依据。
3、轴功率曲线
轴功率曲线是表示离心泵在不同情况下，轴承受的力和其产生的功率的相对大小的曲线，它可以用来检验泵的叶轮设计是否合理，以及它的效率，也可以用来加以改善泵的效率和能耗等。
4、能量损失曲线
能量损失曲线是表示泵在不同转速和扬程的情况下，其产生的能量损失的曲线。
能量损失曲线越平滑，表明扬程和流量在不同工况时的能量损失变化越不大，也就是泵的效率更高。
能量损失曲线可以用来预测离心泵的能耗情况，从而提高泵的性能。
离心泵的特性曲线知识介绍
离心泵的特性曲线知识介绍一、离心泵的特性曲线定义离心泵的扬程（H）、功率（P）、效率（η）与流量（qv）之间的关系曲线称为特性曲线。
其数值通常是指额定转数和标准状况（大气压101.325kPa，20℃清水）下的数值，可用实验测得。
二、下图为某型号离心水泵在转速n=2900r／min下用20℃清水测得的特性曲线，效率某型号离心水泵在转速n=2900r／min下用20℃清水测得的特性曲线，离心泵的特性曲线有3条，分别表示如下：（1）H-qv曲线表示H与qv的关系，通常H随qv的增大而减小。
不同型号的离心泵，H-qv曲线的形状有所不同。
有的离心泵)H-qv曲线较平坦，其特点是流量变化较大而压头变化不大；而有的泵H-qv 曲线陡降，当流量变动很小时扬程变化很大，适用于扬程变化大而流量变化小的情况。
（2）P-qv曲线表示P与qv 的关系，P随qv的增大而增大。
显然，当qv=0 时，P最小。
因此，启动离心泵时，应关闭出口阀，使电动机的启动电流减至最小，以保护电动机。
待转动正常后再开启出口阀，调节到所需的流量。
（3）η-qv曲线表示与qv的关系，开始η随qv的增大而增大，达到最大值后，又随qv的增大而下降。
曲线上最高效率点即为泵的设计工况点，在该点所对应的扬程和流量下操作最为经济。
实际生产中，泵不可能正好在设计工况点下运转，所以各种离心泵都规定一个高效区，一般取最高效率以下7％范围内为高效区。
工程上也将离心泵最高效率点定为额定点，与该点对应的流量称为额定流量。
三、离心泵的转速对特性曲线的影响离心泵的特性曲线是在一定转速n下测定的，当n改变时，泵的流量qv、扬程H及功率P也相应改变。
对同一型号泵、同一种液体，在效率η不变的条件下，扬程（H）、功率（P）、流量（qv）随n的变化关系如下式所示:qv2/qv1=n2/n1H2/H1=(n1/n2)2P2/P1=(n1/n2)3上式称为比例定律表达式。
当泵的转速变化小于20％时，效率基本不变。
离心泵特性曲线的测定实验报告
离心泵特性曲线的测定实验报告一、实验目的。
离心泵是一种常用的水泵，其性能参数对于工程设计和运行具有重要意义。
本实验旨在通过实验测定，了解离心泵的特性曲线，包括扬程、流量、效率等参数的关系，为离心泵的选型和运行提供依据。
二、实验原理。
离心泵是利用离心力将液体输送到一定高度或压力的机械设备。
其工作原理是通过叶轮的旋转产生离心力，使液体产生压力，从而实现液体的输送。
离心泵的性能参数主要包括扬程、流量和效率。
扬程是指泵能提供的最大扬程高度，流量是指单位时间内泵能输送的液体体积，效率是指泵的输液效率。
三、实验仪器和设备。
1. 离心泵。
2. 流量计。
3. 压力表。
4. 水槽。
5. 测量尺。
6. 实验台架。
四、实验步骤。
1. 将离心泵安装在实验台架上，并连接好进水管和出水管。
2. 将水槽中注满水，并打开进水阀门，使水槽中的水与泵相连通。
3. 打开离心泵，并逐渐打开出水阀门，记录下不同流量下的压力表读数。
4. 根据实验数据，绘制离心泵的特性曲线图，包括扬程-流量曲线和效率-流量曲线。
五、实验数据处理与分析。
根据实验数据，我们绘制了离心泵的扬程-流量曲线和效率-流量曲线。
通过分析曲线图，我们可以得出以下结论：1. 随着流量的增加，离心泵的扬程逐渐减小，这是由于泵的内部阻力和泵水的摩擦力增加导致的。
2. 在一定范围内，随着流量的增加，离心泵的效率也会增加，但当流量达到一定值后，效率会逐渐下降。
这是因为在低流量时，泵的内部损失较小，效率较高；而在高流量时，泵的内部损失增加，效率下降。
六、实验结论。
通过本次实验，我们对离心泵的特性曲线有了更深入的了解。
离心泵的扬程、流量和效率之间存在一定的关系，通过测定特性曲线，可以为离心泵的选型和运行提供依据。
同时，我们也了解到在实际工程应用中，需要根据具体情况选择合适的离心泵，以达到最佳的工作效果。
七、实验总结。
本次实验通过测定离心泵的特性曲线，加深了对离心泵工作原理和性能参数的理解，为今后的工程设计和运行提供了重要参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．根据数据绘制离心泵特性曲线（如图（2）所示）
目的：掌握离心泵特性曲线的绘制方法，实现离心泵的合理调节。
1．准备工作：
数据资料；坐标纸；直尺；曲线板；铅笔；橡皮
2. 操作步骤：
(1）按比例在坐标纸上绘制横、纵坐标，横坐标表示流量；纵坐标表示扬程H、轴功率N、泵功率η。
(2）绘制特性Q-H曲线：
1)将流量和扬程对应的数据点画在坐标纸上
2）将各点用平滑曲线连接起来
（3）绘制绘制特性Q-N曲线：
1)将流量和功率对应的数据点画在坐标纸上
2）将各点用平滑曲线连接起来
（4）绘制绘制特性Q-η曲线：
1)将流量和效率对应的数据点画在坐标纸上
2）将各点用平滑曲线连接起来
（5）绘制绘制特性Q- NPSHr曲线：
1)将流量和必需的气蚀余量对应的数据点画在坐标纸上
2）将各点用平滑曲线连接起来
（6）在曲线图上标注曲线名称：
Q-H曲线
Q-N曲线
Q-η曲线
Q-NPSHr曲线
（7）在曲线图上标出最佳工况点（效率η最大的点）
（8）完善图名，清洁图面（离心泵的特性曲线）
（9）回收工具，清理现场。
3．注意事项：
（1）坐标末端必须标出箭头
（2）连线必须是平滑曲线，不能是直线。
二．离心泵相关知识的介绍
1．主要部件：
1）包括叶轮和泵轴的旋转部件
2）由泵壳、填料函和轴承组成的静止部件
2．工作原理：
液体随叶轮旋转，在惯性离心力的作用下自叶轮中心被甩向外周并获得了能量，使流向叶轮外周的液体的静压强提高，流速增大。
液体离开叶轮进入蜗壳，因蜗壳内流道逐渐扩大而使流体速度减慢，液体的部分动能转换成静压能。
于是，具有较高压强的液体从泵的排出口进入排出管路，被输送到所需的管路系统。
图（1）离心泵结构示意图
3.主要性能参数
（1）流量（Q）:离心泵在单位时间送到管路系统的液体体积，常用单位为L/s 或m/h；
（2）压头（H）：离心泵对单位重量的液体所能提供的有效能量，其单位为m；
（3）效率（η）：由原动机提供给泵轴的能量不能全部为液体所获得，通常用效率来反映能量损失；
（4）轴功率（N）：[指离心泵的泵轴所需的功率，单位为W或kW 。
说明：η反映离心泵能量损失，包括：
容积损失：由于崩的泄漏所造成的损失。
一部份已获得能量的高压液体由叶轮出口处通过叶轮与泵壳间的缝隙或从平衡孔漏返回到叶轮入口处的低压区造成的能量损失。
水力损失：进入离心泵的粘性液体产生的摩擦阻力以及在泵的局部处因流速与方向改变引起的环流和冲击而产生的局部阻力。
机械损失：由泵轴与轴承之间、泵轴与填料函之间以及叶轮盖板外表面与液体之间产生的机械摩擦引起的能量损失。
4．特性曲线：
通常，离心泵的特性曲线由制造厂附于泵的样本或说明书中，是指导正确选择和操作离心泵的主要依据。
如下图（2）所示：
图（2）离心泵的特性曲线
（1）Q-H曲线：
表示泵的流量与压头的关系,是选择和使用泵的主要依据。
这种曲线有“陡降”、“平坦”、“驼峰”状之分。
平坦状曲线反映的特点是：在流量Q变化
较大时，扬程H变化不大；陡降状曲线反映的特点是：扬程变化较大时，流量变化不大；而驼峰状曲线容易发生不稳定现象。
在陡降、平坦、驼峰状曲线的右分支上，随着流量的增加，扬程均降低，反之亦然。
（2）Q-N曲线：
表示泵的流量与轴功率的关系，是合理选择原动机功率和操作启动泵的依据。
通常应按所需流量变化范围中的最大功率再加上一定的安全余量，选择原动机的功率大小。
泵启动应选在耗功最小的工况下进行，以减小启动电流，保护电机。
一般离心泵在流量Q=0工况下功率最小，故启动时应关闭排出管路上的调节阀。
（3）Q-η曲线：
表示泵的流量与效率的关系，是检查泵工作经济性的依据。
泵应尽可能在高效率区工作，通常效率最低点为额定点，一般该点也是设计工况点。
目前，一般取最高效率以下5%～8%范围内所对应的工况为高效工作区。
泵在铭牌上所标明的都是最高效率点下的流量、压头和功率。
离心泵产品目录和说明书上还常常注明最高效率区的流量、压头和功率的范围等。
（4）Q-NPSHr曲线：
表示泵的流量与必需气蚀余量的关系，是检查泵工作是否发生气蚀的依据。
通常是按最大流量下的NPSHr，考虑安全余量及吸入装置的有关参数来确定泵的安装高度。
在运行中应注意监控泵吸入口处的真空压力计读数，使其不超过允许的吸上真空度，以尽量防止气蚀。
说明：
1）离心泵的压头H一般是随流量Q的增大而下降，这是离心泵的一个重要特性。
2）离心泵的有效功率是指液体从叶轮获得的实际能量，通常用Ne表示，其可由泵的流量和扬程求得。
3）有效功率与轴功率的比值为离心泵的效率 ：
5．影响离心泵性能的因素：
（1）离心泵的转速对特性曲线的影响
比例定律：
注：转速< 20％时，η不变。
（2）离心泵的直径对特性曲线的影响
切割定律：
（3）液体粘度对特性曲线的影响
μ↑，Q、H ↓，N↑，η↓；
原因: 1) μ↑，hf↓ , H ↓；
2) μ↑ ,u ↓,V ↓；
3) μ↑,叶轮前后能量损失↑，N↑；
（4）液体密度对特性曲线的影响
由离心泵的基本方程可看出，离心泵的压头、流量均与液体的密度无关，说明离心泵特性曲线中的H—Q及η—Q曲线保持不变。
但离心泵所需的轴功率则随液体密度的增加而增加，即N—Q曲线要变。
6．离心泵的工作点：
图（3）离心泵工作点
7．离心泵的气蚀现象：
（1）发生机理：
离心泵运转时，液体在泵内的压力变化如图（4）所示。
流体的压力随着从泵入口到叶轮入口而下降，在叶片入口附近的K点上，液体压力最低。
此后，由于叶轮对液体做功，压力很快上升。
当叶轮叶片入口附近的压力Pk≤Pv时，液体就汽化，同时，还可能有溶解在液体内的气体逸出，它们形成许多气泡，当气泡随液体流到叶道内压力较高处时，外面的液体压力高出气泡内的汽化压力，则气泡会凝结溃灭形成空穴。
瞬间内周围的液体以极高的速度向空穴冲来，造成液体相互撞击，使局部的压力突然剧增，这不仅阻碍流体的正常流动，尤为严重的是，如果这些气泡在叶轮壁面附近溃灭，则液体就像无数的小弹头一样，连续撞击金属表面，撞击频率较高，金属表面会因冲击疲劳而剥裂。
若气泡内夹杂其他
某些活性气体,（如氧气），它们借助气泡凝结时放出的热量会形成热电偶并产生电解，对金属起电化学腐蚀的作用，更加加速了金属剥蚀的破坏速度。
上述这种液体汽化、凝结、冲击，形成高压、高温、高频冲击载荷，造成金属材料的机械剥裂与电化学腐蚀破坏的综合现象称为气蚀。
（说明：Pv为液体输送温度下的饱和蒸汽压力）。
图（4）离心泵内的压力变化
（2）气蚀的危害：
1）气蚀使过流部件被剥蚀破坏
2）气蚀使泵的性能下降
3）气蚀使泵产生噪声和振动
4）气蚀是水力机械高速发展的障碍
8．气蚀余量
（1）有效气蚀余量NPSHa
NPSHa指吸入液面上的压力水头在克服吸水管路装置中的流动损失并把水提高到的高度后，所剩余的超过汽化压头的能量。
富余量NPSHa越大，泵越不会发生气蚀。
说明：1）压力水头、几何安装高度、液体温度不变时，流量↑，NPSHa↓，则气蚀可能性↑。
2）在非饱和容器内，泵输送的液体温度↑，汽化压力↑，NPSHa↓，则气蚀可能性↑。
（2）泵必需的气蚀余量NPSHr
指自泵吸入口截面S-S到泵内压强最低点的总压降。
影响NPSHr的因素：泵吸入室，叶轮进口处的几何形状，流速大小。
NPSHr越小，泵的防气蚀性能越好。
NPSHr通常由泵制造厂通过实验测出。
（3）临界气蚀余量NPSHc
（4）允许气蚀余量[NPSH]
说明：1）NPSHa＞NPSHr时，泵不发生气蚀。
2）NPSHa =NPSHr时，泵开始发生气蚀。
3）NPSHa＜NPSHr时，泵严重气蚀。
9.离心泵运行工况的调节方法（详见«过程流体机械»）
（1）改变泵特性曲线的调节
1）转速调节
2）切割叶轮外径调节
3）改变前置导叶叶片调节
4）改变半开式叶轮叶片端部间隙的调节
5）泵的串联或并联调节
（2）改变装置特性曲线的调节（管网特性曲线）
1）闸阀调节
2）液位调节
3）旁路分流调节。
