贴片元件焊接方法

贴片元件焊接方法

贴片元件焊接方法随着电子产品的不断发展,贴片元件已经成为现代电子产品中必不可少的部件。

贴片元件的小尺寸、轻量化、高性能以及高可靠性,成为现代电子产品的重要特性。

在贴片元件的生产过程中,焊接技术是至关重要的一步。

本文将介绍贴片元件的焊接方法,包括手工焊接、波峰焊接和热风烙铁焊接。

一、手工焊接手工焊接是一种比较简单的焊接方式,适用于小批量、多品种的生产。

手工焊接需要使用焊锡丝和烙铁,将焊锡丝熔化后涂在焊点上,再用烙铁加热焊点,使其与焊盘相连。

手工焊接的优点是成本低,操作简单,适用于小批量生产。

缺点是焊接过程需要人工操作,容易出现焊接不良的情况,影响产品的质量和可靠性。

二、波峰焊接波峰焊接是一种自动化的焊接方式,适用于大批量、单一品种的生产。

波峰焊接需要使用波峰焊接机,将焊点浸入焊锡浆中,通过波峰的高低调整焊锡的液面高度,使焊点与焊盘相连。

波峰焊接的优点是生产效率高,焊接质量稳定,适用于大批量生产。

缺点是设备成本高,需要较长的调试时间,不适用于小批量生产。

三、热风烙铁焊接热风烙铁焊接是一种介于手工焊接和波峰焊接之间的焊接方式,适用于中等规模、多品种的生产。

热风烙铁焊接需要使用热风枪和烙铁,将焊点加热至适当温度后,将焊锡丝熔化后涂在焊点上,使其与焊盘相连。

热风烙铁焊接的优点是操作简单,适用于多品种生产,焊接质量良好。

缺点是设备成本较高,需要较长的热风加热时间,不适用于大批量生产。

总之,贴片元件的焊接技术是电子产品制造中至关重要的一环。

不同的焊接方式适用于不同的生产规模和品种,企业需要根据实际情况选择合适的焊接方式,提高生产效率和产品质量。

贴片式元器件的焊接技巧,详细教程

贴片式元器件的焊接技巧,详细教程

贴片式元器件的焊接技巧,详细教程贴片式元器件一般包括贴片电阻器、贴片电容器、贴片电感器、贴片二极管、贴片晶体管和贴片集成电路等。

其中贴片电阻器、贴片电容器、贴片电感器、贴片二极管、贴片晶体管等的焊接方法基本相同,而贴片集成电路的则有所不同。

下面分别介绍这些贴片元器件的焊接方法。

焊接贴片电阻器贴片电阻器一般耐高温性能较好,可以采用热风枪进行焊接。

在使用热风枪焊接时,温度不要太高,时间不要太长,以免损坏相邻元器件或使电路板另一面的元器件脱落;风量不要太大,以免吹跑元器件或使相邻元器件移位。

焊接贴片电阻器的方法如下:1)首先将热风枪的温度开关调至5级,风速调至2级,然后打开热风枪的电源开关,如图1-39所示。

图1-39 调节热风枪2)用镊子夹着贴片元器件,然后将电阻器的两端引脚蘸少许焊锡膏。

3)将电阻器放在焊接位置,然后将热风枪垂直对着贴片电阻器加热,如图1-40所示。

4)加热3s,待焊锡熔化后停止加热,然后用电烙铁给元器件的两个引脚补焊,加足焊锡,如图1-41所示。

图1-40 加热电阻器图1-41 焊好的电阻器【提示】对于贴片电阻器的焊接一般不用电烙铁,因为用电烙铁焊接时,由于两个焊点的焊锡不能同时熔化可能焊斜;另一方面,在焊第二个焊点时,由于第一个焊点已经焊好,如果下压第二个焊点,可能会损坏电阻器或第一个焊点。

拆焊这类元件时,要用两个电烙铁同时加热两个焊点使焊锡熔化,在焊点熔化状态下用电烙铁尖向侧面拨动使焊点脱离,然后用镊子取下。

焊接贴片电容器对于普通贴片电容器(表面颜色为灰色、棕色、土黄色、淡紫色和白色等),焊接的方法与焊接贴片电阻器相同,可参考贴片电阻器的焊接方法,这里不再赘述。

对于上表面为银灰色、侧面为多层深灰色的涤纶贴片电容器和其他不耐高温的电容器,不能用热风枪加热,而要用电烙铁进行焊接,用热风枪加热可能会损坏电容器。

具体焊接方法如下:1)首先在电路板的两个焊点上涂上少量焊锡,然后用电烙铁加热焊点,当焊锡熔化时迅速移开电烙铁,这样可以使焊点光滑,如图1-42所示。

(整理)贴片元件的焊接方法

(整理)贴片元件的焊接方法

贴片元件的DIY焊接过程

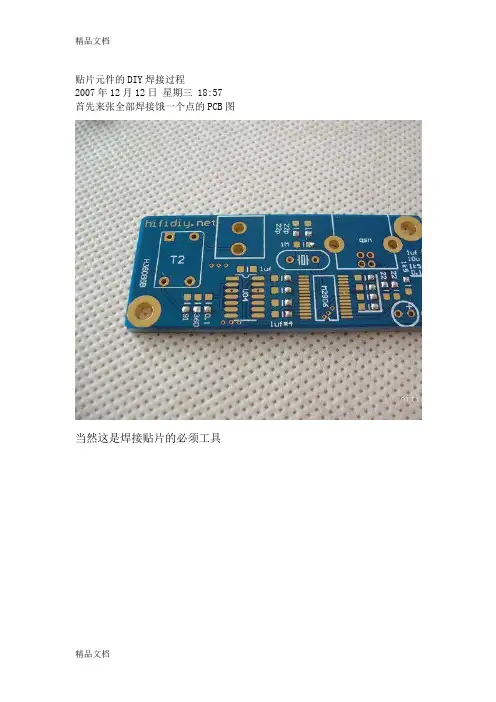

2007年12月12日星期三 18:57 首先来张全部焊接饿一个点的PCB图
当然这是焊接贴片的必须工具
这个是准备焊接的DD(晕倒,稍不小心会不见)
夹一个的姿势
先用烙铁加热焊点
然后夹个贴片马上过去
等贴片固定后焊接另外一边!
晕倒,最恐怖的IC到啦!这个DD比8414还小,太密集啦!焊接这个DD有很大的难度!仔细琢磨后觉得只能采用SJW38版主的方案!先在PCB上固定贴片IC的一个脚
然后大规模全部堆满脚!成了这个样子
然后找跟细铜丝和松香
象拉丝苹果
放到IC脚上!
看下面的图片恐怖吧!用铜丝吸锡后是这个效果!-------好难看!
接着来!
下面这2个DD可以必须的物品(我还差个注射器)---使用酒精的基本原因是.酒精能溶解松香
把酒精倒到一个小盖中(如果你找不到盖就自扁,顺便推荐一下就是龟苓膏的盖子好象不错!)
把焊接好的DD放进去,然后用棉签清洗!
你会发现松香很块就会融化而不见!
做点结尾工作
把IC拿起来后酒精会自动挥发!(在此特别提醒,因为我没有使用医用注射器,使用注射器效果会更好,因为使用注射器清洗不会有残留松香)
完成的样子
转自HIFIDIY。

贴片元件的手工焊接

贴片元件的手工焊接

贴片元件的手工焊接当印制板上含有贴片类元器件时且采用手工焊接的方式时,焊接时按以下操作方法进行。

1.工具及材料15W-20W电烙铁、锥形尖头烙铁头、镊子、φ1.0mm焊锡丝、防静电手镯、高温海绵、放大镜、毛刷、清洗剂2. 焊接要求:2.1 当印制板上面同时含有贴片类器件和接插类器件时,应该先焊接贴片类器件,再焊接其它接插类器件。

2.2 焊接贴片类器件时应遵循:先焊接贴片集成类器件,再焊接贴片三极管、电阻、电容类器件。

2.3 焊接贴片器件时一定要注意器件的方向和极性。

2.4 矩形器件:理想末端焊点宽度等于元件末端可焊宽度或焊盘宽度如图1,元件可焊部分与焊盘重叠J部分如图2。

图1 图 22.5 柱形器件:理想末端焊点等于或大于元件直径宽W或焊盘宽度P如图3,侧面焊点长度D等于元件可焊端长度T或焊盘长度S如图4。

图3 图 42.6 三极管类:三个管脚应处于焊盘的中心位置如图5,三极管的引脚超出焊点的部份须小于或等于引脚宽度的1/2,若大于1/2则不合格如图6。

图5 图62.7 集成类:引脚的正面、侧面吃锡良好;引脚与焊点间呈现弧面焊锡带;引脚的轮廓清晰可见;焊锡需盖至引脚厚度的1/2或0.3mm以上如图7、8。

图7 图83. 焊接方法步骤 3.1 焊接前操作人员应做好防静电措施:佩戴带防静电手镯或使用静电消除仪释放身体上的静电后,方可进行焊接。

3.2 在焊接前应对要焊的PCB 进行检查,确保其干净。

3.3 然后在贴片元器件的足迹铜箔上镀锡,镀锡时,先使烙铁头接触该铜箔处一秒钟,而后将焊锡放在受热的足迹铜箔处,当焊剂在铜箔处流动时,立即拿掉焊锡和烙铁,然后再对下一个足迹铜箔镀锡,完毕,做仔细检查。

注意:镀锡时不能太薄或太厚,如太厚易使贴片元件翘起,太薄则焊接不牢固。

3.4 镀锡检查完毕后,用镊子夹住待焊的元件(电阻、电容、二极管、三极管类贴片),将其放在印制板上相应的足迹铜箔上,然后将烙铁尖头接触贴片元件的足迹铜箔,当其上的镀锡熔化后,立即抬起烙铁,待焊剂冷却。

贴片元件焊接方法

贴片元件焊接方法

贴片元件焊接方法一、焊接数字电路小板的方法和要点所谓之,磨刀不误砍柴功,行家一出手就知有没有。

对于一个合格的维修工来说,不仅要有过硬的技术,还要有一手漂亮的焊锡技术,特别在数字电路小板的维修中,如果焊接技术不过关的话,不但修不好小板,更有可能造成小板的报废,下面我向大家简要介绍焊接数字电路小板的方法和应注意的几个问题。

我们焊接数字电路小板的原理就是利用液体独有的一种特征:“表面张力”,那就是在液体的表面会形成一种张力,将液体的表面向四周伸展。

添加松香的目的,一是助焊,其二就是增加焊锡的表面张力。

焊接小板时,我们一定要保证IC的脚上有足够的松香。

有些师傅在维修时,往往喜欢在IC的脚上来回不停的焊,结果造成IC的脚不但没能焊好,还造成联焊、还将底板的铜皮给烧化掉,从而造成整个小板的报废,有些师傅在问,如果只加松香不加锡能拖开焊锡吗?刚刚讲到,松香不仅是助焊剂,又同时具有增加表面张力的作用,所以说,我们应掌握好这一规律,只加锡而不加松香,焊锡的流动性不大,表面张力不够大,拉不开焊锡的表面,所以也无法焊好元件,更不谈焊接漂亮了,只加松香,少加焊锡,有可能能够将IC脚上的焊锡拖开,但比较困难,没有焊锡只有松香,松香很快就烧焦、碳化,在IC的脚上结成一种碳渣,因此也很难焊好,只有加上足够的焊锡和适量的松香,可以起到受热均匀,保护到IC不被烫坏,起到保护的作用,同时,足够的焊锡还可以防止假焊的产生。

二、数字电路小板焊接的直接和间接方法1、直接方法是我们常用的一种方法,根据使用的工具,我们也要采取不同的方法。

我们常用的恒温烙铁,烙铁头有扁嘴、斜口、尖头等几种,尖嘴是用来焊小面细密的零件,在焊接IC时,一般都用不上;扁嘴烙铁头焊接的基本方法:烙铁嘴与IC脚平行,烙铁手柄朝下倾斜,小板要求竖立,并让小板上端朝自己一方倾斜一定的夹角,这样做的目的,主要是为了防止焊止焊锡掉落时,掉到其下面的元件上面,如果小板保持直立,而不让上方朝自己一边倾斜的话,焊锡随着流下来,很有可能流到下边元器件上边,造成其它的元件短路,另外,小板保持一定的倾斜角度之外,还要让IC的边保持一种斜坡状态,这样,焊锡可以顺着IC的脚从高处流向低处,这样我们就可以轻松的把IC焊好了。

贴片电子元器件手工焊接技巧

贴片电子元器件手工焊接技巧

贴片电子元器件手工焊接技巧一、焊接贴片元件需要的常用工具1. 电烙铁常使用尖锥形烙铁头,因为在焊接管脚密集的贴片芯片的时候,能够准确方便的对某一个或某几个管脚进行焊接。

2. 焊锡丝好的焊锡丝对贴片焊接很重要,在焊接贴片元件的时候,尽可能的使用细的焊锡丝(Φ0.6mm以下),这样容易控制给锡量,从而不用浪费焊锡和吸锡的麻烦。

3. 镊子镊子的主要作用在于方便夹起和放置贴片元件,例如焊接贴片电阻的时候,就可用镊子夹住电阻放到电路板上进行焊接。

镊子要求前端尖而且平以便于夹元件。

另外,对于一些需要防止静电的芯片,需要用到防静电镊子。

4. 吸锡带焊接贴片元件时,很容易出现上锡过多的情况。

特别在焊密集多管脚贴片芯片时,很容易导致芯片相邻的两脚甚至多脚被焊锡短路。

此时,传统的吸锡器是不管用的,这时候就需要用到编织的吸锡带,如果没有也可以拿电线中的铜丝来代替。

5. 松香松香是焊接时最常用的助焊剂了,因为它能析出焊锡中的氧化物,保护焊锡不被氧化,增加焊锡的流动性。

在焊接贴片元件时,松香除了助焊作用外还可以配合铜丝可以作为吸锡带用。

6. 焊锡膏在焊接难上锡的铁件等物品时,可以用到焊锡膏,它可除去金属表面的氧化物,其具有腐蚀性。

在焊接贴片元件时,有时可以用来“吃”焊锡,让焊点亮泽与牢固。

7. 热风枪热风枪是利用其枪芯吹出的热风来对元件进行焊接与拆卸的工具。

其使用的工艺要求相对较高。

从取下或安装小元件到大片的集成电路,都可以用到热风枪。

在不同的场合,对热风枪的温度和风量等有特殊要求,温度过低会造成元件虚焊,温度过高会损坏元件及线路板。

风量过大会吹跑小元件。

对于普通的贴片焊接,可以不用到热风枪,在此不做详细叙述。

8. 放大镜对于一些管脚特别细小密集的贴片芯片,焊接完毕之后需要检查管脚是否焊接正常、有无短路现象,此时用人眼是很费力的,因此可以用到放大镜,从而方便可靠的查看每个管脚的焊接情况。

9. 酒精在使用松香作为助焊剂时,很容易在电路板上留下多余的松香。

表面贴片元件的手工焊接技巧

表面贴片元件的手工焊接技巧

表面贴片元件的手工焊接技巧工具1 普通温控烙铁(最好带ESD保护)2 酒精3 脱脂棉4 镊子5 防静电腕带6 焊锡丝7 松香焊锡膏8 放大镜9 吸锡带(选用)10 注射器(选用)11 洗板水(选用)12 硬毛刷(选用)13 吹气球(选用)14 胶水(选用)说明:1 电烙铁的烙铁头不一定要很尖的那种,但焊接的时候一定要将烙铁头擦干净再用。

温控烙铁的焊台上有海绵,倒点水让海绵泡起来,供擦烙铁头用。

2 防静电腕带据挑战者的说法可以用优质导线代替。

我的做法是:将2米左右同轴电缆的两头剥皮露出里面的铜芯,铜芯长度约25厘米。

剥皮的时候不要破坏同轴电缆的屏蔽铜线,将屏蔽铜线压扁可以代替吸锡带用!3 买不到松香焊锡膏的话,也可以将固体松香溶解到酒精中代替。

6 焊锡丝不必很细,1.0mm的即可。

以前以为焊锡丝要很细就买了0.5mm的,现在觉得用这种方法没有必要。

7 放大镜最小为4倍,头戴式和台式都可以,我用的是台式放大镜(里面带日光灯)。

8 吹气球的具体名字我不太清楚,我用的是带尖嘴的橡皮小球,用来使酒精快速蒸发。

操作步骤1 将脱脂棉团成若干小团,大小比IC的体积略小。

如果比芯片大了焊接的时候棉团会碍事。

2 用注射器抽取一管酒精,将脱脂棉用酒精浸泡,待用。

3 电路板不干净的话,先用洗板水洗净。

将电路板焊接芯片的地方涂上一点点胶水,用于粘住芯片。

4 将自制的防静电导线戴到拿镊子的那只手腕上,另一端放于地上。

用镊子(最好不要用手直接拿芯片)将芯片放到电路板上,目视将芯片的引脚和焊盘精确对准,目视难分辨时还可以放到放大镜下观察有没有对准。

电烙铁上少量焊锡并定位芯片(不用考虑引脚粘连问题),定为两个点即可(注意:不是相邻的两个引脚)。

5 将适量的松香焊锡膏涂于引脚上,并将一个酒精棉球放于芯片上,使棉球与芯片的表面充分接触以利于芯片散热。

6 擦干净烙铁头并蘸一下松香使之容易上锡。

给烙铁上锡,焊锡丝融化并粘在烙铁头上,直到融化的焊锡呈球状将要掉下来的时候停止上锡,此时,焊锡球的张力略大于自身重力。

贴片元件焊接方法

贴片元件焊接方法

贴片元件焊接方法1、在焊接之前先在焊盘上涂上助焊剂,用烙铁处理一遍,以免焊盘镀锡不良或被氧化,造成不好焊,芯片则一般不需处理。

2、用镊子小心地将QFP芯片放到PCB板上,注意不要损坏引脚。

使其与焊盘对齐,要保证芯片的放置方向正确。

把烙铁的温度调到300多摄氏度,将烙铁头尖沾上少量的焊锡,用工具向下按住已对准位置的芯片,在两个对角位置的引脚上加少量的焊锡,仍然向下按住芯片,焊接两个对角位置上的引脚,使芯片固定而不能移动。

在焊完对角后重新检查芯片的位置是否对准。

如有必要可进行调整或拆除并重新在PCB板上对准位置。

3、开始焊接所有的引脚时,应在烙铁尖上加上焊锡,将所有的引脚涂上焊锡使引脚保持湿润。

用烙铁尖接触芯片每个引脚的末端,直到看见焊锡流入引脚。

在焊接时要保持烙铁尖与被焊引脚并行,防止因焊锡过量发生搭接。

4、焊完所有的引脚后,用助焊剂浸湿所有引脚以便清洗焊锡。

在需要的地方吸掉多余的焊锡,以消除任何可能的短路和搭接。

最后用镊子检查是否有虚焊,检查完成后,从电路板上清除助焊剂,将硬毛刷浸上酒精沿引脚方向仔细擦拭,直到焊剂消失为止。

5、贴片阻容元件则相对容易焊一些,可以先在一个焊点上点上锡,然后放上元件的一头,用镊子夹住元件,焊上一头之后,再看看是否放正了;如果已放正,就再焊上另外一头。

如果管脚很细在第2步时可以先对芯片管脚加锡,然后用镊子夹好芯,在桌边轻磕,墩除多余焊锡,第3步电烙铁不用上锡,用烙铁直接焊接。

当我们完成一块电路板的焊接工作后,就要对电路板上的焊点质量的检查,修理,补焊。

符合下面标准的焊点我们认为是合格的焊点:(1)焊点成内弧形(圆锥形)。

(2)焊点整体要圆满、光滑、无针孔、无松香渍。

(3)如果有引线,引脚,它们的露出引脚长度要在1-1.2MM之间。

(4)零件脚外形可见锡的流散性好。

(5)焊锡将整个上锡位置及零件脚包围。

不符合上面标准的焊点我们认为是不合格的焊点,需要进行二次修理。

(1)虚焊:看似焊住其实没有焊住,主要原因是焊盘和引脚脏,助焊剂不足或加热时间不够。

贴片元件的DIY焊接过程图解

贴片元件的DIY焊接过程图解

贴片元件的DIY焊接过程图解本文转自我爱方案网论坛贴片元器件因其体积特别小所以很难用电烙铁按普通元器件那样百接焊接。

而需要用特殊的焊锡膏进行焊接。

业余条件下焊接贴片元件可到市场上购买贴片焊锡膏,现在市场上常见的有两种,一种是已调好的焊锡膏,商标为“神焊”,另一种是由锡膏和调和剂调兑而成的焊锡膏,商标为“大眼牌”。

焊接的方法是:把贴片元器件放在焊盘上,然后在元件引脚和焊盘接触处涂抹上调好的贴片焊锡膏(注意涂抹的不要太多以防短路),然后用20W内热式电烙铁给焊盘和贴片元件连接处加热(温度应在220~230℃),看到焊锡熔化后即可拿开电烙铁,待焊锡凝固后焊接就完成。

焊接完后可用镊子夹一夹被焊贴片元件看有无松动,无松动(应该是很结实的)即表示焊接良好,如有松动应重新抹点贴片焊锡膏重新按上述方法焊接。

下面就图文并茂地给大家示范如何对贴片元件进行焊接。

描述:首先来张全部焊接一个点的PCB图图片:1描述:当然这是焊接贴片的必须工具图片:2.jpg描述:这个是准备焊接的DD(晕倒,稍不小心会不见)图片:3.jpg描述:夹一个的姿势图片:4.jpg描述:先用烙铁加热焊点图片:5.jpg描述:然后夹个贴片马上过去图片:6.jpg描述:等贴片固定后焊接另外一边!图片:7.jpg描述:倒,最恐怖的IC到啦!这个DD比8414还小,太密集啦!焊接这个DD有很大的难度!仔细琢磨后觉得只能采用SJW38版主的方案!先在PCB上固定贴片IC的一个脚图片:8.jpg描述:然后大规模全部堆满脚!成了这个样子图片:9.jpg图片:10.jpg描述:然后找跟细铜丝和松香图片:11.jpg描述:象拉丝苹果图片:12.jpg图片:13.jpg描述:放到IC脚上!图片:14.jpg描述:看下面的图片恐怖吧!用铜丝吸锡后是这个效果!-------好难看!图片:15.jpg描述:下面这2个DD可以必须的物品(我还差个注射器)---使用酒精的基本原因是.酒精能溶解松香图片:16.jpg描述:把酒精倒到一个小盖中(如果你找不到盖就自扁,顺便推荐一下就是龟苓膏的盖子好象不错!)图片:17.jpg描述:把焊接好的DD放进去,然后用棉签清洗!图片:18.jpg描述:你会发现松香很块就会融化而不见!图片:19.jpg描述:做点结尾工作图片:20.jpg描述:把IC拿起来后酒精会自动挥发!(在此特别提醒,因为我没有使用医用注射器,使用注射器效果会更好,因为使用注射器清洗不会有残留松香)图片:21.jpg描述:完成的样子图片:22.jpg。

贴片焊接步骤及技巧详解

贴片焊接步骤及技巧详解

贴片元件以体积小、便于维护、性能好的优势,受到越来越多人的喜爱,现在许多电路板都使用了贴片元件,但是对于贴片焊接大家却了解甚少。

大家可能认为它的焊接工艺需要十分精细的专业水平才行,其实只要掌握合适的工具和知识,就可以轻轻松松上手焊接啦!第一步:清洁和固定印刷电路板(PCB)焊接之前应该先对PCB的表面进行清洁和检查,用干净的清洁布擦拭上面的手印和灰尘,保持表面的干净整洁,从而不影响上锡层。

手印会产生有油性物质,所以不能保证锡和焊盘之间的衔接。

第二步:焊接固定贴片元件这是最重要的步骤,元件固定的方法一般分为单脚固定和多脚固定。

单脚固定是用于管教数目少的贴片元件,一般为2~5个,方法是现在板上对一个焊盘上锡,然后用镊子夹着贴片元件放到安装的位置上并且抵住电路板,同时用右手拿着烙铁融化焊锡将引脚焊好,当元件不会动的时候就可以松开镊子了。

多脚固定是针对管脚多的贴片元件,一般是5个以上,方法是先焊接固定好一个管脚后再对对面的管脚进行焊接,这里要注意管脚一定要对齐焊盘。

第三步:用拖焊法焊接剩下管脚在固定好元件之后,就可以对剩下的管脚进行焊接啦。

这里大家可以采取拖焊的方法,当保证好没有所有的引脚和焊盘连接好了之后,就可以在一侧的管脚上锡,然后用烙铁将焊锡融化,融化的焊锡可以流动,此时将板子合适的倾斜,从而将多余的焊锡弄掉。

第四步:清除多余的焊锡在拖焊的时候可能会造成管脚短路,这时就需要使用专用的吸锡带吸取多余的焊锡,向吸锡带中加入助焊剂后紧贴焊盘,然后用烙铁放在吸锡带上,当它被加热到要吸附焊盘上的焊锡纸融化后,轻轻从焊盘的一端向另一端拖拉,多余的焊锡就被吸进吸锡带中了。

第五步:清理元件焊接处最后贴片焊接好了之后,可以用棉签沾着酒精擦拭焊接处周围,注意控制好酒精的使用量,而且擦拭的力度不要太大,也不要太小,能让残余物去除就行了。

贴片焊接不难,只要大家好好学习并且勤加练习,就能够把握好焊接的手法,最后总结一下过程,主要是清理、固定、焊接、清理,四步流程看似简单,其中要注意的细节很多,大家要多多用心。

如何焊接贴片元件

如何焊接贴片元件

如何焊接贴片元件贴片元件的焊接原则在前面已经作了说明,下面具体说说如何焊接贴片元件:贴片元件的总体焊接方法是:先固定,后焊接。

由于贴片元件没有固定孔,如果不先固定的话,焊接的时候容易导致元件移位,所以焊接前需要先将元件固定。

一、贴片电阻、电容等两脚贴片元件的焊接1、贴片电阻、电容等两脚贴片元件焊接前,先用烙铁在电路板上电阻等两脚元件的一个焊盘上焊一点锡(在哪一个焊盘上焊锡依据个人焊接习惯,我比较喜欢先在右边焊盘镀锡,这样比较符合焊接习惯),也可以将板子上所有的两脚贴片元件的一个焊盘镀锡,这样比较省事;2、在一个焊盘上镀完锡后,用镊子夹住电阻等两脚元件在对应的焊盘上摆正位置,用烙铁将元件的一端焊接到焊盘的镀锡一端,然后拿着焊锡丝将另一端焊住。

一种比较省时省力的方法是:先将所有两脚元件的一端固定在相应位置的镀锡焊盘上,然后在同一焊接另一端引脚;3、焊接时候要注意时间和力度,用力过大或者焊接时间过长会让对面的焊锡也融化了,这样容易导致元件移位。

二、贴片三极管的焊接贴片三极管有3个焊接引脚,焊接时同样先将一个焊盘镀锡,然后固定住三极管的一个引脚,接着焊接另外两个引脚,由于贴片三极管的引脚比较细,很容易一起变形或折断,所以焊接时一定要小心,不要用力过度。

三、引脚数在4个以上、引脚间距比较大的贴片元件的焊接1、同样的,先用烙铁在元件一个引脚的焊盘上镀锡,用镊子夹住元件,摆正位置,然后固定元件(一般是现在元件四角的其中一个引脚上镀锡,然后固定);2、一手拿着焊锡丝,另一只手拿着烙铁,分别固定剩余的3个角,焊接的时候注意焊接力度,千万不要然元件移位,四个角都固定后,再焊接的时候,元件就不会发生移位了;3、一手拿着焊锡丝,另一只手拿着烙铁,焊接剩下的引脚,这时候最好采用尖头烙铁;4、焊接完所有引脚后,检查各个引脚之间是否有短路的情况,如果有,则用烙铁从两个引脚之间慢慢划过,这样让多余的焊锡吸附到烙铁上,从而消除短路。

贴片元件的焊接详细步骤

贴片元件的焊接详细步骤

贴片元件的焊接详细步骤可以看出该示波器大量使用了贴片元件,以求体积小和制作方便。

对于贴片元件,可能有不少人仍感到畏惧,特别是部分初学者,觉得它不象传统的引线元件那样易于把握。

这可能与我们目前国内多数电子制作资料仍以引线元件为主有关,但这是一种错觉。

在这里我们先谈谈贴片元件的好处,手工焊接需要的工具和基本焊接方法。

贴片元件的好处贴片元件与引线元件相比有着许多好处。

体积小重量轻自不必说,从制作和维修的角度看,贴片元件比引线元件容易焊接,容易拆卸,也容易保存和邮寄。

做过的朋友都知道,引线元件的拆卸是比较麻烦的,特别是在两层以上的PCB 板上,哪怕是只有两只引脚,拆下来也很容易损坏电路板,多引脚的就更不用说了。

而拆卸贴片元件就容易多了,不光两只引脚容易拆,即使一、二百只引脚的元件多拆几次也可以不损坏电路板。

说到容易保存请看下面的照片,数万只零件可以放在一个夹子里,取放都很方便,若换成相应的引线元件会是怎样?贴片元件的另一个好处是便于替换,因为许多电阻、电容和电感都有相同的封装尺寸,同一个位置可以根据需要装上电阻、电容或电感,增加了设计调试电路的灵活性。

贴片元件还有一个很重要的好处,那就是提高了电路的稳定性和可靠性,对于制作来说就是提高了制作的成功率。

这是因为贴片元件没有引线,从而减少了杂散电场和杂散磁场,这在高频模拟电路和高速数字电路中尤为明显。

可以说,只要你一旦适应和接受了贴片元件,除了不得已,你可能再也不想用引线元件了。

焊接贴片元件需要的工具对于搞电子制作来说,最关心的是贴片元件的焊接和拆卸。

要有效自如地进行贴片元件的焊接拆卸,关键是要有适当的工具。

幸好,对于爱好者来说,这些工具并不难找,也不昂贵,下面是一些最基本的工具。

镊子搞电子制作的都有镊子,但这里要的是比较尖的那一种,而且必须是不锈钢的,这是因为其他的可能会带有磁性,而贴片元件比较轻,如果镊子有磁性则会被吸在上面下不来,令人讨厌。

烙铁大家都有烙铁,这里也是要比较尖的那一种(尖端的半径在1mm 以内),烙铁头当然要长寿的。

贴片元器件焊接技巧

贴片元器件焊接技巧

贴片元器件焊接技巧随着时代和科技的进步,现在的越来越多电路板的使用了贴片元件。

贴片元件以其体积小和便于维护越来越受大家的喜爱。

但对于不少人来说,对贴片元件感到“畏惧”,特别是对于部分初学者,因为他们认为自己不具备焊接元件的能力,觉得它不像传统的直插元件那样易于焊接把握,其实这些担心是完全没有必要的。

读者可以使用合适的工具和掌握一些手工焊接贴片的知识,很快就会成为焊接贴片元件的专家。

一、使用贴片元件的好处首先我们来了解贴片元件的好处。

与引线元件相比,贴片元件有许多好处。

第一方面:体积小,重量轻,容易保存和邮寄。

如常用的贴片电阻0805封装或者0603 封装比我们之前用的直插电阻要小上很多。

几十个直插电阻就可以装满一袋子但换成贴片电阻的话足以装好几千个甚至上万个。

当然,这是在不考虑其所能承受最大电流情况下的。

第二方面:贴片元件比直插元件容易焊接和拆卸。

贴片元件不用过孔,用锡少。

直插元件最费事也最伤神的就是拆卸,做过的朋友都有这个体会,在两层或者更多层的PCB 板上,哪怕是只有两个管脚,拆下来也不太容易而且很容易损坏电路板,多引脚的就更不用说了。

而拆卸贴片元件就容易多了,不光两只引脚容易拆,即使一、二百只引脚的元件多拆几次也可以不损坏电路板。

第三方面:贴片元件还有一个很重要的好处,那就是提高了电路的稳定性和可靠性,对于制作来说就是提高了制作的成功率。

这是因为贴片元件体积小而且不需要过孔,从而减少了杂散电场和杂散磁场,这在高频模拟电路和高速数字电路中尤为重要。

综述所说,笔者可以负“责任”的说,只要你一旦适应和接受了贴片元件,除非不得已的情况,你可能再也不想用直插元件了。

二、焊接贴片元件需要的常用工具在了解了贴片元件的好处之后,让我们来了解一些常用的焊接贴片元件所需的一些基本工具(见图1)。

图1 手工焊接贴片元件所用到常用工具1. 电烙铁手工焊接元件,这个肯定是不可少了。

在这里向大家推荐烙铁头比较尖的那种,因为在焊接管脚密集的贴片芯片的时候,能够准确方便的对某一个或某几个管脚进行焊接。

贴片电阻焊接步骤

贴片电阻焊接步骤

贴片电阻焊接步骤
嘿,朋友们!今天咱来聊聊贴片电阻焊接那点事儿。

你可别小瞧这小小的贴片电阻,它就像电路里的小精灵,虽然个头不大,作用可不小呢!要把它焊接好,那也是有讲究的。

先准备好工具,就像战士上战场得拿好自己的武器一样。

电烙铁、焊锡丝、镊子,一个都不能少。

电烙铁就像是我们的画笔,要温度合适才能画出漂亮的“焊缝”。

然后呢,得把电路板清理干净,就跟我们洗脸一样,干干净净的才能开始干活呀。

把贴片电阻放上去,位置要摆得正正的,可不能歪七扭八的。

接下来,就是焊接的关键时刻啦!用电烙铁轻轻触碰焊盘和贴片电阻的引脚,哎呀,就像是给它们牵红线一样,让它们紧紧相连。

这时候焊锡丝就该上场啦,让它慢慢融化,均匀地覆盖在焊接的地方。

你看,这不就像给它们盖了一层温暖的小被子嘛。

焊接的时候可不能着急,要慢慢来,就像绣花一样,得有耐心。

要是太着急了,一不小心就可能把焊盘给烫坏了,那可就得不偿失啦。

焊接完了也别着急收工呀,还得检查检查。

看看焊点是不是饱满光滑,有没有虚焊、短路啥的。

这就好像我们做完作业要检查一遍一样,可不能马马虎虎的。

要是发现有问题,别慌!就像我们写错字了可以擦掉重写一样,用吸锡器把多余的焊锡吸走,重新再来一遍。

你说这焊接贴片电阻像不像一场小小的战斗呀?我们就是指挥战斗的将军,每一个步骤都要精心策划,不能有丝毫差错。

总之呢,焊接贴片电阻虽然不是什么难事,但也需要我们认真对待。

只要我们用心去做,就一定能把这些小精灵稳稳地焊接在电路板上,让它们为我们的电路发光发热!怎么样,是不是觉得很有意思呀?赶紧去试试吧!。

贴片元件焊接

贴片元件焊接

贴片元器件焊接教程(图解版)一说到贴片元件,可能有不少人仍会感到“畏惧”,特别是刚入门的初学者,觉得它不象传统的引线元件那样易于把握,这可能与目前国内多数电子制作资料仍以引线元件为主有关,但这是一种错觉,在这我们先来谈谈贴片元件的好处吧。

电子技术可以说是日新月异,特别是电子元件,当今电子产品中可以见到引线类电子元件是越来越少了,越来越多的产品使用了贴片安装方式的元件,贴片元件与引线元件相比有着许多好处,体积小重量轻,节省PCB空间,贴片元件比引线元件更容易安装和拆卸,无引线的同时也减少了杂散电场和杂散磁场,提高了电路的稳定性和可靠性,这在高频模拟电路和高速数字电路中尤为明显。

对电子爱好者或DIY者来说引线元件的拆卸是比较麻烦的,特别是两层以上的PCB板,元件拆下来很容易损坏PCB板和元件自身,再次装上去又有过孔被堵引脚不正等麻烦,相对来说贴片元件在安装拆卸方面就简单方便很多了,没有这么多麻烦也就提高了制作的成功率。

可以说只要你一旦适应和接受了贴片元件,除非不得已,只要能用贴片元件的地方你再也不会用引线元件了。

下面我们就一步一步来亲身体验一下整个焊接过程吧,在这过程中你会发现其实很简单,“畏惧”心理也就慢慢离你而去。

○1先准备焊接贴片元件所需的工具,烙铁(最好是温控带ESD保护),摄子,海棉(记得用的时候泡上点水),焊锡线(粗细关系不大,1.0MM的就可以了),有这几样就足够了,有些人会说怎么不用松香和酒精呢?其实我们在电子市场买回来的焊锡线内层已经是含有松香的,在上锡的过程中松香已同时加到焊点上去了,所以说根本用不着另配一盒松香,酒精是用来清洗PCB板的,正常焊接完的PCB板是很干静的,也没必要去洗,当然也要看个人爱好,如果你觉得要一盒松香和酒精方便焊接,焊后再洗洗PCB板也是可以的,如果眼力不是太好再配个放大镜也是有必要的。

准备好的工具和贴片元件(贴片电阻和电容很小,焊接时要小心,一不小心就不见了)○2新拿到的PCB板焊盘大至有镀金和喷锡两种处理方式,不管哪种处理方式,首先把所有的焊盘用烙铁上一下锡,注意IC的焊盘上不要先上焊以方便对位,见下图:电阻电容的焊盘上已上好锡,IC焊盘先不上锡○3用摄子夹住贴片元件(电阻电容类),放在待焊的焊盘上,用烙铁先固定一端,再补焊另一端,焊接顺序最好是先焊周边再焊IC。
