双电源自动切换控制器说明书(CN B44 2011[1].06.13)
双电源切换说明书
位于转换开关左下方的 TB 端子排上。参见 300
系列 ATS 随机提供的接线图连接引擎启动信
号线到适当的接线端子上。见图 1-2 和表 A。
表 A 引擎启动信号连接
当常用电源失效时 转换开关上的接点
接点闭合
TB14 和 TB15
接点断开
TB14 和 TB16
开关左侧
图 1-2 引擎启动接点标签和转换开关左侧 的接点位置
2. 如图所示,握住附装的维护手柄并用拇 指和手指转动手柄以进行手动操作。维护手柄 的转动与配重块的方向相反。如图所示,向上 或向下转动以手动操作转换开关。操作应顺畅 且无停滞。若非如此,检查是否存在运输损坏 或结构碎片。
3. 将转换开关拨到“常用电源”位置。
注:如“常用”和“备用”位置颠倒, 则该操作亦会反向。
测试与维护......................... 3
调整与设置......................... 4
控制功能........................... 5
索 引........................ 封底
381333-228B(CNs)
ASCO 300系列自动转换开关(ATS)符合 UL1008有关ATS的标准。ASCO 300系列自动转 换开关同样符合CSA C22.2第178条有关自动 转换开关的标准。所有控制功能均为UL认可部 件,来保证ASCO自动转换开关符合OSHA安全 需求,并被电气核查员接受。
ASCO 300系列自动转换开关适用于应急 和备用电源系统。它们符合NEC Article 700 和 UL 1008有关应急系统规定的条件。同样也适 用于NEC Article 517 – 健康中心设备,NEC Article 701 – 法定备用系统,NEC Article 702- 可选性备用系统,NFPA 99健康中心设备,和 NFPA 110 应急和备用电源系统。
双电源自动转换开关说明书
双电源自动转换开关说明书相信大家一定都购买过双电源自动转换开关,顾名思义它是在用电突然断电时通过双电源切换开关,自动连接到备用的电源上,使我们的运作不至于停断,仍能继续运作。
这种开关在我们生活的很多地方都有用到,许多公司和小区都有,那么让装修界为您具体的讲解通过双电源切换开关的原理以及说明书。
双电源自动切换开关电器主要用在紧急供电系统,将负载电路从一个电源自动换接至另一个(备用)电源的开关电器,以确保重要负荷连续、可靠运行。
因此,常常应用在重要用电场所,其产品可靠性尤为重要。
转换一旦失败将可能造成以下二种危害之一,其电源间的短路或重要负荷断电(甚至短暂停电),其后果都是严重的,这不仅仅会带来经济损失(使生产停顿、金融瘫痪),也可能造成社会问题(使生命及安全处于危险之中)。
因此,工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。
双电源自动切换开关一般由两部分组成:开关本体(ats)+控制器。
而开关本体(ats)又有pc级(整体式)与cb级(断路器)之分,双电源自动转换开关电器(atse)质量的好坏关键取决于开关本体(ats)。
1.pc级ats:一体式结构(三点式)。
它是双电源切换的专用开关,具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点,但需要配备短路保护电器。
2.cb级ats:配备过电流脱扣器的ats,它的主触头能够接通并用于分断短路电流。
它是由两台断路器加机械连锁组成,具有短路保护功能控制器的工作状况控制器主要用来检测被监测电源(两路)工作状况,当被监测的电源发生故障(如任意一相断相、欠压、失压或频率出现偏差)时,控制器发出动作指令,开关本体则带着负载从一个电源自动转换至另一个电源,备用电源其容量一般仅是常用电源容量的20%~30%。
图1是典型ats应用电路。
控制器与开关本体进线端相连。
控制器的优点控制器一般应有非重要负荷选择功能。
控制器也有两种形式:一种由传统的电磁式继电器构成;另一种是数字电子型智能化产品。
hats双电源自动转换开关电器使用说明书 (1)
HATS双电源自动转换开关电器使用说明书一.用途与特点1.1用途及适用范围HATS(HATSG隔离系列)双电源自动转换开关电器(以下简称自动切换装置),适用于交流50Hz,额定工作电压690V(400V)及以下,额定工作电流6A至1250A的双电源系统。
用以完成常用电源与备用电源的自动切换而无需人工操作,以达到无人值守之目的。
本产品符合IEC60947-6-1《自动转换开关电器》及国家标准GB/T14048.11-2002《低压开关设备和控制设备、自动转换开关电器》。
1.2产品特点☆体积小、结构简单、外形美观、操作方便、规格齐全;☆采用电机驱动,切换可靠平稳、无噪音,冲击力小;☆电机驱动只在开关切换瞬间有电流通过,稳态时无需提供工作电流,节能性好;☆有手动及自动两种工作模式,能带载自动切换,紧急时可采用手动切换;☆带有可靠的机械联锁和电气联锁装置,确保双电源工作互不干涉;☆有多种控制器,三极、四极装置均可提供,可满足不同用户需求。
二.产品性能和工作原理2. 1 HATS系列电源自动转换开关电气机械性能(见表1)表1 HATS系列电源自动转换开关电气机械性能表2. 2 HATSG系列电源自动转换开关技术性能指标(见表2)表2 HATSG系列电源自动转换开关技术性能指标表2.3产品工作原理N为常用电源,R为备用电源,Qn为常用电源控制断路器,Qr为备用电源控制断路器,两台断路器间有可靠的机械联锁和电气联锁双重保护。
控制器由电源监测、延时判断、操作控制3部分组成。
a)自动工作模式:如果常用电源正常时,控制器将备用电源断路器(Qr)断开,并在设定时间延迟后,将常用电源断路器(Qn)合上,由常用电源为下级负载供电。
当常用电源出现故障时,将正常供电断路器(Qn)断开,经过设定的时间延迟后,将备用电源断路器(Qr)合上,将下级负载从常用电源切换至备用电源。
当常用电源恢复正常时,将自动切换成常用电源供电。
b)手动工作模式:当控制开关置于手动工作模式时,用户可根据需要,使用操作手柄,进行常用电源与备用电源间的供电切换或将常用电源断路器(Qn)及备用电源断路器(Qr)同时置于分断状态,以进行下级电路的检修与维护。
双电源操作手册
按手动按键6秒;
5.81
面板显示自动模式转换为手动模式,确认在手动切换模式;
5.82
按下返回按键;
5.83
开关动作电源投入灯全灭,确认主、备电源在断开位置;
5.84
按下按键;
5.85
开关动作确认闭合指示灯在备用电位置亮,备用电源投入运行;
5.86
按下按键;
5.87
开关动作确认闭合指示灯在主用电位置亮,主用电源投入运行;
注意
在双电源切换装置手动及面板操作程中观察机构动作是否顺畅且无停滞及切换响应速度,切换过程中有无闪弧现象,对有闪弧的部件需进行单独检查。(面板操作分为TEST ON LOAD测试模式和CONTROL控制模式两种模式)。
施耐德WTS型
步 骤
面板操作行动指引
★
施耐德B型控制面板
5.58
观察双电源切换装置面板主、备电源运行工作情况;
按测试键15秒;
5.0.16
开关动作确认闭合指示灯在备用电位置亮,备用电源投入运行;
5.0.17
延时3秒开关动作确认闭合指示灯在常用电位置亮,主用电源投入运行;
步 骤
手动操作行动指引
5.0.18
观察双切机构主、备电源运行工作情况及开关指示键指示位置;
5.0.19
切断两路进线电源,确认手动机构无电准许操作转换手柄;
5.18
控制面板显示后,确认是否在AUT自动模式;
步骤
手动操作行动指引
5.19
观察双切机构主、备电源运行工作情况及开关指示键指示位置;
5.20
打开手动转换开关塑料面板;
5.21
确认双电源切换装置由自动模式转换为手动模式;
5.22

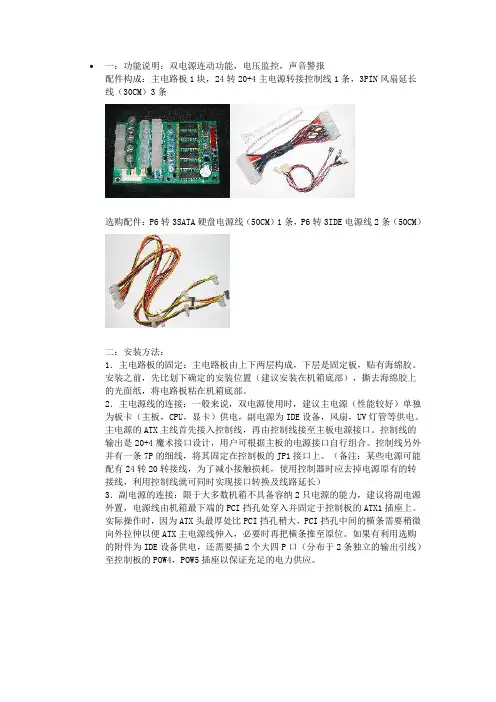

计算机双电源控制器多功能版说明
一:功能说明:双电源连动功能,电压监控,声音警报配件构成:主电路板1块,24转20+4主电源转接控制线1条,3PIN风扇延长线(30CM)3条选购配件:P6转3SATA硬盘电源线(50CM)1条,P6转3IDE电源线2条(50CM)二:安装方法:1.主电路板的固定:主电路板由上下两层构成,下层是固定板,贴有海绵胶。
安装之前,先比划下确定的安装位置(建议安装在机箱底部),撕去海绵胶上的光面纸,将电路板粘在机箱底部。
2.主电源线的连接:一般来说,双电源使用时,建议主电源(性能较好)单独为板卡(主板,CPU,显卡)供电,副电源为IDE设备,风扇,UV灯管等供电。
主电源的ATX主线首先接入控制线,再由控制线接至主板电源接口。
控制线的输出是20+4魔术接口设计,用户可根据主板的电源接口自行组合。
控制线另外并有一条7P的细线,将其固定在控制板的JP1接口上。
(备注:某些电源可能配有24转20转接线,为了减小接触损耗,使用控制器时应去掉电源原有的转接线,利用控制线就可同时实现接口转换及线路延长)3.副电源的连接:限于大多数机箱不具备容纳2只电源的能力,建议将副电源外置,电源线由机箱最下端的PCI挡孔处穿入并固定于控制板的ATX1插座上。
实际操作时,因为ATX头最厚处比PCI挡孔稍大,PCI挡孔中间的横条需要稍微向外拉伸以便ATX主电源线伸入,必要时再把横条推至原位。
如果有利用选购的附件为IDE设备供电,还需要插2个大四P口(分布于2条独立的输出引线)至控制板的POW4,POW5插座以保证充足的电力供应。
左边是实际安装后的图例,右图是为了便于观察,将控制板外置三.使用方法:确定控制板及主副电源安装正确后,两台电源都接入市电并打开电源开关,按主机上的电源键即可同时启动两台电源,只有主电源工作时副电源方可工作。
控制板可同时对主副电源的3.3v 5v 12v进行电压监控,当电压超出设定的监控范围,控制板上的峰鸣器就会鸣叫报警,超出额定值3%时峰鸣器短促鸣叫,超出5%时快速鸣叫,对应的指示灯也会随鸣叫的频率闪烁。
双电源切换控制器产品说明书
产品型号说明: 双电源切换智能控制器(BlueLight 系列)根据应用场合和功能的不同分为多
个型号。型号说明如下图:
-2-
2. 技术参数
2.1 规格参数 工作电压 最大功耗 交流测量精度 频率测量范围 工作环境温度 储存环境温度 通信接口 通信协议 通信速率 继电器输出 1、2、3、4、5 继电器输出 6
按 1 次“下翻”键,将光标移动到 十位上,再按 1 次“加号”键,将 十位的值改为 2
按“回车”键确认当前设置,自动 返回到设置项选择
按“返回”键,返回到主菜单,此 次设置完成
例 3:设置到手动模式,并用“备投”按键将副电源投入到负载上
操作步骤
按键
左侧数码管 右侧数码管
显示
显示
- 15 -
双电源自动切换智能控制器
¨ 控制设置
自动/手动状态设置:
在控制器工作时,按 键,可将控制器切换到自动状态或手动状态(由自动状态指示灯、手动
状态指示灯标识),在手动状态下,按 键,则负荷切换到 I 路电源侧,按
路电源侧。 设置“I 路电源优先”、“II 路电源优先”、“无优先”供电步骤:
键,则负荷切换到 II
1、 先关闭控制器供电电源,同时按下 键、 键、 键,然后打开控制器供电电源,当
为无源触点,可直接用于驱动开关转换等; ★ 发电机组起动继电器(GNES START)的输出触点容量为 10A 220VAC/10A 28VDC,为无源触点; ★ 具有极强的抗电磁干扰能力,适合在强电磁干扰的复杂环境中使用; ★ 模块化结构设计,阻燃 ABS 塑料外壳,插拔式接线端子,体积小,结构紧凑,安装维护十分方
ZZ2007-07-13
● 典型应用接线图
SCU-B 双电源自动切换智能控制器
第4页共4页
● 外形及安装尺寸
ZZ2007-07-13
便。
● 技术参数
◇ 额定输入电压及频率 三相交流 380V 50Hz 三相四线制
◇ 过压阈值:265±5 V,欠压阈值:172±5 V. ◇ 外加电源
VIN、GND 之间(9~35)VDC(需要发电机组起动信号时接入) ◇ 动作时间
合闸时间:5 秒,若在合闸过程中检测到开关合闸状态信号,则立即断开 电源正常延时:(0~60)秒(面板可调) 电源异常延时:(0~60)秒,出厂值:5 秒 发电机组起动延时:一路异常后(0~90)秒(面板可调) 发电机组停机延时:一路正常后(0~90)秒,出厂值:90 秒 ◇ 功率消耗 装置在额定电压下电压回路的功率消耗不大于 2VA。 ◇ 环境条件 温度:-30~+70℃ 湿度:20~95% ◇ 重量
艾默生 HAT700 系列双电源自动切换控制器用户手册说明书
HAT700系列(HAT700/HAT700I/HAT700B/HAT700BI/HAT700S)双电源自动切换控制器用户手册目次前言 (4)1概述 (5)2命名规范及型号对比 (5)2.1命名规范 (5)2.2型号对比 (5)3性能和特点 (6)4规格 (7)5测量和显示数据 (8)6操作 (9)6.1指示灯 (9)6.2按键功能描述 (10)7屏幕显示 (11)7.1主界面 (11)7.2状态描述 (13)7.3主菜单 (16)8发电机组开停机操作 (17)8.1手动模式开停机 (17)8.1.1面板开停机 (17)8.1.2通讯遥控开停机 (17)8.2自动模式开停机 (17)8.2.1输入口开停机操作 (17)8.2.2S1发电S2发电开停机 (18)8.2.3定时开机 (18)8.2.4定时不开机 (19)9参数配置 (20)9.1说明 (20)9.2参数配置表 (20)9.3开关量输入/输出口功能描述 (27)9.3.1输入口功能描述 (27)9.3.2输出口功能描述 (28)9.3.3自定义组合输出 (30)9.4过流定时限与反时限设置 (30)10历史记录 (31)11开关操作运行 (33)11.1手动操作运行 (33)11.2自动操作运行 (33)11.3同步合闸 (33)12ATS供电电源 (35)13非重要负载NEL控制 (36)13.1说明 (36)13.2自动操作 (36)13.3手动操作 (36)14通信配置及连接 (37)15端口定义 (37)16典型应用图 (39)17安装尺寸 (47)18故障排除 (47)前言是众智的中文商标是众智的英文商标SmartGen ― Smart的意思是灵巧的、智能的、聪明的,Gen是generator(发电机组)的缩写,两个单词合起来的意思是让发电机组变得更加智能、更加人性化、更好的为人类服务!不经过本公司的允许,本文档的任何部分不能被复制(包括图片及图标)。
自动切换电源设备说明书
Plafonniers-détecteurs d’inoccupation à tension régulièreConformité à la norme CCR 20Aucune charge minimale prescriteDIRECTIVESAVERTISSEMENTS ET MISES EN GARDE :Détecteurs installés pour commander de l’équipement d’éclairage d’urgence :Si les dispositifs décrits aux présentes commandent de l’équipement d’éclairage et d’alimentation d’urgence, il faut suivre les directives qui suivent. Dans de tels cas, leur température nominale doit se limiter à 25 °C. De plus, on doit alors leur apposer l’étiquette « Emergency Circuits » (fournie) à l’avant.IMPORTANTES CONSIGNES DE SÉCURITÉLorsqu’on emploie de l’équipement électrique, il faut toujours prendre des précautions de base, comme les suivantes:a) L IRE ET RESPECTER TOUTES LES CONSIGNES DE SÉCURITÉ.b) NE PAS utiliser les dispositifs à l’extérieur.c) NE PAS installer les dispositifs près de radiateurs électriques ou au gaz.d) Installer les dispositifs à des endroits et des hauteurs d’où ils ne pourront facilement être manipulés par du personnel non autorisé.e) NE PAS utiliser de l’équipement accessoire non recommandé par le fabricant.f) NE PAS employer les dispositifs pour des usages autres que ceux pour lesquels ils sont conçus.CONSERVER LES PRÉSENTES DIRECTIVESTous les travaux de maintenance doivent être effectués par du personnel qualifié. Si des circuits d’urgence sont alimentés ou commandés depuis un panneau donné, celui-ci doit tirer son courant d’une unité d’alimentation sans coupure, d’une génératrice ou d’une autre source pouvant continuer de fonctionner en cas de panne.AVERTISSEMENTS ET MISES EN GARDE :• P OUR ÉVITER LES RISQUES D’INCENDIE, DE DÉCHARGE ÉLECTRIQUE OU D’ÉLECTROCUTION, COUPER LE COURANT AU FUSIBLE OU AUDISJONCTEUR ET S’ASSURER QUE LE CIRCUIT EST BIEN COUPÉ AVANT DE PROCÉDER AU CÂBLAGE • I nstaller ou utiliser conformément aux codes de l’électricité en vigueur.• À défaut de bien comprendre les présentes directives, en tout ou en partie, on doitfaire appel à un électricien.• L es détecteurs doivent être fixés à des surfaces exemptes de vibrations.• N e pas effectuer de terminaisons au moyen de fils de type informatique, comme ceux de catégorie 5/5e.• L es détecteurs ne peuvent être installés à moins de trois mètres les uns des autres.• L es détecteurs doivent être installés à une distance d’au moins deux mètres des bouches d’aération, des appareils de traitement de l’air et des surfaces réfléchissantes (fenêtres/miroirs).REMARQUE• N e pas toucher la surface des lentilles. Les surfaces externes peuvent être essuyées au moyen d’un chiffon humide seulement.• T empératures de fonctionnement : 32˚ to 104˚F (0˚ to 40˚C)• C ompatibilité avec les ballasts électroniques et magnétiques, les transformateurs électroniques et magnétiques à basse tension, les lampes à incandescence et les ventilateurs.PK-93874-10-05-2C MODÈLESN ode cat.DescriptionPlage de tensionsConsommation Couverture Emplacements suggérésO4C10-MDW Multitechnologique,à deux voies120-277V, 50/60 Hz Entre 30 et 60 A 95m Au centre d’une pièce/aire, hauteur de 8 à 12 pi (2,4 à 3,7 m)O4C15-IDWLongue portée120-277V, 50/60 Hz Entre 30 et 60 A 140m Au centre d’une pièce/aire, hauteur de 8 à 12 pi (2,4 à 3,7 m)O4C20-MDW Multitechnologique,à deux voies120-277V, 50/60 HzEntre 30 et 60 A185m Au centre d’une pièce/aire, hauteur de 8 à 12 pi (2,4 à 3,7 m)120 V 60 Hz8 A, électronique ballast 277 V 60 Hz5 A, électronique ballast 800 W/VA, tungstène, ballast 1200 VA, ballast 1/4 ch1/3 chValeurs nominales :6A-6AX 250V 720-1440 W/VA 120-240 50Hz MGARANTIE LIMITÉE DE 5 ANS ET EXCLUSIONSLeviton garantit au premier acheteur, et uniquement au crédit du dit acheteur, que ce produit ne présente ni défauts de fabrication ni défauts de matériaux au moment de sa vente par Leviton, et n’en présentera pas tant qu’il est utilisé de façon normale et adéquate, pendant une période de 5 ans suivant la date d’achat. La seule obligation de Leviton sera de corriger les dits défauts en réparant ou en remplaçant le produit défectueux si ce dernier est retourné port payé, accompagné d’une preuve de la date d’achat, avant la fin de la dite période de 5 ans, à la Manufacture Leviton du Canada Limitée, au soin du service de l’Assurance Qualité, 165 boul. Hymus, Pointe-Claire, (Québec), Canada H9R 1E9. Par cette garantie, Leviton exclut et décline toute responsabilité envers les frais de main d’oeuvre encourus pour retirer et réinstaller le produit. Cette garantie sera nulle et non avenue si le produit est installé incorrectement ou dans un environnement inadéquat, s’il a été surchargé, incorrectement utilisé, ouvert, employé de façon abusive ou modifié de quelle que manière que ce soit, ou s’il n’a été utilisé ni dans des conditions normales ni conformément aux directives ou étiquettes qui l’accompagnent. Aucune autre garantie, explicite ou implicite, y compris celle de qualité marchande et de conformité au besoin, n’est donnée, mais si une garantie implicite est requise en vertu de lois applicables, la dite garantie implicite, y compris la garantie de qualité marchande et de conformité au besoin, est limitée à une durée de 5 ans. Leviton décline toute responsabilité envers les dommages indirects, particuliers ou consécutifs, incluant, sansrestriction, la perte d’usage d’équipement, la perte de ventes ou les manques à gagner, et tout dommage-intérêt découlant du délai ou du défaut de l’exécution des obligations de cette garantie. Seuls les recours stipulés dans les présentes, qu’ils soient d’ordre contractuel, délictuel ou autre, sont offerts en vertu de cette garantie.。
双电源切换控制器产品说明书
双电源切换控制器产品说明书安装、使用产品时,注意人身安全,并请仔细阅读说明书鑫龙电器股份ANHUI XINLONG ELECTRICAL CO., LTD目录1.概述 (2)2. 技术参数2.1 规格参数 (3)2.2 安全性能 (3)3. 控制器外形结构与安装连线3.1 详细尺寸 (4)3.2 控制器接线端子 (4)3.3 控制器典型接线图 (5)4. 操作面板4.1 操作按键功能说明 (8)4.2发光二极管功能说明 (9)4.3 LED数码管指示说明 (9)5. 控制与操作说明5.1 菜单结构 (10)5.2 菜单说明 (11)5.3 操作例 (13)6. 通讯功能 (17)7. 故障排除 (17)附录:选型表 (18)1. 概述双电源切换控制器(以下简称:控制器)是一种集测量显示、控制、三遥等功能为一体的自动转换控制器。
适用于交流50Hz、额定电压220V的两路电源,因一路电源断电或故障,自动将负载切换到另一路电源的场合。
具有以下特点:●基于ARM的微处理器控制,实时测算电网参数,运算速度快,测量精度高;●控制器由主、副三相电源同时供电。
任何时候,只要有一相电源正常,即可保证控制器的正常工作,无需额外工作电源,适用场合非常广泛;●通过LED数码管和发光二极管显示控制器的运行状态、运行参数以及电网参数;●自动对电源的过压、欠压、过频、欠频、断相及负载过流(三段式)故障进行监控,并按设置的整定值进行控制;●具有手动/自动操作模式:自动模式时,电源的切换由控制器自动控制;手动模式时,电源的切换由面板上手动控制按键完成。
●具有自复/自投操作控制模式;●双路电源的主副端定义可以按用户需求设置;●可以外接手动按钮(拥有最高优先操作权),以实现远程操控。
●可以外接手动双分按钮(三段式),以实现远程操控。
●具有24V消防联动功能(三段式)。
●可以通过RS485通讯口实现对控制器的遥测、遥信及遥控。
产品型号说明:双电源切换智能控制器(BlueLight系列)根据应用场合和功能的不同分为多个型号。
双电源自动转换开关说明书
双电源自动转换开关说明书相信大家一定都购买过双电源自动转换开关,顾名思义它是在用电突然断电时通过双电源切换开关,自动连接到备用的电源上,使我们的运作不至于停断,仍能继续运作。
这种开关在我们生活的很多地方都有用到,许多公司和小区都有,那么让小兔为您具体的讲解通过双电源切换开关的原理以及说明书。
双电源自动切换开关电器主要用在紧急供电系统,将负载电路从一个电源自动换接至另一个(备用)电源的开关电器,以确保重要负荷连续、可靠运行。
因此,常常应用在重要用电场所,其产品可靠性尤为重要。
转换一旦失败将可能造成以下二种危害之一,其电源间的短路或重要负荷断电(甚至短暂停电),其后果都是严重的,这不仅仅会带来经济损失(使生产停顿、金融瘫痪),也可能造成社会问题(使生命及安全处于危险之中)。
因此,工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。
双电源自动切换开关一般由两部分组成:开关本体(ats) 控制器。
而开关本体(ats)又有pc级(整体式)与cb级(断路器)之分,双电源自动转换开关电器(atse)质量的好坏关键取决于开关本体(ats)。
1.pc级ats:一体式结构(三点式)。
它是双电源切换的专用开关,具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点,但需要配备短路保护电器。
2.cb级ats:配备过电流脱扣器的ats,它的主触头能够接通并用于分断短路电流。
它是由两台断路器加机械连锁组成,具有短路保护功能控制器的工作状况控制器主要用来检测被监测电源(两路)工作状况,当被监测的电源发生故障(如任意一相断相、欠压、失压或频率出现偏差)时,控制器发出动作指令,开关本体则带着负载从一个电源自动转换至另一个电源,备用电源其容量一般仅是常用电源容量的20%~30%。
图1是典型ats应用电路。
控制器与开关本体进线端相连。
控制器的优点控制器一般应有非重要负荷选择功能。
控制器也有两种形式:一种由传统的电磁式继电器构成;另一种是数字电子型智能化产品。
RMW 双电源自动转换开关智能控制器使用说明书
双电源自动转换系统自动转换系统可同时对两路电源电压进行检测,当电路出现过电压或为欠电压等故障时,系统会自动控制电路的切换,实现电路自动转换的功能。
自投自复(R )、自投不自复(S )和市电—发电机(F )三种控制功能一体化。
附加通讯功能(采用ModBus-RTU 通讯协议),实时监控系统运行状态和各类参数、功能的修改与设置。
手动控制方式和自动控制方式。
简要说明技术参数控制电压:额定控制电压(Ue 为额定相电压)a. 常用电源和备用电源欠压设定值:65%〜85%Ue 连续可调b. 常用电源和备用电源返回设定值:85%〜105%Ue 连续可调c. 常用电源和备用电源过压设定值:110%〜130%Ue 连续可调+OFF 退出位置控制时间a. 常用电源和备用电源欠压断开延时时间:0.1S 〜240S 连续可调b. 常用电源和备用电源过压断开延时时间:0.1S 〜480S 连续可调c. 常用电源返回断开延时时间:0.1S 〜240S 连续可调d. 开关切换接通延时时间:0.1S 〜480S 连续可调e. 常用电源确认正常延时时间:0.1S 〜900S 连续可调使用条件工作电源:交流AC230V/50Hz ;直流DC24V 电压检测:三相五线(AC400V )直接输入工作环境:-10˚C~60˚C ,且24小时的平均值不超过35˚C ;海拔高度不超过2000米; 污染等级为3级。
双电源控制器的型号RMW 功能代号S ——自投不自复R ——自投自复F ——市电-发电机特点简要说明显示说明双电源控制器的型号面板示意图RMW-F自动转换开关智能控制器功能最全,这里以RMW-F自动转换开关智能控制器为例进行说明。
控制器的面板显示由三位数码管显示窗和状态指示灯两部分组成。
三位数码管可显示两路电源的各相电压值,延时时间值及一些设定值。
指示灯用于指示控制器的当前状态。
参数设定方法:见另附“自动转换开关使用说明书”注意:1、在设置过程中不允许影响开关正常工作。
ASCO双电源自动转换开关操作手册(中文)
系列自动转换开关上。需用力把电源线装入导 线管、线槽及天花板悬挂器上。拉动电源线会 损伤绝缘层及拉伸或拉断导线线芯。因此,当 电源线已拉到位时,在接线前应进行测试以验 证在安装过程中无缺陷或已经损伤。
连接电源线
260A 和 400A 转换开关安装在一快绝缘背
板上(装在转换开关后面)。若转换开关被移
asco可提供的套件温度调节器逆时针调节降低温度顺时针调节提高温度可编程引擎定时测试器串行通讯模块11bg72ak629830k601110电热丝加热器附件44120v用户提供电源无变压器208480取自ats电源带变压器380v取自ats电源带变压器550600v自ats电源带变压器k61312700144gk61312700244gk61312744gk61312700356辅助电路附件13电池4151按键按31延时旁路152131电缆接线端子11准备11目录号内盖清洁31接线引擎控制12电线11接点辅助接点12引擎控制12主接点12电源有效信号52控制器功能51负载隔离55马达负载转换55内置定时器51525354控制器4142代码外壳拆卸外壳42断开31延时电位器42dip开关41425153电气操作15引擎定时测试51525354引擎接点12功能见控制功能频率失效点和接受点设定41功能测试131415电缆11拔下插头31帮助服务32同相监视55检验31安装11绝缘板11说明11接线11标签引擎起动触点12输入输出12额定值盖指示灯141551负载隔离功能55润滑油31维护预防性31手动负载转换32警告32手动操作13说明13警告13马达负载转换功能55操作电气15手动13说明13警告13顺序21附件可编程引擎定时器和电源有效接点525354串行通讯模块56电热丝56备件31故障32可编程引擎定时测试器525354额定值标签外壳远程功能55延时旁路55禁止转换55远程测试55转换至备用电源55备件31服务引擎定时测试器51525354设置修改41原厂41频率41相41延时41电压41服务32调整41引擎冷却停机41怎样修改42瞬时过压41设定41转换至备用电源41转换至常用电源41定时器怎样设置51525354转换开关测试1531疑难解答32电压相41电压失效点和接受点设置41
双电源自动转换开关说明书
TS:
- 检测到电源故障后,主回路电源断路器断开延时(市电---市电应用情形)。
- 检测到电源故障后,发电机启动延时(市电---发电机应用情形)。
TBS: 检测到常用电源正常后,断开备用电源断路器延时。
TGOFF: 闭合常用电源断路器后,发出停止发电机延时。
TF:
双分位置的固定延时
ATS0418004
* 电压不平衡是指相间的电压差异值不能超过由Lim旋钮开关设置的最大范围。 ** 频率不平衡,固定为±10%,是指电源的频率误差不能超过该范围。
根据参数设置和电源状态记录,ATS-CB021双电源自动转换开关通过分合断路器CB1和 CB2来确保负载的连续供电。
ATS-CB021有手动和自动工作模式,在手动模式下,可以通过控制器前面板上的按钮来 控制断路器CB1和CB2的分闸和合闸,在自动模式下,则由装置预先设定的切换逻辑来控 制。
2.1. 通用信息
ATS-CB021: 双电源自动转换开关
ATS021: 双电源自动转换开关控制器
CB:
断路器
CB1:
常用电源断路器
CB2:
备用电源断路器
LN1:
常用电源
LN2:
备用电源
Lim:
自动/手动模式和电压极限的选择旋钮开关
Ts:
Ts设置旋钮开关(见2.2节---延时)
2.2. 延时
注意:所有的延时和自动控制逻辑的详细描述请参照相关的章节内容.
3
安装与操作指南 ATS-CB021
3.产品应用
3. 产品应用
3.1 产品总览
ATS-CB021双电源自动转换开关应用在当一路电源发生故障时切换到另一路电源用以确 保负载连续供电的应用中。
众智smartgenHAT600系列双电源自动切换控制器说明书
HAT600系列双电源自动切换控制器(HAT600/HAT600I/HAT600B/HAT600BI)用户手册郑州众智科技股份有限公司目录1概述 (3)2性能和特点 (3)3规格 (4)4操作 (5)4.1操作面板 (5)4.2按键功能描述 (5)5LCD显示 (6)5.1主界面 (6)5.2主菜单界面 (7)6试机操作 (7)7参数配置 (8)7.1参数配置表 (8)7.2输入/输出口功能描述 (11)8定时试机 (12)9日期时间设置 (13)10控制器信息 (13)11ATS操作运行 (13)11.1手动操作运行 (13)11.2自动操作运行 (13)11.3ATS供电电源 (13)12通信配置及连接 (14)13输入输出接口图 (15)14典型应用图 (16)15安装尺寸 (20)16故障排除 (20)1 概述HAT600系列双路电源自动切换控制器一种具有可编程功能、自动化测量、LCD显示,数字通讯为一体的智能化双电源切换模块。
它集数字化、智能化、网络化于一身,测量及控制过程实现自动化,减少人为操作失误,是双电源切换的理想产品。
HAT600系列双路电源自动切换控制器由微处理器为核心构成,可精确地检测两路三相电压,对出现的电压异常(过压、欠压、缺相、过频、欠频)做出准确的判断并输出无源控制开关量。
该装置充分考虑了在多种ATS(负载自动转换系统)上的应用,可直接用于专用ATS开关、接触器组成的ATS、空气开关组成的ATS等。
其结构紧凑、电路先进、接线简单、可靠性高,可广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调试系统。
2 性能和特点★系统类型可设置为1#市电2#市电、1#市电2#发电、1#发电2#市电、1#发电2#发电;★LCD为128x64,带背光,两种语言(简体中文、英文)显示,轻触按钮操作;★采集并显示两路三相电压、频率参数;一路二路线电压Uab,Ubc,Uca 线电压Uab,Ubc,Uca相电压Ua,Ub,Uc 相电压Ua,Ub,Uc频率F1 频率F2★具有过压、欠压、缺相、逆相序、过频、欠频功能;★设有自动/手动状态切换,在手动方式下,可强制开关合分闸;★所有参数现场可编程,采用二级口令,防止非专业人员误操作;★现场可设定为带载/不带载模式进行发电机组的试机操作;★具有开关重合闸及断电再扣功能;★合闸输出可设为脉冲或持续输出;★可适用于一个分断位、两个分断位和无分段位开关;★两路N线分离设计;★实时时钟显示;★具有定时开停发电机组功能,可设定单次运行、每月一次或者每周一次,且均可设定是否带载运行。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
NA1系列双电源自动切换控制器概述产品型号及含义正常工作条件和安装条件性能特点断路器型号、规格Page 01 Page 02 Page 02主要技术参数故障切换过程外形及安装尺寸工作原理安装与调试二次接线图订货须知Page 02 Page 02 Page 04Page 12Page 12Page 15Page 19 Page 01 Page 01目录1 概述NA1系列自动电源转换开关(简称NA1)主要由两台NA1系列万能式断路器、机械连锁及双电源转换控制器等组成,适用于频率50Hz,额定工作电压400V的两路三相四线制电网中。
如高层建筑、医院、商场、银行、消防、化工、冶金等不允许断电的一类负荷,部分二类负荷完成双回路供电系统的电源自动转换,从而保证重要用户供电的可靠性。
本系列产品符合GB14048.2和GB/T 14048.11标准。
2 产品型号及含义N A 1 - □双电源控制器功能代号:R-电网转电网,自投自复型S-电网转电网,自投不自复型(试制中,暂不供货)F-电网转发电,自投自复型企业设计序号企业万能式断路器代号企业特征代号3 正常工作条件和安装条件3.1 周围空气温度:上限值不超过+40℃;下限值不低于-5℃;24h内的平均值不超过+35°环境温度低于-5℃时,订货时需要特殊注明。
环境温度超过+40℃时,需按照NA1万能式断路器使用说明书第3页2.3条款要求进行降容使用。
3.2 极限大气条件按照NA1万能式断路器使用说明书第1页1.3c条款要求。
3.3 安装地点:安装地点的海拔高度不超过2000m。
安装地点海拔高度超过2000m时,需按照NA1万能式断路器使用说明书第3页2.3条款要求进行降容使用。
3.4 污染等级为3级。
3.5 安装类别为IV类。
3.6 主回路的使用类别为AC-33B,电动机负载或混合负载。
3.7 安装条件:双电源系统的两台NA1万能式断路器在相邻的两个配电柜中进行水平安装,两台断路器 左侧板之间的最大距离不超过1.5m,两台断路器之间安装钢缆连锁进行连锁。
双电源系统的两台 NA1万能式断路器在1个配电柜中进行上下安装,两台断路器底板之间的最大距离不超过1m,两台断路器之间安装钢缆连锁或杠杆连锁。
双电源控制器为面板安装,通过专用连接电缆与断路器连接,专用连接电缆为2m(线长超过2m时请在订货时特殊注明,但最长不得超过3m)。
9 工作原理9.1 NA1-R、NA1-S(电网-电网)双电源自动切换开关工作原理:双电源控制系统的自投自复及自投不自复系统通过显示盒面板上的键可以设定四种状态:“自动控制”、“常用电源”、“备用电源”、“断电再扣”。
① 自动控制: 此按钮处于按下位置时,为自动工作状态,系统根据两路电源电压是否正常,自动进行切换,对于自投自复系统可以自动回复;对于自投不自复系统则不能回复。
② 常用电源:则NA1进入常用电源供电工作方式。
在此方式下常用电源断路器应合闸,当常用电源发生异常时,自动控制器不会自动进行切换。
③ 备用电源:则NA1进入备用电源供电工作方式。
在此方式下备用电源断路器应合闸,当备用电源发生异常时,自动控制器不会自动进行切换。
④ 断电再扣:当两路电源均需要停止供电时,按下断电再扣按钮。
当负载出现故障断路器进行保护跳闸后或线路检修时,均需要按下断电再扣按钮,让自动控制器停止自动转换,以免发生危险。
⑤ 在双电源自动控制器正常运行过程中,不能对断路器面板上的合闸与分闸按钮进行操作,只能通过自动控制器面板上的“断电再扣”、 “常用电源”、“备用电源”和“自动控制”按钮进行控制,否则将会导致双电源自动控制器误动作,引起断路器内部元件损坏。
9.2 NA1-F(电网-发电)双电源自动切换开关工作原理:系统工作原理同NA1-R自投自复型,只是备用电源采用发电电源。
控制器上的接线端子“+”、“-”,应接12V直流电源(如蓄电池),以保证控制器在电网停电而发电机尚未发电时能正常工作。
如不接12V 直流电源,系统仍可工作,但在电网停电而发电机尚未发电阶段,控制停止工作,无发电信号发出(用户须用其他方法启动发电机),发电机发电后,控制器重新工作,经发电延时发出发电信号,同时断开断路器Q1,接通断路器Q2,切换到发电电网。
电网—发电的自动切换控制是在电网电压低于85%额定电压时,经发电指令延时发出发电指令。
当发电电压达到85%额定电压以上时,经转换断开接通延时(出厂整定在20S)后接通发电机电源。
当电网电压恢复正常(达到85%额定电压以上)时,经返回断开接通延时(出厂整定在20S)后断开发电电源,恢复到电网电源供电。
10 安装与调试10.1 安装① 首先按NA1系列断路器使用说明书上的安装使用要求,将常用电源断路器、备用电源断路器分别安装调试正确。
注意:对断路器29#、30#,31#、32#的合分闸控制回路制造厂在产品出厂时已连接好,用户不能再另外接线。
② 根据断路器的额定电流,按照NA1系列万能式断路器使用说明书中第3页要求选用适当截面的铜母线将断路器的主回路接好。
注意:本装置只适用于三相四线制配电系统(注意:在3相3线制配电系统中自动控制器将无法使用),两台断路器主回路的相序必须一致,两路电源的N线不能接错。
当断路器为四极时,自动控制器的两路电源的A、B、C、N分别接至断路器的A、B、C、N极,并且注意相序;当断路器为三极时,自动控制器的两路电源的A、B、C分别接至断路器的A、B、C极,并且注意相序;N极分别接至配电柜的N排上,以保证控制器的正常工作电压,否则将会引起自动控制器及NA1断路器的分励脱扣器和闭合电磁铁烧毁。
③ 用两个支架将控制器稳定、可靠地安装在配电箱或柜的门上,然后用电缆连接器按二次接线图与两台断路器连接好,两断路器之间的连线按二次接线图连接好。
④ 在接通自动控制器电源前,常用电源断路器和备用电源断路器均需处于储能状态,如未储能,则必须进行手动或电动储能,否则在自动控制器切换时断路器来不及储能而引起闭合电磁铁烧毁。
⑤按照NA1万能式断路器使用说明书11.1要求安装机械连锁,安装机械连锁时需注意如下事项:a、钢缆需折弯时,在折弯处应留有足够的过渡圆弧(圆弧半径大于R120mm),确保钢丝能灵活运动;b、检查钢缆并确保钢缆内有足够的润滑油,确保钢缆灵活运动。
如钢缆折弯半径太小或钢缆内无润滑油,将有可能引起机械连锁复位不可靠,导致NA1万能式断路器内部元件损坏。
10.2 双电源自动控制器调试(1)NA1-R、NA1-S型双电源自动控制器① 按下控制器电源开关,控制器开始工作。
此时如果常用电源和备用电源的电压都在正常电压范围内,则面板上十二个指示灯都不亮。
如果通电前有一断路器处于合闸状态,则该断路器立刻自动分断。
两台断路器的合闸与脱扣报警指示灯也都不亮。
② 按下“常用电源”按钮,则Q1断路器应合闸。
③ 按下“备用电源”按钮,则Q1断路器应分闸,经延时后Q2断路器合闸。
④ 再按“常用电源” 按钮,则Q2断路器应分闸,经延时后Q1断路器合闸。
⑤ 按下“自动控制” 按钮,控制器根据现场电源情况自动进入控制状态,在常用电源与备用电源间自动进行切换,人为切断常用电源或备用电源进行试验。
⑥ 按下“断电再扣”按钮,无论自动控制器是处于“常用电源”、“备用电源”,还是“自动控制”状态,两台断路器均应分闸。
⑦ 在调试和运行过程中,不能对断路器面板上的合闸与分闸按钮进行操作,只能通过自动控制器面板上的“断电再扣”、 “常用电源”、“备用电源”和“自动控制”按钮进行控制,否则将会引起双电源自动控制器误动作。
⑧ 用户还可以根据需要进行脱扣指示灯的调试。
即断路器合闸后按下断路器上的脱扣按钮,断路器分断后自动控制器上的脱扣报警指示灯亮,需按下自动控制器面板上的断电再扣按钮,再按下断路器上的智能控制器的复位按钮,然后按下自动控制器面板上的“自动控制”、“常用电源”或“备用电源”按钮,断路器才能合闸接通电源,继续为负载供电。
(2)NA1-F型双电源自动控制器① NA1-F型双电源自动控制器按照接线图接上DC12V直流电源,面板上电源指示灯亮。
接按下控制器电源开关,控制器开始工作。
此时如果常用电源的电压正常,则常用电源指示灯亮,如果备用电源的电压正常,则备用电源指示灯亮。
如果通电前有一断路器处于合闸状态,则该断路器立刻自动分断。
两台断路器的合闸与脱扣报警指示灯也都不亮。
② 按下“常用电源”按钮,则Q1断路器应合闸,控制器发出停止发电信号。
③ 按下“备用电源”按钮,则Q1断路器应分闸,必须人为切断常用电源(由于发电信号是常用电源电压异常后才发出,如不切断常用电源,则不会发出发电信号),经延时后发出发电信号,发电机组启动发电,发电机组正常发电20秒后,Q2断路器合闸。
④ 再按“常用电源” 按钮,Q2断路器应分闸,必须人为接通常用电源(由于发电信号是常用电源电压异常后才发出,如不接通常用电源,则不会发出停止发电信号),经延时后发出停止发电信号,发电机组停止发电,发电机组停止发电20秒后,经延时后Q1断路器合闸。
⑤ 按下“自动控制” 按钮,控制器根据现场电源情况自动进入控制状态,在常用电源与备用电源间自动进行切换。
如常用电源正常,则Q1断路器应合闸,NA1-F双电源自动控制器发出停止发电信号。
如常用电源异常,则Q1断路器应分闸,经延时后NA1-F双电源自动控制器发出启动发电信号,发电机组正常发电20秒后,Q2断路器合闸。
如常用电源恢复正常,经延时后发出停止发电信号,发电机组停止发电,发电机组停止发电20秒后,经延时后Q1断路器合闸。
注:1、需要配12V直流电源(如蓄电池)给NA1-F双电源自动控制器供电;2、发电机组有自动启动和自动停止功能(即用触点信号能控制发电机组),NA1-F双电源自动控制器能控制发电机组的自动启动和自动停止,如发电机组无自动启动和自动停止功能(即用触点信号不能控制发电机组),必须采用人工启动和停止发电机组;3、在正常使用过程中,必须按下“自动控制”按钮才会自动切换,否则自动控制器不会进行自动切换功能。
⑥ 按下“断电再扣”按钮,无论自动控制器是处于“常用电源”、“备用电源”,还是“自动控制”状态,两台断路器均应分闸。
注:1、NA1-F自动控制器是否输出发电信号是根据常用电源电压来判断的,如常用电源电压异常则发出发电信号,如常用电源恢复正常后才发出停止发电信号。
如要在常用电源电压异常的情况下让自动控制器停止发出发电信号,则必须按控制器面板上的“电源”按钮关闭自动控制器,并且切断给自动控制器供电的DC12V直流电源。
2、给自动控制器接通DC12V直流电源后就开始工作,立即检查常用电源是否异常,如常用电源电压异常,不论面板上的“电源”按钮是否被按下以及四个控制按钮是否被按下,自动控制器延时后发出发电信号,如要让自动控制器停止发出发电信号,则必须按控制器面板上的“电源”按钮关闭自动控制器,并且切断给自动控制器供电的DC12V直流电源。
